Расстояние от дымохода до газовой трубы: Расстояние от газовой трубы по СНИП

Содержание

Расстояние от газовой трубы по СНИП

К чему придуманы нормы расстояния до строений и предметов от газовой трубы? Увы, часто мы пренебрегаем нормами СНИП, особенно на приусадебных и дачных участках. Особенно пренебрежительное отношение к нормам в том случае, если угроза штрафа маловероятна. Но в штрафе ли дело?

Нормы, в которых прописано расстояние от газовой трубы, – это наша же безопасность. Несоблюдение или недостаточное соблюдение может обернуться чем-то более страшным, нежели штрафные санкции. Так неужели жизнь стоит того, чтобы пренебрегать данными показателями, пусть даже это не совсем удобно?

Современные нормы подходят для проектирования новых систем газоснабжения, а также модернизации уже имеющихся. По ним основные газоотводы для бытового использования не превышают давления в 1,6 МПа. По этим же нормам проектируется газоснабжение в дачных и коттеджных поселках.

Не подходят данные нормы для систем газоснабжения промышленных организаций, например, нефтеперерабатывающих компаний, черной металлургии и прочих.

Состав системы газоснабжения:

  • наружные трубопроводы;
  • внутренние;
  • оборудование и агрегаты для контроля, измерения, подачи газа, а также обслуживания системы.

Положение

Итак, поговорим о проектировании систем и расстоянии труб системы от различных объектов.

Для этого уточним, что, согласно СНИП, выделяется два вида газопровода:

  • подземный;
  • наружный.

Каждый из типов имеет свои нормы расстояния, рассмотрим их более подробно.

Подземные

Расстояние от дома до газовой трубы в насыпи не может быть меньше 5 м. Есть особые положения СНИП, согласно которым расстояние может быть сокращено на 50%, однако они регулируются особенностями местности и прохода газопровода. Например, пролегание труб между домами, арками, на очень ограниченных участках и т.п.

Расстояние до газовой трубы наружных стенок колодца, камер или иного оборудования инженерных сетей не должно быть менее 30 см. Прокладка обязательно должна осуществляться с соблюдением технических требований и условий. Только это может быть гарантом безопасности. Кстати, именно поэтому не разрешается самостоятельный перенос или организация системы газоснабжения.

Дистанция до линий воздушной связи, а также электрических наружных сетей не может быть меньше 2 метров. То же касается промежутка между газопроводом и каналами теплопередачи. Расстояние от газовой трубы до забора, при учете подземного прокладывания магистрали в поселках, должно составлять не менее 50-ти метров. СНИП предусматривает сокращение промежутка, но только при учете определенных прописанных в регламенте норм.

Глубина прокладывания газопровода должна превышать 0,8 м — для автомобильных путем и дорог с интенсивным пассажиропотоком и 0,6 м — для дорог с малой нагрузкой.

Наземные и надземные

Надземные проводы прокладываются по фасадам зданий, на специальных опорах, выполненных из материалов, которые не горят.

Место прокладывания зависит от давления газопровода:

  • до 0,6 МПа – проводка разрешена на этажерках и эстакадах, а также колоннах, опорах и по стенам сооружений производственного применения;
  • до 0,3 МПа – разрешено прокладывание по стенам жилых домов и общественных строений не ниже 3-й степени огнестойкости.

Запрещается прокладывание газопроводов любого давления с целью транзита газа, согласно СНИП:

  • по стенам детских садов и школ, больниц и компаний, подразумевающих большое скопление людей;
  • по зданиям, в которых стены состоят из панелей и имеют металлическую обшивку с полимерными утеплителями;
  • по строениям категории «А» и «Б».

По стенам жилых строений запрещено проведение газопроводов среднего и высокого давления. Также нельзя вести транзитный газопровод сквозь оконные проемы.

В зонах у земли трубы должны быть заключены в специальный футляр. Расстояние до газовой трубы от земли по горизонтали не может быть менее 35 см.

Расстояние от газовой трубы до дымохода должно быть более 2-х метров с наружной стороны и не менее метра с внутренней стороны здания. Однако данный показатель зависит от многих факторов, например, места расположения, условия проводки газа и комплектации трубы и т.д.

В помещении

Очень важно соблюдать технические условия в помещении, так как часто причиной чрезвычайных ситуаций с газом является именно бытовое несоблюдение норм. В большинстве случаев в квартирах и частных домах используются полиэтиленовые трубы газопровода. Обычно они идут исключительно к газовой плите или духовке. Но в некоторых домах существует автономное газовое отопление. И тут уже используется специальный котел.

В данном случае пол от трубы должен находиться на расстоянии не менее 50 см. Такое же расстояние — от стены до котла. До дымохода по вертикали расстояние не должно быть меньше 80 см внутри. Такое же расстояние трубы до плиты для приготовления пищи. Расстояние от трубы до розетки в маленьком помещении не должно быть меньше 30 см.

Обезопасить строение — значит обезопасить жизнь. Именно поэтому важно соблюдать правила и нормы, указанные в СНИП.

Требования к дымоходам газовых котлов

Монтаж дымоходов газовых котлов, как и другого отопительного оборудования, должен проводиться согласно строительным нормам и требованиям пожарной безопасности. Ознакомиться с инструкцией как сделать ремонт дымохода из кирпича можно здесь.

На фото дымоход для газового котла.

Содержание

  1. Требования
  2. Размеры
  3. Устройство
  4. Монтаж
  5. Утепление
  6. Ремонт
  7. Как проверить тягу?
  8. Видео

Требования

Требования пожарной безопасности при установке дымохода для газового котла:

  • высота потолков помещения, в котором будет проводиться монтаж котельного оборудования и дымоходной системы, должна составлять не менее двух метров;
  • объем помещения для установки одного отопительного прибора должен составлять не менее семи с половиной кубических метров, для установки двух отопительных приборов объем помещения должен составлять не менее тринадцати кубических метров;
  • в помещении, в обязательном порядке должна быть оборудована вентиляция.

Рекомендуется, при монтаже дымохода выдерживать расстояние от дымоходной трубы до газовой трубы не менее 20 см.

Если в процессе эксплуатации газового котла произошли частичные разрушения дымохода, для дальнейшего использования отопительного оборудования необходимо провести процедуру гильзования.

Толщина стали, из которой изготавливаются дымоходы для газовых котлов, должна быть не менее 0,5 мм. Сталь должна быть легированной и обладать повышенной антикоррозийной стойкостью, а также стойкостью к воздействию кислотосодержащих веществ. Для газового котла оптимальным будет дымоход, изготовленный из стали марки AISI 316, более бюджетный вариант, но при этом тоже подходящий для газовых котлов, это дымоходы из стали марки AISI 304. Читайте руководство по подключению к дымоходу газовой колонки.

Размеры

Диаметр дымохода должен быть не менее диаметра выходного патрубка отопительного оборудования.

Диаметр дымоходной трубы зависит также от номинальной мощности отопительного оборудования, например диаметр дымоходной трубы для газового котла мощностью 24 кВт должен быть не менее 12 см.

Суммарная длина горизонтальных участков дымохода может составлять от трех до шести метров.

Устройство

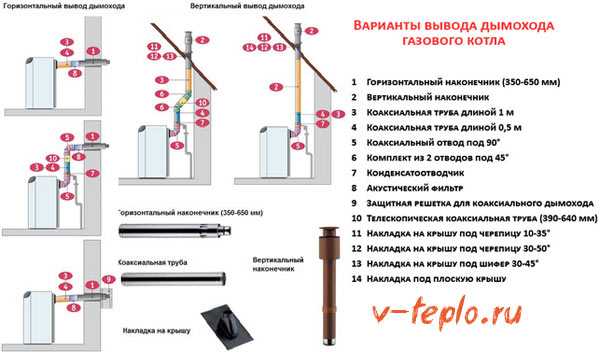

С устройством дымохода газового котла можно ознакомиться по представленной схеме.

Наиболее оптимальным вариантом дымохода для газового котла, будет установка модульной дымоходной системы из стальных сэндвич труб, также набирает популярность коаксиальная дымоходная система. Руководство как установить коаксиальный дымоход и требования к установке здесь: https://mykaminz.ru/dymoxod/vidy/koaksialnyj/rukovodstvo-kak-ustanovit-koaksialnyj-dymoxod-i-trebovaniya-k-ustanovke.html.

Дымоход газового котла в частном доме может быть смонтирован в двух вариантах исполнения:

  • вывод дымоотводной трубы через стену и монтаж наружного дымохода;
  • монтаж внутреннего дымохода, в данном случае вывод дымохода наружу осуществляется через крышу дома.

Расчет сечения дымохода для газового котла проводится исходя из прилагающейся к газовому котлу технической документации (площадь внутренней поверхности должна быть больше площади внутренней поверхности котла, указанной в документах на оборудование).

Монтаж

Правильно сделанный дымоход для газового котла должен иметь вертикальное положение, быть герметичным, должен быть оснащен защитным колпаком (для предотвращения попадания внутрь дымоходной трубы посторонних предметов с улицы), конденсатосборником, а также при монтаже дымоходного канала, для очистки дымохода от накопившейся сажи, должны быть дополнительно оборудованы карманы, глубиной не менее 25 см.

При установке дымохода для газового котла необходимо придерживаться определенных правил:

  • для обеспечения качественной тяги, при сборке дымохода рекомендуется делать не более трех поворотов, притом, что повороты не должны иметь сужений или расширений;
  • высота дымохода должна быть не менее пяти метров;

  • наружная часть дымохода должна возвышаться над кровлей (в случае наличия плоской крыши, а также, если труба расположена на расстоянии полутора метров от конька) на высоту не более полуметра;

  • дымоход должен располагаться не ниже оси конька, в случае, когда он расположен на расстоянии от полутора до трех метров от конька;
  • монтаж всех комплектующих дымоходной системы проводится снизу вверх;
  • для обеспечения герметизации дымохода, должны использоваться специальные герметики, способные выдерживать температуру до 1000ºС;
  • места соединения труб и остальных составляющих элементов дымохода обязательно должны стягиваться хомутами;
  • места стыков комплектующих дымохода не должны располагаться в кровельном и чердачном перекрытиях;
  • дымоход фиксируется специальными стеновыми креплениями-кронштейнами с шагом в два метра;
  • монтировать дымоход внутри разрешается только в том случае, если стены выполнены из огнеупорного материала, либо дополнительно применяются насадные трубы.

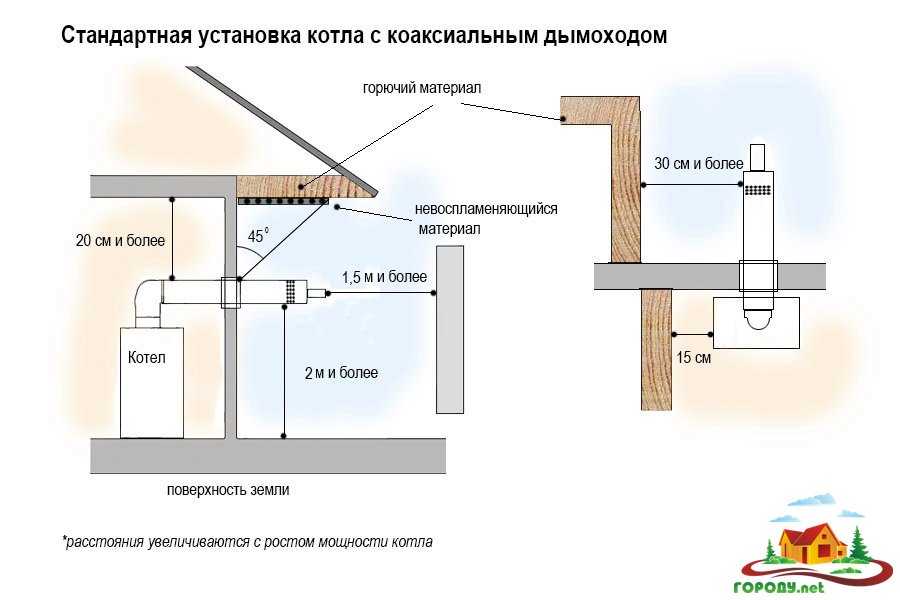

На рисунке схема подключения газового котла к дымоходу.

Утепление

Обязательному утеплению подлежит дымоход, проходящий через не отапливаемые помещения, а также его наружная часть. Это делается для предотвращения образования конденсата, при большой разнице высоких температур отходящих газов и низких температур наружного воздуха. Как правило, в качестве теплоизоляционного материала используются плиты, либо скорлупа, выполненные из базальтового волокна или пенополистирола. Читайте инструкцию как выполняется кладка дымохода из кирпича.

Ремонт

Почистить дымоход газового котла можно механическим способом, при помощи ершика с жестким ворсом, опускаемого по дымоходу посредством троса. Осыпавшаяся сажа извлекается из специально оборудованного кармана, расположенного внизу дымоходной конструкции.

Задекорировать дымоход газового котла можно любым жаропрочным отделочным материалом, предварительно смонтировав каркас из алюминиевого профиля.

Как проверить тягу?

Для проверки тяги в дымоходе газового котла можно пригласить специалистов, которые выполняют замеры посредством специального оборудования – анемометра. Также явным признаком плохой тяги является темно красный цвет пламени.

Также в ходе эксплуатации газового котла можно наблюдать эффект «обратной тяги», то есть все продукты горения, которые должны отводиться посредством дымохода на улицу, будут поступать в помещение. Основными причинами такого эффекта могут стать: неправильно сконструированный дымоход (например, недостаточная высота или диаметр дымоходной трубы), засор дымоходного канала, не герметичность дымоходной конструкции. Читайте о том, что такое коаксиальный дымоход на этой странице.

Видео

Смотрите на видео особенности эксплуатации газовых котлов и дымоходов к ним:

К монтажу дымохода для газового котла следует подходить индивидуально, исходя из конструктивных особенностей помещения и самого здания в целом, также необходимо при выборе дымохода ориентироваться на технические характеристики котельного оборудования.
