Раствор для кладки кирпича, пропорции песка и цемента

Кладочный раствор для обустройства кирпичных сооружений использовался строителями в течение столетий. Такие постройки отличались надежностью и прочностью, а срок их службы превышал 100 лет. Чтобы создать качественную смесь, необходимо подобрать правильные пропорции и соотношение компонентов.

Содержание

• 1 Какой раствор нужен для кладки кирпича
• 2 Виды
  • 2.1 Известковый
  • 2.2 Цементный
  • 2.3 Цементно-известковый
  • 2.4 Простая смесь
  • 2.5 Сложная смесь
• 3 На что следует обратить внимание
  • 3.1 Пропорции
  • 3.2 Расчет состава
  • 3.3 Контроль качества
• 4 Выполнение замеса
• 5 Определение подвижности
• 6 Важность соблюдения пропорции цемента и песка

Какой раствор нужен для кладки кирпича

Правильно составленные кладочные растворы должны соответствовать следующим нормам:

1. Грамотный выбор рецепта раствора для кладки, пропорций песка и цемента и объемов исходного сырья.
2. Применение качественных компонентов.
3. Тщательная подготовка материалов.
4. Соблюдение технологии производства.

Придерживаясь таких требований, можно создать качественный цемент на кирпичную кладку, который будет обладать следующими достоинствами:

1. Оптимальная пластичность смеси. Такой параметр способствует эффективному заделыванию углублений в кладочных слоях.
2. Время твердения. Большие объемы раствора, который быстро твердеет, непригодны к использованию. Чтобы устранить такое явление, нужно добавить в состав известь.
3. Повышенная прочность. Когда смесь застынет, прочностные характеристики цементных слоев будут увеличены, а стена из кирпича станет устойчивой к деформациям и другим негативным факторам.

Чтобы обеспечить эффективное образование твердой ЦПС, нужно грамотно выбрать пропорции раствора. В процессе реакции компонентов с водой увеличиваются прочностные показатели, а связующий компонент объединяет стройматериалы в цельную конструкцию.

Несмотря на используемую рецептуру, кладочный раствор и пропорции песка и цемента должны предусматривать наличие следующих ингредиентов:

1. Вяжущая часть. В большинстве случаев применяется цемент для кладки, который начинает твердеть при взаимодействии с жидкостью, соединяясь с остальными частями раствора..
2. Вещество-заполнитель. Предназначается для улучшения эксплуатационных свойств и увеличения объема смеси.
3. Жидкость. Вода используется для реакции с вяжущей частью добавки и способствует нормальному протеканию гидратации.

Роль вещества с вяжущими свойствами могут выполнять следующие типы сырья:

1. Портландцемент.
2. Известь.
3. Известково-цементная смесь.

Разбираясь, какой цемент лучше для кладки кирпича, необходимо учитывать тип задач, для которых он будет использоваться, и характеристики марки.

Состав для кладки замешивается на базе чистого песка из речки или карьера, не содержащего разные включения, такие как глина, трава или корни. Чтобы повысить прочность, можно добавить к основе фибру.

Цементный раствор для кладки кирпича должен содержать и дополнительные компоненты, в их числе:

1. Добавки для повышения морозостойкости. Их задача заключается в предотвращении кристаллизации жидкости под воздействием мороза и нормализации гидратации.
2. Пластифицирующие добавки. Способствуют удобоукладываемости рабочего состава и облегчают его эксплуатацию.
3. Отвердители. Улучшают процесс полимеризации вяжущих добавок и уменьшают период набора прочностных показателей.
4. Красители. С помощью цветных пигментов можно поменять гамму материала и улучшить эстетические свойства стены.

Конечная марка состава определяется пропорциями песка и цемента для кладки кирпича. По мере увеличения содержания песка марка снижается, а при увеличении доли цемента — повышается. Для замешивания растворов используют разные марки цементной-песчаной смеси для кладки кирпича, но наиболее часто встречается М75. В таком случае пропорции цемента и песка для кладки кирпича выбираются в соотношении 1:5:0,8.

Материалы с маркировкой М75 способствуют надежному связыванию разных типов кирпича и камня, обеспечивая высокую устойчивость построек к негативным воздействиям.

Виды

Кладочный раствор может отличаться разным соотношением ингредиентов. Они выбираются с учетом назначения и сферы применения.

Известковый

Для возведения кирпичных заборов и стеновых конструкций принято использовать растворы для кирпичной кладки с высокой пластичностью. Поэтому в их состав добавляют известь, соединенную с песком. Сухие добавки тщательно перемешиваются, а потом заливаются жидкостью. Дальше ингредиенты еще раз перемешиваются до образования сметанообразной консистенции без комочков и твердых примесей.

Оптимальные пропорции выбираются из расчета 1 часть извести на 2-5 частей песка.

Цементный

Интересуясь, как приготовить раствор для кладки кирпича, пропорции песка и цемента нужно выбирать с учетом некоторых требований. В зависимости от марки второго компонента определяется соотношение ингредиентов: так, на 1 часть цемента может приходится 3-6 частей песка.

Сухие добавки соединяются до появления единой массы. В первую очередь нужно замешать сухие ингредиенты, а потом добавить к ним воду. Однако у такого способа имеются недостатки, поскольку совмещение разных марок делает раствор малоподвижным и придает ему высокую жесткость.

Цементно-известковый

Состав кладочного раствора на основе цементно-известковой смеси создается из следующих ингредиентов:

1. Гашеная известь, разведенная в воде до густого состояния. Известковую массу тщательно процеживают.
2. Сухой цемент на кладку и песок.

Каждая часть тщательно перемешивается. Наличие извести в составе цемента повышает пластичность смеси и позволяет использовать ее с любыми разновидностями кирпичей.

Простая смесь

Простую смесь создают на базе связывающей добавки и песка. В качестве первого может использоваться глина, но такой вариант востребован только для узкопрофильных задач.

Цементно-песчаная консистенция выбирается в пропорции 1:3. Сухие элементы тщательно смешиваются, после чего к ним добавляется вода.

Сложная смесь

Сложным замесом называются составы из разных добавок и вяжущей основы. К таковым относят цементно-известково-глиняные и другие растворы. Наличие глины в составе способствует легкой и аккуратной укладке.

Если необходимо выполнять кладку кирпичных стен фасадной части дома, смесь разбавляют пластификаторами. Такой тип раствора отличается экономичным расходом исходного сырья и ровной укладкой на поверхность.

На что следует обратить внимание

Чтобы разобраться, как рассчитать количество цемента для кладки, необходимо обратить внимание на массу нюансов и факторов, в их числе:

1. Пропорции компонентов.
2. Расчет количества цемента.
3. Контроль качества. Точно определить, сколько цемента нужно внести в состав, несложно. Для этого используются общепринятые технологии.

Пропорции

Из всех вариантов состава кладочного раствора цементный тип считается наиболее востребованным. Готовую сухую смесь можно приобрести в строительном магазине, однако из-за больших расходов на транспортировку многие хозяева отдают предпочтение самостоятельному производству материала. Для определения правильных пропорций, нужно учитывать такие факторы:

1. Марка цементной смеси (М400, М500).
2. Маркировка ЦПС.

Существуют специализированные сайты, на которых размещены вспомогательные таблицы, с помощью которых можно быстро найти приблизительное соотношение ингредиентов для каждой марки.

Так, если нужно подготовить 1 м³ раствора марки 75 (цифровое значение указывает на допустимую нагрузку на 1 см²), следует руководствоваться таким расчетом:

1. 220 кг цемента М500 и песка в пропорции 1:6,7.
2. 270 кг цемента М400 смешивается с песком в соотношении 1:5,4.
3. 360 кг цемента марки М300 перемешивается с песком в пропорции 1:4,2.

С целью экономии производства некоторые хозяева отклоняются от заданных рекомендаций. Но такой подход ухудшает прочность и эксплуатационные свойства кирпичной постройки.

Расчет состава

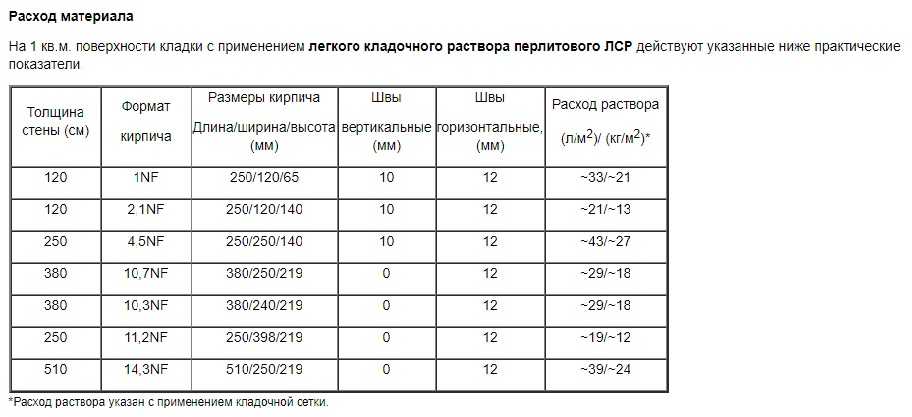

Кладочные растворы для кирпича рассчитываются по разным технологиям, но есть нормативные значения объема материала для стен с разным диаметром:

1. Если толщина стены составляет 1 кирпич, понадобится 65 л смеси для обустройства 1 кв. м ее поверхности.
2. При толщине 1,5 кирпича расход увеличивается до 100 л.

Пропорционально растет объем раствора для стен в 2 или 2,5 кирпича.

Если овладеть методикой расчета, выбор соотношения песка и цемента для кладки кирпича станет максимально простым:

1. В первую очередь нужно оценить объем кладки, умножив периметр постройки на высоту и толщину стен.
2. От полученных результатов отнимается число объема окон и дверей.
3. Дальше рассчитывается количество кубов с умножением объема стен на 0,2-0,3.

Контроль качества

Если покупается готовый материал, то он должен поставляться с соответствующей документацией, где указана дата производства, марка и подвижность. Любой состав должен обладать оптимальными прочностными свойствами, плотностью и подвижностью.

При оценке качества самодельной продукции нужно руководствоваться такими принципами:

1. Подвижность оценивается путем помещения смеси в емкость с раствором эталонного конуса. Глубина погружения конуса будет указывать на подвижность.
2. Для определения плотности смеси нужно взвесить сосуд и поделить массу на объем раствора.

Выполнение замеса

Для проведения замеса ЦПС можно использовать следующие приспособления:

1. Бетономешалка.
2. Строительный миксер.
3. Совковая лопата.

Важно учитывать, что смесь можно применять по назначению только в течение первого часа. В противном случае она затвердеет и станет непригодной для эксплуатации.

С целью экономии материалов нужно грамотно рассчитывать объемы раствора, чтобы рационально использовать состав. В зависимости от этапа выполнения ремонтных или строительных работ ЦПС разбавляют до правильной консистенции.

При необходимости выполнить оштукатуривание поверхности раствору придают эластичность и очищают от комков или абразивных частиц. Нередко используется цементно-известковый состав, которому свойственна практичность.

Универсальные смеси востребованы для следующих задач:

1. Заливка бетоном основы.
2. Возведение помещений разной сложности.
3. Оштукатуривание.
4. Кладочные работы.
5. Заделка швов, пустот и трещин.

Внесение в состав дополнительных компонентов способствует появлению таких эксплуатационных преимуществ:

1. Устойчивость к износу.
2. Водостойкость.
3. Устойчивость к отрицательным температурам.
4. Прочность.
5. Надежность.
6. Долговечность.
7. Высокие адгезионные свойства.

Определение подвижности

Поскольку подвижность состава является одной из ключевых характеристик, ее нужно измерять с высокой точностью. Чтобы проверить раствор на соответствие оптимальной подвижности, нужно задействовать конус с углом 30°, высотой 15 см и массой 300 г. Конус помещается в раствор, а отметка, где он застынет, будет указывать на степень подвижности.

Существуют разные принципы, которых нужно придерживаться при выборе оптимальной подвижности:

1. Для полнотелых кирпичей применяют раствор с подвижностью 9-13 см.
2. Пустотелый кирпич должен обладать значением 7-8 см.
3. При проведении ремонтно-строительных работ в жаркий период понадобится использовать смесь с показателями 12-14 см.

Важность соблюдения пропорции цемента и песка

Соблюдение правильных пропорций является ключевым залогом прочной и надежной кладки при строительстве, в том числе и в Москве. Если придерживаться рекомендаций и учитывать технологию монтажа, конструкция из кирпичей будет максимально прочной и устойчивой к большим нагрузкам

Пропорции цементного раствора для кладки кирпича

Содержание

• Виды составов
• Описание основных компонентов
• Характеристика и пропорции различных растворов
  • Известковый
  • Цементный и цементно-известковый
• Технология приготовления
• Требования к готовому составу

Вопрос как правильного приготовить для кирпичной кладки раствор на основе цемента с годами не теряет своей актуальности. При кажущейся простоте процесса он обладает нюансами, знание которых поможет избежать ошибок. Свидетельством многогранности изучаемой темы является неразгаданная тайна приготовления составов, используемых при строительстве древних храмов, которые сохранили свою целостность до нашего времени.

Виды составов

Для создания прочной кладки из кирпича применяют строительные растворы разных видов. Технология их приготовления обладает определенным сходством. Любой состав для кладки кирпича имеет в наличии три ключевых компонента: наполнитель, в роли которого чаще всего выступает песок, вяжущее вещество и вода.  Ключевое отличие состоит в вяжущем элементе. Добиться большей вязкости или пластичности помогают дополнительные вещества в виде глины, клея ПВА и прочих добавок.

Цементная смесь является основным вяжущим компонентом при приготовлении для кладки кирпича строительного раствора. Кроме нее эти функции выполняют:

• известь;
• глина;
• цементно-известковая смесь.

Исходя из технологических свойств, можно приготовить следующие цементные составы для кладки кирпича:

• Тощие. Обладают малым количеством связующего вещества. Для них характерна низкая пластичность и прочность, что в дальнейшем приведет к растрескиванию материала. Положительным моментом является дешевизна смеси.
• Жирные. Содержат увеличенный объем вяжущего компонента. Пластичность и высокая прочность в этом случае гарантирована, однако появляется склонность к растрескиванию и риск усадки при отвердевании.
• Оптимально приготовить нормальный цементный раствор, где соблюдение пропорций способствует сохранению всех положительных качеств при кладке кирпича.

Описание основных компонентов

Тщательный подбор основных компонентов цементного раствора позволит приготовить качественную массу, которая обеспечит прочную кладку кирпича. Для этого необходимо:

• Вода для замешивания требуется чистая, без примесей, грязи и инородных веществ. Идеально набрать ее из колодца. Температура жидкости зависит от сезона, когда требуется приготовить цементную массу: в летний период подойдет холодная вода, зимой она нуждается в дополнительном подогреве.
• Песок – неотъемлемый компонент цементного состава. Отсутствие следов глины и прочих примесей – обязательное условие, в противном случае период выветривания раствора из кладки ускорится.

  Совет! Определить качество песка непосредственно при закупке легко. Интенсивно желтый цвет свидетельствует о наличии дополнительных примесей, поэтому приготовить с ним раствор можно исключительно для забутовочной кладки.

• Основным компонентом, определяющим свойства будущего состава, является цемент. Для того, чтобы грамотно приготовить раствор и соблюсти правильные пропорции, ключевое значение имеет марка цементной смеси. Существует закономерность: чем выше марка вяжущего компонента – тем меньший объем нужен, чтобы приготовить раствор. При желании приготовить состав более темного оттенка, достаточно добавить в него графит или сажу или приобрести более высокую марку цемента. При этом следить за соответствием установленных пропорций обязательно!
• Приготовить цементную массу без закупки дорогостоящих пластификаторов помогут моющие средства. Для этой роли подойдут шампунь, стиральный порошок или жидкость для мытья посуды. Исключение составляет чистящее средство ввиду вероятности появления трещин на кладке кирпича.

Характеристика и пропорции различных растворов

Помимо цементного раствора в чистом виде, для кладки кирпича периодически применяют известковую и цементно-известковую смесь. Свойства, пропорции и в каких случаях лучше приготовить каждый из видов, рассмотрим подробно.

Известковый

Известковый раствор для кирпичной кладки применяется редко, это связано с ухудшением показателей прочности. Основная сфера его эксплуатации – дымоходные трубы из кирпичей или кладка фундамента для печи. Пропорции раствора для этих целей варьируются исходя из жирности извести. Чтобы приготовить оптимальный состав, на одну часть вяжущего компонента добавляют от 2 до 5 частей песка.

Цементный и цементно-известковый

При кладке кирпича неизменной популярностью среди строителей пользуется цементный раствор. Его отличительные характеристики:

• повышенная жесткость;
• самый холодный состав среди всех видов;
• однако эти характеристики одновременно обеспечивают и его повышенную прочность.

Пластичность состава напрямую связана с пропорциями вносимых компонентов. Отталкиваясь от марки сухой цементной смеси и требований, предъявляемых к кладке кирпича, раствор формируется в пропорциях, аналогичных известковому составу: на одну долю вяжущего компонента добавляют от 2 до 5 долей песка.

Известковое молоко увеличивает пластичность состава по сравнению с чисто цементным вариантом. Он становится более теплым, сохраняя при этом необходимую прочность, что обеспечивает широкий спектр применения. Единственное условие – невозможность применения, если уровень влажности выше нормы. Оптимальные пропорции вяжущих компонентов (в виде цемента и извести) и наполнителя составляют:

• для раствора М25 – 1/1/4;
• для раствора М50 – 1/0,5/4,5.

Технология приготовления

Секрет как приготовить качественный цементный раствор, предназначенный для кладки кирпича, предельно прост – правильно подобрать пропорции. Следует заранее подготовить инструменты – чистые ведра, объемную емкость для смешивания, совковую лопату и мастерок.

Ускорить весь процесс кирпичной кладки поможет применение бетономешалки (при наличии бригады строителей), для небольших объемов цементную смесь лучше замешивать вручную. Для этого следует:

• Подготовить к использованию песок путем просеивания с целью очищения от мусора и посторонних примесей. Желательно применять речной песок, если в наличии есть карьерный, то ограничение по фракции составляет не более 2,5 мм.
• Емкость наполняют цементом и песком. Если точные пропорции для кладки кирпича неизвестны, лучше приготовить классический вариант – на 1 ведро цемента добавить 4 ведра песка. При смешивании на выходе получится 40 л смеси, а не ожидаемые 50 л, благодаря заполнению цементном пространства между песком.

  Внимание! Количество необходимых компонентов рассчитывают по объему емкости в литрах, ориентироваться на вес в килограммах нельзя.

• Предварительно составляющие будущего цементного раствора тщательно смешивают до однородности, после чего добавляют воду. Усредненный показатель составляет 0,8 л в расчете на 1 кг цемента. Цементный раствор желательно приготовить с водой комнатной температуры (в пределах 15-20^оС). Процедура постепенного добавления жидкости сопровождается периодическим перемешиванием состава для кладки кирпича. В противном случае тяжелый песок будет оседать на дно и выдавливать воду наверх.

Если приготовить цементную массу получилось правильно, и все пропорции были соблюдены, по своей консистенции она будет напоминать домашнюю густую сметану.

Требования к готовому составу

Чтобы кладка кирпича не разочаровала в ближайшем будущем, приготовленная цементная масса должна соответствовать установленным требованиям:

1. Пластичность состава. Это влияет на заполнение пустот и неровностей в кладке кирпича.
2. Высокий уровень адгезии с кирпичом.
3. Оптимальное время схватывания. Быстрое застывание делает невозможным нормальный процесс работы. Цементные составы должны сохранять пластичность на протяжении полутора-двух часов. При добавлении извести период продлевается еще на 3 часа.
4. Качественный раствор обеспечивает формирование тонкого равномерного слоя.
5. После застывания смесь должна сохранять прочность, иначе кладка кирпича подвергнется деформации.
6. Обладает достаточными изоляционными свойствами.

Совет! При кладке кирпича в условиях летней жары лучше приготовить смесь с повышенной подвижностью.

Изменить пластичность и подвижность готовой цементной смеси позволит введение пластификаторов. Помимо стандартных поверхностно-активных средств существуют и народные способы в виде обычных моющих средств.

Соблюдение рекомендаций позволит грамотно приготовить раствор из цемента, который будет способствовать качественному строительному процессу.

• Состав и пропорции раствора для кладки кирпича
• Как сделать цветной раствор для кирпича
• Размер и вес белого силикатного кирпича
• Кирпич облицовочный силикатный

РАСТВОРЫ ДЛЯ БЕТОННОЙ КЛАДКИ – NCMA

ТЭК 09-01А

ВВЕДЕНИЕ

В то время как раствор составляет лишь небольшую часть общей площади стены в строительстве из бетонной кладки (примерно 7 процентов), его влияние на характеристики стены является значительным. Раствор выполняет множество важных функций: он соединяет блоки вместе в единую структурную сборку, герметизирует швы от проникновения воздуха и влаги, компенсирует небольшие смещения в стене, компенсирует небольшие различия между размерами блоков и связывает арматуру швов, связи и анкеры таким образом, чтобы все элементы работают как сборка.

МАТЕРИАЛЫ ДЛЯ РАСТВОРОВ

ASTM International поддерживает следующие национальные стандарты для строительных растворов и материалов, обычно используемых в строительных растворах:

Портландцемент (ASTM C150, ссылка 4d) представляет собой гидравлический цемент (схватывается и затвердевает в результате химической реакции с водой). ) и является одним из основных компонентов раствора. Типы I (нормальный), II (умеренная сульфатостойкость) и III (высокая ранняя прочность) разрешены в соответствии с ASTM C270 (ссылка 4f). Портландцементы с воздухововлекающими добавками (IA, IIA и IIIA) могут использоваться в качестве альтернативы каждому из этих типов.

Кладочный цемент (ASTM C91, ссылка 4b) представляет собой гидравлический цемент, состоящий из смеси портландцемента или смешанного гидравлического цемента и пластифицирующих материалов (таких как известняк, гашеная или гидравлическая известь) вместе с другими материалами, вводимыми для воздействия на такие такие свойства, как время схватывания, удобоукладываемость, водоудерживающая способность и долговечность. Кладочные цементы классифицируются как тип M, тип S или тип N в соответствии с ASTM C270. Кроме того, кладочный цемент типа N можно комбинировать с портландцементом или смешанным гидравлическим цементом для получения строительных растворов типа S или M.

Растворный цемент (ASTM C1329, ссылка 4j) представляет собой гидравлический цемент, аналогичный кладочному цементу, с дополнительным требованием минимальной прочности сцепления.

Смешанные гидравлические цементы (ASTM C595, ссылка 4g) состоят из стандартного портландцемента или портландцемента с воздухововлекающими добавками (обозначается -A), объединенных путем смешивания с такими материалами, как доменный шлак (S) или пуццолан (P & PM), который обычно представляет собой летучую золу. Смешанные цементы типов IS, IS-A, IP, IP-A, I(PM) или I(PM)-A могут использоваться в качестве альтернативы портландцементу для производства строительных растворов, соответствующих стандарту ASTM C270. Типы S или SA (шлакоцемент) также могут использоваться в строительных растворах, отвечающих требованиям спецификации свойств ASTM C270 (таблица 2 настоящего ТЭК).

Негашеная известь (ASTM C5, ссылка 4a) представляет собой кальцинированный (обожженный-декарбонизированный) известняк, основными компонентами которого являются оксид кальция (CaO) и оксид магния (MgO). Перед использованием негашеная известь должна быть гашена (химически смешана с водой). Полученную известковую замазку необходимо хранить и давать гидратироваться не менее 24 часов перед использованием. Следовательно, негашеная известь редко используется в строительных растворах.

Гашеная известь (ASTM C207, ссылка 4e) представляет собой сухой порошок, полученный путем обработки негашеной извести достаточным количеством воды, чтобы удовлетворить ее химическое сродство к воде. ASTM C207 обозначает тип N (обычный), тип S (особый) и воздухововлекающие гашеную известь типа NA и типа SA. Гашение гашеной извести не требуется, поэтому гашеная известь сразу пригодна к употреблению и намного удобнее, чем негашеная. ASTM C207 ограничивает количество негидратированных оксидов в гашеной извести типа S или типа SA, обеспечивая прочность раствора, приготовленного с использованием этой извести. Известь типов N или NA обычно не используется в строительных растворах; тем не менее, они разрешены, если в ходе испытаний или протоколов испытаний показано, что они не наносят ущерба прочности строительного раствора. Использование извести с воздухововлекающими добавками разрешено только в растворах, содержащих цемент без воздухововлекающих добавок.

Заполнители (ASTM C144, ссылка 4c) для строительного раствора состоят из природного или промышленного песка. Искусственный песок – это продукт, полученный путем дробления камня, гравия или доменного шлака с воздушным охлаждением. Для него характерны острые частицы угловатой формы. Пределы градации установлены в ASTM C144 как для природных, так и для искусственных песков. Можно использовать заполнители, которые не соответствуют этим пределам градации, при условии, что полученный раствор соответствует требованиям спецификации свойств ASTM C270, как показано в таблице 2.9.0005

Вода для кладочного раствора (ASTM C270, ссылка 4f) должна быть чистой и не содержать вредных количеств кислот, щелочей или органических материалов. Питьевая вода сама по себе не рассматривается, но вода, полученная из источников питьевого водоснабжения, считается пригодной для использования.

Добавки (также иногда называемые модификаторами или добавками) для кладочных растворов (ASTM C1384, ссылка 4k) доступны для различных целей. Добавки функционально классифицируются как усилители сцепления, усилители удобоукладываемости, ускорители схватывания, замедлители схватывания и гидрофобизаторы. Поскольку хлориды ускоряют коррозию стальной арматуры и аксессуаров, ASTM C1384 предусматривает, что примеси добавляют не более 65 частей на миллион (0,0065%) водорастворимого хлорида или 90 частей на миллион (0,0090%) кислоторастворимого хлорида по массе портландцемента. Точно так же Спецификации для каменных конструкций (ссылка 3) ограничивают примеси не более чем 0,2% ионов хлорида. Документ также ограничивает количество пигментов для окрашивания не более чем от 1 до 10% от массы цемента в зависимости от типа пигмента.

Воздействие материалов на строительный раствор

Благодаря разнообразию доступных материалов кладочные растворы могут быть составлены таким образом, чтобы обеспечить желаемые свойства для большинства конкретных рабочих задач. Каждый из отдельных ингредиентов (цемент, известь, песок, вода и любые присутствующие модификаторы) влияет на характеристики раствора. Портландцемент обеспечивает прочность и долговечность. Известь придает удобоукладываемость, водоудержание, а также некоторые ограниченные вяжущие и аутогенные целебные свойства. Песок действует как наполнитель и придает раствору плотность, помогая уменьшить усадку и предотвратить растрескивание. Вода действует как смешивающий агент, смазка, а также необходима для гидратации портландцемента.

Различные варианты материалов изменяют характеристики раствора предсказуемым образом. Изменения в типе цемента вызывают небольшие изменения в характеристиках схватывания, удобоукладываемости, цвете и наборе прочности. Использование воздухововлекающего цемента или извести обычно приводит к снижению водопотребления, улучшению удобоукладываемости, повышению морозостойкости и снижению прочности сцепления. Кладочные цементы, используемые отдельно или в сочетании с портландцементом, обеспечивают строительные растворы с превосходной удобоукладываемостью и морозостойкостью; однако сила связи может быть снижена. Следовательно, расчетные допустимые значения напряжения при изгибе варьируются в зависимости от типа раствора и цементных материалов или извести, используемых для неармированной кладки (ссылка 1).

Изменения типа и градации песка влияют на свойства раствора. Природный песок обеспечивает улучшенную удобоукладываемость при более низкой потребности в воде из-за сферической формы частиц, в то время как искусственный песок требует дополнительного количества воды из-за своей угловатой формы. Как правило, хорошо отсортированные заполнители уменьшают сегрегацию в пластиковом растворе, что, в свою очередь, препятствует вытеканию и улучшает удобоукладываемость. Песок с недостаточным содержанием мелких частиц обычно дает жесткие растворы, в то время как пески с чрезмерным содержанием мелких частиц обычно приводят к получению строительных растворов с более низкой прочностью на сжатие.

ТИПЫ РАСТВОРА

Строительные нормы и правила обычно определяют типы раствора, как указано в ASTM C270, Стандартные технические условия на раствор для модульной кладки (ссылка 4f). В настоящий стандарт включены четыре типа строительных растворов: M, S, N и O. Однако строительные нормы и правила обычно требуют типов M, S и N. Строительные нормы и правила также могут ограничивать использование некоторых растворов для конкретных целей. Например, для эмпирического проектирования фундаментных стен требуется раствор типа M или S, а для кладки стеклопакетов требуется раствор типа N или S (ссылка 1). Для категорий сейсмостойкости D, E и F требуется портландцемент/известь или цементный раствор типа S или M (ссылка 1).

ПРОПОРЦИОННЫЙ РАСТВОР

Все типы строительных растворов регулируются одной из двух спецификаций, содержащихся в ASTM C270: спецификацией пропорции или спецификацией свойств. В проектных документах следует указывать только одну из спецификаций, а не обе. Спецификация пропорции (Таблица 1) предписывает объемные части каждого ингредиента, необходимые для получения определенного типа строительного раствора. Комбинация портландцемента и извести может использоваться в качестве вяжущего вещества в каждом типе раствора. Кроме того, доступны кладочные цементы (ссылка 4b) или растворные цементы (сноска 4j), которые соответствуют требованиям растворов M, S и N с дополнительным добавлением цемента или без него.

В качестве альтернативы разрешенные материалы можно смешивать в контролируемых пропорциях при условии, что полученный раствор соответствует физическим требованиям, установленным в ASTM C270, как показано в Таблице 2. Необходимо соблюдать соотношение заполнителей, указанное в Таблице 2. Соответствие спецификации свойств ASTM C270 устанавливается путем проведения испытаний раствора, приготовленного в лаборатории, во время предварительной оценки раствора, предложенного для проекта. Затем лаборатория устанавливает пропорции раствора на основе успешных испытаний. Эти пропорции затем соблюдаются при приготовлении полевого раствора.

ТАБЛИЦА 1—Требования спецификации ASTM C270 относительно пропорций (ссылка 4)

Таблица 2—Требования спецификации свойств ASTM C270

СВОЙСТВА КЛАДОЧНОГО РАСТВОРА окончательные стандарты, по которым можно их измерить. Например, строительные растворы могут быть оценены на основе получения визуально удовлетворительных растворных швов.

В зависимости от конкретных обстоятельств для данного проекта критерии выбора раствора основаны на соображениях конструкции, свойствах раствора в пластичном состоянии или свойствах раствора в отвержденном состоянии. Учет каждого необходим для достижения желаемого результата.

Свойства пластичного раствора

Удобоукладываемость – это свойство раствора, характеризующееся однородной пластичной консистенцией, что облегчает его нанесение. Это свойство наиболее важно для каменщика. Рабочий раствор легко растекается под кельмой; прилипает к вертикальным поверхностям во время обработки, размещения и укладки устройства; поддерживает выравнивание по мере позиционирования других юнитов; и обеспечивает водонепроницаемое закрытое соединение при обработке.

После того, как пропорции смеси установлены, добавление воды должно соответствовать количеству, необходимому для улучшения укладки раствора без ущерба для способности поддерживать кладку. Адекватное содержание воды способствует тесному контакту между единицей и раствором, что необходимо для удовлетворительного сцепления. В то время как содержание воды оказывает наибольшее влияние на удобоукладываемость строительного раствора, вяжущие материалы, градация заполнителя и воздухововлечение также вносят меньший вклад.

Водоудержание раствора — это мера способности раствора сохранять свою пластичность при воздействии атмосферы или поглощающих сил бетонной кладки. Растворы с низкой водоудерживающей способностью быстрее затвердевают, что затрудняет каменщику укладку и регулировку блока кладки во время укладки. Растворы с желаемыми водоудерживающими характеристиками позволяют каменщику укладывать слой раствора на две или три единицы вперед, прежде чем размещать последующие единицы. Водоудерживающая способность зависит от свойств вяжущих материалов, градации песка и пропорций раствора.

Промежуток времени между нанесением слоя раствора и укладкой блока должен быть сведен к минимуму, поскольку удобоукладываемость уменьшится, так как вода впитается в блок. Если пройдет слишком много времени, прежде чем блок будет помещен на свежую подушку из раствора, блоки будут менее легко позиционироваться, и связь будет уменьшена.

Испарение воды затворения из строительного раствора может потребовать повторного отпуска (замешивания с дополнительным количеством воды). Как правило, это не вредно, если это делается до гидратации раствора. Во избежание затвердевания при гидратации, раствор должен быть помещен в окончательное положение в течение 2,5 часов после первоначального смешивания (ссылка 3), если только не используются специальные добавки, замедляющие схватывание.

Свойства затвердевшего раствора

Свойства затвердевшего раствора, влияющие на характеристики готовой бетонной кладки, включают сцепление, прочность на сжатие и долговечность. Эти свойства трудно измерить, кроме как в лабораторных или полевых образцах, приготовленных в контролируемых условиях. Тем не менее, ASTM C1324, Стандартный метод испытаний для исследования и анализа затвердевшего кладочного раствора (ссылка 4i), содержит процедуры петрографического исследования и химического анализа компонентов кладочного раствора в затвердевшем состоянии. 0,35 унции. Образца (10 г) обычно достаточно как для петрографического, так и для химического анализа. Однако при получении образца важно убедиться, что образец является репрезентативным для рассматриваемого раствора, т. е. исходного раствора, а не точечного раствора или других растворов, используемых в проекте.

Связка – это термин, используемый для описания как степени контакта между раствором и единицей, так и прочности сцепления. Сцепление зависит от нескольких факторов, включая свойства строительного раствора, характеристики поверхности изделия, качество изготовления и отверждение. При прочих равных условиях прочность сцепления будет увеличиваться по мере увеличения прочности раствора на сжатие, хотя и не прямо пропорционально. Адгезия также может быть эффективно увеличена за счет использования правильно разработанных строительных растворов с содержанием воды, обеспечивающим хорошую удобоукладываемость.

Прочность на сжатие, пожалуй, наиболее часто измеряемая характеристика строительного раствора, но, возможно, наиболее неправильно понимаемая. Всякий раз, когда предполагается использовать результаты прочности на сжатие для определения соответствия строительного раствора спецификациям свойств ASTM C270, испытания на прочность на сжатие должны проводиться в соответствии с лабораторными процедурами, требуемыми ASTM C270. Тем не менее, полевые испытания раствора на сжатие должны проводиться в соответствии со стандартом ASTM C780, Стандартным методом испытаний растворов для предварительной и строительной оценки строительных растворов для простой и армированной кирпичной кладки (ссылка 4h) и предназначены только для проверки совместимости материалов и процедур, не для определения прочности раствора (ссылка 3). ASTM C780 не содержит требований к минимальной прочности на сжатие полевого раствора. Прочность раствора в стене будет намного выше, чем при полевых испытаниях, из-за пониженного водоцементного отношения из-за поглощения воды смесью в блоках кладки и значительно уменьшенного коэффициента формы в растворном шве по сравнению с испытательным кубиком раствора. ASTM C 780 признает это и указывает, что прочность не должна толковаться как показатель фактической прочности строительного раствора.

Стойкость раствора также является важным фактором для парапетов или других стен, подвергающихся экстремальному воздействию погодных условий. Перешлифовка или чрезмерный отпуск могут снизить долговечность. Высокопрочные растворы и растворы с вовлечением воздуха обеспечивают повышенную долговечность. Для более подробного обсуждения полевых испытаний строительного раствора см. TEK 18-5B, Испытание кладочного раствора (ссылка 2).

Ссылки

1. Строительные нормы и правила для каменных конструкций, ACI 530-02/ASCE 5-02/TMS 402-02. Отчет Объединенного комитета по стандартам каменной кладки, 2002 г.
2. Испытание кладочного раствора, ТЭК 18-5Б. НЦМА, 2014.
3. Спецификации для каменных конструкций, ACI 530.1-02/ASCE 6-02/TMS 602-02. Отчет Объединенного комитета по стандартам каменной кладки, 2002 г.
4. Ежегодный сборник стандартов ASTM за 2004 г., Американское общество по испытаниям и материалам:
   4a. C5-03, Стандартные технические условия на негашеную известь для строительных целей.
   4б. C91-03a, Стандартные технические условия на кладочный цемент.
   4с. C144-03, Стандартные технические условия на заполнитель для кладочного раствора.
   4д. C150-04, Стандартные технические условия на портландцемент.
   4д. C207-04, Стандартные технические условия на гашеную известь для каменной кладки.
   4ф. C270-03b, Стандартные технические условия на раствор для модульной кладки.
   4г. C595-03, Стандартные технические условия на смешанные гидравлические цементы.
   4ч. C780-02, Стандартный метод испытаний для предварительной и строительной оценки строительных растворов для простой и армированной кирпичной кладки.
   4и. C1324-03, Стандартный метод испытаний для исследования и анализа затвердевшего кладочного раствора.
   4ж. C1329-04, Стандартные технические условия на цементный раствор.
   4к. C1384-03, Стандартные технические условия на добавки для кладочных растворов.

NCMA TEK 9-1A, редакция 2004 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

20 типов растворов, используемых в каменной кладке

🕑 Время чтения: 1 минута

Различные виды строительных растворов, используемых в кладочном строительстве, в зависимости от применения, вяжущего материала, плотности и назначения. Раствор представляет собой рабочую пасту, приготовленную путем добавления воды к смеси вяжущего материала и мелкого заполнителя. Эта пластичная паста полезна для скрепления строительных материалов, таких как камень или кирпич. Ниже представлены различные виды строительных растворов, используемых в каменной кладке.

Содержимое:

• Типы растворов, используемых в каменной кладке
• 1. Каменная или каменная минометная раствор
• 2. Отдельный раствор
• 3. Цементный раствор
• 4. Земный раствор
• 5. Gypsum Mitt Цементный раствор
• 9. Грязевой раствор
• 10. Тяжелый раствор
• 11. Легкий раствор
• 12. Тип М 16. Огнестойкий раствор
• 17. Уплотнительный раствор
• 18. Звукопоглощающий раствор
• 19. Рентгенозащитный раствор
• 20. Химически стойкий раствор

Типы растворов, используемых в каменной кладке

9013 Ниже приведены типы растворов в зависимости от различных факторов:

1. На основании приложений
2. На основе связующих материалов
3. На основе объемной плотности
4. На основе прочности (ASTM C270)
5. На базе минометов специального назначения

На основании заявки

1. Кирпичный или каменный раствор

Этот тип раствора используется для связывания кирпичей и камней в каменной кладке. Пропорции ингредиентов для раствора для кладки кирпича или каменной кладки определяются в зависимости от вида используемого вяжущего материала.

Рис. 1: Типы растворов – раствор для кладки кирпича или камня

2. Финишный раствор

Финишный раствор используется для шпаклевочных и штукатурных работ. Он также используется для архитектурных эффектов здания, чтобы придать эстетический вид. Раствор, используемый для декоративной отделки, должен обладать большой прочностью, подвижностью и устойчивостью к атмосферным воздействиям, таким как дождь, ветер и т.п.

Рис. 2: Финишный раствор

На основе вяжущего материала

3. Цементный раствор

Цемент используется в качестве связующего материала в этом типе раствора, а песок используется в качестве заполнителя. Пропорция цемента и песка определяется исходя из указанной прочности и условий работы. Цементный раствор придаст высокую прочность и водостойкость. Соотношение цемента к песку может варьироваться от 1:2 до 1:6.

Рис. 3: Цементный раствор

4. Известковый раствор

В этом случае в качестве вяжущего материала используется известь. Существует два типа извести: жирная известь и гидравлическая известь. Жирная известь в известковом растворе требует в 2-3 раза больше песка и используется для сухих работ. Гидравлическая известь и песок в соотношении 1:2 дадут хорошие результаты во влажных условиях, а также подходят для заболоченных участков. Наконец, известковый раствор обладает высокой пластичностью, поэтому его легко укладывать. Пирамиды в Гизе оштукатурены известковым раствором.

Рис. 4: Известковый раствор

5. Гипсовый раствор

Гипсовый раствор состоит из гипса и мягкого песка в качестве вяжущего и мелкого заполнителя. Как правило, он имеет низкую износостойкость во влажных условиях.

Рис. 5: Гипсовый раствор

6. Раствор калиброванный

В строительном растворе в качестве вяжущего материала используется смесь извести и цемента, а в качестве мелкого заполнителя используется песок. Известковый раствор представляет собой, по сути, известковый раствор, прочность которого увеличивается за счет добавления цемента. Следовательно, раствор будет иметь высокую пластичность извести и высокую прочность цемента. Соотношение цемента и извести колеблется от 1:6 до 1:9., и это рентабельно.

7. Раствор Сурхи

В строительном растворе сурхи в качестве связующего материала используется известь, а в качестве мелкого заполнителя используется сурхи. Сурхи представляет собой мелкоизмельченную обожженную глину, которая обеспечивает большую прочность, чем песок, и дешево доступна на рынке.

Рис. 6: Раствор Сурхи

8. Газоцементный раствор

По сути, это цементный раствор, в который добавляют воздухововлекающие добавки для повышения пластичности и удобоукладываемости. Полученный раствор называют газоцементным раствором.

9. Глиняный раствор

В этом типе раствора глина используется в качестве связующего материала, а опилки, рисовая шелуха или коровий навоз используются в качестве мелкого заполнителя. Глиняный раствор полезен там, где нет извести или цемента. Использование глиняных растворов на Ближнем Востоке и в Центральной Азии, а также в американских культурах на юго-западе США хорошо задокументировано.

Рис. 7: Глиняный раствор

На основе объемной плотности

10. Тяжелый раствор

Если раствор с насыпной плотностью 15 кН/м ³ или более, то он называется тяжелым раствором. Обычно тяжелые кварцы используются в качестве мелкого заполнителя в растворах этого типа.

11. Легкий раствор

Если раствор имеет насыпную плотность менее 15 кН/м ³ , то он называется легким раствором. Легкий раствор готовится путем смешивания извести или цемента в качестве связующего, песка и опилок, рисовой шелухи, джутовых волокон, кокосового волокна или асбестовых волокон. Шлаковый раствор представляет собой разновидность легких строительных растворов. Легкий раствор обычно используется в звукоизоляционных и теплоизоляционных конструкциях. На основе прочности (ASTM C 270)

12. Раствор типа М

Это самый прочный раствор минимум 17,2 МПа (2500 фунтов на квадратный дюйм). Он используется для наружных кладочных работ, а также на уровне или ниже уровня земли, где действуют значительные гравитационные или боковые нагрузки. несущая стена, фундамент, подпорная стена являются примерами применения ниже уровня земли.

Рис. 8: Строительный раствор типа M

13. Строительный раствор типа S

Это раствор средней прочности минимум 12,4 МПа (1800 фунтов на квадратный дюйм) с высокой адгезионной способностью. он используется для сортировки с нормальными и умеренными нагрузками. Раствор типа S обладает высокой прочностью, поэтому он очень подходит для мест, где кладка соприкасается с землей, например, для мощения или неглубоких подпорных стен.

Рис. 9: Строительный раствор типа S

14. Строительный раствор типа N

Это раствор средней прочности с минимальным давлением 5,2 МПа (750 фунтов на квадратный дюйм) и наиболее распространенный тип раствора. Раствор типа N используется для армирования внутренних и надземных наружных несущих стен, на которые возлагаются нормальные нагрузки.

15. Раствор типа O

Это раствор низкой прочности с минимальным давлением 2,5 МПа (350 фунтов на квадратный дюйм). Раствор типа O используется для внутренних ненесущих конструкций с очень ограниченным использованием снаружи. Кроме того, он используется для повторного указания места, где структурная целостность стены не повреждена. На основе растворов специального назначения

16. Огнестойкий раствор

Огнеупорный раствор готовят путем смешивания глиноземистого цемента с мелкодисперсным порошком огнеупорного кирпича. Если есть какие-либо предупреждения о пожаре для конструкций в определенной зоне, то будет использоваться огнестойкий раствор, который действует как огнеупорный щит.

Рис. 10: Огнестойкий раствор

17. Уплотнительный раствор

В состав уплотняющих растворов обычно входят цементно-песчаные, цементно-суглинистые или иногда цементно-супесчаные смеси. Этот тип раствора используется для уплотнения нефтяных скважин. Закладочный раствор должен обладать высокой однородностью, водостойкостью и высокой прочностью.

Рис. 11: Уплотнительный раствор

18. Звукопоглощающий раствор

В звукопоглощающих растворах в качестве вяжущих материалов используются цемент, известь, гипс или шлак, а в качестве мелкого заполнителя – пемза, шлаки. Он используется для снижения уровня шума и выступает в качестве звукоизоляционного слоя.

19. Раствор для защиты от рентгеновских лучей

Для защиты от вредного воздействия рентгеновских лучей стены и потолки рентгеновского кабинета оштукатурены рентгенозащитным раствором.
