Необходимость изоляции печной трубы заключается сразу в двух важных моментах: защита дома от пожара и предотвращение протечек через место стыка дымохода и кровли. При грамотном подходе к этому вопросу возможно также улучшить работу печи за счет усиления тяги, сохранить стропильную систему крыши в целости, избежав образования конденсата.

Все эти моменты могут быть решены без привлечения специалистов своими руками. Сегодня рассмотрим, как должна быть изолирована печная труба на крыше, выполненная из кирпича.

В этой статье

• Вывод дымохода через крышу
• Соблюдение пожарной безопасности
• Проход различных типов дымоходов через крышу
• Изоляция дымохода
• Облицовка печного дымохода
• Подведем итоги

Вывод дымохода через крышу

Для грамотного проведения данного этапа работ рекомендуем следовать нехитрым рекомендациям:

• труба должна быть спланирована заранее. Необходимо определить место вывода, чтобы избежать контакта с деревянными стропилами и определить высоту конструкции, необходимую для качественной тяги в печи.
• Для выбора места следует помнить, что тяга в печи лучше, если труба как следует обдувается ветром. Поэтому дымоходы помещаются ближе к коньку крыши. Высота трубы будет находиться в зависимости от его местоположения относительно конька.
• Любой дымоход должен быть разделан и изолирован. Конечно, кирпич нагревается не так сильно, как металл, но и при работе с ним необходимо неукоснительно соблюдать данное правило.

Соблюдение пожарной безопасности

[wpsm_box type=»info» float=»none» text_align=»left»]
Грамотная разделка печной трубы на крыше – одна из важнейших задач, которая лежит при обустройстве. От ее правильного исполнения зависит пожарная безопасность всего дома.
[/wpsm_box]

Противопожарные нормы говорят, что в зонах соприкосновения дымохода с легковоспламеняющимися материалами кровли его температура должна быть не более 50 градусов. В случае с кирпичной трубой этот момент решается благодаря увеличению толщины кладки в районе ее прохода через чердак и кровлю. В данном случае рекомендованное значение толщины составляет не менее 38 см. Такая величина позволяет сохранять жар внутри конструкции и не допускает сильного нагрева внешних стенок.

Основные правила разделки дымохода следующие:

• Необходимо соблюдать промежуток между стропилами и крышей при любом кровельном покрытии в диапазоне 25-30 см. При использовании горючих материалов, типа древесины или рубероида, это значение составляет 15-30 см, для не подверженных горению – 10-25 см.
• Особое внимание уделяется прохождению дымоходной конструкции через кровельный пирог, который включает легковоспламеняющиеся материалы. В данном случае труба помещается в специальный короб, который разделяет ее и кровельные материалы. Он изготавливается из деревянных элементов и внутри заполняется негорючим утеплителем, например каменной ватой. В образовавшемся отверстии кровли изоляционные пленки надрезаются в форме конверта и крепятся в развернутом виде к стропилам. Места стыков кровельного пирога и дымоходного короба изолируются для избежания протечек.

Проход различных типов дымоходов через крышу

Изоляция печной трубы на крыше и ее обход для разных типов труб различны:

• Круглая труба. Удобно, когда вывод дымохода через крышу и укладка кровельного покрытия происходит одновременно. Для выхода в кровле изготавливается отверстие на 1 см шире самой трубы. Прорезать отверстие необходимо со стороны чердака на основе расчетов по выводу дымохода от печи. Далее, поверх монтируется кровельная муфта.

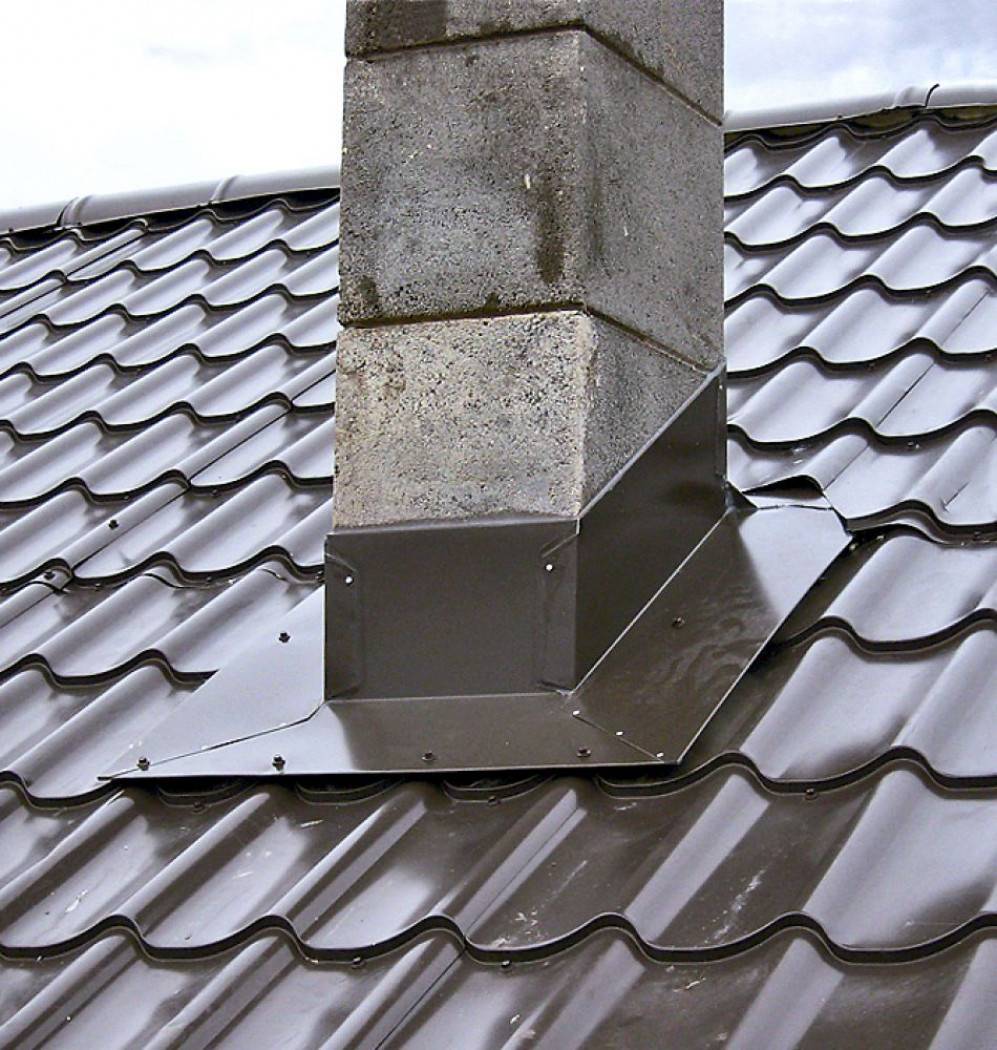

• Кирпичный дымоход. Проход и изоляция связаны с созданием короба, который в нижней части подшивается огнеустойчивым материалом. Место прохода через кровлю закрывается специальной отбортовкой, которая к краям трубы прижимается пристенным профилем. Далее, поверх крепится изоляционный фартук.
• Печная труба над мансардой. Требуется использование термоизоляционной гильзы. Дымоход помещается в специальный кожух, который фиксируется герметиком.

[wpsm_box type=»warning» float=»none» text_align=»left»]
Современный строительный рынок предлагает широкий выбор готовых разделок и проходок для различных типов дымоходов. Использование таких комплектов значительно упрощает монтаж трубы своими руками.
[/wpsm_box]

Изоляция дымохода

Гидроизоляция может быть совершена различными средствами, но если вы решили изолировать дымоход своими силами, то рекомендуем обратить внимание на рулонную гидроизоляцию. Отделка данными материалами проста и позволяет получить качественный результат.

Следует придерживаться данной последовательности работ, которая подразумевает изоляцию трубы до укладки кровельного покрытия:

1. В первую очередь необходимо очистить дымоход и прилегающую к нему кровлю от пыли и грязи и обработать все поверхности грунтовкой.
2. На грунтовку приклеивается диффузионная мембрана с нахлестом материала на трубу на 15-20 см, что не позволит влаге проникнуть внутрь кровли.
3. Из листового металла изготавливается верхний и нижний галстук. Уголки при помощи дюбелей крепятся на бруски, набитые поверх обрешетки.
4. Гидроизоляция расстилается листами с нахлестом стыков, которые дополнительно промазываются мастикой.
5. Далее, сверху укладывается кровля и поверх нее специальный фартук из пластика, все стыки вновь изолируются.

Облицовка печного дымохода

Завершающим штрихом может стать отделка дымохода. Его можно обложить облицовочным кирпичом, что позволит придать ему законченный и стильный внешний вид, напоминающий классический дымоход.

Важно заметить, что если планируется отделка дымохода, то необходимо заранее обеспокоиться о более прочном основании под трубу. В идеале оно должно идти из-под кровельного покрытия и опираться на несущие стены или плиты перекрытия.

Подведем итоги

Изоляция печной трубы связана с двумя важными моментами:

• Пожарная безопасность дымохода;
• Изоляция.

Сделать вывод дымохода через крышу вполне под силу собственными силами без привлечения специалистов. Необходимо лишь неукоснительно соблюдать требования пожарной безопасности и тщательно заделать все примыкания трубы и кровли, чтобы жидкость снаружи не могла проникнуть под кровлю.

Качественно выполненный дымоход – это не только безопасность дома, но и отличная работа печи и отсутствие нежелательных протечек кровли.
