Часто клиенты нашей компании сталкиваются с тем, что заводские рулоны холоднокатаной и оцинкованной стали оказываются слишком тяжелыми для оборудования их организаций. Даже небольшой перевес в таких случаях приводит к поломке станков. Нередко покупка большого рулона является просто нецелесообразной, так как на производстве требуется совсем немного материала. В таких случаях мы предлагаем размотать катушку, сделать из обычного рулона в 7-8 тонн несколько более легких, либо отмотать необходимое количество метров.

“Стальной Выбор” использует для размотки стальных рулонов станки, которые отличаются большой грузоподъемностью и могут быть использованы для рулонов массой 5, 7, 8 и 10 тонн и т.д.

Их габариты позволяют разматывать как узкий, так и широкий листовой прокат, при самом различном внутреннем диаметре рулонов стали (от 500 до 650 мм).

Регулируемый привод позволяет нашим станкам производить работу на разных скоростях, осуществляя аккуратную размотку рулонов стали как не имеющей покрытия, так и окрашенной, оцинкованной и т.д.

Наши установки для  раскрутки рулонов оборудованы счетчиками длины, а направляющие и протягивающие валки, обеспечивают равномерную подачу рулонного листа без какого-либо его смещения. Это позволяет добиваться оптимального хода разматываемого материала, не допуская его проскальзывание и загрязнения.

Но размотка стальных рулонов – это только первый обязательный шаг при обработке металла.

Второй – это его первичный “раскрой” на металлические пластины нужной формы. Между тем современные требования крайне строги к погрешностям при нарезке металла – поэтому для выпуска качественной продукции необходимо точное и надёжное оборудование.

Такое оборудование есть у компании «Стальной выбор» и оно позволяет нарезать из рулонов металлические листы практически всех необходимых Вам размеров. Если Вам не подходит стандартный раскрой листов (1000х2000, 1250х2500, 1500х3000мм), обращайтесь к нам, мы обязательно поможем!

Всегда к Вашим услугам продольная и поперечная нарезка металлических листов нестандартных размеров!

В «Стальном выборе» раскрой металла может производиться с использованием различных технологий — от традиционной газовой резки и рубки металлических полос гильотиной до использования установок плазменной и лазерной кройки металла.

Использование этих передовых технологий позволяют нарезать металлические листы с лакокрасочным покрытием предельно аккуратно, не допуская разрушения полимерного слоя.  Наши гильотинные ножи также отличаются высоким качеством и остротой — что позволяет производить поперечную резку стальных полос с идеально ровной кромкой, без каких-либо вмятин и зазубрин.

Мы готовы работать с любыми объемами: от розничных до оптовых!

Заказать



  • Сравнение стальной и композитной арматуры

    С появлением более современных синтетических материалов металлическ. ..

    ЧИТАТЬ ДАЛЕЕ

  • Сортамент гладкой арматуры и ее применение

    Сталь…

    ЧИТАТЬ ДАЛЕЕ

  • Выбор профнастила для кровли

    В одной из предыдущих публикации мы детально рассказали о том, как …

    ЧИТАТЬ ДАЛЕЕ

  • Виды и использование сварной сетки

    Сварная сетка – это «полотно», сформированное из …

    ЧИТАТЬ ДАЛЕЕ

  • Расчет веса стального шестигранника

    Стальной шестигранник – одна из разновидностей сортового прок…

    ЧИТАТЬ ДАЛЕЕ

  • Виды труб для водопровода. Какие выбрать? Что учесть при монтаже?

    Широкий ассортимент – палка о двух концах. С одной стороны он…

    ЧИТАТЬ ДАЛЕЕ

  • Сталь профнастила и варианты защитных покрытий

    Профнастил, он же профлист, пользуется достаточно высоким спросом в…

    ЧИТАТЬ ДАЛЕЕ

  • Правильное крепление профлиста на крышу

    Профлист, он же профилированный лист или профнастил, в последние го…

    ЧИТАТЬ ДАЛЕЕ

  • Что лучше, швеллер или двутавр? Какой прокат прочнее?

    Двутавр и швеллер можно считать одними из самых популярных разновид. ..

    ЧИТАТЬ ДАЛЕЕ

  • Стальная полоса как элемент заземляющего контура

    С ростом количества разнообразной потребительской электроники в каж…

    ЧИТАТЬ ДАЛЕЕ

  • Метизы на все случаи жизни

    Строго говоря, термин «метизы» (аббревиатура от «…

    ЧИТАТЬ ДАЛЕЕ

  • Расчет веса вязальной проволоки

    Расчет веса проволоки, в основном, может потребоваться в двух ситуа…

    ЧИТАТЬ ДАЛЕЕ

  • Проверка качества и герметичности сварного шва труб и конструкций

    К монтажу металлопроката предъявляются достаточно жесткие требовани…

    ЧИТАТЬ ДАЛЕЕ

  • Особенности использования швеллера при обвязке фундамента

    Швеллер – это одна из разновидностей фасонного проката, отлич…

    ЧИТАТЬ ДАЛЕЕ

  • Гнутый стальной уголок: ГОСТ, виды, применение

    Гнутый стальной уголок – не самый популярный, но все же доста…

    ЧИТАТЬ ДАЛЕЕ

  • Коррозия металла

    Коррозия металла, в простонародье называемая ржавчиной, – это распа. ..

    ЧИТАТЬ ДАЛЕЕ

  • Когда и зачем нужно использовать металлические трубы для прокладки кабелей и проводов

    Трубный прокат имеет достаточно обширное применение, в том числе ис…

    ЧИТАТЬ ДАЛЕЕ

  • Доставка, приемка и правильное хранение арматуры

    Стальная арматура является незаменимым атрибутом практически любого…

    ЧИТАТЬ ДАЛЕЕ

  • Технология резки металла лазером

    …

    ЧИТАТЬ ДАЛЕЕ

  • Профнастил для всех

    Профнастил…

    ЧИТАТЬ ДАЛЕЕ

  • Инструкция о порядке приемки продукции по количеству П-6

    Утверждена постановлением Госарбитража при Совете Министров СССР от…

    ЧИТАТЬ ДАЛЕЕ

  • Колючая проволока для войны и мира

    Для современного человека колючая проволока — предмет накрепко ассо…

    ЧИТАТЬ ДАЛЕЕ

  • Металлоконструкции

    Современный индустриальный пейзаж нево…

    ЧИТАТЬ ДАЛЕЕ

  • Стальной рифленый лист: стандарты, виды, размеры, вес, использование

    Рифленый лист – разновидность листового металлопроката, отлич. ..

    ЧИТАТЬ ДАЛЕЕ

  • Металлопрокат – материалы и технологии

    Металлопрокат — это строго говоря, тот самый материал который опред…

    ЧИТАТЬ ДАЛЕЕ

  • Бесшовные трубы – производство и применение

    …

    ЧИТАТЬ ДАЛЕЕ

  • Характеристики и применение просечно-вытяжного листа

    Ассортимент производимых металлоизделий, даже без учета типоразмеро…

    ЧИТАТЬ ДАЛЕЕ

  • Порошковая окраска металлических изделий

    Окраска для металлических изделий — процедура совершенно необходима…

    ЧИТАТЬ ДАЛЕЕ

  • Сварочные электроды УОНИ: особенности, характеристики, использование

    Современный рынок предлагает широкий выбор различной продукции для …

    ЧИТАТЬ ДАЛЕЕ

  • Пробивка отверстий в металле: особенности технологии

    Пробивка отверстий в металле является одним из методов перфорации. …

    ЧИТАТЬ ДАЛЕЕ

  • Спецсталь: состав, изготовление, обработка

    Новые отрасли промышленности, бурно развившиеся во второй половине . ..

    ЧИТАТЬ ДАЛЕЕ

  • Проволока гост 3282-74

    Стальная проволока – самое простое и широко известное изделие из м…

    ЧИТАТЬ ДАЛЕЕ

  • Рубка металла: от зубила до станка

    Рубка металла – один из основных способов металлообработки, п…

    ЧИТАТЬ ДАЛЕЕ

  • Соединение швеллеров: способы и методика

    За счет своей формы, имеющей перпендикулярные ребра жесткости, швел…

    ЧИТАТЬ ДАЛЕЕ

  • Металлическая сетка – виды и производство

    Металлические сетки — один из наиболее востребованных видов стальны…

    ЧИТАТЬ ДАЛЕЕ

  • Монтаж профильной трубы: способы и необходимые принадлежности

    Профильная труба – один из самых удобных вариантов металлоп…

    ЧИТАТЬ ДАЛЕЕ

  • Инструкция о порядке приемки продукции по качеству П-7

    Утверждена постановлением Госарбитража при Совете Министров СССР от…

    ЧИТАТЬ ДАЛЕЕ

  • Зачем нужна стальная двутавровая балка?

    …

    ЧИТАТЬ ДАЛЕЕ

  • Как марка стали бесшовных труб влияет на их применение

    Использование любой разновидности металлоизделий зависит сразу от н. ..

    ЧИТАТЬ ДАЛЕЕ

  • Катанка и проволока — производство и использование

    Проволока — один из самых востребованных видов изделий из металла. …

    ЧИТАТЬ ДАЛЕЕ

  • Что такое сортовой металл, и чем он отличается от других

    Всю массу выпускаемого производителями металлопроката можно раздели…

    ЧИТАТЬ ДАЛЕЕ

  • Профильная труба – материалы, производство, применение

    Трубный металлопрокат предназначен не только для создания трубопров…

    ЧИТАТЬ ДАЛЕЕ

  • Технология соединения двутавров

    Двутавр, он же …

    ЧИТАТЬ ДАЛЕЕ

  • Типы и марки сварочных электродов

    Сварка металлов при помощи вольтовой дуги появилась в XIX веке и ст…

    ЧИТАТЬ ДАЛЕЕ

  • Производство и характеристики двутавровой балки

    …

    ЧИТАТЬ ДАЛЕЕ

  • Способы цинкования металла

    Железо и сталь — это материал из которого изготовлен скелет совреме…

    ЧИТАТЬ ДАЛЕЕ

  • Сварные трубы – технология, применение, достоинства

    ХХI век – это век трубопроводов. Труб для нефте- и газотранспортных…

    ЧИТАТЬ ДАЛЕЕ

  • Сортамент металлопроката: основные виды, определения и ГОСТы

    Сортамент металлопроката, выпускаемого современной промышленностью …

    ЧИТАТЬ ДАЛЕЕ

  • Швеллер — использование и нагрузка

    Швеллер — это один из видов фасонного стального проката. В поперечн…

    ЧИТАТЬ ДАЛЕЕ



Спасибо за обращение! Заявка отправлена.

Размеры и допуски листовой стали

Компания “Стальмира” может осуществлять прямые поставки листового проката ниже представленного ассортимента:

Нелегированная конструкционная листовая сталь EN 10025-2
Размеры
Марка стали Код материала Размеры, мм Нестандартная толщина
Толщина Ширина Длина до
S235JR 1. 0038 3-250 1000-4000 16000 7,9,11,13,14,16,17,18,22,26,28,32
S355J2 1.0577 3-300 1000-3500 16000 7,13,14,18,22,28,32
S355J2C
 1.0579 3-30 1000-3500 16000



Котельная сталь EN 10028-2
Размеры
Марка стали Код материала Размеры, мм Нестандартная толщина
Толщина Ширина Длина до
P265 GN 1.0425 3-250 1000-4000 14000 P 265 GN: 7,9,11,13,14,17, 26,28,32,42,52,75,85,95,125
P295 GN 1. 0481 5-120 1000-3500 12000
P355 GN
1.0473		 3-220 1000-3500 12000
16 Mo 3 1.5415 1,5-200 1000-3000 12000
13 Cr Mo 4-5 1.7335 3-160 1000-3000 12000
10 Cr Mo 9-10 1.7380 3-120 1000-2500 12000



Износостойкая сталь
Размеры
Марка стали Код материала Размеры, мм
Толщина Ширина Длина до
XAR 300 1.
8704		 3-50 1000-2500 12000
XAR 400 1.8714 3-100 1000-3000 12000
XAR 400 W – 4-40 1000-2500 12000
XAR 450 1.8722 3-100 1000-3000 12000
XAR 500 1.8734 3-100 1000-3000 12000
XAR 600 1.8735 4-40 1000-2500 12000
Fora 400 – 4-100 1000-3000 14000
Durostat 400 – 6-100 1000-2500 12000
Durostat 500 – 10-50 1000-2500 12000
Dillidur 325L 1. 8705 5-50 1000-3000 12000
Dillidur 400 V 1.8715 6-150 1000-3000 12000
Dillidur 500 V 1.8721 8-100 1000-3000 12000
Brinar 400 Cr 1.8703 5-25 1000-3500 14000
Brinar 400 1.8714 5-120 1000-3500 14000
Brinar 500
 1.8734 5-60 1000-3500 14000
X 120 Mn12 1.3401 1,5-40 1000-2000 6000



Мелкозернистая листовая сталь EN 10028-3
Размеры
Марка стали Код материала Размеры, мм
Толщина Ширина Длина до
P265 NH 1. 0487 5-120 1000-4000 14000
P275 NL 1 1.0488 5-120 1000-4000 14000
P275 NL 2
 1.1104 5-120 1000-4000 14000
P355 N 1.0562 3-220 1000-3500 13000
P355 NH 1.0565 3-220 1000-3500 13000
P355 NL 1 1.0566 3-220 1000-3500 13000
P355 NL 2 1.1106 3-220 1000-3500 13000
P460 NH 1.8935 4-180 1000-3000 13000
P460 NL 1 1. 8915 4-180 1000-3000
13000
P460 NL 2 1.8918 4-180 1000-3000 13000



Высокопрочная конструкционная листовая сталь EN 10025-6
Размеры
Марка стали Код материала Размеры, мм
Толщина Ширина Длина до
S690 Q 1.8931 2-200 1000-3500 13000
S690 QL 1.8928
S690 QL1 1.8988
S890 Q 1.8940 4-120 1000-3000
12000
S890 QL 1. 8983
S890 QL1 1.8925
S960 Q 1.8941 4-100 1000-3000 12000
S960 QL 1.8933



Высокопрочная горячекатаная листовая сталь подвергаемая гибке в холодном состоянии EN 10149-2
Размеры
Марка стали Код материала Размеры, мм
Толщина Ширина Длина до
S355 MC 1.0976 1,5-20 1000-2500 12000
S420 MC 1.0980 1,5-20 1000-2500 12000
S460 MC 1. 0982 1,5-20 1000-2500 12000
S500 MC 1.0984 1,5-16 1000-2500 12000
S550 MC 1.0986 1,5-16 1000-2500 12000
S650 MC 1.8976 1,5-16 1000-2500 12000
S700 MC 1.8974 1,5-16 1000-2500 12000



Конструкционная нелегированная мелкозернистая нормализированная листовая сталь EN 10025-3
Размеры
Марка стали Код материала Размеры, мм
Толщина Ширина Длина до
S355 NL 1. 0546 3-220 1000-4000 16000
S420 NL 1.8912 8-120 1000-3500 16000
S460 NL 1.8903 4-180 1000-3500 16000



Конструкционная мелкозернистая листовая сталь термомеханически прокатанная EN 10025-4
Размеры
Марка стали Код материала Размеры, мм
Толщина Ширина Длина до
S355 ML 1.8834 8-120 1000-4000 16000
S420 ML 1.8836 8-120 1000-3500 16000
S460 ML 1. 8838 8-120 1000-3500 16000



Листовая сталь, устойчивая к воздействию водородной атмосферы
Размеры
Марка стали Код материала Размеры, мм
Толщина Ширина Длина до
12 Cr Mo 19 5 1.7362 5-60 1000-2500 12000

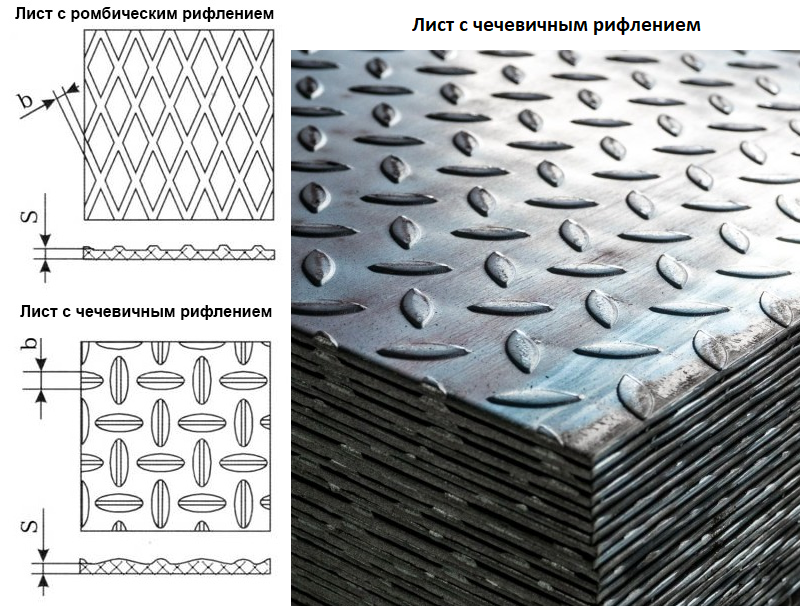

Рифленая листовая сталь согласно DIN 59220
Размеры
Марка стали Код материала Размеры, мм
Толщина Ширина Длина до
S235 JRG2 1. 0038 3/5-25/27 1500-2500 12000
S355 J2G3 1.0570 4/6-15/17 1500-2500 12000



Листовая сталь для улучшения EN 10083
Размеры
Марка стали Код материала Размеры, мм
Толщина Ширина Длина до
C 45 1.0503 2-150 1000-3000 12000
C 60 1.0601 2-150 1000-3000 12000
25 Cr Mo 4 1.7218 3-150 1000-2000 8000
42 Cr Mo 4 1. 7225 3-200 1000-2500 10000



Листовая цементируемая сталь EN 10084
Размеры
Марка стали Код материала Размеры, мм
Толщина Ширина Длина до
16 Cr Mo 5 1.7131 3-200 1000-2000 12000
20 Cr Mo 5 1.7147 3-200 1000-2000 12000



Листовая сталь для судостроения
Размеры
Марка стали Размеры, мм
Толщина Ширина Длина до
GL — A, B, D, E 3-120 1000-3500 16000
GL — A36, D36 ,E36 3-200 1000-3500 16000
NV — E36 6-120 1000-3500 16000
GL — F36 60-100 1000-3500 12000



Листовая сталь отвечающая стандарту ASME
Размеры
Марка стали Размеры, мм
Толщина Ширина Длина до
SA 516 Grade 60 3-130 1000-4000 14000
SA 516 Grade 70 3-200 1000-3500 13000
SA 387 Grade 12 CL 2 3-150 1000-3000 12000
SA 387 Grade 22 CL 2 4-80 1000-2500 12000
SA 383 Grade C 3-15 1000-2500 12000
SA 385 Grade C 3-15 1000-2500 12000
SA 387 Grade 5 5-60 1000-2500 12000
SA 203 Grade E 5-30 1000-2500 6000



Листовая конструкционная сталь, устойчивая к воздействию погодных условий EN 10025-5
Размеры
Марка стали Код материала Размеры, мм
Толщина Ширина Длина до
S355JOWP 1. 8945 1-12 1000-2500 max. 12000
S355J2WP 1.8946 1-12 1000-2500 max. 12000
S355JOW 1.8959 3-50 1000-2500 max. 12000
S355J2W 1.8965 3-50 1000-2500 max. 12000



Размерные допуски согласно стандарту EN 10051 для горячекатаных листов без покрытия

ДОПУСКИ ПО ДЛИНЕ Размеры в [мм]
Номинальная длина Допуски
Нижняя граница Верхняя граница
< 2000 0 + 10
≥ 2000 < 8000 0 + 0,005 x l
≥ 8000 0 + 40





ЛИСТЫ И ПОЛОСЫ из стали с установленным минимальным пределом текучести 420 MPa < R e ≤ 900 Mpa [Класс D]
Номинальная толщина Допуски при номинальной ширине
≤ 1200

> 1200

≤ 1500

> 1500

≤ 1800

 > 1800
≤ 2,00 ± 0,24 ± 0,27 ± 0,29 —
> 2,00 ≤ 2,50 ± 0,25 ± 0,29 ± 0,32 ± 0,35
> 2,50 ≤ 3,00 ± 0,28 ± 0,31 ± 0,34 ± 0,36
> 3,00 ≤ 4,00 ± 0,31 ± 0,34 ± 0,36 ± 0,38
> 4,00 ≤ 5,00 ± 0,34 ± 0,36 ± 0,39 ± 0,41
> 5,00 ≤ 6,00 ± 0,36 ± 0,39 ± 0,41 ± 0,43
> 6,00 ≤ 8,00 ± 0,41 ± 0,42 ± 0,43 ± 0,49
> 8,00 ≤ 10,00 ± 0,45 ± 0,46 ± 0,48 ± 0,56
> 10,00 ≤ 12,50 ± 0,49 ± 0,50 ± 0,52 ± 0,60
> 12,50 ≤ 15,00 ± 0,52 ± 0,53 ± 0,56 ± 0,64
> 15,00 ≤ 25,00 ± 0,56 ± 0,59 ± 0,63 ± 0,70



ДОПУСКИ ПО ШИРИНЕ Размеры в [мм]
Номинальная ширина необрезная кромка обрезная кромка
Нижняя граница Верхняя граница Нижняя граница Верхняя граница
< 1200 0 + 20 0 + 3
≥ 1200 < 1850 0 + 20 0 + 5
≥ 1850 0 + 25 0 + 6

Допуски для обрезных краев касаются стальных листов с номинальной толщиной ≤ 10 мм;
для номинальной для толщины ≥ 10 мм верхние допуски должны быть согласованы при оформлении заказа или запроса.

ДОПУСКИ ПО ПЛОСКОСТНОСТИ Класс А Размеры в [мм]
Номинальная толщина Номинальная ширина Доступы по плоскостности
Стандартные Специальные
≤ 2,00 ≤ 1200 18 9
> 1200 ≤ 1500 20 10
> 1500 25 13
> 2,00 ≤ 25 ≤ 1200 15 8
> 1200 ≤ 1500 18 9
>1500 23 12



ДОПУСКИ ПО ПЛОСКОСТНОСТИ Класс B,C,D Размеры в [мм]
Номинальная толщина Номинальная ширина Доступы по плоскостности
Класс B Класс C Класс D
≤ 25 ≤ 1200 18 23 должны быть согласованы при оформлении заказа
> 1200 ≤ 1500 23 30
> 1500 28 38



ДОПУСКИ ПО ТОЛЩИНЕ Размеры в [мм]
Номинальная толщина Класс А Класс B Класс C Класс D
Нижняя граница Верхняя граница Нижняя граница Верхняя граница Нижняя граница Верхняя граница Нижняя граница Верхняя граница
≥ 3 < 5 – 0,3 + 0,7 – 0,3 + 0,7 0 + 1,0 – 0,5 + 0,5
≥ 5 < 8 – 0,4 + 0,8 – 0,3 + 0,9 0 + 1,2 – 0,6 + 0,6
≥ 8 < 15 – 0,5 + 0,9 – 0,3 + 1,0 0 + 1,4 – 0,7 + 0,7
≥ 15 < 25 – 0,6 + 1,0 – 0,3 + 1,3 0 + 1,6 – 0,8 + 0,8
≥ 25 < 40 – 0,7 + 1,3 – 0,3 + 1,7 0 + 2,0 – 1,0 + 1,0
≥ 40 < 80 – 0,9 + 1,7 – 0,3 + 2,3 0 + 2,6 – 1,3 + 1,3
≥ 80 < 150 – 1,1 + 2,1 – 0,3 + 2,9 0 + 3,2 – 1,6 + 1,6
≥ 150 < 250 – 1,2 + 2,4 – 0,3 + 3,3 0 + 3,6 – 1,8 + 1,8
≥ 250 < 400 – 1,3 + 3,5 – 0,3 + 4,5 0 + 4,8 – 2,4 + 2,4



ДОПУСКИ ПО ДЛИНЕ ДОПУСКИ ПО ШИРИНЕ
Номинальная длина Нижняя граница Верхняя граница Номинальная ширина Нижняя граница Верхняя граница
< 4000 0 +20 < 40 0 +20
≥ 4000 < 6000 0 +30 ≥ 40 < 150 0 +25
≥ 6000 < 8000 0 +40 ≥ 150 ≤ 400 0 +30
≥ 8000 < 10000 0 +50
≥ 10000 < 15000 0 +75
≥ 15000 < 20000 0 +100



ДОПУСКИ ПО ПЛОСКОСТНОСТИ Класс N ДОПУСКИ ПО ПЛОСКОСТНОСТИ Класс S
Номинальная толщина Измерение длины Номинальная толщина Измерение длины
Группа стали L Группа стали H Группа стали L Группа стали H
1000 2000 1000 2000 1000 2000 1000 2000
≥ 3 < 5 9 14 12 17 ≥ 3 < 5 5 10 7 14
≥ 5 < 8 8 12 11 15 ≥ 5 < 8 5 10 7 13
≥ 8 < 15 7 11 10 14 ≥ 8 < 15 3 6 7 12
≥ 15 < 25 7 10 10 13 ≥ 15 < 25 3 6 7 11
≥ 25 < 40 6 9 9 12 ≥ 25 < 40 3 6 7 11
≥ 40 < 250 5 8 8 12 ≥ 40 < 250 3 6 6 10
≥ 250 ≤ 400 6 9 9 13 ≥ 250 ≤ 400 4 7 7 11



Вес кг/м 2
толщина [мм] масса/м ² [кг] толщина [мм] масса/м ² [кг] толщина [мм] масса/м ² [кг] толщина [мм] масса/м ² [кг] толщина [мм] масса/м ² [кг]
3 24 16 128 38 304 95 760 160 1280
4 32 17 136 40 320 100 800 165 1320
5 40 18 144 45 360 105 840 170 1360
6 48 19 152 46 368 110 880 175 1400
7 56 20 160 50 400 115 920 180 1440
8 64 22 176 55 440 120 960 185 1480
9 72 25 200 60 480 125 1000 190 1520
10 80 26 208 65 520 130 1040 195 1560
11 88 28 224 70 560 135 1080 200 1600
12 96 30 240 75 600 140 1120 210 1680
13 104 32 256 80 640 145 1160 220 1760
14 112 35 280 85 680 150 1200 230 1840
15 120 36 288 80 720 155 1240 240 1920

Сферы применения стального металлического листа

Металлический лист является одним из самых востребованных изделий металлопроката. Ни строительство, ни одна другая область человеческой деятельности не может обойтись без стального плоского проката (другое название для листа металлического). Изделия из листа металла окружают повседневную жизнь человека: пряжка на ремне, ложка, гаечный ключ, корпус автомобиля, большое количество художественных изделий… и основа всего этого — металлический лист.

Листовой прокат выпускается в форме листов и рулонов способом горячей или холодной прокатки. Для этого используются листопрокатные станы различных размеров и мощности, используется металл различных марок. На выходе – листы (рулоны) металла очень различного качества, которые отличаются качеством, точностью отделки, прочностью,  возможностями термообработки. Наиболее понятная характеристика проката – толщина листа, и от этого зависит очень многое в его строительном применении.

Горячекатаный или холоднокатаный прокат. Что выбрать?

Итак, листы металлические бывают двух видов — горячекатаные (г/к) и холоднокатаные (х/к). Чем же отличается холоднокатаный прокат от горячекатаного?

Мы выделим три основных различия, которые будут влиять на выбор того или иного листа:

  • Толщина,
  • Точность,
  • Прочность, пластичность.

Толщина листа

Горячекатаный лист значительно толще холоднокатаного. Вы не найдёте г/к лист тоньше 0,5 мм. Толщина горячекатаных листов достигает 200 мм, в то время как максимум холоднокатаных – всего 5 мм. Связано это с тем что х/к листы, изготовляемые из г/к заготовки, проходят несколько стадий обработки. Вначале, методом травления убирается окалина, и только после этого лист переходит на стан холодного проката. Именно поэтому холоднокатаный лист тоньше, чем лист горячего проката.

Точность изготовления

Такой параметр выше у листа холодного проката. Горячекатаному прокату свойственна высокая погрешность по толщине, а также неровность по всей поверхности. Это связано с тем, что после термообработки происходит коробление полотна, и его нужно дополнительно подвергнуть процессу рихтовки. При охлаждении металла лист сжимается, что снижает точность размера и формы продукции. К примеру, углы листа могут быть более округлые, чем у сравниваемого х/к листа. Не стоит забывать: на поверхности горячекатаного проката часто встречается окалина.

Листы холодного проката по своим параметрам имеют более высокую точность, они равномерны по толщине, не имеют окалины, а сама поверхность отличается гладкостью.

В приведенной ниже таблице можно сравнить параметры отклонений у листов с разным способом проката.

Толщина проката:

  • от 0,4 до 160 мм (фактически от 1,2 мм)

Толщина проката

  • от 0,3 до 5 мм (фактически до 3 мм)

Предельные отклонения по толщине:

  • от 0,1 до 0,4 мм для тонколистового проката

Предельные отклонения по толщине:

  • от 0,02 до 0,23 мм

Предельные отклонения по ширине:

  • от +10 до +15 мм

Предельные отклонения по ширине:

  • от +5 до +10 мм для нормальной точности
  • от +2 до +7 мм для повышенной точности
  • от +2 до +3 мм для высокой точности

Предельные отклонения по плоскостности проката на 1 метр длины листа

  • от +8 до +20 мм

Предельные отклонения по плоскостности проката на 1 метр длины листа

  • от +5 до +15 мм



Прочность

Неоднородная структура стали, прошедшей термическую обработку, влияет на прочность, которая неравномерно распределяется по листу. Но при этом деформационные остаточные напряжения ниже, чем у холоднокатаного листа.

В процессе обработки х/к листа поверхность металла становится более прочной, что повышает его механические свойства. Холоднокатаные листы при изгибе реже трескаются, а за счет выбора более мягких марок стали, можно повысить их пластичность.

Где применить металл?

Листовой прокат применяется в производстве автомобилей, судостроении, на строительном производстве и во многих сферах промышленности. Но, наравне с этим, он помогает решать различные задачи и в частном строительстве, и в быту. К примеру, из него можно соорудить кровлю, настил или стеновое ограждение. Также лист используется для облицовки стен, колонн, для создания декоративных панелей и других дизайнерских «находок». Листовой металл подходит для изготовления разнообразной тары (контейнеров, коробов, бочек и т. д.)

Толстый лист применим для создания металлокаркаса или в процессе возведения сварных конструкций. Тонколистовой металл подойдёт для облицовки внутренних и наружных стен, обшивки хранилищ, к примеру зерновых. Малая толщина листа позволяет изгибать его и создавать гнутые, профильные изделия. Вес листа легко посчитать по готовым справочным таблицам.

Подведём итог

Чтобы правильно подобрать нужный нам лист, стоит подумать, какие требования мы предъявляем к нему. При сравнении листов однозначно качественнее будет холоднокатаный металл. Горячекатаное полотно менее ровное, с перепадом толщин, с окалиной. Но г/к лист более дешёвый, если к изделию не предъявляются высокие требования, если недостатки поверхности не повлияют на качество конечного продукта, стоит выбрать именно этот лист. К тому же, долговечность листов с разной технологией проката примерно одинакова.

Виды и применение листового металла

Нет такой промышленной или бытовой сферы, где бы ни применялся металлический листовой прокат. Получают листовой металл в результате ковки металла или прокатки его на прокатных станах.
Металлический лист может быть изготовлен из стали различных марок, в том числе широко востребованной нержавеющей, а также из цветных металлов и их сплавов.
Классификация листового металла зависит от его качественных характеристик и подразделяется по следующим показателям:



  • Технологии изготовления листового проката. На прокатных станах металлические листы получают горячекатаным или холоднокатаным методом. Физико-механические свойства листового металла, полученного таким путем, имеют отличные показатели. Оба метода широко применяются в металлургической промышленности.
  • Габаритные показатели. Металлические листы имеют разную толщину: различают тонко- и толстолистовой прокат. Стандартные размеры длины и ширины листа прописываются в ГОСТ, хотя допускается выпуск продукции и нестандартных размеров.
  • Точность проката. Различают прокат с нормальной и повышенной точностью.
  • Плоскостность и характер обреза кромки (обрезная и необрезная кромка).

В качестве отдельных характеристик выступают марки металла, ее стали и сплавов.

Основные виды металлических листов

В процессе металлообработки получают листовой металлопрокат следующих типов:

  • Гладкий окрашенный лист. Габаритные параметры (толщина листа и его геометрические размеры) могут быть разными. Окрашенный листовой прокат отличается достаточно привлекательным и эстетичным внешним видом, а потому он часто используется в строительстве при проведении отделочных работ.

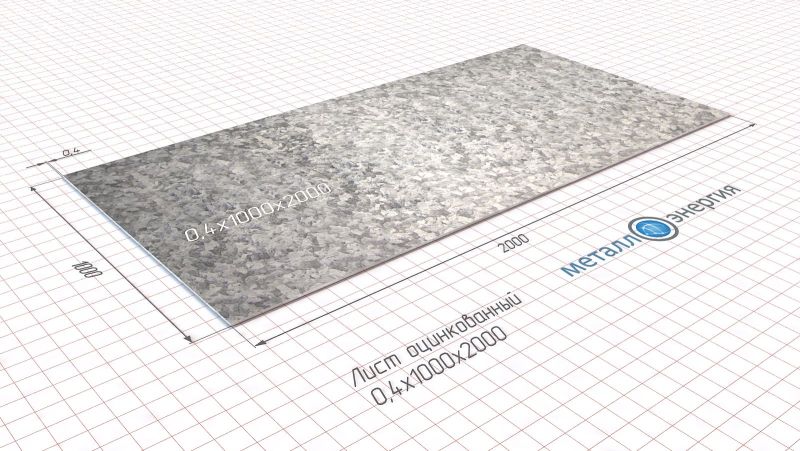

  • Гладкий оцинкованный листовой прокат. Металлический лист после формовки подвергается дополнительной обработке соединениями цинка. Такая обработка позволяет значительно повысить эксплуатационные характеристики материала. Повышается показатель устойчивости металлического проката к коррозии. Оцинкованный прокат отлично переносит температурные перепады и атмосферные воздействия. Благодаря таким характеристикам срок эксплуатации изделий из этого вида листового металла увеличивается.
  • Перфорированный листовой прокат. Во время обработки на специальных станках выполняют сквозные отверстия по всей площади металлического листа в установленной очередности. При этом количество и форма отверстий могут быть разными. Перфорируют листы для снижения веса проката, при этом узор перфорации и форму отверстий выбирают так, чтобы не снижались прочностные характеристики материала.
  • Профилированный листовой прокат. При профилировании (гофрировании) листу придается определенная форма (волнообразная, трапециевидная и т.д.). Это значительно увеличивает параметры жесткости проката. Изготавливают такой вид проката на профилегибочных станах.
  • Декоративный листовой прокат. Сюда относят листы с особыми видами поверхности: зеркальными, текстурированными, рифлеными и т.д. Такие листы широко применяются в строительстве при отделке и декорировании помещений.

Один из наиболее востребованных видов листового проката – это прокат из нержавеющей стали. Листы из нержавейки имеют высокие показатели жаропрочности, устойчивости к атмосферным воздействиям и температурным перепадам. Отличительной чертой листового проката из нержавейки является высокая степень устойчивости к коррозии. Эти характеристики продлевают срок службы листового металла.

Основные преимущества листового металла

Выбирая один из видов листового металла, в первую очередь учитывают его основные эксплуатационные характеристики. Физико-механические свойства листового проката могут значительно отличатся друг от друга. Например, профилированный лист, изготовленный проката толщиной менее 3-4мм, не обеспечит изделию высокие прочностные характеристики.
Среди основных преимуществ использования листового металла в промышленных или бытовых целях следует отметить:

  • Высокая технологичность. Металлический лист хорошо поддается различным видам обработки (резке, сварке, формовке и т.д.). Правильная геометрия листа позволяет максимально точно выполнять конструкторские расчеты, что в свою очередь позволяет сократить расходы материала.
  • Износостойкость. Конечно, эта характеристика во многом зависит от марки стали или сплава, которые используются при производстве листового проката.
  • Разнообразие видов. Как уже отмечалось, листы из металла могут быть гладкими, профилированными, перфорированными, поверхности металла – оцинкованными, крашеными и т.д. Всегда есть возможность подбора наиболее оптимального варианта для любой области.

Говоря о достоинствах, следует отметить: все они проявляются, только если материал используется по назначению. Например, перфорированный лист из нержавеющей стали, который показывает отличные эксплуатационные характеристики в условиях воздействия агрессивных сред, не обеспечивает изделию свойства изоляционного характера.

Основные области использования листового металла

Листовой металл – один из основных видов сырьевого продукта для изготовления разного рода оборудования. Он широко используется в большинстве промышленных областей:

  • Машиностроение и автомобилестроение;
  • Судостроение;
  • Сельское хозяйство;
  • Приборостроение;
  • Военная сфера;
  • Химическая и пищевая промышленность;
  • Производство различного вида оборудования, емкостей и резервуаров;
  • Производство бытовой техники.

Трудно переоценить масштабы использования листового металла в строительной сфере. Листами из металла облицовывают внешние и внутренние поверхности помещения, обустраивают заграждения, лестничные пролеты. Тонкий листовой прокат используют в качестве сырья для производства металлочерепицы. Листовой металл часто используют для создания уникальных элементов декора при оформлении интерьеров, выполненных в стиле модерн или лофт.

Вес листа стального – Калькулятор и таблицы

Листовой металл — это изготавливаемая прокаткой заготовка из определенного материала, чаще всего стали, которая находит широкое применение в промышленном производстве, строительстве, автомобилестроении и других отраслях.

Листовая сталь — самый популярный вид листовых заготовок, который производится по технологии холодной или горячей прокатки. В первом случае сталь будет называться холоднокатаной (максимальная толщина листа до 5 мм), а во втором — горячекатаной.

Калькулятор веса листового металла KALK. PRO позволяет рассчитать массу листовой стали по известной толщине и площади. Вы также можете ознакомиться с марочником металлов и нормативными документами в соответствующих вкладках инструмента. Калькулятор работает на основании ГОСТ 19903-74 «Прокат листовой горячекатаный».

Используя калькулятор можно найти вес листового проката любого размера и толщины, например листы 1, 3, 6, 8, 10 мм и т. д., стандартный материал – углеродистая сталь Ст3ст с плотностью 7850 кг/м3.

Для того чтобы рассчитать вес листового металла на нашем калькуляторе, необходимо придерживаться инструкции:

Вес листового металла, также можно рассчитать самостоятельно с помощью простых математических формул и таблиц по ГОСТ.

Данная таблица распространяется на листовой горячекатаный стальной прокат шириной 500-4400 мм, толщиной от 0,5 до 160 мм.

Размер листа (ТхШхД), ммТолщина листа, ммВес 1 метра квадратного, кгМасса листа, кг
0,5х1250х25000,53,9312,27
0,7х1250х25000,75,517,17
0,8х1250х25000,86,2819,63
1х1250х25001,07,8524,53
1,2х1250х25001,29,4229,44
1. 5х1250х25001,511,7836,80
2х1250х2500215,7049,06
2,5х1250х25002,519,6361,33
3х1250х2500323,5573,59
3,5х1250х25003,527,4885,86
4х1500х6000431,40282,60
5х1500х6000539,25353,25
6х1500х6000647,10423,90
7х1500х6000754,95494,55
8х1500х6000862,80565,20
1500х6000970,65635,85
10х1500х60001078,50706,50
12х1500х60001294,20847,80
14х1500х600014109,90989,10
16х1500х600016125,601130,40
18х1500х600018141,301271,70
20х1500х600020157,001413,00
22х1500х600022172,701554,30

Размер листа (ТхШхД), ммТолщина листа, ммВес 1 метра квадратного, кгМасса листа, кг
25х1500х600025196,251766,25
28х1500х600028219,801978,20
30х1500х600030235,502119,50
32х1500х600032251,202260,80
35х1500х600035274,752472,75
36х1500х600036282,602543,40
40х1500х600040314,002826,00
45х1500х600045353,253179,25
50х1500х600050392,503532,50
55х1500х600055431,753885,75
60х1500х600060471,004239,00
65х1500х600065510,254592,25
70х1500х600070549,504945,50
80х1500х600080628,005652,00
90х1500х600090706,506358,50
100х1500х6000100785,007065,00
110х1500х6000110863,507771,50
120х1500х6000120942,008478,00
130х1500х60001301020,509184,50
140х1500х60001401099,009891,00
150х1500х60001501177,5010597,50
160х1500х60001601256,0011304,00

стандарты размеров, толщина, ширина и длина материала различного вида проката

Металлический лист формата А4 представляет собой отличный строительный материал, который достаточно активно применяется для изготовления заборов, времянок, металлоконструкций, разных емкостей и многого другого. Возможность выбрать необходимый размер, толщину и конфигурацию значительно расширяет сферы использования этой продукции, из-за чего она пользуется большим спросом среди потребителей разных областей деятельности. Они особенно востребованы в промышленности: судостроение, автомобильная и машиностроение. Это далеко не полный список отраслей применения этого ценного продукта.

Весь ассортимент листового проката из металла делится на два главных типа: черный и цветной лист. В качестве сырья для изготовления товаров из первой группы применяется сталь и чугун, а также нержавеющая сталь. Химический состав цветного металла имеет большое количество дополнительных элементов (свинец, титан, цинк и многое другое). Благодаря этому он обладает отличными техническими характеристиками и многими областями использования.

Разновидности

В общепринятой классификации лист высококачественного металлопроката делится на несколько видов, среди которых:

  • Гладкий — вне зависимости от толщины и размеров, этот материл с выкрашенным внешним слоем обладает отличным эстетичным внешним видом. Главной сферой применения такой разновидности изделия являются работы по отделке.
  • Гладкий оцинкованный — после металлической формовки наступает дополнительная стадия обработки цинковым соединением. Это необходимо для увеличения эксплуатационных технических параметров. Такой сплав получает хорошую устойчивость к коррозийным изменениям, способен с легкостью переносить сильные температурные скачки и обеспечивает многолетний срок эксплуатации. Благодаря таких преимуществом он активно используется в многих сферах деятельности, а различные разновидности оцинкованных листов позволяют выбрать его для множества нужд на производстве.
  • Перфорированный — изделие обрабатывается при помощи специального станка, при помощи которого формируется сквозной узор для отверстий. Исходя из предназначения, диаметр и размещение отверстий могут корректироваться. Главной отраслью эксплуатации этого строительного материала являются отделочные работы.
  • Нержавеющий — обладает большим спроси среди современных потребителей. Они активно применяется для отделки и изготовления разных деталей. Главной особенностью этого материала служит его устойчивость к экстремально высоким показателям температуры и коррозийным изменениям, благодаря чему готовая металлоконструкция обеспечивает многолетний срок эксплуатации и сохранение прочности даже в неблагоприятных условиях.
  • Профилированный — декоративные изделия с гофрированной поверхностью. Они активно применяется для отделки разнообразных элементов. Нередко их закупают для обшивки стен или кровли.

Критерии выбора

Так как ассортимент передавлен большим количеством разных изделий, для правильного выбора потребуется обратить особое внимание на несколько критериев. Учитывая их, можно купить подходящий вариант, который полностью удовлетворяет требования покупателя и его финансовые возможности. Главным образом необходимо учитывать:

  1. Толщина листа металла. Горячекатаный лист сильно холоднее, чем холоднокатанный. Найти горячекатаный лист, имеющий толщину менее 0,5 практически невозможно, так как это показатель для них может составлять 200 мм (а у холоднокатаных — около 5 мм). Такая разница объясняется прохождением нескольких этапов обработки: травление (отвечает за утилизацию окалины) и переход на стан холодного проката. Именно благодаря этому удается добиться меньшей толщины.
  2. Точность изготовления. Этот критерий ниже у горячекатаного проката, так как для него характерна небольшое расхождение по толщине и шероховатости на поверхности. Такие особенности возникают из-за коробления полотна, осуществляемого после термической обработки, а также из-за необходимости проводить дополнительную рихтовку. При охлаждении металлического материала лист сжимается, в результате чего удается достичь большей точности в габаритах и форме конструкции.
  3. Прочность. Неоднородная стальная структура, которая подвергаюсь термообработке, оказывает влияние на показатель прочности, неравномерно распределяющейся по поверхности. Однако деформационные остаточные напряжения меньше, чем у холоднокатаного изделия. Вследствие обработки такого листа металлическая поверхность получает большую прочность, что увеличивает его характеристики. Благодаря этому они способны выдержать сильные нагрузки и сохранить свою целостность, а выбор более мягких марок стали позволяет улучшить их пластичность.

Преимущества

Выбирая товар, необходимо внимательно изучить его технические характеристики (толщина качественного металлического листа, качество, прочность и прочее), так как они могут значительно отличаться между собой. Поэтому настоятельно рекомендуется заранее ознакомиться с параметрами каждого изделия и сопоставить их со своими требованиями.

Главными плюсами применения этого материала (любого вида) можно смело назвать:

  • Широкий ассортимент. Металлические листы могут различаться между собой не только габаритами, толщиной и прочностью. Они могут иметь обрезанную кромку и выкрашенную поверхность, благодаря чему покупатель сможет подобрать оптимальный вариант для своих целей.
  • Устойчивость к износу. Оцинкованный лист обладает повышенной популярностью среди потребителей, связанны с деятельностью, где присутствуют агрессивные элементы или химические вещества. Высокий спрос связан с тем, что такое изделие устойчиво к коррозийным изменениям, не проводит тепло и обладает хорошей прочностью.
  • Технологичность. Этот продукт легко подвергается формовке, штамповке или сварочным работам. Правильная геометрическая форма позволяет осуществлять точные подсчеты для расходов, а также дает возможность взаимодействовать с металлоконструкциями, имевшими сложную форму.

Металлические листы не обладают едиными минусами. Недостатки выявляются только у определенного материала, который используется при изготовлении. К примеру, все разновидности перфорированного листа обладают устойчивостью к природным осадкам, внешнему урону и коррозийным изменениям. Но из-за наличия отверстий не получится добиться изоляции, поэтому такой продукт можно применять исключительно для отделочных работ.

Где используется

В зависимости от отдельных технических характеристик (ширина, толщина, используемый материал и прочее) листовой металл получил широкое распространение в современных сферах деятельности человека. Большое количество эксплуатационных характеристик делает его одним из самых востребованных изделий в производственном процессе. Он активно применяется в качестве главного сырья при создании разного оборудования, а также в строительстве и отделке помещений. Такой лист можно смело назвать незаменимой составляющей в:

  • Приборо и машиностроение.
  • Судо и авиастроение.
  • Сельское хозяйство.
  • Строительный бизнес.
  • Производство широкого спектра.

Определенные разновидности профильных листов могут применять для обшивки кровли и фасадов, а рифленые — для отделки лестниц и декодирования интерьера помещения.

Почему мы?

Сотрудничество с компанией Мегаметалл— это гарантия качественного обслуживания, лучшей продукции и доступной стоимости. Нашими главными преимуществами можно смело назвать:

  • Большой ассортимент, позволяющий выбрать подходящий вариант, удовлетворяющий любые требования клиента.
  • Доступные цены. Мы практикуем демократичную ценовую политику, а также предоставляем выгодные скидки для постоянных и оптовых покупателей.
  • Качественная продукция. Все представленные металлические листы полностью соответствуют стандартам ГОСТ.

Размеры листового металла: что вам нужно знать

Снижение производственных затрат всегда важно. Никто не хочет тратить больше, чем нужно? Ты знаешь что. И твой босс это знает.

Но, возможно, вы оба не знали, что простой способ избежать любых финансовых потерь — это понять стандартные размеры материалов, которые вы будете использовать.

Это особенно важно при разработке проекта из листового металла. Если бы ваша дочь использовала 50 листов плотной бумаги, чтобы сделать валентинки для своего класса, но использовала только 20% каждой части, вы бы разозлились, верно? Тот же принцип применим и к металлическим листам.

Зная стандартные размеры листового металла, вы можете гарантировать, что в вашем проекте будет использоваться как можно больше других стандартных материалов. Это поможет вам избежать ненужных расходов на отходы и производство по индивидуальному заказу , которые неизбежны, если вы не принимаете во внимание стандартные размеры листового металла.

Основы стандартных размеров листового металла

Давайте разберемся с болтами и гайками.

Листовой металл изготавливается из любого металла. Выбранный вами материал формуется в тонкие листы с использованием процесса, при котором создаются стандартные детали определенной толщины. Хотя сталь — преимущественно нержавеющая или оцинкованная — вероятно, является наиболее широко используемым типом листового металла для промышленного применения, можно получить листы из других типов металлов, таких как:

  • Brass
  • Copper
  • Алюминий
  • TIN
  • Титан
  • Никель
  • Platinum
  • Gold
  • Silver
9124
  • Gold
  • Silver
    • 9124
  • Gold
  • Silver

    • 4

  • Gold
  • Silver

    • 4

  • Gold
    • . Другими словами, не все металлы одинаковы, когда речь идет о таких вещах, как прочность и долговечность. Тщательно выбирайте.

    Листы и пластины — не одно и то же

    Будьте осторожны, покупатель. Хотя листовой металл и листовой металл иногда используются взаимозаменяемо, это не одно и то же. И они, конечно, не то же самое, что фольга.

    Различия?

    Как правило, листовой металл считается тоньше примерно 0,25 дюйма . Материал толщиной более 0,25 дюйма называется листовым металлом. А самые тонкие листы металла именуются фольгой.

    4 Факторы, которые необходимо учитывать при выборе размеров листового металла

    При выборе размеров листового металла необходимо учитывать несколько факторов. К ним относятся:

    1. Толщина
    2. Толщина
    3. Вес
    4. Размеры

    1. ИЗМЕРИТЕЛЬ

    В то время как в большинстве стран мира толщина листового металла измеряется в миллиметрах, в США толщина листового металла измеряется в калибрах. Чем больше калибровочный номер, тем тоньше лист. И наоборот, чем меньше калибровочный номер, тем толще лист. Стандарты, используемые для разработки системы размеров листового металла, были основаны на весе материала в листе определенного размера.

    2. ТОЛЩИНА

    Толщина листового металла должна учитываться не только из-за стоимости материала, но и из-за объема работы, необходимой для резки листа. Это не говоря уже о толщине материала, необходимой для любых изгибов.

    Более толстые листы труднее разрезать, а для изгибов требуются листы толщиной примерно в 1 или более раз больше, чем радиусы внутренних изгибов, чтобы избежать растрескивания или коробления.

    3. ВЕС

    Каждый лист определенного калибра имеет определенный вес. В США вес измеряется в фунтах на квадратный фут. В Европе и многих других частях мира вес измеряется в килограммах на квадратный метр.

    4. ХАРАКТЕРИСТИКИ РАЗМЕРОВ

    Существует множество стандартных размеров листового металла, в том числе:

    • 36 ”x 96”
    • 36 ”x 120”
    • 36 ”x 144”
    • 48 ”x ​​96”
    • 48 ”x ​​120”
    • 48 ”x ​​144”

    16.

    Конечно, можно найти производителя, который может выполнять индивидуальные заказы, но факт в том, что … экономия денег требует легкой воспроизводимости.

    Если производитель может использовать листы стандартных размеров и придерживаться таких методов резки, как базовая лазерная резка и профилирование листового металла, то стоимость вашего заказа будет ниже. Если вы можете снизить затраты, вам будет легче оправдать усовершенствования, такие как порошковое покрытие, более изящный металл и т. д.

    Самый простой способ определить, подходит ли ваша конструкция для изготовления, — это поговорить с вашим изготовителем листового металла. Партнеры-производители будут рады дать вам советы по снижению затрат и максимальному упрощению производства. Во многих случаях они сами экономят деньги, экономя ваши деньги!

    Размеры листового металла: знание — сила

    Понимание стандартных размеров листового металла означает больше, чем экономию денег.

    Владея стандартными размерами листового металла, вы сэкономите время на разработке проектов и их воплощении в жизнь. И вы будете уверены, что конечный продукт будет работать так, как должен.

    Когда придет время найти поставщика или производителя, вам будет гораздо проще перейти к делу и выбрать подходящего партнера.

    Знакомство с тонкостями стандартных размеров листового металла — это действительно инвестиция.

    (Эта статья была впервые опубликована в декабре 2018 г. и недавно обновлена.)

    Изготовление листового металла | Руководство по проектированию

    Спинка

    • Материалы

      Материалы по обслуживанию

      МАТЕРИАЛЫ ПОДГОТОВКА. Мы создали подробное руководство по заменителям смолы для АБС, поликарбоната, полипропилена и других формованных термопластов.



      Загрузить

    • Ресурсы

      Советы по дизайну Руководства и отчеты о тенденциях Истории успеха Вспомогательные средства дизайна Вебинары и выставки

      Блог Видео Часто задаваемые вопросы Преподаватели и студенты Глоссарий

      Отрасли Медицинский Аэрокосмическая промышленность Автомобильный Бытовая электроника Промышленное оборудование

    • О нас

      Кто мы Почему Протолабс? Исследования и разработки Награда за крутую идею Партнерские отношения Устойчивое развитие и социальное воздействие

      Карьера Инвесторы Места Нажимать Закупка

      Связаться с США
      Proto Labs, Inc.
      5540 Pioneer Creek Dr.
      Maple Plain, MN 55359
      Соединенные Штаты

      P: 877.479.3680
      F: 763.479.2679 .3680
      F: 763.479.2679
      .3680
      F: 763.479.2679
      .3680. Лучшее в своем классе онлайн-предложение

      После загрузки проекта детали вы получите онлайн-предложение, включающее производственный анализ, который поможет улучшить технологичность детали. В своем предложении вы также можете настроить количество и материал и увидеть изменения цен в режиме реального времени.

      Узнать больше

    Получить предложениеВойти

    Наши основные рекомендации по изготовлению изделий из листового металла включают важные аспекты проектирования, помогающие повысить технологичность изготовления деталей, улучшить внешний вид и сократить общее время производства.

    Максимальные размеры
      США Метрическая система
    РАЗМЕР 39 x 47 дюймов 990,6 мм x 1193,8 мм
    ДЛИНА ИЗГИБА 47 дюймов 1193,8 мм
    Минимальные размеры
      США Метрическая система
    ПЛОСКАЯ ЧАСТЬ 0,250 дюйма x 0,250 дюйма 6,35 мм x 6,35 мм
    ФОРМОВАЯ ЧАСТЬ 0,500 дюйма x 0,500 дюйма 12,7 мм x 12,7 мм

    Допуски

    Одна поверхность
      США Метрическая система
    Отводы +/- 1 градус +/- 1 градус
    Смещения +/- 0,012 дюйма +/- 0,304 мм
    Диаметры отверстий +/- 0,005 дюйма +/- 0,127 мм
    край в край/отверстие; отверстие в отверстие +/- 0,005 дюйма +/- 0,127 мм
    Крепеж к краю/отверстию +/- 0,010 дюйма +/- 0,254 мм
    Аппаратное обеспечение +/- 0,015 дюйма +/- 0,381 мм
    Изгиб к краю +/- 0,010 дюйма +/- 0,254 мм
    Изгиб в отверстие/оборудование/изгиб +/- 0,015 дюйма +/- 0,381 мм
    Несколько поверхностей
      США Метрическая система
    Элементы, разделенные двумя или более изгибами +/- 0,030 дюйма +/- 0,762 мм

    Допуски различаются в зависимости от особенностей детали, таких как изгибы, смещения, отверстия и вставленные детали.

    Если у вас возникли проблемы с получением руководства, щелкните здесь, чтобы загрузить его.

    Руководство по проектированию из листового металла

    Загрузите это руководство, чтобы изучить процессы, связанные с созданием деталей из листового металла, а также способы проектирования общих элементов и выбора правильного материала.

    United States of AmericaAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, Plurinational State ofBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo, the Democratic Republic of theCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Мальвинские островаФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГуин eaGuinea-BissauGuyanaHaitiHeard Island and McDonald IslandsHoly See (Vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Islamic Republic ofIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic ofKorea, Republic ofKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, the Former Yugoslav Republic ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldova, Republic ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana ОстроваНорвегияОманПакистанПалауПалестина, Государство ПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСен-БартельмиСент-Элена, остров Вознесения и Тристан-да-Кунья aint Kitts and NevisSaint LuciaSaint Martin (French part)Saint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Maarten (Dutch part)SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and the South Sandwich IslandsSouth SudanSpainSri LankaSudanSuriNameSvalbard and Jan MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, Province of ChinaTajikistanTanzania, Объединенная Республика ТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияМалые отдаленные острова СШАУругвайУзбекистанВануатуВенесуэла, Боливарианская РеспубликаВьетнамВиргинские острова, Британские Виргинские острова, СШАЗамбабаУоллис и ФутунаЗападная Сага0003

    Я согласен получать сообщения электронной почты, содержащие обновления службы и советы по дизайну от Protolabs и ее дочерних компаний.

    Материалы

    • Алюминий (1)
    • Латунь (2)
    • Медь (3)
    • Нержавеющая сталь (4)
    • Сталь: необработанный CR (5)
    • Сталь: CR Galvaneal и CR Galvanized (6)



    ПРОСМОТР МАТЕРИАЛОВ >

    Таблица толщины листового металла

    Поскольку детали из листового металла изготавливаются из одного листа металла, толщина стенки детали должна быть одинаковой. Толщина листового металла варьируется от 0,024 дюйма (0,609мм) до 0,250 дюйма (6,35 мм).

    Поскольку детали из листового металла изготавливаются из одного листа металла, деталь должна иметь одинаковую толщину стенки.

    Толщина листового металла варьируется от 0,024 дюйма (0,609 мм) до 0,250 дюйма (6,35 мм).

    Чистовая обработка

    Мы предлагаем сварные узлы, стандартную фрезерную обработку, обработку кромок и орбитальную шлифовку, а также ряд дополнительных вариантов отделки листового металла:

    • Шов, прихватка, и стежковая сварка
    • Вставка фурнитуры и заклепка: Стандартная фурнитура из листового металла PEM
    • Порошковое покрытие : Разнообразие цветов порошковой краски с текстурированной и нетекстурированной отделкой, включая цвета RAL. Посмотрите наши варианты порошковой окраски здесь
    • Трафаретная печать (одно- и двухцветная): Цвета смешаны, чтобы точно соответствовать большинству номеров Pantone
    • Комплекты : заклепочные и сварные POP
    • Покрытие : Анодирование, хромирование, цинкование и пассивация

    Для упрощения производства доступно порошковое покрытие собственного производства, а на детали наносится порошковое покрытие в соответствии с государственными постановлениями.

    Радиус изгиба

    Мы сохраняем допуск +/- 1 градус на все углы изгиба. Мы предлагаем широкий диапазон обычных радиусов изгиба, но наш стандартный радиус изгиба составляет 0,030 дюйма (0,762 мм). Это отраслевой стандарт и наиболее рентабельный. Длина фланца должна быть не менее чем в 4 раза больше толщины материала.

    Рекомендуется использовать одинаковые радиусы для всех изгибов, а длина полки должна как минимум в 4 раза превышать толщину материала.

    Кромки

    Формируем открытые и закрытые швы. Допуск на подгибку зависит от радиуса подгибки, толщины материала и особенностей вблизи подгибки.

    Мы рекомендуем, чтобы минимальный внутренний диаметр равнялся толщине материала, а длина обратной кромки равнялась 6-кратной толщине материала.



    Смещения

    Смещения используются для создания Z-образных профилей в деталях из листового металла. Мы смещаем допуск по высоте на +/-0,012 дюйма (0,304 мм) от верха листа до верха бланка и рекомендуем смещение 0,030 дюйма (0,762 мм).

    Дополнительные стандартные опции включают: доступны 0,060 дюйма (1,524 мм), 0,093 дюйма (2,362 мм), 0,125 дюйма (3,175 мм), 0,187 дюйма (4,749 мм), 0,213 дюйма (5,410 мм), 0,250 дюйма , (6,35 мм), 0,281 дюйма (7,137 мм) и 0,312 дюйма (7,924 мм).

    Отверстия и прорези

    Диаметр отверстий и прорезей должен быть не меньше толщины материала. Если материал толщиной 0,036 дюйма (0,914 мм) или тоньше, отверстие должно находиться на расстоянии 0,062 дюйма (1,574 мм) от края материала; если материал толще 0,036 дюйма (0,914 мм), отверстие должно находиться на расстоянии не менее 0,125 дюйма (3,175 мм) от края материала во избежание деформации. Если требуются аппаратные вставки, расстояние должно соответствовать спецификациям производителя.

    Выемки и выступы

    Вырезы должны быть не менее толщины материала или 0,04 дюйма (1,016 мм), в зависимости от того, что больше, и не могут быть длиннее, чем в 5 раз больше его ширины. Выступы должны быть не менее чем в 2 раза толще материала или 0,126 дюйма (3,200 мм), в зависимости от того, что больше, и не могут быть длиннее, чем в 5 раз больше его ширины.



    Зенковки

    Мы предлагаем как обработанные, так и формованные зенковки — конические отверстия, вырезанные в изготавливаемом объекте, позволяющие вставлять шурупы, гвозди или болты заподлицо с поверхностью.

    Мы рекомендуем измерять основные диаметры зенкеров от 0,090 дюйма (2,286 мм) до 0,500 дюйма (12,7 мм) с использованием одного из следующих стандартных углов: 82°, 90°, 100° и 120°.

    Допуск для большого диаметра формованной зенковки составляет +/- 0,010 дюйма (0,254 мм).

    Стальной лист

    – Райерсон

    Пожалуйста, войдите или продолжите как гость

    Почтовый индекс*

    Главная//Список запасов//Стальной лист

    Стальной лист Ryerson выпускается различных марок и толщины. Мы предлагаем углеродистый лист с покрытием, холоднокатаный, горячекатаный, окрашенный и в виде просечно-вытяжного листа. Общие области применения варьируются от каркаса конструкций и воздуховодов до каркаса машин. Доступные марки включают CS B, FS B, DS-B, DDS, EDDS, A36, A572-50, марки SS 30–55, марки HSLA 40–80 и A606.

    Готовы сделать заказ?

    Закажите сейчас онлайн!

    Свяжитесь с нами|Перейти к ресурсам

    Выберите тип:

    Алюминизированный – Тип покрытия 1, T1-40 Холоднокатаный лист – CS Тип B Низкоуглеродистый холоднокатаный лист – DS Тип B Раскисленный алюминий Гальванически оцинкованный, склеенный – ASTM A879 Оцинкованный – G60 C. T. Сухая оцинковка – G90 C.T. Сухая оцинковка – G90 No C.T. ПромасленныйГальванизированный отжиг – A60 Обозначение покрытияВысокая прочность, стойкость к истиранию – Ex-Ten 50 ASTM A1011 (A607)¹ Gr. 50Высокая прочность, стойкость к истиранию – Сопротивление истираниюВысокая прочность, стойкость к истиранию – ASTM A606 Тип 4Горячекатаный лист – CS-B НизкоуглеродистыйГорячекатаный лист – CS-B Протравленный и промасленный HSLAS-F/ Высокопрочный – HSLAS-F Gr. 50¹HSLAS-F/ Высокая прочность – HSLAS-F Gr. 80²

    Холоднокатаный, промасленный ASTM A1008 CS, тип B (A366 CQ)¹ ASTM A1008 DS, тип B (A620 DQ)² Соответствует RoHS

    Для получения дополнительной информации обратитесь к представителю Ryerson

    Узкие результаты:

    Измерять: — Выберите один –101112131416181

    2426Размер в дюймах: — Выберите один –36 х 12036 х 12036 х 14436 х 9636 х 9642 х 12042 х 12048 х 12048 х 12048 х 14448 х 14448 х 9648 х 9660 х 12060 х 12060 х 14460 х 14460 х 9660 х 9672 х 12072 х 14472 х 144

    Выберите для предложения Датчик Размер в дюймах Десятичная дробь в дюймах Приблиз. Вес. за кв. футов в фунтах Приблиз. Вес. за лист в фунтах.
    10 36 х 96 .1345 5,625 135,0
    10 36 х 120 . 1345 5,625 168,8
    10 48 х 96 .1345 5,625 180,0
    10 48 х 120 . 1345 5,625 225,0
    10 60 х 120 .1345 5,625 281,3
    11 36 х 96 . 1196 5.000 120,0
    11 36 х 120 .1196 5.000 150,0
    11 48 х 96 . 1196 5.000 160,0
    11 48 х 120 .1196 5.000 200,0
    11 48 х 144 . 1196 5.000 240,0
    11 60 х 96 .1196 5.000 200,0
    11 60 х 120 . 1196 5.000 250,0
    12 36 х 96 .1046 4,375 105,0
    12 36 х 120 . 1046 4,375 131,3
    12 42 х 120 .1046 4,375 153,1
    12 48 х 96 . 1046 4,375 140,0
    12 48 х 120 .1046 4,375 175,0
    12 48 х 144 . 1046 4,375 210,0
    12 60 х 120 .1046 4,375 218,8
    12 60 х 144 . 1046 4,375 262,5
    12 72 х 144 .1046 4,375 315,0
    13 36 х 96 . 0897 3.750 90,0
    13 36 х 120 .0897 3.750 112,5
    13 48 х 96 . 0897 3.750 120,0
    13 48 х 120 .0897 3.750 150,0
    13 48 х 144 . 0897 3.750 180,0
    13 60 х 120 .0897 3.750 187,5
    14 36 х 96 . 0747 3,125 75,0
    14 36 х 120 .0747 3,125 93,8
    14 36 х 144 . 0747 3,125 112,5
    14 42 х 120 .0747 3,125 109,4
    14 48 х 96 . 0747 3,125 100,0
    14 48 х 120 .0747 3,125 125,0
    14 48 х 144 . 0747 3,125 150,0
    14 60 х 96 .0747 3,125 125,0
    14 60 х 120 . 0747 3,125 156,3
    14 60 х 144 .0747 3,125 187,5
    14 72 х 120 . 0747 3,125 187,5
    14 72 х 144 .0747 3,125 225,0
    16 36 х 96 . 0598 2.500 60,0
    16 36 х 120 .0598 2.500 75,0
    16 36 х 144 . 0598 2.500 90,0
    16 42 х 120 .0598 2.500 87,5
    16 48 х 96 . 0598 2.500 80,0
    16 48 х 120 .0598 2.500 100,0
    16 48 х 144 . 0598 2.500 120,0
    16 60 х 96 .0598 2.500 100,0
    16 60 х 120 . 0598 2.500 125,0
    16 60 х 144 .0598 2.500 150,0
    16 72 х 120 . 0598 2.500 150,0
    16 72 х 144 .0598 2.500 180,0
    18 36 х 96 . 0478 2.000 48,0
    18 36 х 120 .0478 2.000 60,0
    18 36 х 144 . 0478 2.000 72,0
    18 42 х 120 .0478 2.000 70,0
    18 48 х 96 . 0478 2.000 64,0
    18 48 х 120 .0478 2.000 80,0
    18 48 х 144 . 0478 2.000 96,0
    18 60 х 96 .0478 2.000 80,0
    18 60 х 120 . 0478 2.000 100,0
    18 60 х 144 .0478 2.000 120,0
    19 48 х 96 . 0418 1.750 56,0
    19 48 х 120 .0418 1.750 70,0
    20 36 х 96 . 0359 1.500 36,0
    20 36 х 120 .0359 1.500 45,0
    20 36 х 144 . 0359 1.500 54,0
    20 42 х 120 .0359 1.500 52,5
    20 48 х 96 . 0359 1.500 48,0
    20 48 х 120 .0359 1.500 60,0
    20 48 х 144 . 0359 1.500 72,0
    20 60 х 120 .0359 1.500 75,0
    20 60 х 144 . 0359 1.500 90,0
    22 36 х 96 .0299 1.250 30,0
    22 36 х 120 . 0299 1.250 37,5
    22 48 х 96 .0299 1.250 40,0
    22 48 х 120 . 0299 1.250 50,0
    24 36 х 96 .0239 1.000 24,0
    24 36 х 120 . 0239 1.000 30,0
    24 48 х 96 .0239 1.000 32,0
    24 48 х 120 . 0239 1.000 40,0
    26 48 х 120 .0179 .750 30,0
    ¹. 02 – .10 углерод ².02 – .08 углерод A366 и A620 были заменены A1008.

    Купить карбоновый лист

    • Ссылка
    • Ресурс
      • Общий справочник
      • Твердость по Бринеллю
      • Окружность кругов
      • Таблица цветовых кодов
      • Метрическая система
      • Весовые формулы
      • Руководства по выбору
      • Лист и рулон углеродистой стали – PDF
      • Характеры
      • Закалка листа и рулона углеродистой стали и кромок
      • Допуски
      • Лист и рулон из углеродистой стали

    Толщина: 7, 36,0000” x 120,0000” x 0,1874”, 2361,1 фунта/лист

    Добавить примечания|Удалить

    Единица измерения

    фунтов

    Имя *

    Фамилия *

    Электронная почта *

    Почтовый индекс *

    Компания

    Центрировать штрих-код для поиска товаров.

    Количество:

    Единица измерения:

    Цена, Единица измерения:

    Справочный номер клиента:

    Уровень линии заказа:

    Заголовок Заказ на поставку:

    Номер заказа на покупку заголовка включен в ваш штрих-код и может иметь приоритет над предыдущими заказами на покупку в вашей корзине

    Руководство по проектированию листового металла | Обновление 2021 г.

    РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ ИЗ ЛИСТОВОГО МЕТАЛЛА

    Основы листового металла

    БЫСТРОЕ РУКОВОДСТВО

    Найдите то, что ищете.
