Размеры розетки: система стандартов электроустановочных устройств

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Чтобы обеспечить оптимальное размещение электроустановочных устройств в помещении, желательно знать точные размеры розетки. Конструкция состоит из контактной колодки, подрозетника и декоративной рамки, поэтому нужно принимать во внимание не только общие габариты изделия, но и величину всех его компонентов. Из этой статьи можно узнать о типовых и самых распространенных размерах розеток, а также стандартах, которые используются при их установке.

Размеры розеток различных производителей могут существенно различаться

Общие характеристики и размеры розетки по стандарту

Существуют определенные стандарты, которых нужно придерживаться в процессе монтажа розеток. Часть этих нормативов распространяется и на сами устройства.

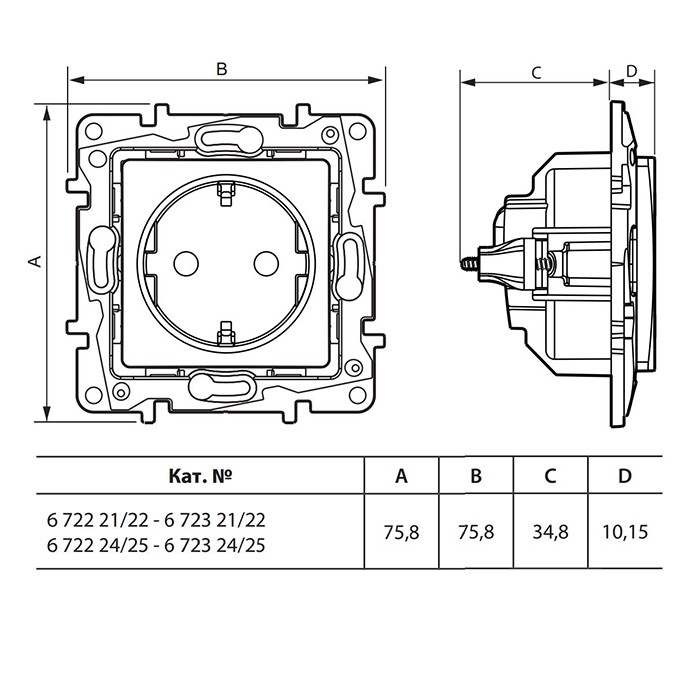

Размеры встроенной розетки Legrand Valena

По способу установки и типу конструкции розетки бывают:

встроенными;
накладными;
переносными.

Встроенные или утопленные изделия устанавливаются в стены из кирпича, бетона, камня, железобетона и прочих подобных материалов. Допускается монтаж в тонкие композитные перегородки. К таким материалам относятся гипсокартонные листы, МДФ и ДСП.

Технология монтажа розеток в гипсокартон достаточно проста. Электроустановочное устройство нужно поместить в заранее подготовленное отверстие и закрепить его. Фиксация механизма осуществляется за счет шурупов и специальных распорок, которые предусмотрены в подрозетнике. После установки устройство закрывается декоративной накладкой для розеток.

Накладные розетки применяются в тех случаях, когда проводка в помещении установлена открытым способом. Такой вариант обычно встречается в деревянных домах.

Важно! Правилами пожарной безопасности запрещено протягивать электрические кабели внутри бревен, поэтому монтаж электроустановочных устройств и всей проводки осуществляется только открытым способом.
Для этих целей предусмотрены специальные подрозетники.

Размеры тройного блока с розеткой и выключателями

Существует разновидность накладных розеток для пола. Эти изделия устанавливаются на плинтус. Такой вариант используется, когда прокладка проводов осуществляется уже после ремонта. При этом все кабели прячут внутри плинтусов.

В целом розетки накладного типа не так прочны, как встраиваемые варианты и часто бросаются в глаза. Чтобы место установки не привлекало лишнего внимания, устройство подбирается в тон стен или плинтусов. В качестве альтернативы могут использоваться тонкие накладные розетки. При общих размерах 86х86 мм, глубина таких изделий составляет всего 25 мм (китайская продукция).

Переносные варианты выполнены в виде удлинителей. Они дополнительно укомплектованы вилкой и шнуром. Чаще всего такие конструкции состоят из двух или трех розеток.

Корпусная часть розеток изготавливается из различных материалов:

пластика;
карболита;
керамики;
резины (каучук).

Размеры накладной розетки с заземлением

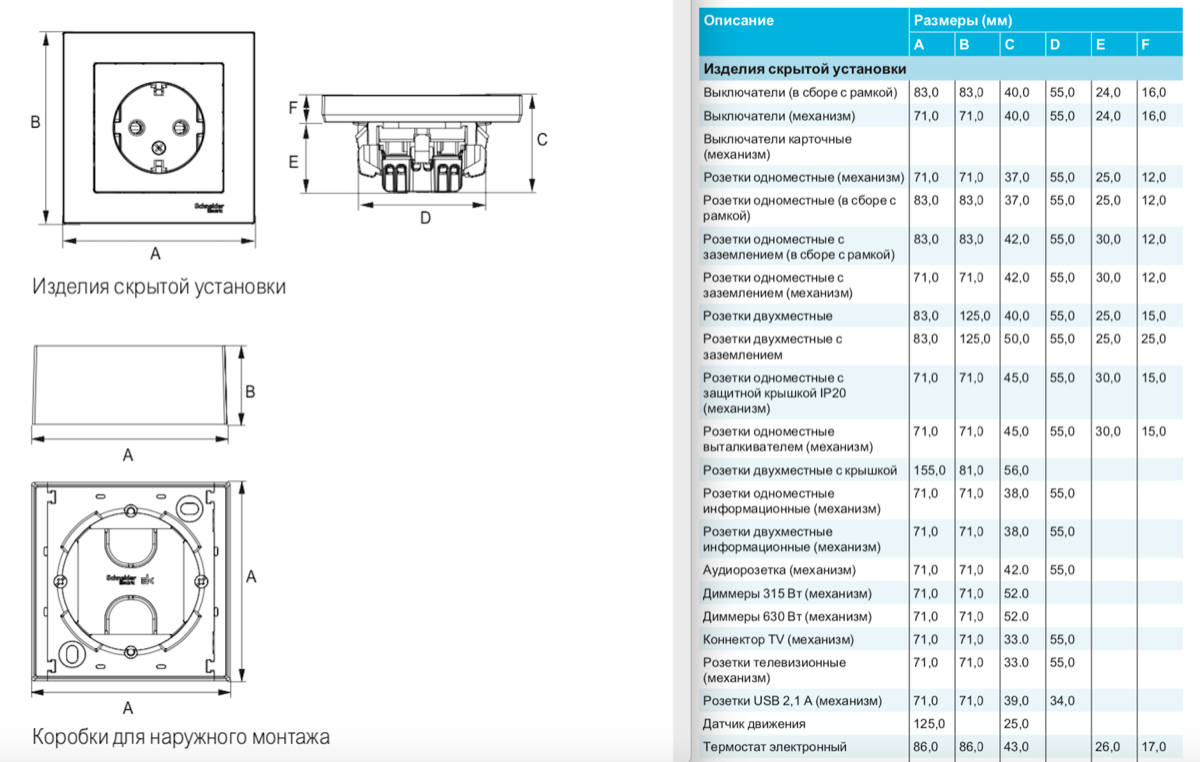

Размер розеток с рамкой зависит не только от производителя, но и от назначения конструкции, а также наличия дополнительных функций.

Типовые размеры утопленных в стену розеток

Для создания розеток встраиваемого типа производители чаще всего используют поликарбонат или пластик ABS с повышенными прочностными характеристиками. Такие изделия подходят как для жилых, так и для производственных помещений. Ширина пластиковых розеток составляет от 65 до 86 мм. Длина (высота) варьируется в пределах 65-366 мм. Глубина самых компактных изделий равна 11 мм. Максимально этот показатель может составлять 55 мм.

Размерная линейка типовых изделий:

Длина, мм	Ширина, мм	Глубина, мм
65	65	11
71	71	30
75	75	35
80	80	38
161	82	40
244	84	41
295	85	50
366	86	55

Минимальная дистанция между распорными лапками составляет 50 мм. Независимо от модели, это расстояние не должно превышать 71 мм. Рабочая температура розеток находится в пределах 25-35°С. Этот показатель является общим для всех производителей. Размеры двойных розеток не имеют четко выраженных стандартов. Параметры зависят от производителя, конструкционных особенностей изделия, а также дизайна.

Параметры самых распространенных моделей:

Элемент конструкции	Длина (высота), мм	Ширина, мм	Толщина, мм
Основание рабочей части	71	71	30,7
Защитная рамка на розетке	122	81	21,6

Двойные модели имеют один подрозетник. Короб для розеток такого типа имеет два разведенных клеммника. При этом монтажная часть, где размещаются провода, у них общая.

Важно! Материал проводов должен быть идентичным. Если для производства магистрального кабеля использовалась медь, то перемычка должна быть аналогичной – медной.

Технические характеристики розеток: стандарт напряжения в сети

Для России общепринятым стандартом напряжения в сети является 380 и 220В. Электроустановочные устройства, предназначенные для бытового использования, рассчитаны на 220В. Второй вариант применяется в промышленных целях. Это силовые розетки. Иногда трехфазные сети встречаются и в частных домах, где также может быть напряжение 380В, поэтому фурнитура должна быть соответствующей. В Японии и США стандартом напряжения считается 100-127В. Электрическая фурнитура, выпускаемая этими странами, не подходит для подключения к мощным сетям.

Розетки, применяемые в быту, рассчитаны на напряжение 220В

Розетки бытового назначения рассчитаны на подключение электрических приборов, мощность которых составляет не более 3,5 кВт, а сила тока – до 16А. Этим параметрам соответствует холодильник, стиральная машина, компьютер, телевизор и другая техника. В домашних условиях могут использоваться и более мощные потребители.

К ним относятся бойлеры и нагревательные котлы, работающие от электричества. В таких случаях требуется установка силовых розеток. Встречаются и промышленные варианты устройств, рассчитанные на силу тока до 32А. Их нередко применяют и в быту, где напряжение в сети составляет 220В.

Для подключения котла нужно закрепить только основные жилы – ноль и фазу, а также присоединить заземление, если таковое имеется. На отечественном рынке очень редко встречаются бытовые розетки, которые рассчитаны на большую силу тока, что вызывает некоторые сложности.

В гостиницах и других общественных местах, а также на предприятиях должна присутствовать маркировка по ГОСТу. Наклейки на розетку 220В размером 11х35 мм подходят под рамки большинства производителей. Они соответствуют требованиям пункта 11.6.2 о том, что все штепсельные устройства должны иметь отметку, где указан тип тока (переменный или постоянный) и номинальное напряжение сети.

Круглая розетка с заземлением в оригинальном деревянном корпусе

Размеры стандартных розеток штепсельного типа

В бытовых условиях используются штепсельные розетки. Этот тип соединения позволяет подключить электрические приборы к источнику питания через вилку. Сама конструкция имеет вид гнездового разъема, благодаря чему исключается вероятность того, что токоведущие части будут соприкасаться с посторонними предметами.

Габаритные размеры – это длина, ширина и толщина изделия. Стандартная величина розеток штепсельного типа составляет 80х80х34 мм. Хотя встречаются и другие варианты. Все зависит от типа конструкции и способа установки.

Стандартные параметры штепсельных розеток с двумя полюсами (250В, 6А):

Наименование	Длина, мм	Ширина, мм	Толщина, мм
Размеры утопленных розеток
РС6-252	80	80	34
РС6-122	81	81	43
2РС6-071 (двойная)	94	80	51
Размеры накладных розеток
РА6-252	60	60	37
РА6-123	60	60	37
2РА6-072 (двойная)	98	60	37
2РА36-043 (двойная)	98	60	37
2РА6-119 (двойная)	98	60	37
РА16-251 (двойная, боковое заземление)	60	60	48
РА16-117 (двойная, боковое заземление)	60	60	48

Обратите внимание! Все указанные в таблице розетки соответствуют четвертой категории размещения (крытые отапливаемые помещения с искусственной вентиляцией, отсутствие низких температур, слабая концентрация пыли, возможность регулировать температурный режим).
Они рассчитаны на умеренные и холодные макроклиматические районы (УХЛ).

Универсальная фурнитура: размеры рамок и розеток

Размеры выключателей с рамкой и всех розеток желательно знать еще на этапе проектирования коммуникаций. На основе этих данных подбирается оптимальное место для монтажа электроустановочных устройств в помещении.

Поскольку внешние габариты изделий у разных производителей отличаются, лучше заранее определиться с маркой и моделью электрофурнитуры. В этом и заключается основная сложность. Большинство владельцев на этапе проектирования и прокладки коммуникаций еще не знают точно, каким будет конечный ремонт. По этой причине покупка электроустановочных устройств, подрозетников и прочих комплектующих осуществляется непосредственно перед их монтажом.

Рамка позволяет объединить вместе две и более розетки

Величина электроустановочного устройства во многом зависит от декоративной накладки. Габариты видимой части утопленного изделия будут соответствовать размерам рамки для розетки, которая к ней прилагается. От этого показателя и нужно отталкиваться, выполняя расчеты для будущей проводки.

Штепсельные розетки и выключатели встраиваемого типа состоят из следующих компонентов:

суппорт;
механизм;
рамка;
лицевая панель (у выключателей – клавиши).

Некоторые производители предлагают комплекты в сборе. В остальных случаях детали нужно покупать отдельно. При желании можно менять дизайн розеток, благодаря съемным комплектующим. У стандартных рамок размеры универсальны, поэтому они подходят для всех электроустановочных устройств, принадлежащих одной серии. Их можно комбинировать с розетками, переключателями, диммерами и выключателями.

Рамки разных производителей имеют различные размеры, поэтому их необходимо покупать одновременно с розетками

Размерная сетка и особенности розеток Легранд

Компания Легранд (Франция) на протяжении многих лет занимает лидирующие позиции на европейском рынке. Продукция этого производителя отличается стильным дизайном, долговечностью и надежностью, а также приемлемыми ценами.

Стандартные размеры розеток Легранд (штепсельные):

Высота, мм	Ширина, мм	Глубина, мм
75	75	11
161	82	11
244	82	11
295	84	11
366	86	11

Штепсельные розетки экономичны, безопасны и просты в монтаже. Конструкции обладают влагозащитными свойствами. Компания предлагает сразу несколько линеек электроустановочных устройств, поэтому у покупателей есть огромный выбор.

Размерные параметры одинарных розеток Legrand (популярные серии):

Название серии	Высота, мм	Ширина, мм	Глубина, мм
Аллюр	75	75	11
Валена	82	82	11
Селян	84	161	11
Лайф	86	114	11

В таблице указаны размеры электроустановочных устройств вместе с рамками Легранд соответствующих серий. Глубина рабочей части изделий стандартна для всех розеток этого производителя. Она равна 43 мм.

Обратите внимание! В розетки с заземлением можно подключать только те вилки, которые имеют заземляющие контакты. Электроустановочные устройства Легранд могут эксплуатироваться в сети, где напряжение составляет 230В. Максимально допустимая нагрузка — 3,5 кВт.

Размеры современных розеток с рамками: Legrand, Schneider Electric и ABB Busch-Jaeger

Дорогие эксклюзивные модели электроустановочных устройств, как правило, имеют нестандартные габариты. Рамки под розетки элитного класса чаще всего гораздо больше, чем у обычных изделий. Если будущий дизайн интерьера не предполагает покупку дорогостоящих статусных моделей, можно ограничиться популярными вариантами, которые максимально приближены к стандартам.

Размеры розеток и рамок производителя Legrand

В качестве ориентира многие покупатели используют габариты розеток Легранд Валена. Продукция этого производителя соответствует европейским стандартам и при этом сочетает в себе оптимальные характеристики. Не обязательно ограничиваться только этим брендом. Существуют и другие производители, которые выпускают модели того же класса и качества. В большинстве случаев их размеры совпадут с габаритами розеток Легранд или будут максимально к ним приближены.

Внешние габариты одинарных розеток Valena составляют 82х82х11 мм. Глубина рабочей части – 43 мм. Для сравнения параметров можно взять модели других производителей, которые имеют аналогичный класс. Сопоставив данные, можно увидеть, что разница составляет всего лишь несколько миллиметров. В большинстве случаев при монтаже электроустановочных устройств такие расхождения не критичны.

Например, размеры розеток Basic 55 от немецкого бренда ABB Busch-Jaeger вместе с рамкой составляют 84х84х11 мм. Глубина механизма электроустановочных устройств – 41 мм. К тому же классу электрической фурнитуры относится продукция французской компании Schneider Electric. При общих габаритах 80х80х7 мм глубина механизма розеток Sedna составляет 44,6 мм.

Это значит, что можно смело ориентироваться на размерные параметры розеток с рамками Легранд Валена, которые берутся в качестве среднего показателя. Если же в процессе ремонта будут какие-то изменения, то продукция ABB Busch-Jaeger, Schneider Electric и других брендов того же класса без проблем впишется в общую картину.

Оригинальная продукция бренда Schneider Electric

Полезный совет! При монтаже одноместных и двухместных розеток со встраиваемой конструкцией желательно оставлять в стакане запас провода – примерно 5-6 см.

Стандартные рамки для розеток и формула для вычисления размеров

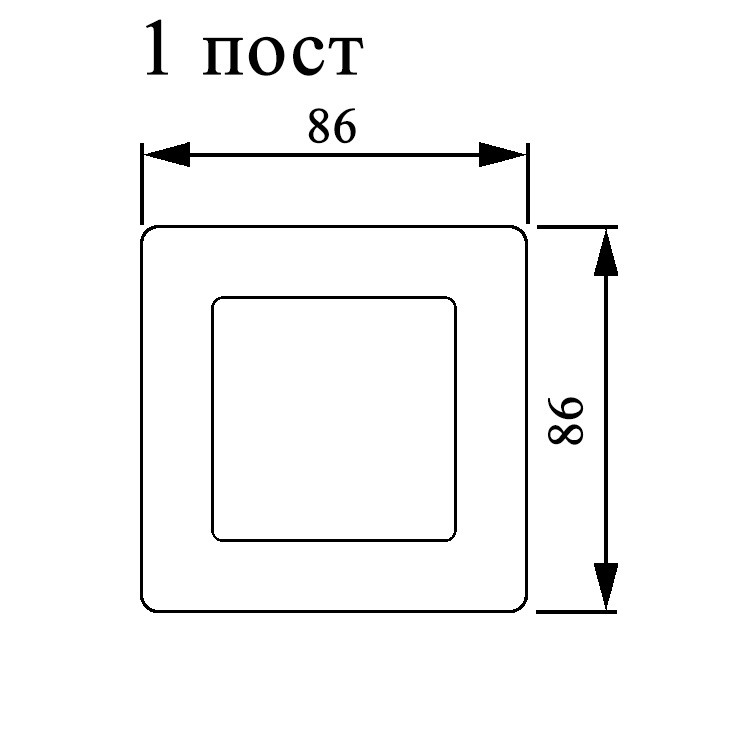

Если нужно узнать габариты рамок с двумя точками подключения, следует ориентироваться на размер двойных розеток Легранд этой же серии. То же самое касается конструкций с тремя и четырьмя механизмами.

Стандартные габариты блочных розеток Велена (с рамками):

Количество розеток в рамке, шт.	Высота, мм	Ширина, мм	Глубина, мм
2	82	153	11
3	82	224	11
4	82	295	11
5	82	366	11

Каждое свободное место под установку розетки в рамке называется «постом». Соответственно, рамки, рассчитанные на два механизма – двухпостовые и т.д. Не обязательно использовать серию Валена в качестве единственно возможного стандарта. Можно вычислить ширину изделий, воспользовавшись универсальной формулой:

Ширина одинарной розетки + (Количество розеток – 1 шт.) х 71 мм = Ширина блочной рамки

При желании узнать ширину розетки на 4 гнезда, например, от французского бренда Schneider Electric, расчет будет выглядеть так: 80 мм + (4-1) х 71 мм = 293 мм. Если одинарная розетка Sedna имеет габариты 80х80х7 мм, то четырехпостовая – 80х293х7 мм.

Чтобы вычислить размеры тройных розеток ABB Busch-Jaeger Basic 55, достаточно взять ширину однопостовой (84 мм) и снова воспользоваться формулой: 84 мм + (3-1) х 71 мм = 226 мм. В итоге габариты трехпостовой конструкции будут составлять 84х226х11 мм.

Статья по теме:

Установка подрозетников в бетонные стены и тонкие перегородки из гипсокартона
Нюансы монтажа коробок под электроустановочные устройства в полнотелые стены и тонкие перегородки, подробная технология.

Многопостовые или блочные розетки идеально подходят для спален, гостиных, кухонь и рабочих кабинетов. Они обеспечивают подключение сразу нескольких электроприборов к одному источнику питания.

Евро- и отечественные стандарты размещения розеток и выключателей

Для розеток предусмотрена система международных стандартов. Однако осталось еще много различий между электрической фурнитурой в разных странах. В основном это касается конфигурации вилки. Штырьки на ней могут иметь различную форму и располагаться на разном расстоянии. Это не могло не сказаться и на розетках.

Накладные угловые розетки на кухне

Конструкции большинства электроустановочных устройств достаточно просты, поэтому в основном схема подключения везде совпадает. С некоторыми розетками евростандарта не сочетаются вилки отечественного образца. Если в механизме предусмотрены плоские отверстия, штепсель с круглыми штырями просто не войдет. Габариты у всех розеток примерно одинаковые. Зато количество отверстий может быть разным, как и характер их размещения.

На величину устройства также влияет наличие заземления. Если общий размер встроенной розетки равен 185х190х85 мм, то такая же модель с контактами заземления будет иметь габариты 230х190х85 мм. Схема подключения также будет другой, поскольку в ней появляется третий кабель.

Различия между отечественными моделями и розетками европейского стандарта

Большую часть продукции на рынке составляют розетки типа С6, соответствующие европейскому стандарту. Диаметр штырьков в таких конструкциях составляет 4,8 мм. В розетках предусмотрены контакты заземления. Европейские устройства разработаны на основе немецких стандартов.

Еще встречаются в продаже розетки советского образца. У отечественных моделей штепсельного типа диаметр штырьков равен 4 мм. Они расположены на расстоянии 19 мм друг от друга. Этим параметрам соответствуют розетки типа С5, в которых не предусмотрены заземляющие контакты.

Розетка с заземлением и дополнительными USB разъёмами

Обратите внимание! Если в механизме имеется пружинный контакт, то к розетке подойдут вилки и европейского, и советского образца (С5 и С6).

Габариты современной фурнитуры, как и размеры коробок под розетки, гораздо меньше, чем у механизмов старого образца. По этой причине специалисты рекомендуют по возможности заменять металлические стаканы на пластиковые варианты этих изделий. Дело в том, что стальные лапки не способы обеспечивать нормальный упор. Такие розетки будут плохо фиксироваться в установочных отверстиях. Можно использовать специальные прокладки, но они будут лишь временной мерой и прослужат недолго.

Размеры стаканов под розетку и правила их размещения в комнатах

Подрозетники изготавливаются из древесины, металла и прочного пластика. Они применяются для фиксации электроустановочных устройств внутри стен помещения. Размеры отверстий под розетку зависят от величины монтажной коробки. Диаметр стаканов варьируется в пределах 50-70 мм, а глубина составляет от 40 до 80 мм. В среднем высота подрозетников равна 116 мм. Толщина этих изделий примерно 23 мм.

Типовые размеры монтажных коробок:

Диаметр, мм	Высота, мм	Глубина, мм
50	116	40
60	116	45
65	116	68
68	116	70
70	116	80

Чаще всего для монтажа электроустановочных устройств используются круглые коробки диаметром 68 или 70 мм. Для формирования отверстий под них применятся коронки для розеток величиной 70-72 мм. В продаже встречаются подрозетники универсального типа. Эти изделия имеют большой размер – 83 мм.

При монтаже стаканов под розетки нужно выбирать ту высоту, которая соответствует требованиям комнаты. По европейскому стандарту электроустановочные устройства должны размещаться в разных частях помещения. Распределение розеток по комнате имеет свои преимущества, поскольку не нужно будет использовать удлинители. Этот вариант более удобен, чем монтаж блочной конструкции в одном месте.

Полезный совет! Рассчитывая количество розеток для помещения, желательно добавить небольшой запас.

Монтажные размеры установочной коробки KP 67/3 для твёрдых стен

Основные правила проектирования проводки:

Желательно заранее спланировать обстановку. Подбирая место под монтаж электроустановок, следует учитывать расстановку мебели и предполагаемое размещение бытовых приборов.
К розеткам обеспечивается свободный доступ. Нельзя перекрывать электроустановочные устройства предметами мебели и другими габаритными объектами.
Расстояние между розетками рассчитывается таким образом, чтобы можно было беспрепятственно убрать любую часть помещения с помощью пылесоса.
Расположение электроустановочных устройств зависит от назначения комнаты. В складских помещениях их размещают недалеко от входа. В жилых комнатах желательно устанавливать розетки в зоне отдыха.
Высота установки розеток и выключателей зависит еще и от дизайна помещения. Кроме этого следует учитывать рост владельца.

Стандарты размещения монтажных коробок для розеток в помещении

По европейскому стандарту розетки для подключения бытовой техники должны размещаться на высоте 30 см от уровня пола. Этот вариант размещения имеет свои преимущества, поскольку провода приборов будут находиться внизу. Таким образом, они не будут сильно бросаться в глаза и портить внешний вид интерьера, а также не будут создавать проблем при расстановке мебели. Кроме этого шнуры, которые располагаются на полу, не мешают проходу.

Расположение розеток в плинтусе с использованием электроустановочных кабель-каналов

Выключатели монтируются на высоте 90 см. Данный параметр считается оптимальным вариантом, поскольку каждый член семьи может без проблем включить освещение. Выключателем, установленным на этом уровне, сможет пользоваться даже ребенок. По советским стандартам розетки устанавливаются на высоте 90 см от уровня пола. Преимущество этого способа заключается в отсутствии необходимости наклоняться для того, чтобы подключить или отключить вилку.

Кроме этого по стандарту высота рабочего места составляет 0,75-0,8 м, а это значит, что розетка на высоте 0,9 м будет находиться над столом. Благодаря этому к сети можно будет подключить любые настольные приборы (светильник, аудиоаппаратуру, оснащение для аквариума), даже если у них короткий шнур. В то же время маленькие дети не могут дотянуться до такой розетки. Руководствуясь данными правилами можно установить розетку как в бетонные стены, так и в перегородки, выполненные из других материалов.

ГОСТом регламентировалось положение не только розеток, но и выключателей. Оптимальным уровнем для размещения тумблера считалась высота 1,6 м. Благодаря этому выключатель всегда находился в поле зрения. При такой установке тумблер размещается на уровне головы, поэтому его легко найти в помещении, даже если рядом располагается мебель.

В прихожей можно ограничиться монтажом 2-3 розеток. Этого хватит для подключения электрической сушилки для обуви и пылесоса. Если в коридоре есть полки, можно установить рядом с ними еще один разъем для зарядки телефона. В ванной комнате обычно присутствует водонагреватель и стиральная машина. Некоторые люди используют в помещении фен для сушки волос и электрическую бритву. Для этой комнаты достаточно будет 2-3 розеток.

Влагозащищенная розетка с крышкой для ванной комнаты

В гостиной размещается большое количество электроприборов. Поэтому рекомендуется устанавливать 1-2 розетки в каждой стене помещения. Желательно использовать блочные конструкции. В кухне также присутствует большое количество бытовой техники и различных приборов. Некоторые из них работают постоянно, другие используются периодически. Розетки в этом помещении устанавливают в соответствии с нормами безопасности. Для спальни достаточно 4 разъемов.

При установке розеток особое значение нужно уделить комфорту и безопасности. А размеры электроустановочных устройств и их характеристики подбираются в соответствии с требованиями сети и приборов. Придерживаясь общепринятых стандартов и техники безопасности, можно без проблем установить розетки самостоятельно.

Евро размеры розеток и выключателей. Оптимальная высота установки розеток и выключателей – советские и европейские стандарты. Розетки иного назначения

От правильно выполненного электромонтажа зависит безопасность использования электричества в доме или квартире. Особое внимание стоит уделить установке розеток, которые, кроме соответствия по подобранной мощности и степени защищённости, должны быть установлены по правилам устройства электроустановок. Высота установки розеток, также имеет большое значение, и обычно, зависит от помещения, в котором осуществляется монтаж этого элемента электрической арматуры.

Высота монтажа устройства для каждого помещения регулируется ПУЭ. Этот документ предписывает устанавливать эти электротехнические устройства следующим образом:

Производственные помещения — устанавливать элементы электротехнической арматуры следует на высоте 0,8 — 1,0 метра. Если есть возможность осуществить подводку кабеля сверху, то высота установки может составлять 1,5 м.

Для подключения мощных электроустановок в производственных помещения используются только розетки, предназначенные для такого вида приборов.
В жилых и административных зданиях, а также в лабораториях, допускается ставить розетки на высоте не более 1 метра от уровня пола. Основным критерием выбора высоты монтажа изделия, является удобство подключения электрических приборов. Если плинтус изготовлен из несгораемого материала, то в таких помещениях устройства могут быть установлены на уровне пола.

Правильная подводка электрического кабеля, при таком варианте размещения, осуществляется по наружному кабель-каналу.
В различных детских учреждениях розетки устанавливаются на высоте 1,8 метра.
В помещениях торговли и общественного питания силовые элементы электротехнической арматуры должны быть установлены на высоте 1,3 м.
Высота установки в общественных зданиях должна быть не более 1 метра.
имеет большое значение, и, несмотря на то, что это помещение является наиболее энергозависимым, где угодно располагать элементы электротехнической арматуры не рекомендуется. В этом помещении розетки следует устанавливать на высоте 0,8 — 1,0 метра от уровня пола и 10-15 сантиметров над столешницей, а также необходимо правильно расположить данные элементы электроарматуры относительно водопровода и газовой трубы.
также следует осуществлять по правилам. Расстояние от пола до розетки в помещениях с высокой влажностью также должно осуществляться на уровне 80 — 100 см.

Кроме этого, необходимо соблюдать удалённость этого элемента от водозаборной арматуры, от водопроводных труб и стояка, а также полностью исключить вероятность попадания на элемент электротехнической арматуры водяных брызг.

Высота установки розеток в спальне и кабинете

В спальне можно устанавливать розетки на высоте не более 1 метра, исключением является только установка телевизора на стене, когда высота установки прибора превышает 1 метр. Для удобства можно использовать монтаж электротехнического устройства непосредственно возле кровати на высоте 0,6- 0,7 метра. Рекомендуется установить по 1 розетке, по обе стороны кровати.

Размещённые на этой высоте элементы электроарматуры позволяют легко подключить светильники, которые устанавливаются на прикроватной тумбе, или любые другие электрические приборы.
Высота розеток для телевизора, который планируется установить в спальне рассчитывается по следующей формуле:
H= A + B/2
В данной формуле H — высота установки розетки; А — высота установки телевизора на стене; В — высота телевизора.
Розетка для телевизора размещается непосредственно за электронным устройством. Если совместно с телевизором устанавливается дополнительное оборудование, которое потребует наличия дополнительной розетки, то на той же высоте, которая была рассчитана с помощью формулы, устанавливается двойная евророзетка.

Другие розетки, рекомендуется размещать на высоте 30 — 40 см от уровня пола. Такой способ монтажа позволяет скрыть элементы электрической арматуры. Розетки и выключатели не добавляют помещению эстетики, поэтому размещение их в нижней части стены значительно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно оставить розетки на прежней высоте, заменив, при необходимости накладные модели, внутренними устройствами. В этом случае, значительно улучшится внешний облик спальни или любой другой комнаты.

Для установки розеток в кабинете действуют такие же правила, как и для монтажа электротехнических элементов в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Размещать устройства следует возле рабочего стола. Если используется ИБП для компьютера, то розетки следует размещать на небольшой высоте, чтобы установленный на полу источник бесперебойного питания, можно было поместить без значительного натяжения рабочего провода, который, в большинстве случаев не превышает длины 1 метра.

Для подключения сплит-системы, наоборот, рекомендуется размещать данный элемент электротехнической арматуры на высоте около 1 метра, непосредственно под прибором.

Высота установки розетки в детской комнате

В детской комнате, при наличии маленьких детей, лучше устанавливать электроарматуру от пола на максимально разрешённой высоте или использовать устройства, оборудованные защитными шторками, а лучше, комбинировать эти два норматива. Для того чтобы отключать розетки в детской комнате дистанционно, можно приобрести и установить «умную розетку», управление которой можно будет осуществлять с помощью телефона или компьютера.

Евростандарты на высоту установки розеток

Многие строительные нормы, «кочуют» вместе с технологическими новшествами. В нашей стране высота установки розеток и выключателей евростандарта, часто отличается от тех норм установки, по которым строительные организации работали в прошлом столетии. В современном жилом помещении электротехнические элементы евростандарта устанавливают на высоте 40 — 45 см от плиты межэтажного перекрытия. Выключатели устанавливают, в этом случае, на расстоянии 1 метра от чернового пола. Такие нормы установки электротехнической арматуры имеют следующие достоинства:

Располагаются низко и не портят интерьер комнаты.
Выключить свет, при необходимости, может даже ребёнок 4 — 5 лет.

Можно сделать розетку ниже уровня стола. В этом случае очень удобно подключать электрические приборы выполняя, какие либо действия на рабочем месте. Нижнее подключение, также позволит использовать, при необходимости, удлинители меньшей длины.
Устройства, установленные на небольшой высоте по стандарту евро, при наличии маленьких детей в доме, должны быть оборудованы защитными шторками. Такие устройства, после извлечения штепселя, надёжно перекрывают доступ к внутренней части розетки.
Евростандарт распространяется только на жилые комнаты, если необходимо установить современные розетки на кухне, то в этом случае высота расположения элемента электротехнической арматуры должна составлять около 1 метра от уровня пола.
Вне зависимости от места установки, розетки не должны располагаться ближе 10 см от дверных и оконных проёмов, а также от углов комнаты.

Как правильно устанавливать розетку видео смотрите ниже:

Заключение

На какой высоте делать розетки, ясно из данного материала, но для безопасной эксплуатации электрических устройств, требуется выполнение большого количества нормативов и правил. Расстояние от пола до розетки, обычно не превышает одного метра, для установки на кухне или в ванной комнате, и 30 см — в жилых помещениях. Ставить розетки можно самостоятельно, но для того чтобы при проведении работ избежать несчастных случаев, следует обесточить домашнюю электросеть. Если поставить элементы электротехнической арматуры собственными силами затруднительно, то следует обратиться за помощью к профессиональным электрикам, которые произведут установку розеток от пола на высоте, на которой пользоваться данными устройствами будет удобно и безопасно.

Перед тем, как приступить к непосредственной установке розеток и выключателей необходимо заранее спланировать их расположение. Составить план размещения электроприборов в комнате, составить схемурасположения розеток и выключателей , рассчитать необходимое их количество для каждого помещения.

К примеру, если это жилая комната то в ней, как правило, будут располагаться телевизор, компьютер, настольные светильники и бра.

Все эти моменты нужно учитывать на самом этапе подготовки к электромонтажу.

Наверняка перед установкой розеток или выключателей вы задавались вопросом о выборе высоты их расположения.

Если вам необходимо установка этих элементов по всем нормам и правилам тогда предлагаю заглянуть в «Библию электрика» — Правила Устройства Электроустановок (ПУЭ) в раздел касающийся монтажа электропроводки жилых домов.

Расположение розеток

— в жилых помещениях устанавливаются на высоте 0.2-0.3 м от поверхности пола. Для семьи, в которой есть маленькие дети, желательно устанавливать розетки с защитными шторками, так как на такой высоте они легкодоступны ребенку.

— в кухонных помещениях как правило на высоте 1. 3 м от пола. Это значение может изменяться с учетом высоты и расстановки вашей мебели. Также не забывайте требования пункта 7.1.50 ПУЭ: минимальное расстояние от розеток до газопроводов должно быть не менее 0,5 м;

— в помещениях с повышенной влажностью (ванны, душевые, сауны) розетки устанавливают на высоте 1 м. Запрещено устанавливать розетки непосредственно в душевых кабинах.

Расположение выключателей

Существует много дискуссий о том на какой высоте устанавливать выключатели – по плече или под руку?

В советские времена выключатели располагали на высоту плеча взрослого человека, это примерно 170-180 см.

В нынешнее время выключатели устанавливают по так называемому евростандарту: располагая со стороны дверной ручки на расстоянии не меньше 10 см от дверного проема, высота установки — на уровне опущенной вниз руки примерно 0.8-0.9 м. Многим это кажется более удобным, чем советский стандарт.

Что касается правил, то ПУЭ не дает конкретных значений по расположению выключателей. Единственное что нужно помнить:

Из выше перечисленных норм и правил, по расположению розеток и выключателей в домах и квартирах, не нужно забывать о таких важных принципах как – практичность и удобство.

Ведь если вы проживаете в частном доме или квартире и вам по техническим соображениям или по потребности нужно изменить указанные расстояния то думаю, что ничего страшного в этом не будет, как говорится, каждый хозяин делает под себя. Но и не стоит забывать про безопасность, свою и своих близких (ПУЭ 7.1.50).

А если вы размещаете электроаппараты, где то, в магазине или каком не будь общественном месте, тогда конечно лучше прислушаться к данным правилам ПУЭ и сделать все как нужно, для того, что бы не пришел потом какой не будь инспектор и не оштрафовал владельцев за несоблюдение общепринятых норм и правил.

Похожие материалы на сайте:

Электрика в доме

20/07/2011 11:22:17

Высота установки розеток и выключателей

В процессе строительства дома или ремонта квартиры очень часто возникает вопрос — на какой высоте от пола должны быть установлены выключатели и розетки?

Также нет никакого пресловутого Евростандарта. Делается так, как удобно людям. А как удобно? В различных источниках можно встретить совершенно различные данные. В основном эти источники заявляют следующее: высота установки выключателей от уровня чистого пола составляет 85-90 см, а розеток 30 см.

Продиктовано это следующими причинами. Человеку удобнее включать свет по ходу движения не поднимая руки. Если сделать ниже, человек будет тянуться, выше — поднимать руку.

Какой должна быть высота установки розеток по правилам?

Следуя этим рекомендациям я сделал выключатели на уровне от 85 до 90 см и понял, что для моего роста 178 см — это низко! Чтобы включить свет я вынужден был выпрямлять руку полностью, а это оказалось не комфортным. Тогда я провел ряд экспериментов с собой и другими домочадцами, в том числе детьми и определил, что оптимальная высота установки выключателей от уровня чистого пола составляет 97-98 см (то есть от 95 до 100 см).

Только в таком случае не приходится тянуться и наклонять корпус. Эта высота удобна как для относительно высоких людей, так и для людей среднего роста. Любопытен тот факт, что стандартом высоты для дверных ручек является как раз 95-100 см. И в этом смысле мне не совсем понятно, откуда вообще взялись 90 см для выключателей.

Ведь 1 метр — это то, что оптимально для человека.

Важно! Что высота считается от чистого пола, то есть со всеми отделочными покрытиями (стяжка, ламинат, плитка, паркет). Иногда выключатели размечают от уровня плиты перекрытия, а когда делается стяжка, то она может получиться толще и выключатель окажется в результате ниже. В таком случае я рекомендую заложить провода с запасом по высоте, а после того, как будут сделаны грубые отделочные работы (стяжка) просто походить по помещениям и, имитируя включение, рукой прислоняться в том месте у стены, где будет будущий выключатель.

Только тогда вы поймете на какой высоте вам удобнее делать выключатель.

Расстояние выключателя до проема двери.

Здесь я также совершил небольшой промах, установив несколько выключателей на расстоянии 20-25 см от проема. Это оказалось неудобным. Заходя в помещение в темное время суток я, как правило, далеко не с первого раза нахожу выключатель.

В других комнатах я установил выключатели на расстоянии 15 см (от края проема до края выключателя) и это оказалось намного удобнее. Расстояние до выключателя от проема двери с моей точки зрения должно составлять 10-15 см, не более!

Высота размещения розеток

Сейчас розетки делаются ниже, чем 50 лет назад, на высоте примерно 20-35 см от пола в расчете на то, чтобы они сами и висящие провода не нарушали эстетический вид помещения.

Здесь нет таких требований к эргономике, как с выключателями, но есть нюансы. Розетки общего назначения лучше делать действительно пониже — 20-35 см. Однако возле рабочих и письменных столов, на кухнях и в других местах, где вы заведомо знаете как и что вы будете включать в розетки, высоту лучше определять по месту исходя опять же из удобства использования. Если у вас запланирован письменный стол, то для подключения компьютера, зарядного устройства для телефона и другой техники вам, возможно, удобнее расположить розетку выше плоскости стола на высоте 80-90 см, чем потом лазить под стол.

Это же касается и расстояния до углов. Необходимо иметь хотя бы ориентировочный план расстановки мебели, иначе может получиться, что все розетку будут за шкафами и кроватями.

Добавить комментарий:

Сортировка комментариев: Последние сверху | Первые сверху

2018-02-12 23:19:53 | Владимир
Померил, мне при росте 176, удобны выключатели на 85.

Насчёт близости к дверному проёму — точно, минимальное расстояние оставить нужно между выключателем и облицовкой — сантиметров пять, а дальше не надо.
Насчёт дверной ручки, так там другое движение руки: рука сгибается и сверху кладётся на ручку, поэтому она выше должна быть. Для выключателя руку не надо сгибать.

2013-05-21 12:42:14 | Виктор
Огромное спасибо за практический совет!

2012-11-20 16:49:20 | Alex
Полностью согласен со статьей.

Добавлю из опыта: часть розеток над письменным столом сделал за монитором (не видно, но они есть 🙂 — можно втыкать всякие адаптеры и блоки питания длительного применения), две розетки на виду — удобно втыкать зарядники для сотовых, электробритв и т.д. Для подключения компьютерной техники прикручиваю удлинители-пилоты к внутренней боковине стола, а вот сам пилот втыкаю в отдельную розетку, установленную как раз под столом.

Планирование электрики и освещения. Выключатели освещения, приборы освещения, расположение розеток в частном доме.

● Обязательно надо сделать план прокладки наружных/внутренних инженерных сетей и неукоснительно следовать этому плану.

При монтажных работах хорошо бы сделать фотофиксацию мест укладки электропроводки (и не только электрики). Такие фотодокументы в дальнейшей жизни не раз помогут избавиться от различных проблем при ремонте, перепланировке и других действиях.
● Не стоит делать разводку электросети, предварительно не сделав планировку внутреннего убранства и расстановки мебели.
● Провода в проводке лучше делать использовать медные и с запасом по сечению.
● Электросети в частном доме включают в себя: локальную сеть, туалет, TV, компьютер, сигнализацию, домофон, термодатчик котла, пожарную сигнализацию, кухонную вытяжку, вытяжки в туалете и ванной.
● При монтаже электросетей в доме хорошо бы предусмотреть вывод питания и кабеля видео на входную группу.
● Если потолок достаточно высокий, то для облегчения мытья люстры можно снабдить её тросиком — в этом случае люстру можно будет приспускать.
● При планировке и монтаже электропроводки лучше сразу сделать осуществить систему подсветки на придомовой территории.

● На каждый потребляющий электроэнергию прибор лучше поставить автомат, чтобы в последствии не испытывать неудобства.
● Такой электроприбор, как стиральная машина, надо посадить на персональный автомат.
● Счётчики и автоматы лучше устанавливать вне зданий.

Высота установки выключателей и розеток от пола

Таким образом при выключении рубильника исчезает напряжение во всём доме.
● В частном доме в целях безопасности можно установить индивидуальные дымовые оповещатели — стоят они недорого.

Выключатели освещения.

● У входной двери надо сделать центральный выключатель — это позволит включать/выключать освещение и электроприборы прямо с порога.
● Выключатели устанавливать только “евро”.
● Лучше сделать побольше так называемых “проходных” выключателей для того, чтобы выключать освещение, не возвращаясь из помещения в помещение.
● Высота, на которую следует устанавливать выключатели, должна составлять 80-90 см — для того, чтобы и ребёнок смог свободно дотянуться.
● Удобно будет, если установить выключатели с подсветкой .
● В спальной комнате можно установить два выключателя — у входа и рядом с кроватью.
● На приусадебном участке можно установить дистанционное включение/выключение освещения, подсветки дорожек, бассейна и прочих построек.
● В спальне ребёнка можно использовать диммеры — реостаты для того, чтобы свет угасал медленно, а не резко.

Расположение розеток в частном доме.

● Устанавливать розетки лучше не одинарные, а двойные.

По расходам это практически одинаково, а в будущем двойные розетки будут не раз выручать и не надо будет приспосабливать различные тройники.
● Места для установки розеток необходимо спланировать, исходя из будущей расстановки мебели.
● Не стоит устанавливать розетки “в пол”.

В этом случае они будут постоянно открыты и в них непременно будет скапливаться пыль, а вот пол уже будет помыть несколько проблематично.
● Высота расположения розеток определяется, исходя из их предназначения. Не имеет смысла устанавливать розетки на виду в тех случаях, когда именно в этих местах не будет производиться частое включение/выключение электроприборов.
● В комнате, где будет использоваться компьютер, розетки лучше расположить выше системника.
● Не стоит устанавливать слишком много розеток.

Если установить в рамке пять гнёзд, то не факт, что они все будут использоваться.
● На кухне розетки следует устанавливать выше, чем используемые электроприборы: кофеварка, микроволновка, электрочайник, тостер и т.

п. Таким образом включение и выключение производится без лишних перемещений электроприборов.
● В ванной комнате розетки также лучше установить на определённой высоте, чтобы не было нужды отодвигать бытовые приборы.
● Не забыть установить розетку в прихожей и коридоре.
● Нелишним будет установить внешние влагозащищённые розетки во дворе и по фасаду — это можно сделать в виде отдельно группы на главном щите. При использовании различных электроинструментов (мойка, газонокосилка и т.

д.) пользоваться переноской не всегда удобно.

Приборы освещения.

● Лампочки в световых приборах лучше использовать светодиодные — при постоянно включённом освещении в нескольких помещениях экономия будет значительная.
● Точечные светильники в стиле “звёздное небо” лучше не устанавливать.

Весь этот “креатив” быстро надоест и к тому же лампочки в этой системе имеют тенденцию к перегоранию.
● Светильники лучше использовать с обычными патронами Е 27, Е 14. Это более надёжно и при желании можно легко поменять лампочки на энергосберегающие.
● Установка потолочных утопленных светильников с лампами накаливания с тонким цоколем вверх чревата тем, что в дальнейшем будет довольно непросто поменять лампочку, которая обязательно “закусится” в патроне.
● В кухонном помещении в обязательном порядке следует установить подсветку над рабочей поверхностью.

Высота установки выключателей и розеток: правила и стандарты

1. Рамочная система.

Уже много лет существует возможность группировать розетки в рамки от 1 до 5. Причем не только силовые, но также компьютерные и телевизионные и даже выключатели.

Межцентровое расстояние между стыкуемыми подрозетниками должно быть ровно 71 мм. Сверлить в бетонной стене под подрозетники нужно коронкой минимум на 68 мм (таков диаметр нормального подрозетника), но можно и больше — 70, 73. Даже и на 80, тогда риск несостыковки подрозетников сводится к нулю.

Фиксируются подрозетники в бетоне с помощью штукатурной смеси. Проще всего использовать гипсовую смесь типа Кнауф Ротбанд, так как она достаточно вязка, чтобы комфортно вклеивать подрозетники.

Для монтажа подрозетников в гипсокартон межцентровое растояние 71, но отверстие строго 68мм, так как крепится в гипсокартон (и другой листовой материал) за счет «лапок» притягивающий основание к листу.

Если сделать отверстие больше, подрозетник просто провалится в полость за листом.

Стоит ли говорить что подрозетники монтируются, когда кабель уже подведен к месту монтажа? Сказал.

2. Расстояние от пола.

Для стандартных розеток расстояние от центра розетки до пола 300мм .

Для стандартных выключателей расстояние от центра выключателя до пола 900мм .

Для терморегуляторов расстояние от центра терморегулятора до пола 1500мм .

С телевизионными розетками дела обстоят хитрее.

Тут надо уже примерить, а лучше всего нарисовать будущий телевизор на стене, предусмотреть где будет располагаться крепежная рамка, и в нижней части телевизора (так чтобы он перекрывал розетки) предусмотреть размещение розеток.

Для телевизора на 30-40 дюймов расположенного напротив кровати, например, нормальная высота розеток 1100мм от пола до их центра.

В ванных комнатах и санузлах безопасно размещать розетки и выключатели выше раковины минимум на пол метра.

3.

Расстояние от откоса.

Расстояние от откоса до первой розетки из группы должно быть 150-200мм, и быть одинаковым во всех помещениях. Точно отмерить эти расстояние до выравнивания стен штукатуркой практически невозможно, следовательно идеальный вариант перенести разметку и монтаж подрозетников на момент когда все стены уже сформированы.

4.

Группировка розеток.

Силовые и слаботочные розетки принято разводить друг от друга на расстояние как минимум еще одной розетки, чтобы минимизировать помехи, создаваемые полем от силовых кабелей. Тоесть чтобы сформировать блок розеток для телевизора, надо сделать два подрозетника для силовых розеток, пропустить одну розетку, а потом два подрозетника для слаботочных розеток.

К слаботочным розеткам относятся компьютерные, телевизионые, спутниковые, FM-розетки, и розетки с кабельканалом.

Расположение точек электропитания, высота установки розеток и выключателей – это серьёзный вопрос, требующий планирования, составления схем, подсчетов их числа для каждой комнаты.

Если к проведению установки подойти с предварительным планированием, не придется потом разматывать кабель удлинителя, спотыкаться об переноску и подключать туда все подряд, тем самым перегружая розетку или даже сеть.

Наш материал поможет вам определить оптимальное количество электротехнической арматуры и правилами ее расположения. Также мы расскажем о всех тонкостях размещения и монтажа электроточек в квартире или доме.

По подсчетам, каждый человек использует примерно шесть различных электроприборов за сутки. И количество постоянно растет. Появляются новые устройства и гаджеты, без которых с трудом можно представить жизнь.

Приборы наполняют наши дома, а количество розеток остается неизменным. Случаи, когда человек в панике бегает по дому или офису, в поиске свободного разъема для зарядки смартфона, все чаще и чаще происходят. А что в итоге? Приходится отключать принтер или что-либо еще.

Избежать подобных ситуаций несложно, необходимо только знать, как можно правильно расположить разъемы. Тогда пользоваться ними станет максимально комфортно.

Галерея изображений

Нельзя забывать о том, что изделия могут быть подвержены еще большей опасности. Поскольку ванная комната подвержена риску затопления, крепить изделия ниже 150 мм от пола является совершенно небезопасным. Если в розетку попадет вода, угроза для жизни просто колоссальная.

Причинами для этого могут стать различные ситуации, от протечки крана или трубы, до поломки бытовой техники или забывчивость хозяев.

#3. Специфика установки в гостиной

Домашний кинотеатр или простой , а лучше двух. Первая для самого тв-приемника, а вторая для спутникового ресивера. Уровень высоты следует определять, основываясь на расположении самого телевизора. Он может стоять на тумбе, быть вмонтированным в стену или вмещаться в специальную ячейку мебельной стенки.

Кабель питания не может свисать или быть под натяжением. Он должен полностью скрываться за экраном.

#4. Правила расположения в кухне

Каждый год разрабатывает все более умная техника для обеспечения комфорта и временных затрат человека. Естественно, количество техники, а значит и местами просто зашкаливает. В обязательном порядке нужно предусмотреть подключение вытяжки, возможно стиральной и посудомоечной машинок, электроплиты.

Но главное – это холодильник, микроволновая печь или мультиварка, иногда и то, и другое. Миксер, соковыжималка, комбайн, тостер, блендер, кофеварка и телевизор – этот список, наверное, нескончаемый.

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Многих электриков-новичков при очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

Для , стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

для на стене – 1,5 метра;
для фена и бритвы – 1 метр;
стиральная машина – не ниже полуметра.

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

точное место размещения всей мебели в комнате;
виды бытовой техники с ее точным местом размещения;
области прохождения газо- и водопровода;
трасса прохождения электропроводки по стенам;
окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем , а не покупать его в магазине!

Материалы

Определенных нормативов по высоте монтажа розеток нет. Есть свод правил, где регламентируются некоторые параметры: СП 31–110–2003, в нем говорится, что для установки используют стену в комнате со стороны ручки двери и на высоте от 1 м, и ПУЭ (Правила Устройства Электроустановок), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилого помещения.

При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.

В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.

Что указано в ПУЭ

На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:

Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
Высота монтажа выключателей – от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.

Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.

Что прописано в ГОСТ и СП

Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:

Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах – на 10 м².
В частных строениях количество розеток не регламентируется.

К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей – 160 см. Такое расположение встречается в старых многоквартирных домах.

Требования по «Евростандарту»

Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:

высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.

Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.

Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских – до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Важно! При планировании проводки на кухне надо рассчитывать суммарную мощность проведенных линий. Она должны быть продумана с запасом, что обеспечит одновременное использование всех приоров.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной – защита от проникновения воды. Для этого необходимо выбирать модель с УЗО – специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

для стиральной машины соблюдается высота в 1 м;
для водонагревательных приборов – не менее 180 см;
при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Важно! Нельзя монтировать точки входа в электролинию на высоте менее 15 см от пола. В ванне риск затопления высок, поэтому необходимо обеспечить защиту проводки от короткого замыкания и возгорания квартиры или дома.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

средняя высота размещения розеток от пола – 70 см;
вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Важно! Если монтируется проводка в яслях или дошкольных учреждениях, то расположение розеток от пола не должно быть менее 180 см. На таком же уровне устанавливаются выключатели. Это необходимо по правилам техники безопасности.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Практические советы для разработки проекта электросети в доме или квартире

От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:

Заранее продумать расстановку мебели и электроприборов по квартире.
Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.

Важно! Подготавливать проект разводки линии электросети по квартире или частному дому должен профессионал. Необходимо высчитывать нагрузку, оставлять запас мощности и обеспечить пожаробезопасность подключения всех приборов.

Особенности установки выключателей в общественных зданиях

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Видео по теме

Для связи: [email protected]

Использование материалов сайта
при условии обязательной гиперссылки на данный ресурс.

— begin of Top100 code —>

Розетки Legrand Valena

Розетки Legrand Valena — надежный контакт в элегантном корпусе!

Силовые и информационные розетки Legrand Valena выпускаются в двух цветовых исполнениях: белые (RAL9003) и цвета слоновой кости RAL (1013). Лицевые панели, клавиши и рамки изготовлены из поликарбоната. Электроустановочные изделия Legrand Valena устанавливаются в стандартные подрозетники или блоки электроустановочных коробок с межцентровым расстоянием 71 мм.

Сами розетки устройств могут быть закреплены в установочных коробках двумя способами: саморезами или при помощи “лапок”-захватов. Расстояние между захватами может составлять от 50 до 71 мм. Все электроустановочные изделия Legrand Valena поставляются в виде механизмов и не комплектуются рамками, которые продаются отдельно. Многопостовые рамки могут быть расположены, как вертикально, так и горизонтально. Конструкция крепления рамок к механизмам предусматривает регулировку глубину посадки 2 мм (что особенно актуально для толстых обоев и тканевых покрытий).

Прочный суппорт розеток изготовлен из оцинкованной стали. Размеры суппорта — 71х71 мм. Внешний размер однопостовой рамки составляет 81х81 мм.

Максимальная нагрузка, которую может выдерживать силовые розетки составляет 10А (2200 Вт) для розеток без заземления и 16А (3500 Вт) для розеток с заземляющим контактом. Максимальное сечение подключаемого провода составляет 2,5 кв.мм.

Остальной ассортимент выключателей и переключателей Legrand Valena

Механизмы розеток Legrand Valena поставляются без рамок (кроме двухместных розеток). Для наглядности на картинках ниже изделия показаны в сборе с одноместной рамкой.


Розетка Legrand Valena с заземлением и защитными шторками (механизм) 774421 — белый цвет 774321 — кремовый цвет	Розетка двухместная Legrand Valena с заземлением и защитными шторками 774427 — белый цвет 774371 — кремовый цвет	Розетка Legrand Valena с заземлением и с крышкой (механизм) 774422 — белый цвет 774322 — кремовый цвет

Розетка ТВ Legrand Valena 1,5дБ (механизм). Для подключения типа “звезда” (примерно равное расстояние от сплитера до всех розеток) 774429 — белый цвет 774329 — кремовый цвет	Розетка ТВ проходная 14дБ Legrand Valena (механизм). Используется при соединении розеток шлейфом. 774431 — белый цвет 774331 — кремовый цвет	Розетка Legrand Valena с заземлением и с крышкой IP44 (механизм) 774220 — белый цвет 774120 — кремовый цвет

Розетка информационная (компьютер RJ45 + телефон RJ11) Legrand Valena (механизм) 774230 — белый цвет 774130 — кремовый цвет	Розетка компьютерная 2хRJ45 Legrand Valena (механизм) 774231 — белый цвет 774131 — кремовый цвет	Розетка телефонная 2хRJ11 Legrand Valena (механизм) 774439 — белый цвет 774339 — кремовый цвет

Розетка ТВ+спутник+радио 1,5дБ Legrand Valena (механизм) 774435 — белый цвет 774335 — кремовый цвет	Розетка ТВ+спутник+радио оконечная 10дБ Legrand Valena (механизм) 774436 — белый цвет 774336 — кремовый цвет	Розетка ТВ+спутник+радио проходная 14дБ Legrand Valena (механизм) 774437 — белый цвет 774337 — кремовый цвет

Розетка аудио Legrand Valena (механизм) 774223 — белый цвет 774123 — кремовый цвет	Розетка аудио двойная Legrand Valena (механизм) 774424 — белый цвет 774324 — кремовый цвет	Коробка для открытого монтажа розеток и выключателей Legrand Valena 776181 — белый цвет 776131 — кремовый цвет

Заглушка для свободного места в рамке Legrand Valena (без рамки) 774446 — белый цвет 774346 — кремовый цвет	Розетка Legrand Valena с заземлением и системой выталкивания (механизм) 774394 — белый цвет 774395 — кремовый цвет	Рамка одноместная с крышкой Legrand Valena IP44. Совместима со всеми механизмами, кроме IP44. 774450 — белый цвет 774350 — кремовый цвет

Рамки Legrand Valena

		774451 Рамка одноместная Legrand Valena белая 774351 Рамка одноместная Legrand Valena слоновая кость
		774452 Рамка двухместная Legrand Valena белая 774352 Рамка двухместная Legrand Valena слоновая кость
		774453 Рамка трёхместная Legrand Valena белая 774353 Рамка трёхместная Legrand Valena слоновая кость
		774454 Рамка четырёхместная Legrand Valena белая 774354 Рамка четырёхместная Legrand Valena слоновая кость
		774455 Рамка пятиместная Legrand Valena белая 774355 Рамка пятиместная Legrand Valena слоновая кость

высота установки розеток и выключателей. рамка для розеток.

Прежде чем начинать ремонт, надо продумать расположение розеток и выключателей. Где они должны находиться, чтобы всем домочадцам было удобно? Какими нормативами и правилами можно руководствоваться?

На фото:

По закону

Госстрой рекомендует. Строительных нормативов, регламентирующих количество и расположение розеток и выключателей в квартире, не существует. В единственном документе, носящем рекомендательный характер, – СП 31-110-2003 – говорится, что выключатели желательно размещать со стороны дверной ручки на высоте до метра, а розетки – в любом месте на том же расстоянии от пола. Так что при решении этого вопроса руководствуйтесь в первую очередь здравым смыслом и собственными предпочтениями.

Общая рамка для розеток Нередко случается ситуация, когда несколько розеток необходимо разместить рядом. Иногда это не только розетки для подключения электроприборов, но и вывод телевизионной антенны, телефонного кабеля. Производители предлагают решение: заключить несколько розеток в общую рамку на две-три и даже четыре точки.

На фото: Панель с четырьмя кнопочными выключателями и силовой розеткой CJC5554A от CJC Systems.

Расположение розеток

Семь раз отмерь. Схема расположения розеток и выключателей – то, с чего вам следовало начинать капитальный ремонт. Заранее нарисуйте точное место электрических приборов в каждой комнате. Соответственно, розетки следует устанавливать поблизости от них, чтобы не пришлось тянуть провода через все помещение.

Например, если вы планируете поставить базу радиотелефона или модель с автоответчиком, не забудьте, что такому аппарату требуется подключение к сети 220В. То есть рядом с телефонной розеткой должна иметься электрическая, причем они могут быть объединены одной рамкой. Прочитайте инструкцию к душевой кабине или гидромассажной ванне: модели с телевизором не помешает розетка для телевизионного кабеля, а с телефоном – телефонная.

Даже в коридоре может понадобиться розетка для подключения приборов, используемых периодически, – например пылесоса. И если помещение большое, удобнее сделать несколько розеток в разных его частях, чтобы свобода действий не ограничивалась длиной провода электроприбора.

На фото:

Не обязательно устанавливать рядом две независимые розетки — куда аккуратнее объединить их общей рамкой.

Высота установки розеток

У плинтуса или «у бедра»? С точки зрения эстетики розетки, которые находятся на виду, лучше размещать на одной высоте. Как уже указывалось, высота установки розеток – это примерно метр от пола, но встречается и другой вариант их расположения – внизу, прямо над плинтусом. В последнем случае розетки должны быть защищены крышками, чтобы в них не попадали пыль и грязь с пола.

Высота установки выключателей

Под плечо или под руку? Выключатели обычно размещают около двери, со стороны дверной ручки. В советские времена их устанавливали на высоте плеч взрослого человека, и для многих такое расположение привычно. Однако практика показывает, что гораздо удобнее пользоваться выключателем, если он находится на уровне опущенной руки. Кроме того, в этом случае и маленький ребенок сможет самостоятельно включать свет.

На фото:

Над полом, на высоте опущенной или поднятой руки… Где разместить розетку и выключатель зависит исключительно от вашего желания.

Высота установки выключателей и розеток по ПУЭ

Автор Alexey На чтение 5 мин. Просмотров 606 Опубликовано 12.01.2016 Обновлено 12.01.2016

Старый стандарт и новые тенденции моды.
Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Представителям старшего поколения, возможно, будет больше по душе расположение выключателей по старинке, на уровне плеча, и высота розеток не ниже уровня пояса.

Молодёжь же, подверженная веяниям модных концепций, будет ориентироваться на евростандарт при решении данного вопроса. Стоит сразу обмолвиться, что так называемого «евростандарта» не существует в официальных правилах, регламентирующих подключение и расположение внутри помещений данных электротехнических устройств, есть лишь несколько ограничений по поводу их размещения, относительно противопожарной и электрической безопасности.

Требования ПУЭ (правила устройств электроустановок)

Согласно п. 7.1.48 данных правил и ГОСТ Р 50571.11 допускается установка розеток в ванных комнатах при наличии разделительного трансформатора или устройства защитного отключения (УЗО) с уставкой тока не более 30мА.

Зоны различной электрической безопасности

При этом существует разделение ванной комнаты на зоны электрической безопасности относительно источника разбрызгивания (душ, ванная, умывальник). Розетки с защитной крышкой можно устанавливать только в третьей зоне, которая находится на отдалении не менее 60 см от источника брызг.

расположение электрических розеток и других элементов сети

Относительно кухни действуют те же правила (не ближе 60 см к раковине умывальника), а также применяется пункт 7.1.50, в котором требуется, чтобы местоположение выключателей и штепсельных розеток было не ближе 0,5 м. до газопровода.

расположение розеток на кухне

Собственный стандарт

Поскольку других правил нет, устанавливать у себя в доме или в квартире розетки и выключатели нужно согласно описанным выше ограничениям, но по своему, собственному «евростандарту».

В данном контексте это слово обозначает лишь концепцию их установки с максимальным удобством, комфортом,эргономичностью и безопасностью для пользователя, и именно эти критерии, а не фиксированная высота расположения определяет так называемый «евростандарт».

Например, у строителей на постсоветском пространстве считается, что по данному стандарту розетки нужно устанавливать на высоту 30 см. от пола почти в обязательном порядке. Но, на самом деле это не так – высота и место расположения розетки определяется отдельно, в зависимости от предполагаемого типа подключаемых электроприборов.

Расположение розеток в спальне

Например, на кухне абсолютно нелогично прятать розетки под стол, куда удобней будет их установить на некоторой высоте над столешницей. Для подключения напольных систем освещения подойдёт расположение розетки на как можно меньшем расстоянии от пола, но не ближе 10см.

В каждом конкретном случае при выборе высоты нужно руководствоваться не общепринятыми размерностями, а оптимальной функциональностью.

Удобство использования

Итак, разобравшись с социальной парадигмой слова «евростандарт» принимаем, что высота установки розеток должна способствовать удобству их использования и соответствовать длине шнура питания для каждого конкретного потребителя электрической энергии.

То есть, для частого подключения пылесоса будет удобно расположение розетки вблизи пола. Для работы с утюгом длина его шнура имеет принципиальное значение, поэтому лучше, чтобы он подключался на уровне гладильной доски. А расположение розетки под потолком может быть единственной возможностью подключения кондиционера или вентилятора без использования удлинителей.

Расположение различных электрических элементов в коридоре

Критерии выбора параметров расположения

Таким образом, принимая во внимание то, что правилами ПУЭ не предъявляется никаких дополнительных требований и ограничений по поводу размещения розеток и выключателей в жилых комнатах квартир и домов, рассчитывать высоту и местоположение монтажа каждого устройства следует из:

Расположения мебельной обстановки – всегда должен быть свободный доступ к выключателям и розеткам;
Конструкции мебели – в последнее время всё большую популярность набирает скрытая установка розеток. В этом случае нужно до миллиметра знать необходимые размеры, чтобы прорезь в задней стенке шкафа или кухонного гарнитура в точности совпадала с положением розетки на стене;
Наличия и местоположения бытовой техники и всей аппаратуры – всегда следует избегать использования удлинителей и тройников, устанавливая необходимое количество розеток.

При невозможности заранее определить количество и характер подключаемой нагрузки, розетки устанавливают по одной на каждую стену, или через каждые 1,8 м на высоте 20-40 см.

Примерное расположение розеток и выключателя

Высота установки выключателей

Согласно рекомендации ПУЭ п. 7.1.51, выключатели устанавливаются на стене не ближе 10 см к дверному проёму со стороны дверного замка на высоте около метра. Также допускается установку под потолком выключателей, имеющих управление при помощи шнура.

Данная высота в 100 см. является удобной для всех членов семьи. Но в помещениях детских учреждений (школах, садах, яслях) высота установки должна быть 180см. Для включения освещения на балконе, в туалете или ванной комнате, выключатель должен быть расположен вне данных помещений.

Если кому-то по душе старый советский стандарт, то нормативными актами не запрещается устанавливать выключатель на уровне глаз.

Итог

Таким образом, соблюдая вышеприведённые правила можно рассчитывать количество, место и высоту расположения розеток и выключателей исходя из потребностей и соображений собственного комфорта.Эргономичность и доступность является хорошим признаком безопасности – возможность быстро выдернуть шнур питания может спасти его от возгорания, а сам электроприбор от поломки.

виды, материалы, назначение, большой выбор цветов и нюансы декоративных решений

Небольшие рамки, предназначенные для розеток и выключателей, когда-то несли в себе больше функциональные свойства, но постепенно превратились в красивые дополнения, выгодно украшая помещение. В статье рассматривается, какие рамки для розеток и выключателей бывают и как они дополняют интерьер.

Времена меняются

Рамки, предназначенные для выключателей и розеток, вначале предполагались для защиты стен от частого трения при использовании приборов, попадания пыли или влаги внутрь проводки, маскировки места стыков розетки и поверхности.

Со временем рамки для розеток и выключателей превратились из защитных приспособлений в особый декор, сохранив за собой все те же защитные функции. Они все так же изолируют электрический ток, защищая от возможного короткого замыкания. Теперь небольшие рамки идеально сочетаются с отделкой стен и выступают отдельным контрастным акцентом, выделяясь материалом, цветом и формой, а также наличием оригинальных дополнений, например, необычным украшением или подсветкой.

Нынешний ассортимент этих изделий очень богат, можно выбрать такие, которые по карману и наиболее гармонично впишутся в общий вид комнаты.

Как не ошибиться в выборе

Строительные магазины предлагают большой выбор рамок, неискушенному покупателю среди различных оригинальных и цветовых решений трудно подобрать необходимые. Потому, прежде чем отправляться за покупкой, следует определиться, каким параметрам отдать предпочтение.

Лучше посоветоваться со специалистом, чтобы он подсказал:

какие рамки для розеток и выключателей более надежные;
размер – для этого заранее необходимо узнать параметры электрооборудования;
тип расположения – горизонтальный или вертикальный;
необходимое количество постов – может содержать от одного до шести;
вид материала – полимеры, пластик, дерево, стекло, камень, латунь, фарфор, кожа и др.;
цвет – главное, чтобы он соответствовал покрытию стен, сочетался с мебелью и другими элементами помещения;
качество рамки – прежде чем оплатить покупку, следует проверить целостность покрытия рамки, чтобы убедиться в отсутствии изъянов и деформаций поверхности.

Цветовые предпочтения

Цветные рамки для розеток и выключателей не должны выделяться как основной элемент декора. Потому дизайнеры советуют при выборе предпочесть нейтральные цвета:

Прежде всего, это все оттенки белого, особенно цвет слоновой кости.
Затем, как свидетельствует статистика продаж, чаще покупают бежевые расцветки. Они особо не выделяются на поверхности, удачно сочетаясь по цвету с другими оттенками.
Элегантный черный цвет тоже очень востребован, особенно если интерьер специализированный.
Также органично смотрятся в любом помещении другие нейтральные оттенки – серый, серебристый, золотой, матовый хром, мореный дуб.

Выбор материала

Рамки могут быть изготовлены из различных материалов:

Самый неприхотливый и наиболее дешевый материал, который используется для рамок, это пластик. Он может быть и белым, и цветным, и даже переливающимся различными цветами.
Востребованными считаются и изделия, сделанные из прозрачного термопласта с матовыми оттенками.
Более дорогими являются рамки из натуральных материалов. Для них используются в производстве бук или дуб, вишня или клен.
Кто предпочитает керамику, может подобрать изделия с несколькими постами, так на поверхности стены появится необычное украшение.
Стеклянные рамки для розеток и выключателей создают благородный вид. Для изготовления используется специальное прочное стекло с зеркальным эффектом, потому оно очень устойчиво к различным мелким повреждениям.
Рамки из нержавеющей стали легкие и изящные, а есть и такие, где применяется особый способ полировки стали, вставки из драгоценных или полудрагоценных камней.
Можно остановить свой выбор на латунных шлифованных, алюминиевых и других материалах.

Формы и размер рамок

Размер простой рамки в виде квадрата составляет 82 х 82 мм. С помощью разных размеров рамок для розеток и выключателей можно очень быстро и легко изменить интерьер, придав ему праздничный вид или более строгий.

Самыми распространенными рамками, которые комбинируются с выключателями и розетками, являются в форме квадрата или прямоугольника. Но дизайнеры стараются придумать интересные формы, потому в продаже появляются рамки таких форм:

эллиптические;
в виде полусферы;
по типу сложных геометрических конструкций;
с различными объемными элементами, сюжетами, также в виде птиц и животных, цветов, сердечек, забавных элементов.

Очень красиво смотрятся такие стилистические решения вместе со строгим дизайнерским решением розетки или выключателя, а потому удачно вписываются в общий интерьер.

Дизайнерский взгляд

Есть некоторые правила, которые позволят сделать из декоративных рамок для выключателей и розеток равноправный аксессуар:

В одной комнате, если тем более она небольшая, не нужно использовать рамки из разных материалов, цветов или с различной направленностью оформления. Не очень эстетично смотрятся сочетания, если рамка пестрая в одной гамме, и поверхность стен с ярким рисунком с другими оттенками.
Выбирая цвет рамки, нужно учитывать, что однотонная будет более удачно гармонировать с другими предметами и обстановкой. Цветовая гамма должна сочетаться со стилем мебели, цветом обивки, шторами и коврами.
Если мебель в комнате из кожи, полированного дерева, в стиле хай-тек, лофт, можно подобрать и рамки из соответственного материала, чтобы создать единую композицию.
При выборе горизонтальных и вертикальных рамок следует учитывать размер и высоту помещения. Все дело в том, что горизонтальные полосы зрительно могут уменьшить высоту потолка, потому в низких комнатах не стоит в больших количествах использовать такой вариант. Но вертикальные рамки, особенно рассчитанные на большое количество установочных мест, могут сделать комнату зрительно выше.
Комнату в более строгом стиле можно оборудовать, использовав и такой небольшой нюанс, как рамка более темного цвета, чем выключатель.

Креативные решения

Рамки под розетки и выключатели могут изготавливаться из полиэфирной смолы, которая позволяет создать целые серии креативных рамок. Этот материал удобен тем, что помогает выполнить изделия самых различных неожиданных форм и любых расцветок, придает объем и рельеф. По изяществу значительно отличается от других.

Такой материал довольно прочен, не токсичен, относится к экологически чистым и, что очень важно в данном случае, отвечает всем нормам электротехнической безопасности. Монтируется изделие быстро и служит очень длительный срок. Конечно, из-за таких высоких показателей стоимость рамок высока.

Рамки для розеток и выключателей – незаменимый атрибут жилых помещений, производственных предприятий, офисов. Чтобы выключатели и розетки гармонично вписывались в заданный интерьер, обеспечивали удобное использование электрооборудования, придумали рамки. Именно благодаря им функциональные устройства превратились в интересное дизайнерское решение.

На какой высоте устанавливается выключатель: практические советы

Согласитесь, что в собственном доме мы настолько привыкаем к месторасположению переключателей света, что находим их интуитивно, даже не глядя. А были такие моменты, когда искали выключатель в гостях на том же месте, что и у себя в квартире? Эти факты доказывают, что местоположение этих незаменимых предметов в доме при ремонте необходимо выбирать с умом, чтобы их использование было удобным для всех членов семьи.

Высота выключателя от пола. Стандартные значения или индивидуальные

В домах старой конструкции розетки и электровыключатели были установлены со стандартными отступами от пола. Даже сейчас во многих квартирах они все также расположены на высоте 1,5-1,6 м. Многие люди, особенно находящиеся уже в достойном возрасте, настолько привыкли к такому расположению выключателей, что вряд ли будут менять их высоту даже на новой квартире.

Стремление сделать жилище удобным толкает людей на эксперименты. Не так давно регуляторы света при ремонте стали опускать гораздо ниже, чем на полтора метра. Большинству людей удобно включать-выключать свет на вышине от пола 80-90 см. Эти размеры считаются ближе к европейским стандартам.

Высота выключателя в доме – это индивидуальное решение хозяев. Каких-то четким правил, норм и ограничений нет. Можно остановиться на стандартных значениях или спланировать расположение под индивидуальные запросы.

Важно учитывать особенности семьи. Например, при наличии маленьких детей не стоит монтировать выключатели слишком высоко. Наверняка, родителям очень скоро надоест постоянные просьбы деток включить/выключить свет. Очень удобно, когда дети могут справиться с этой задачей самостоятельно, но при таком раскладе стоит уделить особое внимание выбору модели и конструкции, их безопасности эксплуатирования. Некоторым родителям наоборот спокойнее, когда все, что связано с электричеством находится вне зоны доступа детей, в том числе и розетки.

В каких местах располагать выключатели в квартире и доме

Местоположение выключателя света выбирают, исходя из определения удобства. Общепринятым расположением является место, находящееся сразу у входа в помещение на расстоянии от двери около 10-15 см.

Исключением часто становится ванная комната, санузел. Здесь рекомендуется организовать включение света снаружи помещения также на небольшом расстоянии от двери.

Несколько советов, как определиться с выбором высоты для выключателей

Несмотря на принятые стандарты, людям свойственна тяга к индивидуальности. Если есть какие-то нестандартные решения по установке выключателей, не стоит сразу воплощать их в жизнь, нужно хорошо все обдумать.

Несколько советов по принятию решения.

Нарисуйте на стенах план расположения выключателей по всему периметру квартиры. Проиграйте мысленно сцену, как будет выглядеть включение-выключение света. Возможно, вы заметите, что будет лучше перенести переключатель на другую сторону двери или опустить его немного выше, чтоб не сгибать руку.
Учитывайте, где будет расположена мебель, чтобы свет можно было включить беспрепятственно.
Можно поинтересоваться у друзей и родственников, удобна ли им высота розеток дома. Что бы они хотели переделать, изменить. Возьмите их ответы на заметку и постарайтесь не повторить ошибок.
Не стоит в целях безопасности устанавливать электрические конструкции поблизости от источников тепла и воды.
Наиболее распространенная высота для установки выключателя – на уровне опущенной руки человека.

Однозначно не стоит опускать выключатель слишком низко к полу, чтобы не пришлось приседать при включении света. Также не стоит задирать его под потолок, чтобы не тянуться.

Какие выключатели удобнее использовать и на какой высоте их располагать

Размещая выключатель на уровне опущенной руки взрослого человека, Вы несомненно сделаете включение и выключение света в комнате удобным. Помимо расстояния выключателя от пола и его местоположения в квартире, важно выбрать хорошо и качественно сконструированную модель. Современные выключатели отличаются разнообразием моделей. Иногда высота установки может зависеть от выбранной модели.

Ниже приведена таблица с некоторыми видами выключателей.

Разновидность (по способу управления)	Высота установки	Достоинства
Клавишные	1. Стандартная 1,5-1,6 м 2. По евростандарту 0,8-0,9 м	Просты в использовании и установке, недороги
Сенсорные	1. Стандартная 2. На расстоянии около 1 м от поверхности пола	Эстетичны, удобны, современны
С датчиком движения	1. Настенные 2-2,5 м 2. Потолочные	Современны, удобны, оригинальны
Акустические	1. Стандартная 2. Любая удобная высота	Необычны, современны, комфортное использование
Поворотные	такая же, как и у клавишных	Используются чаще всего для дополнения интерьера в ретро стиле, практичны, надежны, просты в установке и использовании

Клавишные выключатели наиболее распространены, так как они являются привычными для людей, удобны при использовании и недороги. Эта модель прекрасно подходит как для расположения 0,8-0,9м от уровня пола, так и для любого другого места.
В настоящее время все более популярными становятся выключатели с датчиком движения. Такие модели существуют не только для установки на стену. Можно приобрести потолочный выключатель с датчиком движения, и вопросов на какой высоте его устанавливать не возникнет.
Для настенных датчиков оптимальная высота установки составляет около 2-2,5 метров. При этом самым удачным местом для установки датчика являются угловые части комнат.
Сенсорные выключатели – еще одно из новых изобретений для управления светом в доме. Помимо удобства использования, сенсорные выключатели выглядят в интерьере очень эстетично. Высота установки такого приспособления выбирается из соображения не только удобства, но и визуального комфорта. Как правило, данное устройство не стараются скрыть с глаз, так как оно пока еще считается новинкой и привлекает интерес.

Кнопочные переключатели пришли к нам из далекого прошлого, однако быстро приобрели свою аудиторию покупателей. Расстояние от пола для них выбирается индивидуально хозяевами дома.

Акустический способ управления освещением привлекает интерес, однако еще не сильно распространен для обычных жилых помещений. Место расположения зависит от конструкции и качества изделия. Самостоятельная установка будет затруднительна, так как потребует определенных знаний и умений. Поэтому, как правило, акустические выключатели устанавливаются специалистами, которые профессионально определят наилучшее положение.

Розетки и переключатели большого размера

Один вопрос, который нам регулярно задают: «Есть ли у нас розетки и выключатели, которые больше стандартных белых пластиковых пластин.

Проблема, которая регулярно возникает при замене старых выключателей на новые, заключается в том, что вы часто осталось с крошащейся или потрескавшейся штукатуркой по краям, обычно из-за краски, приставшей к обратной стороне старого выключателя.

На стене, оклеенной обоями, вы часто видите небольшие разрывы или разрывы по краям после снятия старого переключателя или в некоторых случаях вы обнаруживаете, что стена приклеена к краю панели переключателя, вместо того, чтобы позволить обоям стекать под выключатель.

Большинство декоративных пластин переключателя света, которые вы найдете сегодня, обычно имеют высоту от 84 до 86 мм или квадратную в случае пластины одного размера и от 145 до 147 мм в ширину для двойной розетки.

Мы перечислили здесь несколько листов большего размера, чем стандартные, которые решают проблемы, упомянутые выше. Эти пластины имеют размер от 92 до 95 мм в квадрате на одной пластине и от 148 до 155 мм в ширину на двойной розетке, и эти пластины перекрывают любые незначительные повреждения, которые остаются видимыми после удаления старой пластины.

Все эти большие пластины подойдут к вашим существующим стандартным настенным коробкам, поэтому нет необходимости еще больше разрушать вашу украшенную стену.

Если у вас есть еще более серьезная проблема и вам нужна еще большая настенная пластина, взгляните на нашу линейку Regal – эти огромные пластины переключателя имеют размеры 100 мм x 140 мм на пластине одного размера и колоссальные 100 мм x 190 мм на пластине с двумя розетками. .

Мы предлагаем все эти диапазоны в различных вариантах отделки и стилей пластин от канатных кромок до современных пластин с гладкими кромками.

Большинство наших розеток и переключателей производятся в Великобритании, а наши линейки Premium изготавливаются на заказ на наших заводах в Великобритании в соответствии со строгими британскими стандартами. Все наши диапазоны соответствуют последним стандартам электробезопасности.

Если вам потребуется совет или помощь, позвоните в наш отдел продаж по телефону 01926 289 289

Эти розетки и выключатели большого размера заменяют стандартную фурнитуру с использованием стандартного расстояния между винтами, поэтому никаких специальных работ не требуется.

Пожалуйста, выберите из представленного ниже диапазона розетки и выключатели большого размера, которые вам нужны – просто нажмите на изображения ниже, чтобы увидеть полный ассортимент. Вы также можете увидеть все доступные розетки и выключатели, включая отделку.

Vogue	Vogue доступен в этих вариантах отделки
Одиночный 95 мм x 95 мм, двойной 153 мм x 95 мм

Верховный ар-деко	Art Deco Supreme доступен в этих вариантах отделки.
Одиночный 95 мм x 95 мм, двойной 150 мм x 95 мм

Классика ар-деко	Классический ар-деко доступен в этих вариантах отделки.
Одиночный 94 мм x 94 мм, двойной 154 мм x 94 мм

Ар-деко	Ар-деко доступен в этих вариантах отделки.
Одиночный 92 мм x 92 мм, двойной 152 мм x 92 мм

Регент	Regent доступен в этих вариантах отделки.
Одиночный 94 мм x 94 мм, двойной 154 мм x 94 мм

Викторианский	Викторианский стиль доступен в этих вариантах отделки.
Одиночный 94 мм x 94 мм, двойной 154 мм x 94 мм

Черный	Черный доступен в этих вариантах отделки.
Одиночный 95 мм x 95 мм, двойной 153 мм x 95 мм

Duo Premier Plus	Duo Premier Plus доступен в этих вариантах отделки.
Одиночный 92 мм x 92 мм, двойной 148 мм x 92 мм

Грузинский	Грузинский доступен в этих вариантах отделки
Одиночный 93 мм x 93 мм, двойной 153 мм x 93 мм

Грузинская Премьер	Georgian Premier доступен в этих вариантах отделки.
Одиночный 94 мм x 94 мм, двойной 154 мм x 94 мм

Грузия Премьер Плюс	Грузинский Премьер Плюс доступен в этих вариантах отделки.
Одиночный 95 мм x 95 мм, двойной 155 мм x 95 мм

Голиаф	Голиаф доступен в этих вариантах отделки.


Геркулес	Геркулес доступен в этих вариантах отделки.


Палладиан	Палладиан доступен в этих вариантах отделки.
Одиночный 95 мм x 95 мм, двойной 155 мм x 95 мм

Титан	Titan доступен в этих вариантах отделки.


Модернизация Титана	Titan Retrofit доступен в этих вариантах отделки.


Викторианский Премьер	Викторианский Премьер доступен в этих вариантах отделки.
Одиночный 92 мм x 92 мм, двойной 148 мм x 92 мм

Викторианский Премьер Плюс	Викторианский Премьер Плюс доступен в этих вариантах отделки.
Одиночный 92 мм x 92 мм, двойной 148 мм x 92 мм

Определение номинального напряжения и силы тока переключателя, вилки, розетки и розетки

Как найти правильный ток и номинальное напряжение переключателя, Розетка , Розетка и Вилка и т. Д. ?

Выключатели, розетки, вилки, розетки, соединители, GFCI и т. Д. Спроектированы и рассчитаны на разные номиналы, имеющие разные электрические характеристики. Номинальные характеристики переключателей зависят от нескольких факторов, например, материала и класса изоляции, используемых для контактов переключателя, размера и расстояния между контактами, конкретного применения и т. Д.

Существует два основных номинала переключателя:

Номинальный ток: Указанный на паспортной табличке переключателя номинальный ток в амперах показывает максимальную допустимую нагрузку на ток, которую переключатель может выдерживать в подключенной цепи.
Номинальное напряжение: Это максимальное напряжение, которое переключатель может быть использован и установлен в цепи.

Давайте посмотрим, каковы правила и нормы в отношении номинальных характеристик переключателя и как выбрать правильный размер переключателя в зависимости от допустимого тока и напряжения.

Номинальный ток переключателя в амперах:

Все переключатели, прерыватели, вилки, розетки, соединители, провода и т. Д. Имеют два номинальных значения силы тока.

Максимальный безопасный ток: переключатели, вилки, прерыватели, соединители, провода и т. Д. Имеют безопасный максимальный ток.

Максимальный ток: A 15 А Максимальный номинальный ток переключателя составляет 15 А, то есть он может быть установлен в цепи с максимальным током нагрузки 15 А.

Максимальный номинальный ток зависит от напряжения цепи и никогда не должен превышать точный номинальный ток. Если он превысит, он расплавит и свариет контакты переключателя, и переключатель будет бесполезен. Отсутствие прерывателя может привести к повреждению подключенного устройства и даже вызвать опасный пожар. Говоря простыми словами, переключатель на 15 А не следует использовать при токе нагрузки 20 А.

Обычно бытовые и бытовые устройства работают от цепей нагрузки 15 А (14 калибра), но иногда устройства 20 А (12 калибра) также используются в случае однофазного источника питания 120 В переменного тока. В основном, цепи 30 А (калибр 10) используются для питания 240 В переменного тока в соответствии с мощностью нагрузки, например, водонагреватели и т. Д.

Большинство бытовых устройств рассчитаны на 15 А, но иногда может подойти устройство на 20 А.

Максимальный безопасный ток: А 30 А Максимальный безопасный ток для переключателя составляет 24 А.то есть он может быть установлен в цепи с максимальным током нагрузки 24 А, например в цепи водонагревателя с переключателем 30 А, при токе нагрузки 24 А или ниже. Его можно рассчитать следующим образом:

Безопасный максимальный ток: Максимальный ток x 80%

Учебные пособия по подключению соответствующего переключателя:

Пример: Каков безопасный максимальный ток в амперах для переключателя 15A?

Решение:

Безопасный максимальный ток = максимальный ток x 0.8
Safe Max Current = 15A x 0,8
Safe Max Current = 12A

Это означает, что переключатель на 15A можно безопасно использовать для тока нагрузки 12A. Тем не менее, переключатель на 15 А можно использовать для точного переключения на 15 А для прерывистой (неодновременной) нагрузки. В то время как в случае постоянной нагрузки следует использовать переключатель на 15 А для цепи нагрузки максимум 12 А.

Если номинальный ток одинаков для 120 В и 240 В, значение нагрузки в вольтах (ВА) и ваттах (Вт) может отличаться. Например:

20 А, 120 В, безопасное значение максимального тока составляет 16 А.Нагрузка в ваттах, с которой этот коммутатор может безопасно справиться, = 16A x 120 В = 1920 Вт.
Если номинальный ток такой же, когда мы увеличиваем напряжение до 240 В, то = 16A x 240 = 3840 Вт. (Примечание: это пример расчета. Используйте переключатели, вилки и розетки на 30 А при напряжении питания 240 В.
Точно так же безопасный максимальный ток переключателя 15 А составляет 12 А, а нагрузка, которую может выдерживать этот переключатель, составляет 12 А x 120 В = 1440 Вт.

Связанные калькуляторы:

Номинальное напряжение коммутатора в вольтах:

Номинальное напряжение коммутатора показывает максимально допустимое напряжение цепи, в которой коммутатор должен использоваться для различных нагрузок.

Переключатель может быть рассчитан на переменное напряжение, постоянное напряжение или оба с разными значениями и допустимой нагрузкой. Например, переключатель может быть рассчитан на 240 В переменного тока, 230 В переменного тока, 15 А, 120 В постоянного тока, 20 А и т. Д. Перед установкой прочтите руководство пользователя или паспортную табличку переключателя.

Напряжение питания никогда не должно превышать номинальное напряжение переключателя. Другими словами, если мы подключим переключатель 120 В к 500 В, приложенное напряжение может перескочить через разомкнутые контакты (и перегреться из-за перенапряжения) схемы и подключить нагрузку к напряжению питания.Это также вызовет искру, которая может вызвать возгорание. Выключатель разомкнет цепь и остановит работу, если ток превысит предел из-за превышения напряжения по сравнению с номинальным напряжением. Короче говоря, переключатели с номиналом 120 В и 230 В не должны использоваться для 240 и 480 В соответственно.

Сколько переключателей, розеток и розеток можно установить в цепях 15A и 20A?

Для безопасной и бесперебойной работы в цепь 15А должна быть подключена одна розетка.
Чтобы узнать безопасное количество розеток или розеток, назначьте каждой из них по 1,5 А, как показано ниже.
20A Цепь / 1,5 A = 13 Количество розеток и розеток.
15A Цепь / 1,5 A = 10 Количество розеток или розеток.

Для цепей 15 А и 20 А используйте провода калибра 14 и 12 соответственно. В случае использования на открытом воздухе, в прачечной, на кухне, в ванной или в водоемах, это код для использования GFCI и розеток с прерыванием замыкания на землю для максимальной защиты.

Подбор АВР и разъединителей

Номинальные параметры разъединителя

Согласно статье и разделу NEC-430:

Подходящий размер разъединителя должен быть равен или больше 115% от номинального значения двигателя ток полной нагрузки.
Если рассматривать номинальную мощность в л.с. или ваттах для разъединителя, номинальная мощность (или ватт) разъединителя должна быть равна или больше номинальной мощности двигателя или ватт при номинальном напряжении.

Параметры автоматического резерва (АВР)

Пример: Каков правильный размер АВР для трехфазного источника питания переменного тока 210 кВт, 208 В.

Решение:

Ток в трехфазных цепях переменного тока = I = P / (V x √3
I = 210 кВт / (208 В x 1,732)
I = 583 А

Вы можете использовать тогда Автоматический переключатель на 600 А (трехполюсный) для тепловой нагрузки 210 кВт.

Правила NEC и МЭК о номинальных характеристиках переключателя

14 Калибровочный провод следует использовать для переключателя 15 А, вилки или розетки и бытовой нагрузки, такой как цепи освещения.
Для переключателя на 20A следует использовать провод калибра 12.
Провод 10 калибра следует использовать для выключателя на 30 А (в основном 240 В) и автоматического выключателя на 30 А.
Выключатель или вилка, рассчитанная на 15 А, 120 В, может использоваться в цепи нагрузки макс. 15 А, 120 В.
Выключатель или розетка на 15 А, 120 В не могут использоваться в цепи нагрузки 20 А, 120 В.
Переключатель на 20 А, 120 В может использоваться в цепи нагрузки 15 А и 20 А, 120 В.
Использование выключателя или розетки на 120 В в цепи 240 В и наоборот запрещено правилами.
Переключатель 240 В может использоваться в цепи 120 В только в том случае, если номинальный ток соответствует токам нагрузки.
Нельзя использовать переключатель 120 В или вилку на 240 В, даже если номинальный ток подходит.
Переключатели должны быть подключены и подключены к фазному проводу (под напряжением или по линии). Т.е. только фазный провод должен быть отключен через переключатель для включения / выключения подключенной цепи.
Подключение переключателя к нейтральному проводу запрещено правилами.
Переключатель на 15 А, 120 В может использоваться в цепи 20 А, 120 В от распределительного щита.
Переключатель, рассчитанный на 20 А, 120 В, не может использоваться в бытовых цепях питания 15 А, 120 В.
Устройства на 15 А (нагрузка) можно включать в розетку на 20 А, но не наоборот.
Переключатель большего размера в порядке, но номинал ниже, чем ток нагрузки, может привести к расплавлению контактов переключателя.
Для разного уровня защиты разработчик и электрик должны выбрать соответствующий переключатель с классом защиты IP в соответствии с IEC 60529, например IP60, IP65, IP67 и т. Д. используется на 6 А, 120 В переменного тока для индуктивной нагрузки, которая никогда не влияет на ожидаемый срок службы переключателя i.е. 100000 операций или 25000 циклов в обоих случаях.

Полезно знать:

Переключатель, рассчитанный на:

120 В, можно использовать только для 120 В.
240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческие приложения)
120–277 можно использовать для 120, 240 и 277 В.

Связанное сообщение: Электроустановки – Стандарты & # 038; Мировое законодательство

Меры предосторожности

Предупреждение и меры предосторожности

Отключите питание перед заменой, ремонтом, поиском и устранением неисправностей, техническим обслуживанием и установкой электрических приборов и оборудования.
Переключатели должны быть подключены через фазный (под напряжением или линейный) провод (НЕ НА НЕЙТРАЛЬНОМ). Таким образом, он может управлять включением / выключением цепи путем отключения линии или фазного источника питания.
Используйте кабель и провод подходящего размера для электромонтажа.
Несоблюдение этого правила может привести к поражению электрическим током, серьезным травмам, возгоранию или даже смерти.
Выполните проверку целостности клеммы переключателя перед подключением и установкой. При установке проводки используйте провод 10 калибра для 240 В и калибра 12 для 120 В.
Следуйте региональным цветовым кодам проводки, например IEC или NEC.
Пожалуйста, следуйте инструкциям в руководстве пользователя, кодам местных регионов или обратитесь к лицензированному электрику для правильной установки.
Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Похожие сообщения:

3-контактное белое гнездо переключателя 15A, размер: 73 ширина x 16 глубина мм, 180 рупий / шт

3-контактное белое гнездо переключателя 15A, размер: 73 ширина x 16 глубина мм, 180 рупий / шт. | ID: 20649928462

Спецификация продукта

Использование / применение	Дом, офис
Размер	73 Ширина x 16 Глубина мм
Номинальный ток	16 А
Тип контакта	3-контактный
Цвет	Белый
Тип упаковки	Коробка
Номинальное напряжение	250 В переменного тока
Номинальный ток розетки	15A

Заинтересовались данным товаром? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 2017

Юридический статус Фирмы Физическое лицо – Собственник

Характер бизнеса Оптовик

Количество сотрудников До 10 человек

Участник IndiaMART с октября 2012 г.

GST33AAEPB7200R1ZU

Позвольте нам воспользоваться этой возможностью и с удовольствием представиться вам как один из ведущих поставщиков всех электрических и промышленных товаров.Наша оперативная поставка качественных материалов позволила нам установить хорошие деловые отношения с нашими клиентами.

Мы оказываем услуги по специальным видам электротоваров, которые вряд ли доступны на рынке. Поэтому, с уверенностью расширяя наши услуги вместе с вами, мы просим вас любезно зарегистрировать наше имя в вашей уважаемой организации и присылать нам свои расценки, когда и когда вам потребуются материалы, и предоставить нам возможность их предоставить. Пожалуйста, сообщите нам, есть ли у вас какая-либо установленная форма для регистрации для выполнения формальностей.Будем обязаны, если вы рассмотрите наш запрос Вернуться к началу 1 Есть потребность?
Получите лучшую цену
1 Есть потребность?
Получите лучшую цену
MK Electric MHFP014WHI | Размеры Передняя панель для розетки двойного заземляющего переключателя, 1-канальный Белый
{{еще}} {{if false &&! empty projectsData.рабочие сайты && projectsData.status eq ‘success’}}
 Чтобы продолжить, выберите хотя бы один проект.
Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты. {{если projectsData.maxWorksites! = null}} {{/если}}
Показаны рабочие сайты {{: projectsData.worksites.length}}
Отображение рабочие места
Расширить все | Свернуть все
{{! – Статус потребления CLOUD-36019 с датой окончания при отступлении -}}
Отступление
Истекает
Потребление
{{для projectsData.рабочие места}} {{для проектов}} {{! – Статус потребления CLOUD-36019 с датой окончания при отступлении -}}
{{:кодовое название}}
Истекает: {{:истекает}} {{if expiresIn> 1}} дней {{/если}} {{if expiresIn == 1}} День {{/если}}
Расход:
{{если! isApplicableAmountLimit}}
Нет максимальной суммы
{{еще}} {{/если}} {{/для}}
{{/для}}
Необходимо выбрать хотя бы один проект
Сохранить
{{/если}} {{если true &&! empty projectsData.result && projectsData.status eq ‘success’}} {{если ложь}}
Выберите хотя бы один проект
{{/если}} {{для projectsData.result}} {{/для}}
Необходимо выбрать хотя бы один проект
Сохранить {{/если}} {{/если}}
Размеры крышки переключателя света (с изображениями) – Модернизированный дом
Крышки переключателя света представляют собой настенные пластины, закрывающие механизм переключателя и электрическую проводку, которая управляет установленными электрическими приборами.Их основная функция – защита проводки и предотвращение поражения электрическим током, и большинство из них имеют простой дизайн, который гармонирует с ними. Однако существует множество различных конструкций, типов и комбинаций, сочетающих в себе форму, функцию и даже моду.
Стандартные накладки на выключатели света, которые используются чаще всего, имеют размеры 2,75 на 4,5 дюйма. Есть два больших размера, предпочтительный (средний) и негабаритный (jumbo), которые имеют большую площадь, чтобы скрыть дыры и недостатки. Эти крышки измеряют 3.13 дюймов на 4,88 дюйма и 5,5 на 3,5 дюйма соответственно.
Крышки выключателей освещения подразделяются на шесть основных классов: размер, стиль, количество групп, материал, цвет и конфигурация. Эти классы могут перекрываться в зависимости от помещения, обстановки и эстетики местоположения. Точные размеры данной крышки переключателя света определяются одним или несколькими из различных классов.
Источник: Amazon
Крышка переключателя света, размер
Базовая крышка выключателя освещения стандартного размера является наиболее широко используемой накладкой, которую можно найти в каждом электрифицированном здании.Эти накладки имеют размеры 4,5 дюйма в высоту и 2,75 дюйма в ширину и являются отраслевым стандартом. Они самые экономичные, обычно стоят меньше доллара за штуку даже в самом дорогом хозяйственном магазине.
Иногда электрик или подрядчик вырезает отверстие большего размера, чем может замаскировать стандартная крышка. В этом случае вы должны использовать пластину увеличенного размера, которая по-прежнему подходит к механизму переключателя, но покрывает большую поверхность стены. Негабаритные накладки на выключатели света имеют диаметр 5,5 дюйма и 3 дюйма.На 5 дюймов ниже, чтобы можно было разместить большие вырезы в стене.
Источник: Amazon
. Предпочтительный размер крышки переключателя света находится посередине между стандартными и негабаритными пластинами. Пластина предпочтительного размера, также называемая крышкой среднего или среднего размера, имеет размер 3,13 дюйма в ширину и 4,88 дюйма в глубину. Предпочтительные и негабаритные накладки – это быстрые косметические альтернативы для покрытия неровных порезов гипсокартона или старых линий краски.
Стили крышки выключателя света
Накладки на выключатели света очень сильно отличаются от нейтральной прямоугольной конструкции.Многие из них выглядят как скульптурное искусство, которое до сих пор соответствует разным размерам накладок. Вы можете найти накладки, которые выглядят как декоративные рамки для картин, фигурки людей, животных, растений и даже гитары.
Вы также можете найти накладки на выключатели света самых разных необычных форм. Шестиугольники и круги являются одними из новейших вариантов дизайна крышек. Они по-прежнему соответствуют стандартным размерам 2,75 на 4,5 дюйма с учетом формы и дизайна.
Круглая крышка переключателя света, например, имеет размер 5.75 дюймов в высоту и 5,75 дюймов в ширину. Размер сравним с негабаритной крышкой, потому что высота совпадает, а дополнительная ширина формирует форму. Переключатель крышки в форме шестиугольника может соответствовать стандартной крышке, но имеет более длинную длину в центре в точках.
Крышка светового переключателя для одиночного стандартного тумблера
Источник: Amazon
Количество банд на крышке выключателя света
В то время как накладки на выключатели света могут иметь ФОРМУ, как «Акулы» и «Джеты», упомянутые здесь группы немного отличаются.Группа – это просто ширина коробок за стеновой панелью, определяющая расстояние между выключателями питания. Банды переключателей крышек могут быть разных комбинаций.
Крышки
Switch Only бывают одинарными, двойными, тройными и даже четверными для коробок, содержащих более одного переключателя. Иногда на крышках есть группы для выключателей света и электрических розеток на одной и той же пластине. Используемая вами заглушка во многом зависит от вашей электрической схемы и количества установленных элементов.
Крышка светового переключателя для двойного стандартного тумблера
Источник: Amazon
Размеры этих табличек различаются в зависимости от количества групп, но обычно они примерно одинаковой высоты. Двойные и тройные заглушки имеют высоту около 4,5 дюймов, но дополнительное размещение переключателя увеличивает ширину. Таким образом, двойная банда будет иметь длину 4,56 дюйма, а тройная – 6,38 дюйма.
Крышка светового переключателя для тройного стандартного тумблера
Источник: Amazon
Конфигурации и комбинации крышек
В дополнение к настройке многофункционального переключателя / розетки крышки переключателя света имеют другие особенности, позволяющие приспособиться к различным конфигурациям.Существуют различные типы выключателей и розеток, которые требуют модификации, чтобы крышка могла плотно прилегать. Внешние размеры в основном одинаковы; однако внутренние размеры будут отличаться в зависимости от выключателя, розетки или вставки.
Тумблер – тонкий рычаг, который поднимается и опускается – является наиболее распространенным, его размер меньше одного дюйма. Также есть кулисный переключатель, который шире, длиннее и прямоугольнее, и для него требуется более широкое отверстие в пластине. Другие типы специальных переключателей – диммеры, ползунки и переключатели ответвлений – управляют интенсивностью электрического источника света.
На выбор настенной панели также влияют типы розеток, если вы используете комбинированную накладку. Традиционные розетки имеют другую форму, чем прерыватели цепи замыкания на землю (GFCI), и для них требуются другие пластины. Точно так же появилось много новых рокеров, таких как кабели, данные и телефонные порты, которые не подходят к традиционным крышкам.
Стандартные комбинированные пластины
Стандартная комбинированная пластина обеспечит место как минимум для одного настенного выключателя и одной розетки.Это будет как минимум двойная накладка в виде группы и высотой 4,5 дюйма. Ширина увеличивается с каждой дополнительной группой: 4,56 дюйма (двойная), 6,38 дюйма (тройная) и 8,19 дюйма (четверная).
Внутренние отверстия на крышке имеют особую форму, чтобы надежно прилегать к тумблерному переключателю и дуплексному выходу. Отверстие переключателя составляет примерно 1 дюйм на 1 дюйм и подходит для тумблера и поворотного механизма регулятора освещенности. Размер выпускного отверстия составляет 1,12 дюйма в диаметре и 1 дюйм.33 дюйма для каждой отдельной вилки.
Вот пример комбинированной пластины выключателя и крышки розетки.
Источник: Amazon
Комбинированные тарелки Decorator
Комбинированные тарелки Decorator более однородны, чем стандартные тарелки, так как все отверстия одинакового размера. Вы можете использовать эту пластину для нескольких переключателей света, а также для комбинирования клавишных переключателей, современных розеток и специальных портов. Внутренние отверстия комбинированных пластин Decorator имеют размер примерно 1.13 дюймов в поперечнике и 2,5 дюйма в высоту.
Благодаря своей однородности комбинированные пластины Decorator более гибкие в применении. На крышке четырехрядного переключателя света расположены четыре тумблера, но можно легко переключиться на комбинированную установку. Вы можете заменить розетку GFCI или порт данных, так как размер сборки составляет 4,17 дюйма на 1,38 дюйма.
Комбинированные крышки могут также иметь индивидуальные комбинации типов выключателей и розеток. Вы можете расположить переключатели, дуплексные розетки, кулисные переключатели и розетки GFCI, которые могут располагаться в любой желаемой конфигурации.Как и в случае со стандартными пластинами, комбинированные пластины Decorator соответствуют размерам накладок для нескольких секций и имеют высоту 4,5 дюйма.
Крышка четырехзвенного выключателя со стандартными тумблерами
Источник: Amazon
Вопросы по теме
Какая крышка выключателя света самая прочная?
Повсеместно распространенная крышка выключателя света сделана из термопласта, который представляет собой твердый, прочный, термостойкий материал. Стандартные накладки на выключатели из термопласта в значительной степени долговечны, но вы можете треснуть или сломать их под действием чрезмерной силы.Существует более прочный вариант, называемый поликарбонатным термопластом, смесью, которая практически не поддается разрушению и более устойчива к чрезмерному нагреву.
Существует множество декоративных материалов, которые вошли в моду для накладок выключателей света, чтобы добавить атмосферу. Хотя они стоят дороже за пластину, чем термопласты, они все же достаточно доступны, чтобы придать вашему дому другой вид. Некоторые примеры включают бамбук, латунь, бронзу, матовый никель, керамику, хром, медь, олово, нержавеющую сталь, камень и дерево.
Должны ли совпадать все крышки переключателей света?
Крышки выключателя освещения должны совпадать с закрываемыми выключателями и / или розетками. Основная важная функция крышки – это защита электрических компонентов от любопытных глаз и пальцев. Если пластина не может плотно прилегать к выключателю или розетке в группе, это может привести к поражению электрическим током.
Что касается эстетики, то специалисты по архитектуре и дизайну предлагают, чтобы накладки соответствовали друг другу, чтобы создать единый вид.Однако если у вас более эклектичный художественный взгляд, нет причин, по которым вы не можете смешивать и сочетать цвета и материалы. Накладки в одной комнате должны по крайней мере дополнять друг друга, если вы не собираетесь их точно сочетать.
Как выбрать крышку переключателя света?
При покупке накладок на выключатели света самое главное – посчитать, сколько вам понадобится. Затем определите, какой тип крышки вам понадобится, чтобы она закрывала выключатель, розетку или монтажную коробку. Наконец, выберите понравившуюся накладку, которая соответствует вашим электрическим потребностям и эстетическим вкусам.
Следует остерегаться выбора правильной ориентации крышки переключателя света. Стандартные крышки обычно устанавливаются в любом направлении; однако декоративные и комбинированные накладки могут иметь определенную верхнюю и нижнюю части. Дважды проверьте, соответствует ли ваша крышка установленной конфигурации выключателя или выключателя / розетки, прежде чем переходить к заданному стилю.
Наконец, хотя накладки на выключатели света, как правило, недороги, учитывайте их общую стоимость. Базовая крышка переключателя света стоит от 1 до 2 долларов.Обычно вы можете найти их в нескольких упаковках, таких как 10, 12 и т. Д., Примерно за 15–20 долларов.
Однако некоторые декоративные тарелки могут стоить от 6 до 15 долларов за штуку. Это действительно может складываться, когда вы начинаете считать все переключатели в своем доме и понимаете, что вам нужно более 20 или 30.
Стейси Рэндалл
Стейси Рэндалл – жена, мать и писатель-фрилансер из NOLA, которая всегда любила проекты DIY, организацию дома и создание красивых пространств.Вместе со своим мужем последние несколько лет она с любовью ремонтировала бывший дом своих бабушек и дедушек, делая его своим и узнавая много нового о жизни.
Недавно опубликованные
ссылка на Как сбросить термостаты Honeywell: руководство для всех моделей ссылка на 8 самых безопасных районов Джерси-Сити?
Выключатели и розетки MODUL design от TEM
3 линии современного дизайна – Line, Soft, Pure.
Накладки декоративные из натуральных материалов
модульная система выключателей и розеток
универсальная монтажная рамка для прямоугольных и круглых коробок
разнообразные функциональные элементы-модули
Базовым элементом модульной системы является модуль. Как и всемирно известные строительные кирпичи, модули ТЕМ очень просто собираются вместе и могут быть адаптированы к желаниям, вкусам и потребностям людей.Модульная система предлагает широкий выбор функциональных элементов: переключатели, кнопки, подсветку, розетки, средства связи, электронику, декоративные накладки и монтажные рамки.
Особенностью этой модульной системы является быстрая и простая установка с последующей заменой элементов в любое время без специальных инструментов и знаний благодаря универсальной монтажной раме.
MODUL подходит для скрытого и открытого монтажа в круглых и прямоугольных коробках.Все коробки подходят для установки в кирпичные, пустотелые и бетонные стены. Модульная система выключателей и розеток MODUL также предназначена для установки в напольные коробки, распределительные щиты и системы магистралей.
Модульная система выключателей и розеток MODUL предлагает пользователям все функции, которые обеспечивают круглые коробки. В сочетании с прямоугольными коробами модульная система MODUL позволяет использовать размеры до 2x7M («итальянская система»).
Модульная система очень полезна при ремонте и реконфигурации жилых и рабочих помещений.Модульная система в новостройках требует меньше места и времени для установки. Пользователи могут легко настроить выключатели, розетки, декоративные накладки и другие функциональные элементы в соответствии с их текущим цветом, дизайнерской атмосферой и настроением в любое время, когда захотят.
Модульная система выключателей и розеток
MODUL Линии дизайна Pure, Line и Soft отражают современный, утонченный и независимый образ жизни.
Вы можете выбрать из широкого и богатого выбора цветов, узоров и форм, чтобы изменить внешний вид ваших выключателей и розеток, чтобы они соответствовали желаемой атмосфере и настроению.
Эта история доступна на нескольких языках
Патроны, шнуры, переключатели и компоненты для ламп
В нашем ассортименте есть несколько различных типов патронов для ламп, каждый из которых подходит для конкретного типа проекта. Доступные материалы для этих продуктов включают металл, пластик и фарфор, и для каждого материала доступно несколько различных базовых типов. При выборе цоколя для вашего проекта важно убедиться, что он совместим с типом лампы и лампы, которые вы хотите.
В дополнение к патронам Edison, стандартным или E26, мы также предлагаем цоколи для канделябров, которые отлично подходят для использования с декоративными лампами в бра и люстрах. Они меньше стандартных и доступны в нескольких размерах, материалах и стилях. Кластеры и кластерные розетки – еще одно уникальное предложение, идеально подходящее для использования в проектах, включающих несколько лампочек. У нас также есть цоколи для галогенных ламп, светильников со средним цоколем и свечных ламп.
После выбора подходящего размера и материала для вашей базы вам также нужно будет выбрать из нашей коллекции стилей, которые определяют, как вы будете включать и выключать лампу.Стили включают в себя бесключевой, с ключом, сквозной, тянущийся, диммер, трехходовой и трехконтактный.
Также мы предлагаем шнуры, выключатели, розетки, электрические детали и аксессуары. Эти продукты полезны для проектов реставрации, так как фурнитура на винтажных и антикварных товарах часто сломана или устарела.
Шнуры бывают разных стилей, в том числе скрученные шнуры и шнуры с хлопковым покрытием. Эти и другие стили шнуров бывают любого цвета, который только можно вообразить, что позволяет легко найти шнур, соответствующий вашей цветовой схеме.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Размеры розетки: система стандартов электроустановочных устройств

Общие характеристики и размеры розетки по стандарту

Типовые размеры утопленных в стену розеток

Технические характеристики розеток: стандарт напряжения в сети

Размеры стандартных розеток штепсельного типа

Универсальная фурнитура: размеры рамок и розеток

Размерная сетка и особенности розеток Легранд

Размеры современных розеток с рамками: Legrand, Schneider Electric и ABB Busch-Jaeger

Стандартные рамки для розеток и формула для вычисления размеров

Евро- и отечественные стандарты размещения розеток и выключателей

Различия между отечественными моделями и розетками европейского стандарта

Размеры стаканов под розетку и правила их размещения в комнатах

Стандарты размещения монтажных коробок для розеток в помещении

Евро размеры розеток и выключателей. Оптимальная высота установки розеток и выключателей – советские и европейские стандарты. Розетки иного назначения

Высота установки розеток в спальне и кабинете

Высота установки розетки в детской комнате

Евростандарты на высоту установки розеток

Заключение

Наверняка перед установкой розеток или выключателей вы задавались вопросом о выборе высоты их расположения.

Расположение розеток

Расположение выключателей

Электрика в доме

Высота установки розеток и выключателей

Какой должна быть высота установки розеток по правилам?

Расстояние выключателя до проема двери.

Высота размещения розеток

Добавить комментарий:

Высота установки выключателей и розеток от пола

Высота установки выключателей и розеток: правила и стандарты

1. Рамочная система.

2. Расстояние от пола.

3.

4.

#3. Специфика установки в гостиной

#4. Правила расположения в кухне

Развеиваем современный миф

Существующие упоминания в нормативах

Кухня

Ванная комната

Спальня

Подводим итог

Что указано в ПУЭ

Что прописано в ГОСТ и СП

Требования по «Евростандарту»

Планировка электросети в разных комнатах

Электропроводка на кухнях

Нюансы расположения в ванной

Как провести ток в спальне или гостиной

Практические советы для разработки проекта электросети в доме или квартире

Особенности установки выключателей в общественных зданиях

Видео по теме

Розетки Legrand Valena

Розетки Legrand Valena — надежный контакт в элегантном корпусе!

Популярные розетки Legrand Valena

Остальной ассортимент выключателей и переключателей Legrand Valena

Рамки Legrand Valena

высота установки розеток и выключателей. рамка для розеток.

На фото:

По закону

На фото: Панель с четырьмя кнопочными выключателями и силовой розеткой CJC5554A от CJC Systems.

Расположение розеток

На фото:

Высота установки розеток

Высота установки выключателей

На фото:

Высота установки выключателей и розеток по ПУЭ

Требования ПУЭ (правила устройств электроустановок)

Собственный стандарт

Удобство использования

Критерии выбора параметров расположения

Высота установки выключателей

виды, материалы, назначение, большой выбор цветов и нюансы декоративных решений

Времена меняются

Как не ошибиться в выборе

Цветовые предпочтения

Выбор материала

Формы и размер рамок

Дизайнерский взгляд
