Делаем электропроводку в деревянном доме своими руками
Электричество — важнейшая составная часть повседневной жизни. Установить электропроводку в деревянном доме собственноручно достаточно сложно. Необходимо обладать знаниями в области электричества и соблюдать все правила и нормативы. Следуя нижеприведенной инструкции, вы проведёте монтаж собственными руками, не прибегая к помощи профессиональных электриков.
Содержание
- Какая электропроводка подходит для деревянного дома?
- Необходимые комплектующие
- Подготовительные работы
- Монтажные работы: пошаговая инструкция
- Особенности закрытой проводки
Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.
Современное жилье невозможно представить без электропитания.
Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

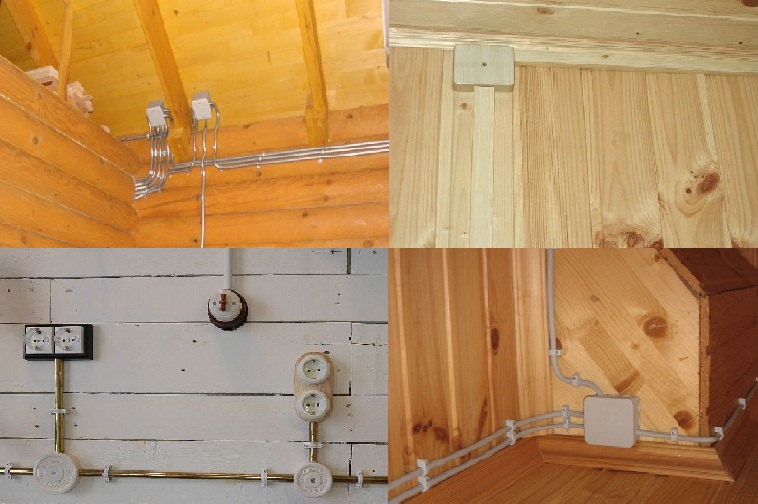

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:
- Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.
Канал прокладывается ровно, в горизонтальной или вертикальной плоскости
- В строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах.
В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов. - Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.
В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.
Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.
Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов. При составлении плана-схемы отдельное внимание обращается на следующие моменты:
- Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.
- Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.
Примерная схема электропроводки
- При планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.
- Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.
- Все провода соединяются между собой в специальных распределительных коробках.
Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:
- Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
- Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
- Электрокабель.
- Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
- Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
- Счётчик.
- Распределительные коробки, саморезы, изолирующие зажимы, изолента.
Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.Расчёт материалов и выбор подходящей аппаратуры
Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены. В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины.
Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:
- Если в доме отсутствуют электрические плиты — 5,5 кВт.
- Если электроплиты есть — 8,8 кВт и больше.
Следует обращать внимание и на жилую площадь.
За номинал принимается 60 кв. м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.
Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:
| Толщина провода, мм. | Провод из меди | Провод из алюминия | ||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 0,75 | 8,0 | 1,8 | — | — |
| 1,0 | 9,0 | 2,0 | — | — |
| 1,2 | — | — | 8,0 | 1,8 |
| 1,5 | 12,0 | 2,6 | — | — |
| 2,0 | — | — | 12,0 | 2,6 |
| 2,5 | 20,0 | 4,4 | 16,0 | 3,5 |
| 4,0 | 25,0 | 5,5 | 20,0 | 4,4 |
| 6,0 | 32,0 | 7,0 | 25,0 | 5,5 |
| 10,0 | 50,0 | 11,0 | 40,0 | 8,8 |
| 16,0 | 65,0 | 14,3 | 50,0 | 11,0 |
| 25,0 | 95,0 | 21,0 | 70,0 | 15,4 |
Для деревянного дома подходит трехжильный медный кабель ВВГ.
При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 — сечение.
Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.
На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.
Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности — не меньше второго.
Подготовительные работыПеред тем, как проводить работы внутри помещения, необходимо обратить внимание на ввод линии.
За пару десятилетий количество и мощность бытовых электроприборов выросли в разы, увеличив потребление энергии, и старая линия может не справляться. Вторая причина — в постоянном воздействии солнечных лучей и прочих внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.
Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стенку чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг. При этом не принималось во внимание, что резина является токопроводящим материалом, и по мере того, как она стареет, возможно появление участков искрения и локального нагрева.
Для заведения линии в деревянный дом можно воспользоваться одним из двух способов: подземным и воздушным.
Первый способ достаточно затратный. Он требует земляных работ, расположения кабеля на глубине около метра, оформления охранной зоны соответствующими табличками.
В местах прохода сквозь фундамент и ввода в дом устанавливаются толстостенные металлические гильзы. Этот способ чаще используется при возведении нового дома.
Для воздушной линии потребуется электропровод с сечением от 16 миллиметров. Часто используется так называемый СИП (самонесущий изолированный провод), срок службы которого превышает 25 лет. Подключение внешней линии ко входной осуществляется исключительно вне здания. Установка кабель-каналов и монтаж проводки осуществляется после того, как пройдёт начальная усадка дома и просушка древесины стен. Иначе малейшие изменения «геометрии» повлекут деформацию и разрушение коробки.
Монтажные работы: пошаговая инструкцияМонтаж электрической проводки в деревянном доме происходит в несколько этапов:
- Укладка главного кабеля.
- Установка распределительных коробок.
- Установка розеток и выключателей.
- Монтаж осветительных приборов.
- Установка электрощитка.
- Монтирование контура заземления.
Рассмотрим каждый из перечисленных этапов подробнее.
Укладка кабеляПроводка обычно укладывается в кабель-каналы или плинтуса. Это происходит в несколько этапов:
- Кабель нарезается на части. Их количество соответствует числу выключателей и розеток. Длина каждого провода равна промежутку между розеткой и выключателем, плюс необходим небольшой запас в 20–22 сантиметра.
- Устанавливаются кабель-каналы. Они крепятся строго вертикально либо горизонтально, для максимально точного выравнивания можно использовать уровень.
- В кабель-каналы укладывается готовый провод. Закрывать пока не нужно.
Деревянный цвет позволяет сохранить дизайн комнаты
В каждом узле, где от главного кабеля отходят разветвления на розетки и выключатели, устанавливается распределительная коробка. В этом распределителе кабель разделяется и направляется в нужные места по комнатам.
Внутри распределительной коробки кабель можно присоединить несколькими способами:
- Использование колпачков СИЗ. Детали различаются размером и цветом. Для монтажа кабель зачищается на 3 сантиметра, скручивается, продевается в колпачок и закручивается. Концы скрученного таким образом провода укладываются в разделительной коробке таким образом, чтобы исключался контакт между ними.
Указана примерная разводка кабелей
- Соединение с помощью вагов. В каждом случае подбирается изделие с определённым количеством отверстий для проводки. Ваги различаются по сечению, подробности необходимо уточнять у продавца. Провода зачищаются на 1–1,5 см и вставляются в отверстия до щелчка. Концы проводки разводятся в разные стороны и укладываются так, чтобы не было касаний.
Проводки вставляются до щелчка
- Скрутки и изолента. Концы проводов зачищаются, скручиваются между собой. Поверх накладывается изолента и закрывает все оголённые поверхности. Соединённая и заизолированная проводка укладывается в распределительную коробку.
К коробке подходит проводка в гофротрубе
Крепление розеток и выключателей происходит непосредственно к стене. Предварительно укладывается слой изоляции. В этом качестве часто используют алюминий или асбест.
Проводка идет максимально ровно
Розетки прикручиваются достаточно крепко. Это исключает дальнейшее раскачивание и расшатывание. Если к розетке подходит кабель с тремя проводами, жёлтый и зелёный уходят в заземляющий контакт, последний — на питание. Схема подключения представлена на рисунке ниже (L — фаза, N — ноль, PE — заземление).
Установка осветительных приборовВ деревянных строениях обычно используется несколько групп осветительных приборов:
- Встроенные
- Накладные
- Уличные.
Все светильники, бра и другие подобные электроприборы должны оборудоваться специальной металлической площадкой для крепления изделия к потолку либо стене.
Подобный монтаж электрооборудования считается оптимальным с точки зрения пожарной безопасности.
Для подключения светильников используется проводка жёлто-зелёной группы
Включение самих светильников в основную сеть выполняется очень просто: с помощью проводов жёлто-зелёной группы. В комплектацию каждого осветительного прибора входят контакты для подобного подключения.
Распределительный щитокПосле входа в дом главный кабель без каких-либо ответвлений подходит к распределительному щиту. Этот прибор состоит из нескольких элементов:
- Пластиковый либо металлический бокс. Его размеры строго не регламентируются, потому многие домовладельцы предпочитают устанавливать устройство «с запасом», в расчёте на дальнейшие апгрейды, дооснащения и т. д.
- Опломбированный счётчик расхода электричества
- Вводной автомат защиты. Чаще ставится двухполюсный либо трехполюсный. Его также пломбирует электроснабжающая организация.
Простейший вариант для деревянного дома
- Дополнительные однополюсные автоматы, установленные на специальной DIN-рейке. Их количество строго не регламентируется. Зачастую внутренняя домашняя сеть разделена на отдельные зоны, каждой из которых будет соответствовать свой автомат. К примеру, отдельно можно выделить освещение двора, некоторых придомовых построек, отдельных комнат. Мощность АЗ рассчитывается индивидуально для каждой из отдельных зон. Основное требование — она должна срабатывать при перегрузке на слабом участке проводки. Если допустимый предел обычной электророзетки составляет 16А, автомат также не должен превышать этого значения.
- Устройство защитного отключения (УЗО). Этот прибор стоит достаточно дорого, и многие пренебрегают его установкой. Оно отключает электричество, если выявляется утечка. Это позволяет избежать поражения током при возможных проблемах в сети. Подбор номинала устройства и его монтаж осуществляются квалифицированным электриком с учётом таких параметров, как максимальный ток (предельная нагрузка участка) и ток утечки.
Их количество строго не регламентируется. Зачастую внутренняя домашняя сеть разделена на отдельные зоны, каждой из которых будет соответствовать свой автомат. К примеру, отдельно можно выделить освещение двора, некоторых придомовых построек, отдельных комнат. Мощность АЗ рассчитывается индивидуально для каждой из отдельных зон. Основное требование — она должна срабатывать при перегрузке на слабом участке проводки. Если допустимый предел обычной электророзетки составляет 16А, автомат также не должен превышать этого значения.Шина PE, выполняющая роль заземляющей шины, соединяется с заземляющим устройством.
Это устройство размещают в земле, рядом со стеной дома. Визуально это — несколько стальных прутьев, обычно три или больше. Диаметр — 1,6 см, длина — около трёх метров. Они соединены с помощью приваренной полосы 4*40 мм. Это устройство полностью размещается под землёй, для соединения с шиной на стену подводится полоса 4*40 мм.
Для соединения устройства с шиной используется одножильный провод, сечение которого больше или равно сечению вводного кабеля.
По завершении всех установочных работ измеряется сопротивление ЗУ. Для однофазной сети этот показатель должен составлять менее 8 Ом, для трехфазной — менее 4.
Особенности закрытой проводкиЗакрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.
Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба.
Как вариант — обычная, и к ней приваривается ещё одна.
Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.
К проводке крепятся накладные выключатели и розетки
При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.
Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.
После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.
Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме. В таких строениях особенно важно соблюдать правила противопожарной безопасности.
- Автор: Максим Овсянников
- Распечатать
Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов.
Оцените статью:
(19 голосов, среднее: 3.9 из 5)
Поделитесь с друзьями!
Электропроводка в деревянном доме своими руками
Главная » Электрика » Силовое оборудование » Электропроводка в деревянном доме своими руками: пошаговая инструкция по выполнению
Многие хозяева деревянных домов часто встают перед проблемой проведения в них электричества. Это неудивительно, ведь такие конструкции отличаются высокой пожароопасностью, а значит, и к проводке предъявляются четкие правила и требования, которые нужно соблюдать. Данная статья осветит все нюансы и раскроет то, какой должна быть электропроводка в деревянном доме своими руками. Пошаговая инструкция позволит выполнить все этапы работы максимально правильно и качественно.
Так как деревянный дом имеет высокую пожароопасность, то и монтаж проводки должен быть выполнен с учетом всех нормативов
Содержание
- Подготавливаем проект проводки: учитываем важные моменты
- Выполняем план проводки
- Определяем мощность электроприборов
- Выбираем оптимальный кабель: материал и сечение
- Калькулятор расчета сечения кабеля по мощности и длине
- Выбираем вводный автомат
- Электропроводка в деревянном доме своими руками: пошаговая инструкция
- Монтаж электропроводки в деревянном доме
- Внутренняя разводка проводов
- Подробная инструкция по прокладке проводки в кабель-канале
- Устройство заземления и выбор УЗО
- Испытание смонтированной системы
- Делаем выводы
- Электрика в деревянном доме (видео)
Прежде чем приступить к созданию и проработке проекта прокладки электропроводки в деревянном доме, необходимо обратиться в компанию, предоставляющую электроэнергию по вашему району для получения технической документации, на основе которой и будут выполнены расчеты.
Разработка плана проводки производится в несколько шагов:
- Выполняется технический чертеж дома, на котором отмечаются все точки, где будут располагаться розетки, выключатели, светильники и прочие приборы, которым необходим подвод электричества.
- На чертеже обозначаются распределительные коробки, из расчета одна коробка на две смежные комнаты постройки.
- Все маломощные приборы вроде светильников и люстр подключаются в одной группе, а устройства, требующие большого количества энергии (котлы, плиты и т.д.) – в другой. Для каждой из групп приборов предполагается подводка отдельного кабеля и автомата.
- В обязательном порядке на чертеже стоит указать мощность каждого подключенного устройства, а также расстояние между кабелем, потолком, полом, окнами, дверьми и т.д.
Так будет выглядеть примерный план электропроводки в деревянном доме
Определяем мощность электроприборовВ техническом паспорте каждого из приборов указана номинальная мощность, которую требуется учесть при распределении устройств на группы. Для того чтобы узнать суммарную мощность необходимо сложить показания мощности всех приборов в доме.
Если же по какой-то причине паспорта некоторых из гаджетов были утеряны, вы можете воспользоваться представленной ниже таблицей средней мощности тех или иных приборов.
Таблица мощности некоторых приборов
Выбираем оптимальный кабель: материал и сечениеПравильно выбрать сечение кабеля вам поможет таблица из справочника по электротехнике, в которой указано оптимальное соотношение мощности прибора и толщины проводки. Для того, чтобы узнать, какой толщины должен быть вводной кабель, воспользуйтесь высчитанной раннее номинальной электромощностью.
Таблица соотношения мощности и сечения
Калькулятор расчета сечения кабеля по мощности и длинеНаиболее часто используются медные кабеля, поскольку, в отличие от алюминия, медь не так сильно подвержена различного рода деформациям и разломам.
Важно! Примите во внимание, что ко всем розеткам и осветительным электроприборам должен подводиться исключительно трехжильный кабель с заземлением.
Правильно подобранный кабель исключает возможность возгорания
Выбираем вводный автоматПравильно подобранный автомат обеспечит отсутствие опасности короткого замыкания, и, как следствие, возгорания. Следует учесть, что автомат следует выбирать таким образом, чтобы при скачках напряжения он не отключал электричество в доме, а просто разрывал цепь.
Как правило, большая часть проводок в подобных домах является однофазной, в связи с чем в них используются одно- и двухполюсные автоматические выключатели, если же проводка трехфазная – то трехполюсные.
От вида проводки будет зависеть тип выключателя
Для того чтобы правильно выбрать вид автомата для однофазного питания, необходимо проделать несколько несложных вычислений.
Таким образом, чтобы вычислить максимальную величину тока (Imax), при котором будет срабатывать выключатель, необходимо номинальную мощность поделить на напряжение сети, а полученный результат умножить на 0,8, затем, на коэффициент погрешности – 1,1.
Оптимальным вариантом для установки в деревянном доме будет автомат с уровнем С, который успешно справится с разными нагрузками.
Оптимально подобранный автомат будет справляться за различными рода нагрузками
Электропроводка в деревянном доме своими руками: пошаговая инструкцияМногие задаются вопросом «как сделать электропроводку в деревянном доме?». Для этого достаточно изучить инструкцию, представленную ниже.
Первым этапом работ будет покупка всех необходимых устройств и материалов, таких как кабели, автоматы, счетчики, розетки, выключатели и т.д. Согласно подготовленному заранее чертежу производится крепление всех распределительных коробок, фиксирует места расположения выключателей, розеток и светильников.
Внимание! Если после проведения электропроводки планируется обшивка стен каким-либо отделочным материалом, то кабель зашивается в металлическом коробе.
Электропроводку можно спрятать в подвесном потолке
Монтаж электропроводки в деревянном домеВ соответствии с проектом выполняется монтаж распределительного щита своими руками, в котором затем будет установлен счетчик. На DIN-рейку (специальный металлический профиль) монтируется вводный автомат, который соединяется клеммами со счетчиком. Кроме того, на нее устанавливается реле, регулирующие напряжение, УЗО и автоматы для всех групп приборов.
Схема подключения УЗО
В дом заводится кабель, который можно проложить двумя способами: по воздуху или под землей. В случае с наружным вариантом в стене в месте подвода кабеля устанавливается несгораемая гильза. Подземный же вариант предполагает прокладку проводки в металлической трубе, а также официальное согласование с вашей энергокомпанией.
Так выглядит несгораемая гильза
Внутренняя разводка проводовЕсть два варианта того, как будет проведен кабель – открытый и скрытый. Первый предполагает такие способы монтажа как:
- Керамические ролики;
- Металлические трубы;
Металлические рукава, которые могут быть использованы в монтаже
- Кабель-каналы из пластика;
Монтаж проводки в кабель-канале
- Плинтуса;
- Крепление специальными скобами.
Каждый из способов предполагает надежное крепление кабели внутри, однако последний вариант, в отличие от остальных, отличается низкими эстетическими качествами. Монтаж скрытой электропроводки в деревянном доме предполагает прокладку кабеля под досками в металлических рукавах.
Подробная инструкция по прокладке проводки в кабель-каналеВажно! В каждой комнате в том месте, где выходит кабель, должна быть установлена несгораемая гильза.
Ниже представлена подробная информация о том, как выполняется электропроводка в деревянном доме своими руками. Пошаговая инструкция:
- Кабель-канал крепится к стене или потолку при помощи саморезов, причем места поворотов укрепляется дополнительно.
- Провода укладываются в короб, который закрывается крышкой. Важно правильно рассчитать длину проводов и оставить запас для подключения выключателей или розеток.
- Кабеля соединяются в распределительных коробках, где подключаются с помощью зажимов к автоматам, розеткам и выключателям.
Соединение может быть произведено при помощи самозажимных клемм, изолирующих колпачков или скруткой. Важно также помнить, что чем больше соединений, тем хуже проводка переносит нагрузки.
Самозажимные клеммы
Устройство заземления и выбор УЗОДля многих электроприборов, установленных в наших домах, заземление является прописанной в нормативной документации необходимостью. Для того чтобы обустроить заземление необходимо проделать следующие работы:
- Три металлических стержня длинной в 3 м каждый и сечением в 3 см размещаются в вершинах равностороннего треугольника стороной 1 м на глубину 30 см.
- При помощи сварки все три прута соединяются между собой уголком, а к одном из них приваривается петелька с прутом.
- Прут толщиной 1 см укладывается в вырытой яме так, чтобы соединиться с заземляющим проводом устройства.
Так выглядят работы по устройству заземлению
Статья по теме:
Заземление в частном доме своими руками 220В и 380В.
Чтобы проводка получилась безопасной, в обязательном порядке предусматривается установка УЗО, которое при малейшей утечке тока отключает электричество. Тип устройства зависит от комнаты – например, для ванной применяется прибор с током утечки в 10 мА, другие помещения оснащаются УЗО в 30 мА. УЗО устанавливается в щитке после счетчика.
Испытание смонтированной системыИспытание сделанной своими руками электропроводки в деревянном доме, пошаговая инструкция по которой представлена выше, желательно выполнять при помощи специалистов с профессиональными приборами. Комплекс работ включает в себе следующие пункты: осмотр на дефекты, замер сопротивления изоляции и заземления, проверка автоматов, проверка цепей, испытание защиты. После того, как работы будут завершены, эксперты выносят свой вердикт и выдают сертификат.
Испытание проводки проводится только специалистами, которые наделены полномочиями выдачи соответствующего сертификата
Делаем выводыВыполнить работы по монтажу электропроводки в деревянном доме при правильном подходе и наличии определенных знаний – посильная задача. При ее выполнении важно соблюдать все требования, изложенные в нормативных актах и технических документах, ведь от этого будет зависеть безопасность полученного в итоге результата.
Электрика в деревянном доме (видео)Электропроводка в деревянном доме своими руками
Чаще всего деревянные дома возводят на дачных участках. Преимуществом этих зданий являются низкие материальные затраты на строительство и высокая скорость возведения. Основным недостатком такого решения является высокая вероятность возгорания при возникновении аварийной ситуации в электропроводке. В результате искрения и коротких замыканий легко загораются стены и потолок. Отсюда высокие требования к прокладке кабеля в конструкциях с горючими поверхностями в ПУЭ и других НТД. Поэтому давайте разбираться, как должна быть безопасно проведена электропроводка в деревянном доме, согласно ГОСТам и ПУЭ.
- Требования
- Основной процесс
- Создание схемы
- Прокладка линии с улицы в помещение
- Прокладка кабелей в помещениях
- Проводное соединение
- Подключение розеток и выключателей
- Электрическая панель в сборе
Требования
Требования к электропроводке АТ ПУЭ для различных сооружений указаны в главе 2.
Итак, основные требования к монтажу электропроводки в деревянном доме:
- Проводники должны быть изолированы из негорючего или негорючего материала, на практике используется NYM или ВВГнг-LS.
- Жилы должны быть медными.
- Преимущество рекомендуется отдавать проводке открытой проводки в деревянном доме, подробнее см. табл. 2.1.3 ПУЭ.
- Скрытая электропроводка в деревянном доме возможна (по той же табл. 2.1.3 ПУЭ), но если она защищена со всех сторон несгораемым материалом (гипс, алебастр, металлические трубы), однако именно этот вопрос вызывает большинство споров и недоумений. Использование металлорукава или ПВХ гофры в деревянном доме запрещено, так как они не обладают способностью локализации в случае пожара.
- Правильно выполнить расчет сечения токопроводящих жил кабеля. Толщину сердечника рекомендуем выбирать с запасом по току 30% (лучше больше, чем меньше, но без фанатизма).
- Согласно нормам и стандартам, строительство деревянного дома требует наличия заземления, систем TN-C-S или TN-S, а линии должны быть защищены такими устройствами, как автоматический выключатель и УЗО или дупольный пистолет.
- Если у Вас деревянный дом каркасной конструкции, то по вышеуказанному СП можно прокладывать скрытую проводку в полостях, заполненных утеплителем и т.д.
Важно! Скрытая проводка – это не только проводка в воротах под штукатуркой, но и проводка в пустотах конструкций, закрытых подвесными потолками и облицовкой.
Основной процесс
Основной процесс подключения не сложный. Все, что нужно – это сделать схему электропроводки в деревянном доме, закупить все комплектующие, провести подготовительные работы и монтаж.
После этих операций готовая линия согласовывается с Госэнергонадзором, и если нет замечаний, в течение 5 дней вас подключат к электросети.
Создание схемы
На специальной схеме электропроводки отмечается точное расположение всех элементов (от розетки до электросчетчика), прохождение кабеля через деревянный дом. Также на проекте необходимо указать точное расстояние проводки возле дверных проемов, потолка, пола.
В качестве заготовки для схемы рекомендуем использовать план дома, так как в этом документе соблюдаются точные размеры комнат, дверных проемов, окон.
При составлении электрической схемы используйте следующие правила и советы:
- Распределительный щит установлен в коридоре. Высота щита должна быть такой, чтобы до него не доставали дети (примерно 1,5 м над землей). Розетки
- , как правило, устанавливаются на любой высоте от пола (ГОСТ, СНиП и ПУЭ этот момент не обсуждают). Предварительно распланируйте мебель и бытовую технику, чтобы знать, где вам нужно установить розетку (иначе после ремонта вам придется покупать удлинители).
- Рекомендуемая высота установки выключателей 80 и 150 см. Все выключатели в доме должны быть на одной высоте (из эстетических соображений). При входе в помещение изделие следует класть со стороны дверной ручки.
- Линия может проходить как внизу (20 см от пола), так и вверху стены (20 см от потолка), причем строго вертикально и строго горизонтально. Поворот гусеницы под прямым углом.
- На основании готовой схемы необходимо рассчитать точное количество элементов, затем приобрести их и приступить к монтажу электропроводки в деревянном доме.
Прокладка линии от улицы до помещения
Существует 2 способа прокладки наружного кабеля: воздушный и подземный.
Первый вариант дешевле, но в то же время чаще подвержен авариям (линии электропередач могут быть повреждены сильными порывами ветра или падением дерева на столб). Также возможна установка воздушной проводки, если расстояние до объекта не более 25 метров. Если дистанция до дома деревянная, то придется самостоятельно устанавливать промежуточную опору (еще один столб), которая может заметно «бить по карману».
Прокладка кабеля под землей более трудоемкое и дорогостоящее мероприятие, но в то же время обеспечит длительный срок службы вашей проводки.
О том, как подключить электричество к участку, мы рассказали в отдельной статье, которую рекомендуем прочитать!
Прокладка кабеля в помещениях
Чаще всего в деревянном доме проводится открытая проводка. Существует несколько способов монтажа проводки, а именно: в швеллерах, в гофре, на специальных изоляторах (роликах) или в электрический плинтус. На фото представлены все варианты, поэтому вы можете сразу сравнить их между собой.
Кабель-каналы – Удобный вариант для проводки, легко крепятся, но при правильном подходе не портят, а дополняют интерьер деревянного дома. Кстати, есть каналы с раскраской «под дерево».
Преимущество электропроводки в плинтусе в том, что вы уменьшаете количество кабель-каналов на стенах, тем самым прячете проводку от глаз. Этот вариант также снижает вероятность механического повреждения линии, а если разместить розетки на высоте 15-20 сантиметров над уровнем пола, то проводка будет практически незаметна.
При этом выключатели можно установить на нужной высоте, проложив провод в нише дверного проема, за кожухом в металлической трубе. Тогда проводку вообще не будет видно. Таким образом, вы выполните требования ПУЭ и ваш интерьер не пострадает.
Хорошо соответствует ПУЭ “Ретро проводка”. То есть нужен витой шнур и керамические ролики (изоляторы). Это старинный вариант интерьера. Но ретро-провод неоправданно дорог, а необходимость покупки зажимов и прочих аксессуаров только увеличит смету.
Рекомендуем ознакомиться с данной видеоинструкцией, которая наглядно покажет вам все нюансы монтажных работ:
Подключение проводов
В местах разветвления кабеля к розеткам и выключателям, а также в местах соединения двух жил необходимо установить распределительные коробки. Эти изделия используются для крепления нескольких контактов и их защиты.
Основные способы подключения проводов в распределительной коробке:
- подключение с помощью ваг;
- соединение с сизым;
- опрессовка с гильзами; сварка
- ; пайка
- .
Важно! Соединение проводов со скруткой Запрещено в любых конструкциях, так как со временем контакт ослабевает и начинает греться.
Если монтировать электропроводку в деревянном доме по ПУЭ, там сразу написано о запрете на скрутку:
ПУЭ 2. 1.21. Соединение, разветвление и окончание жил проводов и кабелей должны осуществляться посредством опрессовки, сварки, пайки или зажима (винт, болт и т.п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.
СИЗ представляют собой изолирующие колпачки, наматываемые на жгут проводов. Они недорогие и очень практичные. Достаточно зачистить изоляцию на 2-3 см, а оголенные контакты скрутить между собой, после чего накрутить колпачок. О том, как соединить провода с серым читайте в статье, на которую мы ссылались.
Соединение клеммной колодки WAGO достаточно надежно. Но имейте в виду, что их лучше использовать в не слишком мощных соединениях. При монтаже обращайте внимание на номинальный ток клеммной колодки и не используйте подделки. Подключение мощных приборов, таких как бойлеры, посудомоечные машины и бойлеры, следует производить винтовыми клеммниками, гильзами, сваркой или пайкой, а еще лучше прокладывать сплошной провод от щитка.
Гильзы, сварка или пайка – лучшие из перечисленных вариантов при монтаже электропроводки в деревянных домах. О том, как обжимать провода гильзами, читайте в нашей статье.
На сайте также есть отдельные публикации о проводах для пайки и сварки:
- https://my.electricianexp.com/en/uchimsya-payat-provoda-rassmotrenie-vsex-nyuansov-pajki.html
- https://my.electricianexp.com/ru/svarka-mednyx-i-alyuminievyx-provodov.html
Подключение розеток и выключателей
После завершения всей электропроводки необходимо установить выключатели и розетки. Рекомендуем использовать все электроустановочные изделия в исполнении под дерево. Разница в стоимости может и не существенная, но в интерьере они будут смотреться лучше, также можно обратить внимание на линейку Розетки и выключатели Schneider Electric и Legrand. Изделия этих производителей впишутся в любой интерьер.
Сборка электрощита
Важно правильно подобрать сечение кабеля и проложить кабельные линии, но это не будет означать, что ваша проводка в деревянном доме безопасна. Нужно правильно подобрать защиту – автоматы, дифавтоматы, УЗО, реле напряжения И так далее. Это сэкономит затраты на ремонт в случае аварийной ситуации, а также защитит вас и ваш дом.
При повреждении изоляции кабелей грызунами сработает защита и не возникнет пожар.
Поэтому необходимо разделить проводку на группы:
- Освещение
- Розетки
- Мощная бытовая техника
Обязательно защитите эти группы с помощью отдельных автоматов и УЗО. УЗО необходимо устанавливать на цепи, от которых запитаны водонагреватель, электробойлер, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся во влажных помещениях.
Затем для кабеля с сечением жил 1,5 кв. мм (цепь освещения) выбирайте автомат на номинальный ток 6-10 ампер, а на 2,5 кв. мм – 16 ампер.
Групповые УЗО к розеткам или отдельным потребителям должны иметь ток утечки (дифференциальный ток, он же Iд) в пределах 10-30 мА, а суммарное УЗО, его еще называют вводным или пожаробезопасным, выбирают с током утечки больше групповых , например 100-300 мА.
Также на вводе иногда устанавливают селективное УЗО – оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше тока автомата, которым защищается эта группа, то есть АВ на 10А – УЗО на 16А, АВ на 16А – УЗО на 25А.
Схема сборки однофазного щитка в деревянном доме:
Если вы провели на участке 3 фазы, схема распределительного щита может выглядеть так:
После завершения разводки и установки щита собран, рекомендуем вызвать электрика, чтобы он все проверил и, возможно, устранил явные ошибки. Далее необходимо пройти приемо-сдаточные испытания, получить Акт о допуске на подключение к сети, а также вызвать представителя РЭС для опломбировки счетчика и автомата вскрытия.
Вот и вся пошаговая инструкция, подробно объясняющая, как сделать электропроводку в деревянном доме своими руками. Обязательно выполнение электромонтажа в соответствии с ПУЭ и другими существующими нормами. Они спроектированы и собраны с учетом большого количества аварий, которых можно было бы избежать, просто следуя правилам. Надеемся, что предоставленные советы и схемы помогли вам провести электромонтаж самостоятельно или хотя бы сэкономить на некоторых этапах монтажа.
Рекомендуем также прочитать статью: Отопление деревянного дома электричеством!
Опубликовано: Обновлено: 28.02.2019 5 комментариев
Как выполнить черновую электропроводку
Резюме
«Черновая» электропроводка означает, что все электрические кабели протянуты через стойки в стене и установлены коробки для выключателей света, розеток и розеток. Но проводка еще не подключена к вашему блоку выключателя, а различные выключатели, розетки и розетки еще не установлены. С представленной здесь информацией и некоторыми базовыми инструментами вы можете выполнить черновую проводку самостоятельно и сэкономить немного денег на своем проекте. В этом посте мы поможем вам научиться выполнять черновую проводку своими руками.
Содержание
- Планирование электромонтажных работ
- Шаг 1. Отметьте расположение ваших коробок
- Шаг 2. Установите коробки в каркас
- Шаг 3. Время просверлить несколько отверстий Кабель между коробками
- Шаг 5. Прикрепите кабель скобами к стойкам
- Шаг 6. Проложите кабель к коробке выключателя
- Шаг 7. Сгруппируйте кабели в каждой коробке
Вы делаете пристройку к дому ? Как насчет отделки подвала или строительства отдельной студии, гаража или сарая? Во всех этих случаях вам нужно будет подключить новую конструкцию к электричеству. Знаете ли вы, что можно сэкономить деньги, выполняя большую часть электропроводки самостоятельно?
«Черновая» проводка означает, что все электрические кабели протянуты через стойки в стене и установлены коробки для выключателей света, розеток и розеток. Но проводка еще не подключена к вашему блоку выключателя, а различные выключатели, розетки и розетки еще не установлены. С представленной здесь информацией и некоторыми базовыми инструментами вы можете выполнить черновую проводку самостоятельно и сэкономить немного денег на своем проекте. В этом посте мы поможем вам научиться выполнять черновую проводку своими руками.
Разумный первый шаг — набросать схему электропроводки на бумаге перед началом работы. Подумайте о своих потребностях в электричестве, когда будете это делать. Например, сколько потолочных лайтбоксов вам нужно? Где будут располагаться выключатели света? Сколько электрических розеток вам нужно и где вы хотите их расположить?
Оцените существующую проводку
Если вы дополняете существующую проводку, важно проверить пропускную способность исходной цепи и линии, чтобы избежать перегрузки. Например, цепи с меньшей силой тока, обслуживаемые автоматическим выключателем на 15 ампер, могут не выдерживать дополнительной нагрузки дополнительных розеток или осветительных приборов. При возникновении вопросов проконсультируйтесь с квалифицированным электриком.
Проверьте строительные нормы и правила
При прокладке новой проводки необходимо соблюдать местные и национальные строительные и электрические нормы и правила. Вы должны быть знакомы с их основами, прежде чем начать. Коды охватывают многие важные аспекты вашей установки, включая, помимо прочего, калибр проводки, размер коробок для розеток и сведения о том, как провода прокладываются и монтируются в ваших стенах. Обязательно проконсультируйтесь с квалифицированным электриком, чтобы убедиться, что вы знаете требования, применимые к вашей конкретной работе.
Получите необходимые инструменты и материалы
Для работы вам потребуются правильные инструменты и материалы. Вот контрольный список необходимых инструментов:
- Дрель — Лучше всего подойдет беспроводная электрическая дрель. Если вы работаете в ограниченном пространстве или сверлите прочную старую древесину, вы можете взять напрокат сверхмощную угловую дрель в местном магазине проката инструментов.
- Лопаточное сверло 3/4 дюйма — этим сверлом вы будете делать отверстия в шпильках для прохождения проводов.
- Молоток — Подойдет обычный молоток.
- Инструмент для зачистки проводов повышенной прочности — Кабель Romex имеет прочное внешнее покрытие. Сверхмощные стрипперы значительно облегчат обнажение оголенного провода.
- Рулетка — Семь раз отмерь, один раз отрежь!
В зависимости от вашей работы вам потребуются некоторые или все эти материалы:
- Электрический кабель — Гибкий неметаллический кабель, обычно называемый Romex, является нормой для бытовой электропроводки. Вы можете приобрести этот кабель в различных размерах. Убедитесь, что при консультации с электриком вы узнали, какой калибр необходим для вашей работы.
- Розетки и распределительные коробки — Если вы бродили по проходу с электричеством в местном магазине товаров для дома, вы можете предположить, что все эти синие пластиковые коробки в основном одинаковы. Но розетки и распределительные коробки рассчитаны на их использование и мощность. Убедитесь, что вы выбрали правильные коробки для ваших нужд.
- Выключатели и розетки — В зависимости от вашей установки код может потребовать использования розеток GFCI или AFCI. Ваш электрик сообщит вам, поэтому обязательно купите правильный тип. В зависимости от того, сколько переключателей используется для управления осветительными приборами, вам понадобятся 2- или 3-позиционные выключатели.
Теперь, когда вы набросали свои планы, проконсультировались со специалистом и приобрели инструменты и материалы, пришло время предпринять следующие шаги и приступить к черновой работе.
Шаг 1. Отметьте расположение ящиков Вы установите ящики на шпильки стены. Если необходимо отодвинуть коробку немного дальше от дверного проема или окна, к стойке можно прибить брусок 2х4. Отметьте шпильку, где будет располагаться центр коробки. По соглашению выключатели должны быть на высоте 48 дюймов над полом, а розетки — на высоте 12 дюймов. Сделайте отметку на шпильке относительно того, какой тип коробки находится в этом месте.
Отцентрируйте каждую коробку по сделанной отметке и прибейте ее к стойке. Важно, чтобы коробки выступали перед стойкой, чтобы передний край коробки был на одном уровне с настенным покрытием, которое вы будете использовать. В большинстве случаев это гипсокартон толщиной 1/2 дюйма. Поэтому при правильной установке коробка будет выступать на 1/2 дюйма из шпильки. Если вы используете другое настенное покрытие, измерьте и отрегулируйте его соответствующим образом.
Наконечник Pro
На большинстве коробок есть линия или направляющая, отмеченная сбоку для использования со стандартным гипсокартоном толщиной 1/2 дюйма. Это предотвратит дополнительные измерения и поможет правильно выровнять коробку.
Время просверлить несколько отверстий Здесь окупятся ваши вложения в лопаточное сверло 3/4”. Начните сверлить отверстия вдоль пути вашей проводки, примерно на 8 дюймов выше уровня розеток. Убедитесь, что отверстия находятся как минимум на 1-¼ дюйма позади передней части шпильки. Если они расположены ближе, установите перед отверстием металлическую гвоздевую пластину для защиты кабеля.
Наконечник Pro
Чтобы отверстия находились на одной линии друг с другом, отметьте шпильки карандашом или мелом перед тем, как начать сверление. Кабель легче пропустить через прямую линию отверстий.
Теперь вы проложите кабель между блоками. Выпрямите 10-12 футов кабеля из кабельного рулона. Начиная с отверстий для шпилек рядом с одной коробкой, протяните конец кабеля через отверстия в шпильках, пока не дойдете до места расположения следующей коробки. Обрежьте примерно 8 дюймов внешней оболочки кабеля, чтобы обнажить проводку, но не удаляйте изоляцию на внутренних проводах. Вставьте кабель в коробку, пока около 1/4 дюйма оболочки кабеля не окажется в коробке. Повторите этот процесс на другом конце, на первом поле.
Наконечник Pro
Оставьте немного слабины в кабельной трассе между коробками на тот случай, если кабель необходимо немного сместить для размещения труб или воздуховодов. Если сомневаетесь, оставьте немного лишнего провода. Легче обрезать немного лишнего провода, чем делать совершенно новый отрезок, если у вас не получится.
Кабели, которые следуют за стойками к вашим коробкам, должны быть прикреплены к стойкам с помощью кабельных скоб. Поместите кабельные скобы достаточно далеко от коробок, чтобы кабель немного провисал.
Наконечник Pro
Убедитесь, что кабель ровно прилегает к шпильке, когда закрепляете его. Если кабель находится под прямым углом к шпильке, он может быть защемлен и поврежден кабельной скобой.
Когда вы выполнили все кабельные соединения между коробками, выполните последнюю прокладку к кабельной коробке. В кабельной коробке оставьте около 4 футов дополнительного кабеля, чтобы у вашего электрика было достаточно дополнительного кабеля для работы при подключении цепи к выключателю.
Наконечник Pro
Избегайте длинных пролетов неподдерживаемой проводки. Если вы не можете провести кабель через стойки, прикрепите кабель к стойкам с помощью кабельных скоб через равные промежутки времени.
После того, как вы проложите все кабели в каждую коробку, сгруппируйте вместе все провода одного цвета. Свяжите их вместе лентой или стяжкой и отметьте, для чего предназначена схема. Это облегчит подключение выключателей и розеток.
Черновая прокладка завершена Черновая прокладка электропроводки в вашем новом пристройке или здании — это работа, которая вполне по силам опытному мастеру.
