Содержание:

• 1 Как пользоваться устройством
• 2 Способы определения поврежденных жил кабелей
• 3 Как прозвонить предохранитель
• 4 Как прозвонить диод и светодиод
• 5 Как прозвонить лампу
• 6 Как прозванивать электродвигатель
• 7 Прозвонка трансформатора
• 8 Прозваниваем проводку в квартире мультиметром
• 9 Альтернативные способы прозвонки

Причин для прозвонки проводов может быть масса. Кому-то нужно проверить цепь на предмет разрывов и неисправностей, кому-то – определить короткое замыкание или узнать о неисправности самой проводки. Чтобы выполнить эту задачу, существуют мультиметры. С помощью них можно проверить неисправности у многих видов устройств – от утюгов до трансформаторов.

Как пользоваться устройством

Сам по себе мультиметр кажется сложным прибором. Но при определенных навыках пользоваться им очень просто.

Лучше всего использовать его для прозвонки. Чтобы её включить, ручку следует установить в нужное положение (где с диодом или звуковой волны). Тогда во время проверки прозвучит звуковой сигнал, оповещающий о замыкании контактов.

Можно обойтись без звука. Если в цепи обнаружатся разрывы, то на экране прибора высветится единица. Так происходит, когда сопротивление выходит из пределов. По идее, оно должно стремиться к нулю (при работе в бытовых сетях). Если поломок нет, на экране будут нормальные показатели.

Есть ряд моментов, на которые необходимо обратить внимание перед началом работы.

Вот они:

1. Удобнее будет использовать специальные наконечники – «крокодилы». Они надеваются на концы измерительных проводов.
2. Проверяемую цепь надо сначала обесточить и убрать даже слаботочные батарейки.
3. Конденсаторы требуется разрядить. Иначе прибор может сгореть.
4. К оголённым концам проводов прикасаться не стоит. Иначе показания могут оказаться искажены.
5. Перед использованием необходимо проверять, работает ли сам прибор. Узнать это легко — один щуп прикладывается к другому в течение пары секунд.

Алгоритм того, как прозвонить провода мультиметром, выглядит следующим образом:

• Включить режим прозвонки. Измерительные провода нужно поставить на соответствующие им гнёзда.
• Провод чёрного цвета — гнездо с обозначением COM (или звёздочка), красного — гнездо R или Ω. Рядом с этим символом могут быть единицы измерения.
• Включить прибор.
• Проверить мультиметр, замкнув щупы. Сигнал обозначит, что всё в порядке.
• У кабеля или провода, который будет проверяться, нужно оголить концы от изоляции, зачистить их до блеска, удалить окислу и т.д.
• К очищенным участкам проводов надо прикоснуться щупами. Прибор будет показывать «0» и сигналить, когда всё в порядке. «1» и отсутствие сигнала говорят о поломке провода.

Иногда случается, что у устройства нет обозначения режима прозвонки. Это не беда, ведь можно воспользоваться режимом омметра. Принцип проверки изменится не сильно.

Способы определения поврежденных жил кабелей

Прозвонить многожильный кабель не так уж сложно. Сначала нужно зачистить все жилы. После проверяется, нет ли короткого замыкания: К каждой жиле друг за другом цепляется «крокодил», к остальным жилам в любой удобной последовательности прикасаются вторым щупом.

Прибор должен сигнализировать. Но отсутствие сигнала тоже будет сигналом, обозначающим отсутствие замыкания.

Если нужно определить, в порядке ли жилы, выполняются эти же шаги. Только перед этим все жилы, которые были зачищены, надо скрутить вместе. При поиске поломки учитывайте, что отсутствие сигнала хотя бы на одном из концов говорит о неисправности.

Как прозвонить предохранитель

Предохранители — устройства с защитной функцией. Они защищают элементы и электрическую цепь от перегревов, а также возгораний.

Он представляет собой маленькую колбочку с тонким проводом внутри. Большая сила тока, возникшая в цепи, заставит этот проводок разрушиться. Однако есть предохранители, где проводок не видно. По его целостности нельзя точно определить работоспособность всего предохранителя, потому что он мог оборваться у самого основания, где крепление.

Для этого:

1. Включаем режим «прозвонки».
2. Щупы прикладываются по обе стороны предохранителя.
3. Когда сопротивление будет равно 0 Ом и прозвучит сигнал, это значит предохранитель рабочий.
4. Если сопротивление окажется бесконечно большим, на что указывает цифра «1», а звука не будет, сомнений нет — этот предохранитель больше не рабочий.

Как прозвонить диод и светодиод

Диод может пропускать ток только в одном направлении, и эта особенность становится главным критерием при проверке его целостности. Чтобы проверить это, мультиметр должен работать в специальном режиме, в котором проверяются диоды.

Сначала нужно разобраться в конструкции самого диода. Это легко. У него есть анод и катод. На анод попадает плюс, на катод — минус, это обеспечивает течение тока. Если сделать наоборот, то эффекта не будет.

Для проверки обычного, не светодиода, щупы надо расставить по его концам — на катод и анод. Неважно, какие щупы к чему (аноду или катоду) подключать. Просто нужно подключить их раз, а после этого переключить, поменяв места. И сравнить показатели. В одном из случаев мультиметр должен измерить напряжение и показать его, а в другом на экране будет только единичка. По идее, красный щуп должен быть у анода, а чёрный — у катода, чтобы получить значение напряжения.

Светодиод проверяется так же. Единственное, что он будет действовать, когда плюс на аноде, а минус — на катоде.

Здесь щупы также подключаются к аноду и катоду, меняются местами, а потом сверяются значения. Если напряжение сначала есть, а потом — нет, значит, устройство исправно. Правда, когда в одном из случаев светодиод засветился, а в другом — нет, из этого уже легко сделать вывод.

Как прозвонить лампу

Когда режим прозвонки включён, поломки электрического соединения также можно определить мультиметром.

Чтобы проверить электролампу, следует пройти следующие шаги:

1. Включить режим прозвонки.
2. К центральному контакту подсоединяется первый щуп, второй — к боковому контакту.
3. Если неисправность есть, то сигнал оповестит об этом, а на дисплее появится цифра в диапазоне от 3 до 200 Ом.

Такой тип проверки подходит для ламп с резьбовым цоколем, но не подходит для светодиодов и компактных люминесцентных ламп, ведь внутри них есть электронная схема. Провести проверку можно будет разве что стеклянной спирали КЛЛ. Тогда спираль отделяется от цоколя, а потом прозваниваются выводы, соединённые с платой.

Используя мультиметр, при необходимости можно определить сопротивление лампы. Это может быть полезным, если маркировка на колбе затёрлась и мощность лампочки не видно.

Как прозванивать электродвигатель

До проведения тестов электродвигателя следует его подготовить.

• Обесточить.
• Откалибровать мультиметр (щупы нужно замкнуть).
• Осмотреть двигатель на предмет явных поломок, признаками которого может быть наличие горелого запаха, затопленности, отломанных деталей.

Все виды двигателей прозваниваются по тому же принципу. Однако есть некоторые моменты, на которые стоит обратить внимание. Рассмотрим их на принципе проверки трёхфазного и коллекторного двигателей.

Трёхфазный двигатель — это устройство, у которого есть катушки, соединённые между собой по схемам «звезда» или «треугольник». Качество обмотки, изоляции и контактов оказывают влияние работоспособность. Катушек в нём три.

1. Проверить замыкание на корпус.
2. Установить на мультиметре самое большое значение для замеров.
3. Проверить его на готовность к работе.
4. К корпусу подсоединяется один щуп, потом — второй.
5. Щупами касаются всех фаз друг за другом (если сбои не обнаружились).

Если сопротивление окажется большим, то изоляция хорошая. Так же стоит помнить, что показания в этот момент будут выше нормы.

Далее следует проверить, всё ли в порядке с обмоткой, прозвонив концы. Если есть обрыв, то дальше проверять нет смысла.

Проверка витков — это следующий этап работ, который производится, если обрывов не обнаружено. Значения поломок при обмотке треугольником будут в больших значениях на концах А1 и А3. Если соединение по типу «звезда», то внимание обращается на цепь А3.

Для более серьёзной диагностики понадобятся иные приборы и услуги специалиста, а мелкие неисправности можно определить мультиметром.

Что касается коллекторных двигателей, то алгоритм их проверки выглядит так:

• Требуется включить режим измерения сопротивления.
• На ламелях коллектора оно измеряется при подключении попарно.
• Между корпусом якоря и коллектором оно также замеряется.
• Исследуются обмотки у статора.
• Между выводами статора и корпусом тоже необходимо замерить сопротивление.

Замыкание определяется другим устройством.

Прозвонка трансформатора

Проверить трансформатор тоже не так уж сложно. Сначала нужно будет найти выводы обмоток. Чаще всего это понятно по обозначениям — маркерам. Они указывают номера выводов, а также тип. Иногда есть графические символы. Если трансформатор находится внутри устройства, то информация есть в спецификации и принципиальной схеме.

Мультиметр при проверке трансформатора может определить две проблемы. Это разрывы в обмотке и замыкания в ней же. Определяя разрыв, прозванивают все обмотки друг за другом. При этом нужен режим омметра. Тогда отсутствие сигналов, а также бесконечное сопротивление обозначит обрыв.

Стоит быть внимательным, если анализируется целостность той обмотки, у которой очень много витков. Тогда на экране прибора могут быть немного искажённые показатели из-за индуктивности.

Чтобы узнать, не произошло ли замыкание на корпусе, нужен немного иной алгоритм. Один щуп нужно подсоединить к выводу проводки, а второй касается всех остальных по очереди, а потом корпуса — важно очистить перед этим зону соприкосновения от лака, краски и т.д.

Прозваниваем проводку в квартире мультиметром

Поломки проводки в доме тоже легко распознать мультиметром. Однако процесс этот не самый быстрый. Допустим, одна из лампочек перестала гореть. Сначала нужно проверить её саму, предварительно отключив подачу тока, потом проверить щиток. Если с ним всё в порядке, а свет всё равно не горит, значит, неисправность всё-таки в проводке. Тогда надо начинать проверку абсолютно всех деталей цепи — патрона лампы, механизма выключателя, соединительной коробки. Такой подробный анализ не бесполезен и чаще всего целесообразен.

Прозвон проводки мультиметром происходит по такому алгоритму:

1. Устройство переводится на прозвонку.
2. Находится распределительная коробка. Там обычно расположен целый пучок проводов без маркировок.
3. Используя индикаторную отвёртку, нужно протестировать провода. Автомат должен быть включён.
4. Изоляционной лентой отметить необходимый провод. Это фаза.
5. Нужно найти нуль. Мультиметр включается в другой режим, который измерит напряжение (ставится больше, чем надо найти).
6. Первый щуп должен присоединиться к фазе, а другим проводится тестирование проводов один за другим.
7. Мультиметр покажет значение 220 Вольт, когда провод обнаружится. Он тоже маркируется.
8. Другие пары продолжают обозначаться изоляционными лентами и тестироваться по указанному алгоритму.

Используя мультиметр можно узнать о разрывах кабеля питания.

Выполняется это так:

Проводник первым делом нужно отключить от источника тока. Все провода отсоединяются, если проводник представляет собой многожильный кабель. Мультиметр переводится на прозвонку. К проводнику подлючаются щупы. Сопротивление будет равно нулю, если прибор в порядке.

Альтернативные способы прозвонки

Конечно, использование мультиметра – это не единственный вариант, который можно использовать для тестирования. Обойтись можно без помощи мультиметра, а создать устройство самостоятельно. А как прозванивать провода, уже известно из начала статьи.

Для этого потребуется:

• Электрическая лампочка. С её помощью участок и будет проверяться. Лампочка нужна на 3,5 Вольт.
• Соединительные провода.
• «Крокодил» (коннектор).
• Батарейка (в идеале 4,5 Вольта, квадратная).

Если правильно собрать устройство, то лампочка будет загораться, если проверяемый участок исправен и не реагировать, если есть какая-то поломка. Важно понять, что при использовании такого прибора нужно следовать технике безопасности, как при использовании мультиметра.

Подытоживая сказанное выше, легко сделать вывод, что мультиметр — необходимое и очень полезное устройство, которому стоит быть среди домашнего инструментария. С ним можно устранить маленькие и большие неисправности без помощи специалистов.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как проверить мультиметром провод на разрыв

Содержание:

Что значит прозвонить провода и когда это может быть необходимо

Достаточно часто можно услышать термин «прозвонка кабеля», но людям, не связанным с электротехникой он может быть непонятен. В общем смысле «прозвонка» означает проверку целостности электрических цепей и отсутствие коротких замыканий между проводниками. Определение целостности проводников осуществляют не только электрики, но и люди, связанные с ремонтом и диагностикой различного электрооборудования и электроники, а также связисты при прокладке линий связи.

При монтаже силовых и осветительных сетей в промышленных условиях или быту, по окончании всех работ (или каких-либо этапов) производят обязательную проверку каждой смонтированной линии. Это важно для корректной и долговечной работы всей смонтированной системы.

Уточним данный ответ и рассмотрим типичные ситуации:

• Допустим, перестала работать розетка или выключатель. После того, как убедились, что дело не в соединениях (в том числе и в распределительной коробке) и не лампочке (светильнике), целесообразно прозвонить провода на данном участке. Если целостность проводки будет нарушена, мультиметр просигнализирует об этом.
• Развивая первый пример, можно отметить, что подобные ситуации не редкость при ремонтных работах (сверление отверстий) и коротких замыканий по причине ветхости проводки, перегрузок сети.
• Нетипичное, но довольно действенное применение прозвонки мультиметром — определение нужных жил на больших участках проводки. Этот способ уместен, когда цветовая маркировка проводов не позволяет точно определить нужный проводник.
• Также, в быту прозвонка позволяет определить целостность электроприборов (лампа, утюг, выключатель, предохранитель). А если вы хорошо разбираетесь в электронике, то при пайке, ремонте печатных плат и иных приборов прозвонка схем является обязательным этапом.

Чем можно прозвонить провода?

Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:

• различные тестеры: на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;
• самодельные тестеры: на основе автономного источника питания (аккумуляторной батарейки) и тестерной лампы;

• мультиметры: многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;

Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.

Что нужно знать о приборе, чтобы прозванивать провода

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Мультиметр для прозвонки проводов

Что нужно знать о данном приборе? Во-первых, стоит отметить ценовое разнообразие и доступность. Даже недорогие мультиметры способны безупречно справиться со множеством поставленных задач, в том числе, и с прозвонкой проводов.

Рассмотрим более детально типичный бюджетный вариант. Ознакомимся с конструкцией, компоновкой и определим его функционал.

Как видно типовой прибор имеет цифровой дисплей, органы управления и гнезда для подключения щупов.
Расшифруем основные режимы мультиметра:

• OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка).
• ACV (может обозначаться V~) – измерение переменного напряжения.
• DCV (может обозначаться V…) – измерение постоянного напряжения.
• ACA (может обозначаться A~) – измерение переменного тока.
• DCA (может обозначаться A…) – измерение постоянного тока.
• Ω — измерение сопротивления.
• hFE – измерение параметров транзисторов.
• ->Ι- – проверка проводимости (прозвонка цепи).

Гнезда для подключения щупов маркируются следующим образом:

• COM(-) – общее гнездо для подключения черного провода.
• VΩmA(+) – гнездо для подключения красного провода.
• 10A…MAX – гнездо для подключения красного провода при измерении постоянного тока, максимальное значение которого не превышает 10 Ампер.

В рамках рассматриваемого вопроса будут рассмотрены только два режима мультиметра:

	Режим измерение сопротивления.
	Режим проверки проводимости (прозвонка).
	Наличие звукового сопровождения при проверке проводимости.

Наличие звукового сопровождения, не являющееся обязательным, дополняет режим прозвонки и упрощает процесс проверки. Вам не нужно постоянно отвлекаться и смотреть на дисплей прибора. Наличие или отсутствие сигнала зуммера даст четкое представление о целостности измеряемого проводника.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Последовательность действий при прозвонке

1. Перед тем, как прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
2. Установить концы (измерительные провода) в соответствующие гнёзда. Чёрный провод в гнездо, обозначенное СОМ (иногда оно может быть обозначено «*» или знаком заземления), а красный – в гнездо, где указан знак Ω (иногда ставят знак R). Стоит отметить, что знак Ω может быть нанесён как отдельно, так и в сочетании с обозначениями других единиц измерения (V, mA). Это правильное положение измерительных проводов, которое позволит соблюдать полярность при проведении дальнейших измерений. Хотя если будет проверяться только целостность проводов, взаимное положение их на полученный результат никак не повлияет.
3. Включить прибор. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работ.
4. Замкнуть измерительные концы между собой. Если прозвучит сигнал, значит, прибор исправен и готов к работе.
5. Взять проверяемый кабель или провод (предварительно его концы должны быть оголены от изоляции, зачищены до металлического блеска, удалена с поверхности грязь, окислы). Прикоснуться измерительными проводами к оголённым участкам проводника.
6. В случае целостности прозвучит сигнал, а показания прибора будут или равны 0, или укажут на значение сопротивления. Если на дисплее будет отображена 1 и не будет звукового сигнала, это означает, что проверенный проводник оборван.

Настройка мультиметра перед прозвонкой

Режим прозвонки

Перед началом замеров переключатель на мультиметре нужно выставить в режим прозвонки (->Ι- и значок зуммера).

Концы измерительных проводов с щупами нужно установить в соответствующие гнезда. Черный провод — в гнездо СОМ, а красный – в гнездоVΩmA. Данная комбинация позволит соблюдать полярность при проведении измерений, однако в случае проверки целостности проводов прозвонкой роли никакой не сыграет.

Далее, чтобы убедиться что мультиметр исправен, черный и красный щуп нужно замкнуть друг с другом. При этом должен прозвучать сигнал (если имеется зуммер), а на экране высветиться значение близкое или равное нулю.

Показания мультиметра при прозвонке

Проверяя целостность провода, в первую очередь нужно позаботиться, чтобы его концы были очищены от изоляции. Прикасаясь щупами мультиметра к оголенным концам, вы получите определенный результат:

1. Провод целый. В этом случае прозвучит сигнал, а показание прибора будет равно нулю (0) или значению сопротивления проводника (оно должно стремиться к нулю, например 0,01).
2. Провод поврежден. Об этом свидетельствует единица (1), отображенная на экране и отсутствие сигнала зуммера. Единица показывает, что уровень сопротивления между щупами выше, чем предел измерений.

Как прозванивать провода мультиметром

Для проверки проводов необходимо сначала обесточить сеть.

Затем:

• привести мультиметр в рабочее состояние;
• установить нужный режим;
• прикрепить щупы;
• проверить готовность тестера.

После подготовки можно приступить к проверке. Щупы мультиметра соединить с оголенными концами провода. Сигнал есть – проводник целый.

Проводка в квартире

В данном случае для каждой комнаты выделена отдельная электропроводка, которая питается через автоматический выключатель от щитка.

Если пропало электричество в квартире, первое, что нужно проверить – распределительный щит.
Электропроводка в доме питается через автоматический выключатель.

В случае когда автоматы не выключились, поломка скорее всего кроется в приемнике или в комнатном рубильнике лампы. А если защита сработала, необходимо проверить всю проводку.

Прозвонка разрешена только в обесточенной сети. Перед диагностикой необходимо проверить, есть ли ток в цепи.

Первое, что выходит из строя – сама розетка. Выявить дефекты в ней можно визуально, вынув ее из подрозетника. Но диагностику лучше выполнить при помощи приборов.

Если и она в рабочем состоянии, проверяется распределительная коробка. Она находится поблизости от розетки. В коробке укомплектованы скрутки проводников: фаза, земля и ноль. Одним щупом мультиметра нужно поочередно прикасаться к контактам в розетке, а другим – к оголенным концам скруток. Так выявляется поврежденный проводник.

Проверка целостности цепи

Для прозвонки цепи необходимо проверить каждый элемент, входящий в нее. Щупы мультиметра нужно соединить с разными концами одного провода, таким образом замкнув его. Раздался звук – с проводником все в порядке, в противном случае требуется замена.

Прозвонка длинного проводника

Бывают случаи, когда необходимо узнать, не поврежден ли провод, концы которого находятся далеко друг от друга. Тогда для проверки используют заземление. Нужно один конец проверяемой жилы соединить с землей при помощи металлического стержня, а щупами мультиметра прикоснуться к другому концу и к заземляющему проводу.
Для проверки длинного проводника можно использовать заземление.

Получается замкнутая цепь, в которой земля является проводником.

Как прозвонить провод в автомобиле

Прозвонка электроники в машине проводится так же, как и в других случаях: прикосновением щупов тестера к концам проводника. Важно перед проверкой включить двигатель на холостых оборотах. В случае когда для прозвона доступен только один контакт, второй щуп тестера накидывают на массу (металлический корпус автомобиля). Он выполняет функцию заземления.

Предохранитель

Это устройство, которое предотвращает перегрев элементов в цепи. Оно имеет вид маленькой пластины или цилиндра с тонким кабелем внутри. Для его тестирования щупы мультиметра прикладываются к разным сторонам. На режиме «прозвонка» при условии целостности предохранителя должен раздаваться звук.

На режиме «определение сопротивления» на экране тестера: «0» – нет разрыва, «1» – повреждение проводника.

Лампы

После перевода тестера в режим прозвонки:

1. Подкинуть на центральный контакт источника света первый щуп.
2. Подвести второй щуп на боковой контакт.
3. Неисправность определяется по зуммеру и показателю 3-200 Ом.

Мультиметром прозваниваются только лампы с резьбовым цоколем. Для теста светодиодок и люминесцентных лам нужно снять спираль КЛЛ и прикоснуться щупами к выводам на плату.

Диоды и светодиоды

Проверка светодиода тестером

Полярность диодов представлена положительно заряженным анодом и отрицательно заряженным катодом. По этой причине он пропускает ток только в одном направлении. При тестировании мультиметр переводится в специальный режим:

1. Щупы ставятся на аноды и катоды без привязки к цвету.
2. Тестер активируется.
3. Щупы меняются местами и тестер включает повторно.

Исправность диодной подсветки определяется на основании появления напряжения в первом случае и цифры 1 – во втором.

Полярность светодиода противоположная. Он работает при наличии плюса на аноде и минуса на катоде. Щупами работают по аналогичной схеме. Если напряжение появляется, а потом исчезает, светодиод рабочий.

Пример прозвонки кабелей

Перед тем как проверить кабель, необходимо зачистить все его жилы с обоих концов. После настройки мультиметра можно приступать к проверке.

Щупы тестера накладываются на соседние провода одного конца кабеля и прозванивают их. При отсутствии короткого замыкания тестер не должен показывать наличие сопротивления и издавать звуковой сигнал. Если он пищит, значит провода между собой сне омкнулись (закоротились). Так попарно проверяют все проводники.

Повреждение проводов исключают следующим образом:

• скручивают все жилы кабеля между собой на одном конце и так же на другом;
• накидывают щупы мультиметра на скрутки;
• прозванивают весь кабель.

Если проверку сопровождает звуковой сигнал, значит все в порядке.

Правила безопасной прозвонки с использованием мультиметра

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

1. Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
2. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием. В противном случае при проведении работ прибор просто сгорит.
3. Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.
Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания. Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно.
Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе. При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника.

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

На этом у меня всё, на мой взгляд этой информации вполне достаточно, чтобы любой человек смог научиться прозванивать мультимтром, даже не делая этого никогда ранее. Если же у вас остались вопросы или есть здоровая критика, дополнения – обязательно пишите в комментариях к статье, кроме того подписывайтесь на нашу группу ВКОНТАКТЕ – следите за появлением новых материалов.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Проверка целостности проводки подручными средствами

Если у домашнего мастера нет мультиметра, а проверку проводки нужно выполнить срочно, то можно воспользоваться подручными средствами. Перед тем, как прозванивать электропроводку  подручными средствами потребуется:

• Стандартная квадратная батарейка на 4.5 В;
• мини лампочка на 3.5 В;
• пара монтажных проводов и коннектор «крокодил».

На их базе собирается простейшая цепь. Если ее подключить к концам испытуемого провода и лампочка загорится, то линия исправна. В противном случае, проводник имеет обрыв.

Таким образом, можно подвести черту. Для домашнего мастера не составит никакого труда в случае необходимости выполнить прозвон мультиметром всех проводов, расположенных в доме и квартире: линий освещения, домофона и кабелей ТВ. Главное, перед тем как проверить целостность, правильно выбрать нужный интервал измерений и придерживаться правил безопасности при работе на электроустановках.

Предыдущая

РазноеЭлектромагнитное излучение – невидимый убийца.

Следующая

РазноеКак правильно соединить провода между собой

Что внутри делает шкала мультиметра?

спросил 3 года 11 месяцев назад

Изменено 3 года, 11 месяцев назад

Просмотрено 4к раз

\$\начало группы\$

Эти циферблаты знакомы каждому, кто когда-либо держал в руках мультиметр. Положение циферблата указывает максимальный диапазон измеряемой величины.

Но почему мы должны сами настраивать максимальный диапазон? Что происходит внутри мультиметра, когда шкала переключается, скажем, с 20 В на 200 В? Если у нас циферблат на 20В, а измеренное напряжение 50В, почему мультиметр не может обеспечить измерение? У меня мало знаний о внутренней работе мультиметра, но я понимаю, что напряжение измеряется путем пропускания бесконечно малого тока через измеритель и измерения магнитного поля (что-то в этом роде). Но почему измерители не могут сами регулировать свой диапазон?

РЕДАКТИРОВАТЬ: я знаю, что – это счетчиков с автоматическим выбором диапазона, но мне интересно узнать, почему другие нужно настраивать вручную.

• мультиметр

\$\конечная группа\$

3

\$\начало группы\$

Это изображение (источник) должно рассказать вам все, что вам нужно знать о том, как это работает. На циферблате есть контакты грязесъемника, показанные внизу, которые сопрягаются с контактными площадками на печатной плате измерителя.

Эти контактные площадки подключаются к разным выводам делителя напряжения для разделения напряжения или для пропускания тока через токовый шунт.

Измеритель может измерять только напряжение, скажем, от -0,2 В до +0,2 В. Переключатель диапазона изменяет делитель напряжения, чтобы предварительно масштабировать входное напряжение, чтобы оно находилось в этом диапазоне, и на большинстве счетчиков также посылает сигнал на ЖК-дисплей, чтобы сообщить ему, где поставить десятичную точку.

Что касается того, почему вы должны сделать это сами, а не счетчик сделает это за вас: не больше и не меньше, чем цена. Счетчик с автоматическим диапазоном дороже, чем счетчик без него, из-за необходимости в дополнительном оборудовании для обнаружения выхода за пределы диапазона и выполнения переключения.

\$\конечная группа\$

7

\$\начало группы\$

Старый аналоговый счетчик может быть проще для понимания (источник http://fourier.

eng.hmc.edu/e84/labs/lab1/node1.html):

Поскольку отклонение датчика зависит от тока, проходящего через него , а соотношение отклонения/тока не меняется, разные положения контактов будут формировать разные делители напряжения или тока для адаптации шкалы. Примечание: сопротивление катушки также фиксировано.

Цифровые счетчики ничем не отличаются, за исключением того, что вместо катушки, которой требуется определенный ток, у них есть аналого-цифровой преобразователь (АЦП), которому требуется определенное напряжение для индикации полной шкалы.

\$\конечная группа\$

\$\начало группы\$

Если это цифровой мультиметр , он работает иначе, чем аналоговый .

Схема аналога показана в ответе Ванжело.

Схема для цифрового выглядит следующим образом:

^{имитация этой схемы – Схема создана с помощью CircuitLab ) и изменит положение десятичной точки на дисплее.}

\$\конечная группа\$

\$\начало группы\$

Вольтметр не измеряет ток. Внутри находится АЦП (аналогово-цифровой преобразователь, то есть настоящее измерительное устройство), который сравнивает входное напряжение с опорным напряжением и выдает коэффициент входа к эталону в виде цифрового выхода.

Допустим, опорное напряжение равно 2В. Тогда максимальное входное напряжение также будет 2В, потому что это будет 100%. Если вы повернете циферблат на входной диапазон 20 В, вы переключите делитель напряжения на вход, так что вы уменьшите входное напряжение в 10 раз. В результате на АЦП с входным напряжением 20 В будет только 2 В. Микроконтроллер знает об этом и показывает реальное значение на дисплее.

Счетчики с автоматическим определением диапазона могут выбирать различные делители напряжения путем переключения реле. Для этого требуются дополнительные детали, и, следовательно, некоторые счетчики просто настраиваются пользователем вручную, что снижает стоимость.

\$\конечная группа\$

1

\$\начало группы\$

В простейшем случае циферблат переключает подходящие резисторы между щупами и измерительной катушкой, чтобы можно было измерять несколько диапазонов напряжения и тока с помощью одного измерителя.

Если вы попытаетесь измерить 40 В в диапазоне 20 В, то прибору придется перейти к показанию 200 %, потому что ток, протекающий в два раза больше, чем требуется для отображения 100 % показания. Катушка не может физически перемещать счетчик, и катушка может сгореть из-за протекания избыточного тока, если нет компонентов защиты, ограничивающих его.

Счетчик не знает какое у вас напряжение собирается измерять и не имеет активных компонентов для автоматического обнаружения или переключения диапазона.

\$\конечная группа\$

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

Как пользоваться мультиметром

Мультиметр — важный инструмент для поиска и устранения неисправностей и измерения общей производительности электрической цепи или машины. Чтобы использовать его правильно, важно изучить каждую из общих настроек функции мультиметра.

Функции и настройки мультиметра

Циферблат мультиметра имеет настройки для измерения следующих параметров:

• T температура
• Ом Ом
• -I I- Емкость
• -I>- Проверка диодов
• А ампераж
• В Напряжение

Некоторые более продвинутые мультиметры могут иметь кнопку, которая позволяет вам получить доступ ко второму меню, которое может включать ампер постоянного тока, микроампер, миллиампер и другие измерения.

Все мультиметры имеют положительный щуп и общий щуп. Выводы щупов должны быть подключены к соответствующим входам мультиметра для обеспечения точности.

Накладной амперметр

Накладной амперметр используется для измерения A ампер; A mperage — это электрический ток, протекающий через проводник. Зажимы измерителя будут воспринимать электрические колебания, которые производятся электрическим током при зажиме на одном проводнике, давая показания счетчика в А м/с.

Измеритель среднеквадратичного значения против истинного среднеквадратичного значения

При использовании мультиметра для измерения напряжения переменного тока или силы тока показания измерителя представляют собой среднеквадратичное значение или среднеквадратичное значение. Иногда мы называем среднеквадратичное значение «эффективным значением» напряжения переменного тока или силы тока. Под этим мы подразумеваем, что среднеквадратичное значение напряжения переменного тока или силы тока имеет тот же эффект, что и напряжение постоянного тока или сила тока постоянного тока того же значения. В большинстве недорогих счетчиков для определения среднеквадратичного значения используется метод усреднения.

При работе с современными схемами предпочтительнее использовать приборы True RMS. При измерении напряжения или силы тока сигналов переменного тока, которые не являются чистыми синусоидальными волнами, например, когда вы измеряете выходной сигнал управления двигателем с регулируемой скоростью или регулируемого управления нагревом, вам нужен измеритель «истинного среднеквадратичного значения». Настоящий среднеквадратический измеритель работает, беря квадрат мгновенного значения входного напряжения или тока, усредняя это значение по времени, а затем отображая квадратный корень из этого среднего значения.

Номинальные характеристики мультиметров

Мультиметры не являются универсальным устройством. Например, мультиметр, используемый для устранения неполадок с компьютером или радиоприемником, не подходит для работы с системами отопления, вентиляции и кондиционирования воздуха. Мультиметры классифицируются по рейтингу:

• CAT I: изолированные устройства (например, упомянутое выше радио) или внутренние, изолированные, защищенные электронные устройства
• CAT II: электроинструменты, бытовая техника, внутренние розетки
• CAT III: промышленное оборудование, внутренние электрощиты, розетки возле служебных входов, оборудование HVAC
• CAT IV: трансформаторы, опоры электропередач, скважинные насосы, агрегаты HVAC

Счетчики категорий III и IV способны измерять до 1000 вольт и достаточно надежны для этих сильноточных и высоковольтных цепей.

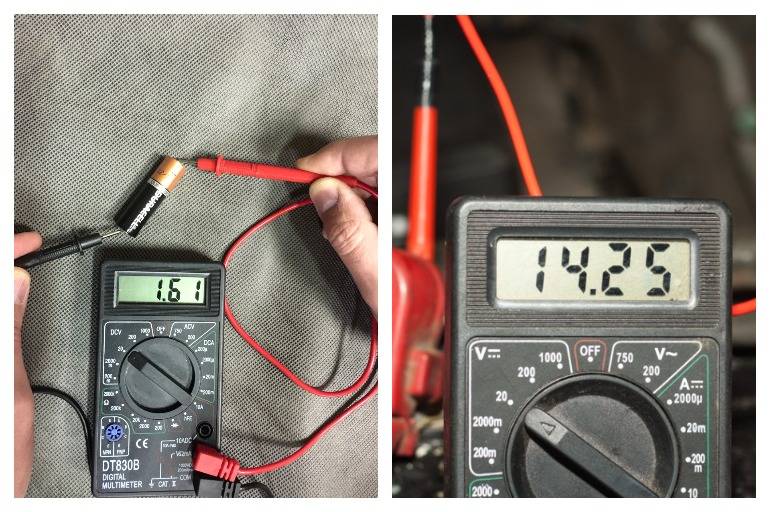

Как измерить напряжение с помощью мультиметра

• Вставьте выводы двух датчиков в соответствующие входы на передней панели мультиметра.
• Поверните циферблат мультиметра на напряжение переменного тока.
• Используйте щупы (или зажимы типа «крокодил») для измерения напряжения на нагрузке, убедившись, что щупы контактируют с нужными клеммами.

При измерении напряжения постоянного тока убедитесь, что шкала мультиметра повернута в положение настройки напряжения постоянного тока (на некоторых мультиметрах это может быть во вторичном меню измерителя).

Кроме того, полярность должна быть правильной; многие новые мультиметры имеют коррекцию полярности, которая может корректировать показания, если щупы подключены к неправильным клеммам, а старые – нет. Показания с обратной полярностью могут быть неточными.

Как измерить сопротивление и целостность цепи

Сопротивление, измеряемое в омах, представляет собой степень, в которой поток электронов противоположен в цепи.

Вы можете ожидать, что сопротивление будет встроено в такие вещи, как обмотки двигателя или лампочка.

• Вставьте провода щупов в соответствующие гнезда на мультиметре.
• Убедитесь, что ваш измеритель настроен на омы (возможно, во вторичном меню).
• Подсоедините щупы к клеммам нагрузки и включите цепь.
• Ваш измеритель должен отображать показания в омах или миллиомах.
• Обрыв цепи (например, обрыв обмотки в двигателе) будет отображаться как 0,L или бесконечное сопротивление.

Измерение силы тока с помощью клещевого амперметра

Перед началом работы выводы щупов должны быть вставлены в соответствующие разъемы на передней панели мультиметра. На инструменте есть отдельный разъем, помеченный как A mperage. Важно знать, что любой ток, превышающий 10 ампер, следует измерять клещевым амперметром, а не щупами.

• Поверните шкалу мультиметра на A mperage.
• Убедитесь, что выводы подключены к нагрузке последовательно, защищая сам мультиметр; другими словами, подключите один провод к выключателю, а другой к нагрузке, сделав мультиметр частью самой цепи.
• Включите выключатель и измерьте силу тока.

При использовании клещевого амперметра можно использовать множитель, обернутый вокруг зажимов, просто взяв кусок провода, намотав на него 10 витков, а затем разделив показание на 10. Например, если вы используете множитель и ваш амперметр показывает 1,5 ампер, вы можете разделить это на 10 и получить 0,15 ампер. Это полезно при малых, дробных показаниях силы тока.

Как проверить диоды с помощью мультиметра

Диод может выполнять множество функций в цепи, работающей в качестве выпрямителя, который переключает переменный ток в постоянный, ограничителей сигналов, регуляторов напряжения, переключателей, модуляторов или генераторов. Среди этих функций у диода есть одно свойство — он проводит электрический ток (силу тока) только в одном направлении.

Правильно установленный диод называется «с прямым смещением», а диод с обратным смещением — «с обратным смещением» и не проводит электрический ток (сила тока). При тестировании диодов особенно важна правильная полярность щупов.

• Положительный вывод диода является анодом, а отрицательный вывод — катодом.
• Вставьте провода датчиков в диодный разъем (четко помеченный) и общий разъем.
• Поверните циферблат измерителя на Ом, Ом и нажмите кнопку «селектор» для вторичного меню.
• Нажмите селектор второй раз для диода -I>-, и вы увидите V на экране.

Чтобы проверить, не закорочен ли диод, поменяйте местами щупы. Показание должно быть ноль вольт. Нормальное чтение снова указывало бы на короткое замыкание. Неисправный диод будет показывать нулевое значение независимо от того, как подключены выводы. Это будет означать, что диод не проводит ток в любом направлении.

Как измерить емкость конденсатора с помощью мультиметра

Конденсаторы представляют собой пассивное устройство, накапливающее электрическую энергию в цепи электростатически. Его действие в цепи называется емкостью; представьте себе резиновую мембрану в трубе, которая не пропускает воду, но может растягиваться, чтобы за ней в трубе оставалось больше воды.

• Вставьте провода пробников в соответствующие разъемы на мультиметре.
• Поверните циферблат мультиметра на символ конденсатора.
• Разрядите конденсатор с помощью двухваттного резистора на 20 кОм на клеммах или специального инструмента для разрядки конденсатора, в противном случае вы рискуете получить удар электрическим током, даже если цепь отключена.
• Используйте щупы или зажимы вашего измерителя на клеммах конденсатора, и ваши показания должны отображаться в микрофарадах. В случае рабочего конденсатора ваши показания должны быть плюс/минус 10% от номинала конденсатора (начальные конденсаторы обычно имеют более высокий номинал).

Имейте в виду, что в некоторых блоках HVAC вы можете встретить двойной конденсатор, который используется для экономии места. Двойной конденсатор содержит два отдельных конденсатора в одном корпусе; они будут использовать один и тот же общий (заземляющий) терминал, но с двумя отдельными горячими терминалами.

Использование мультиметра для измерения температуры и проверки сигналов пламени в газовой печи

Пламя в газовой печи само проводит электричество. Пламя и запальник контролируются IFC, печатной платой в нижней части устройства. Пламя охватывает датчик и через него проходит сигнал, превращаясь при этом в постоянный ток; это известно как выпрямление пламенем. Затем изолированный зеленый провод от горелки возвращается к IFC, информируя его о наличии пламени.

Сигнал пламени измеряется в микроамперах (миллионная доля ампера) и измеряется с помощью следующих шагов:

• Вставьте красный провод в разъем, помеченный для микроампер/миллиампер, а черный провод в общий разъем.
• Поверните циферблат в положение микроампер, затем перейдите во вторичное меню, чтобы изменить его на микроампер постоянного тока.
• Отсоедините датчик пламени и подсоедините красный провод к проводу, питающему датчик, черным проводом к датчику. Это сделает мультиметр частью цепи, соединенной последовательно.
• Зажгите горелки и посмотрите на показания мультиметра.

Сигнал от одного до восьми микроампер указывает на исправный датчик, но на проблему с IFC. Более слабые показания указывают на проверку целостности заземляющего провода и проверку сопротивления датчика.

Для получения более подробной информации о том, как использовать мультиметр, а также о 3D-симуляциях, которые познакомят вас с реальными сценариями, ознакомьтесь с курсом SkillMill «Как использовать мультиметр».



Чад Соуси

Interplay Learning Expert Electrical

Чад — эксперт Interplay по электрике и является мастером-электриком. Чад развивался как профессионал в области электротехники на протяжении всей своей карьеры, начав с ремонта/электропроводки от домов до установок обеспечения качества/ввода в эксплуатацию, оттачивая свои навыки во всех аспектах торговли электрооборудованием на этом пути. Он сменил свою карьеру на жилых, коммерческих и промышленных объектах, а в 2012 году еще больше расширил свою миссию по обучению на протяжении всей жизни, став инструктором по электротехнике.
