Розетка в ванной комнате - 92 фото идеи установки в интерьере!

В наше время ремонт ванной комнаты проводится в другом направлении, чем это было в прошлом. Это следует связывать с необходимостью размещения электрических розеток для используемых приборов, появившихся для этого помещения.

Раньше розетки сюда проводили редко, поскольку владельцы боялись соседства с водой, которая, как известно, легко проводит электрический ток.

Это могло бы привести к удару электрическим напряжением или короткому замыканию. Однако сейчас предлагаются приборы, защищенные от влаги, а также и специальные розетки стойкие к ней.

Более того, специалисты создали особую схему для монтажа электрических проводов в ванной.

Для каких приборов необходимо использование розетки в ванной?

Она потребуется для множества бытовых приборов. Перечислим некоторые из них:

  • автоматическая модификация стиральной машины;
  • ванная комната, предлагающая возможность гидромассажа;
  • фен для обеспечения быстрого высушивания волос;
  • электрическая бритва для сбривания волос;
  • один из вариантов устройств, для быстрой сушки рук;
  • электрические модификации вытяжек;
  • устройство, помогающее быстро сушить полотенца на электрической основе;
  • разные версии водонагревателей или диодных подсветок для ванной.

Важно! Необходимо помнить, что розетки в ванной проводятся лишь на основе специальных правил. Их нарушение может привести к штрафам от сотрудников электросети, поскольку неправильная установка способна нанести вред хозяевам, соседям или всему дому через короткое замыкание.

Так какие существуют требования для правильного монтажа розеток на территории ванной?

На самом деле таких правил довольно много, и владельцам квартиры в обязательном порядке придется им следовать. Сейчас рассмотрим все эти моменты:

  • установка любой розетки должна происходить на расстоянии не менее 60 см от любых источников воды;
  • розетки разрешается устанавливать лишь за счет возможностей скрытой проводки. Ее необходимо прокладывать в полости стены или коробах, созданных для этого. За счет чего кабеля всегда будут защищены от любой влаги;
  • необходимо обеспечить качественное заземление во всех использующихся розетках;
  • место соединения розетки и главной проводки необходимо скрыть качественной изоляцией;
  • розетки необходимо обеспечить резиновыми уплотнителями, а также крышками, которые постоянно скрывают их от любых контактов с окружающей средой;
  • придется обеспечить третью клемму для создания полноценного заземления.

В каких зонах лучше всего устанавливать розетку?

До факта установки розетки в ванной комнате необходимо создать схему всей проводки. Для этого помещение образно разделяется на главные зоны, предписывающиеся требованиями СНИП. Сейчас используется четыре зоны:

Так, называемая нулевая зона. Она расположена на близком расстоянии от воды и предполагает возможный контакт с ней возле умывальника или ванной. Даже специальные розетки, качественно защищенные от влаги, на этой территории устанавливать запрещено.

Если вода попадет в них тогда короткого замыкания не избежать. Но если других вариантов для установки розетки просто нет, тогда необходимо применять устройство на основе защиты с уровнем IP-7. Его создали для возможности использования под водой.

Первая зона. Находится рядом с нулевой, и характеризуется тем, что из-за разбрызгивания воды может происходить неожиданный ее контакт с электричеством. Она условно расположена в 60 см от любых источников воды. На этой территории разрешается установка различных модификаций бойлеров, а розетки использовать не рекомендуется.

Зона второго типа. Эта территория, находящаяся дальше, чем на 60 см от любых источников воды.

Здесь можно устанавливать различные защищенные типы розеток для ванной. И разрешена монтировка приборов освещения, систем вентилирования, устройств, для быстрой сушки рук, полотенец.

Третий тип зоны. Характеризуется тем, что здесь разрешена установка любых приборов, работающих от электричества.

Здесь допускается применение розеток с небольшим уровнем защищенности от влажности. Здесь не запрещается монтировка распределительных щитов, систем контролирования подогрева для пола и различных выключателей.

Чтобы обеспечить длительную службу розетки необходимо устанавливать ее в удобном месте, позволяющем легко выключать различные приборы без необходимости приложения усилий.

Рекомендуется придерживать внешнюю часть розетки второй рукой в момент вынимания вилок потребителей из нее.

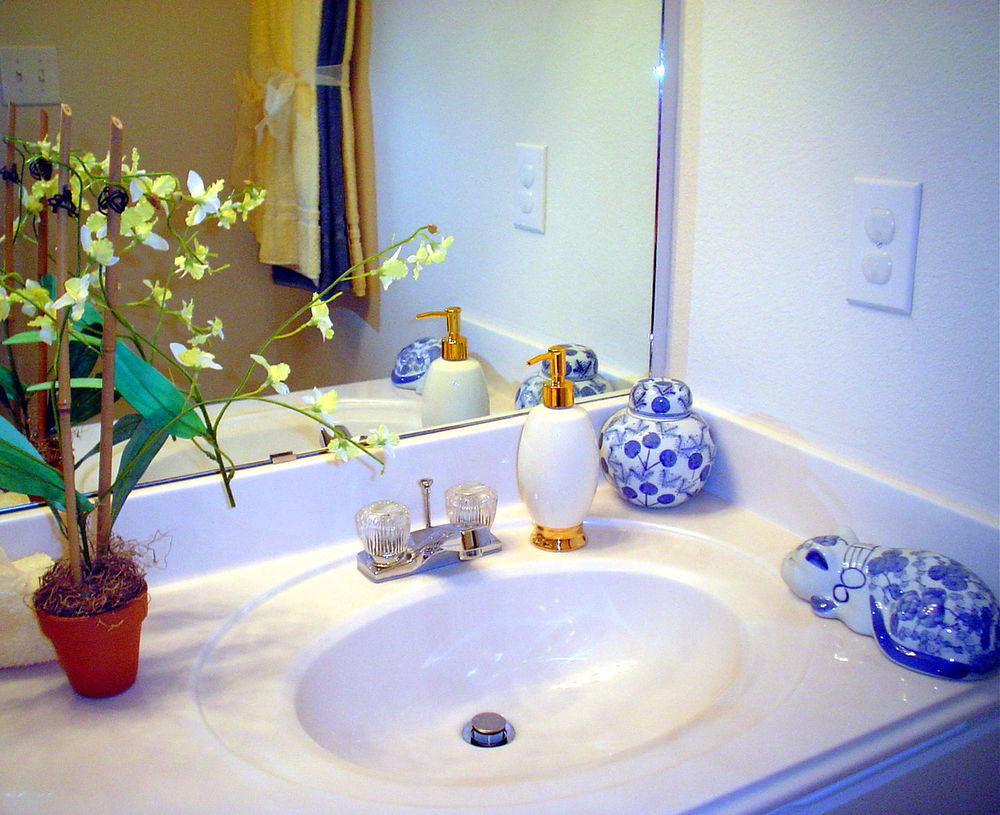

Фото розетки в ванной комнате



100 фото выбора и варианты грамотной установки

Долгое время существовал стереотип в мире, что в ванной комнате лучше не ставить никаких розеток, так как помещение с повышенной влажностью таит в себе множество опасностей. Поэтому некоторые специалисты и вовсе отказывались от установки там розеток.

Сейчас ситуация кардинально поменялась. Если есть возможность безопасного подключения, то почему бы ей не воспользоваться.

Зачем это надо?

Зачастую стандартные варианты вставляют одну розетку снаружи. Это вызывает большое количество неудобств во время использования. Шнур всегда будет мешаться при закрытии и открытии дверного проема.

Сейчас есть качественные влагозащитные механизмы, чтобы пользоваться всеми электроприборами внутри самого влажного помещения в квартире в целости и сохранности. Всё сделано для того, чтобы вы почувствовали комфортные условия.


К тому же не будет никаких сквозняков. Вы сможете уединенно посидеть внутри без каких-либо внешних раздражителей.

Чаще всего пользуются феном, стиральной машиной, бритвой, гидромассажем и водонагревателем. Всё это станет намного легче сделать после того, как вы определитесь с высотой розеток в ванной комнате.

Виды

Часто на изделии уже пишут степень защищенности от влаги по шкале от 0 до 8. Причем восьмерка может даже полностью погружаться в воду на глубину до 1 метра – ей ничего от этого не будет.

В санузлах можно обойтись и четвертым классом – защита от брызг и капель. Все розетки лучше всего оснастить прыгающей крышкой. Отверстия в таком случае никогда не будут намокать.

Безопасное подключение предполагает и более низкий класс, то уже с использованием закрытого монтажа и под защитным кожухом. Тогда вы сможете достигнуть нужной степени герметичности.


Место установки

Чаще всего решают, как подключить розетку в ванной своими руками, в тех случаях, когда надо поставить в помещении стиральную машину. Ту есть свои особенности.

Монтировать около душа или умывальника – это не самое приемлемое решение. Может всегда произойти короткое замыкание. Всегда нужно разделять всё помещение на несколько квадратов по шкале электробезопасности.

Нулевой уровень – близость к источникам брызг максимальная. Третий уровень – на участке от 3 метров до источника влаги, именно он и считается наиболее приемлемым.

В интернете полно схем подключения розеток в ванной комнате. Главное, позаботиться о том, чтобы никак не мешал конденсат, который появляется на стенах из-за специфических условий повышенной влажности.

Всех сильнее страдает стена, которая является смежной с лестничной клеткой. Причем сырости больше на участках ближе к напольным покрытиям. Высота должна достигать порядка 1.5 метров, если хотите ставить на перегородках внутри.


Дополнительные требования

Розетка не должна быть слишком близко к газопроводу. Надо её проводить на расстоянии 50 сантиметров и более. Ещё лучше, чтобы человек при касании металлического объекта никак не мог дотянуться до розетки.

К тому же прибором новым должно быть удобно пользоваться. При подключении любого шнура вы не должны как-то исхитряться и прогибаться. Всё надо установить таким образом, чтобы на пути не было никаких препятствий.

Именно поэтому как подключить розетку в ванной своими руками на открытом участке должны знать все домашние мастера. Если стиральная машинка или какая-то мебель препятствуют установке, то нужно заранее продумать другие места для удобного подключения и отключения вилки.

Безопасность

Многочисленные варианты по установке показаны на фото розеток в ванной. Но всегда нужно дополнительно помнить обо всех требованиях электробезопасности.

Обязательно надо устанавливать так называемые УЗО – это устройства защитного отключения. Они быстро отключать электропитание, если есть угроза нанесения травмы человеку. Это может быть в тех случаях, когда протекает корпус, происходит короткое замыкание или прикосновение к частям, где идет ток.

УЗО устанавливается вне ванной комнаты. Чаще всего он работает в самом щитке. Используют там особый кабель с заземлением, который находится далеко от металлических труб или арматуры.


Выбор проводов

Монтируется проводка при помощи трёхжильного кабеля с улучшенной изоляцией. У всех проводников есть свой цвет, чтобы легче все соединять. Синий – ноль, коричневый – фаза, зелено-желтый – земля.

Лучше всего покупать кабель из меди. У него есть много преимуществ над алюминием: улучшенные характеристики гибкости, не окисляется так быстро, выдерживает повышенную нагрузку, не такое сильное сопротивление контактов, когда подключают к автомату и розетке.

Единственное, нужно покрывать припоем все монтажные концы. Тогда соединение будет надежным. Вариант с однопроводной жилой не требует такой операции, но он намного жестче трехжильного.

Фото розеток в ванной

Также рекомендуем посетить:

Post Views: Статистика просмотров 360

Розетка в ванной комнате - 5 правил, расстояния, высота, влагозащищенное исполнение

Установка розеток в ванной, не такой простой случай, как может показаться несведущим людям. Здесь есть много допусков и ограничений. Обо всем этом пойдет речь в статье.

Ванная комната, согласно классификации ПУЭ — это помещение с повышенной опасностью. А значит и требования ТБ здесь должны быть более строгими, чем для остальных комнат квартиры.

Розетка в ванной, можно или нет?

Некоторые ошибочно считают, что розетки в ванной комнате категорически запрещены. Якобы к ним приходил специалист и запретил монтаж розетки. Вполне возможно, что он был прав. Например во Франции, печально известен несчастный случай, когда известный певец погиб у себя в ванной комнате из-за несоблюдения правил электробезопасности.

Но этот запрет не относится ко всем ванным помещениям и многое зависит от их размеров и расстановки смесителей, душевых кабин. Наверняка вы храните и пользуетесь в ванной целой кучей эл.приборов — фен, эл.бритва, стиральные машинки и т.д.

Не будете же вы каждый раз для подключения тянуть переноску! Лучше нормальная розетка установленная по правилам, с соблюдением безопасных расстояний, чем валяющийся удлинитель на полу. Тем более нормативы этого не допускают.

Из-за повышенной опасности к установке розеток в ванной предъявляется ряд требований. Весь монтаж должен соответствовать ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат», который пришел на смену ГОСТ Р 50571.11-96  – скачать можно здесь.

Зоны в ванной комнате

Все помещение ванной разбивается на зоны. Всего их четыре — от 0 до 3. Правда в последней редакции ГОСТа зона номер 3 не упоминается. Условно принимается что к ней относится пространство за зоной №2.

0 зона

внутренняя часть ванны, умывальника или душа

В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.

1 зона

это зона под раковиной, над ванной и т.п.

Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.

2 зона

все что находится, начиная с 60см и более от первой зоны

Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка.

В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл.прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.

3 зона

начинается с того места, где заканчивается зона 2

Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2.

Важное замечание — действия зон в ванной распространяются до высоты 2,25м от чистового пола.

Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

В Советское время длина шнура для подключения у отечественных стиральных машин по техусловиям равнялась 2,8м. Естественно никаких проблем с подсоединением стиралки к розетке на внешней коридорной стене не возникало.

Сегодня из-за повсеместной экономии с этим возникают явные трудности. И приходится в основном подключать только внутри помещения.

Правила установки розетки в ванной

1Розетки размещать можно только в зоне 3, но они должны быть влагозащищенные класса IPX4.

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

2Касательно электропроводки — рекомендуется ее делать скрытой.

Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

3Подключение розетки выполняется 3-х жильным медным кабелем с жилой защитного заземления.

Рекомендуемое сечение кабеля — 2,5мм2.

При этом не вздумайте использовать жилу заземления другой группы линии или от другого кабеля.

Заземляющий проводник не должен быть общим для разных групп.

4Розетки можно подключать только через УЗО или диф.автомат с током не более 30мА.

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.

Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

5В ванной комнате обязательно должна присутствовать система уравнивания потенциалов.

Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)

Расстояния при монтаже розеток

Что касается минимальных расстояний, которые нужно будет соблюсти при монтаже розеток, то они следующие:

  • высота розеток от пола - 1,3м
  • безопасное расстояние розетки от умывальника, ванной или душевой кабинки - 0,6м

Если ванная слишком маленьких размеров и вы не сможете выдержать минимальные расстояния согласно указанных зон, то вам придется переносить розетку на другую стену, либо к сожалению вообще отказаться от нее.

Именно поэтому опытные электрики, некоторым хозяевам и говорят, что монтаж розеток в их ванной запрещен.

Статьи по теме

Розетки в ванной комнате — расположение и установка (видео, фото)

В настоящее время ремонт в душевой комнате представляет собой далеко не то, что было еще некоторое время назад. Главное отличие – это новейшие материалы, современные технологии и методики. Сегодня потребности людей изменились кардинальным образом, поэтому число используемых бытовых приспособлений достигло серьезной отметки. Для того чтобы избежать проблем с электричеством лучше всего установить розетки в ванной.

Содержание статьи

Ранее их монтаж не проводился, так как были обоснованные опасения по поводу возможности короткого замыкания. Однако с тех пор утекло много воды и электрические приборы в ванной сегодня – это обыденность. Специальные влагозащитные крышки, а также особое расположение розеток позволяют устанавливать их без каких-либо ограничений. Монтаж розеток для ванной дает возможность использовать следующие устройства:

  1. фен для сушки волос;
  2. стиральная машина;
  3. электробритва;
  4. водонагреватель;
  5. электрическая вытяжка;
  6. установка для сушки рук;
  7. ванный гидромассажер;
  8. электрическая сушилка для полотенец;
  9. диодная подсветка.

Стоит знать! Установку розеток для ванной специалисты не советуют осуществлять в произвольном порядке, иначе это приведет к короткому замыканию.

Правила монтажа

Для того чтобы правильно установить розетки для ванной необходимо придерживаться определенной схемы. Она позволяет избавиться от ряда проблем, которые осложняют или делают невозможным эксплуатацию электрических приборов в душевой комнате. Данные требования позволяют снизить вероятность появления короткого замыкания и других неприятных моментов.

Розетка с защитной крышкой

Рекомендации:

  • Непременное наличие заземление в изделиях.
  • Монтаж розеток для ванной проводится на отдалении минимум 60 см от ближайшего источника воды.
  • Любая модель должна иметь резиновые уплотнители, крышку для защиты от влаги, а также трети клеммы для подсоединения заземления.
  • Место скрепления разъемов с проводкой необходимо надежно изолировать.
  • Монтаж розетки в ванной осуществляется при помощи скрытой проводки, усиленной в стене или защитных коробках, что предохраняет коммуникации от влаги.

Стоит знать! Требования по установке розетки для ванной не менее 1 м по вертикали и 60 см по горизонтали от источника воды.

Распределение зон

Помимо общих требований безопасности, которые были приведены выше, монтаж розетки в ванной комнате должен соответствовать определенным условиям. Например, делению на отдельные зоны, которые разграничивают схему проводки. Данные требования прописаны в регулирующем документе – СНИПе. Это дает возможность проводить установку влагозащитных изделий четко и без лишнего риска.

Расположение зон

На сегодняшний день выделяют следующие зоны:

  1. Нулевая. Этот участок расположен в непосредственной близости с источником воды. Обычно зона находится около ванны или умывальника, что делает эксплуатацию достаточно рискованной. В этой области крайне не рекомендован монтаж розеток для ванной, а также использование электрических приборов. Поскольку существует большая вероятность прямого контакта с водой, что вызовет короткое замыкание. Если же других вариантов не существует, то необходимо приобрести защитное изделие с классом защиты IP-7, которое выдержит даже прямое опускание в жидкость.
  2. Первая. На сколько требования безопасности позволяют эксплуатировать розетки без ограничений? Их можно поставить немного подальше нулевой зоны, что приведет к соприкосновению с водой только в виде брызг. Данная область находится в расположении 60 см от источника влаги. Зачастую здесь располагается бойлерная или обычный нагреватель.
  3. Вторая. Монтаж розеток для ванной дальше 60 см от источника воды идет следующим после зоны # 1. Такая схема допускается для использования электрических приборов. Помимо этого, разрешается устанавливать дополнительный свет, систему воздухообмена, а также устройство для сушки рук.
  4. Третья. По праву считается наиболее безопасным участком из всех. Здесь можно проводить монтаж различных электрических приборов фактически без ограничений. Допускается применение обычной розетки в ванной комнате. В данной области устанавливаются различные системы управления, например, распределительные щиты, выключатели или панель управления подогрева пола.

Следует знать! Для каждой розетки необходимо провести отдельную магистраль, по которой будет осуществляться подключение к распределительному щиту через защиту аварийного отключения.

Подготовительные работы

Сколько розеток для ванной необходимо для комфортного использования? На данный вопрос трудно ответить однозначно, ведь у каждого свои потребности и они индивидуальные. Однако грамотный монтаж может проводиться только следующими способами – установкой точки с прокладыванием проводов или заменой проводки на предыдущем месте.

Правильное расположение розетки

Монтаж с нуля должен проводиться, основываясь на данных рекомендациях:

  • Перед укладкой розетки вся линия оснащается собственным автоматом, предназначенным для защиты аварийного отключения.
  • Для всех розеток отводится отдельное подключение с обособленным проводом.
  • Неэксплуатируемая розетка, закрывающая контакты, комплектуется кабелем заземления и оснащается защитной крышкой.
  • Чтобы брызги от умывальника не смогли контактировать с розеткой, ее следует располагать примерно в 60 см от источника воды.
  • Высота розетки для ванной не может превышать расстояние более 1 метра при использовании негерметичных изделий.
  • Монтаж изделий осуществляет без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подведен к распределительному щиту через автомат.

Схема подключения розетки

Стоит знать! Перед присоединением не рекомендуется подключать заземление на стальные трубы или металлическую арматуру. Это связано с тем, что само строение может не иметь заземления, что приведет к короткому замыканию.

Установка

Проведение монтажа розетки для ванной следует начинать с выбора модели изделия. После чего отобразить место будущего размещения на схеме. Это позволит сэкономить время, а также предварительно подобрать и подготовить нужные материалы и приспособления. Для эффективной работы нужно, заблаговременно позаботится о нужном инструменте. Зачастую под установку розеток используют:

  1. Для измерения напряжения потребуется индикатор.
  2. Крестовая отвертка точно поможет.
  3. Приборы для удаления изоляции.
  4. Строительный уровень.
  5. Ручная дрель.
  6. Плоскогубцы для проводов.

Инструменты для установки

Подбор розетки является окончательным этапом подготовки. После чего начинается процесс монтажа. Данный процесс относительно прост, однако, потребует немного умения и сноровки. Его условно можно раздробить на 4 главных этапа:

  1. Для начала проводится сверление отверстий, в которые вставляются дюбели. Они предназначаются под крепления розетки. Здесь понадобится заранее приготовленная дрель, работающая на ударном режиме.

    Сверление отверстий под розетку

  2. Второй шаг – это приготовление проводки. Исходя из разновидностей зажимов, следует очистить наконечники проводки от изоляционного слоя. В данном случае лучше не применять обычный нож, так как он может повредить проводник. Это приведет к перегреванию самой розетки или плохому соединению кабеля с зажимом. Поэтому применяйте специальный инструмент.

    Очистка изоляционного слоя

  3. Затем проводим установку болтов в предварительно подготовленные дырочки. После чего соединяем провода с розеткой и прикрепляем ее коробку к стене при помощи дюбелей. Влагоустойчивые изделия обычно имеют готовые отверстия, которые оборудованы резиновыми заглушками. В них следует соединить проводку перед подключением к сети. Это позволит коробке плотно состыковаться с поверхностью стены.

    Соединение проводов

  4. Завершающий этап проводится после монтажа розетки. Для этого необходимо установить ее на отведенное место и подать электричество.

Видео инструкция

Розетка в ванной комнате: особенности выбора и монтажа

Совсем недавно розетка в ванной комнате, а также установка электрической проводки к ней, являлась фактически невозможной по причине высокой угрозы появления короткого замыкания, пожара и т.п. К тому же надобность использования розетки в этом помещении появлялась не очень часто, т.к. ранее в комнатах стояли стандартные ванны из чугуна и классические рукомойники, которые не нуждались в электрическом питании.

Но в теперешние времена розетки в ванной являются обязательным условием. Раньше, еще 10 лет назад, их монтаж был чем-то неприемлемым, т.к. хозяева боялись попадания воды, что вызовет короткое замыкание. К тому же крайней надобности в наличии электророзетки в ванной не наблюдалось, ведь в те времена хозяева квартир и домов использовали классическую сантехнику, независящую от электричества.

Розетка в ванной: для чего она необходима

Сегодня ванная комната без электропитания будет считаться недостаточно комфортной, т.к. розетка понадобится для:

  • функционирования машинки для стирки;
  • функционирования джакузи;
  • включения фена, эпилятора, бритвы;
  • электропитания бака водонагревательного;
  • функционирования сушки для полотенец и рук;
  • работы вытяжки;
  • монтажа зеркала с подсветкой.

Установка розетки в ванной своими руками

Каждый из этих электроприборов может ударить током, из-за этого установка электропитания и розетки нуждается в грамотном подходе, ведь речь идет об электробезопасности помещения.

Монтаж электророзетки в ванной следует осуществлять, соблюдая определенные условия. Когда розетка будет вмонтирована неверно, тогда даже возможен трагический исход.

Правила установки

  1. Важнейшее условие установки розетки в ванной комнате (фото грамотного монтажа смотрите ниже) обстоит в том, что она должна размещаться на расстоянии 60 см от раковины, ванны или кабины для душа.
  2. На каждой электророзетке должен стоять заземлитель.
  3. Проводку целесообразно прятать для создания дополнительной безопасности, в случае, если на проводах образуется конденсат либо на него попадут капли.
  4. Чтобы не скопился конденсат, розетки не следует ставить на внешних сторонах стен.
  5. Наибольшее расстояние нахождения розетки от ванны (вертикально) – 1 метр.
  6. Каждое место, где присоединена проводка следует старательно заизолировать.
  7. Для ванной используются специальные розетки, защищенные от влаги с маркировкой ip44.  В этом изделии есть крылья и уплотнитель, создающие дополнительную влагоустойчивость, и заземление.

Электрическая проводка в ванной

Нормы, относящиеся к монтажу электророзеток в условиях высокой влажности, указаны в ГОСТ Р-50571.11. специальной литературе «ПУЭ» (глава 7.1.). Нужно отметить, что правила, предъявленные к электророзеткам в санузлах, банях, душевых, ванных, зачастую связаны с эксплуатационными электроприборами: розетка для стиральной машины в ванной должна соответствовать одним требованиям, а питание для фена отвечать иным нормам.

Схема монтажа розетки в ванной комнате

Проводка во влажном помещении, разумеется, скрывается, т.к. в ванной влагосодержание всегда очень высоко, что может привести к непосредственному взаимодействию электричества с влагой. А это, понятное дело, недопустимо.

Как правило, требование п. 7.1.40 ПУЭ зачастую понимают неверно, ошибочно полагая, что в санузлах надо обязательно сделать закрытую электропроводку. В действительности такое правило необязательно, но желательно, т.е. кабеля можно класть снаружи, но не следует использовать рукава и трубы из металла.

Условия установки розетки в ванной

По причине того, что ванная – это самое влажное место в жилище, монтаж розетки должен проводиться в соответствии со строгими условиями, зависящими от электрических приборов, которые будут включаться в розетку, стоящую в ванной:

  1. Если следовать всем нормам безопасности, то розетки в ванной непременно нужно заземлить, чего не имеется в большинстве домов старого образца. Следовательно, для электропитания приборов, обладающих маленькой мощностью, (эпилятора, бритва) лучше применять разделительные трансформеры.
  2. Всем нормам электробезопасности необходимо следовать в обязательном порядке: должна учитываться высокая влажность, поэтому проводку нужно скрывать, а каждое место объединения проводов следует хорошо произолировать.
  3. На холодных поверхностях, на которых появляется конденсат, ставить розетку запрещено. А дистанция от раковины до розетки и ванны, соответственно с ПУЭ, обязана составлять не менее 60 см.
  4. К тому же рекомендовано применять специальные влагозащищенные розетки для ванной комнаты, цена которых, естественно, выше стоимости стандартных изделий. Однако такие вложения будут оправданы крышками и уплотнителями, которые не дают влаге ни единого шанса проникновения в электросистему.
  5. Если техника имеет большую мощность, тогда подключение и защиту от повреждения током необходимо производить при помощи УЗО, другими словами, механизмом защитного выключения. Чаще всего, правила по монтажу написаны в инструкции, приложенной к технике, к примеру, джакузи. Чтобы подсоединить эти электроприборы применяют розетки с 3-х контактами и трехжильными проводами. А вот стиральные машинки не рекомендуется присоединять при помощи удлинителей.
  6. К тому же для подключения им необходима специальная защищенная УЗО (ток утечки 10 мА) линия. Еще необходимо сделать выключатель-автомат, предлагаемый изготовителем.
  7. Разумеется, что работы такого плана обязательно должны выполнять профессионалы.

Способы установки

Розетка для ванной комнаты устанавливается 2 методами: меняется проводка и производится монтаж новых розеток, а во втором случае производятся те же самые действия только старая проводка не сменяется новой.

Расстояние розеток в ванной комнате от источника воды

Как установить новые розетки в ванной

  1. Вы настроены сменить проводку и поставить новые розетки в ванной? Тогда учтите, что электрическая проводка в таком случае выводится в обособленную группу, а затем ее запитка производится с помощью электропровода.
  2. Чтобы сберечь электрическую проводку ставят раздельный автомат защиты.
  3. Предохранение от поражения, появляющегося в случае поврежденной изоляции кабелей током, осуществляется путем монтажа защитного механизма отключения. Этот аппарат ставят следом за автоматом, при этом номиналы механизмов обязаны соответствовать друг другу.

Полезный совет: ток выключения УЗО не должен превышать 10 миллиампер.

  1. Минимальная высота розеток в комнатах с большой влажностью должна составлять не менее 60 см от высоты ванны либо душевой кабинки. Данный параметр допускается, если электрическая цепь защищена УЗО либо разделительным трансформатором.
  2. Электрическую проводку ванной делают с помощью трехжильного провода, у которого есть двойная изоляция, а также его необходимо обеспечить защищающим проводником.
  3. Важно, чтобы розетка была максимально заземлена.
  4. Обязательно, чтобы электророзетки, расположенные недалеко от кабинки либо ванны, были наполовину герметичны, т. е. рекомендовано, чтобы имелась закрывающаяся крышка.

Установка розеток в ванной комнате самостоятельно

Как установить дополнительную розетку в ванной

  1. Если монтаж электророзетки запланирован в комнате, где непроисходят ремонтные работы, тогда можно рассмотреть 2 метода: сделать заземление от существующих путей проводки, а затем поставить разделительный трансформатор, или же от электрической щитовой подвести новую проводку, предохраняющуюся автоматом в согласии с УЗО либо автономный автомат защиты.

Важно: различные защитные автоматы имеют функции УЗО, а также ЗА.

  1. Еще дополнительная электророзетка обязательно располагается не меньше, чем в 60 см от краев ванны. Она должна быть полугерметичной, а лучше, чтобы она обладала защищающей крышкой.
  2. Когда комната имеет очень большую площадь, к примеру, (такое возможно в особняке, на дачном участке) в деревянном строении допускается ставить проницаемые розетки. Однако расстояние от расположения ванны должно составлять, как минимум 2.5 м и больше. Розетка, находящаяся в комнате с большой влажностью, непременно должна заземляться, а также подсоединятся к защитному передатчику.

Следует помнить: установка металлоконструкций и труб с целью заземления категорически запрещена.

Делаем розетку в ванной комнате своими руками

Если вы задумались над тем, как сделать розетку в ванной самостоятельно, знайте, что сегодня этот процесс можно осуществить без помощи электрика. Но важно, чтобы каждое правило технической безопасности было строго соблюдено. Помните, что ничего не мыслящих в электрике людей лучше не допускать к такому виду работ. Ведь безграмотные действия дилетанта могут создать условия, угрожающие здоровью и даже жизни.

Крепление розетки в ванной комнате

Делаем розетку в ванной комнате своими руками

Установка розетки в ванной своими руками

Схема монтажа розетки в ванной комнате

Установка розетки в ванной комнате

Розетка в ванной комнате

Установка розеток в ванной комнате самостоятельно

Расстояние розеток в ванной комнате от источника воды

Самые лучшие посты

В ванной розетка своими руками

Монтируем розетку в ванной комнате

Электропроводки и розетки в ванной комнате вызывают множество вопросов. Ведь это влажное помещение где возможно попадание брызг и выпадение влаги на электрооборудовании. Именно поэтому согласно п.7.1.38 ПУЭ установка розеток в этих комнатах запрещена.

Исключение составляют только ванные комнаты квартир, частных домов и гостинец. И дабы не подвергать опасности свою жизнь, а также здоровье ваших близких советуем отнестись к установке электрооборудования в этой комнате со всей ответственностью.

Как правильно установить розетку в ванной комнате

Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.

Расположение розеток в ванной комнате

Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.

И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.

Зоны в ванной комнате согласно ГОСТ Р 50571.11-96

Итак:

  • Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
  • Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
  • Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
  • Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
  • Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.

Технические условия для подключения электроприборов в ванной комнате

Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.

Итак:

  • Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.

На фото представлены розетки открытого типа исполнения

Обратите внимание! Класс пыле и влагозащищенности обозначается аббревиатурой «IP». Первая цифра после аббревиатуры означает класс пылезащищенности, а вторая влагозащищенности. Первая цифра может быть от 0, что означает полное отсутствие защиты, до 6, что означает полную пыленепроницаемость. Вторая цифра может быть от 0, что означает полное отсутствие защиты, до 8, что означает возможность работать на глубине до 1 метра не менее 30 минут. Цифра 5 по влагозащищенности означает полную защиту от струй воды со всех сторон.

  • Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
  • Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
  • Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.

Обратите внимание! Сейчас розетки с встроенным устройством УЗО достаточно широко представлены на рынке. Поэтому вы легко можете добавить розетку в ванной комнате, не внося изменений в принципиальную схему.

  • Тут очень важно отметить то, что розетки для ванных комнат должны быть снабжены устройством УЗО с дифференциальным током не более 30мА. Это конечно наиболее распространенные устройства, но можно встретить УЗО и на больший ток утечки. Поэтому приобретая устройство обратите внимание на этот параметр.

Автомат УЗО на 30мА

  • Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате.
  • Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом. При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.

Монтаж розетки

Ну и последним вопросом рассмотрим непосредственно сам монтаж. В целом он практически не отличается от монтажа обычных розеток, но для исключения ошибок давайте рассмотрим его отдельно.

  • Прежде всего остановимся на группе освещения к которой подключается данная розетка. Групповой автомат должен быть рассчитан на нагрузку данной розетки, а проводка должна быть выбрана в соответствии с ее номинальными параметрами.
  • Обычно розетки для ванной комнаты подключают к группе, питающей кухню. Это особенно актуально с учетом необходимости установки автомата УЗО в данной группе. А вот подключать розетку из ванной комнаты к группе, питающей жилые комнаты, не рекомендуется.

Розетка со встроенным устройством УЗО

  • Так как распределительную коробку в ванной комнате делать нельзя, то ее целесообразно расположить в коридоре перед ванной комнатой. Причем выбрать место для нее следует таким образом, дабы она была удобна для всех подключений.
  • Остальные нормы монтажа не отличаются от правил для монтажа обычных розеток. Поэтому останавливаться на них более детально мы не будем.

Вывод

Как видите установить розетку в ванной комнате своими руками не так уж сложно. Главное правильно выбрать ее место расположение и монтаж. В остальном данная процедура не должна вызывать у вас проблем. А соответствие вашей розетки установленным нормам и правилам оградит вас и членов вашей семьи от возможных неприятностей.

Розетки в ванной комнате » сайт для электриков

Как располагать розетки

Учитывая вышеописанные характеристики зон, становится понятным, что расположение розеток зависит от конкретной зоны и безопасности. В этой связи можно выделить определенные требования для каждой зоны, которые помогут определить месторасположение и количество розеток в ванной комнате.

1 2 3
Правила этой зоны запрещают проводить установку приборов, которые не будут использоваться в самой ванной комнате. Кроме этого, максимальный уровень напряжения таковых должен быть 12 В. Нахождение источников питания разрешено в трансформаторах, располагающихся вне пространства данной зоны. В пространстве этой зоны допустимо размещать лишь водонагревательные приборы. Эта зона позволяет устанавливать не только водонагревательные приборы, но и источники света, которые относятся ко второму классу защиты. (Имеется 4е класса защиты) Осветительные приборы второго класса характеризуются двойной изоляцией, которая увеличивает уровень их безопасности. Пространство этой зоны предназначено для оборудование в ее розетками, к которым предъявляются особые требования, как и к системе проводки для ванной комнаты.

Помимо указанных требований, существуют еще некоторые моменты, которые следует принять во внимание при обустройстве электричеством ванную комнату:

  1. Во всех зонах, кроме 3ей запрещено располагать и подключать коробки для распределения электричества либо управляющих блоков.
  2. ГОСТ позволяет оборудовать ванную системой обогрева пола в любой из зон, но с условием, что установка проводится с использованием специальной сетки из металла, подключенной к СУП.
  3. Не допускается прокладка электропроводки, которая располагается в рукавах или гофрах, сделанных из металла.
  4. Зоны 0, 1 и 2 могут иметь электропроводку частично, в случае если с ее помощью подается электричество оборудованию, имеющему правильное расположение зонально.
  5. Обязательным требованием к установке розеток и электрических приборов в ванную является наличие заземления. Должен присутствовать СУП, к которому подключается проводка, находящаяся в любой из зон.

Опираясь на конкретные требования в работах по прокладке электропроводке и установке розеток в ванную, можно утверждать, что место расположения розеток разрешено лишь в зоне 3.

Кроме этого, присутствует необходимость использовать так называемый трансформатор, предназначенный для разделения электричества. В основном для таких целей применяют УЗО.

Кроме необходимости правильно определить возможность размещения розеток в ванную, необходимо обратить внимание на степени защиты, которая коротко имеет обозначение ip. Далеко не каждая розетка может быть установленная в ванной комнате

По регламенту такие параметры должны быть в соответствии с указанными в таблице.

Номер зоны 1 2 3
Степень защиты IPX7 IPX5 IPX4 IPX1 и IPX5, если установка производится в местах общего пользования.

Обозначение степеней защиты расшифровывается следующим образом:

  • первая цифра (там, где указан «Х») – показывает, насколько присутствует защита от пылевых частиц. В случае с ванной комнатой такой параметр неважен, потому не указывается.
  • вторая цифра – это уровень защищенности от капельной влаги.

Способы установки

Розетка для ванной комнаты устанавливается 2 методами: меняется проводка и производится монтаж новых розеток, а во втором случае производятся те же самые действия только старая проводка не сменяется новой.

Расстояние розеток в ванной комнате от источника воды

Как установить новые розетки в ванной

  1. Вы настроены сменить проводку и поставить новые розетки в ванной? Тогда учтите, что электрическая проводка в таком случае выводится в обособленную группу, а затем ее запитка производится с помощью электропровода.
  2. Чтобы сберечь электрическую проводку ставят раздельный автомат защиты.
  3. Предохранение от поражения, появляющегося в случае поврежденной изоляции кабелей током, осуществляется путем монтажа защитного механизма отключения. Этот аппарат ставят следом за автоматом, при этом номиналы механизмов обязаны соответствовать друг другу.

Минимальная высота розеток в комнатах с большой влажностью должна составлять не менее 60 см от высоты ванны либо душевой кабинки

Данный параметр допускается, если электрическая цепь защищена УЗО либо разделительным трансформатором.
Электрическую проводку ванной делают с помощью трехжильного провода, у которого есть двойная изоляция, а также его необходимо обеспечить защищающим проводником.
Важно, чтобы розетка была максимально заземлена.
Обязательно, чтобы электророзетки, расположенные недалеко от кабинки либо ванны, были наполовину герметичны, т.е. рекомендовано, чтобы имелась закрывающаяся крышка.

Установка розеток в ванной комнате самостоятельно

Как установить дополнительную розетку в ванной

  1. Если монтаж электророзетки запланирован в комнате, где непроисходят ремонтные работы, тогда можно рассмотреть 2 метода: сделать заземление от существующих путей проводки, а затем поставить разделительный трансформатор, или же от электрической щитовой подвести новую проводку, предохраняющуюся автоматом в согласии с УЗО либо автономный автомат защиты.
  1. Еще дополнительная электророзетка обязательно располагается не меньше, чем в 60 см от краев ванны. Она должна быть полугерметичной, а лучше, чтобы она обладала защищающей крышкой.
  2. Когда комната имеет очень большую площадь, к примеру, (такое возможно в особняке, на дачном участке) в деревянном строении допускается ставить проницаемые розетки. Однако расстояние от расположения ванны должно составлять, как минимум 2.5 м и больше. Розетка, находящаяся в комнате с большой влажностью, непременно должна заземляться, а также подсоединятся к защитному передатчику.

Делаем розетку в ванной комнате своими руками

Если вы задумались над тем, как сделать розетку в ванной самостоятельно, знайте, что сегодня этот процесс можно осуществить без помощи электрика

Но важно, чтобы каждое правило технической безопасности было строго соблюдено. Помните, что ничего не мыслящих в электрике людей лучше не допускать к такому виду работ

Ведь безграмотные действия дилетанта могут создать условия, угрожающие здоровью и даже жизни.

Чем герметичнее, тем лучше!

В ванных комнатах большой площади соблюсти все перечисленные требования обычно несложно. Совсем другое дело — небольшие помещения старой, еще советской постройки и планировки. Вообще, в ванных размером меньше 8 квадратных метров установка электророзеток не рекомендуется. Однако при острой необходимости можно пренебречь этим правилом, но подойти к решению этого вопроса следует со всей ответственностью. Прежде всего, розетку нужно размещать как можно дальше от непосредственного источника воды. Оптимальный вариант в этом случае — установка полугерметичных розеток с уровнем защиты класса IP 44. Такие розетки защищены от брызг, попадающих на них с любого направления, и не имеют токоведущих частей, к которым можно прикоснуться даже намеренно.

Обычно вся защита выражается в наличии в конструкции розетки крышки, закрывающей разъем для электрической вилки подключаемого электроприбора. Иногда в качестве дополнительной меры защиты в конструкцию розетки входят так называемые шторки, при отключении вилки автоматически перекрывающие гнезда для ее контактов.

Какую розетку установить в ванной? С крышкой и шторками!

Следует учитывать, что защита от поражения электрическим током в помещениях с повышенной влажностью обеспечивается не только правильным выбором розетки — каждая из них должна подключаться к общему распределительному электрическому щиту отдельной линией.

Выбор

Определившись с местом, куда будет устанавливаться розетка, можно отправляться за покупкой. Выбрать электрическую розетку для ванной комнаты не так уж сложно, так как из всего разнообразия, представленного в магазинах, нам подходят лишь немногие.

В этой статье мы уже не раз упоминали о том, что розетка, установленная в помещении с повышенной влажностью, обязательно должна быть защищена от попадания капель воды.

Определить степень защиты поможет маркировка вида IP NN, где первая цифра демонстрирует класс защиты от пыли, а вторая – от влаги.

У розеток класса IP N0 защита отсутствует в принципе, а розетки класса IP N8 выдерживают длительное погружение под воду на глубину более 1 м.

Нам понадобится золотая середина — IP N4 или IP N5.

Влагозащищенные розетки должны быть оборудованы крышкой и резиновой гидроизоляцией. Также обязательно наличие заземления, то есть наличие третьего контакта.

Помимо всего прочего, розетки различаются по количеству подключаемых электроприборов. Самые популярные варианты – это одинарные или двойные розетки. Мы советуем покупать двойные розетки, так как они помогают сэкономить пространство и одновременно использовать два электроприбора.

Кроме того, обращайте внимание на мощность, на которую рассчитана электрическая розетка. Для подключения, например, стиральной машинки, необходима мощность не менее 16 ампер, а для более мелкой бытовой техники будет достаточно 8 ампер

Монтаж розеток

Прежде всего, выбираем место установки. Конечно, оно должно быть удобное, чтобы хватало шнура электроприборов.

Но не следует устанавливать их непосредственно около ванны или умывальника. Лучше всего это сделать на противоположной стене.

Тогда брызги воды не будут долетать до опасного места.

Место выбрано, приступаем к монтажу.

Прежде всего, необходимо полностью разобрать розетки, чтобы остались основные, тыльные части корпуса.

На их дне, будет видно два отверстия для крепления. Их, и нужно использовать.

Прикладываем корпус к стене, и делаем метки маркером. Таким образом следует поступить со всеми розетками, прикладывая корпус к корпусу вплотную.

Следует отметить, что одной розетки будет мало, поэтому лучше сразу поставить хотя бы две. Для фена и машинки.

Чтобы по ненадобности, розетки можно было отключить от запитки током (для безопасности), рядом с ними впритык, можно поставить коробку с автоматом, как на фото.

Тогда вы просто отключаете автомат, а при надобности воспользоваться приборами, включаете, на время использования. Очень удобно и безопасно.

Итак, метки сделаны, теперь буром на 6 мм, сверлим посадочные места для дюбелей. После этого, вставляем пластмассовые части дюбелей в отверстия. Прилаживаем корпус напротив отверстий, и металлическими частями дюбеля, прикручиваем его.

Такое действие нужно сделать со всеми имеющимися корпусами розеток.

Получился такой себе блок

Очень важно, чтобы корпуса плотно прилегали друг к другу, так и проводов-перемычек не будет видно, и герметичность увеличивается

Розетки соединяем между собой перемычками из проводов. Заземляющий можно не ставить, так как в девятиэтажках, земли как таковой нет. Используется только два провода.

Перемычки просовываем в подготовленные отверстия или прорези сбоку корпусов. Можно соединять стороной с резиновыми вставками. Так будет проще, но вид будет похуже.

Подсоединяем перемычки к контактам внутренней части розеток, и закрываем их крышками.

Оставить открытой, следует только ту розетку, куда будет подключаться приходящий кабель или провод.

В ванной комнате не рекомендуется монтировать розетки в пол.

Что значит каждая зона?

В зоне 0 нельзя включать практически любые электроприборы. Исключение составляют те, которые применяются именно в ванне.

В зоне 1 разрешены исключительно водонагреватели.

В зоне 2 допустимы водонагреватели и приборы освещения 2-го класса защиты.

Зона 3 единственная, где разрешено устанавливать розетки, и только в соответствии с такими требованиями: обязательно только штепсельные и подключены разделительный трансформатор.

Перед установкой розетки всю линию надо оборудовать особым автоматом, чтобы обеспечить защиту в случае аварийного отключения. Для каждой розетки надо отвести отдельное подключение с обособленным кабелем.

Каждая розетка закрывается специальной защитной крышкой на все время, в которое не используется.

Чем дальше от воды, тем лучше, и расстояние до источника не может составлять менее метра. Что касается высоты расположения розетки в ванной от пола, то она должна составлять максимум метр, но лучше — меньше.

Особенности установки розеток в спальне, гостиной, на кухне, в ванной

Монтаж розетки в ванной

Монтаж розетки в ванной комнате вовсе не является простейшей задачей, как может показаться на первый взгляд. Для помещения с высокой влажностью имеется целый ряд ограничений и всевозможных допусков, тем более, что раньше установка розетки в ванной была запрещена.

По степени опасности ванная комната разбивается на несколько зон:

  • Нулевая зона — внутренняя часть ванны, душа либо умывальника. Здесь допускается установка влагозащищенных розеток напряжением до 12 В, монтаж устройств на 220 В запрещен.
  • Зона №1 — над ванной, под умывальником. Здесь разрешается установка электроприборов с защитой классом не ниже IPX5. Как правило, здесь монтируются водонагреватели с обязательным заземлением через трехжильный кабель. Наличие розеток в этой зоне не допускается.
  • Зона №2 — на удалении в 60 см от зоны №1. Розетки здесь также не допустимы. Зато разрешается установка вытяжек, светильников с включением от шнурка, водонагревателей.
  • Зона №3 начинается там, где заканчивается вторая зона. По старым нормам ширина ее составляет 2,4 м от зоны №2, по современным требованиям ширина третьей зоны не нормируется.

Высота зон в ванной принята равной 2,25 м от уровня чистового пола. Если ванная комната настолько мала, что в ней нет третьей зоны, то монтаж штепсельной розетки в ней запрещается. Ее в таком случае можно разместить только с внешней стороны стены и на расстоянии от 60 см от двери.

Разделение ванной комнаты на зоны для проверки возможности установки розетки

Установка приборов в гостиной

Розетки в гостиной обязательно нужно поблизости от диванов и кресел. У дивана рекомендуется устанавливать розетку, которой будет удобно пользоваться для зарядки ноутбука или смартфона, на высоте бедра взрослого человека (70-90 см от уровня пола). Для торшеров розетку удобно монтировать на уровне 30 см от плинтуса. Самый незаметный вариант установки розетки для периодического пользования пылесосом — встраивание ее в плинтус.

Схема правильного размещения розеток в комнате с учетом удаления от основных элементов

Монтаж розетки в спальне

Нелишними будут розетки и около тумбочки, например, двойная розетка на высоте 15 см от предмета мебели. Если тумба с высокими ножками — рациональнее установить розетку под тумбой. Для телевизора на противоположной от кровати стене обычно монтируется блок из 5 розеток, спрятанный за телевизионной панелью. Источники питания пригодятся не только для ТВ, но и для подключения роутера, цифровой приставки. Для туалетного столика рекомендуется установить несколько объединенных в блок розеток на высоте 30 или 90 см от уровня пола.

Монтаж розетки в рабочем кабинете

Для рабочего кабинета будет рационально разместить розетки в непосредственной близости от рабочего места. Для этого потребуются два розеточных блока:

  • на уровне 30 см от пола — для компьютерной техники и сетевого фильтра;
  • на высоте 15 см от поверхности стола — для настольной лампы и зарядки мобильного телефона.

В зависимости от использующейся в работе техники элементы розеточного блока могут корректироваться, например, добавиться USB-розетка, выводы для интернет-кабеля, провода стационарного телефона.

Разводка розетки проводки в туалете, прихожей

В принципе, отсутствие розетки в туалете не критично, несмотря на то, что лишних источников для зарядки смартфона или планшета не бывает. Но самое интересное, что в последнее время все чаще устанавливаются многофункциональные унитазы, питающиеся от электроэнергии. Гораздо проще и дешевле сразу установить розетку в туалете, чем выводить ее после того, как дорогостоящая плитка будет уложена.

В прихожей острой необходимости в монтаже большого количества розеток нет. Они могут пригодиться для подключения сушилки для обуви или пылесоса. Оптимальная высота размещения в таком случае — 30 см от уровня пола.

Монтажные работы

Подготовка стен к монтажу скрытой электропроводки

При установке точек питания в ванной можно действовать двумя методами — скрытым (внутренним) и открытым.

Скрытый выполняется так:

  1. На стены наносят разметку в местах установки влагозащитных точек питания. Сколько розеток должно быть в ванной, мастер решает сам. Лишь бы они все были расположены в зонах 2 и 3.
  2. По нарисованной окружности (диаметр 70 мм) специальной алмазной коронкой высверливают гнездо для подрозетника. Его глубину контролируют, периодически вставляя стакан в стену.
  3. В подготовленную лунку заводят через штробы или кабель-канал провод.
  4. Снимают с него бокорезом наружную оплетку примерно 10 см.
  5. Провода заводят в гнезда подрозетника, а сам стакан сажают в выемку на гипсовый или алебастровый раствор.
  6. После высыхания смеси провода в соответствии с цветом крепят к клеммам.
  7. Все надежно фиксируется и зажимается.
  8. После этого следует установить наружную декоративную часть розетки.

Наружная розетка

Провода к такой точке питания подводят через кабель канал. Затем в намеченном месте к стене крепят нижнюю (тыльную) часть розетки. К ней подключают провода поклеммно. Надевают верхнюю часть точки питания, короб с уложенным кабелем закрывают декоративной планкой.

Монтаж внутри защитного кожуха

Розетка с классом защиты IP66

Разрешено устанавливать в ванной розетки с классом защиты ниже IP4. Но при условии, что их монтируют в специальном кожухе. Такой вариант используют в двух случаях:

  • нет возможности купить розетки нужного класса влагозащиты;
  • параллельно с точками питания размещают выключатели для бра и блок управления теплыми полами.

Работу выполняют в такой последовательности:

  • К стене в заданном месте фиксируют влагозащищенный короб. Его сажают на дюбель-гвозди.
  • Внутрь водонепроницаемого кожуха нужно провести кабель и снять с него наружную оплетку.
  • Провода подключают к контактной колодке в соответствии с цветом и типом клемм.
  • Розетки внутри короба крепят на монтажные скобы.
  • Надевают верхние декоративные крышки.

При условии соблюдения всех рекомендаций установка розеток в ванной проходит быстро, правильно и не несет в себе опасности для пользователя.

Своими руками или всё же пригласить специалиста ↑

Наверное, всем понятно, что ванная комната — помещение, где электробезопасности необходимо уделять повышенное внимание. Хозяева городской квартиры не имеют права реконструировать электропроводку, не получив разрешения в эксплуатационной службе

А работы должна выполнять только организация либо ИП, обладающие соответствующей лицензией. Теоретически требование пользоваться услугами только лицензированных мастеров распространяется и на частных застройщиков, однако контролировать их за неимением ЖЭСа некому. На практике мало кто соблюдает эти требования. Что в городе, что в деревне, каждый сам себе мастер. Если вы дока в домашней электрике и точно знаете, как установить розетку, почему бы не сделать эту ответственную работу самому? Однако, если вы не имеете достаточных знаний, рекомендуем обратиться в специальную организацию: безопасность стоит потраченных денег.

Правила монтажа

Для того чтобы правильно установить розетки для ванной необходимо придерживаться определенной схемы. Она позволяет избавиться от ряда проблем, которые осложняют или делают невозможным эксплуатацию электрических приборов в душевой комнате. Данные требования позволяют снизить вероятность появления короткого замыкания и других неприятных моментов.

Розетка с защитной крышкой

Рекомендации:

  • Непременное наличие заземление в изделиях.
  • Монтаж розеток для ванной проводится на отдалении минимум 60 см от ближайшего источника воды.
  • Любая модель должна иметь резиновые уплотнители, крышку для защиты от влаги, а также трети клеммы для подсоединения заземления.
  • Место скрепления разъемов с проводкой необходимо надежно изолировать.
  • Монтаж розетки в ванной осуществляется при помощи скрытой проводки, усиленной в стене или защитных коробках, что предохраняет коммуникации от влаги.

Выбор провода для ванной


Кабель можно использовать более защищенный, с заполнителем пространства между внешней оболочкой и изоляцией проводящих жил

Кроме регламентируемых норм расположения розеток в ванной стоит учитывать, что все электроприборы должны подключаться через провода с определенным сечением. Они обязаны выдерживать проходящий через них ток.

Рекомендации:

  • под стиральную машинку и бойлер от 2 кВт нужно использовать медный кабель сечением 2,5 мм2;
  • под вывод бра, розеток к фену, электробритве разрешено применение кабеля сечением 1,5 мм2.

Все кабели для ванной лучше брать с медным токопроводником. Он менее подвержен окислению, более гибок и способен выдерживать серьезные нагрузки. К тому же в момент подключения электроприборов к розеткам, подпитанным через медный кабель, последний оказывает самое маленькое контактное сопротивление.

Требования к проводке в ванной

  • Трасса прокладки должна быть заземлена;
  • На группу светильников и розеток устанавливается отдельный защитный автомат и УЗО для розеток;
  • Элементы проводки должны иметь устойчивость к влаге, а значит иметь защиту не меньше IP44;
  • Желательно использовать светодиодные светильники, работающие от напряжения 12В, что позволит не только экономить расход электроэнергии, но и обезопасит Вас;
  • Кабели должны быть защищены гофротрубой;
  • Внутри ванных комнат запрещено монтировать клеммные и распределитеные коробки, делать скрутки проводов. Кабель прокладывают цельным куском.
  • Розетки и выключатель должны располагаться на дистанции 70 см от ванны и трубопроводов, и на расстоянии не меньше 90 см – от пола.

Поэтому как сделать проводку в ванной решать только Вам. Если Вы предпочли спрятать кабели от глаз и сохранить презентабельный вид помещения – следующий материал для вас.

Расположение розеток в ванной

Как я уже говорил выше, во влажных помещениях должны соблюдаться определенные требования электробезопасности. Какие помещения к таким относятся? Ну что касается жилого фонда, первое это ванная комната, душевые кабинки, санитарные узлы. Здесь нельзя просто взять и повесить любой светильник или установить где хочется розетку.

Расскажу немного, почему меня данная тема заинтересовала. Был у меня один заказ, нужно было заменить в квартире розетку (установить вместо одинарной двойную). На вопрос, почему меняете, хозяин ответил, что неудобно пользоваться, так как если работает машинка больше в розетку ничего не включишь, а машинка работает очень долго и ее не рекомендуется отключать во время работы.

Оказывается стиральную машинку, которая стояла у них в ванной комнате они подключали через удлинитель от розетки в коридоре. Согласитесь это не совсем удобно: удлинитель через всю квартиру, двери в ванной полностью не закроешь (можно передавить шнур), розетка занята когда работает стиральная машинка, в общем неудобств куща.

Из электрических приборов в ванной комнате у данных жильцов был только установленный на потолке светильник закрытого типа. Никаких розеток, выключателей и дополнительных светильников возле зеркала там не было. И это меня удивило. Как в таком помещении нет элементарного устройства.

Согласитесь, что в ванной комнате много электроприборов, необходимость в использовании которых возникает именно там. Ну, например, вы же не будите бриться электробритвой на кухне над столом, или пользоваться феном в коридоре. Та же стиральная машина. Поэтому розетка в ванной комнате обязательно должна быть.

Условия установки розетки в ванной

По причине того, что ванная – это самое влажное место в жилище, монтаж розетки должен проводиться в соответствии со строгими условиями, зависящими от электрических приборов, которые будут включаться в розетку, стоящую в ванной:

  1. Если следовать всем нормам безопасности, то розетки в ванной непременно нужно заземлить, чего не имеется в большинстве домов старого образца. Следовательно, для электропитания приборов, обладающих маленькой мощностью, (эпилятора, бритва) лучше применять разделительные трансформеры.
  2. Всем нормам электробезопасности необходимо следовать в обязательном порядке: должна учитываться высокая влажность, поэтому проводку нужно скрывать, а каждое место объединения проводов следует хорошо произолировать.
  3. На холодных поверхностях, на которых появляется конденсат, ставить розетку запрещено. А дистанция от раковины до розетки и ванны, соответственно с ПУЭ, обязана составлять не менее 60 см.
  4. К тому же рекомендовано применять специальные влагозащищенные розетки для ванной комнаты, цена которых, естественно, выше стоимости стандартных изделий. Однако такие вложения будут оправданы крышками и уплотнителями, которые не дают влаге ни единого шанса проникновения в электросистему.
  5. Если техника имеет большую мощность, тогда подключение и защиту от повреждения током необходимо производить при помощи УЗО, другими словами, механизмом защитного выключения. Чаще всего, правила по монтажу написаны в инструкции, приложенной к технике, к примеру, джакузи. Чтобы подсоединить эти электроприборы применяют розетки с 3-х контактами и трехжильными проводами. А вот стиральные машинки не рекомендуется присоединять при помощи удлинителей.
  6. К тому же для подключения им необходима специальная защищенная УЗО (ток утечки 10 мА) линия. Еще необходимо сделать выключатель-автомат, предлагаемый изготовителем.
  7. Разумеется, что работы такого плана обязательно должны выполнять профессионалы.

Монтаж розетки на кафельную плитку (видео)

Рекомендуемая высота розетки в ванной 1,8 м. Это продиктовано соображениями безопасности, но делает ее эксплуатацию весьма неудобной.

Когда установка розетки не сопровождается заменой проводки, то имеется две альтернативы:

1. сделать заземление, подведя его от уже существующих линий, и предусмотреть для ванной разделяющий трансформатор;

2. от электрощита провести новую линию в ванное помещение, за защиту которой будут отвечать автомат с УЗО, либо отдельно установленный для ванной автомат.

Кстати, особенностью дифференциальных автоматов защиты является сочетание в себе качеств автомата и УЗО.

В «правильной» ванной  все розетки заземлены, причем категорически запрещается в целях заземления использовать металлические трубы и другую арматуру. Монтаж розеток следует поручать лицу с необходимой квалификацией и опытом, не ставьте свое здоровье под угрозу!

Зонирование пространства

Достаточно большим количеством приборов удобнее всего пользоваться именно в ванной комнате. Это и стиральная машина, и фен, и электробритва и многое другое. К выбору и монтажу розеток в ванной имеется перечень определенных требований и их установка не так проста как кажется. Их нельзя располагать по принципу «где удобнее включать приборы», существует определенные стандарты, по которым проводится и определение мест розеток в ванной, и их монтаж.

Чтобы не ошибиться в процессе оборудования ванной комнаты розеткой, можно прибегнуть к специализированной литературе, которой пользуются электрики – ПУЭ. В ней указываются нормы и правила, по которым должен происходить процесс. В частности в книге имеется ссылка на ГОСТ под номером Р50571.11-96. Такой государственный стандарт определяет специальное разделение пространства ванной комнаты на четыре зоны:

  • (0) зона;
  • (1) зона;
  • (2) зона;
  • (3) зона.

Требование начинаются с того, что каждая зона должна быть соответствующих размеров, которые следует соблюдать. Номер зонального пространства характеризует перечень приборов и оборудования, которые могут быть подключены в определенном пространстве помещения. В таблице указаны более подробные характеристики и параметры зон в пространстве ванной комнаты.

Зона 0 Зона 1 Зона 2 Зона 3
Внутренне пространство ванной или же если помещение обрадовано душевой кабиной, то ее поддон – это части пространства, которые включает в себя данная зона. Если обобщенно, то это место,  в котором человек расположен при мытье. Включает в себя внешнюю часть ванны, расположенную в вертикальной плоскости, аналогично с поддоном для душа. Если помещение не оборудовано поддоном, то в этой ситуации к данной зоне относят расстояние до 60 см по вертикали от разбрызгивателя душа. К данной зон относят части пространства, указанные в первой зоне, плюс аналогичные ей в параллельном расположении с промежуточным расстоянием в 60 см. Таким образом, представить зону 2 можно разделив первую зону на 0,6(м). Представлено плоскостью, расположенной вертикально в зоне 2, дополненная параллельно находящейся к ней через расстояние в 2,4 м. Упрощенно это зона представляет собой вторую зону, разделенную на 2,4 м.

Дополнительно важным моментом является и то, что все зоны, исключая нулевую, включают в себя и горизонтально расположенную область, кроме вертикальной. Высотой горизонтально расположенная плоскость составляет 2,25 м, исчисляется она от пола без покрытия. Высота такой области не слишком важна, потому как даже в случае высоты стен, превышающей 2,25 м, установка за пределами зонального пространства розеток нецелесообразна.

Процесс установки

Первым делом необходимо подобрать подходящую розетку и решить, где она будет располагаться. Для того чтобы процесс монтажа прошел быстро и на высоком уровне, следует подготовить необходимые инструменты. Итак, нам нужна защищенная от воздействия влаги розетка (6А или более). Также понадобится отвертка с крестовым профилем, специальный инструмент для демонтажа изоляции, электрический индикатор, перфоратор.

Если устанавливается новая электрическая точка, но ремонт не делается, тогда выбирают любые приборы. Если производится ремонт, и при этом меняется проводка, то для большей эстетики следует выбирать встроенные изделия. Розетка наружной установки монтируется очень просто. Так, на первом шаге сверлят отверстия под крепежные дюбели. Затем подготавливают провода. Это очистка от изоляции концов кабеля. Не рекомендуется применять нож, иначе можно повредить провод. На следующем этапе устанавливаются дюбеля. К розетке подключают провода, а корпус закрепляется на стене. Защищенная от влаги розетка наружной установки имеет специальные отверстия с заглушками.

Как спрятать выключатели, розетки и держатели туалетной бумаги

Яник Симард, участник Houzz

Трудно избежать электрических розеток, выключателей света и держателей рулонов туалетной бумаги. Часто строительные нормы и правила диктуют, где их можно разместить, что может испортить в противном случае красивые фартуки и другие детали на кухнях и ванных комнатах. Но не вся надежда потеряна. Если вы предпочитаете сохранить чистые линии красивого фартука, попробуйте некоторые из этих методов, чтобы эти пятна на глазу не торчали.

Связанные: Скрывайте грязные провода с помощью этих советов

На кухне

Крепление под шкаф. Если вы занимаетесь ремонтом или постройкой нового дома, вы часто можете добиться чистого, современного вида, такого как лаконичная задняя панель, показанная здесь, с небольшим продуманным расположением.

Может показаться, что на этой кухне нет удобных розеток для современной бытовой техники, но пусть эта точка зрения не вводит вас в заблуждение. Если вы посмотрите внимательно, то заметите, что розетки и выключатели были спрятаны в нижней части полки, а не в стенах.Когда они нужны, их легко достать, но когда они не используются, они не видны.

Точно так же на противоположной стене той же компактной кухни есть некоторые скрытые предметы первой необходимости, встроенные в основание верхней мебели. В этом случае было украдено небольшое пространство шкафа для проведения электромонтажных работ, что позволило разместить светодиодную ленту заподлицо под шкафом, чтобы украсить кухню - беспроигрышный вариант.

Вы можете создать аналогичный эффект с большинством стандартных шкафов, добавив внизу специально изготовленную коробку для электрических цепей и используя удлиненную переднюю дверцу, чтобы закрыть как шкаф, так и надстройку, чтобы добиться гладкого вида.

Сосуды и другой декор. Если ремонт не стоит на столе, вы все равно можете эффективно скрыть торговые точки. Часто все, что вам нужно, - это одна большая емкость для хранения или красивая ваза, чтобы скрыть розетку, когда она не используется.

Или прислоните красивую разделочную доску к стене, и у вас будет крышка розетки и удобное место для хранения часто используемых кухонных предметов.

Бытовая техника. Электрические розетки в основном используются для столешниц, поэтому часто самый простой способ спрятать розетку - поставить перед ней гладкое устройство, аккуратно скручивая и спрятав кабель.

В ванных комнатах

Рядом с туалетным столиком. Как и на кухне, расположите розетки так, чтобы они не были видны под большинством углов. Во время строительства розетки обычно по умолчанию размещаются над умывальником, но часто их можно так же легко установить немного ниже, сбоку от умывальника, чтобы они все еще были доступны, но не сразу в поле зрения.

Если вы хотите сделать дополнительный шаг, заправьте держатель рулона туалетной бумаги сбоку от умывальника (а не прикрепите его снаружи), чтобы придать ему элегантный вид.Часто верхняя часть умывальника уже непригодна для хранения ящиков из-за раковины и трубопроводов, поэтому имеет смысл дать этому пустому пространству новое применение.

С набором вставных или встраиваемых держателей рулона туалетной бумаги и небольшими навыками столярного дела это может быть относительно небольшое обновление для дома.

Сторона туалетного столика также является удобным местом для хранения держателя рулона туалетной бумаги, и в нем даже можно разместить другие удобные предметы, такие как щетка или дополнительный рулон бумаги, что делает их легко доступными, но не видными с большинства углов .

У вас нет туалетного столика? Подвесьте держатель для рулонов ко дну раковины. Его можно закрепить эпоксидной смолой или прикрепить на более длительный срок с помощью хорошего двустороннего скотча. Стоя, вы этого почти не заметите.

Внутри туалетного столика или шкафа. Как и в случае с кухонными шкафами, возможна установка глубокой аптечки с выходом на дне, сбоку или внутри шкафа.

Размещение их внутри шкафа особенно удобно, поскольку вы можете держать такие устройства, как электрические зубные щетки или бритвы, подключенными для зарядки, не кладя их на прилавок.

Маскировка и камуфляж

Один из самых простых способов замаскировать выключатели и розетки (не скрывая их полностью) - согласовать цвет панели выключателя со стеной или окружающим ее материалом.

Если у вас белые стены, стандартная белая пластина не будет торчать, но вы также можете заказать пластины или переключатели других цветов, чтобы они соответствовали другим оттенкам краски или материалам.

Зеркальные переключатели хорошо сочетаются с зеркальной или глянцевой панелью из плитки, но их также можно использовать с другими материалами для создания декоративного, но тонкого акцента.

Многие производители камня или плитки могут предоставить панели переключателей, облицованные плиткой, которые сделаны из того же материала, что и плитка, что позволяет устанавливать их заподлицо и без резкого визуального столкновения.

Вставные панели переключателей также могут быть отделаны другими материалами или оклеены обоями, чтобы дать вам больше возможностей для достижения бесшовного внешнего вида. Их легче всего установить во время строительства (а не добавлять позже), но они дают очень четкий результат.

В качестве решения, не требующего строительства, вы также можете попробовать покрасить стандартный выключатель или розетку или попросить квалифицированного маляра подобрать внешний вид вашего фартука.Небольшое тщательное сопоставление цветов может дать вам идеально замаскированную панель переключателя по гораздо более низкой цене, чем замена материала. Перед покраской убедитесь, что все розетки отключены от электросети.

Связанные: Переключатели маскировки с галереей декора стен

Наконец, заметьте, что иногда лучше принять то, что мы не можем изменить. Вместо того, чтобы скрывать выключатель света, подумайте о том, чтобы обновить его до стильной версии в ретро-стиле, такой как эти очаровательные кнопочные переключатели с гламурной латунной пластиной.На первый взгляд это даже не выключатель света, а скорее декоративный элемент.

Дорожные переходники и преобразователи, необходимые для Франции

Стоит ли брать с собой в поездку в Париж сетевой адаптер или преобразователь напряжения ?

Если вы, как и многие путешественники, путешествующие в Париж или другие места во Франции, возможно, задаетесь вопросом: как зарядить мой ноутбук iPhone (или Android) и ? А как насчет моего фена ? Моя электробритва ? Нужен ли мне специальный адаптер из США или Канады во Францию ​​(или из другой страны во Францию) или преобразователь для использования моей электроники в Париже?

Во-первых, пара быстрых определений:

  • Адаптер розетки позволяет вставлять электрические вилки из вашей страны в розетки в стране, которую вы посещаете. Это необходимо, потому что электрические вилки (и розетки) могут иметь разную форму - на самом деле, 14 разных типов используются по всему миру. Например, если вы живете в США, Канаде, Японии или нескольких других странах, где электрические вилки имеют два плоских контакта для незаземленных устройств и, возможно, круглый контакт для заземленных устройств (типы A и B), и вы посещаете Париж или где-нибудь еще во Франции вы найдете электрические розетки с отверстиями для двух круглых штырей (незаземленных - тип C) и, возможно, одного круглого штыря (заземленного - тип E).Таким образом, используя адаптер из США в Париж, вы можете вставить вилку одной формы в розетку другой формы. Лучше всего покупать для использования в Париже тип E, потому что он вмещает как заземленные, так и незаземленные устройства.
  • Преобразователь электроэнергии (иногда называемый трансформатором или преобразователем напряжения ) позволяет использовать электрическое устройство, рассчитанное на напряжение 110–127 вольт, в стране с электричеством 220–240 В, - и наоборот.

Если вы планируете зарядить или использовать свой мобильный телефон, электробритву, фен, ноутбук или другое электрическое устройство, подключив его к электрической розетке, и путешествуете в Париж из США, Канады, Австралии, Китая, Японии , или в любой другой стране, где электрические вилки и розетки отличаются от используемых во Франции, то да, вам понадобится переходник.


К счастью, адаптеры на дешевы, легки для переноски и их легко достать, пока вы еще находитесь в своей стране.Но не ждите, пока вы его получите, пока не окажетесь в Париже или другом месте во Франции, потому что нужную конфигурацию - адаптер из США (или другой страны) в Париж - может быть сложно найти. (Но если вам нужен адаптер из Парижа в другую страну, не проблема!)

Популярные бренды: Ceptics, Schuko и Tessan.

А как насчет преобразователя мощности ?

Если вы живете в стране с электропитанием 100-127 В , например в США, Канаде, Японии или некоторых других странах Карибского бассейна, Южной Америки и Азии / южной части Тихого океана, вам может также понадобиться преобразователь электроэнергии , когда вы путешествуете в Париж (230 В) или в другом месте во Франции (или большинстве других мест в мире) , в зависимости от конкретных устройств, которые вы планируете привезти.

К счастью, большинство современных электронных устройств, таких как ноутбуки, зарядные устройства для телефонов и планшеты, такие как iPad, работают от любого напряжения благодаря встроенным преобразователям / трансформаторам напряжения .

Другие приборы, такие как фены, утюжки для волос, грелки и бритвы , могут иметь двойные переключатели напряжения , которые можно установить вручную.

Для всех оставшихся устройств пара стратегий поможет вам избежать затрат на покупку преобразователя, а также хлопот с переносом лишнего веса этого относительно тяжелого устройства в чемодане.

Мы расскажем вам обо всем, что вам нужно знать о том, как получить то, что вам нужно, включая определение , если вы действительно собираетесь взять с собой адаптер или два в поездку в Париж, , где купить лучший тип для французской электроэнергетики: как определить, нужен ли вам преобразователь, как как избежать покупки преобразователя и какие особенности следует искать в преобразователе, если вам действительно нужно его покупать.

Верхнее фото: Дорожные адаптеры для Парижа и других мест Франции

Почему мне нужно привозить в Париж сетевой адаптер?

Розетки типа C (незаземленные), используемые во Франции - обратите внимание на утопленную центральную область, используемую в современных розетках

С 14 различных типов из вилок и розеток , используемых во всем мире , вам понадобится адаптер для подключения к электросети. когда вы посещаете страну, где форма вилки / розетки отличается от той, в которой вы живете.

Розетки типа E (заземленные), используемые во Франции - обратите внимание на круглые заземляющие штыри

После того, как вы узнаете вилку типа , которую используют ваши электрические устройства, и электрические розетки типа , используемые в Париже, Франции и любых других странах, где вы ' Во время путешествия определить тип адаптера, который вам нужен, легко, потому что каждому типу розетки и вилки соответствует буква от A до N:

14 типов электрических вилок и розеток, которые в настоящее время используются в разных странах мира

Вот несколько примеров вилок / розеток типов , используемых во всем мире:

  • США, Канада, Япония, Колумбия, Тайвань: Тип A (незаземленный) и Тип B (заземленный)
  • Франция, Бельгия: Тип C (незаземленный), Тип E (заземленный)
  • Соединенное Королевство, Ирландия, Кения: Тип G
  • Китай: Тип A, Тип C, Тип I
  • Израиль: Тип C, Тип H, Тип M
  • Южная Африка: Тип C, Тип D, Тип M, Тип N
  • Германия, Корея, Исландия, Финляндия, Норвегия, Швеция, Греция, Испания, Нидерланды, Индонезия: Тип C, Тип F
  • Австралия и Новая Зеландия: Тип I

Хотя «универсальные» розетки , предназначенные для подключения вилок из разных стран, действительно существуют, они есть в относительно небольшом количестве отелей в Париже, поэтому в большинстве мест вам понадобится адаптер .

Если вы хотите заряжать или подключать более одного устройства одновременно, подумайте о том, чтобы принести два или более адаптеров.

Вы также можете купить адаптеры с более чем одной розеткой и USB-портами для подключения телефонов, столов и других электронных устройств, а также розетки для зарядных кабелей.

Некоторые адаптеры имеют только порты USB и не имеют розеток, поэтому подумайте о том, что вам действительно понадобится, в зависимости от устройств, которые вы приносите.Например, для ноутбуков обычно требуется переходник с розеткой.

Небольшое, но постоянно растущее число парижских отелей, особенно четырех или пятизвездочных, теперь предлагает комбинированные электрические розетки и USB-штекеры возле рабочих столов или заземленные версии в ванных комнатах. Но не рассчитывайте - принесите с собой то, что вам нужно.

Гнездо типа E (с адаптером и вилкой в ​​нем) и комбинированная розетка порта USB

Если вы также посещаете другие страны с другими типами вилок / розеток, вам могут потребоваться дополнительные адаптеры .

Будет ли моя гостиница или квартира в Париже предоставлять переходники для розеток?

Может быть.

Многие парижские отели действительно предоставляют своим гостям адаптеры для использования во время их пребывания, особенно если вы останавливаетесь в отеле 4 звезды или выше. Многие 3-звездочные отели также предоставят их по запросу. Если вы остановились в 5-звездочном отеле, вы можете быть уверены, что ваш отель предоставит вам нужный тип адаптера - хотя никогда не помешает связаться с ними до вашего приезда, просто чтобы сообщить им, что вам нужно.

Подробнее о рейтингах отелей Парижа

Однако. . . Вы не всегда можете рассчитывать на то, что в вашем отеле есть адаптер для вашего типа вилки / розетки. В среднем в квартирах гораздо меньше шансов предоставить адаптеры , за исключением элитной недвижимости.

Всегда благоразумно, если принесет свои собственные адаптеры , чтобы избежать неприятностей, связанных с отсутствием одного, когда он вам нужен, или, что еще хуже, при попытке купить его на месте.

Где я могу купить переходники для поездки в Париж, Франция?

Самый простой способ найти нужный тип адаптера - это купить в интернет-магазине. Например, если вы живете в США или Канаде и планируете посетить Париж, вам понадобится адаптер с розетками для подключения вилок типа A / B и вилок для подключения к розеткам типа C / E, используемым во Франции. У Amazon обычно хороший выбор (#ad).

Адаптеры для вилок США и французских розеток:

США Вилки: Вилка типа A имеет только 2 плоских контакта и не заземлена, а вилка типа B имеет те же два плоских контакта плюс круглый контакт и заземлена.Если вы приносите устройства с вилками типа B, купите адаптер с розеткой для вилок типа B, потому что вилки типа A также подойдут.

Французские розетки: Розетка типа C имеет 2 круглых отверстия для подключения вилки с 2 круглыми контактами и не заземлена. Розетка типа E имеет 2 круглых отверстия (как и тип C), но также имеет круглый штырь и заземлена. К розеткам типа E можно подключать незаземленные двухконтактные вилки типа C, которые имеют закругленные или заостренные концы, как показано на схеме выше, а также двухконтактные вилки типа E с одним отверстием.

Хотя вы можете купить переходники с типа A на тип C, всегда проверяйте, чтобы концы были закругленными или заостренными , а не квадратными. Современные французские розетки - это , утопленные, (вы можете увидеть это на приведенной выше диаграмме), и переходники с квадратным концом обычно в них не подходят. Если вы видите адаптеры с квадратным концом, помеченные для использования в «Европе», они будут работать в некоторых европейских странах, но , возможно, не во Франции. Итак, прежде чем покупать адаптер, убедитесь, что на упаковке указано, что он будет работать во Франции.

Вы также можете купить «универсальный» адаптер - но убедитесь, что на этикетке указано, что он будет работать в странах, которые вы планируете посетить. По определению «универсальный» должен означать, что он будет работать везде. . . но это не всегда так.

Где я могу купить переходники в Париж?

В парижском магазине , скорее всего, будет любого типа адаптера, который вам нужен - это Relay, , но есть одна загвоздка - они расположены в основном на вокзалах, таких как Gare du Nord и Gare Saint-Lazare, и в аэропортах, таких как Руасси-Шарль де Голль (возможно, вам придется немного поискать один после прохождения таможни - в зависимости от вашего терминала вам может потребоваться подняться или спуститься на этаж.

Крупные парижские магазины электроники , такие как Fnac (74 Avenue des Champs-Elysees, 75008 и другие места), магазины бытовой техники, такие как Mr Bricolage и Castorama (во многих местах Парижа), и даже оборудование Секция в подвале большого универмага BHV (55 Rue de la Verrerie, 75004) в Марэ обычно продают переходники.

Однако. . . Большинство адаптеров, которые вы найдете, предназначены для жителей Франции, планирующих поездку в другие страны, и поэтому напротив того, что вам нужно. Так что будьте умны: берите с собой адаптеры. Вы же не хотите тратить свое время в Париже, делая покупки в хозяйственных магазинах в поисках чего-то, что можно было бы легко купить в Интернете перед отъездом из дома.

Почему мне нужно привозить преобразователь в Париж?

Блоки питания для ноутбуков Apple и Dell со встроенными трансформаторами напряжения

Хорошие новости - вам может не понадобиться, в зависимости от того, что вы приносите, даже если вы живете в стране с электричеством 100–127 вольт.

Ноутбуки, планшеты, зарядные устройства для мобильных телефонов - преобразователь не требуется

Практически вся современная электроника , такая как ноутбуки, планшеты и зарядные устройства для мобильных телефонов, оснащена преобразователями / трансформаторами напряжения с автоматическим переключением (часто называемыми «адаптерами питания»), встроенными в их блоки питания или зарядные устройства.

Если у вас есть адаптер для подключения к местной электрической розетке, все будет в порядке. Но если сомневаетесь, проверьте нижнюю часть зарядного устройства.Вы должны увидеть крошечный шрифт с надписью «Вход: 100–240 В, 50/60 Гц».

Прочие электрические устройства - бритвы, фены, щипцы для завивки, грелки - двойное напряжение?

Во-первых, практически во всех парижских отелях уровня 3 звезды и выше есть фен, которым вы можете пользоваться во время вашего пребывания, поэтому не нужно брать его с собой. Во многих квартирах они тоже есть. Если вы остановились в 1- или 2-звездочном отеле (или в действительно дешевых апартаментах), проверьте, есть ли в наличии фен.

Для всех остальных устройств, которые вы планируете привезти, вам нужно будет проверить напряжение устройства .

Если вы можете найти спецификации для конкретной модели в Интернете или найти ее в руководстве пользователя , то обычно проще и быстрее всего.

В противном случае поищите где-нибудь на устройстве крошечный шрифт - обычно внизу или на вилке - где вы найдете входное напряжение .

Если вы видите в списке двойное напряжение , проверьте, есть ли переключатель , где вы должны вручную изменить его - например, с 110 В на 220 В.Если это так, сделайте отметку в контрольном списке поездки, чтобы перевернуть выключатель напряжения , когда вы собираете вещи в поездку, и когда вы собираете вещи, чтобы покинуть Париж. Если вы подождете, пока приедете в Париж или вернетесь домой, туман из-за смены часовых поясов может заставить вас забыть об этом. Если подключить фен на 110 В к розетке 220 В, он зажарится раньше, чем вы заметите, что происходит.

Итог: , если ваше устройство имеет двойное напряжение и вы помните, что переключают его вручную , если необходимо, вам не нужно покупать преобразователь.

Прочие электрические устройства - НЕ с двойным напряжением

Если вы планируете привезти что-то, что не имеет двойного напряжения , , тогда у вас есть три варианта: , вы можете либо заменить его на аналогичную модель с двойным напряжением, оставить его дома, либо купить и принести преобразователь / трансформатор. .

Предполагая, что вы не можете обойтись без какого бы то ни было устройства, более простой вариант - это купить и принести модель с двумя напряжениями. Особенно, если вашему устройству более 2–3 лет, вам все равно может потребоваться его замена в ближайшее время - так что сделайте это сейчас и избегайте затрат на преобразователь, не говоря уже о лишнем весе в вашей сумке.

Для некоторых предметов, таких как электрические грелки , модели с двойным напряжением могут быть труднодоступными или дорогими. В этом случае ищите модель только на 220 В - обычно они намного дешевле.

Если вы все же решите купить преобразователь и собираетесь использовать его с устройством высокой мощности - всем, что потребляет 1200 Вт или более, например, фен, щипцы для завивки или грелка - вам необходимо сделать уверен, что выдержит нагрузку.

Как правило, это означает покупку преобразователя, обозначенного как «двойная мощность» или с настройкой высокой мощности , равной или более высокой, чем у устройства, которое вы приносите.Для фена мощностью 1800 Вт вам понадобится преобразователь мощностью 1800+ Вт.

Покупатель Осторожно Совет: Недорогие преобразователи обычно выдерживают всего 200 Вт.

Наконец, убедитесь, что в конвертере, который вы покупаете, либо есть встроенный переходник того типа, который вам нужен, либо не забудьте взять его с собой.



Встроенные розетки на два напряжения

Двойной адаптер напряжения / розетка преобразователя в ванной комнате 4-звездочного отеля в Париже (это полотенцесушитель справа)

В некоторых отелях (в основном 4-звездочных и выше) начали устанавливать розетки на двойное напряжение со встроенными преобразователями и часто с более-менее универсальными переходниками. Они относительно редки и часто только в ванной - но может быть, это тенденция будущего?

На данный момент не рассчитывает на то, что он будет иметь ни в вашем отеле, ни в квартире.


Закрепить сейчас, прочитать позже

Переходники для Франции и других стран Подходящий тип переходника для вилки для перевозки в Париж, Франция.

Еще статьи о планировании поездки в Париж

Хотите забронировать отель или квартиру в Париже?

Введите даты поездки, чтобы увидеть лучшие цены на доступные отели и апартаменты в Париже:

Бронирование.com

Еще способы сэкономить на отелях и апартаментах в Париже

В тренде: самые популярные достопримечательности Парижа прямо сейчас

Полка для розеток

Sharper Image - инновация или ужасная идея?

Если вы покупаете что-либо по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Сегодня я смотрел телерекламу Sharper Image «Socket Shelf», адаптера на 6 розеток с USB-портами для зарядки, сетевым фильтром и полкой.

Да, в нем есть встроенная полка, чтобы «превратить захламленный беспорядок в организованный успех».

На коммерческих фотографиях и фотографиях продуктов видно, что устройство используется для поддержки всего, от кухонных специй до бутылочек с лосьоном и кремами для бритья, а также планшетов и смартфонов.

Говорят, вмещает:

различные предметы домашнего обихода, включая iPhone, Android, смартфоны, планшеты, ноутбуки, электрические зубные щетки, Sonos, Google Home, Alexa, бритвы, зубную пасту, специи и многое другое.

Размер полки 8 ″ x 3,25 ″. Sharper Image не указывает рекомендуемый вес или максимальный рейтинг для устройства.

Сетевой фильтр обеспечивает защиту на 1000 джоулей, а порты USB обеспечивают общий (общий) выход 2,1 А.

В Интернете есть масса аналогичных продуктов, а также модель с двумя полками «Deluxe» от Sharper Image, со второй, большей полкой, расположенной в нижней части устройства.

Он «достаточно силен для любого рабочего места разнорабочего!»

Цена: 24 доллара.88

Купить сейчас через Amazon

Вот сокращенная версия рекламы:

Обсуждение

На момент публикации на Amazon было 2289 оценок с чистым рейтингом 4,5 из 5 звезд.

Я знаю, что адаптеры с несколькими розетками очень популярны, но мне давным-давно посоветовали отказаться от них, поэтому я категорически против таких продуктов. Я не против устройств защиты от перенапряжений, и я бы даже не отказался от вставных сетевых фильтров с одной или двумя розетками.

Добавление двух портов USB к 6-контактному адаптеру не повлияло на мое восприятие продукта. Но полка? Действительно ли добавление веса к настенной розетке - хорошая идея?

Хорошо, зарядка нескольких устройств может быть немного неудобной. Но всегда есть организационные решения.

Не знаю, как вы, но ставить вес ноутбука или динамиков умного дома на одну трехконтактную розетку мне не кажется хорошей идеей.

Если вам нужна полка над розеткой, поставьте туда небольшую полочку.Если вы не можете просверлить отверстия в стене, полоски Command могут выдержать небольшой вес, по крайней мере, вы можете прикрепить два крючка, чтобы закрепить смартфон.

Мне кажется, это проблема. Но отзывы пользователей показывают, что это удобный инструмент для решения проблем.

Отчасти мои сомнения заключаются в том, что я знаю, что будут некоторые пользователи, которые максимально используют розетки с помощью адаптеров переменного тока и вилок, а затем кладут на них что-нибудь тяжелое. Добавление или удаление заглушек, безусловно, добавит напряжению соединения.

Я слишком осторожен, и это может быть действительно хороший продукт, или я прав в своих сильных сомнениях?

И помните, он «достаточно силен для верстака любого разнорабочего!» Что могло пойти не так?…

Я - сторонник организации рабочего места, но не думаю, что вес 6-контактного адаптера, рулетки, зарядного устройства и аккумулятора для беспроводных электроинструментов - хорошая идея для одной трехконтактной розетки.

25 лучших мест для установки электрических розеток

Сохранить на потом!

Строите или ремонтируете и задаетесь вопросом, где лучше всего разместить электрические розетки?

Мы опросили более 400 домовладельцев и выяснили, где электрические розетки используются чаще всего, и где люди хотели бы, чтобы у них были!

Некоторые ответы были неожиданными, но такими гениальными!

Лучшие места для установки электрических розеток в доме

Мы собрали все полученные данные и распределили их по категориям ниже, комната за комнатой. Теперь вы можете сразу увидеть лучшие места для розеток ( и почему! ) в вашем доме.

Обязательно проконсультируйтесь с лицензированным электриком, прежде чем реализовывать эти идеи, чтобы убедиться, что они соответствуют строительным нормам вашего города / провинции или штата.

В общем, следует помнить о двух хороших рекомендациях:

1. Разместите электрические розетки через каждые 6 футов по всему дому .

2.Используйте электрические розетки , которые также содержат подобные USB-порты , .

Лучшие места для розеток на кухне

{Фото предоставлено}

  • Walk-In кладовая. Это удобно для зарядки беспроводных пылесосов / Roomba или ручных пылесосов. Если у вас есть прилавок в кладовой, розетка для перколятора / мультиварки также пригодится, когда у вас есть компания и вы готовите дополнительную еду.
  • Кухонный остров. Выпекать проще простого, если вы можете подключить миксер к рабочей поверхности.
  • Поверх кухонных шкафов. Если вам нравятся рождественские гирлянды на шкафах, это избавит вас от неприглядных шнуров. Это также отличное место для динамиков системы объемного звучания, камер наблюдения и тросового светодиодного освещения.
  • Каждые 2 фута выше кухонной стойки , так что вы никогда не будете задумываться, куда поставить мультиварки / разогревающую посуду для гостей, или кофейник, миксер, тостер и т. Д.

Лучшие места для розеток в спальне

{Фото предоставлено}

  • По одной с каждой стороны кровати для ламп и зарядных устройств для телефонов.
  • По крайней мере, по одной на каждой стене в спальне. для ламп, вентиляторов, испарителей, пылесосов, зарядных устройств для телефонов и других цифровых устройств.
  • Главный шкаф .

Лучшие места для электрических розеток в гостиной

{Фото предоставлено}

  • Этаж. Если у вас есть большая комната, где ваши торцевые столики находятся в середине комнаты, а не у стены, розетка в полу пригодится для настольных ламп или рождественских елок!
  • Мантия. Добавить рождественские гирлянды к мантии очень легко, если у вас есть выход сбоку или над выступом.
  • За телевизором. У нас нет телевизора, но если вы планируете его закрепить на стене, неприглядные шнуры можно спрятать, но розетку можно разместить прямо за экраном.

Лучшие места для электрических розеток в ванной комнате

{Фото предоставлено}

  • Тумбы и ящики под умывальник . Заряжайте и держите свои электробритвы / фены вне поля зрения.
  • Рядом с туалетом для ночника, особенно если у вас есть маленькие дети, или, честно говоря, для зарядки телефона во время душа.

Лучшие места для розеток в гараже

{Фото предоставлено}

  • Каждые 6 футов в гараже.
  • Подключение генератора в незаметном месте

Лучшие места для размещения электрических розеток за пределами дома

{Фото предоставлено}

  • По крайней мере, одна электрическая розетка с каждой стороны дома для электроинструментов, аппаратов для мытья под давлением, рождественских гирлянд, пылесоса для уборки транспортных средств.
  • Обе стороны входной двери для гирлянд.
  • Софит . Если вы повесите рождественские гирлянды, это избавит вас от болтающихся шнуров и удлинителей, которые выглядят неуместно и могут споткнуться.Это также отличное место для подключения домашней системы безопасности.

Другие часто забываемые места для подключения электрических розеток

{Фото предоставлено}

  • Прихожая , для пылесоса.
  • Перила возле лестницы , если вы планируете обернуть перила рождественскими гирляндами.
  • Шкафы для хранения , для зарядки пылесосов.
  • Постирочная для утюга, пароварка.
  • Офис , за вашим столом.Используйте несколько розеток, если у вас несколько мониторов, принтер, телефон и другие электронные устройства.

Звонок!

Где у вас есть электрические розетки, без которых вы бы никак не могли жить? И где вы желаете, чтобы у вас был ?!

Сохранить на потом!

Розетки для бритв: что нужно учесть?

Фотография предоставлена ​​Elecsa

Существует два основных типа розеток, предназначенных для питания электробритвы:

  • Тип с трансформатором, а
  • Тип без.

За некоторыми исключениями, только тип с трансформатором может быть установлен в месте, где есть ванна или душ. Информация об обоих типах приведена в этой статье.

Соображения, применимые к обоим типам

С трансформатором или без, розетки для бритвы, соответствующие соответствующим британским стандартам, подходят только к двухконтактным двусторонним вилкам, которые обычно устанавливаются на электробритву, и закрыты ставнями.

Оба типа розеток для бритвы могут быть либо конструкцией класса I (с металлическими частями, которые необходимо заземлить), либо конструкцией класса II (не имеющими открытых металлических частей, требующих заземления).Однако во всех случаях защитный провод цепи должен быть подключен к розетке бритвы и заканчиваться в ней, как это требуется для любой другой точки или аксессуара (см. Правило 411.3.1.1).

Тип с трансформатором

Розетка для бритвы с трансформатором называется блоком питания для бритвы. Термин «блок питания для бритвы» означает: аксессуар, включающий трансформатор бритвы и одну или несколько розеток.

Блок питания для бритвы, соответствующий стандарту BS EN 61558-2-5, может быть установлен в зоне 2 помещения, где есть ванна или душ (Правило 701.512,3).

Ни номинальное напряжение питания, ни номинальное выходное напряжение источника питания бритвы не должны превышать 250 В переменного тока. Выходное напряжение без нагрузки не должно превышать 275 В, а разница между выходным напряжением без нагрузки и выходным напряжением под нагрузкой не должна превышать 20% от выходного напряжения нагрузки. Например, напряжение холостого хода 275 В и выходное напряжение нагрузки 230 В приведут к процентному отклонению, приближающемуся к 20%. Выходные вольтамперы должны быть не менее 20 ВА и не более 50 ВА.

Если предусмотрено более одного номинального выходного напряжения, разные напряжения могут подаваться на отдельные розетки блока питания бритвы. В качестве альтернативы может быть предусмотрен переключатель для переключения между напряжениями. Выбранная настройка выходного напряжения должна быть четко различимой.

Трансформатор блока питания бритвы представляет собой изолирующий трансформатор, предназначенный для защиты от поражения электрическим током за счет «электрического разделения». Трансформатор имеет защиту от короткого замыкания (по своей природе или без нее).

В блоке питания бритвы предусмотрен термовыключатель для ограничения температуры трансформатора в условиях короткого замыкания или перегрузки. Отключение может быть самовосстанавливающимся или ручным.

На передней панели блока питания бритвы указано номинальное напряжение (я) и слева показан символ. Блок питания для бритвы обеспечивает степень защиты не ниже IPX1.

Тип без трансформатора

Розетка для бритвы без трансформатора должна соответствовать BS 4573 (Правило 553.1.5 (ii) см.).

Розетка для бритвы, соответствующая BS 4573, имеет ограниченный номинальный постоянный ток 200 мА для использования при напряжении от 200 В до 250 В переменного тока. Только. Розетка для бритвы включает в себя устройство ограничения тока, отличное от предохранителя, которое может быть либо с ручным сбросом, либо с самовозвратом. Устройство ограничения тока срабатывает в течение одного часа при токе 300 мА и в течение одной минуты при токе 500 мА. Розетка может также включать предохранитель, соответствующий стандарту BS 646 и имеющий номинальный ток не более 1 А, для защиты устройства ограничения тока от тока повреждения.

Передняя часть розетки для бритвы, соответствующей стандарту BS 4573, имеет маркировку «Только для бритвы 200–250 В переменного тока», а задняя сторона - «НЕ для использования в ванной». Это усилено Постановлением 553.1.5 (ii), которое не позволяет устанавливать розетки для бритвы, соответствующие стандарту BS 4573, в ванной комнате.

Розетка без трансформатора запрещена в пределах 3 м по горизонтали от границы зоны 1 места, где находится ванна или душ (см. Правило 701.512.3).

Для получения дополнительной информации посетите www. elecsa.co.uk

Как проверить электрическую розетку (пошаговые фотоинструкции)

Узнайте, как проверить электрическую розетку с помощью этих пошаговых фотоинструкций. Вам нужны подходящие инструменты и соблюдение некоторых необходимых советов по безопасности. Мы все это изложили здесь. Написано профессионалом.

Это статья об уровне профессиональных знаний, написанная и предоставленная людьми из Toolscritic.com. Спасибо, парни!

Важно убедиться, что электрическая проводка в вашем доме проведена должным образом и что ваши розетки работают должным образом. Неисправные розетки или плохая проводка могут вызвать множество проблем с безопасностью. Плохая проводка также может повредить чувствительную электронику (нет ничего хуже, чем увидеть, как ваша новая посудомоечная машина сломана из-за неисправной проводки), а мертвые розетки - как минимум неприятность.

К счастью, есть простой способ проверить ваши розетки, чтобы убедиться, что они работают, правильно заземлены и поляризация такая, какой должна быть.В этом методе используется мультиметр: небольшое портативное устройство с 2 проводами, которые подключаются к устройству и позволяют тестировать широкий спектр электрических измерений. Эти измерения включают в себя напряжение переменного тока (VAC), напряжение постоянного тока (VDC) и сопротивление электрического тока. Когда дело доходит до проверки бытовой электроэнергии, вам нужно будет проверить только переменный ток (AC).

Хотя этот метод довольно прост и понятен, он предполагает работу с живым электричеством, поэтому давайте взглянем на несколько советов по безопасности, прежде чем мы перейдем к шагам, связанным с использованием мультиметра:

Советы по безопасности

Обычно, Когда вы работаете с электричеством, убедитесь, что питание отключено, чтобы избежать поражения электрическим током.Однако, когда вы проверяете, как мощность проходит через розетку, вам нужно будет оставить электричество включенным, чтобы получить показания. Это означает, что важно работать медленно и помнить обо всем, что вы делаете в процессе, чтобы случайно не пересечь провода и не получить неприятный шок. Есть также некоторые дополнительные меры предосторожности, которые следует предпринять перед началом работы:

  • Носите обувь на резиновой подошве
  • Не прикасайтесь к проводящим поверхностям (металл, медь и т. Д.)
  • Проверьте оборудование на предмет ослабленных проводов или трещин на ручках.
  • Всегда держите инструменты за изолированные резиновые ручки или ручки
  • Никогда не позволяйте щупам мультиметра соприкасаться
  • Никогда не прикасайтесь к щупам мультиметра самостоятельно

Как проверить розетку

1.Подключите провода

В мультиметр входят 2 провода с металлическими щупами на конце. Это то, что позволит вам проверить вашу розетку и должно быть подключено к мультиметру. Красный провод нужно будет подключить ко входу «вольт». Это часто отмечается красным кружком, знаком плюс или греческой буквой омега (которая выглядит как перевернутая подкова). Черный провод следует подключить к входу «com», который будет отмечен черным кружком или знаком минус.

2.Выберите правильную настройку

Вам нужно будет настроить мультиметр на измерение переменного тока. Это часто делается с помощью циферблата или, возможно, переключателя, в зависимости от модели, которую вы используете. Настройки переменного тока должны быть обозначены как AC, VAC или Volts. Большинство современных мультиметров будут поставляться с автоматическим определением диапазона, но если у вас его нет, вам следует установить его на диапазон минимум 100 вольт.

3. Вставьте выводы в розетки.

Помните, что питание все еще включено, пока вы это делаете; Важно, чтобы провода были вставлены в правильные гнезда в правильном порядке и ни в одной точке не соприкасались.Для начала вставьте красный провод в узкую щель справа. Это слот, на который должно подаваться напряжение. Затем вставьте черный провод в более широкий разъем слева. Это должно быть заземление или минус.

4. Проверьте показания

Бытовые переменные токи в Америке должны составлять от 110 до 120 вольт. Если ваша розетка работает правильно, на экране будет отображаться число из этого диапазона.

Если перед вашим показанием стоит отрицательный знак, это означает, что полярность изменена.Обычно это не проблема для мелкой бытовой техники, но может повредить более чувствительное оборудование. Если вы планируете подключить к этой розетке сложное или дорогое оборудование, вам может потребоваться сначала попросить электрика исправить поляризацию.

Если нет показаний, вы можете попробовать переместить черный провод из левого гнезда в более широкий в середине (на трехконтактной розетке). Если показания по-прежнему отсутствуют, значит, на розетку не подается питание.

5.Удалите выводы

Важно отсоединять выводы в порядке, обратном тому, в котором вы вставляли их в гнездо. Это означает, что вы должны сначала вынуть черный провод, а затем красный.

6. Заключительный тест

Еще один тест, который вы, возможно, захотите сделать, это убедиться, что ваша розетка получает питание через правильную сторону розетки. Для этого вставьте красный провод в розетку посередине трехконтактной розетки, а черный провод - в отрицательную или заземляющую розетку с левой стороны.Показания быть не должно, или показание должно быть нулевым. Если есть показания, это означает, что кто-то неправильно подключил вашу розетку, и вам обязательно нужно исправить это перед использованием розетки. После этого теста обязательно снова отсоедините провода в правильном порядке, сначала черные, а затем красные.

Что дальше?

Если ваша розетка работает некорректно, не нужно паниковать. Большинство проблем с электричеством можно легко устранить самостоятельно, даже если во время первоначального осмотра дома ничего не обнаружилось.Мертвую розетку необходимо будет полностью заменить - новые обычно можно купить примерно за доллар. Если ваша розетка подключена неправильно, это также можно исправить, просто сняв розетку и поменяв точки подключения проводов. Хорошая новость в том, что подобные электромонтажные работы можно и нужно проводить при отключенном электричестве. Так что, если вы можете считывать токи в своей розетке с живым электричеством, заменить его отключенным электричеством будет проще простого! Просто не забудьте заранее ознакомиться с подробными инструкциями и всегда уделять первоочередное внимание безопасности!

Безопасность в ванной

Поскольку вода является очень эффективным проводником электрического тока, вода и электричество образуют очень опасную комбинацию.По этой причине с точки зрения электричества ванные комнаты являются потенциально наиболее опасными зонами в вашем доме. При наличии большого количества открытых металлических труб и фитингов в сочетании с требованиями влажных условий необходимо строго соблюдать правила, чтобы избежать несчастных случаев со смертельным исходом.

Общая безопасность

  • Розетки не должны устанавливаться в ванной, за исключением специальных розеток для бритья, которые соответствуют BS EN 60742
  • Нормы электропроводки IEEE требуют, чтобы выключатели света в ванных комнатах находились за пределами зон 0–3.Наилучший способ выполнить это требование - установить тросовые выключатели только на потолке.
  • Любой обогреватель для ванной комнаты должен соответствовать правилам электропроводки IEEE.
  • Если у вас есть душ в спальне, он должен находиться на расстоянии не менее 3 м от любой розетки, которая должна быть защищена УЗО на 30 мА.
  • Светильники должны быть вне досягаемости и экранированы - поэтому лучше подходите к близко установленному потолочному светильнику, правильно закрытому, чем к подвесному светильнику.
  • Никогда не используйте переносной обогреватель или другой электроприбор, например фен, в ванной комнате, даже если он включен в розетку за пределами ванной комнаты.

Дополнительное соединение

В любой ванной комнате есть много неэлектрических металлических компонентов, таких как металлические ванны и умывальники, подводящие трубы к смесителям для ванны и раковины, металлические сливные трубы, радиаторы, трубопроводы центрального отопления и т. Д. - все это может стать причиной аварии во время время, необходимое для срабатывания предохранителя или срабатывания миниатюрного автоматического выключателя (MCB) из-за электрической неисправности. Чтобы гарантировать, что между металлическими частями не возникает опасного напряжения, Правила электромонтажа предусматривают, что все эти металлические компоненты должны быть соединены друг с другом проводом, который сам подключен к клемме на блоке заземления в блоке потребителей.Это называется дополнительным соединением и требуется для всех ванных комнат, даже если в комнате не установлено электрическое оборудование, и даже если водопроводные и газовые трубы подключены к клемме заземления потребителя рядом с потребительским блоком.

Когда электрическое оборудование, такое как обогреватель или душ, устанавливается в ванной комнате, оно также должно быть дополнительно подключено путем соединения его металлических конструкций, таких как кожух, с неэлектрическими металлическими трубопроводами, даже если прибор подключен к заземляющему проводу.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
