Типы конструкций порталов

Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):

• Распахивающиеся (4).
• Из сэндвич-панелей (секции, 1).
• С подъемно-поворотным механизмом (2).
• Рулонные (2).

Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.

Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.

Разновидности типов конструкций

Изготовление конструкции самостоятельно

Если владелец гаража решит делать секционные ворота самостоятельно, он должен учитывать определенные важные факторы:

• Некоторые сложные детали, которые будут необходимы для сборки, невозможно изготовить без специального оборудования.
• Подобные самодельные порталы имеют определенные недостатки: они достаточно тяжелые, холодные, и будут пропускать ветер внутрь помещения.
• Утеплять рулонное полотно автогаража можно только специальными уплотнителями.
• Если ворота не утеплить, то утраченное тепло и оплата отопления помещения будут преобладать над выгодой, полученной от изготовления портала самостоятельно.

Большинство умельцев для утепления секций используют пенопластирол, или минерально-ватное волокно, но это практически не уменьшает потери тепла из-за сквозняков.

Монтаж изделия в высоком помещении

Из-за больших трат на материалы и оплату работы токаря за изготовление направляющих балок, вала, полотна и пружин, а также транспортных расходы и стоимости покраски (в сравнении с производством конструкции на специализированном предприятии), можно приобрести уже готовый комплект ворот гаража (по принципу «сделай сам»), и самостоятельно их установить.

Подготовка к сборке конструкции

Монтаж конструкции

Монтаж ворот достаточно прост благодаря очень подробным инструкциям, которые можно найти на просторах интернета. Также можно найти чертежи и схемы гаражных порталов, а также рекомендации по регулировке секционных ворот.

Монтаж

Разнообразие выбора фирм производителей секционных подъемных гаражных ворот достаточно велико, но самыми популярными порталами являются одновременно самые дорогие.

Это связано с тем, что у более дорогих конструкций толщина полотна 45 миллиметров, нержавеющие кронштейны и петли, накладные ручки и засовы, а также имеется защита на случай разрыва пружин. Также герметичность закрытия створки на высшем уровне.

Между перемычкой и потолком должно быть определенное расстояние. Если подъем стандартного размера, то более 210 миллиметров, а при низком подъеме от 100 до 145 миллиметров (в зависимости от вида управления).

Принцип действия пульта управления

Самодельный портал

Источник: http://rusograda.ru/vorota/sekcionnye-podemnye-garazhnye-vorota-svoimi-rukami

Секционные ворота своими руками – Дизайн мастер Fixmaster74.ru

Как правильно сделать секционные гаражные ворота своими руками

Современные гаражи для автомобилей существенно отличаются от тех, которые строили раньше. Прежде всего, изменилась сама конструкция. Ведь если лет двадцать назад гараж нужен был только для того, чтобы просто хранить автомобиль от неблагоприятных погодных условий или угона. У нынешних автолюбителей, учитывая их отзывы, он является почти вторым домом с различными автоудобствами.

Существенной деталью такого изменения считаются гаражные секционные ворота. На смену громадным распашным металлическим или деревянным моделям пришли удобные, красивые и отличного качества стандартные ворота с электроприводом. Причем их конструкции могут решить очень важную проблему нехватки пространства.

Наиболее популярной новинкой считаются подъемно-секционные ворота, которые максимально сочетают все достоинства «родственников» и, что очень удобно, оснащаются электроприводом.

Многие автовладельцы для того чтобы сэкономить деньги, решают сделать секционные ворота своими руками. Не секрет, что задача эта не из легких. Поможет ее решить приобретение готового заводского комплекта. Его обладатель сможет самостоятельно собрать и осуществить монтаж, если гаражные секционные ворота имеют верные размеры.

Приобретение деталей

Для того чтобы конструкция получилась максимально прочной и надежной, ни в коем случае нельзя покупать детали для нее на рынках. Как правило, заводской комплект всегда продается с пошаговой системой сборки. Если тщательно ее изучить, подготовиться и точно следовать указаниям, то монтаж гаражных ворот своими руками значительно упрощается.

Как приготовить дверной проем

Перед тем как установить секционные гаражные ворота, нужно приготовить дверной проем. Для этого нужно правильно определить его размеры и насколько хорошо станут туда стандартные полотна. При помощи уровня необходимо проверить, чтобы поверхности проема находились на одной и той же плоскости. Должны быть параллельными как вертикальные линии, так и верхняя часть, прилегающая к потолку, с полом.

Все эти работы нужно проводить своими руками еще во время строительства, чтобы избежать дополнительных работ перед установкой. При верном определении параметров последующая после монтажа регулировка будет минимальной.

Узнать размеры глубины помещения, которая нужна для установки секционных ворот, можно исходя из высоты дверного проема. К нему нужно прибавить 50 см. При установке ворот с приводом к параметру высоты добавляется 100 см. При строительстве гаража нужно использовать очень прочные материалы, иначе установить своими руками конструкцию секционных ворот надежно будет весьма затруднительно.

Составляя проект строительства гаража, нужно помнить, что оптимальные размеры притолоки 25-50 см. Отзывы опытных владельцев гаражей подтвердят это. Если этого не учитывать, то конструкция будет намного сложнее, и как следствие – существенно дороже. Для создания хорошего прилегания частей гаражных ворот, а также для улучшения теплоизоляции дверной проем своими руками нужно обязательно выровнять и оштукатурить.

Конструкция секционных ворот

Стандартные секционные ворота с электроприводом состоят из таких основных деталей и механизмов:

• основное полотно;
• направляющие модули;
• механизмы для пружинного уравновешивания при движении;
• устройство механизмов для движения электроприводом;
• стандартные замки.

Следовательно, после того как установка секционных гаражных ворот завершена, в движение их можно привести электроприводом с применением пульта дистанционного управления.

Особенности установки гаражных ворот своими руками

Секционные ворота состоят из секций, соединяющихся петлями. По краям проема прикреплены шины, которые заходят под перекрытие. Именно по ним движутся секции. Когда гараж открывается, они, сворачиваясь, размещаются вверху.

Панели можно выбрать на вкус автолюбителя, но желательно прочесть перед приобретением отзывы. Как рисунок, так и цвет бывают очень разнообразными. Заводы, которые их изготавливают, предлагают множество вариантов. Полимерное покрытие надежно защищает их от нежелательного воздействия коррозии. Секционные ворота оборудованы специальными панелями термоизоляции. Поэтому они хорошо и бесшумно работают при любой температуре – от -50 до +60 градусов.

Существуют некоторые правила, которых желательно придерживаться при установке секционных гаражных ворот:

1. ​ При работе пользоваться специальными чертежами;
2. ​ Работать с качественными материалами, и только заводского производства;
3. Максимально точно вычислить размеры;
4. ​ Внимательно размещать детали, стараться это делать точно и правильно.

Приступая к монтажу своими руками, нужно понимать, что этот процесс потребует много сил и терпения. Одному человеку с такой работой справиться не под силу. Поэтому на помощь можно позвать друзей, желательно тех, кто в подобной работе неплохо разбирается. Ведь даже пользуясь инструкцией, одному человеку будет невероятно сложно определить размеры и составить чертежи правильно.

Не следует забывать и об осторожности. В безопасности можно будет себя чувствовать, только надев на голову шлем, а на руки перчатки. И обязательно нужно защитить глаза.

Для этого можно использовать специальные очки. Перед работой нужно проверить наличие гаечных ключей, отверток разных видов, молотка, уровня, дрели и рулетки.

Как установить секционные ворота своими руками

Схема очень простая:

1. В самом начале работы нужно сделать разметку, чтобы установить места закрепления несущих элементов. Если размеры последних окажутся немного больше, нужно расширить проем.
2. Собрать рамочную конструкцию.
3. Далее, эта рама осторожно поднимается и устанавливается в подготовленный проем. Не нужно торопиться с прочным закреплением. Возможно, понадобится регулировка наклона рамы.
4. С помощью болтов нужно собрать и зафиксировать горизонтальные направляющие и прикрепить их к потолку.
5. ​ Затем нужно собрать полотно. Монтаж начинается с нижней части. Все элементы панели обеспечиваются роликами.
6. Работа по сборке механизма по уравновешиванию полотна.
7. ​ Установка ручек внизу панели для комфортного использования ворот.
8. Для защиты нужно закрыть механизм специальными кожухами.
9. Проверка качества установки. Если все сделано правильно, то полотно будет на уровне, до которого его приподняли. Оно не будет само падать или непроизвольно подниматься.

Если удалось убедиться в том, что работа своими руками сделана правильно, то есть большая вероятность на протяжении многих лет, а то и десятилетий, можно будет наслаждаться воротами, которые точно не потребуют ремонта. Желательно, конечно, учесть и отзывы специалистов, которые подтвердят надежность выполненных работ.

Плюсы и минусы самодельных секционных ворот

Хочется отметить, что самодельные ворота приобретают не только экономные автовладельцы, но и те, кто получает от такой работы моральное удовлетворение. Многие отзывы позволяют говорить о том, что монтаж можно сделать так, как удобно, к тому же при желании можно что-то добавить от себя.

Но не стоить забывать, что это работа сложная. И в некоторых случаях лучше просто купить уже собранные на заводе части, нежели собирать их самому и беспокоится о том, что размеры полотна могут отличаться от имеющегося проема. Так вы экономите время и деньги.

Отрицательной стороной самодельных секционных ворот является то, что в этом случае никто не даст гарантий относительно надежности конструкции. А если конструкция полностью или даже одно полотно упадет на автомобиль, то вся вина будет лежать на самом автовладельце.

Для того чтобы такой неприятности не случилось, нужно самодельные ворота использовать только по назначению, точно следуя прилагаемым схемам и инструкциям. Только этот способ является действенным и поможет экономить с помощью недорогих заводских деталей. Эти детали должны идеально совмещаться с воротами. Есть, конечно же, универсальные запасные части, но тщательная проверка никогда не повредит.

ТВОЙ ГАРАЖ

Устанавливаем по чертежам секционные ворота своими руками

Сделать секционные ворота своими руками, чертежи которых можно свободно найти, не проблема. Секционные ворота начали широко распространяться с начала 80 годов прошлого века и на данный момент они являются самыми распространенными. Причина, почему делают гаражные секционные ворота, достаточно проста — надежность защиты гаража от взлома, осадков и ветра.

Кроме того, секционные гаражные ворота очень эргономичны и не требуют много пространства при открытиизакрытии. Главным недостатком, которым обладают секционные гаражные ворота, является их высокая цена. Чтобы удешевить стоимость, конструкцию изготавливают своими руками. Самодельные секционные ворота (своими руками) по качеству не будут уступать заводским, а сделать их достаточно просто. О том, как изготовить и сделать ремонт секционных ворот своими руками будет рассказано ниже.

Выбор варианта и экономия

На данный момент есть 2 технологии изготовления секционных ворот:

1. Подъемные секционные ворота, которые имеют полотно, составленное из нескольких панелей (количество зависит от размеров панели). При их открытии полотно складывается и затягивается наверх, а закрываясь — опускается вертикально вниз. При этом панели изготавливаются как из металла, так и из дерева, прочного пластика и т.д. Внутри их можно утеплить пенополистиролом или пенополиуританом (пенопласт слишком объемный и не подойдет, как и минвата). Схема работы таких ворот очень распространена и найти ее можно практически везде. Соединить панели необходимо при помощи шарнирных петель, однако они не слабо устойчивы к взлому. Чтобы сделать секционные ворота составными требуется большой бюджет.
2. Следующий вариант — секционные ворота своими руками с поворотно-подъемным механизмом. Здесь имеется нескладной и не телескопический щит, который следует поднять для открытия. При подъеме с помощью шарнирно-рычажкового механизма. В отличии от предыдущей конструкции, подобный вариант прекрасно защищен от взлома. При этом они работают практически бесшумно (если механизмы регулярно смазывать), чего нельзя сказать о первом варианте, где направляющие и ролики издают очень громкие звуки при движении. Самыми важными достоинствами конструкции этого типа являются экономичность и простота изготовления.

Если есть жесткие ограничения по финансам, то при реализации второго варианта можно существенно сэкономить. Самой существенной экономией является изготовление и монтаж всех необходимых компонентов самостоятельно своими руками. Также можно серьезно сэкономить урезав некоторые детали.

Больше всего экономии будет при отказе от двери в воротах, уменьшении проема ворот, установки ручного привода вместо механического (при этом существенно усложниться открывание ворот). Также некоторую сумму можно сэкономить, не применяя декоры и дизайнерские панели. Размеры секционных ворот также влияют на стоимость.

Принцип действия подъемно-поворотного щита

Конструктивно такие ворота имеют в своем составе 3 элемента: коробку, подъемную створку, открывающий механизм. Каркас делают из балок (сталь или дерево). Каркас — основная конструкция, его устанавливают в проем. Далее устанавливаются направляющие, по которым двигается вся конструкция при подъемеспуске.

Главное отличие такого типа ворот — щит делают из цельного материала. Для этого можно применять деревянные панели, доски, сталь и т.д. Самое лучшее отношение ценакачество имеется у деревянного щита. Она имеет небольшой вес, что не требует массивных конструкций каркаса и мощного привода механизма подъема. Однако дерево быстро приходит в негодность под воздействием внешних факторов. Но при грамотном подходе и обработке срок эксплуатации деревянного щита можно существенно продлить. Лучше всего его обить металлом. Однако независимо от того, какой материал для щита будет выбран, его рекомендуется утеплить.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна. Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник.

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Далее изготавливается регулировочная пластина из металлической полосы, которая соединит пружину с кронштейном. Перед установкой пружины необходимо сделать регулятор напряжения из арматуры (или прута).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

Далее из пары уголков монтируют рельсы для движения ворот. Уголки необходимо сварить с одного края, при этом осуществлять контроль расстояний между вершиной уголков, которое должно составлять 50 мм. Готовый рельс приваривается к пластине с отверстиями, оставляя расстояние 80 мм между низом (ребром) и центра направляющей. С противоположной стороны рельса приваривается швеллер, при этом отступ должен быть до 120-150 мм. Приваренный швеллер крепится болтами к потолочному брусу.

В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.

Гаражные секционные ворота своими руками

За последние несколько десятков лет гараж претерпел кардинальные модернизации своей конструкции. Из простой «коробки», которая защищает автомобиль от влияния атмосферных осадков и от злоумышленников, он изменился в просторную и комфортабельную «квартиру».

Не малую роль в этих изменениях сыграли и гаражные ворота. На смену громоздким распашным моделям пришли разработанные специалистами компактные и оригинальные ворота: секционные, подъемно-поворотные, откатные, роллетные. Такие конструкции позволяют наиболее оптимально решить проблему с нехваткой свободного места и отлично вписать гараж в любое строение.

Особенности конструкции

Роллетные ворота довольно маневренные и компактные, но лишены теплоизоляции из-за наличия щелей в полотне, а подъемно-поворотные мощные, сохраняют тепло, но требуют дополнительного пространства. Ворота гаражные секционные могут решить одновременно все проблемы: при открытии/закрытии они плавно перемещаются под потолок, и не занимают дополнительное пространство.

Достижение таких результатов стало возможным благодаря применению специальных сэндвич-панелей. Ворота перемещаются вниз/вверх при помощи торсионной системы и балансируются пружинным механизмом. Фиксирование полотна происходит при помощи направляющих, которые расположены с обеих сторон и на потолке. Для уменьшения сопротивления по бокам панели прикреплены ролики, специально предназначенные для секционных ворот, которые позволяют полотну легко скользить по вертикальному профилю и плавно перемещаться в горизонтальное положение.

Ролики выполнены из прочной пластмассы, они обеспечивают бесшумный и мягкий ход двери. Пружины уравновешивания снижают вес полотна, поэтому его легко поднять даже вручную. Размещение ручного замка возможно на любой удобной для водителя высоте.

Специальные храповые муфты надежно защищают от падения полотна при обрыве троса (блокируют движение).

Кроме того, конструкция ворот предусматривает наличие автоматики. Электропривод приводит в движение полотно ворот при помощи специального ключа. Также ворота оборудованы дополнительными и довольно важными датчиками, которые расположены по периметру рамы. Они способны реагировать на движение предметов и в случае необходимости останавливают опускание ворот, что является составляющей общей безопасности.

При отключении электричества секционные ворота автоматические открываются вручную при помощи ключа, который разблокирует защитный механизм.

Автоматика от производителей обладает высоким уровнем надежности и приблизительно рассчитана на 25 тыс. открытий/закрытий дверей.

Конструкция сэндвич-панелей для секционных ворот

Панель состоит из пары листов оцинкованной стали, между ними размещают качественный утеплитель, затем наносится основное и декоративное покрытие. Для защиты секционных ворот от проникновения холода устанавливают эластичные пробки, которые способствуют плотному прилеганию панелей. Все эти процессы осуществляются в заводских условиях со строгим соблюдением технологий.

Допускается размер зазоров между панелями от 2 до 4 мм, но многие производители отдают предпочтение плотному контакту. Самая нижняя (пороговая) панель имеет эластичный уплотнитель, который устойчив к перепадам температур, а в зимний период не позволяет дверям примерзнуть к полу.

Несмотря на всю сложность данной конструкции, производители предусмотрели наличие калитки, но она имеет свои ограничения в размерах. Возможно установление калитки со стандартным и высоким порогами. Но следует учесть, что такое дополнение в секционных воротах прибавит к стоимости 35-40%.

Перед тем как установить гаражные секционные ворота следует ознакомиться с довольно важной информацией – это параметры сэндвич-панелей. Многие производители соблюдают такие стандарты: 385, 500 и 610 мм.

При этом их толщина:

• от 35 до 45 мм – вариант с утеплителем. По теплоизоляционным показателям такие панели равны кладке толщиной в полтора кирпича.
• 20 мм или холодное полотно. Эконом-вариант без утеплителя, который применяют для оборудования неотапливаемого гаража.

Лучше всего устанавливать в проем ворот панели, изготовленные по заводским стандартам, так как секционные ворота под заказ будут стоить гораздо выше, и не каждый примется за такую трудоемкую работу.

Стоимость гаражных секционных ворот

Важный вопрос, который интересует владельца гаража, который решил установить гаражные секционные ворота – это стоимость данного изделия. Основную роль в формировании цены сыграла популярность модели и большая конкуренция фирм-изготовителей.

Современный рынок предлагает большое количество секционных ворот с разнообразной отделкой: ручной ковкой, вставками ценных пород дерева, цветного акрила или стекла, авторским дизайном и т. д.

Наиболее доступные для широкого круга потребителей модели, окрашенные в разнообразные цвета, что позволяет подобрать их под любой дизайн и вид постройки. По желанию на поверхность можно нанести любой рисунок или замысловатый рельеф. Довольно популярно покрытие «под дерево», оно выполнено настолько качественно, что довольно сложно отличить его от оригинала.

Обратите внимание! Стоимость цветных секционных ворот на 30% дороже стоимости стандартного варианта.

При том, что секционные ворота широко представлены производителями, все же многие интересуются, как сделать секционные ворота для гаража своими руками и сохранить качество конструкции, ведь в этом случае экономия будет существенной.

Многие производители предлагают возможность сборки секционных гаражных ворот. Фирмы продают уже готовые комплекты для самостоятельного монтажа, что позволяет сэкономить покупателю до 25% от стоимости уже готовой подобной модели.

В комплекте к секционным воротам прилагается подробная инструкция монтажа. Она расписывает правильное расположение каждой детали устройства и очередность их крепления. Поэтому владелец гаража сможет точно собрать ворота и правильно разместить электрические механизмы. Перед началом установки следует подробно изучить пошаговую инструкцию, так как каждый производитель изготавливает секционные ворот по собственной технологии.

Обратите внимание! Несоблюдение правил в дальнейшем может очень сильно повлиять на эксплуатационные качества ворот.

Довольно осторожно следует относиться к рекламным лозунгам, которые призывают сделать секционные ворота из подручных средств. Скорее всего, в таком случае вам попытаются продать дешевые китайские подделки, которые ломаются в первые месяцы эксплуатации.

Установка

В этом пункте более подробно остановимся на важных моментах при монтаже ворот, для тех, кто решил для себя провести их установку самостоятельно.

Секционные ворота требуют наличия свободного пространства по всей ширине дверного проема:

• расстояние до потолка 300 см;
• расстояние по бокам 450 см.

Перечисленные размеры являются максимальными. Возможно их отклонение в меньшую сторону, но не превышающие параметры установленные производителем.

Монтирование гаражных секционных ворот необходимо начать с подготовки дверного проема. Прежде всего, его необходимо очистить от непрочного слоя облицовки. Если конструкция гаража выполнена из легких блоков, то его стены следует укрепить металлическим каркасом. Для выполнения работ вам понадобятся:

• перфоратор;
• дрель, со встроенной функций шуруповерта;
• набор монтажных инструментов;
• победитовые сверла;
• измерительные приборы (рулетка и уровень).

Обратите внимание! В комплекте возможно отсутствие крепежных материалов, поэтому необходимо пред началом работ запастись ими. Особое внимание стоит обратить на список требуемых саморезов, дюбелей и анкеров, который прилагается к инструкции. Не следует приобретать более тонкие и дешевые материалы, так как это сильно может снизить эксплуатационные качества монтируемых ворот.

Все схемы секционных ворот, переносятся на дверной проем. На стенах требуется отметить места для крепления всех несущих элементов данной конструкции:

1. Вертикальный профиль.
2. Горизонтальный профиль.

Именно они выполняют роль фиксации движения панелей.

Как увеличить срок службы

Основным правилом монтажа считается хорошая фиксация необходимых деталей, а так же точность выставленной вертикали дверного проема. Если будет хотя бы маленький перекос, вся работа будет считаться испорченной, поскольку даже малейшее отклонение приведет к нарушению работы.

• Ни в коем случае нельзя использовать монтажную пену, когда занимаетесь установкой несущих элементов. Многие совершают ошибку, используя монтажную пену, или старый дедовский метод – вбивание колышков, чтобы выровнять конструкцию. Это самая большая и распространенная ошибка. Если появилась такая необходимость, требуется использовать металлические подкладки разного калибра. Ими стоит запастись еще перед проведением всех монтажных работ.
• Никогда не отклоняйтесь от инструкций(!), нельзя крепить несущие детали как вам хочется, у них есть своя последовательность, которая указана в инструкции. После идет сборка полотна, которая осуществляется с нижней панели. Когда работа с этим закончена, следует тщательно проверить плотность прилегания верхней створки к нащельнику. Чтобы достичь плотности, следует регулировать верхние кроштейны.
• Следующим этапом является крепление механизмов управления воротами, а так же различных аксессуаров: замков, ручек, засовов. И уже потом следует заниматься монтажом уравновешивающих пружин. Они устанавливаются так, чтобы подъемные тросы всегда находились в натянутом состоянии.
• И завершающим этапом является монтаж самих ворот крепежом ограничителя хода полотна и электропривода. Двери по несколько раз открывают и закрывают, проверяя ход полотна.

Данные этапы монтажа описаны в инструкции. От качества вашей работы будет зависеть работа ворот и их исправность. Если вы не уверенны в том, что сможете справиться с такой работой самостоятельно, стоит обратиться за помощью к специалистам. Пусть это и будет стоить порядком дороже, но вы будете знать, что работа выполнена так, как положено.

Видео

Предлагаем вашему вниманию серию материалов, которые помогут разобраться с процессом установки секционных ворот:

Гаражные секционные ворота своими руками

Современные виды ворот для гаражей имеют высокую надежность, удобны в использовании, хорошо сохраняют тепло в помещении и привлекательно смотрятся. Изготовить их самостоятельно трудно, но сэкономить на монтаже и установить гаражные секционные ворота своими руками сможет любой. Для этого нужно внимательно изучить инструкцию и правильно подготовить входной проем.

Гаражные секционные ворота своими руками

Содержание пошаговой инструкции:

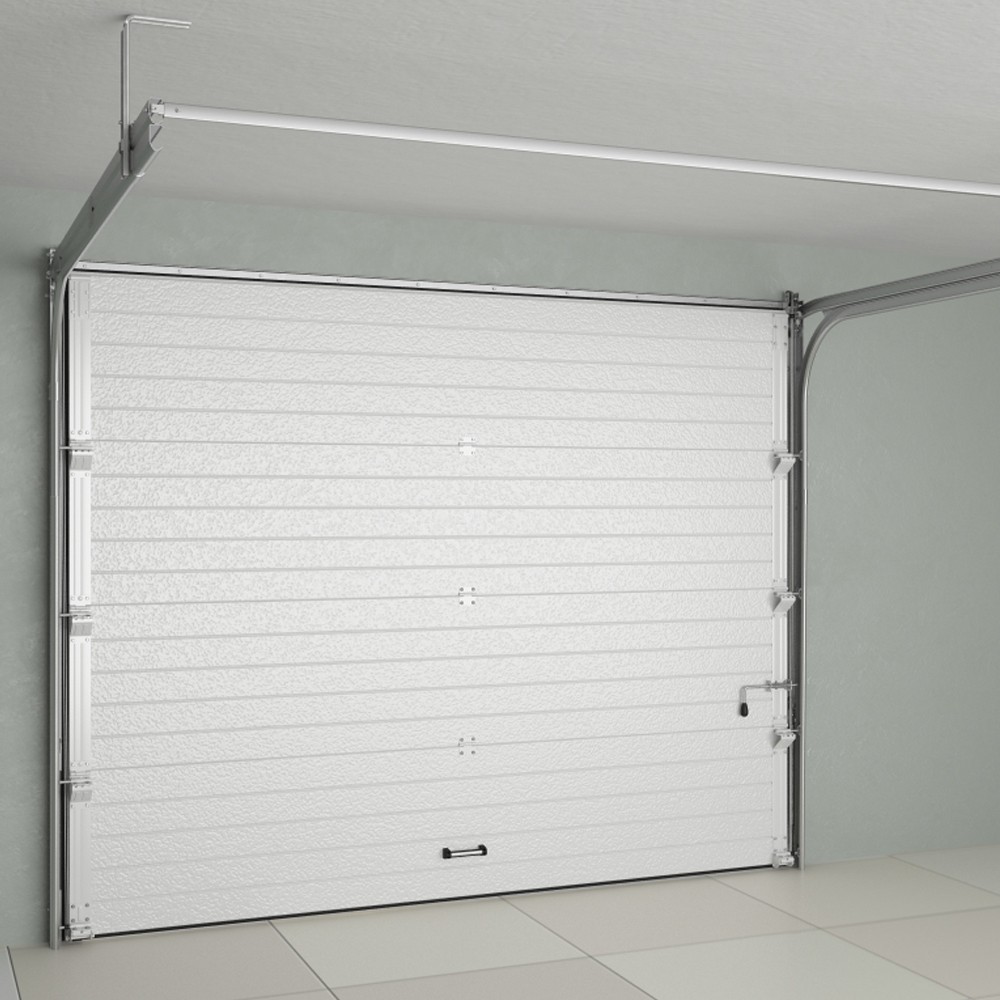

Из чего состоят секционные ворота

Стандартные секционные ворота — это полотно из нескольких металлических панелей, направляющие и подвесы, специальный пружинный механизм и электропривод. В комплектацию электропривод не входит, приобретать его нужно отдельно, при этом управление воротами может производиться и в ручном режиме.

Панели для ворот выполняются из тонких стальных листов, между которыми находится уплотнитель – полиуретановая пена. Утепленные панели обладают отличными теплоизолирующим и свойствами и практически не пропускают уличный шум в помещение. В дешевых моделях уплотнитель для панелей не используется, поэтому устанавливать их можно только в неотапливаемых гаражах.

Конструкция секционных гаражных ворот

В качестве направляющих используются стальные профили, оснащенные кронштейнами. Они закрепляются по периметру проема и на потолке, где их удерживает специальный подвес. Пружинный механизм обеспечивает легкое скольжение и балансировку полотна. Дополнительно изделие комплектуется крепежными элементами.

Внешнее покрытие может иметь декоративный рисунок, фактурную или гладкую поверхность, имитацию природной текстуры. Отдельные модели имеют встроенное в панель окно из акрила, стойкое к ударам и повреждениям, но хорошо пропускающее солнечный свет.

Внешнее покрытие может иметь декоративный рисунок, фактурную или гладкую поверхность, имитацию природной текстуры

Как подготовить проем к монтажу

Установка таких ворот требует точного выполнения инструкции, ведь малейшие недочеты могут привести к перекосу конструкции, затруднению скольжения полотна и серьезным поломкам. Размеры секционных ворот должны соответствовать параметрам проема, сам проем необходимо правильно укрепить и подготовить, чтобы исключить все возможные недостатки.

Для подготовительных работ и монтажа конструкции потребуется:

• строительный уровень;
• дрель;
• рулетка;
• молоток;
• набор сверл;
• пассатижи и гаечные ключи;
• кельма;
• цементно-песчаны й раствор.

Шаг 1. Отделка

После установки ворот сделать внешнюю облицовку проема сложнее, поэтому рекомендуется наружные отделочные работы выполнить заранее. Для этого снимают пришедшую в негодность отделку, замазывают раствором щели, выравнивают внутреннюю часть проема и прилегающие участки стен.

Шаг 2. Укрепление проема и установка каркаса

Для гаража из легких силикатных или пеноблоков потребуется дополнительное укрепление проема. Берут металлические уголки 100х100 или швеллер №10, варят из них каркас по размеру проема и устанавливают его с помощью анкерных болтов. Бетонный, кирпичный и металлический гараж в таком укреплении не нуждается.

После установки каркаса его поверхность шлифуют болгаркой, грунтуют, штукатурят стыки со стеной, окрашивают. Подготовка внутренних поверхностей проводится более тщательно: любая неровность прилегающей к проему стены снижает герметичность стыков ворот и способствует расшатыванию конструкции.

Согласно технологии монтажа, с внутренней стороны проема по обе стороны должно быть свободное расстояние 45 см. Если ширина стен меньше, правильно установить секционные ворота не получится. Минимальная высота притолоки составляет 25 см, для отдельных моделей – 30 см.

Важный момент: если над проемом закреплены коммуникации, а перенести их нет возможности, высоту притолоки измеряют от верхнего края проема до нижней точки коммуникационных соединений.

Эти участки обязательно выравниваются шпаклевкой, шлифуются и обрабатываются грунтовочной смесью. Далее проверяется горизонтальность пола: на пол перед проемом укладывают длинную ровную рейку и определяют количество и глубину зазоров. Если погрешность по горизонтали составляет всего 1-2 мм, выравнивание не требуется, в остальных случаях обязательно делают стяжку. Помещение нужно освободить от крупных предметов, разложить на полу комплект ворот, приготовить стремянку и приступать к монтажу.

Поэтапная технология установки ворот

Схема установки гаражных секционных ворот

Шаг 1. Разметка

Начинают процесс установки с разметки под крепление направляющих. Берут одну панель, ставят ее горизонтально поперек проема, чтобы края панели равномерно заходили на стены по обе стороны. Отступив от панели 3 см в сторону, на поверхности стены ставят отметку карандашом. С другой стороны проема все делают аналогично. Затем панель убирают, берут уровень и проводят вертикаль от пола до потолка через отметку. Допустимые отклонения по вертикали составляют 2 мм, при большем значении перекос направляющих негативно скажется на движении полотна.

Шаг 2. Крепление каркаса на стене

По линиям разметки в нескольких местах просверливают отверстия диаметром 12 мм, вбивают дюбели соответствующего размера и наживляют направляющие стойки. Плотно закручивать крепежи можно после выравнивания по вертикали. К вертикальным направляющим крепят горизонтальные и фиксируют их удерживающей планкой. На стыках получившийся каркас ворот укрепляют соединительными пластинами на болтах.

Установив и закрепив на стенах каркас, тщательно проверяют участки прилегания на наличие просветов. Если образовались зазоры между профилем и стеной, нужно подложить под направляющие тонкие металлические пластины для выравнивания. Другие материалы использовать нежелательно, ведь под весом ворот они могут деформироваться.

Шаг 3. Сборка полотна

На нижнюю панель устанавливают угловые кронштейны; каждый кронштейн фиксируют 4 самореза. По верхнему краю панели есть отверстия для крепления петель: петли прикладывают к панели, выравнивают и прикручивают двумя саморезами. Далее ставят петли на среднюю и верхнюю панель, крепят боковые опоры и ролики для передвижения полотна по профилю. В направляющие вставляют нижнюю и среднюю секции, соединяют их петлями, затем крепят верхнюю панель.

Готовое полотно должно плотно прилегать к проему по всему периметру. На этом этапе можно приступать к установке механизмов.

Монтаж механизмов

1. На верхних и нижних концах вертикальных стоек крепятся П-образные опорные кронштейны ; на притолоке в эти кронштейны устанавливают торсионный механизм : справа ставят пружину с закруткой против часовой стрелки, с левой стороны – наоборот. Пружины скрепляются соединительной муфтой и дополнительно фиксируются внутренним кронштейном. По бокам торсионный механизм затягивают болтами М10х25 мм.

Вал секционных ворот имеет составной конструктив для быстрой регулировки натяжения тросов

Установка гаражных секционных ворот

Нижний угловой кронштейн с устройством натяжения и фиксации троса

Амортизатор или буфер

Качественный монтаж обеспечит бесперебойное функционирование секционных ворот в течение 8-10 лет; единственное, что придется периодически регулировать – это пружины, которые под весом конструкции постепенно растягиваются. Но устранить мелкие неполадки или отрегулировать механизмы после самостоятельной установки таких ворот будет нетрудно.

Секционные гаражные ворота

Видео – Гаражные секционные ворота своими руками

Николай Журавлёв главный редактор

Автор публикации 16.01.2015

Понравилась статья?
Сохраните, чтобы не потерять!

Как самостоятельно изготовить подъемно-поворотные ворота? Подъёмные ворота своими руками Секционные ворота своими руками чертежи схемы

Сделать секционные ворота своими руками, чертежи которых можно свободно найти, не проблема. Секционные ворота начали широко распространяться с начала 80 годов прошлого века и на данный момент они являются самыми распространенными. Причина, почему делают гаражные секционные ворота, достаточно проста — надежность защиты гаража от взлома, осадков и ветра.

Кроме того, секционные гаражные ворота очень эргономичны и не требуют много пространства при открытии\закрытии. Главным недостатком, которым обладают секционные гаражные ворота, является их высокая цена. Чтобы удешевить стоимость, конструкцию изготавливают своими руками. Самодельные секционные ворота (своими руками) по качеству не будут уступать заводским, а сделать их достаточно просто. О том, как изготовить и сделать ремонт секционных ворот своими руками будет рассказано ниже.

На данный момент есть 2 технологии изготовления секционных ворот:

1. Подъемные секционные ворота, которые имеют полотно, составленное из нескольких панелей (количество зависит от размеров панели). При их открытии полотно складывается и затягивается наверх, а закрываясь — опускается вертикально вниз. При этом панели изготавливаются как из металла, так и из дерева, прочного пластика и т.д. Внутри их можно утеплить пенополистиролом или пенополиуританом (пенопласт слишком объемный и не подойдет, как и минвата). Схема работы таких ворот очень распространена и найти ее можно практически везде. Соединить панели необходимо при помощи шарнирных петель, однако они не слабо устойчивы к взлому. Чтобы сделать секционные ворота составными требуется большой бюджет.
2. Следующий вариант — секционные ворота своими руками с поворотно-подъемным механизмом. Здесь имеется нескладной и не телескопический щит, который следует поднять для открытия. При подъеме с помощью шарнирно-рычажкового механизма. В отличии от предыдущей конструкции, подобный вариант прекрасно защищен от взлома. При этом они работают практически бесшумно (если механизмы регулярно смазывать), чего нельзя сказать о первом варианте, где направляющие и ролики издают очень громкие звуки при движении. Самыми важными достоинствами конструкции этого типа являются экономичность и простота изготовления.

Если есть жесткие ограничения по финансам, то при реализации второго варианта можно существенно сэкономить. Самой существенной экономией является изготовление и монтаж всех необходимых компонентов самостоятельно своими руками. Также можно серьезно сэкономить урезав некоторые детали.

Больше всего экономии будет при отказе от двери в воротах, уменьшении проема ворот, установки ручного привода вместо механического (при этом существенно усложниться открывание ворот). Также некоторую сумму можно сэкономить, не применяя декоры и дизайнерские панели. Размеры секционных ворот также влияют на стоимость.

Принцип действия подъемно-поворотного щита

Конструктивно такие ворота имеют в своем составе 3 элемента: коробку, подъемную створку, открывающий механизм. Каркас делают из балок (сталь или дерево). Каркас — основная конструкция, его устанавливают в проем. Далее устанавливаются направляющие, по которым двигается вся конструкция при подъеме\спуске.

Главное отличие такого типа ворот — щит делают из цельного материала. Для этого можно применять деревянные панели, доски, сталь и т.д. Самое лучшее отношение цена\качество имеется у деревянного щита. Она имеет небольшой вес, что не требует массивных конструкций каркаса и мощного привода механизма подъема. Однако дерево быстро приходит в негодность под воздействием внешних факторов. Но при грамотном подходе и обработке срок эксплуатации деревянного щита можно существенно продлить. Лучше всего его обить металлом. Однако независимо от того, какой материал для щита будет выбран, его рекомендуется утеплить.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна. Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник.

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

Далее из пары уголков монтируют рельсы для движения ворот. Уголки необходимо сварить с одного края, при этом осуществлять контроль расстояний между вершиной уголков, которое должно составлять 50 мм. Готовый рельс приваривается к пластине с отверстиями, оставляя расстояние 80 мм между низом (ребром) и центра направляющей. С противоположной стороны рельса приваривается швеллер, при этом отступ должен быть до 120-150 мм. Приваренный швеллер крепится болтами к потолочному брусу.

В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.

Для многих людей гараж стал вторым домом, и очень хочется, чтобы все в нем было красивым и удобным. Гаражные ворота подъемные своими руками — это шаг именно в направлении удобства и надежности.

Для того, чтобы Вы были спокойны за свой автомобиль, оставленный в гараже, необходимо установить надежные и прочные ворота.

В профессионально изготовленном виде такие конструкции давно завоевали симпатии автолюбителей своим красивым дизайном и относительно надежной защитой. Одно не может радовать — стоимость. Гаражные ворота подъемные своими руками являются достаточно сложной конструкцией, но людям, имеющим небольшие навыки сварочных и слесарных работ, вполне под силу сделать их. А по своим параметрам они не сильно уступают заводским конструкциям.

Принцип конструирования

Главная задача любых подъемных ворот — это открытие проезда путем подъема створки вверх и удержания ее в таком положении. Самый простой вариант, с которого и начиналось конструирование таких систем — поворотный (шарнирный): створка закреплена шарнирно и свободно поворачивается, а в верхнем положении фиксируется стойками (опорами). Естественно, что такая конструкция мало кому понравится, так как требует значительного пространства для подъема всей створки и порядочных усилий с учетом ее веса.

В настоящее время в основном устанавливаются гаражные ворота подъемные своими руками одного из двух типов: секционного и поворотно-подъемного. Оба варианта решают еще одну задачу: укладку створки ворот в ее верхнем положении без выхода за габариты гаража.

Гаражные подъемные ворота секционного типа имеют створку, изготовленную из нескольких отдельных продольных полос шириной до 0,5 м, крепленных шарнирно между собой. Принцип действия основан на том, что при подъеме ворот вверх каждая секция движется по направляющим в двух направлениях: вначале вертикально вверх по стойке, затем горизонтально по направляющим на потолке. Секционное исполнение воротного полотна позволяет обеспечить его изгиб в верхней точке. Основные преимущества такой конструкции:

• безопасность в эксплуатации;
• малогабаритность.

Недостатки: возможность взлома, сложно сделать своими руками.

Гаражные ворота поворотно-подъемного типа состоят из цельного полотна, которое поворачивается и одновременно затягивается наверх по направляющим полозьям. В открытом состоянии створка размещается на потолке горизонтально в пределах габарита гаража. Основные преимущества: повышенная прочность и защищенность от взломов, легкость управления как в ручном, так и в механизированном порядке, возможность сделать самостоятельно. К недостаткам можно отнести относительную громоздкость и вероятность заклинивания при неправильной эксплуатации.

Конструкция поворотно-подъемных ворот

Как самодельные подъемные ворота наибольшее распространение находит поворотно-подъемная система.

Поворотно-подъемные ворота состоят из следующих основных элементов:

Рисунок 1. Устройство подъемно-поворотных ворот.

• дверная коробка;
• горизонтальные потолочные рельсы;
• створка;
• поворотный механизм;
• компенсационная система.

Дверная коробка выполняется из прочного деревянного или металлического бруса в виде двух вертикальных стоек и верхней перемычки (горизонтального брус) и устанавливается в проем гаража. На обеих вертикальных стойках крепится металлический профиль, который является направляющим для вертикального перемещения створки.

Горизонтальные потолочные рельсы имеют направляющий металлический профиль для перемещения створки в горизонтальном направлении. Они удерживают полотно на потолке гаража при открытии ворот.

Створка ворот изготавливается в виде цельного полотна (щита). В качестве материала могут быть использованы: металлический лист, сэндвич-панель, профилированный металлический лист, деревянный щит, облицованный металлом. Внутреннюю сторону полотна целесообразно покрыть теплоизолирующим слоем. В верхней части створки с обеих сторон закрепляются ролики для перемещения по потолочным рельсам.

На вертикальных стойках устанавливается поворотный механизм и компенсационные пружины. Пружины позволяют уменьшить усилие, которое требуется при подъеме ворот, за счет подтягивания полотна в направлении его горизонтального движения.

Поворотный механизм ворот

Одним из основных элементов подъемных ворот является подъемный механизм, который обеспечивает перемещение их в вертикальном направлении. Основными можно считать два типа устройств: рычажно-шарнирный и основанный на противовесах.

Рычажно-шарнирный механизм имеет наибольшее распространение, отличается простотой и надежностью. Такой механизм монтируется на вертикальной стойке в средней ее части. Он содержит рычаг, плечо которого крепится к низу створки ворот. При подъеме ворот рычаг, имеющий шарнирное крепление на обоих своих концах, задает направление движения створке, при этом совершая круговое движение вокруг точки крепления механизма на стойке.

Подъемно-поворотный механизм на противовесах состоит из троса, один конец которого крепится к низу створки ворот. Трос пропускается через блок и имеет на другом конце противовес. При подъеме ворот трос обеспечивает вертикальное движение, которое направляется полозьями на стойках. Масса противовеса подбирается достаточной для придания движения щиту створки. Такая система обычно используется при утяжеленной конструкции ворот и требует повышенной прочности вертикальных стоек.

Изготовление поворотно-подъемных ворот

Достаточно простые поворотно-подъемные ворота можно сделать в следующем порядке. Прежде всего из деревянного бруса сечением 8х12 см собирается П-образная коробка, которая крепится к гаражу с помощью металлических штырей или анкеров. Нижняя часть вертикальных брусьев закрепляется в бетонной стяжке. По уточненным размерам проема изготавливается полотно створки.

Для изготовления направляющего рельса используется П-образный профиль.

Основание для поворотного механизма формируется из стального уголка 35х35 мм. На одной стороне уголка сверлится 2 отверстия (диаметром 8-10 мм) для установки на стойку коробки, а на другой — 3 отверстия для закрепления кронштейна пружинного компенсатора. Этот кронштейн целесообразно выполнить из швеллера 43х80 мм. Аналогичное основание делается для крепления рычага с другой стороны, который приваривается к нижнему углу полотна створки.

На потолке гаража закрепляются два деревянных бруса размером 10х10 см. Направляющий рельс изготавливается из двух уголков 40х40 мм путем сварки между собой с образованием П-образного профиля. С помощью болтов рельсы прочно закрепляются на брусьях с направлением профилей друг к другу. Расстояние между рельсами должно соответствовать ширине створки с учетом роликов. На торцы рельсов привариваются пластины с отверстиями для установки ограничителей, исключающих выдвижение роликов створки из направляющей наружу.

На верхних углах створки ворот с обоих концов приваривается ось с роликом диаметром порядка 5 см. Ролики должны быть закреплены через подшипники для облегчения движения при подъеме ворот.

Необходимый инструмент

При изготовлении и монтаже самодельных подъемных ворот для гаража потребуется следующий инструмент и оборудование:

• сварочный аппарат;
• перфоратор;
• болгарка;
• электродрель;
• шлифовальная машина;
• ножовка по металлу;
• набор метчиков и плашек;
• напильник;
• молоток;
• зубило;
• стамеска;
• плоскогубцы.

Процесс установки подъемных ворот

Подъемные ворота начинают монтироваться с установки поворотного рычага. Лучше всего использовать стандартный поворотно-шарнирный механизм с обязательной регулировкой длины крепления рычага.

Целесообразно подыскать регулировку по принципу домкрата. Если рычаг изготавливается самодельным, то необходимо предусмотреть крепежную пластину с пазами, позволяющими изменять длину крепления рычага до 10 см.

После установки поворотного механизма и предварительного закрепления рычага фиксируется компенсационная пружина с помощью кронштейнов, выполненных из швеллеров. Затем створка поднимается вертикально и своими роликами вводится в профиль рельсов на потолке гаража.

Устанавливаются стопоры (любой доступной конструкции), исключающие выскальзывание роликов из зацепления с рельсами. Створка поднимается максимально вверх и производится окончательная фиксация рычагов поворотного механизма и завершающая регулировка компенсационной пружины. На полотно створки с внешней стороны внизу закрепляется ручка удобной конструкции.

Упрочнение конструкции поворотно-подъемных ворот достигается заменой деревянного бруса металлическим профилем.

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Открываются без необходимости прикладывать усилия.
• При правильной технологии создания отличаются долговечностью.
• Сохраняют внутреннюю площадь.
• Можно устанавливать в различных гаражных проемах.

Недостатки:

• Сложность выполнения работы.
• Механические составляющие конструкции могут быть перегружены.
• Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Перечень основных частей поворотных подъемных ворот:

• Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
• Створка поворотного типа, вмонтированная в раму из стали.
• Возвратной пружины – нужна для закрытия в ручном режиме.
• Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

• Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
• Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

Подъемно-поворотные ворота сегодня стали особенно популярны. Все больше людей выбирают именно их. Они надежно защитят помещение от взлома и при этом не займут много места.

Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция. Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

Учитывая габариты транспортного средства, размеры корректируются.

Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

Сложность в изготовлении зависит в большинстве случаев от выбранной вами модели, размеров и ваших навыков работы с чертежами, электрическим инструментами и аппаратом для сварки.

Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:

• величину пристенка;
• параметры проема;
• размер основных стоек;
• места соединения уголков;
• длину направляющих и шины.

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы , а также спецификой монтажа данной конструкции.

Виды

Согласно государственным стандартам и нормам, данная конструкция представлена в трех видах:

• Подъемно-секционная конструкция , состоящая не из цельного полотна, а из нескольких секций, которые крепятся между собой петлями. Петель обычно три – по краям и в середине. По бокам ворот находятся направляющие, имеющие выемки, в которые устанавливаются ролики. При открытии секции передвигаются по канавкам в направляющих, друг за другом поднимаются кверху. При открытии таких ворот верхняя панель смещается по отношению к предыдущей, и образуется дуга. Такие ворота имеют хорошую теплоизоляцию, сокращают расстояние для подъезда к гаражу, но имеют сложную недешевую конструкцию. Используются в основном в промышленных зонах.

• Подъемно-поворотная конструкция наиболее оптимальна и удобна в применении, несмотря на свою стоимость. При открытии она ложится горизонтально и немного выступает наружу. Она проста в применении и монтаже. Взломать ее достаточно сложно.

• Подъемно-вертикальная конструкция обычно используется в промышленных помещениях с большой высотой потолка.

Как сделать своими руками?

Если вы решили изготовить подъемно-поворотные ворота самостоятельно, тогда вам нужно произвести замеры и набросать чертеж, подготовить необходимые для этого подсобные средства и материалы, а именно:

• возвратные пружины;
• кронштейны;
• противовесы;
• трос;

• рулетку;
• уровень;
• дрель;
• составляющие для изготовления створки;
• сварочный аппарат;

• уголок;
• отвертки;
• профильную трубу;
• швеллер;
• направляющие полозья;
• металл для отделки и прочее.

Материалы, необходимые для изготовления подъемно-поворотных ворот своими руками:

• брус из дерева сечением 100х100 и 120х80 мм;
• 2 пружины с внутренним диаметром 30 мм;
• уголки 40х40 и толщиной 4 мм;
• анкерные болты и саморезы;
• стальной прут диаметром 8 мм.

Перед установкой конструкции необходимо учесть некоторые нюансы. Иногда установка изделия невозможна, так как крепится оно только в прямоугольные проемы. Высота проема уменьшается при открытых воротах. В случае если створка конструкции обшита цельным полотном, его демонтируют, меняя всю обшивку целиком.

Основные составляющие конструкции:

• каркас, являющийся главным элементом, на него крепятся все остальные части;
• створка поворотного типа, которую монтируют в стальную раму;
• пружина, необходимая для закрывания при ручном управлении;
• механизм, заставляющий работать створки.

Монтаж

Механизм, заставляющий работать створки, лучше всего изготавливать из материалов с легким весом, что сделает нагрузку на изделие более низкой, тем самым продлив его продолжительное использование. Далее выбирается механизм, который применяется для открытия створки. Шарнирно-рычажный является самым распространенным из-за своей простоты, а также надежности. Можно также выбрать механизм на противовесах. Его используют при возведении габаритных тяжелых ворот.

К следующим этапам монтажа относятся:

• Сборка коробки из трех брусьев, скрепленных между собой уголками или металлическими пластинами. Брусья углубляют в пол не менее чем на 2 см.
• Устанавливаются шарниры. Вверху под крышей устанавливают верхний кронштейн.
• Изготавливают створки, обрезая металлические уголки до необходимой длины. Из них при помощи сварочного аппарата делают раму, в которую монтируются элементы створки и все закрепляют шурупами.

• Установка рельсов – части изделия, внутрь которой заводят шарнирные ролики. Они должны легко и нормально перемещаться.
• Для закрепления подъемного механизма предварительно монтируют створки.
• Крепление шарнирного механизма к створке. Для этого наживляются шарниры. Рычаги должны передвигаться свободно и располагаться параллельно друг другу.
• Соединение противовесов и пружин, устанавливаемых на направляющем кронштейне. Пружины необходимо крепить слева и справа от створки параллельно.
• Устанавливаются накладки на торцах изделия.
• Штукатурят стыки.
• Монтируют замок. Управлять процессом открытия ворот можно и с помощью пульта.

В качестве финишного покрытия поверхности можно использовать пластик или листы металла.

При установке изделия необходимо:

• измерить и изготовить раму;
• измерить диагональ всего проема;
• элементы каркаса полотна нужно прихватить с помощью сварочного аппарата, чтобы створка легко проходила, а зазоры были минимальными;
• сварить аппаратом перемычки и все рамы;
• поставить перемычки;

Существует несколько основных конструкций подъёмных ворот, каждая из них имеет свои принципы работы. Определение «подъёмные» говорит само за себя – это значит, что дверное полотно поднимается при помощи определённого усилия, которое может производиться вручную или при помощи автоматики. В этой статье мы приведём инструкции по изготовлению различных видов таких ворот.

Основные виды подъёмных ворот

Подъёмные ворота можно разделить на три основных класса: рулонные, секционные и цельные.

1. Рулонные или роллетные ворота представляют собой конструкцию из узких поперечно расположенных секций (ламелей). Секции, накручиваясь на вал, открывают проём. Если ворота подключены к электроприводу, то ими можно управлять с помощью дистанционного пульта. Они обладают небольшим весом и могут перекрывать довольно широкие или высокие проёмы. Ворота имеют современный и очень аккуратный внешний вид, вписывающийся в любой архитектурный стиль здания. Главным их недостатком является самая высокая стоимость в сегменте подъёмных ворот. Самостоятельное изготовление рулонных ворот не сильно сэкономит средства, т. к. основные составляющие элементы системы (полотно, вал, направляющие и электропривод) изготовить в домашних условиях практически невозможно.
2. Секционные ворота очень схожи по конструкции с рулонными, разница заключается лишь в размере секций. У таких ворот ширина секций составляет от 30 до 50 см, а перемещаются они вверх по специальным направляющим. Между собой секции соединены с помощью подвижных креплений. Секционные ворота требуют дополнительного пространства для поднятого вверх полотна и часто применяются для перекрытия габаритных проёмов. Большим преимуществом системы является то, что её изготовление под силу человеку без специальных навыков и оборудования . Для этого важно определиться с конструкцией, рассчитать её, определить требуемое количество материалов и инструментов.
3. Подъёмно-поворотные ворота представляют собой цельное полотно, закреплённое на раме. Рама с полотном приводится в движение вручную либо при помощи электропривода. Ворота отличаются повышенной прочностью, взломостойкостью и простой конструкцией. Рама полотна, изготовленная из металлического профиля, не подвержена перекосам и заклиниванию. Полотно ворот может быть изготовлено из любого материала и способно украсить собой гараж или дом. Относительно других моделей цельные подьёмные ворота могут быть очень бюджетными, при этом их самостоятельное изготовление и установка не доставит больших хлопот . Перед началом работ необходимо рассчитать предполагаемый вес полотна и позаботиться о том, чтобы подъёмный механизм выдержал эту нагрузку.

Проектирование и расчёт секционных ворот

Выбор оптимального размера гаражных ворот зависит от следующих критериев:

Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:

1. Минимальная высота проёма: 1788 + 200 = 1988 мм.
2. Минимальная ширина проёма при перпендикулярном заезде: 1942 + 700 = 2642 мм.
3. Минимальная ширина проёма при заезде под углом: 1942 + 1000 = 2942 мм.

Мы рассчитали минимально допустимые размеры гаражных ворот. При составлении эскиза или чертежа, целесообразнее эти значения округлить до ближайшего целого числа. Высоту ворот округляем до 2 м, а ширину – до 3 м.

Подбор материалов для изготовления ворот

Необходимо закупить все элементы в соответствии со спецификацией. В качестве секций используют в основном сэндвич- или металлические панели, гораздо реже – деревянные рейки.

Сэндвич-панель состоит из двух металлических пластин, покрытых защитными составами, и утеплителя между ними

Поскольку панели между собой соединены специальными гибкими элементами, самым простым и удобным вариантом является покупка готового секционного полотна нужного размера.

Секционное полотно внизу закрывается концевым профилем. С боков его закрывают боковыми накладками, придающими дополнительную жёсткость и защищающими торцевую часть ворот от воздействия внешних факторов. В качестве направляющих профилей используют металлические швеллеры. В качестве угловых вертикальных профилей – металлические уголки. Кронштейны изготавливают также из металлического профиля. Для подъёмного механизма необходимо приобрести:

• пружину;
• пружинные наконечники;
• барабан;
• трос;
• подвес;
• соединительную муфту.

Подбор инструментов

При изготовлении и установке секционных ворот понадобится стандартный набор инструментов:

1. Рулетка.
2. Уровень строительный.
3. Молоток.
4. Строительный нож.
5. Пассатижи.
6. Отвёртки.
7. Молоток.
8. Дрель.
9. Болгарка.
10. Свёрла для дрели.
11. Набор гаечных ключей.

Средствами индивидуальной защиты пренебрегать также не стоит – для работы нужно приобрести строительные перчатки и защитные очки. Если ворота имеют значительную высоту, то нужно позаботиться о наличии стремянки.

Инструкция по изготовлению и установке секционных ворот

1. Перед тем как приступить к работе, проверяют вертикальность прилегающих к проёму стен и геометрию самого проёма. Если обнаружены существенные погрешности, то следует по возможности исправить ситуацию, например, с помощью оштукатуривания поверхностей.
2. Перед установкой направляющих к проёму прикладывают нижнюю панель таким образом, чтобы её края заходили за проём на одинаковое расстояние с обеих сторон. Эти расстояния отмечают карандашом. Далее приступают к монтажу вертикальных и горизонтальных направляющих, которые нужно разрезать болгаркой на необходимые отрезки. В стенах проёма дрелью просверливают отверстия и с помощью анкеров крепят вертикальные профили по разметке. Горизонтальные направляющие крепят на кронштейны, которые, в свою очередь, закрепляются на потолке. Для предотвращения перекоса конструкции профили располагают строго вертикально или горизонтально, их положение проверяют с помощью строительного уровня.
3. Затем монтируют непосредственно само секционное полотно. На стыках секций полотна закрепляют ходовые ролики, которые позволяют перемещаться полотну по направляющим вверх и вниз.
4. Приступают к установке подъёмного механизма. Ворота могут подниматься вручную или с помощью электропривода. Все нюансы выбора и изготовления автоматического подъёмного механизма мы рассмотри далее более подробно.
5. После того как все основные элементы ворот смонтированы, к полотну с обеих сторон крепят ручки. Замок обычно врезают в нижнюю секцию. Для повышения взломостойкости иногда устанавливают два замка по разным сторонам полотна.
6. В завершение монтируют улавливающее устройство, которое позволяет полотну находиться в полуоткрытом положении, и стопоры, ограничивающие движение ворот при подъёме.
7. Ворота вводят в эксплуатацию. Правильно смонтированные ворота должны беспрепятственно перемещаться по направляющим. В опущенном положении не должно быть никаких зазоров, замок должен функционировать без применения дополнительных усилий.

Подбор и установка автоматики на секционные ворота

Существует два вида автоматических механизмов, которые подходят для автоматизации секционных ворот.

1. Навальный электропривод. Он обладает большой мощностью и рассчитан в основном на промышленные секционные ворота.
2. Электропривод потолочного типа. Этот механизм больше подходит для гаража и крепится к потолку в середине проёма с внутренней стороны. Электропривод приводит в движение полотно ворот за счёт троса, закреплённого с помощью тягового рычага в верхней секции полотна.

Почти все электроприводы оснащены системой безопасности, которая предотвращает падение полотна при отключении электроэнергии. Полезными при эскплуатации ворот также могут быть различные дополнительные функции:

• дистанционное управление;
• наличие фотоэлементов, которые реагируют на движение;
• наличие сигнальных ламп.

Покупая автоматику известных европейских брендов, вы никогда не пожалеете о сделанном выборе, ведь они действительно производят качественное и надёжное оборудование. Монтаж автоматической системы заключается в следующем:

1. На потолке с помощью анкеров закрепляются кронштейны.
2. На них устанавливается привод с цепным или торсионным механизмом.
3. Устанавливается рычаг, который с одной стороны крепится к секции ворот, а другой – к цепи или тросу.

   Привод с торсионым механизмом закрепляется на кронштейнах к потолку и соединяется с полотном при помощи рычага

4. Монтируется электропроводка с одной стороны проёма.
5. Устройство настраивается на эксплуатацию в удобном для вас режиме.

   К механизму привода необходимо подвести провода питания, управления и сигнальный кабель от фотоэлементов

Видео: инструкция по монтажу секционных ворот

Изготовление поворотных ворот

Проём для подъёмно-поворотных ворот рассчитывается аналогично проёму для секционных. Нужно знать точные габариты вашего автомобиля и угол подъезда к воротам относительно основной дороги.

На этапе проектирования въезда в гараж следует задуматься о возможной смене автомобиля, а следовательно, и о возможном увеличении его габаритов.

Полотно поворотных ворот представляет собой цельный щит, который может быть изготовлен из любого материала. Полотно можно поднять рукой или при помощи электропривода. Оно приводится в движение рычагом через натянутый трос и движется по горизонтальным направляющим с помощью скользящих роликов, закреплённых на его торцах. Проём обрамляется стальной рамой для распределения нагрузки. Для ограничения угла открывания устанавливают специальные пружины.

При составлении эскиза нужно измерить расстояние от ворот до основной дороги. Это расстояние должно быть достаточным, чтобы автомобиль, подъехавший к гаражу, не помешал подъёму полотна, поскольку оно в любом случае будет скрадывать определённое пространство перед въездом в гараж.

Необходимые материалы и инструменты

Полотно подъёмно-поворотных ворот обычно изготавливают своими руками, а комплектующие покупают заводского изготовления.

Для расчёта материала для полотна нужно из высоты и ширины проёма вычесть толщину стальной рамы. Между полотном и рамой должен оставаться минимальный зазор, позволяющий полотну беспрепятственно перемещаться в проёме.

При выборе материала нужно руководствоваться прежде всего желаемой степенью взломостойкости и теплоизоляции, допустимым весом полотна и декоративными свойствами покрытия:

• самый дешёвый и наименее трудоёмкий вариант – это полотно из профлиста, закреплённого на раме из металлического профиля. Такой вариант не спасёт от взлома, не защитит от потерь тепла и не очень украсит своим видом гараж, но зато будет обладать небольшим весом;
• деревянное исполнение полотна может позволить создать очень достойный внешний вид, ворота будут обладать хорошими теплоизоляционными свойствами, но и вес их будет значительным.

Покрытие деревянных поверхностей ворот нужно время от времени обновлять для защиты их от атмосферного воздействия.

Для выполнения работ потребуется следующий набор инструмента:

1. Карандаш.
2. Рулетка.
3. Уровень.
4. Отвёртка.
5. Дрель.
6. Свёрла, биты, гаечные ключи.
7. Стремянка.
8. Болгарка.
9. Перчатки, защитные очки и каска.

Инструкция по изготовлению и монтажу цельных подъёмно-поворотных ворот

Пошаговая инструкция по изготовлению ворот из металлического профлиста:

1. Вначале болгаркой нарезают металлические профили нужных размеров для обрамления проёма. С помощью монтажных уголков или кронштейнов профили крепят к проёму через анкеры, проверяя их горизонтальность и вертикальность.
2. Далее приступают непосредственно к изготовлению самого полотна. Из металлической прямоугольной трубы сваривают прямоугольный каркас с раскосами, покрывают его защитным составом, который защитит металл от ржавчины. Поверх каркаса крепят профилированный металлический лист.
3. С помощью металлических уголков собирают подъёмный механизм. С одной стороны в уголке просверливают два отверстия для крепления механизма к раме, а с другой стороны – одно отверстие для крепления кронштейна, на который будет опираться пружина.
4. Через металлическую пластину пружину с одной стороны прикрепляют к раме, а с другой – скрепляют с кронштейном. При опускании ворот пружина будет сжиматься и упираться в этот кронштейн.

   Пружина крепится к раме подъёмного механизма и к стопорному кронштейну

5. Шарнирный узел делают из уголка, который нужно приварить между центром паза для подъёмного механизма и рамой.
6. К рычагу крепят металлическую пластину с отверстием.
7. Ходовые рельсы изготавливают из металлических уголков.
8. Одну сторону ходового рельса приваривают к пластине. К другой стороне приваривают швеллер длиной 15 см. Далее этот швеллер крепят к горизонтальной раме, обрамляющей проём.

Автоматика для подъёмно-поворотных ворот

Автоматический подъёмный механизм значительно повышает комфортность пользования воротами, он даёт возможность управлять ими с дистанционного пульта. Электропривод на ворота выбирают исходя из требуемой высоты подъёма, площади и веса полотна.

Процесс установки электропривода полностью описан в инструкции к устройству. В общем случае установка выглядит следующим образом:

Видео: автоматические гаражные ворота своими руками

Руководствуясь подробными инструкциями, можно своими руками изготовить и установить подъёмные ворота различных видов. Самостоятельная работа позволит сэкономить семейный бюджет и воплотить в жизнь самые оригинальные идеи.

Ворота секционные своими руками

Как правильно сделать секционные гаражные ворота своими руками

 Современные гаражи для автомобилей существенно отличаются от тех, которые строили раньше. Прежде всего, изменилась сама конструкция. Ведь если лет двадцать назад гараж нужен был только для того, чтобы просто хранить автомобиль от неблагоприятных погодных условий или угона. У нынешних автолюбителей, учитывая их отзывы, он является почти вторым домом с различными автоудобствами.

[sam id=»1″ codes=»true»]

Существенной деталью такого изменения считаются гаражные секционные ворота. На смену громадным распашным металлическим или деревянным моделям пришли удобные, красивые и отличного качества стандартные ворота с электроприводом. Причем их конструкции могут решить очень важную проблему нехватки пространства.

Наиболее популярной новинкой считаются подъемно-секционные ворота, которые максимально сочетают все достоинства «родственников» и, что очень удобно, оснащаются электроприводом.

Многие автовладельцы для того чтобы сэкономить деньги, решают сделать секционные ворота своими руками. Не секрет, что задача эта не из легких. Поможет ее решить приобретение готового заводского комплекта. Его обладатель сможет самостоятельно собрать и осуществить монтаж, если гаражные секционные ворота имеют верные размеры.

Приобретение деталей

Для того чтобы конструкция получилась максимально прочной и надежной, ни в коем случае нельзя покупать детали для нее на рынках. Как правило, заводской комплект всегда продается с пошаговой системой сборки. Если тщательно ее изучить, подготовиться и точно следовать указаниям, то монтаж гаражных ворот своими руками значительно упрощается.

Как приготовить дверной проем

Перед тем как установить секционные гаражные ворота, нужно приготовить дверной проем. Для этого нужно правильно определить его размеры и насколько хорошо станут туда стандартные полотна. При помощи уровня необходимо проверить, чтобы поверхности проема находились на одной и той же плоскости. Должны быть параллельными как вертикальные линии, так и верхняя часть, прилегающая к потолку, с полом.

Все эти работы нужно проводить своими руками еще во время строительства, чтобы избежать дополнительных работ перед установкой. При верном определении параметров последующая после монтажа регулировка будет минимальной.

Узнать размеры глубины помещения, которая нужна для установки секционных ворот, можно исходя из высоты дверного проема. К нему нужно прибавить 50 см. При установке ворот с приводом к параметру высоты добавляется 100 см. При строительстве гаража нужно использовать очень прочные материалы, иначе установить своими руками конструкцию секционных ворот надежно будет весьма затруднительно.

Составляя проект строительства гаража, нужно помнить, что оптимальные размеры притолоки 25-50 см. Отзывы опытных владельцев гаражей подтвердят это. Если этого не учитывать, то конструкция будет намного сложнее, и как следствие – существенно дороже. Для создания хорошего прилегания частей гаражных ворот, а также для улучшения теплоизоляции дверной проем своими руками нужно обязательно выровнять и оштукатурить.

Конструкция секционных ворот

Стандартные секционные ворота с электроприводом состоят из таких основных деталей и механизмов:

•  основное полотно;
•  направляющие модули;
• механизмы для пружинного уравновешивания при движении;
•  устройство механизмов для движения электроприводом;
•  стандартные замки.

[sam id=»2″ codes=»true»]

Следовательно, после того как установка секционных гаражных ворот завершена, в движение их можно привести электроприводом с применением пульта дистанционного управления.

Особенности установки гаражных ворот своими руками

Секционные ворота состоят из секций, соединяющихся петлями. По краям проема прикреплены шины, которые заходят под перекрытие. Именно по ним движутся секции. Когда гараж открывается, они, сворачиваясь, размещаются вверху.

Панели можно выбрать на вкус автолюбителя, но желательно прочесть перед приобретением отзывы. Как рисунок, так и цвет бывают очень разнообразными. Заводы, которые их изготавливают, предлагают множество вариантов. Полимерное покрытие надежно защищает их от нежелательного воздействия коррозии. Секционные ворота оборудованы специальными панелями термоизоляции. Поэтому они хорошо и бесшумно работают при любой температуре – от -50 до +60 градусов.

Существуют некоторые правила, которых желательно придерживаться при установке секционных гаражных ворот:

1. ​ При работе пользоваться специальными чертежами;
2. ​ Работать с качественными материалами, и только заводского производства;
3. Максимально точно вычислить размеры;
4. ​ Внимательно размещать детали, стараться это делать точно и правильно.

Приступая к монтажу своими руками, нужно понимать, что этот процесс потребует много сил и терпения. Одному человеку с такой работой справиться не под силу. Поэтому на помощь можно позвать друзей, желательно тех, кто в подобной работе неплохо разбирается. Ведь даже пользуясь инструкцией, одному человеку будет невероятно сложно определить размеры и составить чертежи правильно.

Не следует забывать и об осторожности. В безопасности можно будет себя чувствовать, только надев на голову шлем, а на руки перчатки. И обязательно нужно защитить глаза.

Для этого можно использовать специальные очки. Перед работой нужно проверить наличие гаечных ключей, отверток разных видов, молотка, уровня, дрели и рулетки.

Как установить секционные ворота своими руками

Схема очень простая:

1.  В самом начале работы нужно сделать разметку, чтобы установить места закрепления несущих элементов. Если размеры последних окажутся немного больше, нужно расширить проем.
2.  Собрать рамочную конструкцию.
3.  Далее, эта рама осторожно поднимается и устанавливается в подготовленный проем. Не нужно торопиться с прочным закреплением. Возможно, понадобится регулировка наклона рамы.
4. С помощью болтов нужно собрать и зафиксировать горизонтальные направляющие и прикрепить их к потолку.
5. ​ Затем нужно собрать полотно. Монтаж начинается с нижней части. Все элементы панели обеспечиваются роликами.
6. Работа по сборке механизма по уравновешиванию полотна.
7. ​ Установка ручек внизу панели для комфортного использования ворот.
8. Для защиты нужно закрыть механизм специальными кожухами.
9.  Проверка качества установки. Если все сделано правильно, то полотно будет на уровне, до которого его приподняли. Оно не будет само падать или непроизвольно подниматься.

Если удалось убедиться в том, что работа своими руками сделана правильно, то есть большая вероятность на протяжении многих лет, а то и десятилетий, можно будет наслаждаться воротами, которые точно не потребуют ремонта. Желательно, конечно, учесть и отзывы специалистов, которые подтвердят надежность выполненных работ.

Плюсы и минусы самодельных секционных ворот

Хочется отметить, что самодельные ворота приобретают не только экономные автовладельцы, но и те, кто получает от такой работы моральное удовлетворение. Многие отзывы позволяют говорить о том, что монтаж можно сделать так, как удобно, к тому же при желании можно что-то добавить от себя.

Но не стоить забывать, что это работа сложная. И в некоторых случаях лучше просто купить уже собранные на заводе части, нежели собирать их самому и беспокоится о том, что размеры полотна могут отличаться от имеющегося проема. Так вы экономите время и деньги.

Отрицательной стороной самодельных секционных ворот является то, что в этом случае никто не даст гарантий относительно надежности конструкции. А если конструкция полностью или даже одно полотно упадет на автомобиль, то вся вина будет лежать на самом автовладельце.

Для того чтобы такой неприятности не случилось, нужно самодельные ворота использовать только по назначению, точно следуя прилагаемым схемам и инструкциям. Только этот способ является действенным и поможет экономить с помощью недорогих заводских деталей. Эти детали должны идеально совмещаться с воротами. Есть, конечно же, универсальные запасные части, но тщательная проверка никогда не повредит.

[sam id=»3″ codes=»true»]

Как сделать гаражные ворота секционные своими руками?

Делать гаражные ворота секционные своими руками лучше всего, так как никогда не стоит забывать о старой как мир пословице: если нужна качественная работа, выполнить ее надо самому. На данный момент многие загородные застройщики предпочитают производить все работы, относящиеся к собственному дому, лично.

Конструкция секционных гаражных ворот.

Зачастую загородный участок включает себя не только дом, но и подсобные помещения, к примеру, гараж вместе с баней, кладовкой или прочими постройками чисто служебного характера. Если говорить о гараже как о строительной конструкции, то стоит обратить внимание, что за последние годы принцип его сооружения сильно поменялся. В прошлом речь могла идти о простой коробке, основная цель которой сводилась к защите автотранспорта от погоды и угонщиков. Сейчас же речь зачастую идет о небольшом домике, обеспеченном всеми требованиями комфорта для автомобильного владельца.

Виды гаражных ворот

Немалую роль сыграл еще и процесс развития гаражных ворот, так как сейчас на замену громоздким вариантам выпускают массу альтернативных вариантов, среди которых можно отметить:

Виды гаражных ворот.

• откатной вид,
• секционный,
• роллетный,
• подъемно-поворотный,
• прочие редкие виды.

Каждый из этих вариантов обладает достаточными показателями надежности, эстетикой и эффективности, а кроме того, они достаточно просты, что позволяет создавать самодельные ворота, и требуют не так уж и много места.

Если же смотреть на ворота как на отдельный вид товара, то наиболее популярными можно назвать секционные ворота для гаража, ведь и по сей день они занимают лидирующие места в продажах.

Конструкция с применением сэндвич-панели

Создание секционных ворот своими руками — задача не такая уж и сложная, так как сам элемент обладает весьма простой конструкцией. В ее состав входят сэндвич-панели, которые соединяются с помощью петель и двигаются при помощи троса, ролика и барабана. Подобная система может двигать конструкцию к потолку и вниз, будучи закрепленной на направляющих.

Изготовление сэндвич-панелей ведется в условиях завода, и в их состав входят листы с оцинкованным железом, внутреннее пространство которых заполнено уплотнителем. Речь может идти о полиэстере или полиуретане. Когда ворота закрываются, сами панели тоже не имеют никаких точек соприкосновения, так как зазоры полностью закрыты пробковыми листами.

Как сделать ворота самостоятельно?

Для изготовления гаражных ворот потребуются: шуруповерт, рулетка, сверла, перфоратор, уровень.

Рыночная стоимость секционных ворот весьма высока, поэтому достаточно часто умельцы пытаются создать самодельные варианты, в условиях личной мастерской.

Конечно же, на практике получается, что изготовление деталей вместе с узлами для ворот такого типа — это сложная и дорогостоящая задача, но если воспользоваться уже готовыми, мастеру придется потратить куда меньше времени.

В этом деле особое внимание стоит уделить важности технологии, так как чаще всего самодельные ворота получаются некачественные, и, если мастеру удастся заставить такое изделие работать, всегда будет опасность, что они упадут. В таком случае можно повредить автомобиль или же пострадать самому.

Инструменты, необходимые для производства работ:

• шуруповерт;
• измерительная рулетка;
• сверла с победитовой насадкой;
• перфоратор;
• монтажный инструмент;
• уровень.

Наиболее простым вариантом является покупка готовых ворот.

Существует и несколько более логичный вариант — это покупка готового разобранного изделия и самостоятельный монтаж секционных ворот. Вот в этой задаче нет особых сложностей, так как в данном случае покупатель получает увеличенный конструктор. Конечно же, количество деталей здесь будет довольно-таки немалым, поэтому чтобы собрать конструкцию, нужно будет уделить весьма много времени.

При этом сначала устанавливаются вертикальные и горизонтальные направляющие, которые отвечают за движение секций. После этого каждую секцию скрепляют между собой посредством петель. Верхняя панель выкладывается в последнюю очередь. Она должна обеспечивать надежное прилегание к нащельнику. После этого устанавливают механизмы управления и все необходимые аксессуары: замки, ручки и другие.

При этом трудовые затраты будут немалыми, так как точность и правильность сборки являются залогом долгих лет надежной службы. Правда, почти в каждом изделии производители заботятся о предоставлении точных схем, благодаря которым установка секционных ворот превращается в легкую задачу.

Установка и сборка готовых ворот

Итак, как уже говорилось, самодельные ворота — это далеко не всегда лучший вариант, так как они сопряжены с большими трудозатратами и низким качеством. Но в случае, если есть возможность купить разобранное изделие, поработать над ним самостоятельно все же выйдет.

В первую очередь мастеру необходимо провести очистку проема, в котором и планируется установка. Если он отличается слабыми и тонкими стенками, нужно установить металлоконструкции, после чего производятся расчеты вместе с разметкой. В большинстве случаев речь будет идти о местах, где крепятся несущие конструкции и где планируется установка разного рода профилей фиксации.

Схема установки гаражных секционных ворот.

В особенности внимательно стоит отнестись к тому, что автоматика секционных ворот не допускает даже крошечного перекоса. Поэтому требуется точное выставление стоек и профилей на плоскости, в особенности по вертикали, а также надежное крепление каждой из деталей. Особенно внимательно и качественно нужно выравнивать несущие элементы. Здесь не допускаются колышки из дерева или же монтажная пена — только подкладки из металла, которые заготавливаются предварительно, кроме того и готовятся они с совершенно разной толщиной.

После установки несущих деталей и их надежного крепежа начинается установка панелей, которые и укладываются в нижнюю часть. Секции нужно соединить с помощью петель, после чего производится установка верхней панели, которая в обязательном порядке прилегает к нащельникам. С этой целью требуется использование верхних кронштейнов. А дальше, перед тем как установить секционные ворота, надо подумать о механизме управления с разного рода аксессуарами. Стоит постараться хорошо зафиксировать пружины, которые будут уравновешивать конструкцию, и тросы, которые всегда должны быть натянуты. Дальше производится крепление электродвигателя, а также ограничителя. А когда вся конструкция уже полностью отрегулирована, производится ее проверка. Для этого ворота необходимо просто пару раз открыть и закрыть.

Если результаты не требуют существенной корректировки, производится новая подтяжка крепежных узлов и проверка каждой детали в отдельности, что особенно важно в случае с несущими конструкциями.

Гораздо легче все это сделать будет, если использовать специальный уровень. Именно таким образом и производится установка и сборка секционных гаражных ворот. Времени для этого требуется достаточно много, но при этом домовладелец получает возможность в полной мере насладиться процессом, хотя все же один помощник будет крайне полезен.

А за счет сэкономленных средств вполне можно украсить фасад. К примеру, можно остановить свой выбор не на обычном гладком варианте секций, вместо этого они могут быть филенчатыми или волнистыми. Или же в конструкции могут иметь место декоративные окна, которые не только сделают ее более оригинальной, но и обеспечат дополнительное освещение в светлое время суток. А зная всю конструкцию и особенности установки ворот, владелец сможет практически без посторонней помощи самостоятельно ремонтировать и обслуживать их, хотя таким достоинством и отличаются преимущественно самодельные варианты.

Оцените статью:

Советы по установке секционных ворот своими руками

Как установить секционные ворота своими руками? Что необходимо знать и учитывать при выборе и монтаже подъемно-секционных элементов? Какие инструменты понадобятся во время работы? Эти и многие другие вопросы, касающиеся установки, чаще всего становятся причиной вызова мастера. На самом же деле сделать качественную работу можно в домашних условиях с помощью друзей. Изготовление своими руками позволит не только сэкономить семейный бюджет, но и приобрести новые навыки.

Особенности подъемно-секционных ворот

Конструкция секционных ворот представлена как многослойное полотно, скрепленное специальными зажимами (петлями). Во время открытия полотно движется плавно вверх благодаря тому, что подъемные ворота имеют торсионное устройство, состоящее из пружин, валов, тросов, барабанов.

Механизм компенсирует значительный вес полотен, что делает подъем секций удобным без использования электродвигателя. При этом система регулируется за счет пружин. Дополнительным средством защиты от обрыва держащих тросов является храповая муфта.

Чтобы обеспечить плавность хода и бесшумность работы, производители используют шарики, состоящие из полиамида: именно благодаря им даже самодельные устройства легко маневрируют и беспрепятственно входят в подъемы.

Легкость скольжения двери во время открытия обеспечивается благодаря закрепленным вертикально профилям, после которых полотно ворот ложится на горизонтально размещенные оси. Одной из таких является притолока. Так называется верхняя перекладина, которая размещается над дверью. Чтобы сделать фиксацию надежной и чтобы при перемещении ворота не уходили в сторону, используйте специальные ролики, которые снижают сопротивление. Также установите направляющие, которые крепятся на притолоке и к раме подъемного механизма.

Какое выбрать полотно?

[sam id=»1″ codes=»true»]

Стандартные воротные створки представляют собой два листа стали, покрытые цинковым напылением. Инструкция производителя свидетельствует, что между ними располагается утеплитель, состоящий из полиуретановой пены или полиэстера. Сама по себе конструкция будет иметь значительный вес, так что при самостоятельной установке не обойтись без помощи. При выборе такого полотна для самоходных ворот желательно отдать предпочтения двери заводского производства, хотя стоимость такого изделия обычно выше, чем самодельные конструкции. Она прослужит дольше и прекрасно сохранит свой внешний вид. Идеальным вариантом будет подгон дверного проема под размеры устанавливаемых подъемно-секционных ворот.

Если устанавливать ворота, размер которых является нестандартным, то мало того что придется переплатить за них, так еще и установка обойдется намного дороже. Для этого надо знать, что стандартные размеры полотна составляют 38.5/50/61 см, при этом его толщина может быть любой. Так, полотно толщиной 2 см имеет слабые теплоизоляционные свойства. Толщина в 3.5-4.5 см считается идеальным вариантом с улучшенными теплоизоляционными свойствами.

Ширина полотна используемого металла непосредственно влияет на вес изделия. Но применение торсионных пружин позволяет легко управлять и фиксировать полотна. Обычно их предусматривают минимум две на ворота. При удельном весе готовой конструкции примерно 14,5-15 кг/м3 использование пружин позволяет справиться с открытием створок даже ребенку.

Еще одним важным фактором, влияющим на выбор подъемно-секционных ворот, является дополнительная защита от холодной погоды. Преимущества при выборе имеют створки, которые не соприкасаются между собой, с зазором в 0.4 см. Также отличным вариантом является выбор ворот с функцией, позволяющей не зажимать случайно попавшие в них пальцы. А некоторые виды дорогих ворот оснащены удобной и функциональной входной калиткой.

Но с такой функцией их стоимость увеличивается на 40 %. В таких моделях также есть чувствительные датчики, которые блокируют неплотно закрытую дверь, не давая ей двигаться.

Стоимость секционных ворот

Сколько могут стоить секционные ворота? Заводские варианты имеют значительную стоимость, которая колеблется от $1200 до $10000 в зависимости от качества и репутации фирмы производителя. Возможность сэкономить появляется, если устанавливать секционные ворота своими руками.

Многие специалисты для экономии средств рекомендуют покупать отдельные детали известных фирм-производителей и уже на их основе проводить монтаж секционных ворот. Благодаря этому можно сэкономить около 25 % от стоимости. Особой сложности в сборке таких ворот нет, необходимо просто точно выполнять описание действий по инструкции.

Также довольно высока стоимость такого удовольствия, как панорамные секционные ворота. Изготовление их осуществляется с использованием стеклопакетов, которые имеют разные размеры и отделаны ПВХ профилем.

Сколько стоит декор ворот? Элементы, такие как ковка, выполненная вручную, вставки из дерева, стекла и другие, присутствие которых не обязательно и является просто декором, могут повысить стоимость на 35 %.

Самым доступным вариантом украшения является нанесения рисунка на полотно, особенно это хорошо, если среди друзей владельца таких ворот есть художник. Или сам владелец умеет красиво рисовать – такой вид украшения не будет дорогостоящим и прекрасно впишется в ландшафт приусадебного участка.

На стоимость также влияет и наличие специальных электронных механизмов, количество торсионных пружин, датчиков закрытия и открытия двери и других дополнений. Единственное, от чего не рекомендуется отказываться вне зависимости от модели, – это наличие ручного замка, который способен помочь в нестандартных ситуациях.

Секционные ворота: собери сам

[sam id=»2″ codes=»true»]

Этот вариант является «золотой» серединой между заводской сборкой и самодельными конструкциями. По своим характеристикам он сильно схож с конструктором большого размера. По качеству секционные ворота «собери сам» не уступают заводским готовым изделиям. Единственное, что необходимо учитывать при их выборе, – это правильные размеры полотна, которые должны совпадать с параметрами дверного проема.

Главное условие, при котором самодельные ворота будут служить долго, – это сборка строго по инструкции. Выбор производителя также является одним из важных критериев. Самыми популярными моделями на рынке остаются модели немецкого производства, они являются идеальным сочетанием по принципу цена-качество.

Есть и более дорогие модели американского производства. Ничуть не уступают им по качеству конструкторы производства России и Белоруссии. Все модели, представленные на рынке, отличаются друг от друга, поэтому сборка таких ворот тоже будет разной.

Помните также о технике безопасности при работе: вес подъемного устройства и секций существенный, а специфика работ требует особой внимательности!

Как собрать секционные ворота?

Инструкция – это главное, чем следует пользоваться во время монтажа подъемно-секционных ворот, потому что только в этом случае можно быть уверенным в качестве и надежности конечного результата. В основе сборки без учета конструкции лежат следующие правила:

• Для начала необходимо подготовить поверхность проема, очистив ее от разного рода облицовки. Следующим шагом станет укрепление потолка и стен помещения, фиксация притолоки, а также крепление металлического каркаса под ворота. При этом надо учитывать тот факт, что вес у всех моделей разный и фиксация проводится именно с этим расчетом.
• Необходимо, чтобы свободное пространство до потолка составляло не меньше 30 см, а от стены – не меньше 45 см. Как правило, отклонение от этих параметров не значительное и варьируется в меньшую сторону.
• Необходимо удостовериться в наличии всех нужных деталей конструкции, а также подготовить их к дальнейшей работе. Также нужно купить для работы инструменты: дрель, рулетку, уровень, перфоратор и при необходимости крепежный механизм.

Инструкция по монтажу предусматривает разметку мест будущего крепления профилей, в частности расположение притолоки. Следующим этапом станет качественный крепеж деталей каркаса. Главным правилом качественного монтажа является отсутствие перекосов при креплении деталей.

По стандартной схеме полотно ворот необходимо начинать собирать снизу. Первым делом все секции собираются вместе и крепятся, при этом створки и нащельник плотно прилегают друг к другу. Затем необходимо отрегулировать верхние кронштейны и прикрепить управляющий механизм. После этого к воротам крепятся все необходимые детали типа замков, ручек и тому подобного и монтируются уравновешивающие пружины. Во время их крепления необходимо контролировать состояние тросов и следить, чтобы они были в натянутом состоянии.

Самодельные ворота: о чем не забыть?

Для того чтобы самому собрать оригинальные ворота, необходимо запастись терпением, включить смекалку и приобрести качественную и упрощённую схему по сборке ворот. Инструкция здесь будет важным связующим нюансом. Но такие ворота могут даже оказаться дороже, чем готовый аналог. Многие специалисты склоняются к тому, что все же лучше покупать заводские сборки, в первую очередь из-за соображений безопасности. Вес готовых ворот может составлять 300 кг, что при плохом качестве деталей может погубить не только имущество, но и самого хозяина.

Если желание сэкономить все же преобладает, то, зная некоторые хитрости, можно с легкостью сделать не только обычные, но и сложные в сборке панорамные секционные ворота.

Главным правилом, которое необходимо учитывать во время установки и для удачной дальнейшей эксплуатации, остается выбор качественных материалов, таких как:

• подъемный механизм;
• храповые муфты;
• торсионный механизм с блоком пружин;
• надежный трос;
• крепежные системы и другие важные детали.

Для этого необходимо пользоваться деталями одной фирмы производителя, и тогда самодельные подъемные ворота не уступят по качеству изделию, которое имеют стандартные заводские параметры. Они наравне будут радовать своих владельцев длительным сроком службы.

Самодельные ворота должны быть выполнены с опорой на оригинальные чертежи знаменитых фирм производителей. Только конкретный размер проема может быть принят за основу при расчете конструкции. Расходные материалы должны быть только оригинального производства.

Во время монтажа необходимо строго следовать инструкции только той фирмы производителя, материалы которого используются в данной комплектации. Также важно, чтобы к схеме установки ворот прилагались чертежи.

[sam id=»3″ codes=»true»]

Секционные ворота своими руками

Двери-самоходы с отличными защитными, теплоизоляционными и функциональными характеристиками можно создать на свой вкус – изготовить секционные ворота своими руками и установить в подготовленный проем. Однако до того, как приступить к выбору готовых чертежей и приобретению материалов, опытные автолюбители рекомендуют учесть свои навыки в строительной отрасли, так как изготовление секционных ворот своими руками – дело непростое.

Конструктивные особенности ворот

Конструктивно подъемно секционные ворота состоят из полотна в виде сэндвич-панелей, соединенных петлями. Полотно при открывании перемещается вверх при помощи торсионной системы из валов, тросов, барабанов и регулируется пружинным механизмом. Для фиксации полотна по сторонам используются направляющие, которые устанавливают вдоль потолка и рамы, а специальные ролики по бокам панелей снижают сопротивление.

Полотно при открывании легко скользит сначала по вертикальным профилям, а затем – плавно перемещается на горизонтальные оси. Стандартная конструкция секционных ворот оснащается храповыми муфтами, которые защищают устройство от обрыва тросов. Для бесшумного и мягкого хода дверей-самоходов используются шарики из полиамида, благодаря чему маневренная конструкция беспрепятственно укладывается горизонтально потолку, завораживая взгляд многократным преломлением полотна во время движения.

Секционные гаражные ворота: стоимость

Дорогая стоимость реализации идеи функционального оснащение въезда в гараж – единственный недостаток, который сдерживает массовое обустройство секционных ворот в гаражном строительстве. Минимальная сумма, с которой придется расстаться автолюбителю для установки маневренного полотна, составляет около $1 200. Даже пресловутая конкурентная борьба производителей популярных конструкций не позволила существенно повлиять на ценовую политику.

Стандартные модели – не единственная возможность порадовать глаз комфортным обустройством въезда в гараж. На рынке дверей-самоходов предложены модели зарубежных секционных ворот с еще более смелым верхним ценовым порогом в $10 000. Поэтому тем, кто планирует установить маневренное полотно, но не уверен в своих навыках, необходимо учесть все возможности экономии:

• выбрать готовый комплект для сборки своими руками и сэкономить около 25% стоимости. Сложность работ по сборке готовой заводской модели больше напоминает конструирование, чем строительно-монтажные работы. Поэтому купить сдвижные секционные ворота и собрать своими руками по инструкции производителя, сможет даже исполнитель со скромными навыками в обращении с инструментами;
• ограничить ассортимент декора при выборе готовых моделей. Самые дорогие элитные украшения ворот, от которых рекомендуется отказаться в целях экономии – вставки ценных пород древесины, ручная ковка, сегмент продукции с авторским дизайном. Дорогостоящим декором, который значительно влияет на стоимость, являются вставки из акрила или цветного стекла;
• тем, кто предпочитает оригинальный дизайн и новые коллекции, необходимо помнить аргументы «против». Например, стильные секционные гаражные ворота: стоимость изделий станет ощутимым ударом по семейному бюджету, особенно при выборе цветных изделий, замысловатого рельефа, цветной «дымки», мозаики, отделки «под дерево». Такие украшения обойдутся на 35% дороже цены стандартного образца;
• не менее дорогостоящим решением, чем креативный декор, является продажа секционных ворот панорамного вида – оригинальной и модной новинки гаражного строительства с полотном из теплосберегающих стеклопакетов, которые обрамлены сеткой из ПВХ-профиля;
• приемлемым вариантом оригинального украшения гаража с точки зрения стоимости является соотношение стандартные ворота подъемно секционные – цена изделий различных оттенков без декоративных изысков, что позволит гармонично вписать новый элемент в ландшафтный дизайн участка.

Удобство управления тоже влияет на стоимость изделий, например, автоматические секционные ворота – цена конструкции будет зависеть от набора комфортных дополнений. Минимальный набор в виде электропривода линейной модели небольшой мощности в пределах 0,5 кВт относится к бюджетным решениям. В таком случае закрытие конструкции будет происходить при помощи механизма трансмиссии, надежно фиксирующего полотно за счет блокировки двигателя привода.

Более дорогой ассортимент удобных дополнений – специальный ключ, позволяющий разблокировать механизм при отключении электричества, встроенные датчики, которые реагируют на неподвижные или двигающиеся предметы и останавливают движение дверей-самоходов. Любая автоматика для секционных ворот является дополнительным фактором, который повышает стоимость изделий. Полезный вариант автоматики, от которого не рекомендуется отказываться даже в недорогих моделях – ручной замок, который спасет автолюбителя в нестандартных аварийных ситуациях.

Сэндвич-панели для ворот

Заводские сендвич панели для секционных ворот – самое выгодное решение при обустройстве гаража. Полотно состоит из 2-х листов оцинкованной стали с эффективным утеплителем посередине. Чаще всего в качестве утеплителя используются полиуретановая пена или полиэстер. Все декоративные покрытия наносятся в заводских условиях, поэтому двери-самоходы прослужат много лет, не теряя декоративных качеств. Оптимальный вариант благоустройства гаража – подогнать дверной проем под заводские размеры.

Нестандартный формат ворот будет дорого стоить и придется искать опытного мастера, который будет готов взяться за столь кропотливую работу. Поэтому при выборе изделий рекомендуется соблюдать соотношение: стандартные секционные гаражные ворота – размеры полотна 385/500/610 мм. Толщина полотна может быть любой:

• 20 мм считается «холодным» вариантом и рекомендуется для неотапливаемого гаража;
• 35-45 мм по теплоизоляционным свойствам соответствует толщине стены в 1,5 кирпича и является утепленным вариантом двери в гараж.

Дополнительный фактор, которому рекомендуется уделить внимание при выборе сэндвич-панелей – уровень защиты секционных ворот для гаража от пресловутых мостков холода. Для создания оптимальных условий хранения автомобиля необходимо выбрать заводские изделия, в которых створки не соприкасаются, но допустимый зазор составляет до 4-х мм.

Удобный вариант полотна – изделия с эластичными пробками, которые обеспечивают плотное прилегание панелей, или плотный контакт створок со специальными пазами, предотвращающими случайное зажатие пальцев. Если выбрать элитные секционные ворота, стоимость изделий может включать комфортное дополнение – входную калитку. Удобное решение обойдется дороже на 35-40%, в зависимости от варианта калитки: с высоким или стандартным порогом. Оптимальные условия хранения автомобиля и защитные функции такой модели ворот обеспечиваются встроенными датчиками: устройства блокируют движение полотна, если неплотно закрыта дверь.

Секционные ворота «собери сам»

Компромиссный вариант по сложности монтажа между готовыми заводскими изделиями «под ключ» и самодельными конструкциями – гаражные секционные ворота собери сам в виде универсального конструктора. Качество заводских «конструкторов» ничем не отличается от готовых изделий, поэтому правила выбора остаются прежними: подобрать нужный размер по проему, выбрать продукцию производителя, хорошо зарекомендовавшую себя в эксплуатации.

Главное условие сохранение качественных и эксплуатационных характеристик готового конструктора – сборка и установка секционных ворот своими руками точно по схеме. При выборе производителя можно учесть, что лидирующие позиции на рынке прочно удерживают немецкие бренды. Лучшие производители секционных ворот – это Normstahl, Zaiger, Hormann и Liftmaster. Тем, кто предпочитает американские компании и не ограничен в бюджете, можно рассмотреть продукцию AMARR или Wayne Dalton, практичным автолюбителям подойдут доступные по цене двери-самоходы российской компании DoorHan, литовской RYTERNA и белорусской «Алютех».

Особенность сборки готовых конструкторов – все модели секционных дверей отличаются нюансами изготовления, поэтому унифицированных рекомендаций по сборке не существует. Единственное условие, которое обеспечит качественную сборку дверей в гараж – схема монтажа секционных ворот выбранного производителя, в которой указано местонахождение элементов, правильное размещение рабочих механизмов и последовательность установки всех составляющих дверей-самоходов.

Особенности сборки готового комплекта

Тем, кто выполнял сборку маневренных ворот и знает на практике последовательность работ, рекомендуется не рассчитывать на память, а руководствоваться схемой, которая прилагается к определенной модели. Только инструкция по монтажу секционных ворот выбранной модели обеспечит качественную сборку с учетом конструктивных особенностей дверей-самоходов. Основные этапы монтажа любого вида ворот без учета «изюминок» конструкции:

1. Обеспечить свободное пространство до потолка и по бокам, соответственно 30 и 45 см. Если подробная схема сборки секционных ворот содержит другие размеры зазоров, то необходимо следовать инструкции, но учесть, что отклонение от общепринятого стандарта допускается только в меньшую сторону.
2. Подготовка проема включает очистку поверхности от облицовочного слоя и мероприятия по укреплению конструкции, если гараж возведен из легких блоков. Для укрепления частного гаража необходимо учесть, что у ворот секционных, размеры и вес могут отличаться в зависимости от модели. В большинстве случаев при подготовке прочного и надежного основания под двери-самоходы достаточно монтажа металлического каркаса.
3. Подготовить детали, включая ролики для секционных ворот, и проверить комплектность «конструктора». Кроме того, необходимо приобрести инструменты для качественного монтажа: набор монтажного и измерительного (уровень, рулетка) инструмента, электродрель или шуруповерт, перфоратор. Если в комплекте не предусмотрен крепеж, то необходимо приобрести крепежные материалы, а оригинальная фурнитура для секционных ворот потребуется тем, кто планирует гармонично вписать новый элемент в стильный дизайн ландшафта.
4. Разметка проема под ворота автоматические секционные выполняется по схеме: сначала необходимо отметить места крепления элементов (профилей) и точно выставить вертикаль для плотной фиксации деталей.
5. Выполнить монтаж секционных гаражных ворот и регулировку дверей-самоходов. Главное условие длительной эксплуатации конструкции – выполнять монтаж строго по рекомендациям производителя выбранной модели.

Общие правила монтажа, которые предусматривает любая инструкция по установке секционных ворот, заключаются в последовательном креплении деталей без перекосов. Кроме того, обязательно учесть, что при монтаже конструкции не допускается использование деревянных колышков или монтажной пены для выравнивания. Рекомендуемый вариант удобного крепления – использовать металлические подкладки.

Полотно функциональных ворот собирается с нижней панели: сначала необходимо закрепить все секции, обеспечить плотное прилегание створки и нащельника, отрегулировав верхние кронштейны, затем – закрепить механизмы управления. После монтажа конструкции, можно приступить к креплению аксессуаров (замков, ручек, засовов) и монтажу уравновешивающих пружин. Главное при установке пружин – контролировать, чтобы тросы находились в подтянутом состоянии.

Универсальный вариант для талантливых автолюбителей – превратить бюджетный вариант в изящную конструкцию, изменив соотношение цены стандартных гаражных секционных ворот эконом-класса в сегмент премиум-продукции без значительных затрат. Для этого достаточно выбрать недорогой комплект, установить маневренную конструкцию и подобрать недорогой стильный декор – нанести замысловатый рельеф или картинку.

Самодельные секционные ворота

Думаете, как купить секционные ворота дешево? – не нужно экспериментировать с продукцией неизвестных производителей, попробуйте альтернативный вариант. Можно подобрать упрощенную схему сборки, самостоятельно приобрести качественные «запасные части» именитых брендов и собрать функциональную конструкцию, воспользовавшись смекалкой.

Единственное, что нужно учесть автолюбителю, – секционные гаражные ворота своими руками не обязательно окажутся дешевле готового комплекта, учитывая сложность конструкции и цену заводских элементов безопасности. Экономить на приобретении качественных деталей специалисты не рекомендуют, так как ненадежность конструкции и малейшая ошибка в расчетах, могут привести к падению полотна весом до 300 кг, что представляет угрозу не только имуществу, но и жизни автолюбителя.

Тем, кто планирует сэкономить, но не знает как сделать секционные гаражные ворота своими руками, необходимо учесть основные рекомендации:

• использовать исключительно оригинальные чертежи ворот секционных известных производителей – никаких экспериментов Кулибиных!
• рассчитать конструкцию с учетом индивидуальных размеров проема;
• использовать только заводские расходники;
• оригинальная схема установки секционных ворот должна прилагаться к чертежам. Выполнять монтаж необходимо по инструкции того производителя, чьи детали используются при комплектации самодельного конструктора.

Фактически предстоит собрать самодельные секционные ворота из заводских деталей, сэкономив на приобретении готового комплекта. Поэтому общие правила монтажа такие же, как и при сборке готового комплекта. Единственный нюанс – собранная по оригинальному чертежу модель дверей-самоходов устанавливается с учетом конструктивных особенностей, указанных в схеме монтажа выбранного производителя.

Принцип выбора исключительно качественных «запчастей» относится и к дешевым китайским деталям, и к оригинальным запчастям б/у. Оба перечисленных сегмента продукции нежелательны для изготовления надежной конструкции. Связано это с тем, что заводские запчасти для секционных ворот с неизвестным эксплуатационным ресурсом (б/у) содержат значительные риски и для безопасного хранения транспортного средства, и для жизни автолюбителя.

Главное – правильно подобрать качественные заводские комплектующие для секционных ворот с учетом мероприятий личной безопасности, предусмотрев храповые муфты для защиты устройства от обрыва, пружинный механизм и торсионную систему. Дешевые заводские детали одного производителя – лучше, чем снятые с б\у ворот механизмы с неизвестным сроком службы. Преимущество выбора продукции одного производителя – не нужно подбирать запчасти с учетом факторов универсальности и совместимости, что повышает вероятность качественной сборки надежных ворот своими руками.

Секционные гаражные ворота из подручных средств

Теоретически можно изготовить секционные ворота из подручных средств и дополнительно сэкономить на обустройстве въезда в гараж. Однако на практике для такого мероприятия потребуются не только уверенные навыки владения спектром строительных инструментов, но и инженерные задатки, и навыки токаря. Поэтому перед тем, как приступить к дорогостоящему эксперименту, необходимо оценить свои возможности и навыки, а также помнить, что от безопасности креплений будет зависеть жизнь человека.

Формально процесс создания ворот может быть любым – от изобретения собственного функционального «конструктора» до удачного повторения проверенной идеи. Второй вариант более надежен, так как будут использоваться готовые оригинальные чертежи и проверенные на практике расчеты. Однако даже в случае, если используется оригинальный чертеж, предстоит самостоятельно изготовить сложные детали на специальном оборудовании и приобрести специальные уплотнители из морозоустойчивой резины или каучука. Конструктивно простая схема дверей-самоходов состоит из нескольких деталей:

• направляющие;
• полотно;
• валы;
• петли;
• подвесы;
• балансировочные пружины;
• прочие элементы конструкции по чертежу.

Для полотна, направляющей, валов и пружин потребуется приобрести металл и учесть рентабельность реализации идеи, добавив транспортные расходы. Если присутствуют уверенные навыки плотника и маляра, то можно изготовить все элементы самостоятельно и комфортно обустроить въезд в гараж действительно недорого. Если в бюджет добавить затраты на покраску и оплату услуг токаря, то двери-самоходы из подручных средств могут оказаться дороже готового комплекта.

Не знаете, как установить секционные ворота в подготовленный проем? – это самый простой этап при выполнении работ своими силами. Для правильной установки достаточно воспользоваться общими рекомендациями по сборке готовых комплектов и учесть нюансы монтажа выбранной модели. Поэтому перед тем, как приступить к работе по изготовлению «запчастей», обязательно не только подобрать оригинальный чертеж, но и схему монтажа выбранной модели ворот. Если планируется утепление ворот своими руками, то рекомендуется использовать простые в монтаже утеплители – минеральную вату или пенопласт.

Ремонт секционных ворот

При точном соблюдении рекомендация по сборке и инструкций производителя ремонт гаражных секционных ворот в скором времени не понадобится. Связано это с тем, что на практике, если следовать рекомендациям по выбору надежного производителя, заводские изделия служат без ремонта весь срок, указанный в описании продукции. Однако в процессе эксплуатации конструкции, повреждения ворот часто связаны не с выходом со строя «запчастей» и механизмов, а с фактором случайности: неаккуратный въезд автотранспорта, «мелочный» ремонт. ТОП популярных причин ремонта:

• механические повреждения секций;
• износ роликов, уравновешивающих пружин;
• поломка привода, подвижных частей механизмов.

Серьезные поломки – выход со строя электропривода, обрыв троса, затрудненный ход полотна, лишний скрип конструкции – рекомендуется доверить специалистам. Хотя возможен ремонт подъемно секционных ворот своими руками, если сборка комплекта или изготовление маневренных дверей выполнялись самостоятельно. «Мелкий» ремонт фурнитуры не связан с какими-либо сложностями и его предлагают выполнить своими руками даже сервисные центры.

Главное при монтаже ворот – предусмотреть вероятность выхода со строя или случайного повреждения элементов конструкции и закрепить на внутренней стороне полотна информационную наклейку. В таком случае поиск запчастей не займет много времени – достаточно сообщить продавцу-консультанту каталожный номер и модель ворот. Опытные автолюбители рекомендуют не пренебрегать проверенным способом предотвращения серьезных поломок – регулярно «поправлять» конструкцию и проводить профилактические мероприятия. Правильный подход к эксплуатации ворот – залог длительного срока службы конструкции без дополнительных издержек на ремонт.

Ремонт секционных ворот своими руками видео

Почти секционные гаражные ворота своими руками, автоматические гаражные

Это моё третье, последнее видео об автоматических воротах в гараж, получились почти как заводские секционные. Внизу много интересного, нажмите – ЕЩЁ = Автоматика для ворот установлена фирмы Дорхан, модель привода “дорхан 750” Всё сварено из профильных труб, воротина обшита металлосайдингом “корабельная доска” Теперь у меня полностью автоматический гараж, и ворота легко открываются нажатием одной кнопки на пульте управления. Так что автоматические ворота своими руками оказалось сделать не так уж и сложно, пробуйте, дерзайте! Я часто делаю покупки на Алиэкспресс и всегда приобретаю товары через сервис возврата части денег (а это 7% от суммы ) вы так же можете делать, вот ссылка на этот сервис. https://goo.gl/BORwJ9 Это БОМБА! Алиэкспресс (товары из Китая) дарит баксы своим партнерам! Переходим по ссылке и жмём Регистрация https://goo.gl/Cm53BH ОНИ РЕАЛЬНО ПЛАТЯТ, просто за то, что ты берёшь ссылку на любой товар в Алиэкспрессе. Мариуполь Переделываешь (укорачиваешь) её на указанном выше сервисе, потом вставляешь их ссылки или баннеры: в контакте, в фейсбуке, одноклассниках, в ютубе, или на своём сайте! Суммы получаешь довольно приличные. Вот полное видео как нужно делать https://youtu.be/d8ofWJmJwL8 *Мой блог для ОЧУМЕЛЬЦЕВ* http://ochumelyeruki.ru Делаю сайты-блоги на заказ (по дешёвке) от 500руб со всеми нужными плагинами Дешёвый хостинг и домен можете купить здесь http://goo.gl/RAD1C3 = Иногда балуюсь торговлей на ФОРЕКСЕ, так вот что бы это делать не впустую а возвращать часть денег (спред) обратно я все счета в ДЦ открываю через этот сервис, пользуйтесь тоже, всё здесь по честному. https://goo.gl/KfdvnR

Please enable JavaScript to view the comments powered by Disqus.

Итак, вы не получаете никаких недостатков, а лишь приобретаете опыт и гордость за то, что смогли сами все сделать.Разберем подробнее, как сделать секционные ворота своими руками. Оснастить свой гараж современными ограждающими конструкциями можно двумя способами:Не у каждого есть возможность использовать под нужды гаража помещение со стандартными проемами.

Related Videos

Как сделать, делаем навес.

КАК СДЕЛАТЬ ОТКАТНЫЕ ВОРОТА ОДНОМУ! Подробная видеоинструкция!

Монтаж гаражных ворот своими руками

Сделано для души. Своими руками, находки самодельщика // FORUMHOUSE

Секционные ворота своими руками: пошаговая инструкция по монтажу, видео монтажа самодельных гаражных устройств

Лучшие советы по монтажу секционных ворот своими руками

Человек идет в ногу со временем, поэтому его требования к окружающим предметам постоянно растут. Классические распашные конструкции уже никого не устраивают, поскольку им на смену пришли автоматические и подъемные заграждения. Качество монтажа секционных ворот зависит от соблюдения требований свободного пространства. Специалисты рекомендуют по бокам оставлять свободными не более сорок пять см, со стороны потолка -около тридцать пять см. С помощью торсионной системы полотно плавно перемещается вверх/вниз, для уравновешивания системы используются пружинные механизмы.

Они позволяют вручную открывать гараж с минимальными усилиями.

Возрастающая популярность и доступность подобных конструкций, а также возможность простого монтажа секционных ворот без наличия специального оборудования и знаний, делают их на сегодняшний день оптимальным решением для защиты имущества внутри гаража. Производители подумали даже о тех покупателях, которые очень хотят использовать такое изделие, однако считает его слишком дорогим. Комплекты для самостоятельной сборки позволят сэкономить 25-30 % стоимости готовых решений.

Преимущества самостоятельного монтажа

Монтаж секционных гаражных ворот своими рукамиМонтаж ворот дорхан своими руками пошаговая инструкция – Walton

При этом профессиональная монтаж ничем не отличается от самодельных секционных ворот для гаража. Вы только выигрываете, поскольку будете абсолютно уверены в том, что все детали на месте и надежно закреплены.

Подобный опыт позволит в будущем всегда самостоятельно проводить работы по обслуживанию или ремонту секционных ворот для гаража, своими руками вы сможете заменить пружинные механизмы, которые рассчитываются на определенный цикл срабатывания.Самодельные подъемные ворота устройство

Секционные ворота своими руками

Подъемно-поворотные ворота на четырех рычагах Z -система, своими руками

Подъемные ворота самая простая конструкция своими руками garage doors with their hands

Откатные ворота, обзор конструкций Механол

УТЕПЛЕНИЕ ГАРАЖА ИЗНУТРИ. КАК УТЕПЛИТЬ ГАРАЖ ИЗНУТРИ своими руками. ♦DIY CAM♦

Как согнуть трубу без трубогиба для навеса. Гнём трубу без трубогиба.

Как осуществить монтаж секционных ворот правильно?

1. приобрести стандартный набор «сделай сам»
2. заказать на заводе изготовление полотна по индивидуальным размерам.

Особенности секционных гаражных ворот, монтаж секционных ворот своими руками – Легкое делоПодъемные ворота для гаража: размеры, цены и характеристики – MasterStroy

Останется лишь забрать и заняться установкой гаражных секционных ворот вместе с помощниками, поскольку одному сделать некоторые работы будет практически невозможно. Один или два добровольца, даже впервые, с легкостью произведут монтаж за день.

Не важно, каким способом вы решили заказать изделие. Подготовка будет для всех одинакова. Прежде всего, изучите в интернете видео, как установить секционные ворота самому. Там доступно показаны все основные шаги, в том числе и подготовка к работе. Заранее купите все инструменты, которых у вас не окажется:

Все крепления, необходимые для монтажа, будут уже в комплекте. Еще проверить нужно будет и наличие всех компонентов для сборки, чтобы в самый разгар работ не оказалось, что не хватает одной детали. До начала сборки подъемных секционных ворот для гаража своими руками проем должен быть подготовлен и очищен от облицовочных материалов. Для этого при необходимости тонкие или полые стены укрепляют металлическим каркасом. Такие заграждения не терпят малейшего перекоса, поэтому все крепления должны быть закреплены точно по уровню. При выравнивании проема используйте исключительно металлические подкладки. Обратите внимание, что пол также должен быть ровным, иначе под опущенными воротами останется зазор.

И последнее, что необходимо учесть перед непосредственным монтажом – это габариты проема. Необходимо оставить дополнительное расстояние, чтобы обеспечить беспрепятственное открытие и закрытие полотна. До потолка достаточно оставить тридцать см, а по бокам – до сорок см. Это позволит без труда установить гаражные секционные ворота своими руками и наслаждаться их работой многие годы.

Конечная сборка секционных ворот

Ничего сложного в сборке секций нет. Необходимо действовать в соответствии с инструкцией и надежно закреплять каждый элемент. Используйте только те инструменты и материалы, которые указал производитель. Первыми устанавливают вертикальные и горизонтальные направляющие, по которым будет осуществляться движение секций. Затем скрепляют каждую секцию между собой при помощи петель. Последней выкладывается верхняя панель, которая должна обеспечивать надежное прилегание к нащельнику. Следующий этап монтажа секционных ворот своими руками включает в себя установку механизмов управления, а также необходимых аксессуаров: замков, ручек и других.

Необходимо уделить особое внимание уравновешивающим пружинам, которые регулируют тросы. Последние должны быть всегда натянуты. Завершающий этап включает в себя монтаж ограничителя хода и, при необходимости, автоматики. После успешной монтажа секционных ворот их несколько раз проверяют на плавность хода. Если все работы проведены правильно, то полотно будет с легкостью подниматься и опускаться вниз и в ручном, и в автоматическом режимах.

Помните, что для изготовления надежной конструкции необходимо использовать уже готовые заводские наборы для гаража. Ведь б/у запчасти, а также неоригинальные чертежи могут привести к тому, что вся конструкция будет испорчена, а вложенные деньги вернуть уже не получится. Создать надежные и качественные секционные ворота своими руками можно лишь в том случае, если использовать заводские комплекты и следовать пошаговой инструкции.

Экономия средств на самостоятельной сборке позволяет использовать их для приобретения не только автоматики, но и украшения собственного фасада. Можно, например, купить не гладкие белые секции, а филенчатые или волнистые. Или украсить их декоративными окнами, которые не только придают оригинальность, но и освещают помещение изнутри. Монтаж подъемных секционных ворот своими руками позволит вам в любой момент самостоятельно осуществлять ремонт и обслуживание, не прибегая к помощи специалистов. Все эти неоспоримые преимущества повлияли на то, что сегодня все чаще владельцы гаражей предпочитают самостоятельно устанавливать на них такие ворота. А вы готовы сделать всю работу самостоятельно? Мы ждем ваших ответов в комментариях.

Поделись статьей с друзьями!

Добавить комментарий

Свежие записи

Монтаж автоматики на гаражные ворота своими руками

Автоматические ворота для гаража – Центр строительных технологий Аэлита

Секционные гаражные ворота алютех, цена – шесть 000 грн, Мариуполь, б/у, объявление, продам, куплю.

Гаражные ворота свиблово – Ворота Для Гаража

Монтаж секционных гаражных ворот

Подъёмные ворота своими руками

Наборы «сделай сам» предлагают различные компании, которые учитывают стандартные проемы для гаража и предлагают наиболее популярные готовые решения нескольких цветов на выбор. Они включают в себя все необходимые детали и крепления. И благодаря многочисленным видео урокам пошагового монтажа секционных ворот, процесс монтажа становится понятным и доступным для любого, кто просто умеет обращаться с инструментом.Самостоятельная сборка позволяет вам работать спокойно, а значит, вы выполните качественно каждый шаг инструкции, не будете спешить и не махнете рукой на небольшие погрешности, которые затем могут привести к поломке.

Ворота гаражные гост цена – Ворота Для Гаража

Откатные ворота Alutech с автоматикой под ключ. Цена на автоматические откатные ворота Алютех в Мариуполе

Монтаж ворот в гараже Мариуполь – Ворота Для Гаража

Секционные гаражные ворота – монтаж (фото, видео)

А ведь большинство компаний-изготовителей предлагают комплекты для монтажа секционных ворот своими руками исключительно по таким размерам. Но как быть тем, кто хочет самостоятельно поставить конструкцию, которая не соответствует этим параметрам?Для них есть возможность обратиться непосредственно на производство и предоставить размеры проема. На заводе изготовят все необходимые детали, которые не придется подпиливать или выравнивать.

Монтаж ворот в гараже Мариуполь – Ворота Для Гаража

Секционные ворота: особенности конструкции, плюсы и минусы, алгоритм сооружения, технология монтажа – Легкое дело

Ремонт и техническое обслуживание ворот Hormann

Устройство автоматических гаражных ворот: правила монтажа

Купить монтаж ворот в гараж цена – Ворота Для Гаража

ТамбовСАМЕ – Автоматика для промышленных ворот – Cbx

Срочный ремонт автоматических ворот База для рыбалки Рыбачий Курень

Смотрите еще:

Навигация по записям

Свежие записи

Монтаж секционных ворот своими руками

Во время разработок гаражных ворот перед конструкторами стаяла задача: добиться максимального качества маневренности секционного полотна, с полным сохранением теплоизоляционных и защитных качеств. Как показывают отзывы потребителей – специалистам это удалось.

Монтаж секционных ворот своими руками, первый этап

Современные виды секционных ворот способны решить проблему с обеспечением теплоизоляции внутри помещения и освобождением полезного пространства. Подобной гармонии мастера смогли добиться благодаря особым характеристикам сендвич- полотен, соединённых между собой специальными петлями. Во время монтажа конструкции необходимо придерживаться рекомендаций производителя. Однако умельцы, для которых сделать секционные ворота своими руками является делом чести, все еще остались. Конечно, произвести полноценное изготовление будет практически невозможно, несмотря на наличие всевозможных инструкций и советов в интернете, поскольку это не даст вам гарантий безопасности, но при этом отнимет массу времени.Конструкция работает таким образом, что каждая секция по направляющим из вертикального переходит в горизонтальное положение и остается под потолком, не занимая полезного пространства помещения. При этом для удобства пользования во время монтажа секционных ворот монтируют и торсионную систему с пружинным механизмом. С обеих сторон сборного полотна фиксированы направляющие, оборудованные специальной роликовой системой, обеспечивающей движение подъёмных систем.

Как установить секционные ворота самому, второй этап

Монтаж секционных ворот своими руками – дело непростое, требующее внимания и навыка. Для монтажа потребуется набор монтажного инструмента, дрель, перфоратор и набор измерительных приборов (рулетка, уровень). Если в комплекте с секционными дверями нет крепежных материалов, также следует позаботиться об их приобретении. Размер дюбелей, саморезов и анкеров можно узнать в инструкции. Монтаж противопожарных и защитных ворот следует начинать с обустройства дверного проёма. Производится зачистка непрочного облицовочного слоя, стены из лёгких блоков укрепляются металлическими каркасами. Следующим шагом будет перенос печатной схемы монтажа на дверной проём гаража. Для этого на боковых стенах и потолке отмечаются места креплений горизонтальных и вертикальных профилей, служащих фиксатором скольжения сендвич- полотна.

Как правильно установить секционные ворота, этап третий

Главным требованием корректного монтажа является точность нахождения вертикали дверного проёма и прочность фиксации всех элементов конструкции. Во время монтажа подъёмных ворот запрещено использовать деревянные колышки, монтажную пену и любой другой материал быстро теряющий свои характеристики.

При креплении деталей конструкции следует придерживаться определённой последовательности. Вначале собирается дверное полотно. Затем крепятся механизмы управления гаражными воротами, устанавливаются на свои места дополнительные аксессуары: засовы, замки, ручки и т.д. Следующим шагом стоит монтаж уравновешивающих пружин, поддерживающий в натянутом положении подъёмные тросы. Завершается монтаж крепежом электропривода и установкой ограничителя хода полотна. Для проверки качества сборки, дверное полотно несколько раз открывается и закрывается. При условии знаний и умений обращения с монтажным инструментом, работа по монтаже займёт не более нескольких часов. В случае сомнений и отсутствия навыков, разумнее сразу воспользоваться услугами специалистов.

Видео по монтаже секционных ворот своими руками

Источники:
www.videogram.info, obyvka.com.ua, samplestore.ru, indeal.ru

Следующие виды ворот:

Секционные ворота своими руками

Оглавление:

1. Конструкция секционных ворот
2. Особенности сендвич панели для секционных ворот
3. Давайте приценимся! Секционные гаражные ворота: стоимость
4. У кого купить? Лучшие производители секционных ворот
5. Самодельные секционные ворота: все «за» и «против»
6. Секреты установки секционных гаражных ворот
7. Что делать, когда нужен ремонт секционных ворот?

Гараж за последние десятилетия претерпел кардинальные изменения в своей конструкции. Из простой «коробки», защищающей машину от атмосферных осадков и чужих рук, он превратился в комфортабельную и просторную «квартиру», оснащенную всевозможными «авто-удобствами».

Важную роль в этом «превращении» сыграли гаражные двери. Вместо громоздкой распашной модели, разработчики предложили автовладельцам оригинальные компактные ворота: откатные, секционные, роллетные, подъемно-поворотные. Их конструкция позволяет решить проблему нехватки свободного места и гармонично вписать гараж в любую постройку.

Лидером продаж среди «новинок» являются подъемно секционные ворота, объединяющие в себе главные преимущества своих «родственников».

Конструкция секционных ворот

Конструкторы при разработке секционных дверей поставили перед собой цель: добиться максимальной маневренности полотна без ограничения его взломостойких и теплоизоляционных свойств. Ведь все эти «побочные» эффекты имеются в наличии у других подъемных моделей:

• Рольставни – компактные и маневренные двери, но лишены «тепла» из-за большого количества щелей в полотне
• Подъемно-поворотные ворота – мощные и «теплые» двери, но требуют дополнительного пространства (тамбура) внутри гаража

Сдвижные секционные ворота решают сразу две эти проблемы: они плавно «уползают» под потолок без «захвата» лишней площади и обеспечивают отличную теплоизоляцию помещения.

Такая «гармония» стала возможной, благодаря особой конструкции полотна, которое состоит из соединенных между собой петлями сендвич-панелей. Оно перемещается вверх/вниз с помощью торсионной системы (тросы, валы, барабаны) и уравновешивается пружинным механизмом. Фиксируют с обеих сторон полотно направляющие, расположенные вдоль рамы и потолка. Чтобы уменьшить сопротивление, к бокам панелей прикреплены специальные ролики для секционных ворот, позволяющие им легко скользить по вертикальным профилям и плавно «заезжать» на горизонтальные оси.

Шарики сделаны из износостойкой пластмассы (полиамида) и обеспечивают мягкий и бесшумный ход дверей. Полотно во время движения многократно преломляется: каждая створка разворачивается и укладывается горизонтально потолку.

Уравновешивающие пружины снижают весовую нагрузку дверей, поэтому их легко поднять с помощью ручки, расположенной в нижней части полотна. Ручной замок размещают на любой удобной водителю высоте. Чаще всего двери такого типа оснащают цилиндровым механизмом и выдвижным ригелем.

Устройство секционных ворот надежно защищено от обрыва тросов храповыми муфтами. Они не позволяют упасть полотну, блокируя его движение. Такое предостережение не случайно, так как вес дверей довольно внушительный (100 – 300 кг).

Еще одно приятное для водителя решение – автоматика для секционных ворот. Электропривод избавит от необходимости покидать машину для въезда в гараж. Дверь сама откроется по команде хозяина с помощью электропривода. Для дверного проема стандартного размера (2×4 м) устанавливают линейную модель небольшой мощности (0,2-0,5 кВт). Закрытие автоматических ворот происходит с помощью механизма трансмиссии, который, блокируя двигатель привода, надежно фиксирует полотно.

Дополнительные, но весьма важные удобства – встроенные датчики, размещенные по периметру дверного проема. Они реагируют на двигающийся и неподвижный предмет и останавливают движение дверей, предохраняя их от повреждения.
В случае отключения электричества ворота автоматические секционные можно открыть вручную с помощью специального ключа, который разблокирует механизм. Он отключает привод и позволяет управлять ими в ручном режиме. Даже если вы сразу установили автоматику, для дверей обязательно нужно предусмотреть ручной замок, который может пригодиться в подобных аварийных ситуациях.

Современная автоматика от известных производителей отличается высокой степенью надежности и рассчитана приблизительно на 25 тыс. циклов открытия/закрытия дверей.

Особенности сендвич панели для секционных ворот

Они состоят из двух листов оцинкованной стали, между которыми расположен эффективный утеплитель (например: полиэстер или полиуретановая пена). Изготавливают их в заводских условиях, где так же наносят «рабочие» и декоративные покрытия. Чтобы защитить секционные ворота для гаража от «мостиков» холода, створки между собой не соприкасаются. Между ними устанавливают эластичные пробки, способствующие плотному прилеганию панелей.

Допустимый размер щели между ними – 2-4 мм, но большинство производителей предпочитают «плотный контакт», снабдив края створок специальными пазами («мамка»/»папка»), которые предотвращают случайное зажатие пальцев.
Нижняя «пороговая» панель снабжена эластичным уплотнителем, который «не боится» перепада температур и не позволяет зимой дверями примерзать к полу гаража.

Несмотря на сложную структуру, секционные двери не лишены такого привычного удобства, как входная калитка. Ее можно предусмотреть в конструкции. Но у каждого производителя есть свои ограничения размеров полотна для ее обустройства (чаще всего – оно не должно быть не шире 6 м).

Возможны два варианта калитки: со стандартным и высоким порогом. Встроенные в нее датчики заблокируют движение полотна, если дверь не плотно закрыта. Единственный показатель, который изменится и существенно влияет на такие усовершенствованные ворота подъемно секционные – цена. Модель с калиткой обойдется на 35-40 % дороже стандартной модели без дверей.

Важная информация, которую следует знать, планируя устанавливать секционные гаражные ворота – размеры сендвич-панелей, из которых формируется полотно. Большинство производителей придерживается такого стандарта: 385 мм, 500 мм и 610 мм.

Их толщина:

• 35-45 мм (в зависимости от производителя) – утепленный вариант. По теплоизоляционным свойствам такие сэндвич-панели эквивалентны кирпичной кладке толщиной в полтора кирпича.
• 20 мм – «холодное» полотно. Это «эконом-вариант», который предусмотрен для неотапливаемых гаражей.

Лучше, если ваш дверной проем подходит под заводские размеры панелей, потому что в ином случае нестандартные ворота подъемные секционные, цена которых будет на порядок выше, придется делать под заказ. Да и найти исполнителя весьма трудно, так как за такую кропотливую работу мало кто берется.

Давайте приценимся! Секционные гаражные ворота: стоимость

Важный аспект, который беспокоит автовладельца, решившего приобрести автоматические секционные ворота – цена такого изделия. Большую роль в ее формировании сыграла популярность модели и конкуренция между фирмами-производителями. Если проанализировать их предложения, то на стандартные гаражные секционные ворота цена колеблется в районе 1200 $. А вот верхний ценовой предел может достигать и 10 тыс. у.е.

Такой разброс цен связан с огромным количеством способов декоративной отделки моделей. Элитные секционные ворота, стоимость которых настолько велика, украшают ручной ковкой, вставками из ценных пород дерева, цветного стекла или акрила, авторским дизайном.

Постоянно растущий спрос на этот товар заставляет производителей выдумывать все новые оригинальные оформления моделей. Последняя новинка сезона – продажа секционных ворот панорамного вида. Полотно состоит из теплосберегающих стеклопакетов, обрамленных сеткой из пвх-профиля. Стеклянные вставки могут быть, как полностью прозрачными, так и с цветной «дымкой», рельефом, мозаикой и подсветкой.

Более доступные широкому кругу клиентов изделия окрашены любым оттенком цвета, что позволяет подогнать их дизайн под любой вид постройки. При желании на поверхность полотна можно нанести картинку или украсить его замысловатым рельефом. Весьма популярно покрытие под «дерево», где внешний вид дверей трудно отличить от оригинала. Цена на цветные изделия на 25-35 % дороже стандартного образца.

При всем изобилии предложений автовладельцев интересует вопрос: «как купить секционные ворота дешево?» Есть ли возможности сэкономить без потери качества?

«Секционные ворота собери сам – быстро и без проблем!» Это девиз производителей, которые идут навстречу покупателям, желающим самостоятельно потрудиться над решением данной задачи. Они предлагают готовые комплекты для самостоятельной сборки: «конструктор» сэкономит до 25 % средств от покупки готовой аналогичной модели. Секционные ворота «Собери сам» ни чем не уступают по качеству, клиент сам может подобрать нужные ему технические характеристики элементов. Дизайн моделей универсальный и предлагается несколько возможных размеров дверей под любой гараж.

Для самостоятельной сборки к комплекту прилагается схема монтажа секционных ворот. Она обозначает местонахождение каждого элемента конструкции, указывает последовательность их установки. Это наглядное пособие позволяет корректно собрать двери и правильно разместить рабочие механизмы относительно дверного проема.

К схеме прилагается подробная инструкция по монтажу секционных ворот, где последовательно описан каждый шаг работы. Даже если вы уже сталкивались с установкой таких дверей, все равно обязательно ознакомьтесь с ней. Каждый производитель имеет свои «изюминки» в конструкции, опускание которых отобразится на дальнейших эксплуатационных характеристиках модели. Вовремя прочитанная инструкция по установке секционных ворот позволит избежать этих «подводных» камней.

Рекламные лозунги, типа «Секционные ворота сделай сам из подручных средств» – лишь приманка для доверчивых клиентов. Изготовить расходные детали самостоятельно намного дороже, нежели купить готовые запчасти для работы. Чаще всего таким способом пытаются продать дешевые китайские комплектующие, которые выходят из строя на первых неделях эксплуатации секционных ворот.

ВНИМАНИЕ!

При выборе «конструктора» важно определиться с мощностью двигателя автоматического привода. Ворота секционные, размеры и вес которых больше стандарта, соответственно требуют более сильной «руки». Тоже касается частоты эксплуатации.

У кого купить? Лучшие производители секционных ворот

До недавнего времени изготовление секционных ворот было налажено только за границей. 50-летний опыт позволил занять лидирующие позиции на рынке немецким производителям. Самые «яркие» и надежные из них: Hörmann, Normstahl. Эти фирмы можно назвать законодателями моды и стиля в «мире» гаражных и промышленных ворот. Они прочно заняли свою нишу на мировом рынке, и их продукция считается высшим эталоном качества. Наряду с этими гигантами имеется ряд мелких немецких производителей, активно продвигающих свой товар на территории нашей страны. Например, компании Zaiger, Liftmaster.

Что касается американского рынка, то там преобладают «родные» компании, ревностно охраняющие территорию от европейских «захватчиков». На нашем просторе их продукция представлена фирмами Wayne Dalton, AMARR. Но она не может достойно конкурировать с европейской и отечественной продукцией из-за своей дороговизны.

Итальянские производители NICE, CAME, FAAC выбрали свой «путь» в индустрии дверей и специализируются по производству дверной автоматики. Эти комплектующие для секционных ворот пользуются заслуженной популярностью, благодаря надежности и долговечности механизмов.

Лидером среди отечественных производителей по праву можно назвать компанию DoorHan, которая не только покорила наш рынок, но и достойно представила Россию на европейской площадке. Подхватили «эстафету» белорусские («Алютех») и литовские («RYTERNA») компании, которые выпускают удачные модели секционных дверей среднего и эконом класса.

Слабые попытки прорваться на наш рынок предпринимают китайские компании, но осторожный покупатель вряд ли искусится на «привлекательную» цену, которая формируется за счет низкого качества продукции.

Самодельные секционные ворота: все «за» и «против»

Желание максимально уменьшить растраты и получить удовлетворение от «творческого процесса» толкают водителей, отличающихся технической «смекалкой», к разработке самодельных моделей секционных дверей.

Но не все так просто. Сложность конструкции сводит на нет усилия самоучек или настолько увеличивает затраты, что выгоднее использовать заводские запчасти для секционных ворот, нежели изготавливать их самостоятельно. К этому выводу мы пришли, изучив чертежи предлагаемых в интернете популярных самоделок и подсчитав временные затраты на их осуществление.

Секционные гаражные ворота своими руками отличаются ненадежностью конструкции, а срок их эксплуатации предвидеть сложно. Особенно это касается элементов безопасности, которые предусмотрены в заводских моделях. Ведь аварийное падение полотна может привести к повреждению машины или человеческим жертвам.

Рациональный способ сэкономить – использовать оригинальные чертежи ворот секционных и по ним собрать свою конструкцию из более дешевых заводских деталей. Но и здесь следует учесть факт их «совместимости» и «универсальности». Часто используют б/у механизмы от надежных производителей, которые еще не исчерпали свой ресурс.

Если нет желания возиться и искать расходный материал на «блошиных» рынках – приобретайте вышеупомянутые заводские комплекты для самостоятельной сборки. Установка секционных ворот своими руками даст вам ту «разумную» экономию, при условии вашего желания и аккуратности в работе. Эти модели довольно «вредны» и требуют предельно точного размещения всех деталей конструкции. Но подробная схема сборки секционных ворот, прилагаемая производителем, значительно упрощает работу. Главное, уметь правильно ее «считать» и перенести на свой дверной проем.

Из всего сказанного можно сделать вывод насчет самоделок: маленький и спорный аргумент «за», перевешивают многочисленные и крупные факты «против».

Секреты установки секционных гаражных ворот

В этом пункте мы хотим коротко остановиться на самых важных моментах монтажа дверей. Особенно это полезно для тех, кто все-таки решился заняться им самостоятельно.

Установка секционных ворот требует свободного пространства вокруг дверного проема:

• До потолка – 30 см
• По бокам – 45 см

Приведенные размеры максимальные. Допускается некоторое их отклонение в меньшую сторону, но в установленных производителем рамках.

Монтаж секционных гаражных ворот следует начать с подготовки проема. Его очищают от непрочного облицовочного слоя. Если гараж сделан из легких блоков, то стену следует укрепить металлических каркасом.

Для работ потребуется: перфоратор и дрель (с функцией шуруповерта), набор монтажного инструмента, победитовых сверл и измерительных приборов (уровень, рулетка). Если в комплекте нет крепежных материалов, то следует так же запастись ими.

ВНИМАНИЕ!

Перечень и размер требуемых дюбелей, анкеров и саморезов обязательно указан в инструкции. Не откланяйтесь от их заданных размеров и не экономьте на качестве!

Схема установки секционных ворот переносится на ваш дверной проем. Для этого на стенах отмечают места крепления несущих элементов конструкции: вертикальных и горизонтальных профилей, фиксирующих движение панелей.
Как установить секционные ворота так, чтобы они служили долго и надежно?

Основное правило корректного монтажа – «плотная» фиксация всех деталей и точно выставленная вертикаль дверного проема. Запомните, эти двери «не потерпят» малейшего перекоса!

Во время установки несущих элементов запрещается использовать монтажную пену или деревянные колышки для выравнивания конструкции. Если требуется регулировка секционных ворот, то для этих целей необходимо предусмотреть «разнокалиберные» металлические подкладки.

Все несущие детали крепятся в последовательности, указанной в инструкции. Затем собирается полотно, начиная от его нижней панели. Когда все секции прикреплены, то следует позаботиться о плотном прилегании верхней створки к нащельнику. Этого добиваются с помощью регулировки верхних кронштейнов.

Следующими крепят механизмы управления воротами и дополнительные аксессуары (ручка, замки, засов и т.п.), после чего приступают к монтажу уравновешивающих пружин. Их следует установить таким образом, чтобы подъемные тросы были всегда натянуты.

Завершается монтаж ворот крепежом ограничителя хода полотна и электропривода (если он предусматривается). Двери несколько раз открывают/закрывают, чтобы проверить легкость хода полотна.

Все указанные выше действия (подробнее каждый шаг описан в прилагаемой к дверям инструкции) следует выполнять с аккуратностью и предельной точностью. Не поленитесь перепроверить правильность установки всех несущих элементов конструкции строительным уровнем.

На всю работу уйдет несколько часов, при условии подряда из 1-2 добровольных помощников.

Что делать, когда нужен ремонт секционных ворот?

Сразу успокоим читателя, что при условии корректного монтажа ремонт подъемно секционных ворот скоро не понадобится. Его потребность возникнет при случайном повреждении ворот автотранспортом (самая частая причина!) или же при износе запчастей.

Фурнитура для секционных ворот легкодоступна в продаже, и при ее замене не должно возникнуть сложностей. Надежный производитель дополнительно предлагает своим клиентам сервисные услуги. Для этого к каждой двери прилагается информационная наклейка, которую крепят на внутренней стороне полотна. Она помогает не забыть название модели дверей и их каталожный номер, что облегает поиск нужных запчастей. Но не исключен вариант, что «мелочный» ремонт вам предложат сделать самому.

Что касается более серьезных поломок (обрыв троса, выход из строя электропривода и т.п.), то здесь без мастера не обойтись. К нему следует обратиться и тогда, когда вы заметили отклонения в нормальной работе ворот: лишний скрип, затрудненный ход полотна и т.п. Профилактические мероприятия и вовремя сделанная «поправка» – предотвратят более сложные и «дорогие» проблемы.

Откуда чаще всего ждать неприятностей?
Хит-парад «популярных» поломок секционных ворот:

• Износ роликов
• Повреждение секций полотна
• Износ уравновешивающих пружин
• Поломка подвижных частей механизма
• Выход из строя привода

3 простых проекта гаражных ворот своими руками | Домашние дела

Итак, вы только что добрались домой после долгого рабочего дня и готовы устроиться, расслабиться и расслабиться. Жаль, что ваша гаражная дверь этому мешает. После нажатия на пульт дверь начинает подниматься, но резко останавливается всего в нескольких футах в воздухе. Просто тебе повезло, правда? Теперь, прежде чем вы это заметите, прошло 10 минут, а вы все еще возитесь с гаражом.

… А может, проблема не в том, чтобы открыть дверь. Возможно, у вас проблема с непогодными уплотнителями или гниющей отделкой. Все это обычные проблемы износа, возникающие с течением времени. К счастью, у нас есть несколько простых пошаговых инструкций о том, как вы можете исправить их самостоятельно.

Установка новых погодных уплотнений

Не позволяйте летним температурам перегреть ваш гараж, а зимним – заморозить. Вместо этого используйте погодные уплотнения, чтобы контролировать воздух. Этот проект можно выполнить за один день всего за 100 долларов в гараже обычного размера.Узнай как установить и сделай сам.

Материалы:

• Гидроизоляция V-образная
• Отвертка
• Ножницы
• Мыло для мытья посуды
• Герметик
• Винт 1 дюйм
• Сверло
• Клей
• Порог

Шаг 1: Измерьте дверь гаража на уплотнение

Перед заменой водонепроницаемого уплотнения важно получить правильные размеры для упора гаражных ворот, который вы собираетесь покупать.Начните с определения ширины, высоты и толщины вашей двери. Затем пора отправиться в магазин домашнего центра. Пока вы там, вам нужно будет купить уплотнитель с V-образной полосой, который представляет собой трубку, заполненную внешним герметиком (водонепроницаемым герметиком). Если у вас деревянная дверь, в нее также входит банка герметика для дерева. Для более мощного уплотнения можно использовать резиновый порог или планку из дерева.

Шаг 2: Удалите старую пломбу двери гаража

Через двери гаража DDM

После того, как вы измерили и собрали эти материалы, поднимите дверь примерно на 6 футов в высоту, чтобы направляющая не мешала уплотнению.Затем начните вытаскивать старую резину. При необходимости можно использовать отвертку, чтобы открыть гофрированные концы гусениц. Возможно, вам придется разрезать их на куски, если их действительно сложно поднять.

Через Pretty Handy Girl

Вы не хотите, чтобы на воротах гаража оставалась грязь или коррозия, поэтому очистите их с помощью отвертки и жесткой щетки. Затем ножницами нарежьте уплотнитель до необходимой длины.

Нанесите средство для мытья посуды и смажьте резину.Затем вам нужно продеть Т-образные края в направляющую уплотнения и продеть ее через дверь гаража. На этом этапе главное – терпение. Помните, что проталкивание и втягивание пломбы в гусеницу – это не простой процесс, даже при использовании второй руки.

В деревянном гараже оторвите прибитую резиновую прокладку и прикрепите деревянную прокладку. По мере высыхания подготовьте алюминиевую гусеницу, нарезав ее до необходимой длины. Затем поместите направляющую в герметик и убедитесь, что она плотно закреплена в нижней части двери.Затем, используя 1-дюйм. саморез, просверливаем дорожку за дверью.

Подготовьте участки внутри дверных секций, удалив грязь и мусор тряпкой и бытовым чистящим средством. Будьте осторожны при этом, чтобы не защемить пальцы. Затем порежьте уплотнитель на части, равные ширине двери, и загните складку так, чтобы буква «V» была обращена наружу. Поместите прозрачную полосу между секциями гаражных ворот, оторвите липкую основу и приклейте ее на место. Повторите это для каждого раздела.

Шаг 3. Установите порог

Через Pinterest

А теперь пора встать на порог! Начните с хорошей очистки бетона водой и обезжиривателем. После того, как она смыта и высохнет, следуйте инструкциям на этикетке и выдавите клей. Затем выровняйте деревянную полоску вдоль выступа внутри гаражных ворот и прорежьте ее по ширине проема. Осторожно прижмите дверцу к порогу, убедившись, что бугорок соединяется с дверным уплотнением.Оставьте дверь плотно закрытой у порога, пока клей не высохнет.

Шаг 4: Установите стопор

Via House logic

Наконец, дверной ограничитель необходимо сдвинуть к двери, чтобы виниловое уплотнение изгибалось почти под углом 45 градусов. Затем пригвоздите упор к месту с помощью алюминиевых гвоздей 1-1 / 2 дюйма.

Замена гниющей кромки

Гаражная отделка защищает ваши ворота от воды и непогоды. Если обрезка становится рваной и старой, с вероятностью 90% она гниет и ее необходимо заменить.Хорошая отделка гарантирует не только красивый внешний вид гаражных ворот, но и их защищенность изнутри.

инструментов, которые вам понадобятся:

• Лом плоский
• Молоток
• Плоскогубцы диагональные
• Торцовочная пила
• Отделка из кедра, 3/4 дюйма на 3 дюйма на 96 дюймов
• Шпильки из ели, 2 на 6 на 96 дюймов (для внутренней отделки по периметру)
• 2-дюймовые гвозди
• Герметик
• Краска

Шаг 1. Снимите обшивку

Поместите кончик плоского лома под облицовку.Используя молоток, надавите на его спину и вдавите до упора. Затем вам нужно будет потянуть за лом, чтобы снять обшивку. Выньте лом и поместите его на 24 дюйма влево или вправо. Затем вставьте наконечник и продолжайте удалять оставшуюся обрезку. Проделайте эту процедуру и вокруг гаражных ворот.

Шаг 2: Удаление гвоздей

Возьмите накладку в руки и двигайте ею вперед-назад, пока она не отсоединится. Не паникуйте, если он рассыпется на куски, это нормально.Удалите все оставшиеся гвозди изнутри рамы гаражных стоек с помощью молотка и диагональных плоскогубцев.

Шаг 3: Измерьте верхнюю часть гаражных ворот

Теперь вам нужно определить размеры верхней части гаражных ворот как внутри, так и снаружи. Если облицовка находится только на внутренней стороне дверного проема, снимите размеры только для внутренней верхней двери. С помощью торцовочной пилы отделите два куска обрезков нужного размера.

Шаг 4: Обрезка гвоздя по отношению к раме

Вставьте накладку и поместите ее с помощью молотка, прибив накладку к раме.Обязательно разделяйте гвозди через каждые 8 ​​дюймов.

Шаг 5: Поместите в гвозди

Измерьте обшивку, которая проходит вдоль верхней внешней двери до внешних углов каждой вертикальной детали обивки, которую вы только что прикрепили. Затем вырежьте кусок обрезки этого размера и поместите гвозди в верхнюю часть обрезки рамы заголовка, разделяя гвозди через каждые 8 ​​дюймов. Если облицовка расположена на внутренней стороне двери, определите ее размер и вырежьте накладку, чтобы она поместилась между двумя вертикальными частями. Затем поместите гвозди от заголовка вниз.

Шаг 7: Покраска

Проведите достаточным количеством герметика по периметру новой отделки, как внутри, так и снаружи. Закройте все отверстия от гвоздей, трещины, стыки и швы герметиком. Пришло время рисовать! Вы должны сделать это, используя краску для наружных работ.

Очистка ржавой дверной направляющей

Направляющие для гаражных ворот позволяют поднимать или опускать дверь. Так что представьте, были ли ваши гусеницы ржавыми или поврежденными. Ваша дверь не будет двигаться так легко, тихо или плавно, как должна, верно? Вот почему важно следить за своими следами, чтобы избежать раздражающих шумов и сбоев, которые исходят от ржавых.Вот как:

Шаг 1: Удаление грязи и пыли

Для начала возьмите распылитель и наполните его горячей водой и жидким моющим средством. Горячая вода помогает удалить твердые и стойкие масла / смазки. Теперь используйте спрей, чтобы удалить грязь или пыль с ворот гаража, по одной секции за раз. Сразу же после распыления каждого участка протрите и протрите его тряпкой.

Шаг 2: Удаление ржавчины

Via Garatec

Ржавчину можно удалить, протерев стальным деревом.А для действительно сильной ржавчины вы можете использовать наждачную бумагу или губку для песка, которая поможет краске лучше держаться на поверхности. Затем соберите несколько чистых тряпок, поместите их в уксус и удалите остатки ржавчины.

Шаг 3. Нанесите слой грунтовки

Теперь вам нужно нанести слой грунтовки на обработанное место. Когда он полностью высохнет, нанесите второй слой. Имейте в виду, что для полного высыхания первого слоя может потребоваться до двух часов.

Шаг 4: Покрасьте дверь

Наконец-то пора закончить краской.Убедитесь, что вы покрасили обработанный участок в тот же цвет, что и остальная часть гаражных ворот. Вы же не хотите привлекать внимание к своему некогда заржавевшему месту. Подождите, пока краска высохнет между слоями.

Со всеми обычными предметами износа в вашем доме и вокруг него, пусть ваша дверь гаража будет наименьшей из них. Воспользовавшись этими пошаговыми инструкциями, вы сможете вернуть свою работоспособность как новенькую! Как и в случае любых других неожиданных поломок бытовой техники, сэкономьте время и беспокойтесь, получив защиту с помощью плана гарантии для дома с AHS.

Clivona Burse
American Home Shield Intern – Мемфис, TN

Кливона Э. Берс использует каждый день как возможность продвигаться и учиться в городе, который она называет своим домом – Мемфисе. Она недавно окончила Университет Мемфиса с отличием с дипломом Magna Cum Laude, где специализировалась в журналистике, уделяя особое внимание связям с общественностью. Теперь Кливона надеется получить степень MBA в области маркетинга. Когда она свободна от своей напряженной учебы и работы, она любит путешествовать, читать и проводить время с близкими.

DSA Как построить секционные гаражные ворота

Секционные гаражные ворота – одна из самых популярных форм гаражных ворот. Обычно они состоят из трех-восьми отдельных секций, которые затем устанавливаются горизонтально, шарнирно и скрепляются вместе.

В этом блоге мы расскажем, как построить секционные ворота для своей собственности.

Измерьте место установки секционных гаражных ворот

Во-первых, вам нужно знать точную ширину и высоту проема, для которого вы собираетесь строить дверь.Затем разделите измеренную высоту на количество панелей, которые вы собираетесь использовать в своей двери.

Хотя секционным гаражным воротам требуется всего около 250 мм высоты над головой, вам нужно убедиться, что у вас есть столько места, чтобы поиграть в гараже, прежде чем приступать к работе.

Раскрой панелей

Обрежьте панели в соответствии с указанными вами размерами – панели секционных гаражных ворот можно изготавливать из самых разных материалов. Среди самых распространенных – дерево, алюминий, сталь, стекло и винил.

Возьмите измеренную ширину двери и вычтите два или пять сантиметров. Затем вам нужно будет отрезать два куска деревянных гвоздей 1½ на 2 дюйма до этой новой ширины. Повторите процесс для высоты: снова возьмите 5 см от первоначального размера деревянных шпилек. Поместите между деталями ширины, чтобы получилась прямоугольная рамка, и прибейте и склейте.

Повторите этот процесс для других панелей, которые вы делаете.

Фитинг

Вырежьте три листа фанеры и поместите их в рамы, которые вы создали на предыдущем шаге.Затем прибейте ролик к верхней и нижней части более короткой стороны каждой панели, чтобы на каждой панели было четыре ролика. Прикатайте панели к направляющей и прикрутите петли, когда панели находятся в закрытом положении – например, когда они находятся друг над другом.

Прикрепите панели друг к другу, и готово: полное руководство по созданию секционных гаражных ворот. Если у вас есть какие-либо вопросы о процессе, не стесняйтесь обращаться к дружелюбной и профессиональной команде Door Systems Australia.
