Сборка дверной коробки – подробная инструкция и фото
Главная » Двери
Опубликовано: Рубрика: ДвериАвтор: admin
Дверная коробка приобретаемая вместе с дверью, за редким исключением представляет собой комплект заготовок, которые необходимо собрать самостоятельно.
У нас имеются три бруса, с покрытием аналогичным дверному полотну и выполненные с приличным запасом. Сборка дверной коробки — это процесс запиливания двух участков в месте соединения, подгонка вертикальных стоек по высоте и собственно само соединение.
При этом соединение двух вертикальных стоек с вершком (верхней частью коробки) может происходить за счет запила двух соединяемых деталей под угол 45 градусов, либо в прямую, с выбором четверти.
На качество запила под 45 градусов влияет масса факторов — начиная от точности настройки торцовочника, остроты диска, точности установки детали в станке и других мелочей незаметно влияющих на конечный результат. Кроме того, само соединение после даже качественного запила, не такое простое дело. Выполнить сверление и закручивание саморезов когда две части норовят съехать от намеченной позиции довольно трудно.
Поэтому, в случае сомнений и отсутствия опыта, рекомендую состыковывать под 90 градусов. Как это лучше сделать?
Прежде всего необходимо померить ширину дверного полотна. То что в магазине его представили как 600, 700, 800 или 900 миллиметровое совершенно не значит что оно имеет точно такой размер. К примеру, дверь которую я устанавливаю имеет ширину 797 мм. Поэтому, собирая коробку, добиваемся получения ширины конструкции равной результату вашего измерения плюс 6 мм.
Для соединения двух деталей имеющих в своем профиле «уступ» (притвор), необходимо его срезать. Делается это на вершке, при этом боковая стойка должна быть отторцована. Сделав разметку, запиливаем уступ на необходимую ширину ножовкой с мелким зубом не доходя несколько миллиметров до основания. Затем срубаем его стамеской и подчищаем до получения ровной плоскости.

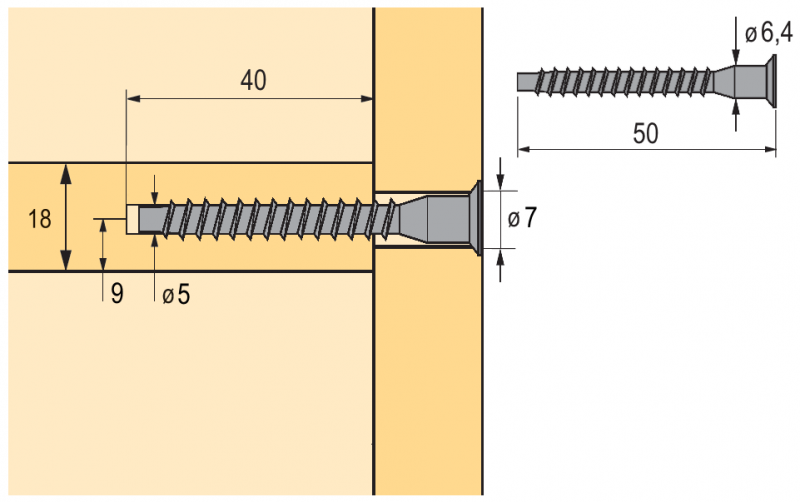

Сборка дверной коробки осуществляется на саморезы длинной от 51мм. до 75 мм. и в некоторых случаях — 100 мм. Саморезы закручиваются только с предварительным просверливанием. Сверло используем диаметром не превышающим 0,7 диаметра самореза. Первая сборка производиться на два самореза в каждом соединении так чтобы только «прихватить».
Измеряем расстояние от отметок до пола, в левой и правой стороне проема. Если есть разница, запоминаем на сколько миллиметров и на какой стороне значение больше. Вдвоем, осторожно укладываем дверное полотно в собранную коробку.
Придерживая дверное полотно, постукивая по вершку, добиваемся образования сверху двери равномерного зазора величиной 2,5 — 3 мм. Затем размечаем длину боковых стоек.
При ровных полах и отсутствии ковров, просвет под дверью должен составлять 8-10 мм. Делаем отметку на той стойке, которая по результатам наших измерений качества пола встанет на место меньшего из двух значений.
На второй стойке — добавляем разницу полученную при измерениях. В результате мы сделаем разметку и запилим стойки коробки так, чтобы они четко стояли на полу и не было под ними просветов. И еще одна разметка — место врезки петель в коробку. Вставляем петли в сделанные выборки в двери и прижимая угольник переносим контуры на коробку.
Рекомендации делать разметку на коробке под врезку петель с помощью рулетки, мягко говоря рассчитаны для людей с большим опытом.
При использовании технологии описанной в статье, вы избежите ошибок.
И еще один момент, перед выниманием дверного полотна и разборкой коробки для врезки петель и отпила по высоте. Обратите внимание на величину зазора слева и справа от дверного полотна рядом с вершком. Когда вы разберете коробку, можно внести коррективы перед окончательной сборкой. При выполнении окончательной сборки используйте 2-3 самореза на каждом соединении. Продолжение
Рубрика: Двери
0
Понравилась статья? Поделиться с друзьями:
Сборка дверной коробки своими руками. Ремонт своими руками
Межкомнатные двери обычно продают в разобранном виде, следовательно, остро становится вопрос самостоятельной сборки дверной коробки. Не стоит сразу же обращаться к специалистам, чьи услуги стоят достаточно дорого. Помните, что для сбора своими руками дверной коробки не обязательно наличие специального образования.
Достаточно просто владеть информацией. Далее пойдет речь о сборке дверной коробки качественно и самостоятельно.
Итак, купив межкомнатные двери, вы получаете своего рода конструктор из полотна двери и дверной коробки в виде профильного бруса (из дерева или МДФ) с замками и петлями. И остается собрать это все в единую конструкцию.
Прежде всего не стоит спешить. Подробно изучите вопрос о самостоятельной сборке дверной коробки, продумайте все свои шаги, а потом уже приступайте к работе. Помните, что осмысленные и аккуратные действия будут залогом качественного результата.
Создание заготовки. Необходимо наметить требуемые размеры коробки. Это важный и один из самых ответственных этапов, ведь ваша коробка должна до миллиметров совпадать с размерами дверного проема (как по высоте, так и по ширине и в пороге, если он нужен).
Расчет высоты стоек. Очевидно, что высота стойки коробки будет равна высоте дверного проема. Стандартные типоразмеры двери по высоте составляют 2 метра.
Для расчета стоек к этой длине необходимо сделать допуски на зазоры между полотном двери, порогом и плоскостью лутки по 2-3 мм. Если при установке порог не предусмотрен, то нижний допуск делают 1 см, чтобы дверь при открытии не цепляла пол. Итак, высота стоек будет равна высоте дверного полотка плюс верхний и нижний допуск (например, в случае с луткой и порогом получим 2 м плюс 3мм и плюс 3мм – 2м 6мм, а без порога результат составит 2м 13 мм ).
Расчет порога и верхних перемычек. Эти две части устанавливаются по одинаковому принципу. Для начала определимся с длиной этих составляющих. Длина будет включать в себя ширину дверного проема, зазоров с обеих сторон по 3 мм, толщины профильного бруса вертикальных стоек. Для установки в заготовке под порог и перемычку делаются выборки – срезают часть выступающей лутки (в нее упирается дверь при закрывании). По ширине срез составляет максимальную ширину стойки. Пропилы выполняются пилой с мелкими зубьями (откладываются от края заготовки).
Детали устанавливают вертикально, лишнюю часть скалывают. Собранную коробку необходимо свинтить.
Собираем дверную коробку. Для скручивания коробки используют саморезы по дереву длиной более 55 мм. Для предотвращения трещин на брусе, перед вкручиванием самореза просверливают отверстие на несколько миллиметров меньшего диаметра. Для обеспечения достаточно жесткости конструкции, в каждом месте вкручивают минимум два самореза.
Установка навесов. Далее необходимо соединить дверное полотно и коробку. Для этого на дверное полотно ввинчивают навесы, и вкладывают его в дверную коробку. Работы проводят в горизонтальном положении конструкции. Полотно необходимо выставить внутри коробки, чтобы зазор со всех сторон был одинаковым (3 мм) и на дверной коробке отметить положение навесов. Совет: для контроля зазора в 3 мм можно использовать обыкновенную школьную линейку, толщина которой совпадает с требуемым значением зазора. Далее дверь вынимают и в коробке делают посадочные места под навесы при помощи стамески.
Остается только прикрутить навесы и собрать дверь в единое целое.
После выполнения этого простого алгоритма ваши межкомнатные двери готовы к установке в дверной проем.
