14. 02.2021Рубрика: НасосыАвтор: a-admin

Без насоса не обойтись в загородном доме или на даче, особенно если у вас есть искусственный водоем или скважина. Выбор этого оборудования зависит от множества нюансов, каждая модель имеет свои характеристики, достоинства и недостатки. При этом можно заранее ознакомиться с особенностями отдельных типов изделий, что значительно упростит процесс покупки. Отдельного внимания заслуживает самовсасывающий поверхностный насос.

• Что представляет собой насос поверхностного типа
• Достоинства и недостатки поверхностных насосов
• Как работает самовсасывающий насос
• Принцип работы и особенности центробежного прибора
• Как работает вихревой насос поверхностного типа
• Самовсасывающие модели с эжектором
• Видео: принцип работы эжектора

О главной отличительной особенности изделия говорит само его название. Оно легко эксплуатируется на поверхности земли, не требуя погружения в жидкость. Вода перекачивается с помощью подключенных к прибору шлангов – заборного и подающего. По первому происходит подъем жидкости из источника, а по второму осуществляется излив.

Поверхностный самовсасывающий насос широко используется для перекачивания воды из открытых источников (прудов, бассейнов), неглубоких колодцев (до 7 м), полива сельскохозяйственных насаждений. Он также может выступать отдельным элементом насосной станции и служить для закачивания воды в накопительную емкость.

Использование поверхностного насоса

Материалом для изготовления таких приборов служит чугун, нержавеющая сталь или пластик. Последний предпочтительнее, так как пластиковые модели имеют малый вес, хорошую влагостойкость и устойчивость к коррозийным процессам. При этом их стоимость может быть на порядок выше, чем у аналогов из чугуна и стали.

Прибор с пластиковым корпусом

Принцип работы, материал изготовления, допустимые условия эксплуатации – эти и многие другие моменты определяют достоинства и недостатки самовсасывающих насосов поверхностного типа.

К достоинствам таких приборов для перекачивания воды можно отнести:

• Удобство обслуживания – чистка, ремонт. Погружную модель иногда не так просто извлечь из скважины, чтобы определить поломку.
• Мобильность. Компактные размеры и небольшой вес изделий позволяют без труда менять их месторасположение на участке. Однако слишком удалять прибор от водоисточника не следует.
• Простоту установки. Необходимо лишь подключить шланги и надежно установить устройство на поверхности земли.
• Относительно невысокую цену. Для сравнения: использующиеся на большой глубине погружные модели имеют большую мощность, степень влагостойкости и прочности. За счет этого их цена может в 2-3 раза превышать цену поверхностных насосов.
• Возможность использования их в составе насосных станций.
Насосная станция на базе прибора поверхностного типа

При указанных достоинствах самовсасывающие насосы поверхностного типа имеют и ряд существенных недостатков.

• Малая глубина всасывания (до 7 м). Оснащение изделия эжектором позволит увеличить этот показатель.
• Небольшой напор воды, которого достаточно для полива садового участка, но не всегда достаточно для качественного водоснабжения дома.
• Чувствительность к загрязнениям в воде.
• Некоторые модели работают слишком шумно.

Тщательно взвесьте все «за» и «против», оцените условия эксплуатации изделия, прежде чем сделать выбор.

По принципу работы поверхностные самовсасывающие насосы принято разделять на центробежные и вихревые.

Принцип работы и особенности центробежного прибора ↑

Работа центробежных моделей основана на движении рабочего колеса (крыльчатка) внутри его корпуса и создании центробежной силы, продвигающей воду.

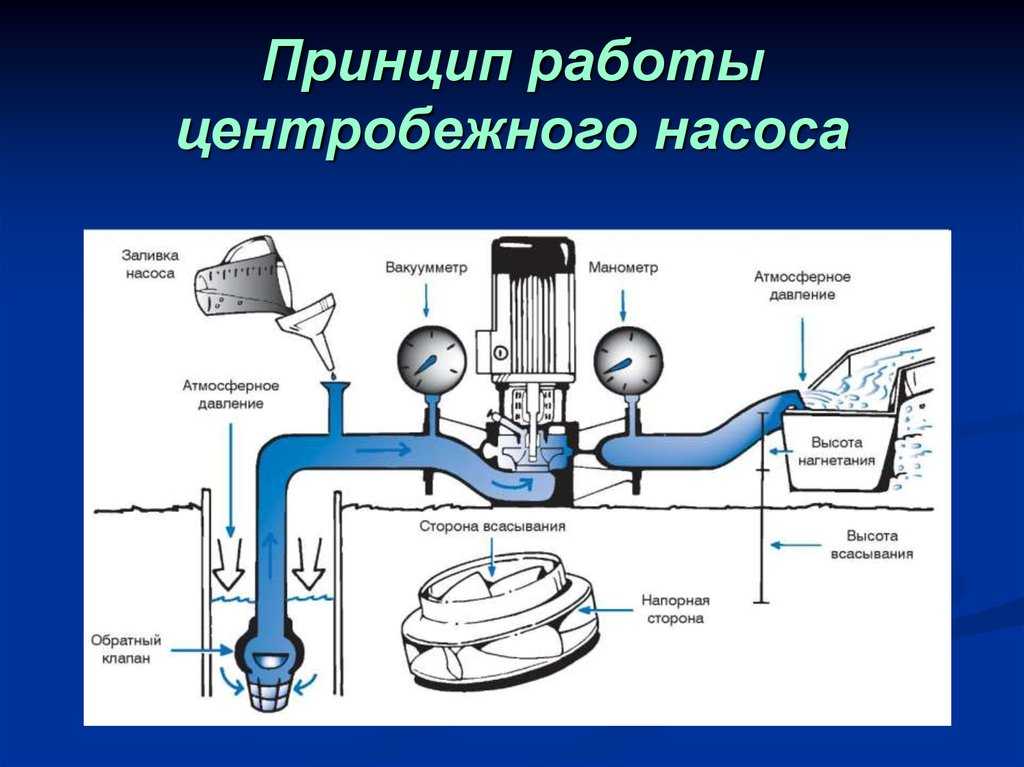

Схема работы центробежного насоса

Последовательно это выглядит следующим образом:

• Корпус прибора полностью заполняется водой для вытеснения из него воздуха.
• При его включении начинается движение рабочего колеса, создается центробежная сила, выталкивающая воду к выпускному отверстию.
• При этом в зоне заборного отверстия создается разряжение, провоцирующее засасывание нового объема жидкости.
Заполнение рабочей камеры водой перед включением прибора

Обратите внимание: если крыльчатка одна, то говорят об одноступенчатой системе движения воды, если две и более – о многоступенчатой.

Центробежные модели ценятся за высокий КПД, возможность перекачивания больших объемов воды (актуально для водообеспечения дома), компактные размеры и простоту устройства. Они также характеризуются меньшей чувствительностью к загрязнениям, чем вихревые аналоги.

Самым значимым недостатком является невозможность работы прибора с воздухом. Крыльчатка не может генерировать всасывающую силу из воздуха в камере. Более того, если в «рукаве» насоса образуется воздушная пробка, то процесс перекачивания воды может приостановиться.

Как работает вихревой насос поверхностного типа ↑

Вихревые насосы предназначены для работы с малозагрязненной водой без абразивных частиц, способствующих их быстрому износу и поломкам.

Однако они значительно превосходят центробежные модели в том, что всасывающее усилие может быть сгенерировано из смеси воздуха и воды или одного воздуха.
Схема вихревого насоса

Эти приборы гораздо больше подходят для орошения земельных участков, чем для водоснабжения дома. При этом они с успехом могут комбинироваться с центробежными моделями, образуя многоступенчатую систему перекачивания воды.

Что касается устройства такого изделия, то вращающимся элементом является уже не крыльчатка, а импеллер – рабочее колесо, заключенное в кольцо. При эксплуатации в  камере насоса воздух удаляется через отводящую трубу, а отделенная от него вода за счет движения импеллера вытесняется к подающему шлангу.

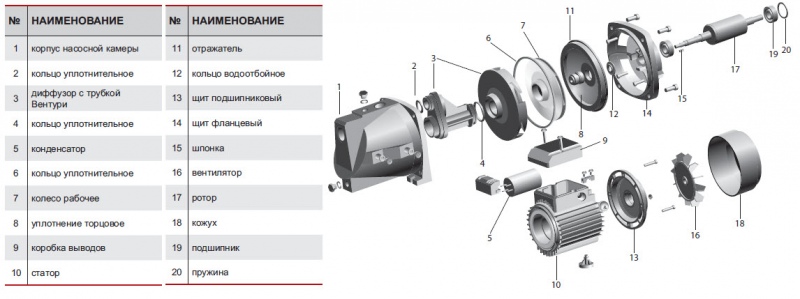

Место импеллера в устройстве прибора

При этом образуется эффект рециркуляции воды, вызывающий разряжение во всасывающей камере. Это обеспечивает приток нового объема жидкости. По схожему принципу работает и эжектор.

Самовсасывающие модели с эжектором ↑

Эжектор – нехитрое устройство, позволяющее существенно увеличить глубину всасывания насоса. Его работа основана на разделении потоков воды, ее рециркуляции. Часть воды, которая поднимается из источника, возвращается в эжектор и на большой скорости изливается через его сужающееся сопло.

Она попадает в смеситель, где создает разряжение, обеспечивающее приток жидкости из всасывающей камеры. Затем происходит стандартное движение воды через прибор и ее излив по подающему шлангу.

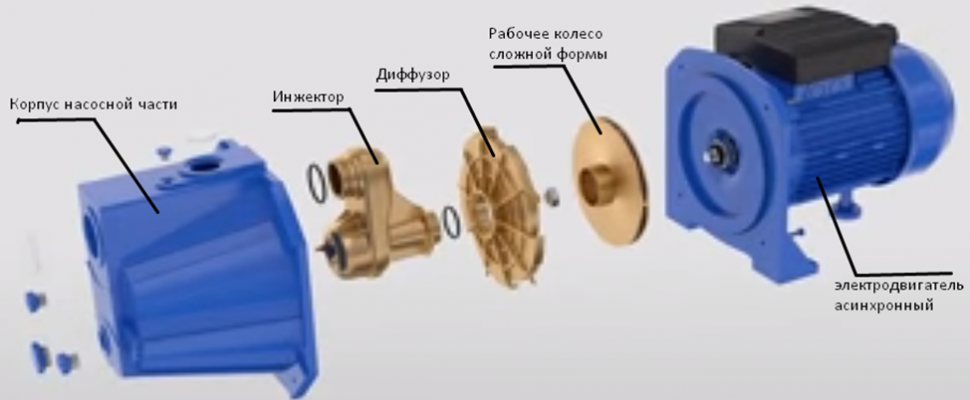

Поверхностный насос с внешним эжектором

Эжектор может быть встроенным или внешним. При наличии первого процесс рециркуляции происходит непосредственно в приборе, что позволяет сохранить его компактные размеры. Однако при работе такого изделия имеет место сильный шум, препятствующий его эксплуатации в доме или непосредственной близости от него. Оптимальный вариант размещения насоса со встроенным эжектором – отдельная постройка.

Встроенный эжектор позволяет увеличить глубину всасывания всего лишь на 3-5 метров. Внешнее устройство увеличивает этот показатель до 30-50 метров, но при этом снижается КПД насоса. Для него также требуется установка дополнительной трубы для обеспечения рециркуляции.

Видео: принцип работы эжектора ↑

Таким образом, поверхностный самовсасывающий насос вполне способен удовлетворить бытовые потребности в воде. Если выбор прибора, его подключение к насосной станции или установка эжектора вызывают затруднения, вы всегда можете обратиться к специалистам. Квалифицированная помощь в этом вопросе – залог долговечности насоса и вашего спокойствия.

0 1 721 просмотров

Понравилась статья? Поделиться с друзьями:

Что это такое и как они работают

Самовсасывающие насосы представляют собой особый тип жидкостных насосов, предназначенных для подачи требуемой жидкости в полость или корпус насоса, необходимой для запуска процесса перекачки. Это открывает потенциал для повышения эффективности работы на технологических установках, где насосы используются для различных повторяющихся, но прерывистых операций.

В санитарно-гигиенической обрабатывающей промышленности насосы включаются в технологические линии для выполнения нескольких различных задач.

Насосы используются для:

• перемещения продуктов по технологическим линиям
• перекачки жидкостей CIP (мойка на месте) для очистки и дезинфекции труб и компонентов
• перекачивания жидкостей из одного резервуара для хранения в другой и бочки

Некоторые насосы сконструированы таким образом, что в камере или корпусе насоса всегда имеется необходимая пусковая жидкость. Это так называемые самовсасывающие насосы. Другие насосы требуют добавления пусковой жидкости в насос перед началом работы. Ни один тип насоса не превосходит другой по своей сути: это просто зависит от того, для чего насос используется и как часто.

Как работает самовсасывающий насос

Некоторые типы насосов спроектированы так, чтобы быть автоматически самовсасывающими. Насосы такого типа имеют рабочие детали с жесткими допусками, которые улавливают жидкости в корпусе насоса, предотвращая их возврат со стороны нагнетания насоса на сторону всасывания, когда насос не работает.

В этих типах насосов постоянное присутствие жидкости в корпусе насоса позволяет насосу лучше справляться с так называемыми «воздушными карманами» . Воздушные карманы — это скопление пузырьков воздуха в рабочем механизме насоса, которые могут нарушать его правильную работу.

Большинство жидкостных насосов, используемых в санитарно-обрабатывающей промышленности, представляют собой насосы центробежного типа.

Центробежные насосы:

• Простой
• Прочный
• Относительно недорогой
• Идеально подходит для перекачивания воды и других жидкостей с низкой вязкостью, таких как растворы CIP, в условиях, когда условия всасывания затруднены

часто предпочтительна конструкция насоса, включающая вакуумный насос и положительное уплотнение, расположенное близко к выпускному отверстию. Это позволяет центробежному насосу V-образного типа легко создавать вакуум до тех пор, пока он не заполнится жидкостью.

Однако стандартные центробежные насосы не предназначены для самовсасывания. В отличие от уже описанных типов насосов, стандартные центробежные насосы не задерживают жидкости, когда они не используются, хотя технические модификации корпуса насоса могут позволить некоторым из этих типов насосов быть самовсасывающими.

В центробежных насосах насосное действие происходит, когда рабочее колесо вращается в жидкости внутри полости или камеры насоса, вытесняя жидкость и заставляя ее течь в выпускное отверстие насоса под действием центробежной силы .

Жидкости обычно поступают в насос через центр рабочего колеса и выводятся через отверстие на внешнем периметре корпуса насоса. Рабочее колесо часто напрямую соединено с двигателем насоса, что называется моноблочной конструкцией.

Воздух – главный враг насосов этого типа. Когда стандартный центробежный насос сталкивается с воздушными карманами, он может стать «связанным с воздухом» и отказаться работать. Проникновение воздуха в стандартные центробежные насосы является типичным, поскольку эти типы насосов не имеют жестко связанных насосных механизмов, таких как шестерни или винты, и не имеют уплотнений между всасывающей и нагнетательной сторонами насоса.

Самовсасывающие центробежные насосы преодолевают связывание воздуха путем первоначального смешивания любого остаточного воздуха в рабочем механизме насоса с жидкостью в процессе заливки.

Это смешивание позволяет полученной смеси легко проходить через корпус насоса при первом запуске, удаляя воздух и способствуя потоку продукта на стороне всасывания насоса. Технологические жидкости и любой вовлеченный воздух движутся к рабочему колесу, и начинается нормальная работа насоса.

По сравнению со стандартным центробежным насосом в конструкции самовсасывающего центробежного насоса примечательно то, что он имеет резервуар для жидкости, встроенный в корпус насоса, как правило, над или перед рабочим колесом.

Этот резервуар позволяет насосу освобождать корпус насоса и линию всасывания от воздуха во время цикла заливки, заменяя его жидкостью из резервуара, которая смешивается с остаточным воздухом. Способность центробежного насоса этого типа к «самовсасыванию» обусловлена ​​способностью резервуара удерживать жидкость после первой заливки.

Преимущества самовсасывающих центробежных насосов

• Может работать с различными жидкостями
• Хорошо работают со шламами, коррозионно-активными жидкостями и взвешенными твердыми частицами
• По сравнению с насосами погружного типа, самовсасывающие центробежные насосы продолжают перекачивать жидкости даже после того, как насос больше не погружается в резервуар или сосуд с жидкостью
• Идеально подходит для частые и прерывистые операции перекачки, так как этапы, связанные с заливкой насоса при запуске, устранены

Недостатки самовсасывающих центробежных насосов

• Невозможность работы без наличия начальной заливочной жидкости в резервуаре насоса
• Из-за необходимости наличия резервуара для жидкости этот тип центробежного насоса может быть больше, чем стандартная модель, что может вызвать проблемы в условиях ограниченного пространства
• Необходимо располагать как можно ближе к производственным линиям, чтобы избежать истощения резервуар насоса для жидкости во время самовсасывания

LKH Prime

Насос LKH Prime от Альфа Лаваль представляет собой самовсасывающий насос центробежного типа, который идеально подходит для операций CIP. LKH Prime также легко перекачивает продукты с вовлеченным воздухом. Как только жидкость больше не содержит захваченного воздуха, вы получаете высокоэффективный и тихий насос LKH, один из самых производительных производимых центробежных насосов.

Этот насос оснащен воздушным винтом в сочетании с высокоэффективным центробежным рабочим колесом для эффективной работы с различными технологическими средами.

Санитарная конструкция включает смачиваемые части, изготовленные из кислотостойкой нержавеющей стали AISI (Американский институт железа и стали) 316L, а другие компоненты изготовлены из нержавеющей стали AISI 304. LKH Prime одобрен EHEDG и 3-A для санитарных применений.

Серия SP

Серия SP представляет собой жидкостно-кольцевой насос компании Ampco, в котором для перекачки используются камеры сжатия, а для герметизации камер жидкостью используется только центробежная сила. Он отлично подходит для операций CIP-возврата и перекачки продуктов с вовлеченным воздухом.

Насосы серии SP эффективно опорожняют резервуары и бочки и могут работать с продуктами, чувствительными к сдвигу, благодаря жестким производственным допускам и уникальной форме рабочего колеса.

Эти насосы оснащены адаптером из нержавеющей стали 304 и соответствуют санитарным стандартам 3-A.

Двухвинтовой насос SLH

Двухвинтовой насос Bornemann SLH представляет собой самовсасывающий объемный насос , который лучше всего подходит для асептических процессов и применений, связанных с высокой вязкостью, высоким давлением или чувствительными материалами. Функция переменной скорости этого насоса подходит для различных условий эксплуатации.

Двухвинтовой насос Bornemann SLH одобрен EHEDG и 3-A для санитарных применений.

C-Series

C-Series представляет собой эксцентриковый дисковый насос с технологией Mouvex. Этот поршневой насос использует свою высокую мощность всасывания и способность работать всухую для бережного и эффективного перемещения как жидких, так и сухих продуктов.

Серия C доступна в моделях из нержавеющей стали, которые имеют допуск 3-A и разработаны в соответствии со спецификациями EHEDG. Этот насос можно промывать и очищать с помощью методов безразборной мойки без разборки, и он может перекачивать продукты как с высокой, так и с низкой вязкостью, при этом производительность не зависит от изменений вязкости жидкости.

Руководство по выбору правильного насоса для гигиенических применений

Это руководство предназначено для инженеров, руководителей производства и всех, кто занимается правильным выбором насоса для фармацевтических, биотехнологических и других сверхчистых применений.

Руководство по выбору правильного насоса для гигиенических применений

Прочесть руководство

Следующие шаги

Для гигиенических технологических процессов, требующих частого, но периодического использования жидкостных насосов, выбор самовсасывающего насоса может быть лучшим решением для обеспечения эффективной работы насоса. Мы здесь, чтобы помочь!

CSI предлагает ряд самовсасывающих насосов на основе центробежных, двухвинтовых и эксцентриково-дисковых технологий. Свяжитесь с CSI по телефону (417) 831-1411, чтобы обсудить ваши требования.

О CSI

Компания Central States Industrial Equipment (CSI) является лидером в области дистрибьюции гигиенических труб, клапанов, фитингов, насосов, теплообменников и расходных материалов для техобслуживания для гигиеничных промышленных процессоров с четырьмя распределительными предприятиями в США. CSI также обеспечивает детальное проектирование и исполнение для гигиенических технологических систем в пищевой, молочной промышленности, производстве напитков, фармацевтике, биотехнологии и производстве средств личной гигиены. Специализируясь на технологических трубопроводах, запуске систем и системах очистки, CSI использует технологии, интеллектуальную собственность и отраслевой опыт для решения технологических проблем. Дополнительную информацию можно найти на сайте www.csidesigns.com.

Самовсасывающий насос — работа, применение и преимущества

🕑 Время чтения: 1 минута

Самовсасывающий насос — это насос, который очистит свои каналы от воздуха, если он станет связанным с воздухом, и возобновит подачу перекачиваемой жидкости без постороннего внимания. Для этого в корпусе или во вспомогательной заливной камере должен храниться объем жидкости, достаточный для заливки насоса.

Состав:

• Работа самовсасывающих насосов
• Использование самовсасывающих насосов
• Преимущества самовсасывающих насосов
• Недостатки самовсасывающих насосов

Во время цикла заливки воздух поступает в насос и смешивается с водой на рабочем колесе. Вода и воздух выбрасываются вместе под действием центробежного действия крыльчатки в резервуар для воды. Воздух, естественно, имеет тенденцию подниматься, в то время как вода имеет тенденцию опускаться.

Рис. 1: Воздух всасывается внутрь насоса при остановке.

Безвоздушная вода, которая теперь тяжелее, чем насыщенная воздухом вода, течет под действием силы тяжести обратно в камеру рабочего колеса, готовая смешаться с большим количеством воздуха, поступающего во всасывающую линию. После удаления всего воздуха и создания вакуума во всасывающей линии атмосферное давление выталкивает воду во всасывающую линию к рабочему колесу, и начинается перекачка.

Рис. 2: Доливка воды после заливки.

Безвоздушная вода, которая теперь тяжелее, чем насыщенная воздухом вода, течет под действием силы тяжести обратно в камеру рабочего колеса, готовая смешаться с большим количеством воздуха, поступающего во всасывающую линию. После удаления всего воздуха и создания вакуума во всасывающей линии атмосферное давление выталкивает воду во всасывающую линию к рабочему колесу, и начинается перекачка.

Рис. 3: Насос в состоянии покоя.

Рециркуляция воды внутри насоса прекращается, когда начинается откачка. В следующий раз, когда насос будет запущен, он будет «самовсасываться», то есть он сможет снова смешивать воду и воздух в корпусе для создания перекачиваемой жидкости до тех пор, пока насос снова не будет полностью заполнен. Этот тип насоса отличается от стандартного центробежного насоса тем, что он имеет резервуар для воды, встроенный в устройство, что позволяет ему освобождать насос и линию всасывания от воздуха путем рециркуляции воды внутри насоса во время цикла заливки. Этот резервуар для воды может быть над крыльчаткой или перед крыльчаткой. В любом случае способность насоса к «самовсасыванию» обусловлена ​​его способностью удерживать воду после самой первой заливки.

Самовсасыватели обычно используются на станциях подъема сточных вод, где неочищенные сточные воды перекачиваются в очистные сооружения. Они также обычно устанавливаются на переносных салазках и используются для откачки ливневых вод и для осушения строительных и горных работ. Самовсасывающие насосы, используемые для осушения строительных площадок, часто называют насосами для мусора, поскольку они способны перекачивать мусор, который обычно встречается на строительных площадках.

Работа с твердыми частицами является одним из его наиболее важных преимуществ, поскольку некоторые самовсасывающие насосы могут перекачивать твердые частицы размером до 3 дюймов. Еще одним преимуществом по сравнению с погружным насосом является его способность продолжать перекачку жидкости, пока насос все еще находится вне приямка.

Недостатком является его неэффективность, поскольку зазоры часто должны быть больше, чтобы обеспечить лучшую обработку твердых частиц, а также большая улитка для облегчения самовсасывания.
