Как сделать проводку своими руками? Правильный монтаж электропроводки в доме вместе с Леруа Мерлен.

1Ремонт электропроводки для обеспечения комфорта и безопасности в доме

Если вы собираетесь сделать в вашем доме ремонт для повышения комфорта и обеспечения безопасности, не забудьте о ремонте электропроводки. Хорошо продуманная и выполненная с соблюдением норм электропроводка обеспечивает безопасность жилья. Максимальная защита вашего жилья, то есть защита людей и электросети, может сочетаться с экономией электроэнергии, в частности, благодаря установке переключателя День / Ночь, рекомендуемого в случае использования электрического накопительного водонагревателя. Безопасность – поистине важное слово, когда речь идет об электричестве. Вот несколько советов, которые помогут вам находиться «под напряжением» в полной безопасности.

Защитите людей и электрические приборы, узнайте все о соответствующих защитных устройствах.

Устройство защитного отключения 30 мА
располагается в сети перед автоматами, защищающими каждую линию групповых сетей. Устройство обеспечивает защиту человека в случае утечки тока или контакта с фазовым проводом. Установка устройств защитного отключения 30 мА обязательна. Количество устройств определяется жилой площадью.



Жилая площадь*

Виды устройств защитного отключения и их количество

< 35 м2

1 устройство защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А***

от 35 до 100 м

2

2 устройства защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А***

> 100 м2

3 устройства защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А***


* Для максимальной мощности 18 кВА
** Величина номинального тока (40 А или 63 А) определяется в зависимости от Вашей сети и от условий контракта на
предоставление услуг по электроснабжению. В случае использования электрического отопления мощностью более 8000 Вт необходимо установить устройство защитного отключения, рассчитанного на 63 А.
*** Для защиты кухонной электробытовой техники.

Автомат

Правила монтажа электропроводки

предполагают установку автомата для защиты от короткого замыкания и перегрузок (превышение максимальной мощности). Это устройство защищает не людей, а электросеть.







Линия групповой сети Электропровода Предохранители Автоматы Максимальная мощность

1,5 мм2

10A

16A

2300 Вт

стандарт-

ная
розетка

1,5 мм2
2,5 мм2

-
16A

16A
20А

2300 Вт
3700 Вт

32 A

6 мм2

32A

32A

7400 Вт


Пример

Автомат 16 А защищает линию групповой сети освещения с суммарной мощностью всех источников освещения, не превышающей 2300 Вт.

Электропровода для этой линии должны иметь минимальное сечение 1,5 мм2. Вместо автомата можно использовать предохранитель 10 А.

Электропровода
Провод следует выбирать по цвету в зависимости от его назначения и по сечению в зависимости от назначения линии групповой сети (сеть освещения, сеть розеток…).

Важно!
Все линии групповых сетей, в том числе и линии освещения, должны быть оборудованы
дифференциальным автоматом и проводом заземления.

Цвета
Красный, черный, коричневый, фиолетовый, оранжевый цвета: фаза

Только желто-зеленый цвет: земля

Только голубой цвет: нейтраль



Автомат Сечение электропровода

2,5 мм2 6 мм2 10 мм2

Расстояние в метрах
16А / 3680Вт 16 38 64
20А / 4600Вт 12 30 51
35А / 7360Вт
19 31


Это полезно знать
Вы желаете установить дополнительный электрораспределительный щиток в отдельном подсобном помещении? Строго соблюдайте следующие сечения проводов в зависимости от длины кабеля, соединяющего дополнительный щиток с основным распределительным щитком.


Схема электрораспределительного щитка


A Главный рубильник
B Встроенная в щиток монтажная рейка для элементов
C Клеммные колодки
D Высокочувствительное дифференциальное устройство защитного отключения
E Переключатель День / Ночь
F Автомат

2 Отсоединение старого электрораспределительного щитка

Вы решили заменить старый электрораспределительный щиток, сохранив при этом существующую электропроводку.

Сначала убедитесь в том, что ваша электропроводка соответствует нормам. Для того чтобы избежать неисправностей в работе электросети, позаботьтесь также о том, чтобы обеспечить безопасность в помещениях, требующих особого внимания (кухня, ванная комната…). Перед началом работ выключите главный рубильник и убедитесь в том, что сеть не находится под напряжением.



1. Определите предохранители для различных линий групповых сетей и пронумеруйте их.

2. Отвинтите патроны предохранителей и пронумеруйте провода.

3. Отвинтите старый распределительный щиток и отсоедините
провода, связывающие его с главным рубильником.

3Установка нового электрораспределительного щитка

1.  Прикрепите щиток к стене с учетом длины проводов.
2. Закрепите дифференциальные устройства защитного отключения, автоматы и другие модульные элементы на монтажных рейках щитка, соблюдая порядок линий групповых сетей.
Это более надежно
Щиток должен быть закреплен на высоте не менее 1 м и не более 1,80 м от пола. Место, отведенное под счетчик и распределительный щиток, должно иметь ширину не менее 0,6 м.

3. Вставьте в автоматы фазовую и нейтральную шины.

4. Подсоедините нейтральный и фазовый провода, идущие от главного рубильника, к устройству защитного отключения.

5. Подсоедините провода, идущие от устройства защитного отключения, к распределительным шинам. В зависимости от модели устройства, это можно сделать непосредственно с помощью шины или с помощью подсоединенного снизу кабеля.

6. Подсоедините фазу и нейтральный провод каждой линии к
соответствующему модулю.


7. Подсоедините все провода заземления от разных линий к
нулевой шине.

8. Убедитесь в том, что нулевая шина подсоединена к стержню
заземления.

9. Закройте распределительный щиток, предварительно сделав
отверстия для проводов.

10. Отметьте расположение различных линий.

Это полезно знать
После окончания работы отключите все автоматы. Сначала включите главный рубильник, а затем устройства защитного отключения, после чего включайте автоматы по очереди для определения возможных неисправностей.


4 Безопасность электросети

Монтаж электропроводки в частном доме с использованием разрядника и/или дифференциального автомата позволит обеспечить в вашем доме безопасность людей и электроаппаратуры (компьютеры, проигрыватели, телевизоры…).

РАЗРЯДНИК
предохраняет вашу электросеть и защищает ее от перенапряжений, создающихся в атмосфере. Важен для защиты оргтехники.

ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ
обеспечивает защиту людей и линий групповых сетей в случае перегрузки или короткого замыкания. Рекомендуется устанавливать для ванных комнат, оборудованных специальными ванными для водолечения, а также для электроприборов, предназначенных для бассейнов.

Проводка в квартире своими руками

Делаем электропроводку в квартире самостоятельно

Во время проведения капитального ремонта в квартире или в частном доме очень часто меняется электропроводка. Некоторые производят замену самостоятельно, если умеют разрабатывать схему подключения электричества в доме и обладают определенным опытом, а другие нанимают специалистов. Конечно, гораздо надежнее воспользоваться услугами профессионалов, но если человек стеснен в средствах, можно провести электропроводку в доме своими руками. Предварительно нужно произвести демонтаж старых кабелей и счетчиков.



Как сделать проводку в доме

Составляя проект электропроводки, следует помнить о том, что стандартная замена проводов происходит в три этапа:

  • прокладка медных проводов;
  • переход с устаревшей системы электрического питания TN-C на более современную систему TN-C-S;
  • подключение всех кабелей отдельными ветвями.

Здесь нужно пояснить, что провода, сделанные из алюминия, активно использовались в пятидесятых годах прошлого века. Но потом выяснили, что прокладка кабелей с использованием этого металла крайне ненадежна. Это связано с тем, что алюминий имеет высокое удельное электрическое сопротивление. Для монтажа электропроводки потребуется кабель с большим сечением, по сравнению с медным. Еще один отрицательный момент – алюминиевые провода очень сильно нагреваются. Из-за этого оплавляется изоляция, и электропроводка быстро выходит из строя.

Если вы решили сделать электропроводку в доме своими руками, подходите к выбору проводов очень тщательно. Выбирайте кабель с сечением не меньше 2,5 кв. мм для подключения розеток и выключателей, и не менее 1,5 кв. мм – для освещения. Помните о том, что нельзя соединять медные и алюминиевые провода.

Что касается схемы электрического снабжения TN-C, то она уже давно устарела. С 1997 года стала активно применяться система TN-C-S, которая обеспечивает безопасность потребителей вне зависимости от того, в каком состоянии находится система электроснабжения.

Разводка ветвями стала пользоваться в последнее время очень большой популярностью. К каждой группе от ввода проходит цельный кабель. Для этого может использоваться тройная изоляция.



Как заменить проводку в доме своими руками

Есть пять этапов замены элетропроводки в квартире, и все они проводятся последовательно:

  • составление схемы подключения электричества в своем доме;
  • создание плана разводки, а также его регистрация в уполномоченных органах;
  • сооружение времянки для проведения ремонтных работ;
  • прокладка электрических проводов;
  • подключение всех электрических приборов, которые находятся в помещении.

Чтобы электропроводка была установлена грамотно, необходимо заранее предусмотреть устройство защитного зануления или заземления. Перед тем как разработать план разводки, необходимо позаботиться о защите от перегрузок электросети, из-за которых может возникнуть короткое замыкание. На заключительном этапе работ осуществляется разводка проводки по точкам.

Для того чтобы иметь большее представление об электромонтажных работах, посмотрите «Как сделать проводку в доме своими руками» - видео для ознакомления, на котором наглядно показан весь процесс.



Как монтируется электропроводка в доме своими руками скрытым методом

Проводка в доме своими руками может быть выполнена скрытым или открытым методом. В большинстве случаев электрические провода скрыты под слоем штукатурки. Дело в том, что наружная проводка электричества выглядит малопривлекательно, хотя иногда такой способ используют в офисных помещениях.

Чтобы провести проводку в стене, там нужно сделать углубление на два сантиметра. Но перед этим необходимо провести разметку. После этого делаются углубления для выключателей и розеток.

Проводник укладывается строго перпендикулярно. Шнуры крепятся при помощи хомутов или дюбелей. Затем стена штукатурится.

Гораздо лучше провести проводку в специальном защитном рукаве, однако стоимость работ в этом случае увеличится. Благодаря защитному рукаву провода можно провести без нарушений целостности штукатурки. Это будет очень полезно в случае повторного ремонта.

Линии электрического питания можно проводить от щитка, который установлен отдельно от розеток. Затем при помощи распределительных коробок провода разводятся по всему помещению. Все это можно выполнить самостоятельно, но такая процедура займет некоторое время. Намного лучше воспользоваться услугами профессионалов. В интернете можно найти видео, которые помогут начинающему электрику. Там будет наглядно показано, как проводится электропроводка своими руками.



Как безопасно провести электропроводку в свой дом

Никогда нельзя забывать о технике безопасности, если вы самостоятельно проводите электропроводку в доме:

  • предварительно необходимо отключить электричество;
  • запрещено прокладывать кабель, если он находится под напряжением;
  • перед монтажом ящичков и щитков нужно убедиться в прочности закрепления конструкции;
  • пайку проводов нужно выполнять в брезентовых рукавицах и защитных очках;
  • перед затяжкой проводов в трубу нужно удалить из нее все заусенцы.

Проводка в квартире своими руками

Сегодня практически каждый старается возвести жилище по индивидуальному проекту. При этом многие будущие владельцы квартир хотят, чтобы проводка была проложена с учетом их требований. Поэтому предпочитают делать это самостоятельно. Но не всегда знают, как должна быть выполнена проводка в квартире своими руками правильно.

С чего начать

  1. Начинать все электротехнические работы в квартире необходимо с составления схемы расположения основных бытовых осветительных приборов и мест их подключения к электросети.
  2. Затем производится разметка на стенах: где конкретно будут проложены провода, а также места, где будут вмонтированы выключатели и розетки. В первую очередь необходимо отметить расположение основного прибора – распределительного щитка, с установленными на нем счетчиком и защитными устройствами.
  3. Далее необходимо рассчитать необходимое количество выключателей и розеток, длину проводов.

Как правильно выбрать провода и устройства для защиты

Для электропроводки в жилом помещении лучше всего подойдут провода из меди. В отличие от проводов из алюминия они обладают большей гибкостью и высокой электропроводностью.

Чаще всего используют провода ПУПН или ВВГ с двумя или тремя жилами. Они имеют различное сечение. Для определения какого сечения необходим кабель, сложите мощность всей бытовой техники и разделите на 220. Если полученный результат не превышает 16 А, то достаточно провода с сечением 1,5 мм2.

Обычно его используют для подведения тока к осветительным приборам, а для розеток желательно выбрать кабель сечением — 2,5 мм2. Для современных автоматических машин и электроплит потребуется кабель сечением 4 мм2.

Для защиты бытовой техники от перепадов напряжения, последствий короткого замыкания потребуются:

    1. УЗО 30 мА класса А – в ванной комнате.
    2. Пробка-автомат 25А тип В – для обеспечения безопасности работы электроприборов.
    3. Пробка-автомат 10А и 16А тип В – для осветительной сети.

Способы монтажа проводки в квартире

  1. Наиболее простым является открытый способ. Для его выполнения не требуется подготовительных работ. Провода закрепляются на стене или потолке с помощью специальных скоб. Их можно декорировать установочными коробами. В деревянных строениях, в целях обеспечения пожарной безопасности, рекомендуется применять монтаж проводки в квартире открытым способом.
  2. В большинстве городских квартир, рекомендуется скрытый способ монтажа, при котором проводка в квартире выполняется до начала отделочных работ. Так например для того что бы повесить люстру к потолку, а после подключить её к электросети, будет целесообразно использовать скрытую проводку. В кирпичных домах для этого делают штробы. В панельных домах укладка проводов осуществляется в специальные каналы, предусмотренные в плитах. Недостатком скрытой проводки является высокая вероятность ее повреждения во время ремонта стен и потолка.

Как проводится скрытый монтаж проводки в квартире

  1. Закрепить на стене, на высоте 2 м от пола, распределительный щит и установить на нем предохранители и счетчик.
  2. По намеченным на стене линиям, для размещения проводов, делаются бороздки – штробы. Для этого можно использовать болгарку, оснащенную специальным абразивным диском, долото или зубило.
  3. С помощью специальных петель или хомутиков из пластика закрепить провода в штробах и закрыть их гипсом или алебастром.
  4. Под розетки и выключатели сделать в стене углубления. Для этого можно воспользоваться перфоратором или буром. В них на алебастр установить подрозетники. Установить распаечные коробки.

Как выполняется замена проводки в квартире

По технике безопасности, перед тем, как приступить к работам по замене старой проводки, квартира должна быть полностью обесточена.

  1. Замена проводки в квартире выполняется постепенным прокладыванием новых проводов параллельно устаревшим, с одновременным подключением к ним выключателей и всех розеток, с переходом из одной комнаты в другую. Работу рекомендуется начинать от распределительного щитка. При этом надо стараться не повредить старый кабель.
  2. После того, как кабель протянули во все комнаты, его укладывают в штробы, из которых полностью удаляется старый провод. Если сделать это не удается, делают новые каналы над старыми или под ними на расстоянии 50 мм.
  3. Соединяются концы кабеля в распаечных коробках посредством клеммников. При этом важно не перепутать провода, идущие на ноль и на фазу. Они должны различаться цветом.
  4. Крепление проводов в штробах – на алебастре, с последующей шпатлевкой.
  5. Подсоединение выключателей и розеток производится после того, как шпатлевка полностью высохнет. Оголенные концы проводов перед соединением обслуживаются с помощью паяльника.
  6. Если замена проводки в квартире требует проведение ее через стену, вводные кабели надо протягивать через металлический рукав или гофрированную трубу, вставленные в проделанное в стене отверстие.

Видео инструкция по монтажу проводки в квартире своими руками:

[Всего:    Средний:  /5]

Монтаж электропроводки в квартире своими руками

Все многоквартирные дома уже имеют проложенную электропроводку по квартире. Во время ремонта или при перепланировке помещения возникает необходимость заново уложить все провода и подключить все устройства. Кроме того старая проводка не рассчитана на большое количество мощных потребителей в современном доме и становится со временем хрупкой и ломкой, поэтому заменять ее нужно из соображений безопасности. Предлагаем пошаговую инструкцию, как заменить проводку своими руками.

Составление план-схемы

Внимание! Любые работы по электропроводке начинаются с изучения старой схемы подключения и особенностей ввода силовых проводов в квартиру.

Для этого удобно использовать копию плана квартиры, на котором можно отмечать места установки розеток, выключателей, светильников. Начальная точка – это распределительный щиток с прибором учета около входа в квартиру. На этом этапе вполне достаточно знаний из школьного курса физики. В дальнейшем схема поможет правильно рассчитать количество провода и фурнитуры и поможет при ремонте и техническом обслуживании.

Правила составления плана:

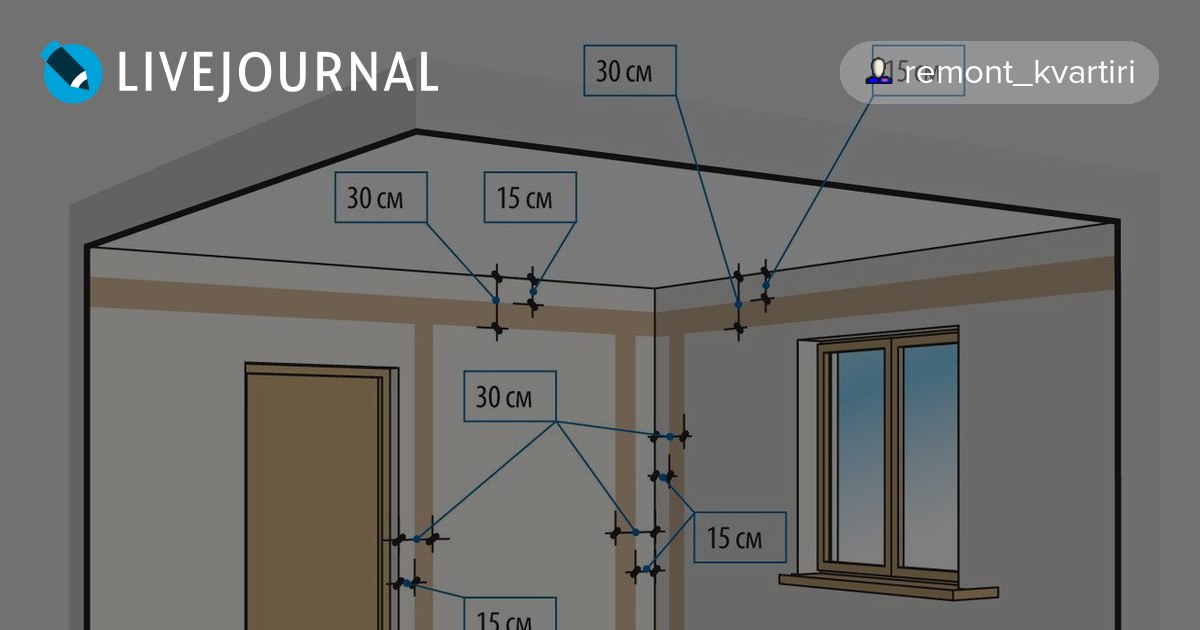

  • Трасса электропроводки должна проходить строго вертикально и горизонтально, а все повороты делать под прямым углом. Это необходимо для безопасности и при таком расположении сложнее повредить линию.
  • Оптимальным будет прокладка в верхней части стены на расстоянии 15-20 см от потолка или вдоль пола внутри специального электротехнического плинтуса.
  • Выключатели располагаются при входе в комнату со стороны дверной ручки. Их высота от пола не регламентируется, но в большинстве случаев удобнее расположить их не выше 80 см.
  • Розетки по евростандарту располагаются на высоте 30 см, но в разных помещениях они могут располагаться на необходимой высоте. Например, в детской комнате убрать их повыше, на кухне расположить около стола и т.д.
  • Оптимальное количество розеток 1 штука на 6 кв.м. Для кухни или ванной комнаты количество розеток должно быть по числу работающих электроприборов. Расстояние от дверного или оконного проема не менее 10 см.
  • В каждой комнате должна быть минимум одна распределительная коробка. Исключение – это монтаж проводки без распределительных коробок, когда монтаж и разводка осуществляется в подрозетниках.
  • Желательно включить на схеме УЗО на 30 мА на входе в квартиру и на 10 мА в ванной комнате, для защиты от удара током.

Также на схеме нужно учесть планировку квартиру и возможные варианты расстановки мебели, чтобы не пришлось пользоваться удлинителями или переделывать розетки. Когда разобрались, как провести электропроводку, нужно произвести подсчет длины проводов, количество розеток и выключателей, дополнительной фурнитуры. Теперь с этой сметой можно идти в магазин.

Выбор комплектующих

Начнем с выбора кабеля. Можно встретить кабеля с алюминиевой и медной начинкой. Первые дешевле, но хуже проводят электрический ток при равном сечении, недостаточно эластичные, склонны к перегреву. Поэтому для квартирной проводки самыми лучшими считаются медные провода, которые легко выдерживают большую нагрузку, долговечны и не окисляются. Оболочка должна быть из ПВХ или любого другого негорючего материала.

Сечение кабеля рассчитываем по схеме и учитываем максимальную мощность всех электроприборов для каждого ответвления. Для розеток сечение провода не менее 2,5 мм2, а силовой автомат рассчитан на ток в 20 А. На освещение достаточно 1,5 мм2 и автомат в 16 А, а мощные электрические приборы должны питаться через провода сечением 4 мм2 и защищаться 25-амперным автоматом.

Все кабели должны быть проложен внутри гофрированных трубок отдельно друг от друга, чтобы избежать перегрева и пожара.

Выбор розеток, выключателей, кабель-каналов, распаечных коробок и другой мелкой фурнитуры должен осуществляться по тому же принципу.

Внимание! Для качественного и долговечного ремонта необходимо выбирать только продукцию от проверенных брендов, которая соответствует ГОСТу и СНиП и имеет значок Ростеста.

Розетки могут быть с заземлением и без него. Наличие заземляющего контакта обязательно для подключения электроприборов на кухне и ванной комнате. Защитная крышка или шторка на розетке будет полезной в детской комнате. Встречаются и экзотические варианты с таймером отключения или кнопкой выталкивания вилки.

Выключатели бывают одноклавишные и с несколькими клавишами, для управления несколькими светильниками в проходных зонах. Удобны выключатели с подсветкой и встроенные регуляторы уровня освещенности.

Все электрические устройства имеют контакты для подключения проводов. Они бывают двух типов: винтовые и быстрозажимные. Винтовые проще и дешевле, но требуют регулярного подтягивания клемм, чтобы не ухудшался контакт с проводом. Контакты с поджатием клемм пружиной лишены этого недостатка, усилие всегда постоянное и полностью исключается человеческий фактор (встречаются плохо прижатые провода в разъемах).

УЗО – устройство защитного отключения все чаще встречается в схемах проводки в квартире. Польза от него очевидна: прибор контролирует утечку тока в сети и при превышении порогового значения обесточивает всю сеть полностью. Так при повреждении изоляции провода или перегреве подключенного прибора, возникает ток утечки, который и фиксируется устройством. Использование УЗО полностью защищает от поражения электрическим током при неосторожном касании оголенного провода.

Подключение УЗО

Подготовка стен и разметка

Монтаж электропроводки в квартире бывает двух типов – закрытым и открытым. Открытым способом провода укладываются в кабель-каналы или крепятся непосредственно на стены. Все розетки и выключатели также монтируются без заглубления. Этот способ не требует трудоемких операций по штроблению стен и относительно прост, но менее эстетичный. Такую разводку можно использовать в саду, гараже, кладовке.

Для закрытого размещения проводов нам потребуется сделать углубления и прорези в стене по всей линии, можно использовать технологические отверстия в стенах и потолке. Зато после заделки кабелей получается ровная поверхность, готовая к чистовой отделке. Для квартир используется только этот вариант. Возможно размещение основных кабельных линий на потолке, с последующей установкой натяжного или подвесного потолка.

Подготовка стен начинается с их очистки от старых обоев и штукатурки, демонтируется старая проводка, после чего наносится разметка согласно план схеме. На этом этапе удобно отмечать места прокладки кабелей с помощью лазерного уровня или длинного шнура.

По разметке штробятся углубления с помощью болгарки и зубила или специального штробореза, делаются выемки для распределительных коробок и розеток с выключателями. Для этого потребуется перфоратор со специальными коронками-фрезами по бетону. Это самая трудоемкая часть ремонта, поэтому если вы сомневаетесь в своих силах или у вас нет нужного инструмента, лучше доверить работы специалистам.

Внимание! Для работы с проводами стоит приобрести специальные монтажные кусачки, которые быстро и аккуратно подрезают провода и снимают с них изоляцию. С их помощью оголенные контакты можно загильзовать медными трубками.

Штробление стен под электропроводку

Монтаж скрытой проводки

Теперь можно приступать непосредственно к прокладке линии. Последовательность действий будет такой:

  1. Отключаем рубильник в щитке на входе в квартиру. Вооружившись мультиметром или индикаторной отверткой, проверяем наличие напряжения в сети и только после этого приступаем к работе.
  2. После счетчика устанавливаем распределительную коробку с планкой под автоматы защиты, от которых и будет проводиться каждая кабельная линия. Перед распредкоробкой устанавливается УЗО, у которой входной провод всегда должен заводиться сверху, а выход на квартиру снизу. УЗО может быть одно на квартиру или несколько на разные группы электроприборов.
  3. На выходе может стоять общая распаечная коробка, из которой провода уже пойдут в свои комнаты. Вместо одной такой коробки могут устанавливаться индивидуальные в помещениях.
  4. Провода обязательно убираем в гофрированные трубки из негорючего материала. В дальнейшем это упростит ремонт, а провода не будут перегреваться.
  5. Прихватку к стене проводов делаем специальным крепежом (хомутами) или разведенным алебастром через равные промежутки.
  6. У розеток и выключателей оставляем лишние 15-20 см провода для подключения и ремонта. В местах, где планируются подвесные светильники, нужно оставить до 1 метра кабеля в зависимости от конструкции люстры. Лучше отрезать излишки провода, чем прикручивать недостающие куски.
  7. Подрозетники и выключатели крепим на алебастр. Он быстро и надежно прихватывается к стене, поэтому готовить его нужно в небольших количествах.
  8. Подключаем все розетки, светильники и выключатели к автоматам и подаем напряжение. После чего проверяем работоспособность электроприборов. Если испытания прошли успешно можно заделывать каналы под кабель и приступать к окончательно отделке.

Иногда специалисты предлагают монтаж проводки под полом. У такого способа есть несколько преимуществ: экономия проводов, простота обслуживания, если пол деревянный, не нужно штробить стены.

Укладка открытой проводки

Этот быстрый способ как заменить или заново провести электропроводку стал популярным благодаря кабель-каналам самого разного размера. Различают настенные и напольные типа «плинтус». Количество подсчитывается согласно нашей схеме, при этом оставляем 5-10% длины на припуск и подрезку. Для крепления понадобятся саморезы или жидкие гвозди.

  1. По отмеченным местам отрезаем кабель-каналы строительным ножом или ножовкой.
  2. Крепим к стене нижнюю часть канала с помощью шурупов, дюбелей, гвоздей – все зависит от материала стен.
  3. Распределительные коробки устанавливаем таким же способом, без заделки в стены. При этом кабель-каналы должны вплотную стыковаться с коробкой выключателями и розетками.
  4. Укладываем в них провода и закрываем крышкой. Линия готова.
  5. Зачищаем контакты и подключаем всю фурнитуру. Теперь можно произвести пробное включение и проверку работоспособности отдельных узлов.

Существует еще один способ электропроводки – так называемый ретро-стиль. Чаще всего она встречалась в деревенских домах и зданиях постройки 20-30-х годов прошлого века. Заключается она в креплении проводов на керамических изоляторах. Для нее нам потребуется медный провод в мягкой оплетке и небольшие роликовые изоляторы, которые крепятся к стене через равные промежутки.

Замена электропроводки в квартире своими руками не представляет особых сложностей и вполне может быть выполнена человеком без специальных знаний и умений, главное соблюдать технику безопасности.

Видео об электропроводке в квартире

Монтаж электропроводки в квартире и доме своими руками

Во многих домах еще осталась электропроводка с советских времен, давно не соответствующая современным требованиям безопасности. Она предназначалась всего для 4 кВт, в то время как сейчас при проектировании требуется рассчитать проводку на 10 кВт и выше. Новые кабели и провода развести можно, но работа является трудоемкой и сложной. Монтаж электропроводки в частном доме и квартире делается своими руками только тогда, когда составлен четкий план и есть пошаговая инструкция.

Монтаж электропроводки своими руками

Если электропроводка в квартире своими руками выполнена из алюминиевого провода, срок ее службы составит не более 20 лет. Монтаж электропроводки своими руками с прокладкой новых линий возможен только тогда, когда производится ремонт квартиры.

Прежде всего, необходимо продумать мощность и количество приборов. План размещения системы освещения, розеток и распределительных коробок, зависит от многих факторов, в частности от того, каким образом расположены в квартире мебель, окна и двери. Должна быть создана точная схема электропроводки. Этапы работ должны быть следующими:

  1. Проектирование электрической проводки: составление схемы; выбор марок и сечений проводов, защитных устройств и освещенности каждого помещения.
  2. Штробление стен; прокладка проводки; соединение жил в распределительных коробках; монтаж квартирного щитка, установка в нем автоматов и подключение кабеля внешней сети; проверка проводки.
  3. Монтаж подрозетников, розеток и светильников; подключение электробытовых приборов, не содержащих розеток.

Проект электропроводки

От качественного проекта зависит комфорт и безопасность пользования электроприборами.

Разработка схемы

Монтаж электропроводки своими руками можно качественно делать только тогда, когда есть схема электроснабжения квартиры.

Схема электроснабжения дома

На рисунке наружная разводка в щитке подъезда выделена пунктирной линией: заземление, главный автомат и УЗО. Ни одна схема электроснабжения дома или квартиры не обходится без счетчика расхода электроэнергии (Э).

Фазный и нулевой провода перечеркнуты двумя черточками. Защитный провод следует проложить отдельно. Трехфазный ввод обозначается тремя черточками. В щитке располагают групповые автоматы. На ванную комнату, электроплиту и нагреватель сделаны отдельные линии с защитой. Марку УЗО можно выбрать на свое усмотрение.

Кроме схемы электроснабжения, электропроводка монтируется самостоятельно, когда есть электрическая схема, которая накладывается на план квартиры и включает следующие элементы:

  • выключатели;
  • розетки;
  • светильники;
  • распределительные коробки;
  • квартирный щиток;
  • выводы на подключение электрооборудования: системы принудительной вентиляции, кондиционеров, духовых шкафов и др. ;
  • расположение проводки, проложенной через помещения.

На рисунке ниже приведен типовой проект электропроводки.

Схема электрификации двухкомнатной квартиры

Схема электропроводки определяет весь ремонт по следующим причинам:

  • любой грамотный ремонт можно и нужно делать с изменением проводки;
  • последующая работа не позволит что-либо менять в электрической части;
  • качественный ремонт предусматривает наличие эффективного освещения и удобного расположения розеток, выключателей и электроприборов.

Если электропроводка правильно смонтирована, то на полу будут отсутствовать переноски, удлинители и сетевые адаптеры. Когда ремонт сделан правильно, в квартире не должно быть устройств мобильного переноса электричества. Исключением является подключение к розеткам электроинструмента.

Если рассмотреть распределение розеток по комнатам, то план установки большей частью выбирается очень приблизительно и не всегда правильно. Лучше всего провести их в разные концы помещения. При этом нужно заранее составить план расположения электрической техники и мебели, чтобы не загораживались розетки и выключатели, к которым необходим постоянный доступ. Если такое не происходит, это означает, что разводка проводки выполнена правильно, и розетки используются оптимально. При этом придется провести новые провода поверх дорогостоящей отделки стен.

Под телевизор нужно не менее двух розеток, поскольку к нему потребуются дополнительные приставки: цифровые или спутниковые, а также видеопроигрыватели.

Для компьютера и всего необходимого для него оборудования нужно установить не менее трех розеток. Расположение их от пола в высоту сейчас составляет 30-40 см. Благодаря этому розетки не видно из-за стола или дивана, что эстетично и практично. Значит, старые проемы придется замуровать и сделать новые, а к ним надо штробить канал.

Максимальное потребление энергии происходит на кухне. К электрической духовке, микроволновой печи и стиральной машине нужно проложить отдельные кабели, поскольку мощность каждого электроприбора превышает 1,5 кВт.

На каждый из этих приборов подключается УЗО.

Рабочая зона требует наличия целого блока розеток, поскольку количество вспомогательного электрооборудования растет с каждым годом. Для маленькой кухни достаточно будет двух розеток, так как много приборов там не поместится. Располагать их удобно над столами, чтобы легко можно было включать. Еще нужно сделать розетки для электророзжига газовых конфорок и дополнительного вытяжного вентилятора.

Для холодильника нужна всего одна розетка, к которой можно легко делать подключение. Если любой стационарный электроприбор встраивается в шкаф, то здесь удобно применять отдельный автомат, расположенный в щитке управления. Это будет надежной гарантией, что места соединений не закоротит при попадании воды.

План дизайнерских преобразований не должен негативно повлиять на электробезопасность помещений. В непредвиденной ситуации дизайнеры никогда не будут виноватыми. Если разводка электропроводки выполнена с нарушениями, за это отвечает тот, кому пришлось ее проложить.

Провода и кабели прокладывают в стенах (скрытая проводка) или в коробах и трубах (открытая). Разводку кабелей разрешается сделать открытой, но они чаще размещаются за перегородками или во вспомогательных помещениях.

Наиболее применяемый кабель для домашней электропроводки ВВГ или ВВГнг (реже – ПУНП и NYM).

Подключение к этажному щитку лучше сделать кабелем NYM, как более надежным в плане пожаробезопасности. Несмотря на дороговизну, его часто применяют в качестве силового кабеля, когда производят монтаж электропроводки в частном доме и квартире. Не помешает им заменить дешевый и пожароопасный ввод ВВГ, например, в новостройке.

Кабель ВВГнг не распространяет горение за счет применения огнеупорного пластиката. Для прокладки удобно применять, если он имеет плоскую форму.

ПУНП является самым дешевым плоским проводом с 2-3 жилами. Он имеет изоляцию, теряющую свойства от нагрева. В план решений по домашней электрике его включать не рекомендуют.

Внутреннюю разводку щитка лучше сделать проводами ПВ2, ПВ3 и ПВ4 диаметром 4 мм. Чтобы произвести монтаж проводки, потребуются короба из пластика, фиксаторы, гофрорукава и распределительные коробки. Целесообразно приобрести плинтуса с кабель каналами.

Вся нагрузка квартиры или дома приходится на вводной кабель. Его сечение определяется в зависимости от суммарной мощности всех потребителей электричества. Умножив ее на коэффициент использования – 0,75, найдем потребляемую мощность. Необходимо также учитывать реактивную мощность, которую потребляет двигатель стиральной машины. Для этого его мощность делится на коэффициент cos φ = 0,85. При этом надо учитывать, что нагреватель воды в стиралке является активной и значительно преобладающей нагрузкой. Если применяются люминесцентные лампы, их реактивная мощность также учитывается (cos φ = 0,8).

Когда делается электропроводка в доме своими руками, следует учитывать реактивную нагрузку, здесь ее гораздо больше, чем в квартире: асинхронные двигатели станков и насосов (cos φ = 0,85), сварочный трансформатор (cos φ = 0,5-0,7), электроинструменты.

Установив суммарные мощности в каждой цепи, по таблице можно выбрать провод или кабель подходящего сечения. При этом делается запас на возможные дополнительные подключения в дальнейшем.

Таблица выбора сечения медного проводника по потребляемой мощности или току

Сечение, кв. ммДиаметр жилы, ммМощность / ток
Один провод ПВ-1 или ПВ-3, кВт / АДва провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АТри провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АЧетыре провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АОдин двух-
жильный кабель ВВГ, ПВС или ПУНГП, кВт / А
Один трех-
жильный кабель ВВГ, ПВС или ПУНГП, кВт / А
0.50.792,2 / 101,98 / 91,76 / 81,54 / 71,76 / 81,54 / 7
0.750.972,86 / 132,64 / 122,42 / 112,2 / 102,42 /112,2 / 10
11. 133,3 / 153,08 / 142,86 / 132,64 / 122,86 / 132,64 / 12
1.51.384,4 / 203,74 / 173,3 / 153,08 / 143,52 / 162,86 / 13
2.51.785,94 / 275,28 / 244,84 / 224,84 / 224,84 / 224,18 / 19
42.257,92 / 367,48 / 346,82 / 315,94 / 276,16 / 285,28 / 24
62.7610,12 / 469,02 / 418,14 / 377,7 / 357,7 / 356,6 / 30
103.5715,4 / 7013,2 / 6012,1 / 559,9 / 4511 / 509,9 / 45
164.5119,8 / 9016,5 / 7515,4 / 7014,3 / 6515,4 / 7013,2 / 60
255.6427,5 / 12522 / 10019,8 / 9017,6 / 8019,8 / 9016,5 / 75
356. 6733 / 15026,4 / 12024,2 / 11022 / 10024,2 / 11019,8 / 90
507.9841,8 / 19036,3 / 16533 / 15029,7 / 13530,8 / 14026,4 / 120
709.4452,8 / 24044 / 20040,7 / 18536,3 / 16538,5 / 17534,1 / 155
951163,8 / 29053,9 / 24549,5 / 22544 / 20047,3 / 21541,8 / 190
12012.3674,8 / 34061,6 / 28056,1 / 25550,6 / 23057,2 / 26048,4 / 220

Защитное оборудование подбирается под кабель. Если он выдерживает ток 25 А, то УЗО или автомат устанавливают на 16 А.

Мощности счетчика расхода электроэнергии и максимального потребления электроприборами должны соответствовать друг другу, иначе система будет обесточена. В характеристиках счетчика указано, на какое потребление энергии он рассчитан.

Выбор освещенности

Освещенность измеряют в люксах (лм/м2). На рисунке ниже приведены нормы освещенности помещений.

Нормы освещенности жилых помещений

Когда производится разводка электропроводки в квартире, необходимо в план работ включить возможность применения дополнительной подсветки. В спальне или гостиной она используется для выделения деталей интерьера и зонирования помещений. Она не имеет отношения к нормам освещенности, но для нее должны быть установлены розетки с удобным доступом. На кухне подсветка делается в шкафах, а также для рабочей и обеденной зон. В ванной комнате должно быть светло в местах расположения стиральной машины или около зеркала. Выключатели и розетки применяют с защитой от влажности.

Прокладка проводки

План прокладки скрытой проводки предусматривает ее размещение в штробах или под штукатуркой. Ее крепят пластиковыми фиксаторами через 0,4-0,5 м. Для новых распределительных коробок готовят углубления и устанавливают их с применением алебастра. Также частично используют старые, если они находятся на пути прокладки маршрута. Внешняя проводка помещается в кабель-каналы.

Прокладку делают строго горизонтально и вертикально. Потом меньше будет вероятность попадания в провод саморезом при сверлении в стене отверстий.

Концы жил, заведенных в коробку, зачищаются и соединяются, как требует схема. Желательно делать соединения с помощью клеммных колодок, методом пайки или опрессовки. Скрутка считается временным соединением, но его можно в дальнейшем доработать.

От распределительного щитка зависит вся схема электрохозяйства и то, как будет работать проводка в частном доме или квартире. Его размещают недалеко от входной двери. Если стена из гипсокартона, выбирают встраиваемый вариант щитка, а на железобетонной – устанавливают наружный. Расположение делается на небольшой высоте (около 1,5 м). Крепление щитка производится на дюбель-гвозди или саморезы. Размещение счетчика в щитке не требуется, так как он должен быть установлен в подъезде, а в частном доме – на столбе внешней электросети.

В магазине щиток можно покупать, когда известно, сколько внутри нужно поместить оборудования, оставив при этом запасное место. Стандартный щиток содержит места крепления DIN-реек, в которые легко вставляется и фиксируется все электрооборудование. Соединительные провода внутри устанавливают новые и без скруток. Фазы и нулевой провод отличаются по цвету. Если он одинаковый, маркировку делают из цветных трубочек или с помощью надписей. Для вводного и выводных кабелей оставляют запас по длине не менее 120 мм на возможный ремонт.

Подключение вводного кабеля и счетчика расхода электроэнергии производится специалистами электрослужбы.

Монтаж подрозетников, розеток и светильников

На стене отмечается центр расположения первой розетки, а затем, если требуется, через 71 мм отмечается середина следующей (стандартное межосевое расстояние).

Монтаж подрозетников и розеток

Сделать выемки для подрозетника в бетонной стене – это трудоемкий процесс, для которого требуется перфоратор со специальной коронкой. Затем к ним пробиваются штробы, и прокладывается электропроводка. Лучшим решением является прокладка отдельных проводов к каждой розетке. В подрозетнике вырезается заглушка для проводов и проверяется, как он входит в отверстие стены. Затем производится грунтовка отверстия, и внутрь наносится шпаклевочная смесь на основе гипса. После подрозетник вместе с вставленными в него проводами вдавливается строго горизонтально в раствор. Установочная коробка должна войти заподлицо с поверхностью стены. Штробы и провалы вокруг подрозетников замазываются штукатурным раствором только после их полной фиксации.

Розетки устанавливаются на винты или саморезы после того, как будет закончен ремонт стен с финишной отделкой. При этом напряжение в подводящих проводах отключается. После монтажа рамок и панелей розеток подача электричества возобновляется.

Подрозетники из пластика можно применять для установки выключателей. Их монтаж делается аналогичным образом.

Розетки в гипсокартонной конструкции установить легко благодаря тому, что материал хорошо обрабатывается. Каркасные системы позволяют делать скрытую прокладку коммуникаций при любом количестве проводов.

Осветительные приборы равномерно распределяют в помещении. Классическим решением является подвешивание люстры в середине комнаты. При ее монтаже необходимо знать, что сейчас к люстрам и люминесцентным лампам необходимо подводить заземляющий провод. При установке натяжного потолка или потолка из гипсокартона люстра крепится к основе через закладные элементы. Создается впечатление, что она парит в воздухе.

Размещение люстры на натяжном потолке

В последнее время стали популярны точечные светильники, которые размещают в подвесном потолке. Еще до его отделки необходимо определить места установки приборов. Рационально размещать лампы на расстоянии не менее 1 м друг от друга, а от стены – на 60 см. При этом они не должны попадать на детали каркаса. Проводка располагается между основой перекрытия и подвесным потолком.

Монтаж. Видео

Про монтаж электропроводки в квартире доступно расскажет это видео.

Если последовательно пройти все этапы от проектирования до монтажа, то электрическая проводка в квартире своими руками может быть успешно сделана. Такая работа должна входить в план на очередной ремонт и должна выполняться в первую очередь. Для этого применяется пошаговая инструкция. Удобство, надежность и долговечность электрической системы зависят от того, насколько правильно составлена схема, как удалось рассчитать оборудование, от качества комплектующих и соблюдения всех норм и правил.

Оцените статью:

Электрика в квартире своими руками. Инструкции

Оcвещение

Правильно подобранное освещение поможет вам преобразить любую комнату и создать в ней уютную атмосферу. О секретах светодизайна, а также о том, как сделать подсветку своими руками мы и поговорим в данной статье.

Подробнее

Выключатели

Установить включатель света не так уж и тяжело. Не нужно вызывать мастера. Прочитайте эту статью и сможете сделать монтаж выключателя света сами.

Подробнее

Розетки

Ремонт в квартире очень часто сопровождается заменой проводки и розеток. В данном разделе представлена вся информация по данной теме, какие виды розеток существуют, как установить и правильно подключить различные виды розеток.

Подробнее

Монтаж электропроводки своими руками

Реально ли провести электропроводку в квартире своими руками? — Вполне, но для этого нужно изучить массу информации. Зато после можно легко и быстро устранить любую неполадку в электросети своей квартиры.

Подробнее

Схема электропроводки в квартире

Если вы собрались проложить электрическую проводку самостоятельно, нужно разработать схему электропроводки квартиры. Должны быть указаны розетки, выключатели, лампы, распредкоробки, силовой щит и прокладки проводов.

Подробнее

Замена электропроводки в квартире

Замена электрики в квартире обязательна во время капитального ремонта, а также в случае серьезной поломки. Как осуществить замену проводки своими руками и при этом сделать все правильно? Все ответы — в этой статье.

Подробнее

Как сделать электрику в квартире

Электрика в квартире своими руками, на первый взгляд дело не легкое, но прочитав статьи на нашем сайте , вы разберетесь во всем и сделаете проводку, розетки, выключатели и освещение своими руками.

Подробнее

Как сэкономить электроэнергию

Получаемые в конце месяца счета за электричество, буквально отбирают половину зарплаты. Какой из этого может быть выход? — Естественно, начать экономить, снижая ежедневное потребление электроэнергии в доме по максимуму.

Подробнее

Схема подключения УЗО

Современные технологии все активнее помогают сделать нашу жизнь более комфортной и безопасной. В данной статье мы поговорим об устройстве защитного отключения электричества и узнаем, как подключить УЗО в своей квартире.

Подробнее

Как провести проводку в квартире своими руками

Современные жилищные помещения отличаются разнообразием бытовой электротехники. Соответственно электросеть все время находится под большой нагрузкой. Особым случаем являются проводки в старых домах и зданиях, которые не рассчитаны на огромное количество электроприборов. В таком случае, с самого начала ремонта помещения стоить оснастить его правильно сделанной проводкой, которая безопасно и комфортно прослужит долгие годы. Для того чтобы правильно провести монтаж электрической проводки следует обладать определенными знаниями и навыками, усвоить основные правила безопасности.

Как соединять провода

В этом пункте речь пойдет о том, как правильно соединить провода в проводке так, чтобы она работала исправно и максимально долго. Расскажем вам, как подсоединить проводку в распред. коробках. Если посмотреть на установку с фронтальной стороны, то увидим, что вся установка состоит из: приходящего провода, провода, определенного для розетки, третьего, который идет на саму распред. коробку. Во-первых, нужно обрезать каждый провод на 10-12 см. Дальше зачищаем появившиеся концы. Дальше при помощи специальных клемм соединяем каждые провода по цвету: желтый-желтый-желтый, белый-белый-белый и так далее. Соединение считается оконченным после подсоединения последнего из проводов.

Медный или алюминиевый кабель выбрать

На сегодняшний день опытные специалисты и инженеры, в которых за спиной не один монтаж электропроводки, смело, отдают предпочтение кабелям с медными жилами. Воспрещается использование кабелей с алюминиевыми жилами в ходе монтажа внутренней электропроводки.

Провода делят на 2 типа: одножильные и многожильные. К многожильным проводам и кабелям относят те, которые имеют в своей оболочке более двух, надежно изолированных друг от друга, жил. Сами жилы, в свою очередь, делятся на одно проволочные и многопроволочные.

Отличительной чертой кабелей и проводов являются виды оболочки и их название. Основной задачей оболочки проводов и кабелей является изоляция самих жил от воздействия внешних факторов: света, влаги и так далее. Зачастую в состав кабеля входит специальная броня, а сама оболочка позволяет эксплуатировать такие установки в местах с неблагоприятными условиями окружающей среды. Стоит отметить, что провода прокладывают только так званым «скрытым способом». Если же вы решились использовать открытую прокладку, спешим вам напомнить, что в таком случае провода можно прокладывать только в специальных коробах и трубах.

Наиболее распространенными кабелями для использования монтажа в домашних условиях являются ВВГнг, NYM, ПУНП.

  • Кабель ВВГ надежный, защищенный с жилами медного типа, поливинилхлоридной изоляцией и оболочкой. Данный кабель используют как в сухих, так и во влажных помещениях. Сам кабель не подвластен растяжению. Внутренние жилы кабеля надежно скручены и отличаются яркой окраской.
  • Кабель НУМ можно легко эксплуатировать как при скрытой, так и при открытой прокладке. Также кабеля этого типа применяются на открытом воздухе, но нужно максимально ограничить попадание прямого солнечного света. Важно и то, что кабеля типа НУМ отличаются пониженной горючестью и газодымовыделением. Этот факт является ключевым в установке таких кабелей в жилых помещениях.
  • ПУНП – наиболее дешевый вариант из всех представителей кабельно-проводниковой продукции. Жилы окрашены в различные цвета, поверх них оболочка из ПВХ-пластиката. Основу кабеля составляют два или три медные одно проволочные жилы.

Какое сечение провода выбрать

Выбирая нужное сечение провода, не забывайте о том, что при эксплуатации кабеля на максимуме его возможностей жилы имеют свойство нагреваться на несколько десятков градусов. На сегодняшний день в интернете можно просмотреть специальные таблицы, с помощью которых можно определить, какое  сечение провода подходит вашему типу электропроводки. Попытаемся на примере нашей проводки объяснить вам, какой тип сечение наиболее подходящий в нашем случае. У нас имеется 30 метровый кабель с медными жилами и сечением, равным в 2,5 мм2, мощность нагрузки в нашем случае равна 3 кВт. В данном случае, момент нагрузки будет равен сумме умноженных друг на друга длины кабеля и мощности нагрузки, 30*3=90 соответственно, потеря составит 3%. В случае, если расчетное число потерь превысило 5%, необходимо использовать кабель большего сечения.

Установить электропроводку в своем помещении самостоятельно довольно просто. Настоятельно советуем вам  придерживаться основных правил безопасности, дабы максимально обезопасить себя. Помните, что не стоит покупать дешевые материалы и использовать ветхую технику, это чревато тем, что ваша проводка попросту не будет нормально функционировать, а также может принести немалый ущерб.

Рекомендуем вам посмотреть видео по теме:

Электропроводка в квартире: правила от А до Я | Своими руками

Если вы решили повесить люстру самостоятельно или поменять розетку, необходимо соблюдать некоторые очень важные правила работы с электричеством. Даже если вы не решитесь самостоятельно взяться за работу с электропроводкой, знание того, как ее производить, позволит вам контролировать работу наемного электрика.

Монтаж электропроводки в жилых помещениях - что нужно знать

Трассу квартирной электропроводки следует прокладывать строго вертикально и горизонтально по стенам, а все повороты делать только под прямым углом.Если разводку решено расположить вверху комнаты, то трасса должна пролегать на расстоянии 20-30 см от потолка. Это минимизирует вероятность механического повреждения кабеля при ремонте или расстановке мебели.

В нижней части трассы кабель обычно прокладывается на расстоянии 30 см от пола и должен быть защищен кабельным каналом. Но рациональнее в этом случае проложить кабель по полу внутри специального электрического плинтуса.

Выключатели следует располагать при входе в помещение со стороны дверной ручки. Высота размещения не нормируется в соответствии с ГОСТом и СНИП, но, как правило, составляет от 80 до 150. См. Евростандарт предписывает размещать выключатель на высоте 105 см от пола, чтобы дети могли им пользоваться. без проблем.

Розетки располагаются на высоте 30 см от пола, но при необходимости могут находиться на любой высоте, например, на уровне кухонной столешницы.Рекомендуется установить не менее одной розетки на 6 м2. На кухне количество розеток зависит от количества бытовых электроприборов. Расстояние от места расположения выключателей и розеток до двери или окна должно быть не менее 10 см.

Электропроводка в ванной - особый случай!

В других случаях вышеуказанные требования к зонам размещения кабелей не применяются. Здесь все провода должны быть в верхней части помещения, а разводка к потребителям (светильники, розетки и выключатели) должна проходить строго вертикально сверху вниз.Никаких проводов нельзя находиться рядом с душем или ванной.

В потолке допускается установка точечных встраиваемых светильников при условии, что источники света в них закрыты стеклом или работают от безопасного напряжения 12 вольт. В этом плане идеально подходят светодиоды. Также существуют требования к яркости освещения для разных типов помещений. Европейские стандарты основаны на действующем стандарте ISO 8995 и предусматривают для ванной комнаты норму освещенности в люксе 200.


Смотрите также: Электромонтаж на даче своими руками - схемы и фото


Вода и электричество - осторожно!

Электричество и вода несовместимы, и их сочетание смертельно опасно! Поэтому в ванных комнатах повышенные требования к электробезопасности. Не устанавливайте распределительные коробки в ванной! Линия электропроводки должна быть заземлена, а сеть защищена автоматически. Для электропитания в ванной трехжильный медный кабель 2,5 мм 2 для розеток, 1,5 мм 2 для светильников, 4мм 2 для бытовой техники.

Что и где можно установить в ванной

Электропроводку можно монтировать только в зоне выше 225. Светильники должны иметь класс защиты IP X7b и работать с напряжением до 12 В. В зоне высотой 225 см можно устанавливать только стационарные и специально разработанные вентиляционные и водонагреватели. с этой целью.

Из словаря электрика

В чем разница между кабелем, проводом и шнуром? Какая жила и утеплитель? Зная эти концепции, вам будет легче понять разнообразие проводников электричества, предлагаемых рынком.

Сердечник - это металлический сердечник проводника. Сердечник может быть сплошным или состоять из тонких проволок, скрученных в жгут. В зависимости от материала жилы бывают алюминиевыми, медными и алюминиево-медными. Выбирая провода и кабели для домашней электропроводки, важно знать площадь сечения жил.

Изоляция - это материал, пропускающий электрический ток. Это может быть керамика, стекло, поливинилхлорид, целлулоид. Изоляция защищает людей от воздействия тока, предохраняет жилы от соприкосновения друг с другом и обеспечивает защиту проводника от механических повреждений и погодных условий.

Отключить предохранители!

Сеть под напряжением есть только в случае отключения соответствующего предохранителя. Недостаточно просто щелкнуть выключателем! Перед окончанием работ закрепите предохранитель изолентой, чтобы предотвратить случайное включение. Перед началом работы проверьте с помощью измерительного прибора, действительно ли сеть находится под напряжением. Индикаторной отвертки для этого недостаточно. Лучше использовать для этой цели индикатор напряжения или мультиметр.


Ссылка по теме: Электромонтаж в ванной и сауне своими руками - чертежи, схемы, фото


Провод, кабель или шнур

Провод имеет одну или несколько плетеных нитей, соединяющих источник электроэнергии с потребителем, поэтому они делятся на одножильные и многожильные.Провода могут быть как защищенными, так и незащищенными. Первые имеют изоляцию

Корпус

, экранирующий провод от света, влаги, агрессивных веществ, механических повреждений, незащищенные провода такой оболочки не имеют.

Кабель отличается от провода тем, что каждая его жилка изолирована и дополнительно имеет защитное покрытие из полимеров, резины или металла. Помимо внешней изоляции, которая называется кембриком, в кабелях используются наполнители, которые обеспечивают дополнительную защиту от повреждений.Таким образом, защитный слой из стальных материалов противостоит грызунам и способен выдерживать сильные удары лопатой или другим ручным инструментом. Кабели с такой защитой называют бронированными.

Шнур состоит из многожильных гибких проводов, закодированных и покрытых внешней оболочкой из мягкой резины или пластика. Шнуры очень гибкие, поэтому их используют в бытовых приборах и электроинструментах.

При выборе кондуктора первое, на что нужно обращать внимание, это материал жил.Согласно действующим нормам и правилам для внутренней электропроводки, допускается использование проводов и кабелей только с медными жилами. Провода с алюминиевыми жилами запрещены.

Учитывайте также способ прокладки провода или кабеля. Провода прокладываются только скрытым способом или в пластиковых коробках, кабели можно прокладывать в открытом виде.

В домашней электропроводке чаще всего используется кабель GDP. Это небронированный, экранированный кабель с изоляцией из ПВХ. Его установка возможна как в сухих, так и во влажных помещениях.Изолированные жилы кабеля скручены и имеют характерный цвет.

Кабель с наименованием ВВГнголитится ВВГтем.что этот кабель негорючий. Не распространяет горение, способствуя локализации возгорания. Это связано с особым составом пластикового утеплителя. Помимо огнестойкости, кабель ВВГГГ имеет самые разные формы, он может быть плоским, круглым, квадратным, секторным и даже треугольным.

Кабель питания

NYM производится в соответствии с немецким стандартом DIN 57250 и может использоваться как для скрытой, так и для открытой прокладки.Имеет пониженную воспламеняемость и газовыделение. Чаще всего его используют для подключения к напольному щитку и для дальнейшего подключения этого щитка к квартирным или комнатным щитам (обычно в частных коттеджах). Кроме того, такой кабель можно использовать для индивидуального подключения энергоемких потребителей. Недостатком этого кабеля является его высокая стоимость.

Проволока ППНП - самая дешевая из всех токопроводящих изделий. Этот монтажный плоский провод имеет две или три одножильных жилы и изоляцию из ПВХ. Жилки можно окрасить в разные цвета.Такой провод бывает только плоским и применяется для силовых и осветительных сетей. Но утеплитель, сделанный из дешевых материалов, при нагревании быстро теряет свои свойства. Однако, если использование PPP необходимо, его следует поместить в пластиковый кабельный канал.

Для ввода электричества в дом наиболее широко применяется самонесущий изолированный провод. Такой кабель имеет высокопрочные сталеалюминиевые жилы, изолированные светостабилизированным полиэтиленом. Благодаря атмосферостойкой изоляции СИП-провод не разрушается под воздействием внешних факторов.

Ввиду огромного разнообразия материалов для электромонтажа при выборе и дальнейшем применении необходимо руководствоваться требованиями Правил электромонтажа (ПУЭ). По их словам, для определенной категории проводов характерен определенный цвет изоляции.

Синяя изоляция указывает на нулевой рабочий провод, а желто-зеленый цвет указывает на нулевой защитный провод. Фазовые провода в соответствии со стандартом ПУЭ могут быть маркированы одним из следующих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый или белый.Пренебрежение этими требованиями может вызвать трудности при монтаже проводки и ее дальнейшем обслуживании. Михаил Лежнев

Для фиксации многожильных проводов в винтовых зажимах, например, в розетках, используйте штыревые втулки. Они защищают вены от сдавливания винтом при затягивании контакта. Для опрессовки наконечников используйте специальные щипцы.

Электропроводка в квартире своими руками - видео

© Автор: Михаил Лежнев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Мини-сауна в квартире своими руками Как сделать сауну в обычной ...
  • Розетки и выключатели в ванной - классы безопасности, требования и правильная установка КАКОЙ КЛАСС И ЧТО ВЫБРАТЬ ...
  • Ремонт и обновление ванной комнаты своими руками - пошагово step photo ЛИЧНЫЙ ОПЫТ РЕМОНТА ВАННОЙ КОМНАТЫ ВАШИМ...
  • Жалюзи для ванной своими руками (если новые ниже) УСТАНОВКА ВАННОЙ НА РАЗНОЙ ВЫСОТЕ ...
  • Компактный угловой столик с умывальником своими руками для маленькой ванной Умывальник для очень маленькой ванной ...
  • Возьмите ванную комнату своими руками Как сделать поручни в ванную ...
  • Сауна на чердаке своими руками - мастер-класс Как разместить сауну на чердаке ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • Как отремонтировать квартиру своими руками.

    Ремонт комнаты своими руками: с чего начать

    Ремонт квартиры - это не стихийное бедствие. Это желание изменить интерьер, обновить обстановку, восприятие вашего дома. И в то же время - недоверие к незнакомым мастерам, желание сэкономить финансовые средства. Именно поэтому домочадцы очень часто принимают решение сделать ремонт квартиры своими руками.Работа, как правило, не ограничивается укладкой фанерных обоев и плиткой, самостоятельный ремонт можно выполнить так же, как это делают профессионалы.

    Работа начинается с безопасности: установка новой проводки, труб отопления, водоснабжения. Также продумана возможность перепланировки, устройство системы «теплый пол». Покупка жилья в новостройке подразумевает проведение ремонта с нуля, так как квартира будет в стадии черновой подготовки. Несмотря на то, что квартиры вторичного рынка уже жилые, в них также желательно делать капитальный ремонт, но не косметический.Потребует больше времени, сил, затрат, но оправдает себя качественным современным жильем, не требующим переделок долгие годы.

    Подготовка к ремонту

    Прокладка новой электропроводки может сопровождаться одновременной заменой приборов учета. Для таких работ лучше пригласить электрика, но в комнатах можно делать электромонтаж самостоятельно. Для этого перфоратором проделываются пазы в стене по заранее составленной схеме. Кабели подбирают с усиленной изоляцией или прокладывают в специальных коробах.Затем оштукатуривают стену, создавая незаметный шов.

    Розетки и выключатели устанавливаются в цилиндрические отверстия. Их изготавливают специальной круглой насадкой с помощью перфоратора. Расположение ящиков, выключателей, розеток зависит от проекта ремонта. Его составляют перед началом работ, в нем определяется освещение в зависимости от типа потолков и разновидности осветительных приборов.

    Выравнивание потолков и стен. Дизайн поверхности

    Далее ремонт квартиры своими руками включает в себя выравнивание поверхностей.При использовании штукатурки процесс трудоемкий и грязный. Однако это обеспечивает качественную поверхность. Именно ровность потолков и стен определяет красоту ремонта: их можно красить, облицовывать, оклеивать обоями.

    Существует 2 способа выравнивания:

    • штукатуркой,
    • листов гипсокартона.

    Штукатурка наносится на загрунтованную стену широким шпателем. Предварительно замесите смесь до вязкого состояния. Работа ведется снизу вверх полукруглыми движениями.Перед нанесением краски поверхность еще раз грунтуют и дают высохнуть.

    Монтаж гипсокартона

    Для кухни и ванной выбирайте гипсокартон влагостойкий (ГКЛВ), имеющий зеленый оттенок листов. Подходит для комнат (ГКЛ) - обычный гипсокартон с серыми листами. Актуально и стильно смотрятся в квартире арки, которые легко соорудить для одного человека. Помимо них гипсокартон используют для устройства перегородок в объединенном санузле или в комнате, разделяя его на зоны.

    ГКЛ также позволяет делать:

    • стены с внутренними полками,
    • рельефные поверхности стен,
    • имитацию лепнины.

    Для устройства полок, ниш используйте дополнительные CD-профили. Они глубоко входят в опорную раму новой стены из гипсокартона. Между собой профили соединяются крабовыми креплениями. После монтажа гипсовой штукатурки необходимо ее оштукатурить, затем покрасить или обоять.

    Натяжной потолок

    Современный способ выровнять потолок без тяжелой и грязной работы.К монтажному профилю, расположенному по периметру потолка, крепится ПВХ-пленка или текстиль. Дизайн таких конструкций чрезвычайно разнообразен: одно- и многоуровневые потолки с узорами, выполненными методом фотопечати или художественной росписью. Материал имеет матовую или зеркальную поверхность. Он позволит произвести ремонт квартиры тем, кто знаком с особенностями работы с ним.

    Новичку в установке натяжного потолка лучше пригласить профессионалов.

    Дизайн и материал стен

    В современном ремонте актуальны не только обои.Из прошлого в драпировку вернулись ткани, которые производятся специально для украшения стен. Он особым образом их украшает, создавая приглушенную, комфортную поверхность с ее фактурой. Современные технологии способствуют созданию текстильных материалов, покрытых водоотталкивающей пропиткой. Благодаря этому они не выгорают, легко чистятся и имеют прочную структуру.

    Какие еще материалы актуальны в дизайне квартир? Сегодня в моде обои и декоративные штукатурки, имитирующие дерево, кожу, бархат.В дополнение к ним - гладкие, однотонные поверхности из мрамора, камня, металла. Можно сочетать по фактуре, цвету, рисунку, внешнему материалу или наоборот, комбинировать, казалось бы, несовместимые варианты.

    Схема создания гармоничного пространства определяет грамотное сочетание рисунков. Например, если стены имеют ярко выраженный рисунок, мебель следует выбирать однотонную. Нежелательно делать акцент на нескольких цветовых сочетаниях. Привлечь внимание должен 1 цвет, максимум 2. Остальные дополняют друг друга, не создавая лишней пестроты.

    К однотонным стенам можно поставить мебель с рисунком гармоничных оттенков или однотонную, разного цвета.

    Современная роспись стен и потолка. Настенная плитка

    Декоративные краски наносятся на гладкую или фактурную штукатурку. Они содержат примеси в виде перламутра, блесток, создают античную поверхность, похожую на драгоценные камни. Декоративные краски обеспечивают роскошный декор, заполняют микротрещины, легко наносятся.

    В дополнение к окраске влажных помещений рекомендуется использовать керамическую плитку.Это лучший материал для ванны, туалета, кухни (зоны приготовления пищи). Керамику или керамогранит наклеивают на заранее распределенную на стене клеевую смесь. Можно соблюдать расстояние для швов между плиткой 0,3 мм, но можно применить метод бесшовной укладки.

    Этаж в квартире

    Ремонт пола начинается с определения его ровности. Если горизонталь немного нарушена (2 см), пол покрывают самовыравнивающейся смесью. В случае неровной поверхности (перепад более 2 см) устраивают цементную стяжку.Декоративные материалы для пола - паркет, ламинат, керамогранит, линолеум. Наибольшей износостойкостью обладает керамогранит. В комнатах размещается обрезная доска.

    Ремонт - дело не только хлопотное, но и затратное. Но сегодня мы предлагаем вам несколько советов, которые помогут снизить стоимость его выполнения. Надеемся, наши советы будут вам полезны.

    Итак, сэкономить можно за счет следующего:

    • Чертеж - важно заранее спланировать предстоящую работу, оперативно решать проблемы по мере их возникновения - сначала срочные, потом все остальное;
    • Контроль бюджета - при планировании бюджета старайтесь его придерживаться, если не превышайте, то ненамного.Для покупок выбирайте крупные торговые сети и базы;
    • Сделай сам - откажись от необдуманного привлечения сторонних специалистов; делай все, что можешь; сделай это сам;
    • Вариативность - отказ от традиционных вариантов отделки в пользу современных технологий позволит получить значительную экономию;
    • Материалы - не отдавайте предпочтение дорогим стройматериалам. Всегда есть возможность заменить их более доступными по цене решениями, имеющими отличные эксплуатационные и технические характеристики.

    Замечательный проект, интересные решения ремонта квартиры в ролике из программы «Жилищный вопрос».

    Автор очередного рассказа в рубрике «Мое жилье» рассказывает, как за год сделал ремонт в своей новой 1-комнатной квартире. Он привлекал квалифицированных мастеров только в самых ответственных направлениях работы. Например, для укладки плитки. В остальном он полагался на собственные силы, вкус и мирскую интуицию. «Сразу скажу, что особо не придерживалась какого-то стиля.У каждой комнаты свой стиль, но в большей степени он ближе к классике », - пишет Victor_IV. Сам ремонт стоил $ 5-7 тысяч, столько же ушло на бытовую технику. Предлагаем оценить результат.

    Квартира куплена для молодой семьи, то есть мне и моей будущей жене. Не буду тратить время на споры о преимуществах и недостатках 1-комнатной квартиры. Все прекрасно понимают: каждый выбирает сам, исходя из своих финансовых возможностей, взглядов, приоритетов и других факторов. Наш выбор - купить 1-комнатную квартиру в новостройке с выгодным для нас месторасположением и развитой инфраструктурой.

    Площадь квартиры 45 кв. м куплен в 19-ти этажном доме.

    Внешний вид квартиры - всегда начало нового этапа в жизни. Это была основательная работа, которую я хотел проделать всей душой. Весь процесс аранжировки занял у нас год. Ремонт квартиры начался летом 2010 года, а заселили мы летом 2011 года.

    От застройщика остались стеклопакеты, входная металлическая дверь и унитаз.Стеклопакеты, к счастью, оказались Rehau и, как ни странно, практически без дефектов. Один из них плохо закрывался, но эту неисправность быстро устранили регулировкой окна. Входная дверь не менялась, так как тоже была хорошего качества и с хорошим внешним видом. Кстати, у нас на этаже 7 квартир, и ни в одной из них эти двери никто не менял. Вот несколько первых фото квартиры без отделки.





    Сначала нужно было определиться: делать дешевый и быстрый ремонт или качественный, но долгосрочный. Мы остановились на втором варианте. По профессии я инженер-проектировщик, и мне было интересно самому создать дизайн-проект нашей квартиры. Хороший качественный ремонт - занятие довольно дорогое, и в условиях ограниченного бюджета было решено сделать ремонт поэтапно, а по возможности своими силами. Забегая вперед, скажу, что ремонт еще не закончен, но я оцениваю его готовность примерно в 90-95%.

    Создал множество дизайн-проектов, в некоторых из них использовалось большое количество гипсокартона для создания различных ниш, разделения комнат на зоны и потолков сложной формы.Был вариант полной перепланировки под квартиру-студию. Однако от этих вариантов пришлось отказаться из-за их сложности и поскольку, повторюсь, я собирался делать ремонт сам.

    Вот несколько эскизов, созданных в одной из компьютерных программ.




    Наконец, был выбран проект, совместимый с бюджетом и моими возможностями. Именно под ним закипела работа.

    Ремонт начался с самых грязных работ, а именно с переноса розеток и выключателей. Советую сразу покупать строительные респираторы, так как одной пылью надо дышать. В физическом плане работа не из легких, пришлось изрядно попотеть. Не знаю, как это делают строители, я тут дорожку болгаркой прорезал, а потом пробил перфоратором середину. Желательно использовать строительный пылесос, он хоть немного отсасывает пыль. В противном случае, работая болгаркой через две минуты, вы не увидите стоящего рядом человека. Мою роль строительного пылесоса выполнял старый советский пылесос Ракета.Импортные бытовые пылесосы использовать не нужно, так как есть вероятность, что их потом придется выбросить.

    Кроме розеток пришлось сделать несколько стробоскопов в полу, в которых был спрятан антенный кабель. Сам кабель был проложен в пластиковом шланге, чтобы при необходимости его можно было снять. В квартире по генплану один большой коридор, мы решили разделить его на две арки (большую и малую). Поскольку свет проводился только в один, пришлось сделать стробоскоп в потолке и внести дополнительный источник света в небольшой коридор. В коридоре без света было темно, и по проекту там должен был находиться чулан. В ванной сливные трубы пришлось спрятать в стенах. В принципе, это мог бы сделать и я, но речь идет о воде, поэтому было решено доверить эту работу профессионалам. Несколько фото передачи торговых точек.





    Следующий шаг - работа с гипсокартоном. По проекту гипсокартон использовался в четырех местах: потолок в холле; декоративная сквозная ниша в большом и малом коридоре; ящик для вентиляции в туалете и увеличение стены на кухне для установки встроенного холодильника.Вся сложность заключалась в том, что раньше я никогда не занимался конструкциями из гипсокартона. Однако информация из Интернета, общение на форумах, несколько консультаций со строителями и огромное желание сняли все сомнения. Можно было, конечно, сделать натяжной потолок, что более логично для новостроек, но мой выбор все же остановился на гипсокартоне, о чем нисколько не жалею. На гипсокартон ушло много времени (тем не менее, опыта не хватило), но результат оказался лучше ожиданий - все конструкции вышли ровными и прочными. Фотографий, к сожалению, не очень много.

    Декоративная ниша в коридоре.


    Ящик в унитаз.


    Потолок в холле.


    Затем начались отделочные работы. Стены в принципе были довольно ровными, за исключением одного угла, который пришлось выровнять штукатуркой, а остальные поверхности шпаклевать в два слоя. Конечно, слоев на гипсокартоне было больше, так как было много поверхностей сложной формы и кое-где сказался мой первый опыт создания конструкций из гипсокартона.Повсеместно применялась шпатлевка «Акриловые шпатлевки», закупленные на строительном рынке в Уручье.

    После всех шпаклевочных работ и очистки квартиры от повсеместной пыли настала очередь укладывать керамическую плитку. Надо сказать, выбору отделочных материалов я уделил большое внимание. Рынок материалов был изучен вдоль и поперек. Конечно, здесь представлены не все бренды, но выбрать есть из чего. Что касается поиска плитки, я посетил практически все точки продаж. Это и строительные рынки, где цены приятно радуют глаз, и элитные салоны, в которых восхищает любая коллекция - до того момента, пока вы не увидите цену.

    После долгих поисков кафель наконец-то был куплен. Туалет и половина коридора - вполне обычная польская плитка Opoczno. Санузел также выложен польской плиткой Paradyz. На кухню покупали русскую плитку, название даже не помню, жене очень понравилась ажурная фактура и цвет. Выбирали плитку, которая была в наличии, чтобы вообще не затягивать ремонт.Для керамической плитки наняли плиточника по рекомендации. Было бы обидно купить хорошую плитку, и поставить ее «тяп-блап».

    Плитка в коридоре.


    В туалете и ванной.



    На кухне.


    Часть обоев закупили в Ждановичах, обои в коридор привезли из Польши по цене в несколько раз ниже нашей.

    Хотели положить на пол паркетную доску, но из-за довольно высокой стоимости пришлось отказаться от нее и выбрать ламинат. Мы выбрали продукцию компании Egger, 32 класс. Ламинат укладывали без стыков между комнатами, так как длина не превышала допустимую по правилам монтажа. К сожалению, промежуточных фото ремонта больше нет, поэтому будут фотографии каждой комнаты после ремонта, так сказать результат моих усилий с кратким описанием. Сразу скажу, что особо какого-то стиля я не придерживался. Каждая комната имеет свой стиль, но в большей степени ближе к классике.

    Коридор большой

    Дизайн коридора определил багет, который я видел на мебельной выставке. Сразу возникла идея огромного зеркала в обрамлении багета. Впоследствии роль зеркала сыграл встроенный в проем шкафчик. Багет также обрамляла ниша из гипсокартона. В нише установили сквозную полку для хранения всяких симпатичных безделушек. Купила багет в магазине. В багетных мастерских он стоил в три раза дешевле импортного.На зеркалах шкафа золотой краской в ​​цвет багета был нанесен уникальный узор. Шкафы в коридорах ставила сама, на заводе заказывала только резку и склейку деталей.



    Двери межкомнатные белорусские, классические, шпонированные, цвета слоновой кости для контраста с темными обоями. Откосы входной металлической двери выглядели не очень хорошо, поэтому я их обшил такими же наличниками и декоративными розетками, что и межкомнатные двери. Классическая мебель из массива фабрики «Лагуна» очень гармонично вписывается в интерьер.Зеркало было запрошено на стене над столом, поэтому на сайте ИКЕА была выбрана ажурная рама и привезена под заказ из Москвы по цене плюс 10% от стоимости товара.



    Коридор маленький

    Маленький коридор выполнен в менее формальном стиле. Шкаф-купе - мини-шкаф. Раздвижные двери комбинированные, с использованием матового стекла и вставок обоев. Жена наклеила обои на основу из ДСП клеем ПВА.






    Туалет и ванная

    В салонах, где покупали плитку, дизайнеры рисовали дизайны, но они казались как-то скучными, поэтому сам дизайн был доработан. Изначально было решено сделать ванную и туалет кардинально отличающимися друг от друга по стилю. В туалете справа вверху вынесена розетка для будущего бойлера. Под ванной слева сделан съемный люк для доступа к сливным патрубкам.Систему открывания и механизм придумали мы сами.



    Я хотел сделать кухню максимально удобной и универсальной для 1-комнатной квартиры. Поэтому цвета были выбраны ближе к натуральным, различные оттенки коричневого. Материалы и фурнитура подобраны только качественные: ДСП Egger, пластик для фасадов и столешниц Resopal, фурнитура Blum. Чтобы удешевить кухню, я сам собрал и установил дома.Купил всю технику только встроенную, чтобы кухня была единой композицией.


    Жена очень довольна стеклянной рабочей поверхностью - за ней легко ухаживать, она стильно выглядит.


    На верхних фасадах ручек нет, двери открываются нажатием. Столешница кухонного стола сделана из того же пластика, что и фасады кухни. На окнах японские шторы, купленные в ИКЕА. Цена всего комплекта вместе с карнизом - чуть больше 100 долларов.У нас шторы такого плана, только у других производителей, стоят намного дороже.


    Гостиная, это же спальня, она такая же ... У комнаты много функций, поэтому сразу было решено придерживаться естественных цветов. Теперь осталось решить несколько вопросов по мебели, я еще в процессе, не хочу сильно загромождать комнату.




    Перед тем как приступить к ремонту, решил сделать блокнот для учета расходов.Но ремонт произошел как раз во время второй волны девальвации и резкого скачка на валютном рынке. Поэтому он отказался рассчитывать финансовые вложения; Реальные затраты в долларовом выражении оценить сложно. Навскидку вложили около 5-7 тысяч долларов. Сюда не входит бытовая техника. Столько же было потрачено на его покупку.

    Ремонт - мероприятие не слишком увлекательное и требует много личного времени. Но видя результат своей работы, я получаю моральное удовлетворение. Что бы ни говорили, семейный очаг, семейная жизнь и комфорт во многом зависят от среды, которая вас окружает. Я старалась, хотела, чтобы помимо внешней привлекательности квартира была комфортной, уделяя особое внимание всем мелочам, ведь самые мелкие и, казалось бы, незначительные вещи могут порой кардинально изменить впечатление от ремонта в целом.

    Если вы планировали отремонтировать комнату своими руками, но не знаете с чего начать, ознакомившись с материалами нашего сайта Ремонтик, вы решите эту проблему.Придерживаясь наших советов, ремонтные работы не будут затягиваться надолго, а конечный результат вас порадует.

    Прежде всего, вы должны понимать, что ремонт помещения требует серьезной предварительной подготовки. Самым главным моментом является составление подробного плана ремонта с учетом всех нюансов. Примите во внимание советы по организации ремонта от профессионалов:

    • Какой вид ремонта выбрать: капитальный или косметический.
    • Подготовка дизайна интерьера и детального плана ремонта.


    • Определите основные этапы ремонта помещения.
    • Составьте список необходимых инструментов и материалов.
    • График предстоящих расходов.
    • С чего начать ремонт комнаты своими руками.

    А теперь остановимся на каждом из этапов более подробно, прикрепив к ним фото и видео.

    Какой нужен ремонт помещения: капитальный или косметический

    В первую очередь нужно определиться с объемом и сложностью будущего ремонта.Чтобы квартира была чистой и светлой, достаточно провести поверхностный, косметический ремонт: замена обоев, замена старого линолеума, побелка потолка, покраска стен и т. Д.

    Если вы планируете избавиться от всего старого и надоевшего, решитесь на капитальный ремонт с заменой окон, выравниванием стен, установкой новых полов, а также современных потолков. Ваше жилье преобразится, станет красивым и новым.

    Не рекомендуем отказываться от помощи профессионалов при проведении капитального ремонта. В первую очередь это касается создания стильного дизайна помещения, включая перепланировку, а также снос некоторых перегородок и стен.

    При планировании ремонта опирайтесь на свои финансовые возможности.

    Выберите дизайн интерьера и определитесь с планом ремонта

    В самом начале определитесь с дизайном и интерьером каждой отдельной комнаты, которую вы собираетесь изменить в своей квартире. Вы можете обратиться за помощью к опытному дизайнеру, который немного увеличит ваши финансовые затраты на ремонт.

    Для помещения, в котором вы собираетесь проводить ремонт, необходимо выполнить подробные чертежи всех этапов работ в их четкой последовательности.

    Рекомендуем выполнить пять эскизов ремонта для всех отдельных помещений. На первом чертеже рекомендуется отобразить вид комнат сверху, а на других четырех - каждую стену. Дополните все чертежи подробным описанием, а также планом последовательных ремонтов, что позволит избежать неточностей и упрощений в работе.

    • Расположение мебели. Тем стенам, которые бросаются в глаза больше всего, нужно уделять максимум внимания и использовать отделку высочайшего качества.
    • Хорошо продумайте, где лучше разместить люстры и лампы, чтобы свет лучше освещал комнату.
    • Учитывая расположение бытовой техники, отметьте место для розетки. Затем грамотно спроектировать разводку в разных помещениях.
    • Учитывайте расположение основных элементов декора: мозаики, росписи, кирпичной стены.

    В плане ремонта необходимо указать необходимый вариант отделки: покраска, оклейка стен обоями и т. Д. Для разделения комнаты на отдельные зоны рекомендуем покрасить одну из стен другим цветом, чтобы подчеркнуть и визуально разделить номер. Такие моменты тоже нужно отразить на плане.

    Как правильно определить порядок ремонта комнат в квартирах

    По совету специалистов, во избежание лишней пыли и грязи при проведении ремонта, рекомендуем сначала производить ремонт в помещениях, удаленных от входной двери. На последнем этапе ремонта лучше выбрать проходные помещения, а также коридор, по которому часто будут проноситься строительные инструменты и материалы. Чтобы не поцарапать и не испачкать отделку уже отремонтированной стены, а также не повредить новый пол.

    В качестве дополнительной защиты отремонтированного помещения может выступать целлофановая пленка (крепится с внешней стороны двери). Обеспечивает надежную защиту помещения от строительной пыли, грязи, штукатурки, краски и случайных повреждений.

    Ремонт помещений в квартире: своими руками или специалистами

    Не выполняйте весь ремонт самостоятельно. В случае необходимости выполнение ремонта или только особо сложных мероприятий можно доверить опытным профессионалам. Во-первых, знания и опыт позволят качественно и быстро провести ремонт. Во-вторых, вам не придется покупать дорогостоящие инструменты, с помощью которых заливается стяжка или выкладывается плитка.

    Даже если процесс установки межкомнатной двери кажется вам простым, малейшая неточность в этом плане недопустима. Конечно, вы можете повесить и расставить мебель на кухне, выровнять стены и провести небольшую покраску самостоятельно. Однако более сложные ремонтные работы доверьте специалистам, чтобы впоследствии их не пришлось переделывать, что значительно увеличит финансовые затраты.

    Составьте список необходимых инструментов и материалов

    • Выбрав дизайн комнаты, интерьера и мебели, нужно составить полный перечень строительных материалов. Их общая стоимость и количество напрямую зависит от ремонтных работ, а также от того, как их проводить.При наличии необходимого бюджета стоит покупать стройматериалы с небольшой наценкой.
    • Подготовьте список декоративных элементов: полки, держатели, картины, зеркала и т. Д. Начните покупки с выбранных предметов декора. Если запланированного элемента декора нет, его можно быстро поменять или разработать новый дизайнерский план ремонта помещения.
    • Подготовьте список необходимых инструментов для проведения ремонта. Для этого воспользуйтесь советом консультанта в строительных магазинах вашего города или профессиональных ремонтников.

    Рассчитать расходы

    Когда подготовительные работы были выполнены: составлены эскизы и планы ремонта, составлены списки всех инструментов, материалов, принято решение о возможности ремонта помещения своими силами или с помощью ремонтных мастеров, вы рассчитаете средняя общая стоимость планового ремонта.

    Не спешите покупать все материалы при первом посещении магазина. В составленные списки инструментов и материалов внесите стоимость различных магазинов, что позволит сэкономить на покупках.Тщательно выбирайте услуги строительной бригады. Особого внимания заслуживает не только стоимость ремонтных работ, но и отзывы наших друзей о качестве ремонтных услуг.

    Освободить комнату

    Для надежной защиты мебели от повреждений, строительной пыли и грязи собирайте ее в центральной части помещения. Затем накройте полиэтиленовой пленкой. Поэтому свободный доступ к потолку и стенам. Рекомендуем перенести дорогое оборудование и одежду в другие помещения.

    Ремонт помещения своими руками: с чего начать и в какой последовательности работ

    Ремонтные работы следует начинать с самых пыльных: замену окон, оконных откосов и установку новых подоконников. Таким образом можно избежать попадания пыли и грязи при покраске, когда запрещено открывать окна, во избежание повышения влажности и перепадов температур. При установке откосов, окон и подоконников накройте их ДВП или полиэтиленовой пленкой, чтобы предотвратить случайное загрязнение и механические повреждения.

    Позаботьтесь о разметке мест для установки дополнительных розеток, произведите разводку электроприборов. На текущем этапе не устанавливайте розетки и не подключайте их к щитку.

    При использовании сварочных работ (например, при замене аккумуляторов) выполняйте их одновременно в разных местах квартиры, чтобы быстро провести этот сложный и запыленный этап работ, иногда связанный с разрушением стен.

    Перед ремонтом полов, стен, потолка необходимо провести их состояние водным или лазерным уровнем.Начните с нанесения самых толстых слоев раствора. Во время их высыхания можно без простоев выполнять другие мелкие работы.

    По окончании подготовительного этапа приступить к ремонту, выполняя его в следующей последовательности: ремонт потолка, стен, пола. Сначала работы проводятся с использованием шпатлевки, гипса, цементных смесей. Затем приступайте к устройству пола, дверей и откосов.

    Последние этапы ремонтных работ:

    • покраска или оклейка потолка;
    • покраска стен или оклейка обоями;
    • установка полов;
    • установка порогов, плинтусов и наличников.

    Соблюдая правильный порядок при ремонте и имея четкий план действий, можно избежать многих ошибок, сэкономить время и деньги. Это одна из главных составляющих длительного и красивого ремонта наряду с соблюдением технологии и качеством используемых материалов.

    Замена электропроводки своими руками

    Причин поменять проводку, может быть много. Первое и главное - схема подключения и свойства кабеля в советских домах не рассчитаны на большое количество мощного электрооборудования.И блага цивилизации добавляются и добавляются в наши дома. Это не проходит бесследно. Алюминиевая проводка, сечение которой не рассчитано на общую мощность современных потребителей, начинает быстро выходить из строя, перегреваться. Вторая причина - почтенный возраст проводки. Гарантийный срок на провод - 20 лет. После этого начинается быстрое разрушение изоляции, что приводит к искрообразованию и короткому замыканию. Третья причина - отсутствие заземления в старой проводке.Все это в совокупности может сподвигнуть на капремонт и замену электропроводки, что влечет за собой колоссальные растраты. Но не отчаивайтесь. Чтобы сэкономить на работе специалистов, мы расскажем, как выполняется замена электропроводки своими руками.

    1. Меняем старую проводку или прокладываем новую
    2. Схема новой электропроводки
    3. Закупаем провода, крышку, распределительные коробки, УЗО и автоматы.
    4. Установить распределительный щит
    5. Монтаж скрытой проводки
    6. Монтаж электропроводки в кабельных каналах
    7. Замена электропроводки своими руками: видео инструкция

    Меняем старую проводку или прокладываем новую

    Хочу сразу отметить, что частичная замена проводки не имеет смысла.Если уж решили поменять, то поменять полностью, на сам щиток, с заменой всех розеток и выключателей. Есть только одно исключение - временная мера. Если в том или ином месте обрыв провода, и вы не собираетесь делать ремонт, то отремонтировать и заменить проводку вполне возможно только на этом участке.

    Прежде чем приступить к замене проводки во всей квартире или доме, необходимо выяснить схему ее монтажа. Ведь может оказаться, что «замены» старой на новую не будет, а нужно будет отрезать старые магистрали и полностью сделать новую планировку.Это зависит от того, как была реализована старая проводка.

    В некоторых типичных домах проводка расходится по разным комнатам по полу в специальных наконечниках , изготовленных на заводе. Сверху стелится деревянный или паркетный пол на бревна. К выключателям и розеткам провода подводят либо под штукатурку, либо швами, либо в пустотах потолков. К осветительным приборам - в пустотах перекрытия. Если вы не собираетесь срывать напольное покрытие, о замене проводки придется забыть.Надо будет его «отрезать» и другим, более доступным способом, поднести к устройствам и потребителям новый.

    Если проводка изначально идет через в швах стен , то заменить ее не составит большого труда, но вытащить ее из штукатурки придется попотеть.

    Замена разомкнутой проводки - Самая простая работа. Возможно, вам даже не придется делать ремонт.

    После того, как мы выяснили, как проходит проводка по квартире, можно решить, какие готовые штробы или место установки распределительных коробок мы можем использовать при замене проводки, а какие нет.

    Схема новой электропроводки

    Полная замена электропроводки начинается с составления новой схемы электропроводки. Сначала определяемся, как монтировать проводку: открытую, закрытую или совмещенную (в кабельных каналах). Далее необходимо начертить на бумаге план квартиры, навести его на место, где стоит бытовая техника, где планируется установить розетки и выключатели, осветительные приборы, где вам понадобятся распределительные коробки.

    Розетки следует монтировать в тех местах, где есть мощные электроприборы.Их количество для жилых комнат рассчитывается по такому правилу: на каждые 6 м2 комнаты должна приходиться одна розетка. Для кухни это правило не действует: на 6 м2 должно быть не менее 3 розеток. Ведь помните, именно на кухне сосредоточено наибольшее количество техники: холодильник, морозильная камера, микроволновая печь, индукционная плита, электрический чайник и другие. Кстати, для электроплиты нужна отдельная розетка с кабелем питания не менее 4 мм2, может быть необходимо и 6 мм2, это зависит от толщины плиты.Все остальные розетки на кухне лучше располагать рядом со стационарно установленным оборудованием.

    Высота установки розеток строго не регламентируется. Можно установить на расстоянии 20 - 30 см от пола, а можно выше - 80 см или 1 м. Это зависит от удобства. Единственное ограничение - нельзя монтировать розетки слишком близко к полу, иначе при затоплении могут возникнуть проблемы. В туалете установка розеток запрещена, в ванной разрешена только через специальный распределительный трансформатор.

    Выключатели устанавливаются непосредственно при входе в комнату возле двери, не ближе 15 см от дверного проема. Чтобы дверь не мешала им пользоваться, монтируйте ее со стороны тамбура, а не на петлях. Высота выключателей тоже строго не регламентирована, кто-то устанавливает на высоте 0,9 м от пола, кто-то 1,5 м - кому удобнее.

    Для каждого помещения необходимо рассчитать общую мощность электроприборов.

    Таблица мощности электроприборов .

    Если в одном помещении много мощных устройств, к ним необходимо подключить отдельные линии с автоматами отключения.

    Смотрим схему расположения розеток и выключателей, где нам будет удобно разместить распределительные коробки, чтобы они были доступны. Ставим их на план. Направление прокладки провода должно быть строго вертикальным или горизонтальным, не прокладывать по диагонали или под другим углом, кроме 90 °.

    Далее разделим потребителей на группы, например:

    1. Группа «розетки».
    2. Группа освещения раздельная для двух половин квартиры.
    3. Кухонная группа, в которой будут расположены розетки для мощной техники.
    4. Группа «мощные потребители» - индукционные плиты, бытовые кондиционеры и др.
    5. Группа «опасные мощные потребители», такие как джакузи, ванная и другие.

    Для каждого планируем отдельные силовые кабели. Это должно быть указано на схеме: тип, сечение, материал.

    Последний раз сверяем схему, проходим по комнатам, прикидываем.Если результат устраивает, то наносим расположение предметов на стенах и потолке. Если вы планируете скрытую проводку, то вам придется удалить все отделочные материалы, очистить стены и пометить на них маркером или простым карандашом кабельную линию, расположение распределительных коробок, розеток и выключателей. Теперь собираемся закупить материалы.

    Закупаем провода, крышку, распределительные коробки, УЗО и автоматы

    Если вас интересует вопрос, сколько стоит замена электропроводки, давайте попробуем его обсудить.В первую очередь, это зависит от того, будете ли вы это делать сами или нанять электриков, а потом и строителей, для ремонта работы электриков. Второй момент - как вы планируете делать прокладку. Если в кабеле - каналы, то пыльной работы не будет. Придется просто потратиться на материалы. Если вы собираетесь делать скрытую проводку в стробоскопах, то это самый дорогой и грязный вариант.

    Стоимость замены проводки своими руками зависит от размеров квартиры и количества материалов, которые необходимо приобрести.В среднем только на провода, розетки, выключатели и другие сопутствующие материалы придется потратить около 700 у. е.

    Провода. Для прокладки кабеля к осветительным приборам приобретаем трехжильный медный провод ВВГ 1,5 мм2 сечением. Длина рассчитывается следующим образом: замеряем все отметки, которые мы сделали на стенах и потолке и добавляем по 10-15 см на каждую промежуточную распределительную коробку и выключатели. Для прокладки разводки розеток покупаем трехжильный кабель ВВГ сечением 2,5 мм2.Аналогично рассчитывается длина. Для электроплиты потребуется ВВГнг 5 * 6 - пятижильный провод сечением 6 мм2.

    УЗО и автоматы. Сразу разграничим эти понятия.

    RCD - Устройство защитного отключения необходимо для защиты от токов утечки.

    Автоматический выключатель Используется для защиты от коротких замыканий.

    Можно использовать дифференциальные автоматы, они выполняют функции сразу обоих устройств.

    Для группы «розетки» приобретаем УЗО А-класса на 30 мА и пистолет-пулемет на 16-20 А.

    Для группы «освещение» - автомат 10-А. Этого будет вполне достаточно.

    Для группы «мощные устройства», «кухня» и «опасные мощные устройства» - автоматы на 25 А и УЗО на 30 мА.

    Распределительные устройства закупаем в необходимом количестве, исходя из схемы.

    Розетки и переключатели подбираем, в зависимости от того, открытая или скрытая проводка, а также из эстетических соображений.Они могут быть встроенными или накладными. Вы можете купить выключатели света для некоторых помещений, например, коридора или коридора. Но это необязательно.

    Щит электрический можно купить металлический, а можно пластиковый. Размер щита выбирается в зависимости от количества машин и УЗО, которые мы будем подключать. Имеются щиты на 2 пулемета и до 16 и более штук. Берем щит с запасом на 2 автомата, на всякий случай, если при последующей операции нам потребуется создать отдельную линию для другого мощного устройства.

    CCS - соединительные изолирующие элементы для соединения проводов в распределительных коробках. Покупаем в избытке.

    Вам понадобится еще изолента и дюбель-гвозди, шурупы, гофра, зажимы для гофры и многое другое.

    Можно переходить к установке.

    Установить распределительный щит

    Замена старой электропроводки начинается с установки нового щита. В новостройках для него предусмотрена специальная ниша, к которой подключается силовой кабель.В этом случае вам просто нужно установить в него все автоматы и УЗО, закрепить в нише и подключить к кабелю.

    Если дом старый, то щит нужно делать навесным. Для этого мы выбираем удобное место, чтобы иметь к нему свободный доступ. Навешиваем щит на дюбеля. Так как провода в квартире у нас нет, просверливаем отверстие в стене и протягиваем кабель ВВГнг 5 * 6, подключаем его к панели приборов в подъезде.

    Внутри штатный щиток выглядит так: вверху - нулевые выводы, внизу - земля, посередине - автоматы. Зачищаем подводящий кабель, подсоединяем синий провод к нулю, желтый - к массе, а белый - к верхнему контакту на автомате, там устанавливаем перемычку на соседний автомат. Провода ВВГнг 3 * 2,5 и ВВГнг 3 * 1,5 подключаются следующим образом: фаза - к клемме автомата внизу, ноль и заземление - так же, как и кабель ввода питания.

    Если используется УЗО, фаза и ноль сначала подключаются к УЗО и только затем идут к машине и нулевой клемме.

    Теперь можно приступить к монтажу проводки.

    Монтаж скрытой проводки

    Скрытую проводку можно прокладывать в швах, пустотах потолка, под напольным покрытием, за гипсокартоном или под штукатуркой.

    Прокладка кабеля в швы и под штукатурку - самый пыльный вариант. Иногда, чтобы не объезжать все стены, провода ведут по полу. Но в этом случае необходимо будет полностью демонтировать старое напольное покрытие и положить новое.

    Для выполнения штробов в стенах из бетона или кирпича потребуется кожух или, в крайнем случае, болгарка с алмазным диском и перфоратор с алмазной коронкой. Работать нужно в респираторе и очках, так как будет много пыли.

    Важно! Принять к сведению, что перекрытие бетонных панельных плит в типовых панельных домах под электромонтаж запрещено постановлением Правительства Москвы от 25.10.2011 № 508-ПП

    Глубина штроба исходит из того, что слой штукатурки сверху не превышает 10 мм.Ширина не ограничена. Вырезаем места для распределительных коробок и розеток с помощью специальной коронки.

    Если есть возможность прокладки кабеля в пустотах потолка, то стараемся и делаем так, чтобы не нарушить целостность стен и потолка. Особенно это касается осветительного кабеля, поскольку чаще всего он находится в пустотах плиты, выступающем потолке в вашей квартире.

    Когда все штробы будут готовы, по ранее выполненной схеме прокладываем провода в необходимом количестве и необходимом сечении.Для этого разрезаем их на кусочки необходимой длины. Иногда для удобства протаскивают через гофру, чтобы в дальнейшем было проще заменить участок, не ломая стену. Иногда жгут проводов стягивают специальными зажимами и прикрепляют к стене крепежными элементами.

    В распределительных коробках производим соединение проводов с помощью ШН, закрываем крышкой. Устанавливаем розетки и выключатели. Подключаем провода к контактам.С помощью тестера проверяем работоспособность системы. Если все в порядке, можно вызвать электрика для подключения электричества от силового щита.

    Затем все штробы следует залить штукатуркой. На однокомнатную квартиру на аналогичные работы по замене электропроводки цена в электротехнических компаниях начинается от 300 долларов. Обычные стройотряды могут запросить меньше - около 120 у.е.

    Если прокладывать провод под гипсокартонными панелями, то технология другая - необходимо прятать провода в гофре, крепить к стенам зажимами.

    Монтаж электропроводки в кабельных каналах

    Этот метод намного легче предыдущего, менее пыльный, но и менее эстетичный в местах подводки проводов к выключателям и розеткам. При закупке материала необходимо включать плинтусы с кабельными каналами и короба для подачи потребителям. Подключение щита ничем не отличается.

    По разработанной схеме крепим плинтус к полу. От него ведем ящики к розеткам и выключателям.Прокладываем в них провода. Если требуется установка внешних переборок, установите их и соедините внутреннюю часть провода с помощью ШРУС.

    Все розетки и выключатели будут накладными, прикрепите их к стенам и вставьте провода внутрь, подключите их. Проверяем тестером и приглашаем электрика. Это все. Затем закройте плинтусы и короб. Никакой другой отделки не требуется.

    В основном метод прокладки проводки в кабельных каналах применяется в местах, где невозможно выполнить скрытую проводку как в офисных, так и в коммерческих помещениях.Но на самом деле у него есть неоспоримое преимущество. Если нужно отремонтировать проводку или подключить дополнительную группу, ремонтировать и долбить стены не нужно. А что касается эстетики: современный рынок предлагает кабельные каналы и боксы самых разнообразных расцветок, способных не только не сломать интерьер, но и дополнить его.

    Все на замену электропроводки, включая дифф. Машины, УЗО, выключатели вы можете найти здесь, в интернет-магазине электрики 220pro.ru.

    Замена электропроводки своими руками: видео инструкция

    Как сделать ремонт дома без удаления гипсокартона

    Важно убедиться, что в вашем доме есть соответствующая проводка. Неправильная проводка не только приводит к короткому замыканию и неработоспособности розеток. Это может привести к пожару в доме и к сгоранию всего имущества из-за перегрузки по току или из-за искры, вызванной возгоранием дерева и изоляции. Лучше всего перемонтировать дом всякий раз, когда это является проблемой (которая может возникнуть, если дом старый или если предыдущий владелец попытался выполнить монтаж провода самостоятельно, без помощи профессионала.Если вы обнаружите, что проводка плохая, вам нужно знать, как перемонтировать дом, не снимая гипсокартон.

    Если вы полностью ремонтируете дом (или даже просто комнату), вы можете удалить гипсокартон. Гипсокартон легко снять и почти так же легко установить. Однако это требует много времени и дополнительных затрат. Если вы предпочитаете избегать этих дополнительных расходов, вам нужно знать, как ремонтировать дом, не снимая гипсокартон. Каждый дом немного отличается, но процесс установки и перенастройки проводки должен быть более или менее одинаковым (если только предыдущий домовладелец не установил проводку очень плохим способом, и в этом случае вам может потребоваться удалить гипсокартон в зависимости от того, как проводка был вставлен.)

    1. Планирование демонтажа

    Единственный реальный способ удалить проводку, не вынимая гипсокартон, - это выполнить описанную выше задачу на чердаке или в подполье между этажами (в идеале это будет на чердаке как это, по крайней мере, даст вам немного больше места для работы). Вам понадобится подробный план того, какую проводку вы собираетесь снимать. Таким образом, вы будете знать, каких помещений следует избегать, а какую проводку оставить нетронутой.

    Вы также захотите отмерить, сколько провода вам понадобится.Если вы делаете это самостоятельно, то чем точнее измерения, тем легче это становится. Если у вас есть помощник, вы можете по крайней мере иметь кого-нибудь в комнате, к которой вы подводите провод, будь то электрическая розетка, выключатель питания или лампа.

    2. Освободите место

    Вам необходимо освободить место для прохождения проводки. Возможно, вам придется удалить изоляцию, чтобы у вас был свободный путь для подачи провода к розетке.

    3. Выключите схему, над которой вы работаете

    Перед тем, как начать, всегда выключайте схему, над которой работаете. На всякий случай можно просто выключить электричество во всем доме. Естественно, вам захочется заниматься этим днем, и вам понадобятся фонарики. Но вы не хотите рисковать получить удар электрическим током при работе с проводкой.

    4. Снимите Wirin g

    Старая проводка может быть скреплена скобами за стенами.Теперь, если вы не хотели заменять гипсокартон, но были не против исправления, вы всегда можете вытащить проводку изнутри комнаты. Это оставит за проводкой тонкий туннельный путь, который можно легко исправить. Если вы собирались красить комнату, это один из быстрых вариантов. Однако, если вы не хотите этого делать, вы можете вытащить проводку изнутри ползунка.

    5. Протяните новый провод

    Проведите новый провод. Если вы измерили правильно, проволока должна проходить сверху вниз к отверстию в стене.

    6. Продолжить процесс

    Отсюда просто продолжайте процесс подачи электропроводки к правильной розетке. Лучше всего обрабатывать по одной комнате, а затем проверять проводку, включая электричество. Таким образом, вы знаете, что то, что вы делаете, работает. Последнее, что вам нужно сделать, - это соединить всю область проводом от места для лазания или чердака и обнаружить, что что-то не так.

    Существует ряд советов и приемов, как перепланировать дом, не снимая гипсокартон.Вы должны помнить каждый из этих 10 советов, когда дело доходит до ремонта дома, не снимая гипсокартон.

    1. Дополнительные батарейки для фонарика

    Вы захотите иметь под рукой дополнительные батарейки для фонарика, пока будете разбираться в том, как перемонтировать дом, не удаляя гипсокартон. Таким образом, если вы находитесь в середине работы и ваш фонарик начинает гаснуть, вы сможете заменить батарейки, не останавливая работу.

    2. Измерьте и обрежьте Wirin г

    Если вы работаете в небольшом пространстве, вам нужно измерить и отрезать проводку перед тем, как отправиться внутрь. Там не будет тонны места для перемещения. Вместо этого вы захотите сократить все заранее. Таким образом, вы можете вставить всю проводку на место и не пытаться разрезать и измерить, пока вы находитесь в пространстве для обхода.

    3. Оставьте себе немного слабины

    Измерение проводки важно, но вы действительно хотите дать себе немного слабины.Провисание полезно тем, что у вас есть немного больше места для подключения к розетке или выключателю (особенно, если вы не зачистите провод с первого раза).

    4. Have Hel p

    Реально вы можете сделать это самостоятельно. Но вы должны попытаться иметь в своем распоряжении кого-то, кто будет работать с вами. Намного легче найти кого-нибудь в комнате, чтобы поймать провод, чем пытаться сделать это самому. Это тоже ускорит процесс.

    5. Учили стропила

    Поскольку вы не хотите снимать гипсокартон, вы не сможете прикрепить проволоку скобами. Вы не хотите, чтобы провод потенциально отсоединился и упал на пол за гипсокартоном. Поэтому не забудьте прикрепить его к стропилам, чтобы он был в безопасности.

    6. Распределительная коробка

    Вы захотите, чтобы ваши провода были организованы (что поможет вам, если вы захотите добавить что-нибудь позже). Лучший способ сделать это - использовать распределительные коробки над каждой комнатой. Таким образом организованы электрические соединения для каждой комнаты.

    7. Если сомневаетесь, звоните профессионалу.

    . Если вы чувствуете себя в тупике и не уверены, что вам следует или не следует делать, вам нужно обратиться к специалисту.Хотя у электрика, скорее всего, больше денег, чем вы, возможно, захотите потратить, это жизнеспособный вариант, который поможет вам избежать ошибок.

    8. Не повредить гипсокартон стоит ?

    Если вы выполняете установку самостоятельно, вам нужно подумать, действительно ли стоит избегать повреждения гипсокартона. Возможно, вам понадобится залатать только небольшую часть гипсокартона. Так что вам нужно подумать, лучше ли вам попытаться сделать все с потолка или вы не повредите гипсокартон.

    9. Маскировочная лента

    Когда вы устанавливаете все, хорошо помечать каждый провод, чтобы вы знали, к чему он подключен. Обернув небольшой кусок малярной ленты и записав, к чему он подключен, в будущем ремонт станет несложным. Будущие домовладельцы и электрики будут благодарить вас за это долгие годы.

    10. Будьте осторожны со старой проводкой

    Проводка может быть на удивление острой. Проволока, которую вы удаляете, может порезать и повредить кожу.При прокладке проводки через стены можно использовать голые руки. Однако после того, как вы закончите прокладывать проводку и будете готовы резать, вам нужно будет надеть электрические перчатки.

    То же самое и при обращении со старой электропроводкой. Возможно, изношена проводка или торчит значительное количество жил. Если вы не будете осторожны, вы можете порезаться. Поэтому на протяжении всего процесса вам нужно носить перчатки. Таким образом вы избежите ненужных порезов и царапин на коже.

    Продолжить процесс

    Отсюда просто продолжайте процесс подачи проводки к правильной розетке. Лучше всего обрабатывать по одной комнате, а затем проверять проводку, включая электричество. Таким образом, вы знаете, что то, что вы делаете, работает. Последнее, что вам нужно сделать, - это соединить всю область проводом от места для лазания или чердака и обнаружить, что что-то не так.

    Ремонт вашего дома часто является необходимой статьей расходов. Однако вам нужно знать, как перемонтировать дом, не снимая гипсокартон, поскольку вы не захотите вырывать весь гипсокартон, а также проводку.Хотя гипсокартон установить несложно, он требует дополнительных затрат и отнимает у вас время. Следуя этим инструкциям по ремонту дома, не снимая гипсокартон, вы сможете избежать дополнительных затрат. Однако вы можете обратиться к электрику для выполнения электропроводки, если это обширная работа. Что бы вы ни решили сделать, следуя этим инструкциям, вы теперь знаете, как перемонтировать дом, не снимая гипсокартон.

    Проблемы с электричеством: решено 10 наиболее распространенных проблем

    Устарела не только национальная электросеть.Электропроводка во многих домах также устарела, что затрудняет снабжение нашей постоянно растущей коллекцией энергоемких бытовых приборов, освещения и электроники.

    «Электрические цепи в этих старых домах не были предназначены для питания многих устройств современной жизни», - говорит электрик Аллен Галлант, который подключил шесть телепроектов This Old House .

    Признаки напряжения могут быть очевидными - путаница удлинительных шнуров и удлинителей, выходящих из одной розетки, - или незаметно скрывающихся за стенами, потолками и накладками.

    Защита блока предохранителей

    Коробки предохранителей

    , подобные приведенному выше, в наши дни встречаются реже, чем панели автоматических выключателей, но они работают нормально - если только кто-то не установит предохранители с большей силой тока, чем провода могут безопасно выдержать. Это может привести к перегреву проводов, повреждению их защитной изоляции и увеличению риска возгорания.

    После повреждения изоляции опасность сохраняется, даже если неисправный предохранитель заменен на предохранитель соответствующей силы тока.Чтобы исправить это, старую схему нужно перепроводить.

    Нанимайте профессионала и избегайте опасности возгорания

    Некоторые проблемы с проводкой - это просто неудобства. Но другие могут представлять серьезную опасность пожара или поражения электрическим током. Если вы покупаете дом (особенно тот, которому больше 50 лет), или если вы никогда не проверяли свою проводку, рекомендуется нанять лицензированного электрика, чтобы провести тщательный осмотр дома.

    «Он осмотрит изоляцию проводов, чтобы увидеть, не высохла ли она и не изнашивается, он будет искать коррозию в сервисной панели, и он будет смотреть, не сделал ли предыдущий владелец что-нибудь опасное», - говорит Галлант. .После этого он рекомендует проходить быстрый контрольный осмотр каждые пять лет.

    Не тревожьтесь, если проверка обнаружит нарушения кода. Каждый раз, когда изменяются электрические правила, старая проводка «устаревшая» при условии, что она была установлена ​​правильно. Код требует только обновить проводку в комнатах, где проводится ремонт.

    Чтобы помочь вам оценить состояние вашей собственной электрической системы, мы попросили Галланта определить 10 наиболее распространенных проблем с электропроводкой, которые он видит, опасности, которые они представляют, и рекомендуемые им решения.

    Помните: Каждый раз, когда вы работаете с электропроводкой, обязательно отключите цепь на панели главного выключателя.

    Общие электрические проблемы

    1.

    Зажим Иллюстрация Яна Варпола

    Что это означает: В светильнике есть лампочка с большей мощностью, чем рассчитана на светильник.

    Нарушение кода? Да.

    Уровень опасности: Высокий.Сильный нагрев лампы может опалить или оплавить патрон и изоляцию на проводах светильника, что увеличивает риск возникновения дуги - искр, которые переходят по воздуху от одного провода к другому, что является основной причиной электрических возгораний. Повреждение патрона и проводов остается даже после снятия лампы.

    Решение: Не превышайте допустимую мощность, указанную для всех осветительных приборов, произведенных с 1985 года. Для старых, немаркированных светильников используйте только лампы на 60 Вт или меньше.

    2. Открытые распределительные коробки

    Иллюстрация Яна Варпола

    Что это означает: Поскольку в распределительной коробке находятся стыки, в которых провода соединяются друг с другом, человек может случайно повредить провода или получить удар током.

    Нарушение кода? Да.

    Уровень опасности: Минимальный, если провода находятся вне досягаемости.

    Решение: Потратьте несколько центов на покупку новой крышки и установите ее с помощью прилагаемых винтов.

    3. Мерцающие огни в ветреную погоду

    Иллюстрация Яна Варпола

    Что это означает: Изношенная проводка в водоотталкивающем элементе (наружная арматура, через которую воздушные кабели от линии электропередачи входят в дом) вызывает короткое замыкание при перемещении кабелей.

    Нарушение кода?

    Уровень опасности: Высокий. Помимо раздражения, изношенная проводка может вызвать дугу и вызвать пожар.

    Решение: Обратитесь в электрическую сеть, которая может бесплатно заменить плунжер.

    4. Слишком мало торговых точек

    Иллюстрация Яна Варпола

    Что это означает: Сильная зависимость от удлинителей и удлинителей.

    Нарушение кода? Нет; (Сегодняшние нормы требуют, чтобы сосуды находились в пределах 4 футов от дверного проема и каждые 12 футов после этого).

    Уровень опасности: Минимальный, если вы используете удлинители для тяжелых условий эксплуатации, калибра 14 или толще. (Чем толще провод, тем ниже номер калибра.) Удлинители меньшего размера (калибр 16 или меньше) могут перегреться и вызвать возгорание, если нагрузка будет слишком большой.

    Решение: Добавьте больше розеток. Будьте готовы заплатить электрику около 100 долларов за розетку на первом этаже и вдвое больше за работу на втором этаже.(Скорее всего, это будет минимальная плата.) Эта работа требует прорезания отверстий в стенах и потолке, чтобы продеть провода. Некоторые электрики залатают дыры; другие оставляют исправление на вас.

    5. Нет GFCI

    Иллюстрация Яна Варпола

    Что это означает: Повышенный риск поражения электрическим током во влажных помещениях, таких как ванны и кухни. GFCI (прерыватели цепи замыкания на землю) отключают цепи за 4 миллисекунды, прежде чем ток может вызвать смертельный ток.

    Нарушение кода? Нет; (Сегодня коды требуют наличия GFCI в пределах 4 футов от любой раковины и во всех гаражах, подвалах и наружных розетках).

    Уровень опасности: Высокий.

    Решение: Замените старые розетки на GFCI (около 12 долларов каждая). Это простая работа, которую многие домовладельцы выполняют сами. Электрики берут около 20 долларов за розетку. (Скорее всего, это будет минимальная плата за выполнение работ.) Примечание. В качестве альтернативы можно установить автоматические выключатели GFCI (25 долларов США) на главной электрической панели.Но потом каждый раз, когда кто-то спотыкается, вам нужно спускаться в подвал, чтобы сбросить его.

    6. Панель с замком

    Ян Варпол

    Что это означает: Панель содержит больше цепей, чем она рассчитана на обработку, потому что слишком много однополюсных выключателей (одна цепь) было заменено тандемными выключателями (две цепи) в одном слоте. (Тандемные выключатели - это не то же самое, что двухполюсные выключатели с высоким усилителем, которые занимают два слота в одной цепи.) Метка на каждой панели указывает, сколько цепей она может разместить.

    Нарушение кода? Да.

    Уровень опасности: Минимальный. Это может стать проблемой, когда дом продается, и инспектор заглядывает внутрь панели.

    Решение: Добавьте дополнительную панель с несколькими дополнительными слотами (250 долларов США) или, если вы планируете капитальный ремонт дома, замените существующую панель на более крупную модель (от 500 до 800 долларов США).

    7. Алюминиевая проводка

    Ян Варпол

    Что это означает: У вас есть проводка, которая использовалась в 1960-х и 1970-х годах в качестве дешевого заменителя меди, которая больше не считается безопасной.

    Нарушение кода? Нет; дедушка в.

    Уровень опасности: Высокий. Алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабляются, что может привести к искрению и пожару.

    Решение: Установите диэлектрическую гайку для алюминиевого провода (пара продается менее чем за 1 доллар) на каждое соединение меди / алюминия в осветительной арматуре. Эти гайки имеют специальную смазку, которая останавливает коррозию, сохраняя при этом проводимость. Убедитесь, что заменяемые переключатели и розетки имеют маркировку AL-совместимую.

    8. Провода с проколом в спину

    Иллюстрация Яна Варпола

    Что это означает: На более новых выключателях и розетках провода, проталкиваемые сзади, с большей вероятностью отключаются, чем провода, закрепленные вокруг винтовых клемм.

    Нарушение кода? Нет. Практика разрешена даже для нового строительства.

    Уровень опасности: Зависит от обстоятельств. Как минимум ослабленные провода могут привести к прекращению работы розетки или переключателя.В худшем случае они могут разжечь пожар.

    Решение: Проверьте соединения, вставленные сзади, вынув выключатель или розетку из розеточной коробки. Если один получит удар в спину, вероятно, будет больше. Освободите провода и прикрепите их к соответствующим винтовым клеммам на розетке.

    9. Незаземленные (2-контактные) розетки

    Иллюстрация Яна Варпола

    Что это означает: В проводке вашего дома нет возможности безопасно проводить блуждающий ток, выходящий за пределы проводов.

    Нарушение кода? Нет; (Сегодняшний кодекс требует заземленных цепей и розеток.) ​​

    Уровень опасности: Минимальный, если вы не используете адаптер для установки трехконтактной вилки в двухконтактную розетку. Это может вывести из строя устройство, которое вы подключаете, и увеличить вероятность поражения электрическим током.

    Решение: Замените двухконтактные розетки на правильно заземленные трехконтактные, если это позволяет проводка (Кроме того, проверьте все существующие трехконтактные розетки с помощью тестера цепей GFCI, чтобы убедиться, что они заземлены.Перепрограммируйте все, что не так.

    10. Заглушка выпадает из розетки

    Иллюстрация Яна Варпола

    Что это означает: Изношенные контакты в розетке больше не сжимают штыри.

    Нарушение кода?

    Уровень опасности: Высокий. Плохие контакты могут вызвать искрение, которое может воспламенить сухую древесину и пыль.

    Решение: Как можно скорее замените старые емкости.(Новый стоит около 2 долларов.) Многие домовладельцы чувствуют себя комфортно, делая это сами. Электрики будут брать около 8 или 10 долларов за розетку, хотя, вероятно, это будет минимальная плата за небольшие работы.

    Старая электропроводка: это безопасно?

    Сегодняшняя стандартная бытовая электропроводка представляет собой изолированный трехжильный кабель с пластиковой оболочкой, широко известный под торговой маркой Romex. Но старинная медная проводка во многих старых домах работает так же хорошо, как и новая, при условии, что она находится в хорошем состоянии и не подвергалась изменениям, нарушающим нормы.Вот несколько систем электропроводки, которые вы найдете в старых домах.

    Ручка и трубка

    Самая ранняя система электропроводки в жилых помещениях имела обтянутый тканью провод под напряжением и нейтральный провод, которые проходят параллельно на расстоянии примерно 30 см друг от друга. Керамические ручки прикрепляют провода к каркасу дома; керамические трубки используются там, где провода пересекаются или проникают в рамку.

    Предупреждения: Нельзя заземлять или включать в заземленную цепь. Его паяные соединения могут расплавиться, если через них будет протекать слишком большой ток.Заменить или отключить все цепи, покрытые изоляцией здания; это вызывает перегрев этой проводки.

    Бронированный кабель (Bx)

    Преемник ручки и трубки. Гибкая стальная оболочка закрывает провода под напряжением и нейтраль, которые изолированы резиной, покрытой тканью. Оболочка обеспечивает заземление, поэтому заземленные розетки легко модернизировать.

    Предостережения: Оболочка должна быть надежно прикреплена к металлической выпускной коробке. Проверяйте состояние изоляции примерно каждые пять лет; он ухудшается со временем, как показано выше, или если через цепь пропускают слишком большой ток.

    Двухжильный кабель в пластиковой оболочке

    Ранний провод с ПВХ изоляцией (Romex).

    Предостережения: Пластик легко повредить. Заземленные розетки не могут быть подключены к этому проводу.

    Где найти

    Электрик: Allen Gallant
    Gallant Electric
    Waltham, MA
    781-862-4636

    Разъем алюминий-медь:
    Twister # 65
    Ideal Industries
    Sycamore, IL
    800-435-0705
    www.idealindustries.com

    Ищете дополнительную помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с подробными обзорами команды This Old Houses по адресу:

    Смотрите в лицо: Электропроводка в крошечном доме

    Для большинства домашних мастеров нет ничего страшнее, чем выполнение электромонтажных работ. Страх взрыва цепей, возгорания или даже поражения электрическим током обычно удерживает большинство людей от попыток перемонтировать что-либо в доме, не говоря уже о том, чтобы установить электричество с нуля.Здесь мы обсудим, как даже самый новичок из строителей крошечных домов может научиться чувствовать себя комфортно с электропроводкой крошечного дома.

    Уважайте электропроводку крошечного дома

    Прежде чем мы продолжим, позвольте мне сказать, насколько это хорошо, если вы боитесь электропроводки. Если у вас есть здоровый страх чего-либо, вы будете уважать это. В то же время, соблюдая надлежащие меры предосторожности, вы можете легко предотвратить травму кого-либо или чего-либо.
    Итак, давайте помнить, что у вас будет только один путь для подачи энергии в дом, и пока вы держите его отключенным, вы не собираетесь убить себя электрическим током.Даже после того, как вы подключили проводку в своем доме, включили его и сделали что-то не так, в 99,9% случаев вы все равно взорвете выключатель.

    Освоить оборудование

    Это лучшая часть электропроводки крошечного дома: для этой работы требуется всего три инструмента. Инструмент для зачистки проводов - это ваш крошечный домашний инструмент для зачистки и резки проводов, нарезания шурупов и даже в качестве небольшого набора плоскогубцев. Плоскогубцы Lineman's в основном являются более громоздкими кусачками, но обладают большим крутящим моментом для резки нескольких / более толстых проводов, а также имеют большую поверхность захвата на головке, что помогает скручивать несколько проводов вместе.Вам также понадобится отвертка или две для прикрепления проводов, переключателей и т. Д. Чтобы полностью и глубоко изучить каждый инструмент для крошечного дома, который вам понадобится для постройки вашего крошечного дома, посетите страницу Дэна с описанием инструментов и механизмов. , обзоры и даже ссылки для покупки всего необходимого.

    Знай материалы

    Концепции электричества не так плохи, как вы думаете. На самом деле существует менее десяти компонентов, с которыми вы обычно сталкиваетесь в процессе строительства своего крошечного дома.Провода, переключатели, розетки и приспособления - одни из самых распространенных. Даже для некоторых из более сложных трехпозиционных переключателей и разводки распределительной коробки необходимо просто следить за током. Это может быть больше, чем обычно говорят: «от черного к черному, от белого к белому», но ненамного.

    ПОДРОБНЕЕ: Руководство по материалам Ultimate Tiny House

    Не торопись

    На установку электропроводки в крошечном доме уходит не так много времени, как вы думаете.Чтобы обойти весь крошечный дом (просверлить шпильки, протянуть проволоку, установить коробки и т. Д.), Один человек должен занять около трех часов. Это хорошее время, чтобы упомянуть, что вам обязательно нужно заранее составить электрическую схему, чтобы вы могли создать наиболее эффективный поток проводки по всему дому. Завершающие работы (установка розеток, выключателей и т. Д.) Должны занять у вас еще четыре часа или около того. Дэн предлагает в своей книге совет, как предварительно просмотреть электрическую систему, завершив все соединения, прежде чем закрыть стены.Если вы решите сделать это, это добавит не больше половины рабочего дня.

    Вам стало лучше по поводу электропроводки в крошечном доме? Какие еще у вас есть заботы? Позвольте мне знать в комментариях ниже.

    Провода и кабели

    Провода, как мы определяем здесь: используется для передачи электричества или электрических сигналов. Провода бывают разных форм и сделаны из разных материалов.Они могут показаться простыми, но инженеры известно о двух важные моменты:

    -Электричество в длинных проводах, используемых для передачи, ведет себя совсем иначе , чем в коротких провода, используемые в конструкции устройств
    -Использование проводов в цепях переменного тока вызывает всевозможные проблемы , такие как скин-эффект и эффекты близости.

    1. Сопротивление / импеданс
    2. Скин-эффект
    3. Типы конструкции провода

    4.Подробнее о материалах проводов
    5. Изоляция проводов

    1.) Поведение электричества в проводах: сопротивление и импеданс


    Важно знать, имеете ли вы дело с постоянным или переменным током в данном проводе. Мощность переменного тока имеет очень сложную физику, которая вызывает некоторые странные эффекты. Это была одна из причин, почему Электроэнергия переменного тока была разработана в 1890-х годах, намного позже мощности постоянного тока. Инженеры любят C.P. Штайнмецу пришлось сначала разберитесь с математикой и физикой.

    Питание переменного тока:
    В сети переменного тока любит путешествовать рядом поверхность проволоки (скин-эффект). Мощность переменного тока в проводе также вызывает вокруг него образуется магнитное поле (индуктивность). Это поле влияет на другие соседние провода (например, в обмотке), вызывающие эффект близости. Со всеми этими свойствами необходимо иметь дело при проектировании цепи переменного тока.

    Питание постоянного тока:
    In Постоянный ток проходит через весь провод.

    Размер проводника и материал (питание переменного и постоянного тока):

    Электричество легче передается в местах с высокой проводимостью. элементы, такие как медь, серебро или золото, менее проводящие Чем больше диаметр материала, тем больше должен быть диаметр, чтобы выдерживать такую ​​же токовую нагрузку.

    Инженеры выбирают правильных диаметр провода для работы, повышение тока в проводе увеличивает удельное сопротивление и выделяет больше тепла. Как вы увидите на схеме ниже, медь может выдерживать больше тока, чем алюминий, при той же нагрузке.

    Внизу: Когда сэр Хамфри Дэви пропустил большой ток через тонкий платиновый провод в 1802 году, когда он светился. и сделал первую лампу накаливания! но всего через несколько секунд проволока расплавилась и испарилась из-за тепло, вызванное сопротивлением в проводе.


    Качество материала: примеси и кристаллы:

    Большинство материалов содержат примеси. В меди содержание кислорода и других материалов в меди влияет на проводимость, поэтому медь, из которой будет сделан электрический провод, легируется по-другому чем медь, которая скоро станет водопроводом.

    Металлы кристаллические (как вы увидите в нашем видео о меди). Монокристаллическая медь или алюминий лучше проводимость, чем поликристаллические металлы, однако крупнокристаллическая медь очень дорога в производят и используются только в высокопроизводительных приложениях.

    Удельное сопротивление:

    Сопротивление в проводе описывает возбуждение электронов в проводе. материал проводника. Это возбуждение приводит к выделению тепла и потере эффективности. На раннем этапе создания постоянного тока Томас Эдисон не мог послать свою энергию на большие расстояния без использования медные провода большого диаметра за счет сопротивления на расстоянии. Это сделало мощность постоянного тока не рентабельно и допускает рост мощности переменного тока.

    Измерительные инструменты:
    Инженеры используют закон Ома чтобы рассчитать, какое сопротивление будет иметь данный провод. Это говорит нам, сколько энергии мы потеряет на расстоянии.

    I = V / R Амперы = Вольт, деленные на сопротивление

    Формулы сопротивления и проводимости:

    Сопротивление = удельное сопротивление / площадь поперечного сечения
    Проводимость = 1 / Сопротивление

    Когда сопротивление хорошее:
    Создание нагрев проволоки обычно является признаком потери энергии, однако вольфрамовый или танталовой проволоки, тепло заставляет проволоку светиться и производить свет, который может быть желательным.Вольфрам используется для изготовления нитей потому что он имеет очень высокую температуру плавления. Проволока может сильно нагреться и ярко светятся, не таять. Вольфрам очень плохо подходит для передачи энергии поскольку большая часть пропускаемой энергии теряется в виде тепла и света.

    По мощности передача мы ищем как можно более низкое удельное сопротивление, мы хотим передавать энергию на большие расстояния без потери энергии из-за тепла. Мы измеряем сопротивление в проводе в Ом на 1000 футов или метров. Чем дольше электричество должно пройти, тем больше энергии оно теряет.

    Сверхпроводящий провод и сопротивление:

    Вверху: сверхпроводящий проволоку можно превратить в металлическую «ленту»


    Вверху: Карл Роснер, Марк Бенц и другие использовали специальные катушки сверхпроводящего провода для производства всего мира первый магнит 10 тесла.Вместо меди используются ниобий и олово поскольку материалы работают по-разному при разных температурах.

    Одно из отличных решений для передачи энергии - это сверхпроводники. Когда металл становится очень холодным (приближаясь к абсолютному нулю), он приобретает проводимость бесконечности. В какой-то момент сопротивления вообще нет. Были экспериментальные сверхпроводящие линии высокого напряжения, которые могли передавать мощность практически без потерь, однако технология недостаточно развит, чтобы быть рентабельным.

    Магнитные поля (индуктивность и импеданс):

    Каждый провод, используемый для передачи переменного тока, создает магнитное поле, по которому течет ток. В магнитное поле визуализируется концентрическими кольцами вокруг поперечного сечения провода, каждое кольцо ближе к проводу имеет более прочный магнитная сила. Магнитные поля полезны для создания очень сильных магнитов (когда они находятся в катушке) i.е. изготовление двигателей и генераторы, однако эти магнитные поля нежелательны в линиях электропередачи.

    В то время как сопротивление провода может препятствовать прохождению тока и выделять тепло, индуктивность провод / линия передачи также могут препятствовать прохождению тока, но это сопротивление не выделяет тепла, так как энергия «теряется» при создании магнитного поля, а не чем возбуждение электронов в материале. Этот импеданс называется реактивным сопротивлением переменного тока. Схемы.Мы использовали слово «потерянный», однако сила на самом деле не потеряна, она используется для создания магнитного поля. поле и возвращается, когда магнитное поле схлопывается.

    2.) Кожный эффект:


    В сети переменного тока электроны любят течь по вне провода. Это потому, что изменение тока вперед и назад вызывает вихревые токи, которые приводят к вытеснению тока к поверхности.

    Глубина кожи

    Глубина скин-слоя - это фиксированное число для данной частоты, удельного сопротивления и диэлектрической проницаемости.Чем выше частота переменного тока в системе, тем больше сжатый ток на внешней стороне провода, поэтому провод, который используется с частотой 60 Гц при заданном напряжении, будет не будет нормально на 200 МГц. Инженеры всегда должны При проектировании цепей учитывайте скин-эффект. Увидеть сайт Википедии для формула, используемая для расчета глубины скин-слоя.

    Вверху: инженеры преодолели скин-эффект с помощью изолированного многожильного провода. Если вы сделаете отдельные пряди равными одной толщине скин-слоя, большая часть тока будет проходить по всей поперечное сечение, и вы используете всю медь. Обратной стороной является то, что ваш провод должен иметь больший диаметр, так как вам нужно все дополнительное пространство для изоляции. Поскольку жилы проволоки становятся меньше в диаметре, а изоляция остается той же толщины, соотношение площади меди изоляции может стать меньше единицы, тогда у вас будет больше изоляции, чем медь в обмотке или кабеле.

    Ниже: более высокая частота переменного тока = меньшая глубина скин-слоя. «Более быстрый» ток чередуется вперед и назад тем больше вихревых токов он создает. Эта высокая частота блок питания работает в диапазоне МГц, обратите внимание на специальный провод, используемый на право. Провод кажется многожильным и оголенным, но это не так, он имеет прозрачное эмалевое покрытие, изолирующее его, поэтому каждая небольшая жилка несет свою часть тока, при этом ток идет снаружи каждой пряди.Это дает большую площадь поверхности в целом и позволяет большое количество тока для прохождения.


    Вверху: Компактный люминесцентный легкая электроника, трансформатор очень маленький и спроектирован очень дешево. Эти детали часто выходят из строя до окончания типичного жизненный цикл агрегата »

    Инженеры и затраты Сберегательный дизайн:

    Инженеры используют математику чтобы вычислить "глубину скин-фактора", чтобы узнать, сколько проволоки используется для проведения электричества.Это важная часть инженеров-электриков работают над проектированием энергосистем. Эта работа также связана с экономией средств, как могут понять инженеры какой калибр и какой тип провода использовать и сравнить с другие материалы и конфигурации. Старый электрический двигатели и генераторы из начало 20 века длилось долгое время, потому что в то время инженеры могли спроектировать обмотки и тип провода для лучшей производительности, так как затраты на оборудование и машины были выше.Сегодня многие двигатели перегорают, потому что инженеры вынуждены использовать самый дешевый вариант - наименьшее количество материала который может выдерживать ток, однако, когда двигатель начинает при перегреве более тонкие провода из более дешевого материала быстрее сгорят. Балласты (трансформаторы) в современных системах освещения имеют общеизвестную короткий срок службы в попытке снизить стоимость единицы продукции.

    Практическое упражнение: Как затраты влияют на дизайн

    Вы можете увидеть и почувствуйте работу инженеров по проектированию проводов вокруг вашего дома.Просто найдите старые блоки питания или профессиональные блоки питания используется с дорогостоящими станками или инструментами. Почувствуйте вес этих стеновые блоки или блоки питания. Теперь найдите детскую игрушку или мобильный телефон зарядное устройство. Почувствуйте, насколько легкими кажутся трансформаторы в сравнении.
    Если вам повезет, вы можете найти два трансформатора, преобразующие мощность. от стены (120 или 220 В) на такое же напряжение постоянного тока для устройства. Если открыть корпус, можно увидеть разницу в размере калибра обмоток, а также от того, используют ли они медь или алюминий.Вы четко увидите, как влияет на дизайн общий предмет.


    3.) Типы провода:


    Ниже: типов провода, используемого коммунальными предприятиями при передаче электроэнергии:

    Ниже: фиксированная проводка, используемая в домах, а также шнуры, используемые в динамиках, бытовая техника и телефонные системы.На рисунке ниже показаны старые провода, которые когда-то использовались в домах (кабель SJTWA и тип SE), и современные стандартный ромекс.

    ЭЛЕКТРОПРОВОДКА 1880-х годов по сегодняшний день:

    Вверху: 3 проводника подземный медный провод (сейчас редко)

    Внизу: плоская лента провод, используемый в сверхпроводящих магнитах

    Лучший провод для вакансия:

    Все инженеры-электрики должны знать о проводах и думать об использовании правильной конструкции и материал для поставленной задачи.Вот факторы для определения конструкция проволоки:

    -Прочность (способность многократно сгибаться или сдавливаться веса)
    -Уровень напряжения и тока
    -Прочность подвески (способность долго удерживать собственный вес пролеты между опорами)
    - Под землей или под водой
    - Температура эксплуатации (например, сверхпроводящие проволока)
    -Стоимость

    Сплошная проволока:

    Преимущества:
    Меньшая площадь поверхности, подверженной коррозии
    Может быть жесткой и прочной
    Недостатки:
    Не годится при повторном сгибании, может сломаться при сгибании spot
    Непрактично для высокого напряжения

    Многожильный провод:

    Вверху: многожильный динамик Провод, который есть в каждом доме
    Ниже: Для специального использования сверхтолстый многожильный медный провод

    -Скрученный провод - множество более мелких проводов параллельно, можно скручивать вместе
    Преимущества:
    Отличный проводник для своего размера
    Недостатки:
    Вы можете подумать, что это хорошо для высокочастотного использования, потому что у него много поверхности на всех маленьких жилах проволоки, однако это хуже, чем сплошная проволока, потому что пряди соприкасаются друг друга, закорачивая, и поэтому провод действует как один больший проволока, и в ней много воздушных пространств, что обеспечивает большее сопротивление для типоразмера

    Плетеный провод:

    Преимущества:
    -Большая долговечность по сравнению с сплошным проводом
    -Лучшая проводимость, чем сплошной провод (большая площадь поверхности)
    -Может действовать как электромагнитный экран в шумоподавляющих проводах
    -Чем больше жил в проволоке, тем она гибче и прочнее есть, но он стоит дороже

    Спец. провода:

    Сплошной с внешней оплеткой или какой-либо их комбинацией, эти провода используются для всех видов специальных применений.

    Коаксиальный кабель используется для передачи радио или кабельного телевидения. потому что по своей конструкции проводники с оплеткой и фольгой снаружи держать частоты в ловушке внутри. Экранирование предотвращает рассеянная электромагнитная энергия от заражения области вокруг чувствительной приемники.

    Ниже: Видео о типах проводов, используемых в электроэнергетических компаниях:

    Практическое упражнение: Проволока Угадайка

    Соберите кусочки лома провода вокруг вашего дома или школьной мастерской, соберите короткие образцы разных типов.Теперь используйте приведенные выше диаграммы, чтобы выяснить, что вид проволоки, из чего она сделана, и перечислите ее применение каждый. Покажите это своему учителю и посмотрите, правильно ли вы угадали. Провод бывает так много экзотических видов, что вы можете оказаться с настоящей загадкой в ​​твоих руках. Используйте поиск в Интернете, чтобы попробовать чтобы идентифицировать все ваши образцы.


    4.) Проволочные материалы:

    Наиболее распространенный материал для электрического провода - медь и алюминий , это не самые лучшие проводники, однако они многочисленны и дешевы. Золото также используется в различных областях, поскольку оно устойчиво к коррозии. Золото используется в электронике автомобильных подушек безопасности, чтобы гарантировать, что устройство будет работать много лет спустя, несмотря на воздействие вредных элементов.

    Вверху: золото, использованное в разъемы для микросхем Motorola

    Золото обычно используется в контакте области, потому что эта точка в системе больше подвержена коррозии и имеет больший окислительный потенциал.

    Алюминий обернутый вокруг стального центрального провода используется в передаче энергии, потому что Алюминий дешевле меди и не подвержен коррозии. Стальной центр используется просто для прочности, чтобы удерживать провод на длинных участках. Выше типичный кабель ACSR, используемый в воздушных линиях электропередач по всему миру.

    Хорошие проводники, твердое вещество при комнатной температуре:

    Платина, серебро, золото, медь, алюминий

    4.) ПРОВОДНАЯ ИЗОЛЯЦИЯ:

    Слева: Для эффективного обмотки двигателя или генератора должны быть плотно упакованы вместе, минимизация воздушных пространств. Провода, используемые в двигателях и генераторах, обычно покрыты эмалью, чтобы обмотки были плотно упакованы вместе. Традиционная резиновая или полимерная изоляция сделает провод диаметром толще, это одна из причин, почему старые электродвигатели были больше и тяжелее современных моторов такой же мощности.

    Смотрите, как провод двигателя упакован и намотан в современный асинхронные двигатели в нашем видео здесь.

    Узнать больше о все поле электроизоляция на нашей странице здесь.


    Практическое упражнение: Сжечь мотор!

    Вы заметили что когда мотор игрушки сильно нагревается, он пахнет? Это испарение изоляции.Тепло разрушает все виды изоляции в конечном итоге, и в обмотке двигателя, когда изоляция становится слабой. достаточно двух проводов, расположенных рядом, что приведет к короткому замыканию. и устройство сгорает.

    Если взять маленький двигатель, о котором вы не заботитесь, вы можете намеренно сжечь его посмотреть, что происходит с обмотками. Вы можете сделать это, поставив больше рекомендуемого напряжения через устройство или мотор горячий в течение длительного периода времени.Проконсультируйтесь с электриком или инженер, чтобы безопасно выполнить это упражнение.


    Статья, фото и видео М. Велана и В. Корнрумпфа

    Источники:
    Государственный университет Джорджии
    Википедия
    Волшебники Скенектади Карл Роснер. Технический центр Эдисона.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
