Ворота гаражные секционные своими руками (+фото)

За последние несколько десятков лет гараж претерпел кардинальные модернизации своей конструкции. Из простой «коробки», которая защищает автомобиль от влияния атмосферных осадков и от злоумышленников, он изменился в просторную и комфортабельную «квартиру».

Не малую роль в этих изменениях сыграли и гаражные ворота. На смену громоздким распашным моделям пришли разработанные специалистами компактные и оригинальные ворота: секционные, подъемно-поворотные, откатные, роллетные. Такие конструкции позволяют наиболее оптимально решить проблему с нехваткой свободного места и отлично вписать гараж в любое строение.

Особенности конструкции

Роллетные ворота довольно маневренные и компактные, но лишены теплоизоляции из-за наличия щелей в полотне, а подъемно-поворотные мощные, сохраняют тепло, но требуют дополнительного пространства. Ворота гаражные секционные могут решить одновременно все проблемы: при открытии/закрытии они плавно перемещаются под потолок, и не занимают дополнительное пространство.

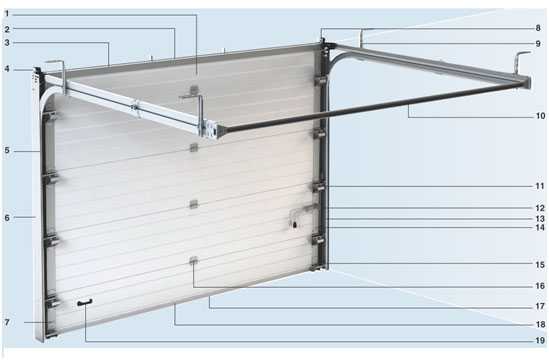

Элементы конструкции на схеме

Достижение таких результатов стало возможным благодаря применению специальных сэндвич-панелей. Ворота перемещаются вниз/вверх при помощи торсионной системы и балансируются пружинным механизмом. Фиксирование полотна происходит при помощи направляющих, которые расположены с обеих сторон и на потолке. Для уменьшения сопротивления по бокам панели прикреплены ролики, специально предназначенные для секционных ворот, которые позволяют полотну легко скользить по вертикальному профилю и плавно перемещаться в горизонтальное положение.

Роликовый механизм

Ролики выполнены из прочной пластмассы, они обеспечивают бесшумный и мягкий ход двери. Пружины уравновешивания снижают вес полотна, поэтому его легко поднять даже вручную. Размещение ручного замка возможно на любой удобной для водителя высоте.

Специальные храповые муфты надежно защищают от падения полотна при обрыве троса (блокируют движение).

Кроме того, конструкция ворот предусматривает наличие автоматики. Электропривод приводит в движение полотно ворот при помощи специального ключа. Также ворота оборудованы дополнительными и довольно важными датчиками, которые расположены по периметру рамы. Они способны реагировать на движение предметов и в случае необходимости останавливают опускание ворот, что является составляющей общей безопасности.

Автоматизированная система

При отключении электричества секционные ворота автоматические открываются вручную при помощи ключа, который разблокирует защитный механизм.

Автоматика от производителей обладает высоким уровнем надежности и приблизительно рассчитана на 25 тыс. открытий/закрытий дверей.

Конструкция сэндвич-панелей для секционных ворот

Структура полотна толщина

Панель состоит из пары листов оцинкованной стали, между ними размещают качественный утеплитель, затем наносится основное и декоративное покрытие. Для защиты секционных ворот от проникновения холода устанавливают эластичные пробки, которые способствуют плотному прилеганию панелей. Все эти процессы осуществляются в заводских условиях со строгим соблюдением технологий.

Допускается размер зазоров между панелями от 2 до 4 мм, но многие производители отдают предпочтение плотному контакту. Самая нижняя (пороговая) панель имеет эластичный уплотнитель, который устойчив к перепадам температур, а в зимний период не позволяет дверям примерзнуть к полу.

Как осуществляется монтаж калитки

Несмотря на всю сложность данной конструкции, производители предусмотрели наличие калитки, но она имеет свои ограничения в размерах. Возможно установление калитки со стандартным и высоким порогами. Но следует учесть, что такое дополнение в секционных воротах прибавит к стоимости 35-40%.

Функции полотна

Перед тем как установить гаражные секционные ворота следует ознакомиться с довольно важной информацией – это параметры сэндвич-панелей. Многие производители соблюдают такие стандарты: 385, 500 и 610 мм.

При этом их толщина:

• от 35 до 45 мм – вариант с утеплителем. По теплоизоляционным показателям такие панели равны кладке толщиной в полтора кирпича.
• 20 мм или холодное полотно. Эконом-вариант без утеплителя, который применяют для оборудования неотапливаемого гаража.

Лучше всего устанавливать в проем ворот панели, изготовленные по заводским стандартам, так как секционные ворота под заказ будут стоить гораздо выше, и не каждый примется за такую трудоемкую работу.

Стоимость гаражных секционных ворот

Важный вопрос, который интересует владельца гаража, который решил установить гаражные секционные ворота – это стоимость данного изделия. Основную роль в формировании цены сыграла популярность модели и большая конкуренция фирм-изготовителей.

Эксклюзивный дизайн ворот

Современный рынок предлагает большое количество секционных ворот с разнообразной отделкой: ручной ковкой, вставками ценных пород дерева, цветного акрила или стекла, авторским дизайном и т. д.

Наиболее доступные для широкого круга потребителей модели, окрашенные в разнообразные цвета, что позволяет подобрать их под любой дизайн и вид постройки. По желанию на поверхность можно нанести любой рисунок или замысловатый рельеф. Довольно популярно покрытие «под дерево», оно выполнено настолько качественно, что довольно сложно отличить его от оригинала.

Обратите внимание! Стоимость цветных секционных ворот на 30% дороже стоимости стандартного варианта.

Филенчатые цветные панели

При том, что секционные ворота широко представлены производителями, все же многие интересуются, как сделать секционные ворота для гаража своими руками и сохранить качество конструкции, ведь в этом случае экономия будет существенной.

Многие производители предлагают возможность сборки секционных гаражных ворот. Фирмы продают уже готовые комплекты для самостоятельного монтажа, что позволяет сэкономить покупателю до 25% от стоимости уже готовой подобной модели.

В комплекте к секционным воротам прилагается подробная инструкция монтажа. Она расписывает правильное расположение каждой детали устройства и очередность их крепления. Поэтому владелец гаража сможет точно собрать ворота и правильно разместить электрические механизмы. Перед началом установки следует подробно изучить пошаговую инструкцию, так как каждый производитель изготавливает секционные ворот по собственной технологии.

Обратите внимание! Несоблюдение правил в дальнейшем может очень сильно повлиять на эксплуатационные качества ворот.

Довольно осторожно следует относиться к рекламным лозунгам, которые призывают сделать секционные ворота из подручных средств. Скорее всего, в таком случае вам попытаются продать дешевые китайские подделки, которые ломаются в первые месяцы эксплуатации.

Установка

Схема монтажа ворот

В этом пункте более подробно остановимся на важных моментах при монтаже ворот, для тех, кто решил для себя провести их установку самостоятельно.

Секционные ворота требуют наличия свободного пространства по всей ширине дверного проема:

• расстояние до потолка 300 см;
• расстояние по бокам 450 см.

Перечисленные размеры являются максимальными. Возможно их отклонение в меньшую сторону, но не превышающие параметры установленные производителем.

Требования к конструкции

Монтирование гаражных секционных ворот необходимо начать с подготовки дверного проема. Прежде всего, его необходимо очистить от непрочного слоя облицовки. Если конструкция гаража выполнена из легких блоков, то его стены следует укрепить металлическим каркасом. Для выполнения работ вам понадобятся:

• перфоратор;
• дрель, со встроенной функций шуруповерта;
• набор монтажных инструментов;
• победитовые сверла;
• измерительные приборы (рулетка и уровень).

Обратите внимание! В комплекте возможно отсутствие крепежных материалов, поэтому необходимо пред началом работ запастись ими. Особое внимание стоит обратить на список требуемых саморезов, дюбелей и анкеров, который прилагается к инструкции. Не следует приобретать более тонкие и дешевые материалы, так как это сильно может снизить эксплуатационные качества монтируемых ворот.

Все схемы секционных ворот, переносятся на дверной проем. На стенах требуется отметить места для крепления всех несущих элементов данной конструкции:

1. Вертикальный профиль.
2. Горизонтальный профиль.

Именно они выполняют роль фиксации движения панелей.

Как увеличить срок службы

Секционные ворота в гараже на две машины

Основным правилом монтажа считается хорошая фиксация необходимых деталей, а так же точность выставленной вертикали дверного проема. Если будет хотя бы маленький перекос, вся работа будет считаться испорченной, поскольку даже малейшее отклонение приведет к нарушению работы.

• Ни в коем случае нельзя использовать монтажную пену, когда занимаетесь установкой несущих элементов. Многие совершают ошибку, используя монтажную пену, или старый дедовский метод – вбивание колышков, чтобы выровнять конструкцию. Это самая большая и распространенная ошибка. Если появилась такая необходимость, требуется использовать металлические подкладки разного калибра.
  Ими стоит запастись еще перед проведением всех монтажных работ.
• Никогда не отклоняйтесь от инструкций(!), нельзя крепить несущие детали как вам хочется, у них есть своя последовательность, которая указана в инструкции. После идет сборка полотна, которая осуществляется с нижней панели. Когда работа с этим закончена, следует тщательно проверить плотность прилегания верхней створки к нащельнику. Чтобы достичь плотности, следует регулировать верхние кроштейны.
• Следующим этапом является крепление механизмов управления воротами, а так же различных аксессуаров: замков, ручек, засовов. И уже потом следует заниматься монтажом уравновешивающих пружин. Они устанавливаются так, чтобы подъемные тросы всегда находились в натянутом состоянии.
• И завершающим этапом является монтаж самих ворот крепежом ограничителя хода полотна и электропривода. Двери по несколько раз открывают и закрывают, проверяя ход полотна.

Данные этапы монтажа описаны в инструкции. От качества вашей работы будет зависеть работа ворот и их исправность. Если вы не уверенны в том, что сможете справиться с такой работой самостоятельно, стоит обратиться за помощью к специалистам. Пусть это и будет стоить порядком дороже, но вы будете знать, что работа выполнена так, как положено.

Видео

Предлагаем вашему вниманию серию материалов, которые помогут разобраться с процессом установки секционных ворот:

Фото

Вид ворот изнутри

Варианты исполнения сэндвич-панелей

Оформление в одном стиле

Особенности устройства

С калиткой

Сэндвич-панель в разрезе

Привод секционных ворот

Порядок установки

как сделать для гаража, виды и размеры с видео

При постройке гаража одним из основных вопросов является то, какие ворота ставить. Это решение зависит исключительно от личных предпочтений каждого владельца. Найти и купить секционные ворота можно в специализированном месте, но это затратная затея. Тем не менее, альтернатива – секционные ворота, которые можно смастерить своими руками. Как это осуществить грамотно, вы узнаете далее.

Содержание

• 1 Преимущество обычных секционных ворот
• 2 Выбор материала
• 3 Проектирование и расчет стройматериала
• 4 Изготовление ворот своими руками
• 5 Выбор и установка автоматики на секционные ворота
• 6 Врезка калитки

Преимущество обычных секционных ворот

Гаражные секционные ворота выделяются рядом преимуществ:

• устанавливаются в проеме практически любого размера;
• гарантируют тепло- и шумоизоляцию в помещении;
• считаются безопасными и простыми в использовании;
• отличаются современным внешним видом;
• прослужат до 20 лет без ремонта при правильном уходе и эксплуатации;
• разрешают сэкономить пространство с обеих сторон гаража;
• управляются дистанционно;
• открываются и закрываются без лишних усилий со стороны владельца;
• гарантируют защиту от взлома и проникновения в гараж.

Выбор материала

Необходимо приобрести элементы ворот в гараж согласно спецификации. Для секций часто выбирают металлические или сэндвич панели, реже – рейки из дерева.

В связи с тем, что панели скрепляются специальными элементами, отличающимися гибкостью, наиболее легким вариантом является приобретение готового полотна из секций подходящего размера.

Снизу секционное полотно должно закрываться профилем. По бокам он закрыт накладками, которые придают жесткость и защищают торец ворот от влияния внешнего мира. В виде направляющего профиля применяют швеллеры из металла, а в виде угловых вертикальных профилей берут уголки.

Кронштейны также изготовляются из металлопрофиля. Чтобы сделать подъемный механизм, необходимо приобрести следующие детали: вал, трос, пружину и пружинные наконечники, барабан, подвес, соединительную муфту.

Проектирование и расчет стройматериала

Чтобы смастерить секционное полотно, нужны сэндвич-панели, которые состоят из листов оцинкованного металла, утепленных между собой. В качестве материала для утепления можно взять разные утеплители. Так, на эту роль отлично подойдут пена или полиэстер. Если говорить о самих панелях, они производятся исключительно в промышленных условиях.

К слову, на предприятиях также наносится и само декоративное покрытие. Поэтому, если вы приняли решение самостоятельно сделать секционные ворота, вам необходимо особое внимание уделить проектированию и расчету строительных материалов.

Так, например, стоит точно знать габариты транспорта, чтобы, согласно им, заказать ворота подходящего размера.

Изготовление ворот своими руками

Тем, кто принял решение делать секционные ворота своими силами, стоит учесть ряд важных факторов, а именно:

1. Определенные сложные детали, нужные для процесса сборки, нельзя сделать без специального соответствующего оборудования. Если говорить о самодельных воротах, у них есть ряд недостатков: они отличаются большим весом, холодные, а также с высокой вероятностью будут пропускать холод в помещение.
2. Утеплять полотно конструкции можно исключительно изготовленными для этого уплотнителями. Так, не утепленное полотно в итоге окажется куда дороже, чем то, которое заказано у специалистов.
3. Многие владельцы, «мастера на все руки», в качестве утеплителя предпочитают использовать пенопластирол и минерально-ватное волокно, однако это незначительно влияет на потерю тепла по причине сквозняков.
4. На материалы, транспортные расходы, покраску, а также работу токаря, который изготовит направляющие балки, вал, полотно и пружины, придется потратить значительную сумму денежных средств. В итоге человек выкинет гораздо больше денег, чем если бы он заказал уже сделанный комплект, готовый к установке. К слову, при соблюдении последовательности действий, установка конструкции легко осуществляется самостоятельно.

Далее предлагаем ознакомиться с пошаговым алгоритмом изготовления секционных ворот.

1. Прежде всего, нужно удалить или должным образом закрепить все покрытия, которые являются непрочными. Далее проверяют, насколько ровный пол (погрешность составляет 1 миллиметр). Если все в норме, можно подготавливать панели к установке. Помните, ворота дорогостоящие, поэтому с полотном необходимо обращаться максимально деликатно, чтобы избежать повреждений.
2. Нужно нанести отметку, где планируется крепить направляющие. Сначала закрепляются фиксирующие профили по вертикали с помощью монтажных саморезов. Потом крепятся направляющие по горизонтали. Следите за тем, чтобы «рельсы» находились под прямым углом друг к другу, так как в противном случае полотно не будет подниматься.
3. Если не приобреталось готовое изделие, следующий этап – сборка панелей. Тут важно провести грамотные замеры, чтобы не было перекоса.
4. На этом этапе закрепляют элементы управления, а также ставят подъемный механизм. Перед работой стоит тщательно изучить инструкцию фирмы-производителя. В целом, эта процедура, при точном следовании правилам, не доставит труда.
5. В самом конце, когда панели уже установлены, происходит фиксация дополнительных элементов (сюда относятся петли, замки и ручки). Помните, что замок тут играет большую роль, так как именно благодаря ему будет обеспечиваться защитная функция ворот, поэтому экономить на нем не стоит.
6. Завершающий этап – установка пружин, отвечающих за открытие и закрытие ворот. Тут нужно зафиксировать ограничители движения полотна.

При грамотном подходе и соблюдении правил установки на работу потребуется не более одного дня.

Выбор и установка автоматики на секционные ворота

После того, как были установлены распашные ворота, многие задумываются над установкой автоматики. Некоторые владельцы предпочитают сделать это самостоятельно. Следует подумать сразу над парой вариантов, которые собираются из разнообразных деталей, благодаря которым можно обеспечить автоматическое открывание и закрывание секционных ворот.

Естественно, соревноваться со специализированными производителями в области автоматизации не стоит. Для тех, у кого есть финансы, оптимальный вариант – приобрести качественный комплект от европейской компании.

Если вы хотите сделать это самостоятельно, есть несколько популярных вариантов автоматических приводов на основе рулевых реек, актуаторов или автомобильных домкратов.

Врезка калитки

Секционные ворота по структуре нельзя назвать простыми. Тем не менее, некоторые производители позаботились и предусмотрели в конструкциях возможность размещения калитки для входа. Но даже тут у разных производителей секционных ворот имеются собственные ограничения, которые касаются обустройства подобного входа.

Если разбираться в деталях, калитка чаще используется пешеходами и велосипедистами. Как правило, ширина входа составляет 1,2 метра, высота же – свыше 2,5 метра.

Калитки не имеют разновидностей, то есть существуют только распашные. Исключение составляют те случаи, когда их вырезают непосредственно в полотне ворот. При этом, какие это ворота – распашные или раздвижные, роли не играет.
