Основы балочных перекрытий

Балочные пролеты могут не приходить в голову большинству самодельщиков, но балочные пролеты есть везде: над нашими головами в потолочных балках и под нашими ногами в качестве балок пола. Без правильно рассчитанных и построенных пролетных строений не выдаются разрешительные документы и не строятся здания. Изучите некоторые основы балочных пролетов и то, как они влияют на ваш дом — и на вашу следующую реконструкцию дома.

Пролет балки перекрытия

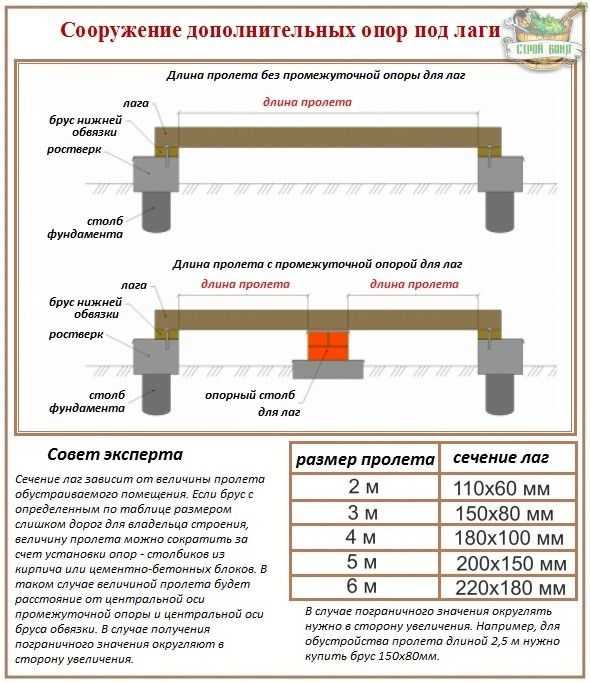

Пролет балки перекрытия — это расстояние, которое может охватывать конструктивный элемент, такой как балка, от одного конца до противоположного конца. На пролет балки влияет множество факторов, включая, помимо прочего, пройденное расстояние, ширину и толщину балки, тип материала и расстояние между балками.

Что такое пролеты балок пола

Большие балки пола могут нести большую нагрузку, а расстояние между балками также увеличивает несущую способность пола.

Тем не менее, больше не всегда лучше, когда строители строят дом или добавляют пристройку к комнате.

Например, дополнительные два дюйма вертикального расстояния, когда пол обрамлен 2 х 10 балками, а не 2 х 12, могут быть очень важными. Таким образом, задача строителей состоит в том, чтобы выбрать балки, соответствующие нагрузке, которую они несут, при максимальном использовании пространства.

Вычисление грузоподъемности и выбор правильных размеров и расстояния между балками пола — более сложная задача, чем вы можете себе представить, поскольку здесь задействовано множество переменных:

  • Порода древесины
  • Сорт пиломатериала
  • Ширина и толщина досок
  • Расстояние между балками
  • Нагрузка на пол
  • Длина пролета балок

Также доступны инженерные деревянные балки для пола, которые имеют свои собственные размеры и требования к расстоянию.

Нажмите «Воспроизвести», чтобы узнать о пролетах балок перекрытия

Породы дерева

Разные породы дерева имеют разные прочностные характеристики, при этом у одних прочность на изгиб намного выше, чем у других. Как правило, медленнорастущие виды имеют больше годичных колец на дюйм и, следовательно, значительно сильнее, чем быстрорастущие деревья. Это также относится к деревьям одного и того же вида: когда условия вызывают медленный рост, древесина дерева будет прочнее.

Общие виды, используемые для внутреннего обрамления, включают:

  • Сосна желтая южная и пихта Дугласа обладают высокой прочностью на изгиб.
  • Болиголов, ель и красное дерево имеют среднюю прочность на изгиб.
  • Красный кедр западный, сосна белая восточная и сосна пондероза имеют низкую прочность на изгиб.

Сорт пиломатериалов

Чем меньше дефектов содержится в пиломатериале, тем прочнее он будет. Более высокие сорта пиломатериалов (чистые, отборные или 1) имеют меньше дефектов и, следовательно, будут прочнее.

Распространенным выбором для каркаса конструкции является пиломатериал 2 сорта. Хотя они и не такие прочные, как пиломатериалы более высоких сортов, недостатков пиломатериалов 2-го сорта, как правило, недостаточно, чтобы серьезно ослабить доски. Избегайте использования пиломатериалов 3-го или 4-го сорта для структурного каркаса.

Совет

Если вы собираете доски вручную, проверьте их на наличие сучков и других дефектов. Дефекты доски могут сделать ее непригодной для использования в качестве лаг.

Размер пиломатериалов

На прочность данной балочной доски наиболее сильно влияет ширина доски сверху донизу. Ширина значительно важнее толщины доски.

Например, балка, сделанная из двойных брусков 2 x 6, может охватывать расстояние примерно на 25% больше, чем одинарная балка 2 x 6, но балка 2 x 12 может охватывать примерно на 80 процентов больше, чем балка 2 x 6, даже если она имеет такое же расстояние. из дерева как сдвоенный 2 х 6.

Нагрузка

Пролет балки также зависит от веса, прикладываемого к полу. Нагрузки на пол описываются с использованием двух измерений: постоянной нагрузки и динамической нагрузки.

Постоянная нагрузка для жилого строительства обычно считается около 10 фунтов на квадратный фут. Статическая нагрузка рассчитывается путем сложения веса строительных материалов и деления на квадратные метры.

Временная нагрузка

Термин временная нагрузка относится к общей нагрузке, которую несет пол, включая мебель, людей и другие хранящиеся объекты.

Для жилых этажей динамическая нагрузка обычно составляет от 30 до 40 фунтов на квадратный фут (psf), хотя она варьируется в зависимости от местоположения в доме.

К динамическим нагрузкам на первом этаже предъявляются более высокие требования, чем к временным нагрузкам на втором этаже (40 фунтов на квадратный фут против 30 фунтов на квадратный фут). В комнате, используемой исключительно для сна, может потребоваться всего 30 фунтов на квадратный фут, тогда как для пола в гараже над подвалом потребуется 50 фунтов на квадратный фут или выше.

С другой стороны, недоступное чердачное помещение может иметь динамическую нагрузку всего 20 фунтов на квадратный фут.

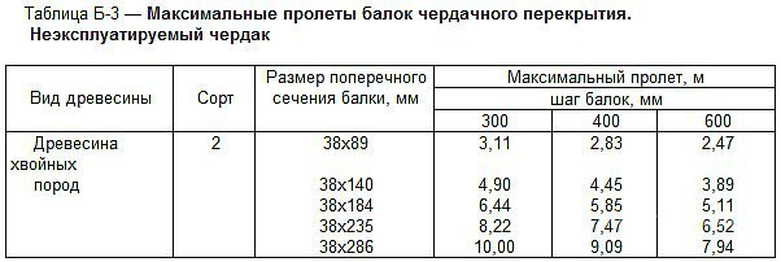

Столы для балок

Пролет балки относится к измерению, охватываемому балкой между несущими конструкциями, такими как балки или фундаментные стены. Строители обычно используют предварительно рассчитанные таблицы, чтобы указать им соответствующие пролеты балок для каждого вида пиломатериалов, размера и расстояния.

Всегда следует сверяться с местными строительными нормами, поскольку в нестандартных ситуациях могут потребоваться другие рекомендации по пролету. Точные расчеты пролетов балок пола могут быть выполнены только инженером-строителем или подрядчиком.

В этой таблице приведены минимальные размеры балок пола для балок, расположенных на расстоянии 16 дюймов и 24 дюймов по центру (o.c.) для пиломатериалов 2 сортов с постоянной нагрузкой 10 фунтов на квадратный фут и динамической нагрузкой 40 фунтов, что типично для обычных жилых домов. строительство:

  Желтая сосна,
Пихта Дугласа
  Красное дерево
Болиголов, ель
  Красный кедр западный,
Сосна белая восточная

Размер балки 16″ о. к. 24″ o.c. 16″ о.к. 24″ o.c. 16″ о.к. 24″ o.c.
2×6 9 футов 9 дюймов 8 футов 3 дюйма 8 футов 8 дюймов 7 футов 6 дюймов 7 футов 6 дюймов 6 футов 3 дюйма
2×8 12 футов 8 дюймов 10 футов 8 дюймов 11 футов 0 дюймов 10 футов 2 дюйма 10 футов 5 дюймов 8 футов 6 дюймов
2×10 16 футов 0 дюймов 13 футов 0 дюймов 14 футов 6 дюймов 12 футов 4 дюйма 12 футов 9 дюймов 10 футов 5 дюймов
2×12 18 футов 6 дюймов 15 футов 0 дюймов 17 футов 6 дюймов 14 футов 4 дюйма 14 футов 9 дюймов 13 футов 0 дюймов

Строители и подрядчики могут корректировать свой выбор размера пиломатериалов и расстояния между ними в зависимости от обстоятельств. Например, там, где высота потолка является проблемой, они могут выбрать балки меньшего размера и расположить их ближе друг к другу с более коротким пролетом. Или, если требуется большой пролет, например, при обрамлении потолка над комнатой открытой планировки, можно выбрать более крупные балки, изготовленные из более прочных пород пиломатериалов.

Когда балка имеет значение больше всего

Если вы занимаетесь своими руками, вам не нужно знать о пролетах балок, чтобы покрасить ванную комнату или добавить напольное покрытие. Но есть некоторые случаи, когда пролеты балок могут иметь для вас значение:

  • Строительство террасы
  • Строительство полноразмерной пристройки сбоку или сзади дома
  • Добавление второго этажа к дому
  • Устройство пристройки к дому
  • Добавление большой ванны
  • Установка джакузи на внешней террасе

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

  1. Пролеты межэтажных перекрытий для обычных пород пиломатериалов . Строительный кодекс Нью-Йорка.

  2. Быстрорастущие деревья низкого качества ? Расширение Университета Теннесси.

  3. Пролеты балок перекрытий для обычных пород пиломатериалов

    . Правительство округа Катоба.

Каркас пола кабины – Конструкция каркаса деревянного пола своими руками

Деревянная конструкция пола

Узнайте больше о полах в нашем руководстве ЗДЕСЬ!

Когда вы строите свой крошечный деревянный дом, каркас пола является важной частью. Мы уже затрагивали тему пола в статье о различных слоях и элементах каркаса пола или различных типах полов, а сегодня мы рассмотрим каркас пола кабины и то, как его построить.

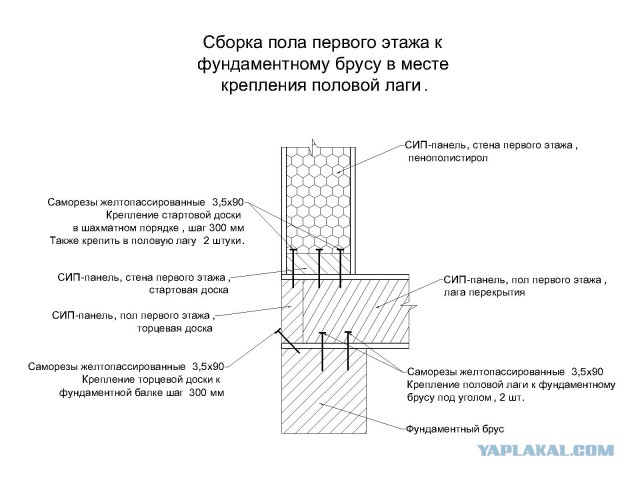

Конструкция деревянного каркаса пола

Стандартная конструкция деревянного каркаса пола состоит в основном из балок перекрытия. Балки, расположенные по повторяющейся схеме с перпендикулярными элементами жесткости между ними, могут быть соединены металлическими соединителями, плотницкими соединениями или различными способами крепления. Они могут опираться либо непосредственно на фундаменты, либо на опоры перекрытий (балки), лежащие на фундаментах и ​​идущие в направлении, перпендикулярном лагам.

Каркас пола в деревянном домике, типы
  • A. Каркас пола с опорами и балками
  • б. Винт с увеличенным отверстием
  • с. Металлическая застежка
  • д. Гвозди сбоку
  • E. Одноуровневый каркас пола
  • ф. Гвозди или винты

В первом случае, когда несущие элементы находятся на одном уровне, общая высота пола меньше, что также означает уменьшение количества необходимого материала и затрат. С другой стороны, последний вариант с опорами, поддерживающими лаги пола, обеспечивает лучшую несущую способность, а также распределение нагрузки, а также имеет более легкий способ сборки. Во всех случаях важно убедиться, что вы правильно понимаете чертежи своего небольшого дома и имеете правильные размеры элементов.

Каркасы деревянных полов на разных типах фундаментов
  • A. Каркас пола полигональной беседки на винтовых сваях
  • б. Соединение доски
  • C. Простая рама пола на столбчатом фундаменте
  • с. Металлическая застежка
  • д. Столярный полушарнир
  • E. Простая рама пола на подставках

Что касается «более простого» подхода к каркасу пола крошечного дома и одноуровневому каркасу, он используется, например, в таких конструкциях, как сараи для инструментов, детские игровые домики, садовые декоративные мини-конструкции и другие крошечные конструкции, которые не требуют большой нагрузки. -несущая способность, ни теплоизоляция. Напольные рамы могут иметь различные размеры и конструкции и довольно легко конструируются. Что касается фундамента, то достаточно будет простых шурупов, плитного или столбчатого фундамента или самодельных блоков, прикрепленных непосредственно к лагам пола.

Хотите узнать больше о строительстве деревянных полов? Или другая часть здания DIY и небольшая деревянная конструкция? У нас есть для вас отличный книжный путеводитель — Как построить крошечный дом! Много полезной информации, иллюстраций, руководств и фотографий помогут вам на каждом этапе процесса строительства.

Каркас перекрытия маленького дома

Важным моментом в конструкции каркаса деревянного перекрытия является так называемый блокинг – раскос, состоящий из деревянных балок, расположенных перпендикулярно между балками, препятствующих их наклону, скручиванию или перемещению. Существует больше возможностей размещения этих элементов жесткости. Вокруг лестницы или в других случаях, когда требуется больший проем, его «бордюры» – балки и опоры по краям проема необходимо удвоить из соображений статики.

Деревянные балки перекрытия

Установка балок и балок для деревянного перекрытия также предлагает несколько вариантов. Две регулируемые балки можно просто сбить вместе, чтобы создать одну несущую часть, так называемую балку внахлестку . В сращенной балке достаточно длинная обрешетка (кусок дерева) прикрепляется достаточным количеством гвоздей к двум балкам, чтобы скрепить их вместе. Металлические соединители, называемые подвесками для балок , могут скреплять балки и балки в случаях, когда высота доски должна быть уменьшена на высоту балок. Точно так же деревянные доски, идущие вдоль балок, называются 9.0286 ригели могут поддерживать и скреплять балки перекрытия.

Балки каркаса пола и их соединения
  • A. Лаги внахлестку
  • B. Сращенная балка
  • C. Подвески для балок
  • D. Балки на лестнице
  1. Блокировка между балками
  2. Балки
  3. Балка
  4. Струп, прибитый гвоздями к балкам
  5. Балочные подвесы
  6. Сборная балка
  7. Бухгалтерская книга

Балки каркаса пола кабины

Как и в случае с другими элементами каркаса пола в маленьком доме, на выбор предлагается больше типов лаг или балок перекрытий. Как и почти в любой части строительства своими руками, вы также можете повысить экологичность своей маленькой хижины или крошечного дома и поискать переработанные балки, полученные после сноса старых зданий и т. д. Начиная с материала, помимо деревянные балки перекрытий бывают также различные составные, сочетающие в себе такие материалы, как дерево, фанера, ДСП, ламинат, сталь и другие.

Различные типы балок каркаса пола крошечного дома
  • A. Обрезная деревянная балка
  • B. Коробчатая балка
  • C.  Склеиваемая балка
  • D. Брус из клееного бруса

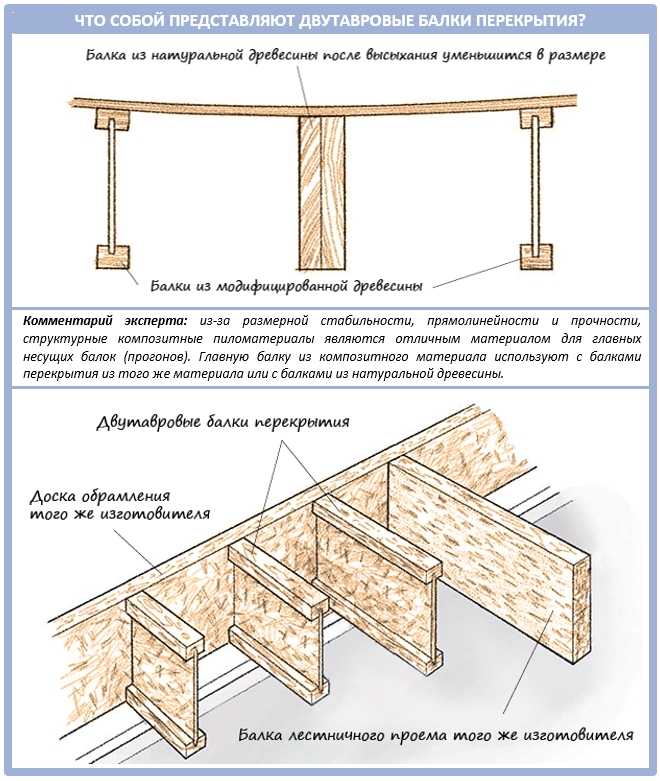

  • E. Сборная балка
  • F. Брус из клееного бруса
  • G. Стальная балка
  • H. Перекладина

Помимо материалов, балки перекрытий также различаются способом сборки самой балки. Наиболее распространенным является, вероятно, деревянная балка простого раскроя 9.0287 . Если две части деревянных досок свинчены или прибиты вместе, это называется наращиваемой балкой , ширина которой обычно кратна 1 ½ дюйма / 90 мм.
