Вес ребра радиатора из чугуна

Радиаторы из чугуна начали использоваться более века назад и до настоящего времени пользуются достаточным спросом. Естественно, что с появлением современных обогревательных приборов чугунные приборы несколько теряют в популярности, и, несмотря на очевидные преимущества, о которых напомним ниже, имеют и недостатки. Но серьезный недостаток, по большому счету, всего один — большой вес даже без воды в них. Итак, сколько весит секция чугунной батареи?

Схема строения радиатора отопления.

Преимущества и недостатки чугунных систем отопления

Современная промышленность уже давно использует различные материалы для изготовления радиаторов парового отопления. Отопительные батареи делаются из алюминия, стали или же их изготавливают биметаллическими, то есть из двух металлов. Но, несмотря на это, многие консерваторы до сих пор предпочитают устанавливать в новом доме традиционные приборы отопления из чугуна. Насколько оправдано такое решение? Чугунные радиаторы имеют малую поверхность теплоотдачи, и чугун сам по себе имеет достаточно низкую теплопроводность. Одно ребро классического радиатора из этого материала весит 7,5 кг без воды, соответственно, вес конструкции среднего размера из 7-8 частей, составляет 50-57,5 кг, но чаще необходимо 10-12 частей, чтобы нормально отапливать комнату среднего размера. И если нужно оборудовать такими батареями большой загородный дом, то их общий вес может доходить до нескольких тонн.

Современные отопительные приборы из данного материала отличаются от «гармошек» — батарей советского образца (МС-140М), встречающихся в основном в старых постройках. В любом случае, вес у современных батарей из этого металла намного больше, чем у биметаллических и алюминиевых. При этом их дизайн выгодно отличается от старого образца и внешним видом и своей функциональностью, так как ребро имеет большую обогревательную площадь. Также современные батареи из чугуна можно самостоятельно собирать из нужного количества ребер.

Несмотря на то, сколько весят такие батареи, их преимущества перед обогревательными конструкциями из других материалов неоспоримы.

Итак, чугунное отопление имеют следующие положительные качества:

Схема технических характеристик чугунного радиатора.

• достаточно долговечны;
• возможно использование технической воды в отопительной системе;
• устойчивость к коррозии;
• устойчивость к высокому давлению теплоносителя, поэтому хорошо себя зарекомендовали в использовании в высотных зданиях и многоэтажках;
• из-за малого гидравлического сопротивления и за счет большого диаметра труб возможно применение таких радиаторов в обогревательных системах, имеющих естественную циркуляцию теплоносителя;
• благодаря толстым стенкам и большому объему воды в сборных частях они достаточно хорошо держат тепло;
• большое внутреннее сечение позволяет достаточно редко чистить батареи из чугуна.

И, стоит отметить, что все-таки современные радиаторы из этого материала пусть и ненамного, но все же легче своих предшественников.

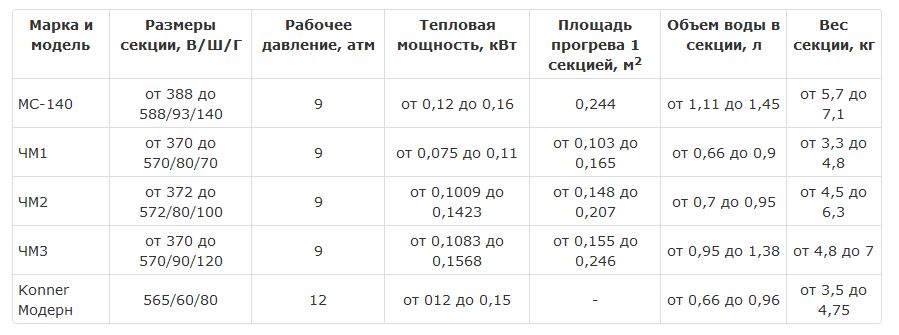

Общие характеристики

Чугунный радиатор обычно состоит из 8-10 частей. Естественно, что чем больше площадь, которую нужно обогреть, тем больше нужно сборных частей отопления. Также, для нужного теплового эффекта и комфорта в маленькой комнате понадобится всего 3-5 секций, что возможно исполнить обычным разделением секций, как у биметаллических батарей.

У современных радиаторов теплоемкость не всегда зависит от размеров и массы. Например, вес секции радиаторов 2К60П составляет 5,7 кг, но за счет ровной поверхности теплопередачи и повышенной тепловой мощности для помещения с размером больше среднего будет достаточно 8 секций.

Есть батареи из чугуна весом от 4,5 кг, разные модификации их производятся в Чехии. Высота таких радиаторов от 560 до 673 мм, а одна ее секция имеет тепловую мощность от 146 до 290 Вт, что позволяет достаточно легко высчитать необходимое количество секций для определенного помещения.

На нашем рынке также есть конструкции совместного производства Китая и Германии. Секция такой батареи имеет высоту в 365 мм и вес немногим более 3 кг. При этом ее теплоотдача равна 120 Вт.

Независимо от того, сборные радиаторы приобретаются или же готовые укомплектованные, секции нужно подбирать с небольшим запасом. Если расчеты показывают, что для необходимого температурного режима нужна батарея из 10 сборных частей, то стоит брать радиатор из 12-ти секций, и при необходимости регулировать температуру воздуха при помощи запорных кранов, снижения температуры теплоносителя и т.д.

Домовладельцам, собирающимся воспользоваться данным видом обогревательной системы, нужно помнить, что при эксплуатации большой вес отопительной системы не влечет за собой никаких проблем, самое главное — это ее правильный монтаж.

Теория и методы. Чугунное приключение

В какой-то момент, будь то наследство, покупка или пренебрежение, вам понадобится восстановить чугунную сковороду, чтобы ее снова можно было использовать.

Есть два основных фактора, которые могут сделать чугунную сковороду непригодной для использования: ржавчина и грязь. За прошедшие годы было разработано несколько методов, и эта статья призвана помочь в выборе подходящего метода восстановления кастрюль.

Удаление ржавчины

Ржавчина, накопление оксида железа (Fe₂O₃) возникает, когда чугунные сковороды подвергаются воздействию воды или влаги без должной сушки.

Электролиз

Электролиз — это процесс, при котором электричество используется для удаления ржавчины. По сути, вы погружаете чугун в раствор электролита и пропускаете через него электричество, удаляя ржавчину, притягивая ее к одноразовому металлу.

В резервуаре для электролиза вы погружаете кусок металла (известный как жертвенный анод) в резервуар (который представляет собой раствор воды и стиральной соды) и подключаете его к положительному (+) проводу ручной батареи.

зарядное устройство. Обычно для анода используется простая сталь или графит. Затем вы подключаете отрицательный (-) провод к очищаемому предмету. Затем вы подаете ток, чтобы начать процесс. Ржавчина на кастрюле (или другом очищаемом предмете) будет притягиваться к аноду. (Как показано прекрасными стрелками на моей иллюстрации). Электролиз — это направленный процесс, и очищается только сторона кастрюли, обращенная к аноду. Вы можете периодически поворачивать поддон, чтобы очистить его, или использовать несколько анодов, чтобы окружить поддон со всех сторон.

В то время как вы можете сойти с ума с электролизером, очень простая установка требует не намного больше, чем около 40-50 долларов на детали. Многие детали, необходимые для электролизера, являются предметами домашнего обихода, так что это еще один способ снизить затраты.

Электролизеры являются лучшим инструментом для самостоятельного восстановления чугунных кастрюль, так как они не требуют особого ухода, достаточно безопасны для использования на чугуне коллекторного качества, могут очищать как грязь, так и ржавчину, и требуют очень мало ручного труда. работа.

Чтобы построить электролизный бак, вам понадобится ПРОЧНАЯ корзина (читай: не корзина для одежды / Rubbermaid), несколько зажимов, немного металлолома (здесь отлично подойдут дрянные старые стальные противни), стиральная сода и ручное зарядное устройство ( например, сделанный Шумахером).

Что касается мусорного ведра, важно отметить, что вода ТЯЖЕЛАЯ. При 8 фунтах на галлон он сгибает большинство тонкостенных сосудов и в конечном итоге опрокидывает сосуд. Я научился этому на собственном горьком опыте. Также иногда трудно найти соду для стирки. В крайнем случае, вы можете превратить пищевую соду (бикарбонат натрия) в стиральную соду (карбонат натрия), нанеся ее тонким слоем на противень глубиной не более 1/2 дюйма и выпекая при температуре 400 градусов в течение 30 минут. , перемешивая каждые 10,

Вы можете получить действительно экзотику и построить всевозможные крутые проводки и методы, чтобы окружить ваши кастрюли анодами (так как процесс электролиза направленный), но для стартового е-танка вам просто нужно будет периодически вращать кастрюлю так, чтобы очищаемая сторона поддона была обращена к аноду. Как только вы разобрались с перегибами (и вы понимаете науку), вы можете проявить фантазию.

Ванночка с уксусом

Раствор простого белого уксуса и воды в соотношении 50/50 является достаточно эффективным средством для удаления поверхностной ржавчины. Вы можете замочить кастрюлю в этом растворе на 25-30 минут, что значительно ослабит ржавчину. Затем потрите его губкой и повторяйте по мере необходимости, пока ржавчина не исчезнет. Уксусная ванна очень полезна, так как не требует постоянных вложений в оборудование, но это не самый эффективный способ удаления ржавчины.

Удаление сырости и органики.

Удалять накипь и различные пригоревшие органические вещества со сковородок лучше всего с помощью щелочи (гидроксида натрия). Щелок — очень полезный химикат, используемый в производстве мыла, кренделей, рогаликов и средств для выпрямления волос. Он также является основным компонентом очистителей канализации и подходит для обработки чугуна, очистителя духовки.

Примечание. Щелок довольно едкий, поэтому при работе с ним обязательно используйте надлежащие средства индивидуальной защиты (СИЗ), такие как длинные перчатки, защитные очки и фартук.

Очиститель духовки + метод мусорного мешка.

Один из самых простых способов удалить грязь со сковородок — использовать спрей для чистящего средства для духовки и мешок для мусора. Вы обильно сбрызгиваете противни чистящим средством для духовки и запечатываете их в закрытом сосуде (например, в мешке для мусора) и оставляете на некоторое время, чтобы щелочь в чистящем средстве разрыхлила и/или растворила органические вещества. Щелок лучше действует при более высоких температурах, поэтому, если есть возможность, поместите мешки для мусора под прямые солнечные лучи для максимального эффекта. Если вы ограничены в пространстве или не хотите иметь постоянную инфраструктуру для восстановления чаши, это решение работает.

Резервуар для щелочи

Альтернативным методом использования средства для чистки духовки и мешков для мусора является бак для щелочи. Резервуар для щелочи использует те же принципы, что и средство для чистки духовки, но делает это в гораздо большем масштабе. Чтобы создать резервуар для щелочи, вам понадобится сосуд, который может вместить воду (например, большое ведро), наполните его водой, а затем добавьте кристаллы щелочи (в пропорции 1 фунт щелочи на 5 галлонов воды). Затем перемешайте, добавьте кастрюли в резервуар для щелочи и уходите. Пусть щелочь творит свое волшебство. Не торопитесь. Каждые 24 часа или около того (читай: всякий раз, когда у вас есть время), промывайте их и соскребайте всю грязь с помощью жесткой проволочной щетки. Опять же, щелочь работает лучше, когда она теплее, поэтому в некоторых экзотических условиях люди добавляют нагреватели для аквариума в ванну со щелочью, чтобы повысить эффективность раствора. Я думал об этом для своего бака со щелочью, но я живу в теплом климате и не вижу в этом необходимости. Если вы живете в холодном климате, это может быть более подходящим обновлением. Обратите внимание, что с баком для щелочи настоятельно рекомендуется использовать контейнер с крышкой. Щелок довольно едкий, и вы бы не хотели, чтобы в него попали дети, домашние животные или чрезмерно любознательные супруги.

Я предпочитаю бак со щелоком, потому что в долгосрочной перспективе он дешевле. За стоимость 4-5 банок средства для чистки духовки вы можете купить 2-4 фунта щелочи и приготовить раствор, который буквально будет действовать вечно.

Ниже перечислены два моих бака со щелочью. Меньший бак на 5 галлонов и большой бак на 20 галлонов.

Другие методы

Самоочищающаяся печь и/или огонь

Другие методы, которые я использую для удаления грязи со сковородок, включают использование режима самоочистки духовки или просто разведение огня и сжигание грязи. Я не рекомендую эти методы по следующим причинам.

— Они не так точны в отношении подачи тепла. Чугун может деформироваться при высоких температурах (> 900-1200 градусов)
– Обычно никто не знает, насколько горячи их самоочищающиеся печи или костры. (См. предыдущее заявление).
– Хотя чугун выдерживает довольно высокие температуры, он чувствителен к температурным ударам. (Либо быстрый нагрев, либо охлаждение)
— Запуск цикла самоочистки духовки — одна из самых суровых вещей, которые вы можете сделать с духовкой. Зачем изнашивать духовку и сокращать срок ее службы?
— Наконец, сжигание вашей приправы / дряни в духовке означает, что ваш дом будет ужасно пахнуть.

Учитывая приведенные выше причины, я считаю эти методы слишком рискованными. Это вдвойне важно, если вы восстанавливаете старинный чугун. Было бы очень хреново, если бы вы, наконец, нашли набор сковородок Griswold вашей бабушки, который существовал с тех пор, как Рузвельт был президентом, только для того, чтобы разрушить их в попытке восстановить.

Практическое применение

Хорошо, теперь, когда вы понимаете методы, как вы узнаете, какой метод использовать и когда?

Ниже приведен контрольный список, который я использую при восстановлении.

1. Если сковорода очень грязная, используйте один из методов удаления грязи (бак для щелочи или распыление щелочи + мешок для мусора). Оставьте вещь в баке для щелочи или в мусорном мешке (в зависимости от того, что вы используете) на день или два.
2. Выньте поддон из бака для щелочи или мешков для мусора, промойте,
3. При необходимости повторите шаги 1 и 2.
4. Перейдем к удалению ржавчины. Поместите кастрюлю в резервуар для электролиза или используйте скраб 50/50 вода/белый уксус, чтобы удалить ржавчину.
5. Извлеките кастрюлю из резервуара для электронных сигарет или ванночки с уксусом, промойте, почистите.
6. При необходимости повторите шаг 5. (Хотя, если вы используете резервуар для электролиза, вам _редко_ потребуется несколько сеансов)
7. Разогрейте духовку до 200-225 градусов по Фаренгейту.
8. ОЧЕНЬ хорошо высушите противень и запекайте в духовке в течение 20 минут (вы просто делаете его очень сухим и открываете металл).
9. Достаньте противень из духовки, сразу же нанесите тонкий слой любого жира, который вы планируете использовать, чтобы приправить противень.
10. Приправьте сковороду любимым способом.

Вы, наверное, задаетесь вопросом, какой из баков для щелочи и электролизера использовать, если бак для электролиза может удалять и грязь, и ржавчину? Простой ответ на это заключается в том, что я дешев, и это вопрос эффективности. Резервуар для щелочи стоит ноль (после первоначальной стоимости установки), чтобы он выполнял свою работу. Электролизер стоит как электричества, так и расходуемых анодов. Позволяя резервуару для щелочи удалять органические вещества, я могу поддерживать максимально эффективную работу резервуара для электролиза и сжигать электричество только для удаления ржавчины.

Кроме того, резервуар для щелочи — это мой «накопительный резервуар» для новых изделий, над которыми мне нужно работать. Вместимость у него значительно больше (в него легко помещается 8-12 кастрюль), чем у электролизера.

Теперь, когда вы понимаете методы реставрации, наши следующие две статьи будут посвящены созданию резервуара для щелочи и созданию резервуара для электролиза.

Нравится:

Нравится Загрузка…

Восстановление чугунной жаровни с помощью электролиза

Мартин 22 августа 2014 г.

Я давно хотел отреставрировать эту старую жаровню (которую называют жаровней Camp , потому что у нее есть ножки и крышка с приподнятой кромкой). Я нашел его в антикварном магазине в Рэйлроуд, штат Пенсильвания, много лет назад, и с тех пор он лежал в моем сарае, собирая пыль и ржавчину. Я слышал об этой штуке, называемой электролизом, некоторое время назад, но решил, что это уже слишком далеко, чтобы экономить. Пару раз почти выкинул его в мусорку во время нашей ежегодной уборки.

Теперь мы все знаем, как хорошо сочетаются чугун и чайники Weber — идеальное сочетание для многих блюд, и у каждого, у кого есть чайник, должна быть хотя бы одна духовка и сковорода из железа.

Этот метод очень хорошо подходит и для чугунных решеток!

Некоторое время я использую свою «домашнюю» голландскую печь (Le Creuset 5 qt), но очистка занимает вечность, особенно если я использую коптильню. Мне очень нужна была «уличная» печь; тот, который я мог бы положить прямо на угли, не беспокоясь. Эта старая ржавая 12-дюймовая походная голландская печь могла бы помочь, но сначала мне нужно было выяснить, как сделать эту вещь, называемую электролизом. Благодаря Интернету и сотням видео людей, использующих этот процесс для очистки всех видов ржавых старых вещей, я решил попробовать. У меня была пластиковая ванна, зарядное устройство и немного металлолома. (Разве не все мы?) Все, что мне нужно было купить, — это коробка стиральной соды Arm and Hammer Super Washing Soda, которая обошлась мне в 3,50 доллара.

Настроить бак проще некуда. 10 галлонов воды из шланга и 10 столовых ложек соды, смешанные с ней. Старая решетка Smokey Joe, которая у меня лежала (не так ли?), служила анодом — она притягивала ржавчину из духовки, как только я зацепил ее. это до зарядного устройства. (Надеюсь…) Погрузил миску в ванну, прицепил к ней отрицательный зажим от зарядного устройства (обратите внимание, что зажим на самом деле в этот момент находится под водой — кажется, так работает нормально) и прицепил положительный зажим к SJ. решетка. (держите этот над водой, если вы понимаете, о чем я) Включил его и подождал…

И ждал…

Пошел спать…

Утром мне не терпелось увидеть, что же произошло. Я ожидал небольшого прогресса. В конце концов, эта штука была РЖАВОЙ! К моему удивлению, когда я вытащил его из бака, он был почти без ржавчины! Несколько минут с проволочной щеткой, и он стал выглядеть как новый. Я был поражен — моя жена была поражена. Это было потрясающе!

Крышка встала рядом – тот же раствор.

Нет необходимости начинать с чистой воды – процесс работает одинаково, независимо от того, насколько грязной выглядит вода. Перенесемся еще на 12 часов вперед, и крышка выйдет такой же чистой!

Начал думать, как приправить духовку, и снова полез в интернет за советом. Ну, позвольте мне сказать вам, что есть тысячи мнений о том, что делать или не делать. После сушки в 200-градусной духовке в течение 15 минут или около того я использовал соль для мытья посуды и немного твердого жира для первого этапа — чтобы очистить все оставшиеся загрязнения и ржавчину.

Хорошо вытерла и поставила в духовку на 20 минут или около того при температуре 350°С.

Еще раз протрите – на этот раз с маслом канолы и снова солью, тщательно протрите и немного подержите на гриле Genesis. (Просто чтобы немного веберизировать.)

Миссия выполнена! Теперь я буду часто пользоваться духовкой и буду искать новые ржавые сокровища, чтобы добавить их в «открытую кухню».

Попробуйте сами. Это легко, это дешево. Это весело. И это работает!



Постскриптум: Вот решетка SJ после 24 часов работы. Похоже, хватит еще на несколько печей!

На духовке была пара ярлыков — вероятно, владелец использовал ее в групповых кулинарных мероприятиях или на соревнованиях в прошлом. Весело думать о блюдах, которые он видел, и еще веселее думать о блюдах, которые придут!

И еще несколько советов, которые я усвоила в процессе:

• НЕ позволяйте предмету, который вы чистите, касаться стенок ванны или анода.
• НЕ ПРИСОЕДИНЯЙТЕ положительный зажим к предмету, который вы чистите, а отрицательный к аноду.
