Способы соединения проводов – как самостоятельно соединить электрические провода и кабеля

В наших домах важную роль играет электропроводка. Именно от нее зависит правильная и бесперебойная работа техники. Большинство проблем с электропроводкой возникает из-за разрывов. Поэтому важно знать основные способы соединения проводов. От этого зависит надежность работы проводки и ваша безопасность. При должных навыках вы можете соединить электрические кабели самостоятельно. После изучения техники безопасности и инструкций этот процесс не покажется вам сложным.

Как соединить провода

Существуют различные способы правильного подсоединения проводов. Следует помнить, что не каждый метод позволит вам соединить между собой медные и алюминиевые провода – для этого стоит использовать клеммы.

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:

  • соединение скруткой;
  • метод спайки или сварки;
  • соединение с помощью клеммных колодок;
  • присоединение опрессовкой;
  • способ бандажирования.

Все эти варианты имеют свои достоинства и недостатки – они будут указаны ниже. Вам же остается только выбрать тот метод, который больше всего подходит под вашу ситуацию.

Как соединить кабели и провода скруткой

Скрутка является традиционным и проверенным способом. Для соединения нужно выполнить следующие действия:

  • взять два провода и снять штатную изоляцию в размере пяти сантиметров;
  • плотно скрутить их;
  • провести изоляцию скрутки с помощью изоленты, термоусадочной трубки или специальных изоляционных клемм.

Если вы соединяете провода в распределительной коробке, можно собрать в одну скрутку до шести проводов. Следовательно, вы берете столько проводов, сколько нужно в вашей ситуации. Подобный метод соединения не подойдет, если вам надо соединить медный провод с алюминиевым. В таких случаях нужно применять другие способы присоединения проводов.

Этот метод соединения электрических проводов является самым простым, но не самым надежным – механическая скрутка может быть ослаблена под воздействием разнообразных факторов.

Как соединить провода пайкой и сваркой

Более безопасной технологией подсоединения проводов считаются пайка и/или сварка. Такой метод отличается особой надежностью. Но для проведения работ по пайке проводов нужно иметь ряд навыков и материалов:

  • знание основ электромонтажа;
  • канифоль;
  • оловянно-свинцовый припой;
  • паяльник.

Когда вы изучили вопрос и запаслись всем необходимым, можно приступать к пайке:

  • возьмите два провода и оголите их для скрутки;
  • покройте электрические провода не очень толстым слоем припоя;
  • скрутите провода;
  • проведите спайку при помощи паяльника;
  • дайте проводам остыть.

Такой способ является гарантом надежности и долговечности. Он обеспечит надежный контакт проводов – они прослужат вам многие годы без перебоев.

Чтобы провести сварку кабелей или электрических проводов, необходимы силовой трансформатор мощностью 400-600 Вт и углеродные электроды. Сам процесс соединения проводов схож с техникой пайки. Когда вы их соединили, нужно обеспечить изоляцию любым удобным способом. При проведении пайки и сварки сначала следует оголить место соединения проводов и плотно скрутить их.

Главными недостатками таких методов подсоединения являются сложность монтажного процесса и высокая вероятность порчи проводов. Поэтому внимательно изучите технику безопасности при пайке и сварке электрических проводов.

Способы соединения проводов при помощи клеммных колодок

Клеммы являются современным вариантом соединения кабелей и проводов. Эти специальные коробки и пластины продаются в готовом виде и имеют изолированные отсеки для соединения. Такой способ очень прост и надежен. Для соединения вы можете выбрать следующие варианты:

  • клеммные колодки. Они выпускаются в виде пластин с определенным количеством отверстий. С помощью прочного зажима электрические провода соединяются в ячейках колодки;
  • пружинные клеммы. При присоединении проводов нужно провести зачистку и установку в специальные ячейки. Провода фиксируются особой пружиной внутри устройства;
  • ответвительные клеммы. Их используют для ответвления проводов. Такие клеммы представляют собой прибор с двумя пластинами с канавками для проводов. Зажимать провода нужно четырьмя винтами.

Это основные виды клемм для соединения проводов. На современном рынке их множество – вы можете легко выбрать подходящий вариант. Главным достоинством клемм является то, что провода не нужно изолировать – вы можете спокойно соединять медные кабели с алюминиевыми.

Соединение проводов методом опрессовки

Опрессовка заключается в сжатии и деформации специальной гильзы и находящегося в ней провода. Существуют два типа опрессовки:

  • сплошное обжатие;
  • местное вдавливание.

Проходит опрессовка по следующему алгоритму:

  • провода из алюминия зачищают и обрабатывают смазкой. Лучше взять кварце-вазелиновую пасту. Медные провода достаточно смазать вазелином;
  • возьмите специальную гильзу;
  • вставьте в нее провода таким образом, чтобы стык был посередине;
  • обожмите гильзу с двух сторон.

Если вам надо соединить провода из меди и алюминия, используйте медно-алюминиевую гильзу.

Метод бандажирования

Такой способ соединения можно использовать как в совокупности с другими методами, так и отдельно.

Технология подключения очень простая:

  • с проводов снимают слой штатной изоляции;
  • провода плотно прижимают друг к другу;
  • соединение нужно тщательно обмотать проволокой. Если вы соединяете медные провода, нужно использовать медную проволоку. Для алюминиевых электрических проводов необходима проволока из алюминия.

По надежности метод бандажирования можно сравнить с методом скрутки. Но он достаточно быстрый и эффективный.

Перед началом работы

Здесь перечислены основные способы соединения проводов своими руками. Вы можете выбрать любой из них. Главное, нужно четко следовать инструкциям и советам специалистов при соединении электрических проводов. Только ответственность и добросовестность при работе обеспечат надежность проводки и вашу безопасность.

Перед началом работы с электрическими проводами и кабелями убедитесь, что они отключены. Также заранее следует запастись всеми необходимыми материалами и инструментами. Следует помнить, что почти каждый способ требует тщательной изоляции стыков проводов после завершения соединения.

Процесс соединения проводов и кабелей является ключевым при подключении электропроводки. Правильное соединение дает гарантию безопасности использования электричества, поэтому к процедуре нужно подходить предельно ответственно.

Если у вас есть сомнения перед началом работы с проводкой, лучше обратиться к специалисту. Но подробные инструкции помогут вам детально разобраться в способах соединения проводки.

Виды соединения проводов: 5 простых способов

Мелкий электроремонт часто подразумевает работу с кабелем (например, соединение проводов в распределительной коробке). Иногда нам требуется устранить повреждения проводки, чтобы безопасно подключать бытовые приборы. Не обязательно быть профессионалом, чтобы сделать это правильно: основные требования к соединениям электрических контактов просты и понятны.


  • Это должен быть надежный контакт без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска электропровода.
  • Соединения должны обладать механической прочностью на случай растяжения. Если случайные деформации провода неизбежны, то прочность контакта должна быть не меньше прочности самого проводника.

Предлагаем вам обзор способов соединения проводов между собой.


1. Соединение электропроводов скруткой

Для этой простой операции достаточно взять два проводка, снять изоляцию (для надежной скрутки изоляция удаляется в объёме не менее 5 см), а оголенные жилы кабелей затем скрутить между собой. Место скрутки обматывается обычной изолирующей ПХВ-лентой. Вместо неё можно использовать специальные колпачки для скрутки, которые крепятся к фрагменту электропроводки, тем самым изолируя оголенные части и дополнительно поджимая электрический контакт.

Недопустимо соединение скруткой проводов разнородных металлов (например, меди и алюминия). Для подобного подключения электрических проводов используйте клеммные колодки.

2. Соединение проводов пайкой

Монтаж соединений этим способом занимает чуть больше времени, а сам метод более надежен, чем обычная скрутка. При скрутке, какой бы она ни была качественной, при протекании тока контакты перегреваются. Последствием этого может стать оплавление изоляции в местах соединений электрических проводов и, как следствие, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для этого применяют обычный оловянно-свинцовый припой и канифоль. Если такая работа вам в новинку, обязательно изучите технику безопасности перед тем, как проводить пайку.


3. Использование клеммных колодок

Клеммная колодка – это изолирующая пластина с контактами. С их помощью можно осуществлять соединение медных проводов в коробке с алюминиевыми. По способу закрепления клеммные колодки делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами. Последние известны также как зажимы для соединения проводов, и их считают более надежными в сравнении с винтовыми.

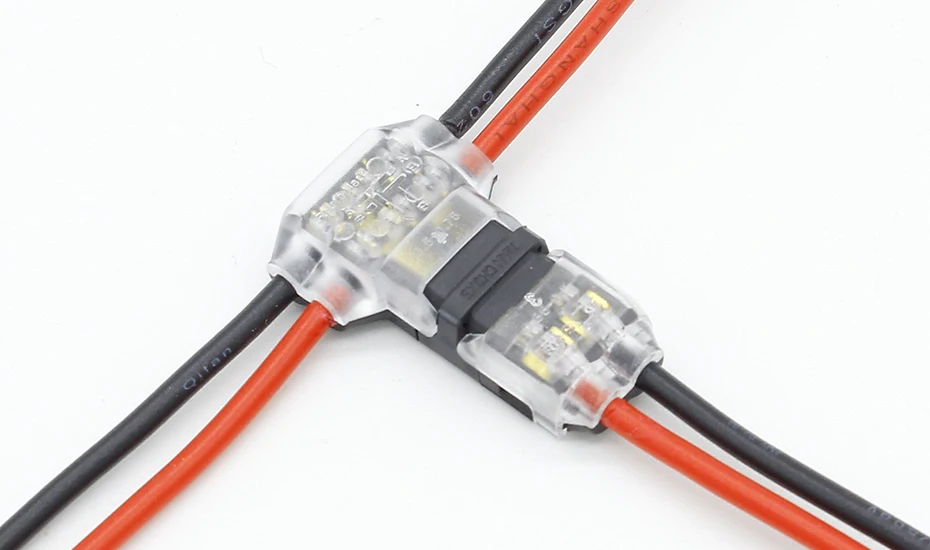

4. Ответвительный сжим

«Орешки», как их называют в народе, служат ещё одним способом подсоединения к магистрали линии без создания ее разрыва. Схема сжима проста: он состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим зачастую применяют, чтобы соединять медные и алюминиевые провода.


5. Пружинные клеммы

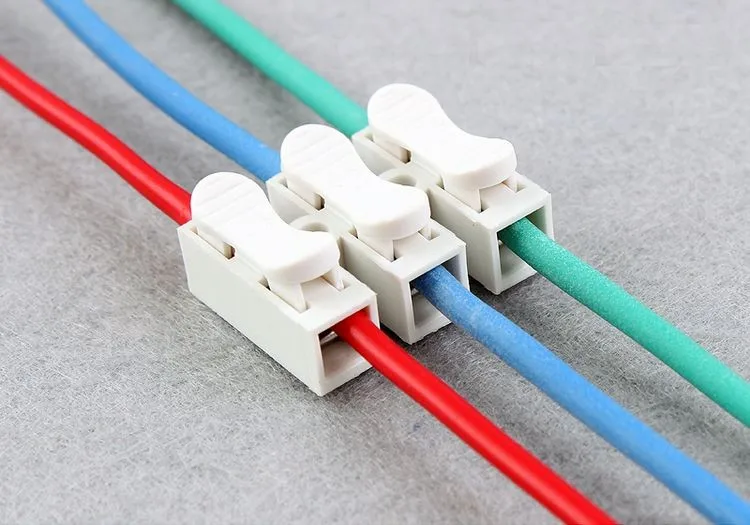

Пружинные клеммы для соединения проводов – это самые быстрые и, пожалуй, самые надежные соединители. Отличие пружинных клемм от винтовых состоит в том, что провода фиксируются не винтом, а пружинным зажимом. На сегодняшний день соединительных зажимов пружинного типа достаточно много, самые распространенные из них – это пружинные клеммы фирмы Wago. С их помощью могут соединяться как мягкие многожильные, так и одножильные провода разного сечения.



6 Распространенные проблемы с подключением проводов и их решения

Очень многие проблемы с электричеством в доме связаны с разными вариантами одной и той же существенной проблемы: неправильно выполненными или ослабевшими со временем проводными соединениями. Возможно, вы унаследовали проблему от предыдущего владельца или от электрика, который сделал некачественную работу, или, возможно, это результат работы, которую вы сделали сами. Многие проблемы с проводным соединением не являются чьей-либо виной, а являются просто результатом времени. Провода находятся в постоянном цикле нагрева и охлаждения, расширения и сжатия. Каждый раз, когда используется выключатель или подключаются устройства, и естественным результатом всего этого использования является то, что проводные соединения со временем могут ослабнуть.

Ваша электрическая система имеет множество средств защиты от опасности из-за плохих проводных соединений, таких как система заземления, автоматические выключатели и защита GFCI и AFCI. Тем не менее, существует опасность искрообразования и дугового разряда всякий раз, когда в вашей системе есть плохое соединение проводов. Многие из этих проблем довольно легко обнаружить и устранить домовладельцу, в то время как с другими лучше всего справится профессиональный электрик. Понимание того, где обычно возникают эти проблемы, поможет вам решить, как с ними справиться.

Инструменты и материалы

  • Фонарик
  • Инструмент для зачистки проводов
  • Отвертки
  • Универсальный нож
  • Соединители проводов (проволочные гайки)
  • Защита для глаз
  • Электрический провод различного сечения

Вот шесть очень распространенных мест, где возникают проблемы с подключением проводов.

Ослабленные соединения проводов на выключателях и розетках

Безусловно, наиболее распространенная проблема заключается в том, что винтовые клеммы на настенных выключателях и розетках ослабевают. Поскольку эти приспособления чаще всего используются в электрической системе, это места, на которые следует обратить внимание в первую очередь, если вы подозреваете проблемы с проводным соединением.

Ослабление соединения проводов в выключателе, розетке или светильнике часто сигнализируется гудением или потрескиванием или мерцанием светильника.

Чтобы решить эту проблему, необходимо сначала отключить питание предполагаемого настенного выключателя, светильника или розетки. При отключенном питании вы можете снять крышку и с помощью фонарика внимательно осмотреть винтовые клеммы внутри, к которым подключены провода. Если вы обнаружите, что они ослаблены, осторожно затяните винтовые клеммы на проводах. По всей вероятности, это решит проблему.

Иногда вы можете обнаружить, что проводные соединения выполняются через вставные фитинги на задней стороне выключателя или розетки. Этот метод подключения печально известен своей склонностью к отказам – настолько, что большинство профессиональных электриков вообще не используют вставные фитинги, а вместо этого выполняют все соединения проводов с помощью винтовых клемм по бокам выключателя или розетки. . Если вы обнаружите, что ваше устройство оснащено вставными фитингами, вы можете удалить их и снова подключить провода к винтовым клеммам на устройстве.

Наконец, если внутри коробки есть сквозные соединения проводов, выполненные с помощью проволочных гаек или разъемов другого типа, проверьте их, чтобы убедиться, что провода плотно соединены друг с другом. Ослабленный разъем также является распространенным источником проблем.

Соединения проводов с помощью изоленты

Классическая ошибка соединения проводов возникает, когда провода соединяются вместе с помощью изоленты, а не с помощью гайки или другого санкционированного разъема.

Чтобы устранить проблему, сначала отключите питание схемы. Затем снимите изоленту с проводов и зачистите их. Убедитесь, что видно достаточное количество оголенных проводов (для большинства разъемов это означает около 3/4 дюйма), затем соедините провода вместе с помощью проволочной гайки или другого одобренного разъема (теперь есть вставные разъемы, которые нравятся некоторым профессионалам). использовать).

Если концы проводов повреждены, вы можете отрезать концы проводов и снять около 3/4 дюйма изоляции, чтобы обеспечить правильное соединение проводов с гайкой.

Два или более провода под одной винтовой клеммой

Другая распространенная проблема с подключением проводов возникает, когда вы обнаружите, что два или более провода проходят под одной винтовой клеммой на выключателе или розетке. Это явный признак любительской работы и явная пожароопасность. Допустимо иметь один провод под каждой из двух винтовых клемм на боковой стороне розетки или выключателя, но заклинивание двух проводов под одним винтом является нарушением правил. Чаще всего это наблюдается, когда два оголенных медных заземляющих провода находятся под заземляющим винтом на розетке или выключателе, но вы также можете иногда обнаружить горячие провода или нейтральные провода, подключенные к одной винтовой клемме.

Чтобы решить эту проблему, еще раз, этот ремонт включает в себя сначала отключение питания. Затем два поврежденных провода снимаются с их винтовых клемм. Отрежьте 6-дюймовую косичку того же цвета, что и два провода (используйте зеленую косичку, если вы соединяете два оголенных медных провода заземления). Зачистите 3/4 дюйма изоляции с каждого конца косички, затем соедините один конец с двумя только что отсоединенными проводами с помощью соединителя проводов (гайки). Теперь присоедините свободный конец провода косички к винтовой клемме, которая когда-то удерживала два провода.

По сути, вы создали мост или путь, который соединяет оба провода с нужным винтовым зажимом на розетке или выключателе.

Примечание: Убедитесь, что провод косички имеет такое же сечение, что и провода цепи. В 15-амперной цепи обычно используется провод 14-го калибра; в 20-амперной цепи используется провод 12-го калибра.

Открытые провода

Довольно часто, особенно при любительских электромонтажных работах, можно увидеть соединение с винтовыми клеммами или соединение с гайкой, где слишком много (или слишком мало) оголенного медного провода видно на проводах. При винтовых клеммных соединениях должно быть достаточно зачищенного оголенного медного провода, чтобы полностью обернуть его вокруг винтовой клеммы, но не настолько, чтобы лишний оголенный медный провод выходил из винта. Это прекрасный баланс: слишком мало оголенного медного провода позволяет винту при затяжке опираться на изоляцию, а не на сам провод, в то время как слишком много оголенного провода может закоротить, если он коснется металлической коробки или других проводов. Провода должны быть обмотаны по часовой стрелке вокруг винтовых клемм; если они перевернуты, они могут быть склонны к ослаблению.

В случае соединений с проволочными гайками весь оголенный медный провод должен быть скрыт под пластиковой крышкой, при этом оголенный провод не должен быть виден в нижней части проволочной гайки.

Чтобы решить эту проблему, выключите питание устройства, затем отсоедините провода и либо обрежьте лишний провод, либо снимите дополнительную изоляцию, чтобы обнажить необходимое количество провода. Затем снова подсоедините провода к их винтовым клеммам или гайкам. Слегка потяните за провода, чтобы убедиться, что они надежно подключены.

Ослабленные соединения на клеммах автоматического выключателя

Менее распространенная проблема, когда горячие провода на автоматических выключателях в главном сервисном щите не плотно подключены к выключателю. Когда это происходит, вы можете заметить мерцание индикаторов или проблемы с обслуживанием приборов по всей цепи. При подключении к автоматическим выключателям обязательно снимите с провода необходимое количество изоляции и перед затягиванием убедитесь, что только оголенный провод находится под клеммной щелью. Изоляция под гнездом подключения является нарушением правил.

Для устранения проблемы ремонтом на главном щите обслуживания должен заниматься профессиональный электрик. Любителям следует пытаться выполнять этот ремонт только в том случае, если они достаточно опытны и хорошо разбираются в электрических системах.

Электрик решит эту проблему, выключив выключатель, а затем отсоединив его от горячей шины на главной сервисной панели. Он или она проверит горячий провод, подключенный к выключателю, чтобы убедиться, что винт затянут, что под клеммой нет изоляции и нет лишнего оголенного медного провода. После завершения ремонта электрик установит выключатель на место на горячей шине и снова включит выключатель.

Неисправные соединения нейтрального провода на панелях автоматических выключателей

Другая менее распространенная проблема — и еще одна, с которой обычно справляются профессионалы, — это когда белый провод цепи неправильно подключен к нулевой шине на главной сервисной панели. Симптомы здесь будут аналогичны симптомам с неисправным горячим проводом.

Чтобы решить эту проблему, электрик проверит, чтобы нейтральный провод был достаточно зачищен и правильно прикреплен к нейтральной шине.
