Можно смело сказать, что 90 % людей не зовут на помощь электриков, когда нужно повесить люстру или светильник. Делают все сами. И часто забывают о технике безопасности. Итак, как безопасно соединить провода в люстре.

Прежде чем вообще что-то делать в зоне, где крепится люстра, обесточьте зону работ. Щелкните выключателем или отключите автоматы на центральном щитке. Для верности.

1. Проверьте крюк, на который будет вешаться люстра. Нужно чтобы он не шатался, прочно держался. Почитайте инструкцию к люстре. Там обычно подробно, пошагово все расписано. Если требуется заземление – проведите. Может быть такое, что в вашей квартире просто не предусмотрен общий провод заземления. Есть вредные советы для такого случая – так вот, из батареи заземление брать нельзя ни в коем случае.
2. Дальше лезем на стремянку и занимаемся проводкой. Находим три провода, которыми запитывается люстра. Аккуратно снимаем сантиметра полтора-два изоляции. Если к ним уже присоединяли осветительные приборы – скорее всего изоляцию уже сняли до вас и заизолировали скотчем или изолентой. Удаляем. Мы должны получить провода электропитания с зачищенными на 1,5-2 см кончиками. Разведите их в стороны, чтобы они случайно не коснулись друг друга.
3. Теперь нам нужно определить, где какой провод. Ситуации может быть две.

• Проводка сделана по новым правилам. Тогда провода имеют цветовую маркировку. Запомните – «ноль» — провод синего цвета, «фаза» — черного или коричневого, «заземление» — желтый или зеленый.
• Проводка старая, все провода одинаковые. Тогда нам понадобится индикатор-пробник. Продается в любом магазине электротоваров, стоит копейки. Включаем автоматы на квартиру и выключаем свет в комнате. Дальше поочередно касаемся пробником оголенных частей проводов. Если индикатор загорелся – это фаза, нет – ноль. Запомните, где какие провода.

1. Ту же операцию нужно проделать с люстрой. Обычно там провода уже с цветовой маркировкой, или в инструкции написано, где фаза, где ноль. Если нет – придется вставлять в розетку провода попарно, чтобы загорались лампы. Будет две пары, у которых один общий провод. Это ноль. Оставшиеся два – фазные.
2. Снова отключите электричество на квартирном щитке. Настало время соединять провода – фазные проводки люстры соединяем с фазными на потолке, также поступаем с нулевыми. Здесь два простых правила.

• Соединили одну пару проводов – изолируйте соединение. Изолентой. Можно и скотчем, но нежелательно. После того, как соединили все, сделайте общий слой изоляции для предотвращения деформаций и проникновения влаги.
• Не соединяйте провода из меди и алюминия напрямую. Используйте соединительные клеммы  или биметаллические пластины, которые предназначены для этого. В месте контакта меди и алюминия происходит окислительный процесс, в результате контакт станет ненадежным и будет искрить и нагреваться.

Если делать «по уму» — всегда используйте соединительные клеммы. Это аккуратно, надежно и работать с ними проще.
[reclam]
Настало время проверить работу. Включаем автоматы на щитке в квартиру, включаем свет. Если все сделано аккуратно – люстра загорится. Выключаем свет, ставим на место декоративный колпак, который закроет крюк на потолке и ушко люстры. Все, наша люстра готова к использованию.

Андрей

Задавайте вопросы в комментариях

Задать вопрос

Помогла ли вам статья?

Рейтинг

( Пока оценок нет )

люстра потолок

Как подключить люстру — укладка проводов и монтаж оптимальных моделей (115 фото) — Строительный портал — Strojka-Gid.ru

Обустройство своего жилья было и остается неотъемлемой частью нашей жизни. Удобство, уют и комфорт – вот то, без чего мы не можем обходиться в повседневности. Домашний мастер часто встречает проблемы, которые требует каких-либо специфических знаний, однако все можно решить самостоятельно и без привлечения специалистов.

Одной из задач, с которой сталкиваются очень многие, является установка люстры в помещение. Хотя может показаться, что это не сложная задача и все очень просто, но на практике все выглядит совсем не так, как может показаться на первый взгляд.

Конечно, можно просто посмотреть на сайтах фото, где показано, как подключить люстру, однако полной информации это не даст, а в процессе могут возникнуть вопросы. Хочется сказать, мудрость не в умении находить выход из трудных ситуаций, а в умении не попадать в них.

А потому давайте прежде подготовимся к работе и рассмотрим все аспекты, после чего вы сможете быстро, правильно и качественно установить люстру, чем, несомненно, порадуете близких и получите удовлетворение от проделанной работы.

Немного теории

Кто-то непременно заметит: опять теория, ну зачем, здесь все и так ясно. Однако, для полного понимания некоторых аспектов, все же давайте коротко остановимся на теоретических особенностях предстоящей работы.

Люстра, это светильник с одной или несколькими лампами, устанавливаемый на потолке. Она может быть простой, а может иметь целый ряд сервисных возможностей: регулировку яркости, раздельное включение ламп и т.д.

Достоинство люстры в яркости света, красоте, удобстве, дополнительных возможностях и в том, что она может быть выбрана в соответствии со стилем оформления комнаты.

В самом общем виде: люстра подсоединяется к электросети через одинарный или многоклавишный выключатель, а в некоторых случаях, через специальное устройство управления.

Что нам потребуется

Будем считать, что сама люстра у вас имеется, теперь необходимо приготовить необходимый для работы инструмент, а именно:

• Набор отверток;
• Кусачки, пассатижи;
• Индикаторная отвертка;
• Стремянка;
• Изоляционная лента ПВХ или термоусадочные трубки.

Подготовка. Определяем назначение проводов

Приступаем к работе. Прежде всего, давайте определим, что за провода выходят из отверстия в потолке.

Если у вас новое здание, которое построено с соблюдением современных требований к электропроводке, у вас должен быть провод заземления. Он по стандарту имеет желтый цвет с зеленой полоской.

Посмотрите, если он имеется, его мы соединяем со стороны люстры и со стороны потолка. Если такого провода нет на люстре или на потолке, тогда свободный конец просто откусываем, изолируем кончик и оставляем в покое. Заметим, в зданиях построенных ранее, заземления нет, а потому такого провода не будет.

Прежде чем рассмотреть вопрос: как подключить люстру к выключателю, посмотрите, сколько еще проводов выходит, помимо заземления:

Если их два — у вас обычная проводка для обычной, простой люстры, включаемой одноклавишным выключателем. Один из них будет фаза, пущенная через выключатель, а второй – ноль.

Если три провода — один из них ноль, два других идут через многосекционный выключатель и используются для включения двух режимов люстры.

Если проводов больше, что бывает крайне редко, то придется разбираться. Проще будет обратиться к специалисту — электрику, он поможет понять что, откуда и зачем. Далее, необходимо найти, какой провод фаза, а какой ноль.

Внимание! Соблюдайте все меры предосторожности при работе с электричеством. Вы должны быть в сухой обуви. Лучше если будете работать в резиновых перчатках. Не касайтесь одной рукой железных предметов в то время, когда будет работать с проводами.

В случае если у нас два провода

Прежде всего, убедитесь, что выключатель выключен. Если вы не знаете положения, вскройте его, индикаторной отверткой коснитесь контактов. Если индикатор будет светиться на обоих контактах, щелкните выключателем, на одном из них он перестанет показывать напряжение – это положение «выключено».

Зачистите на два сантиметра концы проводов выходящих из потолка и после этого разведите их в сторону. Включите выключатель и коснитесь индикаторной отверткой оголенных концов, отметьте провод, на котором она покажет наличие фазы.

После этого, выключите выключатель и убедитесь, что фаза пропала на отмеченном проводе.

Для трех проводов

Аналогично, убедитесь, что все секции выключателя выключены. В данном случае, как и с однокнопочным: если не знаете положения, разберите и с помощью индикаторной отвертки определите выключенное положение. Разница только в том, что вы получите два провода, которые будут отключаться от фазы.

Далее, защищаем, проверяем при включенной первой клавиши выключателя, отмечаем провод с найденной фазой, и после того, как выключили первую клавишу, аналогично находим фазу для второй и тоже отмечаем провод. Выключаем обе клавиши выключателя. Укрепляем люстру.

Мы определили провода и их назначение, необходимо укрепить люстру на потолке. Как правило, в потолочных плитах имеются специальные крюки для укрепления люстр, используем его и специальные крепежные элементы.

В некоторых случаях люстра подвешивается на планках. В этом случае необходимо укрепить планку на потолке. В любом случае, крепеж должен быть абсолютно надежным.Подключаем.

Как подключить провода люстры

Для соединения проводов будет правильно использовать специальные колодки с винтами. Они сделаны из диэлектрического материала и позволяют надежно соединить провода, при этом не потребуется дополнительная изоляция.

Если у вас нет такой колодки, можно просто скрутить провода между собой, после чего надежно заизолировать их с помощью ленты ПВХ или термоусадочных трубок, которые предварительно надевают на проводники и после того, как провода будут скручены, натягивают на соединение, а после нагревают феном, зажигалкой или спичками. Трубка должна плотно облегать соединение, но не повредите ее излишним нагревом.

Если вам требуется подключить двойную люстру, прежде ознакомитесь с ее инструкцией и посмотрите схему включения. Отмеченные вами перед этим провода с фазами, идущими через выключатель, нужно правильно подсоединить, в строгом соответствии со схемой, прилагаемой с люстрой.

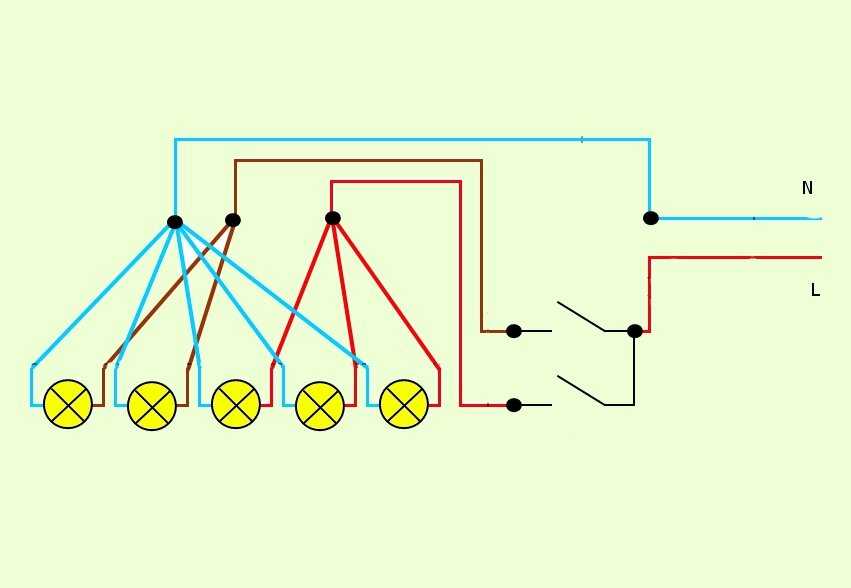

В целом, отвечая на вопрос: как подключить люстру с 3 проводами, заметим, в такой люстре один провод – это общий ноль, два других – это фаза для одной секции люстры и фаза для другой. Если вы не правильно подключите, одна из секций не будет светиться.

Если же у вас в помещении многофазная сеть, что вряд ли, то при неправильном подключении вы подадите на одну из секций 380 В. и все ее лампы выйдут из строя, а потому, многофазную сеть лучше делать специалистам электрикам.

Мы рассмотрели вопрос: как самому подключить люстру. В случае необычных светильников, а также, если ваша проводка выполнена без соблюдения стандартов, обратитесь к специалистам за консультацией.

Если у вас из потолка выходит два провода, вы не сможете подключить двойную люстру, придется прокладывать дополнительный провод. Если это затруднительно, используйте специальные регуляторы, они позволят плавно регулировать освещение, но при этом работают не со всем типами ламп. Предварительно проконсультируйтесь. Помните о технике безопасности.

Фото советы как подключить люстру

Также рекомендуем посетить:

• Сопротивление грунта
• Шлифовка бруса
• Утепление фасадов
• Самовсасывающий насос
• Установка кондиционера
• Арка из гипсокартона своими руками
• Ремонт в хрущевке
• С чего начать ремонт квартиры
• Как утеплить мансарду
• Как построить баню
• Армирование фундамента
• Гидроизоляция подвала
• ОСБ плита
• Как избавиться от плесени
• Как шпаклевать гипсокартон
• Облицовка цоколя
• Ленточный фундамент
• Состав раствора
• Проводка в квартире
• Как снять старые обои
• Укладка ондулина
• Ремонт ванной комнаты
• Кварцевая лампа
• Как сделать гамак
• Дома из клееного бруса
• Датчик движения для включения света
• Облицовка печи
• Утеплитель для балкона
• Как снять старую краску
• Как сделать жалюзи
• Как мыть натяжные потолки в домашних условиях
• Вес листовой стали
• Фурнитура для мебели
• Трещины на потолке
• Откосы своими руками
• Как выбрать входную дверь
• Конденсат на окнах
• Очистить чайник от накипи
• Москитные сетки на пластиковые окна
• Септик из бетонных колец
• Расположение розеток

Как подключить проводку диммера к сменным светильникам

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как подключить проводку диммерного выключателя для осветительных приборов: базовая проводка для выключателей света и диммеров, определить провода распределительной коробки.

Видео по электрике №1 Как подключить генератор к панели дома Использование комплекта блокировки автоматического выключателя для резервного питания ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь! Узнайте больше о домашней электропроводке с моим онлайн Видеокурс: Базовая электропроводка дома на примере

Подключение диммера
Электрика Вопрос: Я пытаюсь заменить потолочный вентилятор люстрой.

• В потолке 4 комплекта проводов. 3 комплекта с черным, белым и заземлением и один комплект, идущий к диммеру с красным проводом, черным проводом, белым проводом и проводом заземления.
• В потолке я попытался соединить все черные провода вместе.
• Я соединил все белые провода вместе и протянул к белому проводу на лампочке.
• Подключил красный провод к черному проводу светильника.
• Свет не будет работать, как и моя кухня, прихожая и ванная комната.

Пожалуйста, помогите.

Этот вопрос по электропроводке поступил от Дэвида, домовладельца из Стоу, штат Огайо.
Подробнее о Домашняя проводка для Огайо

Ответ Дейва:
Спасибо за вопрос по устранению неполадок с электричеством, Дэвид.

Как подключить диммер Электропроводка для осветительных приборов

Уровень квалификации: от начального до среднего.
Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка дополнительной проводки светильника должна производиться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.

Вот простой способ определить и понять электрическую проводку, используемую для выключателей света.

Основная проводка для выключателей света и диммеров

• Выключателям не требуется нейтральный провод (обычно это белый провод), если только выключатель не имеет контрольной лампы или не является программируемым контроллером или таймером.
• Когда для коммутации используется «белый провод», его следует маркировать черной лентой или перманентным маркером, но во многих случаях это не так.
• Проводка в этом примере, белая нейтраль в потолочной распределительной коробке, не должна быть подключена к белому проводу, идущему к выключателю, в противном случае это приведет к прямому короткому замыканию и, скорее всего, к выходу из строя переключателя диммера и срабатыванию автоматического выключателя. .
• Три провода обычно используются для процесса переключения потолочных вентиляторов, чтобы обеспечить отдельное переключение для двигателя вентилятора и выключателя освещения, однако они будут использовать один и тот же провод источника питания.
• Ключевым моментом является определение на распределительной коробке, какой провод фактически используется в качестве источника питания, а затем назначение двух других проводов для освещения и двигателя вентилятора. (Двигатель вентилятора никогда не подключается к диммеру, но его можно подключить к переключателю скорости.)
• Как только проводка будет определена, вы увидите, что у вас есть запасной выключатель и провод, так что просто решите, какой из них вы хотите использовать для управления люстрой, а оставшийся выключатель и провод будут запасными.
• Другие наборы черных и белых проводов в коробке потолочного крепления — это кабели питания и питания, которые необходимо соединить вместе, цвет в цвет.
• Белый нейтральный провод светильника люстры будет присоединен к другим соединенным белым нейтральным проводам.
• Все провода заземления, разумеется, будут соединены вместе и прикреплены к металлической коробке потолочного крепления.

Подробнее о подключении диммерного выключателя

Подключение диммерного выключателя

Схема подключения 3-ходового диммера
Подробная схема подключения 3-ходового диммера раскроет тайну подключения 3-ходового диммера.

Установка потолочных вентиляторов и электропроводка
Пошаговые изображения – Простые схемы подключения и руководство по установке – Варианты выключателей освещения и вентиляторов.
Электропроводка выключателя освещения
Схемы электропроводки
Схема трехходового выключателя
Электропроводка потолочных вентиляторов

Как установить потолочные вентиляторы
Раскройте тайну проводки потолочного вентилятора. Потолочные вентиляторы — отличный способ снизить расходы на электроэнергию и украсить одну из ваших любимых комнат.

Вам также может быть полезно:

Видео по электрике #2 Как подключить розетку GFCI без провода заземления ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Продолжайте смотреть, чтобы я мог помочь вам подключить его правильно! Загляните на мой канал YouTube: » Спроси у электрика « и подписывайтесь!

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Хандинистры, удобные женщины и электрики Включение: Область GFCI. 120 -й.0074 Переключатели проводки Проводя 3-проводная и 4-проводная электрическая диапазон Проводя 3-проводные и 4-проводные сушильные шнуры и сушилка Как легко и ремонтировать электрический стык 333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333н. Методы прокладки проводки для модернизации электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Будьте осторожны и берегите себя — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=”clear: left”> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=”clear: left”> Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=”очистить: слева”>

Как подключить светильник с двумя черными проводами

Дэн ВинерПоследнее обновление 18 сентября 2021 г. 18 сентября 2021 г.

homedude поддерживается читателями. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнать больше

• Пинтерест
• Фейсбук
• Твиттер

Если вы ремонтируете или, возможно, имеете дело с мерцающим светильником, вы можете попытаться заменить его своими руками. Замена светильника обычно относительно проста благодаря цветным проводам. Но, к сожалению, иногда подключение светильника не всегда так просто, как хотелось бы.

Как правило, светильники имеют черный провод и белый провод, которые вы подключаете к соответствующим проводам, идущим от потолка. Но если вам нужно подключить светильник двумя черными проводами, важно определить, какой из них горячий, а какой нейтральный. К счастью, есть и другие подсказки, которые вы можете найти, например, текстуру провода, или вы можете использовать тестер напряжения.

Если вам нужно подключить осветительную арматуру с помощью двух черных проводов, ваш первый шаг — определить, какой провод какой. Перед полной заменой лучше сначала протестировать приспособление, чтобы не пришлось удалять приспособление. Но если вам неудобно иметь дело с электричеством, то лучше всего вызвать электрика.

Знакомство с цветами проводов светильников

Обычно в светильниках используются провода разных цветов, которые соответствуют проводам в электрической коробке на потолке. Это позволяет достаточно легко заменить существующее устройство на новое, пока вы не поймете, что у вашего устройства есть два черных провода.

Обычно разные цвета проводов обозначают определенные вещи. В простом светильнике с одним выключателем у вас, возможно, будет черный и белый провод в светильнике.

Белый провод является проводом заземления и нейтрален, а черный провод находится под напряжением. То же самое касается черно-белого провода на потолке. Если вы видите красный провод на потолке, это обычно представляет собой выключатель, который будет управлять светильником.

В некоторых случаях вы можете заметить желтые или синие провода в распределительной коробке или другие цвета. Все это обычно означает, что есть другие переключатели. Например, вы можете увидеть это, если у вас есть светильник с трехпозиционным выключателем или потолочный вентилятор.

Эти типы замен могут стать более сложными; чем больше проводов, тем сложнее. Но, опять же, в простом приспособлении вы, скорее всего, имеете дело с бело-черным проводом.

Но что произойдет, если вы откроете новый прибор, а у вас нет проводов с цветовой маркировкой?

Почему провода светильника не имеют цветовой маркировки?

На самом деле нет ничего необычного в том, чтобы в конечном итоге получить прибор без цветовой маркировки проводов. У вас может быть приспособление, которое кто-то сделал, возможно, превратив лампу в проводное приспособление. Или у вас может быть светильник, сделанный в другой стране.

В некоторых случаях ваш прибор может быть антикварным со старыми проводами до того, как появилась цветовая маркировка. Неважно, по какой причине, нужно разобраться, какой провод к чему.

Определение нейтрального провода

Если у вас есть прибор с двумя черными проводами, вы можете сначала изучить текстуру. Некоторые светильники с черными проводами имеют один гладкий провод и один с ребристой текстурой.

В этом случае ребристый провод является нейтральным и соединяется с белым проводом на потолке. Гладкий черный провод соединяется с черным проводом на потолке. Или на одном из черных проводов может быть полоса, указывающая на то, что он нейтральный.

Как правило, вы также можете посмотреть, какой провод подключается к патрону светильника. Это провод, который должен подключаться к черному проводу в распределительной коробке.

Подключение светильника с двумя черными проводами

Если оба черных провода гладкие или вы просто хотите убедиться в этом вдвойне (хорошая практика), вы можете проверить светильник. Это хорошая идея, прежде чем приступать к замене приспособления и его полной установке. Вы не хотите, чтобы весь проект был выполнен только для того, чтобы узнать, что вам нужно отменить его, чтобы переключить провода.

Инструменты, необходимые для работы

• Мультиметр
• Защитные очки
• Электрический зонд
• Проволочные гайки
• Помощник
• Лестница или табурет
• Фонарик или лампа на батарейках (чтобы вы могли видеть во время работы в темноте)
• Отвертка
• Электрические плоскогубцы провода)

Когда следует вызывать электрика?

Обычно при установке простого светильника на один выключатель света все довольно просто. Но иногда это может оказаться сложнее, чем ожидалось вначале.

Если вы попытаетесь заменить светильник самостоятельно, вы можете столкнуться с несколькими ситуациями, когда лучше вызвать электрика.

• Если в вашем светильнике три провода без маркировки, вызовите электрика. У них будут специальные инструменты, необходимые для правильной проверки приспособления. В этой ситуации вы можете ошибочно подключить нейропровод и создать опасность возгорания.
• Возможно, вы имеете дело с трехпозиционными переключателями или несколькими приборами в одной цепи. Сюда также могут входить светильники с диммерами или другими функциями.
• Все может стать сложнее, если вы устанавливаете простой светильник там, где когда-то был потолочный вентилятор или комбинация потолочного вентилятора и светильника.
• Вы больше не чувствуете себя комфортно, выполняя задачу самостоятельно, или не уверены в том, находится ли цепь под напряжением.

Часто задаваемые вопросы

Сколько стоит замена светильника электриком?

Не считая стоимости светильника, вы можете заплатить от 75 до 115 долларов за замену светильника электриком. Это до тех пор, пока нет непредвиденных проблем или проблем. Установка нового светильника с электричеством может стоить от 300 до 400 долларов.
