Как стыковать ламинат

Как стыковать ламинат

В обычной квартире нужно стыковать ламинат 5-7 раз. Это переходы с ламината на ламинат между комнатами. А также соединение плитки с ламинатом в ванной, туалете и прихожей.

Все эти стыки у двери нужно оформить красиво и однообразно. Учитывается толщина и цвет напольных покрытий. Самый простой способ закрыть соединение — порожки.

На сегодняшний день их существует более 10 видов. Бывают даже разноуровневые. Это позволяет делать красивые переходы с ламината на тонкий линолеум и ковролин.

А как стыковать ламинат между комнатами без порога? Опытные отделочники применяют для этого герметики и пробковые компенсаторы. Давайте рассмотрим все варианты оформления переходов ламината. Разберемся, какой из них красивее, проще и дешевле.

Способы стыковки ламината на полу

При укладе ламината швы будут в любом случае. Ведь согласно инструкции, стелить его можно одним куском на площади не более 10 метров. Именно поэтому оптимальный вариант — делать стыки между комнатами.

Чем закрывать швы:

1. Профили и порожки. Для стыковки 2-х ламинатов. Подбираются под цвет напольного покрытия. Крепятся на саморезы либо приклеиваются;
2. Герметики – как вариант заполнения швов между плиткой и ламинатом;
3. Пробковый компенсатор. Тонкая полоска пробки окрашенная или лакированная сверху. Вставляется либо приклеивается между ламинатом и плиткой.

Способ оформления стыков желательно продумать на этапе укладки. Это позволит мастеру оставить правильный зазор между напольными покрытиями. Каждый из вариантов предполагает свои особенности монтажа.

Читайте также : Как убрать царапины на ламинате

Виды порожков (профилей) для стыковки ламината

Соединительный порог не просто закрывает шов. Важно красиво оформить переход между напольными покрытиями. Если стыкуются материалы разного цвета – порожек подбирается в тон одного из них.

Металлические. На рынке имеются стальные и латунные пороги. Однако чаще всего их изготавливают из алюминия, декорированного различными способами:

Порожки для ламината

Порожки для ламината

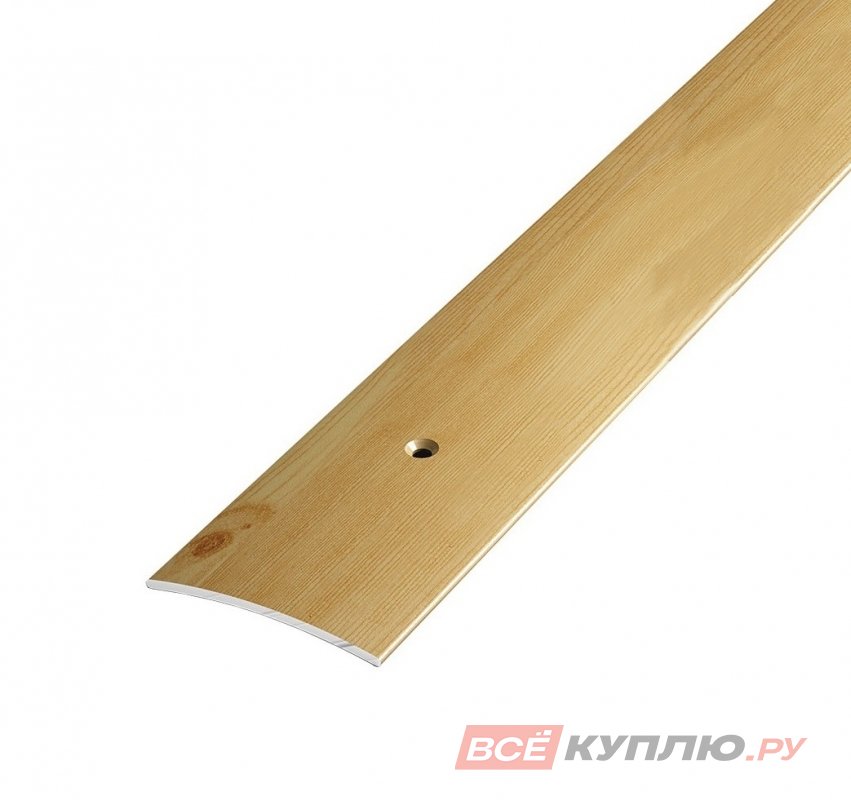

• — Ламинированный алюминий. Тонкую пленку из ПВХ с рельефной текстурой под дерево плотно приклеивают к поверхности порожка. Она не рвется при распиливании, и практически не царапается. Широкий выбор расцветок позволяет подобрать порог под любой ламинат;
• — Окрашенный. Применяются специальные порошковые краски, стойкие к истиранию и царапинам. Используются декоры, напоминающие расцветку ламината. Внешний вид порожка сохраняется при многократном мытье полов;
• — Анодированный алюминий. Это порожки с оттенками под золото, серебро, медь, бронзу и так далее. Профиль из алюминия помещают в раствор серной кислоты, после чего подключается электрический ток. В итоге на поверхности металла образуется тончайший слой особо прочной оксидной пленки.

Анодированный порожек из алюминия

Анодированный порожек из алюминия

Особенности крепления: Изделие из алюминия легко распиливаются обычной пилкой по металлу. На практике можно надпилить и аккуратно разломать. Существует 2 способа крепления:

1. Открытый – в порожке 4-5 сквозных отверстий. Достаточно просверлить нужное количество дырок в полу и вставить в них дюбеля. После чего порог крепится на саморезы. Минус этого способа – шляпки шурупов видны на поверхности.

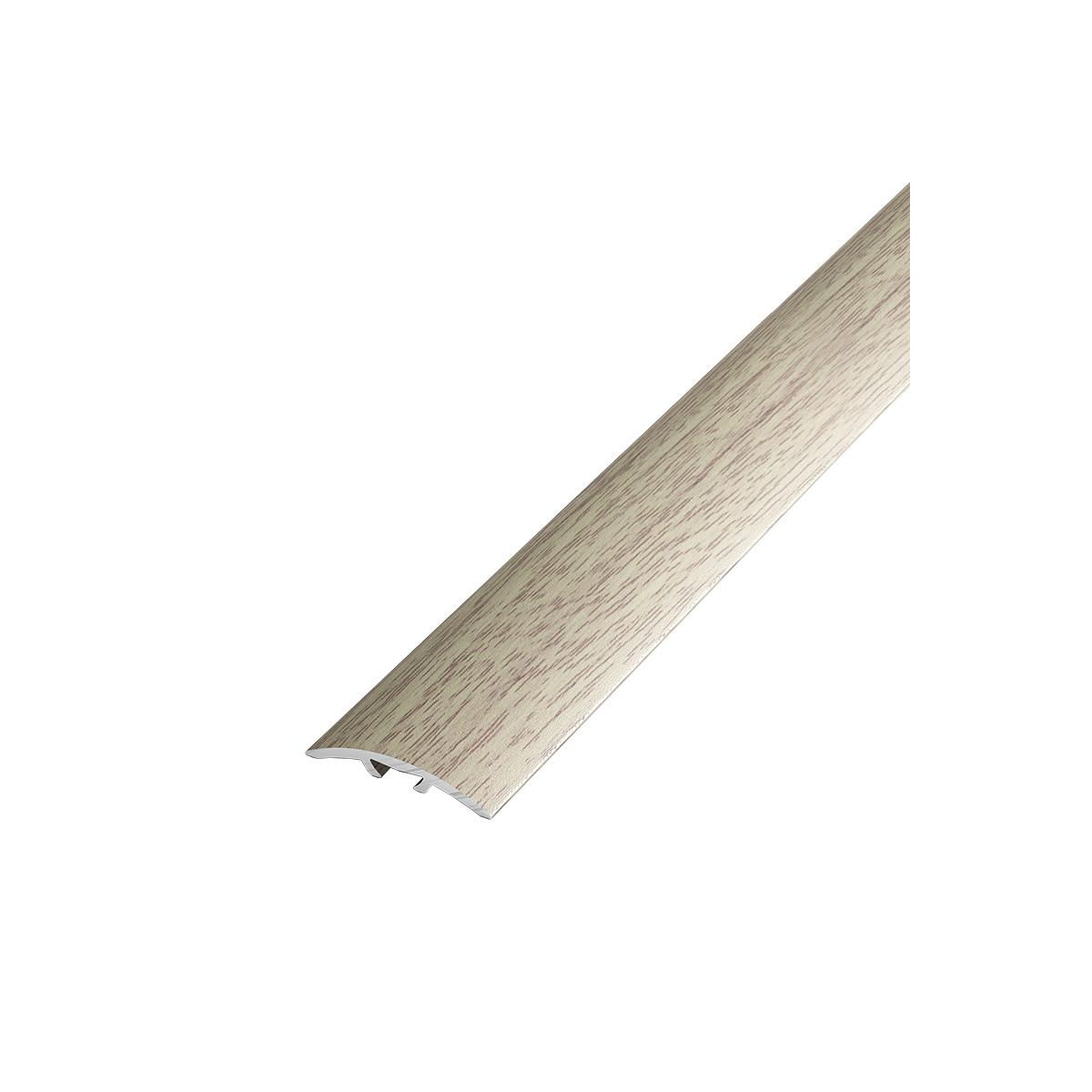

2. Закрытый – на тыльной стороне профиля имеется канавка, в которую вставляются шляпки шурупов. В полу сверлятся отверстия, затем надеваем саморезы с дюбелями на порожек. После чего аккуратно молотком забиваем порог. Как вариант закрытого способа крепления – приклеивание профиля к основанию пола либо на поверхность ламината.

Крепление порожков ля ламината

Крепление порожков ля ламината

По форме различают:

• Прямые – чтобы стыковать одноуровневые покрытия без перепадов по высоте. Как вариант ламинат и ламинат одинаковой толщины;
• Разноуровневые – для соединения напольных покрытий разной толщины. Например, ламинат с линолеумом, ковролином или высокой плиткой;
• Угловые – используются при обшивке ламинатом лестниц;
• Завершающие (окантовочные) – используются вместо плинтуса.

Порожки по форме

Порожки по форме

Стоимость – алюминиевые пороги самый дешевый вариант закрыть стыки ламината между комнатами. Стандартный профиль длиной 90 см стоит примерно 2$. Если говорить о стали или латуни, такой порожек будет в 3-4 раза дороже алюминиевого.

Деревянные. Изготавливаются как правило из сосны и ели, реже используются лиственные породы. Чаще всего лакируются, пропитываются различными маслами или просто шлифуются. Порожки из дерева дорогое удовольствие. Их в основном используют для стыковки паркета.

По форме бывают – прямые, угловые и завершающие.

Монтируются к полу при помощи клея либо вставляются в пластмассовые крепежные планки. Дерево боится влаги и перепадов температур. Со временем требует обновления – шлифовка, покрытие лаком.

Деревянные порожки

Деревянные порожки

МДФ. Это спрессованная древесная стружка, связующим веществом является синтетическая смола. Поверх нее наклеена декоративная бумага, покрытая меламиновой смолой. Такие порожки выпускают производители ламината – Berryalloc, Quick-step и другие. Именно поэтому профиль можно подобрать точно в цвет пола.

Крепится к полу, как и деревянные пороги на клей или крепежные планки. По цене дешевле натурального дерева, но дороже алюминия.

МДФ плинтуса

МДФ плинтуса

ПВХ – пластиковый. Главное преимущество пластика – его гибкость. Такие порожки чаще всего применяют для закругленных стыков плитки и ламината на кухне. Однако закрыть швы между комнатами также возможно. Не смотря на гибкость профили из пластмассы достаточно крепкие. Они выдерживают значительные механические нагрузки.

Монтируют их на заранее установленную в стык планку, реже просто на саморезы. Стоимость сравнима с ценой на алюминиевые пороги – 2$.

ПВХ порожки

ПВХ порожки

Читайте также: Что можно сделать из обрезков ламината

Герметик – как вариант стыковать ламинат и плитку без порогов

Обычно ламинат переходит на плитку из коридора в туалет, ванную и прихожую. Именно в этих местах целесообразно использовать герметики. Вам не придется сверлить пол, как для порожков. Однако при оформлении стыков герметиком есть другие особенности.

стыковка герметиком

стыковка герметиком

Перед использованием герметика на стыках важно:

• Подогнать плитку и ламинат друг к другу на одном уровне. То есть оба напольных покрытия должны быть одной толщины. При этом между ними оставляется ровный зазор 5-6 миллиметров;
• Приклеить край ламината (5-10 сантиметров у стыка) к полу. Предварительно срезается часть подложки. Это нужно для прочности будущего шва. После чего прижимаем приклеенный участок и ждем высыхания клея.

Из вышесказанного понятно, с использованием герметиков нужно определиться заранее. В магазине будем выбирать ламинат с плиткой по толщине. А еще понадобится эластичный клей для приклеивания крайнего ряда ламелей.

Какой герметик использовать? Многие рекомендуют заливать в стык обычный силиконовый. Однако он недолговечен и вам придется обновлять швы через пару лет. Для стыков лучше использовать полиуретановые герметики для наружных работ. Такой точно продержится дольше.

Порядок работы:

1. Края обоих материалов оклеиваются молярным скотчем;
2. Герметик аккуратно выдавливается в зазор между ламинатом и плиткой. Излишки можно убрать даже пальцем. Но лучше использовать специальный резиновый шпатель;
3. После обработки всего шва снимите скотч с пола и дождитесь высыхания герметика.

Стыковка герметиком

Стыковка герметиком

Гибкий пробковый компенсатор для соединения ламината с плиткой

Представляет собой длинную тонкую полоску из коры пробкового дерева. Толщина компенсатора 7-10 мм, длина подбирается по дверному проему. Верхняя часть этой планки покрывается лаком либо окрашивается. Вы легко подберете нужную расцветку. Стоимость полосок из пробки 2-3$ за штуку.

Пробковый компенсатор

Пробковый компенсатор

Способ монтажа:

• Предварительно, как и в случае с герметиком, край ламината приклеивается к основанию пола;
• Когда ламинат схватился, клеим пробковый компенсатор. Для этого клей наносится как на основание пола, так и на срез ламината. После чего полоску плотно прижимают к дощечкам;
• Теперь нужно вплотную к планке из пробки уложить плитку. В результате имеем красивый стык 2-х напольных покрытий без порожка.

Некоторые просто вставляют кусок пробки в шов. Не повторяйте чужих ошибок. Он будет постоянно выскакивать.

Однако аккуратно установить пробковый компенсатор новичку не просто. Понравился данный вариант стыковки? Покажите его опытным отделочникам.

Помните про однообразное оформление швов напольных покрытий. Ламинат с ламинатом по всей квартире можно стыковать одинаковыми порожками. А в местах переходов на плитку использовать герметик или компенсатор.

Как стыковать ламинат между комнатами – МЕГАСТРОЙ Нур-Султан

Этот материал, представляющий собой прямоугольные длинные планки, которые состоят из нескольких слоев, является одним из самых востребованных на рынке напольных покрытий. Он отличается высокой прочностью, привлекательным внешним видом, простотой монтажа. Само покрытие, созданное из ламината, способно служить долгие годы, если для изготовления использовались планки соответствующего качества, а положены они были грамотно.

Толщина одной ламели варьируется в пределах 6-11 мм. Ширина составляет 19,5 см, а длина планки может достигать 185 см.

Покрытие состоит из нескольких слоев, его основа изготавливается из ДВП, а сверху и снизу от него располагаются другие слои. Сверху покрытие закрывает специальная защита, изготовленная из меламиновой смолы, под которой имеется слой, отвечающий за придание материалу определенного цвета (например, имитация среза древесины или камня). Нижний слой также выполняет защитную функцию. Благодаря верхнему слою, покрытие не боится воздействия ультрафиолетовых лучей, влаги и других факторов внешнего воздействия.

Ламинат не любит воду, а боковая его часть, в отличие от нижней или верхней, обычно не имеет защиты от влажности. Именно поэтому важно правильно класть материал, чтобы между отдельными ламелями не было зазоров. Однако часто при укладке покрытия в квартире между отдельными комнатами или другими помещениями приходится ламели стыковать – не всегда удается положить ламинат одним сплошным покровом. Также нередко этот вид покрытия стыкуется и с другими видами материалов для финишной отделки пола – например, плитки, линолеума и т. д.

Зачем нужно соединение Зачем же так важно правильно оформлять стыки ламината между комнатами? Относительно этого вопроса есть несколько верных ответов:

• отдельные участки покрытия порой проще состыковать между комнатами, чем продолжать выкладывать покрытие сплошняком;
• согласно рекомендациям специалистов, каждые 7-8 метров между рядами ламината должны оставаться зазоры шириной около 10-15 мм. Они необходимы для компенсации температурного расширения планок;
• оформление стыков необходимо для стыковки разных видов ламината, замковые соединения которых не совпадают;
• процедура производится при сочетании разных по цвету ламелей или разных покрытий при зонировании комнаты;
• также она незаменима при оформлении ступеней, если в комнате имеется подиум.

Само по себе замковое соединение между ламелями является довольно прочным и надежным, оно не позволит гулять отдельным деталям покрытия. Но ламинат – покрытие «живое», он способен в зависимости от температуры и влажности воздуха менять свои размеры, то расширяясь, то сужаясь. Именно поэтому необходимо наличие деформационных зазоров. Все-таки ламинат имеет в своей структуре и древесную составляющую, которая остро реагирует на перепады влажности и температуры.

Таким образом, стыковку отдельных частей покрытия делать необходимо и не всегда причина заключается в том, что требуется соединить полы в отдельных комнатах. Также будет некрасиво смотреться, если оставить без стыковки разные виды покрытий.

Соединение отдельных планок ламината между двумя комнатами может производиться несколькими способами. Это могут быть стыковка при помощи замков, непосредственно имеющихся на ламелях, стыковка порожками, пробковым компенсатором или клеевыми смесями типа герметиков или монтажной пены.

Замковое соединение подойдет в том случае, если стыкуются одинаковые планки покрытия, имеющие одну структуру и высоту. Проще говоря, когда используются ламели из одной партии. В этом случае замки совпадут точно. Также метод годится для небольших по площади помещений, где дополнительные компенсационные зазоры между участками покрытия просто не нужны.

Порожки используются чаще, чем другие элементы для стыковки. Это обусловлено простотой их монтажа, доступностью и дешевизной – купить порожки можно в любом строительном магазине за небольшие деньги. Профиль просто прикручивается или приклеивается (в зависимости от типа изделия) на зазор, оставшийся между уложенными участками покрытий. Этот зазор будет достаточным для того, чтобы ламели могли спокойно расширяться при необходимости, и покрытие не будет вздыбливаться. Кстати, порожки могут быть изготовлены из самых разных материалов, но чаще всего используются стандартные металлические. Длина у них тоже может варьироваться.

Все соединители для отдельных участков напольных покрытий можно разделить на несколько категорий. Подразделяются они по виду материала, из которого изготавливаются, а также по форме.

Таблица. Из чего могут быть изготовлены порожки?

Вид/Материал изготовления	Особенности
Ламинированный	Такой вид порожков изготавливается из прессованной древесной стружки, проще говоря – это МДФ-молдинги. Они имеют ламинированное покрытие на верхней части, придающее нужный цвет изделию. Обычно подбираются в соответствии с фактурой ламелей. Позволяют незаметно и красиво состыковать отдельные участки ламинированного пола. Недостаток – МДФ-молдинги боятся влажности.
Металлический	Может быть изготовлен из нескольких видов металла – алюминия, латуни, стали. Поверхность имеет декоративное покрытие, которое часто выполняется в золотом, древесном или серебристом цвете. За счет высокой прочности изделия обычно устанавливаются в местах с большой проходимостью и значительным воздействием на покрытие пола.
Пластиковый	Довольно гибкий и подходящий вариант для оформления фигурных стыков между покрытиями. Изготавливается такой порожек из пластика, стоит недорого, может быть выполнен практически в любом цвете. Главный недостаток – недолговечность, из-за чего такой порожек быстро теряет внешний вид
Резиновый	Обычно имеет вид углового профиля и используется, если нужно оформить края лестниц или подиумов. Изготавливается из резины. Прочное, долговечное изделие, не имеющее острых краев.
Деревянный	Довольно дорогой вариант порожков, который редко используется для стыковки ламината. Чаще применяется для оформления стыков между отдельными участками натурального деревянного пола. Порожек сложен в уходе, постоянно требует лакирования и шлифовки.

Также профили для декорирования стыков могут иметь разную форму. Они бывают:

• прямыми – такие используются для оформления стыков между двумя типами ламината или между ламинатом и другими покрытиями. Главное, чтобы они имели одну высоту, в противном случае порожки будет неудобно крепить;
• переходными – этот вариант порожка пригодится как раз для стыковки разноуровневых покрытий;
• угловыми – такой порожек пригодится, если нужно соединить между собой две перпендикулярных поверхности, например, при оформлении подиумов и лестниц;
• завершающими – позволяют закрыть край последней планки ламината.

Перед тем как начать стыковать два отдельных участка ламинированного покрытия или же соединения его с другим видом отделки пола, следует учесть несколько особенностей и удостовериться, что все необходимые требования к условиям проведения работ были соблюдены. Например, монтаж ламината и его стыковка могут производиться только при условии, что черновое основание идеально ровное. Перепадов на нем не должно быть.

Также не стоит укладывать и сразу же приобретенный ламинат. Он должен обязательно отлежаться в помещении в течение двух суток перед началом работы. В противном случае покрытие, вероятнее всего, вздыбится со временем, и даже наличие компенсационных зазоров не спасет ситуацию.

Монтаж ламината может производиться только при плюсовой температуре. Работа начинается с дальнего от выхода угла комнаты. Также рекомендуется ориентировать ламели вдоль направления падения лучей света, так стыки между ламелями будут минимально заметными.

Посмотрим, как происходит монтаж порожков соединителей, необходимых для стыковки отдельных участков ламината между комнатами.

Шаг 1. Первым делом производится измерение порожка и дверного проема. Необходимо убедиться, что изделие входит в проем и полностью закрывает деформационный зазор по всей длине.

Измеряется проем

Измерение порожка

Шаг 2. Порожек прикладывается на место установки, сквозь отверстия в нем наносится разметка, которая позволит наметить точки сверления чернового основания. Отверстия под дюбели должны сверлиться в центре зазора, а не на поверхности ламинированного покрытия. Также отмечается место расположения порожка.

Порожек прикладывается на место установки

Отмечается место расположения порожка

Шаг 3. На месте разметки делаются отверстия в черновом полу. Диаметр сверла должен быть оптимальным для размера идущих в комплекте с порожком дюбелей.

Сверление отверстий в полу

Шаг 4. В изготовленные в полу отверстия вставляются дюбели.

Дюбели вставляются в отверстия

Шаг 5. Порожек укладывается на предназначенное ему место.

Установка порожка

Шаг 6. Производится закрепление планки саморезами, которые вкручиваются в пластиковые дюбеля и плотно затягиваются.

Порожек крепится саморезами

Закручивание саморезов

В продаже существуют также порожки, имеющие скрытый крепеж. В этом случае действовать придется следующим образом.

Шаг 1. Производится, как и в предыдущем случае, измерение порожка и дверного проема, а затем на черновой пол наносится разметка в местах, где будут вставляться дюбеля.

Вначале нужно измерить порожек и проем

Шаг 2. Порожек со скрытым крепежом имеет с обратной стороны канавку, в которую вставляются шляпки саморезов. На саморезы дюбели накручены сразу же.

В канавку вставляется шляпка самореза

Шаг 3. По ранее нанесенных метках делаются отверстия под дюбеля.

Проделываются отверстия

Шаг 4. Порожек приставляется к зазору, который необходимо закрыть им. Дюбели, закрепленные на саморезах, передвигаясь по канавке, вставляются в проделанные перфоратором отверстия.

Порожек приставляется к зазору

Дюбели на саморезах вставляются в отверстия

Шаг 5. Далее порожек пробивается молотком через брусок до полного оседания до уровня пола.

Порожек пробивается молотком через брусок

Установленный порожек

Пороги для ламината: их типы и предназначение

Ламинированные панели соединяются между собой при помощи замков, но не всегда удается уложить их таким образом, чтобы вся сборка шла в одном направлении. Вот тут-то и возникает потребность стыковки ламинированных панелей нестандартным образом. Для таких ситуаций рекомендуется использовать молдинги или пороги для ламината. Также они используются для отделки и укрепления ступенек, покрытых ламинированными панелями.

Что такое порог для ламината

Соединительный молдинг для ламината

Приспособление, которое предназначено для перекрытия стыков, не предусмотренных конструкцией ламинированных панелей, называются молдингами или порогами для ламината. Они могут быть выполнены из алюминия, пластика, дерева или резины. Имеют обширную цветовую гамму и их можно подбирать в соответствии с цветом материала. Стандартная ширина порога может составлять от 10 до 60 мм. Длина тоже зависит от коллекции и может быть от 1 до 4 метров.

Установка порогов

Чаще всего такие молдинги приходится использовать на переходах из одной комнаты в другую. Почему? Да по той простой причине, что не всегда есть возможность выдержать определенное направление ламинированных панелей. То ли геометрические пропорции в размерах комнат не соблюдены, то ли изменяется направление в целях экономии.

Порожек обрезается по длине, равной расстоянию между плинтусами. То есть, он не запускается под плинтус, а идет заподлицо с ним, так как любой плинтус будет топорщиться, если его установить на бугристую поверхность. На порожке есть отверстия для крепления. Если их недостаточно, то следует сделать дополнительные отверстия в нужных местах, развальцевав отверстие под головку крепежного шурупа.

Крепление следует производить не за счет ламинированного покрытия, а за счет основного пола. Это означает, что в панели в нужном месте надо сначала просверлить отверстие, а потом вставлять шуруп. Вид шурупов и дюбелей будет зависеть от основного пола. Постарайтесь подобрать декоративные шурупы таким образом, чтобы головка пряталась в потай развальцованного отверстия.

Установка на поверхности разного уровня

Переходной профиль для ламината

Что делать, если уровень полов в комнатах немного разный, или ламинированное покрытие переходит на пол из плитки? Если этот перепад не слишком большой, не более 3-5 мм, то опять же можно воспользоваться порожками, только более широкими. Ширина будет скрадывать перепад двух плоскостей, и соединение будет выглядеть естественно.

Крепление производится точно так, как и в первом случае, с той лишь разницей, что широкий порог крепится не по прямой линии. Отверстия для крепления идут в шахматном порядке. Недостающие следует делать таким же образом, придерживаясь двух сторон порога.

Так как сам порог будет идти наискосок, то головка шурупа будет выступать с одной стороны. Для того, чтобы этого не происходило, нужно либо увеличить потай, либо использовать шурупы с меньшим диаметром головки.

Установка на ступеньки

В частных домах нередко встречаются переходы из комнаты в комнату в виде ступенек. В большинстве случаев ступеньки обкладываются керамической плиткой, но, если вы не хотите нарушать композицию и решили выдержать все покрытие в ламинированных панелях, то вам опять-таки следует прибегнуть к помощи порогов для ламината. Только в такой ситуации эти пороги уже будут устанавливаться на края ступенек.

Порог стыкоперекрывающий

Сделать это немного сложнее, чем установить порожек на одной плоскости, но для крепления такого порога есть специальное приспособление. Сначала закрепляем на пороге нижнюю вертикальную ламинированную панель. Делаем это при помощи клея. Также наносим клей и на горизонтальную плоскость основания ступени. На основание кладем металлическую направляющую таким образом, чтобы ее вертикальная часть перекрывала нижнюю вертикальную панель, а горизонтальная часть легла на основание.

Помимо клея направляющую следует прикрепить к основанию при помощи дюбелей или саморезов (в зависимости от материала, из которого сделано основание). Затем приклеиваете верхнюю горизонтальную ламинированную панель. В замок панели, на шип, вставляется еще одна, пластиковая направляющая. После этого, в пазы металлической направляющей наносим клей и только после этого вставляем порожек.
