Счетчики электроэнергии – неотъемлемая часть современного электрооборудования. Показания счетчиков используются при проведении коммерческих расчетов за электроэнергию, а также в системах  технического учета, организуемого на предприятиях для решения  внутренних задач.

Номенклатура современных счетчиков электроэнергии огромна. Она включает и самые простые счетчики с  механическим отсчетным устройством, и многофункциональные приборы, обеспечивающие отображение текущих значений, а также запись в энергонезависимую память, хранение и передачу в автоматизированные системы большого числа параметров.

Ниже приводится условная классификация счетчиков электроэнергии, которая позволит, более предметно, ориентироваться в приборах учета, представленных на рынке.

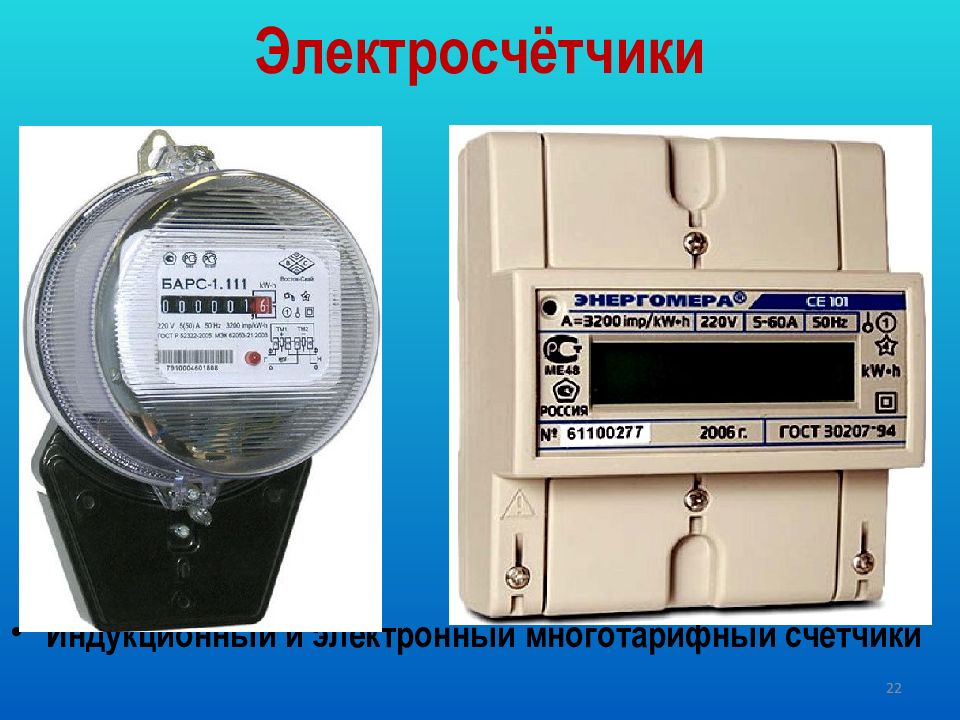

Индукционные и электронные счетчики.

Так как индукционные счетчики не соответствуют требованиям нормативных документов  по классу точности, то в данном материале они рассматриваться не будут. Речь будет идти только об электронных счетчиках.

Однофазные и трехфазные счетчики.

В зависимости от количества подключаемых фаз счетчики бывают однофазными и трехфазными.
Однофазные счетчики эксплуатируются при номинальном напряжении сети 230В.
Трехфазные счетчики рассчитаны на номинальное напряжение 3х57,7/100В (фазное напряжение 57,7В, линейное – 100В) и 3х230/400В (фазное напряжение 230В, линейное – 400В). Однако существуют счетчики с расширенным диапазоном рабочих напряжений. Например, счетчик ЦЭ6850М-Ш31 (Концерн «Энергомера») работает в диапазоне номинальных фазных напряжений  57,7…220В. Счетчики ПСЧ-4ТМ.05МК (АО «НЗиФ») в диапазоне: 3х(57,7…115)/(100…200)В или 3х(120…230)/(208…400)В.

Однотарифные и многотарифные счетчики.

Однотарифные счетчики ведут сквозной учет электроэнергии вне зависимости от времени суток и дня недели. В ряде регионов нашей страны применяются комбинированные тарифы, когда электроэнергия в дневное время стоит дороже, чем в ночное. Также льготный тариф может применяться в выходные и праздничные дни. Это сделано для того, чтобы выровнять нагрузку в рабочее и нерабочее время. Потребителей стимулируют  пользоваться энергоемким оборудованием в период действия более дешевого тарифа.

Счетчики, которые позволяют вести учет электроэнергии по нескольким тарифам, называются многотарифными. Чаще всего производители закладывают возможность учета по четырем тарифам, но можно встретить модели счетчиков с тремя и восемью тарифами. При вводе в эксплуатацию в счетчиках устанавливают  местное время и программируют согласно тарифному расписанию, принятому в конкретном регионе. Переключение тарифов осуществляется внутренним тарификатором.

На ЖК индикаторе счетчиков отображается количество электроэнергии потребленной по каждому тарифу, а также сумму по всем тарифам.
Многотарифные счетчики могут быть запрограммированы на однотарифный учет.

Непосредственное и трансформаторное подключение счетчиков к электрической сети.

Однофазные счетчики включаются в сеть непосредственно. Диапазоны рабочих токов – 5(50)А, 5(60)А, 5(80)А, 10(80)А, 10(100)А, где цифра перед скобкой указывает на величину номинального тока, число в скобках – величина максимального тока.

Трехфазные счетчики, используемые на стороне высокого напряжения трансформаторных подстанций, подключаются к сети через высоковольтные трансформаторы тока и напряжения.

В электрических сетях низкого напряжения применяются как счетчики непосредственного, так и трансформаторного включения. Максимальный ток, на который изготавливают счетчики непосредственного включения, составляет 100А.  Если сила тока в контролируемой сети превышает 100А, то применяются счетчики трансформаторного включения.

Иногда встречаются случаи, когда счетчики трансформаторного включения используются при токе нагрузки менее 100А. Причин для такого решения может быть несколько. В перспективе ожидается увеличение потребляемой мощности. Или наоборот, потребление снижено на время ремонта, реконструкции или остановки части оборудования. Если потребляемая мощность в процессе функционирования предприятия может изменяться в широких пределах, то экономически выгоднее заменить трансформаторы тока, чем устанавливать новый счетчик.

У счетчиков трансформаторного включения величина рабочего тока может отличаться. Если используются трансформаторы с током вторичной обмотки равной 5А, то значения  номинального и максимального тока могут принимать следующие значения: 1(7,5)А; 5(7,5)А; 5(10)А. При токе вторичной обмотки измерительного трансформатора равной 1А, диапазон рабочих токов счетчика находится в пределах 1(2)А.

Трехфазные счетчики непосредственного включения рассчитаны на работу в одном из следующих диапазонов: 5(50)А, 5(60)А, 5(80)А, 10(80)А, 5(100)А, 10(100)А.

Счетчики активной, активной и реактивной энергии.

Существующие счетчики подразделяются на счетчики  активной энергии и счетчики  активной и реактивной энергии.

Счетчики активной энергии обычно применяются тогда, когда нагрузка носит резистивный характер. К такой нагрузке относятся электроплиты с конфорками, водонагреватели, утюги, лампы накаливания.

В последние годы у абонентов электросетей, в том числе подключенных к однофазным сетям,  в нагрузке существенно возросла реактивная составляющая. Даже в бытовом секторе часто используется ручной электроинструмент, малогабаритные станки и сварочные аппараты. В освещении лампы накаливания заменяются  другими источниками света. Поэтому потребовались приборы учета, которые бы более полно учитывали потребление  электроэнергии. Счетчики активной и реактивной энергии успешно решают эту задачу. Они обладают расширенным функционалом, контролируют большее количество параметров, могут быть интегрированы в автоматизированные системы учета энергоресурсов.

Классы точности счетчиков электроэнергии.

Счетчики выпускаются с классом точности 0,2s, 0,5s, 1,0, 2,0. У однофазных счетчиков класс точности должен быть не ниже 2,0. У трехфазных – не ниже 1,0. Требования по использованию счетчиков того или иного класса точности изложены в Постановлении Правительства РФ от 04. 05.2012 N 442 (ред. от 27.09.2018) “О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии”.

Для счетчиков активной и реактивной энергии отдельно указывается класс точности для каналов учета активной и реактивной энергии. Например, счетчик Меркурий 234 ART-03PR, имеет класс точности A/R – 0,5s/1,0. Как правило, точность измерений реактивной энергии ниже на одну ступень по сравнению с точностью измерений активной энергии. Но иногда встречаются счетчики, например, производимые АО «Концерн Энергомера», у которых класс точности по активной и реактивной энергии одинаков.

Тип отсчетного устройства.

Для снятия показаний непосредственно с приборов  учета используются механические отсчетные устройства (ОУ) и  жидкокристаллические индикаторы (ЖКИ).

Механические ОУ, как правило, устанавливаются на счетчики активной энергии, не имеющие цифровых интерфейсов. Более сложные приборы оснащают ЖКИ, так как они более информативны.

Качество отображаемой информации на ЖКИ может зависеть от температуры окружающей среды. При температуре -20⁰С и ниже не исключается погасание индикаторов. При этом счетчики сохраняют работоспособность и продолжают учет электроэнергии. При повышении температуры отображение информации восстанавливается.

Ряд счетчиков оснащаются подсветкой ЖКИ, что облегчает снятие показаний в условиях недостаточной освещенности.

Цифровые интерфейсы для передачи информации на диспетчерские пункты или на переносные устройства.

У многофункциональных счетчиков лишь малая часть информации выводится на жидкокристаллический индикатор.  Архив значений потребленной энергии, профиль мощности, параметры качества электросети, журнал событий сохраняются в  энергонезависимой памяти счетчиков. Получить доступ ко всему массиву информации можно лишь с помощью цифровых интерфейсов. К их числу относятся – RS-485, CAN, GSM/GPRS, PLC, RF, Ethernet, оптопорт.

Наибольшее распространение получил последовательный интерфейс RS-485. К его достоинствам можно отнести возможность объединения в сеть десятков и даже сотен приборов, а также большая, до 1200 метров, длина соединительных линий. В такой сети каждому прибору присваивается индивидуальный сетевой адрес. Опрос производится только  по запросу с диспетчерского  пункта. Самостоятельно счетчики ничего в сеть не транслируют.

В некоторых моделях счетчиков «Меркурий» (Меркурий 200.04, Меркурий 230AR-01CL, -02CL, -03CL, Меркурий 230ART-01CLN, -02CLN, -03CLN)  используется интерфейс CAN ( Controller Area Network — сеть контроллеров). Однако количество таких моделей в последние годы было сокращено.

CAN разрабатывался фирмой Bosch для подвижных объектов, в первую очередь, для автотранспорта. Впоследствии данный интерфейс был применен в промышленности. Его особенностью является то, что в сети может быть несколько контроллеров и ведомые устройства могут самостоятельно передавать информацию на верхний уровень управления, например, в случае возникновения аварийных ситуаций или при выходе за допустимые пределы наиболее важных параметров. Однако в счетчиках «Меркурий» подобный функционал не реализован. Независимо от того, какой интерфейс  используется – RS-485 или CAN, счетчики работают как ведомые устройства и  информация, получаемая от них при опросе, будет полностью идентична. То есть разница между этими интерфейсами заключается лишь в использовании различной элементной базы.

RS-485 и CAN являются промышленными интерфейсами и соединить их с персональными компьютерами напрямую не представляется возможным. Эта проблема решается путем применения преобразователей интерфейса RS-485 – USB и CAN – USB. Могут использоваться как общепромышленные модели, так устройства, предлагаемые производителями счетчиков.

Для построения автоматизированной системы учета электроэнергии с использованием интерфейсов RS-485 или CAN необходима прокладка дополнительной информационной линии. Такая линия не потребуется, если для передачи информации  к счетчикам и от счетчиков использовать провода электрической сети. Данная технология получила название PLC (Power Line Communication). На практике эта технология реализуется через установку в счетчики модуля PLC интерфейса. Однако персональные компьютеры, как и в случае с RS-485, не имеют портов, способных принимать информацию в формате PLC. Поэтому требуются дополнительные устройства, которые должны преобразовывать  информацию, передаваемую в одном из промышленных стандартов в формат PLC и обратно. Данные устройства входят в состав концентраторов, коммуникаторов, устройств передачи данных и т.п. Конкретное название зависит от производителя.

Использование счетчиков с интерфейсом PLC имеет смысл только в том случае, если планируется развертывание автоматизированной системы коммерческого учета электроэнергии. В противном случае потребитель переплачивает за функционал, который не используется. Разница в стоимости счетчиков с однотипным функционалом, без PLC и с PLC может составлять десятки процентов.

При размещении счетчиков на удаленных объектах очень часто их опрос осуществляется через GSM/GPRS модемы (шлюзы). GSM-модем может быть встроенным или внешним. Для организации связи внешний модем  соединяется с выходом интерфейса RS-485 счетчика. Производители, как правило, предлагают фирменные GSM-модемы (шлюзы, коммуникаторы). Их стоимость обычно выше общепромышленных аналогов. Но фирменные устройства настроены на работу с конкретными образцами счетчиков, что облегчает их сопряжение и сокращает время сеансов связи.

Интерфейсы RF также позволяют отказаться от проводных линий, так как обмен информации происходит посредством радиоканала. Радиоканал может быть организован между счетчиком и верхним уровнем системы, а также между счетчиком и абонентским терминалом. Второй вариант используется для опроса счетчиков устанавливаемых на опорах ЛЭП или в случаях, когда доступ к счетчику затруднен.

В России выделены несколько частотных диапазонов, на использование которых не требуется получение разрешений. Передача информации в системах учета электроэнергии может вестись на следующих частотах: 433. 075-434.750 МГц, 868,7-869,2 МГц и 2400-2483,5 МГц. Однако на эти диапазоны Постановлением Правительства РФ от 12.10.2004 N 539 (ред. от 25.09.2018) «О порядке регистрации радиоэлектронных средств и высокочастотных устройств» накладываются ограничения на мощность передающих устройств. Для первых двух диапазонов мощность излучения передатчика не должна быть более 10 мВт.

В нормативной базе нет требования об использовании в электросчетчиках какого-то одного  диапазона, из числа разрешенных. Поэтому каждый производитель выбирает те диапазоны частот, которые являются для них предпочтительными. Например, в счетчиках МИРТЕК 32 могут быть применены радиомодули на частоту 433 или 2400 МГц.  Беспроводные автоматизированные системы контроля и учета ресурсов ЖКХ на базе счетчиков с радиомодулем ФОБОС-1 и ФОБОС-3 используют частоту 868,8 МГц. Счетчики Меркурий 208.LF и Меркурий 238.LF для связи с блоком индикации Меркурий 258.2F также используют диапазон 868 МГц. Счетчики МАЯК 302АРТН.132Т обмениваются информацией с удаленными терминалами на частоте 2400 МГц.

Так как мощность радиомодемов невелика, то дальность связи будет зависеть от характера застройки – городская или сельская, а также от интенсивности помех в выбранном диапазоне.

Существенно увеличить расстояние между диспетчерским центром и счетчиками позволяет технология ZigBee, использующая диапазон 2400 Гц. Большая работа по стандартизации этого протокола связи позволяет включать в систему устройства разных производителей.

Главная идея, которая заложена в технологию ZigBee состоит в том, что такая система является самоорганизующейся и самовосстанавливающейся. Благодаря этому, в автоматическом режиме происходит маршрутизация сетевого трафика, определяется появление новых устройств, выбираются альтернативные маршруты передачи информации при отказе отдельных элементов.  Надежность функционирования системы достигается за счет избыточных связей каждого ее звена. То есть реализуется не иерархическая,  а сетевая структура, когда каждый элемент системы имеет связь со смежными устройствами.

В автоматизированной системе контроля и учета электроэнергии, построенной на основе технологии  ZigBee, каждый счетчик может стать ретранслятором информационных посылок. За счет этого расстояние от самого удаленного прибора до диспетчерского пункта может составлять несколько километров.

Ряд производителей (Концерн «Энергомера», АО «НЗиФ») внедрили в своих счетчиках возможность использования модулей Ethernet, что позволяет подключать эти приборы к локальным вычислительным сетям без использования дополнительных адаптеров.

Для конфигурирования и опроса счетчиков также используются оптопорты. На передней панели большинства современных счетчиков располагается специальное окно, на которое накладывается адаптер оптопорта, подключаемого  к  USB-порту  компьютера. Данный метод обмена информацией со счетчиком не предполагает передачи информации на большие расстояния, но позволяет оперативно выполнить необходимые операции, даже если клеммы интерфейсов счетчика находятся под опломбированной крышкой.

Для того чтобы запрограммировать счетчик перед установкой или снять с него показания  в процессе эксплуатации необходимо соответствующее программное обеспечение, устанавливаемое на компьютер. Это может быть бесплатная сервисная   программа-конфигуратор или коммерческое ПО.

У всех ведущих производителей счетчиков появились приборы, которые могут быть адаптированы под конкретного потребителя. В этом вопросе просматривается два основных подхода. Первый – это когда с самого начала конфигурация счетчика определяется заказчиком. Такой подход практикует «Эльстер Метроника». В этой компании любой счетчик изготавливается на основе заполненного опросного листа.

При втором подходе потребитель выбирает модель счетчика, допускающего установку плат расширения.  Данные счетчики изначально являются готовыми изделиями с определенным функционалом и набором интерфейсов. Далее возможности прибора наращиваются путем установки  дополнительных плат интерфейсов, выбираемые из стандартного набора.

Импульсные выходы.

Многие современные счетчики электроэнергии имеют импульсные выходы. Их количество равно количеству каналов учета электроэнергии. У счетчиков активной энергии один импульсный выход. У двунаправленных счетчиков четыре:  один – на прямое направление активной энергии, один – на обратное направление активной энергии,  один – на прямое направление реактивной энергии и один – на обратное направление реактивной энергии.

При включении счетчика в режим поверки импульсные выходы работают как поверочные, в рабочем режиме, как телеметрические.

Принцип работы импульсных выходов основан на том, что частота следования импульсов пропорциональна  току, протекающему через измерительные цепи.

Каждый тип счетчиков имеет такой параметр, как «постоянная счетчика». Постоянная счетчика измеряется в имп./(кВт*час) для каналов учета активной энергии и в имп./(кВАр*час) для каналов учета реактивной энергии. Эти значения указываются в паспортах (руководствах по эксплуатации) и на передней панели счетчиков.

До появления цифровых интерфейсов существовали системы автоматического учета электроэнергии, основанные на подсчете импульсов, передаваемых счетчиками. В настоящее время этот метод является устаревшим.

В некоторых счетчиках предусмотрена возможность программного изменения режима работы импульсных выходов. Вместо генератора импульсов выходы могут подключаться к устройству управления нагрузкой, которое изменяет импеданс  своей выходной цепи в зависимости от того, есть команда на ограничение нагрузки или нет.

Конструктивное исполнение.

Счетчики, предназначенные для установки в трансформаторных подстанциях, распределительных устройствах и шкафах учета электроэнергии изготавливаются в виде моноблока. Такие счетчики могут иметь корпуса для монтажа на панель с помощью трех винтов или на 35 миллиметровую DIN-рейку. Встречаются счетчики, корпуса которых позволяют крепить их как на панель, так и на рейку. Например, СЕ 101 в корпусе R5.1.

Счетчики для установки на опоры линий электропередач состоят из двух частей – блока счетчика и устройства индикации. Ниже приводится несколько типов счетчиков, конструкция которых предусматривает такой способ установки:
а) однофазные – Меркурий 208, РиМ 129, МАЯК 103АРТН, CE208-C2, NP523, NP71E.2-1-5, AD11S;
б) трехфазные – Меркурий 238, РиМ 489.18, Маяк 132АРТН, CE308 C36 DLP, AD13S.

У каждого производителя устройство индикации называется по-разному. У АО «РиМ» – это дистанционный дисплей, у АО «НЗиФ» – удаленный терминал, у ООО «Инкотекс» – блок индикации. Связь между счетчиком и устройством индикации организуется через интерфейсы RF или PLC.  Если связь организована через радиоканал, то устройство индикации может быть переносным. При использовании интерфейса PLC устройство индикации должно быть  подключено к сети.

Устройства индикации могут сопрягаться с некоторыми счетчиками в корпусе моноблок. Производимый АО «РиМ» дистанционный дисплей РиМ 040 позволяет опрашивать счетчики РиМ 489, устанавливаемые в трансформаторные подстанции.

ООО «Матрица» заложила возможность опроса счетчиков 8 серии типа AD11A, AD13A с помощью пользовательского дисплея CIU8. В-2-1.

В соответствии с пунктом 1.5.13 “Правил устройства электроустановок» (ПУЭ) каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке – пломбу энергоснабжающей организации. Иногда на счетчиках можно увидеть дополнительные пломбы, клейма или голографические наклейки. Эта пломбировка производится  заводами изготовителями для защиты от несанкционированного вскрытия верхней крышки.

Количество направлений учета.

В настоящее время промышленность предлагает однонаправленные, двунаправленные и комбинированные  счетчики электроэнергии.
Однонаправленные счетчики могут использоваться только на линиях с потоком энергии в одном направлении.

Двунаправленные счетчики электроэнергии ведут учет электроэнергии в прямом и обратном направлении. Они применяются в тех случаях, когда имеют место перетоки электроэнергии между сетями или хозяйствующими субъектами.  Счетчики размещаются на границе балансовой принадлежности электросетей.   Полученные показания используются при расчетах за  межсистемные перетоки электроэнергии. Так как промышленные сети являются трехфазными, то и двунаправленные счетчики, чаще всего, являются трехфазными. Хотя существуют и однофазные двунаправленные счетчики.

Ниже приведены некоторые типы двунаправленных счетчиков и их производители. Меркурий 234ART2 и Меркурий ARTM2 (ООО «Инкотекс»),  СЕ301, СЕ303, СЕ304, СЕ308 при наличии в обозначении символа «Y», ЦЭ6850М при наличии в обозначении символов «2Н» (Концерн «Энергомера»), МАЯК 103 АРТ, МАЯК 302АРТ, ПЧС-4ТМ.05МК исп. 00…07, 20, 21 (АО «НЗиФ»), NP73, AD13, NP71, AD11 (ООО «Матрица»).

Комбинированные счетчики имеют три канала учета и предназначены для учета активной энергии независимо от направления тока в каждой фазе сети и реактивной энергии прямого и обратного направления и могут использоваться только на линиях с потоком энергии в одном направлении.

Управление нагрузкой.

Существует два способа ограничения нагрузки  – непосредственно через силовые  реле встроенные в счетчик и через внешние устройства. Внешние устройства могут быть активированы вспомогательными слаботочными реле счетчика или изменением сопротивления на импульсных выходах счетчика, переведенных в режим управления нагрузкой.

Для того чтобы счетчик мог ограничивать или отключать электроэнергию подаваемую потребителю, необходимо программно установить определенные параметры. Эта операция может быть выполнена как перед вводом прибора учета в эксплуатацию, так в процессе эксплуатации. Если счетчик входит в состав автоматизированной системы коммерческого учета электроэнергии, то команда на ограничение электроэнергии может быть подана дистанционно оператором диспетчерского пункта.

Функция управления нагрузкой реализуется в счетчиках непосредственного включения.

Многофункциональные счетчики.

Многофункциональные счетчики выводят на ЖК индикаторы информацию о текущих значениях энергопотребления и параметрах сети.  К параметрам сети относятся:
– мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
–  действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети, для целей анализа показателей качества электроэнергии;
–  значения углов между фазными напряжениями;
–  частота сети;
–  коэффициенты мощности по каждой фазе и по сумме фаз.

Однако огромный массив информации доступен только при подключении к компьютеру с установленным специализированным программным обеспечением. В этом случае становятся доступны следующие данные:
– об энергопотреблении не только за предыдущий день и месяц, но и на период от одного до трех лет;
– о профиле мощности на глубину, зависящую от объема памяти и периода интегрирования;
– параметры качества электроэнергии – дата и время выхода и возврата за нижнее допустимое и предельное допустимое значение напряжения каждой из фаз и частоты сети;
– значения утренних и вечерних максимумов мощности;
– журнала событий: даты и времени включения/выключения счетчика, коррекции текущего времени, включения и выключения счетчика или отдельных фаз, превышения лимита энергии по тарифам, вскрытия и закрытия основной крышки прибора и других параметров в зависимости от типа прибора и производителя.

Анализ этих данных открывает возможности по выработке мер для оптимизации энергопотребления и предотвращения аварийных ситуаций.

Сроки ввода счетчиков электроэнергии в эксплуатацию.

В ПУЭ (п. 1.5.13) определено, что на вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках – с давностью не более 2 лет. Если это требование нарушено, то счетчики должны быть подвергнуты очередной поверке.

Топ-10 лучших однофазных счетчиков – выбор однотарифного и многотарифного счетчика

Счетчик электроэнергии нужен для учета расхода ресурса, его контроля. Всегда хочется выбрать надежное и долговечное устройство. Качественное оборудование отличают высокая надежность, максимальная точность учета. Однофазный счетчик можно устанавливать в квартире или в жилом доме.

Для удобства выбора мы собрали на данной странице самые лучшие и актуальные счетчики электроэнергии . Список составлен с учетом характеристик. Нужно смотреть не только на стоимость, но и на соотношение цена-качество.

Какой счетчик лучше, можно сказать только зная особенности использования прибора на конкретном объекте. Прежде чем купить счетчик, определитесь с такими параметрами:

1. Сеть – однофазные приборы подходят для использования в сети 220 В, для силовой 380 В берут трехфазные модели.
2. Тарифы – цена киловатта энергии во многом зависит от времени суток. В пиковые нагрузки она максимальная, ночью выходит заметно дешевле. Если сможете сэкономить на данной разнице, обратите внимание на многотарифные приборы учета.
3. Точность измерений – незначительные погрешности допустимы, но не более 3%.
4. Марка – выбирая оборудование от проверенных брендов, вы получаете гарантированное качество. Счетчики «Меркурий» и других отечественных марок сегодня пользуются спросом благодаря точности и доступной цене. Они имеют простую конструкцию, неприхотливы в эксплуатации, долговечны.

Чем больше умеет устройство, тем дороже оно стоит. Так счетчики, передающие показания без участия пользователя (нужны соответствующие настройки), обходятся дороже более простых аналогов с ручной обработкой данных.

INCOTEX Меркурий 201.5 5(60) А

Энерго счетчик российского производства имеет первый класс точности, обеспечивает учет активного расхода электроэнергии в однофазных цепях с переменным током. Корпус безвинтовой, есть защита от хищения энергии, механическое отчетное устройство в базовой комплектации. Для крепления INCOTEX Меркурий 201.5 предусмотрена DIN-рейка. Модулей – 6 штук.

Номинальное напряжение в сети составляет 220 В, ток – 5 А, превышать предельное значение в 60 В нельзя. Тариф – только 1. Межповерочный интервал оборудования составляет 16 лет, чаще его делают только при наличии проблем. Корпус прочный, долговечный.

Преимущества:

• компактные габариты;
• высокая точность;
• возможность проводить измерения с применением шунта;
• автономное или совместное с АСКУЭ Меркурий PLC применение;
• защита от хищений электроэнергии;
• безвинтовой корпус.

Недостатки:

• прибор достойный, но только однофазный.

Энергомера CE 101 R5 145 M6 5(60) А

Хороший, качественный, доступный по цене прибор учета. В ассортименте производителя есть разные модели – включая с ЖКИ экраном, разных классов точности. Модель СЕ-101 R5 достаточно компактная, поставляется в картонной коробке. На коробке указываются бренд, штрих-код и номер счетчика, место, дата изготовления. В комплекте идет запасная пломба.

Прибор Энергомера CE 101 предназначен для установки в двухпроводных однофазных сетях, ток переменный. Корпус пластиковый, внутри расположена печатная плата. Посередине идет окно для считывания показаний. На передней панели предусмотрен светодиод – он светит постоянно при стабильном напряжении и мигает в случае перегрузок.

Предельный ток до 60 А, напряжение – 230 В. Класс точности – 1. Средняя продолжительность работы 220 000 часов. По спецификации срок службы заявлен 30 лет.

Преимущества:

• максимальная точность измерений;
• наличие проверочного испытательного выхода;
• простая установка;
• длительный срок эксплуатации;
• световые индикаторы.

Недостатки:

• объективных нет.

INCOTEX Меркурий 201.7 5(60) А

Популярная модель счетчика в Москве. Прибор INCOTEX Меркурий 201.7 нужен для учета активной электроэнергии в двухпроводных сетях с переменным током. Эксплуатация возможна внутри закрытых помещений и тех местах, которые имеют нормальную защиту от негативных факторов среды (установка делается в щитки, шкафы).

Расход электроэнергии измеряется цифровым методом. Магниточувствительные элементы в системе питания, измерительных цепях отсутствуют. Рабочий механизм в отсчетном устройстве антиреверсный, есть защита от негативного воздействия магнитных полей.

Электроэнергия учитывается по модулю, показатели могут расти при разных фазировках подключенных цепей. Конструкция неразъемная, при попытке вскрытия полностью разрушается. Параметры тока, напряжения в сети стандартные для рассматриваемого класса. Точность – 1 категория. Наработка на отказ, не менее 220 000 часов.

Гарантийный срок эксплуатации не большой, всего 3 года Стандартный межповерочный интервал в 16 лет.

Преимущества:

• цифровые точные измерения;
• минимальные габариты в своей категории;
• установка на DIN-рейку;
• защита от вскрытия (конструкция просто разрушается).

Недостатки:

• по отзывам пользователей их нет.

Энергомера CE 101 R5.1 145 M6 5(60) А

Однофазный электросчетчик изготовлен с учетом стандартов ГОСТ и ТУ. Крепление на рейку дин, прибор хорошо показывает себя при измерении активной энергии в двухпроводных однофазных сетях с переменным током. В роли датчика задействуется шунт. Доступно 2 типа исполнения корпуса.

Межповерочные интервалы Энергомера CE 101 составляет 16 лет, средние сроки службы вдвое больше. Гарантия, как положено по закону, предоставляется – от 5 до 7 лет с учетом года выпуска. В базовой версии идет жидкокристаллический дисплей, который гарантирует максимальную защиту от намагничивания. Есть стопор обратного хода и магнитный экран. Общие характеристики прибора учета стандартные, их нарушения не зафиксированы.

Преимущества:

• гарантия до 7 лет;
• первый класс точности;
• максимальная комплектность в базовом варианте;
• 2 типа исполнения корпуса;
• пара выходов;
• стойкость к электромагнитным воздействиям.

Недостатки:

• редко, но встречается брак.

INCOTEX Меркурий 201.2 5(60) А

Счетчики используют для учета активной электроэнергии в сетях двухпроводного переменного тока. Установка строго внутри помещений, опционально в щитках, шкафах. Сеть – 220 В, максимальный ток – 60 А, класс точности – 1, то есть параметры стандартные для однофазных моделей.

Для замеров в счетчике INCOTEX Меркурий 201.2 применяется цифровой метод. В конструкции нет магниточувствительных компонентов. Отчетное устройство оснащено защитой от антиреверса, магнитных полей, что повышает точность показаний. Учет помодульный. Установка обычно идет на DIN-рейку. В комплекте предусмотрена переходная планка с присоединительными параметрами счетчиков. Отказоустойчивость 150 000 часов. Гарантия на прибор учета всего 3 года.

Преимущества:

• 1 класс точности;
• компактные габариты;
• адекватные рабочие характеристики;
• наличие защиты от магнитных полей;
• невысокая цена счетчика.

Недостатки:

• иногда показания при фазировке увеличиваются неточно.

Энергомера CE 102 R5.1 145 J 5(60) А

Однофазная многотарифная модель. Монтаж идет на DIN-рейку, может осуществляться в щиток. Измеряется активная электрическая энергия, цепи однофазные, ток переменный. Тарифов 4 основных плюс аварийный с передачей показаний через RS-485 или оптический интерфейс. Параметры сети прибор выводит на дисплей.

Характеристики счетчика Энергомера CE 102 стандартные, интервал поверок составляет 16 лет, средние сроки службы составляют 30 лет. Гарантия 5-7 лет в зависимости от года выпуска (до 2019 – 5 лет, после – 7). Класс точности максимальный, постоянно ведутся журналы событий, программируются рабочие параметры. При отсутствии напряжения в сети показания все равно выводятся на дисплей. ЖК устойчивый к магнитным полям. Память энергонезависимая.

Преимущества:

• многотарифный режим;
• гарантия до 7 лет;
• современные интерфейсы;
• корректность показаний, независимо от условий эксплуатации;
• многозадачность в работе;
• сохранение показаний;
• стойкость к негативным факторам.

Недостатки:

• высокая цена.

INCOTEX Меркурий 201.4 10(80) А

Прибор учета INCOTEX Меркурий 201.4 имеет стандартную конструкцию, роль датчика тока выполняет шунт в цепной фазе. Выход импульсный, телеметрический. Есть встроенный PLC-модем. Корпус безвинтовой, имеет компактные габариты. Конструкция неразборная.

Учет показаний ведется помодульно, что гарантирует максимальную точность полученных результатов. Крепление осуществляется на DIN-рейку. По запросу покупателя можно купить переходные пластины с присоединительными размерами индукционных счетчиков. Импульсный выход может задействовать при поверке. Боковые голографические счетчики отсутствуют.

Преимущества:

• 1 класс точности;
• увеличенный максимальный ток;
• компактные размеры;
• быстрая простая установка;
• устойчивость к условиям среды.

Недостатки:

• гарантия всего 3 года.

Тайпит НЕВА 103 1S0 230V 5(60) A 5(60) А

Однофазный однотарифный прибор с механическим циферблатом. Предельный ток составляет 60 А, напряжение равно 220 В, класс точности первый. Установка быстрая и удобная – на Din-рейку. Дополнительно предусмотрены защелки, в процессе эксплуатации не ломаются.

Габариты Тайпит НЕВА 103 скромные, что, конечно, плюс, в состав циферблата входит 7 достаточно крупных цифр. Показания не сохраняются, что, конечно, неудобно при сбоях в сети.

Если показания будут сбиты, во время опломбировки расчеты выполнят по средним показателям. Максимальная наработка в среднем 280 000 часов. Гарантийный срок с даты создания 7 лет. Средний срок службы обещенный производителем 30 лет.

Преимущества:

• доступная цена;
• максимальная надежность;
• удобство в установке;
• полный перечень гарантий;
• удобное крепление проводов.

Недостатки:

• по отзывам иногда случается брак.

Энергомера CE 101 S6 145 M6 5(60) А

Габариты прибора учета компактные, полная информация о товаре содержится на коробке, в инструкции по эксплуатации. В комплектации есть пара запасных пломб, обязательно проверяйте свидетельство о приемке. Счетчик контролирует расход энергии, потребляемый одновременно всеми приборами.

Материал изготовления корпуса Энергомера CE 101 – прочный пластик. В составе есть печатная плата, на нее собирается электрическая часть устройства, крепится счетный механизм. Вверху расположено окошко вывода показаний. Число секций в счетном механизме – 5. Есть светодиоды – они определяют световое напряжение, анализируют сетевые нагрузки.

Преимущества:

• 1 класс точности;
• наличие световой индикации;
• долговечность и гарантия;
• быстрая простая установка;
• наличие допусков по частоте сети.

Недостатки:

• их нет.

Тайпит НЕВА МТ 124 AS OP 5(60) А

Однофазный электронный надежный прибор учета. Тайпит НЕВА МТ 124 измеряет и учитывает объемы потребления активной энергии в сетях переменного тока однофазного типа. Предусмотрено деление по временным нагрузочным участкам. В комплекте идут электронная пломба, оптический порт, шунт, электрический испытательный выход.

Конструкция неразборная, доступ к внутренним частям прибора исключен. Класс точности 1. Диапазон напряжений широкий, устойчивость к негативным внешним факторам отличная. Реальный срок службы вдвое больше поверочных интервалов.

Преимущества:

• максимальная точность показаний;
• расширенный диапазон напряжений;
• импульсный оптический выход;
• простой монтаж;
• компактные габариты и небольшой вес;
• 4 тарифа.

Недостатки:

• отсутствие функции программирования.

Выбор счетчик онлайн требует тщательного изучения данного вопроса, но благодаря нам это можно сделать гораздо проще.

Топ-10 компаний по производству интеллектуальных счетчиков электроэнергии в мире [2022]

Быстро развивающаяся урбанизация и амбициозные проекты «умного города» подпитывают мировой рынок интеллектуальных счетчиков электроэнергии. Интеллектуальные системы учета или интеллектуальные электрические счетчики революционизируют способы отслеживания потребления воды, газа и электроэнергии. Эти системы пользуются спросом во всем мире, поскольку они способствуют прозрачности, предоставляя данные о потреблении коммунальных услуг клиентам, а также коммунальным предприятиям. В ближайшие несколько лет можно будет наблюдать широкое и быстрое развертывание интеллектуальных счетчиков по мере роста использования возобновляемых источников энергии, таких как солнечная энергия и ветер.

Прогнозы, основанные на анализе исследований, проведенных Fortune Business Insights™, показывают, что глобальный рынок интеллектуальных электросчетчиков , как ожидается, будет оцениваться в 36 миллиардов долларов США к 2028 году, регистрируя 8 .1% CAGR больше период 2021-2028 гг. Достижения в области облачных вычислений и аналитики в сочетании с развитием инфраструктуры «умного города» станут ключевыми факторами, определяющими рынок.

На рынке наблюдалась тенденция к снижению на фоне COVID-19пандемия. Более низкий, чем ожидалось, спрос наблюдался из-за сокращения проектов по развитию электрической инфраструктуры. Крупные проекты реконструкции также были приостановлены во многих регионах, что еще больше повлияло на спрос. Однако пандемия ускорила переход к передовым бесконтактным системам дистанционного учета. Восстановление энергетического сектора, безусловно, увеличит инвестиции в интеллектуальные электрические счетчики в ближайшем будущем.

Fortune Business Insights™ представляет 10 крупнейших мировых компаний по производству интеллектуальных счетчиков электроэнергии



1. Sensus

Sensus, видный игрок среди компаний-производителей интеллектуальных счетчиков электроэнергии, является ведущим поставщиком интеллектуальных устройств и передовых приложений. Фирма специализируется на интеллектуальных подключенных коммуникационных технологиях, которые помогают клиентам принимать своевременные решения и оптимизировать потребление воды, газа и электроэнергии.

В январе 2021 года бренд Xylem Sensus в сотрудничестве с Департаментом коммунального хозяйства Колумбуса разработал интеллектуальную коммунальную сеть. Дальнейший технологический прогресс может помочь обеспечить точное измерение мощности более чем 1,2 миллиона домов в американском штате Огайо. Технология может обнаруживать утечки электроэнергии и отключения электроэнергии.



2. Landis + Gyr

Landis + Gyr является одним из ведущих мировых поставщиков комплексных решений для управления энергопотреблением. Компания представила на рынке различные технологии, которые помогают удовлетворить меняющиеся требования как потребителей, так и коммунальных служб.

В июле 2021 года Landis + Gyr подписала контракт на модернизацию сети с State Grid. Согласно условиям сделки, компании будут использовать счетчик Landis + Gyr Revelo, разработанный State Grid. National Grid планирует развернуть около 1,7 миллиона интеллектуальных счетчиков в зоне обслуживания Нью-Йорка.



3. Itron Inc.

Itron Inc. — известное имя в мировой индустрии интеллектуальных электрических счетчиков. Базирующаяся в США компания известна своими продуктами и услугами в области энергетики и управления отходами.

В марте 2021 года компания Itron Inc. представила новый интеллектуальный счетчик для домашних хозяйств и коммунальных услуг в Германии. Недавно выпущенный интеллектуальный счетчик Itron eHZB будет поддерживать нормы низкоуглеродной энергии Германии с надежным и доступным электроснабжением.



4. Sojitz Co., Ltd.

Sojitz Co., Ltd. участвует в широком спектре предприятий по всему миру. К ним относятся покупка, продажа, экспорт и импорт товаров. Помимо этого, Sojitz Co., Ltd. производит и продает широкий спектр продуктов и предлагает многочисленные услуги в Японии и других странах.

В ноябре 2020 года компания Sojitz Co., Ltd. подписала контракт с Министерством экономики, торговли и промышленности Японии (METI) на расширение энергетической инфраструктуры в стране для развертывания интеллектуальной распределенной инфраструктуры в регионе АСЕАН.



5. Exelon

Exelon — крупнейшая материнская компания электроэнергетики в США с точки зрения доходов и крупнейшая регулируемая энергетическая компания в стране. Имея более 10 миллионов клиентов по всему миру, она является признанным игроком на рынке.

В августе 2021 года Exelon обнародовала цель по нулевому уровню выбросов к 2050 году. В соответствии с этим проектом компания стремится увеличить инвестиции в технологии интеллектуальных сетей и модернизацию сетей. В рамках этого плана Exelon внедрила более 8,8 млн интеллектуальных счетчиков электроэнергии и 1,3 млн интеллектуальных счетчиков газа.



6. РЭШ

РЭШ является мировым лидером в разработке интеллектуальных счетчиков, оснащенных передовыми датчиками качества, для современных электросетевых приложений. Фирма имеет ведущую в отрасли платформу приложений для энергетики.

Недавно, в 2021 году, РЭШ объявила о стратегическом партнерстве с Prointer ITSS. Обе компании планируют использовать передовые технологии NES и опыт Prointer по доставке ITSS, чтобы представить последнюю версию AMI на Балканах.



7. ALLETE, Inc.

ALLETE — одно из крупнейших имен в мировой сфере энергетики и энергетики. ALLETE Clean Energy, Inc., Регулируемые операции и U.S. Water Services & Corporate входят в число различных подразделений компании. ALLETE предлагает надежные и доступные энергетические услуги на Верхнем Среднем Западе. Вместе со своими дочерними предприятиями компания обслуживает более 160 000 клиентов по всему миру.

В 2021 году ALLETE успешно завершила модернизацию своей платформы управления данными интеллектуальных счетчиков и участия клиентов.



8. Honeywell International

Honeywell International работает в четырех сферах деятельности: аэрокосмическая отрасль, высокоэффективные материалы и технологии, строительные технологии и решения для обеспечения безопасности и повышения производительности.

В 2020 году Honeywell интегрировала платформу Verizon LTE Management Connectivity в интеллектуальные счетчики и другие периферийные устройства для разработки интеллектуальных сетей следующего поколения. Это сотрудничество помогло компании предложить своим клиентам беспроводные сетевые решения.



9. Scottish Power

Компания Scottish Power, расположенная в Глазго, Шотландия, является вертикально интегрированной энергетической компанией. Это дочерняя компания Iberdrola, испанской коммунальной компании.

Компания Scottish Power объявила о планах установить более 450 000 интеллектуальных счетчиков для своих клиентов в Северной Англии в прошлом году. Этот проект является частью планов компании по общенациональному развертыванию в Великобритании.



10. Siemens

Компания Siemens со штаб-квартирой в Мюнхене, Германия, является транснациональной корпорацией. Ведущий игрок в отрасли, это одна из самых значительных промышленных производственных компаний в Европе.

В 2021 году Siemens и Tata Power Delhi Distribution Company установили более 200 000 интеллектуальных счетчиков в Индии. Этот проект является одним из крупнейших и направлен на сокращение хищений электроэнергии, помогая национальным распределительным компаниям повышать эффективность.

Какие основные задачи стоят перед отраслью интеллектуальных электрических счетчиков?

Несмотря на быстрое развитие технологии интеллектуальных счетчиков электроэнергии, а также ее ускоренное развертывание во многих странах, высокая стоимость развертывания остается основной проблемой для ее широкого внедрения в ряде стран с низким и средним уровнем дохода. Однако ожидается, что соответствующие федеральные органы увеличат свои инвестиции в эту технологию, что может привести к массовому внедрению интеллектуальных электрических счетчиков в ближайшие годы.

Все, что вам нужно знать об интеллектуальных счетчиках

По мере старения электросети в Соединенных Штатах происходит революция, направленная на то, чтобы сделать старую сеть «умной». Частью этого скачка является массовая установка интеллектуальных счетчиков электроэнергии в американских домах. Эти умные счетчики соединяют ваш дом с вашим поставщиком электроэнергии и наоборот, принося пользу вам, сети и даже планете. Здесь мы узнаем больше об интеллектуальных измерениях для клиентов поставщиков электроэнергии.

Что такое интеллектуальный счетчик?

Интеллектуальный счетчик — это устройство, которое обеспечивает двустороннюю связь между потребителем и поставщиком электроэнергии по вопросам использования энергии. «Умные» счетчики — то есть цифровые счетчики электроэнергии, усовершенствованные счетчики или «умные» счетчики электроэнергии, как их иногда называют, — это не то же самое, что автоматическое считывание показаний счетчиков (AMR). Дистанционное считывание показаний электрических счетчиков существовало некоторое время, но оно не было двусторонним, и эти устройства не обеспечивали такие же функции интеллектуальных счетчиков.

Интеллектуальные счетчики измеряют потребление электроэнергии в киловатт-часах (кВтч), но они могут делать гораздо больше. Например, они могут сразу предупредить вашу коммунальную службу, если отключится электричество. Кроме того, интеллектуальные электрические счетчики могут упростить ежедневное отслеживание потребления электроэнергии. Это открывает возможность более быстрой корректировки, чтобы ваш счет за электроэнергию не был слишком высоким.

Нужен ли умному счетчику электроэнергии Wi-Fi?

Умные счетчики могут подключить ваш дом к поставщику энергии без Wi-Fi. Точный способ связи зависит от того, где вы живете, а также от вашей коммунальной службы и/или провайдера; он может варьироваться от беспроводных сетей до отправки данных по линиям электропередач.

Но интеллектуальные счетчики электроэнергии также могут отправлять вам информацию через домашний концентратор, систему управления энергопотреблением или другой домашний дисплей. Для этого они могут использовать беспроводную связь или связь по линиям электропередач, но многим не нужно использовать Wi-Fi.

Помогают ли умные счетчики экономить деньги?

Интеллектуальные электрические счетчики могут сэкономить ваши деньги, показывая потребление энергии почти в реальном времени на подключенном дисплее. Это означает больший контроль над тем, как вы используете электричество. У штатов и населенных пунктов есть разные программы развертывания своих передовых сетей, но в разработке находятся планы сделать эту технологию мониторинга более доступной.

Аналогично, интеллектуальные счетчики предназначены для сопряжения с другими интеллектуальными устройствами, такими как интеллектуальные термостаты, для их автоматической настройки для повышения энергоэффективности или полного отключения. Потенциал контроля и экономии — два наиболее заметных преимущества интеллектуальных счетчиков.

Потенциальные преимущества интеллектуального электросчетчика

Цифровые электросчетчики обладают многими потенциальными преимуществами, такими как удобство, контроль и экономия. Ниже приведены некоторые преимущества интеллектуальных счетчиков, которыми вы сможете воспользоваться, когда технология станет доступной на вашем рынке:

• Обнаружение сбоев быстрее, чем с обычными счетчиками. Умный счетчик подключит ваш дом к поставщику электроэнергии. Таким образом, если отключается электричество, немедленно отправляется сообщение, и ремонтные бригады могут быть отправлены намного быстрее.
• Получите больший контроль и понимание использования электроэнергии. Усовершенствованные измерения могут помочь вам лучше понять свой счет за электроэнергию, показывая вам, сколько электроэнергии вы используете в любое время дня. Это может помочь выявить энергоемкие электроприборы и указать способы перестать тратить энергию впустую дома.
• Устранение предполагаемого выставления счетов. С помощью интеллектуального счетчика вы подключаете свой дом к поставщику электроэнергии, и они выставят вам счет ровно на того, что вы использовали. Дистанционное считывание электрических счетчиков означает, что больше никаких оценок!
• Сопряжение с другими интеллектуальными устройствами. Одной из самых захватывающих функций интеллектуальных счетчиков является возможность подключения к другим интеллектуальным устройствам в вашей домашней сети для большего удобства и контроля. Многие из этих электрических счетчиков могут регулировать термостаты или выключать приборы.
• Возможность участвовать в большем количестве планов на время использования. Если ваш поставщик энергии предлагает специальные планы, по которым электроэнергия дешевле в определенные дни или в определенное время, например, бесплатные ночи и выходные, может потребоваться цифровой счетчик электроэнергии.
• Предоставьте вашей энергетической компании более четкое представление о всей сети. Одно из самых больших преимуществ усовершенствованной измерительной инфраструктуры (AMI) заключается в том, что выявляются время и места повышенного спроса. Это означает, что ваша коммунальная служба способна лучше удовлетворять потребности клиентов.
• Снижение общего энергопотребления для всех. Чем больше людей используют интеллектуальные счетчики электроэнергии для экономии энергии, тем меньше нагрузка на систему и, возможно, тем меньше сжигается ископаемого топлива. Это означает большую устойчивость, меньшее загрязнение и лучший мир.

Доступны ли на вашем рынке интеллектуальные счетчики электроэнергии?

К 2019 году около 83,5 млн бытовых потребителей электроэнергии — более половины всех бытовых потребителей в США — имели в своих домах умные счетчики. Ваша электроэнергетическая компания предоставит его в рамках своих регулярных услуг, если он предлагается на вашем рынке. В зависимости от законов штата и местных законов вы можете отказаться, но тогда с вас может взиматься дополнительная плата.

Партнеры Constellation по коммунальным услугам в настоящее время предлагают интеллектуальные счетчики для клиентов в Мэриленде и Техасе. Это часть постоянных усилий по модернизации национальной инфраструктуры до интеллектуальной сети.

Как узнать, есть ли у меня интеллектуальный счетчик?

Старые электросчетчики аналоговые, то есть вы можете видеть циферблаты через стекло, вращающиеся с разной скоростью. Вы увидите цифровой дисплей на интеллектуальных счетчиках, то есть это будет светодиодный экран без циферблатов. Если вам недавно заменили счетчик электроэнергии, есть большая вероятность, что это умный счетчик. Но если вы все еще не уверены, обратитесь в отдел обслуживания клиентов вашей электроэнергетической компании. Эта информация также может быть в вашем ежемесячном отчете.

Сколько стоит купить умный электросчетчик?

Самостоятельно купить расширенный замер нельзя. Это технологическое обновление распространяется вашей электроэнергетической компанией в рамках их услуги. Прямые затраты на AMI в значительной степени несут коммунальные предприятия и государства в их усилиях по модернизации сети. Однако некоторая небольшая часть может быть передана клиенту в его ежемесячном счете.

По мере того, как мы заменяем нашу устаревшую электрическую инфраструктуру более передовыми технологиями, функции интеллектуальных счетчиков больше не мучают нас ожиданиями, а представляют собой современные реалии. Двусторонняя связь в режиме реального времени между потребителем и поставщиком электроэнергии открывает новые стандарты контроля, удобства, энергоэффективности и экономии.
