Способы защиты от скачков напряжения: Защита от перепадов напряжения

Содержание

Методы защиты от скачков напряжения

Содержание

  • 1 Реле-прерыватель
  • 2 Стабилизатор напряжения
  • 3 Как рассчитать требуемую мощность?
  • 4 Подключение защитных устройств

Перепады напряжения в электрической системе за одно мгновения могут вывести из строя любую бытовую технику. Тонкая электроника просто не в состоянии справится с низкими и высокими напряжениями, и если в первом случае она еще может «терпеть», то второе – просто приводит ее в негодность. Как же уберечь домашнюю технику от пагубного влияния скачков напряжения сети?

Устройств, которые надежно защищают домашние потребители от колебаний в электросети всего два – стабилизатор и реле-прерыватель. Познакомимся с ними поближе.

Реле-прерыватель

Принцип функционирования устройства очень прост – при снижении или повышении напряжении в сети, срабатывает реле и обесточивает проводку. Далее его электроника в течение пары секунд монитор состояние напряжения и, если оно нормализовалось, то прибор возобновляет подачу электроэнергии.

Принцип работы устройства является его же недостатком. И вот почему. Скачки напряжения в бытовой сети могут происходить в течение длительного периода времени – как результат, потребитель либо останется на это время без питания, либо будет работать с частыми перерывами, что снижает его работоспособность. По сути, реле является грубым решением этой проблемы – мы спасаем электроприборы от «смерти», но уменьшаем срок его службы.

Управление реле-прерывателем довольно простое – на лицевой стороне имеется две кнопки, которыми регулируется верхние и нижние пределы допустимого напряжения. Также он имеет небольшой экран – для вывода информации о состоянии электросети. Процесс настройки реле не вызывает сложности – длительное нажатие кнопок переводит устройство в режим настроек, а короткое нажатие – в режим настройки пределов.

Производители выпускают два типа данных устройств для защиты от перепадов:

  • одно — включается в розетку и предназначено для местного использования;
  • второе- устанавливается в распределительном щитке и предназначено для защиты все потребителей.

При использовании последнего возникает ряд проблем – из-за нестабильной работы энергосети, без питания остается весь дом. Для таких целей лучше применять стабилизатор напряжения.

Стабилизатор напряжения

Это устройство гораздо сложнее реле. Стабилизатор не отключает подачу тока, а выравнивает напряжение, то есть он нормализует низкое и высокое напряжение до уровня работы домашнего электрооборудования.

На рынке представлено несколько типов подобного оборудования, которые отличаются по мощность. Простые стабилизаторы предназначены для работы с несколькими потребителями, а более сложные – со всей домашней сетью.

Выбирая стабилизатор напряжения для квартиры или дома, нужно обратить внимание на такие параметры:

1.Выходная мощность. Необходимо учитывать нагрузку электрической цепи.

2.Количество фаз.

3.Диапазон входного напряжения. Чем значительнее перепады, тем шире должен быть диапазон.

4.Габариты и масса. Устройство должно помещаться в месте его монтажа. Стабилизаторы бывают настенными и напольными. Настенные модели дороже напольных и подходят для установки в местах с ограниченным пространством.

5.Точность стабилизации. Стабильное напряжение – это основа эффективной и долгой работы электрических приборов.

6.Быстродействие. У большинства стабилизаторов этот показатель на высоте.

Как рассчитать требуемую мощность?

Для того, чтобы подобрать подходящую модель устройства, нужно рассчитать потребляемую мощность всех участников цепи. Мощность конкретного устройства можно узнать в паспорте устройстве или в инструкции по его эксплуатации. Часто мощность, вместе с частотой тока и напряжением, указывается на задней крышке электроустройств.

Если в сети используется электродвигатель (кондиционер, холодильник и т.п.), то для их включения необходимо значительно больше энергии, чем они потребляют в процессе работы. Поэтому при расчете мощности защитного устройства, паспортный показатель электродвигателя следует умножить на 3-5 раз.

Особое внимание необходимо уделить насосным станциям и погружным двигателям. При рабочей мощности в 1 киловатт, в момент старта двигателя пусковые токи в 5-7 раз превышают номинальное значение.

Желательно, чтобы устройство защиты от перепадов напряжения имело 20-30-процентных запас мощности.

Подключение защитных устройств

Принцип подключения стабилизатора и реле-прерывателя в электрическую сеть практически идентичен. Оба устройства имеют специальные клеммы, к которым подводится кабель. В зависимости от модели, они могут иметь четыре или шесть клемм. Две или три используются для входного напряжения, а остальные для выходного.

При подключении реле и стабилизаторов нужно понимать, что монтировать их в квартирную или домашнюю сеть нужно после входного защитного автомата.

Как и большинство электрических приборов, мощные стабилизаторы предусматривают отдельное подключение к системе заземления, через которое устройства будут сбрасывать излишки напряжения.

В целом роль же заземления в борьбе с перепадами напряжения не менее важная, чем стабилизаторов и реле.

Защита сети от перепадов- это насущная и актуальная проблема на сегодняшний день.Установите защитное устройство на стадии ремонта и не беспокойтесь о безопасности домашних электроприборов.

Защита от скачков напряжения: выбираем оптимальный способ

Стабилизатор или реле: выбираем наиболее оптимальный способ защиты от перепадов напряжения

Перепады напряжения – это неизбежные реалии нашей страны. В то время как обезопасить свое электрооборудование от повреждений в таких условиях способен каждый. Учитывая это, защита дома от скачков напряжения становится целью любого хозяина. Цель эта характеризуется первоочередностью и, вместе с тем, серьезностью: действовать следует без промедлений и крайне взвешенно. Так какое устройство защиты – стабилизатор или реле – будет более уместный и надежный? Давайте постараемся разобраться вместе.

Что следует знать о стабилизаторах: их виды и характеристики

Это устройство защиты от скачков напряжения бывает нескольких типов. Типология обусловлена отличиями в принципах работы. Следовательно, когда вы решаете, какой тип стабилизатора выбрать, ориентируйтесь на оборудование, для защиты которого он будет предназначен. Феррорезонансный стабилизатор функционирует по принципу магнитного усилителя. В таком стабилизаторе напряжение изменяется плавно, что, вместе с терпимостью к сверхвысоким и сверхнизким температурам, делает его наиболее надежным. Однако, если ваша задача – это защита от скачков напряжения квартиры, то стоит обратить внимание на другие типы, более подходящие для бытового применения и доступные по цене. В электромеханическом стабилизаторе современного образца уровень напряжения на выходе корректируется автоматически при помощи электродвигателя с редуктором.

Такое устройство характеризуется отличной точностью регулирования (вплоть до 0,003%), оно реагирует на малейшие колебания входного напряжения, даже если это всего 2–4 В, что, к сожалению, сопровождается шумной работой двигателя. Хотя скорость реагирования у такого стабилизатора ниже, чем у феррорезонансного, она вполне отвечает потребностям рядового абонента электросети. Такие устройства популярные, чему способствует их цена.

Электронные стабилизаторы наиболее распространенные. Принцип их работы заключается в переключении обмоток автотрансформатора, благодаря чему напряжение на выходе добавляется или снижается. Управляются обмотки при помощи реле или полупроводниковых элементов. Такой стабилизатор работает бесшумно, имеет высокую скорость реагирования (10–20 мс), отличный КПД, а также широкий диапазон регулирования, что является главным его плюсом.

Каков будет эффект от использования стабилизатора?

Во-первых, освещение ваших комнат будет стабильным и ярким ровно настолько, насколько позволяют лампочки, которые вы выбрали. К тому же, если вы предпочитаете лампочки на 220 В, то стабилизатор продлит их жизнь в 2 или даже 3 раза. Во-вторых, если у вас есть оборудование, чувствительное к перепадам напряжения в границах 210 – 230 В (например, бюджетные акустические системы или недорогая процессорная техника, где нет встроенной защиты), то защита от скачков напряжения при помощи стабилизатора позволит ей работать качественно. В-третьих, стабилизатор обеспечит вашей сети стабильные 220 В, и все ваши электрические приборы будут в безопасности. Если же напряжение упадет до 160 В или взлетит до 280 В, то стабилизатор, как правило, сработает как реле – отключится. Устанавливая стабилизатор, помните, что он должен иметь возможность охлаждаться, а также то, что эти устройства чувствительны к влаге, пыли и различным электрофеноменам.

Реле как средство защиты дома от перепада напряжения

Следующим устройством, в обязанности которого также входит защита от скачков напряжения 220в, является реле. Реле напряжения – это прибор, обеспечивающий кратковременное разъединение с сетью в случае резкого изменения значения напряжения. По сути, защита от скачка напряжения заключается в контроле уровня самого напряжения и в последующем отключении той части сети (или того прибора), за которые отвечает реле. Безусловными плюсами реле можно считать автоматичность и небольшую цену.

Типы реле, рекомендуемые для каждого дома

Реле могут быть как однофазовые, так и трехфазовые. Также существуют модели, напрямую подключаемые в розетку. Другим видом таких реле являются удлинители, к которым можно подключить сразу несколько устройств. Устройства, непосредственно подключаемые в розетку (и имеющие вид розеток), предназначены для защиты только подключенного в них потребителя. Примерами таких реле являются V-protector Vp-10AN DigiTOP, V-protector Vp-16AN DigiTOP, V-protector Vp-10Aсу DigiTOP и другие модели. Как правило, все подобные модели имеют настраиваемые параметры нижнего предела отключения (120–200 В), верхнего предела отключения (210–270 В) и периода задержки включения (5–600 сек.). Устройства, используемые в электрощитах и распределительных шкафах, как правило, предназначаются для 1 и 3-фазовых сетей и обеспечивают защиту всего помещения или даже целого дома. Такие реле напряжения еще называют блок защиты от скачков напряжения, например в том случае, когда несколько реле устанавливаются в одном месте. К таким моделям можно отнести РКН1-16А Рубеж, РКН1-40А Рубеж, РКН1-60А Рубеж, V-protector VА-32А DigiTOP, V-protector Vp-50A DigiTOP и другие. Кроме настраиваемых параметров верхнего и нижнего предела отключения и задержки включения, такие реле защиты от скачков напряжения также имеют дисплей с индикацией напряжения.

За помощью в подборе нужной вам модели того или иного устройства советуем обращаться к специализированным дистрибьюторам сертифицированной продукции такого рода. Наш Интернет-магазин Elektro-Baza предоставит вам всю нужную информацию касательного любой интересующей вас продукции и сделает так, что вы получите нужный вам товар в кратчайшие сроки. В заботе о исправной и безопасной работе вашего оборудования и электроприборов приобретение стабилизатора напряжения или реле контроля напряжения – очевидный и рациональный шаг.


Защита домашних электроприборов от скачков и перепадов напряжения: обзор способов, советы

Никто не сможет представить современный мир без электричества, по крайней мере те, кто живут в городах или развитых странах. Если вы читаете эту статью, то электричество у вас точно есть.

На нашем сайте мы уже рассказывали про различные защитные устройства, которые используются в электросетях, а в этой простым языком мы поговорим про общие вещи. Своего рода про необходимую гигиену электричества, которую нужно обязательно соблюдать. Если у вас есть дорогие электроприборы (а сегодня они есть практически у каждого), то эта статья наверняка будет вам полезна. Здесь мы разберемся со всеми основными моментами и поговорим о некоторых нюансах, которые точно нужно знать. Не важно, живете ли вы в квартире, на даче или в частном доме, все это универсально.

Стоит ли думать о защите

Но сперва стоит разобраться, а стоит ли вообще задумываться над дополнительной защитой? В идеальном мире могут быть два состояния: электричество либо есть, либо его нет, но на практике его параметры нередко отклоняются от нормы. Если это незначительные отклонения, то это не страшно, есть даже так называемые стандартные отклонения, на которые рассчитаны большинство электроприборов.

Но есть и экстремальные значения из-за разных причин, о которых мы расскажем ниже и вот как раз они несут серьезную угрозу.

А может быть будет достаточно обычных автоматов (многим известен их устаревший тип – «пробки»)? Во многих квартирах или домах именно они являются единственной защитой от отклонений в электросети, но не стоит думать, что они являются стопроцентной защитой. На самом деле, электрический импульс вполне может успеть пройти через него до срабатывания защиты, а то и вывести автомат из строя. Да, во многих случаях автоматического выключателя будет достаточно, поэтому это электротехническое устройство и является обязательным, но существует немало вариантов, когда его не хватит.

Поэтому в любом случае нужно подумать о дополнительной защите. К сожалению, проблемы могут возникнуть в любой электросети и что самое плохое, возникают они всегда внезапно. А в результате вы получите неработающие электроприборы, что случается не так уж и редко.

Не слишком приятно будет потерять дорогостоящий компьютер, например. Да, понятно, что люди редко хотят тратить деньги на неявную угрозу, это наше знаменитое «авось», но в данном случае дополнительная защита будет стоить значительно дешевле потенциальных потерь.


Виды проблем с напряжением

Но перед тем, как рассмотреть защитные устройства, коротко поговорим о проблемах, которые могут возникнуть в электросети. Здесь мы ограничимся описанием самих проблем, а о причинах вы можете прочитать в других материалах на нашем сайте.

Пониженное напряжение

В основном речь идет о повышении напряжения, но пониженное напряжение также достойно упоминания. В принципе, если у вас современная бытовая техника, то у нее будет импульсный блок питания, поэтому пониженное напряжение не будет представлять никакой проблемы. Более того, зачастую современные электроприборы делают универсальными, для использования в любой стране, поэтому они могут стабильно работать при диапазоне напряжения от 100 до 240 вольт.

Проблемы будет только с теми электроприборами, которые не имеют импульсных блоков питания, то есть, обычно это устаревшие модели. Они не будут выдавать необходимую мощность, а в отдельных случаях даже перестанут работать. Впрочем, такое бывает очень редко.

Повышенное напряжение

Тут уже много вариантов, есть как постоянное повышенное напряжение (выше определенных стандартов), которое может со временем привести к поломке электроприборов, так и кратковременные скачки, которые представляют особую опасность. Тут выделяют следующие типы перенапряжений в электрической сети:

Коммутационные – возникают в том случае, если в параметрах или схеме цепи произошли внезапные изменения. Причин у них может быть много, степень перенапряжения также может быть разной, от незначительной, до очень серьезной. Могут иметь как разовый, так и постоянный характер.

Грозовые. Происходят после удара молнии в линию электропередач, это происходит не очень часто, но этом самый опасный вариант, от которого обычные способы защиты (вроде автоматов) не помогут вообще никак. Крайне опасно для всех электрических приборов, которые подключены к электросети.

Квазистационарные. У них несколько причин, могут продолжаться от пары секунд до нескольких минут, величина перенапряжения также может быть разной. Поэтому в отдельных случаях они опасны для всех электроприборов, в других случаях они не представляют серьезной угрозы.

Это основные типы, впрочем, кто-то может заметить, что мы указали не все (аварийные, импульсные, индуктивные), но нужно понимать, что эту статью мы пишем не для электриков, которые это и так знают, а вариантов классификаций перенапряжений довольно много. Основной смысл тут в том, что причины, параметры перенапряжение и их последствия могут быть совершенно разными. Например, сравнивать перенапряжение в электросети из-за включения большого количества электроприборов с ударом молнии никакого смысла не имеет, в первом случае сработает автомат, во втором он никак не поможет.

Способы защиты от перенапряжения

Итак, чтобы защитить домашние электроприборы, нужно справиться с перенапряжением. Оно бывает разных параметров, поэтому и возможных вариантов защиты несколько. Ниже мы расскажем о всех, но отметим, что самая лучшая защита это комбинирование средств, но при этом совсем уж в паранойю впадать не стоит. То есть, не нужно увешивать всю квартиру или дом защитными устройствами, это будет явно лишним. Про эти защитные устройства у нас есть отдельные статьи, поэтому здесь поговорим достаточно коротко, про основные моменты.

Сетевые фильтры

Один из самых простых и доступных вариантов, многие их путают с двойниками, тройниками и т.д., но по сути это моноблок с розетками, оснащенный выключателей. Отличается наличием катушек индуктивности и конденсаторов, подобная конструкция стоит дешево, хотя и дороже, чем обычный тройник или удлинитель. Сетевые фильтры способны защищать электроприборы от не самых серьезных скачков, вплоть до 400 или 500 вольт и с током до 15 А. Могут предохранять от более серьезных значений, тут уже нужно смотреть на характеристики конкретного устройства, но в целом, это простой и доступный вариант, который защитит от незначительных перенапряжений.

Незначительных – это если сравнивать с ударом молнии или серьезным скачком из-за какой-либо аварии, для некоторых электроприборов подобные скачки могут быть очень значительными. Правда стоит отметить, что многие современные электроприборы оснащены блоками питания, которые и так защищают от подобных скачков. Но даже если так, вместо обычного удлинителя все же лучше купить именно сетевой фильтр. Это не панацея, но вещь весьма и весьма полезная. Кроме того, они фильтруют высокочастотные помехи, имеют предохранитель, который отключит питание при достижении определенной нагрузки.


Реле напряжения

Это РКН или УЗМ. Смысл их в том, что они отключат подачу электроэнергии в том случае, если напряжение вышло за заданные рамки. Эти реле в схеме подключают после входного автомата, то есть, они защищают от того, с чем автомат не справился. Плюсы их в том, что они срабатывают за несколько миллисекунд (этот параметр может отличаться), компактны, могут отображать текущие показатели электрического тока и их диапазон значительно шире, чем у сетевых фильтров.

Выдерживают нагрузку до 60 А.

Достаточно эффективно защищают от скачков напряжения до определенных пределов (указывается в характеристиках), но не защищают от серьезного импульсного перенапряжения, а также никак не обеспечивают стабильное напряжение. Проще говоря, если напряжение будет скакать, но не выйдет за пределы допустимых значений, то устройство не сработает. Правда обычно задается такое значение, которое позволяет отключить подачу электроэнергии до того момента, как напряжение станет фатальным для электроприборов.

Устройство защиты от импульсных перенапряжений

Устройство защиты от импульсных перенапряжений (УЗИП) предназначены для защиты от импульсных перенапряжений, как понятно из их названия. Это может быть варистор или газовый разрядник, а также комбинация этих двух типов. Про УЗИП мы писали отдельную и подробную статью, где рассматривали подробно принцип работы этого прибора, его устройство и разбирались, как их выбирать. Достоинства их в том, что они защищают от любых импульсных перенапряжений, даже от удара молнии, срабатывают они очень быстро, а к сети подключаются параллельное.

Но есть и минусы, как и реле защиты, УЗИП не защищает от постоянного повышенного напряжения, его задача это срабатывать при серьезных импульсах. Также ему требуется полноценное заземление, а после срабатывания он не восстановит подачу электроэнергии автоматически. Кроме того, УЗИП довольно дорогие (если рассматривать надежные и качественные модели), а также они имеют определенный ресурс. Интересно, что постоянное повышенное напряжение может повредить самому УЗИП. Но в целом, это самый надежный способ защититься от самого опасного для домашних электроприборов видов перенапряжения в сети.

Расцепитель

Расцепитель – компактное устройство, которое отключает электроприбор (это может быть даже вводной автомат), если напряжение превысило допустимое. Есть модели, которые будут срабатывать если напряжение стало ниже допустимого предела. Они достаточно надежны, у них высокий ресурс, стоят недорого, но не защищают от импульсных перенапряжений, а также не могут автоматически восстанавливать подачу электричества. Наиболее эффективен если произошел перекос фаз (в трехфазной сети) или был разрыв нулевого провода.

Стабилизатор напряжения

Стабилизатор корректирует параметры напряжения, приводя их в норму. Строго говоря, защитным устройством он не является, он просто стабилизирует напряжение, при этом только в рамках допустимых пределов. Стабилизатор сам должен быть защищен от импульсных перенапряжений. Их минусы в том, что они дороги (если рассматривать нормальные модели с хорошим ресурсом работы), занимают место. Стабилизатор напряжения имеет смысл покупать в том случае, если в электросети есть проблемы постоянного характера, но при этом они находятся в тех пределах, с которыми это устройство способно работать. Если параметры всегда в норме, то никакого смысла в стабилизаторе нет, напомним, он не является защитой.


Как обеспечить полную защиту

Итак, мы разобрались, какие защитные устройства в принципе существуют. Это не все варианты, мы рассмотрели основные, которые применяют чаще всего. Но в самом начале мы писали, что использовать их все не нужно и это действительно так. А что тогда выбрать? На деле в большинстве случаев нужно два защитных устройств. Во всех случаях необходим УЗИП, который защитит от самых опасных и серьезных перенапряжений. Его класс зависит от места установки, но про это мы рассказывали в отдельной статье, поэтому здесь повторяться не будем, ссылку на нее найдете выше.

В квартире к УЗИП добавляют расцепитель перенапряжения, это довольно эффективная комбинация. Если речь идет про загородный дом или дачу, то тут лучше выбрать УЗИП и реле напряжения, подобная схема способна защитить от всех проблем. При использовании двух защитных устройств сетевые фильтры не обязательны, особенно если у вас современные приборы, но лишними не будут, в принципе, можно купить и их, разница в цене по сравнению с обычными удлинителями будет не слишком значительной.

Конечно, нужно не только купить защитные устройства, но и правильно их подключить. Если вы не знаете, как это сделать самостоятельно, то придется вызвать электрика. В любом случае, по стоимости все это будет совершенно несопоставимо с потенциальными потерями в среднестатистической квартире, где довольно много электроприборов. Конечно, если у вас дача, где только осветительные приборы, да старенький телевизор, то в данном случае можно и не тратиться на дополнительную защиту, хотя тот же УЗИП мы все равно рекомендуем обязательно установить.



Способы защиты бытовых приборов от скачков напряжения

Перепады напряжения и прочие неполадки в электросетях отнюдь не редкость. Они могут привести к выходу из строя дорогостоящей техники и даже угрожать жизни и здоровью людей. Для предотвращения подобных последствий на рынке имеются различные устройства защиты электрической сети, применяемые в зависимости от характера неполадок.

В этой статье вы узнаете: что собой представляют перепады напряжения и каковы их причины; Какие существуют устройства защиты сети и в каких случаях используются.

Разделы статьи

  • 1 Когда нужен стабилизатор, а когда реле?
  • 2 Какие преимущества и недостатки есть у этих приборов?
  • 3 Какие приборы в зоне риска?
  • 4 Методы защиты электроники
  • 5 Советы: как защитить бытовые приборы
  • 6 Спасут ли пробки или автоматы?
  • 7 Основные причины возникновения скачков напряжения в сети
  • 8 Как уберечься
    • 8.1 Реле контроля напряжения
    • 8.2 Стабилизаторы напряжения
  • 9 Выбор РН
  • 10 Установка РН
  • 11 Способы защиты от скачков напряжения
    • 11.1 Сетевой фильтр
    • 11.2 Реле защиты РКН и УЗМ
    • 11.3 Стабилизаторы
    • 11.4 Устройства защиты от импульсных перенапряжений (УЗИП)
    • 11.5 Датчик повышенного напряжения (ДПН)
  • 12 Стабилизатор напряжения в щиток: установка
  • 13 Защита трехфазных сетей с помощью стабилизатора

Когда нужен стабилизатор, а когда реле?

Это зависит от того, насколько часто у вас бывают перепады напряжения. Следует учитывать, что реле не сможет отрегулировать напряжение — повысить или понизить его. Данный прибор сможет только отключить напряжение при резком его скачке.

Поэтому, если перепады напряжения происходят постоянно, то в таком случае больше подойдет стабилизатор. Такой прибор обеспечивает стабильное напряжение, а также защищает технику от поломок и излишне высоких скачков. В отличие от реле он не отключает подачу энергии, а лишь выравнивает напряжение до 220 вольт.

Реле напряжения позволяет автоматически отключать сеть при перепадах напряжения. Данное устройство полностью обесточивает проводку и возобновляет подачу электричества тогда, когда в сети нет никаких скачков. С помощью реле можно постоянно контролировать входное напряжение. Если напряжение превысило допустимые пределы, то реле отключит нагрузку, пока напряжение в сети не стабилизируется.

Стабилизатор напряжения. Фото: Shutterstock.com

Вопрос-ответ

Так ли выгодна энергосберегающая бытовая техника?

Какие преимущества и недостатки есть у этих приборов?

Электронная схема реле быстрее реагирует на скачки напряжения, поэтому данное устройство эффективней справляется с защитой бытовой техники от поломок при резком снижении или повышении напряжения. Реле — достаточно компактный прибор, его размеры позволяют разместить прибор в любом месте в квартире. К преимуществам также можно отнести стоимость прибора. Реле дешевле стабилизатора. К недостаткам реле напряжения следует отнести то, что данное устройство не устраняет колебаний напряжения, поэтому для максимальной защиты необходимо установить не только его, но еще и стабилизатор.

Стабилизаторы, как и реле, обеспечивают защиту приборов от недостаточного напряжения или перенапряжения. Они могут сглаживать небольшие скачки и колебания напряжения, а подключенные через них приборы продолжают работать. Недостатком стабилизатора является его громоздкость. Чтобы установить такой прибор необходимо наличие свободного пространства, а поскольку прибор еще и нагревается, то ему необходимо дополнительное пространство для охлаждения. Кроме этого, стоимость такого прибора выше, чем реле.

Реле контроля напряжения. Фото: Кадр youtube.com

Какие приборы в зоне риска?

Критическим считается 250 В и выше (для однофазной сети).

В электроприборах скачок выше этого показателя приводит к нагреву проводки и элементов устройств, что существенно снижает сроки их эксплуатации.

В имеющих магнитные трансформаторы, индукционные катушки, электромагнитные или микроволновые излучатели приборы (микроволновках, индукционных варочных панелях, индукционных котлах отопления) при повышении напряжения существенно растет мощность магнитного или индукционного потока. Это приводит к поломке приборов. В устройствах с электродвигателями и компрессорами (холодильники, стиральные машины, пылесосы, электрические насосы, кондиционеры, сплит-системы, кухонные миксеры, мясорубки, кофемолки) скачок напряжения резко увеличивает нагрузку на подвижные части этих приборов, на обмотки и контакты электродвигателей. Результат – также поломка. В электронных приборах и схемах управления высокое напряжение уничтожает элементы электронных плат, а скачок выше 300-400 В может привести к взрывам конденсаторов и других емкостных элементов, к перегреву электрических проводников и короткому замыканию. Как результат – не только поломка, но и воспламенение.

Методы защиты электроники

При выборе техники стоит помнить, что в доме/квартире для её полноценной работы должна быть хорошая проводка и электроэнергия. Не должно быть колебаний в напряжении.

Справка! Для зарубежных моделей норма — 190-242 вольт, для отечественных — 170-242 вольт.

Частые перебои напряжения приводят к тому, что минимально допустимым напряжением для электрических устройств становится 170-180 Вт, а максимальное — 250 и выше Вт. Из-за этого оборудование может сломаться и некорректно работать.

Из-за таких неполадок из строя может выйти реле холодильника, телевизор или компьютер. Чтобы защитить свои приборы от поломки, следует хорошо проверить электрику в доме. Ведь частые скачки напряжения могут быть из-за контактов, которые отходят.

Если перепады происходят не по вашей вине, а из-за неполадок на электростанциях, лучше всего запастись специальными розетками с предохранителем, которые помогут избежать скачка электричества.

Советы: как защитить бытовые приборы

Защита электрических приборов от перегрузок, станет гарантией их долгой работы. Первое, на что нужно обращать внимание при покупке товара — есть ли в нём встроенная защита. Чаще всего в бытовые приборы производитель уже укомплектовывает дополнительную защиту, чтобы избежать неисправности из-за перепадов электричества.

Однако далеко не все модели имеют альтернативную защиту. Поэтому для её защиты нужно приобрести дополнительное стабилизирующее оборудование. Оно поможет правильно распределить поток электричества.

Важно! Качественный стабилизатор обойдётся в несколько раз дешевле, чем ремонт бытовой техники.

Прибор с малой мощностью можно дополнить сетевыми фильтрами с мощностью до 200 Вт. Для мощных моделей (холодильник, стиральная машина и т. д.) потребуется стабилизатор на 220 Вт.

Чтобы обезопасить электротехнику от поломки из-за скачков напряжения, используйте дополнительные фильтры на входе и стабилизаторы. Они обеспечат качественную работу приборов и помогут предотвратить перепады электричества.

Спасут ли пробки или автоматы?

Долгое время в домах использовались «пробки»: плавкие предохранители, защищающие от скачков напряжения. На смену им пришли современные и более удобные автоматы (автоматические выключатели). На сегодняшний день в большинстве квартир это единственные средства защиты от неполадок в сети.

Пробки и автоматические выключатели позволяют защититься от короткого замыкания, перегрева проводки и возгорания при перегрузке. Однако мощный электрический импульс может успеть пройти через автомат и вывести технику из строя. Такое случается, например, в следствие удара молнии. То есть обычные пробки не могут обеспечить полноценную защиту от перепадов напряжения.

Основные причины возникновения скачков напряжения в сети

Скачки напряжения могут отличаться по величине отклонения от нормы, по своей продолжительности и динамике возрастания/убывания в зависимости от причин их возникновения:

  • Большая нагрузка на сеть. Одновременное подключение большого числа электроприборов при недостаточной мощности сети приводит к нестабильности напряжения. Это может быть заметно, например, как мерцание лампочек или внезапное выключение электроприборов. Данное явление встречается часто, особенно по вечерам;
  • Мощный потребитель по соседству. Случается, если рядом находятся промышленные объекты, торговые центры, офисные здания с мощной вентиляционной системой и так далее.
  • Обрыв нулевого провода. Нулевой провод выравнивает напряжение у потребителей электроэнергии. При его обрыве (сгорании, окислении) часть потребителей получат повышенное напряжение (а другие заниженное), что с высокой вероятностью приведет к выходу из строя незащищенной электротехники.
  • Ошибки при подключении. Например, если были перепутаны нулевой и фазный провода;
  • Плохая проводка. Сбои возникают из-за изношенности проводки, использования некачественных материалов и неправильно выполненных монтажных работ.
  • Удар молнии. Попадание молнии в линии электропередачи может вызывать стремительный скачек напряжения в тысячи вольт. Представляет особую опасность, так как средства защиты не всегда успевают сработать.

Как уберечься

В быту используются два типа устройств для защиты электроприборов.

Реле контроля напряжения

Недорогое, компактное устройство. Оно не устраняет колебаний напряжения, а работает как предохранитель, автоматически отключая приборы при перепадах напряжения. Такие реле полностью обесточивают проводку и возобновляют подачу электричества при стабилизации напряжения (проверка напряжения происходит автоматически раз в несколько секунд). Подбираются в зависимости от мощности защищаемых приборов.

Выбирать реле напряжения необходимо с 20 – 30% запасом по мощности. То есть, если автомат на счетчике рассчитан на 25 А, рекомендуется установить реле напряжения на 32 А или 40 А.

В зависимости от типа используемой электросети реле бывают одно-, двух- и трехфазные.

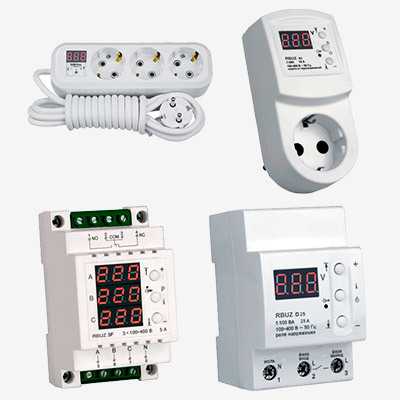

По способу установки бывают:

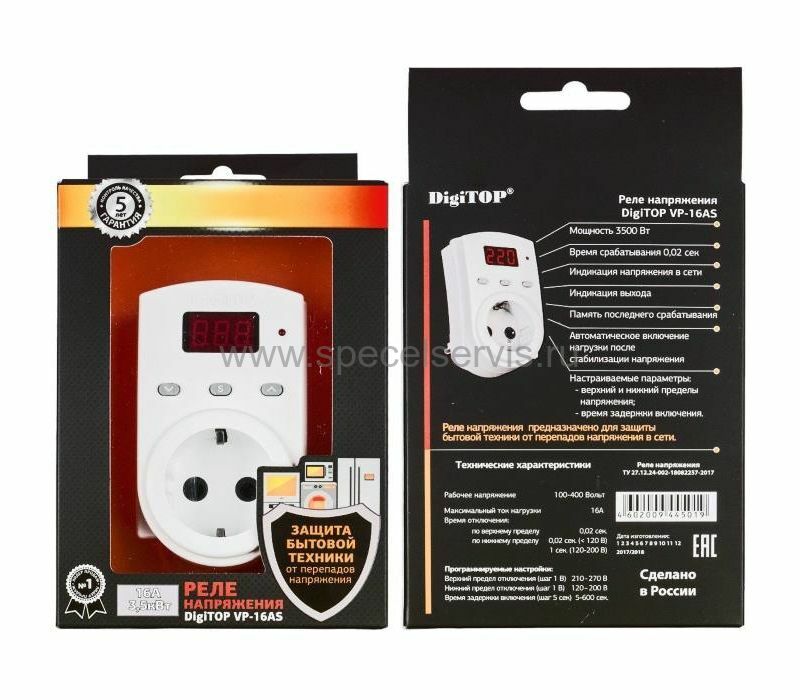

Розеточные. Устанавливается непосредственно в розетку и зачастую используется для защиты одного прибора. Разновидностью являются реле-удлинители с несколькими розетками.

Цена – от 300 грн.

Щитковые. Предназначены для установки в распределительном шкафу на DIN-рейки. Такие реле могут защитить не только несколько приборов, но и весь дом или квартиру.

Цена – от 335 грн.

Для удобства эксплуатации и надежности защиты реле контроля напряжения могут оснащаться дополнительными функциями:

  • дисплей – наглядно отображает параметры напряжения;
  • регуляторы верхнего и нижнего предела напряжения – позволяют настроить реле под конкретный прибор;
  • таймер – можно задать время включения прибора после его принудительного отключения реле, позволит сохранить настройки (стиральная машина, кондиционер) или исключит частое включение/выключение приборов с компрессорами (холодильник, морозильная камера, кондиционер).

Стабилизаторы напряжения

Они стоят стоят дороже, чем реле, и занимают больше места. А также греются, поэтому требуют дополнительного пространства для охлаждения. При этом в отличие от реле стабилизатор нормализует напряжение до 220 В, а при критическом еще и отключит подачу электричества. После стабилизации напряжения устройство возобновит подачу тока.

  • сетевые – рассчитаны на одно или несколько отдельных устройств и подключаются к обычной розетке;
  • магистральные – используются для питания всех энергопотребляющих устройств в помещении (в том числе могут подключаться осветительные приборы). Они подключаются непосредственно к электромагистрали и имеют мощность 4 кВт и выше.

При покупке стабилизатора нужно учитывать суммарную нагрузку от подключенной к нему техники. Для правильного подсчета необходимо учитывать полную мощность электроприборов (активную и реактивную), которая исчисляется в ватт-амперах (ВА) и указывается в инструкции к технике.

В сетях с номинальным напряжением 220 В применяется однофазный стабилизатор. В сетях 380 В – один трехфазный или три однофазных.

Эти устройства надежно защищают технику, сглаживают перепады, при этом электроприборы продолжают работать даже при напряжении в сети 180-250 В (в зависимости от модели).

Основная масса стабилизаторов – напольные, хотя есть и модели, которые можно крепить на стены.

Выбор РН

Выбирая реле, чтобы защитить домашнюю сеть, достаточно знать номинал электрического тока, который способен пропускать через себя вводной автоматический выключатель. Если, к примеру, пропускная способность выключателя равна 25А (что соответствует потребляемой мощности – 5,5 кВт), то рабочие характеристики РН должны быть на ступень выше – 32А (7 кВт). Если выключатель рассчитан на 32А, то реле должно выдерживать ток в 40 – 50А.

loaпоьзователь FORUMHOUSE

Я для такого случая взял реле на 40 А, при вводном автомате 25/32 (стоит первый, но уставка увеличится).

Некоторые люди выбирают марку РН, опираясь на суммарную потребляемую мощность. Это не совсем правильно. Ведь реле, способное выдерживать ток в 32А, может спокойно работать как при нагрузке в 7 кВт, так и при гораздо большей мощности потребления. Только во втором случае в рабочую схему РН необходимо встраивать специальный магнитный контактор. Но об этом в следующем разделе.

Установка РН

Стандартная схема установки РН в распределительный щиток показана на рисунке. Это наиболее простая защита от скачка напряжения.

Работы по установке РН следует производить только при отключенном вводном выключателе!

Как видим, все просто: реле контроля устанавливается сразу после электрического счетчика и подключается к фазному проводу, через который осуществляется электроснабжение всего дома. При скачке за пределы выставленного (регулируемого) диапазона реле отсоединяет внешнюю питающую сеть от внутренней электропроводки, и выполняется защита от скачков напряжения в квартире и в доме.

РН, вмонтированное в панель щитка, занимает минимум пространства на DIN-рейке.

Vitichekпользователь FORUMHOUSE

К любому реле лучше ставить контактор, хоть производители и пишут, что РН выдерживает большие токи. Контактор имеет большие контакты и меньшее сопротивление.

Это устройство помогает разгрузить контакты РН, самостоятельно разъединяя силовую линию от общей сети бытовых потребителей. Реле контроля, в момент недопустимого перенапряжения, лишь подает команду на отключение. После этого электромагнитная катушка контактора разъединяет силовые контакты, соединяющие внешнюю и внутреннюю сети. Схема подключения в этом случае будет следующей:

Система защиты от перепада напряжения.

Способы защиты от скачков напряжения

В зависимости от характеристик скачка напряжения и природы его возникновения используются различные устройства защиты. Рассмотрим основные из них:

Сетевой фильтр

Простое и доступное решение для защиты маломощного оборудования. Обычно представляет собой удлинитель или моноблок с вилкой, розеткой (или розетками) и выключателем с индикацией подачи питания. Следует отличать сетевые фильтры от обычных удлинителей, которые не имеют защиты, но очень похожи по виду. Защищает от скачков до 400 — 500 вольт, а ток нагрузки не может превышает 5 — 15 А.

Справка. С технической стороны сетевой фильтр представляет собой нехитрую систему из нескольких конденсаторов и катушек индуктивности. При этом блоки питания большинства современных электроприборов уже имеют в своем составе схемы, выполняющие аналогичную функцию. То есть на практике сетевые фильтры часто выполняют роль простого удлинителя с дополнительной защитой от скачков в сети.

Реле защиты РКН и УЗМ

Устройство прерывает подачу электроэнергии, если напряжение выходит за пределы допустимых значений. После возвращения напряжения в установленные рамки подача восстанавливается (автоматически или в ручную в зависимости от модели). Устройство подключается после входного автомата.

Основные достоинства РКН и УЗМ:

  • Скорость срабатывания в несколько миллисекунд;
  • Выдерживает нагрузку от 25 до 60 А;
  • Небольшие размеры и удобный монтаж;
  • Достаточные диапазоны максимального и минимального напряжения;
  • Отображение показателей электрического тока в реальном времени;

Прибор эффективен для защиты от разрыва нулевого провода и умеренных скачков напряжения. Однако реле не могут обеспечить стабильное напряжение и защитить от импульсного скачка, вызванного ударом молнии.

Расцепитель минимального-максимального напряжения (РММ)

Устройство защищает от высокого и низкого напряжения. Эффективен в случае разрыва нулевого провода и перекоса фаз в трехфазной сети, но не защищает от высоковольтных импульсов.

Прибор отличается небольшими размерами, простотой установки и доступной ценой.

Обратите внимание. РММ не оснащен функцией автоматического включения, что может привести к порче продуктов в холодильнике, остановке отопления помещений в зимний период и подобным проблемам.

Стабилизаторы

Приборы используются для «сглаживания» подачи электроэнергии в сетях, склонных к нестабильной работе. Эффективны в случае падения мощности, но могут не справиться с высоким напряжением.

К достоинствам прибора относятся: длительный срок эксплуатации; быстрое срабатывание; поддержание напряжения на стабильном уровне. Главным недостатком стабилизаторов является высокая цена.

Устройства защиты от импульсных перенапряжений (УЗИП)

Используются для защиты от быстрых мощных скачков напряжения, как правило вызываемых ударом молнии в линию электропередач. Выделяют два вида подобных устройств:

  • Вентильные и искровые разрядники. Устанавливаются в сетях высокого напряжения. В случае импульсного перенапряжения в устройстве происходит пробой воздушного зазора, фаза замыкается на заземление, разряд уходит в землю;
  • Ограничители перенапряжения (ОПН). В отличие от разрядников имеют небольшой размер и используются в частных домах. Внутри установлен варистор. При обычном напряжении ток через него не течет, но в случае скачка происходит возрастание тока, что позволяет снизить напряжение до нормальной величины.

Датчик повышенного напряжения (ДПН)

Используется вместе с УЗО (устройство защитного отключения) или дифференциальным автоматом. ДПН определяет превышение установленной нормы напряжения, после чего УЗО размыкает цепь.

Источники бесперебойного питания (ИБП)

ИБП объединяет в себе функции сетевого фильтра и стабилизатора (кроме резервного типа), но помимо этого позволяет технике работать еще какое-то время после отключения электропитания. Бесперебойники бывают трех типов: резервные, интерактивные и с двойным преобразованием.

Резервный вариант — самое простое и дешевое решение. Он пропускает ток через LC-контур, как в хороших сетевых фильтрах, а если необходимое напряжение отсутствует, осуществляется переключение на аккумуляторы. К недостаткам резервных бесперебойников можно отнести задержку при переключении на батареи (5 – 15 миллисекунд).

Интерактивные ИБП оснащены ступенчатым стабилизатором, позволяющим поддерживать надлежащее напряжение на выходе без использования батарей, что увеличивает срок их службы. Такие источники бесперебойного питания годятся для ПК и значительной части бытовой техники.

Бесперебойникис двойным преобразованиемпреобразуют полученный переменный ток в постоянный, а на выходе подают снова переменный с необходимым напряжением. Аккумуляторные батареи при этом все время подключены к сети, переключение не производится. ИБП данного типа отличаются более высокой стоимостью, в то же время создают больший шум при эксплуатации и сильнее нагреваются. Применяются в основном для требовательного к надежности питания оборудования: серверов, медицинское оборудования.

Стабилизатор напряжения в щиток: установка

Устанавливать стабилизатор рекомендуется вблизи силового щитка в соответствии со следующей схемой.

Встраивать стабилизатор (как и РН) в общую схему следует непосредственно после счетчика. Ведь эти устройства тоже являются потребителями, следовательно, перед прибором учета их устанавливать нельзя.

Защита трехфазных сетей с помощью стабилизатора

Сразу скажем, что трехфазные стабилизаторы призваны защитить исключительно трехфазные потребители. Если же к вашему дому подходит трехфазное питание, то для создания устойчивого напряжения во внутренней сети целесообразно устанавливать на каждую фазу отдельный однофазный стабилизатор.

Подобный подход позволит существенно снизить ваши затраты (3 стабилизатора мощностью 5, 7 и 10 кВт всегда дешевле одного устройства, рассчитанного на 30 кВт). К тому же, при просадке напряжения на одной из фаз, трехфазное устройство обесточит весь дом. Это конструктивная особенность стабилизатора, ориентированного на защиту трехфазных электродвигателей.

способы защиты, реле и датчики

Перепады в сети – не новость для большинства потребителей электроэнергии. Подобные «сюрпризы» не лучшим образом влияют на электроприборы, иногда даже провоцируют их сгорание. Поэтому нужна хорошая защита от скачков напряжения 220В для дома. Можно выбрать готовый аппарат или сделать простейшее устройство своими руками.

Содержание

  1. Причины скачков напряжения
  2. Виды изменений в сети
  3. Как правильно защитить бытовую технику
  4. Реле контроля напряжения
  5. Стабилизатор напряжения
  6. ИБП (источник бесперебойного питания)
  7. Датчик перепадов напряжения
  8. Помощь сетевого фильтра
  9. Как выбрать оптимальную защиту для дома
  10. Система защиты своими руками

Причины скачков напряжения

Существует много причин природного, аварийного и техногенного характера для скачков напряжения в электросетях

Основными провоцирующими факторами для перепадов напряжения в сети являются:

  • Одномоментная нагрузка от нескольких мощных приборов. Чаще это происходит зимой, когда жильцы многоквартирного дома или поселка подключают электро-конвекторы.
  • Плохое качество электрического оборудования или монтаж проводки/разводки с ошибками.
  • Погодные условия — шквальный ветер, гром, гроза, молнии.
  • Неправильная эксплуатация электроприборов.
  • Проведение сварочных работ при условии подключения аппарата к сети дома.

Во всех приведенных случаях могут наблюдаться как скачки напряжения, так и его падение.

Виды изменений в сети

График допустимых показаний отклонения в сети

Выделяют несколько типов скачков напряжения:

  • Отклонения. Здесь подразумевается изменение амплитуды, длительность каждой из которых составляет больше 60 сек. Причем есть нормально допустимое и предельно дозволенное отклонения. Во втором случае нормой считается показатель не больше 10% от нормального.
  • Колебания (падение напряжения). Здесь амплитуда меняется в меньшую сторону и составляет до 60 сек. Также нормальным считается показатель до 10% от оптимального.
  • Перенапряжение. Это резкое увеличение тока выше отметки 242 Вольт. Длительность таких скачков до 1 сек.

Скачки напряжения — это небольшие, но протяженные изменения в сети, либо предельно высокие, но кратковременные перепады. В последнем случае их называют импульсными.

Как правильно защитить бытовую технику

Не стоит недооценивать важность защиты от скачков напряжения. Регулярные перепады в сети приводят в неисправное состояние электронику точного оборудования, выводят из строя реле и двигатели холодильников, морозильных камер. Часто даже способствуют сгоранию техники. Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами.

Реле контроля напряжения

Реле контроля напряжения трехфазное ZUBR 3F, 5А

Такая защита от повышенного напряжения позволяет мгновенно отключать все приборы от сети. Устройство контролирует параметры Вольт и при их резком повышении блокирует подачу питания к бытовой технике. После того как сеть стабилизирует свою работу, аппарат снова включается в работу и запускает технику.

Различают точечные реле (вилки и переходники), а также устройства по типу автомата для установки на DIN-рейку к распределительному щитку. В первом случае аппараты контролируют и защищают отдельные бытовые приборы. Так сказать, являются индивидуальными. Второй вариант — это надежный автомат защиты от перепадов напряжения в сети для всего дома.

Реле напряжения не является стабилизатором. Не стоит путать его с этим типом оборудования. Реле только отслеживает уровень напряжения и при необходимости производит обрыв цепи до нуля.

Стабилизатор напряжения

Релейный стабилизатор напряжения

Такая защита по напряжению предполагает изменение параметров по Вольтам до тех пор, пока они не будут приведены к нормальному состоянию. К примеру, стиральная машина или телевизор, подключенные через стабилизатор, работают всегда на одном напряжении. Если аппарат улавливает резкий скачок, то пропускает к бытовой технике лишь нормальный показатель 220-230 В.

Главные технические параметры стабилизаторов — время реакции на скачок, точность стабилизации, диапазоны входного напряжения и уровень издаваемого шума.

Все устройства такого типа делят на несколько видов:

  • Релейные. Самые дешевые виды стабилизаторов. Имеют низкий уровень мощности. Если и используются до сих пор, то на отдельные бытовые устройства.
  • Электромеханические (их еще называют сервоприводными). Рабочие характеристики подобных аппаратов мало отличаются от стабилизаторов релейных. Единственная разница между первыми и вторыми – чуть более высокая цена.
  • Электронные. Подобные устройства собирают на базе симистора или тиристора. Такие стабилизаторы отличаются хорошей мощностью, долговечностью, точностью реакции на скачки напряжения. При максимально быстром своем действии электронные устройства обеспечивают надёжную защиту от перепадов напряжения.
  • Электронные двойного преобразования. Подобные стабилизаторы — самые дорогие из всех. При этом они хорошо защищают как отдельные бытовые приборы, так и всю электросеть в доме. Выделяют одно- и трехфазные устройства. Первые применяют в быту. Вторые — на крупных промышленных, коммерческих объектах. Стабилизаторы двойного преобразования способны сглаживать резкие перепады в диапазонах от 90 до 380 Вольт с отменной точностью.
Электромеханический Электронный Двойного преобразования

Для частного дома лучше покупать именно инверторный стабилизатор.

ИБП (источник бесперебойного питания)

Источник бесперебойного питания (ИБП) APC Back-UPS CS 650VA/400W

Главная задача ИБП — не защита от высокого напряжения, а обеспечение автономного резервного электроснабжения при резких и непродолжительных отключениях энергии. Подобные аппараты особенно нужны в частных домах, если в поселке остро стоит проблема частого отключения света.

Есть также разновидность источника бесперебойного питания с функцией стабилизатора. Если случится резкий высокий скачок напряжения, такой ИБП способен мгновенно переключиться на резервное питание и выровнять параметры Вольт в сети до оптимальных.

Датчик перепадов напряжения

Сетевой фильтр MOST EHV 2м (белый)

Это небольшое устройство, так же как и реле, контролирует скачки напряжения в сети. Но его монтируют сразу с УЗО (устройством защитного отключения). Если датчик выявляет нарушение сетевых параметров, он провоцирует утечку тока. В этом случае УЗО обнаруживает её и отключает питание на дом в аварийном режиме.

Помощь сетевого фильтра

Это устройство является хорошей защитой светодиодных ламп от перегорания и любой другой бытовой техники. Внешне напоминает переходник-удлинитель на несколько розеток. В сетевые фильтры встраивают автоматический выключатель или плавкий предохранитель. Если в сети случится резкая перегрузка, прибор просто обрубит цепь.

Также для защиты светодиодов можно использовать специальное устройство от импульсных перенапряжений.

Как выбрать оптимальную защиту для дома

Выбор в пользу того или иного устройства для защиты от сетевых перепадов стоит делать, основываясь на главной проблеме и условиях эксплуатации аппарата:

  • Если в доме нормальное электроснабжение со стабильным напряжением, но при этом часто отключают свет, лучше отдать предпочтение источнику бесперебойного питания.
  • Если электричество есть постоянно, но отмечаются скачки напряжения, желательно на всю сеть поставить стабилизатор. Или хотя бы подключить самые дорогие виды техники через сетевые фильтры.

Оптимальным решением будет установка обоих видов устройств. Они способны взаимно дополнять друг друга.

Самым современным устройством считается источник бесперебойного питания с двойным энергопреобразователем ON-LINE. Он способен в режиме реального времени стабилизировать напряжение в широких диапазонах. Если свет отключают, устройство автоматически переключается на работу аккумуляторных батарей — работает как автономный генератор.

Система защиты своими руками

Схема устройства защиты от перепадов напряжения

При желании можно самостоятельно сделать простейшее устройство для защиты холодильника от перепадов в сети. Для этого можно взять стандартный трансформатор от старого ТВ в качестве основы.

Нужно последовательно включить с первичной обмоткой одну из имеющихся вторичных. Первичную подключают к сети при помощи предохранителя. Затем к соединенным последовательно вторничной и первичной обмоткам подводят нагрузку.

Очень важно к концу первичной обмотки подсоединить начало вторичной. Если не соблюсти этот принцип, напряжение на вход будет уменьшенным, а не увеличенным. В качестве испытания прибора можно параллельно соединить две стандартные лампочки на 98 Вт.

Готовое устройство, собранное таким способом, подключают к сети. Здесь нужно проверить напряжение на вход и выход. Если устройство перегревается, нужно заменить трансформатор на более мощный. По этой схеме собирается простейший бытовой стабилизатор для квартиры своими руками.

Презентация по технологии “способы защиты электроприборов от скачков напряжения”

Содержание

  1. Типы стабилизаторов
  2. Феррорезонансные
  3. Симисторные
  4. Релейные
  5. Сервоприводные
  6. Причины и последствия перенапряжения
  7. Молниезащита от перенапряжений
  8. Приборы защиты от импульсных перенапряжений
  9. Принцип работы и характеристики
  10. Причины скачков напряжения
  11. Устройства для решения проблемы
  12. Основные виды АПФ
  13. PF 431
  14. PF 451
  15. Параметры установки АПФ
  16. Общие настройки трехфазного реле
  17. Как выставить время повторного отключения
  18. Как провести настройку перекоса фазы
  19. Устройство защиты от перенапряжения в квартире: стабилизатор
  20. Причины и последствия перенапряжения
  21. Защита электроприборов с помощью стабилизатора напряжения
  22. Перепады напряжения – неизбежность?
  23. Альтернативный вариант — реле контроля напряжения в сети

Типы стабилизаторов

Различают феррорезонансные, симисторные, релейные стабилизаторные электроприборы и сервоприводные стабилизаторы.

Феррорезонансные


В системе трансформатор-конденсатор использует эффект феррорезонанса. Выполняют стабилизацию параметров в выбранном диапазоне нагрузок. Малораспространенный тип из-за сложностей внедрения в бытовые системы электоснабжения и высокой стоимости.

Преимущества:

  • точность срабатывания;
  • длительный срок эксплуатации;
  • быстродействие;
  • надёжность работы.

Недостатки:

  • громоздкость;
  • искажение синусоидальности;
  • малый диапазон нагрузок;
  • невозможность работы в режиме ХХ и перегрузе.

Симисторные


Принцип действия – срабатывание сигнала по релейному типу. Разъединение цепи осуществляется симисторами.

Преимущества:

  • при получении сигнала стабилизаторы способны к быстрому коммутированию;
  • отсутствие шума;
  • плавность регулировки.

Недостатки
:

  • завышенная стоимость;
  • ступенчатая регулировка.

Релейные


Используются для предохранения электроаппаратов малой мощности. Прибор включает в себя силовое реле и автотрансформатор. При изменении параметров внешней сети происходит срабатывание релейного элемента и переключение обмоток автотрансформатора.

Преимущества
:

быстродействие.

Недостатки
:

  • ступенчатость регулировки;
  • невысокая точность срабатывания;
  • искажение синусоидальности.

Сервоприводные


Устроены по схеме реостата. Электропривод при изменениях параметров электросети перемещает подвижные контакты на обмотке автотрансформатора до необходимого положения.

Преимущества:

  • высокая чувствительность электроприбора к нарушению параметров сети;
  • отсутствие синусоидальных искажений;
  • плавность управления.

Недостатки
:

  • низкая надёжность;
  • медленное срабатывание электроники.

Автоматический стабилизатор напряжения

Причины и последствия перенапряжения

Сетевое перенапряжение может быть чревато поломкой дорогостоящих приборов. Есть несколько факторов, по которым величина напряжения в сети резко меняется:

Современные приборы, работающие от электросети, создаются с учётом возникновения небольшого перенапряжения. Если его величина не превосходит 1000 В, то благодаря встроенной защите поломки не случаются
. Но в случаях когда перепад превышает установленную норму, наступает короткое замыкание, проявляющееся в перегреве проводов, пробоях изоляционной оболочки, появлению искр. Подобная ситуация весьма опасна для человека.

Молниезащита от перенапряжений

Защитные системы против грозовых разрядов могут быть устроены разными способами, в зависимости от технических условий.

1.

Первый вариант предполагает внешнюю молниезащиту, устанавливаемую дома (рис. 1). В этом случае допускается максимальная сила удара молнии непосредственно в элементы самой системы. Расчетная величина такого тока составит примерно 100 кА. Защититься от мощного импульса при перегрузке возможно с помощью комбинированного УЗИП, который устанавливается внутрь вводного электрического щита и действует как выключатель. Одно такое устройство защитит все оборудование, находящееся в доме.

В другом случае внешняя молниезащита отсутствует, а напряжение подается к дому по воздушной линии (рис. 2). Молния ударяет в опору ЛЭП с расчетным током, проходящим через УЗИП, величиной тоже 100 кА. Защитить электрооборудование от мощного импульса помогут специальные устройства с защитой, размещаемые во вводном щите, на стене здания или на самом столбе, в месте ответвления линии. При использовании распределительного щита, защита организуется по такой же схеме, как и в предыдущем варианте.

2.

Если же УЗИП устанавливается на столбе, то нецелесообразно применять дифференциальные устройства 3 в 1, поскольку на участке от столба до здания возможно появление наведенных, то есть, повторных перенапряжений. Поэтому будет вполне достаточно прибора класса 1+2, а при расстоянии до дома свыше 60 метров, внутри дома в главный щит дополнительно устанавливается УЗИП 2-го класса.

И, наконец, третья ситуация, когда питание дома подается через подземный кабель, в том числе и в сети 380 В, а внешняя молниезащита тоже отсутствует (рис. 3). Максимум, что может случиться – появление наведенных импульсных перенапряжений. Ток молнии не попадет в сеть даже частично. Величина расчетного импульсного тока составляет около 40 кА. Чтобы защитить электрооборудование достаточно УЗИП 2-го класса, установленного во вводный электрический щит.

3.

Приборы защиты от импульсных перенапряжений

Используются для защиты приборов. Состоят из сменного индикатора и тепловой защиты. Применяются для предотвращения всплесков, вызванных: грозой, работой трансформатора, коротким замыканием. Импульсы, вызванные молнией, достигают десятки киловольт с длительностью сотой части микросекунд. Именно для предотвращения такого рода всплесков и нужны быстродействующие приборы, такие как УЗИП.

Принцип работы и характеристики

Действие устройства основано на использовании варистора, обладающего нелинейной вольт-амперной характеристикой, то есть на изменении его проводимости. Изделия комплектуются сменными варисторными модулями с индикаторами состояния, отображающими износ элемента.

Недостатком УЗИП является то, что после того, как они срабатывают один раз, им понадобится некоторое время, чтобы вернуться в рабочее состояние. Это не позволяет защищать устройства при многократном повторении всплесков сигнала в течение короткого времени. При защите используют три класса устройств:

  1. Класс 1. Защищает от прямых попаданий ударов молний. Монтируются на входе в дом. Характеризуются импульсным сигналом с амплитудой волны 25—100 кА и длительностью фронта 350 мкс.
  2. Класс 2. Защищает от перенапряжений из-за переходных процессов в электросетях. Характеристики импульсного сигнала соответствуют амплитуде 15—20 кА и длительности 20 мкс. Именно они имеют в своём составе сменные индикаторы. Общепринято, что зелёный соответствует рабочему состоянию, а при его смене на оранжевый цвет требуется замена.
  3. Класс 3. Применяется для домов уже с имеющейся системой молниезащиты, а также с воздушным подводом электролинии. Устанавливаются вблизи защищаемого оборудования и характеризуются параметрами волны 1,2/50 мкс.

При использовании защите всех трех ступеней одновременно к расположению УЗИП, предъявляются требования в удалении друг от друга. Устройство первого класса располагается от второго на расстоянии не менее 15 метров, между приборами второго и третьего классов промежуток должен составлять пять метров. Если требуемую длину выдержать невозможно, дополнительно в линию включается согласующее устройство. Оно представляет собой активно-индуктивную нагрузку, равную сопротивлению провода. Соблюдение этих требований позволит правильно реагировать устройствам защиты на изменения в сети. УЗИП характеризуются такими параметрами:

  • Номинальное рабочее напряжение. Это величина напряжения, на которое они рассчитаны при нормальных условиях работы, единица измерения вольт (В).
  • Время срабатывания. Характеризует скорость реакции на всплеск уровня сигнала, в среднем составляет 50 нс.
  • Максимальный разрядный ток. Определяется классом устройства.
  • Рабочий диапазон температур. Характеризуется температурой, при которой обеспечивается правильная работа устройства, среднее значение от -40°C до +80°C.
  • Уровень защиты по напряжению, единица измерения киловольт (кВ).
  • Класс защиты. Не ниже IP 20.
  • Количество полюсов. Выпускаются от одного до четырёх.
  • Способ монтажа. Предназначены для установки на din-рейку.

https://youtube.com/watch?v=RSNZemhfXpk

Причины скачков напряжения

Существует много причин природного, аварийного и техногенного характера для скачков напряжения в электросетях

Основными провоцирующими факторами для перепадов напряжения в сети являются:

  • Одномоментная нагрузка от нескольких мощных приборов. Чаще это происходит зимой, когда жильцы многоквартирного дома или поселка подключают электро-конвекторы.
  • Плохое качество электрического оборудования или монтаж проводки/разводки с ошибками.
  • Погодные условия — шквальный ветер, гром, гроза, молнии.
  • Неправильная эксплуатация электроприборов.
  • Проведение сварочных работ при условии подключения аппарата к сети дома.

Во всех приведенных случаях могут наблюдаться как скачки напряжения, так и его падение.

Устройства для решения проблемы

В современном мире существует множество различных устройств для защиты от перенапряжения в сети, которые несложно подключить своими руками. Изделия могут эффективно справляться не только с перепадами напряжения, но и со сверхтоками, которые также губительно влияют на домашнюю проводку.

Среди наиболее полезных для применения в доме и квартире выделяют:

  1. Стабилизатор. Является своего рода предохранителем, который контролирует напряжение в сети и в случае его предельно допустимого отклонения, отключает электричество в доме. К примеру, на своем опыте могут сказать, что стабилизатор не раз спасал нашу бытовую технику от перепадов, вызванных сварочными работами, проходящими вблизи. Устройства имеют диапазон от 150 В и до 240 В (как пример). Как только значение выйдет из данного диапазона, аппарат выключится. В то же время, когда все стабилизируется, устройство защиты снова включится. О том, как подключить стабилизатор напряжения. мы рассказывали в соответствующей статье!
  2. Реле. Вы наверняка не раз сталкивались с данными устройствами, которые являются миниатюрной версией стабилизатора. Чаще всего реле напряжения используется для защиты от перенапряжения одного определенного агрегата, к примеру, компьютера. Работает по такой же схеме, как и предыдущий вариант. Может быть представлен в виде электрической вилки (к примеру, ЗУБР), удлинителя и отдельного аппарата (всем известный Барьер), которое крепится на DIN-рейку щита. О том, как выбрать реле напряжения мы рассказывали в отдельной статье.
  3. Устройство защитного отключения. Широко применяется для защиты сети в домашних условиях, что вызвано высоким качеством работы и небольшой стоимостью. УЗО должно работать в паре со специальным датчиком ДПН, который будет подавать сигнал на отключение, если обнаружит перенапряжение в сети. Вместо этого можно использовать альтернативный вариант для защиты дома — устройство защиты многофункциональное. О том, как работает УЗМ-51М и как его подключить, мы рассказали в отдельной статье.
  4. Источник бесперебойного питания. Опять-таки, на своем опыте подтвержу его эффективность. Более десяти раз ИБП спасал мой компьютер от резкого выключения при срабатывании стабилизатора. «Бесперебойник» имеет небольшую стоимость, поэтому купить такой вариант защиты от перенапряжения при наличии ПК крайне необходимо.
  5. УЗИП. От импульсных напряжений (возникают во время грозы и могут вывести технику из строя) можно защититься, установив в доме УЗИП. Данный аппарат является достаточно популярным на сегодняшний день и широко применяется как в быту, так и на производстве. Более подробно о том, что такое УЗИП и как он работает, мы рассказали в отдельной статье, с которой настоятельно рекомендуем ознакомиться. Следует отметить, что УЗИП могут также называть модульными ограничителями перенапряжения (ОПН).

Купив все эти устройства для защиты от перенапряжения в сети 220 и 380 Вольт можно не беспокоиться о том, что пострадает бытовая техника, электропроводка и главное – Ваша жизнь в опасной ситуации.

Видео пример срабатывания ДПН и УЗО

Основные виды АПФ

В современных сетях нашей страны наиболее распространены модели переключателей PF 431 и PF 451. Рассмотрим их более подробно.

PF 431

Этот прибор обеспечивает надежную защиту бытовой аппаратуры от скачков напряжения на фазных жилах. Он может устанавливаться вместе с кондиционерами, холодильниками и морозильными камерами, компьютерами, системами сигнализации и видеонаблюдения и другой аппаратурой, которая должна непрерывно снабжаться электроэнергией.

Устройство работает по следующему принципу. Ко входу АПФ подключается трехфазное напряжение, к выходу – однофазная сеть с параметрами 220В, 50Гц. Прибор осуществляет контроль выходной разности потенциалов, и если она выходит за установленные пределы, подключает линию к фазной жиле, параметры которой соответствуют норме. При этом контроль за приоритетным проводником, которым для этой модели является L3, не прекращается.

Когда напряжение на ней нормализуется, происходит обратное подключение. Если разность потенциалов на L3 стабильна, переподключения питания на резервные фазы происходить не будет.

PF 451

Это устройство предназначено для обеспечения стабильности питания однофазных линий. Оно используется с различной бытовой аппаратурой, как и PF 431, и работает по аналогичному принципу, который незачем описывать повторно. Основная разница между ними заключается в том, что у PF 451 приоритетная фаза отсутствует. Поэтому для подключения всегда выбирается линия с оптимальными показателями напряжения.

Принцип работы и монтаж электроцепи на основе переключателя фаз на видео:

Параметры установки АПФ

Для моделей этих устройств характерны нижеперечисленные установочные параметры:

Предельное напряжение (верхнее и нижнее)

Показатель максимального напряжения наиболее значим, и важно правильно его подобрать, не ошибившись при настройке. Если он слишком низок, то прибор будет постоянно срабатывать, а если подобранное значение слишком велико – неизбежен перегрев внутренней проводки, что может привести к пожару.
Приоритетная фаза АПФ

Если перепады напряжения на ней отсутствуют, аппарат не будет переключаться на другие линии. При перепадах питание линии будет переключено на другой проводник, но вместе с тем аппарат продолжит контролировать приоритетную жилу. Когда разность потенциалов на ней нормализуется, нагрузка переключится обратно.
Время включения. Этим термином обозначается период задержки после исчезновения напряжения на всех токоведущих проводниках. По истечении его устройство вновь попытается включить питание.

Время возврата. Это интервал после переключения питания с приоритетной жилы на резервную, по истечении которого прибор произведет проверку основной фазы, и если ее параметры будут в норме, переключит снабжение линии электроэнергией на нее. Если приоритетный проводник не готов к подключению нагрузки, повторная проверка будет произведена через тот же временной промежуток.

Общие настройки трехфазного реле

Чтобы реле контроля напряжения 3-фазное работало, нужно осуществить некоторые настройки. После подключения прибора к электрической цепи к нему подают питание, и на дисплее появляется информация:

  • Если изображение на дисплее мигает, это говорит об отсутствии напряжения.
  • Появление черточек обозначает нарушение чередования фаз или отсутствие одной.
  • При длительном мигании дисплея следует заподозрить отсутствие подключения контактора.

Настроить трехфазное реле контроля напряжения можно двумя встроенными кнопками, на них изображены треугольники. Они размещаются с правой стороны устройства:  верхняя кнопка с треугольником вверх, а нижняя – вниз. Чтобы получить максимальный предел отключения, нужно нажать на верхнюю кнопку. Она задерживается на несколько секунд. После этого в центральном экране появляется цифра с отображением заводского уровня. Кнопку нужно нажимать до тех пор, пока не появится нужное значение. После настроек в течение десяти минут прибор будет автоматически запрограммирован.

Как выставить время повторного отключения

С правой стороны дисплея находится кнопка управления с нарисованными часами. Ее нужно нажать и держать, пока не появится заводское значение. Временной интервал составляет 15 секунд. Это значит, что после нормализации напряжения прибор вновь включит электроэнергию через этот отрезок времени.

Показатели можно уменьшить. Достаточно нескольких нажатий на верхнюю или нижнюю кнопку, чтобы появились необходимые параметры.

Как провести настройку перекоса фазы

Для настройки необходимо одновременно нажать на обе треугольные кнопки. После этого на дисплее можно увидеть 50В. Это значит, что питание в сеть не будет подаваться, когда перекос фаз достигнет этого значения. Чтобы уменьшить или увеличить параметр, нужно выставить время одной из кнопок.

Устройство защиты от перенапряжения в квартире: стабилизатор

Для того, чтобы обеспечить равномерную подачу напряжения к определенному прибору или линии в квартире или доме, используют специальные устройства (стабилизаторы напряжения). В настоящее время, существует несколько видов стабилизаторов.

Виды стабилизаторов:

  • Магниторезонансные;
  • Ступенчатые или дискретные;
  • Электромеханические.

Стабилизаторы напряжения, удобно применять в нескольких случаях: дом находится в частном секторе, а электричество подается от подстанции старого образца. По каким – либо причинам, нет необходимости выполнять электромонтажные работы.

Магниторезонансные стабилизаторы, являются самыми старыми образцами. Работа данных трансформаторов основывается на электромагнитном насыщении сердечника или дросселя. Стоит отметить, что достойным вариантом их назвать трудно, так как эти приборы зачастую маломощные, сильно искажается синусоидальная кривая напряжения на выходе. По сравнению с другими образцами, данный вид очень шумен при работе и при частом превышении напряжения быстро выходит из строя.

Ступенчаты стабилизаторы, по своей сути гораздо надежнее магниторезонансных. Работа данных приборов происходит следующим образом: при помощи ключей, происходит переключение обмоток трансформатора, а выравнивание напряжения происходит ступенчато. Из – за того, что при работе данного трансформатора, напряжение выравнивается очень быстро, его удобно использовать для подключения холодильников, стиральных машин и других устройств и агрегатов оснащенными электродвигателями.

Регулировка напряжения в электромеханических трансформаторах происходит при перемещении щетки по обмотке устройства. Данный прибор, является самым практичным из всех представленных, так как напряжение выравнивается очень плавно, при работе отсутствуют помехи, и намного ровнее выходное напряжение.

Причины и последствия перенапряжения

Сетевое перенапряжение может быть чревато поломкой дорогостоящих приборов. Есть несколько факторов, по которым величина напряжения в сети резко меняется:

  • Неверное соединение проводов в щите. Случается это чаще всего из-за банальной невнимательности. Если подлежащие соединению провода были перепутаны, это приведёт к возникновению скачка.
  • Разрыв нулевого провода. Именно он отвечает за то, чтобы в сети было правильное ровное напряжение без перепадов. Его разрыв непременно повлечёт за собой сбой, при котором один участок электрической цепи получит 220 В, а другой — 380 В.
  • Просчёт операторов. В процессе работы на подстанциях иногда специалисты производят несогласованное регулирование подаваемого тока.
  • Электропитание от одной линии. Такие линии обладают заводом очень большой величины. Когда всё оборудование, подключённое к ней, одномоментно запускается, внутри сети происходит резкий подъём тока.
  • Природные факторы. В первую очередь к таким факторам относится гроза. Разряд молнии, попадающий в линию электропередач, провоцирует импульсное напряжение, достигающее десятков тысяч вольт. Чтобы не нарушить работу электрических приборов в такой ситуации следует в обязательном порядке обесточивать их во время грозы либо заранее позаботиться об установке молниезащиты.

Современные приборы, работающие от электросети, создаются с учётом возникновения небольшого перенапряжения. Если его величина не превосходит 1000 В, то благодаря встроенной защите поломки не случаются. Но в случаях когда перепад превышает установленную норму, наступает короткое замыкание, проявляющееся в перегреве проводов, пробоях изоляционной оболочки, появлению искр. Подобная ситуация весьма опасна для человека.

Защита электроприборов с помощью стабилизатора напряжения

Электрический стабилизатор — это прибор, который поддерживает на выходе стабильное напряжение при его изменении на входе в допустимых пределах. Прибор может иметь различную мощность и обеспечивать стабильное электропитание всего дома, либо отдельных потребителей.

Стабилизатор прекрасно справляется с коррекцией медленно меняющегося пониженного или повышенного напряжения. В зависимости от принципа работы он компенсирует резкие скачки или импульсы перенапряжения в разной степени.

В современных агрегатах имеется функция отключения подачи питания, когда его уровень в сети принимает предельные значения. После возвращения входного напряжения к допустимой величине электроснабжение восстанавливается.

При этом прибор не защищает от грозового перенапряжения.

Из рассмотренных нами устройств стабилизатор является наиболее дорогим. Читайте статью

Перепады напряжения – неизбежность?

Наши жилые дома запитываются по трехфазной системе. К дому подходит четыре провода: три фазовых и один нулевой. Если замерить напряжение между любым фазовым и нулевым проводами, то всегда будет 220 В, если между двумя фазовыми проводами – всегда получим 380 В. В связи с тем, что состояние щитовых оставляет желать лучшего, когда нулевой провод отходит, остается то напряжение, которое есть между двумя фазами, то есть 380 В.

Обрыв нуля в трехфазной сети часто вводит в заблуждение: провод обрывается, а напряжение не исчезает, а наоборот, увеличивается. Это и есть причиной резких перепадов напряжения, точнее, скачков высокого напряжения, которые приводят к порче элекроприборов, электропроводки, а также риску пожара. Можно ли от этого защититься?

Существует ряд вариантов защиты от высокого напряжения и несколько причин, из которых мы рассмотрели только одну. Идеальным решением было бы обновить всю энергосистему не только в квартире, но и во всем доме. Однако в многоквартирных домах это проблематично, кроме того, помимо обрыва нулевого проводника, существуют и другие причины резкого скачка напряжения вверх:

  • Удар молнии в линию электропередачи.
  • Разрыв проводов от падения на линию электропередач дерева.
  • Ошибки в настройке общего электрощитка.
  • Одновременное включение или отключение большого количества электроприборов.

Не от каждого случая можно защититься превентивными мерами, поэтому применяют специальные устройства, которые реагируют на скачок и своевременно предотвращают тот вред, который может быть нанесен в результате скачка.

Альтернативный вариант — реле контроля напряжения в сети

Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.

Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.

При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.

Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.

Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.

Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.

Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.

Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.

Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.

При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.

В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.

Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.

Как защитить свой дом от скачков напряжения

Свяжитесь с нами отдел новостей Подписывайся Часто задаваемые вопросы Найдите свою ставку

Рэйчел Дати, 25 февраля 2021 г.

В мире, где люди очень зависят от своих мобильных телефонов, компьютеров и других электронных устройств, предотвращение скачков напряжения важнее, чем когда-либо прежде.

Скачки напряжения могут не только временно помешать вам пользоваться любимыми бытовыми приборами и устройствами, но и уничтожить их в мгновение ока.

В этой статье мы рассмотрим влияние скачков напряжения — причины их возникновения и способы защиты дома от скачков напряжения в будущем.

Что такое скачок напряжения?

Скачок напряжения — это внезапный всплеск напряжения электричества, проходящего через ваш дом. Они могут возникать по разным причинам, от включения фена до удара молнии в трансформатор.

Хотя скачки напряжения обычно длятся доли секунды, они могут привести к необратимому повреждению бытовой техники и электронных устройств в вашем доме. Такие предметы, как зарядное устройство для ноутбука, камера слежения и телевизор, могут быть серьезно повреждены, если не мгновенно уничтожены скачком напряжения. В других случаях небольшие повторяющиеся скачки напряжения могут медленно разрушать ваши приборы с течением времени, что может быть причиной того, что некоторые устройства в вашем доме таинственным образом перестают работать.

Что вызывает скачок напряжения?

Распространенное заблуждение о скачках напряжения состоит в том, что они могут возникать только в экстремальных погодных условиях. Однако, по данным Национальной ассоциации производителей электрооборудования, 60-80% всех скачков напряжения вызваны внутренними источниками в доме. Вот пять основных причин скачков напряжения:

  • Потребление слишком большой мощности от одного электрического тока : Это может произойти, если вы подключаете слишком много устройств или чрезмерно используете удлинители.
  • Молния : Сила удара молнии может легко повредить электрическую систему вашего дома и вывести из строя ваши приборы.
  • Неисправная и/или оголенная проводка : Поврежденные провода имеют низкое электрическое сопротивление, поэтому любой проводящий материал может вызвать скачок тока в проводе до небезопасного уровня.
  • Внезапное восстановление подачи электроэнергии : Когда электричество в доме восстанавливается после отключения, внезапный скачок напряжения может вызвать скачок напряжения.

Как защитить свой дом от скачков напряжения

Скачки напряжения могут стоить домовладельцам сотни и тысячи долларов на замену бытовой техники. Следуйте этим советам, чтобы узнать, как защитить свой дом от скачков напряжения.

Установка сетевого фильтра для всего дома

Универсальный сетевой фильтр — лучшая защита от скачков напряжения. В отличие от удлинителей меньшего размера, которые подключаются к настенной розетке, эти устройства защиты от перенапряжения жестко подключены к электрической коробке вашего дома и могут эффективно предотвращать воздействие на такие устройства, как ваши компьютеры, холодильники и интеллектуальные устройства.

Если вы не обладаете высокой квалификацией в области электромонтажных работ, мы рекомендуем, чтобы электрик профессионально установил для вас сетевой фильтр для всего дома.

Проверка неисправной или оголенной проводки

Поврежденные провода являются открытой площадкой для скачков напряжения. Тем не менее, может быть трудно увидеть состояние ваших проводов, не видя гипсокартона. Вот несколько явных признаков неисправности электропроводки в вашем доме:

  • Мерцание, гудение или приглушение света
  • Настенные розетки обуглены, сожжены или из них идет дым
  • Запах гари или необычные запахи

Обращение с оголенными проводами может привести к поражению электрическим током . Прежде чем прикасаться к оголенным или обгоревшим проводам, проконсультируйтесь с электриком.

Отключение электроники во время грозы

Когда молния ударяет рядом с электрическим столбом, она может повысить электрическое напряжение на миллионы вольт и вызвать такой сильный скачок напряжения, что он может вывести из строя большинство устройств защиты от перенапряжения. Во время сильной грозы обязательно отключайте дорогостоящие электроприборы, такие как компьютер и телевизор.

Используйте устройства защиты от перенапряжения

Пытаетесь свести к минимуму скачки напряжения при ограниченном бюджете? Самый простой способ борьбы с небольшими скачками напряжения — это подключить чувствительную электронику, такую ​​как компьютер, мобильный телефон и телевизор, к розетке или защитному фильтру. Это предотвратит попадание избыточного напряжения на вашу электронику в случае скачка напряжения. Ознакомьтесь с нашими советами по розеткам и удлинителям для получения дополнительной информации.

Защитите себя от нестабильности тарифов на энергию. NOPEC предлагает конкурентоспособные тарифы на электроэнергию и природный газ, а также различные фиксированные и переменные продукты, соответствующие вашему бюджету и потребностям. Проверьте цены здесь.

Теги: Советы по энергопотреблению, энергоэффективность
Категории: Энергоэффективность

Как предотвратить скачок напряжения?

Как предотвратить скачок напряжения?

18 января 2022 г.

Вы, вероятно, никогда не задумывались о том, как скачок напряжения может повлиять на ваш дом и электронику, но важно принять меры для его предотвращения. Скачки напряжения случаются, когда электричество выходит из-под контроля и начинает течь по проводке в вашем доме. Скачки напряжения могут привести к всевозможным повреждениям приборов и электроники, которые подключены к розетке или удлинителю. Вы всегда должны помнить об этих скрытых опасностях, когда подключаете любое устройство. Это особенно верно для тех, которые используют чувствительные схемы, такие как компьютеры, телевизоры, стереосистемы, холодильники и кондиционеры. Вот несколько советов о том, как защитить свой дом от скачков напряжения.

Купить сетевой фильтр

Сетевой фильтр необходим в любом доме с электронными устройствами. Сетевой фильтр подключается к розетке и имеет ряд подключаемых модулей для вашей электроники. Он защитит ваши устройства от скачков напряжения и скачков напряжения, оберегая их от повреждений.

Устройство защиты от перенапряжений — это небольшая инвестиция, которая может сэкономить вам много денег в долгосрочной перспективе. Если ваш телевизор или компьютер повреждены из-за скачка напряжения, возможно, вам придется их полностью заменить. Сетевой фильтр может помочь предотвратить это, и он стоит намного меньше, чем замена поврежденного устройства.

При покупке устройств защиты от перенапряжения важно найти устройство с трехконтактной вилкой, включающей заземляющий провод. Это поможет защититься от скачков напряжения и сохранить вашу технику в безопасности. Кроме того, избегайте использования двухконтактных переходников для трехштырьковых вилок, если в розетках в вашем доме нет розеток для трех штырьков. Это распространено в старых домах, но вы не сможете должным образом защитить свою электронику с помощью двухконтактных розеток, даже если вы используете сетевой фильтр. В этой ситуации разумно обратиться к квалифицированным электрикам для замены розетки.

Держите электронику подальше от бытовой техники

Если у вас есть прибор с двигателем, например холодильник или кондиционер, держите любую электронику, подключенную к той же розетке, как можно дальше от него. Электронные устройства могут создать скачок напряжения, который может повредить прибор.

Вам следует избегать включения таких приборов, как фены и микроволновые печи, одновременно с компьютером, телевизором или стереосистемой. Эти элементы потребляют много электроэнергии и повышают риск скачков напряжения. Кроме того, не подключайте телевизор к розетке, управляемой настенным выключателем.

Будьте внимательны к своим схемам

Если у вас дома много электронных устройств, возможно, вы захотите приобрести сетевой фильтр с большим количеством вилок. Это поможет равномерно распределить электроэнергию и предотвратит чрезмерное энергопотребление какого-либо устройства и возникновение скачков напряжения.

Цепи могут быть перегружены, если к ним одновременно подключено слишком много устройств. Если какое-либо из этих устройств выключено или отсоединено от сети, устройство защиты от перенапряжения обнаружит, что потребность в мощности больше не требуется, и распределит ее поровну между оставшимися элементами.

Следите за своими приборами

Если ваши приборы начинают вести себя странно, например, они не включаются или издают странный шум, это может быть признаком скачка напряжения. Выключите всю электронику в вашем доме и отсоедините ее от сети, пока ее не проверит профессионал.

Иногда прибор начинает перегреваться при скачке напряжения. Немедленное выключение устройства и отсоединение его от сети поможет предотвратить повреждение.

Разберитесь с электрическими розетками вашего дома

Важно понимать разницу между стандартной розеткой (двойного напряжения) и прерывателем цепи замыкания на землю (GFCI). Розетка GFCI предназначена для защиты от поражения электрическим током, вызванного влагой, а стандартная розетка — нет. Розетки GFCI следует использовать в любых местах, которые могут подвергаться воздействию воды. Это включает в себя ванные комнаты, кухни и открытые пространства.

Если вы чувствуете, что ваши розетки небезопасны, вы можете проверить их с помощью простого тестера цепи. Это небольшое устройство подключается к розетке и загорается, если в данный момент через него проходит питание. Если вам неудобно выполнять какую-либо электрическую работу самостоятельно, вы можете нанять электрика, который приедет и проверит розетки за вас. Если вы находитесь недалеко от Сиэтла и окрестностей Пьюджет-Саунд и вам нужны какие-либо услуги по обслуживанию электрооборудования, обратитесь в Brennan Electric.

Правильно используйте удлинители

Удлинители

удобны для питания приборов, которым в противном случае потребовалась бы удаленная розетка. Тем не менее, их следует использовать только экономно и с осторожностью. Если вам нужно использовать удлинитель для подачи питания на устройство, сделайте это, но отключите его, когда устройство не используется. Это особенно важно для праздничных украшений, таких как фонари, которые также должны использовать удлинитель, разработанный специально для использования на открытом воздухе.

Проверьте шнуры питания на наличие повреждений

Шнуры питания со временем изнашиваются и повреждаются. Если вы заметили, что ваши шнуры горячие, от них исходит неприятный запах или на них есть прогоревшие места, лучше сразу заменить их.

Не перегружайте розетку

Если к розетке подключено слишком много вещей, это может вызвать скачок напряжения. Старайтесь использовать только один или два высоконагруженных прибора одновременно и убедитесь, что между ними и стеной достаточно места. По крайней мере, убедитесь, что между вашими приборами и стенами достаточно места, чтобы поместилась ваша рука. Если у вас одновременно подключено несколько высоконагруженных устройств, скачок напряжения может привести к пожару.

Также важно обращать внимание на шнуры питания ваших приборов и электроники. Старайтесь держать их как можно ближе к розетке и никогда не накрывайте их коврами или мебелью, потому что это может привести к пожару.

Замена устаревших приборов новыми моделями

Не все приборы одинаковы. Старые или устаревшие приборы могут потреблять больше электроэнергии, чем новые модели, даже если они выключены. Это может привести к повреждению прибора и стать причиной скачков напряжения в доме.

Замените старые приборы, чтобы снизить общее потребление энергии. Если вы не уверены, сколько лет вашим приборам, вы можете найти дату изготовления на наклейке на задней или нижней части устройства.

Используйте интеллектуальный удлинитель

Умный сетевой фильтр — отличный способ экономии энергии при использовании электроники. Это удлинитель с функцией автоматического отключения. Если у вас есть много электроники, которой вы не пользуетесь постоянно, например, принтер или игровая приставка, подключите их к смарт-полосе. Это поможет сэкономить энергию, когда они не используются. Некоторые смарт-полосы даже имеют таймеры, так что вы можете настроить их на отключение в определенное время дня.

Получите помощь от опытной компании

Скачки напряжения могут стать причиной пожара в вашем доме. Знание того, как их предотвратить и реагировать на них, может помочь защитить вас и вашу семью. Если вы живете недалеко от Сиэтла и нуждаетесь в услугах защиты от перенапряжения или любых других электрических услугах, обратитесь в Brennan Electric. В дополнение к защите от перенапряжения мы предлагаем услуги для электрических панелей, освещения, генераторов, детекторов угарного газа и дыма, включая ремонт и установку. Свяжитесь с нашей командой, чтобы получить дополнительную информацию или назначить встречу.

Категории: Электрика

Areas We Serve

  • Allyn
  • Anderson Island
  • Auburn
  • Bainbridge Island
  • Belfair
  • Bellevue
  • Black Diamond
  • Bonney Lake
  • Bothell
  • Bremerton
  • Buckley
  • Burley
  • Burton
  • Лагерь Мюррей
  • Гвоздика
  • Дюваль
  • Эдмондс
  • Enumclaw
  • Everett
  • Fall City
  • Federal Way
  • Fox Island
  • Gig Harbor
  • Hobart
  • Indianola
  • Issaquah
  • Kenmore
  • Kent
  • Keyport
  • Kingston
  • Kirkland
  • Lakebay
  • Lakewood
  • Longbranch
  • Lynnwood
  • Manchester
  • Maple Valley
  • Marysville
  • Mcchord Afb
  • Medina
  • Mercer Island
  • Mill Creek
  • Milton
  • Mountlake Terrace
  • Mukilteo
  • Olalla
  • Pacific
  • Port Gamble
  • Port Orchard
  • Poulsbo
  • Preston
  • Puyallup
  • Ravensdale
  • Redmond
  • Редондо
  • Рентон
  • Рецил
  • Роллингбей
  • Саммамиш
  • Сибек
  • Сихерст
  • Seattle
  • Silverdale
  • Snohomish
  • Snoqualmie
  • South Colby
  • South Prairie
  • Southworth
  • Spanaway
  • Steilacoom
  • Sumner
  • Suquamish
  • Tacoma
  • Tracyton
  • University Place
  • Vashon
  • Vaughn
  • Wauna
  • Woodinville

King County, Snohomish County, Pierce County, Kitsap County, Lewis County, Thurston County, Mason County

Позвоните нам сегодня по телефону 1 (877)-BRENNAN

СПЕЦИАЛИСТЫ ПО ОБСЛУЖИВАНИЮ ЭЛЕКТРОМОНТАЖА

Наши опытные и хорошо обученные электрики вместе с нашим вспомогательным персоналом могут позаботиться обо всех ваших бытовых потребностях в электроснабжении — от неисправных розеток до модернизации панелей. Наша цель состоит в том, чтобы удовлетворить потребности нашего сообщества в электроэнергии, предоставляя услуги, отличающиеся качеством и ценностью, таким образом, чтобы продемонстрировать наш профессионализм и стремление к совершенству. В результате наши клиенты остаются довольными, а наша репутация высоко ценится.

Полное руководство по защите вашего дома от скачков напряжения

Современный образ жизни строится вокруг электрических устройств, от вашего компьютера до холодильника и мобильного телефона, который не может жить без него. Но скачок напряжения или скачок напряжения может представлять значительный риск для ваших приборов и электроники. Скачки напряжения — это не только резкие удары молнии, выбивающие из строя ваш телевизор — они встречаются чаще, чем вы думаете. Современный образ жизни строится вокруг электрических устройств, от вашего компьютера до холодильника и мобильного телефона, который не может жить без него. . Но скачок напряжения или скачок напряжения может представлять значительный риск для ваших приборов и электроники. Скачки напряжения — это не только резкие удары молнии, выводящие из строя ваш телевизор, — они случаются чаще, чем вы думаете.

Чтобы предотвратить возможную поломку устройства, давайте рассмотрим лучшую защиту вашего дома и электронных гаджетов от скачков напряжения всех видов. Как вы скоро узнаете, небольшие вложения помогут защитить вас и ваше оборудование.

Что такое скачок напряжения?

Стандартная бытовая настенная розетка в США обычно обеспечивает питание переменного тока напряжением 120 вольт. Переменный ток таков, как он звучит — ток колеблется или чередуется от 0 до 169вольт. Большинство электроприборов в США прекрасно работают в пределах этих колебаний.

Скачок напряжения, также известный как скачок напряжения или переходное напряжение, происходит, когда электрический ток превышает 169 вольт, часто на очень короткое время (например, миллионные доли секунды). Однако это кратковременное превышение напряжения может повредить электрические устройства. Скачки напряжения случаются независимо от того, где вы живете.

Как скачки напряжения вызывают повреждения?

Повышение напряжения, вызванное скачком напряжения, может вызвать дугу электрического тока в электрических устройствах. Дуга генерирует тепло внутри устройства, что может привести к повреждению его печатных плат и других компонентов.

Возможны и небольшие скачки напряжения, например, когда вы включаете кондиционер. Они могут повреждать ваше устройство по одному маленькому шагу за раз, а затем внезапно в один прекрасный день оно может таинственным образом перестать работать, когда последний скачок напряжения закорачивает цепь. Эти едва заметные небольшие всплески могут сократить срок службы устройства на много лет.

С другой стороны, удары молнии вызывают сильные скачки напряжения, которые могут мгновенно причинить большой ущерб.

У меня есть реферальный код

? Если вас направил другой клиент Amigo Energy, введите его личный реферальный код, чтобы получить кредит. Принять условия.

Как возникают скачки напряжения?

Скачки напряжения происходят по-разному.

Самое зрелищное — это удары молнии во время грозы. Электричество от молнии может попасть в ваш дом через телевизионные кабели, телефонные линии или входящую электрическую линию. Освещение иногда проникает через линии электропередач в ваш дом. Ежегодно в 48 смежных штатах США происходит около 20 миллионов вспышек молний от облака к земле, каждая из которых содержит от 100 миллионов до 1 миллиарда вольт.

Скачки напряжения могут происходить и в доме. Мощные, крупные приборы, такие как кондиционеры и холодильники, потребляют много энергии при включении и выключении. Иногда эта потребность в мощности нарушает подачу электроэнергии во всем доме, вызывая небольшие внутренние скачки напряжения.

Коммунальные предприятия также иногда вызывают скачки напряжения. Компании могут переключать поставки в энергосистему или пытаться устранить неисправность. Перебои в подаче электроэнергии являются частой причиной скачков напряжения. Они случаются, например, когда ветки деревьев касаются линий электропередач, вызывая кратковременное отключение электрической системы. Коммунальные службы могут вызвать скачок напряжения при устранении этих неисправностей.

Как часто происходят скачки напряжения?

Невозможно точно узнать, как часто происходят перебои в питании. Многие небольшие скачки напряжения происходят внутри дома, а более сильные скачки напряжения случаются во время грозы и ударов молнии. Эти большие всплески могут также вызвать перебои в подаче электроэнергии и являются одной из причин, по которой американские компании инвестируют в национальную сеть.

Перебои в подаче электроэнергии отличаются от скачков напряжения; Подробнее читайте в нашем подробном руководстве по отключению электроэнергии.

Какие предупреждающие признаки перегрузки электрической цепи?

источник

Перегруженные электрические цепи потенциально опасны. Вот некоторые признаки, о которых следует помнить: Перегруженные электрические цепи потенциально опасны. Вот некоторые признаки, о которых следует помнить:

  • Ваш блок питания постоянно отключается из-за срабатывания автоматического выключателя
  • Ваш свет мерцает или тускнеет — обратите внимание, если это происходит, когда вы включаете дополнительные приборы и свет
  • Розетки или выключатели, которые нагреваются на ощупь или издают гудящие звуки
  • Запах гари из розеток или выключателей
  • Приборы без питания
  • При прикосновении к выключателям, розеткам или устройствам вы испытываете небольшой удар электрическим током или ощущение покалывания

Каковы признаки того, что произошел скачок напряжения?

Существует несколько признаков того, что устройство испытало скачок напряжения:

  • Устройство не работает, выключено, часы или индикаторы мигают
  • Вокруг устройства или источника питания ощущается горелый, едкий запах
  • Возможно, потребуется сброс устройства защиты от перенапряжений или удлинителя

Что делать после скачка напряжения ?

Скачки напряжения могут привести к хаосу и расходам как для домовладельцев, так и для предприятий. Есть несколько шагов, которые необходимо предпринять после скачка напряжения. Мы также рассмотрим, что вы можете сделать, чтобы лучше защитить свой дом и его технику, прежде чем испытать скачок напряжения.

Кто платит за ущерб от скачков напряжения?

Существует три потенциальных источника оплаты ущерба, нанесенного ураганом: ответственная за это коммунальная компания, страховая компания или вы сами.

Коммунальные предприятия часто несут ответственность за скачки напряжения во время повседневного предоставления и обслуживания электроснабжения. Большинство коммунальных служб возьмут на себя ответственность за ущерб, причиненный их небрежностью. Однако они делают (много) исключений для событий, находящихся «вне» их контроля. Каждая коммунальная компания и обстоятельства разные. Возможно, вам придется уточнить у юриста, может ли эта компания оплатить ущерб, причиненный скачком напряжения в коммунальной компании.

Многие люди прибегают к страхованию жилья, чтобы покрыть расходы, связанные с ущербом от скачков напряжения, но некоторые страховые полисы не покрывают скачки напряжения, или страховое покрытие зависит от того, как и кто причинил ущерб. Для покрытия могут потребоваться специальные меры профилактики, такие как устройства защиты от перенапряжения и подавители. Прежде чем оформлять полис, обязательно внимательно ознакомьтесь с условиями страхования жилья и спросите у страховщиков, застрахованы ли вы, на какую сумму и при каких обстоятельствах.

Вполне возможно, что вы несете ответственность за оплату ущерба, нанесенного вашему дому и электроприборам скачком напряжения. Вот почему так важно защитить весь дом и все ваши устройства от скачков напряжения.

У меня есть реферальный код

? Если вас направил другой клиент Amigo Energy, введите его личный реферальный код, чтобы получить кредит. Принять условия.

Покрывает ли страховка скачки напряжения?

Ваш полис страхования жилья может покрывать расходы на ущерб от скачков напряжения до определенной суммы и при соблюдении определенных условий. Эти условия могут включать в себя то, как и кто вызвал ущерб, были ли приняты достаточные меры защиты от скачков напряжения и многое другое.

Прежде чем оформлять полис, вы должны внимательно прочитать условия страхования жилья. Спросите у страховщиков, застрахованы ли вы от скачков напряжения, на сколько и при каких условиях. У многих страховых компаний есть специальный полис покрытия скачков напряжения, личного имущества или поломки оборудования, который может покрыть ваши потребности. Внимательно проверяйте суммы лимита требований. Некоторые страховщики также не покрывают дома с защитой от перенапряжения, поэтому вам необходимо тщательно проверять каждый полис.

Вы можете многое сделать для защиты своего дома и электронных устройств перед скачком напряжения. Например, вы можете свести к минимуму необходимость полагаться на претензии страховой или коммунальной компании, оборудовав свой дом надлежащей защитой от перенапряжений.

Как предотвратить скачок напряжения Из Повреждение бытовой техники или электронных устройств?

источник

Существует множество простых шагов, которые помогут защитить ваш дом и электроприборы от повреждений, вызванных скачками напряжения. Если вы не уверены в каком-либо из них, обратитесь к квалифицированному электрику, который поможет вам.

Перед осмотром бытовой техники важно убедиться, что в вашем доме нет неисправной электропроводки. Квалифицированный электрик может помочь оценить электропроводку вашего дома.

Следующим шагом является приобретение качественных устройств защиты от перенапряжений, также известных как ограничители перенапряжений или отводы перенапряжения. Эти устройства защиты от перенапряжений направляют скачки напряжения в землю, а не в ваши электронные устройства или через электрическую систему вашего дома.

Имейте в виду, что некоторые скачки напряжения настолько сильны, например, удар молнии в ваш дом, что даже принятие нескольких мер защиты не защитит вас от скачка напряжения.

Какие типы устройств защиты от перенапряжения существуют?

Существует несколько типов устройств защиты от перенапряжений, которые помогают защитить ваш дом от скачков напряжения: устройства защиты от перенапряжений для всего дома; вставные удлинители с защитой от перенапряжения; и ограничитель переходных перенапряжений (TVSS).

Ограничители перенапряжения для всего дома также известны как ограничители перенапряжения, монтируемые на панели. Они предлагают защиту «точки входа», установленную там, где электроэнергия входит в ваш дом, с помощью блока предохранителей. Они защищают бытовые приборы от ударов молнии и скачков напряжения в электросети, тем самым предотвращая прохождение скачков напряжения по всем проводам и кабелям в вашем доме.

Сетевые фильтры для всего дома измеряются в джоулях, а цены варьируются от 70 долларов и выше. Вы должны убедиться, что сетевой фильтр для всего дома, который вы покупаете, покрывает джоули и амперы, необходимые вашему дому. Спросите квалифицированного электрика, если вы не уверены, что нужно вашему дому.

Разветвители с защитой от перенапряжения широко используются в домах. Эти вставные устройства защиты от перенапряжения также измеряются в джоулях. Вы должны убедиться, что удлинитель может справиться с потреблением электроэнергии от приборов, которые вы будете использовать с ним. Цены варьируются, модели более высокого качества и с более высоким джоулем обычно стоят дороже. Не все удлинители имеют защиту от перенапряжения, поэтому всегда тщательно проверяйте перед покупкой.

Устройство подавления скачков напряжения при переходных процессах или (TVSS) также известно как SPD или устройство защиты от перенапряжения. Они подключаются напрямую к настенным розеткам вашего дома. В случае скачка напряжения TVSS или SPD защищает все, что к нему подключено. Некоторые модели будут мигать или издавать шум, чтобы указать на скачок напряжения.

Как можно предотвратить скачки напряжения?

источник

Вы не можете предотвратить скачок напряжения. Однако вы можете защитить свой дом и технику от повреждений, которые могут вызвать скачки напряжения.

Лучший способ защитить вашу технику:

  • Используйте съемные разветвители с соответствующей защитой от перенапряжения
  • Установка сетевого фильтра для всего дома
  • Установите ограничитель перенапряжения при переходных процессах (TVSS)
  • Отключайте все чувствительные электроприборы во время грозы
  • Попросите электрика проверить ваш дом на наличие неисправной проводки

Все ли удлинители имеют защиту от перенапряжения?

Не все удлинители имеют защиту от перенапряжения. Разветвители с защитой от перенапряжения и без нее часто выглядят очень похоже. Оба подключаются к настенным розеткам и обычно предлагают несколько розеток для ваших электрических устройств. Не все удлинители имеют защиту от перенапряжения. Разветвители с защитой от перенапряжения и без нее часто выглядят очень похоже. Оба подключаются к настенным розеткам и обычно предлагают несколько розеток для ваших электрических устройств.

Удлинитель в основном аналогичен подключению устройства к сетевой розетке. Он может иметь автоматический выключатель (выключатель) для отключения питания всех розеток, но не обеспечивает защиты от скачков напряжения. Эти удлинители обычно дешевле, чем с защитой от перенапряжения.

Удлинитель с защитой от перенапряжения имеет встроенную электронику, которая помогает предотвратить повреждение подключенных устройств скачками напряжения. Вы можете узнать, есть ли у вашего удлинителя защита от перенапряжения, посмотрев на его корпусе его номинал в джоулях, который может быть указан как «номинальное значение подавленного напряжения». Если на полосе упоминается защита или подавление, она имеет защиту от перенапряжения. Многие устройства защиты от перенапряжения имеют индикатор «защита» или «защита», который загорается, показывая, что устройство безопасно обеспечивает защиту от перенапряжения.

Как выбрать правильный тип устройства защиты от перенапряжений?

Удлинители с защитой от перенапряжения или устройства защиты от перенапряжения измеряются в джоулях. Вообще говоря, чем больше у него джоулей, тем с большим количеством устройств он может работать.

Джоули важны, когда вы думаете о том, что вы будете подключать к сетевому фильтру. Вам нужно больше джоулей для энергоемких приборов, таких как системы домашнего кинотеатра и кондиционеры.

Убедитесь, что для всех разъемов достаточно места. Вилки для бытовой техники бывают разных форм и размеров, и вы хотите, чтобы они подходили. Кроме того, примите во внимание длину шнура, чтобы вы могли подключать нужные вам устройства, избегая «гирляндного подключения» сетевых фильтров, подключая один сетевой фильтр к другому.

Ищите устройства защиты от перенапряжений, на которые распространяется гарантия. Если скачок напряжения повредит ваши приборы, вы можете потребовать деньги от компании, производящей устройства защиты от перенапряжений.

Промышленники рекомендуют для наилучшей защиты устройство защиты от перенапряжения с напряжением фиксации 400 В или ниже и временем отклика менее одной наносекунды.

Помните: Детали вашего сетевого фильтра со временем изнашиваются. Лучше всего менять сетевые фильтры каждые несколько лет. Некоторые устройства защиты от перенапряжений оснащены индикатором, который загорается, когда устройство защиты работает, поэтому вы узнаете, как только оно перестанет обеспечивать защиту.

Двухуровневая защита от перенапряжения

Двухуровневая защита от перенапряжения включает в себя защиту электрических вводов вашего дома наряду с защитой точки использования.

На практике это означает установку устройства защиты от перенапряжения во всем доме для покрытия входящей линии электроснабжения, входящей телефонной линии, кабеля кабельного телевидения и спутниковой антенны. Вы можете установить одну систему, чтобы покрыть все это, или отдельный протектор для каждой линии. Что бы вы ни выбрали, это покрывает точки входа в здание и поможет уменьшить любой внешний скачок напряжения, который попадает в электрическую систему вашего дома.

Защита точки использования — съемные разветвители с защитой от перенапряжения — обеспечивают дополнительную линию защиты ваших устройств, таких как телевизоры, компьютеры и т. д. Ваша точка входа обеспечивает первую линию обороны. Удлинитель — это вторая защита от перенапряжения, которая еще больше снижает подачу электроэнергии к вашим приборам.

Ни одно устройство или система защиты от перенапряжения не может защитить от всех скачков напряжения. Например, прямой удар молнии в электрическую систему дома может быть слишком сильным для механизмов защиты от перенапряжений. Однако двухуровневая система защиты от перенапряжения должна защищать от большинства скачков напряжения, с которыми вы столкнетесь.

У меня есть реферальный код

? Если вас направил другой клиент Amigo Energy, введите его личный реферальный код, чтобы получить кредит. Принять условия.

Защитите себя и свой дом Пт или Скачки напряжения

Скачки напряжения могут нанести серьезный ущерб вашему дому и электронным устройствам. Установка мер защиты от перенапряжения может защитить вашу собственность как от краткосрочного повреждения, так и от длительного износа.

Инвестиции в системы защиты от перенапряжения могут сэкономить вам деньги, обеспечить безопасную работу ваших электрических устройств и принести больше душевного спокойствия. Электроэнергии требуется всего лишь доля секунды, чтобы потенциально нанести ущерб большим и малым приборам, что приведет к дополнительным расходам и проблемам.

Потратив немного времени на защиту дома от скачков напряжения, вы сэкономите время и деньги в долгосрочной перспективе.

Предоставлено вам amigoenergy

Все изображения предоставлены по лицензии Adobe Stock.
Рекомендуемое изображение:

Как защитить свой дом от скачков напряжения

Содержание

Вы задавались вопросом, как внезапно перестал работать ваш новый смарт-телевизор? Причиной может быть скачок напряжения в доме. Вы никогда не сможете понять, как скачки напряжения могут повлиять на вашу бытовую технику, вмешиваться в работу автоматического выключателя , пока он пробивается ко всем розеткам в вашем доме.

В таком состоянии, если оставить какой-либо прибор включенным в электрическую розетку, он не сможет покончить с внезапным возмущением электричества. Он также может иметь свои корни в вашем доме и постепенно сжигать все электрические гаджеты от вашего рабочего стола до DVD-плеера и холодильника. Таким образом, очень важно понимать, что такое скачки напряжения и как предотвратить скачки напряжения дома.

Что такое скачок напряжения?

Скачки напряжения в доме относятся к внезапным и временным скачкам напряжения в электрических цепях, приводящим к деградации и непоправимому повреждению электронных устройств. Когда устройство не может оптимально использовать мощность, будет увеличиваться ток и его распределение. Это, в свою очередь, направляется на различные устройства и уничтожает их.

Скачки напряжения являются одной из основных причин преждевременного выхода из строя электрических устройств. Когда это произойдет, независимо от того, насколько маленькое или большое устройство, на него повлияет скачок напряжения. Согласно отчетам Национальной ассоциации производителей электротехники, на источники, присутствующие в бытовых и коммерческих сферах, приходится от 60 до 80 процентов скачков напряжения. Таким образом, очень важно принять такие меры, как установка CHINT power protection или наймите подрядчика, который сможет разработать способы защиты ваших инвестиций.

Что вызывает скачок напряжения?

Как уже было сказано, скачки напряжения возникают при сильном скачке напряжения в электрической системе. Несмотря на то, что они могут длиться всего доли секунды, повреждения остаются на всю жизнь. Таким образом, очень важно понимать различные причины скачков напряжения в доме, чтобы избежать их.

Электрическая перегрузка:

Это происходит, когда вы пытаетесь отобрать чрезмерный ток только из одной цепи. Это может произойти при чрезмерном использовании удлинителей или подключении многочисленных устройств или, что еще хуже, при использовании электрических устройств, превышающих уровень силы тока в цепи. Все это может вызвать электрические перегрузки и скачки напряжения в доме, потому что силовая цепь может подвергнуться внезапному скачку напряжения.

Громовая молния:

Если электрическая система подвергается воздействию грозы, ее функциональные возможности в значительной степени ухудшаются. Когда в электрическую систему ударяет молния, она не может не взять на себя чрезмерную нагрузку подавляющего тока. В результате создается огромный всплеск и приводит к скачку напряжения. Вот почему вы должны практиковаться в отключении всех электрических гаджетов, когда погода становится ненастной.

Плохая проводная система:

Электропроводка является важным компонентом распределения электроэнергии. Но если он открыт или поврежден, ваши электрические гаджеты могут стать уязвимыми для скачков напряжения. Это связано с тем, что он может обеспечить только минимальное электрическое сопротивление, что означает, что проводящий элемент может увеличить ток, протекающий по проводу, до разрушительного уровня. Таким образом, вы должны быть осторожны, если

  • Из розеток исходит запах гари или следы гари
  • Автоматические выключатели часто срабатывают
  • Из розеток слышен вибрирующий звук

Отключение:

При сбое в электросети или грозе можно ожидать отключения электроэнергии. Но это очень вредно, потому что при восстановлении питания внезапное движение тока может привести к скачку напряжения в доме.

Что такое защита системы от скачков напряжения?

Когда скачок напряжения достаточно велик, он может эффективно повредить электронные устройства даже навсегда. В таких случаях может пригодиться домашняя защита от скачков напряжения. Это позволяет пропускать электрический ток через розетку ко всем устройствам, которые подключены к полосе.

При резком повышении напряжения система защиты электропитания направит дополнительное электричество на заземляющий провод розеток. Эти заземляющие провода проходят параллельно двум другим проводам — горячему и нейтральному. Они предназначены для создания пути, чтобы ток мог легко протекать в случае пробоя в системе горячих или нейтральных проводов.

Крайне важно отслеживать скачки напряжения в доме, чтобы знать, когда следует заменить систему защиты электропитания. Как правило, высококачественные системы, такие как CHINT , могут прослужить несколько лет.

Вы также можете подключить эти установки к удлинителям, если вы используете их слишком часто. Несмотря на то, что вам не придется подключать все лампы и вентиляторы к системе защиты гидросистемы, это эффективный способ защитить ваши устройства от внезапных скачков напряжения.

Как защитить свой дом от скачков напряжения?

Электрические скачки могут особенно повредить цепи питания телевизоров и компьютеров, поджарив важные компоненты. Лучший способ предотвратить повреждение от влажного перенапряжения — держать устройства отключенными от сети во время сильного шторма или отключения электроэнергии.

Устройства защиты от перенапряжений очень эффективны для защиты общего оборудования от скачков низкого напряжения. Но если речь идет о кондиционерах или холодильниках, то для включения и выключения компрессора требуется большое количество энергии.

В результате возникает всплеск напряжения, который также можно контролировать с помощью качественной защиты энергосистемы. Кроме того, вы должны внимательно следить за линиями электропередач и проводкой, чтобы убедиться, что они не представляют собой видимых снаружи признаков влажного перенапряжения.

Заключение

Со всеми этими источниками скачков напряжения в вашем доме очевидно, что вы будете искать меры для их предотвращения. К счастью, с CHINT защита электропитания вашего дома становится проще простого. Он защитит все ваше имущество от разрушительного воздействия скачков напряжения, вызванных перегрузкой электросети, отключением электроэнергии или грозой.

Рекомендуем к прочтению

Приборы Счетчики

Основы домашней электротехники, которые вам нужно знать

Содержание Электричество является общим знаменателем во многих домах. Таким образом, в случае отключения электроэнергии или осложнений в вашем доме

Подробнее »

Приборы Счетчики

Почему мой счет за электроэнергию такой высокий?

Почему мой счет за электроэнергию такой высокий? Большинство домовладельцев в какой-то момент получили аномально высокие счета за электроэнергию. К сожалению, это никогда не

Подробнее »

Пять способов защиты от скачков напряжения

Определение скачков напряжения

Скачки напряжения – это скачки напряжения, которые происходят быстро, с высокой скоростью нарастания и кратковременными электрическими переходными процессами. Причин скачка напряжения много, вот они; Перенапряжение, переключение электрических нагрузок, магнитная и индуктивная связь, молния, перебои в подаче электроэнергии, повреждение или оголение проводки, перегруженные цепи, статическое электричество, шумы двигателя/мощности и магнитная связь — все это факторы, вызывающие скачки напряжения. Устройство защиты от перенапряжения обеспечивает простой, экономичный и надежный метод защиты электронного оборудования от скачков напряжения.

Хорошо известно, что используемые электронные изделия часто сталкиваются с непредвиденными переходными процессами напряжения, всплесками и скачками напряжения, что приводит к повреждению электронных изделий, изготовленных из полупроводниковых приборов (включая диоды, транзисторы, тиристоры, интегральные схемы и т. д.) и в результате такие электронные продукты сгорают или ломаются.

Подсчитано, что 75 % отказов электронных устройств вызваны переходными процессами, выбросами и перенапряжениями. Переходные процессы и скачки напряжения повсюду, электрические сети, удары молнии, взрывы и даже люди, идущие по коврам, могут генерировать индуцированное статическим напряжением десятки тысяч вольт, которые являются невидимыми убийцами электронных продуктов. Поэтому для повышения надежности электронных изделий и безопасности человеческого организма необходимо принимать меры защиты от переходных процессов и скачков напряжения.

Методы защиты от скачков напряжения

Метод 1 : Заземлите всю электрическую машину и энергосистему. Земля (общий конец) и земля всей машины и системы должны быть разделены. Каждая подсистема во всей электрической машине и энергосистеме должна иметь независимый публичный конец. Данные должны считываться и передаваться между подсистемами. Опять же, сигнал управления должен быть основан на уровне земли, и поэтому линия заземления (лицевая сторона) должна быть способна пропускать большой ток, например, сотни ампер.

Метод 2 : Используйте устройства защиты от скачков напряжения и перенапряжения в ключевых частях всей электрической машины и энергосистемы (например, компьютерные мониторы) для обхода переходных процессов и скачков напряжения на землю подсистемы и на землю через защитное устройство. Переходное напряжение и амплитуда перенапряжения, попадающие на всю машину и систему, значительно снижаются.

Метод 3 : Объедините несколько устройств защиты от переходных процессов и перенапряжения для важных и дорогих машин и систем, чтобы сформировать многоуровневую схему защиты.

Устройство защиты от перенапряжения представляет собой простой, экономичный и надежный метод защиты электрического и электронного оборудования от скачков напряжения. Факторы, которые следует учитывать при выборе ограничителя перенапряжения/защиты, включают: функциональный диапазон, скорость работы, а также наличие в устройстве для защиты от перенапряжения движущихся частей. Благодаря компонентам защиты от перенапряжения энергия перенапряжения быстро передается и подавляется, например, при ударе молнии и приводит в действие перенапряжение, заземляющие проводники функционируют и, таким образом, электрическое оборудование защищено от повреждений.

Принцип работы УЗИП

Методы защиты от скачков напряжения и мощности

  • Параллельный УЗИП подключается параллельно линии электропитания

Параллельные устройства защиты от перенапряжения (SPD) обычно содержат компоненты, фиксирующие и отводящие переходные процессы напряжения от нагрузки. Наиболее часто используемыми технологиями являются газовые трубки, кремниевые лавинные диоды (SAD) и варисторы на основе оксидов металлов (MOV). MOV — это чувствительные к напряжению компоненты, которые начинают проводить ток, когда на линии возникают условия переходного напряжения. В нормальных условиях варистор в модуле молниезащиты находится в состоянии с высоким импедансом. Когда сеть подвергается ударам молнии или операциям переключения, разрядник срабатывает в течение наносекунд, а варистор находится в состоянии с низким импедансом, быстро ограничивая перенапряжение до очень низкой амплитуды.

При наличии непрерывного импульса или непрерывного перенапряжения в линии в течение длительного времени характеристики варистора ухудшаются, и тепло нагревается до определенной степени, чтобы отключить механизм горячего отключения для предотвращения возгорания, тем самым защищая электрическое устройство.

  • Ограничитель перенапряжений последовательного типа с фильтром подключается последовательно к линии электропитания

Активные фильтры слежения (ATF) изначально были разработаны для защиты чувствительного оборудования от высокочастотных помех. Здесь используется схема нижних частот для устранения высокочастотного шума. Фильтры нижних частот или LC чаще всего используются для уменьшения переходных процессов и состоят из последовательных катушек индуктивности, конденсаторов и резисторов. ATF зависят от нагрузки, что означает, что последовательные катушки индуктивности, расположенные на каждой фазе и нейтральном проводнике, рассчитаны на максимальное потребление тока в линии. Эти катушки индуктивности вместе с конденсаторами и резисторами образуют цепь, способную поглощать широкий диапазон шумов. Этот сетевой фильтр обеспечивает безопасное и чистое питание ценного электронного оборудования. В дополнение к огромной электрической энергии волны молнии имеют чрезвычайно высокие скорости нарастания напряжения и тока. Сетевой фильтр шунтового типа может только подавить амплитуду волны молнии, но не может изменить ее резко нарастающий передний фронт. Устройство защиты от перенапряжений с последовательным фильтром подключается последовательно к линии электропитания. Компоненты защиты от перенапряжения (MOV) монтируются непосредственно поперек линий без дополнительной длины кабеля

В случае перенапряжения MOV (MOV1 и MOV2) реагируют в течение минимального времени и фиксируют перенапряжение. В то же время LC-фильтр снижает резкое напряжение волны молнии, скорость повышения тока почти в 1000 раз и остаточное напряжение в 5 раз. Защитите чувствительные пользовательские устройства.

  • Установка варисторных компонентов между фазами линии электропередач для ограничения перенапряжения

Первый способ лучше защищает электрическое оборудование с высоким уровнем ударного напряжения, такое как освещение, лифт, кондиционер и двигатель. Однако для современных электронных устройств с высокой степенью интеграции и компактной структурой фактический эффект защиты не является удовлетворительным. Причины следующие:

Возьмем в качестве примера индуктивную молниезащиту однофазного источника питания переменного тока 220 В. Обычный метод заключается в применении подходящего чувствительного к давлению компонента между нулевой линией и линией заземления для поглощения пикового напряжения, вызванного индуцированным ударом молнии. Эффект молниезащиты линии электропередач полностью зависит от выбора параметров манометрического устройства и надежности работы манометрического устройства.

Предельное значение варистора основано на пиковом напряжении сети 310 В плюс 20 % колебаний сети, 10 % погрешности рассеяния устройства и 15 % длительной работы, вызванной теплом, влагой, старением компонентов и другими факторами надежности. . Коэффициент компенсации, как правило, принимает значения от 470В до 510В. Различные скачки напряжения помех, такие как индуктивные удары молнии, ограничены значением 470 В. При напряжении ниже 470В варистор не работает.

Выдерживаемое напряжение промышленной частоты обычного низковольтного электрооборудования (станков, лифтов, освещения, кондиционеров и т. д.) обычно составляет 1500 В переменного тока, а мгновенное пиковое напряжение может достигать более 2500 В, поэтому напряжение 470 В очень безопасно. Однако рабочее напряжение современных электронных устройств, состоящих из крупных интегральных схем, обычно составляет от ± 5 В до ± 15 В, а максимальное выдерживаемое напряжение, как правило, не превышает 50 В, поэтому высокочастотное пиковое напряжение менее 470 В накладывается на коммерческая мощность будет направляться непосредственно в нагрузку, через конденсатор пространственной связи, межслойный трансформатор, межэлектродная емкость непропорционально передается на импульсный источник питания или микросхему интегральной схемы, что может вызвать неисправность.

Хотя высокочастотные импульсные источники питания и электронные устройства имеют соответствующие меры защиты от всплесков, стоимость и объем ограничены, а интенсивность и спектр всплесков помех, таких как индуктивные удары молнии, сильно различаются, поэтому эффект защиты не является удовлетворительным. . Это также является результатом идеального ограничивающего элемента варистора. На самом деле из-за остаточного напряжения варистора и индуктивности вывода и при сильном индуктивном ударе молнии фактический предельный пик напряжения может возрасти до 800В и при 1000В и более, и последующее электронное оборудование находится под угрозой.

  • Метод изоляции перенапряжения

Усильте защитный эффект электронного оборудования и вставьте сверхизолирующий трансформатор (также называемый методом изоляции) между источником питания и нагрузкой, чтобы изолировать высокочастотные пиковые помехи и в то же время упростить вторичное уравнивание потенциалов.

Метод изоляции в основном использует изолирующий трансформатор с экранирующим слоем. Поскольку синфазные помехи имеют относительно большие помехи от земли, они в основном передаются через емкость связи между обмотками трансформатора. Если экран вставлен между первичной и вторичной обмотками и хорошо заземлен, напряжение помех можно шунтировать через экран, чтобы уменьшить напряжение помех на выходе.

Теоретически трансформатор с экраном может обеспечить затухание около 60 дБ. Однако качество изоляции часто зависит от процесса экранирования. Лучше всего использовать медную пластину толщиной 0,2 мм с экраном на первичной и вторичной сторонах. Обычно первичный экранирующий слой соединяется с экранирующим слоем вторичной стороны через конденсатор, а затем с землей вторичной стороны. Также возможно соединить первичную сторону экрана с землей первичной стороны, а вторичную сторону экрана с землей вторичной стороны. Да и площадь сечения заземлителя тоже больше.

Хотя этот метод является хорошим для использования, он имеет большой размер и вес или объем. Однако этот метод слишком прост для функции трансформатора и не прост в установке. Плохо влияет на защиту от средне- и низкочастотных пиков и всплесков, поэтому рынок ограничен и производителей немного. Таким образом, не существует особых случаев, которые обычно используются.

  • Метод подавления перенапряжений

В методе поглощения или подавления в основном используется поглощающее устройство для поглощения импульсного пикового напряжения помех. Поглощающие устройства имеют общую черту, заключающуюся в том, что они обладают высоким импедансом ниже порогового напряжения, а при превышении порогового напряжения импеданс резко падает, подавляя выбросы напряжения.

Такие устройства подавления перенапряжений или всплесков в основном включают варистор, газоразрядную трубку, трубку TVS, сплошную разрядную трубку и т.п. Различные поглощающие устройства имеют свои ограничения по подавлению пикового напряжения. Если способность варистора к поглощению тока недостаточно велика, скорость отклика газовой усилительной трубки будет низкой.

Устройство защиты от перенапряжения, удлинитель или ИБП

Исследовательский центр > Устройства защиты от перенапряжения, удлинители и ИБП | CDW

08 августа 2022 г.

Статья

6 мин

В чем разница между сетевым фильтром, ИБП и удлинителем? Узнайте, когда вы должны использовать один вместо другого, в этом полезном руководстве.

Что внутри

  • Что такое скачок напряжения?
  • Что такое удлинитель?
  • Что такое сетевой фильтр?
  • Сетевой фильтр против удлинителя
  • Сетевой фильтр против ИБП
  • Когда использовать сетевой фильтр
  • Когда использовать ИБП
  • Когда использовать как ИБП, так и сетевой фильтр
  • Советы по использованию ИБП и устройств защиты от перенапряжения

Компьютеры полагаются на устойчивое и постоянное питание для обеспечения надежной рабочей среды. Источники бесперебойного питания (ИБП), устройства защиты от перенапряжения (также называемые ограничителями перенапряжения) и разветвители питания обеспечивают питание и защиту ваших устройств и ПК. Но для начала важно знать, что такое скачок напряжения и как работает каждое из этих устройств, чтобы вы могли определить, какое из них вам нужно для защиты вашего оборудования.

Что такое скачок напряжения?

Скачки напряжения обычно возникают, когда что-то увеличивает электрический заряд в линиях электропередач. Это вызывает увеличение электричества через линии электропередач и в розетки дома или на рабочем месте.

Холодильники, лифты, движущиеся дорожки и электроника чаще всего становятся жертвами скачков напряжения. Существует множество способов питания и защиты этих устройств, включая использование удлинителей и устройств защиты от перенапряжений.

Что такое удлинитель?

Разветвители питания — это устройства, которые могут быть полезны, когда речь идет о подаче питания на устройства. Большинство полос имеют встроенную систему светодиодного освещения, которая показывает, когда полоса или отдельные розетки работают правильно. Разветвители питания, оснащенные многочисленными настенными розетками, имеют функции энергосбережения, которые могут мгновенно отключить розетку, если устройство переходит в режим ожидания. Эти полосы также могут включать в себя встроенные в них устройства защиты от перенапряжения, что снижает вероятность повреждения от скачка напряжения.

Блоки питания — отличный выбор для тех, кто хочет безопасно подключить несколько устройств. Энергосберегающие функции и двойная функциональность этих полос позволяют людям работать с высокой скоростью и никогда не беспокоиться о проблемах с питанием.

Что такое сетевой фильтр?

Сетевые фильтры, как и удлинители, могут иметь настенное крепление с USB-портами, выступающими наружу для легкого доступа к подключаемым устройствам. Однако они также могут быть разных форм, которые вставляются в стену и содержат детали, специально предназначенные для блокировки скачков напряжения.

Кроме того, они поставляются с подавителем перенапряжения, отводом перенапряжения и устройством защиты от перенапряжения (SPD). Некоторые также поставляются с ограничителем скачков напряжения для максимальной защиты от скачков напряжения. Устройства защиты от перенапряжения предназначены для защиты от скачков напряжения, исходящего от линии электропередач, и предназначены для поглощения энергии, чтобы предотвратить ее выход из строя или неисправность.

Вместо того, чтобы подключать устройство защиты от перенапряжения непосредственно в настенную розетку, вы также можете установить устройство защиты от перенапряжения на панели автоматического выключателя. Или выберите сетевой фильтр с одной розеткой для одного устройства или прибора. Вы также можете найти устройства защиты от перенапряжения, разработанные специально для телефонных линий, кабелей и многого другого.

Сетевой фильтр против удлинителя

Не все удлинители являются сетевыми фильтрами. Удлинитель может иметь или не иметь защиту от перенапряжения. Однако устройство защиты от перенапряжения работает как удлинитель с несколькими розетками, а также защищает вашу электронику от внезапного отключения питания из-за скачков напряжения. Это особенно полезно при ударах молнии или перенапряжениях из-за проблемы энергетической компании.

Несмотря на то, что в некоторые удлинители встроена защита от перенапряжения, их основными характеристиками являются равномерное распределение напряжения между множеством электронных устройств и более низкая средняя стоимость.

Сетевые фильтры, с другой стороны, стоят немного дороже, но они специально разработаны для защиты от скачков напряжения. еще один. Когда дело доходит до использования сетевого фильтра или удлинителя для вашего ПК и устройств, вам не нужно выбирать. Чтобы защитить свое оборудование, вы должны убедиться, что любой удлинитель, который вы покупаете, также является устройством защиты от перенапряжения.

Что лучше, удлинитель или сетевой фильтр?

И удлинители, и устройства защиты от перенапряжения полезны, но устройства защиты от перенапряжений выдерживают длительное использование и предотвращают возникновение наихудших сценариев лишь при незначительно более высокой цене.

Сетевой фильтр против ИБП

В то время как устройство защиты от перенапряжения работает как удлинитель, источники бесперебойного питания (ИБП) работают как временное резервное питание. Устройства ИБП работают независимо, обеспечивая питание при отказе основного источника питания. ИБП защищает пользователей, а также устройства во время перебоев в подаче электроэнергии. Устройства ИБП обеспечивают подачу электроэнергии почти мгновенно после прекращения подачи основного питания, что допускает очень незначительные перебои в подаче электроэнергии, если они вообще отсутствуют. Источником питания обычно являются батареи, суперконденсаторы или маховики.

Решение не является долгосрочным, но оно дает вам некоторое время, чтобы найти альтернативный источник питания, не теряя работу и не рискуя повредить машину. Большинство устройств ИБП обеспечивают резервное питание от батареи всего от трех до пяти минут, в то время как другие могут поддерживать работу ваших устройств немного дольше. Подумайте о своих потребностях, прежде чем выбирать, какой ИБП подходит для вашей системы.

Когда использовать сетевой фильтр

Как правило, рекомендуется использовать устройство защиты от перенапряжения большую часть времени, если не постоянно, так как вы, вероятно, не сможете предвидеть, когда произойдет скачок напряжения. Сетевые фильтры лучше всего использовать для защиты дорогостоящей электроники. Микропроцессоры, присутствующие в компьютерах и другой электронике, очень чувствительны и повреждаются, если не защищены от скачков напряжения. Для достижения наилучших результатов убедитесь, что выбранное вами устройство защиты от перенапряжения оснащено световым индикатором, показывающим, что защита от перенапряжения действует.

Когда использовать ИБП

Источники бесперебойного питания дают уверенность в том, что ваша работа и ваши устройства будут защищены в случае отключения или полной потери электроэнергии. Многие устройства ИБП позволяют использовать несколько розеток для подключения всей системы или нескольких важных устройств или аксессуаров. Рассмотрите возможность постоянного использования ИБП для настольного компьютера, чтобы исключить потерю данных. Понимание того, что ИБП не будет обеспечивать питание в течение длительного времени для завершения работы, важно для вашего уровня удовлетворенности как конечного пользователя. В случае отключения электроэнергии используйте ИБП, чтобы у вас было достаточно времени, чтобы сохранить свою работу и найти альтернативный источник питания.

Когда использовать как ИБП, так и сетевой фильтр

Если вы пытаетесь выбрать между ИБП и сетевым фильтром, помните, что вам может не понадобиться и то, и другое одновременно. Тем не менее, вы, безусловно, можете использовать эти устройства независимо, чтобы подготовить свое оборудование к возможным скачкам напряжения, падениям напряжения и перебоям в подаче электроэнергии.

Подключите свою ценную или сложную электронику к удлинителю и используйте ИБП для своего компьютера и других устройств, где вы можете потерять работу, если отключится электричество. Подключайте принтеры и другие аксессуары к розеткам с защитой от перенапряжения. Разделяй и властвуй, чтобы обеспечить надежную защиту всех ваших устройств от избыточного напряжения во время неожиданных скачков напряжения.

Советы по использованию ИБП и устройств защиты от перенапряжения

При использовании ИБП и устройств защиты от перенапряжений для ПК и устройств, особенно при их одновременном использовании, следует помнить о некоторых важных советах по безопасности:

  • Не подключайте устройство защиты от перенапряжения к розетке ИБП . Вместо этого всегда используйте настенную розетку, чтобы не потреблять слишком много энергии от ИБП, что может привести к неэффективному взаимодействию с пользователем и, возможно, вызвать перегрузку.
  • Не подключайте ИБП к сетевому фильтру . Точно так же, как правило, не рекомендуется подключать источник бесперебойного питания к сетевому фильтру. Подключение ИБП непосредственно к стене помогает обеспечить наиболее стабильное питание, поступающее непосредственно на ИБП, и ограничивает время, в течение которого он будет переходить на питание от батареи, когда он должен оставаться в сети. Это помогает ИБП оставаться заряженным для немедленного реагирования, а встроенная защита от перенапряжения добавляет тот уровень защиты, который также входит в стандартную комплектацию устройства защиты от перенапряжения.
  • Получите нужное количество розеток . При покупке ИБП, сетевого фильтра или удлинителя важно учитывать количество розеток. Конечно, вы хотите купить устройство с достаточным количеством розеток, чтобы поддерживать количество устройств, которые вы хотите подключить. Может быть хорошей идеей приобрести устройство с большим количеством розеток, чем вам нужно сейчас, чтобы у вас было дополнительное место. для подключения любых новых устройств, которые вы добавляете в свою установку.
  • Для устройств защиты от перенапряжения проверьте характеристики поглощения и напряжения фиксации . При покупке устройства защиты от перенапряжений необходимо учитывать две важные характеристики: мощность поглощения и напряжение фиксации. Рейтинг поглощения — это мощность, которую устройство защиты от перенапряжения может выдержать при скачке напряжения. Ищите сетевые фильтры с рейтингом поглощения не менее 600 Дж. Напряжение фиксации — это напряжение, при котором срабатывает устройство защиты от перенапряжения для защиты вашего оборудования. Ищите устройства с напряжением фиксации 400 В или ниже.

Защитите свои устройства

Продукты для резервного питания от батарей ИБП обеспечивают безопасность вашей работы и, как правило, защищают ваши электронные устройства от повреждений, вызванных скачками напряжения. Сетевые фильтры защищают вашу чувствительную электронику от скачков напряжения. Разветвители (которые могут обеспечивать или не обеспечивать защиту от перенапряжения) обеспечивают удобный способ подключения всех ваших устройств в одном месте.

Мы надеемся, что это руководство помогло вам понять различия между ИБП, сетевыми фильтрами и разветвителями. Найдите оборудование, необходимое для питания и защиты ваших устройств, на сайте CDW.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
