советы по подбору и стандарты высоты

Говорить о том, что розетка должна располагаться строго на определенной высоте, ни сантиметром выше или ниже, нельзя. Существуют лишь рекомендации, где лучше их устанавливать. Основными регламентирующими документами являются СП 31-110-2003 и Правила Устройства Электроустановок.

Определенные полезные сведения, несомненно, из них можно почерпнуть – хотя бы нормы безопасности при монтаже розеток в помещениях с источниками воды или природного газа.

Подробно о стандартах высоты монтажа розеток и выключателей от пола – далее в статье.

Содержимое статьи

• Высота розеток по евростандарту
• Высота розеток по советскому стандарту
• Нормы для кухни
• Ванная комната – требования безопасности
• Монтаж розеток и выключателей в спальне
• Правила монтажа электропроводки
• Фото установки розеток

Высота розеток по евростандарту

Смысл и секрет популярности  этого стандарта в том, что он рассчитан на удобство пользования всем членам семьи.

При монтаже розеток на высоте в 30 см, а выключателей на 90 см, даже ребенок вполне в состоянии включить электроприбор и освещение.

Шнуры питания располагаются не в натяг, об них нельзя споткнуться, или повредить их. Здесь кроется и опасность – если маленький ребенок имеет доступ к розеткам, то это создает риск поражения его электрическим током.

Высота розеток по советскому стандарту

Существовавший в СССР стандарт остался популярен. Согласно советским нормам, розетка располагается на высоте 90 см, а выключатель на 160 см.

С точки зрения безопасности для детей, это расположение несколько лучше, чем при монтаже по евростандарту. Кроме того, для включения электроприбора в розетку не нужно нагибаться, а выключатель перед носом.

Нормы для кухни

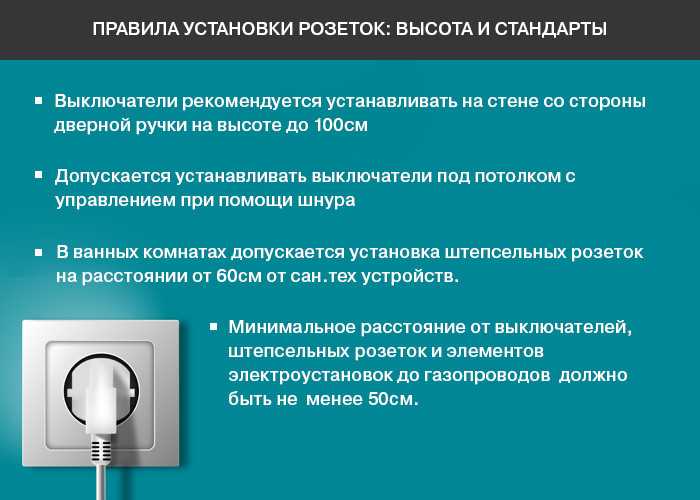

Правила Устройства Электроустановок гласят, что во-первых, розетки и выключатели монтируются на расстоянии не менее 60 см от раковины и других источников воды (п.

7.1.48), а во-вторых, расстояние от электропроводки до элементов системы газоснабжения не должно быть менее 50 см (п. 7.1.50). На особо мощные электроприборы рекомендуется пустить от счетчика отдельную линию, оснастив ее УЗО.

В остальном, отталкиваются от удобства расположения розетки на кухне:

• электроплита, холодильник, посудомойка – для этих электроприборов предусматривают розетки на высоте 10-15 см от пола;
• микроволновая печь, блендер, чайник и другие стоящие на рабочих поверхностях электроприборы – на высоте 110-130 см от пола;
• подсветка, вытяжка – 200-250 см от пола. С одной стороны, розетки не мозолят глаза, скрытые шкафами и полками, а с другой, они в досягаемости, стоит лишь встать на стул.

Ванная комната – требования безопасности

При монтаже розеток и выключателей в ванной, их подбирают со степенью влагозащиты не ниже IP44. Обязательно подключать их через УЗО и с крышкой на пружине, предохраняющей от попадания воды в розетку.

Согласно ПУЭ, расстояние до источников воды должно быть не менее 60 см, а высота монтажа определяется удобством пользования электроприборами.

Если же приходится монтировать розетку или выключатель на расстоянии до 60 см от раковины или ванны, то нельзя осуществлять питание потребителей мощнее вентилятора для вытяжки или светильника.

Монтаж розеток и выключателей в спальне

В большей степени высота расположения выключателей и розеток в спальне обуславливается потребностями жильцов. Например, в случае, когда в спальне стоит двуспальная кровать, хорош вариант монтажа розеток вместе с выключателями с обеих сторон кровати на высоте около 70 см.

При таком расположении удобно подсоединить зарядное устройство телефона, и не вставая с кровати, включить или выключить освещение в спальне.

Правила монтажа электропроводки

При прокладке скрытой и наружной проводки руководствуются следующими правилами:

• проводка должна идти строго горизонтально на расстоянии 20 см от потолка;
• от выключателя или розетки проводка должна идти вертикально вверх.

Почему именно так? Для того, чтобы четко знать, где идет провод в случае короткого замыкания или перегорания провода вне распределительной коробки.

Если не придерживаться выше указанных правил, поиск и устранение неисправности может сопровождаться серьезными повреждениями стены в поисках провода.

Кроме того, при засверливании отверстий под какую-нибудь полочку или картину, не зная четко схемы разводки кабеля, можно сверлом попасть в провод и повредить его.

Фото установки розеток

Также рекомендуем просмотреть:

• Схема подключения проходного выключателя
• Как выбрать и установить электрический распределительный щит
• Виды распределительных коробок для электропроводки
• Какие кабельные стяжки выбрать
• Как выбрать лучший дверной звонок
• Какой силовой кабель лучше выбрать
• Назначение и принцип работы дифференциального автомата
• Разновидности и схемы подключения ТВ-розетки
• Для чего нужна термоусадочная трубка
• Какой терморегулятор для теплого пола лучше выбрать
• Как выбрать и подключить двойную розетку
• Инструкция, как подключить розетку своими руками
• Схема подключения выключателя
• Как подключить двойной выключатель
• Лучший светильник с датчиком движения для дома
• Какой счетчик электроэнергии лучше выбрать
• Как выбрать и установить подрозетник
• Компьютерные розетки RJ45
• Как подключить розетку с заземлением
• Лучшие стабилизаторы напряжения для дома
• Как выбрать и настроить розетку с таймером
• Как подключить телефонную розетку самостоятельно
• Как выбрать люминесцентный светильник
• Выдвижные и встроенные розетки
• Как выбрать лучший галогенный прожектор
• Какой светодиодный прожектор выбрать
• Лучшие пластиковые короба для электропроводки
• Что такое умная розетка
• Что такое УЗО и как оно работает
• Обзор современных сенсорных выключателей
• Выбор и установка одноклавишного выключателя
• Правильный выбор автоматического выключателя
• Выбираем лучший крепеж для проводов
• Виды гофр для электрических кабелей
• Как выбрать точечный светильник для натяжных потолков

Вам понравилась статья?

Стандарты высоты и правила установки розеток и выключателей

Комфортное размещения розеток и выключателей

При проектировании внутренней сети электроснабжения помещения следует продумать и грамотно расположить розетки и выключатели. Этот момент на первый взгляд кажется простым, но существует ряд нюансов, связанных с удобством и безопасным использованием осветительных устройств и электроприборов.

В данной статье собрана подробная информация на эту тему, рассматриваются и сравниваются различные стандарты, правила комфортного размещения розеток и выключателей (касающиеся их высоты над полом), нормы безопасности.

ГОСТы и некоторые другие установленные стандарты предусматривают подробный регламент размещения розеток и выключателей, включая частоту их установки относительно площади дома, типы подключения, мы же рассмотрим такой немаловажный критерий, как высота над уровнем пола.

Стандарты высоты розеток и выключателей, принятые из соображений комфорта

Высоты установки розеток принимаются из соображений комфорта за исключение специфических помещений и лечебных, детских учреждений. В жилых помещениях устанавливают на высоте 100 см от пола. Выключатели — 160 см. Это обеспечивает их удобное использование, хотя евростандарты предусматривают иное размещение: розетки — 90 см, выключатели — 30-40 см. Такая высота позволяет подключать электроприборы, а также включать и выключать свет в помещении, не поднимая руки.

Высота размещения розеток на кухне определяется исходя из соображений функциональности — удобства подключения бытовых приборов, размещения стола, тумбочек, раковины. Для подключения плиты, электрочайника, блендера и схожих приборов розетка размещается на высоте 110 см, поскольку высота стола обычно составляет 90 см. Для подключения холодильника высота размещения розетки выбирается близкой к 20 см над полом.

Стандарты высоты розеток и выключателей, принятые из соображений безопасности

Согласно ПУЭ, если вдоль стены проходит газовый провод, розетку и выключатель необходимо размещать на 50 см выше или ниже него.

Нельзя устанавливать розетку в мокрых помещениях на высоте ниже 15 см над полом. В жилых квартирах иногда случаются разливы воды (распространенный пример — жильцы забыли выключить кран). В этих обстоятельствах розетка, расположенная низко над полом, может представлять серьёзную угрозу жизни людей.

При размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газовых проводов и приборов.

В ванной и туалете, т. е. во влажных помещениях, розетки и размещаются в Зоне 3 на расстоянии не менее 60 см от края сантехники и поверхностью на высоте 225 см от пола. Выключатели в ванных комнатах размещать запрещено в любых зонах. (Подробнее в статье «Электричество в ванной, туалете и других влажных помещениях»)

К этим нормам также добавим, что в детских садах и детских досуговых центрах розетки и выключатели монтируются на высоте не ниже 180 см.

Технологическое присоединение к электрическим сетям

При проектировании внутренней электросети квартиры или другого помещения важную роль играет высота размещения розеток и выключателей над полом. Наибольшую сложность задачи составляет детальное понимание того, какие параметры размещения этих элементов обеспечат комфорт при их использовании. План размещения розеток и выключателей должен составляться исходя из функциональности конкретного помещения, нужд жильцов и существующей архитектуры (расположение дверей и окон, размеры мебели). Для облегчения задач проектирования можно опираться на существующие стандарты (ГОСТ, ПУЭ, СП 256.1325800.2016). Кроме того, существуют простые правила безопасного размещения розеток и выключателей, которые следует соблюдать в любом грамотно составленном проекте.

На размещение розеток, помимо их высоты, влияет и множество критериев определения горизонтальных размеров (расстояния от дверных проемов). Вкупе со всем вышесказанным это делает проектирование размещения розеток и выключателей непростым делом, требующим профессионального подхода.

Если вы хотите поручить эту задачу специалистам, которые составят проект с учётом максимального комфорта Вашей квартиры и соблюдением всех необходимых норм, рекомендуем обратиться в компанию «Инженерная проектная мастерская»

электрический – Какое минимальное расстояние от пола для розетки на 1/2 ванны?

спросил 2 года 9 месяцев назад

Изменено 2 года, 9 месяцев назад

Просмотрено 2к раз

Я переделываю нашу полуторную ванну и собираюсь установить плавающую раковину/туалетный столик. На боковой стене есть существующая розетка, которая находится на пути и находится примерно в 10 дюймах от пола (измеряется до дна розетки). Будет ли это соответствовать коду (Кентукки, США), если я сдвину розетку немного ниже, где она находится на высоте 6 дюймов над полом, просто освободив плинтус высотой 5,5 дюйма? Это единственный путлет в этой ванной, и его схема уже GFCI-ed в другой ванной.

Редактировать: добавлено фото для лучшей иллюстрации двух вариантов, которые я рассматриваю.

• электрика
• проводка

6

Сосуд, не обслуживающий бассейн, не требует высоты в жилом помещении, но…

2017 NEC 210.52(D)Ванные комнаты. По крайней мере, одна розетка должна быть установлена ​​в ванных комнатах в пределах 3 футов от внешнего края каждой раковины… Ни в коем случае… не должна располагаться более чем на 12 дюймов ниже верха раковины.

У меня нет сведений о том, когда это было принято, но оно не выделено серым цветом в кодовой книге, так что оно существует по крайней мере с 2014 года.

Я думаю, возможно, если бы выключатели находились в пределах 3 футов, была бы розетка и выключатель, выключатель питал и свет, и вентилятор, но кто-то убрал розетку, чтобы было место для установки таймера на вентиляторе. Если в этом распределительном щитке только одна цепь, и она питает розетки за пределами этой ванной, это не будет соответствовать действующему коду. Я не знаю, что сказал код при сборке, но для соответствия текущему коду требуются модификации.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

электрика – На какой высоте должна находиться розетка в ванной?

спросил 11 лет, 8 месяцев назад

Изменено 2 года, 6 месяцев назад

Просмотрено 95 тысяч раз

Я занимаюсь черновой электрикой в ​​своей ванной комнате. Я хочу поставить несколько сосудов (розеток) над туалетным столиком. Есть ли стандартная высота, на которую я должен установить розетку? У меня пока нет ни пола, ни туалетного столика, поэтому я не могу просто измерить со столешницы.

• электрика
• ванная комната
• розетка

Не существует установленных правил для высоты розеток на стенах или над столешницами, даже в ванной комнате. Хорошей практикой является держать их на высоте не менее 4 дюймов над столешницей или фартуком, а не прямо над раковиной или под окном. Вы можете установить их там, где они вам нравятся, но старайтесь держать их как можно дальше слева или справа от крана. Конечно, все розетки для ванных комнат должны быть защищены GFCI.

1

Стандарт – 48″ до верхнего отверстия коробки. Так что с выключателями все выглядит эстетично. Я электрик, вот на что мы их поставили.

1

Высота столешницы не должна превышать 32-38 дюймов, так что просто установите ее примерно на 4 фута, этого будет достаточно. Я тут делаю предположение. Электромонтажные работы не моя специальность. Я уверен, что есть стандартная высота; однако, если вы делаете это сами, я не понимаю, почему вы не можете разместить их там, где хотите.

Не забывайте о правиле трех и двенадцати… независимо от того, сколько у вас раковин, выпускное отверстие, защищенное gfci, должно находиться в пределах 3 футов… поэтому, если у вас есть две раковины в главной ванной комнате, может работать одно выпускное отверстие между ними.
