Подключение RGB светодиодной ленты к контроллеру
Что такое RGB светодиодная лента?
RGB (Red, Green, Blue – красный, зеленый, синий) – это светодиодная лента, которая меняет цвет свечения во время работы. В каждом LED модуле находятся три светодиода – красный, синий и зеленый. Меняя яркость свечения каждого кристалла, можно получить любой цвет видимого спектра.
Единственно отличие RGB LED от одноцветной только количеством выводов. Здесь их 4 – три из них для питания каждого отдельного кристалла и один общий плюс.
Существуют особые светодиодные ленты с пятью выводами. Маркируются они как LED RGB W (W – white). Пятый вывод отвечает за белый свет. В трехцветном диоде белый цвет получается при смешивании всех трех цветов в одинаковых долях. Такой «белый» отличается от чистого моно- света. Поэтому появился тип LED с четвертым кристаллом белого цвета.
Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения.
При длине в 5 метров, необходимая мощность БП будет:
5м х 14,4Вт х 1,2 (коэффициент запаса) = 86,4Вт
Если длина 15 метров, то БП нужен в 3 раза мощнее – 270Вт. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.
Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.
Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.
Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.
Например, нужно подключить 10 метров LED ленту Feron LS607, 60SMD(5050)/м 14.4Вт/м 5м IP65 12V RGB Артикул 27651. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.
После установки и подключения, вы сможете:
- Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
- Регулировать яркость – аналогично обычному диммеру.
- Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.
Подключение светодиодной RGB ленты
Блок питания => RGB контроллер => RGB лента
Важно запомнить: участки ленты, длиной больше 5 метров, должны подключаться только параллельно.
Что будет, если подключить последовательно?
Конец ленты потускнеет.
Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.
Токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.
Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти.
Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-). При подключении следующих элементов цепи важно соблюдать полярность.
RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов.
Если перепутать местами, то ничего страшного не произойдет, просто цвета будут перепутаны.
Подпишитесь и узнавайте первыми о новостях и акциях Отправляя запрос, Вы соглашаетесь на обработку персональных данных
Гибкая светодиодная лента параметры, выбор, монтаж, подключение
Выбрать светодиодную ленту, не так просто, как кажется на первый взгляд.
Дельные советы, как именно выбрать, а потом купить и не пожалеть о покупке ленты, мы дадим в этой статье. Но и это не все. Вы научитесь делать светодиодную подсветку, монтаж светодиодной ленты своими руками, узнаете способы подключения лент.
КАК ВЫБРАТЬ ГИБКУЮ СВЕТОДИОДНУЮ ЛЕНТУ
Светодиодные ленты следует выбирать по следующие параметрам:
- степень защиты от воды, пыли
- рабочее напряжение
- тип светодиодов
- яркость (световой поток)
- цвет
- плотность размещения светодиодов
- направление свечения
Гибкие ленты делятся на открытые и герметичные светодиодные ленты.
Эксплуатируются, открытая гибкая светодиодная лента
и герметичная светодиодная лента, в разных условиях:
- открытая лента служит исключительно для художественной подсветки интерьера (стены, пол, подвесной и натяжной потолок, оборудование, мебель)
- герметичная лента – для уличной подсветки и подсветки помещений с повышенной влажностью.
Чтобы не углубляться, есть один параметр на который можно обратить внимание: ленты на основе SMD 5060 светят в три раза ярче, чем SMD 3528. В корпусе SMD 5060 размещены три кристалла, SMD 3528 — однокристалльные. За счет компактного расположения 3-х диодов в одном корпусе, один SMD 5060 стоит дешевле, чем три SMD 3528.
Далее подробная техническая информация, поможет конкретно определиться с выбором и купить светодиодную ленту, как для основного освещения, так и для контурной подсветки.
СВЕТОДИОДНЫЕ ЛЕНТЫ ОТЛИЧАЮТСЯ:
По типу smd-светодиодов
| SMD 3528 | 3,5х2,8мм | 5-7лм |
По степени защиты (классу защиты) светодиодной ленты:
По величине рабочего напряжения:
По цвету свечения светодиодов:
|
|
| SMD 335 боковое свечение |
3-4лм | |||
| SMD 3014 | 3,0х1,4мм | 8-10лм | ||
| SMD 3020 | 3,0х2,0мм | 6-8лм | ||
| SMD 5060 | 5,0х6,0мм | 18-20лм | ||
| SMD 5630 ультраяркие |
5,6х3,0мм | 40-50лм |
МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ БЕЗ ПАЙКИ.
КАК РАЗРЕЗАТЬ И СОЕДИНИТЬ СВЕТОДИОДНУЮ ЛЕНТУ.
Если необходимо отрезать лишний участок светодиодной ленты, то место пайки, обозначенное обычно «+» и «-», и будет местом разреза.
Соединитель и коннектор позволяют монтировать светодиодную ленту без пайки. Соединитель крепко фиксирует отрезанные куски ленты стык в стык, тем самым упрощая процесс монтажа.
Сегменты и герметичной светодиодной ленты, могут быть объединены в цепь, как без пайки (соединителем или коннектором), так и с помощью пайки. Ленту необходимо предварительно зачистить ножом, освободив контакты от влагозащищенного слоя, и соединить концы отрезков коннектором.
А для восстановления герметичности ленты, конец ленты и место спайки залить силиконовым герметиком.
Внимание!
1) На монтажной ленте, проводящие ток дорожки разрушать нельзя!
2) Перегревать светодиодную ленту в процессе пайки тоже нельзя! Не более 10 сек – время пайки, предельная температура – 260 °С.
ЧТО НУЖНО ЗНАТЬ ДЛЯ СОЗДАНИЯ СВЕТОДИОДНОЙ ПОДСВЕТКИ. КАК ПОДКЛЮЧИТЬ
Подключение светодиодной ленты к сети 220В напрямую запрещено! Понизить выходное напряжение можно посредством блока питания до 12В/24В.
Выходное напряжение источника питания должно соответствовать рабочему напряжению ленты.
А мощность источника питания – больше на 15-20%, во избежание перегрева.
При подключении светодиодной ленты к блоку питания, должна быть соблюдена полярность.
Не подключать последовательно к одному блоку питания ленты с малой мощностью более 5 метров! Увеличение силы тока приведет к перегреву светодиодов, а значит к их быстрому выгоранию и сокращению срока службы.
Не подвергайте светодиодную ленту механическому повреждению, сильно не сгибайте и не царапайте посторонними предметами.
Обратить внимание на поверхность, к которой крепится светодиодная лента. Она должны быть чистой, обезжиренной, сухой, не токопроводящей (во избежание короткого замыкания).
ДВА СПОСОБА ПОДКЛЮЧЕНИЯ СВЕТОДИОДНЫХ ЛЕНТ К БЛОКУ ПИТАНИЯ
Дополнительное оборудование для подсветки.
Для создания монохромной подсветки:
- светодиодная лента
- источник питания
- диммер (принцип ШИМ регулировки яркости). Подключается между источником питания и лентой.
Светодиодные ленты нужно подключать только параллельно!
С одним источником питания, способ для мощного источника. Мощность одного блока питания должна быть больше (на 15-20%) суммы мощностей 2-х (или более) лент. Но никак меньше! Сечение дополнительного провода для подключения дополнительной ленты не менее 1,5мм.
Схема подключения светодиодных лент (более двух) к одному источнику питания.
С несколькими распределенными источниками питания. Компактные блоки питания, при использовании этой схемы, легко скрыть, спрятать. Сечение дополнительного провода для подключения дополнительной ленты не более 1мм.
Схема подключения светодиодных лент к двум (или более) источникам питания.
СХЕМА ПОДКЛЮЧЕНИЯ СВЕТОДИОДНОЙ ЛЕНТЫ RGB
Для создания RGB-подсветки:
- светодиодная RGB-лента
- контроллер для RGB лент и линеек
- усилители выходной мощности для LED контроллеров (при необходимости)
- источник питания
ТЕПЛООТВОД СВЕТОДИОДНОЙ ЛЕНТЫ
Главный враг светодиодной ленты – перегрев! При должном обслуживании ленты, срок службы будет соответствовать заявленному производителем.
Хороший теплоотвод зависит от:
1) качества светодиода: алюминиевая основа диода служит для отвода тепла
2) толщины печатной платы, на которой размещены светодиоды. Чем больше плотность светодиодов, тем толще должна быть печатная основа
3) алюминиевого профиля, как дополнительного радиатора для теплоотвода.
При монтаже подвесного потолка, ниши из гипсокартона, двухрядную светодиодную ленту или ленту с удвоенной плотностью, вставляют в анодированный алюминиевый профиль для предотвращения перегрева и увеличения срока службы ленты.
Бюджетный вариант предполагает крепление ленты (к гипсокартону, дереву, пластику) на любой пластине из алюминия, которая может заменить профиль.
Грамотное охлаждение RGB-лент (при белом свечении) гарантируют свечение лент более 50000 часов. Яркие светодиодные двухрядные RGB-ленты SMD 5060 (2500лм/м), ультраяркие smd 5630 (1500лм/м) стоят дороже лент для контражура. Экономить на теплоотводе – значит сократить срок службы ленты!

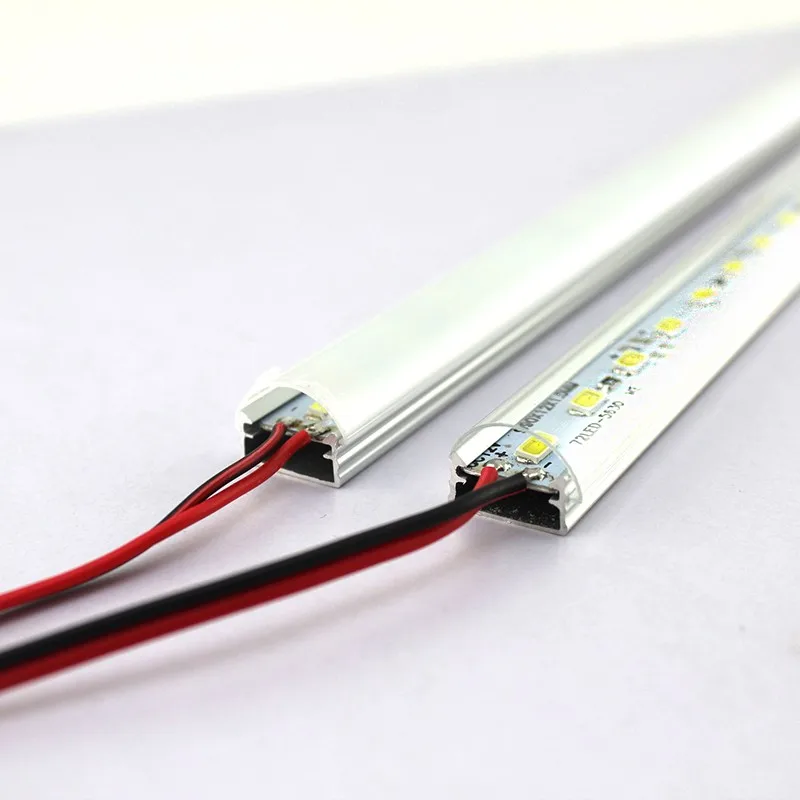

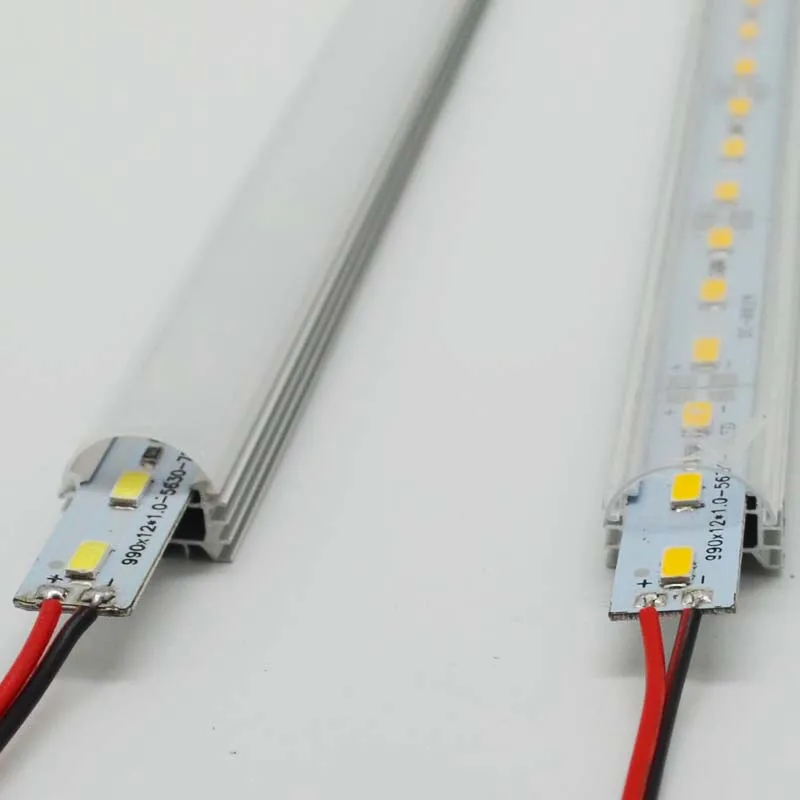

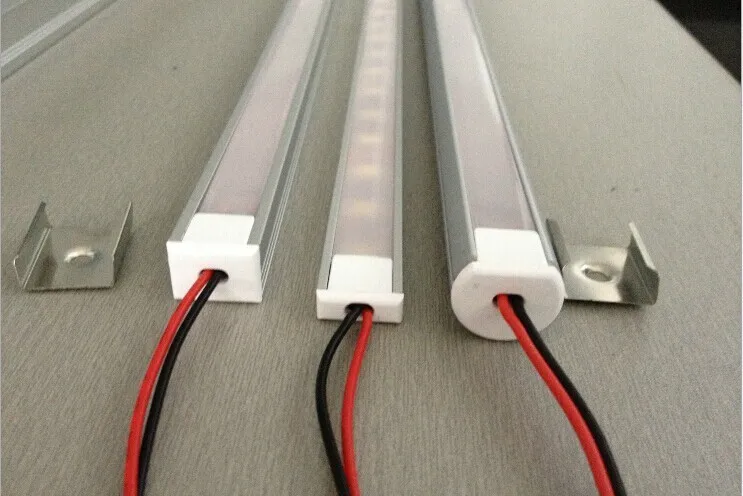

ПРОФИЛИ ДЛЯ СВЕТОДИОДНЫХ ЛЕНТ
| Применение: • Системы освещения и подсветки внутренних интерьеров, • кухни, кабинетов, ступеней, витрин. • Освещение и оформление сцен в театрах. • Интерьер отелей, офисов. Световая реклама. • Скрытая подсветка труднодоступных мест. |
Светодиодная лента для Shadow Box
