Датчик движения для включения света: виды, выбор, схемы

Включать освещение в некоторых помещениях или на улице на весь темный период неразумно. Чтобы свет горел только тогда когда нужно, в цепь питания светильника ставят датчик движения. В «нормальном» состоянии он разрывает цепь питания. При появлении в его зоне действия какого-то движущегося предмета, контакты замыкаются, освещение включается. После того, как объект пропадет из зоны действия, свет выключается. Такой алгоритм работы отлично показал себя в уличном освещении, в освещении подсобных помещений, коридоров, подвалов, подъездов и лестниц. В общем, в тех местах, где люди появляются только периодически. Так что для экономии и удобства лучше поставить датчик движения для включения света.

Содержание статьи

Виды и разновидности

Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.

Датчик движения для включения света нужен не только на улице

Уличные датчики движения имеют высокую степень защиты корпуса. Для нормальной эксплуатации на открытом воздухе берут датчики с IP не ниже 55, но лучше — выше. Для установки в доме можно брать IP 22 и выше.

Тип питания

Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты :

Самая многочисленная группа — проводные для подключения к 220 В. Беспроводных меньше, но их тоже достаточно. Они хороши если включать надо освещение, работающее от низковольтных источников тока — аккумуляторных или солнечных батарей, например.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:

  • Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение.
    Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
  • Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено.

    Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком

  • Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
  • Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет.

    Разное исполнение, но цвет, в основном, белый и черный

  • Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.

Чаще всего для включения света на улице или дома используют инфракрасные датчики движения. Они имеют невысокую цену, большой радиус действия, большое количество регулировок, которые помогут настроить его. На лестницах и в длинных коридорах лучше поставить датчик с ультразвуком или микроволновой. Они в состоянии включить освещение даже если вы еще далеко от источника света. В охранных системах рекомендованы к установке микроволновые — они обнаруживают движение даже за перегородками.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

  • Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
    • на потолке;
    • на стене.

      Вид датчика движения по внешнему виду не определишь, можно лишь понять на потолке он устанавливается или на стене

  • Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

Это все функции, которые могут быть полезны. Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции.

Где разместить

Установить датчик движения для включения освещения надо правильно — чтобы работал он корректно, придерживайтесь определенных правил:

В больших помещениях устройство лучше устанавливать на потолке. Его радиус обзора должен быть 360°. Если датчик должен включать освещение от любого движения в помещении, его устанавливают по центру, если контролируется только какая-то часть, расстояние выбирается так, чтобы «мертвая зона» бала минимальной.

Датчик движения для включения света: схемы установки

В самом простом случае датчик движения подключается в разрыв фазного провода, который идет на лампу. Если речь идет о темном помещении без окон, такая схема работоспособна и оптимальна.

Схема включения датчика движения для включения света в темном помещении

Если говорить конкретно о подключении проводов, то фаза и ноль заводятся на вход датчика движения (обычно подписаны L для фазы и N для нейтрали). С выхода датчика фаза подается на лампу, а ноль и земля на нее берем со щитка или с ближайшей распределительной коробки.

Если же речь идет об уличном освещении или включении света в помещении с окнами, надо будет или ставить датчик освещенности (фотореле), или устанавливать на линии выключатель. Оба устройства предотвращают включение освещения в светлое время суток. Просто одно (фотореле) работает в автоматическом режиме, а второе включается принудительно человеком.

Схема подключения датчика движения на улице или в помещении с окнами.
На месте выключателя может быть фотореле

Ставятся они также в разрыв фазного провода. Только при использовании датчика освещенности, его надо ставить перед реле движения. В таком случае оно будет получать питание только после того как стемнеет  и не будет работать «вхолостую» днем. Так как любой электроприбор рассчитан на определенное количество срабатываний, это продлит срок эксплуатации датчика движения.

Все описанные выше схемы имеют один недостаток: освещение нельзя включить на длительное время. Если вам надо вечером проводить какие-то работы на лестнице, вам придется все время двигаться, иначе периодически свет будет отключаться.

Схема подключения датчика движения с возможностью длительного включения освещения (в обход датчика)

Для возможности длительного включения освещения, параллельно с детектором устанавливается выключатель. Пока он выключен, датчик в работе, свет включается когда он срабатывает. Если вам надо включить лампу на длительный период, щелкаете выключателем.

Лампа горит все время, пока выключатель снова не будет переведен в положение «выключено».

Регулировка (настройка)

После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации уличного освещения.

Угол наклона

Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.

Регулировка датчика движения начинается с выбора угла наклона

Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.

Чувствительность

На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).

В основном, регулировки выглядят так

Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.

Время задержки

У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).

Время свечения или время задержки — выбираете как вам больше нравится

Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.

Уровень освещенности

Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.

Находится они могут на лицевой или тыльной стороне корпуса

При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.

Вот теперь можно считать, что реле движения настроено.

Датчик движения для управления светом

Современное разнообразие осветительных систем позволяет организовать освещение в любых условиях – в промышленных помещениях, на улице или дома. Буквально десяток лет назад все ограничивалось лампочками да выключателями, но сегодня даже обычному потребителю строительный рынок предоставляет огромное разнообразие механизмов и устройств, значительно облегчающих его жизнь.

В этой сфере, пожалуй, нет изобретения более гениального, чем датчики движения для включения света. Что это такое, как они устроены и почему работают, а также способы их применения и подключения будут рассмотрены в данной статье. Установить датчик движения в нужном месте и подсоединить все провода сможет даже обычный человек, не владеющий продвинутыми знаниями в области светотехники.

Что это такое?

Это электронное устройство, имеющее в своей конструкции специальный детектор, который реагирует на появление живого существа в зоне своей видимости. Он применяется как автоматический включатель света и других электронных приборов в тот момент, когда обнаружит человека. Существует выключатель с датчиком движения, который уже встроен в него. Принципиальную схему его работы и то, как устроен прибор, мы рассмотрим далее.

Какие бывают виды?

Какие они бывают? По способу реагирования на движущиеся объекты, от которого зависят характеристики датчиков, различают несколько видов:

  • Периметрические – имеют определенный периметр, при появлении признаков жизнедеятельности на нем они срабатывают, выполняя поставленную задачу. Это обычный тип, который используется для освещения (чаще всего улицы).
  • Внутренние – имеют сравнительно ограниченный радиус работы, обычно он направляется на ворота или дверной проем. Кто-то появляется – свет зажигается.
  • Периферийные – применяются в охранных системах и сигнализации, срабатывают при пересечении объектом определенной линии, например, забора.
Разнообразие моделей изделий

По принципу своей работы они делятся также на несколько категорий:

  • Ультразвуковой – датчики включения света реагируют на появление звука при высокой частоте.
  • Инфракрасный датчик движения – срабатывают на наличие движущегося теплого объекта в периметре работы.
  • Микроволновой – более редкий вид, следит за появлением высокочастотных волн.
  • Пассивные – только принимает излучение, и на него же реагирует.
  • Активные – сам излучает эти волны, проецируя их на движущийся объект, что повышает точность определения, когда вы движетесь.

На что они могут срабатывать?

  • На тепло – если проходит человек или даже кот пробегает, чувствительность настраивается на самом приборе.
  • На звук – скажете что-то, даже шепотом, и свет загорится.
  • На движение – колебание воздуха, изменение магнитного поля предметов вследствие их передвижения.

Способы установки:

  • настенный;
  • потолочный датчик движения для включения света;
  • врезной;
  • скрытый;
  • вкручивающийся в светильник (патронный тип).
Потолочный, настенный и патронный тип

Для чего же нужно применение инфракрасного датчика движения? Вы будете устанавливать его в определенном месте, направляя детектор движения на интересующий вас периметр. Если появляется движение или звук в заданном месте, свет включается. Это полезно как в охранных целях, так и в местах, где не очень удобно использовать выключатель – на улице, где руки постоянно заняты чем-то (обычно он крепится на потолок). А так получается, что если вы в поле зрения детектора, то свет горит, только вы ушли – он погас. Приведенная выше классификация расскажет вам, как выбрать модель под свои нужды.

Принцип работы

Устройство датчика движения очень похоже на работу обыкновенного кнопочного выключателя, то есть он выполняет такую же работу. Только вместо механической кнопки, которая разрывает активную фазу, здесь работает программа, которая соединяет контакты в случае срабатывания системы включения освещения и разъединяет их в состоянии покоя.

Каков принцип работы датчиков движения? Главным элементом является именно детектор, задача которого – постоянно мониторить состояние выбранной для него территории. В него уже заложены параметры окружающей среды, он проводит постоянное сравнение текущей ситуации с тем, что ему уже известно. Температура человека гораздо выше, чем средняя температура окружающей среды, поэтому, когда датчик движения для освещения обнаруживает достаточно плотное тепловое пятно, выделяемое на картинке красным цветом, явно выделяющееся на фоне всего остального, он дает команду цепи замкнуться. Когда картина вновь стабилизируется, следует команда, цепь разъединяющая.

Реагирование на разницу температур

Такая же история и со звуком – стандартные условия подразумевают наличие какого-то звукового шума, на который датчик не реагирует. Стоит только чему-либо этот порог превзойти, сразу же срабатывает программа соединения контактов для освещенности.

Тепловые датчики движения работают за счет очень маленького тока, который постоянно протекает через них даже тогда, когда свет выключен. Такой принцип работы стал причиной появления проблемы, с которой сталкиваются владельцы люминесцентных и светодиодных ламп – мигание в выключенном состоянии. Установка резистора или конденсатора параллельно сети от датчика к лампочке поможет исправить эту проблему.

Подключение датчика движения

Несомненный плюс их установки – они сразу из коробки готовы к работе, в комплекте идут все необходимые детали, на корпусе сделаны подсказывающие метки, не нужно ничего рассчитывать и подбирать. Схема подключения датчика движения для освещения приведена далее.

Подключение датчика движения выполняется аналогично подключению любого выключателя. Ноль и фаза подсоединяются к контактам на датчике, которые отмечены буквами N и L соответственно. От третьего контакта к лампочке отправляется провод, по которому будет течь ток в случае замыкания контактов при движении в периметре перемещения (рисунок 1).

Подключение датчика движения без выключателя и с ним

Как подключить датчик движения к лампочке? На рисунке 1 представлено подключение, где работа лампочки зависит только от детектора движения. Никаким другим способом на ее работу повлиять невозможно. Такой способ обычно применяется на улице при освещении прожектором. В сеть также подключается фотоэлемент, который отключает работу детектора в дневное время – зачем включать фонарь, когда день на улице?

Подключение детектора с использованием фотореле

Как установить датчик с выключателем в схеме? На рисунке 2 показан способ, который позволяет исключить работу детектора тогда, когда она не нужна. Мимо детектора на фазу подключается выключатель, который при замыкании отправляет ток к лампочке, минуя датчики движения для включения света. Это нужно тогда, когда настроена слабая чувствительность включения датчика, и он выключает свет, когда вы не двигаетесь в поле его зрения.

Как правильно подключить выключатель для управления лампочкой в обход детектора? Механический выключатель устанавливается на проводе, который идет от детектора к лампочке. Когда на нем цепь замкнута, лампочка включается каждый раз, когда детектор срабатывает. Если через выключатель цепь разорвана, то ток из детектора не будет доходить до лампочки, и она не загорится, даже если тот сработает.

Обычно такая схема датчика движения для освещения применяется в жилых помещениях ночью, чтобы свет не включался каждый раз, когда вы даже легонько пошевелитесь во сне. В этом случае выключатель также можно установить до самого детектора, просто не подавая на него ток, что позволит ему не включать световые приборы. Чуть ниже показано подключение простого датчика движения для освещения с выключателем между ним и лампочкой.

Размыкание цепи между датчиком и лампочкой

Чтобы не заморачиваться с установкой такой схемы, можно сразу приобрести выключатель с датчиком движения, выполняющий вышеуказанные функции. Выключатель света с датчиком движения чаще всего выполняется в одном корпусе, что выглядит очень эстетично без потери его прямых функций. Для такого датчика схема подключения абсолютно идентична.

После подключения датчика вам всего лишь останется настроить его чувствительность согласно инструкции, используя специальные регуляторы на корпусе. Если вы его настроите неправильно с первого раза, подрегулируйте.

Заключение

Сейчас даже такие сложные электронные механизмы, как датчики движения, нашли применение в быту. Изобретатели создали такой модуль, который прекрасно справляется с задачей автоматизации освещенности определенной территории. Он помогает тогда, когда у человека заняты руки и он не может каждый раз пользоваться механическим выключателем. Также освещение с датчиками движения стоит на страже вашего имущества, включаясь при движении в доме или во дворе. Особенно продвинутые модели подключаются к охранной системе, включают сирену и даже могут отправить сигнал тревоги на пульт частного охранного предприятия.

Выбрать датчик, срабатывающий на движение, не составит труда, установка своими руками датчика движения для освещения очень проста, с ней справится даже человек, никогда не имевший дел с электричеством. Соблюдайте технику безопасности – помните, что вы ведете работу со смертельно опасным напряжением. Не забывайте мысленно благодарить человека, который изобрел датчик движения, каждый раз, когда свет сам включится в нужный момент.

5 схем подключения датчика движения

Для того, чтобы упростить процесс управления освещением и автоматизировать его включение-отключение в определенных местах (подъезд, коридоры, вход в дом на улице и т.д.), применяются такие устройства как датчики движения.

Помимо работы в сетях освещения, они могут использоваться в охранных системах. Например для подачи звукового сигнала (рев сирены, включение звонка) при обнаружении движения в охраняемой зоне.

А еще их можно настроить на автоматическое открывание входных дверей, что широко применяется в торговых центрах и магазинах.

Давайте же рассмотрим как правильно подключить это устройство, разберем популярные схемы и перечислим ошибки, которые непосредственным образом влияют на погрешность работы прибора.

Двухпроводное подключение датчика движения

Первым делом определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и трехпроводными.

Сначала изучим простейшую двухпроводную схему.

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

  • автоматический выключатель для подачи питания 220В
  • распредкоробка

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку “датчик – светильник”, лучше использовать на отдельном контуре, а не сажать его на общее освещение.

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник – на высоте 1,2-2,0м от уровня пола.

Не путайте их с настенными устройствами, размещаемыми в проходных коридорах или подъездах многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок, недалеко от дверей.

Также обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора датчика.

Еще их не рекомендуется ставить над батареей или другими нагревательными приборами.

Далее, кабель идущий на светильник, также заводим в распредкоробку. Внутри нее соединяем все жилы в следующей последовательности.

Сначала ноли. От кабеля питания – на кабель светильника.

Далее заземление, если оно конечно есть.

А вот фазу с автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу от кабеля датчика, пускаем на светильник (L датчика).

Осталось подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак “нагрузка”, как на рисунке внизу.

Осталось спрятать в подрозетник весь механизм и установить декоративную рамку.

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все “флажки”.

  • 1 – переводите устройство в автоматический режим
  • 2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

  • 3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все. Подаете напряжение и проверяете работу всей схемы.

Преимущества подобной двухпроводной схемы и данных датчиков движения:

  • простота монтажа и подключения
  • возможность принудительного включения освещения без дополнительных выключателей света
  • универсальность

Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.

Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.

Они начинают мерцать, иногда очень даже сильно.

Трехпроводная схема подключения датчика движения

Переходим к трехпроводным датчикам с тремя клеммами. Самые популярные марки на нашем рынке – это инфракрасные датчики движения IEK модели от ДД-009 до ДД-019.

Популярность их объясняется прежде всего низкой ценой. Но и более дорогие экземпляры от других производителей, в принципе сделаны по точно такому же образцу. И процесс подключения и настройки будет аналогичным.

При покупке таких приборов обращайте внимание на степень их влагозащиты. В основной массе это IP44.

За пределами зданий их можно ставить только под навесом или козырьком. От прямого попадания дождя они не защищены. Здесь уже понадобятся полностью влгаозащищенные модели IP65.

Также смотрите на температуру эксплуатации, если вы намерены его использовать на улице. Большинство из них рассчитаны на работу только до минус 20С. Далее они начинают нещадно глючить.

На трехпроводной датчик придется заводить уже полноценные 220В, то есть фазу и ноль. Вся система также состоит из 4-х элементов:

  • автоматический выключатель
  • распредкоробка

По желанию многие добавляют еще отдельный выключатель света. Эту схему рассмотрим чуть ниже.

При подключении трехпроводного датчика, в распредкоробку будет заходить 3 кабеля:

  • трехжильный от автомата (фаза-ноль-земля)
  • трехжильный на освещение (если у вас светильники с металлическим корпусом)
  • трехжильный на датчик

Нули собираются в одну точку. “Земля” с автомата подключается к “земле” на светильнике. Все как по ранее рассмотренной схеме.

Вот только на датчик движения уже подается не одна фаза, а полноценные фаза-ноль. У данного девайса под корпусом имеется три клеммы.

  • две вводных – сюда вы заводите питание 220В

Они могут быть подписаны как L (фаза) и N (ноль).

Обозначенный к примеру буквой “А”.

Чтобы добраться до клемм, открутите на корпусе два самореза и снимите нижнюю защитную крышку.

Если у вас уже выведено из корпуса три разноцветных провода, ищите в инструкции их маркировку. Обычно это:

  • красный А – выход
  • коричневый L – фаза входная

Но лучше вскрыть крышечку и проверить все визуально.

Выходит именно фаза, которая и управляет всем освещением. В распредкоробке вы ее подключаете к фазной жиле кабеля, идущего на светильники или к другой нагрузке.

Вся схема будет выглядеть упрощенно следующим образом.

Если не хотите использовать распаечную коробку в качестве места соединения всех проводов, тогда придется заводить все жилы в сам датчик и соединять их на его клеммнике. Две нулевые жилы скручиваете между собой и затягиваете на клемме N.

Фазу с автомата питания пускаете на клемму L. Ну и к оставшемуся выходу подключаете жилу, уходящую на светильник. Грубо говоря, фазу-ноль с одного кабеля подали, фазу-ноль с другого вывели. Ничего сложного.

Получается та же самая 3-х проводная схема, только без распредкоробки.

Настройка и регулировка чувствительности

После подключения на корпусе ищите элементы управления и настройки. Одна из “крутилок” отвечает за время суток. Там нарисованы солнышко и луна (Lux).

Для того, чтобы использовать девайс в светлое время суток, переключатель ставите в режим, где значок солнца. Если он вам нужен для работы в ночное время или в темном помещении, где нет естественного света – выкручиваете на луну.

Второй переключатель настраивает время отключения (Time). Двигаете реостат от минимума к максимуму и увеличиваете время автоматического отключения света, с нескольких секунд до нескольких минут.

Как выставить настройки так, чтобы прибор случайно не реагировал на домашних животных? Запомните главное, в этом случае чувствительность должна регулироваться не переключателями, а углом поворота всей сферы.

То есть, куда смотрит прозрачное окошко, на то оно и будет реагировать. Не хотите, чтобы свет загорался когда мимо пробегает кошка или собака, не направляйте сферу вниз к полу. Выставляйте окошко перпендикулярно плоскости стены или на уровне вашей головы.

Ну а если вдруг захотите, чтобы датчик вообще не срабатывал, то поверните его “голову” так, чтобы окошко смотрело на самый верх, как бы в небо.

Реальная зона захвата лучей датчика – примерно 9-10 метров. Хотя в документации заявляют больше.

Еще обращайте внимание на такое свойство, как чувствительность в зависимости от направления движения человека. Она будет максимальна, когда вы проходите мимо, и минимальна, когда идете навстречу лучам.

Поэтому в коридоре или подъезде многоэтажек, датчики лучше ставить на сразу над дверьми, а где-нибудь ближе к углу. В этом случае вы по любому будете именно пересекать лучи, а не двигаться навстречу им.

Главный недостаток такой 3-х проводной схемы – отсутствие принудительного включения освещения. Датчик движения может выйти из строя или начать некорректно работать. Из-за этого вы останетесь полностью без освещения.

Чтобы избежать подобных проблем, применяют третью схему с дополнительным выключателем света.

Схема включения датчика движения с выключателем

Эта схема является наиболее универсальной. В ней используется обычный одноклавишник.

Многие спросят: “У него же всего два контакта и два провода, а у датчика три. Куда девать лишнее?” Все очень просто, достаточно подключить его параллельно.

 То есть, фазу от питающего автомата, нужно сразу завести не только на датчик, но и на одноклавишный выключатель света. Второй провод с одноклавишника присоединяется к контуру освещения, то есть к выходному проводнику с датчика.

Выглядит это следующим образом.

Теперь вы сможете включать и выключать светильники в любое время, в независимости от того, день у вас или ночь, есть движение в зоне действия девайса или нет, исправен он или сломан.

Кстати, если установить выключатель не параллельно, а последовательно в схему, то есть после него, дабы фаза разрывалась до датчика, вы столкнетесь с не совсем очевидной проблемой.

Казалось бы, такой вариант наиболее хорош. Всю схему можно полностью отключить от напряжения, а при необходимости ее включить и тут же запустить свет. Но дело в том, что при полном обесточивании и последующей подачи напряжения, лампочка не загорается сразу.

Сколько бы вы не прыгали перед датчиком и не махали руками. Ему нужно определенное время, дабы просканировать всю площадь на наличие объектов. У многих моделей на это уходит по 10-20 секунд.

А вы тем временем будете стоять в темноте и терпеливо ждать света. Согласитесь, что это не очень удобно.

Как подключить трехпроводной датчик к двум проводам

А можно ли подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника? То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом случае, подключив только два провода и не подводя ноля?

С некоторыми светодиодными лампочками такой фокус может пройти. Но вам понадобятся дополнительные компоненты.

  • конденсатор 2,2мкф на 400В

Диод устанавливается между двух клемм:

  • А-выход с датчика
  • N – место подключения ноля

Конденсатор припаивается параллельно лампочке. Схематично получается, что на датчик будет приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.

Обычный выход “А” остается пустым. На нем “сидит” только ножка диода и более никаких проводников сюда подключать не нужно.

Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите.  Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.

Отдельные виды может и загорятся, но коэффициент пульсации на них будет такой величины, что это сильно ударит по глазам и зрению.

Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.

Кроме того, суммарная мощность освещения для такого подключения – не более 80Вт.

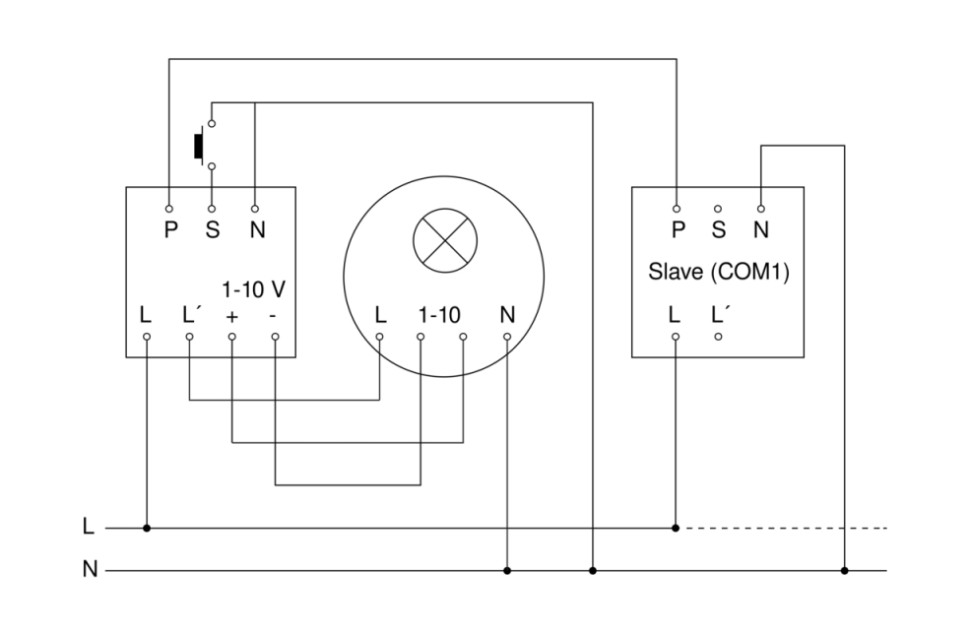

Схема с двумя датчиками

В том случае, если у вас очень длинный коридор, да еще и с поворотами, приходится ставить несколько датчиков вдоль стены.

Чтобы не тянуть отдельное питания к каждому из них непосредственно от выключателя, применяйте параллельную схему подключения.

Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора – освещение продолжает гореть.

Зашли за угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через заданный промежуток погаснет.

Схема с пускателем или контактором

Все подобные датчики движения рассчитаны на подключение нагрузки порядка 1кВт. А что делать, если речь идет о мощных линиях освещения, выполненных на лампах ДНаТ?

Или если нужно, чтобы подобные девайсы открывали двери или запускали вентиляторы? В этом случае применяйте схему с магнитным пускателем.

Вся мощная нагрузка будет подключаться через контакты пускателя, а датчик будет управлять его катушкой включения.

Фазный проводник выходящий из прибора, как раз и будет запитывать катушку. Ноль может поступать как напрямую, так и с того же датчика.

Датчик движения работает неправильно — ошибки подключения

1Ложные срабатывания.

Ложные срабатывания нередко происходят при воздействии посторонних факторов. Например, при неправильном размещении датчиков вблизи нагревательных элементов или на улице, недалеко от деревьев.

При ветре и движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но иногда подобное случается по причине неисправности внутренних компонентов.

Чтобы выяснить что же виновато в ложных срабатываниях, просто заклейте непрозрачной изолентой чувствительное окошко.

Если это ничего не изменит и прибор по прежнему будет самопроизвольно запускаться, тогда он однозначно вышел из строя и его пора менять.

2Подключение фазы и ноля.

С точки зрения логики работы устройства, без разницы куда вы подключите фазу, а куда ноль. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

То же самое правило действует и при подключении любого патрона светильника.

Поэтому здесь все делается аналогично. Заводите фазу именно на ту клемму, куда предписано инструкцией.

3Датчик самопроизвольно включается сразу после отключения.

Подобное может происходить при направлении постороннего луча света, от рядом расположенного светильника в чувствительный элемент.

Например, ближайшая лампочка накаливания, при отключении будет затухать не моментально, а постепенно. И ее нить остывая, по прежнему будет излучать инфракрасные волны.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. И так N-ое количество раз до бесконечности.

Поэтому смотрите, чтобы свет от лампочек не бил напрямую в сам датчик, либо они находились от него на удаленном расстоянии. Из-за этого их зачастую и прячут непосредственно под корпусом светильника.

4Установка потолочного датчика на стену.

Вы должны не забывать, что есть модели потолочные, а есть настенные.

У обоих устройств диаграммы работ несколько отличаются. Угол обзора у них разный, а значит и работать они будут не так как вы изначально планировали, порой включаясь в самые неподходящие моменты.

5Влияние ветра и бликов.

Нельзя ставить датчики движения направленные на окна, кондиционеры или монтировать их на улице в сильно продуваемых местах.

Инфракрасный фотоприемник расположенный внутри, чутко реагирует на любое тепловое излучение. А значит сквозняк или ветер, привнося холодный воздушный поток, запросто могут изменить интенсивность ИК-излучения в зоне действия прибора.

Он будет срабатывать от каждого такого порыва, даже если поблизости нет движения и человека. А еще он может срабатывать от бликов на стекле окна или отражении солнышка в лужице.

Некоторые даже сталкивались вот с такой редкой проблемой. Датчик смонтирован в гипсокартонную стену, внутри которой, по тем или иным причинам, периодически появляется тяга и перемещение теплых потоков воздуха снизу вверх.

Так вот, даже на такую казалось бы не очевидную вещь, эта штука может иногда срабатывать.

6Трещина или грязь на экране.

Дело в том, что это не просто прозрачное стеклышко, как многие думают. Это линза Френкеля.

Она специальным образом фокусирует ИК излучение за счет вогнутых сегментных зеркал.

А если у вас будет на внешней стороне грязь или вы случайно уроните корпус и на нем появится трещинка, то прибор начнет работать некорректно.

Источники – https://cable.ru, Кабель.РФ

как подключить датчики движения к лампочкам на освещение, настройка и схемы подключения с выключателем и без выключателя

Датчиками движения называют специальные приборы, отвечающие за управление освещением. Если в так называемом «секторе ответственности» движутся какие-либо объекты – устройства включаются. Раньше подобные виды техники имелись далеко не на каждом объекте, сейчас они доступны практически всем. Основная функция – освещение придомовых территорий, но есть некоторые особенности, с которыми желательно ознакомиться заранее. Тогда проще понять, как подключить датчик движения к лампочке.

Схемы подключения самому: понятно и доступно

Подключение через выключатель

Чаще всего выбор делают в пользу обычной цепи, с замыканием и размыканием. Параллельно устройству идёт обычный выключатель, если освещение нужно постоянное, но в поле зрения никто и никуда не двигается. Свет горит за счёт обходной цепи, когда всё включают. При выключении прибор отвечает за контроль работы всех устройств.

Подключение одного прибора в цепь

Соединение допустимо двух видов:

  1. Непосредственно рядом с осветительным прибором.
  2. На более-менее значительном расстоянии, что тоже позволяет без проблем настроить датчик движения на освещение.

Для подключения у большинства моделей есть три клеммы. Для подключения питающей сети используют контакты с обозначением L, N. От этой цепи напряжение подают не только на схему датчика, но и на нормально открытый контакт реле. Часто в конструкции присутствует клемма L out, иногда для её обозначения используют стрелку.

Эта клемма является второй частью в контактной пары, которая замыкается с контактом L, когда срабатывает устройство. За подачу напряжения отвечает двухжильный кабель. В разрыв фазного провода подключаются основные контакты реле.

Через распределительную коробку проще сделать подключение, если осветительный прибор будет стоять отдельно. Внутрь коробки заводят трёхжильный кабель. Здесь тоже есть свои особенности:

  1. Одна жила служит для питания устройства, будет нейтральной.
  2. Две другие обустраиваются с целью коммутации, чтобы светильник с датчиком движения работал бесперебойно.
  3. Внутри коробки разводку выполняют по той же схеме, что и для обычных выключателей.

С подключением приборов движения для квартиры редко возникают сложности, тем более – с тем, чтобы его перепутать. Большинство разновидностей не отличаются повышенной чувствительностью к полярности. Но рекомендуется делать так, чтобы в разрыве присутствовал именно фазный провод. Таковы стандартные требования ПУЭ.

Схема с двумя датчиками

Иногда схема помещения достаточно сложно, потому устройства требуется два и больше. Здесь надо установить приборы так, чтобы их «зоны ответственности» пересекались друг с другом. То есть, любое движение должно оставаться в зоне видимости приборов, в любом случае.

Параллельное подключение – самый удобный вариант для таких ситуаций. В работе оба прибора остаются полностью независимыми друг от друга. Но каждый из них способен управлять прожектором, в равной степени. Схема подключения датчика движения работает стабильно.

Схему последовательного подключения тоже используют, но гораздо реже. В данном случае фаза на каждый из последующих приборов идёт с управляющей клеммы предыдущего. Во дворе в сочетании с прожектором такой вариант нельзя назвать уместным.

Подключение нескольких приборов в сеть

Размер, форма помещений, требующих контроля, бывают разными. Каждый датчик обычно управляет только одним прибором освещения, либо одной сетью. Можно располагать устройства под определёнными углами друг к другу, чтобы уверенно обнаруживать присутствие при любых обстоятельствах. Применяются встречные, разнонаправленные варианты. Главное – чтобы зона покрытия детекторов и обнаружения оставалась максимальной.

Включение света в большинстве случаев требуется при включении хотя бы одного датчика, входящего в группу. Тогда рекомендуется и здесь параллельно соединять контакты релейных групп всех выключателей. Все модели при таких обстоятельствах должны коммутировать фазные, либо нулевые провода. Иначе, когда включается лампа с датчиком движения, увеличивается вероятность коротких замыканий.

Задача усложняется при необходимости организовать свет, включающийся только при срабатывании обоих элементов одновременно. Было бы допустимо последовательное подключение, если бы один релейный контакт не был привязан к клемме питания. Но требуется установить промежуточное реле, с катушкой, включающейся при срабатывании отдельного датчика. Контакты второго прибора первыми разрывают нагрузку. Затем задействуют нормально открытый контакт дополнительного реле.

Схема включения датчика движения с выключателем

Подключение в этой схеме для дома идёт параллельно. Соединение фазных жил проходит с соблюдением следующих рекомендаций:

  1. Входящая жила в датчик подключается к проводу от автомата.
  2. Тот же провод от автомата соединяют с выключателем.
  3. Со светильником соединяют выходной провод от прибора движения.
  4. Далее выходной провод прокладывают через выключатель.

Благодаря этому контроль освещения упрощается вне зависимости от того, какое время суток сейчас. Работа тоже не будет оказывать такого сильного влияния на устройства.

Иногда возникают вопросы относительно последовательного выключения. Такую схему допустимо применять, но у неё есть серьёзные недостатки. Лампочка не загорается сразу после того, как всё включат и подадут питание. Работа схемы происходит с опозданием. Иногда оно растягивается до 20 секунд и больше. Даже если схема датчика движения организована правильно.

Схема подключения датчика движения без выключателя

Пример – когда приобретён прибор, но владелец не хочет проводить серьёзные монтажные работы, с дополнительными тратами по времени и материалам. Тогда разрешают выключатели демонтировать. На его месте устанавливают прибор, отвечающий за движение. Но такие схемы подходят далеко не для всех лампочек, хотя отслеживание перемещения работает нормально.

В этом случае подключение также требует учёта дополнительных правил:

  1. Приобретение диода и конденсатора, без которых светильники с датчиком движения не будут работать.
  2. Между клеммами A, N устанавливают диод.
  3. Конденсатор впаивают параллельно лампочке, которая используется в настоящее время.
  4. Через прибор движения с выключателем проходит только фазный контур. Значит, он заходит в клемму L, выходит из клеммы N. По сути, клемма А свободна в такие моменты, но одна из ножек диода будет сидеть именно на ней.
  5. Со светодиодами подобные решения работают очень хорошо. Но допускается подключение лампочек суммарной мощностью не больше 80 Вт.

Схема с пускателем или контактором

Такой вариант актуален, если устройство требует постоянного пониженного напряжения. Мера подходит для гаражей и хозяйственных построек, других подобных объектов с повышенными требованиями к мерам безопасности. Бра обустраиваются по другому принципу.

К блоку питания подключают проводники, связанные с рабочим нулём и заземлением. Фаза поступает через устройство, по принципу, который частично описывался выше. С блока питание снимается напряжение постоянного типа. Оно передаётся на осветительный прибор, с соблюдением полярности, если всё правильно подсоединить.

Задержка выключения света

При запуске устройств обязательно проводят тестирование. Для этого регулятор уровня освещённости должен попасть в положение, соответствующее дневному освещению. На минимум ставят регулятор, отвечающий за время.

Первый раз после подключения к питанию ждут около 30 секунд. После этого освещение включается тоже на 30 секунд. Следующее действие – направление чувствительной зоны на место, которое должно находиться под наблюдением. Устанавливать нужный диапазон не так сложно.

Промежуток времени срабатывания и работы лампы должны в точности соответствовать друг другу.

Подключение датчиков освещенности

Схемы, цветовая маркировка проводов могут иметь некоторые отличия в каждом конкретном случае. Лучше всего внимательно изучить инструкцию, прилагаемую к конкретной модели. Существуют дополнительные схемы, при которых предполагается соединение фотореле с дин-рейкой в электрощите. Имеется внешний светочувствительный прибор для включения.

Датчики освещённости помогут включить свет, и сохранить его в рабочем состоянии до утра.

Трёхпроводная схема подключения

Трёхпроводную схему считают самым простым вариантом. Питание 220 Вольт подаётся по двум проводам. Третий провод применяют в качестве выхода. Регуляторами времени и чувствительности снабжены практически все современные датчики, вне зависимости от типа.

Благодаря регулятору чувствительности проще настроить приборы на конкретную массу. Это позволит работать только на человека, чтобы игнорировать животных. Регулятор по времени контролирует работу и включение.

Двухпроводное подключение

Допускается установка таких приборов взамен тех, что существовали ранее. Или параллельно. Тогда управление светом осуществляется только при отключенном выключателе. 40-50 микроампер – стандартная величина тока, потребляемая при работе. Можно подключать не только лампы накаливания, но и использовать энергосберегающие технологии. Установка светильника с датчиком движения в этом случае экономит деньги.

Настройка

Существует всего несколько основных принципов, которые надо учесть при подключении.

Настройка и регулировка чувствительности

За это отвечает датчик, который обозначается как Sens. При первой настройке важно убедиться в том, что устройство срабатывает именно в момент, когда в помещении оказывается человек. Можно сделать так, чтобы проезжающие мимо автомобили при этом не заставляли устройство включаться. Как установить желаемые параметры – написано в инструкции от производителя.

Угол обзора

Угол наблюдения датчиков может быть разным в зависимости от потребностей заказчиков. Допустимы варианты от нескольких градусов до полного кругового обзора. Он чаще применяется при круговом креплении, регулировка дополнительно не нужна.

Углы определяются в горизонтальной, либо вертикальной плоскостях. Они указываются в документации отдельно, определяют общую зону наблюдения.

Если датчики предназначены для монтажа на стену, их характеристика будет следующей:

  • 110-120 или 180 градусов по горизонту.
  • 15-20 градусов по вертикали. Установить датчик движения не так сложно.

Движения не будут фиксироваться датчиками, если они выходят за рамки указанного пространства. Для корректировки направления важно не только подбирать приборы изначально, но и учитывать место монтажа. Если орган наблюдения подвижный – установка упрощается.

Круговой обзор до 360 градусов по горизонтали характерен для устройств с потолочным монтажом. Обзор распространяется конусом сверху вниз. Зона контроля значительно больше, но не просматриваемые точки в углах часто имеются.

Лучшие модели датчиков для включения света

Приведём список моделей, которые уже прошли проверку практикой. И заслужили доверие пользователей, как профессионалов, так и на бытовом уровне.

Navigator 71 967 NS-IRM05-WH

Обнаруживает, регистрирует тепловые потоки, постоянно наблюдает за ними. Совместим с любыми видами оборудования для освещения. Для включения и выключения системы освещения поддерживает регулировку порога освещённости. Время срабатывания тоже меняется. Общая дальность работы – до 12 метров. Головка сенсора с радиусом обзора до 180 градусов. 1,8-2,5 метра – рекомендуемая высота установки, которая к подсоединению других устройств тоже привязана.

Camelion LX-39/Wh

Настенный счётчик, способный дополнительно экономить электрическую энергию. Регистрация и анализ теплового потока – основные возможности устройства. Установленный прибор работает при разных условиях.

Rev Ritter DD-4 Control Luchs 180

Очень тонкий прибор, допускающий монтаж на любую настенную поверхность. Регистрация движение и наблюдение проходят на максимальном уровне обзора. Максимальная мощность подключаемых приборов – до 1200 Вт. Предполагает разный угол обзора, при этом недопустимый диапазон маленький.

Рекомендации по выбору схемы монтажа

Благодаря различным схемам можно добиться разных результатов:

  1. Временное управление осветительной группой без участия выключателя.
  2. Отключение автоматического управления системой освещения.
  3. Расширение контролируемой зоны, и так далее.
  4. Сначала требуется изучить каждую схему. И понять, при каких характеристиках и потребностях подходит вариант. При выборе устройства это всегда поможет.

Рекомендации по выбору места монтажа

Датчики могут быть установлены внутри дома, либо снаружи.

Уличные датчики контролируют территорию, прилегающую к той или иной постройке. Дальность восприятия у этих приборов обычно большая. У некоторых приборов она доходит до сотен метров. Но такие показатели не особо подходят для территории двора частного дома.

При возвращении домой или выходе в тёмное время суток приборы будут особенно удобными для хозяев. Кнопка LUX помогает с настройкой.

Внутренние датчики работают в помещениях. Отличия от другого вида кроются в следующих свойствах:

  1. Слабая защищённость от атмосферных воздействий.
  2. Меньший сектор обзора. Если нет движения – работа прекращается.
  3. Уменьшенная стоимость.

Рекомендации инженеров

Рекомендуется устанавливать корпуса датчиков как можно дальше от приборов, способных стать источниками электромагнитных помех. Иначе создаются условия для ложных срабатываний. Использование таких устройств может стать первым шагом на пути к обустройству так называемого умного дома.

ИК-разновидности получили наибольшую распространённость. Но стоит обратить внимание и на другие модели, если задачи тоже должны быть другими.

Датчик движения для освещения | Заметки электрика

Здравствуйте, дорогие читатели и гости сайта «Заметки электрика».

Помните, я уже как то писал статью про систему «Умный дом»?

Так вот одной из его функциональностей является автоматическое управление освещением с помощью датчиков движения.

Вот об этом я и хочу подробно рассказать Вам.

Прочитав внимательно данную статью, Вы сможете сделать свою квартиру или дом немного комфортнее и «умнее».

Назначение и применение

Основным назначением датчиков движения является автоматическое включение или отключение нагрузки в определенном интервале времени при появлении в зоне чувствительности датчика движущихся объектов. Также такой датчик учитывает и уровень освещенности.

Для коммутации цепей нагрузки используется встроенное в датчик электромеханическое промежуточное реле.

Чаще всего датчики движения применяют для управления освещением улиц или жилых помещений. В настоящее время датчики движения мы устанавливаем на автоматическое управление освещением тамбуров и лестничных площадок подъездов жилых многоквартирных домов.

Скоро я опубликую около 10 подробных статей про монтаж электропроводки жилого многоквартирного дома, вот например, свежая статья про фотореле для уличного освещения. Подписывайтесь на получение уведомлений о выходе новых статей на сайте. Форма подписки расположена внизу статьи и в правой колонке сайта.

Актуальность применения датчиков движения для включения света обусловлена не только удобством и комфортом. При использовании датчиков движения значительно уменьшается расход электрической энергии, что немаловажно в наше время, а также увеличивается срок службы самих ламп.



Принцип работы датчика

Принцип работы датчика движения для включения света очень прост.

При появлении какого-либо движения в зоне чувствительности датчика, он начинает определять уровень освещенности. И если уровень освещенности ниже уставки срабатывания, то датчик срабатывает, тем самым включая своими выходными контактами светильник.

Все правильно. Логика здесь прослеживается. Ведь если движение будет в светлое время суток, то зачем включать свет, ведь днем и без того светло.

Мощность выходных цепей датчика зависит от типа и разновидности датчика.

Например, у датчика движения типа ДД-024 мощность выходных цепей составляет около 600 (ВА) для энергосберегающих ламп и 1100 (Вт) для ламп накаливания. Согласитесь, очень даже неплохо.



Датчик движения для включения света типа ДД

Для реализации вышесказанного я использую инфракрасные датчики типа ДД-024 и ДД-024В от фирмы IEK. Проблем с ними не было, поэтому рекомендую их к применению. Вот так он выглядит.

А это его габаритные и установочные размеры.

Основные характеристики инфракрасного датчика представлены в таблице ниже (нажмите на картинку для увеличения):

Установка датчиков движения

Теперь разберем вопрос установки датчиков, т.к. от этого зависит их точность и правильность срабатывания.

Устанавливать и подключать датчики движения рекомендуется только квалифицированному электрику.

Как правило, датчик движения для включения света устанавливается на потолке на расстоянии от 2 до 6 (м) от пола. Чтобы не было частых ложных срабатываний место его установки тщательно выбирается.

Запрещено устанавливать датчик движения, если в его зоне чувствительности находятся:

  • вентиляторы (движущиеся и вращающиеся части, лопасти)
  • проезжающий транспорт (тепло от двигателей)
  • кондиционеры (влияние отрицательной температуры)
  • трубы отопления (влияние положительной температуры)
  • деревья и кустарники
  • различные электромагнитные помехи

Не стоит забывать и про угол обзора датчика.

При установке датчика на потолке угол обзора составляет 360 градусов, что согласитесь, очень хорошо. Если же установить его на боковой стене, то угол обзора уменьшиться до 120-180 градусов.

Крепеж датчика движения к поверхности выполняется в следующей последовательности.

1. Поворачиваем защитную крышку датчика по часовой стрелке и снимаем ее.

2. Открывается доступ к двум крепежным отверстиям и регулировочным винтам.

«LUX» — регулятор уставки срабатывания в зависимости от уровня освещенности

«TIME» — регулятор выдержки времени во включенном состоянии

«SENS» — регулятор уставки чувствительности к инфракрасному излучению

Схема подключения датчика движения

Датчик движения должен получать питание через автоматический выключатель или предохранитель, т.е. его питающие цепи должны иметь защиту.

Подключать датчик к неисправной или поврежденной электропроводке строго запрещено.

Подключение проводов осуществляется к клеммным зажимам. Сечение провода не должно превышать 1,5 кв. мм по меди. Кстати, переходите по ссылке и узнаете, как можно определить сечение провода по его диаметру.

Напряжение с питающих проводов во время подключения датчика должно быть снято!!!

Ниже я покажу Вам 3 варианта схемы подключения датчиков движения для освещения. В зависимости от Ваших желаний и потребностей выбирайте свой вариант.



Вариант 1

Первый вариант схемы подключения датчика является стандартным решением. Кстати, такая схема изображена на корпусе самого датчика.

Эта схема самая простая в подключении.

L — фаза, N — ноль, А — коммутируемая (выходная) фаза с датчика на светильник.

Вариант 2

Второй вариант (не стандартный) схемы подключения  смотрите ниже.

Эту схему подключения датчика можно применить в том случае, если Вам необходимо, чтобы свет горел какой то период времени, не зависимо от освещенности и движения. Для этого в схему, параллельно датчику, подключаем обычный одноклавишный выключатель (можно и двухклавишный при использовании одного контакта).



Вариант 3

Третьим вариантом схемы подключения датчика движения для включения света необходимо воспользоваться при условии, что общая выходная нагрузка (мощность светильников) превышает предельное значение (об этом я говорил в самом начале статьи).

Для этого в схему добавляем контактор с напряжением катушки на 220 (В), либо используем два датчика движения, подключаемых на одну нагрузку. Про пускатели и контакторы более подобнее читайте здесь.

При подключении датчиков движения для включения света соблюдайте цветовую маркировку проводов.

Проверка датчика после подключения

После подключения датчика необходимо сделать ему проверку.

Первым делом необходимо винт регулятора «LUX» поставить в максимально-предельное положение (по часовой стрелке). Винт регулятора «TIME» наоборот, поставить в самое минимальное положение (против часовой стрелки). Затем подать напряжение на датчик. Сразу же должен загореться светодиодный красный индикатор, обозначающий включение нагрузки.

При отсутствии движения датчик отключит нагрузку примерно через 25-30 секунд. Светодиодный красный индикатор при этом погаснет.

При возобновлении движения датчик снова должен включить нагрузку (красный светодиод опять загорится). И при отсутствии каких-либо движений отключить ее уже через 5 секунд.

Если проверка датчика движения прошла успешно, то дальше приступаем к его настройке и регулировке.



Настройка и регулировка

Скажу сразу, что все регулировки выставляются по Вашим желаниям.

Регулятором «TIME» выставляем уставку по выдержке времени датчика движения, находящегося во включенном положении. Уставка срабатывания находится в пределах от 5 секунд до 480 секунд (8 минут).

Здесь все зависит от скорости движения человека в зоне чувствительности датчика.

Если человек будет проходить это пространство относительно быстро (например,  лестничная клетка в подъезде или коридор), то уставку «TIME» можно немного уменьшить. Если же человек будет находиться в этом пространстве некоторое время (например, кладовка, подсобное помещение, автомобильная парковка), то уставку «TIME» желательно увеличить.

Некорректно выставленная уставка «TIME» будет вызывать только негативные реакции.

Расскажу про личный пример. Поставил в подъезде у себя датчик движения, а время «TIME» было выставлено на самый минимум. При открывании своей квартиры приходилось по несколько раз махать руками, чтобы датчик вновь сработал и включил свет на площадке. Чуть позже я отрегулировал уставку на удобную мне выдержку.

Регулятором «LUX» выставляем уставку срабатывания по освещенности окружающей среды (от солнечного света до сумерек).

Если у Вас в помещении имеется много окон и преобладает естественное освещение, то уставку «LUX» лучше поставить на минимальное или среднее деление шкалы. Если же в помещении у Вас мало естественного света и оно затемнено, то рекомендую поставить уставку «LUX» на максимальное деление шкалы.

Регулятором «SENS» регулируем чувствительность к срабатыванию в зависимости от дальности и объема объекта.

Кстати, эти датчики будут реагировать только на объем, занимаемый телом человеком. На небольших животных, типа собаки или кошки, датчики реагировать не должны.

P.S. Ну вот пожалуй и все, что я хотел Вам рассказать. Если возникли вопросы, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Проверка браузера

  • IP: 85.140.7.249
  • Браузер: Mozilla/5.0 (X11; Linux x86_64; rv:33.0) Gecko/20100101 Firefox/33.0
  • Время: 2021-09-16 13:11:59
  • URL: https://dip8.ru/articles/datchik-dvizheniya-svoimi-rukami/
  • Идентификатор запроса: 5q2r23r1qz5z

Это займет несколько секунд…

Мы должны проверить ваш браузер, чтобы убедиться, что вы не робот.
От вас не требуется никаких действий, проверка происходит автоматически.

У вас отключён JavaScript — вы не пройдёте проверку. Включите JavaScript в браузере!

  • IP: 85.140.7.249
  • Browser: Mozilla/5.0 (X11; Linux x86_64; rv:33.0) Gecko/20100101 Firefox/33.0
  • Time: 2021-09-16 13:11:59
  • URL: https://dip8.ru/articles/datchik-dvizheniya-svoimi-rukami/
  • Request ID: 5q2r23r1qz5z

It will take a few seconds…

We need to check your browser to make sure you are not a robot.
No action is required from you, the verification is automatic.

You have JavaScript disabled – you will not pass validation. Enable JavaScript in your browser!

Универсальная схема подключения датчика движения для освещения (с фотографиями и схемой подключения)

Универсальная схема подключения датчика движения для освещения (с фотографиями и схемой подключения).

Купив датчик движения Покупатель задается вопросом: “Что делать дальше? Как правильно подключить датчик движения? Можно ли сделать так, чтобы один и тот же светильник работал от двух или от нескольких датчиков движения? Например при использовании верхнего и нижнего датчика движения на лестнице (лестничном марше) или при использовании датчика движенияв длинном коридоре. Можно ли сочетать работу датчика движения с возможностью включить и выключить свет обычным выключателем? Как правильно установить и разместить датчик движения?”

На эти и другие вопросы, которые возникают в ходе установки датчиков движения мы постараемся ответить.

Понять как выполняется типовое подключение датчика движения очень просто – то же самое, как подключить самый обыкновенный выключатель. И в том, и в другом случае элемент либо замыкает, либо же размыкает электрическую цепь, поэтому схема подключения датчика движения ничем не отличается от подключения через выключатель

Схема подключения датчика движения для освещения, для работы в двух режимах (датчик + выключатель)
В случае необходимости постоянной работы светильника при условии полного отсутствия какого-либо перемещения, в состав схемы может быть включен выключатель путем параллельного его подключения к датчику движения.
Благодаря этому при включении выключателя лампа освещения будет подключена по другой цепи в обход датчика, тогда как при отключенном выключателе контроль над состоянием освещения целиком и полностью вернется к датчику движения

Схема подключения нескольких датчиков движения для освещения (несколько датчиков = один светильник)
Нередко возникают ситуации, когда специфика помещения делает физически невозможным охват всей площади помещения средствами лишь одного устройства. Так, если ограничиться установкой одним датчиком движения в изогнутом коридоре, он не будет срабатывать тогда, когда человек будет передвигаться за изгибом.
В подобных случаях используется такая схема подключения датчика движения, когда несколько устройств подключаются друг к другу параллельно.

      Иначе говоря, фаза с нулем отдельно и без прерываний подается на каждый из датчиков, после чего осуществляется подсоединение всех их выходов к освещению. В результате этого срабатывание любого из датчиков замыкает цепь, подавая рабочее напряжение на контакты светильника.
Заметка: При таком подключении важно понимать, что оба (или несколько) датчиков движения должны подключаться от одной и той же фазы, а не от разных фаз, иначе возникнет междуфазное короткое замыкание.

Правильная установка датчика движения
Кроме того, технические условия и особенности планировки помещения также оказывают непосредственное влияние на подключение.
Устанавливать смонтированный датчик нужно таким образом, чтобы он получал как можно больший угол обзора на предполагаемые зоны вторжения, причем последние не должны экранировать элементы интерьера, а также проемы дверей и окон.
Датчики движения характеризуются средним значением номинальной мощности на уровне 500-1000 Вт. Это выступает ограничением для их использования в условиях большой нагрузки.
При возникновении необходимости в подключении через датчики сразу нескольких мощных ламп лучшим решением станет использование магнитного пускателя


В завершение – рекомендации относительно установки:
• в зону видимости устройства, устанавливаемого на улице, не должны попадать объекты, излучающие свет или тепло. Не устанавливайте датчик вблизи деревьев и кустов, которые наверняка будут препятствовать правильному выявлению движения;
• принимайте во внимание и старайтесь сводить к минимуму возможное воздействие электромагнитных излучений, которые могут отразиться на ложных срабатываниях устройства;
• устройство следует направлять непосредственно на ту зону, выявление движения в которой должно служить сигналом для включения света;

Автоматическое включение освещения помещения с использованием датчика движения PIR, датчик движения PIR Alarm

PIR Датчик движения Цепь сигнализации
Автоматический светильник для умывальника с датчиком движения PIR и цепь автоматической световой охранной сигнализации с датчиком PIR.

В этой цепи используется PIR (пассивный инфракрасный) датчик движения, который используется в качестве детектора движения. Когда любой человек, животное или любой объект попадает в зону действия датчика. затем включается автоматический свет. Это также можно использовать в автоматическом освещении комнаты, когда любой человек входит в комнату, затем автоматически включается свет.

• Датчик PIR очень чувствителен к любому движению / движению чего-либо в этом диапазоне.

Используйте 9 В постоянного тока для работы этой цепи, но убедитесь, что требуется только датчик 5 В постоянного тока , поэтому используйте регулятор напряжения 5 В LM7805.

Контакт Vcc датчика подключен к 5 В постоянного тока, контакт заземления подключен к отрицательному источнику постоянного тока, а выход датчика подключен к базе транзистора NPN (здесь используется BC547).

Используйте реле 9 В для подключения любого источника света и сделайте цепь реле. Получите питание 9 В, а остальную часть цепи – 5 В.

Если нет никакого движения или движения, тогда датчик выдает НИЗКИЙ выходной сигнал и транзистор выключается, поскольку нет никакого входа клеммы BASE. Когда происходит какое-либо движение / движение, он обнаруживает датчик, и его выходной сигнал высокий. Поскольку выходной сигнал ВЫСОКИЙ, транзистор получает высокий входной сигнал на БАЗЕ, он включается и активируется реле.Когда реле активируется, загорится связанный с ним свет.

Выходной сигнал датчика автоматически НИЗКИЙ по истечении времени, установленного пользователем. Таким образом, подключенная сигнализация или свет автоматически отключается через некоторое время.

Если вы хотите использовать только сигнализацию, тогда нет необходимости в реле и сигнализация напрямую связана с коллектором транзистора и источником питания. Но в этот раз напрямую использует только 5 В, без какого-либо регулятора.

Эта схема охранной сигнализации, использующая датчик PIR, также работает ночью в темноте.Так что это очень полезно для использования охранной сигнализации и охранного света.

Датчик покрыт специальной пластиковой линзой для определения максимального диапазона площади. У него есть 2 предустановки, одна – это регулировка чувствительности, а вторая – регулировка временной задержки, которая остается высокой на выходе в течение некоторого времени.

Модуль датчика PIR может отличаться от рис. Но рабочий механизм для всех один.

Примечание. При запуске при включении цепи датчику PIR может потребоваться 10-15 секунд для настройки устойчивости, а затем он начинает работать правильно.Так что подождите некоторое время, когда цепь ВКЛЮЧЕНА.

Демонстрационное видео

Обязательно считывание цепи детектора мобильного телефона


Должен считаться ON OFF Цепь сенсорного переключателя

Как сбросить датчик движения, который застрял | Mr. Electric

Свет вашего датчика движения перестал работать, или он застрял во включенном или выключенном положении? Свет датчика движения чувствителен к скачкам напряжения и миганию и иногда не работает должным образом после электрического удара.Хотя вы можете часто думать, что прибор сломан, он просто требует сброса. Потратив несколько минут на устранение неполадок с подсветкой датчика движения, вы сэкономите много хлопот и денег и не потребуете специальных инструментов или навыков.

Немедленно отремонтируйте свет датчика движения, позвонив в местное отделение компании Mr. Electric ® по телефону (844) 866-1367.

Когда следует сбрасывать свет датчика движения?

Свет датчика движения вашего дома должен включаться, когда человек, автомобиль или другой движущийся объект находятся в пределах досягаемости датчика.Со временем или после того, как индикатор питания мигнет, индикаторы могут стать менее отзывчивыми или вообще перестать работать.

Вот несколько сценариев, при которых может потребоваться сброс света датчика движения:

  • Даже большие движущиеся объекты, такие как люди или автомобили, не включают свет.
  • Фонарь остается включенным в течение длительного времени или постоянно, а не выключается после прекращения движения. Рабочий свет выключится через несколько минут после обнаружения движения.
  • Свет кажется менее чувствительным, чем обычно, и не всегда обнаруживает движение.

Если одна из этих ситуаций кажется вам знакомой, устранение неполадок с освещением датчика движения может помочь вам решить проблему.

Как сбросить свет датчика движения

Можно ли заставить ваш датчик движения “отклеиться” и снова оптимально заработать? Прежде чем тратить деньги на новую лампу, ознакомьтесь со следующими советами по устранению неполадок:

  1. Выключите автоматический выключатель прибора не менее чем на 30 секунд.
  2. Если в приборе есть выключатель света, включите его на 2 секунды, затем выключите на 2 секунды, а затем снова включите.
  3. Если у прибора есть выключатель света, быстро включите и выключите его четыре или пять раз, или пока свет не загорится.
  4. Когда свет останется включенным, выключите выключатель на пять секунд, а затем снова включите.
  5. Если на вашем устройстве есть возможность изменять уровень чувствительности, попробуйте настроить его так, чтобы оно было менее чувствительным к движению. В конце концов, вам не нужно, чтобы он включался каждый раз, когда мимо пробегает бурундук, но он должен быть достаточно чувствительным, чтобы обнаружить, что кто-то вторгается на вашу территорию.
  6. Замените лампочки в осветительной арматуре, чтобы убедиться, что это не неисправная лампа.

Выполнив эти шаги, вы узнаете, требуется ли только перезагрузка света датчика движения, установка новых лампочек или лучший план действий – обновить наружное освещение.

Позвольте мистеру Электрик помочь с домашней безопасностью и освещением

Готовы ли вы модернизировать датчики движения или охранное освещение на своей территории? Если вам нужны услуги по ремонту освещения или установка нового освещения, наши электрики могут помочь вам найти идеальные решения для всех ваших потребностей в наружном освещении.Чтобы получить расценки на установку освещения с датчиком движения, позвоните по телефону (844) 866-1367 или назначьте встречу онлайн сегодня.

The Grounds Guys составили несколько замечательных советов по планированию ландшафтного освещения, которое также повышает безопасность. Являясь частью семьи Neighborly ® экспертов по обслуживанию на дому, The Grounds Guys обладает обширным опытом и знаниями во всех вопросах, связанных с ландшафтным дизайном.

Автоматическое освещение помещения с использованием ИК-датчика и реле: принципиальная схема

Эта схема автоматического лестничного освещения включает освещение лестницы автоматически, когда кто-то входит на лестницу, и выключается через некоторое время.В этой схеме есть два важных компонента: первый – это PIR Sensor (пассивный инфракрасный датчик), а второй – реле.

Датчик PIR

Датчик

PIR используется здесь для обнаружения движения человеческого тела, когда есть какое-либо движение тела, напряжение на выходном контакте изменяется. По сути, он обнаруживает изменение тепла и выдает выходной сигнал всякий раз, когда такое обнаружение происходит. Вы можете узнать больше о датчике PIR здесь, в датчике PIR есть некоторые полезные функции, например, как изменить диапазон расстояний, как установить продолжительность, в течение которой свет должен быть включен и т. Д.

Также проверьте: Автоматическое освещение лестницы с помощью микроконтроллера AVR

Реле

Реле

– это электромагнитный переключатель, который управляется небольшим током и используется для включения и выключения относительно гораздо большего тока. Значит, приложив небольшой ток, мы можем включить реле, которое позволит протекать гораздо большему току. Реле – хороший пример управления устройствами переменного (переменного тока) с использованием гораздо меньшего постоянного тока.Обычно используемым реле является реле , однополюсное, двойное направление (SPDT) , оно имеет пять клемм, как показано ниже:

Когда на катушку не подается напряжение, COM (общий) подключен к NC (нормально замкнутый контакт). Когда на катушку подается некоторое напряжение, создается электромагнитное поле. Которые притягивают якорь (рычаг, соединенный с пружиной), а COM и NO (нормально открытый контакт) подключаются, что позволяет протекать большему току. Реле доступны во многих номиналах, здесь мы использовали реле с рабочим напряжением 6 В, которое позволяет протекать току от 7 до 250 В переменного тока.

Реле

конфигурируется с помощью небольшой схемы драйвера , которая состоит из транзистора, диода и резистора. Транзистор используется для усиления тока, чтобы полный ток (от источника постоянного тока – батарея 9 В) мог проходить через катушку, чтобы полностью ее зарядить. Резистор используется для смещения транзистора. И диод используется для предотвращения обратного тока, когда транзистор выключен. Каждая катушка индуктивности производит равную и противоположную ЭДС при внезапном выключении, это может привести к необратимому повреждению компонентов, поэтому для предотвращения обратного тока необходимо использовать диод.Релейный модуль легко доступен на рынке со всей схемой драйвера на плате, или вы можете создать его, используя указанные выше компоненты. Здесь мы использовали модуль реле на 6 В.

Описание цепей

Эту автоматическую схему лестничного освещения можно легко объяснить. Каждый раз, когда датчик PIR обнаруживает любое движение тела, его вывод ВЫХОДА становится ВЫСОКИМ, что подает напряжение запуска на базу транзистора, транзистор включается, и ток начинает течь через катушку.Катушка в реле получает энергию и создает электромагнитное поле, которое притягивает рычаг, и COM и NO соединяются. Это позволяет протекать гораздо большему току (220 В переменного тока), который включает ЛАМПОЧКУ. Вы можете увеличить или уменьшить продолжительность включения лампы, настроив датчик PIR.

Введение, настройка и применение детектора движения

Как следует из названия, схема датчика движения проверяет направление движения людей, движущихся в пределах определенного диапазона. Для создания датчиков движения вы можете использовать несколько компонентов, например печатную плату.Но использовать датчик движения PIR с Arduino довольно просто. Кроме того, этот процесс дешев, маломощен, прост в сборке и долговечен.

По этой причине многие люди используют его для различных целей, например, для наружного освещения дома. Тем не менее, в этом руководстве обсуждается, как построить схему обнаружения движения с использованием пассивного инфракрасного излучения для включения наружного освещения. Далее мы обсудим несколько применений датчиков движения с автономным питанием.

1.Что такое схема детектора движения?

Схема детектора движения обнаруживает любое движение или движение. Он имеет встроенный датчик движения, датчик освещенности, датчик температуры и, самое главное, ультразвуковые датчики. Схема не только обнаруживает движение, но также включает сигналы тревоги и свет. Сегодня многие люди используют схему детектора движения, чтобы отогнать злоумышленников.

Например, если поставить его у двери, он включит сигнал тревоги, когда через него пройдут люди. Согласно схеме, он обнаруживает движение людей и животных, обеспечивая соответствующий сигнал.Как правило, схема обнаружения движения поставляется с различными датчиками, такими как микроволновый и пассивный инфракрасный датчик. Схема с микроволновым датчиком распознает движение людей, измеряя изменение частоты луча.

Между тем, простая схема детектора движения с пассивным инфракрасным датчиком обнаруживает движение, используя тепло человеческого тела. Это также наиболее распространенная схема в промышленности, поскольку в ней используется электрическая цепь для улавливания движения неодушевленных предметов, таких как катящийся шар.Если цепь датчика движения имеет надежное соединение, она также улавливает инфракрасное излучение.

(Черный датчик движения)

Активный компонент цепи обнаружения движения

Вот активные компоненты схемы обнаружения движения:

Датчик PIR генерирует частотный луч инфракрасного света. Его длина волны, несомненно, короче, чем в микроволновой печи, но больше, чем длина волны.Как правило, подходящая длина волны инфракрасного излучения составляет более 6 мкм. Мы имеем в виду, что датчик имеет чувствительность к движению в широком поле более 20 футов и 70 градусов по горизонтали.

Датчик PIR часто имеет 3-контактное устройство. В то время как на вывод 1 поступает напряжение база-эмиттер. Обратите внимание, что датчику для работы требуется схема стабилизации питания. В этой статье мы будем использовать напряжение 6 В. Вы можете получить это, используя подключенный аккумулятор. В то же время второй контакт работает как модуль вывода, а контакт 3 – отрицательное напряжение на датчиках движения.

Без инфракрасной передачи и источника ИК-датчик не будет работать как активный компонент в цепи. Источник инфракрасного излучения поставляется с такими элементами, как излучатели черного тела, карбид кремния и вольфрамовые лампы, необходимые для работы.

Эти транзисторы определяют направление движения любой фотографии или инфракрасного излучения тела.

(Спортивные датчики и лампочки)

3.Как работает схема датчика движения?

Что касается обнаружения движения, ИК-датчик излучает высокочастотный луч, используя микросхему таймера 555 для установки нестабильного мультивибратора в секции передатчика. Датчики также создают частотный луч, который фоторезистор собирает в секции приемника. Во время этой фазы схема стабилизации мощности не будет выдавать никакой выходной мощности.

https://en.wikipedia.org/wiki/Motion_detector#/media/File:Photospirp.jpg

(наиболее распространенный тип устройства обнаружения движения в доме)

Однако, когда есть какое-либо прерывание между транзистором и датчиком, он создает автоматический световой луч. Вторжение также заставляет таймер IC 555 запускать сигнал тревоги через динамик. С другой стороны, если нет вторжения, фототранзистор сохраняет контакт 2 таймера в моностабильном режиме. Кроме того, он не будет давать никаких выходных сигналов для включения сигналов тревоги. И переменный резистор, и конденсатор определяют время тревоги и предотвращают ложное срабатывание в цепи.

(как работают датчики движения)

4. Принципиальная схема датчика движения

Вот схематическое изображение цепи датчика движения

(3D инфракрасный датчик движения)

Источник: Викимедиа

На изображении выше показан ИК-датчик в центре цепи. Вы также увидите различные контакты питания и светодиод, который подключается к выходному контакту.Всякий раз, когда схема обнаруживает движение поблизости, она включает светодиод, который работает как внешнее освещение. Через несколько секунд светодиод погаснет, пока не обнаружит движение объекта.

5.Как сделать световую цепь датчика движения?

Ниже приведены простые шаги по созданию источников света с датчиком движения темной кромки с использованием соответствующих инструментов и материалов.

Материалы

  • 1 Таймер IC 555
  • Печатная плата
  • Резисторы
  • Конденсаторы
  • Регулятор плотности переменного напряжения
  • Катушка реле
  • 1 светодиод
  • Один потенциометр
  • Четыре выпрямительных диода
  • 1 ИК-датчик
  • Один предохранитель и держатель
  • Выводы платы (для подключения проводов кабеля)
  • Провода, клей, термоусадочные, винты по необходимости

Инструменты

  • Обнаружение датчика аналогового входа
  • Плоскогубцы, кусачки и нож для хобби
  • Блок питания на макетной плате для тестирования
  • Припой и паяльник
  • Мультиметр цифровой

Шаг 1. Установка макета

Возьмите макетную плату или, еще лучше, печатную плату вместе с несколькими перемычками и проводами для тестирования при создании датчика движения.Ужасно будет после пайки заметить ошибку. На макетной плате снова есть подсистемы, разбитые на более мелкие части. Убедитесь, что все они работают вместе, прежде чем подключать их как большую цепь датчика движения. Так вам будет проще отлаживать.

(Печатная плата датчика движения.)

Источник: бесплатно SVG

Шаг 2: преобразование постоянного / переменного тока

На этом этапе вам нужно уменьшить плотность переменного напряжения в диапазоне 10.Прежде чем приступить к изготовлению детектора движения, ваши соединения должны быть точными. Конденсатор поддерживает напряжение на высоком уровне, что обеспечивает точность обнаружения движения. Кроме того, ваш вход в регулятор должен быть выше, чем выход, иначе вы не получите стабильного результата. Например, вы можете использовать регулятор 7812 вместе с 12 В постоянного тока.

Шаг 3: Схема таймера

Подключить схему таймера просто и легко. Кнопка схемы работает как спусковой штифт.Кроме того, для выдачи сигнала необходим слабый сигнал активации. Вы также можете использовать резистор, чтобы поддерживать высокий уровень сигнала, когда датчик не генерирует сигналы.

(Белый датчик движения)

Шаг 4: ИК-датчик

Подключить датчик довольно просто. Поскольку он отлично работает с микропроцессорами, он обрабатывает только ввод. Следовательно, использование резисторов, которые образуют делитель, уменьшает подачу питания на схему.

Шаг 5: проход переменного тока и реле

Здесь вы должны использовать переменное напряжение во время тестирования. Подключите розетку переменного тока с предохранителем, чтобы через нее проходило питание. Во время сборки убедитесь, что все провода прочно соединены друг с другом. Подача электроэнергии зависит от области применения датчика движения. Например, если вы используете его для рождественских гирлянд, вам понадобится низкая мощность. Однако если они предназначены для внешнего освещения, вам потребуется больше энергии.

Шаг 6: Построить и закончить

Используя схему, удалите отрицательную составляющую волны, затем отрегулируйте ее до стабильного напряжения.Кроме того, при пайке деталей на печатной плате важно соблюдать ограниченное пространство. У розетки переменного тока также должны быть отверстия по бокам для удобного крепления к корпусу.

Если эти шаги и движения не приводят к срабатыванию датчика, пройдите через него еще раз. Проблема может заключаться в том, что вы спаяли неправильные соединения вместе. Или вы, вероятно, забыли пропустить провода PIR через монтажную коробку.

6. Применение схемы датчика движения

Сегодня неудивительно, что можно встретить внешнее освещение и сигналы тревоги, которые срабатывают при движении человека.К счастью, это не единственное применение схемы датчика движения. Несколько других приложений включают:

  • Люди используют датчики движения в качестве сигнальных огней и охранной сигнализации в офисах, торговых центрах, банках и домах.
  • Industries также использует его в качестве детектора людей в местах, которые находятся вне пределов или ограниченны.
  • Они также работают в структурах энергоэффективности, таких как системы управления и домашней автоматизации.
  • Датчики движения снова работают как счетные спички и автоматические двери.
  • Многие торговые центры используют их для автоматических ворот и освещения входов.
  • В туалетах и ​​ванных комнатах они также функционируют как автоматические сливы и раковины.
  • Кроме того, большинство крупных компаний используют их в сушилках для рук.
  • Помимо производства энергии, эти датчики движения с автономным питанием действительно являются источниками энергии окружающей среды. Например, вы можете использовать их для экономии энергии в течение дня, чтобы заряжать свои приборы ночью.

(наружное охранное освещение с датчиком движения)

Заключение

Схема цепи датчика движения действительно упрощает сборку конструкции.Для построения световой цепи детектора движения вам понадобится светодиод. В то же время для цепи сигнализации вам понадобится зуммер. Имейте в виду, что, несмотря на вашу осторожность, могут возникать ошибки.

Но, в конце концов, вы найдете этот процесс интригующим и проницательным. Сегодня датчики движения являются важным элементом системы безопасности и освещения. Следуя приведенным выше инструкциям, вы можете установить его своими руками.

Краткое руководство по сбросу индикаторов детектора движения

Для некоторых людей одним из самых больших и самых важных достоинств системы безопасности является освещение детектора движения.Они предназначены для включения и загораются при обнаружении, что кто-то или что-то движется в этом районе. Но важно, чтобы они были настроены правильно. Если они недостаточно чувствительны, они могут не срабатывать, когда это необходимо, а если они слишком чувствительны, они могут срабатывать слишком часто. Например, домовладелец на самом деле не хочет, чтобы свет его детектора движения загорался каждый раз, когда кролик прыгает по его двору или птица пролетает мимо его окна.

Но они определенно хотят, чтобы он срабатывал, когда кто-то поднимается на крыльцо – или если медведь пытается залезть в их мусорные баки, – а это означает, что у детектора должна быть достаточно чувствительности, чтобы уловить эти вещи.Как и в случае с большинством других технологий, иногда может потребоваться перезагрузка индикаторов детектора движения. Может быть ряд причин, по которым свет для обнаружения движения остается включенным, не включается вообще или срабатывает без необходимости, и когда или если это произойдет, цель состоит в том, чтобы заставить его снова быстро заработать, чтобы он мог продолжать помогать домовладельцу защищен. К счастью, сбросить свет датчика движения обычно несложно.

Лампочка детектора движения: почему не гаснет свет?

Обратной проблемой является то, что огни вашего детектора движения не включаются, когда они не выключаются.Это непрекращающееся сияние может происходить по многим причинам. Тем не менее, вы захотите быстро устранить неполадки и устранить любую причину, чтобы ваши лампочки не перегорели.

Не позволяйте свету быть таким чувствительным

Обычно лампочки для детекторов движения обладают собственной уникальной чувствительностью, которую вы можете регулировать в зависимости от их диапазона. Если настройка чувствительности лампы детектора движения слишком высока, даже малейшее движение включит свет.Это означает, что движение, как улетающая бабочка или падающий на землю лист, может создавать свет. Понизьте чувствительность, чтобы отслеживать более крупные и часто более важные движения. Еще один совет – не размещайте детектор движения слишком близко к оживленной улице, так как это может вызвать ненужное срабатывание.

Поговорите со специалистом по безопасности, чтобы лучше понять и настроить свет в соответствии с вашими потребностями.

Проверьте свои настройки

Подобно настройкам чувствительности, вы можете контролировать, как долго светится лампочка вашего детектора движения.Некоторые датчики движения позволяют свету светиться до 30 минут. Это наверняка создаст у вас впечатление, что ваш свет никогда не выключается. Вы можете сделать так, чтобы лампочка вашего детектора движения не горела слишком долго, изменив настройки продолжительности. Многие источники предлагают оставить настройку продолжительности от одной до двух минут.

Если после устранения неисправности вы обнаружите, что лампочка вашего детектора движения все еще не выключается, обратитесь к специалисту по безопасности.

Дополнительные причины для сброса индикаторов детектора движения

После скачка напряжения или другого события, влияющего на электрическую сеть в доме, может потребоваться сброс света детектора движения.Это может быть очень важно, поскольку домовладелец, который не перезагружает свет, может оказаться незащищенным. Но сбросить свет несложно. Вам следует периодически проверять свет вашего детектора, чтобы убедиться, что он работает правильно.

Зачем нужен сброс света детектора движения?

В любой системе безопасности могут возникать периодические сбои. К ним могут относиться:

  • неисправные лампы

  • скачки напряжения

  • перебои в подаче электроэнергии

Устранение неполадок не должно быть трудным

Лучший способ сбросить свет датчика движения – повернуть его выключите и снова включите на период 30 секунд или дольше.Домовладелец также может отключить питание выключателем, чтобы убедиться, что у него есть время для автоматического сброса. Если это не сработает, возможно, виноват сам датчик или лампочка. Заменить лампочку легко, а замена датчика – это не то, что обычно делается. Можно прикрыть датчик, чтобы проверить свет, но если домовладельцу это не удается, он может заменить свет.

Заинтересованы в охраняемой домашней безопасности? Получите бесплатное предложение от Brinks Home Security.

Криста Брутон – писатель из DFW, освещающий вопросы безопасности умного дома и защиты потребителей.

Подсветка датчика движения включается сама по себе (причины и способы устранения)

Освещение, активируемое движением, кажется отличным решением на бумаге. Они супер удобны. Вы входите, и свет включается автоматически. Вы выходите, и свет гаснет.

Фактически, они даже могут сэкономить вам немного денег в долгосрочной перспективе.

Недавно одна из моих лампочек с датчиком движения начала включаться сама по себе.Без видимой причины свет будет включаться и выключаться, и делать это, казалось бы, через случайные интервалы и время суток.

Что заставляет свет датчика движения включаться сам по себе? Свет датчика движения может включаться сам по себе из-за электрических и радиопомех, изменений температуры, отражения ультрафиолета и солнечного света, плохой проводки, дефектных проводов, неисправного оборудования. Движущиеся объекты, такие как животные, транспорт, шторы, листва, также могут вызывать включение света датчика движения.

Это заставило меня копнуть глубже, чтобы найти решения, и, похоже, здесь может быть больше вещей, чем ожидалось ранее.Продолжайте читать ниже, где я делюсь более полезной информацией.

Как работают лампы датчика движения

Вообще говоря, освещение с датчиком движения работает так же, как и камеры с датчиком движения. Или, по крайней мере, они следуют одним и тем же принципам.

Кроме того, существует несколько различных типов датчиков движения.

В наиболее распространенных светильниках с датчиками движения используются пассивные инфракрасные (PIR) датчики. Датчики PIR работают по принципу мониторинга окружающей среды.Когда они почувствуют тепло, излучаемое людьми, они сработают. Датчики PIR обнаруживают движущихся людей, крупных домашних животных и другие движущиеся объекты, излучающие инфракрасное тепло. Другими словами, датчики PIR ищут тепло и движение.

Ультразвуковые датчики могут обнаруживать движение с помощью звуковых волн. Подобно тому, как работают подводные лодки и как летучие мыши находят дорогу ночью, ультразвуковые датчики могут обнаруживать движение, отслеживая, как звуковые волны движутся вперед и назад. Они могут обнаруживать движение даже без прямой видимости.

Микроволновые датчики также работают аналогично ультразвуковым волнам, за исключением того, что они излучают радиоволны и могут быть чрезвычайно точными в своих показаниях.

И ультразвуковые, и микроволновые датчики могут считаться активными датчиками и обычно не используются в бытовых осветительных приборах, активируемых движением.

Что может вызвать включение света датчика движения?

Вы искали причины, по которым ваш датчик движения может сбивать вас с толку, и пробовали ли вы все возможные решения, чтобы решить эту проблему? Ниже я дам вам удовлетворительное и ясное объяснение проблемы, чтобы вы поверили мне, когда я скажу, что в этом нет ничего страшного.

Понимание причины включения света датчика движения поможет вам лучше понять, что происходит с вашим домом и окружающей средой, чтобы вы могли перестать беспокоиться об этом и полностью контролировать все!

Электронные помехи и низкое напряжение

Одна из наиболее распространенных причин, по которой свет датчика движения может включаться сам по себе, – это скачки и колебания мощности.

Большинство скачков напряжения происходят изнутри объекта, также известные как внутренние скачки напряжения.

Существует множество причин, по которым может произойти скачок мощности. Скачки мощности могут произойти, когда в вашем доме включаются или выключаются энергоемкие приборы и электроника, например, холодильник или кондиционер. Электроинструменты, духовки, блендеры, фены, трансформаторы, двигатели, потолочные вентиляторы, открыватели гаражных ворот, люминесцентные лампы также могут вызвать скачок напряжения.

Также есть внешние скачки напряжения, которые происходят извне. Это может быть вызвано электрическим током, молниями, животными и листвой, касающимися электрических проводов, и т. Д.

При этом неисправная проводка, неисправные приборы и электроника, а также перегрузки электросети также могут вызывать скачки напряжения.

Убедитесь, что светильник не подключен к той же цепи, к которой подключены другие приборы, которые могут вызывать скачки напряжения. Некоторые огни, активируемые движением, также могут иметь защиту от скачков мощности и регуляторы чувствительности.

Тепловые изменения

Изменения температуры также могут привести к включению света, активируемого движением.Это касается как холодного, так и теплого воздуха. Обычно рекомендуется следить за тем, чтобы датчики не находились на пути кондиционеров и вентиляционных отверстий.

Объекты, которые могут изменять температуру, также могут быть проблемой. Бойлеры, радиаторы, духовки, плиты и многое другое могут вызвать ложное срабатывание. Лампы накаливания также могут включать свет датчика движения. В некоторых случаях даже световые головки датчика могут выделять достаточно тепла, чтобы сработать датчик.

Электромагнитные или радиочастотные помехи

Электромагнитные помехи (EMI), также известные как радиочастотные помехи (RFI), могут быть еще одной проблемой.

Такие помехи иногда могут быть вызваны рядом различных устройств, таких как смартфоны, радиоприемники, ультразвуковые отпугиватели грызунов, маршрутизаторы Wi-Fi и многое другое.

Некоторые огни датчиков движения могут быть отключены при передаче сигналов от новых интеллектуальных электрических счетчиков. В результате у некоторых людей могут возникнуть проблемы с включением индикаторов датчика движения после переключения с аналогового на цифровой измеритель.

В этих случаях рекомендуется отодвинуть датчик света подальше от глюкометра.

Солнечный свет

Прямой солнечный свет также может привести к включению света датчика движения. Иногда солнечный свет, проходящий через движущиеся деревья и растения, также может вызывать срабатывание датчика движения.

Есть много сообщений о людях, у которых было оборудование, срабатывающее при движении, срабатывающее под воздействием солнечного света, особенно во время восхода и заката.

Отражения

Некоторые объекты могут отражать инфракрасный свет под углом, позволяя датчику движения улавливать его.Это можно сделать на многих различных поверхностях, таких как стекло, стеклянные окна, зеркала, металлы, ярко окрашенные поверхности, полированные поверхности и блестящие поверхности, такие как дверь с блестящей полировкой.

Низкий заряд батареи

Подобно тому, как колебания напряжения могут привести к включению света датчика движения, разрядка батареи (в приборе с батарейным питанием) может вызвать ту же проблему.

Колебания

Иногда датчики движения могут срабатывать из-за вибрации.Эти вибрации могут быть вызваны, например, движущимися поблизости автомобилями.

Животные

Домашние животные и другие животные могут быть еще одной причиной, по которой свет датчика движения включается сам по себе. Даже случайный паук или моль иногда может срабатывать датчик, включающий свет.

Трафик

Если переключатель чувствительности установлен слишком высоко, некоторые датчики движения могут срабатывать при проезде транспорта.

Деревья, растения и другие движущиеся объекты

Это может быть более актуально для источников света с датчиками движения, которые расположены снаружи, но движущиеся и раскачивающиеся деревья, кусты и другие виды растений и листвы могут вызвать включение света.

В этих случаях рекомендуется поэкспериментировать с диском чувствительности устройства или перенастроить или переместить свет датчика движения.

Внутренние датчики иногда могут срабатывать также при движении штор.

Производственный брак

Возможно, полученный вами датчик движения просто не работает должным образом. Могут произойти производственные дефекты, и может быть что-то неисправное в освещении датчика движения, из-за которого он включается, казалось бы, в случайное время.

Иногда даже несколько источников света с датчиками движения могут быть неисправны просто из-за плохой партии.

Сила света была отключена

Если датчик был выключен, у него могло не хватить времени для повторной калибровки после повторного включения.

В этих случаях датчик фотоэлемента может получить ложные показания, так как он будет считать свой собственный свет солнечным и выключится, а через некоторое время снова включится.

Диммеры и таймеры

Некоторые источники света с датчиками движения могут не работать должным образом, если они подключены к диммеру или таймеру.Обычно они должны быть подключены к стандартному выключателю.

Конденсация

Внутри датчика может скапливаться конденсат, в зависимости от того, где и как установлен световой датчик движения, который затем может вызвать его срабатывание. Убедитесь, что датчик должным образом герметизирован и не расположен в зоне, подверженной конденсации.

Высота

Хотя это может показаться странным, некоторые датчики движения не должны быть нацелены на участки с резким перепадом высоты, такие как лестницы.

Проблемы с осветительной арматурой или датчиком

Иногда проблема может быть связана с выходом датчика из строя со временем. Эти датчики не могут работать вечно, и рано или поздно они могут выйти из строя из-за естественного износа и начать работать хаотично.

Шутники

Кто-то может намеренно включить свет вашего датчика движения. Этого можно добиться разными способами. Например, свет датчика движения можно легко отключить с помощью лазера.

Нормально ли включать свет датчика движения сам по себе?

Подсветка с датчиком движения не надежна. Они подвержены ошибкам, и иногда самопроизвольное включение подсветки датчика движения является нормальным явлением.

Если домовладельцы сталкиваются с большим количеством ложных срабатываний, они могут сделать несколько вещей.

Во-первых, они должны выяснить общие причины, по которым датчик движения может ложно срабатывать при попытке перенастроить шкалу чувствительности или переместить датчик.

Во-вторых, они могут попробовать заменить световой датчик движения на светильник, использующий двойную технологию. Например, есть светильники с датчиками движения, в которых используются как пассивные инфракрасные, так и ультразвуковые датчики движения. У них будет значительно меньше ложных срабатываний.

Наконец, возможно, стоит выключить свет до тех пор, пока не будет найдено решение, предотвращающее его постоянное включение и выключение.

Вывод: свет датчика движения включается сам по себе

Я знаю, это раздражает, когда свет датчика движения включается сам по себе.Вещи не всегда такие, какими кажутся; вам просто нужно быть достаточно умным, чтобы знать, что это возможно.

Как работает датчик окна?

15 разрушенных мифов о домашней безопасности

21 способ предотвратить взлом дома

Как сбросить освещение датчика наружного движения (шаг за шагом)

Если вы покупаете товар по ссылкам на этой странице, мы можем получать комиссию. На содержание нашей редакции комиссии не влияют. Прочтите полное раскрытие.

Трудно управлять светом датчика движения? Может нужен сброс.Вот шаги, как сбросить огни датчика наружного движения для начинающих.

Как сбросить освещение датчика движения вне помещения | KRM Light +

Бывают случаи, когда освещение с датчиком движения на улице или на крыльце не работает так, как вы хотите. Обычно это происходит после отключения электроэнергии или полного отключения электроэнергии. Иногда свет даже случайным образом мигал, а затем выключался. К счастью, вам не нужно слишком беспокоиться о том, что он испортится, потому что ему может просто потребоваться быстрый сброс.

После того, как вы сбросите свет датчика движения, проблема, скорее всего, будет решена без обращения к профессионалу. Единственное, о чем вам нужно подумать, это как сбросить освещение датчика наружного движения. В этом руководстве мы научим вас, как это сделать.

Что такое свет датчика движения

Прежде чем мы начнем изучать, как сбросить освещение датчика наружного движения, очень важно знать, что такое свет датчика движения и как он работает.Как следует из названия, свет датчика движения включается и выключается в зависимости от движения. Это означает, что он включится, когда кто-то в зоне действия его датчика приблизится к нему. Допустим, вы устанавливаете где-нибудь на крыльце свет с датчиком движения, он автоматически загорается, когда вы подходите к нему.

В то же время он также автоматически отключается через несколько минут, если не обнаруживает движения. Эта небольшая удобная функция управляется встроенным датчиком движения, которым обычно можно управлять с помощью кнопки переключения.Если включить датчик движения, то он сработает при обнаружении движения. Если выключить, то будет работать как обычный свет.

Как сбросить свет датчика движения (пошаговое руководство)

Теперь, когда вы знаете, как работает обычный световой датчик движения, мы можем перейти к пошаговому руководству по , как сбросить световой датчик движения.

В этом руководстве мы упомянем несколько методов сброса светодиодных индикаторов датчика движения на случай, если первый из них не работает.Таким образом, вы сможете без особых проблем устранить неисправность.

Взгляните на следующие шаги:

  • Шаг 1. Выключите автоматический выключатель

Сначала вы должны выключить автоматический выключатель примерно на 30 секунд, чтобы полностью сбросить световые индикаторы датчика движения. Если он по-прежнему не сбрасывается, вы не можете оставлять автоматический выключатель выключенным в течение более длительного периода времени. На самом деле, есть некоторые модели, которые специально советуют вам выключить его на час, чтобы полностью сбросить его.Итак, сначала попробуйте от 30 секунд до минуты. Если это не сработает, попробуйте час.

  • Шаг 2. Включение и выключение переключателя

Еще одна вещь, которую вы можете сделать, – это просто включить и выключить переключатель датчика движения. Оставьте его выключенным примерно на две-пять секунд, и вы сможете его сбросить.

  • Шаг 3. Быстрое включение света

Наконец, вы можете быстро включать и выключать свет. Включите и выключите свет примерно четыре раза, затем оставьте его включенным.Если он горит постоянно, выключите его и оставьте на пять секунд. Оттуда включите его снова. После того, как он уже включен, он уже должен быть сброшен.

Это один из последних курортов, который большинство людей используют для сброса своих датчиков движения. Просто отключите источник питания от источника питания и оставьте его отключенным на несколько секунд. После этого снова подключите его и снова включите свет.

Это четыре наиболее эффективных способа устранения неполадок с датчиками движения.Если первый не работает, вы можете попробовать два других. Но обычно первый метод на , как сбросить свет датчика движения , помогает.

Хотите знать, как работает схема датчика движения? Посмотрите видео Tinker Crate прямо здесь:

Посмотрите видео: Как работает схема обнаружения движения?

Часто задаваемые вопросы

Даже если вы уже знаете, как выполнить сброса света датчика движения, также очень важно узнать больше об устройстве.Это может помочь вам глубже понять, почему он иногда работает некорректно, и как отследить первопричины.

Для этого вот несколько часто задаваемых вопросов, которые задают новички относительно фонарей с датчиками движения:

Следует ли мне сбросить световой сигнал датчика движения после отключения электроэнергии?

Вы можете сбросить его на всякий случай. Но если при включении питания свет работает идеально, то в этом нет необходимости.

Какова возможная причина того, что мой датчик всегда включен?

Это одна из проблем, с которыми вы можете столкнуться, когда вам нужно перезагрузить свет. Эта проблема обычно вызвана скачком напряжения, который мог прервать работу электрической системы.

Что делать, если проблема не устраняется, даже если я устранил неполадки описанными выше методами?

Тогда проблема может быть в самом датчике или лампочке.В этом случае вам может потребоваться заменить датчик или даже лампочку.

Заключение

Это некоторые вещи, которые вы должны знать, когда чувствуете, что вам нужно сбросить прожекторы датчика движения. Изучив эти советы о том, как сбросить свет датчика движения, вы, по крайней мере, будете знать, что делать после перебоев в подаче электроэнергии или скачков напряжения, не обращаясь к профессионалу. Просто устраните неполадки, используя эти шаги, и у вас больше не должно возникнуть проблем.

Возникли проблемы с освещением датчика движения? Попробуйте сбросить его, прежде чем делать что-либо еще! Если это сработает, вы можете продолжать пользоваться своим светом.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
