схема прямого дымоотвода, правильный монтаж дымохода для дровяной печи или камина

До сих пор очень востребовано печное отопление. Рассмотрим схему отопительной печи с камином. А также в нашей статье расскажем о правильном монтаже дымохода для дровяной печи или камина и рассмотрим схему треугольной печи с камином.

Содержание:

Схема прямого дымоотвода
Схема треугольной печи с камином
Правильный монтаж дымохода для дровяной печи или камина

Схема прямого дымоотвода

Многие дымоходы похожи внешне, но они отличаются по внутренней схеме каналов отвода продуктов сгорания.

Рассмотрим схему прямого дымоотвода. Такое устройство является самым первым, которое стали использовать для вывода продуктов сгорания. Но был один большой недостаток в такой системе. Дым выходил через дымоход, но вместе с ним уходило тепло. Естественно такая проблема мало кого устраивала. Поэтому такая схема используется редко.

Но все же схему прямого дымоотвода используют. В основном ее применяют для вывода дыма в печах, на которых готовят пищу или для типа варочных плит, а также для уличных комплексов. А еще используют данную схему для каминов, которые не служат для отопления дома.

Схема треугольной печи с камином

Основной целью такой печи является увеличение прогрева нижней части печи. Она имеет следующие особенности: наличие растопочного хода, параллельное соединение колпаков и двухъярусная колпаковая система дымоходов.

После растопки в ближайшее время происходит вывод части газов через отверстие растопочного хода в колпаковую камеру. При помощи такой конструкции уменьшается разница температур в колпаковых камерах первого и второго яруса в период топки. А боковые стенки будут нагреваться по всей высоте равномерно.

Такой результат получается в результате устройства растопочного хода.

Правильный монтаж дымохода для дровяной печи или камина

Рассмотрим подробно как правильно произвести монтаж дымохода для дровяного камина или печи.

Самой главной особенностью дров является большой жар. Это является большим преимуществом для топлива. Температура дыма в дровяном камине или печи бани будет неравномерная, но высокая. Такое воздействие негативно влияет на дымоход. И не каждый может выдержать долгое воздействие.

Лучше всего использовать дымоход из жаропрочного кирпича для печей или каминов бани.

Рассмотрим, как выглядит правильна схема кирпичного дымохода: обычно применяется насадная труба для дровяной печи бани. Такое устройство является продолжением вытяжного отверстия камина или печи.

Внутри помещения лучше делать кладку на глиняно-песчаном растворе. Первым делом происходит сбор основы трубы. Она составляет 3 ряда кирпича или может быть больше. Мощность отдаваемого тепла отопительного оборудования должна соответствовать внутреннему сечению проходного канала дымохода печи.

По всей длине потолочного перекрытия необходимо установить противопожарную защиту, которая называется распушка. Кирпич смещается на 1/4 часть ширины кладки к наружному краю.

Именно таким образом происходит расширение трубы. Поверхность потолка в помещении должно совпадать с основанием расширения. Толщина распушки должна составлять более 0,5 метра. Бывает, что толщина распушки меньше 0,5 метра в таком случае нужно в процессе устройства проложить расширение дымохода асбестовым листом по всему периметру или можно использовать другой негорючий материал.

Лист имеет толщину от 10 до 15 мм. Необходимо выложить основной стояк после того как завершили перекрытие промежутка между полом на чердаке и обрешеткой. Размеры стояка соответствуют шейке у основания. Далее необходимо сделать еще одно расширение трубы с улицы. Такое расширение называется выдра. При помощи выдры происходит защита чердака от попадания осадков через щели между кровлей и трубой.

Важно помнить, что любую работу по кладке, которая производится с наружной стороны дома необходимо проводить с добавлением в раствор цемента и воды. В зависимости от градуса наклона крыши необходимо выбрать способ устройства выдры дымохода для дровяной печи бани или же камина. В каждом случае будут различные нюансы монтажа. Чтобы улучшить защиту от протекания снаружи необходимо на крыше бани или дома устроить «фартук» из металла вокруг трубы дымохода. Таким образом края листа будут отгибаться и прятаться под выступами выдры.

Бывают случаи, когда вода застаивалась на выступе выдры. Чтобы такого не происходило нужно сделать угловые откосы из цементной штукатурки причем со всех сторон.

После того как сделали наружное расширение необходимо сделать основной стояк, такой же как в чердачном помещении. Для выразительности можно выложить кирпичный оголовок.

В самую последнюю очередь необходимо установить колпак на кирпичный дымоход. Он в свою очередь защищает от воздействия окружающей среды: различных осадков и ветра. Защитный зонт может иметь разную форму. Самым оптимальным вариантом считается дефлектор.

В больших печах самым хорошим вариантом будет двухколпаковая система отвода дыма. Таким образом обеспечивается нормальный прогрев в доме. А еще уменьшаются препятствия движения дыма к вытяжному каналу.

Схема дымохода для газового котла и особенности его устройства

Строительство частного дома предполагает тщательно составленный проект, в котором учтены конструкции будущего здания, примененные материалы. Чаще отопление дома – это индивидуальная система газового оборудования, оно должно быть надежным и хорошо функционировать. Немалую роль в этом играет правильно устроенный дымоход для газового котла.

Прежде чем выбрать дымоход, узнают о том, каким он может быть. Различаться подобное устройство может по внешнему виду, материалу и по конструктивными особенностями, которые рассчитываются индивидуально.

Виды разводки воздуховода газового котла – ступенчатая, прямая и наружная

Кирпичный дымоход

Кирпич хороший материал для строительства, но дымоотвод устроить из него современные мастера не советуют. Такой воздуховод менее устойчив к продуктам горения, чем аналоги из других материалов. Он потребует значительных затрат по времени на монтаж, больше средств, потому что не каждый мастер сможет правильно выложить. Подобные конструкции уходят в прошлое, уступая место новым материалам и технологиям.

Схема кирпичного воздуховода

Дымоход из металлической трубы

Он выполняется из стальных нержавеющих листов или трубы, либо из алюминиевых. Получается «сэндвич», который состоит из двух труб разного диаметра. Меньшая располагается внутри большей, между ними укладывают изоляционный материал, чаще это вата из базальта. Эта конструкция по праву занимает лидирующие позиции среди других вариантов дымоотвода, за счет устойчивости к различным видам механических нагрузок и внешним негативным воздействиям.

Схема подключения металлического воздуховода

Коаксиальный дымоход

Это новшество современных строительных элементов. Преимуществом служит форма, которая не дает конденсату оставаться на стенках конструкции, продлевая срок службы и функциональные способности. Стоит отметить и презентабельный внешний вид, компактность, если сравнить с кирпичным аналогом.

Принципиальная схема проста – это две трубы различного диаметра, одна в другой. По меньшей выводятся продукты сгорания, а по большей в топку поступает кислород.

Подобное строение дымохода экономит на монтаже дополнительной вентиляционной системы.

Схема установки коаксиального воздуховода

Дымоход из керамики

Этот вид дымохода редко используется при строительстве элитного жилья. Связано это с неприглядным видом. Но вот по функциональным способностям, пожаробезопасности, себестоимости и легкости в монтаже он даст фору конкурентам. Конструкция устройства состоит из керамической трубы, которую оборачивают материалом изоляции – недорогой минеральной ватой. Далее трубу прячут в слой керамзитобетона.

Схема керамического воздуховода

Основные элементы конструкции дымохода

Вне зависимости от материала, который используется при устройстве отведения дыма от газового котла, общие элементы присутствуют в каждой конструкции. Главные из них:

Сама труба, по которой выводятся продукты горения;
Соединительный патрубок для подключения котла к трубе;
Первые 2 элемента соединяются между собой переходниками;

Для монтажа подбираются соответствующие крепежи;
Устройство для слива конденсата – обязательная комплектующая газового котла;
Чтобы в трубу не попадали осадки, используется наконечник в виде конуса.

Выбор высоты дымохода

Для нормального функционирования дымоход обладает хорошей тягой. Это достигается путем правильно высчитанной высоты устройства. Вот основные нормы:

Расположение оси воздуховода играет важную роль, если она расположена в метре от конька, то высоту дымохода делают выступающей на пол метра от него.
Если же ось воздуховода расположена более чем в одном метре от конька, то его устраивают вровень с ним;
При выходе дымохода на плоскую крышу, его высота должна быть более 1 метра;
При выступе трубы более чем на 1,5 метра, ее закрепляют дополнительными растяжками.

Высота дымохода для газового котла

Общие правила для дымоотводов

Ряд особенностей при устройстве дымохода:

Уклон конструкции не превышает 30 градусов;
Ответвление сторону – более чем на 1 метр;
Уступы в дымоотводящей системе не допустимы;
Не допустимы поперечные сечения;
Допускается не больше 3 колен во всей системе;
Закругление устраивают диаметром не меньше, чем у основной трубы;
Повороты оборудуют люками отведения конденсата, через которые проводят чистку системы;
Прогибы в элементах конструкции не допустимы даже минимальные;
Наращивают дымоход с соблюдением условия, что одно звено надевается на другое с запасом в 0,5 диаметра трубы;
Запрещено оставлять зазоры в элементах дымохода;
Не допустимы стыки воздуховода в перекрытии и перегородках;
Наклон трубы дымоотвода – более 0,01 градуса от направления газового котла;
Стенки внутренней части дымохода гладкие;
Горизонтальные части конструкции не более 3 метров в сумме для строящегося дома и 6 метров для уже возведенного;

Соблюдено безопасное расстояние до легковоспламеняющихся материалов 2,5 метра и прочих негорючих – 0,5 метра;
Места пересечений с перегородками и перекрытиями тщательно изолируются.

Общий вид смонтированного дымохода

Этапы устройства дымоходной системы

Монтаж поручить можно профессиональными мастерами и выполнить самостоятельно, но для последнего потребуется умение работать с инструментами и знание этапов:

Первым делом наносится разметка будущего дымохода на перекрытие и кровлю, лучше проверить правильность не один раз.
Далее вырезать намеченные проемы.
Патрубок газового котла соединяют с адаптером.
После установки тройника и ревизии идет устройство основного кронштейна.
К нему подсоединяется труба основной конструкции, иногда используют дополнительные «колена».
При проходе через перекрытие используют специальный патрубок, состоящий из листа стали, который больше диаметра основной трубы. Его закрепляют на перекрытии.
Стыки конструкции укрепляют надежными хомутами.
К стене дымоход крепится хомутами на расстоянии 2 метров и кронштейнами на расстоянии 4 метров.
Завершением конструкции служит наконечник в форме конуса.
Последним шагом станет изоляция воздуховода.

Монтаж

Одна из схем подключения на видео ниже:

Особенности устройства коаксиального дымохода

Если проект сделан для газового котла закрытого типа, то идеальным станет дымоход коаксиальный. Установка потребует знания определенных нюансов. Первым делом уже при расчете учитывают параметры выходного патрубка, его диаметр не превышает диаметр трубы.

Обязательные условия при монтаже коаксиального дымохода следующие:

Расположение исключительно горизонтальное;
Соблюдено расстояние до земли более 2 метров;
Расстояние до окон и ближайшего вентиляционного отверстия не менее 2 метра;
Вблизи трубы нет преград с любой стороны на расстоянии 1,5 метров;
Монтируется дымоход выше окна на 1 метр;
Трубу воздуховода нельзя закрывать тоннелем, переходом или аркой;

Для правильной работы прибора и сбора конденсата в одном месте, установить его нужно под углом от 6 до 12 градусов.

Вконтакте

Facebook

Twitter

Одноклассники

Высота дымохода (трубы) относительно конька крыши: расчет параметров

Дом неспроста принято сравнивать с живым организмом. Все его составляющие работают в плотной «связке». Нарушение строительных предписаний в устройстве отопительной системы неизбежно влечет затруднение в эксплуатации или даже разрушение кровельной конструкции.

Во избежание негативных последствий следует знать, как определяется высота дымохода относительно конька крыши, каким образом найти оптимальное значение.

Ошибки и погрешности в расчетах высоты дымоходной трубы грозят серьезными проблемами. Из-за неудачных вычислений может ощутимо снизиться сила тяги. Вам будет сложно, а порой даже невозможно, разжечь печь.

Более суровый результат промахов превратится в завихрения в дымоходе. Итог завихрений, обратного движения продуктов горения – задымление помещений со всеми вытекающими угрозами и тяжелыми последствиями для здоровья.

Ветер, сталкиваясь с наружным отрезком дымохода, изменяет направление собственного движения. Проще говоря, наткнувшись на стенку трубы, горизонтальный воздушный поток стремится ее обойти и поворачивает вверх. «Смена курса» формирует в районе атакованной стенки разрежение воздуха, благодаря которому дым будто высасывается из выходного отверстия дымохода.

Для хорошей тяги в дымоходе необходимо воздействие ветра. Если горизонтальному движению воздушных потоков мешают непреодолимые препятствия, то отвод дымовых газов не сможет происходить в нормальном режиме. Коньковое ребро скатной крыши может стать подобной препоной, если не соблюдено соотношение высоты и расстояния между ним и дымовой трубой.

Четкий технологический регламент

Правила оптимального подбора высоты дымовой трубы относительно конька крыши регламентированы сборником СНиП 41-01-2003 в подразделе, посвященном печному отоплению. Согласно техническим предписаниям:

Общая длина дымового канала от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах с бесчердачной кровельной конструкцией допускается высота дымохода меньше 5 м при условии устойчивой тяги.
Высота дымохода над плоской кровельной конструкцией должна быть не менее 0,5 м.
Дымовая труба обязана возвышаться над коньком на 0,5 м или более, если расстояние между ней и коньковым ребром по горизонтали не превышает 1,5 м.
Устье дымохода должно быть вровень с коньковым ребром по высоте или несколько выше его, если расстояние по горизонтали между трубой и линией конька находится в интервале 1,5 – 3 м.
Выходное отверстие дымохода должно быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

Высота расположенных рядом с дымоходом вентиляционных и вытяжных труб должна быть равной высоте трубы отопительного агрегата.

Наиболее рациональным расположением дымохода для скатных крыш считается максимальное приближение к коньковому ребру, потому что:

В любом варианте проектирования дома со скатной крышей расположение рядом с коньком обеспечит максимальное расстояние от дна колосника до устья дымохода.
Воздействию воздушных потоков на дымоход не помешает коньковый барьер.
Наибольшее приближение к коньку гарантирует самые низкие затраты на сооружение дымового канала.

Если между коньковым ребром и трубой не больше 1,5 м, то с определением высоты несложно справиться обычным методом построения модели дома. Для его реализации действовать будем следующим образом:

На выполненной в удобном масштабе схеме дома параллельно поверхности земли проводим прямую линию.
От нее в месте пересечения кровли с дымоходом вверх откладываем в том же масштабе полметра.
В полученной точке проводим новую горизонталь. Она укажет минимальную высоту, на которой имеет право находиться устье дымохода.

Аналогичным методом находим лимит высоты дымохода, если между коньковым ребром и трубой расстояние по горизонтали больше 1,5 м, но меньше 3,0 м. Только действий выполняем меньше. От вершины крыши просто откладываем горизонталь, которая укажет минимальную высоту наружного отрезка дымового канала.

Самый сложный процесс вычислений высоты трубы над коньком скатной крыши характерен для ситуаций, когда между дымоходом и коньковым ребром больше трех метров. Тогда продвигаться в определении параметров дымохода надо или математическим, или графическим путем.

Следует помнить, что завышать размеры отрезка дымовой трубы, выходящего за пределы кровельной конструкцией, категорически не рекомендовано. От слишком сильного ветра высокий дымоход может опрокинуться. В ситуациях, когда по техническим причинам установки высокой трубы над кровлей избежать не удалось, ее укрепляют растяжками.

Графическая и математическая методика

Разберем наиболее сложный вариант определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м. Яркий пример подобных проектных решений — дома с крупногабаритными эксплуатируемыми пристройками. Печь обычно устанавливается так, чтобы была возможность обогревать все жилые помещения.

Нередко бывает, что расположенная практически в центре сложного сооружения печь с дымоходом, пересекает кровельную конструкцию в районе пристройки или близко у края основного ската, т. е. в значительно удаленной от конька точке. Если расстояние от предполагаемого уровня колосника до запланированного выходного отверстия дымовой трубы, составляет 5 или более метров, то установка ее возможна.

Значит, нужно только рассчитать высоту участка дымохода по отношению к коньку двускатной, ломаной или вальмовой крыши. Для поиска минимального предела высоты удаленного от конька дымохода используют два способа:

Графический. Согласно ему высота наружного участка дымохода определяется путем геометрических построений.
Математический. Согласно ему размер наружного отрезка трубы определяется с помощью известных со школьной поры тригонометрических формул.

Принцип графических построений схож с вышеописанными методами получения значения предельной высоты дымохода. В удобном для работы масштабе вычерчивается схема дома с нанесением точных размеров и соблюдением пропорций.

В вершине крыши прочерчивается горизонталь, от которой вниз при помощи транспортира откладывается угол в 10º. Пересечение предполагаемой оси симметрии дымовой трубы и прочерченной под отложенным углом линии даст в итоге искомую величину. Отсеченный линиями отрезок следует измерить и перевести высоту в реальное значение согласно указаниям масштаба.

При необходимости проект дома можно подкорректировать посредством перемещения оси дымохода в горизонтальном направлении. Незамысловатые действия помогут найти оптимальное положение канала.

Не забываем, что между кровельным покрытием и короткой стороной дымохода должно быть не менее 0,5 м. А если печь работает на твердом топливе, то к полуметрам прибавляют еще 15 см на организацию металлической защиты узла кровли из профнастила или металлочерепицы.

Математический способ опирается на применение тригонометрических формул. Усвоенная в классе наука помогает быстро и точно определить минимальную высоту дымохода, используя всего лишь две известные величины.

Алгоритм математических вычислений:

Измерим лазерным нивелиром ширину дома и его высоту в коньке, включая высоту стен и кровельной конструкции. За неимением недешевого прибора ширину дома можно замерить обычной рулеткой. Аналогично поступить с высотой стены и фронтона, которые нужно будет затем сложить.
Измерим расстояние между центральной осью дома и центральной осью запланированного дымохода.
Вычерчиваем схему дома со стороны фронтона в удобном для дальнейшей работы масштабе. Наиболее приемлемый для начинающих проектировщиков масштаб 1:100. Он означает, что в 1 см чертежа будет отображено расстояние в 1 м реальной постройки. Применение удобного масштаба пресечет промахи и ошибки при переводе размеров.
Отмечаем на чертеже центральную ось дымохода.
Через вершину дома, она же. конек, проводим вспомогательную горизонтальную линию. Ее и центральную ось дымохода нужно продлить до пересечения.
С помощью транспортира откладываем вниз 10º в точке, обозначающей коньковое ребро. Проводим согласно полученному направлению линию до пересечения с центральной осью дымовой трубы.
Получили прямоугольный треугольник, один из катетов которого поможет определить формула a = b × tgα.

В формуле: a – значение, на которое труба должна быть ниже конькового хребта; b – расстояние от центральной оси дома до центральной оси дымохода; α = 10º (регламентированный строительными правилами уклон, отложенный от горизонта).

После напряженных вычислений получаем значение, которое надо вычесть из общей высоты дома, измеренной по коньку. Не забываем, что общая высота дымохода от колосниковой решетки до выходного отверстия должна составлять 5 м, и минимальное расстояние от кровельного покрытия до устья не менее 0,5 м.

Если после проведения измерений и перевода размеров в натуральный формат схема отвечает строительным требованиям, значит, вариант удачен и позволяет сооружать дымоход на запланированном месте. Если нет, придется поискать подходящее решение опытным путем, перемещая центральную ось трубы ближе к коньку или в обратном направлении.

Одних вычислений и построений недостаточно для создания безукоризненного проекта. Ведь вертикальный канал дымохода пересекает внутренние помещения, значит, оказывает влияние на планировку.

При всем желании установить его ближе к коньку для реализации плана не всегда есть возможности. Нередко случается, что располагать приходится на значительном расстоянии.

На местоположение дымовой трубы внутри помещения и, как следствие, на высоту наружного отрезка дымохода, влияют следующие факторы:

Внутренняя планировка обустраиваемой коробки.
Тип дымохода.
Численность этажей.
Удобство монтажа дымового канала.
Обеспечение доступа для обслуживания.
Разновидность материала, использованного при возведении стен и стропильной конструкции.
Количество агрегатов, подключаемых к одному дымовому каналу.

Отметим, что по правилам устройства систем отопления частных домов к одной дымовой трубе должен быть подключен единственный агрегат. Только в исключительных случаях допускается сбор дымовых газов от двух печей одной трубой. Однако в таких ситуациях для правильной работы системы отвода продуктов сгорания внутри устраивается рассечка.

Печи двух-трехэтажных домов располагают одну над другой. Их дымоходы выстраивают так, чтобы они выходили через одну шахту. Естественно, только труба печи верхнего этажа может быть безупречно прямой. Все остальные выполняются уводами. Уклон увода 60º, максимальной длине его разрешается быть не более 1 м.

По конструктивному типу дымоходы подразделяются на:

Стенные. Наиболее экономичный, удобный в сооружении и эксплуатации вариант, устраиваемый в капитальных внутренних стенах. Применяются в кирпичных и каменных постройках – там, где есть возможность выложить канал в несущей стене.
Коренные. Разновидность, сооружаемая в форме отдельных от печи стояков. Более дорогая конструкция, но в ряде случаев единственно возможная. Сооружают их, если нет технических предпосылок для устройства стенового канала. Используют в основном при строительстве дымоходов в стопах, сложенных брусом или бревном.
Насадные. Тип дымоходов, располагают непосредственно на перекрыше – железобетонной плите, установленной на перекрытие печки. Используются в малогабаритных постройках, диктующих необходимость в экономии полезного пространства.

В приоритете у проектировщиков стеновые дымовые каналы — стояки, т.к. их строительство проводится в период кладки стен и позволяет сэкономить внушительный объем стройматериалов. Правда, в коробке без внутренней капитальной стены устроить их невозможно. Зато если есть предпосылки к строительству, стеновой дымовой канал будет максимально приближен к коньковому прогону.

Кладка стенового дымохода производится с помощью шаблона-буйка, который просто обкладывают кирпичом по периметру. Это своеобразный деревянный ящик с сечением в плане, равнозначным сечению дымового канала. Дойдя до верхнего края шаблона в процессе кладки, его передвигают выше и снова обкладывают. Так до завершения строительства несущей стены.

Стеновые кирпичные трубы располагают преимущественно во внутренних капитальных стенах. Так лучше обогревается дом, сокращаются расходы на отопление. Есть ситуации, когда стеновые стояки выкладывают в наружных стенах, но это решение неэкономично и затруднительно при эксплуатации. При устройстве дымовой трубы в наружной стене, толщина его увеличивается.

Естественно, сооружение трубы в наружной стене заставит рассчитывать высоту дымохода относительно конька описанными выше способами. Высота наружного отрезка дымохода, сооруженного при строительстве внутренней капитальной стены, согласно стандартным правилам равна полметра.

Важно помнить, что дымовые каналы в стенах, сложенных пенобетонными блоками или силикатным кирпичом, выкладываются только из обычного полнотелого красного кирпича. Это оговорено требованиями пожарной безопасности. В тех же нормативах обозначены расстояния между дымоходами и возгораемыми конструкциями.

Отступить от незащищенного деревянного конькового прогона и стропильных ног следует на 0,5 м, от защищенных аналогов на 0,38 м. Металлические трубы следует удалять от возгораемых конструкций на расстояние от 0,7 м и более. Пожарные регламенты следует обязательно соблюдать при определении расстояния между дымовой трубой и деревянными составляющими стропильной системы.

В проектировании коренных и насадных труб нет настолько же строгих правил. Их расположение больше ориентируется на архитектурно-планировочную специфику, удобство монтажа и предстоящего обслуживания. Расположение дымохода относительно конька может быть таким, каким больше нравится хозяину дома, но с учетом требований пожарников.

Возвышающуюся над кровельным покрытием часть дымохода следует оштукатурить цементным составом. Толщина штукатурного слоя должна быть 2-3 см. В пределах чердачного пространства дымоход надо побелить, чтобы можно было быстро определить место протечки газов и отремонтировать опасный участок.

Ролик наглядно продемонстрирует логику и процесс определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м:

Соблюдение технологических правил и строительных нормативов – гарантия нормальной работы дымохода и долгой службы строительной конструкции.

Расскажем о допустимой длине горизонтального участка

На тему «горизонтальный дымоход» большинство статей в интернете рассказывают про кирпичный или коаксиальный дымоходы.
Мы же расскажем о допустимой длине горизонтального участка дымохода из нержавеющей стали.

Длина такого участка дымохода влияет на тягу и периодичность обслуживания дымохода. На практике горизонтальный участок греется сильнее, чем вертикальный, поэтому горючие поверхности вблизи от трубы надо правильно защитить.

Идеальный дымоход – это вертикальный дымоход (без горизонтального участка).

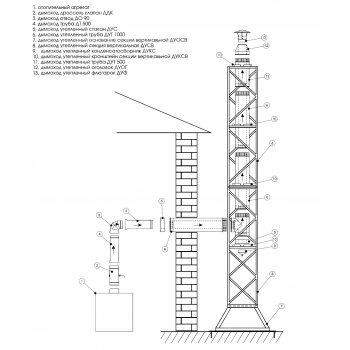

Если отопительный агрегат имеет задний (боковой) выход, или Вы не хотите вести дымоход внутри постройки, то правильным решением будет горизонтальный участок до 1 метра.

На улице устанавливается тройник 90 градусов с конденсатосборником. Высота вертикального участка дымохода должна быть не менее 5 метров.

Узнайте, как рассчитать высоту дымохода?

Также горизонтальный участок дымохода может появится, когда отопительный агрегат имеет верхний выход, но вести дымоход внутри постройки нет возможности.

Устанавливается вертикальный участок, не менее чем в полуметре от потолка монтируется сэндвич отвод, горизонтальный участок проводится через стену, на улице ставится тройник с конденсатосборником. Уже по улице идет вертикальный участок. При такой схеме важно правильно защитить потолок, чтобы обезопасить себя от возможного пожара.

А еще при таком исполнении дымохода проблемным участком будет отвод. На него будет приходится повышенная тепловая нагрузка.

Поскольку есть понимание, что чем меньше угол поворота дымоходной системы, тем проще выходить дыму, нам часто задают вопрос: проходить стену лучше под 45 или 90 градусов?

Ответ на этот вопрос по ссылке

Одна из причин горизонтального участка более 1 метра – это желание использовать трубу дымохода для отопления. Назначение дымохода – вывод продуктов сгорания. Если ваш отопительный прибор имеет режим длительного горения, при котором температура газов невысока, снимая тепло с дымохода, Вы ослабеваете тягу. К тому же дымоход начнет зарастать сажей быстрее.

Другая причина – это невозможность поставить отопительный агрегат близко к стене, через которую дымоход будет выходить на улицу.

В таких случаях увеличение горизонтального участка должно компенсироваться увеличением вертикального участка (высоты) дымохода.

Тяга при такой трассировке будет зависеть от различных обстоятельств (температуры на улице, температуры в помещении и прочих факторов). Необходимо учитывать, что из-за промерзания дымового ствола зимой могут возникнуть проблемы с растопкой агрегата, и может понадобиться прогревание дымохода для обеспечения стабильной тяги.

Выбирая дымоход с участком через стену, предусмотрите возможность для чистки горизонтальной трубы. Самый простой способ – вместо тройника ставить четверник (крестовину). Но в этом случае, в боковой врезке, предназначенной для доступа к горизонтальному дымоходу, могут образовываться воздушные завихрения, которые также могут снижать тягу и усиливать образование сажи.

Такой элемент позволит прочистить трубу с улицы и по вертикали, и по горизонтали. Другой вариант чистки горизонта – отсоединить и отодвинуть отопительный агрегат от дымохода. После чистки подключить обратно, используя высокотемпературный герметик.

Вывод: лучшая трассировка дымохода – вертикальная с меньшим количеством поворотов. Если дымоход проходит через стену на улицу, то длина горизонтального участка должна быть менее одного метра.

Схемы сборки дымохода «по дыму» и «по конденсату» | Инженерные системы Эколайф

Дымоходы из нержавеющей стали собираются из отдельных металлических элементов по определенной схеме. Правильно выбранный способ соединения труб играет важную роль для надежной, долговечной и безопасной работы всей отопительной системы.

Существует два метода монтажа стальных дымоходов – «по дыму» и «по конденсату». Перед началом работ важно понять, в чем особенность каждой схемы сборки и в каких случаях ее лучше применять. При правильном выборе конструкция будет отлично справляться с отведением продуктов горения и станет безопасной при эксплуатации.

Первый способ – установка «по дыму»

Рисунок 1. Соединение труб “ПО ДЫМУ”. Когда “папа” снизу – стекающий конденсат просачивается в стыки между трубами и попадает на внешнюю поверхность или в слой утеплителя. Это резко усиливает коррозию, ухудшает теплоизоляцию и снижает срок службы дымохода.

При таком варианте монтажа дымоходной системы каждая последующая секция трубы одевается поверх уже установленной. Это необходимо, чтобы продукты сгорания могли беспрепятственно выходить по дымоходу наружу.

ВАЖНО. Способ подходит только для печей с высокой температурой дымовых газов, при которой в дымоходе не образуется конденсат.

Второй способ – установка «по конденсату»

Рисунок 2. Соединение дымохода “ПО КОНДЕНСАТУ”. Когда “папа” сверху – конденсат стекает свободно.

При такой схеме установки каждая верхняя секция трубы заводится в нижнюю. Делается это для того, чтобы капли образовавшегося конденсата могли беспрепятственно стекать по стенкам дымохода, а затем либо сгорать в топке, либо собираться в отстойнике для дальнейшего отвода из системы.

ВАЖНО. Такой тип сборки больше всего подходит для отопительных устройств длительного горения: газовых котлов или твердотопливных котлов с функцией тлеющего горения.

Чем опасен конденсат для поверхности дымохода

При сжигании в печи любого вида топлива всегда образуются пары жидкости, которые содержат серу, углеводороды и различные калийные соединения. Эти пары выделяются из самого топлива (например, дрова при сгорании выделяют 30% дымового пара) и образуются в процессе химической реакции между кислородом и водородом.

Водяные пары сами по себе являются причиной коррозии дымохода. Но гораздо более разрушительное воздействие на его металлическую поверхность оказывают кислоты (азотная, серная, угольная), возникающие в результате растворения конденсатом слоя сажи, осевшего на внутренних поверхностях дымохода.

ВАЖНО. Регулярная очистка дымохода от сажи является важной процедурой для его защиты от коррозии. Чем толще слой сажи, тем больше кислот выделяется на внутренних частях дымохода, приводя к его быстрому разрушению и нарушению работы всей системы дымоудаления.

Так какую же сборку использовать?

ЭТО НУЖНО ЗНАТЬ. Нормальное дымоудаление происходит при любом типе сборки, так как дым не просачивается через соединения. А вот капли конденсата легко находят слабые места в конструкции «по дыму» – точки сочленений элементов дымоходной трубы.

Именно здесь накапливается влага, нарушая герметичность и целостность системы. Поэтому схема «по дыму» применяется очень редко (например, в банных печах), а вот “по конденсату” используется в большинстве случаев. В особенности, при сборке дымоходной системы для:

газовых котлов: так как дымовые газы сильно насыщены паром, а температура горения в них невысокая, то осадки воды выделяются обильнее;
каминов и печей: так как дымоход в таких системах расположен снаружи, то избыточная влага появляется из-за существенного перепада температур;
топок с тлеющим горением: так как невысокая температура горения приводит к повышенному конденсатообразованию.

Не забывайте подписываться на канал и ставить “пальцы вверх”

Лучше не допускать ошибок при сборке дымоходной системы, так как они могут не только негативно отразиться на работе котла или печки, но и стать причиной возгорания.

Если нужна помощь – обращайтесь к специалистам по дымоходам!

Спасибо, что вы с нами!

Список публикаций канала Инженерные системы Эколайф

Анатомия

На этой схеме показаны все рабочие компоненты интерьера камина.

На диаграмме слева показана общая конструкция дымохода, проходящего через интерьер дома.

На схеме справа показаны внешние компоненты дымохода и их правильное расположение.

Это пример положительного соединения между дровяной печью и существующей облицовкой дымохода.

Определения

Кирпич – строительный материал, используемый для строительства стандартных дымоходов, которые бывают разных цветов.

Блок – строительный материал для каменной кладки, известный как 8 “, который имеет полые ячейки для строительства, или блок дымохода, который имеет квадратную форму и может быть сложен для создания дымохода.

Крышка дымохода – крышка дымохода предотвращает дождь от попадания в дымоход. Иногда с дополнительной защитой для животных, которая предотвращает попадание животных и птиц в дымоход.

Цементная коронка – Цементная коронка или иногда называемая (промывка) используется для предотвращения попадания воды и элементов дымоход.Коронка находится наверху дымохода и согласно строительным нормам должна быть 4 дюйма толщиной с однодюймовым водосточным краем вокруг наружной поверхности дымохода. В местах, где смывка – это сглаженный раствор, образующий венчанную поверхность, позволяющую стекать.

Дымоход Дымоход – Также известный как лайнер, дымоход изготовлен из терракотовой глины или другой одобренной системы, такой как нержавеющая сталь, которая СОДЕРЖИТ продукты сгорания и обеспечивает безопасный проход через дымоход из дома в атмосферу.

Дымоход – Конструкция, построенная традиционными методами из кирпича, блока, камня или включенных в список UL систем, которые содержат продукты сгорания из внутренних помещений дома в атмосферу.

Заслонка – механизм, используемый для открытия и закрытия дымохода, позволяя дыму выходить из дымохода.

Прямое соединение – процесс присоединения лайнера непосредственно к верхней части устройства.

Топка – внутренняя часть камина, где разводится огонь.

Гидроизоляция – Гидроизоляция – это поверхность (обычно изготовленная из жести), где соединяются дымоход и крыша. Мигание предотвращает попадание воды в дом в месте их пересечения.

Строительный раствор – это связующее, используемое путем соединения портландцемента и песка. Раствор используется для строительства кладки дымоходов и приклеивания кирпича или блока к себе для строительства.

Раствор – соединение двух или более кирпичей внутри или снаружи.

Возможное соединение – процесс подключения прибора к существующей облицовке с использованием гибкой прокладки из нержавеющей стали, используемой только в точке перехода между ними.

Возможное соединение – процесс подключения устройства к существующей облицовке с использованием гибкой прокладки из нержавеющей стали, используемой только в переходной точке между ними.

Тук-указатель – это процесс замены раствора, выпавшего из дымохода.

Анатомия дровяной печи с положительным подключением

Детали дымохода и принцип их работы (2020)

Профессиональные специалисты по обслуживанию дымоходов, такие как наши, обучены тому, чтобы знать названия каждой части дымохода и принципы их работы.К сожалению, большинство домовладельцев не так хорошо разбираются в жаргоне дымоходов. Вам не нужно знать свой дымоход так же хорошо, как специалист. Однако важно знать основы.

Вот в чем дело:

Знание части дымохода и того, как они работают, может помочь вам узнать, честен ли технический специалист с вами или использует жаргонный жаргон, чтобы казаться знающим, чтобы оправдать завышенную цену. Полезно иметь общее представление о номенклатуре дымохода и принципах работы деталей.Вот руководство, которое покажет вам все, что вы должны знать о различных частях дымохода.

Схема дымохода

Заглушка дымохода

Заглушка дымохода – это металлическое устройство, окруженное сетчатым материалом, которое находится на самом верху наружной дымовой трубы, предотвращая попадание влаги и животных в дымоход. Большинство заглушек имеют секцию из металлической сетки или тонкий зазор, который находится над отверстием дымохода и позволяет дыму выходить на улицу.Самый популярный вид заглушек для дымоходов – универсальные. Однако было обнаружено, что изготовленные на заказ заглушки дымохода, закрывающие большую часть короны, намного более эффективны.

Шапка выполняет несколько важных задач. Во-первых, он защищает дымоход от дождя, который может нанести вред, если попадет прямо в дымоход. Во-вторых, это мешает птицам и другим животным вить себе гнезда в дымоходе. В-третьих, это помогает предотвратить попадание ветра в дымоход во время шторма.

Предупреждающие знаки :

Изогнутая или поврежденная металлическая сетка
Отсутствие заглушек для дымоходов – что может случиться во время урагана
Особо стойкие птицы или вредители, гнездящиеся в гнездах

Корона дымохода

Коронка дымохода – это бетонная плита, которая устанавливается поверх каменного дымохода, защищая дымоход вокруг дымохода.Коронки имеют наклон, чтобы отводить воду от дымохода, защищая внутренние части дымохода и кладку.

Предупреждающие знаки :

Трещины и затухающий раствор в местах выхода дымоходных труб из венца
Трещины в макушке
Стоящая вода на макушке, которая не уходит.

Заглушка для дымохода

Загонная крышка – это металлический поддон, который часто используется на дымоходах с виниловым или металлическим сайдингом. Защитная крышка работает так же, как и корона дымохода. Покрытия Chase обычно встречаются в сборных или заводских системах. Покрытия Chase изготавливаются разных размеров, чтобы соответствовать определенным дымоходам.

Предупреждающие знаки :

Покрытия деформированные или окрашенные
Трещины или неисправные уплотнения на краю крышки
Черные или пригоревшие пятна

Обшивка дымохода

Гидроизоляция относится к металлическим полосам, закрывающим стык в месте соединения основания дымовой трубы с крышей.Они сделаны из прочного металла и плотно закрыты, чтобы на этих уязвимых краях не образовывались протечки. Неудачная прошивка дымохода – частая причина негерметичности дымохода. Лучшие дымоходные компании и кровельщики используют встречный оклад

Факт:

Неудачная опалубка дымохода – одна из наиболее частых причин высыхания дымохода. Обязательно выберите дымоходную службу, в которой используется обратная мигалка.

Предупреждающие знаки :

Искривленный оклад, отсоединенный от дымохода
Ржавчина и коррозия
Недостающие части оклада

Дымоход

Двигаясь внутрь дымохода, дымоход – это открытая часть в середине дымохода, по которой дым поднимается и выходит из дымохода.Частицы сгорания очень горячие и естественно всплывают из огня, но их необходимо направлять вверх по дымоходу через дымоход на открытый воздух. Дымоходы имеют вкладыши, которые защищают дымоход от тепла и твердых частиц.

Предупреждающие знаки :

Избыточный дым
Признаки скопления креозота внутри
Неожиданный нагрев или вздутие

Вкладыш дымохода

Облицовка дымохода – это внутренний слой, который защищает дымоход и другие части дымоходной системы от нагрева и повреждения огнем, поскольку дым и другие горючие материалы проходят через него.В наши дни дымоходы обычно делают из глины или металла.

Как мы упоминали выше, частицы сгорания (например, дым) могут выделять много тепла, поднимаясь через дымоход. Работа лайнера заключается в том, чтобы поглощать это тепло и защищать наиболее уязвимые части дымохода, а также остальную часть дымохода и даже внутренние стены дома, которые в противном случае могли бы загореться.

Из-за эффекта дымовой трубы – разницы температур между воздухом в камине и наружным воздухом – частицы горения естественным образом вытягиваются вверх и наружу.По мере прохождения они теряют значительное количество тепла, поэтому дымоходы должны быть очень прочными, чтобы избежать повреждений от огня.

Факт:

Лайнеры

не всегда устойчивы к проблемам. Частицы горения могут прикрепляться к футеровке и образовывать густые сгоревшие остатки, называемые креозотом – это похоже на накипь от жесткой воды в водопроводных трубах. Креозот – очень легковоспламеняющееся вещество. Застроенный дымоход – одна из самых частых причин возгорания дымохода. Вот почему специалисты рекомендуют проверять каждый дымоход не реже одного раза в год и чистить при появлении признаков скопления креозота.

Предупреждающие знаки :

Маленькие неожиданные кусочки, падающие в ваш камин – в противном случае вкладыши не будут давать никаких признаков повреждения, что может быть очень опасно, поскольку засоренные вкладыши, облицованные креозотом, представляют серьезную опасность возгорания.
Признаки трещин в облицовке – это сложно найти без профессионального осмотра дымохода

Дымовая камера

Дымовая камера – это расширенная секция прямо над топкой, где дым собирается перед тем, как подняться в дымоход.

Дымовая камера обычно наклонная, поэтому дым попадает в дымоход под углом. Такая конструкция предотвращает попадание порывов воздуха в дымоход в неудобное время (обычно это называется обратной тягой). Он также предназначен для предотвращения попадания мусора или дождя в топку, если что-то пойдет не так с заглушкой дымохода. Поскольку дымовым камерам приходится иметь дело с большим количеством сильного тепла, они изготовлены из очень прочных материалов и огнестойких свойств. Их размер также должен соответствовать размеру камина, в противном случае могут возникнуть серьезные проблемы с воздушным потоком.

Предупреждающие знаки :

Как и в дымоходе, скопление креозота или избыточный дымовой поток из камина указывает на проблему
Поверхность дымовой камеры со сколами или зазубринами

Полка дымовая

Помните, мы говорили, что дымовая камера обычно наклонена для защиты от огня? Этот угол называется дымовой полкой. Если ветер или дождь попадают в дымоход, полка помогает защитить сам огонь и помогает минимизировать обратную тягу.

Предупреждающие знаки :

Любое коробление или растрескивание от тепла
Тяжелые скопления креозота
Коррозия от влаги

Заслонка горла и горла

Дымоходы обычно имеют решетки или крышки, которые можно открывать или закрывать для управления потоком воздуха к огню: это иногда называют заслонкой горловины, потому что она находится прямо у «горловины» дымохода или части дымовой камеры прямо около Сама топка.

Заслонка является важным средством предотвращения сквозняков или управления скоростью горения огня. Когда нет огня, заслонка должна быть закрыта, чтобы сквозняки не заносили в дом золу или золу.

Предупреждающие знаки :

Застрявший или заржавевший демпфер горловины
Признаки деформации металла от чрезмерного нагрева

Топка

Топка – это прочная часть дымохода, которая удерживает огонь. Когда люди говорят о камине, они обычно имеют в виду топку.Эти ящики сделаны из специального кирпича или гипса, предназначенного для того, чтобы выдерживать огонь, и имеют основу из прочного раствора и бетона. Размеры топки варьируются в зависимости от размера самого камина.

Предупреждающие знаки :

Любое повреждение, включая трещины, отверстия или коррозию – это может быть опасно пожароопасным
Накопление сажи и креозота в результате длительного использования

Вы можете увидеть, как все части дымохода работают вместе, чтобы разжечь огонь в вашем камине. Из топки частицы тепла и горения естественным образом втягиваются в дымовую камеру из-за гораздо более низкой температуры, ожидающей снаружи. Отсюда они попадают в дымоход, где теряют большую часть тепла и поднимаются на открытый воздух над домом. Здесь заглушка дымохода предотвращает засорение дымохода и защищает огонь от дождя и ветра. Владельцы могут контролировать процесс воздушного потока, закрывая или открывая заслонку горловины, чтобы контролировать количество кислорода, поступающего в огонь, и предотвращать обратную тягу.

Какие части дымохода? (со схемой) – Модернизированный дом

Многие домовладельцы не знают, из чего состоит их дымоход, так как это гораздо больше, чем просто набор кирпичей и камин. Хотя вас никогда не спросят о частях дымохода , их все же полезно знать.

Зимой дымоход и камин очень важны для домашнего комфорта. Неисправный дымоход может означать риск для безопасности вашего дома и здоровья вашей семьи.Ежегодный осмотр дымохода является стандартной процедурой, но между осмотрами могут возникнуть проблемы.

Базовое понимание деталей дымохода и их функций поможет вам легко выявлять проблемы, когда они возникают. Части дымохода можно разделить на девять различных категорий: кирпичи, дымоход, облицовка, заглушка, корона, загонная крышка, гидроизоляция, заслонка и дымовая камера.

Знание частей дымохода позволит вам заметить, когда важный компонент поврежден или больше не функционирует.В результате вы эффективно сэкономите деньги и защитите свой дом и здоровье своей семьи, передав эту информацию своему специалисту по дымоходам и решив эти проблемы раньше, чем позже.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Детали дымохода

Дымоход – это гораздо больше, чем кажется на первый взгляд.Хотя большинство из них знакомы с камином, поскольку именно там происходит возгорание, это всего лишь одна часть головоломки. Помимо самого камина внутри вашего дома, в дымоходе есть ряд дополнительных компонентов, которые жизненно важны для производительности и безопасности вашего камина.

Вот некоторые из основных частей дымохода, которые вы должны знать:

Кирпичи
Дымоход
Лайнер
Заглушка
Корона
Чехол для чейза
мигающий
Демпфер
Дымовая камера

Давайте рассмотрим каждый из этих восьми компонентов более подробно, чтобы лучше понять, как работает дымоход и камин.

1. Кирпичи

Хотя очевидно, что кирпичи являются частью дымохода, они служат гораздо более важной цели, чем вы думаете. Проще говоря, кирпичи – основа дымовой трубы. Когда они не в оптимальном состоянии, ваш камин не может работать должным образом и безопасность вашего дома находится под угрозой.

Когда кирпич и раствор дымохода ослабли или повредились, влага попадает внутрь. Как я уверен, вы уже знаете, влажность в доме никогда не бывает хорошо.Некачественный кирпич и раствор также нарушают структурную целостность дымохода.

2. Дымоход

Дымоход расположен внутри дымохода, – это вертикальный патрубок, по которому горючие материалы от огня выходят из вашего дома. Дымоход, хотя его часто путают с облицовкой, отличается. Дымоходы в старых домах обычно имеют только кирпичную кладку. Однако в настоящее время по закону домовладельцы обязаны закрывать дымоход.

Глиняная плитка – это самая распространенная облицовка дымохода, устанавливаемая в кирпичных каминах.Они долговечны и являются наиболее экономичным выбором. Если у вас дымоход без футеровки, потребуется следующая часть дымохода, если у вас нет металлического дымохода.

3. Лайнер

Облицовка дымохода – важнейшая часть дымохода, обеспечивающая безопасность вашего дома. Их цель – защитить легковоспламеняющиеся части дома от сильных температур, исходящих от пожаров. Проще говоря, облицовка дымохода ограничивает огонь дымоходом и не дает ему проникнуть в остальную часть вашего дома.

Вкладыши обычно изготавливаются из нержавеющей стали, алюминия или глины. Глиняные футеровки наименее долговечны, поскольку они обычно являются оригинальной облицовкой дымохода. Алюминиевые вкладыши обычно используются только для газовых каминов, а нержавеющая сталь часто является идеальным выбором. Вкладыши из нержавеющей стали очень универсальны и могут идеально вписаться в дымоход.

Когда на облицовке начинают развиваться трещины, ее необходимо немедленно заменить. Даже самые маленькие трещины могут стать причиной пожара в вашем доме.Всегда избегайте использования камина до замены облицовки.

4. Кепка

Заглушки для дымохода – это дополнительный аксессуар, который необходимо добавить к дымоходу, поскольку они обычно не входят в стандартную комплектацию. Никогда не рекомендуется иметь дымоход без заглушки. Устанавливаются наверху дымохода, чтобы наружные элементы не попадали в дом, например:

Снег
Дождь
мокрый снег
Обломки (ветки, листья)
Нисходящие потоки
Животные

Кроме того, когда горячие угли от камина поднимаются вверх по дымоходу, проволочная сетка на крышке дымохода действует как искрогаситель , предотвращая возгорание на крыше.

5. Корона

Иногда называемый промывкой, коронка дымохода представляет собой бетонную плиту в верхней части дымовой трубы, которая покрывает кирпичи и раствор каменной дымовой трубы. Не путать с колпачком, этот компонент не встречается на сборных или заводских дымоходах. Его цель – предотвратить просачивание воды в дымоходную систему. Колпачок – это то, что закрывает остальную часть отверстия, через которое выходит дым.

Абсолютно необходимо поддерживать венец дымохода в хорошем состоянии, так как он является основным барьером между дымоходом и наружными элементами.Коронка также немного наклонена сбоку, чтобы предотвратить скопление дождя или снега на дымоходе. Если коронка каким-либо образом повредилась, ее следует как можно скорее отремонтировать или заменить.

6. Чехол для чейза

Если вместо каменного дымохода у вас есть сборный или заводской дымоход, он будет снабжен заглушкой. Расположенная сверху, закрывая отверстие дымохода, заглушка (или, верхняя часть) служит той же цели, что и корона дымохода.

Крышки Chase могут быть изготовлены из оцинкованной стали, нержавеющей стали, меди или алюминия. Медь и нержавеющая сталь обычно являются наиболее предпочтительными вариантами заглушек из-за их прочности и долговечности. Алюминиевые заглушки также являются популярным выбором из-за широкого диапазона цветовых вариантов, но они не так долговечны. Принимая во внимание, что заглушки из оцинкованной стали считаются временным вариантом, поскольку они подвержены ржавчине.

7. Мигающий

Направляющая на дымоходе находится в месте пересечения кровли и дымохода. Изоляция из винила, меди, стали или алюминия устанавливается для защиты дымохода, крыши и внутренних помещений дома от влаги и протечек. Как и большинство других частей дымохода, важно, чтобы оклад оставался в хорошем состоянии.

Компоненты оклада изнашиваются быстрее, чем другие части дымохода. Из-за этого следует регулярно проверять переплет. Такая простая вещь, как ржавый гвоздь рядом с окладом, может вызвать протечку крыши и привести к серьезному повреждению вашего дома.

8. Демпфер

Заслонка или заслонка горловины – это внутренний компонент, который открывает и закрывает ваш камин в дымоходе. Он расположен внутри дымохода, прямо над топкой, и действует как вентиль. Когда камин не используется, заслонка должна быть закрыта, чтобы внутри оставался нагретый воздух и в дом не проникали сквозняки.

Когда камин используется, заслонка должна быть открыта, чтобы дым мог выходить в дымоход. Уход за заслонкой и обеспечение ее правильной работы очень важны для безопасной эксплуатации дымохода и камина. Когда заслонка перестает работать, ее следует отремонтировать или заменить, прежде чем вы сможете продолжить работу камина в обычном режиме.

9. Дымовая камера

Дымовая камера – это часть дымохода, расположенная между заслонкой и дымоходом. Это то место, где дым сначала входит, прежде чем выйдет через верх дымохода. Он также c подавляет побочные продукты сгорания, чтобы они могли выйти из дымохода, вместо того, чтобы возвращаться в дом. Дымовая полка, расположенная внутри дымовой камеры, представляет собой плоскую секцию, которая собирает мусор или влагу, которые могли проникнуть через верх дымохода.

Дымовые камеры имеют наклонные стены, что облегчает прохождение дыма в дымоход. Этот компонент дымохода очень подвержен слеживанию сажей и креозотом. Поэтому очень важно проверять и чистить коптильную камеру не реже одного раза в год.

Детали камина

Помимо дымохода, камин состоит из ряда компонентов. К ним относятся:

Топка: Часть камина, в которой разводится огонь.
Очаг: Каминный пол.
Камин: Камин, который в средневековье служил дымоуловителем, теперь является декоративной рамкой, окружающей камин.

Вышеупомянутые основные компоненты камина. Однако могут быть некоторые дополнительные элементы, такие как стеклянные двери, служащие защитным барьером, или целая каминная топка. Камины, которые устанавливаются под полом и в подвале, также имеют зольную яму, золоотвал и дверцу для чистки, что упрощает обслуживание.

Не хочешь делать это сам?

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Завершение

Знание всех частей дымохода и его функций может быть отличным инструментом для обеспечения его безопасности и эффективности. Помимо понимания того, когда эти компоненты могут нуждаться в обслуживании, вы также сможете распознать проблемы, когда они возникают, и легко объяснить их специалисту по дымоходам.

Джессика Стоун

Джессика считает себя энтузиастом обустройства дома и дизайна. Она росла в окружении постоянных проектов по благоустройству дома и многим из того, что она знает, обязана помогать своему отцу отремонтировать дом, в котором она детства. Будучи жительницей Лос-Анджелеса, Джессика много времени проводит в поисках своего следующего DIY-проекта и делится своей любовью к домашнему дизайну.

Недавно опубликованные

ссылка на Сколько стоит деревянный шнур?

Сколько стоит деревянный шнур?

Подготовка должна проводиться ежегодно перед началом зимы.В некоторых частях страны зимний сезон может быть суровым, и ваша семья должна быть готова к этому. В рамках вашего …

ссылка на Сколько стоит измельчение асфальта?

Сколько стоит измельчение асфальта?

Асфальт – замечательный материал, который можно повторно использовать для различных целей. Вышеупомянутый материал обычно используется для дорог, но он также помогает сгладить дорожки и игровые площадки…

Объяснение

частей камина и дымохода (со схемой) – Модернизированный дом

Камины бывают разных конструкций, форм, размеров и типов. Они состоят из множества компонентов, и чтобы понять, как они работают, вы должны знать все части камина и способы их использования.

Какими бы сложными ни казались детали, у большинства моделей каминов есть похожие детали и дополнительные аксессуары.Независимо от того, работает ли ваш камин на газе, на дровах или, возможно, вы вообще не собираетесь его использовать, это все равно помогает понять основы.

Для того, чтобы установка работала должным образом, все детали должны быть в надлежащем рабочем состоянии. Понимание всех различных компонентов может помочь вам диагностировать потенциальные проблемы, опережать более серьезные проблемы и иметь возможность легко общаться со специалистом по каминам.

Ключом к пониманию того, как работает камин, является обнаружение всех внутренних частей, особенно тех, которые составляют дымоход. Камин просто не может функционировать без дымохода для отвода дыма. Помимо дымохода, камин состоит из очага, топки, каминной полки, фасада и многого другого. Продолжайте читать наше полное руководство по всем деталям, из которых состоит камин.

Не хочешь делать это сам?

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Виды каминов

Прежде чем мы продолжим изучение анатомии камина и дымохода, важно отметить, что существуют разные типы. Двумя основными конструкциями являются каменная кладка и заводские (или сборные) камины.

Сборные блоки представляют собой готовые элементы, которые сильно отличаются от более традиционных стилей каменной кладки. Как каменные, так и заводские камины могут быть газовыми или дровяными, в зависимости от конкретной приобретенной модели.

Как устроен традиционный камин

Когда вы разжигаете огонь в своем доме, перед вами встают две очевидные проблемы: как избежать возгорания в доме и как предотвратить попадание дыма в комнату.К счастью, камин решает обе эти потенциальные проблемы. Камины традиционно изготавливаются из камня, кирпича, металла, плитки или их комбинации, причем все эти материалы не горят, и дымогас справляется с дымоходом.

Самая важная механическая задача камина – создавать тягу. Ваш камин создает столб нагретого газа внутри дымохода, и по мере того, как воздух поднимается, больше нагретого воздуха вытягивается из огня за ним. В результате этого процесса возникает тяга, или уравновешенный поток горячих газов и дыма, поднимающийся вверх и из дымохода камина.

Что касается обогрева, то традиционный камин нагревается с использованием излучения – или когда теплые электромагнитные волны переносят тепло к более холодным объектам, нагревают их и заставляют их молекулы ускоряться. В этом случае раскаленные угли и пламя в камине испускают волны, которые ударяют людей и предметы в определенной комнате, ускоряя их молекулы и заставляя их нагреваться.

Детали камина

Чтобы лучше понять, как работает обычный камин, вы должны знать его основные компоненты.Ниже приводится краткое описание некоторых основных частей камина, прежде чем мы углубимся в детали.

Очаг , построенный из огнестойкого материала, такого как кирпич или камень, выходит за пределы камина.
Обрамление – это то, что защищает стены вокруг агрегата, и обычно завершается декоративным камином , который часто используется для подвешивания чулок во время Рождества.
Топка или физическая внутренняя часть камина – это место, где сдерживается огонь и собирается дым.
Дымоход расположен в верхней части камина и представляет собой сосуд, через который газы и дым проходят к выходу. Дымоходы обычно делают из обожженной глины, но также могут быть изготовлены из нержавеющей стали.
Дымоход – это то, что окружает дымоход. Его цель – предотвратить контакт тепла с любыми огнеопасными строительными материалами вашего дома.
Дымовая камера – это элемент, соединяющий дымоход с камином.В основании дымовой камеры находится дымовая полка , устройство, предотвращающее попадание дождя, сажи и мусора в камин. Он также преломляет нисходящие потоки.
Под дымовой полкой находится заслонка , переносная крышка, которая отделяет топку от области наверху. Это помогает предотвратить попадание холодного воздуха в ваш дом, пока горит огонь. В зависимости от вашего конкретного дымохода может быть также установлен демпфер для дымохода.
Искрогаситель представляет собой кусок металлической сетки, который находится над дымоходом и удерживает выходящие газы, не позволяя горящим материалам оставаться на крыше.
Заглушка дымохода предназначена для предотвращения попадания влаги или животных внутрь дымохода. Он также может вращаться, чтобы отражать порывы ветра.
Некоторые камины включают золоотвал , который представляет собой отверстие с люком для выталкивания всего скопившегося пепла в яму под ним. Это позволяет в дальнейшем значительно ускорить и повысить эффективность процесса очистки.
Наконец, каминные двери могут быть изготовлены из металла или стекла. Они предназначены для отключения воздушного потока, когда огонь гаснет или когда камин не используется.

С учетом сказанного, давайте исследуем эти части, наряду со многими другими, чтобы понять, как все они работают вместе, чтобы ваш камин мог правильно выполнять свою работу.

Очаг

Когда вы впервые наблюдаете за камином, ваш взгляд обычно привлекает топка, в которой существует физическое пламя. Однако этот компонент работает напрямую с другим важным элементом, известным как очаг. И газовые камины, и традиционные дровяные камины оснащены защитным очагом.

В каменных каминах обычно используется очаг, построенный из кирпича и выходящий наружу от камина. В этой установке очаг может быть как плоским, так и приподнятым. В то время как приподнятые очаги опираются на платформу, которая находится в паре дюймов от земли, плоские очаги находятся на одном уровне с полом. Последние предлагают гораздо больше места для дополнительной мебели и дешевле в строительстве, чем их приподнятые аналоги.

С другой стороны, для сборных моделей очаг обычно металлический и включает декоративную крышку.Покрытие может представлять собой облицовку из фарфора, цементную облицовку с кирпичным рисунком или любой другой тип декоративного материала.

Каминная панель

Часто называемый фасадом или накладкой камина. Обрамление – это внешний компонент камина, который помогает связать его с окружающей комнатой. – отсюда и название. Окружение камина часто представляет собой металлический каркас, который обрамляет проем камина. Эти декоративные аксессуары помогут закрыть любые щели между камином и стеной.

Как сборные, так и традиционные камины из каменной кладки имеют ряд декоративных опций, которые помогают сочетать объемное пространство с остальным декором в комнате. Сборные модели снабжены металлической сварной конструкцией или фасадом, который может быть покрыт непосредственно металлом, камнем или кирпичом.

Облицовка камина кирпичом может затруднить определение разницы между сборной и каменной моделью.

Каминная полка

На краю или на верхней части открытого камина находится каминная полка. Предлагает полку для декоративных предметов, которые можно разместить, и можно повесить рождественские чулки. В некоторых случаях камин помогает предотвратить попадание дыма от огня в окружающую территорию.

Каминная полка может представлять собой относительно простую полку или иметь сложную конструкцию, доходящую до потолка. Камины также бывают из различных материалов, таких как дерево, камень, бетон и другие. Если вы предпочитаете камин в современном, классическом, колониальном или викторианском стиле, скорее всего, вы найдете тот, который соответствует вашим дизайнерским предпочтениям.

Топка

Переходя к внутренней части камина, топка – это термин, используемый для описания закрытого компонента, в котором разводится и на самом деле горит огонь. Это обозначение используется независимо от типа используемого камина. Топка обычно бывает квадратной или прямоугольной формы.

Что касается газовых каминов, то топка – это просто камера сгорания, в которой разгорается огонь. Он состоит из пола, боковин и верхней части, облицованной керамической или огнеупорной облицовкой для защиты от огня.

Чтобы представить вещи в перспективе, очаг находится в основании топки, а переднюю часть топки часто называют проемом, где вы обычно найдете каминные двери. При этом верх топки – это заслонка, дымовая полка и коптильная камера.

Подкладка для камина

И газовые, и сборные дровяные камины имеют вкладыши. В газовых и этанольных каминах используются светоотражающие вкладыши с фарфоровым покрытием или керамические вкладыши. Они не только защищают топку от огня, но и помогают отводить тепло обратно в ваш дом, а также делают огонь красивым!

В то время как модели каменной кладки обычно используют огнеупорный кирпич для защиты камина, сборные камины полагаются на внутреннюю обертку.Эта обертка обычно скрыта за вкладышами и представляет собой узел из толстого листового металла или листовой стали, который соединяет топку вместе, придавая ей прочность и форму.
