Схема монтажа: назначение электрического монтажного чертежа

В конструкторских документа к различному электротехническому снабжению обязательно прилагается схема монтажа. Эта документально зафиксированная информация представляет собой чертеж и даёт возможность сотрудникам, которые обслуживают или эксплуатируют оборудование, проводить его адекватное обслуживание, контролировать работу, иметь возможность быстро починить, разобравшись в системе подключения благодаря наглядному руководству по расположению его главных узлов.

• Назначение чертежной документации
• Порядок создания сборной электросхемы
• Расположение проводов по чертежам

Назначение чертежной документации

Для техобслуживания, проведения ремонтных работ, установки или настройки оснащения требуется понимать как алгоритм его функционирования, так и метод работы. Именно поэтому сопроводительная документация готовой продукции в обязательном порядке включает схемы-чертежи, где в точном соответствии с реальным положением вещей показаны условные обозначения составляющих и компонентов узлов конструкции, а также имеющиеся между ними связи.

Создание таких схем производится по нормам ЕСКД, регулируемым соответствующим ГОСТом. Такие чертежи особенно актуальны на стадии создания проекта, выпуска, а также в ходе использования оборудования. Исходя их назначения электрические схемы классифицируют по типам:

• Структурные. Применяются для установки центральных функциональных узлов конструкции, отображения имеющихся связей между ними и основного назначения.
• Функциональные. Заключают описание проходящих в местах цепи процессов. На стадии разработки дают возможность составить аналитический шаблон установки, который может дать информацию о функциональном назначении какого-либо раздела. В ходе использования благодаря такой схеме объясняется действие оснащения, что значительно облегчает диагностические работы, настройку и при необходимости исправление.

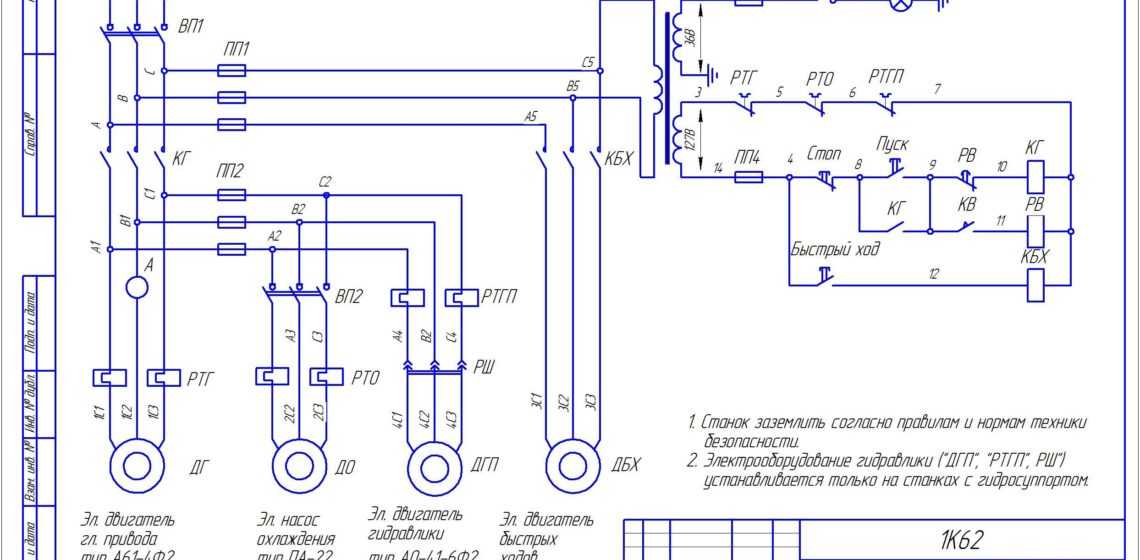

• Принципиальные. Отражают элементную базу и соединение всех составляющих между собой. Именно эти схемы являются ядром для процесса создания электрооборудования.

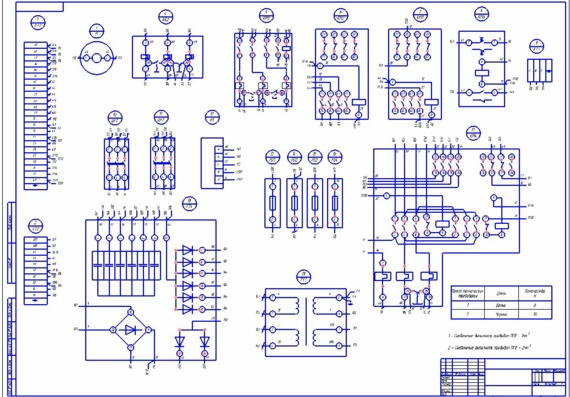

• Монтажные. Удостоверяют геометрическое расположение каждого элемента узла, а также иллюстрируют связи между ними, которые выполнены связующими компонентами. На базе схем этого типа происходит сборка электроприборов или их составляющих.
• Общие. Этот вид чертежей даёт возможность наглядно дать информацию об узлах и взаимосвязях между всеми частями, что упрощает понимание установки составного объекта.

Без такого рода чертежной документации не только нельзя собрать качественное и безопасное оборудование, но и трудно осуществлять его адекватное обслуживание.

Порядок создания сборной электросхемы

Применяется несколько методов разработки монтажной электрической схемы, подбор того или иного из них может зависеть как от способа монтажа составляющих, так и от операторного предназначения оснащения. К примеру, для изображения коммутации вторичной цепи применяется адресная маркировка.

Первым делом на чертеж наносят контур устройства, куда вписывают применяемые в оборудовании детали, к примеру, клеммники или опоры с зажимами. Масштаб здесь можно не выдерживать. Свыше чертежа (над контуром) уточняется, что именно обозначено на схеме, например, «Передняя стенка ящика».

Каждый указанный в схеме компонент приобретает уникальный адрес. Чтобы его наглядно представить, наносят окружность диаметром 10−12 мм, поделенную в горизонтальном расположении надвое. В верхнюю сторону окружности заносится номер элемента, в нижнюю — условное обозначение, соответствующее элементу схемы. К примеру, для клеммовой колодки, которая состоит из 10 зажимов, в сборной схеме каждому можно присвоить индивидуальный адрес.

Следует отметить, что деталям, переключающим силовые цепи, выдается лишь условное обозначение, которое не имеет уникального номера компонента.

Создание схемы должно начинаться с формирования заготовки в соответствии с правилами. После ее создания можно приступать к обозначению узлов, при этом применяются адреса, а не линии. Такой подход к маркировке даёт возможность свободно определять направления проводки, что значительно облегчает процесс монтажа.

Расположение проводов по чертежам

Электромонтажник, как правило, работает со сборкой деталей в блоке шкафа между проводами. Однако в круг обязанностей некоторых входит и размещение компонентов внутри шкафа.

Производить монтаж следует, придерживаясь следующих правил:

• прежде чем начинать монтаж, необходимо прикинуть, как будут прокладываться провода внутри шкафа;
• нет необходимости прокладывать слишком много проводов, если в схеме сборки есть элементы, которые стыкуются друг с другом экранированным проводом — их следует пролагать отдельно, а экранные жгуты необходимо соединять с общим питанием или землей;
• силовые жгуты рекомендуется закреплять после проведения основной сборки.

Провода для установки чаще всего выдаются в катушках, развертывать их нужно осторожно и не отрезать по нескольку концов, а выверять сразу нужную длину. Для удобства их располагают в специальных подставках для быстрой размотки.

Не рекомендуется терять табличку, прилагаемую к проводу, поскольку на ней указывают данные по сечению провода, а также другие важные данные. Если потерять эти сведения, то в дальнейшем будет сложно установить его характеристики.

Нельзя терять и кембрики: они необходимы для указания на них маршрута, а также для заглушки неиспользуемых концов провода. Указание маршрутов будет кстати, если проводов много и легко запутаться, где какой. Указав маршрут, можно избежать необходимости постоянно прозванивать их. К тому же таким образом упрощается поиск поломок и отладка работы устройства.

Монтажная схема разводки электропроводки в квартире

Довольно часто в процессе эксплуатации жилья возникают различные проблемы, в том числе и в области электричества. Как правило это связано с необходимостью проведения ремонта, для чего обязательно понадобится монтажная схема разводки электропроводки в квартире. Она составляется сразу же после проведения электромонтажных работ и в дальнейшем используется при ремонте и обслуживании сети.

Содержание

Соединение между собой элементов цепи

Правильное составление схемы электропроводки в квартире во многом зависит от основных знаний электротехники. Без определенного минимума, не рекомендуется заниматься этой достаточно сложной работой. Наиболее оптимальным вариантом считается составление монтажной схемы электриком-профессионалом. Помимо составления детального плана, электрик может по ходу дела устранить выявленные неисправности или заменить изношенную электропроводку.

Перед тем как проектировать и составлять схему электрических сетей для квартиры, необходимо выяснить, какие способы соединений применяются.

Все элементы могут соединяться между собой различными способами:

• Последовательное соединение. В этой схеме каждый элемент следует за предыдущим, здесь нет стыков в виде отдельных узлов. В качестве примера можно привести елочную гирлянду, где на одном проводе последовательно расположены все осветительные устройства. Однако, если в цепи поврежден хотя-бы один элемент, то все остальные лампочки также перестанут работать. Эту особенность нужно обязательно учитывать при составлении схемы.
• Параллельное подключение. В данном случае элементы не соединяются между собой, а группируются в отдельные узлы. При выходе из строя любого из потребителей, электрическая цепь будет и дальше функционировать, обеспечивая током другие элементы системы.
• Смешанный способ подключения. На одном и том же участке цепи одновременно используется параллельное и последовательное соединение.

Способы разводки проводов и кабелей

Выбор способа распределения проводов в домашней электрической сети очень серьезное и ответственное мероприятие. От этого во многом зависит, как в дальнейшем будет функционировать все электрооборудование квартиры.

Наиболее популярным способом разводки проводов считается подключение всех составляющих электрической сети через распределительные коробки. Такая монтажная схема предусматривает электрический щиток, устанавливаемый вне квартиры на лестничной площадке. В нем устанавливается электросчетчик и автоматические выключатели. Далее, от щитка прокладывается кабель с определенным сечением, который заводится в квартиру. От него с помощью распределительных коробок провода разводятся в каждое помещение по заранее составленной схеме.

Другой способ предполагает соединение звездой. При таком подключении каждая точка – розетка или осветительный прибор – питаются от отдельной кабельной линии. Каждая линия включается непосредственно в щиток, в большинстве случаев, совместно с отдельным автоматическим выключателем. Данный тип разводки отличается значительным увеличением количества проводов и кабелей, а также трудозатрат по их обустройству. В конечном итоге проект становится дороже. Однако, если полностью учесть все положительные и отрицательные стороны, то можно сделать вывод, что такая система значительно надежнее обычной и позволяет контролировать каждый элемент в электрической цепи.

Более дешевым подключением считается система «шлейф». Она похожа на вариант «звезда» и отличается возможностью подключения к одному кабелю сразу нескольких потребителей. Такой способ применяется в соответствии с индивидуальными особенностями помещений и всей квартиры. В любом случае, каждый из этих способов редко используется в чистом виде. Как правило в схемах применяются комбинированные варианты, что позволяет получить максимально эффективную и безопасную разводку домашней электропроводки.

Распределение потребителей по группам

Кроме соединений и подключений, большое значение имеет распределение всех потребителей, находящихся в квартире, по отдельным группам, в соответствии с их предназначением. Обычно монтажная схема выполняется на разных листах, где каждый лист соответствует одной группе.

Подобная разбивка будет еще более эффективной, когда каждая группа потребителей подключается к отдельному автоматическому выключателю. При таком техническом решении в дальнейшем становится возможно проводить ремонт электрооборудования не отключая электроэнергию полностью, а только в той части квартиры, где будут выполняться работы. Кроме того, раздельные линии обладают еще одним важным преимуществом: для них не требуется кабеля с большой мощностью, способного выдерживать высокие нагрузки. Подобные нагрузки обязательно возникают при подключении к одной линии сразу нескольких потребителей.

Электрический щиток, расположенный непосредственно в квартире, дает возможность подключения каждого потребителя к отдельному автомату. Такая схема делает эксплуатацию сети удобной и безопасной, заранее решая все проблемы, которые могут возникнуть в дальнейшем.

Стандартное разделение по группам может быть следующим:

• Только освещение для жилых комнат, кухни и коридоров.
• Подключение питания к жилым комнатам.
• Подключение питания к кухне и коридорам.
• Отдельно подключаются освещение и питание к помещениям с повышенной влажностью – ванной и санузлу. Данная группа должна быть выделена, поскольку к ней предъявляются повышенные требования.
• Если на кухне имеется электроплита, то ее необходимо подключить к отдельной линии.

Дополнительная безопасность обеспечивается путем установки на каждую группу отдельного устройства защитного отключения (УЗО), которое известно еще как выключатель дифференциального тока. Эти приборы в обязательном порядке устанавливаются на линии кухни и санузла.

После формирования групп, определяются места, где будут подключаться основные потребители электроэнергии. К ним относятся электроплиты, стиральные машины, водонагреватели, кондиционеры, посудомоечные машины и духовки. Места установки розеток, выключателей, осветительных приборов и распределительных коробок отмечаются на предварительной схеме электрооборудования квартиры. Далее выполняется условное соединение проводов, а их длина на каждом участке также отмечается на схеме.

После предварительных набросков, составляется чистовой вариант схемы. Она наносится на точный план помещений: электрические приборы обозначаются специальными условными знаками, а провода отмечаются разноцветными линиями, чтобы можно было отличить друг от друга силовые кабели, освещение и заземление. На схеме должно присутствовать максимальное количество размеров. Отмечаются площади комнат, расстояния от проводов до конструктивных элементов помещений, систем отопления и водоснабжения. Подробная схема позволяет не только существенно ускорить ремонт, но и выполнить расчет всех необходимых материалов и затрат.

Нормы, требования и технические условия

При составлении схемы электропроводки в квартире, необходимо учитывать основные требования, предъявляемые к ее размещению. Кроме того, существую нормы и технические условия, требующие обязательного соблюдения.

Наиболее важными из них считаются следующие:

• В ванной комнате не должны устанавливаться розетки, рассчитанные на напряжение 220В. Допускается установка розеток для электрических бритв, подключение которых осуществляется с помощью понижающего трансформатора.
• Защиту электрической плиты, если она имеется на кухне, должен обеспечивать автоматический выключатель, номиналом не менее 63А.
• Заземляющие контакты розеток не должны подключаться к нулевым проводникам, к трубам систем отопления и водоснабжения, поскольку это очень опасно для здоровья и жизни людей. Контакты подключаются к заземляющей системе только с помощью специального провода, предназначенного именно для этих целей.
• Прокладка проводов может быть строго вертикальная или горизонтальная, а также под прямым углом. Данное правило нужно строго выполнять, в противном случае велика вероятность повреждений при выполнении ремонтно-строительных работ. Провода не должны пересекаться между собой. Если же этого невозможно избежать, то расстояние между проводами должно быть не менее 3 мм.
• Соблюдение нормативных расстояний между кабелем и конструктивными элементами квартиры. Высота розеток и выключателей должна быть одинаковой, обеспечивающей безопасную и удобную эксплуатацию.

Электрические схемы кузовостроителя

| Мак Грузовики

Отказ от ответственности: Наша продукция постоянно совершенствуется. Автомобили, выпущенные после этой публикации, могут иметь другие технические характеристики и методы ремонта. Когда будет определено, что это имеет существенное значение для данного руководства, в новом издании этого файла будут обновлены изменения.

Всегда проверяйте последнюю информацию в разделе «Электросхемы».

Настоятельно рекомендуется использовать разъемы Body Builder, заказанные и предоставленные Mack, в качестве источника питания, освещения и заземления для установки кузова, установки ВОМ и эксплуатации. Не рекомендуется врезаться в жгуты проводов, так как это может повлиять на обмен сообщениями по шине CAN. Разрезание штатного жгута приведет к аннулированию гарантии на жгут, если он будет неправильно использоваться для питания оборудования ВОМ. При заказе грузовиков обязательно проконсультируйтесь с местным авторизованным дилером Mack, чтобы убедиться, что при изготовлении автомобиля поставляются надлежащие разъемы.

Все права защищены. Никакая часть этой публикации не может быть воспроизведена, сохранена в поисковой системе или передана в любой форме любыми средствами, электронными, механическими, фотокопированием, записью или иным образом, без письменного разрешения Mack Trucks, Inc.

• Ссылка
• 1
• Mack Обычный-2022 МОДЕЛЬНЫЙ ГОД (VECU5)
• АВТОМОБИЛИ, ПОСТРОЕННЫЕ 04.01.2021 И ПОЗЖЕ

новый

• Ссылка
• 2
• Mack TE-2022 модельный год (VECU5)
• ТРАНСПОРТНЫЕ СРЕДСТВА, СОЗДАННЫЕ 04.01.2021 И ПОЗЖЕ

новый

• Ссылка
• 3
• Мак LR-2022 модельного года (VECU5)
• ТРАНСПОРТНЫЕ СРЕДСТВА, СОЗДАННЫЕ 04.01.2021 И ПОЗЖЕ

новый

• Ссылка
• 4
• Mack LR-2022 модельного года (VECU5) NYC CNG модельного года (VECU5) NYC CNG
• ТРАНСПОРТНЫЕ СРЕДСТВА, СОЗДАННЫЕ 04.01.2021 И ПОЗЖЕ

новый

• Ссылка
• 5
• Мак Обычный-GEN2-US17GHG
• Anthem / AN, Pinnacle / PI, гранит / GR

• Ссылка
• 5а
• Мак Обычный-GEN2-US17GHG
• Гранитный снегоочиститель Вспомогательное освещение

новый

• Ссылка
• 6
• Мак средней грузоподъемности
• МД6 / МД7

новый

• Ссылка
• 7
• Мак Обычный
• ЦСУ, ЧУ, ГУ

• Ссылка
• 8
• Обычный Mack с природным газом

• Ссылка
• 10
• LR Дизель и природный газ

• Ссылка
• 13
• ТЭ и МРУ

• Ссылка
• 14
• TE и MRU с природным газом

• Ссылка
• 15
• ТЭ и МРУ NYC
• Год постройки 2015 – 2018

• Ссылка
• 15а
• ТЭ и МРУ NYC
• Год постройки 2019

новый

• Ссылка
• 16
• Двойная корзина Нью-Йорка

• Ссылка
• 17
• LR/MR/TE Схема подключения накладки Preco
• Интерфейс радара Preco

новый

Заявление об отказе от ответственности: Лица, которые выполняют дальнейшие производственные операции (модифицируют) автомобиль MACK, несут ответственность за дальнейшее и/или последующее соответствие автомобиля применимым нормам, должны гарантировать, что модифицированный ими автомобиль безопасен в эксплуатации, и несут любую связанную с этим ответственность. Mack Trucks, Inc. не может предвидеть все возможные модификации транспортного средства MACK, знать окончательную конфигурацию каждого собранного транспортного средства и быть осведомленным о предполагаемых функциях, работе и/или использовании готового транспортного средства. Независимо от помощи, оказываемой последующим производителям (другим), Mack Trucks, Inc. не несет ответственности ни за модификации, внесенные в транспортное средство MACK другими лицами, ни за безопасную сборку и/или эксплуатацию любого оборудования, установленного ими на транспортном средстве MACK, ни за травмы или ущерб, вызванные такой модификацией и/или оборудованием.

стиль

левый, шрифт-xs, ширина раздела, helvica-65, отступ-1

Запрос помощи

Если вам все еще не удается найти то, что вы ищете, Mack Service Operations создала группу поддержки производителей кузовов. Не стесняйтесь обращаться к нам напрямую.

КОНТАКТЫ

Часто задаваемые вопросы

Каковы минимальные обороты в минуту, при которых я должен использовать свой ВОМ, чтобы мой автомобиль выполнял регенерацию в режиме ВОМ?

Регенерация в режиме МОМ — когда автомобиль эксплуатируется в режиме МОМ и подана команда на регенерацию сажевого фильтра (DPF), двигатель должен работать на скорости выше минимальной скорости, указанной в таблицах в Руководстве по до- и переоборудованию, раздел 9, Содержание / Регенерация в режиме МОМ. На настройку минимальной скорости могут влиять температура окружающей среды и/или высота над уровнем моря.

На Mack mDRIVE при включенном ВОМ в нейтральном положении, а затем при выборе Drive ВОМ перестает вращаться. Почему?

Помните, что m DRIVE — это автоматизированная механическая коробка передач со сцеплением. Когда ВОМ включен в нейтральном положении, при выборе Drive сцепление отпускается, затем коробка передач переключается на передачу. Когда водитель снимает ногу с педали тормоза и нажимает на педаль газа, сцепление снова включается, и ВОМ снова начинает вращаться. Коробка передач не переключает передачи, а скорость водителя ограничена примерно 6 милями в час.

Шасси нашего клиента оснащено mDRIVE и нуждается в перемещении ВОМ. Какой ВОМ рекомендуется?

ВОМ, устанавливаемые на трансмиссию, в основном используются для работы в состоянии покоя, когда коробка передач находится в нейтральном положении. Однако возможно задействовать ВОМ на скорости автомобиля до 6 миль в час. Если транспортное средство должно иметь подвижный ВОМ, рекомендуется м DRIVE с REPTO или FEPTO.

БОЛЬШЕ

style

Белая бумага Bg, font-xs

Схемы и схемы подключения (Цепь №1)

---

---

ЦЕЛЬ С :

• Интерпретация принципиальных схем.
• Интерпретация электрических схем.
• Соедините цепи управления, используя схемы и электрические схемы.
• Обсудите работу цепи №1.

Схемы и схемы соединений являются письменным языком цепей управления. Электрики по обслуживанию должны уметь интерпретировать схемы и проводку схемы для установки контрольного оборудования или устранения неполадок существующего контроля схемы. Принципиальные диаграммы также известны как линейные диаграммы и лестничные диаграммы. диаграммы. На принципиальных схемах компоненты показаны в их электрической последовательности. без учета физического местонахождения. Схемы используются чаще всего другой тип схемы для подключения или устранения неполадок в цепи управления.

На электрических схемах показаны элементы управления с подключением провода. Схемы подключения иногда используются для установки новых цепей управления, но они редко используются для устранения неполадок в существующих цепях. илл. 1А показана принципиальная схема пуск-стоп, кнопочная цепь. илл. 1Б показана схема той же цепи.

Рис. 1А Принципиальная схема кнопочной станции пуск-стоп.

Рис. 1B Схема подключения кнопочной станции пуск-стоп.

Рис. 2А Цепь №1. Цепь отключения сигнала тревоги.

Рис. 2B Реле давления замыкается.

Рис. 2C Звуковой сигнал отключен, но сигнальная лампа остается включенной.

При чтении принципиальных схем следует помнить следующие правила.

A. Прочитайте схему, как книгу — сверху вниз и слева направо.

B. Символы контактов показаны в обесточенном или выключенном положении.

C. Когда на реле подается питание, все контакты, управляемые этим реле изменить положение. Если на схеме контакт показан нормально разомкнутым, он закроется, когда на катушку, управляющую им, подается напряжение.

Три схемы, показанные в этом и следующих разделах, используются для иллюстрации как интерпретировать логику схемы управления с помощью принципиальной схемы.

Цепь №1, показанная на рис. 2А, представляет собой цепь отключения сигнала тревоги. Цель цепи подавать звуковой сигнал и включать красную сигнальную лампу, когда давление конкретной системы становится слишком большим. После тревоги прозвучал, кнопку RESET можно использовать для выключения звукового сигнала, но красная сигнальная лампа должна гореть до тех пор, пока не упадет давление в системе до безопасного уровня.

Обратите внимание, что в системе не может течь ток из-за открытого давления. переключатель, пс.

Если давление повышается настолько, что реле давления PS замыкается, ток может течь через нормально замкнутый контакт S на рупор. Текущий также может течь через красную сигнальную лампочку. Однако ток не может течь через нормально разомкнутую кнопку RESET или нормально разомкнутый контакт S (рис. 2Б).

Если кнопка сброса нажата, замыкание цепи через реле S катушка. Когда на катушку реле S подается питание, нормально замкнутый контакт S размыкается, а нормально разомкнутый контакт S замыкается. Когда нормально замкнутый контакт S размыкается, цепь к звуковому сигналу разорвана. Это заставляет рог поворачиваться выключенный. Нормально разомкнутый контакт S используется в качестве удерживающего контакта для поддержания ток на катушку реле при отпускании кнопки RESET (рис. 2С).

Красная сигнальная лампа будет гореть до тех пор, пока не сработает реле давления. снова открывается.
