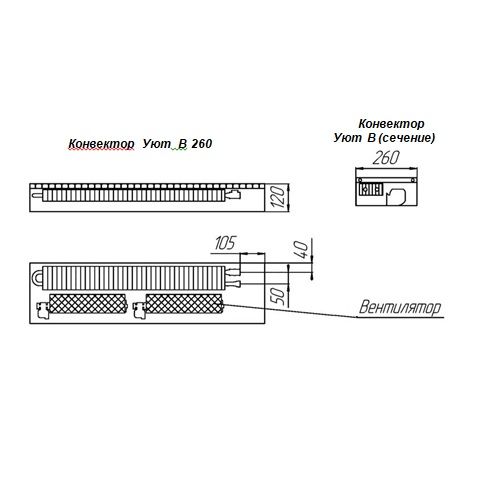

Регулирование тепловой мощности конвекторов с принудительной конвекцией.

Содержание:

Схема подключения А:
– Односкоростное регулирование (Ch210).

Схема подключения B:
– Ручное трёхскоростное регулирование (Ch230RR);
– Ручное трёхскоростное радиоуправление (Ch230RFR);
– Ручное трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400;
– Ручное трёхскоростное радиоуправление при подключении к трансформаторам ТТ300, ТТ400;
– Ручное трёхскоростное управление при параллельном подключении;
– Ручное трёхскоростное радиоуправление при параллельном подключении.

Схема подключения C:
– Автоматическое трёхскоростное регулирование (Ch230ARR);
– Автоматическое трёхскоростное радиоуправление (Ch230ARFR);

– Автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400;
– Автоматическое трёхскоростное радиоуправление при подключении к трансформаторам ТТ300, ТТ400;
– Автоматическое трёхскоростное управление при параллельном подключении;
– Автоматическое трёхскоростное радиоуправление при параллельном подключении.

Схема подключения D:
– Ручное/автоматическое трёхскоростное регулирование;
– Ручное/автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400;
– Ручное/автоматическое трёхскоростное управление при параллельном подключении.

---

 Схема подключения А
Односкоростное регулирование (Ch210)
(наверх на Содержание)

Вид регулирования:
– односкоростное регулирование.

Аксессуары для подключения:
– термостат Ch210;
– трансформатор.



 Односкоростное регулирование (схема проводки)



Принципиальная схема конвектора





При подключении к трансформаторам ТТ60, ТТ100, ТТ160, ТТ250 использовать провод 3×2,5 мм 2 до 30 метров.
При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.

---

Схема подключения B
Ручное трёхскоростное регулирование (Ch230RR)
(наверх на Содержание)

Вид регулирования:
– ручное трёхскоростное регулирование.

Аксессуары для подключения:
– термостат СН172D001;
– блок управления СН172D001;
– трансформатор.

Ручное трёхскоростное регулирование (схема проводки)





Принципиальная схема конвектора





 При подключении к трансформаторам ТТ60, ТТ100, ТТ160, ТТ250 использовать провод 3×2,5 мм 2 до 30 метров.

---

Схема подключения B
Ручное трёхскоростное радиоуправление (Ch230RFR)
(наверх на Содержание)

 Вид регулирования:
– ручное трёхскоростное радиоуправление.

 Аксессуары для подключения:
– термостат СН172DRF;
– блок управления СН172DRF;
– трансформатор.

Ручное трёхскоростное радиоуправление (схема проводки)





 Принципиальная схема конвектора





 При подключении к трансформаторам ТТ60, ТТ100, ТТ160, ТТ250 использовать провод 3×2,5 мм 2 до 30 метров.

---

 Схема подключения B
Ручное трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400
(наверх на Содержание)

Вид регулирования:
– ручное трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400.

Аксессуары для подключения:
– термостат СН172D001;
– блок управления СН172D001;
– реле РК-1Р;
– трансформатор.



Ручное трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400 (схема проводки)





Принципиальная схема конвектора



При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.

---

Схема подключения B
Ручное трёхскоростное радиоуправление при подключении к трансформаторам ТТ300, ТТ400
(наверх на Содержание)

Вид регулирования:

– ручное трёхскоростное радиоуправление при подключении к трансформаторам ТТ300, ТТ400.

Аксессуары для подключения:
– термостат СН172DRF;
– блок управления СН172DRF;
– реле РК-1Р;
– трансформатор.

Ручное трёхскоростное радиоуправление при подключении к трансформаторам ТТ300, ТТ400 (схема проводки)





 Принципиальная схема конвектора



При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.

---

Схема подключения B
Ручное трёхскоростное управление при параллельном подключении
(наверх на Содержание)


Вид регулирования:
– ручное трёхскоростное управление при параллельном подключении.

Аксессуары для подключения:
– термостат СН172D001;
– блок управления СН172D001;
– реле РК-1Р;
– трансформатор.

Ручное трёхскоростное управление при параллельном подключении (схема проводки)







Принципиальная схема конвектора



При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.

---

Схема подключения B
Ручное трёхскоростное радиоуправление при параллельном подключении
(наверх на Содержание)

Вид регулирования:

– ручное трёхскоростное радиоуправление при параллельном подключении.

Аксессуары для подключения:
– термостат СН172DRF;
– блок управления СН172DRF;
– реле РК-1Р;
– трансформатор.



Ручное трёхскоростное радиоуправление при параллельном подключении (схема проводки)



Принципиальная схема конвектора





При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.

---

 Схема подключения C
Автоматическое трёхскоростное регулирование (Ch230ARR)

(наверх на Содержание)

 Вид регулирования:
– автоматическое трёхскоростное регулирование.

Аксессуары для подключения:
– термостат СН172D001;
– блок управления СН172D001;
– трансформатор.

Автоматическое трёхскоростное регулирование (схема проводки)





 Принципиальная схема конвектора



При подключении к трансформаторам ТТ60, ТТ100, ТТ160, ТТ250 использовать провод 3×2,5 мм 2 до 30 метров.

---

 Схема подключения C
Автоматическое трёхскоростное радиоуправление (Ch230ARFR)
(наверх на Содержание)

Вид регулирования:
– автоматическое трёхскоростное радиоуправление.



Аксессуары для подключения:
– термостат СН172DRF;
– блок управления СН172DRF;
– трансформатор.



Автоматическое трёхскоростное радиоуправление (схема проводки)







 Принципиальная схема конвектора



При подключении к трансформаторам ТТ60, ТТ100, ТТ160, ТТ250 использовать провод 3×2,5 мм 2 до 30 метров.

---

Схема подключения C
Автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400
(наверх на Содержание)

Вид регулирования:
– автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400.

Аксессуары для подключения:
– термостат СН172D001;
– блок управления СН172D001;
– реле РК-1Р;

– трансформатор.



Автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400 (схема проводки)





 Принципиальная схема конвектора



При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.

---

 Схема подключения C
Автоматическое трёхскоростное радиоуправление при подключении к трансформаторам ТТ300, ТТ400
(наверх на Содержание)

Вид регулирования:
– автоматическое трёхскоростное радиоуправление при подключении к трансформаторам ТТ300, ТТ400.

Аксессуары для подключения:
– термостат СН172DRF;
– блок управления СН172DRF;
– реле РК-1Р;
– трансформатор.



Автоматическое трёхскоростное радиоуправление при подключении к трансформаторам ТТ300, ТТ400 (схема проводки)





Принципиальная схема конвектора





При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.

---

 Схема подключения C
Автоматическое трёхскоростное управление при параллельном подключении
(наверх на Содержание)

Вид регулирования:
– автоматическое трёхскоростное управление при параллельном подключении.

Аксессуары для подключения:
– термостат СН172D001;
– блок управления СН172D001;
– реле РК-1Р;
– трансформатор.



Автоматическое трёхскоростное управление при параллельном подключении (схема проводки)







 Принципиальная схема конвектора



При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.

---

 Схема подключения C
Автоматическое трёхскоростное радиоуправление при параллельном подключении
(наверх на Содержание)

Вид регулирования:
– автоматическое трёхскоростное радиоуправление при параллельном подключении.

Аксессуары для подключения:
– термостат СН172DRF;
– блок управления СН172DRF;
– реле РК-1Р;
– трансформатор.



Автоматическое трёхскоростное радиоуправление при параллельном подключении (схема проводки)





 Принципиальная схема конвектора



При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.

---

 Схема подключения D
Ручное/автоматическое трёхскоростное регулирование
(наверх на Содержание)

Вид регулирования:
– ручное/автоматическое трёхскоростное регулирование.

Аксессуары для подключения:
– контроллер температуры Siemens RDF310;
– трансформатор.



Ручное/автоматическое трёхскоростное регулирование. Схема проводки. (при подключении контроллера температуры Siemens RDF310)





 Принципиальная схема конвектора



При подключении к трансформаторам ТТ60, ТТ100, ТТ160, ТТ250 использовать провод 3×2,5 мм 2 до 30 метров.

---

Схема подключения D
Ручное/автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400
(наверх на Содержание)

Вид регулирования:
– ручное/автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400.

Аксессуары для подключения:
– контроллер температуры Siemens RDF310;
– реле РК-1Р;
– трансформатор.



Ручное/автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400. Схема проводки. (при подключении контроллера температуры Siemens RDF310)



 Принципиальная схема конвектора



При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.

---

Схема подключения D
Ручное/автоматическое трёхскоростное управление при параллельном подключении
(наверх на Содержание)

Вид регулирования:
– ручное/автоматическое трёхскоростное управление при параллельном подключении.

Аксессуары для подключения:
– контроллер температуры Siemens RDF310;
– реле РК-1Р;
– трансформатор.



Ручное/автоматическое трёхскоростное управление при параллельном подключении. Схема проводки. (при подключении контроллера температуры Siemens RDF310)





Принципиальная схема конвектора



При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.

Ремонт электрического конвектора своими руками

С наступлением холодов вы вспомнили, что где-то в кладовой должен быть электрический конвектор, который отлично дополнял центральное отопление в прошлую зиму. При включении в сеть устройство не подает признаков жизни, хотя ток в сети есть? Значит, причина, по которой конвектор не желает обогревать помещение, скрыта внутри прибора. Не спешите вызывать мастера – ремонт конвектора вполне можно осуществить своими руками.

Содержание

• 1 Проверяем внутренние соединения
• 2 Термический ограничитель
• 3 Проверка переключателей
• 4 Элементы нагревания
  • 4. 1 Открытые ТЭН
  • 4.2 Закрытые тэны
• 5 Замена нагревателя
• 6 Правила эксплуатации

Проверяем внутренние соединения

Прежде чем вскрывать конвектор, надо прочитать инструкцию по эксплуатации, найти подробную схему и тщательно ее изучить. Конструкция конвектора довольно простая, и в ней можно разобраться без технического образования.

Совет! Перед включением прибора его необходимо пропылесосить, вернее — продуть, направляя струю воздуха внутрь прибора, чтобы удалить слой пыли с нагревательных элементов.

Для начала надо проверить кнопку включения, если она исправна, то двигаемся далее: снимаем переднюю панель прибора, чтобы открыть доступ к внутреннему устройству. Визуально проверяем все провода, подходящие к клеммам — ищем следы пригорания или ослабления в затяжке винтов крепления, которые крепят монтажные провода. Если обнаружен винт, ослабший из-за сорванной резьбы, то меняем его на новый и затягиваем. Обнаруженную окалину удаляем, место подключения провода зачищаем, разобрав соединение. К этой операции надо подходить основательно: зачистить наждачной бумагой шайбы и оголенную часть провода, потом все собрать заново, прочно затянув винт.

Затем проверяем при помощи мультиметра регулятор температуры. В электрических конвекторах разных моделей может сломаться именно этот переключатель механического действия.

Термический ограничитель

Его задача — автоматически отключить конвектор при достижении внутри прибора предельной температуры, установленной производителем. Контакты аварийного термического ограничителя всегда замкнуты, что легко проверить при помощи пробника.

При обнаружении нагара, его удаляют, а в случае образования раковин на контактах, их надо опилить надфилем, затем обезжирить бензином Б-70. Все операции надо делать осторожно, чтобы не нарушить биметаллическую пластину и не сбить заводские настройки.

Если термоограничитель не подлежит ремонту, то необходимо заменить его на новый, чтобы обезопасить себя от различных неприятностей, связанных с перегревом электрического конвектора.

Проверка переключателей

Если на конвекторе, кроме кнопки включения, есть другие клавишные переключатели режимов и тому подобное, то надо проверить их исправность. Ставим положение «Вкл.», проверяем омметром проводимость каждого переключателя по очереди, касаясь щупами его контактов.

Обнаружив неисправность, надо попытаться ее удалить методом зачистки контактов, а при поломке выключателя следует заменить его полностью.

Проверка контактов переключателя

Элементы нагревания

Если все переключатели исправны, шнур целый, а конвектор все равно не работает, то вина тут может быть в неисправности именно нагревательного элемента. Их в современных конвекторах используют от одного до трех одновременно.

Чтобы проверить целостность такого элемента, используем обыкновенный мультиметр: один щуп прикладываем к точке монтажа, а второй поочередно касаемся других выводов на элементах. Часто хорошему контакту препятствует слой образовавшейся окалины или посторонние загрязнения. Зачищаем все контакты, монтажные провода до сверкающего блеска и повторяем замеры. Когда выявлена причина неисправности, то пытаемся нагревательный элемент отремонтировать, если это невозможно — он подлежит замене.

Нагревательные элементы применяются двух видов — закрытого и открытого типа.

Открытые ТЭН

К такому типу относятся нагревательные элементы:

• спираль, натянутая между планками, сделанными из керамики;
• нихромовая проволока, свитая в спираль с нанизанными керамическими бусами;
• стержень из керамики, на который плотно намотана нихромовая нить.

Из открытых нагревательных элементов вместе с тепловыми экранами создаются отдельные блоки.

Открытый нагревательный элемент

Закрытые тэны

Такие элементы нагрева состоят из спирали, заключенной в герметическую трубку из прозрачного стекла, отлично передающую тепло, но служащую одновременно и диэлектриком. К ним относятся и герметические трубчатого типа электрические нагревательные элементы (ТЭН) — в них спираль заключена в стальную оболочку, а диэлектриком служит кварцевый песок, плотно набитый внутрь.

Во многих конвекторах импортного производства можно встретить нагреватели, которые образованы нанесением покрытия, проводящего ток, на стекло особой закалки или очень тонкую проволоку, вплетенную в термостойкую ткань.

Закрытый нагревательный элемент

Такие элементы не ремонтируются, а заменяются на новые из ремкомплекта, если производитель позаботился об этом. При отсутствии запасных придется подбирать из отечественных — вот здесь уже понадобятся знания основ электротехники. Такие нюансы лучше доверить специалистам из сервисного центра, иначе вам предстоит покупка нового конвектора взамен сгоревшего из-за вашей не компетенции.

Читайте также: как разобрать и отремонтировать масляный обогреватель.

Замена нагревателя

Сделать ремонт своими руками конвекторов несложно, если внутри стоят отечественные тэны. Если они открытого типа, то можно произвести ремонт по следующей методике:

1. Снимите спираль с планки.
2. Замерьте ее длину и намотайте такого же сечения спираль из нихромной проволоки.
3. Оденьте спираль на керамические планки (оденьте предохраняющие бусы из керамики).
4. Установите на прежнее место.

При этом нельзя забывать одну особенность нихрома — при нагревании нить удлиняется и провисает, поэтому при монтаже ее необходимо немного натянуть, чтобы исключить опасное касание металлических частей корпуса.

Закрытые виды нагревателей меняются аналогично — из герметической стеклянной колбы удаляется перегоревшая спираль, а вместо нее вставляем новую. Но предварительно ее надо промыть сначала в бензине, чтобы убрать смазку — только после этого можно приступить к окончательной сборке со всеми предосторожностями.

Если в конвекторе установлен ТЭН, то ваша задача состоит в том, чтобы точно установить его неработоспособность, а замена проводится еще легче, чем в других случаях. Новый ТЭН устанавливается на место перегоревшего нагревателя с последующим подсоединением токопроводящих проводов.

Ремонт нагревательного элемента

Правила эксплуатации

Многие пользователи уверены, что они знают эти постулаты, но на самом деле часто неправильно используют конвекторы, что способствует быстрому износу дорогостоящего оборудования. Соблюдайте несложные рекомендации производителей — это залог безупречной службы конвекторов в течение долгого времени.

1. Никогда не накрывайте корпус одеждой или покрывалом — происходит нарушение циркуляции воздуха, что гарантирует поломку оборудования.
2. Не сушите мокрую одежду на конвекторе — для этого есть специальные раскладные устройства.
3. Для помещений с высокой влажностью надо использовать модели со знаком IP 24.
4. Помните, что корпус конвектора не защищен от механического воздействия, при внешнем ударе может поломаться что угодно внутри устройства — от простого датчика до дорогостоящего нагревательного элемента.
5. Не используйте переноски, не рассчитанные на мощность вашего конвектора, они могут перегореть и стать причиной пожара.
6. Не допускайте детей к работающему устройству во избежание случайного ожога.
7. Не прикасайтесь к выключателям изделия мокрыми руками — риск получения электротравмы резко возрастает.
8. Исключите риск попадания мелких предметов внутрь конвектора.

Читайте также: как работает электрический конвектор.

Изделие прослужит долго и не подведет вас во время эксплуатации, если на период временного неиспользования во время летнего периода, вы запакуете его в полиэтиленовый мешок и уберете коробку в сухое помещение. Извечный враг таких устройств — пыль — не сможет проникнуть внутрь корпуса и накопиться на нагревательных элементах.

Чтобы усилить герметичность — подключите к пакету на короткое время пылесос, он отсосет излишки воздуха, получится 100% изоляция.

Ресурсы

— детали, руководства, электрические схемы и многое другое

Детали

Ищете запасную часть? Пожалуйста, используйте приведенные ниже каталоги запчастей для конкретных марок, в которых указаны номера деталей для запасных частей для продуктов MEP.

Для заказа деталей обращайтесь к местному дистрибьютору электрических/механических компонентов или к нашему национальному поставщику запчастей, компании Carroll Parts.

Запчасти Carroll
Телефон: 800-654-3545
info@carrollparts.com
http://www.carrollparts.com/

Загрузить каталог запасных частей Berko

Загрузить каталог запасных частей QMark

Веб-семинары

Компания Marley предлагает бесплатные обучающие онлайн-курсы, разработанные нашими экспертами. Сохраняйте конкурентоспособность и улучшайте свою работу с руководителями проектов. Узнайте больше и запишитесь на занятия уже сегодня!

Зарегистрируйтесь сейчас

Индивидуальное проектирование

Каждый строительный проект уникален. Во многих случаях такими же являются требования к отоплению и вентиляции. Для проектов, требующих чего-то другого, кроме готовых решений, обращайтесь в Marley Engineered Products.

То, что вам нужно – так, как вам нужно

Если вам нужна нестандартная вентиляция или помощь в разработке индивидуальной системы отопления, мы можем работать с вами, чтобы удовлетворить спецификации и уникальные потребности вашего проекта.

Наш квалифицированный персонал технической поддержки, состоящий из инженеров, техников, специалистов по качеству и безопасности, готов помочь вам во всех аспектах индивидуальной настройки решений по отоплению и вентиляции для конкретных помещений в различных типах зданий.

Выбор за вами

Кроме того, многие из наших продуктов доступны в различных стандартных цветах или могут быть подобраны, если вы предоставите нам образец цвета.

Некоторые нестандартные изделия, такие как наши конвекторы и плинтусы, также могут быть окрашены прочным полиэфирным порошковым покрытием или анодированы для повышения коррозионной стойкости.

Если вы спроектируете корпус по индивидуальному заказу, Marley Engineered Products может предоставить соответствующий нагревательный элемент. Заказные корпуса также могут быть протестированы на соответствие спецификациям UL или ETL в нашей собственной лаборатории.

Если вы хотите узнать больше о том, как Marley Engineered Products может предоставить индивидуальное решение, свяжитесь с нами.

Профессиональные ссылки

Следующие организации — лишь некоторые из многих, которые могут предоставить дополнительную информацию и ресурсы, касающиеся правил отопления и вентиляции, кодексов и других вопросов.

Air Conditioning Contractors of America (ACCA) представляет подрядчиков по отоплению, вентиляции, кондиционированию воздуха и охлаждению.

Торговая ассоциация Air Diffusion Council (ADC), объединяющая производителей и поставщиков гибких воздуховодов в Северной Америке.

Институт кондиционирования и охлаждения воздуха (ARI) является национальной торговой ассоциацией, представляющей производителей более 90% производимого в Северной Америке центрального кондиционирования воздуха и коммерческого холодильного оборудования.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE)

Американское общество инженеров-механиков (ASME)

Американское общество профессиональных оценщиков (ASPE) обслуживает оценщиков строительства, предоставляя им образование, стажировки и возможности для профессионального развития.

Ассоциация по проектированию объектов (AFE) — крупнейшая специализированная сеть специалистов по объектам, техническому обслуживанию и эксплуатации предприятий.

Программа Energy Star — это совместная программа Агентства по охране окружающей среды США и Министерства энергетики США, которая продвигает энергоэффективные продукты и методы.

Международная ассоциация дистрибьюторов систем отопления, кондиционирования и охлаждения (HARDI) — некоммерческая торговая организация, занимающаяся продвижением науки об оптовой дистрибуции в отрасли HVACR.

Институт домашней вентиляции (HVI), который представляет широкий ассортимент продукции для домашней вентиляции, производимой компаниями США, Канады, Азии и Европы.

Независимые представители производителей (AIM/R) Торговая ассоциация независимых торговых представителей в области сантехники, отопления, охлаждения и трубопроводов. Членство, информационный бюллетень и контактная информация.

Национальная ассоциация очистителей воздуховодов (NADCA)

NEMA Национальная ассоциация производителей электрооборудования.

Североамериканский технический специалист NATE.

Ассоциация подрядчиков по сантехнике, отоплению и охлаждению (PHCC) выступает за подрядчиков по сантехнике, отоплению и охлаждению с 1883 года.

Ассоциация Radiant Panel Association (RPA) предоставляет информацию о мире технологий лучистого отопления и охлаждения.

Национальная ассоциация подрядчиков по обработке листового металла и кондиционированию воздуха (SMACNA) представляет механические фирмы и фирмы по обработке листового металла и отвечает за разработку технических стандартов для изготовления, производства и установки листового металла и ОВКВ.

Ремонт конвектора своими руками: видео, фото, инструкция

Недавно мы рассказывали, как отремонтировать тепловентилятор, который перестал греть или не включается. Если в вашем случае проблема именно в этом типе обогревателя, то рекомендуем вам перейти к статье, на которую мы ссылались. Теперь поговорим о том, как починить еще один тип устройства, который также широко используется для отопления в доме. Итак, читайте ниже, как отремонтировать конвектор своими руками, если он не работает или включается, но не греет.

• Электронагреватель
• Как устранить поломку?

Устройство электронагревателя

Итак, для начала рассмотрим конструкцию электроконвектора, чтобы вы понимали, что вам предстоит проверка и ремонт. Обогреватель состоит из шнура с вилкой, включаемой в розетку, кнопки включения/выключения, терморегулятора и нагревательного элемента (нагревателя). Кроме того, в цепи может быть расположен термопредохранитель, защищающий при перегреве, а также датчик наклона, который отключит питание и убережет вас от возгорания при опрокидывании мобильного фонаря. Также в некоторых моделях может быть установлен специальный датчик для защиты от проникновения в корпус посторонних предметов.

С конструкцией разобрались, теперь переходим к основам ремонта электрообогревателя своими руками.

Как устранить поломку?

Итак, чтобы вам было проще действовать, приведем пошаговую инструкцию:

1. Отключите конвектор от розетки.
2. Откройте регулятор температуры и переключатель.
3. В том случае, если конвектор вообще не работает, т.е. индикаторы даже не загораются при включении, то проверьте, подходит ли напряжение на клеммы через шнур. Используйте для этого мультиметр. Если напряжения нет, проверьте его в розетке, а также целостность самого кабеля. О том, как проверить напряжение в розетке мы рассказывали в соответствующей статье. Если в розетке 220 и нет шнура на жилах, замените шнур или найдите место повреждения и отремонтируйте его.
4. Если питание подходит, но электроконвектор не включается, следующим этапом ремонта будет проверка кнопки. В 70% случаев неисправность кроется в нем (подгорание контактов). Для проверки сначала отключите ТЭН от сети, затем прозвоните кнопку мультиметром. Во включенном положении должно быть короткое замыкание, в выключенном должно быть большое сопротивление, указывающее на обрыв цепи. Если в вашем случае это не так, поменяйте кнопку или попробуйте почистить контакты. В видео ниже будет представлена ​​технология ремонта кнопки конвектора.
5. Далее нужно прозвонить термостат тестером. Исправный терморегулятор должен показывать на дисплее мультиметра небольшое или даже нулевое сопротивление.
6. Если термостат исправен, то нужно пройти дальше по схеме и убедиться, что все контакты надежно соединены с разъемами.
7. Дойдя до нагревательного элемента, нужно прозвонить и его. Очень часто причиной того, что электрический конвектор не работает, является выход из строя ТЭНа. О том, как прозвонить ТЭН мультиметром, мы рассказывали в соответствующей статье. Вышедший из строя ТЭН ремонту не подлежит, его придется заменить.
8. Следующим этапом ремонта будет проверка термопредохранителей. Действуйте аналогично п. 5.
9. Ну и последняя причина, по которой электросвет может включаться, но не греться или вообще перестать работать – неисправности датчиков, в том числе и защиты от опрокидывания. По аналогии их нужно проверить и иначе заменить.
