Схема обвязки котла с бойлером косвенного нагрева – Подключение бойлера косвенного нагрева к котлу
24 Марта 2022
Просмотров: 75183
Время чтения: 13 минут
Содержание
Принцип работы и устройство косвенного бойлера
Типы котлов
Основные элементы обвязки
Подключение косвенного бойлера к котлу
ГВС летом
Коротко о главном
Бойлер косвенного нагрева является вторичным источником тепла и используется для получения горячего водоснабжения (ГВС). Однако схема обвязки котла с бойлером косвенного нагрева сложная и без грамотного монтажа она может плохо работать или не работать вообще. Когда необходим бойлер, его устройство, подключение, разбор этих и других вопросов помогут правильно сделать подключение.
Внешний вид горизонтального водонагревателя
Принцип работы и устройство косвенного бойлера
Бойлером называют закрытый бак, в котором подогревается вода.
Нагреватель располагают в нижней или средней части. В этом случае происходит естественная циркуляция: нагретая вода поднимается, а холодная поступает в нижнюю полость. В случае использования ТЭНа бойлер называют водонагревателем. Чаще используют змеевик, по нему пропускают горячий теплоноситель, нагревающий стенки труб, а они в свою очередь отдают тепло окружающей жидкости.
Купить бойлер косвенного нагрева можно в нашем интернет-магазине.
Схема бойлера
Змеевик на корпусе бойлера имеет свои отводы, через них происходит подключение теплогенератора.
Когда может потребоваться бойлер:
- В доме нет централизованного горячего водоснабжения.
- Имеющийся котел отопления не имеет системы ГВС.
- Источник ГВС котла имеет малую мощность и не способен обеспечивать нужды в полной мере.
Типы котлов
Чтобы в доме иметь ГВС необходим, котел и бойлер косвенного нагрева схема подключения будет рассмотрена позже, а сейчас выделим типы котлов. Они бывают:
- твердотопливные;
- на жидком топливе;
- электрические;
- газовые.
От того, какой тип используется, зависит, как будет происходить подключение бойлера косвенного нагрева к котлу.
Твердотопливный котел для отопления
Так у твердотопливного котла система отопления может иметь принудительную или естественную циркуляцию. При естественной циркуляции движение теплоносителя происходит очень медленно, и для бойлера потребуется насос. Поскольку температура горячей воды зависит от температуры нагревательного элемента и ее расхода, необходимо будет установить на бак термодатчик, он будет регулировать включение и отключение насоса, тем самым поддерживая необходимую температуру нагревателя.
Такая схема подойдет для автоматизированных печей, например пеллетных. В дровяных или угольных печах поддержание температурного режима будет осуществляться вручную, поэтому датчики не потребуются.
Современные газовые и электрические котлы, как правило, снабжены циркуляционным насосом, но в некоторых случаях этого бывает недостаточно. То же самое относится к датчику, если электроника котла позволяет использовать выносной термодатчик, это упрощает задачу, в противном случае регулировку температуры придется производить через дополнительный насос.
Схема электрического водонагревателя
На подключение влияет число потребителей отопления, гидравлическое сопротивление контуров или теплоприемников. Для решения такой задачи используются различные устройства.
Основные элементы обвязки
Для нормальной работы бойлера необходимо осознавать, какие процессы в нем происходят. В первую очередь необходимо отключить бойлер косвенного нагрева газового котла отопления от системы для ремонта или профилактики. В этом помогут запорные краны. На каждом трубопроводе, подключенном к аппарату, должен стоять такой кран.
Кроме того, на обратной трубе змеевика, а это нижняя труба, между краном и бойлером должен стоять тройник, к которому подключен еще один кран. Он необходим для слива жидкости из змеевика. Правда, он необходим, только если в системе отопления используется незамерзающая жидкость, в случае использования воды в нем нет острой нужды, только если змеевик вмещает в себя много жидкости.
Схемы системы с косвенным бойлером
Бойлер косвенного нагрева для газового котла вмещает в себя много воды, от которой нужно будет освободиться. Если в корпусе бака есть пробка, ее нужно заменить краном. Если пробки нет, тогда в нижней части бака выбирают любой отвод и к нему ставят тройник с краном. Если этот отвод свободен, тогда устанавливают только кран. Отсутствие такого отвода вынуждает сделать сквозное отверстие и установить кран. Если этого не сделать, тогда может возникнуть ситуация, при которой придется выливать содержимое бака, а это может составлять несколько сотен литров жидкости.
На подающей трубке змеевика, обычно это верхняя труба, между отсекающим краном и корпусом также устанавливают тройник. К нему можно подключить воздухоотводчик, но поскольку пользоваться придется редко – лучше установить воздушный кран. Когда система наполняется, в этом месте может скопиться воздух, его нужно будет удалить. В дальнейшем он уже не будет нужен. Если воздух не удалить, это может остановить циркуляцию горячего теплоносителя.
Прозрачная трубка предназначена для опорожнения емкости
Не стоит забывать, что подключение косвенного бойлера к напольному котлу или настенному сопряжено с некоторой опасностью. Бак является герметичным сосудом. Нагреваемая в нем вода будет периодически расширяться и сжиматься, а это вызывает ряд вопросов:
- Как не допустить поступление нагретой жидкости в систему водоснабжения?
- Куда девать излишек жидкости?
- Как защитить бак от чрезмерного давления?
Решить первый вопрос можно с помощью обратного клапана. Его ставят на трубу водоснабжения возле самой емкости. Это дает возможность не устанавливать запорный кран, как это делается на других отводах. Когда нужно будет опорожнить емкость, клапан откроется под действием разряжения и запустит воздух, а пропускать воду обратно он не будет.
Для решения второго вопроса потребуется экспанзомат – расширительный бак .
Варианты размещения расширительного бака в системе
Последний вопрос решается установкой предохранительного клапана.
Установить его нужно там же, где установлен экспанзомат. Для этого сначала вворачивают тройник, а к нему подсоединяют клапан. У клапана должен быть патрубок для отвода воды. На него надевают пластиковую трубочку, а другой конец опускают в прозрачную пластиковую бутылку или другую прозрачную посуду.
Это делается для контроля работоспособности гидроаккумулятора. Если закачанный в него воздух выйдет, он не сможет сбрасывать давление и тогда сработает клапан, это будет сигналом к осмотру аккумулятора. Если трубочку от аварийного клапана пустить в канализацию, то о неработоспособности экспанзомата можно не узнать, зато появившаяся вода в бутылке об этом скажет.
Важно! Соединять напрямую систему ГВС с канализацией запрещено по санитарным нормам, между трубами этих систем должен быть видимый разрыв не менее 20 см.
На схеме P1 – предохранительный клапан
Работа рециркуляции
Когда производится обвязка котла отопления с бойлером косвенного нагрева, схема подключения может быть разнообразной.
Бак, по сути, служит центром системы ГВС, вода из которой идет на различные нужды. Основной целью ГВС служит подача горячей воды в ванну и кухню. Когда эти точки забора постоянно используют, температура воды удерживается на номинальном уровне, а если расход производится не так часто, вода успевает остывать, и в трубах скапливается холодная вода. Такое обстоятельство приводит к тому, что приходится сливать много воды, прежде чем пойдет горячая.
Чтобы не переплачивать за ненужный перерасход и сберечь природные ресурсы, используют рециркуляцию. Для этого питающую трубу подключают к самому верхнему патрубку бойлера, проводят вдоль всех потребителей и возвращают к бойлеру. На этот раз используют патрубок, находящийся немного ниже питающего. Все потребители подключаются к этому контуру.
Схема рециркуляции
Чтобы вода не застаивалась, в эту цепь включают циркуляционный насос. Он прогоняет жидкость по кругу, благодаря чему температура в контуре остается почти неизменной.
Когда открывается любой кран потребителя, горячая вода идет сразу, без всяких задержек.
Но здесь есть одна особенность. Насос, как правило, устанавливают рядом с баком, и если мощный потребитель, например ванная, находится рядом с ним, то мощности насоса может не хватить, чтобы продолжить циркуляцию в нужном направлении. Из-за большого расхода перед насосом создастся разряжение, и вода может пойти в обратном направлении, чтобы этого избежать, необходимо предпринять ряд действий:
- Разделить контур примерно на две одинаковые части.
- В первой части использовать трубы большого диаметра, во второй – меньшего.
- Постараться подключить мощные потребители к первой части или в начале второй.
Правильно расположенные точки забора и выбранные диаметры труб
Предупреждение! Не стоит перед или после насоса ставить обратный клапан. Поскольку насос маломощный, он может не справиться с нагрузкой, и циркуляция будет нарушена.
Подключение косвенного бойлера к котлу
Схема отопления частного дома с газовым котлом и бойлером косвенного нагрева является одной из частых в использовании. Однако это не единственная возможность. Самой простой будет схема подключения котла отопления с бойлером косвенного нагрева с естественной циркуляцией, а котел твердотопливный. Выводы змеевика подключают к системе отопления через трубки диаметром не более 16 мм. Один вывод подключают к подаче, а другой к обратке. Чтобы создать циркуляцию на одну из труб, идущих к нагревателю, ставят насос.
Автоматическую регулировку температуры ГВС осуществляют через термодатчик, установленный на корпусе бака. Сигнал датчика усиливают через силовое реле и осуществляют включение и отключение насоса. Конечно, такая регулировка возможна только кода топится печь.
Внимание! Как бы ни подключался одноконтурный газовый котел с бойлером косвенного нагрева, обеспечивающие безопасность приборы всегда должны использоваться.
Заказать монтаж системы отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».
В видео рассказывают о причинах взрыва бойлера и о том, почему такая ситуация происходит редко
Если обвязка газового котла и бойлера косвенного нагрева включает в себя насос, применяют одну из следующих схем, регулирующих температурный режим:
- сигнал от термодатчика подается на плату управления котла;
- либо прямо на насос;
- или на трехходовой клапан.
В первых двух схемах устанавливают дополнительный насос для нагревателя емкости. Если в плате управления котла есть функция управления насосом, то сигнал от датчика подается на соответствующую клемму. К другим клеммам, отвечающим за работу насоса, подключают насос бойлера.
Осторожно! В некоторых котлах установлен насос, и плата регулирует его работу.
Подключаться к таким клеммам нельзя, иначе может возникнуть аварийная ситуация.
В случае отсутствия такой функции датчик водонагревателя самостоятельно управляет работой насоса, как это было рассмотрено с твердотопливным котлом.
В видео дают рекомендации относительно монтажа бойлера и его подключения к котлу
Вместо насоса можно воспользоваться трехходовым распределительным клапаном. Вход соединяют с подачей, прямой выход – с системой отопления, центральный выход подключают к входу нагревателя. Выносной датчик выставляют на нужные градусы и подсоединяют к баку.
Совет! Датчик ставят ближе к нижней части бака или в среднюю часть, тогда большая часть жидкости будет прогреваться.
Пока нагрев не закончился, центральный выход будет открыт, подавая горячий теплоноситель к нагревателю. По мере прогрева будет идти сигнал от датчика, что будет вызывать постепенное закрытие среднего прохода, через которой пропускается основная часть теплоносителя в систему отопления.
Во время разбора ГВС поступающая вода будет охлаждать содержимое, и датчик начнет открывать средний проход, подавая больше горячего теплоносителя к нагревателю.
В видео специалист отвечает на распространенные вопросы о бойлере косвенного нагрева
ГВС летом
В теплое время года, когда отопление не работает, а горячая вода нужна, составляют специальную электрическую схему, с помощью которой можно отключить контур отопления. Сделать это можно двумя способами, в обоих случаях используют два насоса: насос отопления отключают вручную с помощью выключателя; насос отключается автоматически термодатчиком.
Первый способ простой и надежный, но требует участия человека. Позволяет подключать отопление в межсезонье простым включением выключателя. Однако если газовый котел с подключением бойлера косвенного нагрева не имеет функции погодозависимого регулирования, необходимо будет устанавливать нужный режим.
Второй способ хотя и работает автоматически, но для включения этого режима нужно будет в конце отопительного сезона отрегулировать датчик. Когда потребуется отопить дом, режим этого датчика меняют.
В ролике больше советов по теме подключения бойлера к котлу
Коротко о главном
Бойлер косвенного нагрева дает возможность иметь достаточный объем нагретой воды для нужд жильцов. Для нагрева жидкости используется змеевик, установленный в нижней части. Тепловая энергия берется от котла с помощью установленного насоса или через непосредственное подключение. Регулировка нагрева жидкости осуществляется с помощью термодатчика, установленного в бак.
Поделитесь своим опытом подключения бойлера к котлу: какой котел вы выбрали и какую схему обвязки? Столкнулись ли вы со сложностями в процессе монтажа? На что посоветуете обратить внимание при создании системы отопления и ГВС?
Автор
Руслан Темченко Специальность: Инженер
Все статьиПоделиться
Поделиться
Схемы обвязки бойлера косвенного нагрева и подключение с рециркуляцией, обвязка твердотопливного котла с бойлером косвенного нагрева
Для того, чтобы не было проблем с горячей водой, никаких внезапных отключений, перебоев устанавливают бойлер косвенного нагрева.
Кроме нагрева воды к его функциям относится и обогрев жилых помещений. Это может быть не только загородный дом, как считают многие. Бойлер можно установить и в квартире, на производственной площадке. Спектр применения очень широк.
Но, эффективность монтажа такой системы определяется схемой обвязки, причём её установкой не обязательно заниматься профессионалам. Монтаж и обвязку можно выполнить самому. Необходимо лишь разбираться в непростой схеме обвязки.
Правила подключения
Система косвенного нагрева – это ещё один контур, помимо имеющегося, который производит, нагрев дополнительной емкости, которую и называют бойлером. В него подается самая обычная вода из водопровода, которая нагревается при помощи змеевика. В такой системе нет прямого взаимодействия между теплоносителем и получаемой горячей водой. Поэтому она получила название косвенной.
До того, как приступить к монтажу, не лишним будет ознакомиться с некоторыми правилами.
- Вода должна входить в нижнюю часть бойлера.
А выход необходимо делать из верхней. - Циркуляция теплоносителя такой системы должна идти сверху вниз.
А выход необходимо делать из верхней.Если использовать эти правила, то система будет работать с максимальным КПД.
В нижеследующем видео наглядно показаны некоторые варианты обвязки бойлера косвенного нагрева.
Виды обвязки
Под обвязкой бойлера косвенного нагрева имеют ввиду соединение трубопроводов самого котла с водоснабжением. От того, как будет проведена установка, зависит работа системы в целом.
Обвязка с помощью сервопривода и трехходового распределительного клапана
Это наиболее простой способ обвязки. Его применяют, когда расходуется большое количество воды.
Котёл соединяется с основным контуром и дополнительным. Первый используется для распределения тепла в батареи, второй контур нагревает воду в самом котле. Для грамотного разделения потоков подсоединяют трехходовый распределительный клапан.
Терморегулятор наблюдает за температурой воды в баке, и когда она доходит до заданной величины, подается сигнал сервоприводу.
А он уже отправляет поток нагретой воды в главный контур, для отопления. Если температура воды опять снизится, произойдет переключение в обратную сторону и теплоноситель вернется в змеевик.
Самый важный момент настройки – температуру, которая задаётся на терморегуляторе, необходимо установить выше той температуры, которая установлена в нагревателе! По-другому не получится нагреть воду до отметки, на которой произойдет переключение в отопительный контур.
Обвязка с двумя насосами
Ещё один вариант обвязки – с параллельным использованием двух насосов. Один монтируется на отопительный контур, другой на горячее водоснабжение. Управление насосами также, как и первом случае доверено терморегулятору. Именно он производит переключение режима работы.
Качество отопления при этом остается на высоком уровне. Главное – при обвязке двумя насосами обязательно смонтировать обратные клапаны на выходе из каждого. Делается это, чтобы не произошло перемешивание встречных потоков внутри теплоносителя.
Обвязка с гидравлической стрелкой
Если в отопительной системе множество ответвлений, таких как многоконтурная система батарей или отдельная ветка на тёплый пол, тогда имеет смысл воспользоваться таким видом обвязки. Чтобы избежать трудностей с системой, в которой каждый из контуров оснащен собственным насосом рециркуляции, используют гидравлический распределитель.
Гидрострелка должна уравновесить давление в каждом направлении и предотвратить тепловой удар. Что касается этого вида обвязки, то здесь возможны трудности. Поэтому такую задачу, как монтаж и последующую наладку такой системы лучше доверить профессионалам.
Рециркуляция теплоносителя
В том случае, если горячая вода нужна как можно быстрее, то правильнее будет применить систему рециркуляции. За счет того, что в системе образуется кольцевая магистраль теплоносителя. Постоянное движение воды по ней приводит к нагреву. Именно поэтому время ожидания горячей воды сводится к минимуму.
Чтобы обеспечить непрерывное движение воды, в такую систему устанавливают рециркуляционный насос. Такой поток горячей воды необходимо смонтировать так, чтобы он проходил через установки, которым постоянно нужен нагрев. Полтенцесушитель – пример такого прибора.
Подключение бойлера к газовому котлу
Для правильного функционирования бойлера с газовым котлом в его составе есть датчик температуры. Чтобы они работали совместно подключают трёхходовой клапан. Клапан регулирует поток между главным контуром и контуром ГВС.
К одноконторному газовому котлу
Для такого соединения применяют обвязку с двумя насосами. Именно она способна прийти на замену схеме с трехходовым датчиком. Главное – разделить потоки теплоносителя. В таком случае правильнее будет сказать о синхронной работе двух контуров.
К двухконтурному газовому котлу
Основным в этой схеме подключения станут два магнитных клапана. Суть такая – бойлер используется, как буфер. Холодная вода поступает из водопроводной сети.
Клапан для входа ГВС перекрыт. Если его открыть, то вначале будет поступать вода из буфера, которым является бойлер. В буфере находится нагретая вода, потребление которой регулируется вместимостью бойлера и установленной температурой.
Схема с применением гидроколлектора
Чтобы уравнять потоки теплоносителя в системах с использованием нескольких контуров есть приспособление называемое распределитель или ещё его называют гидравлический коллектор. Он то и позволяет сбалансировать разные давления в контурах. Его можно и исключить, но это вызовет дополнительные трудности, связанные с добавлением в схему балансировочных вентилей. А это затрудняет монтаж и наладку всей системы.

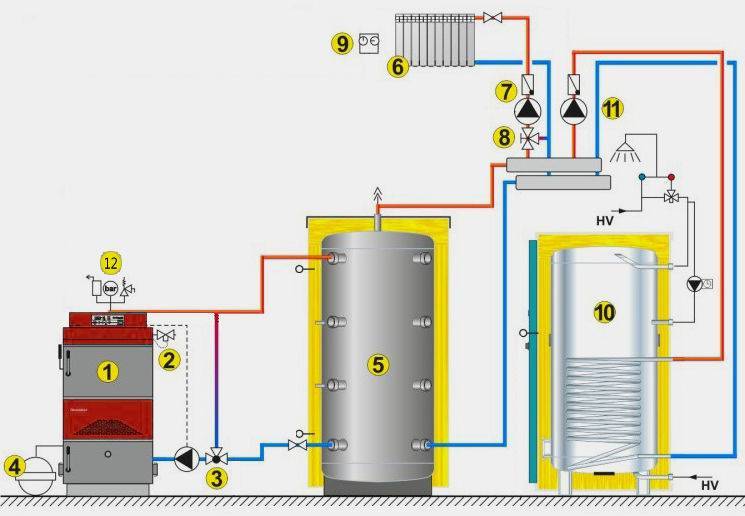

Обвязка твердотопливного котла с бойлером косвенного нагрева
Соединение водонагревателя с твердотопливным котлом решает сразу две задачи:
- получение горячего водоснабжения;
- получение способа сброса теплоносителя в случае аварии.
Благодаря тому, что такой системе на батарее размещён термостатический вентиль, повышается комфорт.
Но возникает опасность перегрева котла. Эта же угроза возникает при перебоях с энергоснабжением. Если установлен бойлер увеличенной емкости, этот процесс не представляет никакой опасности. Потому что лишнее тепло расходуется на нагрев воды в водонагревательном баке. Соответственно, для нормальной работы этой системы нужен бойлер с естественной вентиляцией.
Один из вариантов обвязки твердотопливного котла с бойлером смотрите в следующем видео.
Частые ошибки при монтаже
При монтаже или в процессе наладки нужно постараться избежать ряда ошибок:
- Бойлер и котёл установлены далеко друг от друга. Их установка должна быть произведена не только как можно ближе друг к другу. Но, и для упрощения монтажа, правильно выставлены патрубки.
- Неверное соединение трубопровода с теплоносителем.
- Неграмотный монтаж циркуляционного насоса.
Грамотный монтаж, наладка и настройка гарантируют стабильное горячее водоснабжение и позволят всем системам и приборам работать в нормальном режиме.
Что позволит не допустить износа деталей и сэкономить на преждевременном ремонте.
