Схема обвязки твёрдотопливного котла отопления, как выбрать

При обустройстве отопительной системы частного дома следует продумать всё до мелочей, чтобы не столкнуться с неприятностями, которые могут возникнуть в процессе эксплуатации. По утверждению специалистов большое значение имеет правильность выбора и выполнения схемы обвязки котла. Существует несколько вариантов, следует выбрать тот, который лучше всего подойдёт для обслуживания отопительной системы вашего дома.

Не важно, какое топливо используется в котлах отопления, важно, чтобы тепловой энергии хватало для нагревания помещений и поддержания в доме комфортной температуры. Хотя сегодня всё чаще отдают предпочтение газовым котлам, твёрдотопливные агрегаты также не теряют своей актуальности. Они способны справиться там, где бессильны другие приборы, например, если нет газовой магистрали. К тому же, твёрдотопливные котлы функционируют на экологически чистом топливе.

Реализация обвязки твердотопливного котла

Содержание

• 1 Эксплуатация твёрдотопливных котлов
• 2 Как правильно выполнить обвязку
• 3 Открытая система
• 4 Закрытая система
• 5 Дополнительные контуры
• 6 Как выбрать схему обвязки

Эксплуатация твёрдотопливных котлов

Твёрдотопливные котлы считаются более сложным оборудованием, чем газовые приборы, так как сам процесс переработки древесины или даже угля намного сложнее, чем горение природного газа. В результате сгорания дров образуются сложные вещества, газы, зола, так как дерево является органическим продуктом. Часть отработанных газов оказывает агрессивное действие на функционирование рабочих деталей отопительного оборудования, в результате чего снижается срок службы теплогенератора.

Добиться максимальной эффективности работы отопительных агрегатов можно, если схема обвязки твёрдотопливного котла будет выполнена правильно. Если нарушить технологию включения агрегата в систему, можно столкнуться с проблемой образования конденсата на поверхности труб, а это является причиной возникновения следующих проблем:

Для систем отопления, которые функционируют на твёрдом топливе, свойственна инерционность. Это значит, что в какой-то момент теплоноситель может закипеть, порвать трубопровод или разрушить оболочку. Избежать неполадок можно, если подключать котёл к системе отопления не напрямую, в посредством дополнительных контуров и клапанов. К тому же, есть так называемая группа безопасности, которая устанавливается с целью предотвращении подобных неприятностей.

Как правильно выполнить обвязку

Так для чего же нужна обвязка, да ещё и по какой-то схеме. Дело в том, что в процессе сгорания топлива выделяется большое количество тепловой энергии. Она вся должна расходоваться по назначению. В противном случае может произойти перегревание отдельных рабочих деталей системы, а это приведёт к сбоям и неполадкам. Поэтому так важно, чтобы была правильно сделана обвязка твёрдотопливного котла отопления. Схема бывает разной в зависимости от площади отапливаемого дома и мощности твёрдотопливного котла.

Система отопления состоит из таких элементов:

Традиционная схема обвязки твердотопливного котла

• котёл отопления;
• расширительный бак;
• радиаторы;
• трубопровод;
• контролирующие устройства;
• элементы предохранения.

Обратите внимание! Монтаж системы отопления частного дома, где используются твёрдотопливные котлы, должен выполняться в соответствии с требованиями, прописанными в государственных документах.

Открытая система

Открытая схема обвязки котла на твердом топливе считается самой простой и доступной. Её можно выполнить своими руками, не имея опыта в проведении подобных работ. Система функционирует только потому, что есть разница в плотности воды разной температуры. Тёплая вода идет вверх, так как её плотность ниже, холодная же опускается вниз, обратно в котёл, где нагревается и опять поднимается вверх. И так постоянно. Это система с естественной циркуляции теплоносителя. В процессе выполнения монтажных работ следует придерживаться ряда правил, чтобы избежать проблем с отопительным оборудованием.

Основным недостатком схемы с естественной циркуляцией является то, что владелец не может контролировать температуру теплоносителя, а это снижает эффективность работы контура. Лишена этого недостатка схема обвязки твердотопливного котла с циркуляционным насосом.

Закрытая система

Качественной, но не дорогой является отопительная система, выполнена по закрытой схеме. Здесь циркуляция теплоносителя осуществляется также за счёт разницы плотности горячей и холодной воды. Этот контур является более надёжным и долговечным, чем закрытый. Популярность данного варианта обусловлена простым монтажом и отсутствием проблем при эксплуатации отопительной системы.

Закрытая система твердотопливного котла

Производительность и надёжность закрытого контура обусловлена тем, что в предохранительный бак не попадает кислород, а значит, значительно снижается риск повреждения рабочих деталей коррозией. Система отопления, которая работает на твёрдотопливном котле, может быть дополнена циркуляционным насосом, что повышает её производительность. Обустройство системы с принудительной циркуляцией теплоносителя позволяет повысить КПД котла сэкономить на топливе. Насос работает на электрической энергии, что является недостатком такого варианта. В случае отключения электричества прекращается функционирование системы отопления.

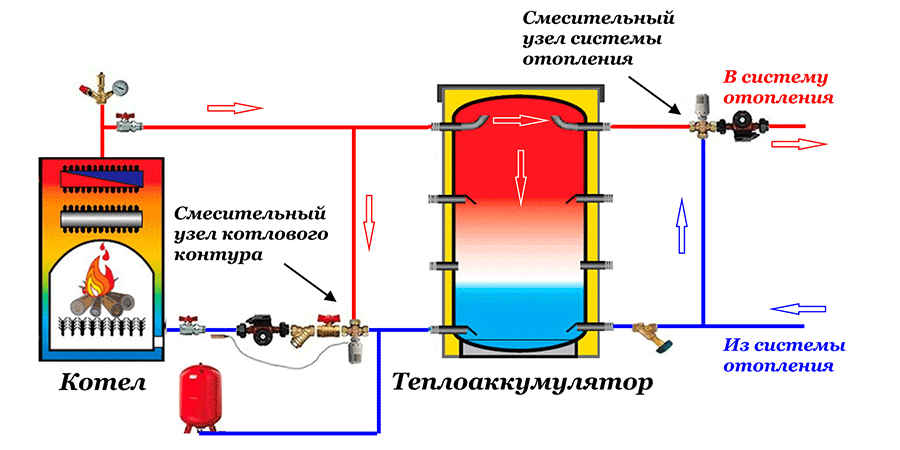

Обратите внимание! Эффективной и экономичной является обвязка твердотопливного котла с теплоаккумулятором. Схема предусматривает закупку недешёвого оборудования, однако, потом владелец может существенно сэкономить на топливе и обслуживании.

Дополнительные контуры

Открытая и закрытая система отопления — это классические, доступные и самые распространённые варианты, как можно организовать обеспечение дома теплом, однако, известны и другие способы.

Дополнительные контуры целесообразно использовать, если требуется обогрев большого помещения. Они позволяют оптимизировать расходы на топливо, повысить эффективность функционирования системы отопления, улучшить эксплуатационные характеристики отопительного оборудования и продлить срок службы рабочих деталей.

К дополнительным контурам относятся:

Контуры твердотопливного котла

• гравитационный;
• аварийный;
• коллекторный.

Гравитационный контур обустраивается при организации отопительной системы больших домов. Он выполняет очень важную функцию — обеспечивает функционирование системы отопления в случае отключения электричества и прекращения работы циркуляционного насоса.

Как выбрать схему обвязки

Чтобы организовать эффективную систему отопления частного дома, недостаточно купить или сделать твёрдотопливный котёл. Необходимо выбрать, какой будет основной контур и требуется ли монтаж дополнительного контура. Всего выделяют четыре:

Контуры с принудительной циркуляцией предусматривают установку циркуляционного насоса, который стоит отнюдь недёшево, однако, обеспечивает более надёжное и эффективное функционирование отопительной системы.

Коллекторный контур позволяет регулировать температуру в каждом помещении дома. Это качественно новый способ обустройства отопительной системы. Коллекторная система довольно сложная, требует наличия определённого опыта и знаний. Ещё одним способом обустройства эффективной отопительной системы является схема обвязки твердотопливного котла с гидрострелкой.

Выбор наиболее подходящей схемы обвязки твёрдотопливного котла обеспечит качественное и эффективное функционирование отопительной системы. Это поможет не только всегда поддерживать комфортную температуру в вашем доме, но и существенно снизить расходы на топливо. Если вы не уверены в своих силах, доверьте работу профессионалам, чтобы избежать ошибок и неполадок в процессе эксплуатации отопительного оборудования.



Руководство по применению и выбору системы парового отопления низкого давления для жилых и коммерческих систем

Том 7/ Выпуск 1/ Январь 2020 г.

Эта статья призвана упростить подбор комплектующих для системы парового отопления. Большинство паровых котлов, используемых в системах отопления, рассчитаны на тепловую мощность БТЕ. Выбор основан на современных паровых котлах, многие старые паровые котлы имели достаточную емкость для хранения воды, чтобы заполнить систему отопления паром, а затем дождаться возврата конденсата. Современные паровые котлы имеют гораздо меньшую полезную емкость воды, что может привести к затоплению котла или маловодью.

В таблицах рекомендуется использовать блок питания котла на всех котлах мощностью более 300 000 БТЕ. В этом случае ресивер подачи котла становится резервуаром для системы. Чистая полезная емкость питательного приемника котла должна составлять от 10 до 20 минут. Минимальная производительность, указанная в таблицах, составляет 10 минут. Одноэтажные здания, разбросанные по большой площади, следует увеличить до 15–20 минут.

Xylem «Steam Team» включает в себя широкий ассортимент паровых продуктов. Когда дело доходит до расширения, модернизации или ремонта вашей паровой системы, стоит иметь такого партнера, как Xylem. Делаем детали. Мы строим систему и знаем их вдоль и поперек.

Представители нашей «Паровой команды» являются экспертами в области систем парового отопления и могут дать ответы на все вопросы, необходимые для правильного выполнения работы. Они единственные, кто работает с полной линейкой продуктов, включая оборудование для обработки конденсата бытовых насосов, воздухоотводчики Hoffman Specialty, подающие клапаны и ловушки, а также средства управления котлами McDonnell & Miller. Для получения дополнительной информации обратитесь к местному представителю.

Схема трубопровода и предлагаемый продукт для однотрубных самотечных возвратных систем на основе размера системы

Системы гравитационного возврата

• Все паровые котлы поставляются с завода с aLWCO. Это может быть блок 67 или «PSE», который вы можете указать при заказе котла.
• Питатель 47-2/LWCO может быть установлен вместо поставляемого на заводе LWCO на котлах мощностью менее 250 000 БТЕ.
• Для котлов мощностью более 250 000 БТЕ при установке фидера 47-2 или 51-2 следует оставить заводской LWCO в качестве вторичного LWCO.
• Напряжения фидеров, 101A и WFE Uni-Match, должны быть такими же, как и напряжение на отсечке LWCO, которым они управляются. Например, приобрести и установить WFE-24 для установки на котел с PSE-802-24 LWCO.
• LWCO серии 67, 64 или PSE-800 управляет электрическим устройством подачи подпиточной воды и служит в качестве LWCO.
• Мы рекомендуем, чтобы в системах с котлами мощностью 10 л.с. и выше использовалось устройство подачи котла.

Схема трубопровода и предлагаемый продукт для однотрубных насосных возвратных систем на основе размера системы

Насосные возвратные системы

• Все паровые котлы поставляются с завода с LWCO. Это может быть блок 67 или «PSE», который вы можете указать при заказе котла.
• Контроллер насоса 47-A/LWCO может быть установлен вместо поставляемого на заводе LWCO на котлах мощностью менее 250 000 БТЕ.
  42S-A подключается к котлу с помощью отводов через смотровое стекло.
• Для котлов мощностью более 250 000 БТЕ заводской LWCO следует оставить на месте в качестве вторичного LWCO при установке контроллера насоса/LWCO, например, 42S-A (установка смотрового стекла) или 42S (установка уравнительной трубы).
• Для любого двигателя мощностью более 1/3 л.с. следует использовать пускатель двигателя для остановки/запуска насоса, чтобы продлить срок службы переключателей в контроллере насоса M&M.
• Блоки питания котла выбираются для 10-минутного хранения, в некоторых случаях может потребоваться бак большего размера. Также доступны горизонтальные агрегаты с нижним входным соединением.

Схема трубопровода и предлагаемый продукт для двухтрубных самотечных возвратных систем в зависимости от размера системы

Системы гравитационного возврата

• Все паровые котлы поставляются с завода с LWCO. Это может быть блок 67 или «PSE», который вы можете указать при заказе котла.
• Питатель 47-2/LWCO может быть установлен вместо поставляемого на заводе LWCO на котлах мощностью менее 250 000 БТЕ.
• Для котлов мощностью более 250 000 БТЕ при установке фидера 47-2 или 51-2 следует оставить заводской LWCO в качестве вторичного LWCO.
• Размер «А». Падение давления + статический напор + запас прочности. Обычно 26-28 дюймов.
• Напряжения фидеров, 101A и WFE Uni-Match, должны быть такими же, как и напряжение на отсечке LWCO, которым они управляются. Например, приобрести и установить WFE-24 для установки на котел с PSE-802-24 LWCO.
• LWCO серии 67, 64 или PSE-800 управляет электрическим устройством подачи подпиточной воды и служит в качестве LWCO.
• Мы рекомендуем, чтобы в системах с котлами мощностью 10 л.с. и выше использовалось устройство подачи котла.

Схема трубопровода и предлагаемый продукт для двухтрубных насосных возвратных систем в зависимости от размера системы

Насосные возвратные системы

• Все паровые котлы поставляются с завода с LWCO. Это может быть блок 67 или «PSE», который вы можете указать при заказе котла.
• Контроллер насоса 42S-A/LWCO может быть установлен вместо поставляемого на заводе LWCO на котлах мощностью менее 250 000 БТЕ. 42S-A подключается к котлу с помощью отводов через смотровое стекло.
• Для котлов мощностью более 250 000 БТЕ заводской LWCO следует оставить на месте в качестве вторичного LWCO при установке контроллера насоса/LWCO, например, 42S-A (установка смотрового стекла) или 42S (установка уравнительной трубы).
• Для любого двигателя мощностью более 1/3 л.с. следует использовать пускатель двигателя для остановки/запуска насоса, чтобы продлить срок службы переключателей в контроллере насоса M&M.
• Блоки питания котла выбираются для 10-минутного хранения, в некоторых случаях может потребоваться бак большего размера. Также доступны горизонтальные агрегаты с нижним входным соединением.

Бытовой насос и специальный насос Hoffman включает полную линейку насосов для перекачки конденсата, насосов для подпитки котлов и вакуумных возвратных устройств

Список материалов для быстрого выбора с номерами деталей и описанием.

Xylem предлагает наиболее полную линейку продуктов, необходимых для паровых систем. В SteamTeam входят бытовая помпа Bell & Gossett, Hoffman Specialty и McDonnell & Miller.

Бытовой насос и специальность Хоффмана
Предоставляет полную линейку оборудования для перекачки конденсата, включая блоки перекачки конденсата, блоки питания котлов, вакуумные нагревательные блоки, медицинские вакуумные блоки и насосы с низким кавитационным запасом.

Hoffman Specialty
Предлагает полную линейку конденсатоотводчиков, регуляторов, вентиляционных отверстий и аксессуаров.

McDonnell & Miller
Более 95 лет обеспечивает надежную работу и безопасность изделий для котлов и контроля уровня.

Нажмите здесь, чтобы загрузить информационный бюллетень SteamTeam за январь 2020 г.

1 января 2020 г.

Резервуары для солнечного отопления и горячего водоснабжения



Резервуар для хранения тепла

• Упакованный, полностью изготовленный, легкий резервуар, поставляется в ящиках шириной 19 дюймов и высотой 54 дюйма. Длина зависит от емкости. Вы можете зайти с ним в дом, открыть ящик и подготовить его к наполнению водой менее чем за час.
• Вода может циркулировать в замкнутом контуре через теплообменник резервуара, или вода в резервуаре может циркулировать в открытом контуре. При необходимости используйте оба метода в одном резервуаре.
• Распределение может быть спроектировано с водяным плинтусом, теплыми полами, радиаторами или теплообменниками воздуховодов в печи или системе теплового насоса, где установлено центральное кондиционирование воздуха. Например, сочетание теплого воздуха и плинтуса является еще одним преимуществом этой системы.
• Несколько зон, как открытого, так и закрытого контура, могут работать от одного и того же дровяного котла и системы резервуаров одновременно.
• Обычные 24 В, элементы управления ЭМС, надежные и безопасные проводные конструкции доступны для переключения на резервное топливо, чтобы согреть вас и ваш дом при заданной температуре, когда вас нет.

Спиральные теплообменники

• Доступны два медных теплообменника с вертикальными спиральными змеевиками, которые изготавливаются по индивидуальному заказу для этой системы обогрева резервуаров с переменной температурой.
• ТЕПЛООБМЕННЫЕ ЗМЕЕВИКИ подключаются по отдельности или попарно для отопления помещений и нагрева горячей воды для бытовых нужд.
• Теплообменники автоматически удаляют воздух, что очень важно во время первоначального запуска системы.
• Тепловая стратификация в баке обеспечивает подачу самой горячей воды.
Теплообменники
• спроектированы таким образом, чтобы обеспечить уникальное расположение трубопроводов. Это позволяет одному набору змеевиков нагревать бак (котел к баку) и обогревать дом (бак к дому) или позволяет котлу обходить бак и напрямую обогревать дом.
• Для подачи ГОРЯЧЕЙ ВОДЫ используется отдельный змеевик.

STSS Energy Management Control

Есть 6 или 7 способов собрать одну из этих систем. Установщику требуется время, чтобы решить, какой метод лучше. Чтобы решить эту проблему, мы разработали систему управления электромагнитной совместимостью. Этот элемент управления отслеживает точку теплового баланса между отопительной нагрузкой и температурой резервуара и автоматически переключается на резервное топливо или газ после того, как каждый доступный БТЕ был предоставлен резервуаром. STSS предоставляет инструкции и схемы. Обязательно закажите это управление вместе с вашим котлом и баком-аккумулятором.

Схемы трубопроводов

Существует миф о том, что нет альтернативы тяжелым круглым стальным бакам объемом 80 или 120 галлонов для хранения нагретой солнцем воды для домашнего горячего водоснабжения. До сих пор это были единственные резервуары, в которые можно было проникнуть через парадную дверь существующего дома и спуститься в подвал.

Теперь у STSS CO INC есть кое-что получше.

Наш самый маленький домашний резервуар для горячей воды составляет 160 галлонов.
