Схема и правильность обвязки твердотопливного котла

Твердотопливный котел – это достаточно не простое оборудование, от установки которого зависит его долгосрочная успешная работа. Обвязка твердотопливного котла – так правильно называется подключение котла ко всем системам отопления. В первую очередь от правильной обвязки зависит качество работы самого котла.

Правильная обвязка твердотопливного котла, схема которого выбрана согласно типу и виду Вашего котла – залог успеха. Обвязка тт котла необходима для того, чтобы не было перегревания разных элементов системы. Также, качественная обвязка помогает эффективно распределить тепловую нагрузку по всему контуру отопления. Что позволит быстро нагреть необходимую площадь.

Существует три основных компонента, на которые можно разделить обвязку твердотопливного котла:

Монтаж гидравлической системы.

Монтаж системы дымоотведения.

Электрическое подключение котла, если оно необходимо.

Каждый компонент имеет свои составляющие. Например, гидравлическая система включает в себя: все трубы, запорную арматуру, фитинги, клапаны, циркуляционные насосы, коллектора, гидрострелки и другое.

Дымоотведение – это ключевой элемент схемы обвязки тт котла. Рассмотрим основные моменты в дымоотведении:

• Геометрические размеры дымохода. Обязательно нужно посмотреть эту информацию в техническом паспорте котла: характеристики проходного сечения и высота дымохода. Если неправильно выбрать и установить дымоход, то это можете привести к выходу из строя самого ТТ котла, или его неправильной работе.
• Теплоизоляция дымохода. Не достаточно утепленный или вовсе не утепленный дымоход – это причина создания чрезмерного конденсата в трубе. Также, если Вы не утеплите дымоход в процессе обвязки , то это может привести к опрокидывании тяги (обратного дымления).
• Конструкция дымохода. Дымоход лучше всего выбирать из нержавеющей стали.
  Самая эффективная конструкция – это так называемые дымоходы-сэндвичи. Он состоит из двух труб: внутренняя труба из нержавеющей стали, а наружная может быть из нержавеющей или оцинкованной стали. Между ними находиться теплоизоляционный материал.

Обвязка твердотопливного котла с электрикой требует работ по установке терморегуляторов, комнатных программаторов, контроллеров.

Существует большое разнообразие различных схем обвязки тт котла, рассмотрим некоторые из них:

Схема подключения твердотопливного котла к существующей системе отопления с газовым котлом напрямую.

Схема подключения твердотопливного котла c теплоаккумулирующей буферной емкостью и бойлером для ГВС.

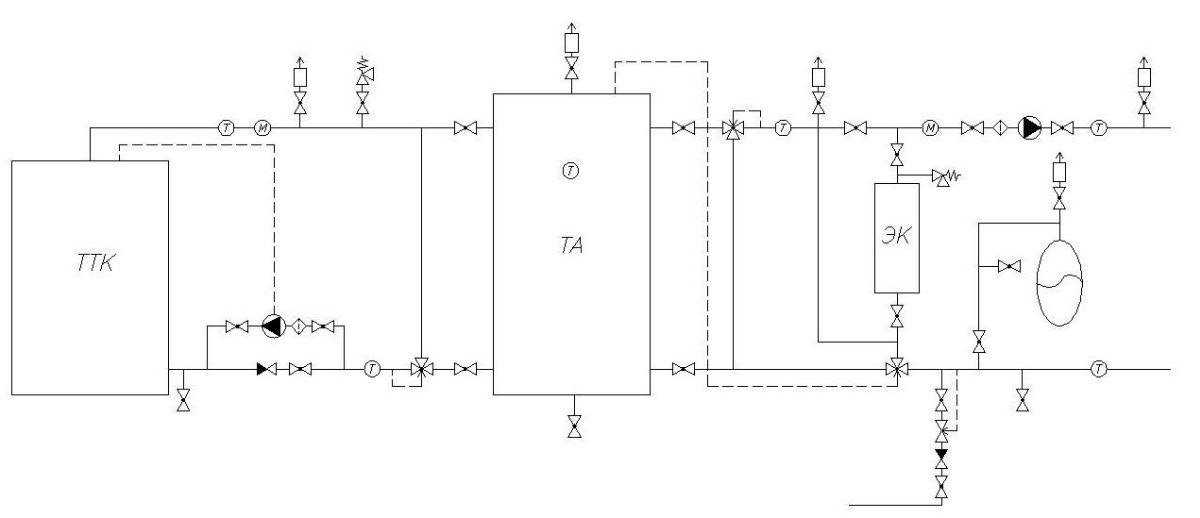

Схема подключения твердотопливного котла с электрическим котлом и теплоаккумулирующей буферной емкостью.

Схема обвязки твердотопливного котла зависит от того, какие и сколько элементов входят в систему отопления котлом. Но в любом случае, если Вы не знаете, как правильно обвязать твердотопливный котел, то лучше предоставить это специалисту.

Наш менеджер с радостью Вам не только подберет котел, все необходимые элементы для обвязки, но и посоветует высококлассного специалиста, который сможет выполнить все работы по обвязке.

Как правильно сделать обвязку твёрдотопливного котла

Содержание

1. Варианты обвязки твердотопливного котла
2. Схема обвязки без теплоаккумулятора
3. Обвязка с бойлером косвенного нагрева
4. Обвязка тт котла совместно с электрокотлом
5. Какой трубой делать обвязку котла на твердом топливе
6. Как и чем утеплить трубы
7. Необходимые агрегаты и узлы для обвязки тт котла
8. Способы защиты тт котла и системы отопления от перегрева
9. Что лучше залить в систему отопления при обогреве твердотопливным котлом

Если обвязка твёрдотопливного котла выполнена правильно – это существенно влияет на сроки эксплуатации отопительного оборудования, предотвращает возникновение аварийных ситуаций, обеспечивает стабильную работу системы отопления. Схемы подключения могут отличаться, но существуют общие принципы установки, которым необходимо следовать во время монтажа водяного контура.

Варианты обвязки твердотопливного котла

Схема подключения твердотопливного котла к системе отопления выбирается, в зависимости от технических характеристик отапливаемого здания. При выборе, обращают внимание на несколько параметров:

1. Тип циркуляции теплоносителя.
2. Вид отопительной системы.
3. Одновременное использование радиаторного обогрева и системы теплых полов.

Выбор обвязки влияет на теплотехнические характеристики и параметры системы обогрева, поэтому, к побору подходящей схемы, нельзя относиться легкомысленно.

По типу циркуляции теплоносителя, принято различать следующие схемы:

• Обвязка твердотопливного котла отопления с принудительной циркуляцией – система требует использования циркуляционного насоса, нагнетающего давление в водяном контуре. Преимуществом данной схемы является равномерное прогревание всех участков отопления, независимо от удаленности от котла.



• Гравитационная система отопления – используется естественная циркуляция теплоносителя. Преимуществом подключения твердотопливного котла к системе отопления с самотечной циркуляцией, является полная энергонезависимость, а также, отсутствие необходимости в дополнительных капиталовложениях, во время монтажа.
  Недостатком – необходимость в тщательном соблюдении углов и уклонов труб, а также, возможность применения исключительно в радиаторном отоплении.



Кроме распределения систем по типу циркуляции теплоносителя, принято разделять еще несколько схем по схожему признаку:

• Открытая система – циркуляция осуществляется естественным способом или при помощи циркуляционного насоса. При этом, в водяном контуре отсутствует давление. Схема обвязки твердотопливного котла с открытой системой, укомплектовывается расширительным баком открытого типа.
• Закрытая система – подключение твердотопливного котла к закрытой системе отопления, осуществляется с использованием расширительного бака мембранного типа, поддерживающего стабильные параметры давления в водяном контуре.



По своему устройству или принципу подключения, принято различать еще несколько распространенных схем обогрева:

• Обвязка твердотопливного котла в однотрубной системе – в данном случае, подача теплоносителя осуществляется последовательно. Нагретая жидкость поступает из радиатора в радиатор, постепенно остывая. К последней батарее подключается обратный трубопровод, по которому, остывший теплоноситель возвращается к котлу. Преимуществом однотрубного решения является сокращение расходов на проведение монтажных работ и эстетичный внешний вид (трубы можно спрятать в стену или пол). Недостатком, является неравномерный прогрев водяного контура.

• Обвязка твердотопливного котла двухтрубной системой отопления – в данной схеме, к каждому радиатору подводится как подача, так и обратка теплоносителя. В результате данного способа монтажа, обеспечивается более равномерное прогревание на всей протяженности водяного контура.
  Разводка труб от твердотопливного котла по дому двухтрубным методом, требует больших материальных затрат на приобретение строительных материалов.



Существуют современные системы обвязки твердотопливных котлов с использованием гидрострелки и коллекторной группы. Такие решения используются, если планируется подключение водяных контуров, использующих принцип высоко и низкотемпературного нагрева. Гидрострелка устанавливается в систему отопления с теплыми полами.

При выборе системы отопления с твердотопливным котлом, ориентируются на следующие моменты:

1. Стоимость работ по обвязке.
2. Теплотехнические характеристики помещения.

При расчетах и выборе подходящей схемы обвязки, не обойтись без грамотной консультации инженера теплотехника.

Схема обвязки без теплоаккумулятора

При выборе способа обвязки твердотопливного отопительного котла, одним из решающих факторов является наличие теплоаккумулятора. Если буферная емкость не предусмотрена, система обогрева, делается с использованием малого и большого круга отопительной системы. Монтаж малого круга осуществляется по следующим правилам:

• Сразу после котла, на подачу системы обогрева устанавливают группу безопасности.
• Буквально, через 1,5 м трубопровода, устанавливают тройник. Трубой соединяют подачу и обратку системы отопления.
• На соединяющую трубу устанавливают клиновидный кран, для контроля интенсивности циркуляции теплоносителя по малому кругу отопления.
• На обратку устанавливается трехходовой смесительный клапан, подключенный к трубе, соединяющей подачу и обратку.



Принцип работы данной схемы заключается в следующем:

• После включения котла, нагретый теплоноситель циркулирует по малому кругу отопления. Трехходовой клапан препятствует, чтобы холодная, не прогретая вода, поступала в теплообменник. Большая разница в температуре на подаче и обратке, приводит к тому, что котел начинает «плакать». Образовывается большое количество конденсата, что негативно влияет на теплообменник.
• Теплоноситель, постепенно прогревается и после нагрева свыше 60°С, открывается трехходовой клапан. С этого момента, начинает работать большой круг системы отопления.
• Малый круг отопительной системы, продолжает функционировать как узел подмеса, предотвращающий закипание теплоносителя, и уменьшая разрыв между температурой на подаче и обратке.



Обвязка с бойлером косвенного нагрева

Схема обвязки твердотопливного котла с буферной емкостью, несколько отличается от предыдущего варианта. По сути, буферная емкость или бойлер косвенного нагрева, представляет собой обычный термос, в котором вода нагревается и хранится для определенных целей.

Простая обвязка твердотопливного котла с баком теплоаккумулятором, заменяет собой малый круг отопления и производится следующим образом:

• Емкость устанавливается между котлом и системой отопления.
• К верхней части бойлера, подключается подающий трубопровод, к нижней, обратка системы.
• На обратку устанавливают два циркуляционных насоса. Производительность насосного оборудования должна быть разной. Настройки выставляются таким образом, чтобы движение теплоносителя в буферной емкости, осуществлялось сверху вниз. Добиться этого можно, поставив циркуляционный насос большей производительности перед накопителем, а меньше, после него.

Обвязка твердотопливного котла с бойлером косвенного нагрева, выполняет несколько важных функций:

• Уменьшает разницу температур на подаче и обратке системы обогрева.
• Позволяет аккумулировать полученное тепло и подмешивать горячую воду в систему отопления, после прогорания дров в котле.

Обвязка котла на твердом топливе с бойлером косвенного нагрева, является стандартом подключения в западных странах. У отечественного потребителя, схема не пользуется широкой популярностью, за счет относительно высокой стоимости приобретения и установки необходимого оборудования.

Обвязка тт котла совместно с электрокотлом

Принципиальная схема обвязки, включающая установку и параллельное использование электрокотла, вместе с тт агрегатом, пользуется огромной популярностью. Преимуществом данного решения, является возможность применения дешевого твердотопливного котла. А после сгорания дров или угля в топке, при отсутствии возможности подложить новую порцию топлива, осуществляется автоматический переход на электричество.

Обвязка выполняется следующим образом:

• Два котла подключаются параллельно.
• В электрокотле вмонтирован циркуляционный насос. Для твердотопливного агрегата, потребуется установить насосное оборудование.
• Чтобы предотвратить появление дублирующего потока теплоносителя, при одновременном включении двух циркуляционных насосов, устанавливается специальный клапан, перекрывающий прохождение потока. В данном случае, обратный клапан в системе отопления нужен для того, чтобы при одновременной работе двух котлов, не происходило застаивание теплоносителя в котловом контуре. Потребуется установить две арматуры. Один клапан устанавливают на подающий трубопровод от электрокотла, второй, на обратку, идущую к твердотопливному котлу.
• Работоспособность системы будут обеспечивать два термодатчика. Комнатный датчик подключают к электрокотлу. При падении температуры в комнатах ниже установленного минимума, автоматически запускается нагрев теплоносителя с помощью электричества. Чтобы предотвратить потери тепла, на насос для тт котла, также устанавливают термодатчик, отключающий циркуляцию теплоносителя при остывании топочной камеры.

Какой трубой делать обвязку котла на твердом топливе

Нет строгих правил, регламентирующих какую именно трубу использовать для обвязки тт котла. Существует всего одна рекомендация, связанная с реальным опытом эксплуатации.

Участок малого круга отопления, изготавливают с использованием металлической обвязки (сталь, медь). Делается это, чтобы при закипании теплоносителя и возникновении аварийной ситуации, трубы не испортились и сохранили герметичность под воздействием высоких температур. Материал остальной части трубопровода, можно выбрать по желанию.

Наиболее распространенными вариантами обвязки являются:

• Металлопластик – обвязка металлопластиковыми трубами, отличается простотой и скоростью монтажа. При наличии необходимого инструмента, все работы легко выполнить самостоятельно. Ставить металлопластиковые трубы стоит, только если в системе предусмотрено наличие буферной емкости, снижающей вероятность перегрева теплоносителя.
• Медь – обвязка медной трубой, обеспечит максимальную теплоотдачу системы отопления. Материал выдерживает температуру до 300°С, не окисляется. Недостатками считаются высокая температура нагрева поверхности трубы, а также требования, связанные с запретом применения фитингов, изготовленных из алюминия.

• Полипропилен – подключение полипропиленовыми трубами, является наиболее востребованным вариантом обвязки. Трубы лучше, чем металлопластик выдерживает перегрев, подходят для отопительных систем любого типа, независимо, от выбранного теплоносителя.
  Правильная обвязка твердотопливного котла полипропиленом, требует, чтобы участок подачи и обратки возле котла, изготавливался из металла. После этого, с помощью переходников, подключают полипропилен. Используют бесшовный материал, предназначенный для отопительных систем (трубы для ГВС использовать запрещается).



Ввиду того, что, нагрев теплоносителя часто достигает температуры закипания жидкости, обвязать твердотопливный котел лучше трубами из металла. Но, так как данный вариант не всегда возможен, допускается использование аналогов. Применение полипропилена со стекловолокном, в системах обогрева с котлом на твердом топливе, показало себя одним из надежных и оптимальных способов обвязки.

Как и чем утеплить трубы

Утепление труб выполняют с помощью мерилона или любого другого утеплителя, предназначенного для этих целей. Если трубопровод укладывают в грунт, как в случае отдельно стоящей котельной, тогда, для дополнительной защиты, используют ПЭТ с большим диаметром.

ПЭТ труба защищает от механических повреждений. Утеплитель является своеобразной защитой от выпадения конденсата, предотвращения ожогов при случайном прикосновении к трубам, а также, уменьшения теплопотерь. Фиксируют изоляцию с помощью хомутов или вязальной проволоки.



Необходимые агрегаты и узлы для обвязки тт котла

Полный перечень арматуры для обвязки котла с системой, зависит от выбранной схемы, наличия или отсутствия буферной емкости и другого оборудования. При стандартном подключении, потребуются следующие узы:

• Термостатический или термосмесительный клапан – необходим для стабилизации нагрева теплоносителя и предотвращения перегрева, и закипания последнего.
• Расширительный бак – предусмотрен в любой схеме отопления. Мембранный расширительный бак монтируют в закрытых системах с принудительной циркуляцией теплоносителя. В гравитационных схемах, в высшей точке водяного контура, устанавливается открытая емкость.
• Циркуляционный насос – устанавливается в закрытых и открытых системах с принудительной циркуляцией жидкости в водяном контуре. Некоторые решения, как использование буферной емкости, двух параллельно подключенных котлов, требует установки сразу двух модулей циркуляционного оборудования.
• Обратный клапан – координирует направленность теплового потока жидкости. Используется при подключении мембранного бака. Предотвращает появление дублирующего потока при одновременном подключении электрического и твердотопливного котлов.
• Коллектор – используется при одновременном подключении теплых полов и радиаторов. Без коллектора, не обойтись при изготовлении лучевой системы отопления, когда к каждому отопительному прибору ведет свой отдельный трубопровод. Коллектор в системе отопления нужен для большинства современных схем обогрева.
• Воздухоудалитель – автоматический клапан, входящий в стандартную комплектацию группы безопасности. В автоматическом режиме, стравливает воздух из системы отопления.
• Клапан подпитки системы – контролирует давление и общий объем теплоносителя в системе. При падении ниже минимального значения, открывается и дополняет водяной контур жидкостью.
• Датчик давления в системе – также входит в группу безопасности. Показывает номинальное давление в системе отопления, часто, первым указывает на перегрев теплоносителя. Благодаря сверке показаний термометра и датчика давления (манометра), удобно выставлять необходимый рабочий режим и настроить автоматический регулятор тяги.

• Фильтр грубой очистки – устанавливается на обратку, непосредственно перед циркуляционным насосом. Рекомендуется, чтобы фильтр монтировался перед буферной емкостью, расширительным баком и другими чувствительными элементами отопительной системы.
• Гидравлическая стрелка – гидрострелка в системе отопления, нужна для котлов, использующих принцип длительного горения и модуляционные настройки мощности. Практически – это устройство заменяет собой буферную емкость и имеет общий принцип работы.
• Смесительный узел или узел подмеса – смешивает горячую и остывшую воду из отопительного когтура, чтобы предотвратить закипание и уменьшить разницу между подачей и обраткой теплоносителя.



Способы защиты тт котла и системы отопления от перегрева

Закипание системы отопления, является главным минусом применения твердотопливных котлов. Регулировать работу агрегатов достаточно сложно. Чтобы предотвратить закипание, в современных системах, используют многоуровневую защиту:

• Малый круг отопления – первоначально, схема предотвращает выпадение конденсата. После того, как заработал большой круг отопления, конструкция играет роль узла подмеса.
• Группа безопасности – включает воздухоотводчик, манометр и датчик давления. При чрезмерном перегреве, повышается давление в системе, что приводит к срыванию клапана и сбросу определенного количества воды из водяного контура.
• Мембранный бак – давление в расширительном баке в закрытой системе отопления твердотопливного котла, меняется, в зависимости от нагрева теплоносителя. Емкость подбирается из учета от общего объема теплоносителя, по специальным формулам. Давление в системе отопления должно быть не более 2 мБар. Большинство теплообменников тт котлов, не выдерживают больших параметров и деформируются при перегреве.
• Буферная емкость – подсоединение твердотопливного отопительного котла к системе отопления через бойлер накопитель, делает фактически невозможным закипание теплоносителя.

• Подключение циркуляционного насоса – при отключении электроэнергии, движение теплоносителя останавливается, что приводит к практически моментальному закипанию. Правила безопасности требуют подключения насоса через источник бесперебойного питания.

Оптимальный объем системы отопления высчитывается по формуле, 1 кВт = 15 л воды. Полученный результат используется при подборе расширительного мембранного бака или определения необходимого количества теплоносителя / антифриза.

Что лучше залить в систему отопления при обогреве твердотопливным котлом

Система обогрева, с подключенным к ней твердотопливным котлом, может работать практически на любом типе теплоносителя. На выбор влияет несколько факторов:

• Тип здания – в отапливаемых помещениях, целесообразнее использовать в качестве жидкости для системы отопления, обычную воду.
• Если планируется топить здание время от времени, лучше применять незамерзающую жидкость.

Антифриз, используемый для отопительных систем, помимо своего основного качества (замерзания при -15°С), имеет еще одно свойство. Для нагрева жидкости, требуются большие затраты тепла. Соответственно, закипание антифриза наблюдается реже, чем обычной или дистиллированной воды.

Выбор обвязки твердотопливного котла влияет на безопасность и сроки эксплуатации отопительного оборудования. Расчет системы обогрева, требует привлечения квалифицированного специалиста теплотехника.

Схема подключения твердотопливного котла с тепловым аккумулятором, бойлера косвенного нагрева и электрокотла

Подключение котла (монтаж-обвязка-монтаж) НЕ является следующим этапом после покупки твердотопливного котла, важно определиться кто и как будет его устанавливать определяйте заранее, и НЕ покупайте твердотопливный котел без установки, тем более в Минске. После покупки можно еще криво установить, и тогда какой смысл в твердотопливном котле, следует подойти к этому со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует определенных знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли получится. Да, и это опасная идея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь разобраться в этом процессе и хотя бы попытаться разобраться в нюансах установки котла самостоятельно (будете пользоваться им долгие годы в дальнейшем и эксплуатировать систему отопления, кстати котел на дровах используется чаще всего и имеет больше нюансов по обвязке).

• Обучение
• Безопасность
• Схемы
• Фото
• Видео
• Подведем итоги

Обвязка – комплекс работ по присоединению оборудования к инженерной системе (обвязка котла). Есть стропы: страховочные спортивные и для промышленного альпинизма, обвязки фундамента досками.

Попробуем перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и отвода дыма:

• подготовка основания для установки твердотопливного котла – оно должно быть строго горизонтальным. Поскольку твердотопливный котел имеет не маленький вес, то и стяжка пола, залитая под ним, должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
• также любой котел отопления (кроме электрического) требует подключения дымохода. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься по стене дома над коньком (утепленный). Любой дымоход необходимо ежегодно чистить и контролировать.

Как правильно обвязать твердотопливный котел

Обвязка твердотопливного котла требует обеспечения определенных мер безопасности системы отопления:

Это лишь некоторые нюансы, соблюдение которых при подключении твердотопливный котел, на который нужно обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

Контур накопителя тепла

Постепенно прогревается все отопление, а клапан полностью перекрывает байпас – весь теплоноситель циркулирует через агрегат. Таким образом тепловой контур защищен от резких перепадов, что позволяет поддерживать в доме постоянный температурный режим. Соединительные трубы и элементы безопасности Придерживаясь схемы подключения, вставьте полную группу безопасности для данного типа котла, которая устанавливается перед запорной арматурой. Сначала создается первичное замкнутое кольцо, по которому теплоноситель движется по кругу под действием циркуляционного насоса.

Обычно это выглядит так: пока хозяин дома не спит, он уделяет время дровяному теплогенератору, ночью включается другой тип обогревателя.

Мы используем первичную и вторичную кольцевую систему. Но, чтобы работа одного из них не влияла на работу другого, на выходе каждого из них, после кранов, устанавливаются обратные клапаны.

При необходимости в схемы котлов могут быть включены программирующие устройства, позволяющие регулировать работу в зависимости от наружной температуры. Конечно, наиболее эффективно будет работать схема параллельного подключения газового и твердотопливного котла через буферную емкость.

Применение метода первичных и вторичных циркуляционных колец позволяет осуществить совместную обвязку ТТ агрегата и электрокотла.

Это возможно, если электрокотел работает постоянно и поддерживает температуру в системе отопления. Базовая схема, где имеется малый контур котла и трехходовой вентиль, показанная на рисунке, обязательна для использования при совместной работе с другими типами теплогенераторов. Это распространенная схема бюджетной обвязки твердотопливного котла. Пример отопления частного дома, часть 1

Схемы подключения котла для общего представления

Разберем жгут на схемах. Обвязка простого котла включает в себя:

• циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
• расширительный бак (2) отводит излишки воды (теплоносителя) из система при нагреве и отдает обратно в систему,
• группа безопасности котла (3) с предохранительным клапаном, при закипании котла сбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и сам котел. Защищаем теплообменник котла от попадания на него чрезмерно холодной воды, которая раньше времени выводит его из строя. Ставим 3-х ходовой термостатический смесительный клапан (8) – если из обратки с радиаторов отопления будет идти холодная, для теплообменника котла это более чем полезно, клапан включит подмешивание горячей воды.

Теперь мы защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является то, что горение твердого топлива в котле совершенно неуправляемо как в газовых, так и в электрических котлах. Поэтому обвязка системы отопления твердотопливным котлом обязательна во избежание чрезмерного перегрева воды до 95 градусов. в трубах и радиаторах отопления до температур, опасных для человеческого прикосновения. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать одновременно.

Вариант 1: Смесительный клапан (7) при необходимости подает в трубу к радиаторам отопления более холодную воду из обратной воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: Клапан 4-ходовой аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 градусов. через обратку будет пускать холодную воду из водопровода в котел, а перегретую воду из котла выбрасывать в канализацию. Так как это возможно при отключении электричества в доме. Насос котла останавливается, а также насос в колодце. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и ее может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийный самотечный контур с обратным клапаном (9) – на схеме показан как вариант, однако схема требует специфики, определенного низкого давления и температуры, может содержать для этих целей радиатор отопления.

Вариант 4: одновременное использование нескольких методов.

Схемы применения готовой обвязки Termicus OTK

Также существуют системы обвязки с гидравлическими разделителями и смесительными узлами из нержавеющей стали. На фото обвязка котла с двумя независимыми контурами и защитой котла от конденсата.

Насосный модуль для включения резервного электрокотла в контуре отопления с твердотопливным котлом. Обеспечивает своевременное подключение электрокотла. Особенностью данной схемы является отсутствие расхода электроэнергии на обогрев котлового контура (или др.), все вырабатываемое тепло уходит потребителю.

Отправьте нам паспортные данные котла, мы поможем подобрать необходимую конфигурацию обвязки.

Трубопровод твердотопливного котла

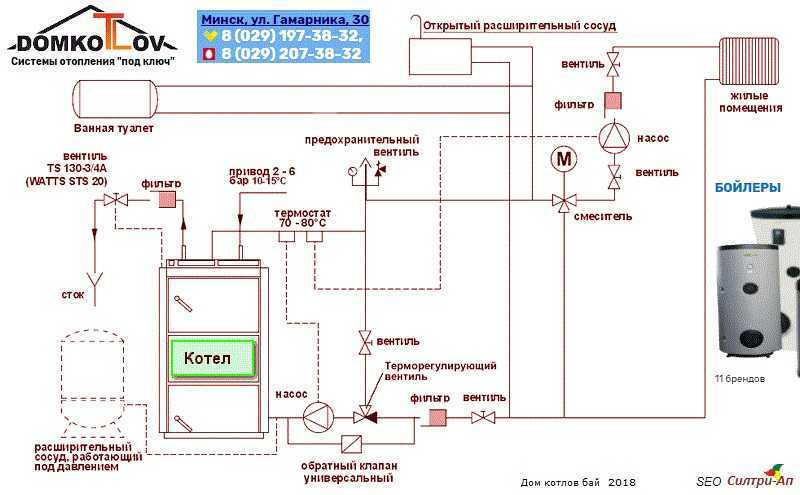

Схема подключения твердотопливного котла

Обвязка твердотопливного котла, подключенного к замкнутому контуру системы отопления, обязательно содержит группу безопасности котла, расширительный бак и циркуляционный насос. Твердотопливные котлы не имеют ряда функций безопасности; поэтому обвязка твердотопливного котла должна включать дополнительно указанные системы безопасности. Безопасное подключение котла является безопасностью жизни и здоровья домочадцев и должно обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°С. Теплообменник не должен подвергаться большим тепловым колебаниям- это предотвратит нежелательную деформацию металла и образование смолы и сажи в вашем котле. Это условие обеспечивается установкой смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла должны производиться исключительно специалистами. Установка твердотопливного котла своими руками крайне опасна, тем более, что такая установка котла, скорее всего, не будет принята пожарными. Этот материал о том, как подключить твердотопливный котел, направлен на то, чтобы ознакомить вас с темой, чтобы ваш выбор и контроль специалистов по установке были более грамотными.

Фото монтаж отопления – Минская область, г. Дзержинск

Монтаж отопления: Минск – чертеж схемы, г. Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начнем с карандашного рисунка схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS мощностью 58 кВт, буферная емкость/аккумулятор тепла S-Tank на 2000 л, расширительный бак на 300 л, Циркуляционный насос Грундфос 32-60. Кстати, как и все, клиент выбирал дымоходы для «Купить котельную».

Монтаж твердотопливного котла отопления на фото выполнен Домом котлов Бай г.Минск.

Схемы: Котел ТТ

Также такой котел способен выдерживать высокую и длительную температурную нагрузку, имеет больший срок службы.

Это связано с тем, что сжиженный газ тяжелее воздуха, и если он протечет, то пойдет вниз. Без него эксплуатация таких обогревателей просто запрещена. Устройство должно располагаться на некотором расстоянии от боковых поверхностей: не менее см от лицевой стороны и более 50 см от боковых стенок.

Включает в себя образцы различной конфигурации в зависимости от энергоносителя и функциональных особенностей аппарата. Это не устраивает многих владельцев частных домов.

Как удешевить обвязку Принципиальная схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и датчиком насадки. Но у него есть существенный недостаток – высокая стоимость.

Еще по теме: Составить смету на электрика

Подключение котла к источникам питания

Большинством моделей можно управлять с помощью удобных пультов дистанционного управления или панелей. Нарушение этого пункта сократит срок службы агрегата и приведет к ненужному загрязнению. Схема очень проста и может быть собрана в домашних условиях. При эксплуатации твердотопливного котла всегда есть риск перегрева теплоносителя, особенно на режимах, близких к максимальной мощности.

Самый простой вариант – подключить два теплогенератора параллельно через тепловой аккумулятор, который будет дополнительно выполнять функцию разделителя с низкими потерями. В противном случае повышенное давление в трубах может привести к их разрыву. Если расстояние от конька до дымохода не превышает сантиметра, то необходимо сделать выход на 50 см выше самой высокой точки. Котел подключается к системе холодного водоснабжения гибким шлангом. Устройство требует установки сразу нескольких устройств для организации циркуляции теплоносителя.

оставить отзыв

Вентиляция котельной Для нормальной работы котла котельная должна иметь систему вентиляции, причем не только вытяжную, но и приточную. Схема подачи топлива в таких котлах может быть автоматизирована, электронное управление.

После этого нужно установить котел на прочное основание с учетом всех расстояний, отрегулировать горизонтальное и вертикальное положение аппарата. После этого следует соединить трубы отопления, желательно подключение через запорную арматуру, при этом тщательно герметизируя стыки льном или сантехнической лентой. Котел подключается к системе холодного водоснабжения гибким шлангом. После этого необходимо проверить расположение колосников, заслонок, заглушек, шамотных камней. Герметичная система, теплоноситель не испаряется. Твердотопливный котел. Простая обвязка.

Совместная работа с электрокотлами

Очень часто дровяные или угольные водонагреватели становятся вторым отопительным агрегатом в котельной, где уже есть газовая или электрическая установка. Их нужно будет правильно соединить друг с другом для корректной совместной работы, чтобы один блок страховал другой. Это очень удобно, например, когда в одном из них прогорает весь уголь. Затем автоматически включается электрический или газовый водонагреватель. Типовая схема обвязки твердотопливного котла и электрического котла представлена ​​на следующем рисунке. Предполагается, что электронагреватель имеет собственный циркуляционный насос.

Схемы обвязки

Начнем с двух простых позиций:

• Первая касается устройства самого твердотопливного котла отопления. Помните – ни в одной из его моделей и модификаций вы не найдете встроенных циркуляционных насосов и расширительных баков. Они выбираются отдельно. Первый – по мощности отопительного агрегата и площади отапливаемых помещений. Второй только исходя из объема охлаждающей жидкости. Кстати, объем расширительного бачка всегда составляет 10% от общего объема используемой охлаждающей жидкости.
• Вторая позиция – это, собственно, вопрос от потребителей, считающих, что суетиться по этому поводу нет смысла. Подключение твердотопливного котла простое – через два патрубка, один из которых подключается к подающему контуру тепловой сети, а второй к ее обратному контуру.

Вторая позиция корректно ставит задачи на подключение для установщиков. Но это самая простая схема. Кстати, тот, кто решил установить твердотопливный котел своими руками, выбирает именно этот вариант подключения и обвязки. Да и зачем заморачиваться, если есть простая и эффективная схема.

Но давайте посмотрим правде в глаза. Вышеупомянутая схема обвязки не единственная. Есть и более сложные варианты, основанные на одном очень важном правиле. Кстати, это правило почти все производители твердотопливных котлов указывают в качестве предупреждения в инструкциях по эксплуатации отопительных агрегатов.

В нем указано, что температура горячей воды в обратном контуре на входе в твердотопливный котел должна быть не ниже +60С.

Почему такие жесткие ограничения?

• Во-первых, это единственный способ избежать большой разницы температур внутри теплообменника, что положительно сказывается на сроке его службы.
• Во-вторых, это единственный способ избежать конденсации влажных паров внутри топки котла. Появление даже нескольких капель воды на стенках топочной камеры приводит к образованию на стенках топки смолы. Сажа и влага имеют этот негативный эффект.

Теперь нас интересует вопрос – как сделать так, чтобы все эти процессы не возникали, и температура в обратке не опускалась ниже +60С? Есть несколько вариантов.

Первый вариант

Это самое простое, что касается сложной обвязки твердотопливных котлов. Для этого необходимо встроить в систему отопления так называемый смесительный узел. Многие могут подумать, что это не только усложняет конструкцию, но и удорожает ее. По сути, смесительный узел представляет собой обычную трубную перемычку, соединяющую два контура системы отопления – подачу и обратку. Обычно одним концом врезается в участок между циркуляционным насосом и расширительным бачком, а другим — в любую точку контура подачи.

Зачем нужна эта перемычка? Он играет роль смесителя, куда поступает горячая вода из контура подачи и уходит в обратку. Таким образом, при необходимости можно повысить температуру теплоносителя на обратном участке тепловой сети. На перемычке должен быть установлен запорный вентиль.

То есть отопление работает в штатном режиме, пока температура в обратке не начнет падать. Как только он достигает критического уровня, срабатывает система автоматики и размыкается перемычка. Если вы установили в своем доме простой твердотопливный котел без сложной системы автоматики, то вам придется самостоятельно контролировать температуру теплоносителя и вручную перемешивать среды, открывая и закрывая запорный вентиль. Поэтому установка термометра на входе в твердотопливный котел является обязательным условием.

Второй вариант

Твердотопливный котел в системе отопления
Как обычно работает простой твердотопливный котел без автоматической подачи топлива? Вы вручную загружаете в топку дрова, торф, уголь и так далее. То есть вы полностью привязаны к отопительному агрегату. Мы немного опоздали с закладкой, и можно предположить, что сразу снизили температурный режим внутри помещений дома.

Какие варианты предлагают эксперты, чтобы облегчить вашу жизнь и уменьшить зависимость? Эту проблему можно решить, установив буферный бак. Что это такое, и при чем здесь обвязка твердотопливных котлов?

Начнем с того, что буферная емкость выступает в роли аккумулятора тепловой энергии. В нем находится вода, которая нагревается от подающего контура тепловой сети. Как только в топке котла прогорит топливо, а вы этого не заметите, теплоноситель начнет терять свою температуру. Так установленный буферный бак, а точнее, горячая вода в нем, начинает отдавать свое тепло теплоносителю. Это продлевает время работы системы отопления.

Чем будет отличаться схема обвязки котла от предыдущих вариантов? Бак, установленный в контуре, делит всю систему отопления на две секции:

1. В первом стоит отопительный котел.
2. Второй содержит радиаторы системы отопления.

А теперь самое главное, что касается обвязки котла с буферной емкостью. Всем известно, что котлы ТТ сложны в управлении и регулировке. Управлять ими практически невозможно. Тем более, когда вы забываете провести точную заправку топливом. Для этого рекомендуется установить еще один смесительный узел. То есть один уже установлен на первой секции и предназначен для повышения температуры в обратном контуре системы отопления. Второй блок должен располагаться во второй секции после буферной емкости. Его назначение – снизить температуру теплоносителя в момент пиковой работы твердотопливного котла.

Что мы получим в итоге? У нас есть одна схема трубопровода, где установлен буферный резервуар. Так что в нем может быть или не быть перемычки. Все зависит от того, как часто вы добавляете топливо. Если вы владелец котла с автоматической подачей топлива в камеру сгорания, то можно обойтись и без перемычки. В общем, в этом случае можно использовать самую простую схему обвязки.

Аварийная схема

Аварийная схема подключения
Возвращаемся к позиции, что управление твердотопливными котлами является проблемой номер один. В них перегрев теплоносителя – обычное дело, поэтому все производители без исключения пытаются найти способы охладить горячую воду до того, как она начнет превращаться в пар. Что они используют? Какие методы эффективны, а какие не очень?

Рассмотрим три основных способа охлаждения теплоносителя:

1. В камеру сгорания котла устанавливаются два теплообменника, которые находятся в тесном контакте друг с другом. Один работает на подогрев теплоносителя, а второй используется как холодильник. Его входная труба подключается к водопроводной сети, а противоположная – к канализации. При необходимости понизить температуру теплоносителя нужно просто открыть вентиль на трубе подачи воды и запустить во второй теплообменник холодную воду из-под крана. Вот как это работает.
2. Схема практически та же. Но внутри первого установлен только второй теплообменник. При таком расположении снижение температуры теплоносителя происходит в несколько раз быстрее и эффективнее.
3. И последний вариант. У него нет второго теплообменника. Его патрубки – вход и выход – подсоединяются к двум трубам, которые с одной стороны подключаются к водопроводу, а с другой – к канализации. На стыке труб устанавливается вентиль, открывающий или закрывающий доступ холодной воды в систему отопления дома. Конечно, этого теплоносителя в отоплении становится больше, поэтому отводящая труба подключается к канализационной системе.

Скажем прямо – схема снижения температуры довольно странная. Но удивительно, что котлы с такой конструкцией присутствуют на рынке, и для них даже организованы сервисные центры.

Система отопления загородного дома с твердотопливным котлом. Схемы схемы отопления твердотопливного котла

В представленном материале по порядку рассмотрены все этапы создания эффективной системы отопления загородного дома с твердотопливным котлом. Начиная с выбора оборудования и расчета мощности, заканчивая монтажными схемами и правилами эксплуатации.

Содержание:

1. Выбор оптимального типа твердотопливного котла и оборудования
2. Особенности монтажа и обустройства котельной
3. Использование теплоаккумулятора и расчет его объема для твердотопливного котла
4. Различные типы и схемы трубопроводов твердотопливных котлов

Выбор оптимального типа твердотопливного котла и оборудования

На данный момент существует 4 основных типа твердотопливных котлов.

Традиционный, классический

Морально устаревшая конструкция, с крайне низким КПД – менее 60%. Требует частого обслуживания, ручной загрузки топлива от 4 до 8 раз в сутки. Главные преимущества – невысокая стоимость, высокая надежность и крайняя неприхотливость.

Котлы длительного горения

Их технология была разработана еще в 70-х годах прошлого века и доведена до логического завершения с использованием современных средств регулирования температуры.

Наличие насосов принудительной циркуляции делает эту систему чуть более эффективной, чем классическая, но энергозависимой. Не вдаваясь в особенности процесса горения, отметим, что загрузка топлива в котел длительного горения может происходить исключительно циклично – это неэкономично при частых перепадах температуры и очень неудобно в обслуживании. В сочетании со сложной схемой обвязки и целым перечнем ограничений при растопке эта машина очень сложна в эксплуатации.

Пиролизные котлы

Относительно новый тип. Принцип теплоснабжения основан на сжигании пиролизного газа, который выделяется после термической обработки топлива. Производители регламентируют КПД таких котлов более 90%, что является всего лишь рекламным трюком. При таком расчете КПД учитывается энергия, затрачиваемая на процесс пиролиза.

Пиролиз — процесс разложения древесины при нагревании без доступа воздуха, сопровождающийся выделением горючего газа.

Реальный КДП, технически совершенная модель данного типа котла не превышает 75-80%. И это с учетом идеальных условий эксплуатации, а значит влажность топлива не более 10%. При повышении влажности эффективность полезного тепла быстро рассеивается. В процессе эксплуатации возникают дополнительные риски. Наибольшим является потенциальный поток пиролизного газа. При систематической загрузке аппарата топливом повышенной влажности камера газогенератора быстро прогорает. Для предотвращения этого рекомендуется футеровку топки котла перед каждым отопительным сезоном.

Пеллетный тип

Самый технологичный котел на твердом топливе, который вы можете выбрать. Включает в себя комплекс систем управления, автоматизации процессов и безопасности. На данный момент такое оборудование самое дорогое, но самое технологичное:

• высокий КПД – 85-90%;
• полная автоматизация процесса загрузки топливных пеллет;
• гибкая система управления температурным режимом в помещениях;
• высокая степень безопасности при эксплуатации.

Устройство и технические характеристики пеллетного котла:

1. Бункер для пеллет;
2. Пеллетный шнек;
3. Двигатель шнека;
4. Трубка подачи топлива в горелку;
5. ТРК к горелке;

6. Электроочиститель золы;
7. Теплообменник – тройной проход высокотемпературных газов дает высокий КПД;
8. Панель управления;
9. Окна контроля наличия топливных пеллет в бункере.

Принципиальная схема работы котла отопления на пеллетах.

Топливные гранулы, используемые в качестве топлива в этих котлах.

В свою очередь пеллетные котлы можно разделить на три типа, по типу строения основного элемента камеры сгорания.

Горелка факела

Это наименее экономичная технология, используемая в этом типе оборудования. Сгорание топлива происходит в воздушном потоке, создаваемом вентилятором, при температуре до 1200 ⁰ C. Отличительной особенностью данной технологии является универсальность и простота качества топлива.


При выборе данного типа горелки необходимо убедиться в наличии дополнительной дозирующей камеры (выделена на рисунке) с отсечным клапаном, предотвращающим обратное горение. Это сделает процесс подачи пеллет более экономичным и безопасным.

Решетка

При этом способе топливные гранулы подаются в накопительный бункер, а оттуда под собственным весом высыпаются на решетку. Внизу нагнетается воздух, поддерживающий горение. Колосники могут быть стационарными и мобильными. Последние используются для сжигания топлива крупных фракций с высокой зольностью.


Камера сгорания, выделен клапан подачи пеллет.

Решетка, также монтируется в конический лоток.

Ретортные горелки

Стальная или чугунная чаша, в которой происходит горение. Гранулы подаются по желобу снизу специальным загрузочным шнеком. Таким же образом подается первичный воздух для горения. Вторичный воздух для управления и интенсификации процесса подается через отверстия в реторте.

Видео: Подача пеллет в ретортную горелку

Дополнительное оборудование для котла

Практически все современные модели в стандартной комплектации имеют следующие функции:

1. Автоматический розжиг

– оптимально использование высокотемпературного фена в термозащищенном отказоустойчивом корпусе. Также используются металлические или керамические ТЭНы, но они менее долговечны. Электродный метод очень чувствителен к влажности гранул.

2. Управление системой . В основном используются различные типы термостатов для контроля температуры теплоносителя и лямбда-зондов, определяющих количество остаточного кислорода в дымовых газах. Оба датчика контролируют мощность вентилятора, нагнетающего воздух в топку.

Выбор наиболее эффективной модели

Перед выбором твердотопливного котла необходимо определить его мощность и технические критерии, которым он должен соответствовать, а именно:

№1. Акт адаптации всех котлоагрегатов для эксплуатации на территории РФ.

№2. Наличие нескольких режимов работы с разными видами пеллет.

№3. Возможность использования другого вида топлива.

№4. Уровень требований к качеству топлива;

№5. Наличие горячей воды и возможность включения экономичного «летнего» режима работы;

№6. Надежность длительной непрерывной работы в автономном режиме;

№7. Воспроизводимый уровень шума в различных режимах работы:

• стандартное отопление;
• усиленное отопление горячей водой;
• пусковое зажигание;
• подача топливных пеллет из внутреннего и внешнего бункера;

#8. Возможность подключения внешнего дополнительного управления;

№9. Масштабный контроль температурного режима помещений;

№10. Доступ и размер урны для золы;

№11. Наличие систем безопасности

• регулятор обратной тяги;
• контроль перегрева охлаждающей жидкости;
• автоматическая система аварийного отключения и пожаротушения.

Правила установки и обустройства котельной

Для удобной эксплуатации установку твердотопливного пеллетного котла необходимо производить в просторном помещении. При его размещении необходимо соблюдать параметры технологических отступов от стен и других поверхностей, которые указаны в паспорте изделия.

На практике были случаи, когда после полугода эксплуатации обнаруживалось невозможность открыть зольник для его очистки.

Основным критерием пригодности помещения является хорошая естественная или принудительная вентиляция и правильно устроенный дымоход. Наиболее часто используемые схемы устройства дымохода вы можете увидеть ниже:



Схема А и Б устройства дымохода в доме. В качестве вытяжного канала используются вентиляционные шахты, устроенные в тощей стене. Эти каналы должны быть изолированы от основной системы естественной вентиляции дома.

Схема Б – вынос дымовой трубы из котельной, расположенной в подвале.

Схемы Д и Д – устройство наружного дымохода от специально построенной котельной или жилого дома.

Во всех вариантах устройства дымохода необходимо установить:

• искрогаситель на дымоход;
• муфта герметизация переходная в котельную;
• дренажное устройство.

Рекомендуется установка твердотопливного котла на подушку фундамента с теплоизоляционным слоем. В помещении необходимо установить специальный газоанализатор, если он не входит в стандартную комплектацию покупаемой модели.

Правила установки бункера для пеллет

Помимо встроенного бункера, который имеет небольшой объем и должен часто заполняться топливом, многие владельцы подключают к системе внешний бункер большой емкости.

Для хранения пеллет подходят любые емкости, главное условие – герметичность конструкции, если она находится вне отапливаемого помещения. При выборе объема бункера необходимо исходить из стандарта; На 1 тонну пеллет уходит до 2 м3. высота конструкции не критична.

Есть мнение, что в высокой таре дробятся нижние слои гранул, это неверно. Качественные топливные пеллеты выдерживают довольно большое давление.

Контейнер должен располагаться не далее 12 м от котла. Допускается усложненная конструкция шнека или применение перегрузочных бункеров приводов, но при этом необходимо использовать исключительно качественное топливо. В противном случае пыль, попадая в топку в больших количествах, снизит КПД и может повредить механизмы подачи и дозирования котла.

В нижней части конуса бункера, под выходом топливозаборника, необходимо предусмотреть ревизию для систематического удаления пыли. Если конус имеет небольшую площадь поперечного сечения, масса сжатых под давлением гранул висит. В этом случае рекомендуется установить специальное устройство «шнековая мешалка».

Бункер подключен к котлу.

Использование теплоаккумулятора и расчет его объема для твердотопливного котла

При использовании мощных отопительных приборов возможен перегрев теплоносителя. И хотя современные модели имеют совершенную автоматику, предотвращающую подобные ситуации, целесообразно использовать специальные теплоаккумулирующие устройства.

Аккумуляторы тепла выполняют следующие функции:

• автоматическое регулирование распределения нагретого теплоносителя по системе;
• использование в качестве буфера теплообменника при создании гибридных систем отопления с несколькими типами отопительных приборов;
• некоторые модели могут служить водогрейным котлом; повысить КПД котла за счет уменьшения количества регулировок тяги.

Таблица расчета объема теплоаккумулятора твердотопливного котла

Теплоемкость (л)	Время нагрева воды (ч) при мощности котла (кВт)
	20	25	30	35	40	15	50	55	60
500	1,2	0,9	0,8	0,7	0,6	0,5	0,5	0,4	0,4
1000	2,3	1,9	1,6	1,3	1,2	1,0	0,9	0,8	0,8
1200	2,8	2,2	1,9	1,6	1,4	1,2	1,1	1,1	0,9
1500	3,5	2,8	2,3	2,0	1,7	1,6	1,4	1,3	1,2
1800	4,2	3,4	2,8	2,4	2,1	1,9	1,7	1,5	1,4
2000	4,7	3,7	3,1	2,7	2,3	2,1	1,9	1,7	1,6
2400	5,6	4,5	3,7	3,2	2,8	2,5	2,2	2,0	1,9
3000	7,0	5,6	4,7	4,0	3,5	3,1	2,8	2,5	2,3
3500	8,1	6,5	5,4	4,7	4,1	3,6	3,3	3,0	2,7
4000	9,3	7,4	6,2	5,3	4,7	4,1	3,7	3,4	3,1
4500	10,5	8,4	7,0	6,0	5,2	4,7	4,2	3,8	3,5
	Зеленым цветом обозначены оптимальные объемы для соответствующих мощностей котлов.

Различные типы и схемы обвязки твердотопливного котла

Существует множество способов подключения котла и сопутствующего оборудования к общей системе отопления дома. Рассмотрим самые распространенные из них.

Накопительный бак работает как бойлер ГВС

Конструкция накопительного бака представляет собой спираль, расположенную внутри теплоаккумулятора. Находящийся внутри горячий теплоноситель нагревает проточную воду контура горячего водоснабжения. В случае прогорания и отключения котла аккумулятор тепла позволяет поддерживать приемлемую температуру в помещении, до 2-х суток. При условии, что функция ГВС не используется.

Устройство автоматического термосмесительного используется для контроля забора и температуры теплоносителя:

1. Шаровой кран;
2. Термометр;
3. Насос.

Устройство также оснащено обратным клапаном, аварийным автоматическим клапаном естественной циркуляции (на случай отключения электроэнергии), встроенным термовентилятором и штуцером.

Принцип работы устройства следующий. При достижении теплоносителем определенной температуры (780С) термоклапан открывает подачу воды от привода. Температуру поддерживают на заданном уровне, регулируя сечение обратного прохода от системы центрального отопления к байпасному каналу.

Схема подключения твердотопливного котла к теплоаккумулятору двойного назначения:

1. Группа безопасности;
2. Бак для хранения тепла;
3. Термосмеситель;

4. Расширительный бак мембранного типа;
5. Система подпитки клапана;
6. Циркуляционный насос системы отопления;

7. Радиаторы
8. Смесительный трехходовой клапан;
9. Обратный клапан;
10. Циркуляционный насос ГВС.

Подключение теплоаккумулятора и отдельного бойлера ГВС

Объем котла для пассивного нагрева системы ГВС зависит от количества потребителей и мощности используемого оборудования. При обвязке пеллетных котлов не рекомендуется использовать полипропиленовые материалы и конструкции. Температура на выходе теплообменника при пиковых нагрузках часто превышает показатели труб из полимерных материалов.

Использование твердотопливного котла с отдельным водогрейным котлом:

1. Котел.
2. Группа безопасности.
3. Расширительный мембранный бак.

4. Циркуляционный насос.
5. Ручной трехходовой смеситель.
6. Система подпитки клапана.

7. Радиатор.
8. Водогрейный бойлер косвенного нагрева.
9. Термоаккумулятор.

Параллельное подключение двух котлов отопления

Чтобы продлить срок службы и равномерно распределить используемые ресурсы, часто пользователи объединяют два разных типа источников тепла в единую схему теплоснабжения.
