основные типы и сферы их применения

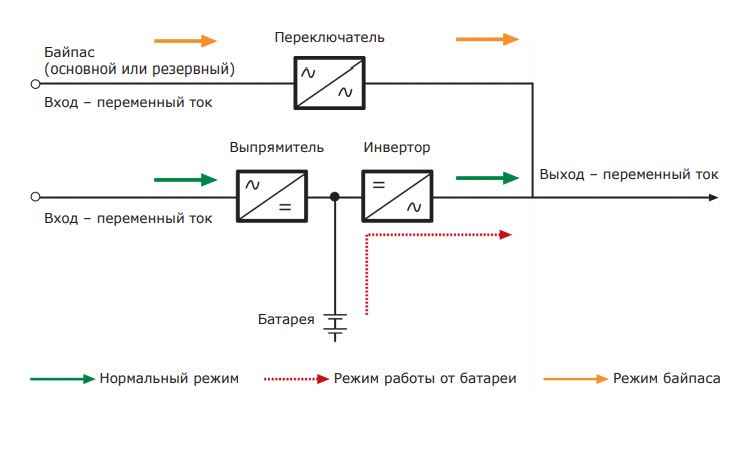

Байпас – это режим питания нагрузки сетевым напряжением в обход основной схемы системы бесперебойного питания (СБП). Например, в обход ИБП, стабилизатора или дизель-генератора. Этот режим реализуется построением схемы байпас, поэтому саму эту обходную защитную линию (цепь) и её сопутствующие коммутационные устройства часто и называют байпас.

Схема байпас строго рекомендуется к применению для повышения защищенности оборудования и безопасности его эксплуатации.



Схемы байпас по способу коммутации

Механический способ
Коммутация цепей байпас осуществляется с помощью разъёмов, переключателей, рубильников, контакторов и др. устройств. Напряжение подается со входа на выход непосредственно по электрическому проводнику. Одинаково распространены как внутренние, так и внешние цепи байпас. Чаще под механическим способом подразумевают ручной метод переключения.

Электронный способ
Коммутация цепей производится посредством электронных ключей (транзисторных, тиристорных и др. ), контролируемых как оператором, так и автоматически с помощью управляющих устройств. Напряжение подается со входа на выход через ключевой полупроводниковый элемент. Данные электронные схемы байпас могут быть реализованы на стандартных блоках: статических электронных АВР (STS – Static Transfer Switch). Данное оборудование может выть выполнено в виде отдельных блоков, так и быть составной часть других устройств (например, ИБП). Приведенные ниже примеры некоторых схем также могут быть реализованы с помощью электронных коммутирующих устройств.

Автоматический
Автоматической называется схема, которая осуществляет переход в режим байпас без присутствия человека, например, при перегрузке или аварии основного оборудования СБП. Такие схемы могут быть реализованы на стандартных блоках: контакторных АВР, статических электронных АВР (STS – Static Transfer Switch). Данное оборудование может быть выполнено как в виде отдельных блоков, так и быть составной часть других устройств (например, большинство ИБП имеют встроенный байпас который автоматически активируется при аварии или перегрузке). Приведенные ниже примеры некоторых схем могут быть реализованы как автоматические байпасы с помощью электромеханических (контакторных) и электронных (тиристоры, семисторы) коммутирующих устройств.

Ручной способ
Под ручным байпасом обычно имеется в виду механический рубильник или реверсивный переключатель (или несколько рубильников / переключателей), который осуществляет ручной перевод системы в байпас. Электронный байпас также может быть ручным, например, управляемый вручную кнопочным переключателем. Наиболее часто под ручным способом подразумевается механический коммутатор.



Далее представлены примеры некоторых схемы механических внешних байпасов. Главной задачей цепей байпас является полное выведение системы бесперебойного питания (СБП), источника бесперебойного питания (ИБП), дизель-генераторной установки (ДГУ) или стабилизатора напряжения из основной силовой линии для последующего ремонта, профилактического обслуживания или замены. При этом полезная нагрузка питается от сети.



Примеры наиболее часто используемых схем байпас

Тип 1. Самый распространенный вариант, применяемый в промышленных системах.

• Нулевое время переключения на байпас и обратно.
• Требует соблюдения правил переключения байпас-СБП (в момент перехода, ИБП должен находиться в электронном байпасе и др.).
• Подключение дополнительных сигнальных линий (СБП-устр. коммутации) обеспечивает безопасность.
• Используется в параллельных системах ИБП с децентрализованными внутренними электронными байпасами.



Тип 2. Вариант широко используемый в маломощных системах.

• Ненулевое время переключения.
• Безопасность.



Тип 3,4,6. Наиболее распространенные варианты байпасных схем для систем малой мощности. Самым оптимальным из них является тип 6.

• Ненулевое время переключения.
• Безопасность



Тип 5. Пример ошибочного байпаса. Ошибка – те же элементы что в безопасном типе 6 но байпас является опасным (одновременное замыкание байпасной линии и вых. автомата ведёт к подаче сетевого напряжение на выход СБП и к повреждению ИБП или стабилизатора).



Замечания по фазности байпасных схем

Замечание 1. Все приведённые выше схемы байпасов могут быть как однофазными (все коммутационные устройства 1-фазные / 1-полюсные) или трёхфазными (все коммутационные устройства 3-фазные / 3-полюсные). Фазность выбирается соответственно фазности защищаемого оборудования. В обоих случаях нейтраль проходит без разрыва в системе, земля проходит без разрыва в системе.

Замечание 2. В специальных случаях допускаются байпасы с разрывом нейтрали то есть используются коммутационные устройства разрывающие нейтраль (2-полюсные для 1-фазного байпаса и 4-хполюсные для 3-хфазного байпаса).

Без необходимости этого делать не рекомендуется. Земля проходит без разрыва в системе.



Система Байпас является очень важной, ответственной, повышающей надёжность и безопасность систем энергоснабжения и поэтому применяется в широком диапазоне мощностей и типов систем. Ниже показан спектр применения Байпасов – от Байпаса одиночного ИБП до Байпаса высоковольтной подстанции HVDC.



Рубильник Bypass одиночного ИБП

Байпас высоковольтной подстанции HVDC



5 байпасы

Замечание 1: Все приведённые выше схемы байпасов могут быть как однофазными (все коммутационные устройства 1фазные(1полюсные)) или трёхфазными (все коммутационные устройства 3фазные(3полюсные)). Фазность выбирается соответственно фазности защищаемого оборудования.

В обоих случаях Нейтраль проходит без разрыва в системе, Земля проходит без разрыва в системе.

Замечание 2: В специальных случаях допускаются Байпасы с разрывом нейтрали тоесть используются коммутационные устройства разрывающие нейтраль (2полюсные для 1фазного Байпаса и 4хполюсные для 3хфазного Байпаса). Без необходимости этого делать не рекомендуется. Земля проходит без разрыва в системе.

Добавить комментарий

Байпас в электрике, что это?

Если вам встретился термин байпас (bypass) в электрике, например так обозначен один из режимов работы оборудования, схема подключения или управления, а вы не знаете что это такое и для чего используется –

это статья для вас.

Понятие байпас заимствовано из английского языка, в котором есть соответствующий технический термин “bypass”, дословно переводящийся как: обход или обвод. Что достаточно точно описывает принцип действия данного режима работы или схемы подключения.

Эффективнее всего суть байпаса в электрике можно описать на простом примере в схеме освещения:

Представьте простейшую схему подключения светильника в комнате через одноклавишный выключатель

В схеме участвуют два проводника:

– нулевой, идущий к лампе напрямую от электрического щита;

– фазный, подключенный к лампе через выключатель;

Фаза идёт к выключателю, соответственно, в зависимости от положения клавиши – замкнуты его контакты или нет, ток прерывается или поступает к лампе.

Теперь представьте, что выключатель сломался. Вы не можете управлять освещением и оперативно заменить выключатель, но свет в комнате вам необходим.

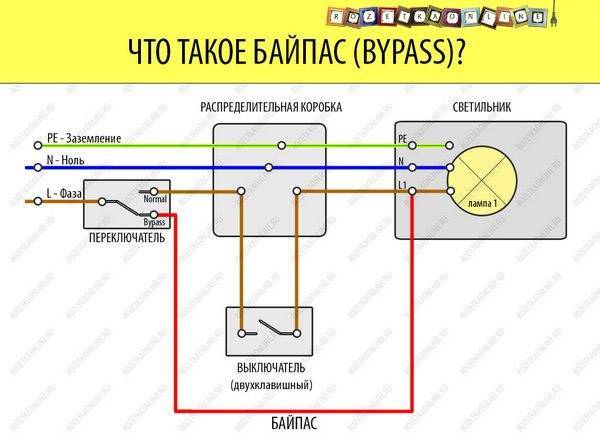

В таких случаях и применяется система байпас. К лампе пробрасывается дополнительный фазный провод от электрощита. Он идёт, минуя любые дополнительные коммутационные устройства, не заходя в выключатель.

В электрощите, соответственно, оба эти фазных проводника, один идущий через выключатель, а другой, идущий напрямую – байпас, подключены через переключатель.

В случае поломки выключателя, вы переключаете режим работы освещения – выбирая bypass и лампа светит, а вы можете сосредоточится на ремонте выключателя.
Байпас это в прямом смысле обход, при нем коммутация происходит минуя все элементы оборудования, напрямую.

Конечно, в схеме освещения применять байпас чаще всего нецелесообразно,

это был лишь наиболее наглядный и понятный пример, который описывает принцип действия такого режима работы.

Режим Байпас встречается в различном электрооборудовании, которое трансформирует или стабилизирует ток, а также коммутирует электрические цепи.

Так, например, практически каждый стабилизатор напряжения имеет режим работы байпас. Включая его вы пропускаете, обходите всю начинку устройства, и передаёте электрический ток с входных клемм на выходные без изменения.

Аналогично действует режим работы bypass в ИБП – Источнике, бесперебойного Питания. Электрический ток поступает к потребителям обходя все встроенные системы защиты, стабилизации и накопления энергии.

Теперь, я думаю, вы поняли что такое байпас в электрике. Но это ещё не все, ведь этот термин, применимо к другим системам, означает тоже самое. Так, например, в сантехнике, при подключении радиатора отопления и делая перемычку, которая позволяет циркулировать воде в системе минуя батарею – вы реализуете тот же байпас.

А где встретился байпас вам? Пишите в комментариях к статье, особенно если не смогли разобраться, что значит это в вашем случае. Кроме того, как всегда приветствуются любые вопросы по теме и не только, замечания или дополнения.

Схемы подключения True Bypass — stinkfoot.se

23 августа 2014 г. 30 ноября 2018 г. от Andreas Комментарий stängt

Существует множество схем проводки для истинного байпаса, и, конечно же, некоторые из них есть на этих страницах. Но они несколько отличаются — иногда это связано с тем, что используется другой стиль проводки, а иногда это связано с тем, что для конкретной педали требуется особый стиль проводки.

Я также иногда перемещаю вещи, чтобы они подходили к конкретной педали (например, если перенос заземления на другую сторону упростит установку). Конечно, все это может сбивать с толку, даже если вы просто просматриваете этот сайт в поисках информации, и, поскольку я начал получать запросы на схемы основных стилей разводки истинного байпаса, я решил создать страницу только для этого. Но прежде чем мы углубимся в проводку, давайте взглянем на скромные переключатели, которые мы будем использовать.

---

Переключатель

Для базовой проводки с настоящим байпасом вам понадобится переключатель DPDT (двухполюсный, на два направления). По сути, это два переключателя SPDT (однополюсный, двухпозиционный), расположенные рядом. Позже мы также углубимся в переключатели 3PDT (ага, тройной полюс, двойной ход), которые, конечно же, представляют собой три переключателя SPDT, работающих в унисон.

Все эти выключатели с фиксацией (вкл./вкл.) и работают, соединяя полюс (центральный выступ, 2 или 5 на рис. ) с любым из ходов (внешние выступы, 1/3 или 4/6 на рис.). рис.). Когда вы нажимаете переключатель, соединение меняется, поэтому, если у вас были подключены 1-2 и 4-5, новые соединения будут 2-3 и 5-6.

---

Базовый истинный байпас

Это истинный байпас в его самой базовой форме. Вооружившись знаниями, которые вы только что узнали, мы можем видеть, что сигнал входит и выходит из переключателя на полюсах (средние выступы). В этом случае переключатель либо позволяет сигналу просто перейти на выходную сторону и на выходной разъем (bypass), либо пройти через схему эффектов перед отправкой на выходной разъем (активный).

---

Лучший истинный байпас

Базовая разводка не лишена недостатков. Самый большой из них заключается в том, что когда вы переходите в режим обхода, вход схемы просто отключается, оставаясь висящим, как если бы вы случайно отключили гитарный кабель. Это может создать «удар» или «хлопок», когда вы нажимаете переключатель, чтобы включить эффект. Может помочь добавление подтягивающего резистора к входу схемы (он притягивает вход к земле при отключении), и в некоторых схемах он уже есть. Но вы также можете бороться с этим, просто немного изменив стиль проводки. Эта проводка закорачивает вход цепи на землю в байпасе. По сравнению с отключением гитарного кабеля (как упоминалось ранее) это больше похоже на отключение громкости гитары. И именно поэтому я всегда использую проводку с заземлением ввода 🙂

---

Истинный байпас со светодиодом

До этого момента мы использовали переключатели DPDT (двухполюсные, на два направления) для нашей проводки. Если вы хотите также иметь светодиод включения / выключения, вам нужно добавить третий ряд выступов (третий полюс с двумя бросками), чтобы сделать это. Так вот! В основном это проводка «лучшего истинного байпаса», описанная выше, но с дополнительной перемычкой для использования заземления как для приглушения входа цепи (в байпасе), так и для замыкания цепи для светодиода (в активном состоянии).

R1 — токоограничивающий резистор для светодиода. Я использую настолько большой резистор, насколько мне это может сойти с рук, как для ограничения потребляемого тока (экономит батарею), так и для риска «ударов» при переключении. Для этого, очевидно, чем ярче светодиод, тем лучше. Я использую сверхъяркие светодиоды (в диапазоне 8.000-10.000 мкд) с резисторами от 4,7К до 8,2К. Таким образом, я получу достаточную яркость при минимальном потреблении тока.

В то время как переключатели DPDT легко ориентировать в соответствии со схемами подключения (поскольку они имеют два ряда по три наконечника), переключатель 3PDT отличается. Так как он симметричный (выводы 3х3), его можно случайно повернуть на 90 градусов, что означает, что проводка вообще не будет работать. Все мои схемы подключения 3PDT предполагают, что переключатель ориентирован так, что отверстия в наконечниках совпадают с севером и югом. На картинке справа показана настоящая вещь в этой ориентации. Кусок провода, проходящий через крайний левый ряд наконечников, приведен только для иллюстрации — если вы можете провести провод таким же образом, вы знаете, что ваш переключатель ориентирован правильно по отношению к схемам на этой странице.

И да, схема подключения 3PDT, найденная на странице Crybaby wah LED, не полностью соответствует той, что на этой странице. Это связано с тем, что для Crybaby мне пришлось отделить сигнальную землю от земли/минуса для светодиода, чтобы остановить «стук» при включении/выключении педали. Для большинства других педалей у меня не было необходимости делать это, поэтому общая проводка 3PDT на этой странице имеет один провод заземления.

---

Буферы Boss хороши?

Создание соединительной коробки для педалборда

Байпасные системы, электрические схемы

Поиск

сок после:

Самые последние

Категории

Много вариантов переключения обхода | General Guitar Gadgets

Различные варианты обходных переключателей

Существует множество вариантов проводки обходного переключателя и подключения питания педали. Мы попытаемся охватить эти варианты на этой странице. Давайте начнем с подключения питания к вашей педали. Наиболее распространенные подключения питания для стомпбоксов описаны в этой статье о переключении питания. Пожалуйста, прочитайте статью.

---

Подключение питания

Вот схема простого подключения аккумулятора. Обратите внимание, что « B1 » на схеме — это разъем аккумулятора (аккумуляторная защелка), из которого выходит красно-черный провод. К нему прикручена батарейка на 9 вольт.

• Схема подключения питания от батареи

Вот схема подключения для вариантов питания от батареи или постоянного тока:

• Схема подключения питания от батареи или постоянного тока

---

Переключение на байпас (ненастоящий байпас)

Простейшей формой переключения на байпас является ненастоящее переключение на байпас с помощью переключателя SPDT. Это использовалось во многих старых стомпбоксах, потому что ножные переключатели SPDT раньше были дешевле, чем ножные переключатели DPDT или 3PDT.

• Неправильный байпас с незашунтированным входом цепи
• Non True Bypass с нешунтированным выходом цепи

Для добавления светодиода к неправильному переключению обхода требуется переключатель DPDT. Опять же, вход или выход останутся на пути сигнала, в зависимости от того, как вы его подключите. Обратите внимание, что некоторые разработчики помещают входной буфер за пределы обхода, чтобы буфер все время находился в вашем сигнале и «подсасывание тона» было бы минимальным. Пример буфера в схеме стомпбокса с ненастоящим байпасом можно увидеть на оригинальной схеме Blues Breaker и на всех схемах педалей Boss и Ibanez.

• Неправильный байпас со светодиодом, вход цепи не шунтирован
• Non True Bypass со светодиодным индикатором, выход цепи не зашунтирован

---

Истинный байпас

В самой простой форме истинного байпаса используется переключатель DPDT. Вот два варианта истинного обхода DPDT.

• Стандартное переключение True Bypass
• Истинный байпас с заземлением входа цепи



Можно получить истинное обходное переключение со светодиодом, если вы используете какое-либо электронное переключение для светодиодного индикатора. Эта статья с сайта GEOFEX объясняет, как это делается. Вот схема подключения переключателя Millenium 1.

• GEOFEX Millenium 1 True Bypass

---

True Bypass с переключателем 3PDT

Ниже приведена информация о переключении True Bypass со светодиодным индикатором с использованием переключателя 3PDT. Вот несколько вариантов переключения 3PDT.

• Истинный байпас/светодиодный индикатор только для батареи
• Истинный байпас/светодиодный индикатор Гнездо постоянного тока
• Истинный байпас/светодиодный индикатор только для батареи, вход заземлен
• Истинный байпас/светодиодный индикатор Гнездо постоянного тока, вход заземлен

Обратите внимание, что R1 на этих схемах является «ограничивающим ток» резистором для светодиода. Значение этого резистора будет варьироваться в зависимости от типа используемого светодиода и от того, насколько ярким должен быть светодиод. Значение R1 обычно составляет от 1k до 8k2, обычно 4k7.

---

Цепи положительного заземления переключателя 3PDT

Вот несколько вариантов подключения цепей положительного заземления PNP с переключателем 3PDT. Основную информацию об этом можно найти в статье о переключении питания.

• Истинный байпас/светодиодный индикатор Гнездо постоянного тока Для цепи положительного заземления PNP с источником питания с отрицательным наконечником
• Истинный байпас/светодиодный индикатор Заземление входного разъема постоянного тока Для цепи положительного заземления PNP Это проводка, используемая в большинстве педалей General Guitar Gadgets с положительным заземлением.

Проводка полнотонового типа

• Истинный байпас/светодиодный индикатор Гнездо постоянного тока Для цепи положительного заземления PNP с источником питания с положительным наконечником . Так сделаны педали Fulltone PNP. Компания General Guitar Gadgets не рекомендует эту проводку с положительным наконечником , так как вам нужно будет, чтобы на стене болталась бородавка с положительным наконечником, и она в конечном итоге будет подключена к одному из ваших педалей с отрицательным наконечником и может привести к некоторому повреждению. Это неизбежно!

---

Переключение обхода мультиэффектов

Вот схема переключения с 2 эффектами в одном блоке с использованием 3PDT и светодиодных индикаторов

• Два эффекта в одном корпусе, каждый с True Bypass/светодиодными индикаторами Разъем постоянного тока, входы заземлены
• Два эффекта в одной коробке, 2-й эффект сложен внутри 1-го эффекта, настоящий байпас
• Два эффекта в одной коробке, 1-й эффект сложен внутри 2-го эффекта с истинным байпасом

---

Как использовать эти диаграммы

Теперь, когда мы рассмотрели большинство вариантов. Давайте посмотрим, как использовать эти диаграммы в проектах на этом сайте. Вот шаги, которые нужно предпринять:

1. Распечатайте схему переключения, которую вы хотите использовать в своем проекте.
2. Распечатайте схему подключения для проекта, который вы строите.
3. Определите вход печатной платы и выход печатной платы для печатной платы проекта.
