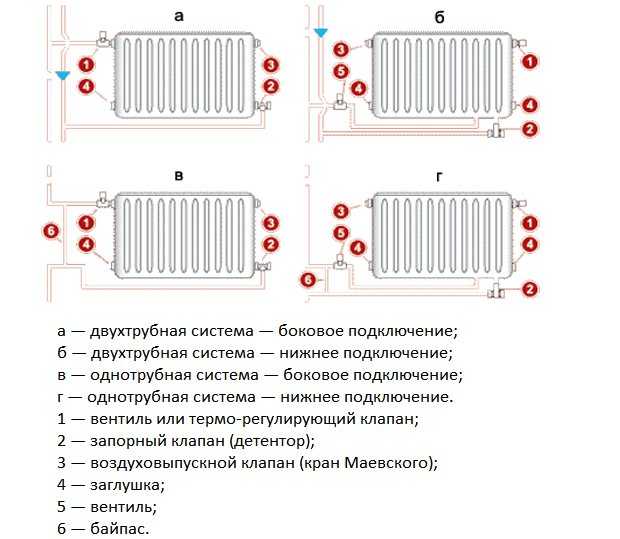

Схема подключения батарей отопления при условии замены радиаторов.

Замена отопительных радиаторов на новые наиболее актуальна в панельных домостроениях, где устанавливались конвекторы – металлические трубы с множеством пластин. Они имеют малую мощность, что в сочетании с невысокой температурой теплоносителя не позволяет в достаточной мере обогреть жилые помещения.

В последнее время замена радиаторов зачастую бывает вызвана чисто эстетическими соображениями, поскольку современные модели отопительных приборов обладают великолепным внешним видом и способны дополнить дизайнерское решение оформления помещения. (См. также: Как соединить батарею отопления)

Технология процесса замены радиаторов

В большинстве случаев схема подключения батарей отопления является стандартной и включает в себя следующие технологические операции:

— демонтаж старого отопительного прибора;

— монтаж нового радиатора;

— нарезание резьб на стояке;

— подсоединение радиатора к стояку.

Радиаторы могут быть подключены с применением металлопластиковых, полипропиленовых труб, труб металлических на сгонах и с помощью сварки.

Для удобства вместо шаровых кранов можно установить радиаторные краны, с помощью которых можно регулировать теплоотдачу радиатора вручную, а можно приобрести краны с термостатическими головками, предназначенные для автоматической регулировки. (См. также: Монтаж отопления своими руками)

Как правильно установить радиаторы

Радиатор необходимо устанавливать на три кронштейна: два вверху, одно внизу. Если радиатор имеет более 12 секций, то кронштейнов вверху должно быть три. Устанавливать прибор нужно на расстоянии не менее 120 мм от поверхности пола и не менее 100 мм от низа подоконника. От стены он должен отстоять на расстоянии не менее 20 мм.

При подключении приборов с помощью отводящих труб не допускается перегиб нижней трубы вверх, а верхней вниз. Первая ошибка может стать причиной завоздушивания в трубе, а вторая – наличия постоянной воздушной пробки в самом радиаторе.

При наличии протяженного радиатора – более 12 секций, целесообразно выполнять диагональное подключение во избежание неравномерного прогрева прибора. (См. также: Способы подключения радиаторов отопления)

Для уменьшения количества тепла, уходящего через стенку, рекомендуется за радиатором клеить фольгированный экран.

Если вы хотите поставить батарею на балконе, чтобы сделать его теплым, необходимо заменить старую батарею и поставить ее на ту же стену, но с противоположной стороны.

При соединении комнаты с балконом старый радиатор демонтируется и устанавливается под окном.

Расчет секций для комнаты

Теплоотдача радиаторов, изготовленных из различных материалов, и даже из одного материала, но разными производителями, отличается. Поэтому напрямую их сравнивать не получится. (См. также: Как правильно установить радиатор отопления)

Для климата, в котором не бывает экстремально низких температур, можно считать, что с помощью одной секции алюминиевого радиатора можно отопить 2 м² помещения в комнате со стандартными потолками. Для биметаллических радиаторов этот показатель равен 1,5. Например, в комнату, площадь которой равна 20м², нужно поставить 10 алюминиевых секций или 13 биметаллических.

Если температура теплоносителя не слишком высокая, то целесообразно добавить еще две секции. На 20-25% необходимо добавлять количества рассчитанных секций в случаях, если комната угловая, торцевая, с повышенной влажностью и потолками выше 2,5 м.

От выбора типа радиатора, правильного монтажа и расчета необходимой мощности зависит тепло и комфорт вашего дома. (См. также: Подсоединяем радиатор к системе отопления)

Как может быть устроена схема подключения батарей отопления в частном доме

Об использовании отопительных схем в частных домах рекомендуют задумываться после выбора и покупки газового котла, открытия доступа к магистральному газу.

Трубы как раз устанавливаются одновременно с газовыми котлами.

От этого зависит, как потом будет устроена схема подключения батарей отопления в частном доме.

Содержание:

• 1 Нормы монтажа
• 2 Какой бывает разводка труб
  • 2.1 Однотрубный вариант
  • 2.2 О двухтрубном варианте
  • 2.3 О седельных и нижних схемах
  • 2.4 Особенности односторонней схемы
• 3 Перекрёстные или диагональные схемы
• 4 Монтаж оборудования. Как он зависит от циркуляции теплоносителей
• 5 Отопительные схемы
• 6 Как быть с дымоходами
• 7 Монтаж батарей отопления: основные этапы

Нормы монтажа

Лучше познакомиться с действующими правилами до того, как сделать выбор в пользу тех или иных устройств. Это поможет потратить как можно меньше сил и времени на обустройство работающей системы:

• Минимум 2-сантиметровое расстояние между стеной и задними стенками на панелях.
• 8-10 сантиметрам должен быть равен промежуток, начиная с верхней части радиатора, и заканчивая подоконником.
• 10-12 сантиметров – минимум расстояния от низа батареи до пола.

В приборах теплоотдача становится меньшей, если не соблюдать указанные нормы. Уменьшается вероятность того, что работа будет бесперебойной. И перестаёт быть эффективной сама схема подключения батарей отопления в частном доме от газового котла.

У радиаторов обязательно должна присутствовать функция регулировки. Она бывает автоматической, либо ручной. Потому комплекты снабжаются теплорегуляторами. Благодаря которым внутри помещений легче поддерживается оптимальный уровень по температуре.

Какой бывает разводка труб

При подключениях пользуются двухтрубными, либо однотрубными схемами.

Схемы разводки однотрубной

Однотрубный вариант

Незаменимое решение для домов, где этажей достаточно много. Движение горячей воды организовано через радиаторные пути, сверху к части, расположенной внизу.

К этажам вверху идёт с помощью трубы подающего типа. Затем идёт движение в сторону отопительного котла, с постепенным снижением температуры. Циркуляция теплоносителя в таких случаях часто бывает естественной.

Система обладает такими достоинствами:

• Используется только одна труба, что делает внешний вид более привлекательным.
• Конструкцию можно установить в разных помещениях, вне зависимости от планировки.
• Система совместима с тёплыми полами и радиаторами различных моделей.
• Простой монтаж.
• Невысокая материалоёмкость, стоимость.

Но есть и некоторые недостатки, которые кому-то покажутся весьма серьёзными.

• Носитель тепла должен всё время поддерживать высокое давление.
• Теплопотери становятся серьёзными.
• Тепло подаётся без регулировки по отдельным радиаторам. Невозможно что-то изменить, не повлияв на другие устройства.
• Гидро- и теплорасчёт очень сложно проводить.

При эксплуатации однотрубных систем часто возникают проблемы, связанные с циркуляцией теплоносителя. Но можно установить насосное оборудование, чтобы справиться с неприятностями.

О двухтрубном варианте

Двухтрубная разводка

Такую систему предпочитают владельцы частных домов.

Основывается на параллельной схеме подключения для отопительных приборов.

К самой системе подают ветку для передачи теплоносителя.

Она не связана со второй магистралью, поддерживающей обратное направление.

Но они соединяются друг с другом, в конечной точке.

Так может быть устроена и схема подключения батарей отопления в частном доме без насоса.

Из преимуществ:

• Удобное обслуживание. Легко исправить ошибки с недочётами, чтобы система не пострадала.
• Можно использовать регуляторы температуры автоматического типа.

Не обошлось и без пары недостатков.

• Увеличение времени монтажа, в сравнении с системой однотрубного типа.
• Установка стоит больше.

О седельных и нижних схемах

Такую схему удобно использовать, если сами магистрали находятся рядом с полом. Тогда для подключения используют стороны секций, находящиеся друг напротив друга. Батарея постепенно заполняется теплоносителем.

Но энергоэффективностью такие подключения обладают низкой. Потери иногда доходят до 15 процентов. Это связано с циркуляцией теплоносителей в нижней части конструкции.

Верхняя часть никогда не получает достаточного количества тепла. Из-за этого же помещения нагреваются очень медленно. Возникает вероятность коррозии в металле из-за того, что при заполнении конструкции возникает перепад температур.

Особенности односторонней схемы

Отличительная черта – организация движения теплоносителей внутри линии, подключаемой вместе с отводящей трубой к радиатору. Для чего используют одну и ту же секцию.

Подающая магистраль идёт вверху, а внизу — отводящая. Благодаря односторонней схеме каждый отдельно взятый радиатор прогревается равномерно.

Характерна высокая степень теплоэффективности. Но такой вариант не всегда самый удобный.

Его хорошо использовать в домах, где батарей не очень много. Система не будет эффективной в смысле тепла, если приборов больше 15.

Перекрёстные или диагональные схемы

Использование диагональной схемы будет лучшим решением, если необходимо подать тепло к дому, где большая площадь, либо много помещений, предназначенных для проживания. Труба для подачи теплоносителя в данном случае идёт в части радиатора, расположенной сверху.

Нижняя используется для отводящей части конструкции. Теплопотери доходят всего до 2 процентов.

Монтаж оборудования. Как он зависит от циркуляции теплоносителей

Диагональное подключение батареи

Любой способ монтажа доступен жителям дома при эксплуатации принудительного насоса.

 Он и переводит теплоноситель из одной стороны в другую.

Схема, по которой проводят монтаж, не влияет на то, какой будет эффективность системы.

Если циркуляция естественная, рекомендуется отдавать предпочтение диагональным подключениям.

Отопительные схемы

По трубам вода циркулирует за счёт обычного движения вверх. В этом случае важной становится работа циркуляционного насоса.

Кроме того, отопление не обходится без таких дополнительных элементов.

• Терморегулятор. Он помогает экономить топливо, поддерживать температуру в комнатах на одинаковом уровне.
• Воздухоотводчики. Нужны для стравливания кислорода. Он периодически скапливается в трубах, из-за чего становится губительным элементом.
• Запорная арматура. Обслуживание с ремонтом проще для тех систем, у которых кранов установлено большое количество.

Расширительные баки – незаменимые помощники при построении систем любого типа. Его выпускают в закрытом и открытом виде.

В паре с циркуляционными насосами ставят только закрытые разновидности. Открытые баки стараются размещать как можно выше. Например, на домовом чердаке.

Как быть с дымоходами

И  в данном случае есть обязательные условия. С диаметром дымохода точно должен совпадать выходной патрубок у котла. Есть и другие тонкости:

• Если труба подходит к неотапливаемому помещению, в этих местах обязательно утепление.
• Недопустимо наличие соединений в местах прохождения труб по кровлям или стенам.
• Три изгиба – максимальное количество для дымохода от котла до оголовка.

Монтаж батарей отопления: основные этапы

Правила по установке остаются одинаковыми для каждого типа батареи. Не важно, какой материал играл роль основного, как выполняются соединения. Порядок действий всегда будет выглядеть так.

• Сначала перекрывают всю систему обогрева, сливают воду.
• Демонтируют батарею вместе с другими элементами старого контура.
• Применение дюбелей для разметки и фиксации кронштейнов на стеновой поверхности. Раствор цемента нужен для затирания мест с креплениями, чтобы выровнять поверхность.
• После этого начинают устанавливать пробки. Отверстия для входа имеются у каждой трубы, с двух сторон. Пробки для организации прохода, на которые наносится правильная резьба, накручиваются в местах, где расположены соединения. Полоски со льном с дополнительным уплотнением добавляет герметичности всей конструкции. В верхней части есть клапанный механизм, спускающий излишний воздух.
• Радиаторы навешивают на опоры, подготовленные заблаговременно. Водяные специальные приборы помогут проверить, насколько правильно выставлены уровни.
• Монтаж запорного крана внутрь проходных пробок.
• Батареи подключаются к трубопроводу.
• Тестируют всю сеть отопления.

Не стоит увлекаться декоративными защитными экранами. Они выглядят красиво, но в нужный момент могут закрывать доступ к термостатам. Из-за этого происходит отключение отопления при недостаточном обогреве.

Подробнее о системе отопления дома, можно посмотреть на видео:
