3 схемы подключения датчика света

Фотореле, датчик света или как его еще называют датчик день-ночь, необходим для автоматического управления светильниками без вашего участия, в зависимости от уровня освещенности.

Стемнело на улице – фонарь сам собой включился. Утром при восходе солнца отключился.

От него же можно запитывать рекламные баннеры и вывески на фасадах домов и магазинов.

Кто-то в этом деле использует реле времени или таймер-розетки. Однако в связи с постоянным изменением продолжительности светового дня, такие девайсы придется постоянно перенастраивать.

Поэтому полноценной альтернативой датчикам света их считать никак нельзя.

Настройка датчика света

Кроме того, у фотореле есть собственная регулировка чувствительности. Вы можете вручную задать тот или иной порог срабатывания.

То есть, будет фонарь срабатывать при полной темноте уже ночью, или вечером, когда только-только начинает смеркаться.

На популярных моделях фотореле от ИЭК ФР-601 и ФР-602 регулятор расположен в основании и поворачивается в диапазоне от “+” до “-”.

Если вы его выкрутите на максимальный “+”, то фотореле будет срабатывать в сумерках или при плохой погоде (небо в тучах). По техническим характеристикам эта регулировка соответствует примерно 50 Люкс.

Если убрать его в крайнее положение на “-”, то датчик сработает только в полной темноте (освещенность 5 Люкс).

Обычно его устанавливают в среднее положение.

Крутилки эти довольно нежные и при чрезмерном усилии легко ломаются. Так что будьте осторожны, в особенности регулируя чувствительность на морозе.

При этом обратите внимание на важный нюанс.

Ошибка №1

Настраивать фотореле следует именно на улице, а не в помещении.

В комплекте с датчиком всегда идет черный пакетик для проверки работоспособности. Накрыли им колпак прибора – реле сработало.

Так вот, у многих моделей чувствительные фотоэлементы, расположенные внутри корпуса, могут реагировать помимо освещенности еще и на ультрафиолет в составе солнечных лучей.

Дома за счет остекления 80% УФ-лучей гасится, а на улице – нет. Поэтому настройка в домашних условиях с созданием искусственного затемнения, может отличаться от реальной уличной настройки.

Когда не хватает диапазона, некоторые применяют смекалку и для дополнительной регулировки используют фольгу. Ею обматывают датчик (полностью или наполовину), и тем самым, добиваются изначально большего значения затемнения.

Схема подключения напрямую

Для подключения датчика света используется трехпроводная схема. Она означает, что вам необходимо подать на прибор полноценные 220В (фазу+ноль), а не только фазу.

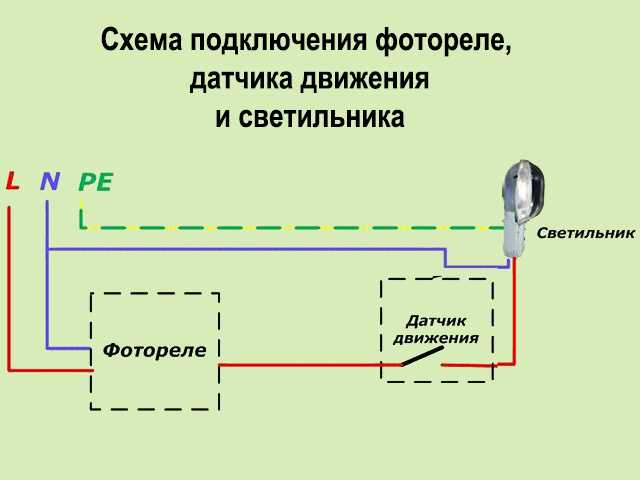

Практически такая же схема используется и для датчиков движения. Правда там есть варианты и двухпроводного подключения без ноля.

Куда подключать фазу, а куда ноль? В этом деле можете ориентироваться по цветам.

Обычно один из проводов должен быть синего или зеленого цвета – это ноль.

Два других проводника также отличаются расцветкой. Например, один будет коричневым (черным), другой – красным.

Коричневый – это входная фаза от автомата питания. Третий провод (красный) – это выход на нагрузку. На нем фаза появляется только в момент срабатывания фотореле.

Ее как раз-таки и нужно заводить в светильник.

Заводские провода на датчике коротковаты, поэтому их приходится удлинять. Приготовьте заранее клеммы или гильзы для прессовки.

Наращивание производится кабелем сечением 1,5мм2. Общее соединение всех проводников должно осуществляться в защитной распредкоробке.

Вот как будет выглядеть такая схема подключения напрямую от выключателя расположенного в распредщитке.

Схема подключения через выключатель

Если вы захотите установить еще один промежуточный одноклавишный выключатель, дабы не бегать каждый раз в щитовую для отключения света, то схема соединения проводов фотореле немного изменится:

В распредкоробку будет заходить 4 кабеля. Фаза питания будет поступать по следующей цепочке:

• автомат в щитовой

• выключатель света

• датчик света

• фонарь

Где устанавливать?

Обратите внимание на место установки фотореле.

Ошибка №2

При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.

Поэтому в 90% случаев фотореле размещают над фонарем.

Если позволяет корпус прожектора, то можно даже закрепить непосредственно на нем.

В противном случае вся схема будет работать некорректно и возможны самопроизвольные срабатывания и моргания.

При этом на кратковременные вспышки, например свет фар от проезжающих машин, реле реагировать не должно, благодаря выставленной на заводе задержке по времени.

Если нет никакой возможности спрятать датчик как можно дальше от светильника, то хотя бы прикройте корпус со стороны фонаря фанерой или другой непрозрачной перегородкой.

Также некорректная работа возможна по истечении длительной эксплуатации. Связано это с тем, что колпачок фотореле постепенно загрязняется и темнеет, пропуская со временем уже другое количество солнечных лучей через себя.

В результате резко меняются пороги срабатывания. Если это обычная грязь и пыль, то проблема легко решается влажной очисткой. А вот когда чернеет от времени пластик, тут уже поможет только замена защитного колпачка или всего прибора целиком.

Еще часто в таких реле сгорает стабилитрон. Это их главное слабое место.

Также при выборе фотореле обращайте внимание на температуру эксплуатации. К примеру, те же ФР-601 хорошо работают до -25С, а потом у них начинаются проблемы.

В этом случае вам опять поможет обычный выключатель света. Только в схеме его нужно подключать иначе, чем рассматривалось выше.

Фаза через него должна проходить напрямую к светильнику. Это своего рода перемычка на тот случай, если датчик не сработал или вышел из строя.

Свет будет зажигаться обычным щелчком выключателя, ровно также, как и все лампочки у вас дома.

Также в паспортных данных таких фотореле указана степень защиты – IP44.

Это означает, что датчики можно спокойно использовать на улице. Они защищены от брызг и капель дождя.

Однако обращайте внимание на правильное расположение прибора.

Ошибка №3

Например, отдельные модели можно устанавливать только вниз «головой»!

У них в защитной крышечке присутствует отверстие, через которое влага запросто может проникать во внутрь устройства.

Работа датчика света наоборот

А если вам для каких-то нужд понадобится, чтобы реле работало в реверсном режиме? Подавало напряжение и включало нагрузку днем, а выключало ночью.

Например, для освещения в сарае с животными, где нет окон. Что делать в этом случае?

Тогда идете в ближайший магазин и покупаете промежуточное реле, у которого один из контактов замыкается, а другой размыкается при срабатывании.

Все что вам нужно будет сделать, это подключать данное промежуточное реле после датчика света по нижеприведенной схеме.

В качестве такого реле может выступать и пускатель с доп.контактами.

Схема подключения через пускатель

Также пускатель понадобится при управлении освещением с мощной нагрузкой. Допустим это не одна лампочка, а полноценные уличные прожекторы или фонари с ДРЛ, ДНаТ или другими мощными источниками света.

Стандартное фотореле от того же IEK ФР-601, рассчитано на подключение нагрузки не более 10А. Это несколько светодиодных прожекторов мощностью около 2кВт.

Хотите больше? Воспользуйтесь следующей схемой с магнитным пускателем.

Его катушка подключается как раз-таки к фотореле, а силовые контакты подают питание на основную линию освещения.

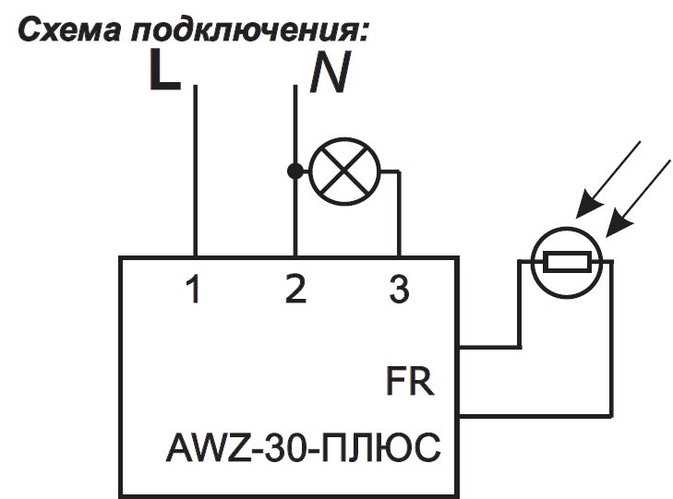

Если вас не устраивает большой габаритный колпак датчика света, который портит весь дизайн фасада здания, воспользуйтесь фотореле с выносным датчиком.

В этом случае основной коммутирующий элемент располагается в щитке и напоминает современный модульный контактор на дин-рейке. Миниатюрный выносной датчик тем временем незаметно прячется под крышей или в любом другом месте.

Схема подключения здесь следующая:

Более расширенный и усовершенствованный вариант:

Внутри прибора по прежнему коммутируется фазный проводник.

Настройка чувствительности может осуществляется потенциометром на передней панели, в зависимости от модели. Вам больше не придется каждый раз подниматься на высоту под козырек дома.

Рассчитаны такие приборы уже на несколько большие токи (25А), чем китайские модели ФР-601.

Выносной датчик можно наращивать проводом до 50 метров. Вы его безболезненно сможете протянуть не только через крышу дома, но и через весь участок.

Схема Подключения Датчика Света – tokzamer.ru

Но с помощью чего фотореле определяет тот момент, когда необходимо замкнуть или разомкнуть электрическую цепь?

Принцип работы устройства

Виды датчиков движения

Нужно помнить о соответствии мощности, на которую обращалось внимание в начале статьи. Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты: Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.

Автоматический контроль позволит создать максимально экономичную систему, а для управления ею не потребуется оператор сети.

В большинстве случаев реле крепится прямо к столбу с фонарем на высоту не более 3 м. Для внутреннего использования защищенность от пыли и влаги, материал корпуса менее значимы, чем для наружного монтажа.

Такое оборудование имеет силу тока более 10 А. Первый вариант принято использовать тогда, когда происходит замена электропроводки в доме. При наступлении сумерек дожидаетесь такого состояния, когда вы бы желания чтобы освещение включилось.

По этим данным система определяет наличие движения в определенной части помещения. Рабочее напряжение составляет В.

Вот, как проходит процесс выключения света при наступлении темноты: уровень освещения падает, начинает расти сопротивление фоторезисторов, напряжение на базе транзистора растет. Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Наглядный поэтапный процесс подключения фонаря к фотореле на обычном стенде Схема подключения датчика освещения для уличного освещения небольшой территории будет описана ниже.

Датчик света для уличного освещения своими руками должен собираться по той же схеме, что и обычное фотореле. Чтобы изделие было компактным, нужно исключить применение габаритных элементов.

Основные технические характеристики

Настройки после подключения Чтобы прибор не реагировал на перемещения домашних питомцев, на включение светильников и другие факторы, необходимо правильно его настроить.

Люди используют его для освещения дачных участков, гаражей, уличных тропинок и т. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

Остальные подключаются к источнику питания. Для этого крепим рядом друг с другом датчик освещённости и лампу в патроне, которая будет символизировать светильник.

Для установке дома достаточно IP Последний вид фотореле должен быть прочным, не подвергаться механическим воздействиям. Можно самостоятельно выбрать необходимые рамки. Недостаток — высокая цена.

Для этого крепим рядом друг с другом датчик освещённости и лампу в патроне, которая будет символизировать светильник. Этот диапазон может быть Лк 2 Лк — это полная темнота , а может — Лк 20 Лк — это сумерки, но очертание предметов еще видно. Вторые только анализируют поступающее из внешней среды излучение. Из-за такой особенности требуется установка промежуточного реле, катушка которого включается при срабатывании одного датчика.

Стандартная маркировка включает обозначение IP с двузначным цифровым индексом. На сегодняшний день существуют различные варианты изготовления, а именно: с креплением на DIN-рейку, на стену либо на горизонтальную поверхность; уличный либо комнатный вариант использования зависит от класса защиты IP ; фотоэлемент встроенный либо внешний.

Назначение и сфера применения

Необходимо учесть несколько факторов: На него должен падать солнечный свет, то есть он должен быть под открытым небом. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время.

Как подключить наружный датчик к сигнальному фонарю

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как подключена проводка датчика движения наружного охранного фонаря? Подключение наружного охранного светильника: как заменить наружный светильник на охранный свет, типовые соединения проводки для датчика охранного освещения.

Видео по электрике №1 Как подключить генератор к панели дома Использование комплекта блокировки автоматического выключателя для резервного питания ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, так что я могу помочь вам правильно подключить! Загляните на мой канал YouTube и подпишитесь! Узнайте больше о домашней электропроводке с моим онлайн Видеокурс: Базовая электропроводка дома на примере

Светильники для наружной безопасности
Электрика Вопрос: Как подключена проводка датчика движения наружного охранного освещения?

• Подключаю 4-жильный кабель к наружному датчику охранного освещения. Фактический свет отдельный и уже подключен.
• Новый устанавливаемый датчик — Titan TP140B/TP140W. Четырехжильный кабель выходит из стены и подключается к датчику. Собственно свет, расположенный над ним, подключается отдельно.

Этот вопрос по электричеству поступил от: Роя, домовладельца из Саратоги, штат Нью-Йорк.

Ответ Дэйва:
Спасибо за вопрос по электричеству, Рой.

Подключение наружного охранного светильника

Применение: Как подключить наружный охранный светильник.
Уровень мастерства: от среднего до продвинутого. Этот проект электропроводки лучше всего выполнять лицензированным подрядчиком по электротехнике или сертифицированным электриком.
Необходимые инструменты: базовый набор инструментов для электриков, сумка с электрическими инструментами и тестер напряжения, лестница из стекловолокна.
Расчетное время: зависит от личного опыта работы с электропроводкой, количества ламп, которые будут заменены или установлены, и доступа к осветительным приборам.
Меры предосторожности: Определите цепь освещения или источник питания, выключите его и пометьте примечанием, прежде чем приступать к работе с электропроводкой и соединениями осветительных приборов.
Примечание. Установка дополнительной электропроводки для наружного освещения должна выполняться в соответствии с местными и национальными электротехническими нормами, иметь разрешение и проходить проверку.

Типичные соединения проводки для светового датчика безопасности

• Черный провод
  Является ЛИНИЕЙ или питанием входной цепи.
• Красный провод
  Является НАГРУЗКОЙ или выходной мощностью светильника.
• Белый провод
  Нейтральный провод, который обычно используется совместно или подключается к осветительному прибору и датчику или детектору.
• Зеленый провод или оголенный провод
  Заземляющий провод, который соединяется со всеми заземляющими проводами в монтажной коробке или распределительной коробке.

Как заменить наружный светильник на сигнальный фонарь

• Замена светильника на сигнальный фонарь
  Это распространенный проект, в котором существующий осветительный прибор подключается для управления наружным датчиком.
• Датчик движения
  Датчику требуется питание, и блок датчиков будет подавать питание, управляемое датчиком, на существующий светильник.
• От заката до рассвета
  Светильники для наружного освещения с датчиком движения также доступны с функцией от заката до рассвета, которая обеспечивает два уровня освещенности:
• Нижний уровень, когда движение не обнаружено.
• Полная яркость при обнаружении движения.
• Соединения электропроводки
  Электрическая проводка обычно управляется выключателем внутри дома, или полнофункциональные энергосберегающие наружные светильники включаются в сумерках, выключаются на рассвете и включаются на полную яркость при обнаружении движения. Электрическая проводка у осветительного прибора обычно выполняется путем соединения вместе проводов одного цвета, которые обычно бывают черными, белыми и оголенными заземляющими проводами или зелеными заземляющими проводами. Некоторая проводка может отличаться, однако это наиболее распространенный сценарий проводки для светильника на 120 вольт.
• Уличный светильник
  Эти новые светильники от заката до рассвета являются идеальной заменой существующим уличным светильникам, поскольку они обеспечивают безопасность и экономят энергию.
• Управление освещением
  Существующий ручной выключатель света можно оставить включенным из-за полностью автоматических функций наружных светильников для обеспечения безопасности от заката до рассвета.

Наслаждайтесь светом безопасности!
