Как подключить дифавтомат к однофазной и трехфазной сети

Дифавтомат – электромеханическое устройство, которое обеспечивает защиту потребителя от удара электрическим током, также он способен оградить линию от перенагрузок, токовых утечек и короткого замыкания. Этот защитный прибор включает в себя совокупность устройства защитного отключения и автомата. А как подключить дифавтомат?

Устройство дифавтомат

Подключение дифавтомата производится по такому же принципу как автомата и УЗО. Но в отличие от них он имеет отличительные особенности, присущи только ему: увеличенная реакция срабатывания; ограждение электроцепи от сверхтоков; предохранение от утечки тока в грунт.

Изоляция проводов имеет огромное значение. Читайте тут о том, какая изоляция лучше.

Существует несколько способов подключения дифавтоматов: по селективной схеме, по неселективной схеме, методы соединения при помощи заземления или без него.

Условия подключения дифавтомата

Для подключения данного устройства необходимо соблюсти ряд условий. Эти требования также заключаются в инструкции к защитному устройству.

Корпус дифавтомата должен быть целым без механических повреждений в виде трещин или сколов.
При подключении данного устройства необходимо обесточить всю электролинию. Рекомендуется убедиться, что в линии нет напряжения посредством индикаторной отвертки или другого измерительного инструмента.

Дифавтомат должен быть установлен на специальную рейку.

Устанавливая защитное устройство, следует обратить внимание, что входные жилы должны заходить сверху, а отходящие только снизу. Если поменять их местами, то данный прибор может просто перегореть.

На корпусе дифавтомата существуют отверстия, которые предназначены специально для каждого проводника в отдельности. N – для нулевого провода, L – для фазного провода. Отверстия обозначены цифрами: 1 – для присоединения входящей фазы, в гнездо под номером 2 подключается отходящий фазный провод.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

При монтаже защитного прибора правило объединения всех нулевых проводников в этом случае не работает. Поэтому запрещается объединять провода с нулевыми значениями после расположения дифавтомата. При этом фаза и нули входят в устройство, и более не объединяются.

Специалисты в данной области рекомендуют в случае не соответствия длинны проводов и дистанции присоединения лучше их полностью заменить, чем наращивать. Со временем такой контакт придет в негодность и рано или поздно его все равно придется менять, также это может привести к плохим последствиям.

Следует рассчитать количество потребляемой энергии, численность нагрузочных электроприборов, а также особенности конфигурации создаваемой электрической линии.

Схема подключения

Как подключить дифавтомат? Существует несколько видов подключения дифференцированных автоматов:

Как подключить дифавтомат

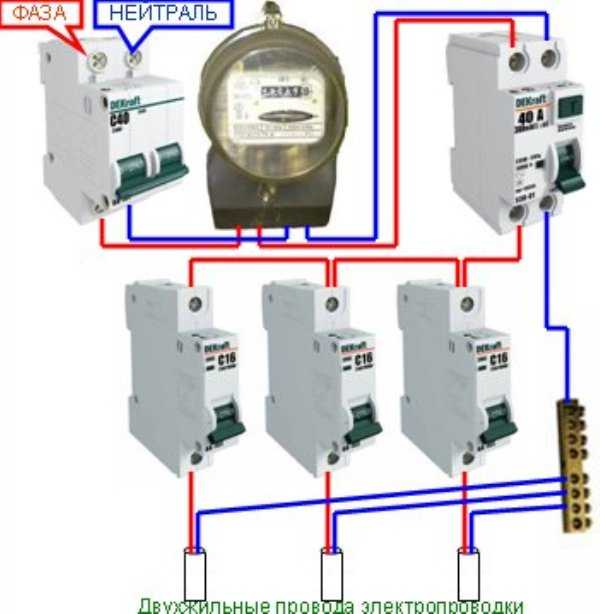

1. Диффавтомат установлен на входе, защищая всю электрическую цепь, находящуюся в квартире. Положительными чертами такого расположения являются: недорогой способ, имеющий в сети дифавтомат в единственном экземпляре; не занимает много места в главном распределительном щите. К недостаткам можно отнести: при возникновении ситуации для срабатывания обесточит полностью всю линию; осложнит поиск повреждения.
2. Дифавтомат установлен один общий на входе и по одному на каждую линию. Это самая популярная и надежная схема. При этом каждое устройство контролирует свою электрическую линию, а общий – электрическую цепь в целом. В таком варианте соединения необходимо соблюдать селективность. Входной аппарат должен обладать номинальным током утечки от 100-300мА, у остальных ток утечки должен быть 30мА. Этот метод исключит одновременное срабатывание всех устройств сразу. Для лучшего эффекта селективности рекомендуется выбирать защитное устройство типа S, для которой характерный срок срабатывания имеет задержку. Отрицательными свойствами являются: дорогой в использовании; требуется много места в распределительном щитке; многосложность схемы.
3. Отсутствие общего автомата, защитные устройства устанавливаются только на токоведущие линии.

Подключение в однофазной сети

В жилых домах зачастую используется однофазная система электропроводки. При этом в этой системе рабочее напряжение составляет 220 вольт. Для данной величины напряжения рекомендуется применять двухполюсное защитное устройство.

Подключение дифватомата

Электромонтаж схемы можно производить двумя способами. Одна из которых — это когда дифавтомат монтируется только после электросчетчика, выполняя свои защитные функции на протяжении всей электрической линии.

В результате такого соединения неполадку, из-за которой вышел из строя аппарат, будет отыскать намного сложнее.

Другой способ более надежный и безопасный. Он представляет собой установку прибора на каждую линию, защищая и контролируя ее по отдельности.

При установке защитного устройства в однофазную сеть следует помнить, что нулевой провод, идущий от источника питания подсоединяют с нижней стороны, а сверху присоединяется нулевой провод, идущий от нагрузки.

Подключение в трехфазной сети

Основное отличие однофазной от трехфазной в том, что в этой системе заходит сразу три проводника фазных проводов – L1, L2, L3. В этой электрической системе вступает в эксплуатацию четырехполюсное защитное устройство на 380 вольт.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Данный способ электрического соединения подразумевает более мощную нагрузку. Он используется в частных домах, обладающих большой площадью, а также в автомобильных гаражах, где используются мощное электрооборудование.

Подключение дифавтомата без заземления

Как подключить дифавтомат в жилых зданиях старой постройки? Зачастую конфигурация электрической сети заключается в двухпроводной схеме. При этом в таких проводках не имеется проводника заземления. Если не проводится ремонт и не меняется вовремя такая проводка на трехпроводную, то это чревато тяжелыми последствиями.

Такая проводка не способна обеспечить защиту современным бытовым приборам переменного тока. В случаях если нет возможности замены проводки, необходимо устанавливать дифавтоматы.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

В этой системе электрической сети господствует напряжение в 220 вольт двухпроводной сети. Электромонтаж данной линии более опасный и ненадежный.

Подключение УЗО и автомата – схема с заземлением

Чтобы понять, как осуществляется подключение УЗО и автомата, схема которого представлена на нашем сайте, нужно для начала разобраться, каково функциональное предназначение обоих этих устройств.

Несмотря на свою внешнюю схожесть, выполняют они разные функции. Так, устройство защитного отключения устанавливают, чтобы предотвратить повреждение электропроводки, а также обеспечить защиту от поражения электрическим током.

Что касается дифференциального автомата, то он прекрасно справляется с вышеперечисленными задачами, а также может предотвращать возникновение в проводке перегрузок, коротких замыканий.

Устройство защитного отключения — это всего лишь индикатор, с помощью которого можно контролировать утечки. Обеспечить защиту сети устройство не способно, и поэтому рекомендуется установка обоих этих устройств. Подключение УЗО и автомата (схема подразумевает последовательное их размещение) обеспечит максимальную защиту, так как выключит систему при превышении нормальной отметки уровня энергопотребления.

Установка устройства в однофазную сеть с заземлением: возможные варианты

Подключение УЗО с заземлением обеспечивает надежную защиту для человека, бытовых приборов и проводки. Важную роль играет здесь и тип используемого заземления. Повысить надежность системы электробезопасности можно, применяя все составляющие по отдельности, однако подключение УЗО с заземлением более предпочтительно.

Зачастую в частных домах и квартирах используется однофазный вариант электропроводки с номинальным напряжением в 220 В. Схема включения УЗО в однофазной сети достаточно проста. Существует несколько вариантов соединения этого устройства, но общий принцип, в целом, остается неизменным.

Грамотное подключение УЗО и автомата (схема наглядно отображает последовательность выполнения операций) позволит предотвратить возможность возникновения пожара.

Наиболее распространенным является вариант, при котором устройство стоит на входе в дом/квартиру. Такая схема, сама по себе, является бюджетной, что и способствует ее широкому применению. Стоит отметить, что при срабатывании устройства будет сложно определить причину происходящих процессов.

Возможен и вариант подсоединения с установкой нескольких приборов — в этом случае, за каждую группу розеток или освещения отвечает отдельно взятое УЗО, поэтому при срабатывании одного из устройств определить причину будет легче, так как не придется обесточивать всю квартиру. Схема включения УЗО в однофазной сети обозначается, как правило, на корпусе изделия и в его паспорте.

Каким способом лучше подсоединить дифференциальный автомат?

Дифавтомат, схема подключения которого, в некотором смысле, аналогична принципам по монтажу автомата или УЗО, способен заменить иногда оба эти устройства и обеспечить сразу несколько степеней защиты.

Устанавливая дифавтомат, схема подключения которого имеет 2 способа, нужно предварительно рассмотреть преимущества и недостатки соединения. Схема подключения дифавтомата в однофазной сети, при которой он стоит на вводе и обеспечивает защиту всех входящих в цепь электрических групп, имеет существенный недостаток.

Если в одной из подключенных сетей возникнут неполадки, то в аварийном режиме сработает ее автоматика, а отключены, при этом, будут все группы. Схема подключения дифавтомата в однофазной сети может также подразумевать его включение в цепь для контроля работы определенной электрической группы — такой вариант эффективен, полезен и надежен.

[an error occurred while processing the directive]

буквенное обозначение по ГОСТ

Для обустройства электроснабжения необходимы эскизные чертежи. Чтобы понять рисунок и прочитать его, нужно знать легенду. Автоматический выключатель на схеме обозначается по-разному, что часто приводит к недоразумениям, ошибкам при сборке электрощитов и проводки.

Содержание

1. Обозначения электрических элементов и типов цепей
2. Обозначение автоматического выключателя на схеме
3. Обозначение УЗО на однолинейной схеме
4. Пример реального проекта
5. Обозначение дифференциального автомата на схеме

Условные обозначения электрических элементов и типов цепей

Автомат выключателя

Исходный вопрос, который каждый Обычно перед электриком стоит проектная документация помещения или объекта, который необходимо электрифицировать. Прежде чем приступить к установке оборудования, квалифицированный специалист должен ознакомиться с сопроводительной документацией.

Оборудование и элементы на схеме могут обозначаться как буквенно, так и графически. Чертежи разрабатывают в соответствии с ГОСТами и правилами обозначения оборудования и элементов на чертежах и планах. Подробное описание и требования к электрическим схемам приведены в ГОСТ 2.702-2011 ЕСКД. Кроме графических и буквенных обозначений на схемах проставляют номинальные размеры.

Принципиальная схема квартирного распределительного щита

Существует множество видов различных схем. В электрике чаще всего используются три основных типа. Функционал отображает основные компоненты устройства, без подробной детализации. Они выглядят как набор отдельных блоков, соединенных определенным образом. Схема дает общее представление о работе объекта.

Принципиальная схема содержит подробные инструкции по каждому элементу, его контактам и соединениям. Он может описывать как отдельное устройство, так и электрическую сеть. На однолинейных схемах показаны силовые цепи. Метод управления и контроля описан на отдельном листе. Если устройство не сложное, все размещается на одном документе.

На электрических схемах указаны элементы и их точное расположение. Если это проводка в квартире или доме, указывают места установки выключателей, светильников, розеток. Также проставляются дистанции и рейтинги. Укажите положение деталей, порядок и способ их соединения.

Устройство защитного отключения (УЗО) и дифавтомат на схеме не имеют определенного геометрического очертания. Для их графической реализации используется изображение блоков и динамических блоков. Каждому устройству на схеме присвоено буквенное обозначение и позиционный номер.

Кроме того, применяются параметры элементов, которые есть на чертеже. В них описаны основные данные об элементе, чтобы не ошибиться при установке и выбрать подходящее устройство. Эти условные обозначения используются для составления чертежей электроснабжения, силового оборудования и электроосвещения. А также в принципиальной однолинейной схеме электрических щитов.

Обозначение автоматического выключателя на схеме

Выключатель трехполюсный

Условное графическое обозначение автомата на схеме обусловлено ГОСТ 2.755-87 ЕСКД, буквенно-цифровое – ГОСТ 2.710-81 ЕСКД. Особых требований к маркировке нет, поэтому электрики часто используют свои номиналы и маркировки. Вы можете найти документацию, когда определение коммутационного устройства различается в разных проектах.

Каждый конструктор, заполняя схему, может изобразить УЗО по своему усмотрению. Достаточно указать УГО (условные графические символы) и их расшифровку в пояснениях к схеме.

В зависимости от характеристик устройства элементы имеют различные буквенные обозначения, а также следующие графические обозначения на электрических схемах.

Автоматические выключатели рекомендуется устанавливать как QF1, QF2, QF3. Выключатели-разъединители – КС1, КС2, КС3. Предохранители на схемах обозначаются как ФУ с порядковым номером, где кодировка буквы Q обозначает выключатель или выключатель силовых цепей, а F – защитный. Это сочетание вполне применимо не только к обычным автоматам, но с его помощью можно обозначить на диаграмме диф-автомат.

Для УЗО используйте комбинацию QSD, обозначение дифференциального автомата на схеме выглядит как QFD.

Обозначение УЗО на однолинейной схеме

Это тип автоматического выключателя, функция которого заключается в отключении сети или ее части при превышении определенного уровня дифференциального тока. Устройство повышает электробезопасность, предотвращает аварийные ситуации, как в производственной сфере, так и в быту. Схема подключения УЗО проста, но огрехи монтажа могут привести к серьезным неприятностям.

Так можно обозначить УЗО на принципиальной схеме.

УЗО вместе с другими элементами в проектной документации чаще всего выполняются условно, что затрудняет расшифровку принципа работы как всей схемы, так и отдельных элементов. Изображение защитного устройства может выглядеть как обычный выключатель. Но в нелинейной схеме он представляет собой два переключателя, расположенных параллельно. На одной линии символически изображаются элементы, провода и столбы.

Подключение нулевого и заземляющего проводников после УЗО

Любое схематическое изображение необходимо правильно составить, а затем прочитать. Малейший изъян может привести к неисправности УЗО или всей системы. Важно учитывать следующие распространенные ошибки:

• Ноль и земля подключаются после защитного устройства. При неверной интерпретации схемы нейтраль можно подключить к открытой части электроустановки или к нулевому защитному проводнику.
• При подключении устройства с неполной фазой происходит ложное срабатывание автомата.
• Неправильное подключение проводников в розетках приведет к тому, что устройство будет работать, даже если в розетку ничего не вставлено.
• Соединение нулевых проводов двух машин приводит к неконтролируемому отключению.
• Распространенной ошибкой является ситуация, когда фазы и нули, относящиеся к разным устройствам, перепутаны местами.
• Несоблюдение полярности приводит к движению токов в одном направлении. Внимательно ознакомьтесь с расположением клемм перед установкой.

Всегда выполняется предварительная схема с учетом возможных ошибок, возникающих в сети. Если документ составлен правильно, работа защитного устройства эффективна.

Важно помнить о мерах предосторожности. Необходимо периодически осматривать провода, при их повреждении срабатывает УЗО и прекращается подача питания. Поэтому с ремонтом лучше не затягивать.

Пример реального проекта

Трехфазное устройство защитного отключения (УЗО)

Однолинейная принципиальная схема (ОПС) есть не что иное, как чертеж плана, например, квартиры. На нем должны быть указаны группы распределения. Для этого необходимо измерить все стены и нарисовать чертеж в масштабе. Потребуется несколько экземпляров, чтобы на каждом изобразить отдельную группу.

Распределительные группы – это точки, которые будут подключены к одному автомату квартирного щитка. Вся проводка не может быть подключена к одной и той же группе. В противном случае вам понадобится мощный кабель, который сможет выдержать нагрузку всех устройств.

Распределительные группы могут выглядеть следующим образом в зависимости от количества комнат и наличия энергопотребляющих устройств.

• освещение комнаты, прихожей и кухни;
• светильники и розетки в туалете;
• розетки в гостиной;
• розетки в коридоре и на кухне;
• электрическая плита.

Помещения с повышенной влажностью рекомендуется объединять в отдельную группу, для которых требуется установка УЗО. Если в квартире есть маленькие дети, к каждой группе подключается защитное устройство.

Принципиальная или однолинейная схема необходима для правильного подключения распределительного щита и распределительных групп.

В этом примере показано подключение трехфазного питания. Вся квартира запитана 5-жильным вводным кабелем сечением 10 мм2. Фазы пронумерованы как L1, L2, L3, заземление – РЕ, которое замыкается на ноль. Вводная машина (ВА) выключает все машины групп, отмеченных таким же образом.

Количество фаз определяется количеством штрихов на схеме. Однофазный – \, или трехфазный – \. Маркировка провода ВВГ НГ указывает, что он с негорючей изоляцией, трехжильный сечением 1,5 мм2.

Чертеж позволяет определить количество и марку необходимых защитных устройств. Рассчитайте количество выключателей и розеток, а также сколько метров кабеля потребуется.

Все соединения проводов должны быть в распределительных коробках. Для каждой комнаты рекомендуется отдельный ящик. Если, например, на кухне находится газовый котел и другие электроприборы, потребуется две распределительные коробки.

Особых требований к установке розеток и выключателей нет. Их устанавливают так, чтобы было удобно. На кухне и рабочем месте розетки размещают над столом.

Стационарные бытовые приборы, бойлеры, вытяжки, полотенцесушители подключаются непосредственно через клеммные колодки. Розетки для интернета и телевидения можно совместить с электрическими.

Обозначение дифференциального автомата на схеме

Дифференциальный автомат сочетает в себе устройство защитного отключения и автоматический выключатель в одном устройстве, чем отличается от УЗО. В этом случае графика на диаграмме выглядит так.

Если для УЗО приняты буквенно-цифровые обозначения Q1, то для АВДТ – QF1. Буквы обозначают функции устройства, а цифры – его серийный номер на схеме. Еще одна комбинация букв — QF1D, где D означает «дифференциал».

Обозначения УЗО

Основной характеристикой таких устройств является номинальный рабочий ток, при котором автомат остается включенным длительное время. Эти показатели строго нормированы, а сила тока может иметь значения: 6 Ампер; 10; шестнадцать; 25; 50 и т. д.

Еще одной важной характеристикой является скорость. Показатель тока обозначается буквами В, С, Г перед значением номинального тока. Например, комбинация С16 говорит о том, что автоматический регулятор скорости С рассчитан на номинальный ток 16 ампер.

Показатель допустимого дифференциала укладывается в следующий ряд: 10; тридцать; 100; 500 миллиампер. На корпусе устройства он отмечен знаком «треугольник» с цифрой, соответствующей току утечки.

Эксплуатационные возможности машины рассчитаны на номинальное напряжение 220 Вольт для однофазной цепи и 380 для трехфазной цепи.

Дифаавтоматы различают по типам в зависимости от тока утечки и маркируют следующими буквенными индексами:

• А – реагирующие на утечку переменного или постоянного пульсирующего тока;
• АС – предназначены для работы при утечке с постоянной составляющей;
• B — это тип устройства, который включает оба предыдущих варианта.

Эта характеристика может быть отмечена маленькой цифрой, указывающей тип тока.

Устройства работают по выборочному принципу, имеют возможность задержки времени отклика. Это обеспечивает выборочное отключение устройства от сети и стабильность работы системы защиты. Эта характеристика обозначается буквой S и дает задержку в 200-300 миллисекунд. Метка G соответствует 60-80 миллисекундам.

Так как пусковые токи превышают рабочее значение, защита выполнена таким образом, что электромагнитный независимый расцепитель отключает устройство при токе, превышающем номинальную величину в несколько раз.

В нормативных документах содержится множество специальных шифров и знаков. Большинство из них практически не используются в быту. Чтобы правильно читать электрическую схему, нужно знать основные обозначения и учитывать некоторые нюансы. Одним из них является страна изготовления оборудования, кабелей или проводки, так как есть разница в маркировке и условных обозначениях, что затрудняет правильную интерпретацию чертежа.

Какой автомат (УЗО) поставить на стиральную машину

Современный дом, напичканный электроникой и электробытовыми приборами, не может обойтись без защиты. Электроподстанции в старых микрорайонах не рассчитаны на большую нагрузку от такого количества потребителей, что приводит к периодическим авариям, скачкам напряжения и другим неприятностям. Один скачок напряжения легко может лишить вас всех электроприборов: холодильника, телевизора, сплит-системы, в том числе и стиральной машины, но если установить правильное УЗО, можно избежать проблем.

УЗО должно быть установлено – это понятно, без него в доме не обойтись, но зачем ставить на стиральную машину отдельный автомат, какой смысл? Сначала разберемся с понятиями. У электриков каждый работающий электроприбор называется потребителем, так вот стиральная машина является довольно крупным потребителем, создающим изрядную нагрузку на электропроводку. Поэтому к ней целесообразно проложить отдельные электрические коммуникации, не забыв защитить цепь, поставив автомат.

Такие потребители как компьютер и телевизор не требуют отдельного УЗО, так как работают в обычном режиме и создают меньшую нагрузку на сеть. Стиральная машина работает во влажной среде, то есть такая техника по определению входит в группу риска, а значит, нужно со всей ответственностью подходить к ее энергоснабжению. А если речь идет о современной дорогой стиральной машине с функцией сушки, то в данном случае ни одна машина не должна защищать такую ​​технику.

Внимание! Стиральная машина с сушкой при включении программы «Стирка-Полоскание-Отжим-Сушка» создает примерно в полтора раза большую нагрузку на электропроводку, чем обычная машина-автомат. из чего состоит и как работает?Для начала определимся с компонентами УЗО,в его состав входят:

• трансформатор
корпус
• ;
• механизм обрыва цепи;
• механизм самотестирования;
• электромагнитная отсечка (для новейших приборов).

УЗО срабатывает при возникновении чрезмерной нагрузки на проводку. В этом случае автомат принудительно разрывает и обесточивает цепь. Подобная ситуация может возникнуть из-за того, что человек заденет оголенную проводку или на провод попадет вода, автомат сработает и предотвратит трагедию. УЗО предназначено для многократного использования, поэтому при разнице его менять не нужно (в отличие от предохранителей). Автомат абсолютно необходимая защита для стиральной машины.

Какое УЗО ставить и от чего оно зависит?

На этот вопрос мы отвечаем неожиданно и нестандартно – нет. На самом деле прогресс не стоит на месте и обычные устройства УЗО уже ушли в прошлое, ведь они не защищают электрическую цепь от всех рисков. Со своей стороны, мы рекомендуем вам установить в качестве защиты не УЗО, а дифавтомат. Дифавтомат – уникальное устройство, сочетающее в себе УЗО и пожарный выключатель.

Раньше эти два устройства нужно было устанавливать друг за другом, создавая тем самым полную защиту сети, теперь же появился дифавтомат, который объединяет эти два устройства в одном компактном корпусе. Дифавтомат в настоящее время – аппарат еще достаточно дорогой, поэтому выбирать и ставить нужно с умом. Большинство специалистов рекомендуют электромеханический дифавтомат ставить на 0,03 Ампер. Можно конечно купить электронный прибор на 0,01 Ампер, он конечно номинально надежнее и дороже, но по факту такая надежность уже перебор.

Важно! Электронные дифавтоматы стоят в два раза дороже, к тому же часто выходят из строя, а приборы на 0,01 Ампера устанавливаются в пожароопасных помещениях, которых в квартире или доме естественно нет.

Сколько стоит Дифавтомат 0,03 Ампер на стиральную машину? Ориентировочная цена устройства около 14 у.е. Цена будет зависеть от характеристик устройства, производителя, продавца и других факторов. Но в целом, если возникает вопрос, сколько стоит дифавтомат, то эту цену вполне можно назвать, она средняя.

Как установить дифавтомат или УЗО своими руками?

УЗО и дифавтомат устанавливаются примерно одинаково. Если вы предварительно проложили отдельную электрическую цепь от электрощита к стиральной машине, то это значительно упрощает схему монтажа УЗО, так как речь пойдет о простой сети с одним потребителем.

Если вам нужна подробная информация о подключении стиральной машины к электричеству, вам придется изучить дополнительную информацию.

Прокладываем провод ВВГ 3х2,5 от щита, по возможности можно вмонтировать дифавтомат 30 мА прямо в щиток, если там есть свободное место. Если нет, то устройство можно установить впритык к влагозащищенному выходу стиральной машины, только для этого его придется поместить во влагонепроницаемый кожух. Выполняем следующую процедуру.

1. Берем индикаторную отвертку, находим фазный и нулевой провода.
2. Подключаем их к дифавтомату (имеет соответствующие подписанные выводы сверху).
3. Выводим фазный и нулевой провод от устройства во влагозащищенную розетку.

Вот и вся простая схема. Если, помимо стиральной машины, к этой схеме требуется подключить посудомоечную машину, то рекомендуется поставить дополнительное УЗО, как показано на рисунке. В случае отключения этого УЗО из-за неисправности посудомоечной машины диффатомат останется «в работе», а значит, стиральная машина продолжит работу без перебоев.
