Как подключить твердотопливный котёл к электрическому: схема

При отсутствии газа самым дешёвым способом обогрева частного жилого или садового дома является установка твердотопливного котла. Однако данный вариант связан с рядом негативных моментов. Основным из них является необходимость постоянно добавлять топливо в топку. Если вовремя этого не сделать, то огонь погаснет, что приведёт к быстрому остыванию дома или даже заморозке всей системы трубопроводов. Существует и обратная проблема – вероятность перегрева теплоносителя, так как регулировать интенсивность горения в некоторых моделях бойлеров очень сложно. Снизить риски можно за счёт монтажа комбинированной системы из котлов двух типов: твердотопливного и электрического.

Содержание статьи

• Как подключить твердотопливный котёл к электрическому
• Важные нюансы подключения
• Схема подключения твердотопливного котла к электрическому

Как подключить твердотопливный котёл к электрическому

В настоящее время налажено массовое производство комбинированных котлов, которые могут работать как на дровах, так и на электричестве. Такие агрегаты очень эффективны и экономичны, несмотря на то, что их КПД примерно на 5% ниже по сравнению с аналогами, в которых используется только один вид топлива. Такое оборудование стоит недёшево, но и обогреваться исключительно за счёт электроэнергии многим также не по карману. Иногда бывает выгоднее самостоятельно собрать систему из двух котлов различного типа.

Ведущую роль в такой связке играет дровяной аппарат (в качестве альтернативы древесине может использоваться, например, уголь или торф). Когда в топке горит огонь, именно он обеспечивает горячее водоснабжение и обогрев помещений. Электрическое оборудование включается только в том случае, если температура теплоносителя опустится ниже определённого уровня (обычно выставляют значение 50°С). Несмотря на вспомогательную роль, такая подстраховка очень важна по нескольким причинам:

• даже если дрова полностью прогорят, температура в доме существенно не снизится;
• остывший теплоноситель, поступая по обратному трубопроводу, способствует коррозии и образует на стенках камеры конденсат, который смешивается с сажей. В результате появляется трудноудаляемый налёт;
• снижается выброс в атмосферу продуктов горения.

Циркуляция жидкости в системе обеспечивается двумя гидронасосами (по одному на каждый из котлов).

Важно! На твердотопливный котёл следует устанавливать более мощный насос, чем на электрический (например, 0,6 атм против 0,5 атм). В противном случае циркуляция может незапланированно пойти по малому кругу. В результате возможно закипание теплоносителя с последующим разрывом трубы на участке застоя.

Чтобы аппараты не мешали работе друг друга, на выходах подачи монтируют обратные клапаны.

Важные нюансы подключения

Чтобы система функционировала эффективно, необходимо произвести предварительные расчёты. Прежде всего, следует выяснить, возможна ли в принципе установка такого оборудования в данном здании. Пониженное или нестабильное напряжение в частных домах – не редкость. При таких обстоятельствах установка электрического бойлера может оказаться абсолютно бесполезной.

Важно! При выборе электрокотла необходимо учитывать состояние электропроводки в конкретном доме, а также суммарную мощность всех находящихся в нём электроприборов, иначе при включении нагревателя может произойти короткое замыкание либо будет постоянно отключаться автоматический выключатель.

Большое значение имеет правильный выбор гидронасосов. При покупке необходимо обратить внимание на их параметры. Маломощные аппараты не смогут обеспечить необходимую циркуляцию жидкости. Следует произвести точные вычисления с учётом диаметра и протяжённости трубопроводов.

Для более экономичной работы системы в неё нередко встраивают тепловой аккумулятор. Это, как правило, ёмкость, в которой накапливается вода для ГВС. Она препятствует прямому попаданию остывшей жидкости в твердотопливный котёл.

Схема подключения твердотопливного котла к электрическому

Обвязка котлов выполняется параллельно. На каждый из них устанавливается гидравлический насос и обратный клапан, который не позволяет воде циркулировать между двумя аппаратами и предотвращает утечку из водяной рубашки в случае аварии.

В малый круг дровяного бойлера монтируют термостат. При падении температуры он направляет жидкость в электрокотёл. Кроме того, в системе присутствуют датчики. Они могут быть двух видов: для измерения температуры теплоносителя в трубе либо температуры воздуха в помещении. При достижении заданных параметров датчики передают сигнал на автоматику, которая включает ТЭНы. Они временно становятся основным источником тепла.

Принцип работы схемы достаточно прост. Жидкость, нагретая твердотопливным котлом, по трубам поступает в радиаторы. Оттуда при помощи насоса она через датчик, термостат и обратный клапан возвращается назад для повторного нагрева. Если пламя погаснет и температура упадёт ниже критической, насос дровяного агрегата по сигналу датчика отключится, а термостат перекроет доступ теплоносителя в бак, направив его по малому кругу через электрический бойлер. При этом автоматически начнут работать ТЭНы.

Основным недостатком отопления твёрдым топливом является необходимость постоянного наблюдения за процессом. Современные печи долгого горения позволяют производить загрузку топлива 1-2 раза в сутки, однако и это не всегда представляется возможным (например, в случае длительного отсутствия хозяев). В этой ситуации комбинированная схема будет поддерживать в доме заданную температуру до возвращения жильцов.

Схема подключения твердотопливного котла – разбор нюансов

Содержание:

1. Схемы обвязки
   • Сложные схемы
   • Устройство аварийного контура
2. Заключение

Твердотопливные котлы в настоящее время используются для отопления дома нередко. Их эффективная работа, простая конструкция и доступность топлива сделали свое дело – котлы до сих пор популярны. Но многих потребителей сегодня интересует один очень важный вопрос: какая схема подключения твердотопливного котла лучше? Не все могут сразу понять, в чем суть поставленного вопроса, ведь, подключая котел к системе отопления, он просто подсоединяется двумя патрубками к двум контурам: подачи и обратки теплоносителя. Все правильно, но не все так просто, как может показаться на первый взгляд. Давайте разбираться.

Схемы обвязки

Начнем с того, что в конструкции твердотопливных котлов никогда не устанавливают дополнительные функциональные приборы и оборудование. В них нет ни циркуляционного насоса, ни расширительного бачка, ни блока автоматики. Все эти устройства необходимо устанавливать вне агрегата со стороны отопительной системы.

Поэтому самая простая схема обвязки и подключения твердотопливного котла – это простое соединение его патрубков с трубами отопительной системы дома. Обратите внимание на рисунок ниже, и вы сразу поймете, о чем идет речь.

Простая схема подключения

Как видите, в этой схеме установлены все необходимые приборы и устройства, которые способствуют эффективной и рациональной работе отопления в целом. И сам твердотопливный котел в ней занимает основное место. Кстати, когда встает задача монтажа твердотопливного котла своими руками, то именно эта схема, как самая простая, выбирается потребителем сразу.

Сложные схемы

Но давайте будем отталкиваться от работы твердотопливного котла, от его функциональности. Необходимо отметить, что производители этого вида отопительного оборудования всегда в инструкциях делают одну очень важную пометку. Агрегат будет работать эффективно и долго лишь в том случае, если теплоноситель на входе в прибор будет иметь температуру не меньше +60°С. Почему это так важно?

• Этим избегается большой перепад температур в теплообменнике, что увеличивает срок его эксплуатации. Это первое.
• Второе – таким образом можно предупредить появление процесса конденсации влажных паров внутри камеры сгорания топлива. А, значит, на стенках топки и внутри дымохода осаждающаяся на них сажа не превратиться в деготь.

Что нужно сделать, чтобы этих неблагоприятных факторов не образовалось? Вариант один – установить смесительный узел. Конечно, это громко сказано, просто необходимо около котла установить перемычку, соединяющую подающий контур системы отопления с обраткой.

Если посмотреть первый рисунок, то эта трубная перемычка будет установлена между циркуляционным насосом и расширительным баком и направлена вверх до подающего контура.

Принципиальная схема подключения

Схема будет работать в обычном режиме. Но как только температура внутри обратки станет ниже +60°С, можно открыть перемычку и добавить в обратный контур небольшой объем горячего теплоносителя, тем самым, выравнивая температуру до необходимой.

И еще одна схема подключения котла на твердом топливе. Чтобы добиться полного соответствия мощности отопительного агрегата этого типа, необходимо все время подбрасывать дрова в топку прибора. И чем чаще вы это делаете, тем интенсивнее он работает. Во всяком случае, таким способом вы добиваетесь полного соответствия поддержания необходимого температурного режима внутри помещений здания.

Способ не самый удобный, потому что он вас прочно привязывает к отопительному агрегату. Что можно предложить, чтобы избежать таких неудобств? Для этого можно установить в схему обвязки буферный резервуар.

С его помощью вся система отопления разделяется на две части. Резервуар отсекает твердотопливный котел от радиаторной системы отопления.

• Во-первых, буферный резервуар – это своеобразный аккумулятор, в котором будет скапливаться теплоноситель с высокой тепловой энергией.
• Во-вторых, на пике работы самого твердотопливного котла вода в резервуаре будет отбирать излишки температуры из теплоносителя.
• В-третьих, при снижении работы агрегата все будет происходить наоборот. Вода будет отдавать свое тепло остывающему теплоносителю.

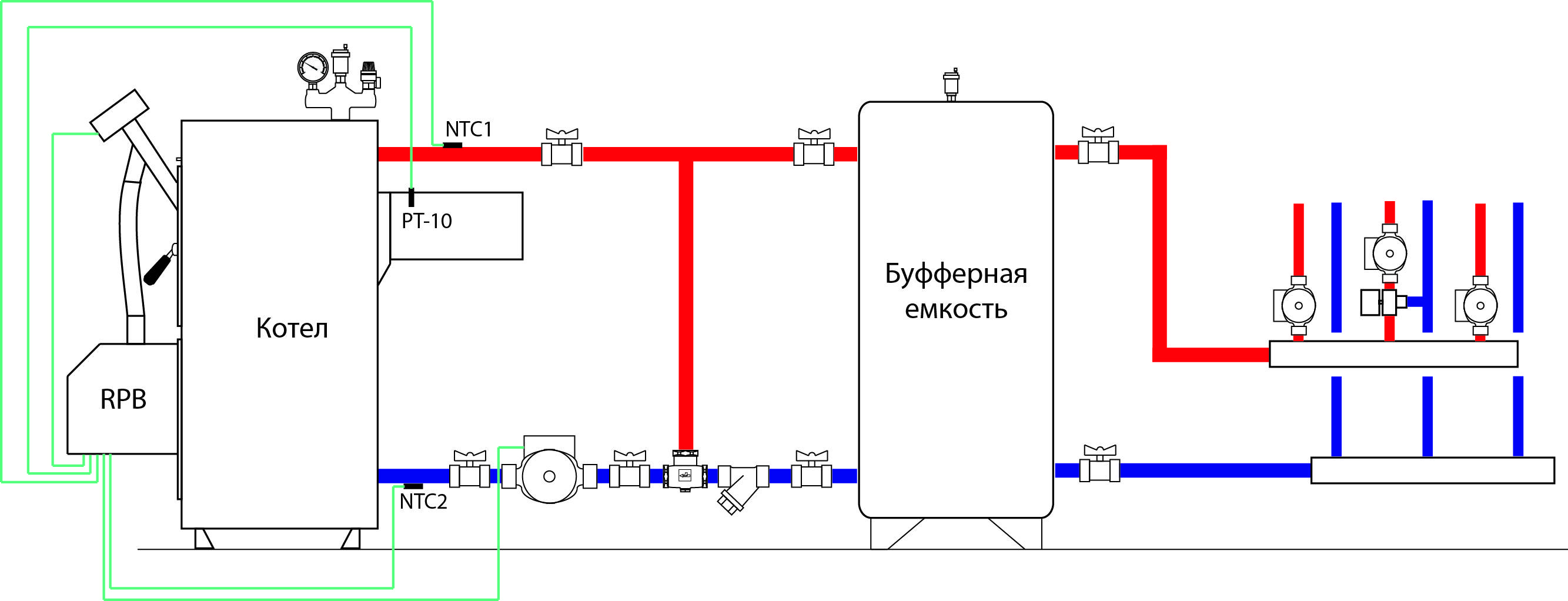

На рисунке снизу показана эта схема обвязки и монтажа твердотопливного котла. Скажем прямо, не самая простая схема, требующая внимательного подхода к реализации проводимых монтажных работ.

Схема обвязки с буферной емкостью

Все специалисты в один голос утверждают, что твердотопливные котлы – это отопительное оборудование, которое плохо поддается управлению. Добиться оптимизации температурного режима с ними очень сложно. То он работает по максимуму, поднимая температуру до +100°С, то снижается до минимума. И данная периодичность может происходить несколько раз за короткий промежуток времени.

Чтобы этого избежать, необходимо в процессе установки твердотопливного котла предусмотреть еще один смесительный узел, который будет работать на понижение температуры теплоносителя. Возьмем за основу рисунок выше, в котором сделаем одно добавление. А точнее сказать, установим еще одну трубную перемычку. Она будет установлена после буферной емкости перед радиаторами отопления, и соединять между собой обратку и подающий контур.

Трубная развязка по контурам

Устройство аварийного контура

Решая проблему перегревания теплоносителя, все производители твердотопливных котлов подходят к данной проблеме по-разному. Но принцип охлаждения у всех один – подача холодной воды в теплообменник из водопроводной сети дома. Вот некоторые решения данного вопроса:

• В топке устанавливается рядом с основным теплообменником дополнительный, который соединен с одной стороны с водопроводом, с другой с канализацией. Соприкосновение двух приборов дает возможность снизить температуру теплоносителя в основном теплообменнике.
• Установка небольшого теплообменника внутри основного. Подключение производится по той же схеме. По сути, малый прибор можно отнести к категории «запорной арматуры».
• Производится простое подключение теплообменника к водопроводным и канализационным сетям. Для этого в конструкции отопительного агрегата устанавливается четырехходовой клапан и встраиваемый датчик, который контролирует температуру теплоносителя внутри теплообменника. При повышении температуры до критической клапан просто впускает холодную воду из водопровода прямо внутрь теплообменного прибора. Происходит смешивание двух типов воды с разными температурами. В теплообменнике есть и выходной патрубок, который сбрасывает часть теплоносителя в канализацию. Скажем прямо, сомнительная схема, но такие твердотопливные котлы выпускаются.

Внимание! Есть еще один очень важный момент, который касается процесса установки котлов на твердом топливе. Встроенный в систему отопления циркуляционный насос при отключении создает ситуацию, при которой теплоноситель начинает закипать. А так как отключение электроэнергии в загородных поселках – дело обычное, то данная ситуация становится проблемной. Поэтому рекомендуем устанавливать около насоса байпас, который будет переключать отопление в режим естественной циркуляции горячей воды.

Вот такие схемы сегодня используются. Именно их разбор отвечает на вопрос, как подключить твердотопливный котел правильно? Все предлагаемые схемы не очень сложные, они требуют от производителя монтажных работ особого внимание. Здесь важно правильно провести подключение каждого прибора в соответствии с его прямым назначением.

Установка байпаса

Кстати, в такие схемы часто вставляют дополнительные агрегаты. К примеру, для поддержания беспрерывности нагрева теплоносителя. В системе будет не один котел, а два. Чаще всего устанавливаются электрический и твердотопливный прибор, поэтому схема подключения электрокотла к твердотопливному котлу производится параллельным способом. Это важный момент.

Заключение

Из статьи вы смогли убедиться в том, что установка твердотопливного котла своими руками и его правильное подключение зависят от тех целей, которые вы ставите перед отоплением. Схем немало, выбор за вами, но при этом обязательно учитывайте наши рекомендации. Лучше пусть она будет посложнее, зато всю систему будет проще эксплуатировать.
