2 способа – как подключить люстру к выключателю. Ошибки схемы. Подключение через двухклавишный с 3 проводами или диммер.

Подключение потолочной люстры можно выполнить двумя основными способами:

• через выключатель (двух, трехклавишный)

• через диммер

И в одном и в другом случае вы получаете самое главное от светильника. Либо люстра светит на максимальную яркость с использованием всех лампочек, либо светильник работает с неполной отдачей, создавая приятную освещенность не бьющую по глазам.

Рассмотрим эти способы пошагово, начиная от подключения кабеля в распредщитке, и заканчивая подсоединением проводов в самой люстре. Отдельное внимание будет обращено на самые распространенные ошибки при выполнении данных работ.

Как подключить люстру через двойной выключатель

Для того, чтобы выполнить данное присоединение закупите следующие материалы:

• 3-х и 4-х жильный кабель ВВГнГ-Ls сечением 1,5мм2

• выключатель двухклавишный

• прессуемые гильзы ГСИ в изоляции

• клеммные зажимы Ваго

Первым делом, берете трехжильный кабель ВВГнГ-Ls 3*1,5мм2 и протягиваете его по штробе к ближайшей распределительной коробке возле люстры.

Оставляете в ней запас на разделку и подключение концов.

В электрощитке с кабеля снимаете изоляцию и подключаете фазную жилу (пусть она условно будет белого цвета) на однополюсный автомат.

Желто-зеленую и синюю жилы заводите на соответствующие места (заземляющую и нулевую шинки).

Зачищенный кабель в распредкоробке желательно промаркировать, чтобы в дальнейшем ничего не напутать.

• L – фаза

• N – ноль

• PE – земля

Теперь, другим 3-х жильным кабелем от распредкоробки под потолком, до монтажной коробки внизу, там где у вас будет стоять двухклавишный выключатель, нужно сделать опуск.

Жилы сразу зачищаете и подписываете:

• L – фаза питания

• L1 – фаза на первую группу ламп в люстре

• L2 – фаза на вторую группу ламп в люстре

Подписывать их нужно как на выключателе снизу, так и в верхней коробке.

Далее вам понадобится 4-х жильный кабель. Его нужно протянуть от верхней распаечной коробки до места установки люстры под потолком.

Счищаете изоляцию с обоих концов и наносите маркировку:

• L1 – фазный провод для подключения первой половины люстры

• L2 – фазный провод для подключения второй половины люстры

• N – ноль

• PE – земля

Теперь самое основное. Нужно правильно все это собрать и подключить воедино в верхней распаечной коробке.

Для того, чтобы не перепутать и не наделать ошибок, как раз таки и пригодятся сделанные ранее надписи. С ними вся коммутация намного упрощается.

Берете клеммы Wago и просто стыкуете жилы с одинаковой маркировкой.

После чего коробку можно закрыть.

Далее занимаетесь двухклавишным выключателем.

Главную жилу питания L, заводите на общую клемму выключателя 1.

Обычно она обособленна, но не у всех производителей такая конструкция. Будьте внимательны!

L1 и L2 подключаете на нижние клеммы 3,4.

Монтируете защитные и декоративные планки и вновь поднимаетесь наверх к люстре.

Здесь может возникнуть вопрос, а как узнать, какие провода торчащие из люстры фазные, а какие нулевые?

Тем более, если они одинакового цвета. Их может быть 3,4,5 в зависимости от типа светильника и количества его рожков.

Здесь на помощь придет мультиметр. Вызванивать провода нужно внизу, когда люстра еще не подвешена на потолке.

Ноль по правилам должен приходить на резьбовую часть патрона и лампочки (крайние контакты), а фаза на центральный контактный штырек.

Переводите мультиметр в режим прозвонки или замера сопротивления, и последовательно касаетесь щупами проводов и контактных частей патронов на каждом плафоне. Нужно добиться звукового сигнала или найти где сопротивление равно нулю.

Если нулевых жил оказалось несколько, скручиваете их в одну общую.

Переходите к непосредственному подключению. Для облегчения последовательности, сначала соединяете защитное заземление и нулевую жилу. Для этого воспользуйтесь соединительными гильзами.

Хотя здесь также можно применить и клеммы Ваго.

После подключения земли и ноля, остается запитать две фазы. Выбираете любую из жил и прессуете гильзами питающие провода L1 и L2 с двумя фазными проводками на светильнике.

Все что осталось – это зафиксировать люстру на потолке и проверить ее работоспособность.

Как подключить люстру через диммер

Необходимый материал для монтажа:

• двухжильный кабель ВВГнГ-Ls 2*1,5мм2

• трехжильный кабель ВВГнГ-Ls 3*1,5мм2

• диммер

• светильник

• гильзы соединительные

• клеммы Wago

Начальный этап по монтажу 3-х жильного кабеля питания от щитка до распредкоробки такой же самый, как и в ранее рассмотренном варианте. Подключение в щитке, опять же выполняется к однополюсному автомату.

Отличие заключается в том, что вниз, к месту установки диммера, теперь уже спускается не трехжильный, а двухжильный кабель. Промаркировать его нужно следующим образом:

• L – фазный провод от щитовой

• Люстра – фазный провод для подключения самой люстры

Далее, от распаечной коробки до самой люстры, необходимо протянуть 3-х жильный кабель сечением 1,5мм2.

Наносите на его жилы три надписи в местах зачистки изоляции:

• Люстра (питающая фаза)

После этого, в коробке при помощи зажимов Ваго, коммутируете жилы согласно всех надписей.

Одинаково промаркированные жилы подключаете между собой.

Переходите к диммеру снизу. Главную фазу питания, которая идет с элекрощитка (ранее вы ее подписали как L), заводите на клемму диммера с надписью ”L” или “фаза”.

Другую жилу подписанную ”Люстра”, зажимаете под винт со значком диммируемая нагрузка.

Далее, светорегулятор монтируете и закрепляете в самой коробке, установив сверху декоративные рамки.

На люстре, фазную жилу подписанную ”Люстра”, через прессуемую гильзу соединяете с питающим проводом светильника.

Если со светильника у вас выходит несколько фазных жил (двух, трех, четырех рожковые люстры), то для подключения нагрузки через диммер, просто скручиваете их в один общий проводник.

Осталось подключить ноль и землю, подать напряжение и проверить работоспособность всей конструкции.

Частые ошибки при подключении

Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.

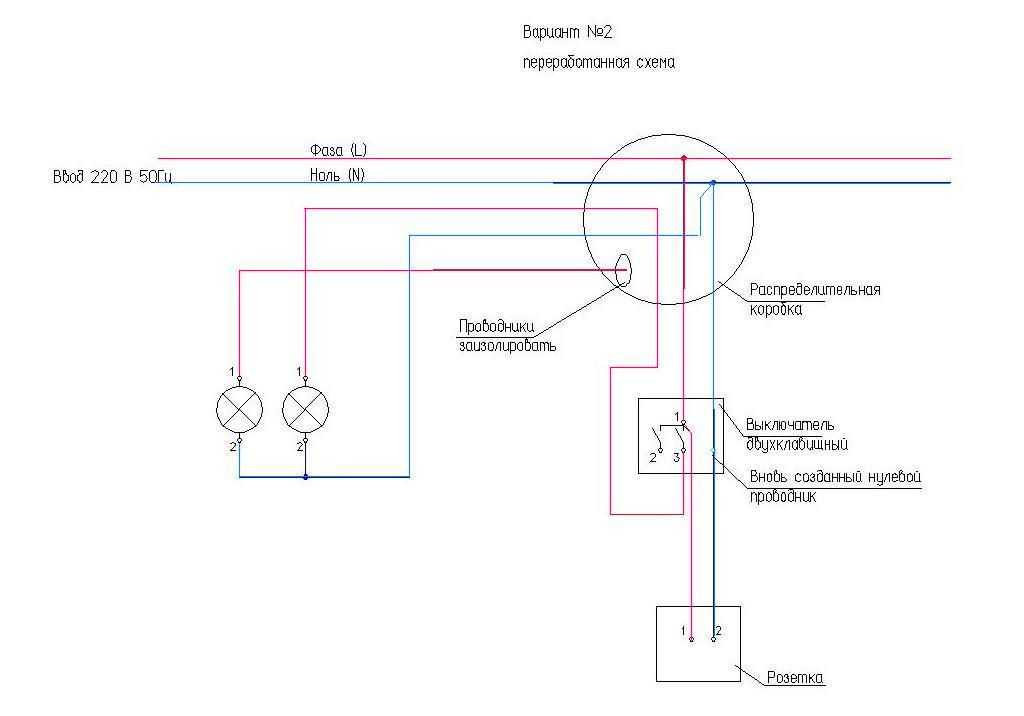

Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.

Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.

При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.

Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.

Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.

Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.

Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.

Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.

Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.

Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.

У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.

Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.

Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.

Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.

При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.

Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.

А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?

Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно. Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.

При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.

А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.

Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?

Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.

Увы, и такое зачастую бывает и никто от этого не застрахован.

Источники – https://cable. ru, Кабель.РФ

схема соединения двойного провода, порядок действий

Замена осветительного оборудования в жилых помещениях может быть вызвана как неисправностью старых приборов, так и желанием обновить интерьер. В просторных помещениях устанавливаются приборы с большим числом ламп, что требует распределения их по группам. Для этого стоит подключить люстру к двухклавишному выключателю.

• Инструменты для работы
• Провода в люстре
• Общее описание
  • Монтажные мероприятия
  • Прокладка кабеля
  • Распайка светильника
  • Распределительный бокс

Инструменты для работы

Перед началом монтажа нужно подобрать необходимые инструменты. К ним относятся:

• Индикатор напряжения для определения фазы.
• Отвёртки крестовая и шлицевая.
• Мультиметр для прозвонки цепей.
• Соединения проводов между собой лучше выполнять при помощи клеммных колодок. Подойдут изделия Wago, которыми удобно сращивать жилы из разных металлов (в большинстве старых зданий электропроводка выполнена алюминиевой «лапшой», а контакты люстр медные).
• Распаечная коробка.
• Нож, изолента, маркер имеются практически в каждом доме. Пригодится небольшая стремянка или стул, в зависимости от высоты потолка.

Провода в люстре

Прибор, купленный в магазине, снабжается инструкцией. Правила требуют, чтобы она была на русском языке. Однако если памятка отсутствует или отечественного перевода нет, стоит знать такие правила:

• Соединённые в одной группе или клеммнике провода с выходящим наружу контактом — это фаза, которая обозначается буквой L. В многорожковых люстрах такая схема позволяет применять выключатель с двумя и более клавишами, обеспечивая групповое, экономичное использование ламп.
• Если в жилом помещении имеется центральная заземляющая жила, то к ней подсоединяется провод, окрашенный в жёлто-зелёный цвет, PE. В постройках ранее 2000 г. встречается нечасто.
• К одинарной жиле, маркированной N, подсоединяются нулевые провода.

При отсутствии маркировки прозвонить схему можно с помощью прибора. В любом случае дополнительная проверка качества и правильности сборки не помешает.

Общее описание

Когда светильник оснащён несколькими лампами, а проводка позволяет использовать схему подключения двухклавишного выключателя к люстре, имеется много вариантов распределения светового потока. Можно выбрать любой из следующих:

• Загорание всех плафонов одновременно (для этого подойдёт электроарматура с одним действующим контактом). Если в схеме использовано только два провода, то это единственно возможный вариант без проведения дополнительных монтажных работ.
• Поочерёдное зажигание рожков. Нужен многокнопочный выключатель и трёхжильная проводка (не считая заземления). Количество загорающихся ламп при нажатии одной клавиши зависит от схемы разводки в люстре.
• Наиболее сложным будет способ поочерёдного, группового или одновременного запуска освещения в светильнике с большим количеством ламп.

Монтажные мероприятия

Если в комнате уже имеется устраивающая хозяина и подходящая к осветительному прибору электрическая сеть, то это сократит временные и материальные издержки на установку. Однако подсоединение с нуля также встречается нередко.

Для этого необходимо выбрать место будущего нахождения люстры. Как правило, это середина потолка, хотя современные дизайнерские решения могут предложить её установку практически в любом месте. Крепление осуществляется на специальные кронштейны.

Прокладка кабеля

Выбрав точку для размещения осветительного прибора, нужно определить, где будет установлен двойной выключатель для подключения люстры. Потребуется также распаечная коробка, которую крепят чуть ниже потолка на стене. Форма её может быть любой.

Разметив установочные места, необходимо подготовить трассу для укладки провода. Это трёхжильный (для сетей с заземлением число жил будет 4) кабель соответствующего сечения, которое зависит от мощности и количества ламп. Рассчитать его можно по специальной таблице. Канал штробится от предполагаемого места установки светильника до разветвителя и далее до коробки, где будет стоять выключатель.

Если в комнату не заведено напряжение, то от центрального щита прокладывается канал с размещением кабеля, аналогичного комнатному — до соединительного бокса. От него общий ноль и земля (если есть) отходят напрямик до люстры, а фазный провод подаётся к месту предполагаемого выключателя. От него же необходимо проложить двухжильный кабель, по которому будет подаваться фаза сперва до распредкоробки, а затем к светильнику.

После того как проброска проводов завершена, нужно их скоммутировать. Фаза, подаваемая из коробки, крепится к общему контакту разъединительного устройства. Концы, идущие к люстре, — к отходящим клеммам. Подобная арматура выполняет функцию разрыва фазы. В целях безопасности прокладывать через неё нулевой провод нельзя.

Распайка светильника

Прежде чем подключить двойной выключатель на люстру, необходимо все имеющиеся в приборе лампы разбить на требуемые группы. Это дробление выполняется в зависимости от нужных условий освещённости. Вариантов может быть несколько, выбор делается произвольно. При подключении патронов следует учитывать правило: фаза подходит к центральному контакту, ноль — к боковому. Все нулевые провода совмещаются с соответствующей жилой, идущей от соединительной коробки.

После распределения такие концы замыкаются между собой отдельно: первая и вторая группы подсоединяются к двойному кабелю, идущему от выключателя через соединительный бокс. При предусмотренной заземляющей жиле её следует совместить с контактом, помеченным PE или специальным значком.

Распределительный бокс

Соединив провода в осветительном приборе и в выключателе, нужно собрать схему в распаечном коробе. Это можно совершить несколькими способами:

• Самым простым и распространённым методом является обычная скрутка. Нужно лишь зачистить кончики, скрутить их и заизолировать. Подобный вариант подходит для проводников, изготовленных из одинакового металла.
• Более надёжный контакт обеспечит пайка. Она применяется в помещениях, где предъявляются повышенные требования к безопасности (школы, детсады, больницы). Употребляется исключительно в сетях освещения. При больших нагрузках использование такого варианта запрещено.
• Для создания идеального контакта употребляется сварка. Этот тип соединения будет самым безопасным, но потребует определённых навыков работы с оборудованием.
• Проверенный десятилетиями применения, служащий свыше 20 лет способ гильзовой опрессовки.
• Использование клеммных зажимов также надёжно. Это самый молодой и быстрый вариант монтажа.

Определившись с методикой совмещения проводов, следует соединить их между собой. Порядок таков:

• Общая нулевая жила от главного щитка подключается к подобному проводу люстры.
• Фаза от источника питания — с соответствующим концом, идущим к выключателю.
• Групповые шнуры со светильника — с отходящими от коммутационного устройства.
• Контакт PE — с землёй от прибора освещения.

Последним этапом будет включение схемы в распределительном щитке. Произвести это несложно, так как все концы подсоединяются на определённые места: фаза к автоматическому выключателю, ноль к нулевой клемме, а PE-проводник к заземляющей шине. После визуального обследования правильности собранной схемы её необходимо проверить с помощью мультиметра при включённом и нерабочем положении выключателя. Убедившись в том, что схема рабочая, можно подавать напряжение.

В случае установки новой люстры на старое место вся электроарматура уже установлена, имеется кронштейн и провода. Необходимо определить их фазировку. Это можно сделать так:

• Развести концы в стороны и включить клавиши выключателя. Индикатором определить наличие напряжения. Где оно отсутствует, будет ноль или общий провод. Два прочих контакта — фазные.
• Для прозвонки с использованием прибора нужно разобрать выключатель и распаечную коробку.

При проведении подобных мероприятий стоит помнить, что работа с электрическим током является опасной. Поэтому перед монтажом следует отключить напряжение и проверить его отсутствие исправным приспособлением. Если навыки производства электротехнических работ отсутствуют, рекомендуется обратиться к специалистам.

Как правильно подключить люстру с пультом. Как установить потолочные люстры

• Как правильно подключить провода к потолочной люстре
• Как подключить люстру с пультом, на пульт.
• Контроллеры с дистанционным управлением.

Как установить и подключить люстру потолочную своими руками, схема подключения люстры.

Потолочная установка, упомянутая люстра, является основным источником освещения во многих жилых помещениях. Смотрите статью как правильно выбрать настенный светильник. расположенная люстра, как правило, посередине потолка, максимально равномерно распределяет поток света. Крепление люстры либо подвесным крюком, либо с помощью специальных дюбелей путем жесткого крепления, где в этом случае есть два варианта, как установить люстру:

1. Закрепить специальную планку, которая будет входить в конструкцию люстры, к месту подвода питающих проводов от потолка. Планка. Это нужно сделать так, чтобы ее можно было снять при помощи откручивания двух винтов с декоративными головками. После крепления планки к потолку присоединяют подводящие провода, надевают корпус люстры и затягивают саморезы.

На потолках при старой планировке квартиры часто остаются большие отверстия, в которых ранее устанавливались крючки для подвешивания люстр. В этом случае достаточно немного сдвинуть места специальных крепежных планок, чтобы отверстие для крепления крюка люстры закрылось после установки.

Схема крепления люстры к потолку. Как правильно установить люстру.

Вот что сделало установку популярным сегодня бюджетным вариантом. Установку люстры желательно проводить не в одиночку, а вдвоем, используя устойчивую стремянку.

2. Несколько иначе монтируются тяжелые люстры, в которые часто можно вставить понижающий трансформатор. Как правильно установить потолочную люстру такой конструкции, мы сейчас тоже разберемся. Конструкция такой люстры состоит из двух частей — внешней панели с разным количеством патронов, предназначенных для электротехники, и массивного основания для управления ПРА (что, впрочем, встречается не так уж часто в последнее время) и понижающего трансформатора. Сначала с помощью трех-четырех анкерных дюбелей к потолочному основанию.

Затем подключите два провода питания. Подсоедините выводы к подключенному к трансформатору (точнее, к его первичной обмотке) контактному зажиму. Эти контакты легко определить визуально, так как они намного тоньше проводов вторичной обмотки. В случае с третьим заземляющим проводом необходимо подключить его к люстре. Затем наденьте на основу внешнюю панель и закрепите ее саморезами с декоративными головками.

И в том, и в другом случае перед установкой обязательно нужно снять все легкобющиеся компоненты – электролампы, рассеиватели, хрустальные отражатели. После установки и подключения люстры можно смело вкручивать или вставлять светильники, проверять их работоспособность во всех существующих условиях эксплуатации. По крайней мере, для этого нужно установить все легкобющиеся и хрупкие детали.

Наверное, проще всего установить и подключить люстру, которая вешается на крючок. После того, как люстра установлена ​​на крюк, нужно только соединить с ней питающие линии, приподнять заглушку, положение, скрывающее электрическое соединение и крюк, и прочно зафиксировать заглушку в этом положении. Затем можно свободно выкручивать электрические лампы и производить проверку их работоспособности. По крайней мере там также установлены и хрупкие легкобющиеся детали.

Как правильно подключить провода к потолочной люстре

В помещениях, оформленных в старые добрые советские времена – будь то “ленинградка”, “сталинка”, “хрущевка” или другие типы квартир – люстры, как правило, подключаются намного проще, чем в помещениях современной застройки. По завершении демонтажа старой люстры в середине потолка обычно наблюдается отверстие для крючка, а из него или вокруг него торчит несколько проводов. Если снять крышку двухклавишного выключателя, обычно расположенного на стене, то также увидим, что он подключен к тому же числу проводов, что и торчит из отверстия в потолке (чаще всего — к трем проводам). Смотрите нашу статью как установить и подключить выключатель открытой и скрытой проводки.

Если на стене стоит однокнопочный выключатель, то третий провод все равно должен быть где-то рядом, я его просто отложил и изолировал. Скорее всего это означает, что в разобранной люстре был только один режим освещения, а подключенных к ней было три провода, торчащих из потолка, всего два. В старых домах часто в прихожую, спальню, кухню, ванную и туалет с потолка можно воткнуть только два провода. Это означает лишь то, что альтернативы нет и должны быть подключены одномодовые люстры.

Однако большинство люстр, произведенных в СССР, работали с тремя режимами освещения:

1. Режим не яркого освещения – когда только центральный светильник. В случае, если в светильнике отсутствует центральная лампа, горит нижняя часть боковой лампы.
2. режим умеренно яркого света – когда не работает центральная лампа, а горит боковая. При отсутствии центральной лампы в светильнике горит большая часть световой стороны.
3. режим полной яркости – при работе на полную мощность горит все.

Люстра, работающая в трех режимах, состоит по существу из двух электрических вводов, каждый из которых представляет собой группу электрических ламп, соединенных параллельно друг с другом. кстати, один провод, выходящий из трех ламп, является общим для других. При появлении напряжения между любыми двумя другими проводами и общим проводом начинают работать обе группы.

Схема подключения люстры к проводу. Как подключить провода к правильной люстре.

Если сеть однофазная, между рабочей и нулевой фазами возникает напряжение. В случае постоянного подключения к общему проводу люстры нулевой и подачи рабочей фазы через двойной выключатель на два других провода можно считать аналогично осуществляемым составным. Если есть постоянное подключение к общему проводу люстры с фазой, при том, что после переключения на два других провода подается рабочий ноль – люстра будет работать и с этим соединением, однако такое подключение нельзя назвать хорошим, т.к. возможно поражение человека электрическим током, при необходимости замены перегоревших лампочек, а также выхода из строя выключателя.

Следовательно, главное – найти общий провод из трех проводов, торчащих из потолка. Как это сделать? Можно рассмотреть самые действенные способы:

Самый простой способ аккуратно развести провода, а затем перевести двухклавишный выключатель во включенное состояние. Взяв в руки индикаторную отвертку, поочередно коснитесь оголенных концов каждого из трех проводов. В случае искрового зажигания в отвертке на двух проводах и отсутствии третьего можно считать, что проводка правильная, третий провод, при прикосновении к дисплею которого отвертка не загорается, светится. общий.

Для окончательной уверенности, администрация сайта после ремонта квартиры в новостройке своими руками рекомендует выключить оба выключателя и ключи второй раз, чтобы проверить наличие напряжения, касаясь концов проводов. Если все в порядке, то индикатору некуда светить, так как выключатель размыкается и вспучивается фазная электрическая цепь.

Индикатор также может загораться при касании оголенного провода на конце выключателя. Это может означать не совсем правильную разводку и то, что провод общий.

Если у вас есть подобные проблемы, лучше всего использовать другие способы поиска общего провода, которые могут показаться немного сложными, но они будут более надежными. например, можно использовать мультиметр, специальный измерительный прибор. Необходимо поставить прибор в положение, при котором измеряется переменное напряжение и переводится в рабочее положение хотя бы одна кнопка переключателя.

Затем щупами мультиметра поворачиваем оголенные концы проводов. Отогните в сторону два провода, не перемыкая их, переведите ключ выключателя в положение «выключено», а другой — в состояние «включено». Напряжение между двумя проводами, которые были согнуты, исчезло.

Третий оставшийся проводящий щуп устройства, а другой щуп, в свою очередь, касаются концов двух изогнутых проводов. Где там напряжение на контактном проводе делить а. Размечать нужно особым образом.

Осталось только найти общий проводник на люстру. Для этого вкрутите лампочку и поверните мультиметр, чтобы измерить сопротивление между концами трех проводов, выходящих из люстры. Таким образом нужно найти два провода, среди которых будет наибольшее сопротивление. Ни один из них не может быть общим, так как просто третий провод в данном случае является общим проводом.

Определив общий провод, можно правильно подключить люстру. Предварительно полностью отключите в квартире напряжение и подключите к клеммному разъему (см. в нашей статье способы подключения электрических проводов) провода люстры с питающим концом, который выступает из-под потолка.

Крепление провода люстры через клеммный разъем.

Если в люстре есть дополнительный четвертый провод (он обычно имеет желто-зеленую изоляцию и заземляется), то этот провод не подключается, а просто изолируется. Проверить работу лампы после подачи напряжения. Если все сделано правильно, люстра должна нормально работать.

В современных комнатах из потолка часто торчат не три, а четыре провода и четвертый провод это земля. Этот желто-зеленый провод крепится к корпусу лампы через такой же по цвету провод, который выходит из него. Проблемы могут возникнуть, если все четыре провода, торчащие из потолка, одного цвета — тогда нужно искать еще и провод заземления.

Для этого необходимо предварительно отключить панель на индукционной машине. Затем довольно длинный кусок провода, один конец которого зачищен и освобожден от изоляции, прикрепляют к щупу мультиметра, другой его зачищенный и освобожденный конец запорного вентиля наматывают на неокрашенную часть аккумулятора. Ставим мультиметр в режим измерения сопротивления и проверяем щупом поочередно все четыре провода. Там, где метр покажет сопротивление (которое все равно будет очень маленьким), это провод заземления.

Как подключить люстру с пультом, на пульт.

Пожалуй, самыми современными бытовыми осветительными приборами являются люстры, которые оснащены пультом дистанционного управления. Конструкция такой люстры, как правило, состоит из нескольких ламп (чаще светодиодных) и контроллера, являющегося управляющим устройством. такие лампы, кстати, могут выполнять не только функцию освещения, но и служить таймерным устройством или цветомузыкальным мультипрограммным. Они специально прикреплены к панели управления. Однако для некоторых забывчивых людей это, казалось бы, неоспоримое преимущество может обернуться недостатком, ведь они всегда забывают и теряют пульты, переходя из комнаты в комнату.

Поэтому некоторые люстры снабжены двумя пультами дистанционного управления – собственно, выносным и стационарным основанием, выполняющим функцию поиска. Установлена ​​и подключена стационарная базовая консоль на стене вместо выключателя. Вам следует воспользоваться функцией поиска и «потерянная» панель будет быстро найдена благодаря встроенному в ее состав зуммеру.

Теперь подробно рассмотрим, как правильно подключить люстру с пультом к проводам и выключателям, а затем рассмотрим, как установить потолочную люстру. Довольно легко к сети в старых домах подключаются люстры только с одним пультом. Заземление подключать не обязательно, достаточно только подключить землю и любые два других провода. провод, который не подключен, необходимо отогнуть в сторону и надежно изолировать.

Новые квартиры с четырьмя проводами, торчащими из потолка, требуют еще и заземления корпуса светильника. Настенный выключатель можно оставить на своем месте, если он всегда включен, или убрать все. Если чистый, то два провода на месте выключателя должны быть соединены друг с другом.

Впрочем, если есть еще и стационарная консоль все тоже не так сложно. Для нормальной работы стационарного пульта требуется напряжение двести двадцать вольт, поэтому необходимо обеспечить именно такую ​​мощность. Для начала нужно отключить питание на распределительном щитке, демонтировать выключатель на стене, аккуратно развести по бокам концы провода, который был подключен к выключателю.

На потолке потом соединяется с одним из двух оставшихся проводов (естественно ,не только с землей) и включается питание. Между оголенными концами проводов должно появиться небольшое напряжение, которое можно измерить мультиметром.

Проверка напряжения мультиметром.

провод, между которыми напряжение, присоединить к клеммам L и N на стационарном пульте, оставшийся провод и подключить к клемме «выход» (впрочем, он может быть указан и по-другому, для этого необходимо прочитать инструкцию, которая прилагается к люстре). В случае клемм PE не нужно никуда подключать. К сдвоенной потолочной проводке подключается один из проводов, к одинарной — второй, а к земле — третий заземлитель, если он, конечно, есть.

Контроллеры с дистанционным управлением.

Все люстры с дистанционным управлением содержат электронный блок управления. Это устройство позволяет выполнять брутфорс разных режимов освещения, в том числе отсекая часть групповых люстр. Иногда электронные контроллеры продаются с пультами в рознице и стоят относительно недорого, и их можно приобрести отдельно от люстры.

Если поменять проводку таким образом люстры, подключить их через контроллер, Кроме того, можно добиться удаленного подключения режимов, Можно улучшить функциональность такой схемы за счет того, что увеличится количество ее режимов . Если у нас двухклавишный переключатель позволяет управлять двумя ветвями цепи, то контроллер может контролировать до шести ветвей посередине (при увеличении цифр!). В качестве примера ниже показана схема подключения технологической люстры, состоящая из пяти светильников.

Контроллер подключения с дистанционным управлением для люстр. Как подключить люстру – схема.

Так как размеры корпуса люстр небольшие, то крепление легко спрятать, хотя бы в то же отверстие в потолке, которое предназначено для крепления крюка. Теперь вы знаете, как правильно установить потолочную люстру и как подключить люстру с пультом и без него тоже правильно. Помните:

Все работы, при которых необходимо прикасаться к оголенным проводам, проводить при отсутствии напряжения!

Люстра Электрические провода и кабели Освещение Электричество Схема подключения, золотые хрустальные люстры PNG

Люстра Электрические провода и кабели Освещение Электричество Схема подключения, Золотые хрустальные люстры, светильник, стекло png

PNG ключевые слова

• светильник,
• стекло,
• декор,
• Кабель электрических проводов,
• электричество,
• Электрические выключатели,
• светодиод,
• освещение,
предохранитель
• ,
• золотые хрустальные люстры,
• потолок,
• Электротехника,
• Электрический кабель,
• схема,
• кристалл,
• люстра,
• Потолочный светильник,
• Схема подключения,
• png,
• стикер png,
• скачать бесплатно

Скачать PNG бесплатно ( 130. 83KB )

Размеры

800x550px

Размер файла

130,83 КБ

Тип MIME

Изображение/png

изменить размер png

ширина (пкс)

высота (пкс)

Некоммерческое использование, DMCA Свяжитесь с нами

• черно-золотая иллюстрация подвесного светильника, подвесной светильник Освещение Светильник, Лампа, фонарь, свет png 667x571px 106,32 КБ
• Люстра Освещение Лампа Стекло, свет PNG 943x914px 354,14 КБ
• Освещение Светильник Lamp Wall, свет, Светильник, белый png 500x500px 117,16 КБ
• org/ImageObject”> Люстра Светильник Освещение Электричество, хрустальные люстры, мебель, декор png 800x550px 279,62 КБ
• Подвесной светильник Люстра Светильник Светодиод, свет PNG 1200x1200px 431,18 КБ
• Подвесной светильник с подсветкой, Освещение Лампа накаливания Подвесной светильник Светильник, Струнные светильники, фонарь, светодиодная лампа png 700x500px 168,51 КБ
• Фонтан Треви Фонтана дель Тритоне, Рим Люстра Лампа накаливания Светильник, блеск, стекло, мебель png 2362x3540px 8.19МБ
• фонарь из серого металла, ландшафтное освещение, уличный фонарь, фонарь, уличный фонарь, светильник, стекло png 762x1047px 139,4 КБ
• org/ImageObject”> Светильник Pendentive Lighting Потолочная люстра, лампа, комната, цвет png 800x1438px 515,76 КБ
• Автоматический выключатель Электрический распределительный щит Электрические выключатели Электричество Электрические провода и кабели, пожаротушение, Электрические провода Кабель, электрическая проводка png 1200x1241px 1,09 МБ
• Хрустальная люстра Light Bronze Charms & Pendants, хрустальные люстры, светильник, стекло png 560x800px 370,83 КБ
• Светодиодная лампа Foco LED, свет PNG 500x500px 156,04 КБ
• Подвесной светильник Светильник Люстра Освещение, освещение сцены, светильник, стекло png 1653x2200px 747 КБ
• org/ImageObject”> Подвесной светильник Лампа накаливания Светильник Подвески и подвески, Лампочка PNG 2048x2048px 1,17 МБ
• иллюстрация с шестью подвесными светильниками, лампочка освещения Эдисона, светильник, огни png 800x800px 113,35 КБ
• Светильник Подвесной светильник Освещение Люстра, Ретро Электро, Светильник, угол png 724x724px 62,53 КБ
• белая люстра, светильник люстра освещение мебель, континентальная мебель для дома, люстра, мода, 3d png 1200x1500px 1,23 МБ
• серебряная люстра, светильник Люстра Lighting Crystal, люстра, стекло, декор png 1200x1200px 845,26 КБ
• org/ImageObject”> Люстра Светильник Освещение Плафон Свинцовое стекло, хрустальная люстра, Светильник, лампа png 701x700px 594,9 КБ
• Электрические провода и кабели Электричество Электрические выключатели Вилки и розетки переменного тока Электротехника, розетка, электроника, электрические провода Кабель png 1000x778px 768,26 КБ
• Люстра Светильник Освещение, люстра, декор, комната png 1936x1800px 2,18 МБ
• Люстра Светильник Подвесной светильник Лампа, Исламская люстра, Светильник, декор png 600x900px 441,2 КБ
• Люстра House Crystal Ceiling, Люстры с серебряным блеском PNG 2048x2048px 987,18 КБ
• org/ImageObject”> ретро люстра для гостиной, минималистская люстра, освещение png 1100x1390px 902,62 КБ
• Автоматический переключатель Электрические выключатели Контактор Электрические провода и кабели Схема подключения, электроэнергетическая техника, электрические провода, кабель, реле png 860x898px 675,66 КБ
• включенная коричневая керосиновая лампа, Lantern Light Масляная лампа Керосиновая лампа, декоративный фонарь PNG 555x555px 52,47 КБ
• серебряный диско-шар, диско-шар Light Color Party, Кара Делевинь, знаменитости, светильник png 720x1320px 973,96 КБ
• Схема подключения Предохранитель Электрические провода и кабели Домашняя проводка, звездочка, электроника, электрические провода Кабель png 2056x3648px 5,89 МБ
• org/ImageObject”> Баннер Imgur, тканевый Баннер, светильник, декор png 800x358px 368,89 КБ
• Светильник Освещение Подвески и подвески Люстра Дизайнер, потолок, стекло, угол png 1440x1440px 302,16 КБ
• иллюстрация люстры с серебряным основанием, люстра освещения Светильник EGLO, люстра, стекло, декор png 1700x1700px 925,3 КБ
• Уличный свет Освещение Лампа накаливания Электрический свет, Ламба, Светильник, фонарь png 385x800px 143,73 КБ
• Освещение Люстра Хрусталь Свинцовое стекло, хрустальные люстры, Светильник, стекло png 800x753px 426,48 КБ
• org/ImageObject”> EGLO Lighting Люстра Светильник Лампа, лампа PNG 970x970px 130,24 КБ
• Light Lantern Масляная лампа Керосиновая лампа, фонарь, Светильник, стекло png 748x1069px 590,66 КБ
• Освещение Люстра Светильник Лампа, блеск, стекло, фонарь png 1758x2000px 3,02 МБ
• Подвесной светильник Освещение Потолочный светильник, подвесной, Светильник, стекло png 700x700px 1,87 МБ
• Освещение Светильник Подвесной светильник Люстра, подвеска, кулон, комната png 1366x1680px 802,49 КБ
• Подвесной светильник Светильник Освещение Люстра, подвесные светильники, Светильник, стекло png 600x600px 109,84 КБ
• org/ImageObject”> Люстра Lighting Candle Brass, хрустальные люстры, светильник, стекло png 493x739px 236,81 КБ
• Стеклянная люстра Подвесной светильник Светильник Винт Эдисона, стекло, цвет, лампа png 372x949px 50,04 КБ
• Подвесной светильник Светильник Люстра Menards, свет PNG 724x724px 67,83 КБ
• люстра с золотым обрамлением, потолочный светильник люстры, светильник, потолочный светильник, стекло, кулон png 800x800px 378,95 КБ
• Схема подключения Honda Wave серии Электрические провода и кабели Honda Wave 110i, Honda 70, угол, электрические провода Кабель png 4417×3009пикс. 300,3 КБ
