Схема отопления с теплоаккумулятором, расчет и подключение к котлу с теплообменником, смотрите видео и фото

Содержание:

1. Функциональные особенности теплоаккумулятора
2. Использование теплоаккумуляторов для твердотопливных котлов
3. Тепловой аккумулятор для электрокотла
4. Системы многоконтурного отопления с теплоаккумуляторами
5. Правила установки и расчет

Многие хозяева часто сталкиваются с вопросом касательно того, что такое тепловой аккумулятор, используемый в отопительной системе, и как он функционирует. Об устройстве этих механизмов, а также о том, как должно проходить подключение теплоаккумулятора к котлу, далее и пойдет речь.

Функциональные особенности теплоаккумулятора

Аккумуляторный отопительный бак внешне представляет собой высокую емкость цилиндрической или квадратной формы, оснащенную несколькими патрубками, расположенными на разном уровне. Объем такого резервуара может составлять от 20 до 3000 литров, однако наиболее распространенными образцами являются модели от 0,3 до 2 м³.

Функциональность такого оборудования является действительно высокой и отличается следующими признаками:

• Конструкция может быть оснащена большим числом патрубков (от четырех до нескольких десятков). Влияет на это, в первую очередь, то, какой конфигурацией обладает система отопления с теплоаккумулятором, а также то, сколько контуров в ней имеется.
• Это оборудование можно оснастить теплоизоляцией, которой может выступать такие традиционные материалы, как минеральная вата или вспененный полиуретан. При этом правильнее будет изолировать бак даже в том случае, если он располагается в отапливаемом помещении, поскольку это позволит избежать непредвиденных потерь тепла.
• Материалом для изготовления стенок теплового аккумулятора своими руками могут послужить такие элементы, как черная или нержавеющая сталь.
  Второй материал обеспечит оборудованию более долгий срок службы, однако приобрести его будет дороже.
• Существует возможность разделения конструкции бака на сообщающиеся сегменты, отделенные друг от друга расположенными горизонтально перегородками. Данная мера позволяет теплоносителю иметь примерно одинаковую температуру в той или иной части механизма.
• Бак может быть оснащен особыми фланцами, предназначенными для установки ТЭНов (трубчатых электронагревателей). Их использование может допускать возможность того, что весь аппарат будет функционировать по принципу электрического котла.
• В том случае, если оборудуется теплоаккумулятор с теплообменником, емкость аккумулятора может выполнять функцию приготовления горячей воды, пригодной для питья. При этом теплообменник в этом случае может быть как обычным проточным пластинчатым, так и накопительным баком внутри резервуара. Так или иначе, расчет теплоаккумулятора для отопления не предусматривает большие затраты на нагрев воды для этих целей.
• Снизу агрегата может находиться еще один теплообменник, предназначенный для установки коллектора солнечного тепла. Монтируется он внизу системы потому, что эффективную теплоотдачу можно обеспечить даже при условии, если производительность коллектора будет невысокой, к примеру, в вечернее время. Читайте также: “Солнечная батарея для нагрева воды своими руками”.

Использование теплоаккумуляторов для твердотопливных котлов

Для котлов такого типа схема отопления с теплоаккумулятором предусматривает такой режим работы, при котором топливо сможет по возможности сгорать без какого-либо остатка, а мощность оборудования, равно как и его КПД, будут максимальными. Для того чтобы отрегулировать мощность оборудования, можно ограничить подачу воздуха к камере сгорания.

Схема подключения теплоаккумулятора к твердотопливному котлу предусматривает такую систему, при которой:

• тепло, производимое работающим при максимальной мощности котлом, направляется непосредственно к резервуару с водой для ее нагрева;
• по окончании полного сгорания топлива теплоноситель не прекращает циркулировать по системе от бака накопления до радиаторов, постепенно забирая у него тепловую энергию.

Как результат, растапливать котел придется гораздо реже, что позволит сэкономить значительную часть времени и физических сил.

Тепловой аккумулятор для электрокотла

Самодельный теплоаккумулятор отопления, используемый вместе с котлом, работающим от электричества, также может обеспечить некоторую выгоду, несмотря на то, что большинство современных электрокотлов не требует тщательного ухода и прекрасно функционируют без чьего-либо вмешательства.

Особую пользу такая система будет нести при условии ночного тарифа. Так, в темное время суток стоимость на электроэнергию может быть значительно меньшей по сравнению с дневной ценой на киловатт-часы.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Поэтому функционирование аккумулятора отопления проходит по следующей схеме:

1. В ночное время автоматизированный котел самостоятельно включается в нужное время, при этом нагревая аккумулятор отопления до температуры, равной 90°.
2. Днем все полученное тепло расходуется на обогрев жилища. При этом регулировать расход воды можно, настроив желаемым образом производительность насоса циркуляции.

Системы многоконтурного отопления с теплоаккумуляторами

Еще одно неоспоримое достоинство бака накопления – это потенциальная возможность эксплуатировать его как гидрострелку.

Подобная функция является очень нужной, так как ввиду того, что корпус бака оснащен как минимум четырьмя патрубками, появляется возможность отбирать теплоноситель с нужной температурой на том или ином уровне накопительного бака. Это даст возможность оборудовать качественный контур с высокой температурой, оборудованный радиаторами, а также отопление с низкими температурами, как, например, в теплом полу.

Однако не стоит забывать и о насосах, имеющих схемы контроля нагрева, поскольку температура на разных уровнях накопительного резервуара в разное время суток, как известно, отличается.

При этом функция патрубков не сводится исключительно к отводам для отопительных контуров. Сразу несколько систем котлов, оборудованных по разному типу, можно подключить к одному аккумулятору отопления.

Правила установки и расчет

Принцип подключения теплоаккумулятора является таким же, как и у гидрострелки, а основное отличие заключается только в теплоизоляции и объеме. Эти механизмы нужно монтировать между двумя трубопроводами, идущими от котла – обратным и подающим. Подающий элемент подключается к верхней части резервуара, в то время как обратный – к нижней. Читайте также: “Как подобрать теплоаккумулятор для котлов отопления – принцип работы, преимущества использования”.

Для того чтобы рассчитать тепловую емкость устройства, можно воспользоваться следующей формулой: Q = mc (T2-T1). В данном случае Q – это количество накопленного тепла, m – масса, которой обладает вода в емкости, c – показатель удельной теплоемкости, измеряемый в Дж/(кг*К) и равный 4200, а Т2 и Т1 – исходный и конечный параметр температуры воды.

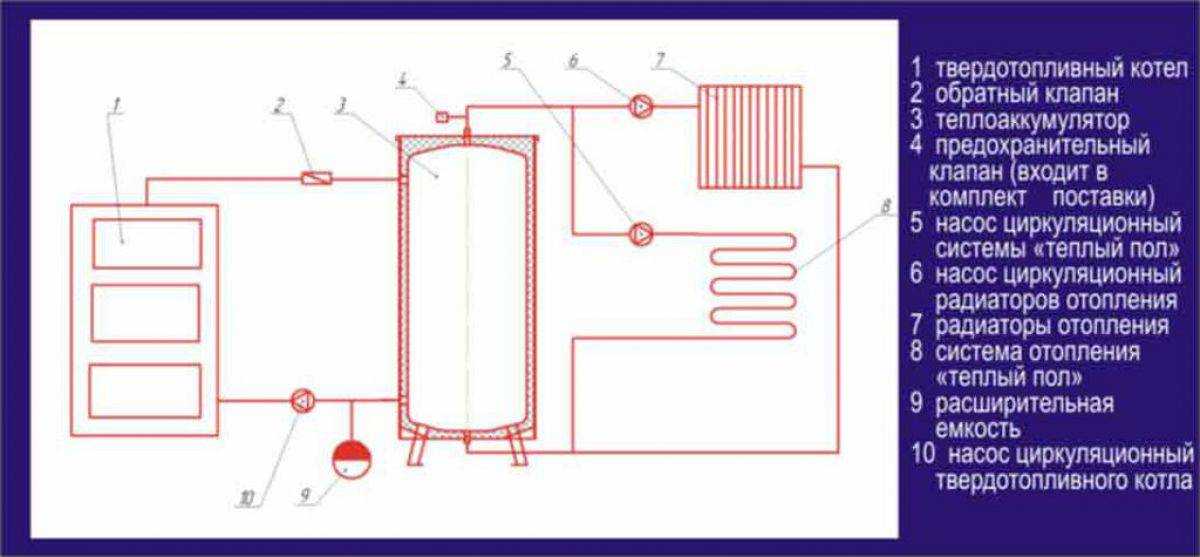

Пример использования теплоаккумулятора в схеме отопления:

Данная формула позволит правильно рассчитать то, какую тепловую емкость должен иметь теплоаккумулятор для котлов отопления. При возникновении вопросов относительно создания и монтажа теплоаккумуляторов, а также во избежание неполадок во время дальнейшей эксплуатации всегда можно обратиться за помощью к квалифицированным специалистам, в наличии у которых всегда имеются фото вариантов оборудования, а также подробные видео по их правильной установке.

Схема подключения твердотопливного котла с теплоаккумулятором при монтаже своими руками, накопительного водонагревателя на даче,размеры котельной,теплоаккумулятор, отопление с теплоаккумулятором в частном доме.

Теплое, уютное и красивое жилище — мечта каждого владельца частного дома. Отопление в нем играет не последнюю роль. Поэтому выбор надежного, удобного в использовании и с оптимальной ценой отопительного прибора — очень важная задача.

В настоящее время, когда цены на газ, его установку, подключение и обслуживание все время увеличиваются, многие обращают свое внимание на котлы на твердом топливе. Тем более что с приобретением топлива пока, по крайней мере, проблем нет. И наша промышленность радует большим выбором современных усовершенствованных твердотопливных котлов с теплоаккумулятором : пиролизных и пеллетных.

Что такое теплоаккумулятор

Содержание статьи

• 1 Что такое теплоаккумулятор
  • 1.1 Для чего нужен
  • 1.2 Принцип работы
  • 1.3 Преимущества использования
  • 1.4 Недостатки
• 2 Когда нужно ставить
• 3 Расчет теплоаккумулятора
• 4 Нюансы монтажа
  • 4.1 Схемы подключения к твердотопливному котлу
  • 4.2 Схема подключения к электрокотлу
• 5 Видео

Но при эксплуатации агрегата на твердом топливе придется столкнуться с проблемой неоднородности получения тепловой энергии. Пока котел работает — дома тепло или даже жарко. Закончилось топливо – в доме становится холодно. Половина полученного тепла уходит в атмосферу, да и подкладывать дрова приходится часто. Поэтому задумались о том, чтобы сохранять избыточное тепло, а потом потихоньку отдавать его в систему отопления.

Эту проблему и решают, когда начинают эксплуатировать твердотопливный котел с теплоаккумулятором.

В странах Европы запрещено применение агрегатов тепловой энергии без буферной емкости, чтобы не было выбросов угарного газа в атмосферу.

Теплоаккумулятор — это емкость, чаще всего круглая цилиндрическая, наполненная водой, в зависимости от предназначения бывает разных модификаций.

В производственный вариант входят:

• основной корпус, который изготавливается из различных сплавов стали или из нержавейки;
• слой изоляции из базальтовой или минеральной ваты или пенополиуретана толщиной не менее 50 мм;
• наружная обшивка изготавливается или из окрашенного тонкого листового металла, или из чехла из полимерного материала;
• в основную емкость врезают патрубки для подвода и отвода теплоносителя;
• в более дорогих моделях внутри устанавливают змеевик для подогрева воды;
• термометр и манометр служат для контроля за температурой и давлением.

Иногда в тепловой аккумулятор встраивают блок электрических тенов с датчиками и подсоединяют солнечные батареи — это создает дополнительный комфорт при его использовании.

Цены на эти варианты высокие, поэтому народные умельцы чаще всего изготавливают буферные емкости своими руками.

Для чего нужен

Спектр применения аккумулятора тепловой энергии очень широк и определяется согласно модификации и применяемого вместе с ним оборудования.

Самое главное его предназначение:

• накопить как можно больше тепла, а потом, когда закончится топливо в основном теплогенераторе, отдать его в систему отопления;
• предотвращать резкие перепады температуры в системе, тем самым не допускать появления конденсата в котле.

Более современные и дорогие позволяют создать больший комфорт и больше возможностей:

• горячее водоснабжение в доме;
• использовать его вместо электрокотла, если установить в него электрические нагреватели.

Принцип работы

Перед первым использованием рекомендуется изучить схему работы котла и емкости.

Система работает так:

1. Затопили котел.
2. Нагретая вода попадает в теплогенератор, как бы заряжает его.
3. Циркуляционный насос, установленный за емкостью, по трубопроводу, вмонтированному в верхнюю ее часть, доставляет теплоноситель к трубам отопления.
4. Возвращаясь, остывшая вода поступает в нижнюю часть теплогенератора.
5. Затем она поступает в котел.
6. Закончилось топливо — потух котел.
7. В работу вступает теплогенератор: при помощи циркуляционного насоса из верхней горячей зоны постепенно разносит сохраненное тепло по трубам и радиаторам.

Второй насос снабжают комнатным датчиком температуры, который при необходимости может отключить его, если температура превысит установленную для него температуру. Тогда котел будет нагревать только теплоаккумулятор. При понижении температуры воздуха в комнатах, включается насос, и вода снова будет нагревать батареи.

Преимущества использования

Применение аккумулятора тепловой энергии позволяет хозяину домовладения удовлетворить все его запросы.

Достоинства системы:

• тепловой агрегат используется на полную мощность, происходит почти полное сгорание топлива;
• следствие этого: высокий кпд (коэффициент полезного действия) — при наименьшем количестве сгораемого топлива получаем больше калорий тепла;
• экономия на приобретении топлива;
• не происходит резких скачков температуры, оборудование не подвергается коррозии, поэтому дольше служит;
• удобное использование, так как разовой загрузки топлива хватает на большой промежуток времени — не нужно подниматься среди ночи и подбрасывать топливо в котел;
• в доме комфортная обстановка, так как нет резких колебаний температур, а датчики температур могут контролировать климат в каждой комнате и отключать и выключать насос отопления по мере необходимости;
• снабжение горячей водой;
• при подключении ТЭНа — использовать вместо электрокотла;
• возможность подключения нескольких независимых друг от друга контуров: для отопления, для горячей воды и для других нужд;
• возможность подключения солнечных батарей.

Недостатки

У связки теплового нагревателя с тепловым накопителем недостатки, конечно, есть, но со временем покупатель поймет, что вложенные средства были потрачены не зря.

Минусы системы:

1. Самым значительным недостатком является высокая цена теплоаккумулятора, поэтому народные умельцы очень часто изготавливают их своими руками. При достаточном мастерстве и определенной сноровке сделать это не очень трудно.
2. Второй проблемой, с которой сталкивается владелец частного дома, является то, что необходимо проектировать котельную с учетом размера емкости, а она немаленькая. Минимальный размер теплового аккумулятора: 1 метр в высоту и диаметр 600 мм, а для двухэтажного дома он будет еще больше.
3. При покупке котла следует принимать во внимание, что мощность его должна рассчитываться не только по площади отапливаемого помещения, но и по емкости теплового генератора: то есть почти в 2 раза мощнее нужно покупать агрегат для отопления.

Когда нужно ставить

Теплогенератор — это дорогое удовольствие.

Поэтому его устанавливают в случае:

• когда имеется большая площадь дома;
• большой расход горячей воды;
• когда применяют несколько видов отопителей: газовая установка, или электрокотел, или солнечные батареи, которые входят в моду в последнее время.

Отопители комбинируют, выбирают, что и в какое время лучше использовать.

Например:

• днем — солнечные батареи, вечером — котел;
• днем — твердотопливный котел, ночью — газ.

Цены на твердотопливные котлы

твердотопливный котел



Расчет теплоаккумулятора

Чтобы правильно рассчитать необходимую емкость теплоаккумулятора лучше всего обратиться к опытному специалисту. Но в то же время есть методики для расчета, по которым можно приблизительно рассчитать емкость буферного устройства, чтобы как-то сориентироваться, какой по мощности приобретать котел, и определиться с расположением теплового накопителя и размерами котельной.

Есть два метода расчета:

• простой, основанный на практике специалистов;
• по формуле.

Исходя из многолетнего приобретенного опыта, специалисты пришли к мнению, что на 1 кВт мощности котла необходимо 25-50 литров объема теплогенератора. Истина находится где-то посередине. Поставить меньшего объема накопитель, котел будет работать с меньшим КПД, если возьмешь большего объема — дома будет холодно, так как теплонагреватель будет только аккумулировать тепло, а в системе будет его не хватать.

По формуле емкость рассчитывается так: Q = mc (T2-T1), где:

• Q — количество накопленного тепла,
• m — объем воды в емкости,
• c — удельная теплоемкость, равная 4200 Дж/(кг·К) ,
• Т2 и Т1 — показатели температур воды на входе и обратке.

Нюансы монтажа

Тепловые накопители бывают разной величины и различных конструкций.

Но при монтаже для всех категорий необходимо соблюдать они и те же требования:

• категорически запрещаются сварные соединения при монтаже теплоаккумулятора;
• монтаж осуществляется только муфтами с резьбой или фланцами;
• необходимо снабдить запорной арматурой все подходящие трубопроводы;
• на всех входящих и выходящих контурах установить термодатчики;
• подключить в систему дренажный датчик;
• «грязевики» — фильтры грубой очистки установить на всех входах в теплогенератор;
• иногда в комплектацию теплового накопителя не входит автоматический воздухоотводчик, обязательно приобрести его и установить в верхнем выходном контуре;
• группу безопасности рекомендуется устанавливать вблизи аккумулирующей емкости;
• размещать аккумулятор тепла необходимо только в отапливаемом помещении во избежание замерзания теплоносителя;
• устанавливать теплоагрегат рекомендуется на специальный фундамент;
• для соблюдения техники безопасности размещать его так, чтобы был свободный доступ ко всем входящим и выходящим контурам.

Схемы подключения к твердотопливному котлу

Рассмотрим различные методы подключения аккумулирующей емкости.

Самая простая и дешевая в изготовлении и эксплуатации схема состоит из:

• агрегата нагревания;
• простого трубопровода;
• обыкновенной буферной емкости;
• циркуляционных насосов для перемещения теплоносителя от нагревателя к потребителям тепла.

Давление во всей системе одинаковое. Такая схема подойдет для небольших домовладений.

Более рациональное использование накопленной тепловой энергии достигается при добавлении в схему отопления смесительного блока, который состоит из перемычки, которая соединяет подающий и возвратный трубопроводы и трехходового смесительного клапана с термоголовкой.

В данной системе имеется возможность контролировать и регулировать температуру теплоносителя, при этом «зарядки теплогенератора» хватает на более длительный срок.

Для снабжения жилого дома горячей водой применяют тепловые агрегаты более сложной конструкции.

В такие устройства входят:

• теплообменник, состоящий из спиралевидных трубочек из нержавеющей или гофрированной стали;
• бак для нагрева воды;
• магниевый анод, препятствующий образованию накипи на внутренних стенках бака, который периодически необходимо менять;
• тепловые электронагревательные тены;
• термометры — датчики воды.

В этом случае подающий трубопровод подсоединяют к накопителю тепла в нижнюю точку, а выход монтируют вверху.

Ранее были приведены схематические примеры отоплений.

Рассмотрим более подробно принцип работы системы отопления и ее состав:

1. Отопитель — котел твердотопливный.
2. Группа безопасности сразу над котлом, которая следит за температурой и давлением теплоносителя в системе.
3. Малый круг отопления состоит из перемычки, соединяющей подающий трубопровод и обратку, трехходового клапана, циркуляционного насоса и расширительного бака. Роль малого круга: защита теплогенератора от холодного теплоносителя и предотвращения появления конденсата в котле. В начале работы теплогенератора вода по трубам идет частично в теплогенератор и по малому кругу. Теплоноситель нагревается до 60 градусов, начинает работать клапан: он потихоньку открывается и холодная вода из обратки начинается смешиваться с горячей водой из малого контура. Как только температура достигает 60 градусов, клапан полностью перекрывает малый круг и теплоноситель идет полностью через теплогенератор.
4. Расширительный бачок забирает излишки давления из системы, а при необходимости — сбрасывает его в нее обратно.
5. За малым контуром подающий трубопровод подсоединяют в верхней точке теплогенератора, а обратка подсоединяется в нижнюю точку.
6. После бака на подающем трубопроводе снова ставят трехходовой датчик с комнатным измерителем температуры и циркуляционный насос.
7. Далее размещаются радиаторы отоплений остальных помещений.

Схема подключения к электрокотлу

Если в домовладении установлен электрический счетчик с двухфазным тарифом «день-ночь», то можно применять в качестве основного источника отопления электрокотел в тандеме с теплоаккумулятором. Только работать он будет ночью, нагревая всю систему и «заряжая» тепловую емкость до температуры 90 градусов. А днем тепловой источник начинает отдавать тепло в систему отопления. При помощи циркуляционного насоса и датчиков температур можно добиться равномерного распределения тепла по разным помещениям.

Еще один вариант применения электричества встречается при эксплуатации теплового аккумулятора: в него встраивают специальные тепловые электрические нагреватели.

Они применяются для дополнительного подогрева аккумулятора в ночное время или когда нет большой необходимости растапливать основной источник тепла. Если в конструкции ТЭНа нет термодатчика, необходимо его обязательно приобрести и установить.

В данной статье приведены основные аспекты устройства систем отопления, но при расчете и установке, если не доверяете своему умению и мастерству, обратитесь к опытным специалистам, чтобы впоследствии не попасть впросак. Все-таки отопление своего жилища — это очень ответственное дело. Отопительные котлы комбинированные дрова электричество читайте у нас на сайте.

Рекомендуем к прочтению статью «Как сделать котел на твердом топливе для частного дома своими руками: тонкости и нюансы».

Видео

В этом видеоролике опытный мастер на примере расскажет и покажет, как правильно сделать обвязку твердотопливного котла и бака-аккумулятора.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

1

ГЛАВА 16: Аккумуляторы | Мощность и движение

Гидропневматические аккумуляторы

Гидроаккумуляторы

Аккумуляторы позволяют хранить полезные объемы практически несжимаемой гидравлической жидкости под давлением. Символы и упрощенные виды в разрезе на рис. 16-1 показывают несколько типов аккумуляторов, используемых в промышленности. Они не являются полными представлениями, но иллюстрируют общие принципы работы.

5-галлонный контейнер, полностью заполненный гидравлическим маслом при давлении 2000 фунтов на квадратный дюйм, выпустит только несколько кубических дюймов жидкости, прежде чем давление упадет до 0 фунтов на квадратный дюйм. Если бы один и тот же контейнер был заполнен наполовину маслом, а наполовину газообразным азотом, он мог бы слить более 1 1/2 галлона жидкости, в то время как давление упало бы всего на 1000 фунтов на квадратный дюйм. В этом большое преимущество гидропневматических аккумуляторов.

Типы аккумуляторов

Без сепаратора : Некоторые оригинальные аккумуляторы представляли собой емкости высокого давления со смотровым стеклом, показывающим уровень жидкости. Они были примерно наполовину заполнены маслом и наполовину газообразным азотом, и между ними не было разделительного барьера. Перед остановкой насоса запорный клапан на выпускном отверстии аккумулятора был закрыт, чтобы предотвратить утечку жидкости и газа. Этот тип аккумулятора сегодня не используется в новых схемах, но многие из них все еще находятся в эксплуатации.

Газонаполненная камера : Многие аккумуляторы теперь используют резиновую камеру для разделения газа и жидкости. Тарельчатый клапан в выпускном отверстии предотвращает выдавливание баллона, когда насос выключен. Первоначальная конструкция представляла собой ремонт днища, показанный слева на рис. 16-1. Он по-прежнему предлагается большинством производителей. Верхний вид ремонта справа теперь доступен и делает замену мочевого пузыря простой и быстрой.

Газонаполненный поршень : Газонаполненный поршневой аккумулятор имеет свободно плавающий поршень с уплотнениями для разделения жидкости и газа. Он работает и работает аналогично мочевому пузырю, но имеет некоторые преимущества в определенных приложениях. Поршневой газонаполненный аккумулятор может стоить в два раза дороже баллонного аккумулятора такого же размера.

Подпружиненный поршень : Подпружиненный поршневой аккумулятор идентичен газонаполненному, за исключением того, что пружина прижимает поршень к жидкости. Его главное преимущество в том, что нет утечки газа. Основным недостатком является то, что эта конструкция не подходит для высокого давления и большого объема.

Вес с нагрузкой : Все газонаполненные аккумуляторы теряют давление по мере сброса жидкости. Это связано с тем, что газообразный азот был сжат поступающей жидкостью из насоса, и газ должен расширяться, чтобы вытолкнуть жидкость. Гидроаккумулятор на рис. 16-1 не теряет давление до тех пор, пока плунжер не достигнет нижнего предела. Таким образом, 100% жидкости используется при полном давлении в системе. Основным недостатком нагруженных аккумуляторов является их физический размер. Они занимают много места и очень тяжелые, если требуется большой объем. Они хорошо работают в центральных гидравлических системах, потому что обычно для них есть место в зоне силового агрегата. Однако центральные гидравлические системы теряют популярность, поэтому только на некоторых объектах используются гидроаккумуляторы. (Прокатные станы — это одно из приложений, где место для размещения больших предметов не является проблемой. ) Обратите внимание, что для заполнения этих монстров часто требуется длительное время ожидания.

Мембранные аккумуляторы : Существуют также мембранные аккумуляторы с упругой или металлической диафрагмой. Они используются там, где хранимый объем невелик.

Рис. 16-1. Виды поперечного сечения и символы для гидроаккумуляторов



Для чего используются аккумуляторы?

Для увеличения подачи насоса: Чаще всего аккумуляторы используются для увеличения подачи насоса. В некоторых контурах требуется большой объем потока в течение короткого времени, а затем в течение длительного периода используется небольшое количество жидкости или вообще не используется. Вообще говоря, когда половина или более машинного цикла не использует подачу насоса, приложение является вероятным кандидатом на схему аккумулятора.

Схема на рис. 16-2 использует несколько аккумуляторов для пополнения потока насоса, поскольку время задержки составляет 45 секунд из 57,5-секундного времени цикла. Насос постоянного объема этого контура на 22 галлона в минуту работает под давлением в течение большей части цикла, чтобы заполнить цилиндр и аккумуляторы. Без аккумуляторов для этой схемы потребовался бы насос производительностью 100 галлонов в минуту, приводимый в движение двигателем мощностью 125 л.с. Первая стоимость меньшего насоса и мотора плюс аккумуляторы очень близка к стоимости более крупного насоса и мотора. Однако экономия энергии в течение срока службы машины делает изображенную схему гораздо более экономичной.

Рис. 16-2. Аккумуляторный контур, дополняющий подачу насоса

Одним из недостатков использования аккумуляторов для пополнения насоса является то, что контур должен работать при более высоком давлении, чем необходимо для выполнения работы. В схеме на рис. 16-2 для выполнения работы необходимо давление не менее 2000 фунтов на кв. дюйм. Это означает, что аккумуляторы должны быть заполнены до более высокого давления, чтобы они могли подавать дополнительную жидкость, не опускаясь ниже минимального давления. В этом контуре используется максимальное давление 3000 фунтов на квадратный дюйм, чтобы хранить достаточное количество жидкости для цикла цилиндра за отведенное время и при этом иметь достаточную силу для выполнения работы. Регулирование потока в контуре необходимо, чтобы цилиндр не вращался слишком быстро. Аккумулятор выбрасывает жидкость с любой скоростью, с которой линии могут работать, при любом падении давления, когда канал потока открыт.

В контуре на рис. 16-2 используется насос фиксированного объема и клапан разгрузки и сброса аккумулятора. Клапан нагнетает поток насоса в аккумуляторы, когда давление падает примерно на 15% ниже максимального установленного давления. При установленном давлении разгрузочный клапан открывается, и весь поток насоса перетекает в резервуар при перепаде давления от 25 до 50 фунтов на квадратный дюйм. Пока насос работает в обход, обратный клапан предотвращает разгрузку аккумуляторов в резервуар. Клапан сброса (представляющий собой запорный клапан с высоким передаточным числом) удерживается закрытым за счет давления холостого хода насоса до тех пор, пока насос не отключится.

Для поддержания давления. Еще одним распространенным применением аккумуляторов является поддержание давления в контуре при разгруженном насосе. Это особенно полезно при использовании насосов с фиксированным объемом в длительных циклах выдержки. Схема ламинирующего пресса на рис. 16-3 зажимает материал и удерживает его под нагрузкой от одной до пяти минут. Если бы насос протекал через предохранительный клапан под высоким давлением в течение этого промежутка времени, было бы выделено много тепла, что привело бы к потере энергии. С насосом с компенсацией давления потери энергии будут меньше, но система все равно может перегреться за короткое время.

Рис. 16-3. Использование аккумулятора для поддержания давления и/или восполнения утечки

Добавление аккумулятора, регулятора расхода и реле давления к контуру насоса с фиксированным объемом позволяет насосу разгружаться, когда давление находится на уровне или выше минимальной настройки реле давления. Если утечка через клапан или уплотнения цилиндра приводит к падению давления примерно на 5 %, реле давления переключает ходовой распределительный клапан, чтобы создать давление на конце крышки цилиндра и восстановить давление до максимального значения. Насос загружается только тогда, когда требуется жидкость. Эта схема будет непрерывно ламинировать детали и не требует теплообменника. Регулятор потока должен быть установлен на пониженную скорость, чтобы аккумулятор не сбрасывался слишком быстро, когда клапан управления направлением смещается для втягивания плиты. Поток для восполнения утечек незначителен и не требует высокой скорости.

Клапан сброса гидроаккумулятора, показанный на рис. 16-3, представляет собой обратный клапан с высоким передаточным числом, который удерживается в закрытом состоянии за счет низкого давления, когда насос не нагружен. Он открывается для сброса накопленной энергии при отключении насоса.

Для поглощения ударов: Быстроходные гидравлические контуры могут создавать скачки давления, вызывающие удары при резком прекращении потока. Аккумуляторы могут быть установлены в таких подверженных ударам контурах, чтобы уменьшить разрушительные скачки давления и расхода до приемлемого уровня или полностью устранить их. (Аккумуляторы могут справляться с другими проблемами, связанными с скачками давления, с некоторыми дополнительными клапанами для особых случаев.)

На рис. 16-4 показан аккумулятор, установленный для устранения скачков давления, вызванных внезапным блокированием потока. Заправка азотом в этой установке должна быть на 5-10 % выше рабочего давления. Это удерживает аккумулятор вне контура, за исключением случаев скачков давления. Аккумулятор баллонного типа работает здесь лучше всего из-за его быстрой реакции на изменения давления. (Будьте осторожны, применяя аккумуляторы к ударным ситуациям. Фактически можно усилить удар, вместо того, чтобы уменьшить или устранить его.)

Рис. 16-4. Использование аккумулятора для устранения ударов, вызванных внезапной остановкой потока

В качестве аварийного источника питания: Некоторым машинам с гидравлическим приводом всегда может потребоваться остановка в открытом положении, чтобы не повредить продукт или оборудование. Когда из-за сбоя питания гидравлический насос отключается, а машина находится в каком-либо положении, кроме открытого, должен быть какой-то способ открыть ее. Резервный насос с приводом от двигателя мог бы заполнить счет, а в некоторых случаях может быть лучшим средством. Другой вариант — использовать аккумуляторы, которые заряжаются перед первым циклом и удерживаются в таком состоянии до тех пор, пока машина не выключится. Накопленная энергия готова к циклу машины в открытое положение в случае сбоя питания.

Схема, показанная на рис. 16-5, управляет шиберным затвором на бункере для отходов, который открывается гидравлически для заполнения перегрузочного грузовика. Цепь расположена в отдаленном районе, подверженном перебоям в подаче электроэнергии, поэтому она была разработана для автоматического закрытия ворот в случае отключения электроэнергии.

Рис. 16-5. Использование аккумулятора в качестве аварийного источника питания

На принципиальной схеме показан цилиндр в состоянии покоя с работающим насосом. При запуске установки на соленоиды C и C2 на нормально открытых 2-ходовых распределителях подается питание. Они остаются под напряжением, пока работает насос. Первый поток насоса проходит через обратный клапан и заполняет аккумулятор жидкостью, достаточной для выдвижения цилиндра из любого открытого положения. Когда электричество доступно, ворота можно открывать и закрывать, чтобы сбрасывать отходы в ожидающий грузовик. Если грузовик заполняется и происходит сбой питания, насос останавливается, и все соленоиды обесточиваются. В этот момент аккумулятор подключается к концу крышки цилиндра, а жидкость в конце штока цилиндра имеет свободный путь к баку.

Обратите внимание на ручной слив, подключенный к линии между обратным клапаном и аккумулятором. Этот дренаж должен быть открыт перед работой с контуром. Табличка на машине предупреждает обслуживающий персонал о потенциальной опасности, если аккумулятор не слит. Аварийные источники питания являются единственным аккумуляторным контуром, который в большинстве случаев не может быть автоматически разряжен.

Меры предосторожности при работе с аккумулятором

• Всегда принимайте меры для слива аккумулятора при выключении. (В конце этого раздела показано несколько способов автоматического слива аккумулятора. Кроме того, всегда есть старый запасной вариант — ручной слив.) Никогда не работайте с контуром с аккумулятором, пока не убедитесь, что давление в нем сброшено.
• Убедитесь, что поток аккумулятора ограничен до разумного уровня во время работы, и отключите его, чтобы избежать повреждения машины или трубопровода. Аккумуляторы будут разряжать жидкость с любой скоростью, которую позволяет путь выходного потока. Такой высокий поток длится недолго, но ущерб, который он причиняет, наносится быстро.
• Всегда изолируйте насос от аккумулятора обратным клапаном, чтобы жидкость не могла обратно течь в насос. Без обратного клапана обратный поток гидроаккумулятора может отбросить насос назад и в некоторых случаях привести к выходу из строя.
• Проверяйте давление предварительной зарядки аккумулятора при установке и не реже одного раза в день в течение первой недели эксплуатации. Если за это время заметной потери давления не наблюдается, сделайте следующую проверку через неделю. Если все в порядке, после этого проводите плановую проверку каждые три-шесть месяцев. Всякий раз, когда предварительное давление в аккумуляторе падает ниже номинального, объем доступной жидкости уменьшается, и, наконец, цикл замедляется.

Один из способов проверить предварительную заправку гидроаккумулятора — выключить насос, дать гидроаккумулятору слить все масло обратно в бак, а затем соединить элементы зарядного комплекта, рис. 16-6. Сначала снимите крышку газового клапана и установите манометр комплекта заправки, шланг и Т-образную рукоятку в сборе на газовый клапан. Затем поверните тройник, чтобы открыть клапан и считать манометрическое давление. Однако каждый раз, когда выполняется эта операция, есть вероятность, что клапан не сядет на место и начнется утечка газа.

Рис. 16-6. Зарядка аккумулятора или проверка его давления предварительной зарядки с помощью набора для зарядки

Чтобы избежать потенциальной утечки газа, на рис. 16-7 показаны два неинвазивных метода проверки предварительной зарядки. И то и другое быстро, просто и может быть выполнено практически в любое время без длительного перерыва в производстве. Любой из этих способов обеспечивает быструю и достаточно тщательную проверку без вторжения в какую-либо сантехнику. Они не на 100 % точны, но будут в пределах ± 5 % от показаний манометра — практически любой, кто их использует. Метод слева наименее точен, особенно при использовании заполненного глицерином манометра.

Метод “Только запуск насоса” слева показывает скачок давления после запуска насоса, а затем устойчивый подъем до установленного давления. Этот первый скачок представляет собой давление предварительной зарядки, а устойчивый подъем происходит во время сжатия газа в камере или за поршнем. Продолжительность времени между первым скачком давления и достижением давления в системе зависит от объема аккумулятора и производительности насоса.

Рис. 16-7. Две неинвазивные процедуры проверки давления предварительной зарядки аккумулятора

Метод отключения насоса при полном давлении является самым простым и наиболее точным, особенно если клапан сброса гидроаккумулятора управляется вручную. Жидкость можно медленно сливать с помощью ручного сброса, поэтому манометр медленно достигает давления предварительной зарядки.

При использовании этого метода система должна находиться под давлением, а аккумулятор должен быть заряжен как минимум выше давления предварительной зарядки. При отключении системы открывается либо автоматический, либо ручной дренаж, и давление начинает падать. Поскольку манометр считывает давление масла, а единственная причина, по которой существует давление, – это захваченный газ над ним, давление упадет до точки, а затем внезапно упадет до нуля. Считайте давление, когда манометр внезапно упадет до нуля, чтобы определить предварительную заправку газом.

Этот метод является наиболее точным, но не таким точным, как показания манометра, поэтому используйте его для беглой проверки так часто, как это необходимо, чтобы увидеть, держится ли заряд газа.

Предварительное давление аккумулятора

Обычно газонаполненные аккумуляторы предварительно заряжаются примерно до 85 % минимального рабочего давления системы. Это гарантирует, что камера или поршень не сбрасывают всю жидкость во время каждого цикла. Если вся жидкость откачивается с высокой скоростью, баллоны могут застрять в тарельчатых клапанах, а поршни могут деформироваться, когда металл соприкасается с металлом.

В некоторых приложениях этот показатель 85% может быть низким, поскольку минимальное давление в системе низкое. В таком случае используйте гидроаккумулятор поршневого типа, поскольку поршень может перемещаться по стволу почти на любое расстояние без повреждений. Баллонный аккумулятор не следует использовать, если давление предварительной зарядки составляет менее половины максимального давления. Это позволяет избежать настолько сильного сжатия мочевого пузыря, что трение о самом себе приводит к образованию в нем отверстий.

Применение аккумуляторов

Многие приложения могут использовать аккумуляторы любого типа с одинаково удовлетворительными результатами. Однако бывают случаи, когда один конкретный стиль более чувствителен или предлагает более длительный срок службы. Как упоминалось в предыдущем разделе, величина давления предварительной зарядки является одной из причин выбора баллонного или поршневого аккумулятора.

Аккумуляторы с грузом медленно реагируют на повышение давления, поэтому они плохо работают в качестве амортизаторов. Гидроаккумуляторы снижают, но не останавливают скачки давления. Поршневые аккумуляторы не так быстро, как баллонные, реагируют на быстрое повышение давления. Поэтому в таких ситуациях лучшим выбором является аккумулятор баллонного типа.

Некоторые контуры аккумуляторов устанавливаются для гашения скачков высокого давления на выходе из поршневых насосов. Поршневой аккумулятор в этом приложении не может реагировать достаточно быстро, чтобы выполнить работу. Кроме того, короткий ход поршня и уплотнений может вызвать чрезмерный износ отверстия и уплотнений. Баллонный аккумулятор лучше всего работает в этой схеме.

Размеры аккумуляторов

Большинство поставщиков аккумуляторов предлагают в своей литературе информацию о размерах аккумуляторов для любой из вышеперечисленных цепей. Многие предлагают компьютерные программы, которые требуют только ввода системных требований. Затем программа вычисляет размер аккумулятора и выводит номер детали. Одна компания предлагает формулу и программное обеспечение для использования в Интернете.

Клапаны сброса аккумулятора

Во всех вышеперечисленных случаях применения аккумулятора (кроме случая аварийного энергоснабжения) жидкость аккумулятора сливалась автоматически при отключении. Это очень важно, потому что аккумуляторы хранят энергию, которая может представлять угрозу безопасности и может привести к повреждению машины. Ниже приведены примеры различных типов клапанов и контуров сброса аккумулятора.

На рис. 16-8 показана одна часто используемая схема. Нормально открытый двухходовой гидрораспределитель с соленоидным управлением вставлен в линию насоса между запорным обратным клапаном и аккумулятором. Соленоид подключен так, что на него подается питание при запуске насоса и обесточивается при остановке насоса. Отверстие перед двухходовым клапаном регулирует поток, когда аккумулятор разряжается, чтобы предотвратить повреждение клапана. Эта схема одинаково хорошо работает с насосами с постоянным рабочим объемом или с насосами с компенсацией давления.

Рис. 16-8. Цепь, использующая электромагнитный клапан для сброса аккумулятора

Предостережение: некоторые электромагнитные клапаны, даже если они предназначены для непрерывной работы, сильно нагреваются при длительном включении. Такой перегрев может привести к образованию лаковых отложений и блокировке внутренних частей клапана в закрытом состоянии после отключения насоса. Это означает, что захваченная энергия не разряжается, и аккумулятор может причинить вред любому, кто работает с цепью.

Схема дампа на рис. 16-9только для насосов с компенсацией давления. Упакованный набор клапанов изолирует аккумулятор во время работы насоса и автоматически сбрасывает его при отключении. Комплект состоит из запорного обратного клапана, обратного клапана с пилотным управлением и дроссельной заслонки.

Рис. 16-9. Контур с гидравлическим приводом, который изолирует и опорожняет аккумулятор, питаемый насосом с компенсацией давления

При запуске насоса поток поступает в контур и аккумулятор. Давление на выходе насоса смещает пилотный обратный клапан, блокируя поток в резервуар. Когда аккумулятор заполнен, насос компенсирует отсутствие потока, и контур ожидает нового цикла. Когда давление падает, насос возвращается на ход и компенсирует поток, поступающий в контур. При остановке насоса управляющее давление на обратном клапане, закрывающем пилот, падает, и клапан смещается в открытое положение. Теперь запасённая в аккумуляторе энергия передаётся в бак через отверстие. Эта схема очень надежна, поскольку закрытие и/или открытие клапанов зависит от давления в системе или насосе.

Насос с фиксированным объемом должен подключаться к резервуару при очень низком давлении, когда его поток не выполняет работу. Общая схема разгрузки насоса фиксированного объема и сброса аккумулятора показана на рис. 16-10. Разгрузочный предохранительный клапан с внутренним управлением и встроенным обратным клапаном направляет весь поток насоса в контур и аккумулятор до тех пор, пока в системе не будет достигнуто заданное давление. Когда регулирующий шар начинает разгружаться, давление в системе давит на разгрузочный поршень и выталкивает его из седла. Это снимает все давление с верхней части тарелки предохранительного клапана. Насос разгружается в бак при давлении от 25 до 100 фунтов на квадратный дюйм, пока давление в системе не упадет примерно на 15%. После этого падения сила пружины толкает разгрузочный поршень назад, и поток насоса снова поступает в контур.

Рис. 16-10. Контур с гидравлическим приводом, который изолирует, разгружает и опорожняет гидроаккумулятор, питаемый насосом с постоянным рабочим объемом.

Клапан сброса гидроаккумулятора блокирует попадание жидкости в бак при работающем насосе и открывается для сброса накопленной энергии, когда насос отключается. Клапан сброса гидроаккумулятора представляет собой обратный клапан с высоким соотношением (до 200:1) пилот-закрытие, который удерживается в закрытом состоянии за счет разгруженного или рабочего давления насоса. При соотношении площадей тарельчатого клапана и управляющего поршня 200:1 давление 25 фунтов на квадратный дюйм в пилотном порте остановится на уровне 5000 фунтов на квадратный дюйм при закрытии тарельчатого клапана. Это удерживает жидкость в контуре гидроаккумулятора до отключения насоса. Затем вся хранящаяся под давлением жидкость быстро и безопасно перетекает в резервуар. (Один поставщик предлагает разгрузочный предохранительный клапан и клапан сброса аккумулятора в одном корпусе. Эта комбинация упрощает трубопровод, обеспечивая тот же эффект.)

Другие применения аккумуляторов

Аккумуляторы также используются в системах, в которых тепловое расширение может вызвать избыточное давление. Цилиндры с заблокированными отверстиями в зоне с высокой температурой окружающей среды могут работать под высоким давлением, если расширяющейся жидкости некуда идти.

Аккумуляторы также используются в качестве барьера между двумя разными жидкостями. Насос, использующий гидравлическую жидкость, поддерживает давление в контуре, в котором используется вода или другая несовместимая среда.

Один поставщик предлагает аккумуляторы низкого давления в качестве дыхательных устройств для герметичных резервуаров. Это предотвращает попадание переносимых по воздуху загрязняющих веществ в гидравлическое масло при повышении и понижении уровня жидкости.

Для получения дополнительных схем и другой информации об аккумуляторах см. готовящуюся к печати электронную книгу автора «Объяснение гидравлических цепей».

Аккумуляторы тепла — журнал HPAC

Всякий раз, когда гидравлическая система разделена на несколько зон, стоит предусмотреть буферный резервуар между источником тепла и системой распределения. Это особенно верно, когда источником тепла является односкоростное устройство «вкл/выкл», а не модулирующее устройство.

Одним из примеров является 4-тонный геотермальный тепловой насос, питающий несколько панельных радиаторов с индивидуальным управлением. Каждый радиатор представляет собой то, что я бы назвал «микрозоной». Мощность такой зоны составляет, вероятно, менее 10 %, а может быть, даже менее 5 % тепловой мощности источника тепла. Если вы подключите несколько таких зон напрямую к источнику тепла, даже если он может модулировать, скажем, 20% от номинальной мощности, вы, скорее всего, столкнетесь с короткими циклами. То же самое справедливо и для теплового насоса воздух-вода.

Размер буферного резервуара

Размер буферного резервуара зависит от двух параметров, которые выбирает проектировщик:

1. Каково минимальное время работы источника тепла, которое позволяет избежать определения конструктора «короткий цикл»?
2. И каково допустимое изменение температуры буферной емкости за минимальное время работы?
   Как только эти два решения приняты, математика проста. Минимальный размер бака можно определить по формуле 1.

Формула 1:

где:
V = требуемый объем буферного бака (галлоны)
t = желаемая продолжительность «цикла» источника тепла (минуты)
Qheat source = теплопроизводительность источника тепла (БТЕ/ч)
qload = скорость отбора тепла из бака (может быть равна нулю) (БТЕ/ч)
∆T = повышение температуры бака с момента включения источника тепла до момента его выключения (F)

Вот пример. Предположим, что проектировщик хочет, чтобы водяной тепловой насос с номинальной производительностью 48 000 БТЕ/ч работал с минимальным рабочим циклом 10 минут, подавая тепло на радиатор полотенцесушителя, выделяя тепло со скоростью 2 000 БТЕ/ч.

Тепловой насос реагирует на температуру буферного резервуара. Он включается, когда температура буферного резервуара падает до 100F, и выключается, когда резервуар достигает 120F. Каков необходимый объем буферной емкости для этого?

Просто подставьте числа в формулу и возьмите калькулятор:

Буферные баки большего размера могут обеспечить более длительные циклы включения источника тепла. Они также могут обеспечить более узкое изменение температуры в течение определенного рабочего цикла. Компромисс между продолжительностью рабочего цикла и колебаниями температуры резервуара легко оценить с помощью формулы 1. Очевидно, что большие буферные резервуары стоят дороже, занимают больше места и обычно имеют более высокие потери тепла в режиме ожидания.

Выполнение соединений

Существует несколько способов подключения буферных резервуаров. Их называют «четырехтрубными», «трехтрубными» и «двухтрубными» конфигурациями. На рис. 1 (ниже) показаны все три.

Рис. 1. Буферные резервуары с двумя, тремя и четырьмя трубами.

Четырехтрубная схема является «классической» схемой трубопроводов для буферных резервуаров в гидравлических системах. Источник тепла добавляет тепло с одной стороны, а нагрузка отводит тепло с другой стороны. Такая конфигурация трубопроводов обеспечивает превосходное гидравлическое разделение между циркуляционным насосом источника тепла и циркуляционным насосом(ами) нагрузки.

Еще несколько лет назад я предполагал, что это единственная конфигурация трубопровода для буферного резервуара в гидравлической системе. Тем не менее, дополнительные исследования того, как баки-аккумуляторы подключаются к трубопроводам в европейских системах с использованием пеллетных котлов, стали для меня открытием. Читайте дальше, и вы увидите, чему я научился.

Одним из ограничений четырехтрубной конфигурации является то, что все тепло от источника тепла должно проходить через бак на пути к нагрузке. Это не проблема, если поддерживается температура буферного резервуара. Однако такая компоновка определенно замедляет передачу тепла от источника тепла к нагрузке, если бак значительно остынет.

Если вы устанавливаете буферный бак с четырьмя трубами, обязательно установите обратный клапан на стороне источника тепла системы для предотвращения обратного термосифонирования из нагретого бака обратно через контур теплового насоса, когда тепловой насос выключен. Если допустить обратное термосифонирование, оно может отводить значительное количество тепла из резервуара в течение нескольких часов, когда тепловой насос выключен.

Двухтрубная конфигурация, с которой я столкнулся на некоторых европейских схемах трубопроводов, размещает нагрузку между буферным резервуаром и источником тепла. Это позволяет передавать тепло непосредственно от источника тепла к нагрузке, когда они оба работают одновременно. Это очень желательно при восстановлении здания из аварийного состояния.

Если расход нагрузки ниже, чем расход через источник тепла, разница между этими расходами проходит через буферный бак.

Одним из ограничений двухтрубной конфигурации является то, что в трубопроводе источника тепла необходимо установить дифференциальный клапан давления, шаровой кран с электроприводом или другое устройство, создающее сопротивление открытию в прямом направлении от 1 до 1,5 фунта на кв. нагрузка от прохождения через источник тепла, когда он выключен.

Также необходимо расположить тройники, соединяющие подающий и обратный трубопроводы с нагрузкой, как можно ближе к резервуару, чтобы обеспечить хорошее гидравлическое разделение.

Вот еще один урок, полученный в отношении двухтрубных буферных резервуаров: их следует использовать только при включении и выключении источника тепла в зависимости от температуры буферного резервуара.

Если расход источника тепла и расход нагрузки примерно одинаковы, через бак будет проходить очень небольшой поток. Это может привести к отключению источника тепла из-за удовлетворения обогрева помещения без добавления большого количества тепла в бак. В этом случае бак не «включен» в потоки энергии.

Однако, когда источник тепла управляется непосредственно по температуре резервуара, он будет продолжать работать даже после того, как термостат обогрева помещения будет удовлетворен, накапливая тепло, которое немедленно готово для перехода к следующей запрашивающей зоне.

Встреча посередине

Что получится, если «усреднить» четырехконвейерный буфер с двухконтурным буфером? Ответ: Трехтрубный буфер.

Эта конфигурация стала моей предпочтительной компоновкой, когда источником тепла является тепловой насос. Он обеспечивает возможность прямой подачи на стороне подачи, а также направляет обратный поток через нижнюю часть бака и, таким образом, обеспечивает задействование тепловой массы бака.

Не ожидайте значительной температурной стратификации в буферном резервуаре, подключенном к водяному тепловому насосу. Причина в относительно высокой производительности теплового насоса. Для большинства тепловых насосов рекомендуемая скорость потока составляет 3 галлона в минуту на тонну (12 000 БТЕ/ч) мощности. С водой в качестве рабочей жидкости, что приводит к дельта-T всего около 8F.

Типичный 4-тонный тепловой насос, работающий в таких условиях, перекачивает 80-галлонный буфер менее чем за семь минут. Эти скорости потока, особенно при вертикальной подаче в резервуар, создадут сильное внутреннее перемешивание. По возможности устанавливайте трубопровод в резервуар таким образом, чтобы нагретая вода от источника тепла поступала в резервуар горизонтально, а не вертикально.

Стоит отметить, что я не всегда ценил преимущества трехтрубного буферного резервуара, и эта идея пришла мне в голову несколько лет назад от моего коллеги, профессора инженерного дела.

Мы с ним работали над улучшением производительности системы, работающей на пеллетном котле. Мы случайно наткнулись на упущение одной из конструктивных деталей, о которых я упоминал выше (например, установка дифференциального клапана для предотвращения возврата потока от нагрузки через котел, когда он был выключен).

Мы также оба понимали некоторые ограничения конфигурации буферного резервуара с четырьмя трубами (например, время, необходимое для нагрева большого резервуара до того, как температура воды, подаваемой в нагрузку, достигнет необходимого уровня). Мой коллега предположил, что стоит подумать о компромиссе между двумя конфигурациями.

Соединяем части вместе

На рис. 2 (ниже) показан простой шаблон: тепловой насос типа «воздух-вода», трехтрубный резервуар и высокозональное распределение.

Рис. 2. Тепловой насос типа «воздух-вода» с трехтрубным буферным резервуаром и высокозональной системой распределения.

Тепловой насос обеспечивает комбинацию низкотемп. панельные радиаторы и контуры лучистого пола. Радиатор панели и напольные контуры рассчитаны на работу при одинаковой температуре подаваемой воды.
