Схема электропроводки в доме – 110 фото правильного размещения основных элементов

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью. Особенно важно это в случае, если работа будет проводиться хозяином дома самостоятельно. Стоит также перед началом работы просмотреть фото схем электропроводки.

Как действовать

В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.

Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

Самостоятельно этого сделать нельзя, такие действия может выполнять только специализированная организация, владелец дома может решить только, какого типа будет подводка – она может осуществляться по воздуху или под землей.

Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.

Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт.

Получение последнего означает, что электроэнергию можно подключать и использовать.

Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект. Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет.

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.

Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

После определения типа, можно разрабатывать план, по которому будет осуществляться электрификация. В таком плане нужно будет указать каждый из электрических приборов и места их расположения, определиться с выключателями и розетками.

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.

После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

Фото схемы электропроводки в доме

Также рекомендуем посетить:

Разводка электропроводки в частном доме

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

Содержание статьи

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку.

Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего, придется вкладываться в стандартные 5 кВт — самый распространенный лимит электричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше.

 На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т.п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки электрощитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключенных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

  • Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
  • Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены.  Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

  • прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
  • все места соединений должны быть сделаны в монтажных распределительных коробках;
  • горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

    Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

    Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.



правила проектирования и советы по разводке электрики


Схема электроснабжения частного дома – это множество упорядоченных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы гарантирует безопасность и комфорт владельцев недвижимости.

Если схема составлена правильно, с учетом требований ПУЭ и других нормативных документов, опасаться нечего – в комнатах всегда будет свет, тепло, а электрические приборы не сломаются от скачков напряжения или короткого замыкания в сети. Поэтому проектированию электрики стоит уделить особое внимание.

Предлагаем разобраться во всех тонкостях этого процесса. В статье обозначены общие требования к проектированию электросети, приведены практичные советы по выбору проводов, а также подробно рассмотрены типовые схемы разводки электрики.

Кроме того, мы подготовили обзор частых ошибок, учет которых поможет избежать недочетов в разработке и монтаже сетей электроснабжения.

Содержание статьи:

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, для устройства системы электроснабжения составлялась примитивная схема, включающая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, схема обязательно дифференцируется на групповые линии, защищаемые автоматическими выключателями и другими устройствами.

Только в одной кухне может подключаться до десятка устройств, 2-3 из которых – мощные агрегаты, требующие выделенных электролиний с кабелем увеличенного сечения и отдельных розеток

Если продумать все нюансы расположения электропроводки в частном доме, с учетом использования медного провода, она прослужит не менее 20 лет. Обычно схему составляют вместе с проектированием нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

  • розетки;
  • выключатели;
  • распределительные коробки;
  • осветительные устройства;
  • мощные бытовые приборы;
  • электрощиток.

На этом же этапе следует определиться со способом прокладки кабелей – открытым или закрытым. В домах с оштукатуренными стенами обычно используют закрытый способ, с деревянными – открытый.

Какую бы схему вы не использовали, существует ряд правил, от которых отступать нельзя. Они прописаны в нормативной документации, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются и для составления схемы:

Галерея изображений

Фото из

Электрические провода, кабели прокладываются горизонтально и вертикально. Данная норма отражает десятилетия опыта эксплуатации схем

При прокладке провода нельзя его поворачивать под острым или тупым углом, любой поворот линии должен равняться 90°. От распределительных коробок и щитов провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещено

Нельзя располагать провода в непосредственной близости к оконным и дверным проемам, нишам и порталам. Минимальное расстояние от штроб и кабелей, проложенных открытым способом, – 15 см. Соответственно, розетки и выключатели должны находиться также на расстоянии не менее 15-20 см

Оптимальное расстояние от розеточного блока до «чистого пола» – 30-40 см. Исключение составляют силовые розетки, установленные в рабочей зоне на кухне, а также в ванной комнате, для фена или бритвы. Их монтируют над столом или раковиной – для удобства пользования

Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их место расположения. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами

Для мощных бытовых устройств – электроплит, кондиционеров, стиральных машин, других – предусматривают отдельные линии, защищаемые автоматическими выключателями, другими устройствами

Распределительный электрощиток с устройствами защиты устанавливают на высоте, удобной для обслуживания – примерно на расстоянии 150-170 см от пола. Такая высота служит дополнительной страховкой от проникновения в щит маленьких детей

Оборудуя разводку на кухне, обязательно следует учитывать расположение газовой трубы, которая обычно проходит вдоль наружной стены. По правилам безопасности и монтажа электроустановок, минимальное расстояние от электролинии или розетки до трубы газа – 20 см

Провода расположены параллельно или перпендикулярно полу/потолку

Угол поворота проводов строго прямой

Расстояние от электролинии до дверей и окон

Удаленность блока розеток от пола

Розеточные блоки для оргтехники и видеоаппаратуры

Индивидуальное электроснабжение мощных бытовых потребителей

Высота установки распределительного щита

Расположение электролиний относительно газовой трубы

Кроме правил, следует учитывать и личный комфорт. Например, у двуспальной кровати обычно монтируют две розетки – по одной с каждой стороны.

Выключатели располагают на высоте 80-90 см от пола. В больших холлах, коридорах, комнатах .

Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливают светодиодные светильники с датчиками движения, которые включаются только в присутствии человека

Обязательно следует заземлять все металлические розетки и предметы, связанные с электролиниями. Для заземления в электроустановках используется третья жила кабеля – провод в желто-зеленой изоляции.

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в негорючего полимера.

В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно , специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

  • осветительные контуры – 3*1,5 мм² или 3*2 мм²;
  • розеточные группы – 3*2,5 мм²;
  • электроплита/духовка – 3*4 мм²;
  • кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
  • отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Разбор схем электропроводки

Рассмотрим несколько типовых схем, которые используют при строительстве или капремонте. Все варианты объединены наличием защитной группы: делением разводки электрики на контуры, каждый из которых подключен к отдельному автомату.

Вариант #1 – общая схема-план для всего дома

Это не монтажная схема, а перечисление всех электроустройств, которые планируется расположить в доме. По ней можно вычислить, сколько потребуется автоматов и , подсчитать общее количество электролиний, ведущих к щиту.

Здесь следует указать тип питающей сети, чтобы правильно выбрать кабель. Для 3-фазной сети берут 5-жильный кабель, для 1-фазной – 3-жильный.

За часть устройств отвечает организация, поставляющая электроэнергию в дом. Это электросчетчик и входное устройство защиты, которые обычно устанавливаются на наружной стене дома или на столбе, подводящем кабель (+)

Электрощит располагают в отдельном помещении внутри дома, в коридоре, в находящемся рядом гараже. Там же устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электроэнергией в периоды отключения централизованной линии.

Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также . Все распределительные щиты подключены к вводному кабелю – медному проводу с сечением 15-35 мм².

На устройствах защиты экономить не стоит: рекомендуется установить УЗО на каждый розеточный контур, автоматы на световые линии для каждой комнаты, а также для кондиционеров, котла отопления, системы «теплый пол» и др.

Если в отдельной комнате планируется расположить несколько светильников и розеток, то на входе нужно смонтировать . В ней соединяют вводный кабель с линией освещения и розеточной группой.

Вариант #2 – образец монтажной схемы

Чтобы начертить монтажную схему, нужно взять план дома и обозначить на нем места установки электроустройств.

Этот документ становится основой для составления сметы – по нему легко сосчитать не только количество выключателей, розеток и дополнительных материалов, но и подсчитать метраж проводов.

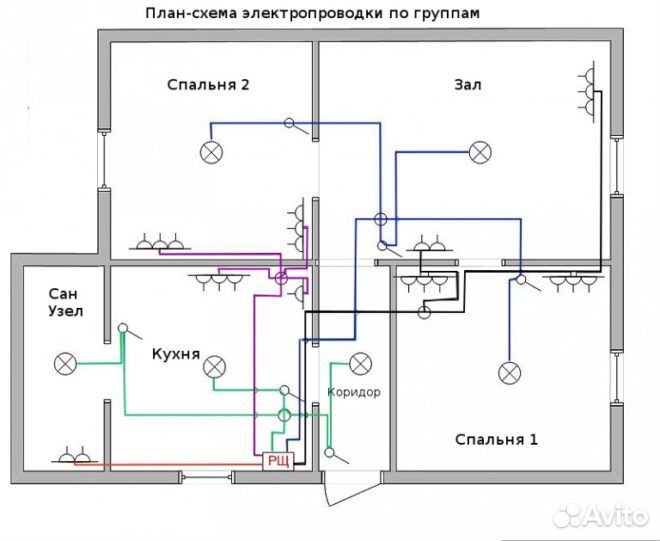

Монтажная схема электросети одноэтажного дома. Чтобы было легче ориентироваться в электрических линиях, ведущих от электрощита к комнатам, контуры обозначены разными цветами

Обязательно обозначается точка ввода силовой линии в дом и место установки электрощита. Затем, на отдельных линиях, следует отметить распределительные коробки, электроустановки, осветительные приборы.

Устройства высокой мощности также нужно обозначить, так как они запитаны от индивидуальных линий.

Если к зданию подключены хозяйственные постройки – баня, гараж, мастерская – это тоже должно быть отражено на схеме, так как является частью разводки электрики в конкретном частном доме.

Для схем, нарисованных от руки, специальных условных знаков нет, главное, чтобы владелец дома и монтажники понимали, что кроется за каждым символом. Однако лучше использовать , чтобы впоследствии самому разобраться в проекте.

Вариант #3 – техническое решение для небольшого дома

Все планы и схемы похожи, так как строятся по одному и тому же принципу, однако могут различаться количеством установленных розеток и контуров освещения, следовательно, и числом подключенных к ним защитных устройств.

Образец схемы для одноэтажного дома, внутри которого расположено 3 комнаты, коридор, кухня, санузел. Электролинии собраны так, что одна из них объединяет коридор и комнату, вторая – 2 комнаты

Перед сетью устанавливают входной рубильник, которым при необходимости можно обесточить весь дом и отключить прибор учета электроэнергии. Затем следует счетчик, и уже после него – защитные группы.

Для мощных агрегатов, таких как котел отопления или стиральная машинка, устанавливают автоматы на 25-40 А. Сечение проводов тоже должно быть увеличено до 3,5-5 мм².

С помощью такой схемы не подсчитать метраж проводов, но количество розеток, распредкоробок, выключателей, УЗО, автоматов высчитать легко.

Вариант #4 – электросхема для подвала/гаража

Нередко подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и оборудуют сушилку, погребом для хранения урожая или даже теплым гаражом. Гораздо удобнее, когда подобное помещение полноценно оборудовано розетками и светильниками.

На схеме – разводка электросети с прибором учета электроэнергии. Если гараж находится в подвале или в пристройке, отдельный счетчик не нужен

Если не брать в учет счетчик, на электрощитке останутся входные автоматы защиты, шина заземления, УЗО на 20 А, три контурных автомата: на линии освещения, для розеток и для компрессора. Дополнительное мощное оборудование также нуждается а автоматической защите.

Вариант #5 – принципы кухонной разводки

Схема в частном доме практически не отличается от аналогичной схемы для городской квартиры.

Ее особенностью является большое количество подключенных электроприборов, следовательно, потребуется выделить несколько электролиний с отдельными автоматами защиты.

Основная сложность – размещение розеточных блоков таким образом, чтобы они были рядом с приборами и в то же время в свободном доступе, для возможного ремонта или переключения приборов (+)

При составлении вертикально ориентированной схемы необходимо отобразить на бумаге мебельный гарнитур с расстановкой всей техники.

Безрозеточные соединения, например, у духового шкафа, производят под столешницей, возле стены, тогда как розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести над рабочим столом.

Небольшие бытовые приборы легче отключать от сети, если электроустановочное устройство находится под рукой. Розетки, монтируемые около раковины, должны обладать  от IP44 или выше.

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

  • использовать некачественную продукцию без маркировки и сертификации;
  • производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
  • закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
  • планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
  • проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
  • планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
  • составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

Выводы и полезное видео по теме

Разбор поэтажной схемы:

Правила составления схем электромонтажа:

Описание схемы устройств на распределительном щите:

Ответственность и риски за «самодеятельность» при составлении проекта ложатся на плечи владельца дома. Если вы не имеете соответствующего образования и опыта, рекомендуем заказать документы в организации, которая занимается профессиональными разработками проектов электроснабжения.

У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Простая схема монтажа электропроводки в частном доме

С электричеством шутки плохи — этому нас учат с детства. Но жизнь заставляет приспосабливаться, и при наличии определённых знаний, провести проводку в доме можно самостоятельно. Первым делом вам предстоит обозначить место, где будет находиться распределительный щит. Наиболее часто для него выбирают сухое тёплое помещение, фиксируя его на высоте порядка полутора метров. Щит является ключевым элементом и выступает в схеме начальным звеном. После установки можно приступить к планированию и разметке мест под розетки, выключатели, светильники и прочие электроприборы.

Схема монтажа электропроводки в частном доме своими руками

Занимаясь составлением схемы монтажа электропроводки в частном доме нужно исходить из собственных потребностей. То есть, если норматив предполагает наличие двух розеток на одну комнату, а вам необходимо три, то естественно нужно остановиться на более удобном для вас варианте.

Схемы бывают двух типов: электрическая и монтажная. Первая помогает рассчитать количество приборов, потребляемых ток, выбрав допустимый вариант подключения. Вторая фактически является отображением электрической схемы на практике. На ней помечаются места монтажа устройств, рассчитывается количество соединительного кабеля и прочих расходных материалов.

Моменты, на которые стоит обратить внимание

Несмотря на то, что базовой схемы не существует, и каждая разрабатывается с учётом индивидуальных особенностей, существуют важные рекомендации, пренебрегать которыми не рекомендуется.




Приборы с большим потреблением электроэнергии (бойлер, электроплита, холодильник, стиральная машина) желательно подключать с возможностью заземления. Для этого используется специальных трехжильный провод («земля», «фаза» и «ноль»). Кабель такого типа рекомендуется использовать в местах с повышенной влажностью, например, в ванной.

Для реализации схемы электропроводки в частном доме оптимальным вариантом является кабель сечением 2,5 мм. Он идеально подходит для розеток и светильников, хотя для последних можно взять провод с сечением 1,5 мм, но экономия будет несущественной.

Очень важно не перегружать розетки. При подключении нескольких допустимая суммарная мощность составляет 4,6 кВт. Также у каждого крупного бытового прибора должна быть индивидуальная розетка.




Этапы самостоятельного монтажа проводки

Монтажные работы начинаются с разметки стен. На них наносится путь пролегания кабеля и отмечаются места, где будут расположены розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в дальнейшем, заключается в том, что провода располагают только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом в 90°. От потолка делается отступ минимум 20 см.




Что касается розеток и выключателей, то чаще всего споры зарождаются касательно высоты их расположения. Выключатели преимущественно располагают с той стороны, где находится ручка. Существует два стандарта высоты для выключателей — 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новых домах предпочтение отдаётся первому варианту. Места расположения выключателей лучше сразу нанести на схему электропроводки в частном доме. Это касается и мест для розеток. Касательно их стандарт отсутствует, но по негласному правилу их размещают либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Основным моментом выбора места для розетки является удобство пользования.

схема подключения выключателя и розетки



На следующем этапе в стенах штробят каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, он быстро высыхает и обеспечивает надёжную фиксацию. На гипс садятся и пластиковые коробки, в которые монтируют выключатели и розетки. Между собой провода скручиваются, при этом площадь соприкосновения должна быть максимальной. Эти места подлежат изоляции.

Читайте также нашу статью «Особенности организации кухонного освещения с помощью встраиваемых потолочных светильников светодиодного типа».

Как видите, имея базовые знания и подкрепив их небольшими практическими навыками, монтаж проводки можно выполнить своими силами.

Электропроводка в частном доме – от схемы до монтажа

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда оно отсутствует, кажется, что жизнь остановилась, ведь любая бытовая техника или электрический инструмент требует подключения к электросети. Порой без электричества не получится даже приготовить пищу, не говоря уже о нормальном освещении жилища. Поэтому если вы задумываете строительство, то схема электропроводки в частном доме должна стать первоочередным вопросом, которому следует уделить особое внимание. Необходимо продумать и просчитать всё до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привели в дальнейшем к поломке бытовых приборов, или, что ещё хуже, к возгоранию и пожару.

В чём необходимость схемы?

Схема электропроводки в частном доме представляет собой чертёж, на который наносятся все основные узлы электроснабжения:

  • Вводная линия, которая выполняется отводком от магистральной линии электропередачи до самого дома.
  • Место установки распределительного щитка.
  • Защитные устройства и счётчик электрической энергии.
  • Места установки распределительных коробок, выключателей и розеток в комнатах и помещениях.
  • Пути разводки электропроводки от распределительных коробок до коммутационных аппаратов.
  • Места установки элементов осветительной сети (люстры, бра, светильники).

К тому времени как делать электропроводку в доме, желательно уже чётко определиться, где будет расположена основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с техникой, а не протягивать потом через всю комнату переноски.

Если ваше строение относится к типовому, которое возводилось строительной компанией (так сейчас строят целые коттеджные посёлки), то вам должны быть предоставлены проект здания и схема разводки. В случае, когда строительство выполняется самостоятельно, для каждого дома разрабатывают свою персональную схему. Но в обоих вариантах основные назначения схемы одни и те же:

  1. Если имеется готовый схематический чертёж, можно составить перечень материалов, которые понадобятся, чтобы выполнить монтаж электропроводки в доме. Это поможет сэкономить денежные средства. То есть, имея на руках перечень, можно пройти по разным торговым точкам, спокойно определиться, выбрать наиболее качественные и подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время избавите себя от ситуации, когда уже делается монтаж, а каких-то материалов не хватает, и вы срочно бегите в первый попавшийся магазин покупать их по любой цене.
  2. Схема разводки даст возможность определить максимальную нагрузку каждого электрического узла, что позволит правильно подобрать сечение проводов, посчитать общую мощность, выбрать нужные защитные устройства и вводной кабель.
  3. Также схема поможет вам грамотно и рационально распланировать очерёдность выполнения работ.

Оформление документации

Будьте готовы к тому, что электропроводка в частном доме потребует ещё и ваших нервов, потому что для получения разрешения на выполнение работ нужно будет:

  1. Обратиться в организацию, у кого на балансе находится линия электропередачи, от которой планируется подключать ввод. Они должны выдать технические условия (ТУ) на это подключение.
  2. Следующей будет организация или коммерческая фирма, которая согласно выданным техническим условиям составит проект.
  3. Снова в энергоснабжающей организации нужно будет согласовать проект, и написать заявление на подключение (на магистральной линии это должны выполнять их электрики).
  4. Сделанная вводная линия должна быть испытана специальной электрической лабораторией, после чего выдаётся протокол о том, что ввод испытание прошёл и пригоден к эксплуатации.
  5. Теперь вводной кабель заводится в распределительный щит и подключается на вход счётчика электроэнергии, который должны опломбировать представители энергосбыта. После счётчика выполняется электропроводка в доме своими руками либо можете пригласить специалистов, никакие другие организации вам больше не понадобятся.
  6. Последнее, что вам останется – заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребляемых киловатт-часов с вашей.

Планирование ввода

Самое главное, чем отличается электрика в квартире и в частном доме, это выполнение ввода. В многоэтажных зданиях ввод приходит в щитовую, а оттуда уже идёт разводка по квартирам. А для частного дома необходимо выполнить отводок от проходящей поблизости магистральной линии. От того, насколько грамотно и правильно вы это сделаете, зависит надёжность, качество и безопасность электроснабжения. Существует два способа:

  • Монтаж воздушного ввода кабелем либо изолированным проводом.
  • Прокладка подземного ввода кабелем.

Перед тем, как провести вводную линию для частного дома, очень важно продумать и спланировать её так, чтобы она была устойчива к сильным ветрам, а также не несла опасности поражения человека электрическим током в дождливую, снежную или сырую погоду.

Воздушный ввод

Такой ввод по воздуху подразумевает натягивание провода или кабеля от ближайшей опоры магистральной линии электропередачи к домостроению.

Сразу хочется предупредить, воздушный ввод будет рациональным, если расстояние от опоры до дома менее 20 м. В случае, когда пролёт получается больше 20 м, потребуется установка ещё одной дополнительной опоры, которая может оказаться на территории вашего участка. Такая мера необходима для того, чтобы уменьшить механическую нагрузку на провод. Когда пролёт получается сильно большим, есть вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздушный ввод?

  1. В стене домостроения необходимо просверлить отверстие и вставить в него кусок металлической трубы либо специальную пластиковую гофру (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
  2. На стене снаружи дома закрепляется кронштейн с установленным на нём изолятором.
  3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один – на кронштейне, второй – на траверсе опоры, от которой делается отводок).
  4. Вводной провод или кабель на опоре подсоединяется к проводам линии. Затем прокладывается вдоль троса к дому, где протягивается через проделанное отверстие внутрь здания. Через каждые 0,5-0,6 м желательно закреплять провод к натянутому стальному тросу пластиковыми или металлическими хомутами.

Вот и всё, вводной кабель зашёл в здание, где будет заводиться уже в распределительный щиток. Как видите ничего сложного, но некоторые нюансы следует здесь учесть:

  • Очень важно обеспечить достаточное натяжение стального троса.
  • К тросу провод следует крепить свободно, без натяжки.
  • От земли до провода расстояние не должно быть меньше 3,5 м.
  • Трос и закреплённый на нём вводной провод по всей своей длине не должны касаться никаких подсобных строений, деревьев или высоких кустарников.
  • Место, где провод входит непосредственно в дом, необходимо герметизировать. После того, как он будет протянут в трубу, всё оставшееся пространство надо заполнить монтажной пеной. Можно применить и другой вариант – плотно утрамбовать минеральной ватой из негорючего материала.

Наилучшим вариантом для воздушного ввода на дом является провод марки СИП (самонесущий изолированный провод). Во-первых, его изоляция выполняется из материалов, которые пригодны к эксплуатации в условиях солнечных лучей и атмосферных осадков, а также выдерживают значительные температурные колебания. Во-вторых, под изоляционным слоем помимо алюминиевых токопроводящих жил имеется стальной трос. То есть при монтаже такого провода отпадает необходимость в натяжке отдельного несущего троса.

Если для частного домостроения необходимо однофазное напряжение (220 В), то понадобится двухжильный провод. В случае, когда надо трёхфазное напряжение (380 В), провод потребуется четырёхжильный. Минимальное сечение проводов СИП – 16 мм2.

Как производится монтаж воздушного ввода электричества, можно посмотреть в этом видео:

Подземный ввод

Прокладка вводного кабеля в земле имеет ряд преимуществ по сравнению с воздушным способом:

  1. Увеличивается надёжность за счёт того, что кабель не подвергается воздействию резких температурных перепадов, атмосферных осадков, сильных ветров.
  2. Стиль и архитектурный дизайн участка имеет завершённый вид, то есть их не портит натянутый трос с закреплённым проводом или дополнительная опора. Как правило, именно по этой причине все фешенебельные коттеджи и загородные дома имеют подземный ввод.
  3. Если это дачный загородный дом, в котором проживают только в летний период, а в зимний домостроение пустует, есть вероятность того, что хулиганы или вандалы вырежут и украдут воздушный ввод. При подземной прокладке такая ситуация маловероятна.
  4. В случае короткого замыкания и возникновения электрической дуги при подземном вводе практически отсутствует вероятность того, что могут пострадать имущество и люди. А при воздушном вводе произошедшее возгорание может перекинуться на постройки. Так что высокая пожарная безопасность при прокладке кабеля в земле – это очень важное преимущество, особенно касается домов, сделанных из дерева.

Но не всё так идеально, грунт тоже среда достаточно агрессивная. Химический состав почвы через время может вызвать коррозийные процессы, что приведёт в негодность кабельную оболочку. При этом сама почва может проседать и вспучиваться, сдвигаться и промерзать. Своё влияние окажут ещё грунтовые воды, грызуны и микроорганизмы, а также давление от корней больших деревьев. Поэтому если решили подвести электричество к дому подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой либо металлической трубе.

Ну а самым главным недостатком подземного ввода являются земляные работы. Во-первых, их надо согласовать с кучей всевозможных организаций, у которых в этой земле может быть что-то проложено – водопроводные, газовые или канализационные трубы; теплотрассы; магистральные кабельные линии электропередач; телефонные линии связи. Во-вторых, для прокладки кабеля в земле потребуется вырыть траншею, а это уже дополнительные (причём приличные) затраты. Если будете делать это сами, потратите много времени и сил. В случае если будете кого-то нанимать для выполнения земляных работ, потратитесь в денежном плане.

Для того чтобы лучше представлять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все «за» и «против», учтите преимущества и недостатки, выберите для себя подходящий вариант выполнения ввода. А когда с внешним электроснабжением вы покончите, можно спокойно приступать к монтажу внутреннего.

Подсчёт нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительной работы головой, то есть умственной, а именно – надо посчитать, какая у вашей домашней электросети будет нагрузка. Чтобы вам было легче, разбейте всех потребителей электроэнергии на группы:

  • Элементы освещения.
  • Кухонная техника (холодильник, вытяжка, хлебопечка, электрическая плита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и т. д).
  • Маломощная бытовая техника и электроприборы (компьютер, телевизор, музыкальный центр и т.п.).
  • Кондиционеры.
  • Электрическое отопление.
  • Техника для ванной комнаты (водонагреватель, фен и стиральная машина).
  • Электроинструмент, который используется в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и т.д.).

Суммируйте мощности всех приборов. Полученную цифру откорректируйте умножением на 0,7 (это общепринятый коэффициент одновременности включения приборов). При этом учтите, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из посчитанной нагрузки, определитесь с сечением и маркой проводов. Разводка электропроводки в частном доме выполняется проводами медными. Для скрытой прокладки выбирайте марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Проводка, выполненная в частном доме такими проводами, будет отличаться приличным сроком службы (около 10 лет), минимальными потерями и безопасной эксплуатацией.

Распределительный щиток

Нормативно место, где можно устанавливать щиток, никак не нормируется. Единственное условие, он должен быть расположен не ближе 1 м от трубопроводов (имеются в виду любые трубы – газовые, водные, канализационные).

В каком помещении лучше монтировать щиток, тоже нигде не оговаривается. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, либо располагают у входа в дом. В любом случае постарайтесь придерживаться простых правил:

  1. Это помещение не должно быть пожароопасным (типа, котельной). Рядом с распределительным щитком запрещается хранить баллоны с газом и легковоспламеняющиеся вещества.
  2. Необходимо чтобы помещение, где расположен щиток было сухим, то есть нежелательно устанавливать его рядом с ванной комнатой.
  3. К щитку обязательно должен быть свободный доступ, не устраивайте склад из помещения, где он расположен.

В самом щитке монтируются:

  • счётчик электроэнергии;
  • вводной автомат, он отвечает за электроснабжение всего дома;
  • несколько автоматов для подключения отходящих токоприёмников согласно их разбивки по группам;
  • устройство защитного отключения (УЗО), которое работает в паре с вводным автоматом.

Щиток может устанавливаться в специально проделанную под него нишу либо просто навешиваться на стенную поверхность.

Если дом огромный на несколько этажей с банями, саунами, гаражами, то одним щитком тут не обойтись. В таких случаях монтируется один вводной щиток и дополнительные на каждом этаже.

Планировка внутреннего электроснабжения

Провести электропроводку в частном доме можно двумя способами – открытым и скрытым. Рассмотрим вкратце каждый из них по отдельности.

Открытая проводка

Открытый способ прокладывания проводов по-другому ещё называют наружным, чаще всего используется в деревянных домах.

Провода могут быть проложены:

  • в специальных пластиковых коробах;
  • на фарфоровых изоляторах с использованием специального кабеля (так называемый ретро-стиль).

На схеме следует отобразить, по какому маршруту вы собираетесь развести кабели и отметить места, где будут устанавливаться фиксирующие элементы (изоляторы).

Для открытой проводки применяют специальные коммутационные аппараты наружного исполнения (розетки, выключатели).

Скрытая проводка

Если строение бетонное, с множеством технологических пустот, применяют скрытый способ прокладывания проводов. Он сложнее, так как сначала требуется проделать в стенах специальные бороздки, называемые штробами, в которые будет укладываться провод или кабель. А после этого уложенные проводники надо будет ещё зафиксировать при помощи алебастра или гипсового раствора.

Также понадобятся выключатели и розетки внутреннего исполнения. Прежде чем их устанавливать, в стенах проделываются отверстия, в них также при помощи раствора фиксируются подрозетники и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками выполняется несложно, единственное, что может вызвать затруднения, отнять много времени и сил – это проделывание штроб и отверстий.

Правила и полезные советы

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

  1. Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
  2. Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
  3. Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
  4. Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
  5. Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
  6. Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
  7. Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м2 площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
  8. Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.

Лучший проект электропроводки в частном доме

Схема электрической сети частного дома

Проектирование электропроводки в частном доме дело достаточно хлопотное, но вполне осуществимое даже без наличия специальных знаний. Достаточно лишь взвешенно подойти к данному вопросу. Ну а наши советы, приведенные в этой статье, позволят вам пошагово создать собственный проект электропроводки для любого частного дома.

Схема электрической сети дома

Любая разработка проекта электрической сети начинается с определения суммарной мощности потребителя, в данном случае нашего дома, и ее схемы питания. И если суммарная мощность потребителя в нашем случае определяется энергоснабжающей компанией, которая устанавливает лимит потребления, то схему внутренней электрической сети мы вправе проектировать самостоятельно.

Электрическая схема распределительного щита частного дома

Итак:

  • Устройство электропроводки в частном доме выглядит следующим образом. На наружной стене дома энергоснабжающая компания устанавливает вводной автомат и счетчик. Подключение этих электрических аппаратов так же выполняет энергоснабжающая компания.
  • А вот после счетчика, ввод в дом, подключение к распределительному щиту и разводку по дому мы уже выполняем самостоятельно. И здесь мы вправе выбирать удобную нам схему электроснабжения.
  • Обычно схема электроснабжения дома выглядит следующим образом. Кабель или СИП провод от счетчика подключается непосредственно на шины нашего распределительного щита. От этих шин запитываются отдельные группы электроснабжения. Каждая группа имеет свой силовой автоматический выключатель, установленный на фазном проводе. Нулевой и защитный провод каждой группы не должны иметь коммутационных аппаратов.

Обратите внимание! Нулевой провод отдельных групп может иметь коммутационный аппарат, только в случае подключения через автомат УЗО.  Автомат УЗО может устанавливаться как на отдельную группу, так и в качестве вводного для всех групп. Вопрос выбора места установки УЗО не нормируется нормами ПУЭ и остается спорным вопросом. Но исходя из опыта эксплуатации и личного мнения автора этих строк советуем вам устанавливать их отдельно для каждой группы.

  • Далее провод или кабель от каждого группового автомата монтируется к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
  • От распределительных коробок электропроводка распределяется к конечным потребителям – розеткам и выключателям.

Проектирование электрической сети дома

Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам прежде всего необходимо рассчитать количество групп и распределить по ним нагрузки. Дабы сделать это нам необходимо определиться со способом монтажа проводки и подсчитать возможную нагрузку наших потребителей.

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме

Итак:

  • Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
  • Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
  • Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

  • Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
  • Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
  • Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов

  • Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

  • Согласно п.9.6 ВСН 59 – 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Обратите внимание! Для питания мощных электроприемников таких как электрическая печь допускается установка групповых автоматов с номиналом в 25А.

  • Распределение нагрузки по группам следует производить исходя из их расположения и типа нагрузки. Так достаточно часто групповые линии сети освещения отделяют от групп питания розеток. Но это не является обязательным, а в некоторых случаях не целесообразно.

Схема совмещенной электрической группы

  • Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома. Обычно это 1 – 2 смежных комнаты.
  • Еще одним аспектом на который стоит обратить внимание, это п.7.2 ВСН 59 – 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам. Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

Обратите внимание! Розетки в ванной комнате допускается устанавливать только при наличии в группе в которой установлена розетка автомата УЗО. При этом согласно ПУЭ номинальный ток утечки для такого коммутационного устройства нормируется током утечки в 30мА.

  • В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
  • Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Выбор электропроводки

Перед тем как самому провести электропроводку в частном доме стоит побеспокоится и о расчете ее сечения. Ведь именно от этого фактора зависит ее долговечность и пожарная безопасность. Особенно актуален данный вопрос для домов из горючих материалов.

  • Согласно п.7.1.34 ПУЭ в жилых домах с 2001 года следует применять только медные кабели и провода. До этого допускались провода из алюминия, которые часто можно встретить в старых домах.
  • Что касается сечения проводов, то оно должно выбираться исходя из нагрузки на групповой линии. Но дабы не делать массу расчетов и упростить выбор, можно исходить из номинальных параметров групповых автоматов.
  • Кроме того, при выборе сечения проводки следует учитывать способ прокладки проводов. Ведь теплоотдача для проводов, проложенных скрытым и открытым способом разная. В связи с этим хоть и незначительно, но в зависимости от нагрузки их сечение отличается.
  • Выбор производим по табл.1.3.4 ПУЭ. Кроме нагрузок и способа прокладки она учитывает и такой параметр как вид провода.

Таблица выбора сечения медного провода

  • Но как бы не была выбрана электропроводка самому в частном доме следует помнить, что сечение должно быть не меньше приведенного в табл. 7.1.1 ПУЭ. Для групповых линий она должна быть не менее 1,5 мм2.

Вывод

В нашей статье мы привели основные этапы проектирования электрической сети в частном доме. Как видите в этом нет нечего сложного, а видео на нашем сайте еще больше должно облегчить эту задачу. Главное подойти к этому вопросу внимательно и взвешенно и у вас наверняка все получится.

Схема электропроводки в частном доме своими руками.

В настоящее время ни один частный дом не обходится без электропроводки, однако не стоит забывать, что в основе лежит правильный монтаж. Для этого вам понадобится правильно составленная схема электропроводки. Монтаж электропроводки будет включать в себя несколько этапов.

Первым делом это разработка идей и подходов, которые в будущем будут использоваться. После чего создается проект подключения вашего частного дома к сети с подсчетом расходов.

Перед началом любых электромонтажных работ необходимо составить схему электропроводки. Если у вас имеется четкая и принципиальная схема под рукой, монтажные работы пройдут намного быстрее и четче.

Зачем необходимо делать схему электропроводки?

Первым делом схема электропроводки в частном доме помогает узнать наименование и количество необходимого материала. Если быть точнее, то это нам помогает увидеть на схеме длину проводки, тем самым купить необходимое количество провода, а так же количество розеток, выключателей, распределительных коробок и другое.

Помимо этого, схема разводки для электропроводки помогает обозначить четкое местоположение для силовых элементов, предназначенных для проводки, к ним относятся: распределительный щит, приборы учета, а так же автоматические выключатели и другие. При большей детализации можно составить схемы соединения проводов в распределительных коробках и распределительных щитах.

к содержанию ↑

Как составить схему электропроводки в частном доме?

Получение электроэнергии в частном доме обычно осуществляется через воздушную линию 0,4 кВ. На вводный электрощит с воздушной опоры линии приходит как совмещенный рабочий PEN и нулевой защитный, так и фазный провод L.

В последнее время набирает тенденции установка электрощита снаружи здания, такое электроснабжение частного дома практикуют энергосберегающие организации. В это время в вводном электрощите устанавливают сам электросчетчик, а так же специальный автоматический выключатель.

После этого прокладывается питающий кабель или привод с вводного щита уже внутрь дома к внутреннему электрощиту.

Установив этот внутренний электрощит, вы начинаете электроснабжение самого дома. Стоит помнить, что схема электропроводки частного дома должна быть выполнена с максимальной надежностью, что бы это обеспечить  происходит разделение пользователей на группы. Если не знаете, что такое узо в электрике, то рекомендуется изучить этот вопрос.

Существует несколько групп потребителей:

  1. Розеточная группа

  2. Освящение

  3. Хозяйственные нужды (сюда входят все пристройки, гаражи и т. д.)

  4. Силовая группа ( для стиральных машин, котлов, бойлеров)

Внутренний щиток так же оборудован отдельной защитой, которая предусмотрена для каждой группы.

Если дом достаточно большой в размере и имеет несколько этажей, то тогда можно разбить потребителей по этажам. Так же можно разбивать потребителей пополам или отдельно каждую комнату.

схема распределения и подключения проводке в доме при наличии однофазного питания

  1. Вводный автомат

  2. Электросчетчик

  3. Однополосный автомат

  4. Нулевая шина

  5. Шина заземления

Для составления плана электропроводки вам так же понадобится план самого дома. С помощью него можно отображать план проводки в доме.

размещение электропроводки на плане дома

Если к  вашему дому подходит трехфазное питание, то это означает, что с опоры на ваш вводный щиток будет выходить сразу три фазы, а так же совмещенный нулевой защитный и тот же рабочий провод.

к содержанию ↑

Как осуществлять монтаж электропроводки в доме?

Все кабеля и провода от электрощита находящегося внутри дома должны разводиться строго по проекту. Выполняя электропроводку в доме своими руками, стоит руководствоваться не только проектом, но и советами профессионалов. Здесь так же есть свои нюансы, для облегчения ремонтных работ в будущем и для удобства в пользовании необходимо проводить проводку так, что бы она была по максимум доступной. Это позволит в любой момент удалить или заменить любой кабель без производства дополнительных ремонтных работ после устранения неполадок. Что бы обеспечить быструю и легкую замены проводку, проходящую сквозь стены ее необходимо сделать доступной. Все кабеля и провода проводятся через стены и перегородки в специальных патрубках. Оставшийся зазор между кабелем и трубой необходимо уплотнить, можно выполнять различными смесями: цемент с песком, глина с песком и другие.

Проводку в частном доме можно прокладывать двумя способами, оставляя ее открытой или скрывая.

Открытая электропроводка

В таком случае всю проводку по дому разводим открыто на стенах, при этом закрывая ее различными коробами, плинтусами, пластиковых каналах. Выполняя монтаж электропроводки в деревянном доме, стоит обратить внимание именно на этот метод. Применяя такой способ, вы можете прокладывать на любой высоте свой кабель, провод, такая величина не нормируется и может быть различной. Если вы решили выполнить открытую проводку в специальных плинтусах или коробах, то так же стоит помнить, что не стоит смешивать осветительные, слаботочные, а так же силовые провода. Сам короб так же должен плотно прилегать к строительной конструкции, на которую он закреплен, максимальный зазор в этой ситуации может достигать 2 мм. Так же короб должен обладать изоляционными свойствами и быть сделанным из самозатухающих или несгораемых материалов. Если в доме предусмотрена система планировки гибкого монтажа светильников, то так же можно применять модули кабельных каналов.

Скрытая электропроводка

Так же разводка проводки может быть скрыта. В этом случае все кабеля и провода в доме прокладываются в специально оставленных отверстиях. К  примеру, их можно размещать под штукатуркой, в пустотах конструкций, внутри сборной перегородки и других. Самым рациональным будет прокладка всех кабелей в полу, так же возможен вариант прокладки в навесном потолке.

Если вы собираетесь осуществлять монтаж электропроводки своими руками под штукатуркой или в специальных вырезанных бороздах в стенах, то в этом случае все провода должны иметь хороший изоляционный слой, который будет их защищать от механических повреждений. Однако, выбрав этот метод, лучше всего прикиньте, что в будущем если вы соберетесь делать демонтаж проводки, то предстоит грандиозный ремонт, который обойдется в копеечку. Так же при такой прокладке стоит прокладывать все кабеля либо строго вертикально, либо строго горизонтально. Кабель должен быть удален от плиты перекрытия как минимум на 200мм. Если перегородка имеет толщину более 80 мм, то кабель можно прокладывать по кратчайшему расстоянию. Так же стоит позаботиться о креплении, оно должно прижимать кабель плотно к месту крепления каждые 0,5-1,2м.

При прокладке проводки в навесных потолках или внутри других строительных конструкциях стоит делать акцент на специальные защитные трубки. Они должны не распространять горение и быть с низким дымо- и газовыделением. Особое внимание стоит уделять прокладке электропроводки в деревянном доме, что бы исключить вероятность возгорания. Если вы собираетесь прокладывать проводку в помещениях с высокой влажностью, к примеру в сауне, то нужно обязательно применять специальные поливинилхлоридные трубки, а так же кабель должен быть в поливинилхлоридной оболочке.

Перед тем, как приступать к монтажным работам, необходимо провести все подготовительные работы. А именно, сделать заготовку, разметку и пробивку, что является основой любых электромонтажных работ. Первым делом определить место ввода кабеля и установки электрооборудования, розеток, выключателей и др. Сам щиток необходимо расположить неподалеку от места ввода, при этом его необходимо расположить в отапливаемом помещении на высоте 1,5-1,7 метра от пола.

Видео о том как спроектировать схему электропроводки в частном доме

Домашняя электрическая проводка – схема и основы установки

Если вы планируете создать резервную систему электропитания, хотите добавить еще одну электрическую цепь или собираетесь установить новый прибор, важно понимать основы электропроводки дома и применимые правила.

Во-первых, давайте кратко рассмотрим, как электричество попадает в ваш дом. В большинстве жилых и легких коммерческих домов в США имеется однофазное 3-проводное соединение , 120/240 В, .Он состоит из двух перевернутых относительно друг друга линий и заземленной нейтрали. Подключение электрической нагрузки между любой линией и нейтралью дает 120 вольт переменного тока. Подключение между обеими линиями дает 240 вольт переменного тока (см. Диаграмму). Две шины на 120 В являются производными от понижающего распределительного трансформатора, который обычно устанавливается на опоре. Его вторичная обмотка имеет заземленный центральный отвод, подключенный к нейтральному проводу. Две концевые клеммы электрически «горячие» по отношению к нейтрали. Обратите внимание, что обе линии получены из одной и той же фазы энергоснабжения.Поэтому такую ​​конфигурацию часто называют «, расщепленная фаза, » (это не двухфазная схема, как некоторые ее неправильно называют). Три проводника идут от полюса к электросчетчику. От счетчика они идут к панели с главным выключателем обслуживания. Оттуда линии идут к магнитным выключателям , защищающим отдельные ответвления. Выключатели ответвлений могут быть установлены в отдельной распределительной панели или могут быть встроены в главную панель. Отдельные розетки в домах обычно дуплекс NEMA 5-15R.Национальный электрический кодекс (NEC®) 2017 определяет десять мест в жилых домах, в которых розетки должны иметь GFCI (статья 210.8). В частности, GFCI должен быть в ванных комнатах, гаражах, кухнях и т. Д.

Статьей 210.12 дополнительно требуются специальные прерыватели дугового замыкания (AFCI) для большинства типов помещений. Конечно, если вы его не трогаете, вам не нужно обновлять, но если вы изменяете, заменяете или расширяете любую ветвь, вы должны добавить AFCI либо в начале этой ветви, либо в ее первой. выход.

Зачем, спросите вы, нам нужна 3-проводная конфигурация? Разве не хватит одной шины на 120 В? Дело в том, что стандартная настенная розетка NEMA 5-15R рассчитана на 15А. Следовательно, максимальная мощность, которую вы можете получить от такой розетки, составляет 15 × 120 = 1800 вольт-ампер. Кроме того, для длительных нагрузок NEC® рекомендует ограничивать ток в розетках до 80%. Следовательно, установившийся ток должен быть менее 12 А (что соответствует 120 × 12 = 1440 ВА).

Что делать, если ваше устройство потребляет больше энергии? Есть, конечно, сильноточные розетки, такие как поворотный замок 125 В 30 А NEMA L5-30R.Однако большие приборы, такие как центральный кондиционер или сушилки, обычно рассчитаны на работу от 240 В. Это сделано для того, чтобы снизить потери энергии в кабелях. Помните, что мощность – это вольты, умноженные на амперы. Когда вы удваиваете напряжение, вам понадобится половина тока, чтобы обеспечить ту же мощность. А для более низких токов вы можете использовать провод меньшей толщины. Это основная причина, по которой мы получаем 240 В. Как вы можете видеть на этой схеме подключения, он получается от двух линий 120 В переменного тока, поэтому у нас есть два уровня напряжения. Конечно, теоретически, если бы большинство небольших бытовых приборов не было рассчитано на 120 В, мы могли бы отказаться от этого и использовать более эффективную систему на 240 В или любую другую систему с более высоким напряжением.Как мы знаем, в Европе и большинстве других стран используется двухпроводная проводка 220–240 В. Исторически сложилось так, что США изначально адаптировали более низкий уровень потенциала в основном потому, что оригинальные электрические лампочки Эдисона были оптимизированы для 110 В. Позже его повысили до 120 В. Обратите внимание, что общий электрический ток, потребляемый вашим домом, делится между двумя линиями, и вы должны попытаться сбалансировать свои нагрузки.

Обратите внимание, что номинал розетки – не единственный фактор, ограничивающий ток, который вы можете получить от нее.Часто каждый выключатель обслуживает несколько розеток. Таким образом, допустимая сила тока также ограничена номиналом автоматических выключателей и размером проводов. Продолжительная электрическая нагрузка в каждой цепи не должна превышать 80% номинальных значений выключателя в соответствии с Таблицей 210.21 (B) (2) стандарта NFPA70®. Ответвления должны быть рассчитаны на 125% максимальной нагрузки.

Как видно из приведенной выше схемы, стандартные розетки имеют дополнительную клемму заземления. Он подключается к нейтральной шине в панели выключателя, которая, в свою очередь, заземлена.В тех устройствах, которые питаются от трехжильного кабеля, этот провод заземляет корпус устройства. Раньше в приборах не использовался провод защитного заземления, а просто нейтраль была подключена к корпусу. Точно так же старые розетки, которые все еще можно найти во многих домах, имели две дырки вместо трех.

ПРИМЕЧАНИЕ . Информация на этом сайте AS IS предоставляется только для технической справки без каких-либо гарантий и ответственности любого типа, ни явных, ни подразумеваемых. Он выражает только личное мнение автора и не является профессиональной консультацией – см. Полный отказ от ответственности по ссылке ниже.Большинство работ, связанных с электромонтажом, панелями и проводными устройствами, обычно требует разрешения и должно выполняться лицензированным электриком.

Схема подключения электрической панели

Схема подключения электрической панели используется для обозначения каждого устройства, а также соединения между устройствами внутри электрической панели . Поскольку электрические панели – это то, что будет содержать системы управления, технические специалисты и инженеры по ПЛК обычно сталкиваются со схемами подключения панелей.Хотя электрические панели на первый взгляд могут быть не слишком сложными, для выбора подходящих устройств, определения размеров проводки и проектирования компоновки панели, которая документируется схемами электрических соединений панели, уходит много инженерных усилий.

Важно отметить, что электрические схемы панели должны соответствовать местным властям, которые диктуют стандарты , которые должны соблюдаться внутри панели. В США этим органом является Национальная ассоциация противопожарной защиты (NFPA), а кодекс называется Национальным электротехническим кодексом (NEC).Кроме того, каждое государство может выбрать разные версии кода в зависимости от выпуска. Перед проектированием панели важно ознакомиться с кодом, который применяется в вашем регионе.

Электрическая панель – основные компоненты

В этом разделе мы хотели бы начать с рассмотрения стандартной электрической панели, изучения компонентов и понимания вариантов выбора, лежащих в основе определенных компонентов и решений по компоновке.

Электрическая панель – система управления на основе MicroLogix

Электрическая панель выше включает в себя ПЛК MicroLogix, защитные устройства (предохранители), соединительные устройства (неуправляемый переключатель, преобразователь EtherNet в RS232), клеммные блоки и источник питания.

Конструкция электрической панели – силовые устройства

Силовые устройства в электрической панели используются для подачи необходимого тока на каждое устройство и для защиты их от ситуаций перегрузки по току.

  • Автоматический выключатель | Обычно это точка входа внешнего тока в панель. Выключатель электрической панели аналогичен тому, что вы можете найти в домашних условиях, но с гораздо более высокими характеристиками. Это устройство используется для отключения всего питания от электрической панели и автоматически срабатывает при превышении определенного уровня тока (в зависимости от номинала выключателя).
  • Предохранители | Предохранитель – это статическое устройство, которое защитит оборудование и персонал от скачков тока. В зависимости от кода предохранитель может использоваться отдельно или в сочетании с автоматическим выключателем. При срабатывании предохранителя его необходимо заменить перед возобновлением работы.
Схема электрических соединений панели – Электропроводка частотно-регулируемого привода

На схеме электрических соединений выше показан пример автоматического выключателя, а также нескольких предохранителей, защищающих частотно-регулируемые приводы.Обратите внимание, что на чертеже автоматического выключателя есть значок, указывающий на то, что цепь разомкнется во время скачка тока.

Проектирование электрической панели – трансформаторы и источники питания

Регулирование напряжения – важный процесс в каждой панели. Трансформаторы и блоки питания используются для преобразования одного уровня напряжения в другой. Это создает уникальную проблему для электрических чертежей: разные уровни напряжения должны управляться отдельно. Кроме того, для разных уровней напряжения потребуются отдельные клеммы, предохранители и электрические щупы.Как правило, размеры проводки указываются в начале набора чертежей. На отдельной странице напряжение будет указано в источнике, но редко на каждом проводе. Следовательно, важно отследить проводку, чтобы подтвердить местоположение и характеристики источника. Схема подключения электрической панели

– Падение напряжения на трансформаторе

На приведенной выше схеме показан трансформатор, который принимает напряжение 575 В переменного тока и преобразует его в 115 В переменного тока. 115 В переменного тока является стандартным напряжением в Северной Америке и используется для многих устройств, включая ПЛК, HMI, переключатели и многое другое.

Блок питания выполняет ту же функцию, но на чертеже обозначается другим символом.

Как упоминалось выше, преобразование напряжения приведет к созданию новой шины питания. Поэтому чрезвычайно важно следить за маркировкой и этикетками на чертежах, чтобы отслеживать уровень напряжения, о котором идет речь.

Конструкция электрической панели – Устройства управления

Устройства управления – это компоненты, которые будут управлять процессом. К ним относятся программируемые логические контроллеры, частотно-регулируемые приводы, весоизмерительные ячейки и т. Д.На панели, о которой мы упоминали выше, мы можем идентифицировать ПЛК серии MicroLogix вместе с массивом внешних модулей ввода / вывода. Давайте посмотрим на пример их представления на чертеже электрической панели. Схема подключения электрической панели

– пример трансформатора и источника питания

На приведенной выше схеме подключения электрической панели показан пример трансформатора и источника питания, используемых в системе ПЛК. Важно отметить, что источник питания может быть отдельным блоком (как обсуждалось в предыдущем разделе) или модулем в стойке ПЛК.Помимо питания ПЛК, на схеме подключения будет показан массив IO, связанный с ПЛК; давайте посмотрим на пример ниже.

Базовый провод – соединение между двумя компонентами.

На рисунке выше показана первая карта ПЛК Allen Bradley CompactLogix. Основываясь на модели карты (1769-IQ16), а также на характере устройств, привязанных к каждой точке на карте, мы можем сразу сделать вывод, что карта представляет собой 16-точечную входную карту 24 В постоянного тока. На рисунке показаны следующие устройства:

  • Вход 0: «ИЗ СТРОКИ 1219» | Устройство, нарисованное на другой странице набора чертежей.
  • Ввод 1: «PB4028» | Кнопка нормально разомкнутого типа
  • Вход 2: «PB4029» | Нормально закрытая кнопка
  • Вход 3: «PB4030» | Кнопка нормально разомкнутого типа
  • Вход 4: «PB4031» | Кнопка нормально разомкнутого типа
  • Ввод 5: «CR1503» | Реле управления
  • Вход 6: «CR1504» | Реле управления
  • Вход 7: «190-MC01» | Моторный контактор
  • Вход 8: «905-MC01» | Моторный контактор
  • Вход 9: «906-MC01» | Моторный контактор
  • Вход 10: «030-MC02» | Моторный контактор
  • Вход 11: «030-SE01» | Трехпозиционный селекторный переключатель
  • Вход 12: «035-MC01» | Моторный контактор
  • Вход 13: «030-ZS01» | Трехпозиционный селекторный переключатель
  • Вход 14: НЕТ
  • Вход 15: «Контакт ЗАПУСК СИСТЕМЫ РАЗРЯДА»

На электрическом чертеже каждая карта будет разделена на страницу.Другими словами, внешние модули, которые мы видели на панели, будут иметь отдельную страницу, на которой показаны компоненты, подключенные к каждой точке.

Конструкция электрической панели – символы электрических устройств

Мы не рассмотрели все основные компоненты в приведенном выше разделе. Однако, поскольку мы углубились в точки ввода и вывода, привязанные к внешним устройствам, важно рассмотреть их, прежде чем мы продолжим. В этом разделе мы представим символ устройства, который вы можете найти на электрической схеме панели, и дадим краткое описание устройства, а также несколько примеров для справки.

Обозначения проводки на электрических чертежах

Провода – это то, что связывает устройства вместе. Линии используются для обозначения разводки панели. Вы увидите следующие основные линии:

Basic Wire – соединение между двумя компонентами.

Примечание. Провод становится пунктирной линией, когда проводка выходит за пределы панели, описанной на чертеже.

Соединение проводов – Соединение между несколькими проводниками.

Wire Bypass – Байпас без тока двух проводов.Между горизонтальным и вертикальным проводниками нет соединения.

Обозначения кнопок и переключателей на электрических чертежах

Кнопки и переключатели играют важную роль в автоматизации производства. Они используются для получения данных, вводимых пользователем, а также состояния оборудования. Важно отметить, что переключатель не всегда приравнивается к кнопке на машине. Переключатель также включает в себя широкий набор концевых выключателей, используемых в процессе. Этикетка над устройством обычно указывает на его характер.

Переключатель – [левый] – нормально разомкнутый | [Центр] – нормально закрытый | [Справа] – однополюсный двухпозиционный переключатель (SPDT)

Электрический выключатель – это базовое устройство, которое проводит ток, когда он замкнут, и блокирует прохождение тока, когда он открыт. Сигнал, который передается через коммутатор, может быть прочитан полевым устройством или входом ПЛК, как мы видели выше.

В промышленном производстве используется широкий спектр переключателей. Мы написали подробное руководство о том, как работают некоторые из этих переключателей и где они используются в производстве, в следующей статье: Концевой выключатель.

Кнопка – [Левая] – Нормально открытый | [Вправо] – нормально замкнутый

Нажимная кнопка – это мгновенный электрический переключатель, который будет проводить ток, когда он замкнут, и блокировать прохождение тока, когда он разомкнут. Разница между переключателем и кнопкой заключается в том, что кнопка автоматически вернется в исходное состояние, в то время как переключатель будет поддерживать это состояние до тех пор, пока не будет переключен.

Свет – [Слева] – Красный | [Справа] – зеленый

Свет обычно используется как индикатор процесса.Это может быть светодиодный индикатор на панели или индикатор на машине или технологическом оборудовании.

Контакт катушки двигателя

Контакт катушки двигателя – это вход контактора или частотно-регулируемого привода. Подавая напряжение на катушку, привод замыкает необходимые контакты и запускает двигатель. Обратите внимание, что на катушке также указаны клеммы, на которые должны быть заземлены соединения. Ориентация (+24 В постоянного тока против 0 В постоянного тока) важна и будет указана на электрическом чертеже.

Контакт двигателя или реле – [левый] – нормально разомкнутый | [Справа] – нормально замкнутый

Контакт отображает состояние определенного устройства. Когда реле находится под напряжением, контакт либо замыкается, либо размыкается в зависимости от начального состояния. Когда контакт замкнут, ток течет; когда он открыт, ток прекращается. Когда дело доходит до контактора двигателя, рекомендуется отправлять сигнал обратно на ПЛК в качестве подтверждения того, что устройство находится под напряжением. Следовательно, ПЛК получит сигнал от контакта и подтвердит его логикой.

Другие устройства на электрических чертежах

Мы рассмотрели несколько основных устройств, которые вы встретите на электрических чертежах. Этот список ни в коем случае не является исчерпывающим. Существует ряд вариаций основных устройств, а также символов для других, с которыми вы столкнетесь. Мы рекомендуем вам обращаться к техническим примечаниям производителя, когда речь идет о соответствующих символах. В большинстве случаев они указаны в паспорте.

Проектирование электрических панелей – сетевые устройства

Сети являются важным компонентом большинства современных панелей.Они поддерживают ряд различных протоколов, таких как EtherNet, DeviceNet, ProfiBUS, ControlNet, Serial и другие. Разница между представлениями типовых схем электрических панелей для нормальной проводки и сетевых устройств заключается в том, что в них часто не используется многожильный кабель. Другими словами, стандартный кабель EtherNet, который может содержать 8 проводов, будет представлен как один провод. Давайте посмотрим на пример ниже. Схема подключения электрической панели

– сетевые устройства

На приведенной выше схеме показано соединение между неуправляемым коммутатором и рядом периферийных устройств, использующих протокол EtherNet.Как упоминалось выше, для простоты предполагается, что читатель понимает использование стандартного кабеля EtherNet RJ45 для этой цели.

Обратите внимание, что на этой странице описаны только сетевые подключения к этим устройствам. Те же устройства будут перечислены на другой странице, так как им требуются дополнительные сигналы. Пример: частотно-регулируемый привод (VFD) «030-SC01 конвейерная платформа» будет подключен к источнику питания, двигателю, ПЛК и цепям безопасности. Это будет описано на отдельной странице электрической схемы панели.

Анализ монтажной схемы электрической панели

В этом разделе мы рассмотрим серию страниц из электрических схем, выделим ключевые элементы, раскроем, какую информацию можно извлечь с каждой страницы, и прокомментируем, как конкретную страницу можно использовать для устранения неисправностей. система. Схема электрических соединений панели

– цепь пускателя двигателя

Схема панели управления двигателем

На приведенном выше чертеже мы видим 4 ключевых элемента:

  1. Точка входа в электрическую шину указана на предыдущей странице.Если мы перейдем к первой странице наших электрических чертежей, мы сможем найти спецификацию напряжения на шине: 460 В переменного тока, 3 фазы, 60 Гц.
  2. 195-MC01 – это контактор двигателя, который включает автоматический выключатель, плавкий предохранитель и контакт. На чертеже указана установка автоматического выключателя: 5А.
  3. 195-HSS01 – выключатель двигателя. Обратите внимание, что отключение обеспечивает средство отключения высокого напряжения от двигателя, а также обратную связь с ПЛК. На чертеже указано «LOCAL: I: 4/08» в качестве входа отключения в ПЛК.
  4. 195-M01 – трехфазный двигатель мощностью 0,75 л.с.
Возможные действия по поиску и устранению неисправностей
  • Сработавший контактор двигателя | См. Устройство 192-MC01. Измерьте входящее в устройство напряжение 460 В переменного тока, 60 Гц. Убедитесь, что уставка выключателя составляет 5 А.
  • Двигатель не работает | См. Устройство 195-M01. Убедитесь, что выключатель двигателя (195-HSS01) находится в положении ВКЛ. Это можно сделать, измерив выходное напряжение и проверив сигнал ПЛК, указанный выше.Убедитесь, что контактор двигателя (195-MC01) не сработал. Убедитесь в исправности обмоток двигателя, измерив сопротивление, когда он отключен с помощью выключателя двигателя.
Схема электрических соединений панели – цепь безопасности

Схема цепи безопасности панели

Схема электрических соединений, приведенная выше, содержит пример цепи безопасности, которую можно найти в промышленной среде. Здесь показаны следующие компоненты:

  1. MSR304 – это реле безопасности Allen Bradley.Он отправляет сигнал через серию предохранительных выключателей и аварийных остановов и считывает полученный сигнал в конце цепочки. Если все переключатели замкнуты, реле подтверждает, что цепь безопасности исправна, и подает питание на нагрузку, к которой оно привязано.
  2. 090-ZSS11 – это предохранительный выключатель, который является частью цепи безопасности устройств. Как показано на схеме, устройства безопасности подключаются одно за другим.
  3. Световой индикатор кнопки аварийной остановки – это устройство, которое указывает на нажатие кнопки аварийной остановки.Обратите внимание, что этот сигнал поступает непосредственно от кнопки через нормально разомкнутый контакт. Другими словами, этот свет загорится только при нажатии кнопки E-Stop; ни какой другой элемент в цепи цепи безопасности.
Возможные действия по поиску и устранению неисправностей
  • Неисправность цепи аварийного останова | См. Устройство «MSR304». Начните с проверки сигнала аварийной остановки. Отожмите кнопку аварийной остановки, если она нажата. Проверьте напряжение на каждом устройстве, связанном с безопасностью. Цепь должна возвращать сигнал 24 В постоянного тока на каждую линию.Если это не так, сузьте круг схемного элемента (переключателя), который вызывает проблему.
  • Цепь безопасности не сбрасывается | См. Устройство «MSR304». Необходимо будет выполнить те же действия, что и выше. Реле сбрасывается только при получении правильного сигнала от полевых устройств. В противном случае реле не сработает.

Схема электрических соединений панели – программные инструменты

В этом разделе мы опишем различные инструменты, которые инженеры и техники используют для создания схем электрических соединений панели.Некоторые из этих инструментов дороги и продаются только через дистрибьюторов. Однако большинство этих поставщиков предоставляют пробные версии, которые вы можете использовать с ограниченными возможностями, чтобы оценить, подходит ли их решение для вас.

AutoCAD Electrical от Autodesk – один из наиболее часто используемых инструментов в отрасли. AutoCAD – это полнофункциональный набор инструментов с широким набором функций для многих приложений. Это дорогая лицензия, но она поставляется с обширной библиотекой устройств, которая постоянно пополняется предложениями большинства поставщиков.

EPLAN – Этот инструмент специализируется на программном обеспечении для проектирования панелей и промышленного дизайна. Вы не найдете обширного списка функций, которые вы можете увидеть в AutoCAD, но функции, которые вы найдете, исключительно хорошо разработаны и поддерживаются командой. EPLAN приобрел популярность в последние годы и стал предпочтительным инструментом для многих инженеров и электриков.

SkyCAD – Этот «недорогой» инструмент имеет меньше наворотов, но имеет огромную скидку по сравнению с чем-либо другим на рынке.Это отличное решение для небольшого предприятия, частного пользователя или подрядчика.

Схема электрических соединений панели управления Заключение

Электрические чертежи являются обязательными в соответствии с Национальным электротехническим кодексом (NEC) в США и другими органами власти в различных регионах мира. Они предоставляют список спецификаций, по которому электрики и инженеры будут проектировать и собирать панель управления, используемую на производстве и в промышленности.

На каждой странице чертежа будет отображаться схема, которая будет содержать некоторые элементы панели вместе со ссылками на другие страницы.Используя схему, можно идентифицировать элементы на панели, проверять соединения и устранять неполадки на местах, когда они возникают.

Руководство по электрическому подключению крошечного дома – Подключение и электроснабжение крошечного дома


При строительстве крошечного дома обязательно возникнут вопросы по электрике. Я знаю, что у меня их был миллион:
  • Как крошечный дом получает электроэнергию?
  • Как подключить крошечный домик?
  • Какие провода, розетки и прерыватели мне нужны?
  • Сколько будет стоить подключение провода к моему крошечному домику?

Я хочу разобраться во многих этих более серьезных вопросах, а затем указать вам на отличный ресурс, в котором подробно рассказывается о электромонтаже вашего крошечного дома.

НАВИГАЦИЯ 6

Как крошечный дом получает электроэнергию?

По большей части крошечный дом устроен так же, как и обычный дом, но некоторые люди, которые более мобильны, предпочитают временное подключение, а не постоянное. Каким бы ни был ваш подход, есть некоторые технические детали, которым вы должны следовать.

Временные разъемы питания – вилка 50 А

Это мой предпочтительный метод и то, как я питаю свой крошечный дом.Я использую вилку на 50 ампер из магазина бытовой техники примерно за 30 долларов плюс удлинитель, который я собрал сам, купив концы и провод. Провод для шнура питания на 50 ампер довольно дорогой – 3 доллара за фут, если он изготовлен заранее, или 1,50 доллара за фут, если вы делаете это самостоятельно.

По сути, это просто гигантская розетка, через которую проходит много энергии. С помощью местного кодекса я обнаружил, что если я использую этот подход, то его «временность» является критическим фактором для соблюдения закона.

Если бы в моем крошечном доме была жесткая проводка, юридически это открыло бы огромную банку червей.Поскольку это «временное» соединение по своей природе, инспекторы строительства мгновенно потеряли интерес, а это именно то, что я хотел.
Другое преимущество этого подхода заключается в том, что вы можете заехать практически в любой парк автофургонов и подключиться к нему, что делает его беспроигрышным в моей книге.

Удлинители питания для миниатюрных домов

Если вы используете временное подключение к электросети в своем крошечном доме, вам понадобится способ подключить дом к источнику питания. Самый простой способ сделать это – купить шнур питания для дома на колесах.Имейте в виду, что его размер должен быть правильным, чтобы быть в безопасности.

Постоянное подключение к источнику питания

Единственная реальная разница в том, что линия электропитания подключается непосредственно к панели, без вилки. Сначала вам необходимо установить и проверить блок питания и доступ к источнику питания. Затем приходит время подключить электричество к вашему дому.

Обычно это делает энергетическая компания, которая подводит линию к вашему дому и подключает ее к вашему блоку питания. Главное помнить, что каждый муниципалитет будет делать это немного по-своему, и это нужно будет проверить.

Национальный электротехнический кодекс – NEC

Национальный электротехнический кодекс – это основной справочник по кодам, на который вы должны ссылаться, когда дело касается электромонтажа. Эта книга довольно плотная, но для большинства вещей вы сможете выяснить различные ключевые разделы, которые вам нужно знать, когда вы начнете подключать провода в своем крошечном доме.

Конечно, рекомендуется нанять электрика, который поможет вам разобраться в деталях, и всегда требуется осмотр. Электричество в крошечном доме – это большое дело, поскольку неправильные действия могут создать опасную ситуацию, которая может привести к пожару или даже смерти.Действуйте на свой страх и риск, так как я не несу ответственности.

Расчет потребности в электричестве вашего крошечного дома

Было бы неплохо выяснить, сколько энергии потребуется вашему крошечному дому и которое будет использовать его по нескольким причинам. Во-первых, вам нужно правильно рассчитать размер источника питания, входящего в ваш дом. Если вы живете в автономном режиме, убедитесь, что солнечные панели для вашего крошечного дома имеют правильный размер. Вам также необходимо убедиться, что ваши схемы, провода, прерыватели и т. Д. Имеют правильный размер, чтобы убедиться, что они безопасны и соответствуют требованиям.

Хорошая новость в том, что рассчитать это в крошечном доме действительно просто. Поскольку мы очень сознательно относимся к тому, что входит в наш дом, и мы часто сами проектируем и строим дом, мы точно знаем, что в нем будет происходить. Когда я проводил проводку в своем крошечном домике и разбирал свои солнечные батареи, у меня был буквально список всего, что требовало питания в моем крошечном доме.

Основы: амперы, вольт и ватты

Я не собираюсь вдаваться в подробное руководство по теории электричества, но нужно понять одну вещь, которая значительно упростит все это:

Это кажется достаточно простым, но давайте сделаем еще один шаг.Если вы вспомните те времена, когда вы занимались алгеброй, то иногда ваш учитель давал вам уравнение, в котором вам нужно было решить одну переменную, но это требовало, чтобы вы его перемещали. Если вы решали для X, вам нужно было манипулировать формулой, чтобы X находился по одну сторону от знака равенства, а остальные переменные – по другую сторону.

Вы перемещали вещи путем деления, умножения и так далее, чтобы перемещать вещи туда, где они вам нужны. Это то, что нам нужно делать здесь во многих случаях, потому что мы можем знать две части уравнения, но не третью.
Например, если бы мы знали ватты и вольт, но не знали ампер, мы могли бы сделать это:

Другой пример, если мы знаем ватты и амперы, но нам нужно знать вольты:

Итак, единственное, что делает это намного проще, – это понимание взаимосвязи ватт, ампер и вольт. Взаимодействие между ними пропорционально другим.

Практический пример: если тостер говорит, что его мощность составляет 1200 Вт, и вам по какой-то причине нужно знать, что такое усилители, мы можем быстро выполнить вычисления.В домах чаще всего используются цепи на 120 вольт (подробнее об этом ниже). Это означает, что нам известны две переменные:

  • 1200 Вт
  • 120 вольт
  • Нам нужно решить для Ампер

Сколько электроэнергии потребляют предметы

Вот таблица обычных вещей, которые вы найдете в своем крошечном доме, и того, сколько энергии они потребляют.

120 Вольт против. 240 Вольт

Большая часть вашего дома в США работает от 120-вольтных цепей, но это будет отличаться в других странах.Также в домах в США вы обычно найдете схемы на 240 вольт, используемые для более крупных бытовых приборов, систем отопления, вентиляции и кондиционирования и других мощных источников питания.

Одна вещь, которая меня сначала смутила, – это то, что иногда люди говорят о 220 вольт, 230 вольт или 240 вольт, когда говорят об этих типах цепей. Есть технические различия, но в основном они относятся к одному и тому же.

Я говорю 240 вольт, но на самом деле это означает, что вместо одного 120-вольтного провода, идущего к этой розетке / прибору, на самом деле к нему идут два 120-вольтовых горячих вывода.Вывод на 120 вольт плюс еще один вывод на 120 вольт в сумме дает 240 вольт.

В 240-вольтовых проводах вы обычно найдете красный и черный провод, которые являются «горячими» выводами. Вы также найдете один белый провод, который является нейтральным, и голый медный или зеленый провод, который является заземлением.

Делаем математику

Я бы начал с того, что сначала составил полный список всех электрических устройств в вашем доме (с розеткой и проводом) и перечислил их в столбце электронной таблицы. Затем рядом с этим столбцом создайте еще один столбец для ватт, ампер и вольт.Если вы хотите использовать солнечную энергию, вы можете добавить дополнительный столбец с указанием часов, в которые вы будете использовать каждый элемент в течение дня.
Затем начните заполнять все, что вы знаете о каждом предмете. Чтобы найти эту информацию, вы можете сделать следующее:

  • Проверьте этикетку, на которой обычно указаны некоторые электрические номера.
  • Перейдите на веб-сайт производителя и найдите спецификацию или руководство для элемента.
  • Используйте штекер Kill-a-Watt или токоизмерительные клещи для непосредственного измерения.

Электросхема крошечного дома

Давайте начнем с обзора того, как крохотный дом подключен к электричеству.Электропроводка вашего крошечного дома зависит от вашего дизайна и использования, но в целом люди подключают свой крошечный дом следующим образом:

  • Левая сторона основного этажа
  • Правая сторона основного этажа
  • Лофт
  • HVAC
  • Кухня
  • Приборы
  • Другие крупные тиражи

Каждая цепь должна быть рассчитана на ожидаемую нагрузку + 25% (в соответствии с нормами). Обычно это означает автоматический выключатель на 20 А в каждой цепи вашего дома, за исключением приборов и систем отопления, вентиляции и кондиционирования воздуха, поскольку они часто требуют больших затрат.

Я сделал свой немного иначе. Вот функциональная схема того, как устроен мой крошечный домик:

Вот схема расположения электрических соединений, когда я строил свой крошечный дом. Вы можете увидеть, чем эта диаграмма отличается от функциональной, показав расположение розеток, освещения, вентиляторов и других соединений. Функциональная диаграмма просто показывает, как все они связаны.

Обозначения на электрическом чертеже

При чтении схемы или создании плана крошечного домика электрические символы – это сокращение, обозначающее, что и куда идет.Они могут быстро сказать вам, что происходит в доме.

Перечень электрических материалов для крошечных домов

Электропроводка в крошечном доме состоит из множества элементов. Выбор правильных компонентов и их правильное подключение – ключ к безопасной установке. NEC диктует многие, если не все из этих соображений, поэтому обязательно следуйте этим рекомендациям.

Вот некоторые из ключевых элементов и мои рекомендации по ним:

Крошечный дом, электрическая панель / блок выключателя

Блок выключателя – это центральный источник энергии для всего вашего крошечного дома.Энергия поступает от источника питания (сеть, солнечные панели и т. Д.), А затем разбивается на более мелкие участки, называемые цепями. Я предлагаю, чтобы в вашем ящике было не менее 10 ячеек для примерно 100-амперного бокса.

Во многих случаях ваша энергетическая компания по умолчанию будет использовать услугу на 200 ампер, но вы можете запросить меньшую мощность. Хотя неплохо было бы иметь более крупную услугу и немного большую коробку, чем то, что, по вашему мнению, вам нужно, на случай, если возникнет такая необходимость в будущем. Часто разница в стоимости не составляет тонны.

Проволока для крохотного домика

Электропроводка в вашем крошечном доме обычно выполняется с помощью Romex (торговая марка, широко используемая для описания этого типа проводов), также известного как провод с неметаллической оболочкой, который обычно используется в электропроводке в жилых помещениях.

Одно небольшое замечание по поводу терминологии. У вас есть провода и кабели. Провод представляет собой одиночный сплошной медный проводник, а кабель – несколько жилок из более мелких медных проводников, объединенных в жгут. Для непрофессионала мы используем слово «провод» случайно, но для ясности следует понимать, что то, что люди часто называют проводом, на самом деле часто является кабелем.


Размер провода

Этот провод / кабель бывает разных размеров, измеряемых сечением провода. При выборе калибра провода следует помнить, что чем больше число, тем меньше размер провода. Типичные размеры проводов для жилых помещений – 14, 12 и 10.

МАНОМЕТР НОМИНАЛЬНАЯ АМПЕРАЦИЯ ОБЫЧНОЕ ИСПОЛЬЗОВАНИЕ
14-2 Romex 15 А Цепи освещения
12-2 Romex 20 А Освещение и розетки, Холодильник
10-2 Romex 30 А Электрический водонагреватель, нагреватели плинтуса
10-3 Romex 30 А Электрическая сушилка для одежды
Что такое этикетки Romex

Romex также поставляется с разным количеством жил, которые объединяются в жгуты.Обычно у вас есть Romex с 2 проводниками (плюс заземляющий провод) или 3 проводниками (плюс заземляющий провод).

Этикетки для проводов на упаковке Romex представляют собой комбинацию калибра провода и количества жил, из которых состоит кабель. Например, кабель, состоящий из 2 проводов (плюс заземление) сечением 14 калибра, будет иметь маркировку 14-2.

Цветовая маркировка проводов

В большинстве случаев цвета проводов используются стандартным образом, но никогда не следует предполагать этого.Обычно жилы в проводе абсолютно одинаковые, только с разными цветными покрытиями, чтобы было легче отслеживать, какой из них какой.
Наиболее распространенное обозначение цвета проводов следующее:

  • Черный для горячего свинца
  • Белый для нейтрального провода
  • Красный для второго горячего вывода на 240 В
  • Голая медь или зеленый цвет для вашей земли
Исключения цветовой кодировки

Цвета проводов часто практически не отличаются.Когда вы сталкиваетесь с проводом, они, вероятно, сделаны правильно, но опять же, если вы не подключили его, вы на самом деле не знаете наверняка. Так что будь умным.

Бывают и другие случаи, когда цвета будут отличаться. Главное, что приходит на ум, – это трехпозиционный переключатель, нередко можно обнаружить, что белый провод используется в качестве «путевого» в трехходовой цепи и на самом деле может быть горячим. Чтобы сигнализировать об этом, стандартная практика – обернуть белый провод на всех коробках лентой, чтобы сигнализировать об этом, но это не всегда происходит.

Если вы знаете другие исключения или советы, напишите о них в комментариях!

Автоматические выключатели

Выключатели – это предохранительные устройства, которые останавливают поток энергии при перегрузке или коротком замыкании в цепи. Это означает, что их размер должен соответствовать приложению, для которого они используются. Ниже приведена диаграмма, чтобы дать вам представление об общих сочетаниях.

В моем крошечном доме у меня был двухполюсный автоматический выключатель на 30 ампер для моего мини-делителя, а остальные были однополюсными выключателями на 20 ампер.

GFCI – Прерыватели цепи замыкания на землю

Вы, наверное, знакомы с ними, потому что видите их в ванных комнатах. Это специальные выключатели, предназначенные для остановки электрического тока в случае обнаружения «замыкания на землю» всего за 1/40 секунды. Идея здесь в том, что во влажной среде существует больший риск. Кодекс предписывает, где они используются, поэтому обязательно следуйте ему.
AFCI – Прерыватели цепи дугового замыкания

Это тот, с которым вы, возможно, не так хорошо знакомы, но, как и GFCI, он останавливает поток электричества, когда обнаруживает дугу.Дуга может возникнуть из-за неправильной проводки, забитого гвоздя в провода, нарушения изоляции или какой-либо другой проблемы. Теперь они обычно требуются во всех спальнях и, как было показано, значительно снижают риск возгорания в доме. Обратитесь к местным нормам для получения указаний.

Заземление крошечного дома

Заземление – это резервный путь, по которому электричество течет от источника к земле и рассеивается. Вы можете заземлить свой крошечный дом, соединив шину заземления блока выключателя с прицепом и заземляющим стержнем.

Заземляющий стержень – это 10-футовый медный стержень, вбитый в землю с привязанным к нему медным проводом. Вы должны убедиться, что есть прямой поток от заземляющего соединения на выходах к заземляющей шине в коробке выключателя, а оттуда к заземляющему стержню.

В качестве меры безопасности мы также заземлили дом на прицеп, чтобы, если вы едете по дороге, ток мог стекать в прицеп и либо рассеиваться через основание сцепного устройства, либо дугу на меньшем расстоянии от прицеп к земле.

Разводка 12 В для крошечного дома

Многие люди спрашивали меня о 12-вольтовой проводке для крошечного дома – в основном те, кто хочет быть вне сети. Во многом это исходит из того, что вы читаете в Интернете о том, что 12-вольтовая проводка постоянного тока более эффективна, чем питание переменного тока, в основном из-за необходимости преобразовывать мощность из постоянного в переменный.

Это вообще плохая идея. Большинство советов по этому поводу пришло из того времени, когда инверторы не были такими эффективными, как сегодня.Солнечная энергия прошла долгий путь очень быстро, поэтому часто статьи и сообщения на форумах, которые вы читали, устарели. Даже что-то новое, что было 6 месяцев назад, считается устаревшим из-за темпов улучшения солнечной энергии.

Другой аргумент в пользу проводки постоянного тока на 12-вольтовой установке состоит в том, что постоянный ток в целом более эффективен. Это правда, но это еще не все. Учтите, что если вы проводите провод на 12 вольт, все ваши приборы должны быть на 12 вольт. Это означает, что бытовая техника, которую вам нужно купить, примерно в 3-5 раз дороже, а ваши возможности очень ограничены.

Любую неэффективность процесса преобразования постоянного тока в переменный можно преодолеть путем добавления одной или двух дополнительных панелей к вашей солнечной батарее. Переключение на переменный ток дает вам огромный выбор возможностей за небольшую часть стоимости устройств постоянного тока. Сама по себе экономия затрат, даже с учетом стоимости одной или двух дополнительных солнечных панелей, развеет любые мифы об использовании постоянного тока.

По этой причине я не рекомендую никому подключать дом к источнику постоянного тока напряжением 12 Вольт.

Сколько стоит подключить крошечный дом?

Стоимость электромонтажа вашего крошечного дома обычно составляет около 500 долларов на материалы и от 1000 до 3000 долларов на оплату труда, если вы нанимаете электрика.Сюда не входят осветительные приборы и приборы, поскольку они имеют широкий диапазон цен.

ПУНКТ КОЛИЧЕСТВО СТОИМОСТЬ КАЖДОГО
Romex-250 футов 1 $ 42,65
Розетки / переключатели 15 $ 14,49
Крышки розеток / переключателей 15 $ 0,49
Электрические коробки 15 0 руб.68
Скобы для проволоки – упаковка 225 1 $ 4,83
Блок выключателя 1 $ 43,67
выключатели 10 $ 4,18
Выключатели GFCI 2 46,15 долл. США
Выключатели AFCI 1 $ 52,31
Светодиодные шайбы 3 $ 29,43
Вентилятор для ванны 1 24 доллара.56
Итого 625,31 $

Твоя очередь!

  • Какой у вас план по установке электропроводки в крошечном доме?
  • Вы собираетесь быть в сети или вне сети?
Райан Митчелл, 20 октября 2020 г. / Tiny House

Схемы электропроводки в жилых помещениях


Резюме: Схемы электропроводки в жилых помещениях являются важным инструментом для установки и тестирования домашних электрических цепей, и они также помогут вам понять, как электрические устройства подключены и как работают различные электрические устройства и элементы управления.

Иллюстрированные электрические схемы для домашних электрических проектов

Схемы подключения могут быть полезны во многих отношениях, включая иллюстрированные цвета проводов, показывающие, где разные элементы вашего проекта использовать электрические символы и показать, какой провод идет куда.

Вот почему хороший Схема важна для точной проводки в вашем доме и в соответствии с электрическими правилами.

Держите диаграмму под рукой.Вы захотите часто к нему обращаться когда вы работаете над своим проектом. После завершения электрического проекта диаграмма будет полезна для тестирования и поиска неисправностей в цепи.


Каталог электрических схем

Электрические схемы для розеток

    • Электромонтаж настенной розетки
    • Коммутационная розетка
    • Подключение сливной розетки
    • Электромонтаж розеток GFI

    • Подключение к розетке сушилки
    • Подключение выходной розетки
    • Подключение выхода сварочного аппарата

Символы проводки

    • Обозначения для розеток
    • Обозначения переключателей
    • Обозначения для светильников



Видео по электромонтажу


» Вы можете избежать дорогостоящих ошибок! «
Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

. Отлично подходит для любого проекта домашней электропроводки.

Когда дело доходит до бытового электричества, нужно учитывать гораздо больше, чем просто включить или выключить переключатель. В этих статьях вы найдете некоторые из наиболее распространенных вопросов, которые домовладельцы задают о переключателях. После того, как вы поймете различные типы выключателей и розеток и будете следовать схеме проводки, вы сможете установить новую электропроводку в своем доме или устранить существующие проблемы с выключателями и розетками.

Вот некоторые из наиболее распространенных конфигураций выключателей и розеток.

Изучив следующую информацию, вы сможете подключать переключатели так же хорошо, как и профессионалы.

Домашние электрические схемы

  • Со схемами наиболее распространенных электрических устройств, используемых в доме

  • Схемы электрических переключателей
  1. Одиночный переключатель
  2. 3-позиционный переключатель
  3. 4-позиционный переключатель
  4. Диммерные переключатели
  • Схемы подключения розеток на 120 В
  1. Розетка настенная
  2. Выход GFCI
  3. Выход AFCI
  4. Розетки с переключателем
  • Схемы подключения розеток 240 В
  1. Сушилка для одежды
  2. Кухонная плита, розетка

Цвета электрических проводов

Цветные схемы электрических переключателей имеют преимущество перед черно-белыми схемами.

* Отдельные провода на схеме должны быть того же цвета, что и провода, которые вы будете использовать.

Зеленый или оголенный провод – это провод заземления.

Белый провод или не совсем белый – нейтральный. Нейтральный провод возвращает питание к сервисной панели.

Черный провод указывает на горячий провод. Горячий провод передает питание от панели к подключаемому устройству.

Красный провод синий или другие цвета также указывают на наличие горячих проводов.

* Важное примечание: Когда провода или кабели, такие как Romex, используются с коммутационными устройствами и в качестве ножек переключателя, функция цветного провода может отличаться от того, что указано здесь. Единственный способ точно определить провода, используемые для любого приложения, – это купить хороший тестер напряжения и понять, как его использовать.

Узнайте больше о типах проволоки и о том, для чего они используются.
Подробнее о домашнем электрическом проводе
Подробнее об электрических тестерах

Символы электропроводки

При просмотре любой схемы переключателя сначала ознакомьтесь с используемыми символами.

Электрические символы показывают не только место установки, но и тип устанавливаемого устройства. Прежде чем приступить к проекту, убедитесь, что вы понимаете символы на диаграмме.

На вашей диаграмме должна быть диаграмма, показывающая, что представляют собой различные используемые символы, подобно легенде на карте.

Подробнее об установке электрооборудования для дома

Электросхемы и чертежи жилого дома

Электрические схемы


Поверхностный потолочный светильник будет обозначен одним символом, встраиваемый потолочный светильник будет иметь другой символ, а поверхностный люминесцентный свет будет иметь другой символ.Каждый тип переключателя будет иметь свой символ, как и различные розетки. Вы даже найдете символы, показывающие расположение детекторов дыма, звонка в дверь и термостата.
Подробнее о электрических схемах и символах

Схема подключения переключателя

Один коммутатор обеспечивает переключение только из одного места. «Однополюсный» может показаться простым, но существуют разные способы подключения однополюсного переключателя. Электропитание может поступать либо от распределительной коробки, либо от монтажной коробки, и набор электрических схем подключения переключателя четко объяснит вам каждый из этих сценариев.
Подробнее о электрических схемах переключателей

Схемы 3-позиционного переключателя

  • 3-позиционные переключатели используются для управления одним или несколькими приборами из двух разных мест. Это обычная конфигурация коридоров и лестничных клеток.
  • Есть много способов подключить 3-позиционный переключатель. Электропитание может начинаться с прибора или любого из двух переключателей. Без схемы подключения переключателя очень легко сделать серьезную ошибку, которая вызовет неисправность цепи и, возможно, станет опасной.
Подробнее о схемах 3-позиционного переключателя

4-позиционные электрические переключатели

  • Одна из самых сложных схем подключения – это 4-позиционный переключатель. Эти переключатели позволяют вам управлять одним или несколькими приборами из трех или более мест. Было бы почти невозможно написать инструкции таким образом, чтобы вы могли просто прочитать их и завершить свой проект без этих схем подключения.
  • Схемы подключения, которые я подготовил, позволят вам успешно подключить один или несколько 4-позиционных переключателей.
  • Знаете ли вы, что на одной световой цепи можно установить любое количество 4-х позиционных переключателей? Как только вы увидите, как подключены эти переключатели, вы будете поражены. Как вы увидите, это всего лишь еще один шаг вперед по сравнению с конфигурацией трехпозиционного переключателя.
Подробнее о электрических схемах 4-позиционного переключателя

Схема 3-позиционного переключателя диммера

  • Переключатель диммера может быть поворотным или ползунковым, который позволяет регулировать интенсивность света.Оба подключены одинаково.
  • Какой отличный способ насладиться более мягким светом и меньшими счетами за электроэнергию!
Подробнее о подключении 3-позиционного диммерного переключателя

Схемы переключателей

Какими бы важными ни были электрические схемы для успешного завершения вашего электромонтажного проекта, безопасность и уважение к электричеству также важны.
  • Никогда не работает в цепях под напряжением. Перед тем, как начать свой проект, определите цепь, над которой вы работаете, и затем отключите питание этой цепи на главной панели.
  • Затем убедитесь, что питание отключено с помощью тестера напряжения.
Подробнее о тестерах электрического напряжения

ВАЖНО:
Если в любой момент вы почувствуете неуверенность в том, что делаете, позвоните лицензированному подрядчику по электрике.


Розетки 110 В

  • Стандартную настенную розетку обычно легко заменить и подключить, однако может быть обнаружено, что проводка выполнена неправильно или розетка не заземлена и потребует дополнительного внимания.Схемы подключения и инструкции помогут вам в таких ситуациях.
  • Коммутируемые розетки очень популярны и обычно используются в спальнях и гостиных, где они используются для управления торшерами или настольными лампами. Существующие розетки можно переоборудовать для обеспечения желаемой функциональности практически в любой комнате.
  • Ключевые элементы для этих сценариев подключения – это описание со схемами подключения и инструкциями. Вывоз мусора на кухне обычно подключается к розетке под раковиной, которая обычно управляется переключателем на столешнице.розетка для утилизации или выключатель может потребовать замены, или в рамках проекта реконструкции может потребоваться установка проводки для новой розетки для утилизации. Инструкции и схемы розеток помогут в реализации вашего проекта.
  • Розетки
  • GFI или розетки GFCI требуются в некоторых частях дома, и часто может потребоваться их замена или более старый проект модернизации дома потребует установки розеток с защитой GFCI.
  • Подключение этих устройств может быть непростым, поэтому я посвятил раздел, описывающий несколько методов подключения розеток GFCI и розеток GFCI.
Подробнее о подключении розеток

Розетки 220 В

  • Электрические сушилки для белья могут иметь 3-проводной или 4-проводный шнур или конфигурацию розетки на 220 В, требующую особого внимания к соединениям, как указано в инструкциях и схемах.
  • Кухонная электрическая плита также может иметь 3-проводной или 4-проводный шнур или розетку на 220 вольт, для чего потребуются правильные электрические соединения и проводка, как показано на схемах и инструкциях.
  • Большинству аппаратов дуговой сварки требуется специальная электрическая цепь и розетка 220 В, размер которой соответствует характеристикам сварщика, как описано в дополнительной информации.

Подробнее о том, как подключить розетки 220 В

Схемы электропроводки в жилых помещениях


Электропроводка электрических розеток
Розетки 110 В
Розетки 220 В
Условные обозначения на электрических схемах

Подробнее о электрических схемах:




Справка по 3-позиционному переключателю

Монтаж проводки 3-позиционного переключателя
  • Вопрос: Можно ли установить трехпозиционные переключатели на кнопочные и трубчатые системы?
    • Ответ: Да, трехпозиционные переключатели могут быть установлены в системе с ручкой и трубкой, если установлены соответствующие провода для поддержки трехпозиционного переключения.Я рекомендую вам подумать о модернизации электропроводки, когда это возможно.

Электромонтаж с 3-позиционными переключателями

  • Вопрос: У меня в старом доме горит светильник, общий провод горячий. Освещение банок находится на трехпозиционном переключателе. Как я могу вернуть свой общий провод?
    • Ответ: Общий провод может использоваться для трехстороннего переключения, и это типично, не то, что общий переключается, а то, что «белый провод», который выглядит как общий, используется для переключения.Так что в этом случае вы не сможете вернуться или использовать «общий» провод. Может потребоваться установить новую проводку, чтобы выполнить то, что вы пытаетесь сделать.

Основы подключения к существующим коммутаторам

  • Вопрос: Могу ли я добавить выключатель к существующему выключателю, у которого есть основной источник питания? Если могу, то как это можно подключить. У меня есть три провода к трехпозиционному переключателю, и я пытаюсь отсоединить его, чтобы добавить выключатель для света под шкафом.
    • Ответ: Вам может помочь следующее:
    • Ключи к использованию существующей проводки коммутатора
  • Определите расположение источника питания, что означает как горячий, так и нейтральный (и, конечно же, землю).
  • Поймите, что переключение – это просто петля из горячего провода, независимо от цвета проводов.
  • Часто белые провода, которые используются для коммутации, должны быть помечены черной лентой или черным маркером, но во многих случаях это не так, поэтому назначение проводов необходимо тщательно проверять с помощью тестера напряжения.

4 провода в одной потолочной распределительной коробке

  • Вопрос: Я заменил распределительную коробку в потолке моей кухни. В него входят 4 провода Romex типа NM. Какие провода нужно соединить вместе, а какие – к потолочному вентилятору / свету?
    • Ответ: Подключение отдельных проводов будет зависеть от того, для чего используется каждый кабель или к чему он подключен.
    • Каждый кабель и комплект проводов необходимо проверить, чтобы сделать это определение.
    • Обычно кабели подключаются к настенным выключателям, другим источникам света или розеткам, а также к источнику питания.
    • После того, как провода будут идентифицированы, станет ясно, как правильно подключаться.

Электропроводка для встроенного освещения

  • Вопрос: Я хочу установить утопленное освещение в своей гостиной. В настоящее время у меня есть свет, подключенный к розетке, где верхняя вилка розетки управляется настенным выключателем, а нижняя имеет постоянное питание.
  • Могу ли я подключить проводку к встраиваемым светильникам (4-6 штук) в верхнюю часть розетки или мне нужно отвести ее от настенного выключателя?
    • Ответ: Да, источник питания для осветительных приборов может быть подключен, как вы описали, при условии, что цепь выдерживает дополнительную нагрузку, которая будет помещена на существующую розетку.


Последние вопросы и комментарии


Подробнее см. В списке категорий «Вопросы по электрике».


Как читать электрические схемы

Масштаб отраженных планов потолка

Отраженные планы потолка должны быть нарисованы в том же масштабе, что и планы этажей. В зависимости от сложности проекта и обработки потолка наиболее распространенным масштабом для жилых и небольших коммерческих проектов является i // = 1′-0 “(метрическая шкала 1:50) и V8” = 1′-0 “(1: 100). метрическая) для крупных коммерческих проектов.Следует отметить масштаб, в котором нарисован план потолка, и разместить его непосредственно под рисунком, рядом с заголовком или непосредственно под ним. Если для объяснения какой-либо детали потолка требуется увеличенная деталь, она помечается примечанием или символом на отдельном крупномасштабном чертеже.

Светильники должны быть нарисованы в виде простых прямоугольников, квадратов или кругов, которые максимально точно отображают фактическое устройство. Упрощенные формы предотвращают беспорядок в обзоре для удобства распознавания. В большинстве случаев осветительный прибор нарисован в масштабе реальных светильников.Однако в некоторых случаях, таких как миниатюрные точечные светильники, размер может быть преувеличен, поскольку правильно масштабированная единица будет слишком мала для отображения на плане.

ПЛАН ЧАСТИЧНО ОТРАЖЕННЫЙ ПОТОЛОК

Увеличенная деталь затемняющей шторы нарисована в разрезе и привязана к ее местоположению на мелкомасштабном плане отраженного потолка.

Осветительные приборы представлены символами на отраженном плане потолка и привязаны к легенде с указанием технических характеристик.

Разработка стандартов для плана потолка с отражением

На отраженном плане потолка должны быть четко видны все стены, перегородки и перекрытия, пересекающиеся с потолком. В нем также должны быть указаны изменения высоты потолка и материалов, таких как освещение, спринклеры, детекторы дыма и диффузоры HVAC, которые прикрепляются к потолку или проникают в него. При составлении отраженных планов потолка дизайнер должен воспроизвести стены и проемы этажа, такие как двери и окна, но не показывать такие элементы, как встроенные шкафы, сантехника и т. Д.

Осветительные приборы и другие электрические элементы, показанные на отраженном плане потолка, помечены символами, которые привязаны к легенде. Рекомендуется нарисовать все электрические обозначения на плане до того, как на него будут нанесены размеры или добавлены примечания. В противном случае символ может упасть на размер, что потребует перемещения размера. Расположите светильники на плане потолка в соответствии с концепцией светового оформления. Общие типы осветительных приборов на плане освещения включают накладные, встраиваемые, подвесные и направляющие.

В коммерческих проектах, где есть подвесной потолок, на планах отраженного потолка будут показаны любые перегородки, которые проходят через плоскость потолка. Также должны быть показаны линии потолочной сетки (называемые «Т-образными» стержнями). Другая информация, включенная в план отраженного потолка, – это материалы потолка, высота потолка, уклон потолка, изменение высоты потолка, расположение всех осветительных приборов (включая выходное и аварийное освещение), воздухораспределители и вентиляционные отверстия, панели доступа, динамики, спринклер. головы (если используются) и другие предметы, которые касаются потолочной плоскости или являются ее частью.

Далее дизайнер интерьера должен определить, как должен переключаться свет в помещении. Для жилого или небольшого коммерческого назначения

Стандартные световые и электрические символы

Сетка потолка, а также расположенные в ней светильники и другие элементы показаны в масштабе.

Сетка потолка, а также расположенные в ней светильники и другие элементы показаны в масштабе.

Переключение может быть показано либо на отраженном плане потолка, либо на плане электрического освещения.Дизайн переключения должен основываться на том, сколько требуется индивидуального управления и функции освещения. Потребности в энергосбережении и максимальные нагрузки в цепях также определяют количество и расположение переключателей. Как правило, переключатели расположены рядом с дверью или отверстием, ведущим в помещение. Для больших пространств, содержащих более одной записи, может потребоваться несколько мест переключения.

После размещения переключателей определите, какими светильниками они должны управлять, и обведите это на плане.Это можно сделать двумя способами, в зависимости от размера и сложности плана освещения.

Первый метод – провести линию от настенного переключателя до приборов, которыми он управляет. Эта соединительная линия должна быть пунктирной и изогнутой, чтобы отличать ее от других объектов и предметов на чертеже. Изогнутые линии предпочтительнее, поскольку прямые линии могут смешиваться с линиями стен или другими элементами, нарисованными на плане. Соединительная изогнутая линия должна касаться символа розетки или приспособления. Обозначение переключателей может быть простым S.Если конкретный осветительный прибор переключается из двух мест, символы будут S3, чтобы указать, что три элемента (два переключателя и один осветительный прибор) электрически соединены.

Второй способ показать переключение осветительных приборов состоит в том, чтобы присвоить переключателю номер или букву и поместить этот же номер в осветительный прибор, показанный на плане потолка, или рядом с ним. Этот метод используется в основном в коммерческих помещениях, где на плане потолка может быть много переключений и других элементов, поэтому использование линий (первый метод) может усложнить рисунок.

После того, как дизайнер интерьера разработает освещение и переключение, чертеж передается инженеру-электрику, который указывает точную схему, сечения проводов и другие характеристики, необходимые для электрической системы. В жилых помещениях чертеж может быть отдан непосредственно подрядчику, так как схемы и требования здесь не такие сложные, как в коммерческих работах.

Обозначение материалов

При подготовке отраженного плана потолка дизайнер должен указать типы и расположение определенных потолочных материалов.Это можно сделать, разместив примечания на плане или обозначив обозначения материала потолка. Двумя наиболее распространенными потолочными системами являются потолки из гипсокартона, которые крепятся к вышеупомянутой конструкции, и подвесные акустические потолки. Другая отделка потолка может включать деревянную облицовку, линейный металл или даже открытые деревянные балки и балки. Определение размеров плана потолка в отраженном свете

Поскольку отраженные планы потолка обычно рисуются в масштабе, соответствующем планам этажей, нет необходимости в большом количестве размеров на плане, если только потолок не сломается или не произойдет изменение материалов там, где они явно не расположены у двери, стены , или расположение столбца.Пока отраженный план потолка нарисован в масштабе, размеры помещений и конструкции могут быть сохранены для плана этажа. Тем не менее, в некоторых случаях размеры блоков и места крепления необходимо определить. Это особенно верно для больших пространств потолка из гипсокартона, где масштаб не так просто определить, как в сборке подвесного потолка с сеткой (где, например, можно сосчитать единицы, чтобы определить местонахождение осветительной арматуры).

При определении размеров отраженного плана потолка можно использовать либо размеры «отделки», либо размеры «обрамления», но выбор должен быть отмечен на планах.Такие элементы, как встраиваемые осветительные приборы, можно точно разместить в готовом пространстве. Если в потолке из гипсокартона будет использоваться светильник, размер которого обычно определяется по его центральной точке, чтобы подрядчик по электрике знал, где установить

.

ПЛАН ЧАСТИЧНО ОТРАЖЕННЫЙ ПОТОЛОК

сбн: i / 4 “= r-o”

шт. Выравнивание и направление рисунков, возможно, потребуется определить прямо на плане. В этих случаях следует давать ссылки, которые легко получить в полевых условиях.Размеры следует отсчитывать от лицевой стороны стены, колонны или воображаемой центральной линии комнаты, как показано на рис. 14-17.

Встраиваемые вниз светильники на этом плане отраженного потолка имеют размеры относительно друг друга и различных стеновых элементов и потолков.

Контрольный список для отраженных планов потолка

Общие

  • Назовите чертеж, отметьте его масштаб и укажите север (или опорное направление).
  • При необходимости разработайте спецификацию материалов для потолочного типа и сопоставьте ее с планом.
  • Создайте легенду символа освещения и поместите ее на том же листе, что и первый отраженный план потолка (если требуется более одного), или на соседнем листе.
  • Очистите план (или отключите лишнюю информацию в САПР), чтобы стены, пространства и коды клавиш были четкими, темными и очень разборчивыми. Не показывайте предметы, если они не находятся на плоскости потолка или не пересекают ее.
  • Нарисуйте основные потолочные перекрытия или проемы выше и назовите их в записке, включая панели доступа на чердак.
  • Стены мешка, если применимо.
  • Определите схемы переключения светильников (если дизайнер интерьера несет эту ответственность) и покажите их методом изогнутой линии или с использованием цифр / букв.
  • Сделайте перекрестную ссылку на отраженный план потолка с другими чертежами (если применимо), тщательно проверяя точность и полноту информации.

Обозначения

  • Отметьте, где уровень потолка изменяется или наклоняется, если это напрямую влияет на осветительные приборы и их установку.
  • Обратите внимание на особенности, зазоры, высоту готового потолка над чистым полом, выравнивания и другие важные элементы.
  • Сделайте перекрестные ссылки на план с символами и ссылку на график освещения, детали и другие чертежи, если это необходимо.

Размеры

  • Измерьте расположение осветительных приборов и изменения типов потолков, которые не сразу заметны. Найдите такие предметы, как колонны или существующие стены.
  • Размерные зазоры, центровки и другие контролирующие факторы.
  • Измерьте размеры бухт освещения и другого структурного освещения или создайте их крупномасштабные чертежи и сделайте перекрестные ссылки.

Схема электрооборудования

Электрические планы могут включать электрические розетки, телефоны, устройства связи и другие элементы, требующие электроэнергии. В небольших проектах эти предметы можно показывать вместе с освещением. Пример этого типа чертежа показан на Рисунке 14-18. В крупных коммерческих проектах план электроснабжения, часто называемый планом питания или питания / связи, показывает розетки и соответствующие электрические устройства отдельно (Рисунок 14-19).В большинстве случаев показаны сантехнические приборы и предметы, такие как шкафы и другие встроенные предметы, чтобы более точно согласовать расположение электрических силовых устройств. В некоторых случаях, например, в условиях открытого офиса, дизайнеры также предпочитают показывать мебель, поскольку во многих случаях она напрямую связана с расположением электрических розеток (рис. 14-20). Дизайнер интерьера готовит план электропитания, а затем направляет его инженеру-электрику для детального описания схем, размеров проводов, коробок и других электрических характеристик.На небольших планах жилых домов чертеж передается непосредственно подрядчику по электрике для выполнения работ в соответствии с принятой практикой.

Телефон и другие системы связи также обычно показаны на электрическом плане. Расположение телефонов, систем громкой связи, компьютерных терминалов, устройств внутренней связи и систем безопасности является обязанностью дизайнера интерьера после консультации со специалистами. Разработчик составляет план питания / связи, который схематически показывает, где требуется питание для специального оборудования.Символы для электрических устройств обычно привязаны к легенде, которая находится на том же листе, что и план. Инженер-электрик или другие системные специалисты составляют большую часть подробных спецификаций для этих устройств.

ЭЛЕКТРИЧЕСКИЙ 4 ПЛАН ОСВЕЩЕНИЯ

В крупных коммерческих проектах розетки и схемы указаны в отдельной схеме электроснабжения / электропитания с легендой. Многие архитектурные особенности и другие системы не учитываются, чтобы можно было легко прочитать электрическую схему.

Схема электропитания часто включает в себя телефон и другие устройства связи.

В крупных коммерческих проектах розетки и схемы указаны в отдельной схеме электроснабжения / электропитания с легендой. Многие архитектурные особенности и другие системы не учитываются, чтобы можно было легко прочитать электрическую схему.

Масштаб электрических схем

Планы электрооборудования коммерческих помещений обычно имеют тот же масштаб, что и планы этажей. Наиболее распространенный масштаб для коммерческих проектов – V8 “= l’-O” (1: 100 метрическая). Однако в сложных установках масштаб может быть увеличен до V4 “= l’-O” (метрическая шкала 1:50).Следует отметить масштаб, в котором нарисован план, и разместить его рядом с заголовком или непосредственно под ним.

Разработка стандартов для схем электрооборудования

На электрических схемах должны быть показаны все внутренние и внешние стены, лестницы и большие устройства, такие как печи, водонагреватели и т. Д., Требующие питания. Встроенные светильники и мебель, например, в ванных комнатах и ​​кухнях, также должны быть нарисованы, чтобы лучше находить электрические розетки и другие устройства. Стены следует рисовать с использованием более легких линий, чтобы они не преобладали на чертеже.Найдите розетки для удобства на стенах, где они должны быть установлены, и обозначьте размер над чистым полом (A.F.F.). Не забудьте отметить любые особые требования, такие как защита от атмосферных воздействий (WP), разъемная проводка или специальные соединения. Общие электрические символы показаны на Рисунке 14-21.

Обозначение материалов

Электрические схемы в основном схематические. Хотя они нарисованы в масштабе, соответствующем планам этажей, электрические устройства часто слишком малы, чтобы их можно было изобразить на чертеже в их точном масштабе.Они нарисованы как крупный символ, чтобы их было легко узнать. Для простоты рисунка такие материалы, как полы и другие предметы, не разграничиваются.

Расчет схемы электрооборудования

Электрические планы нарисованы в масштабе, который обычно соответствует планам этажей. Нет необходимости в большом количестве размеров на электрическом плане, поскольку элементы могут быть расположены в масштабе на планах этажей. Однако в некоторых случаях электрические розетки и другие устройства необходимо подобрать, чтобы точно разместить их там, где к ним будет легко получить доступ, когда в здании есть люди.Это особенно верно для больших пространств стены, где масштаб не может быть точно определен путем масштабирования чертежа. В таких случаях должны быть даны ссылки, которые легко получить в полевых условиях, если размеры измеряются от лицевой стороны стены, колонны или воображаемой центральной линии комнаты. Если для розетки не указан горизонтальный размер, электрик разместит ее максимально близко к замыслу дизайнера. Электрик может прикрепить розетку к стенной стойке, а не размещать ее между двумя стойками, если проектировщик не определил конкретное место.

Хотя большинство электрических розеток не требует точного расположения, есть некоторые исключения, например, в этой зоне бара, где розетки должны согласовываться с оборудованием.

ЧАСТИЧНЫЙ ЭЛЕКТРИЧЕСКИЙ ПЛАН

Контрольный список для схем электрооборудования

Общие

  • Назовите чертеж, отметьте его масштаб и укажите север (или опорное направление).
  • Назовите прилагаемое электрическое расписание и привязайте его к плану.
  • Добавьте примечания, чтобы уточнить любые сокращения, которые не являются общепризнанными.
  • Очистите план (или отключите лишнюю информацию в САПР), чтобы стены, пространства и ключевые электрические коды были четкими, темными и очень разборчивыми.
  • Сделайте перекрестную ссылку на схему электрооборудования с другими чертежами и графиками, тщательно проверяя точность и полноту информации.

Обозначения

  • Обратите внимание на особые ситуации, например, устройства, предоставленные владельцем или другими лицами.
  • Обратите внимание на особенности, зазоры, расположение выпускных отверстий над чистым полом, шкафами и другими предметами.
  • Отметьте выравнивание и другие важные элементы, влияющие на электрическую схему.

Размеры

  • Размеры расположения розеток и изменения типа пола или стены, влияющие на установку розеток.
  • Нанесение размеров выходов на стены, углы или пересечения стен, а также к другим объектам, например колоннам.
  • Отмерьте соответствующие выпускные отверстия на нужном расстоянии от чистого пола (A.F.F.).
  • Размерные зазоры, центровки и другие контролирующие факторы.

Механические системы здания обычно называют системой HVAC (отопление, вентиляция и кондиционирование воздуха). Система HVAC обеспечивает комфортную среду обитания в здании. Система не просто обеспечивает отопление зимой и охлаждение летом. Он приносит свежий воздух, циркулирует по помещению и удаляет затхлый воздух и запахи. Он также может обрабатывать воздух для контроля влажности, пыли, пыльцы и других нежелательных условий.

Сантехническая система в здании выполняет ряд различных функций, таких как подача воды к людям и машинам за счет повышения давления (подача воды) и выброс воды для удаления под действием силы тяжести (дренаж). Сантехника обслуживает три основные потребности: она обеспечивает воду для потребления людьми, санитарный отвод отходов и механические системы. Вода может использоваться для оборудования или для обслуживания автоматизированной спринклерной системы, как обсуждается далее в этой главе в разделе «Планы водопровода». Некоторые коммерческие здания могут также иметь систему ливневой канализации, которая защищает крышу или другие участки от дождя или наводнения.Такие системы отделены от трубопроводов бытовой канализации и собираются в ливневую канализацию или направляются в канализацию у обочины. В здании также может быть водопад, фонтан, пруд или другой декоративный элемент со специальной системой рециркуляции воды.

Механические и сантехнические чертежи требуют тесного взаимодействия, координации и совместной работы между различными профессионалами-проектировщиками и подрядчиками. Профессиональные офисы, которые производят чертежи HVAC и сантехники, должны знать об одном

. Продолжить чтение здесь: Планы механических и сантехнических устройств

Была ли эта статья полезной?

Как составить карту электрических цепей дома

Наличие карты электрических цепей дома может помочь вам определить источник проблемы.

Электричество движется по кругу. Он движется по «горячему» проводу к свету или розетке, подает энергию на устройство (называемое нагрузкой), а затем возвращается по «нейтральному» проводу (так называемый, потому что в нормальных условиях он поддерживается на уровне 0 вольт или что-то еще. называется потенциалом земли) к источнику. Этот полный путь представляет собой контур.

В домашней электропроводке цепь обычно обозначает группу огней или розеток, соединенных вдоль такого пути. Каждую цепь можно отследить от ее начала на сервисной панели или вспомогательной панели через различные розетки, приспособления и / или приборы и обратно.

Внутри панели обслуживания вы можете обнаружить, что электрик или предыдущий домовладелец записал, какие автоматические выключатели или предохранители контролируют цепи. Если на вашей панели нет такой ссылки, рекомендуется составить схему цепей, чтобы в случае необходимости вы могли быстро найти правильные автоматические выключатели или предохранители для отключения или сброса. Хотя следующие инструкции относятся к автоматическим выключателям, такая же процедура применяется к панелям, в которых используются предохранители.

Если автоматические выключатели еще не пронумерованы внутри электрического щита, пронумеруйте их.Составьте список, который можно повесить на внутренней стороне двери. Номера должны соответствовать каждому автоматическому выключателю. После каждого числа отметьте, какими устройствами управляет выключатель.

Для еще более тщательного картографирования вы можете набросать план этажа и делать на нем пометки, в которых указаны номера выключателей для каждого светильника и розетки по всему дому. (Еще один полезный совет: пометьте заднюю часть каждого переключателя и крышки розеток номером автоматического выключателя. На схеме ниже изображен типичный дом с двумя спальнями.Обратите внимание, что пунктирные линии показывают, какой переключатель управляет каким прибором; они не показывают маршруты проводов.)

Составление карты цепей – это то, что вам следует делать при дневном свете с помощником. Имейте в виду, что в какой-то момент все электричество в вашем доме будет отключено, поэтому, когда вы закончите, вам придется сбросить часы, таймеры и т. Д. Чтобы упростить картографирование, помните, что розетки обычно находятся в цепях, отдельных от освещения, а основные приборы, такие как печи, микроволновые печи, стиральные машины, электрические сушилки и электрические печи, часто имеют выделенные цепи.Примечание. Если на вашей электрической панели есть старые автоматические выключатели, их включение и выключение может сломать их, а устаревшие автоматические выключатели будет трудно заменить.

1 На электрической панели отключите все автоматические выключатели. Отдельные автоматические выключатели ответвления управляют каждой цепью. © Дон Вандерворт, HomeTips

2 Сначала определите большие двойные (240 В) автоматические выключатели. Включите один. Определите, какие основные электроприборы он питает, включив каждый электроприбор (не забывайте такое оборудование, как печь и насос для бассейна), пока не найдете нужный.Повторите то же самое с другими крупными автоматическими выключателями и крупными приборами.

3 Попросите помощника подключить небольшую лампу (или любое небольшое электрическое устройство) к стандартной розетке в комнате. Включайте и выключайте прерыватели, пока не найдете тот, который включает устройство. Оставьте этот выключатель включенным, а ваш помощник включит устройство в другие розетки; отметьте все те, которые контролируются этим выключателем.

4 Повторите этот процесс, последовательно включая комнатное освещение, и обратите внимание на автоматический выключатель, который управляет каждым набором светильников.Mapping Home Electrical Circuits

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленного множества журнальные статьи. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее об электрической схеме Дона Вандерворта

| Элементарная схема и электрическая схема

Электрические принципиальные схемы передают техническому специалисту конкретную информацию.Они иллюстрируют такие элементы, как размер, тип, номер детали и расположение компонента по отношению к другим компонентам схемы.

Схемы

могут использоваться для установки, изготовления, поиска и устранения неисправностей, а также для объяснения работы или назначения схемы. Символы используются для обозначения компонентов схемы. Провода или проводники обычно изображаются линиями. Их связи можно показать разными способами. См. Рисунок 1.

Рисунок 1 . Схема проводов.На принципиальной схеме два провода могут пересекаться и не соединяться электрически. Чтобы соединение было выполнено, на перекрестке должна быть показана точка.

Принципиальная схема

Одним из основных типов электрических чертежей, с которыми вы столкнетесь, является схематическая диаграмма. См. Рисунок 2. Это типичная схематическая диаграмма. Он показывает, какие части необходимы и как они соединяются друг с другом. Расстояние между компонентами не является действительным расстоянием.

Основная цель принципиальной схемы – показать, как компоненты соотносятся друг с другом.На диаграммах показано, какие компоненты включены последовательно или параллельно друг другу. Схемы – чрезвычайно ценный инструмент для поиска и устранения неисправностей.

Рис. 2. Типичная схематическая диаграмма показывает расположение компонентов и то, как они соотносятся друг с другом

Комбинация счетчиков, электрических схем, схем и теории электроники позволяет технику находить проблемы в цепях. Многие схемы невозможно устранить без помощи схем и применения теории электроники.

Принципиальная электрическая схема и электрическая схема

Рисунок 3 представляет собой сравнение элементарной линейной схемы и электрической схемы. На этом рисунке показана работа типичной системы управления двигателем с остановкой и запуском.

Элементарная линейная диаграмма слева аналогична схематической диаграмме. Он используется в основном в промышленных процессах, чтобы проиллюстрировать, как электрические элементы управления системы связаны друг с другом.

Справа фактическая схема подключения .Это будет использоваться для подключения системы управления.

Элементарная схема ясно показывает, как работает схема, а схема электрических соединений показывает взаимное расположение точек подключения и компонентов в том виде, в котором они фактически присутствуют в оборудовании. У каждой диаграммы свое предназначение.

Рисунок 3. И простая линейная схема, и электрическая схема, показанные здесь, относятся к одной и той же электрической системе,

Элементарная линейная диаграмма используется, чтобы четко показать, как работает схема.Схема подключения используется для установки системы.

Иногда блок-схема используется, чтобы показать, как работает система в целом. Взгляните на рисунок 4, чтобы увидеть блок-схему типичного AM-радио. Компоненты, такие как усилитель, сгруппированы по этапам.

Рисунок 4. Блок-схема используется для иллюстрации взаимосвязи основных электрических систем.

Рисунок 5 представляет собой типичный план электрических цепей, устанавливаемых в одной комнате жилого дома.На чертеже указано общее расположение выключателей, розеток и освещения.

Описания размеров проводов, силы тока переключателя и размеров выключателя не показаны на этом типе плана, потому что электрик должен быть знаком с электрическими нормами, касающимися этих факторов.

Рисунок 5. Типовая планировка жилого помещения, которое должен выполнить электрик.

При построении электрической системы вы можете найти полезным программное обеспечение для проектирования схем.Конструкторы схем в значительной степени полагаются на компьютеры и программное обеспечение для проектирования современных электронных схем. См. Рисунок 6.

В этих программах компоненты могут быть выбраны из меню и размещены в области рисования.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
