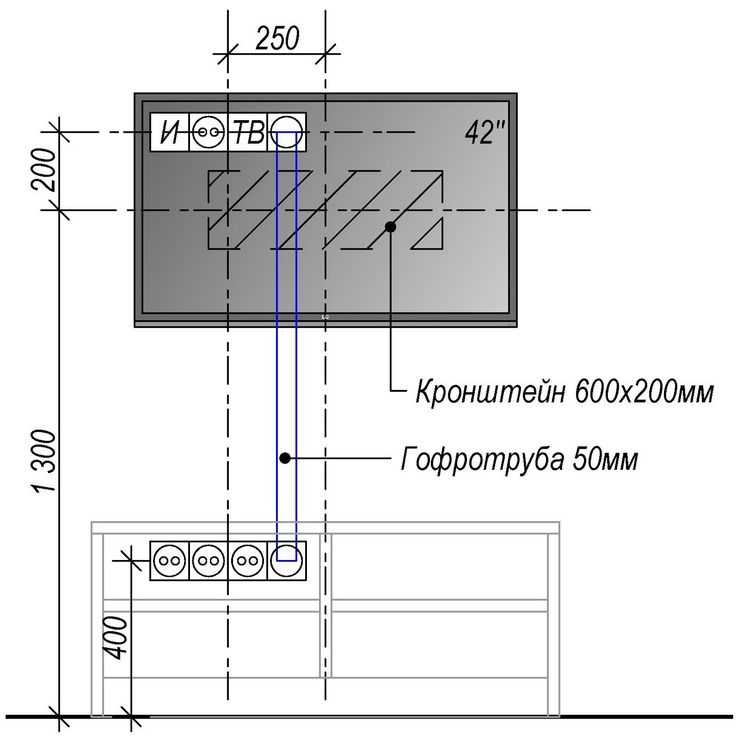

Выбор высоты установки розеток для телевизора напрямую связан с расположением ТВ на стене, так как он должен скрывать розеточный блок.

Правильно выбранная высота розеток под телевизор на стене позволяет:

1. Полностью скрыть провода, кабели, разъемы, соединения и т.д. Думаю, многим знакомо раздражение от беспорядочно свисающих, спутанных проводов, в зоне расположения ТВ.

2. Максимально прижать телевизор к стене. В идеале ТВ выглядит в квартире как картина и органично вписывается любой интерьер. Не зря производители стремятся сделать телевизоры все более тонкими и элегантными.

3. Избежать проблем при установке кронштейнов крепления телевизора. Нередки случаи, когда неверно выбранное расположение розеток за телевизором, мешает монтажу прибора в требуемом месте, либо при установке повреждаются магистрали питания, антенный кабель и т.п.

4. Легко подключать к телевизору любые коммуникации (Антенные кабели, Витую пару, HDMI и т.д.)



Чтобы вы могли получить все описанные выше преимущества необходимо уже на этапе проектирования, иметь подробный проект вашего помещения, выбрать, а лучше сразу купить, будущую мебель, сам телевизор и крепление для него.  Зная все особенности оборудования, вы сможете точно рассчитать, где удобнее всего располагать розетки за тв, с учетом всех особенностей.

Стандартная высота установки розеток в квартире, о который мы подробно рассказывали, для настенного телевизора не подходит, здесь нужен другой подход.

Если посомтреть на тыльную сторону телевизора, вы увидите, что она неровная, там есть различные углубления, особенно в местах расположения разъемов, там и нужно делать выводы.

Кроме этого, необходимо так же учитывать тип вашего кронштейна крепления телевизора к стене. Сопоставив эти и некоторые другие показатели, можно достаточно точно расчитать идеальное расположение розеток для конкетного телевизора.

Но чаще всего бывает так, что телевизор на этапе монтажа электропроводки еще не выбран или вы достаточно часто его меняете и не хотите каждый раз переделывать расположение розеток под новую модель, кроме того техника достаточно капризна и может выйти из строя, новый телевизор вряд ли будет точно такой же конфиурации. Для таких случаев была выведена универсальная методика выбора высоты установки розеток за телевизором, по ней подучается что:

Оптимальная высота установки розетки под телевизор на стене  130 – 140см ( Размер указан до центра розетки от пола)

Такая высота монтажа блока розеток обычно выбирается для телевизоров, устанавливаемых в зале или гостиной, в местах, где мы, чаще всего, смотрим телепередачи сидя на диване, на кресле или стуле.

Почему именно такая высота и как она была рассчитана я сейчас расскажу, более того, представлю формулу, пользуясь которой, вы сможете самостоятельно вывести высоту установки розеток для ТВ, где бы он у вас не располагался, на кухне, в спальне или ванной комнате.

Кстати, обязательно прочитайте на какой высоте должен установлен телевизор в спальне, чтоб правильно вывести под него розетки.

Итак, ключевым показателем, для расчета расположения розеток, является высота установки телевизора. ТВ принято располагать напротив смотрящих так, чтобы его центр был или на уровне их глаз или чуть выше.

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175см, удобнее всего расположить телевизор на высоте ~120см от пола до центра экрана.

Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю, как показано на изображении ниже. Получилась же именно такая высота установки, путем несложных рассчетов:

Была взята высота современных телевизоров с диагональю 32” (самая распространенная минимальная диагональ приобретаемых тв), которая равна в среднем 48 см, меньше редко покупают для установки в зале или гостиной, чаще больше. Кроме того, была учтена высота современной розетки в комплекте с рамкой ~ 8 см. Далее произведены расчеты по следующей формуле:



Формула расчета высоты установки розеток за телевизором

Hустановки розетки для ТВ = Hустановки тв + HТВ/2 – Hрамки розетки ,

где H – высота.





Для телевизора, установленного на 120см от пола, расчет получается следующий: 120+48/2 – 8 = 136см. Для наглядности, на схеме выше все размеры представлены округленно.

Если строго следовать формуле, то верхний край розетки будет ниже верхнего края телевизора диагональю 32″ на 4 см, поэтому даже смотря телевизор стоя, вы все равно не увидите проводов и штекеров.

Даже если вы не делая расчетов , разместите розетки на рекомендуемой высоте 140см, они будут скрыты корпусом, кроме того вы всегда сможете сыграть высотой установки, благо большинство креплений реулируемые.

Пользуясь этой нехитрой формулой, вы сможете довольно точно рассчитать высоту установки практически любой розетки для любого телевизора в квартире, а если не будете точно зать размер диагонали и высоту установки тв – делайте их на 140см от пола.

Если позволяют условия – толщина и материал стены, постарайтесь утопить розеточный блок вглубь стены, например как показано на изображении ниже,  это будет лучшим вариантом для установки.

Кроме высоты установки, вам необходимо знать какие и сколько их должно быть розеток для телевизора в современных условиях, от этом вы можете прочитать ЗДЕСЬ.

Если же у вас есть какие-то дополнения, исправления, замечания или просто вопросы – обязательно пишите в комментариях к статье, отвечу всем!

Требования к электрической цепи для кухонь

От

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Кухня потребляет больше электроэнергии, чем любая другая комната в доме, а Национальный электротехнический кодекс предусматривает, что кухни должны обслуживаться несколькими цепями. На кухне, где используются электроприборы для приготовления пищи, может потребоваться до семи или восьми цепей. Сравните это с требованиями к спальне или другой жилой зоне, где одна универсальная схема освещения может обслуживать все осветительные приборы и штепсельные розетки.

Когда-то большинство кухонных приборов подключались к обычным общим розеткам, но по мере того, как с годами кухонные приборы становились все больше и больше, теперь стандартно и требуется строительными нормами, чтобы каждый из этих приборов имел выделенную цепь прибора, которая ничему другому не служит. Кроме того, для кухонь требуются небольшие цепи электроприборов и как минимум одна цепь освещения.

Имейте в виду, что не все местные строительные нормы и правила имеют одинаковые требования. В то время как NEC (Национальный электротехнический кодекс) служит основой для большинства местных норм, отдельные сообщества могут и часто устанавливают свои собственные стандарты. Всегда согласовывайте с местными властями требования к коду для вашего сообщества.

• 01 07

  Контур холодильника

  Инти Сент-Клер / Фотодиск / Getty Images

  Современному холодильнику требуется отдельная цепь на 20 ампер. В настоящее время у вас может быть холодильник меньшего размера, подключенный к общей цепи освещения, но во время любой крупной реконструкции установите для холодильника специальную цепь (120/125 вольт). Для этой выделенной 20-амперной цепи для проводки требуется неметаллический (NM) экранированный провод 12/2 с заземлением.

  Эта цепь обычно не требует защиты GFCI, если только розетка не находится в пределах 6 футов от раковины или расположена в гараже или подвале, но обычно она требует защиты AFCI.

• 02 из 07

  Цепь диапазона

  Для электрической плиты обычно требуется отдельная цепь на 240/250 вольт, 50 ампер. Это означает, что вам потребуется установить кабель 6/3 NM (или провод #6 THHN в кабелепроводе) для питания диапазона. Однако, если это газовая плита, ей потребуется только розетка на 120/125 вольт для питания органов управления плитой и вентиляционного колпака.

  Тем не менее, во время капитального ремонта рекомендуется установить электрическую цепь плиты, даже если вы в настоящее время не будете ее использовать. В будущем вы, возможно, захотите перейти на электрическую плиту, и наличие этой схемы станет преимуществом, если вы когда-нибудь продадите свой дом. Имейте в виду, что электрическая плита должна быть прижата к стене, поэтому расположите розетку соответствующим образом.

  В то время как цепи на 50 ампер типичны для диапазонов, для некоторых устройств могут потребоваться цепи до 60 ампер, в то время как для меньших устройств могут потребоваться цепи меньшего размера – 40 или даже 30 ампер. Однако новое жилищное строительство обычно включает цепи на 50 ампер, поскольку их достаточно для подавляющего большинства бытовых кухонных плит.

  На кухнях, где варочная панель и настенная духовка являются отдельными устройствами, Национальный электротехнический кодекс обычно разрешает питание обоих устройств от одной и той же цепи при условии, что совокупная электрическая нагрузка не превышает безопасную мощность этой цепи. Однако, как правило, 2-, 30- или 40-амперные цепи запускаются от главной панели для питания каждой из них отдельно.

• 03 из 07

  Контур посудомоечной машины

  При установке посудомоечной машины цепь должна быть выделенной 120/125-вольтовой, 15-амперной цепью. Эта 15-амперная цепь питается проводом 14/2 Нм с землей. Вы также можете подключить посудомоечную машину к цепи на 20 ампер, используя провод 12/2 Нм с заземлением. Убедитесь, что кабель NM имеет достаточную слабину, чтобы посудомоечную машину можно было вытащить и обслуживать, не отсоединяя ее — мастер по ремонту бытовой техники будет вам благодарен.

  Примечание: для посудомоечных машин требуется местное отключение или блокировка панели. Это требование выполняется с помощью шнура и вилки или небольшого устройства блокировки, установленного на выключателе на панели для предотвращения удара током.

  Некоторые электрики подключают кухню, чтобы посудомоечная машина и мусоропровод питались от одной и той же цепи, но если это делается, то это должна быть цепь на 20 ампер, и необходимо позаботиться о том, чтобы общая сила тока обоих приборов не превышала 80 процентов от номинального тока цепи. Уточните у местных властей, разрешено ли это.

  Требования GFCI и AFCI варьируются от юрисдикции к юрисдикции. Обычно для схемы требуется защита GFCI, но защита AFCI может не требоваться в зависимости от местной интерпретации кода.

• 04 07

  Цепь утилизации мусора

  Мусоропроводы делают грязную работу по уборке беспорядка после еды. Когда они загружены мусором, они потребляют большую силу тока, когда измельчают мусор. Для вывоза мусора требуется выделенная цепь на 15 ампер, питаемая кабелем 14/2 Нм с заземлением. Вы также можете выбрать для питания измельчителя цепь на 20 ампер, используя провод 12/2 Нм с заземлением. Это часто делается, когда местные правила разрешают утилизатору использовать общий контур с посудомоечной машиной. Вы должны всегда уточнять у местного инспектора по строительству, разрешено ли это в вашем регионе.

  В разных юрисдикциях могут быть разные требования, требующие защиты GFCI и AFCI для утилизации мусора, поэтому проконсультируйтесь с местными властями. Включение защиты AFCI и GFCI является самым безопасным подходом, но поскольку устройства GFCI могут быть склонны к «фантомному отключению» из-за скачков напряжения при запуске двигателя, профессиональные электрики часто опускают устройства GFCI в этих цепях, где это разрешено местными нормами. Обычно требуется защита AFCI, поскольку эти цепи управляются настенным выключателем, а утилизация может быть подключена к настенной розетке.

• 05 из 07

  Контур микроволновой печи

  Для питания микроволновой печи требуется специальная цепь на 20 ампер и 120/125 вольт. Для этого потребуется провод 12/2 Нм с заземлением. Микроволновые печи бывают разных видов и размеров. Некоторые из них представляют собой настольные модели, а другие микроволновые печи устанавливаются над плитой.

  Хотя нередко можно увидеть, как микроволновые печи подключены к стандартным розеткам для бытовой техники, более крупные микроволновые печи могут потреблять до 1500 Вт, и для них требуются собственные выделенные цепи.

  Эта цепь не нуждается в защите GFCI в большинстве областей, но иногда требуется, когда устройство подключается к доступной розетке. Для этой цепи обычно требуется защита AFCI, так как прибор подключен к розетке. Тем не менее, микроволны способствуют фантомным нагрузкам, поэтому вы можете подумать об отключении их от сети, когда они не используются.

• 06 из 07

  Цепи малых бытовых приборов

  На столешнице вам потребуются две выделенные цепи на 20 А, 120/125 В для питания небольших бытовых приборов, включая такие устройства, как тостеры, электросковороды, кофейники, блендеры и т. д. Две цепи — это минимум, требуемый кодом. ; вы также можете установить больше, если этого требуют ваши потребности.

  Планируя схемы и расположение розеток, постарайтесь представить, где на столешнице вы будете размещать технику. Если сомневаетесь, добавьте дополнительные схемы на будущее.

  Цепи питания подключаемых розеток, обслуживающих настольные приборы, должны всегда иметь защиту как GFCI, так и AFCI.

• 07 из 07

  Цепь освещения

  Конечно, кухня не была бы полноценной без схемы освещения, освещающей зону приготовления пищи. Для питания кухонного освещения, такого как потолочные светильники, канистры, светильники под шкафами и полосовые светильники, требуется как минимум одна выделенная цепь на 15 ампер и 120 / 125 В.

  Каждый комплект светильников должен иметь свой выключатель, позволяющий управлять освещением. Всегда учитывайте и будущие потребности. Возможно, в будущем вы захотите добавить потолочный вентилятор или группу трековых светильников. По этой причине неплохо установить 20-амперную цепь для общего освещения, даже если в коде требуется только 15-амперная цепь.

  В большинстве юрисдикций цепь, которая питает только осветительные приборы, не требует защиты GFCI, но может потребоваться, если настенный выключатель расположен рядом с раковиной. Защита AFCI обычно требуется для всех цепей освещения.

  9 лучших вариантов освещения под шкафами 2023 года

Кухонная электропроводка в старых домах

В старых домах, в которых не были обновлены системы электропроводки на кухне, очень часто кухонная электропроводка оказывается недостаточной для электрических требований современной кухни. Например, нередко кухня имеет только две или три цепи, а базовые приборы, такие как холодильник, посудомоечная машина, мусоропровод, питаются от той же цепи общего назначения, которая питает светильники и розетки на столешнице. . Вообще говоря, старым системам электропроводки разрешается оставаться на месте («устареть»), когда на кухне проводятся скромные ремонтные работы, такие как простая замена приборов, полов и столешниц. Однако во время крупных проектов реконструкции, требующих разрешений на строительство, вам может потребоваться полностью привести кухню в соответствие с нормами, и для этого, скорее всего, потребуется добавить несколько электрических цепей.

Кухонная электропроводка в новых или реконструированных кухнях

Во время нового строительства или крупной реконструкции кухни строительные нормы и правила, вероятно, потребуют, чтобы вы привели системы сантехники и электропроводки в соответствие с текущими требованиями правил. Это часто включает добавление электрических цепей и добавление защиты GFCI и / или AFCI. GFCI уже давно требуются на кухнях, но защита AFCI появилась совсем недавно.

Защита AFCI: Начиная с редакции Национального электротехнического кодекса 2014 г. и расширенной в редакции 2017 г., для многих цепей в доме, включая кухню, стал требоваться особый тип защиты цепи. Эти устройства, известные как AFCI (прерыватели цепи дугового замыкания), предназначены для обнаружения искрения (дугового разряда), возникающего при скачке электричества между неисправными проводными соединениями. AFCI отключают текущий поток до того, как может произойти пожар.

На кухнях лучший совет — убедиться, что все 15-амперные и 20-амперные цепи имеют защиту AFCI. Хотя это может быть обеспечено специальными розетками AFCI, чаще всего это делается путем установки автоматических выключателей со встроенной защитой AFCI. Важно отметить, что защита AFCI отличается от защиты GFCI и не заменяет эти требования. С другой стороны, защита от замыкания на землю (GFCI) предназначена для защиты от ударов.

Многие кухонные цепи требуют защиты как AFCI, так и GFCI. В этих случаях электрик может установить комбинированные автоматические выключатели GFCI / AFCI или использовать автоматические выключатели AFCI в сочетании с розетками GFCI.

Ни в коем случае нет единого мнения о требованиях к защите от AFCI на кухне. Даже в пределах одной юрисдикции разные инспекторы могут по-разному интерпретировать требования. В некоторых регионах любая цепь, которая обслуживается штепсельными розетками или настенными выключателями, требует защиты AFCI, в то время как в других местах требуется защита AFCI для всех 15-амперных или 20-амперных цепей , даже тех, которые обслуживают только проводные устройства. . Единственный способ убедиться в этом — проконсультироваться с местными властями, прежде чем выполнять какие-либо работы на кухне.

Добавление необходимой защиты AFCI должно выполняться всякий раз, когда электросхема выполняется дома. Профессиональный электрик может быть обязан добавить некоторую форму защиты AFCI при работе с кухонной цепью, даже для такой простой работы, как замена одной розетки.

Вот список необходимых электрических цепей при строительстве новой кухни или капитальном ремонте.
