Схема соединения датчика движения: схемы подключения двух видов датчиков

Содержание

Как подключить датчик движения своими руками

Инструкция по самостоятельному монтажу датчика движения.


Содержание:

Самостоятельное подключение датчика движения

Сейчас на рынке широко представлены разнообразные датчики движения (ДД). Датчики движения применяются для разных целей. Часто с помощью датчиков движения управляют освещением в помещениях, где люди находятся непродолжительное время. Это могут лестницы, коридоры, кладовые, другие помещения. С помощью ДД управляют автоматическими дверьми, вентиляцией, кондиционерами другими устройствами. Часто датчики движения являются элементами систем сигнализации.

Практика показывает, что применение датчиков движения для управления освещением приводит к заметной экономии электроэнергии и затраты на установку оборудования быстро окупаются.


Датчики движения могут работать, используя различные физические принципы. Промышленность выпускает акустические, ультразвуковые, инфракрасные, микроволновые ДД. Некоторые из них являются активными, некоторые пассивными. Активные ДД посылают какой либо сигнал, а затем анализируют отклик. Пассивные датчики движения воспринимают сигналы от объектов находящихся в их зоне действия. Примером пассивных ДД являются инфракрасные датчики.

Несмотря на различие принципов, положенных в основу работы разных датчиков, их объединяет схожая логика работы. Обычно, при появлении в зоне действия датчика движущегося объекта, внутри устройства замыкается встроенный контакт и фиксируется во включенном состоянии некоторое время. Сигнал, выработанный контактом, может использоваться для управления различными исполнительными устройствами.

Кроме выдержки времени, важнейшим параметром датчика движения является зона обнаружения датчика. Она характеризуется расстоянием до движущегося объекта и углом, под которым ДД «видит» объект. Зона обнаружения в большой степени зависит от высоты и места установки датчика движения. Большинство ДД устанавливается на потолке или в верхней части стен. Тем самым обеспечивается максимальный «обзор» датчика. Примеры диаграмм различных зон обнаружения приведены на рисунке.


Часто для получения необходимой зоны обнаружения приходится использовать не один а несколько датчиков движения. Например, на лестницах приходится устанавливать датчик движения на каждой лестничной клетке.

Схемы подключения датчиков движения

У датчиков движения с одним встроенным контактом обычно имеется три клеммы. Две из них служат для питания ДД. На одну из клемм подается фаза. Фазная клемма помечается символом L. На другую клемму подается ноль (N). Третий вывод – выход фазы с контакта. В некоторых случаях замыкающий контакт имеет два вывода. Тогда, для подключения фазы с контакту, между одной из клемм контакта и клеммой L устанавливают перемычку.

На рисунке показана простейшая схема управления освещением с помощью одного датчика движения.


Схема будет работать следующим образом. При появлении человека в зоне обнаружения, датчик движения сработает, замкнется встроенный контакт и подаст фазу на лампу. Лампа будет гореть, пока будет продолжаться движение или не закончится выдержка времени. После окончания временной выдержки контакт разомкнется. Для того чтобы не совершать ненужных движений чтобы зажечь лампу вновь, можно установить выключатель, с помощью которого можно зашунтировать (замкнуть) встроенный контакт датчика движения. С помощью выключателя можно будет включить свет, чтобы он горел постоянно. Схема с выключателем представлена на рисунке.


Часто с помощью датчиков движения управляют светильниками в местах, где имеется естественное освещение в светлое время суток. В таких случаях целесообразно применять ДД со встроенным датчиком освещенности, который днем блокирует работу аппарата.

Параллельная работа двух датчиков движения

Случается, что зона обнаружения одного датчика движения не покрывает всего помещения, где может появиться человек. Такая ситуация характерна, например для длинного коридора, когда свет должен загореться независимо от того, в каком конце коридора появится человек. В этом случае можно использовать два датчика движения работающие параллельно.


Нетрудно заметить, что данная схема, с электрической точки зрения, мало отличается от схемы с выключателем. Как и в схеме с выключателем оба контакта датчиков движения включены параллельно и взаимно шунтируют друг друга. То есть, лампа включится при срабатывании любого из двух датчиков. Данная схема масштабируема. Это означает, что можно бесконечно наращивать количество датчиков движения работающих параллельно. Увеличение количества датчиков может потребоваться, например, для освещения лестниц имеющих несколько пролетов.

Важно! Используя подобные схемы нужно обязательно помнить, что все датчики движения должны питаться от одной и той же фазы. В случае несоблюдения этого правила, при одновременном срабатывании двух датчиков, может произойти короткое замыкание.

Иногда с помощью датчиков движения приходится управлять более мощными нагрузками, чем одна или несколько лампочек. Тогда в силу вступает ограничение по максимально допустимому току встроенного контакта. Предельно допустимый коммутируемый ток можно узнать из паспорта изделия. Часто производители указывают этот ток на корпусе прибора. Если ток потребления нагрузки превышает «возможности» датчика движения, тогда нагрузку включают с помощью магнитного пускателя, а управление пускателем осуществляют с помощью датчика движения.

На рисунке приведена схема управления мощной нагрузкой с помощью датчика движения и магнитного пускателя.


Часто датчики движения могут находиться на значительном расстоянии от управляемой нагрузки. При этом приходится прокладывать довольно длинные кабельные трассы. Это может быть сопряжено со значительными материальными затратами, а, иногда, и просто невозможно. Для этих случаев производители предлагают датчики движения со встроенным радиоканалом (беспроводные ДД). В последнее время подобные аппараты находят широкое применение в системах «умного дома».

Правильная схема подключения датчика движения для освещения

Каждый человек стремится сэкономить свою плату за жилищные услуги. Никто не хочет переплачивать огромные деньги за электроэнергию, но как это сделать, если очень часто горит свет там, где, на самом деле, никого нет? Решения этой проблемы можно найти разные, но все же многие выбирают датчики движения.

Подключение этого устройства позволяет включать свет автоматически только если зарегистрировано движение. Область применения датчиков — регулировка уличного освещения, освещения в подъездах и в других местах, где свет требуется только на короткий период времени, пока не прошел человек.

Принцип работы и разновидности

Принцип работы устройства довольно прост. Когда на участке территории появляется активность, реле прибора замыкает электрическую цепь, собственно поэтому свет и включается. Прибор выключается, когда проходит определенный промежуток времени после исчезновения объекта из поля видимости устройства.

Выделяют два типа датчиков движения:

  1. Охранные
  2. Бытовые

Первые используют при установке различных сигнализаций. Их еще называют инфракрасными излучателями(ИК).

Бытовые датчики применяют в различных домах и квартирах из-за их относительной простоты и более слабой чувствительности чем у охранных. Выделяют активные бытовые датчики( используется и приемник и передатчик) и пассивные ( только приемник, который реагирует на инфракрасное излучение).

В домах и квартирах чаще всего применяют пассивные приборы. Датчик оснащен либо прожектором, либо реле, с помощью которого происходит включение света. Большая часть таких приборов оборудовано еще дополнительным регулятором, с помощью которого указывается через какое время после обнаружения объекта нужно включать свет.

Важные советы

Чтобы устройство работало корректно, необходимо правильно выбрать его место установки. Вот тут остановимся поподробнее:

  • Для уличного освещения рекомендуется подключать к прожектору датчик движения. Причем необходим прибор, который имеет анализатор внешней яркости, что позволяет работать устройству только в сумерках.
  • При установлении датчика в коридоре целесообразно выбирать прибор, который срабатывает при каждой активности.
  • Чтобы осветить лестничную клетку датчик устанавливается либо на стене, либо на потолке, чтобы все пространство оказалось в зоне охвата
  • В подсобных помещениях следует устанавливать датчик над дверью, или чуть-чуть сбоку, причем для удобства интервал работы должен быть максимальным, так как люди проводят в кладовках достаточно приличное количество времен.

Тонкости подключения

Устройство нужно подключать к лампочке так, чтобы была свободна от разных объектов, которые могут закрыть обзор, френелевская линза (основная часть этого устройства).С помощью нее можно принимать, фокусировать и изменять ИК лучи . В случае необходимости можно ограничить радиус обзора, благодаря тому, что отдельные сектора будут закрыты самоклейкой.

Устройство прибора

Важные особенности, которые необходимо учитывать до подключения:

Приборы покрыты пластиковым корпусом. Его следует беречь от ударов и различных повреждений. Особое внимание следует уделить линзе Френеля, которая очень хрупкая и является самой важной составляющей устройства. Очень важно, чтобы приборы не подвергались прямому воздействию солнечного света при наружном монтаже.

В таких случаях целесообразно применять установку защитных козырьков. Желательно, чтобы батареи или печи вообще не попадали в угол обзора линзы. Для этого необходима регулировка высоты и вертикального угла наклона прибора.

Также возможны осложнения, если датчик работает на лампу накаливания, в случае если она попадет в поле обзора устройства. Прибор может срабатывать от изменения температуры лампы и может периодически включаться и выключаться.

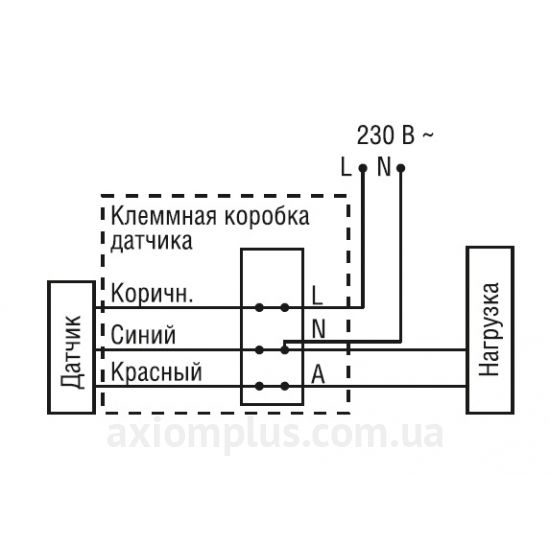

Электрическая схема подключения

Честно говоря, подключение датчика к сети ничуть не сложнее, чем подключение простого выключателя, так как суть задачи у устройств одна и та же — при необходимости замыкать цепь и при ее исчезновении размыкать. Датчик движения устанавливается в цепь одновременно с выключателем, то есть мы наблюдаем схему с параллельным соединением.

Внутри прибора чаще всего есть клеммная колодка, где расположенны контакты, которые раскаршеныи обозначены:

  1. L, чаще всего чёрный — провод фазы.
  2. N, синеватый — нулевой провод.
  3. A, Ls или L’, темно-красный — возврат фазы на лампы освещения.
  4. ⊥, жёлтый или зелёный — заземление для защиты.

Подключение осветительных устройств рекомендуется выполнить между проводами A и N. На контакты L и N подавать питание эл. сети. Причем важно собладать фазность.

Подключение к сети

Для подключения прибора необходимо подготовить заблаговременно распределительную коробку, в которой будет осуществляться скрутка проводов. Краткие рекомендации о том, как же подключить прибор к системе самостоятельно:

От датчика выходят 3 кабеля: питание, 0 и «светильник». Чаще всего эти провода имеют одинаковуюинфикацию с обычным выключателем света. Следует отметить, что эксперты рекомендуют устанавливать как современное устройство, необходимый для контролирования освещения, так и стандартный кнопочный выключатель, так как это позволит вам обеспечить реальную возможность управления в нештатных случаях;

  • Кабель «светильника» присоединяется к соответствующему кабелю индикатора. 0 соединяется с 0 обычного выключателя и лампой, а кабель фазы отводится на сеть электропитания домов или квартир;
  • При подсоединении нужно следить за тем, чтобы простой выключатель света был соединен с сенсорным параллельно, так как при скачке фазы датчик может просто перегореть;
  • После этого производится регулирование прибор и его проверка. Ремонтировать и перенастраивать нужно проводить 2-3 раза в год. Очень важно чтобы сенсоры и приемники были чистые всегда, так как из-за этого работа может быть прерывистой и неправильной.

Настройка прибора

Настройка многих датчиков осуществляется по 3 параметрам — чувствительность, порог освещенности, при котором датчик сработает и время задержки выключения освещения.

Вся настройка чувствительности проводится с помощью переменных сопротивлений (потенциометров). Следует узнать про их местоположении в датчике еще перед покупкой. Вообще, настраивать чувствительность — это очень сложная задача. Честно говоря, идеальной настройки по этому параметру очень редко встречающаяся вещь, но можно достичь необходимых результатов для хорошей работы. SENS — настройка руки сопротивления. Чтобы оптимально настроить этот параметр, нужно поворачивать руку помикронно.

Главное правило — если устройство не реагирует на активность, нужно повышать чувствительность, если включается практически при любом движении мельчайших частиц, нужно соответственно понижать.

Иногда необходимо перенастраивать прибор при изменении сезона. Оптимально настроенное устройство должно срабатывать при появлении человека и покоится при других движениях, например если пролетает птица.

Пороговая величина освещенности

Настраивать устройство по этому показателю будем так: поворачиваем ручку(LUX) и добиваемся включение прибора, когда действительно потребуется включение светильников.

Время задержки выключения освещения. Ну, это проще всего. Этот фактор нужно настроить сопротивлением(TIME). Необходимо проанализировать частоту появления в области попадания устройства людей и настроить его на такое время, значение которого будет больше 1 минуты. Если вы устанавливаете небольшой показатель, то будет постоянно включаться-выключаться свет. Но такое светошоу нам совсем не нужно.

Разберем основные плюсы и минусы

Неплохая экономия электричества. Люди очень часто забывают о том, что нужно выключить свет, а с помощью таких приборов, эта проблема перестанет быть актуальный, так как теперь весь процесс включения и выключения света будет под автоматическим контролем. Функциональность.

Большинство современных устройств прекрасно работают без использования проводов. Также к ним, если есть необходимость, можно с легкостью присоединить еще некоторые гаджеты кроме света, такие как телевизор, кондиционер, магнитофон, вентилятор, радио, вытяжка и т.д.

Удобность: если в каком-то помещении кнопочный выключатель находится очень далеко от входа, то, например, ночью его найти будет крайне непросто. Вдобавок ко всему маленькие дети не имеют возможности дотянутся до включателя. Датчик устраняют эту проблему.

Недостатки: Немаленькая стоимость. К сожалению, за удобства в жизни приходится расплачиваться. Цена таких приборов велика, но эффект от вложений они дают, пусть и не сразу. Схема очень просто подключается вручную, но все же никто вам не может дать полной гарантии, что монтаж будет выполнен корректно и прибор заработает. Так что если есть возможность, лучше использовать работу опытного мастера, который и подключит и правильно настроит ваш аппарат.

Датчик движения для включения света: устройство, виды, схемы подключения

В современном мире человек стремится автоматизировать любые процессы, включая свои повседневные действия. Именно поэтому в быту все чаще устанавливают датчик движения для включения света. Как он устроен и что необходимо знать для выбора конкретной модели, мы рассмотрим в данной статье.

Устройство и принцип работы

Конструктивно датчик движения содержит несколько составляющих элементов, которые будут отличаться в зависимости от типа.

Рис. 1. Устройство датчика движения

Для примера рассмотрим устройство инфракрасного сенсора, который состоит из:

  • пироэлемента PIR, реагирующего на изменение физических параметров окружающей среды;
  • полевого транзистора T1, выступающего в роли электронного ключа;
  • шунтирующего резистора R1, подключенного параллельно к пироэлементу.

Принцип действия заключается в способности пироматериала изменять собственные характеристики в зависимости от степени теплового излучения, попадающего на него. Световой поток уменьшает сопротивление пироэлемента PIR и через него приходит сигнал на открытие полевого транзистора. В таком состоянии ток будет протекать через нагрузку, в роли которой может выступать катушка реле или другой логический элемент. В случае появления человека или другого объекта в области действия датчика, световой поток прервется и перестанет воздействовать на пироэлемент, сработает автоматика, выдающая соответствующий сигнал о возникновении движения.

Разновидности

Разделение датчиков движения для включения света на виды осуществляется по нескольким критериям. По принципу действия их можно разделить на:

  • Инфракрасные – основаны на измерении величины температуры предметов, попадающих в зону охвата датчика движения. Основным недостатком является ложная реакция на элементы системы отопления или лампы накаливания, расположенные в непосредственной близи.
Рис. 2. Инфракрасный датчик

Ультразвуковые – функционируют на основе эффекта Доплера. Излучаемая волна звука в диапазоне частот от 20 до 60 кГц не слышима человеческим ухом в соответствии с п. 2.1.1.3 ГОСТ Р 50030.5.2-99. Сталкиваясь с препятствием, ультразвук отражается и возвращается к приемнику, о чем передается сигнал на электронный ключ или реле.

Рис. 3. Ультразвуковой датчик

Микроволновые – используют специальную антенну, посылающую высокочастотный сигнал в окружающее пространство. При столкновении сигнала с движущимся предметом возникает отраженный сигнал, который возвращается к датчику. На сегодняшний день это самые чувствительные, но и самые дорогие модели для включения света.

Рис. 4. Микроволновой датчик
  • Лазерные – состоят, как правило, из светодиода и фотодиода, монтируемых в контролируемой области. Светодиод излучает сигнал, который распространяется в окружающее пространство. Как только в области действия возникает объект, преграждающий световой поток, он отражается и воспринимается фотодиодом. С которого сигнал подается на исполнительный орган датчика движения.
  • Томографические – используют радиоволны для диагностики пространства. В отличии от других моделей способны проникать за стены, конструктивные элементы и прочие преграды. Используются для включения освещения на больших площадях, в торговых центрах и т.д.

В зависимости от способа взаимодействия с движущимися объектами датчики движения могут быть активными, пассивными или комбинированными. Активные самостоятельно излучают измеряемые сигналы, а после их воспринимают. Пассивные ориентированы на собственные излучения человеческого организма или отталкиваются от их взаимодействия с окружающей средой.  Комбинированные состоят из активного излучателя, установленного с одной стороны и пассивного приемника, расположенного с другой стороны.

В зависимости от места установки датчики движения подразделяются на устройства наружного и внутреннего применения. Первые предназначены для использования под открытым небом. Вторые используются для размещения в помещениях, иногда под навесами, на верандах, крытых террасах и патио.

Технические характеристики

При выборе конкретной модели необходимо руководствоваться основными  техническими характеристиками, которые позволяют адаптировать датчик движения под местные условия.

Угол обзора.

Рис. 5. Угол обзора

В зависимости от охватываемой области, датчики движения могут работать в линейном формате, к примеру, контролируя какой-либо проход или охватывать сегмент в 90°. Если территория, по которой могут перемещаться люди, представляет собой дорогу или площадь, то берутся устройства с углом обзора в 180° или 360°. Следует отметить, что все датчики имеют угол охвата и по вертикали. Наиболее простой вариант составит 15° — 20°, а самые дорогие смогут отслеживать все 180° в вертикальной плоскости.

Дальность действия.

По дальности действия датчики движения подбираются в зависимости от поставленной задачи. Если вам необходимо следить за помещением, то расстояния в 5 – 7м будет более чем достаточно. Для открытой территории или длинных коридоров потребуется от 8 до 16м. Заметьте, при слишком большой траектории вас будут тревожить частое включение света, когда оно не требуется.

Мощность подключаемых светильников.

Любой датчик движения, включающий свет, может обеспечивать питание нагрузки лишь до установленного предела. Поэтому суммарная мощность осветительного оборудования, подключаемого в цепь питания, не должна превышать допустимого номинала. Если вы хотите обеспечить лучшую освещенность территории, то используйте светодиодные, ртутные или натриевые лампы  вместо лампочек Ильича.

Тип питания.

В зависимости от типа подводимого питания, все датчики движения подразделяются на беспроводные и проводные. Первый вариант использует аккумуляторы, накапливающие электрическую энергию и отдающие их для включения света. Второй вариант подключает 230 В от бытовой сети, это более распространенный вариант, поскольку световой поток не теряется по мере разряда батареи.

Степень защиты (IP).

В соответствии п.3.4 ГОСТ 14254-2015 степень защищенности от возможного попадания твердых частиц и влаги обозначается кодом IP. За буквенным обозначением следует цифровая маркировка, первая из которых согласно разделу 5 ГОСТ 14254-2015 обозначает меру защиты от пыли и других частиц и варьируется от 0 до 6. Вторая цифра, в соответствии с разделом 6 ГОСТ 14254-2015 варьируется от 0 до 9. Для обоих показателей 0 – означает отсутствие защиты, а максимальная цифра – максимально возможную защищенность.

Схемы подключения

Для решения различных задач датчики движения подключаются по различным схемам. Наиболее простой вариант – прямое включение осветительного прибора, как показано на рисунке ниже.

Рис. 6. Схема подключения датчика движения

Если вы допускаете возможность коммутации осветительного оборудования в обход датчика движения по личным надобностям, то лучше использовать схему с функцией шунтирования:

Рис. 7. Схема с шунтирующим выключателем

Как видите, здесь клавишный выключатель позволяет включить освещение даже без сигнала от сенсора. Для тех случаев, когда датчик движения должен срабатывать только в темное время суток, применяется схема с фотореле:

Рис. 8. Схема с фотореле

Если вы хотите, чтобы осветительное оборудование включалось от движения в нескольких зонах, тогда используется схема подключения одного светильника к двум и более датчикам:

Рис. 9. Схема с двумя датчиками движения

Место установки

В зависимости от места установки все датчики движения можно разделить на:

  • настенные;
  • потолочные;
  • угловые;
  • универсальные.

Последний вариант можно смонтировать на любой объект – стену, потолочные элементы, столбы и консоли. Такое разнообразие им обеспечивает специальный кронштейн, идущий в комплекте к устройству.

Частные ошибки при монтаже

Наиболее часто при установке датчика движения допускаются следующие ошибки:

  • рядом с датчиком движения располагается осветительное оборудование, приводящее к сбоям в работе;
  • угол обзора не захватывает часть территории, из-за чего включение света происходит через раз;
  • в зоне контроля расположен калорифер или кондиционер, воздушные потоки которых влияют на корректную работу;
  • перед сенсором находиться громоздкий предмет, существенно сужающий угол обзора.

Регулировка

После монтажа любой сенсор можно отрегулировать под параметры помещения или особенности ландшафтного дизайна территории. Для этого вы можете воспользоваться функционалом на корпусе, назначение которого мы рассмотрим более детально.

Рис. 10. Регулировка датчика движения

Угол наклона.

Необходимость регулировки угла наклона зависит от совпадения активной зоны с нужной вам дорожкой, тротуаром или пространством у крыльца. Если вам нужно сместить активную зону, то можно подрегулировать датчик на кронштейне. В некоторых моделях для этого используются специальные ручки. Однако заметьте, в моделях с малым углом по вертикали активную зону следует регулировать не только поворотом, но и высотой подвешивания.

Рис. 11. Регулировка угла наклона

Чувствительность.

Функция чувствительности позволяет отрегулировать включение света в зависимости от размеров объекта. На корпусе она обозначается SEN и может регулироваться от минимума до максимума. Чем меньшую чувствительность вы выставите, тем хуже будет реагировать датчик движения на небольшие объекты, к примеру, кошек или собак. По мере необходимости, чувствительность повышают, чтобы включение света происходило при движении самого меньшего члена семьи.

Время задержки.

Данный параметр указывает, в течении какого времени продлиться включение света. Для его регулировки необходимо воспользоваться ручкой с пометкой Time. Как правило, большинство датчиков движения позволяют выставить время свечения от нескольких секунд до 10 – 15 минут. Но, при необходимости на рынке можно подобрать и другой диапазон.

Уровень освещенности.

Такая опция доступна лишь моделям со встроенным фотореле, реагирующим на смену времени суток. На корпусе оборудования она помечена переключателем LUX, который позволяет изменять предел срабатывания в зависимости от снижения интенсивности солнечных лучей.

Какой лучше выбрать?

Если вы планируете установку датчика движения на улице или хотите подвязать его работу под смену времени суток, то лучше брать модель со встроенным фотореле. Это решит проблему ручного включения света с наступлением сумерек, и исключит необходимость покупки и подключения дополнительного оборудования.

Если в зону действия часто попадают собаки, кошки и прочая живность, лучше приобрести модель с защитой от животных. В таком случае освещение не будет срабатывать ложно.

При выборе производителя, отдавайте предпочтение известным брендам. Так как дешевые китайские датчики движения могут быстро выйти со строя, из-за чего система перестанет реагировать на перемещение.

Если вам нужна незаметная модель для сигнализации, выбирайте датчик движения спокойных цветов. Желательно брать миниатюрные датчики движения, которые легко прячутся за конструктивные элементы и детали строений.

Схема подключения датчика движения, управление светом

Схемы подключения датчика движения (правильнее его называть датчиком управления освещением или светом) на сайтах соответствующей тематики не публикует только ленивый, поэтому написать что - то оригинальное на эту тему достаточно тяжело.

Поэтому здесь я попробую акцентировать Ваше внимание на некоторых моментах, которые позволят подключить датчик движения осознанно, что бывает необходимо при возникновении некоторых нестандартных ситуаций.

Для начала предлагаю структурную схему датчика движения (рисунок 1).

Здесь:

  • BL - собственно сам датчик движения,
  • S - контакт управления освещением,
  • N - "нулевой" провод осветительной сети,
  • L - "фаза",
  • A - клемма подключения осветительных приборов.

Датчик движения действует по принципу обнаружения изменений интенсивности ИК (инфракрасного излучения) в зоне его действия, то есть обнаруживает движущийся объект, который пересекает специальным образом сформированные сектора зоны обнаружения.

То есть, если Вы будете пребывать в зоне обнаружения датчика без движения или интенсивность движения будет недостаточной он посчитает, что Вас там нет. Конечно, сначала, когда кто то входит в зону действия включение происходит, но стоит ему приостановить движение, датчик (соответственно свет) выключится.

Для предотвращения подобных явлений в датчике должна быть предусмотрена регулировка задержки времени отключения: TIME.

Далее, ИК датчик имеет разную чувствительность при движении объекта обнаружения в разных направлениях, кроме того он может реагировать на конвенционные потоки (от нагревательных приборов), различного рода засветки, например фарами автомобилей (что следует учитывать при его установке).

Поэтому необходим орган регулировки чувствительности SENS.

Поскольку рассматриваемые датчики предназначены для управления светом то включаться они должны при недостаточной освещенности. Для этого существует регулировка LUX.

Для того, чтобы правильно выбрать датчик движения следует знать такие его характеристики как:

  • угол обзора - для вариантов настенной установки он может достигать 1800, потолочной - 3600,
  • дальность действия,
  • максимальная мощность или ток, коммутируемые управляющим контактом,
  • варианты исполнения (настенный, потолочный, внутренней или наружной установки).

ВАРИАНТЫ ПОДКЛЮЧЕНИЯ

  1. это стандартная схема, комментарии, думаю, излишни,
  2. в этой схеме присутствует обычный электрический выключатель (S), который позволяет включать освещение независимо от состояния датчика,
  3. при необходимости подключить нагрузку большой мощности можно использовать электромагнитный пускатель или реле (КМ), главное чтобы его катушка была рассчитана на напряжение 220В, а контактная группа (КМ1) соответствовала мощности нагрузки,

Следующая схема подключения может использоваться когда зона действия одного датчика недостаточна для контроля освещаемой территории. Здесь может быть подключено любое количество датчиков.

Кроме того, на примере этой схемы хочу предостеречь от параллельного подключения нескольких датчиков для увеличения коммутируемой контактами мощности. Конечно, два контакта, например, будут управлять вдвое большей нагрузкой, но при условии, что они сработают строго одновременно. На практике такого не будет никогда.

Несколько слов про неправильные подключения и их последствия: 1. Если поменять местами подключение L и N ничего страшного не произойдет, за исключением того, что даже в выключенном состоянии датчика фаза будет присутствовать на осветительном приборе. Это отрицательно скажется на безопасности, но не работоспособности.

2. Если один из сетевых проводов подключить вместо штатного места на клемму А, кроме того, что датчик движения откажется работать (но не перегорит) ничего не произойдет (см.рис.1). Правда, если по причине неисправности датчика контакты управления будут находиться в замкнутом состоянии возможно короткое замыкание. Поэтому перед установкой прозвоните датчик тестером.

3. Если подключить неправильно лампу она либо не будет гореть (клемма А и L), либо будет гореть постоянно (клеммы L и N), но второй вариант сразу будет заметен по причине незадействованной клеммы А.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Датчик движения для освещения | Заметки электрика

Здравствуйте, дорогие читатели и гости сайта «Заметки электрика».

Помните, я уже как то писал статью про систему «Умный дом»?

Так вот одной из его функциональностей является автоматическое управление освещением с помощью датчиков движения.

Вот об этом я и хочу подробно рассказать Вам.

Прочитав внимательно данную статью, Вы сможете сделать свою квартиру или дом немного комфортнее и «умнее».

Назначение и применение

Основным назначением датчиков движения является автоматическое включение или отключение нагрузки в определенном интервале времени при появлении в зоне чувствительности датчика движущихся объектов. Также такой датчик учитывает и уровень освещенности.

Для коммутации цепей нагрузки используется встроенное в датчик электромеханическое промежуточное реле.

Чаще всего датчики движения применяют для управления освещением улиц или жилых помещений. В настоящее время датчики движения мы устанавливаем на автоматическое управление освещением тамбуров и лестничных площадок подъездов жилых многоквартирных домов.

Скоро я опубликую около 10 подробных статей про монтаж электропроводки жилого многоквартирного дома, вот например, свежая статья про фотореле для уличного освещения. Подписывайтесь на получение уведомлений о выходе новых статей на сайте. Форма подписки расположена внизу статьи и в правой колонке сайта.

Актуальность применения датчиков движения для включения света обусловлена не только удобством и комфортом. При использовании датчиков движения значительно уменьшается расход электрической энергии, что немаловажно в наше время, а также увеличивается срок службы самих ламп.



Принцип работы датчика

Принцип работы датчика движения для включения света очень прост.

При появлении какого-либо движения в зоне чувствительности датчика, он начинает определять уровень освещенности. И если уровень освещенности ниже уставки срабатывания, то датчик срабатывает, тем самым включая своими выходными контактами светильник.

Все правильно. Логика здесь прослеживается. Ведь если движение будет в светлое время суток, то зачем включать свет, ведь днем и без того светло.

Мощность выходных цепей датчика зависит от типа и разновидности датчика.

Например, у датчика движения типа ДД-024 мощность выходных цепей составляет около 600 (ВА) для энергосберегающих ламп и 1100 (Вт) для ламп накаливания. Согласитесь, очень даже неплохо.



Датчик движения для включения света типа ДД

Для реализации вышесказанного я использую инфракрасные датчики типа ДД-024 и ДД-024В от фирмы IEK. Проблем с ними не было, поэтому рекомендую их к применению. Вот так он выглядит.

А это его габаритные и установочные размеры.

Основные характеристики инфракрасного датчика представлены в таблице ниже (нажмите на картинку для увеличения):

Установка датчиков движения

Теперь разберем вопрос установки датчиков, т. к. от этого зависит их точность и правильность срабатывания.

Устанавливать и подключать датчики движения рекомендуется только квалифицированному электрику.

Как правило, датчик движения для включения света устанавливается на потолке на расстоянии от 2 до 6 (м) от пола. Чтобы не было частых ложных срабатываний место его установки тщательно выбирается.

Запрещено устанавливать датчик движения, если в его зоне чувствительности находятся:

  • вентиляторы (движущиеся и вращающиеся части, лопасти)
  • проезжающий транспорт (тепло от двигателей)
  • кондиционеры (влияние отрицательной температуры)
  • трубы отопления (влияние положительной температуры)
  • деревья и кустарники
  • различные электромагнитные помехи

Не стоит забывать и про угол обзора датчика.

При установке датчика на потолке угол обзора составляет 360 градусов, что согласитесь, очень хорошо. Если же установить его на боковой стене, то угол обзора уменьшиться до 120-180 градусов.

Крепеж датчика движения к поверхности выполняется в следующей последовательности.

1. Поворачиваем защитную крышку датчика по часовой стрелке и снимаем ее.

2. Открывается доступ к двум крепежным отверстиям и регулировочным винтам.

«LUX» — регулятор уставки срабатывания в зависимости от уровня освещенности

«TIME» — регулятор выдержки времени во включенном состоянии

«SENS» — регулятор уставки чувствительности к инфракрасному излучению

Схема подключения датчика движения

Датчик движения должен получать питание через автоматический выключатель или предохранитель, т.е. его питающие цепи должны иметь защиту.

Подключать датчик к неисправной или поврежденной электропроводке строго запрещено.

Подключение проводов осуществляется к клеммным зажимам. Сечение провода не должно превышать 1,5 кв. мм по меди. Кстати, переходите по ссылке и узнаете, как можно определить сечение провода по его диаметру.

Напряжение с питающих проводов во время подключения датчика должно быть снято!!!

Ниже я покажу Вам 3 варианта схемы подключения датчиков движения для освещения. В зависимости от Ваших желаний и потребностей выбирайте свой вариант.



Вариант 1

Первый вариант схемы подключения датчика является стандартным решением. Кстати, такая схема изображена на корпусе самого датчика.

Эта схема самая простая в подключении.

L — фаза, N — ноль, А — коммутируемая (выходная) фаза с датчика на светильник.

Вариант 2

Второй вариант (не стандартный) схемы подключения  смотрите ниже.

Эту схему подключения датчика можно применить в том случае, если Вам необходимо, чтобы свет горел какой то период времени, не зависимо от освещенности и движения. Для этого в схему, параллельно датчику, подключаем обычный одноклавишный выключатель (можно и двухклавишный при использовании одного контакта).



Вариант 3

Третьим вариантом схемы подключения датчика движения для включения света необходимо воспользоваться при условии, что общая выходная нагрузка (мощность светильников) превышает предельное значение (об этом я говорил в самом начале статьи).

Для этого в схему добавляем контактор с напряжением катушки на 220 (В), либо используем два датчика движения, подключаемых на одну нагрузку. Про пускатели и контакторы более подобнее читайте здесь.

При подключении датчиков движения для включения света соблюдайте цветовую маркировку проводов.

Проверка датчика после подключения

После подключения датчика необходимо сделать ему проверку.

Первым делом необходимо винт регулятора «LUX» поставить в максимально-предельное положение (по часовой стрелке). Винт регулятора «TIME» наоборот, поставить в самое минимальное положение (против часовой стрелки). Затем подать напряжение на датчик. Сразу же должен загореться светодиодный красный индикатор, обозначающий включение нагрузки.

При отсутствии движения датчик отключит нагрузку примерно через 25-30 секунд. Светодиодный красный индикатор при этом погаснет.

При возобновлении движения датчик снова должен включить нагрузку (красный светодиод опять загорится). И при отсутствии каких-либо движений отключить ее уже через 5 секунд.

Если проверка датчика движения прошла успешно, то дальше приступаем к его настройке и регулировке.



Настройка и регулировка

Скажу сразу, что все регулировки выставляются по Вашим желаниям.

Регулятором «TIME» выставляем уставку по выдержке времени датчика движения, находящегося во включенном положении. Уставка срабатывания находится в пределах от 5 секунд до 480 секунд (8 минут).

Здесь все зависит от скорости движения человека в зоне чувствительности датчика.

Если человек будет проходить это пространство относительно быстро (например,  лестничная клетка в подъезде или коридор), то уставку «TIME» можно немного уменьшить. Если же человек будет находиться в этом пространстве некоторое время (например, кладовка, подсобное помещение, автомобильная парковка), то уставку «TIME» желательно увеличить.

Некорректно выставленная уставка «TIME» будет вызывать только негативные реакции.

Расскажу про личный пример. Поставил в подъезде у себя датчик движения, а время «TIME» было выставлено на самый минимум. При открывании своей квартиры приходилось по несколько раз махать руками, чтобы датчик вновь сработал и включил свет на площадке. Чуть позже я отрегулировал уставку на удобную мне выдержку.

Регулятором «LUX» выставляем уставку срабатывания по освещенности окружающей среды (от солнечного света до сумерек).

Если у Вас в помещении имеется много окон и преобладает естественное освещение, то уставку «LUX» лучше поставить на минимальное или среднее деление шкалы. Если же в помещении у Вас мало естественного света и оно затемнено, то рекомендую поставить уставку «LUX» на максимальное деление шкалы.

Регулятором «SENS» регулируем чувствительность к срабатыванию в зависимости от дальности и объема объекта.

Кстати, эти датчики будут реагировать только на объем, занимаемый телом человеком. На небольших животных, типа собаки или кошки, датчики реагировать не должны.

P.S. Ну вот пожалуй и все, что я хотел Вам рассказать. Если возникли вопросы, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Датчик движения для управления светом

Современное разнообразие осветительных систем позволяет организовать освещение в любых условиях – в промышленных помещениях, на улице или дома. Буквально десяток лет назад все ограничивалось лампочками да выключателями, но сегодня даже обычному потребителю строительный рынок предоставляет огромное разнообразие механизмов и устройств, значительно облегчающих его жизнь.

В этой сфере, пожалуй, нет изобретения более гениального, чем датчики движения для включения света. Что это такое, как они устроены и почему работают, а также способы их применения и подключения будут рассмотрены в данной статье. Установить датчик движения в нужном месте и подсоединить все провода сможет даже обычный человек, не владеющий продвинутыми знаниями в области светотехники.

Что это такое?

Это электронное устройство, имеющее в своей конструкции специальный детектор, который реагирует на появление живого существа в зоне своей видимости. Он применяется как автоматический включатель света и других электронных приборов в тот момент, когда обнаружит человека. Существует выключатель с датчиком движения, который уже встроен в него. Принципиальную схему его работы и то, как устроен прибор, мы рассмотрим далее.

Какие бывают виды?

Какие они бывают? По способу реагирования на движущиеся объекты, от которого зависят характеристики датчиков, различают несколько видов:

  • Периметрические – имеют определенный периметр, при появлении признаков жизнедеятельности на нем они срабатывают, выполняя поставленную задачу. Это обычный тип, который используется для освещения (чаще всего улицы).
  • Внутренние – имеют сравнительно ограниченный радиус работы, обычно он направляется на ворота или дверной проем. Кто-то появляется – свет зажигается.
  • Периферийные – применяются в охранных системах и сигнализации, срабатывают при пересечении объектом определенной линии, например, забора.
Разнообразие моделей изделий

По принципу своей работы они делятся также на несколько категорий:

  • Ультразвуковой – датчики включения света реагируют на появление звука при высокой частоте.
  • Инфракрасный датчик движения – срабатывают на наличие движущегося теплого объекта в периметре работы.
  • Микроволновой – более редкий вид, следит за появлением высокочастотных волн.
  • Пассивные – только принимает излучение, и на него же реагирует.
  • Активные – сам излучает эти волны, проецируя их на движущийся объект, что повышает точность определения, когда вы движетесь.

На что они могут срабатывать?

  • На тепло – если проходит человек или даже кот пробегает, чувствительность настраивается на самом приборе.
  • На звук – скажете что-то, даже шепотом, и свет загорится.
  • На движение – колебание воздуха, изменение магнитного поля предметов вследствие их передвижения.

Способы установки:

  • настенный;
  • потолочный датчик движения для включения света;
  • врезной;
  • скрытый;
  • вкручивающийся в светильник (патронный тип).
Потолочный, настенный и патронный тип

Для чего же нужно применение инфракрасного датчика движения? Вы будете устанавливать его в определенном месте, направляя детектор движения на интересующий вас периметр. Если появляется движение или звук в заданном месте, свет включается. Это полезно как в охранных целях, так и в местах, где не очень удобно использовать выключатель – на улице, где руки постоянно заняты чем-то (обычно он крепится на потолок). А так получается, что если вы в поле зрения детектора, то свет горит, только вы ушли – он погас. Приведенная выше классификация расскажет вам, как выбрать модель под свои нужды.

Принцип работы

Устройство датчика движения очень похоже на работу обыкновенного кнопочного выключателя, то есть он выполняет такую же работу. Только вместо механической кнопки, которая разрывает активную фазу, здесь работает программа, которая соединяет контакты в случае срабатывания системы включения освещения и разъединяет их в состоянии покоя.

Каков принцип работы датчиков движения? Главным элементом является именно детектор, задача которого – постоянно мониторить состояние выбранной для него территории. В него уже заложены параметры окружающей среды, он проводит постоянное сравнение текущей ситуации с тем, что ему уже известно. Температура человека гораздо выше, чем средняя температура окружающей среды, поэтому, когда датчик движения для освещения обнаруживает достаточно плотное тепловое пятно, выделяемое на картинке красным цветом, явно выделяющееся на фоне всего остального, он дает команду цепи замкнуться. Когда картина вновь стабилизируется, следует команда, цепь разъединяющая.

Реагирование на разницу температур

Такая же история и со звуком – стандартные условия подразумевают наличие какого-то звукового шума, на который датчик не реагирует. Стоит только чему-либо этот порог превзойти, сразу же срабатывает программа соединения контактов для освещенности.

Тепловые датчики движения работают за счет очень маленького тока, который постоянно протекает через них даже тогда, когда свет выключен. Такой принцип работы стал причиной появления проблемы, с которой сталкиваются владельцы люминесцентных и светодиодных ламп – мигание в выключенном состоянии. Установка резистора или конденсатора параллельно сети от датчика к лампочке поможет исправить эту проблему.

Подключение датчика движения

Несомненный плюс их установки – они сразу из коробки готовы к работе, в комплекте идут все необходимые детали, на корпусе сделаны подсказывающие метки, не нужно ничего рассчитывать и подбирать. Схема подключения датчика движения для освещения приведена далее.

Подключение датчика движения выполняется аналогично подключению любого выключателя. Ноль и фаза подсоединяются к контактам на датчике, которые отмечены буквами N и L соответственно. От третьего контакта к лампочке отправляется провод, по которому будет течь ток в случае замыкания контактов при движении в периметре перемещения (рисунок 1).

Подключение датчика движения без выключателя и с ним

Как подключить датчик движения к лампочке? На рисунке 1 представлено подключение, где работа лампочки зависит только от детектора движения. Никаким другим способом на ее работу повлиять невозможно. Такой способ обычно применяется на улице при освещении прожектором. В сеть также подключается фотоэлемент, который отключает работу детектора в дневное время – зачем включать фонарь, когда день на улице?

Подключение детектора с использованием фотореле

Как установить датчик с выключателем в схеме? На рисунке 2 показан способ, который позволяет исключить работу детектора тогда, когда она не нужна. Мимо детектора на фазу подключается выключатель, который при замыкании отправляет ток к лампочке, минуя датчики движения для включения света. Это нужно тогда, когда настроена слабая чувствительность включения датчика, и он выключает свет, когда вы не двигаетесь в поле его зрения.

Как правильно подключить выключатель для управления лампочкой в обход детектора? Механический выключатель устанавливается на проводе, который идет от детектора к лампочке. Когда на нем цепь замкнута, лампочка включается каждый раз, когда детектор срабатывает. Если через выключатель цепь разорвана, то ток из детектора не будет доходить до лампочки, и она не загорится, даже если тот сработает.

Обычно такая схема датчика движения для освещения применяется в жилых помещениях ночью, чтобы свет не включался каждый раз, когда вы даже легонько пошевелитесь во сне. В этом случае выключатель также можно установить до самого детектора, просто не подавая на него ток, что позволит ему не включать световые приборы. Чуть ниже показано подключение простого датчика движения для освещения с выключателем между ним и лампочкой.

Размыкание цепи между датчиком и лампочкой

Чтобы не заморачиваться с установкой такой схемы, можно сразу приобрести выключатель с датчиком движения, выполняющий вышеуказанные функции. Выключатель света с датчиком движения чаще всего выполняется в одном корпусе, что выглядит очень эстетично без потери его прямых функций. Для такого датчика схема подключения абсолютно идентична.

После подключения датчика вам всего лишь останется настроить его чувствительность согласно инструкции, используя специальные регуляторы на корпусе. Если вы его настроите неправильно с первого раза, подрегулируйте.

Заключение

Сейчас даже такие сложные электронные механизмы, как датчики движения, нашли применение в быту. Изобретатели создали такой модуль, который прекрасно справляется с задачей автоматизации освещенности определенной территории. Он помогает тогда, когда у человека заняты руки и он не может каждый раз пользоваться механическим выключателем. Также освещение с датчиками движения стоит на страже вашего имущества, включаясь при движении в доме или во дворе. Особенно продвинутые модели подключаются к охранной системе, включают сирену и даже могут отправить сигнал тревоги на пульт частного охранного предприятия.

Выбрать датчик, срабатывающий на движение, не составит труда, установка своими руками датчика движения для освещения очень проста, с ней справится даже человек, никогда не имевший дел с электричеством. Соблюдайте технику безопасности – помните, что вы ведете работу со смертельно опасным напряжением. Не забывайте мысленно благодарить человека, который изобрел датчик движения, каждый раз, когда свет сам включится в нужный момент.

Схема подключения датчика движения

Схема подключения датчика движения зависит от его типа и назначения. Датчик движения может быть охранным датчиком сигнализации или выполнять такие функции как, например, управление освещением. В зависимости от этого будет определяться его схема подключения.

Датчик движения охранной сигнализации подключается к приемно контрольному прибору. Схема его подключения приведена на рисунке 1. Здесь:

  • БП - блок питания
  • К - выходное реле
  • ПКП - приемно контрольный прибор
  • R - резистор, номинал которого определяется типом ПКП

Схема подключения нескольких охранных датчиков движения приведена здесь.

Кроме того, датчики движения могут использоваться для управления различными системам, в том числе - освещения. Схемы подключения датчиков для управления освещением приводятся на рисунках 2-3.

Здесь следует отметить два момента:

Управление освещением можно осуществлять при помощи обычного охранного датчика (схема 2. 1).

Недостатки такого способа следующие:

  • Токи и напряжения, коммутируемые его штатными контактами (К) достаточно малы, поэтому требуется подключение дополнительного реле или пускателя (Р). В зависимости от того, каким напряжением питается его катушка используются варианты а) - 12В, б) - 220В.
    Опять же, следует обратить внимание, чтобы контакты (К) соответствовали напряжению питания и току обмотки (Р).
  • Отсутствие регулировки задержки выключения, что может привести к преждевременному отключению освещения.
  • Подключение такого датчика требует подачи на него отдельного низковольтного напряжения питания.

От указанных недостатков свободны специализированные датчики подключения освещения. (схема 2.2).

Назначение контактов клеммной колодки следующие:

  • L - фаза сети переменного тока.
  • N - ноль.
  • A - цепь подключения приборов освещения.

При необходимости сюда тоже можно подключить дополнительное реле (схема 2. 3).

Кроме того, если надо принудительно включать систему освещения, независимо от состояния датчика, то можно использовать вариант подключения к штатному выключателю (схема 2.4).

Последняя схема (2.5) позволяет подключить несколько устройств управления освещением к одному или группе осветительных приборов. Это может пригодиться, если необходимо освещать большую территорию, имеющую несколько направлений входа.

Приведенные варианты можно комбинировать различным образом в зависимости от требуемой конфигурации системы.

© 2010-2021 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Датчики движения и датчики присутствия

Датчики движения и датчики присутствия могут обнаруживать движение, а затем вызывать событие. Они обычно используются для обеспечения безопасности и экономии энергии.

Когда датчик в охранном прожекторном свете обнаруживает движение, он сообщает выключателю о закрытии, и включаются свет (ы). Через определенное время выключатель откроется, и свет погаснет.Некоторые датчики движения и датчики присутствия имеют настройки, в том числе, как долго свет остается включенным, не обнаруживая движения.

Датчики присутствия

Датчики присутствия обычно используются в офисах и классах. Их также можно использовать дома в шкафах, если обычно не горит свет.

Датчики присутствия могут заменить выключатели света или могут быть установлены на потолке. Они обнаруживают движение в помещении и автоматически управляют освещением. Если по прошествии определенного времени движения не обнаружено, свет выключается.Когда кто-то входит в комнату, датчик обнаруживает движение, и переключатель датчика замыкается, включая свет.

Свет можно включать и выключать вручную с помощью кнопки или переключателя на датчике.

Некоторые датчики присутствия имеют регулировку, в том числе время, в течение которого свет остается включенным без обнаружения движения.

Схема подключения датчика присутствия 2

Датчики движения

Датчики движения могут использоваться для множества различных приложений.При обнаружении движения включается свет или срабатывает сигнализация. Их можно использовать для:

  • Охранные прожекторы
  • Системы охранной сигнализации
  • Коридоры
  • Проходы супермаркетов
  • Склады (с использованием светодиодов с высокой яркостью освещения)

Этот человек сэкономил 90% на счетах за электроэнергию на своем складе, установив светодиоды и датчики движения.

Как Интернет может снизить ваши счета за электричество на 90%

Супермаркеты используют их в проходах и в морозильных камерах, чтобы включать свет, когда покупатель приближается, и выключать через определенное время. Это хорошо работает, если магазин открыт 24 часа и в определенное время бывает очень мало покупателей.

Настенный датчик присутствия

Датчик присутствия на потолке

Схема подключения датчика присутствия 1

Каждый провод переключателя датчика присутствия имеет два черных провода (или один черный и один красный) и заземление (зеленый).

Один из черных линейных проводов подключается к линейному напряжению от панели, другой черный (или красный) провод нагрузки подключается к свету (ам).Каждый черный провод может быть линией или нагрузкой. Красный всегда - провод нагрузки.

Для нормальной работы типичному датчику присутствия требуется хорошее заземление. В пластмассовой электрической коробке подключите зеленый провод заземления датчика к проводам заземления внутри коробки. В металлической распределительной коробке без проводов заземления подсоедините провод заземления датчика к меньшему резьбовому отверстию внутри коробки с помощью зеленого винта заземления.

Подключение датчиков движения

Датчики движения или, более конкретно, пассивные инфракрасные (PIR) датчики движения, используют инфракрасный свет для обнаружения больших движений. предметы (например, человек) в интерьере вашего дома.Обычно их устанавливают в углу комнаты у потолка. в жилых помещениях вашего дома. Большинство датчиков движения, установленных для систем безопасности, работают от источника постоянного тока 12 В и подключен к четырьмя проводами : два для питания и два для сигнала движения.

Красный и черный провода обычно являются проводами положительного и отрицательного питания соответственно.

Другая пара проводов может быть любого цвета, и передавать сигнал обнаружения движения. Они работают как Нормально замкнутый (NC) переключатель : Когда движение не обнаружено, сигнальная цепь замкнута.При обнаружении движения сигнальная цепь разомкнута.

Определите провода для датчика движения

  1. Если вы повторно подключаете существующую систему сигнализации, провода питания датчика движения (красный и черный), скорее всего, уже подключен к выходу питания вашей панели сигнализации. Если они работают правильно, вы должны увидеть индикатор светится датчик движения, когда он обнаруживает ваше движение. Оставьте провода питания подключенными и следуйте инструкциям по подключению. ниже для датчиков движения с внешним питанием.
  2. Другая пара проводов для сигнала обнаружения движения, скорее всего, подключена к одному из входов зоны на вашем существующая панель сигнализации. Они могут быть подключены к оконечным резисторам на панели сигнализации. Отсоедините эту пару проводов из существующей сигнализации и удалите и выбросьте резисторы (или сохраните их для другого проекта).
  3. Если вы подключаете новый датчик движения или датчик без существующего источника питания, следуйте приведенным ниже инструкциям по подключению для датчики движения без внешнего питания.

Подключение датчиков движения с внешним источником питания

Если ваши датчики движения уже работают и подключены к существующей системе сигнализации, вы можете оставить провода питания (обычно красный и черный ) подключены к существующему источнику питания. В этом случае просто подключите перемычки. к сигнальной паре проводов. Затем подключите один провод к GND , а другой - к входному контакту на устройстве Konnected.

Подключение датчиков движения без внешнего источника питания

Если вашим датчикам движения требуется питание, вы можете получать питание от базы Konnected устройства , пока вы запитываете устройство с правильным напряжением . Большинство датчиков движения и компонентов системы сигнализации работают от 12 В постоянного тока, поэтому в этом случае подключите устройство Konnected к адаптеру питания 12 В постоянного тока. Затем вы можете получать питание для своих датчиков движения от контактов. с маркировкой U1 и GND в нижнем левом углу основания устройства. См. Страницу мощности для получения дополнительной информации информация о питании устройства.

Перед подключением электроники всегда проверяйте правильное напряжение!

После того, как вы подключили провода питания датчика движения, подключите сигнальные провода к GND и одному из входной штифт на правой стороне платы.

Входные контакты

Следующие входные контакты на устройстве Konnected могут использоваться для датчиков движения:

Примечание: Контакт RX мешает последовательному USB-соединению. Опытные пользователи, подключающие устройство к своему компьютер, использующий кабель USB, может столкнуться с проблемами при использовании контакта RX .

Земля (

GND ) Контакты

Любой из контактов с маркировкой GND на правой стороне устройства Konnected может использоваться для заземления. связь.Не используйте контакты GND на левой стороне платы для датчиков движения.

Датчики движения с настраиваемыми контактами

Большинство датчиков движения систем охранной сигнализации имеют аппаратное соединение , нормально замкнутый (NC) . Некоторые датчики движения имеют оба NC и нормально разомкнутые (NO) контакты. Если в вашем оборудовании есть такая опция, используйте контакт NC .

Следующий шаг: Сирена Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.
Цепь инфракрасного детектора движения

- принципиальная схема, работа и применение

Инфракрасное детектор движения - принципиальная схема, работа и применение

В настоящее время безопасность является первым и главным требованием жизни каждого. В этой статье мы обсудим очень полезное и надежное устройство безопасности под названием « Infrared Motion Detector Circuit ». Схема может использоваться для обнаружения движущегося объекта или тела с использованием инфракрасных датчиков, таких как IR, PIR и т. Д.Наряду с датчиками PIR с ним используется простая схема.

На протяжении всего обсуждения мы будем вести вас шаг за шагом к разработке этой схемы. В этом проекте мы будем использовать пассивный инфракрасный датчик (PIR) для обнаружения инфракрасного излучения, излучаемого телом или объектом.

Датчик PIR определяет тепло тела человека или предмета, когда они находятся в непосредственной близости. Когда датчик обнаруживает объект или тело, он дает высокий уровень на выходном контакте датчика. С помощью которого мы можем управлять светодиодом, зуммером или любым бытовым прибором.

Для тех, кто даже не знает , что такое датчик PIR? Прочтите нижеприведенное описание вместо того же.

Купить Светодиодный датчик движения Electrika ™ PIR

Что такое ИК-датчик?

Датчик PIR означает пассивный инфракрасный датчик . В спектре есть три ИК-области, которые называются ближняя инфракрасная (0,75–3 мкм), средняя инфракрасная (3–6 мкм) и дальняя инфракрасная (выше 6 мкм). И инфракрасная область датчика PIR составляет от 0.От 75 мкм до 1000 мкм. Модуль датчиков PIR поставляется с тремя контактами для взаимодействия с любым микроконтроллером. Один является сигнальным контактом, второй - заземлением, а третий - источником питания.

Всякий раз, когда обнаруживается движение, на сигнальном контакте устанавливается высокий уровень. Это означает, что датчик действует как цифровой выход и выдает «высокий или низкий» в зависимости от ситуации.

ПИК-датчик сам по себе не излучает инфракрасный сигнал, он обнаруживает инфракрасное излучение, исходящее от тела или объекта в его окрестностях.Выходной сигнал датчика PIR становится высоким, когда он обнаруживает инфракрасные лучи в своем диапазоне.

Конструкция датчика PIR

Переходя к обсуждению материалов, используемых в датчике PIR, в модуле датчика PIR присутствуют в основном две важные части. Первый - пироэлектрический кристалл, второй - линзы Френеля. Пироэлектрический датчик определяет тепло от объекта или тела, а линза Френеля расширяет диапазон действия датчика.

ПИК преобразует электрический заряд обнаруженного излучения.Этот заряд дополнительно модифицируется и улучшается встроенным полевым транзистором и подается на выходной контакт устройства.

Датчик ИК-излучения состоит из двух слотов, изготовленных из материалов, чувствительных к ИК-излучению. Пока датчик неактивен, два слота воспринимают одинаковое количество инфракрасного излучения. Когда мимо проходит человеческое тело или объект, первый слот датчика перехватывается, вызывая положительное дифференциальное изменение между двумя пополам. Опять же, когда объект покидает зону восприятия датчика, он генерирует отрицательное дифференциальное изменение между двумя пополам.

Режимы работы ИК-датчика

Понимание режимов работы ИК-датчика упрощает процесс проектирования вашей электронной схемы. Он работает при напряжении от 4,5 В до 20 В, в зависимости от требований, обычно используется мощность 5 В. После подачи питания на модуль он позволяет ему откалибровать себя в течение 2 минут. Существует два основных режима работы ИК-датчика: «Повторяющийся» и «Неповторяющийся».

В этом режиме выходной контакт становится высоким при обнаружении движения и становится низким после заданного времени.Означает, что выходная мощность останется высокой, даже если человек или объект покинули зону обнаружения PIR. Этим предустановленным временем и чувствительностью можно управлять с помощью потенциометра на плате.

В этом режиме выходной сигнал становится высоким, как только движение обнаруживается в диапазоне датчика PIR. И как только объект выйдет за пределы диапазона обнаружения, выходной сигнал снова станет низким. В обоих режимах работы чувствительностью можно управлять с помощью потенциометра «управления чувствительностью», находящегося на плате.

Распиновка ИК-датчика

Просмотрите данную схему ИК-датчика, чтобы понять его распиновку и расположение в цепи. Пассивный инфракрасный датчик состоит из трех контактов, как показано ниже. Контакты 1, 2 и 3 соответствуют клеммам стока, истока и заземления устройства.

  • Контакт 1 - это Vcc, который подключен к положительному источнику питания 5 В
  • Контакт 2 является выходным контактом, который выдает высокий или низкий логический уровень при обнаружении движения.
  • PIn3 является контактом GND, обычно соединенным с землей.

Характеристики датчика PIR
  • Диапазон изменения входного напряжения
  • Датчик PIR способен различать движение человека и объекта
  • Он имеет стандартный выход TTL
  • Он потребляет сравнительно низкую мощность
  • Этот датчик является простой интерфейс
  • Датчик PIR имеет два режима работы

Применения датчика PIR
  • Его можно использовать в камерах безопасности для обнаружения движения
  • Его можно использовать в охранной сигнализации
  • Его можно использовать в промышленности управление автоматикой
  • Его можно использовать в квартирах и школах для обнаружения движения

Схема детектора движения

Теперь у вас есть представление о том, что такое ИК-датчик, поэтому давайте разработаем схему детектора движения, которая может обнаруживать присутствие любого человека или объекта. Мы подключили лампочку и зуммер, чтобы получать уведомления, когда кто-то приближается к нам. Также проект может быть использован как автоматическая система освещения помещения. Компоненты, необходимые для разработки схемы детектора движения, указаны ниже:

Необходимые компоненты
  • ИК-датчик (1 шт.)
  • BC547 (1 шт.)
  • 7805 ИС регулятора положительного напряжения (1 шт.)
  • Диод (1n4007 - 1 шт. )
  • Зуммер (1 шт.)
  • Резистор (1 кОм - 1 шт.)
  • Реле (9 В - 1 шт.)
  • Лампочка
  • Источник питания (9 В)
  • Источник переменного тока 230 В
Принципиальная схема датчика движения Цепь Инфракрасный датчик движения Цепь

Лампу в цепи можно заменить на любую бытовую технику, работающую от 230 В переменного тока.Кроме того, вы можете добавить переключатель между питающим и входным контактами регулятора, чтобы вручную включать и выключать систему детектора движения.

Примечание: - Датчик PIR обнаруживает только присутствие инфракрасных лучей, которые попадают в его диапазон, он не излучает инфракрасное.

Работа цепи детектора движения

Датчик PIR обычно работает при напряжении 5 В, поэтому мы используем стабилизатор положительного напряжения IC 7805, который выдает выходное напряжение 5 В для питания датчика. Следовательно, Vcc подключен к 3 контакту rd (выходной контакт) 7805.Земля PIR подключена к клемме заземления, а выходной контакт подключен к базе NPN-транзистора BC 547. Здесь R1 используется в качестве токоограничивающего резистора. Коллекторный вывод транзистора через диод соединен с питанием 9В.

Здесь реле используется для управления любыми электроприборами, мы подключили к нему лампочку. Зуммер используется здесь для уведомления, когда кто-то входит в зону действия датчика PIR.

Итак, как только вы включаете источник питания, в действие вступает PIR.Первоначально выходной контакт находится в состоянии низкого уровня, так как никто не находится в зоне действия датчика PIR. Таким образом, лампочка и зуммер остаются выключенными.

Если в зоне действия датчика PIR происходит какое-либо движение, выходной контакт PIR становится ВЫСОКИМ. При этом NPN-транзистор начинает проводить ток от коллектора к эмиттеру. Следовательно, он активирует реле и зуммер, подключенные к клемме коллектора транзистора. Следовательно, лампочка начинает светиться. Здесь диод 1n4007 используется для защиты реле от обратного тока.

Реле и зуммер выключаются автоматически по истечении определенного времени, установленного пользователем.

Уберите сигнализацию, если вы хотите использовать проект в качестве автоматической системы освещения. Или снимите реле, если хотите использовать проект в качестве схемы детектора движения.

Главное преимущество схемы в том, что ее можно использовать и в ночное время. Потому что PIR обнаруживает инфракрасные лучи, исходящие от любого объекта или человеческого тела. Датчик PIR имеет широкую зону обнаружения. Это из-за линзы Френеля, которая увеличивает зону обнаружения ИК-датчика.

Также в PIR есть два потенциометра, один используется для регулировки чувствительности датчика PIR. А второй используется для регулировки временной задержки, в течение которой выход PIR остается в состоянии ВЫСОКИЙ.

Применение инфракрасного детектора и датчика движения

Есть ряд мест, где мы можем использовать схему детектора движения. Некоторые из них включают:

  • Детектор движения, также используемый для охранной сигнализации
  • Он может использоваться в торговых центрах и общественных местах для автоматического открывания дверей
  • В автоматическом сливе унитаза
  • Его можно использовать в подвале или на крытой парковке для избежать несчастных случаев.
  • Устройства домашней автоматизации.
  • Может использоваться в лифтовых холлах и многоквартирных комплексах в целях безопасности.

Bottom Line

Исходя из приведенного выше обсуждения, мы можем сказать, что схема детектора движения проста в разработке и использовании. Теперь я завершаю статью обсуждением работы, принципиальной схемы, использования и преимуществ схемы детектора движения и компонентов, используемых в ней. Мы надеемся, что вы хорошо разбираетесь в схеме детектора движения, ИК-датчике и все работает.Теперь вы сможете с легкостью разработать эту высоконадежную и удобную в кармане «схему детектора движения».

Купить Electrika ™ PIR Sensor Motion LED Light

Вы также можете прочитать:

Схема цепи датчика движения / датчика движения на основе PIR-датчика

Пассивный инфракрасный датчик (PIR) - очень полезный модуль, используемый для создания многих видов Системы охранной сигнализации и Детекторы движения . Он называется пассивным, потому что он принимает инфракрасное излучение, а не излучает.Обычно датчик PIR обнаруживает любое изменение тепла, и всякий раз, когда он обнаруживает любое изменение, его выходной PIN становится ВЫСОКИМ. Их также называют пироэлектрическими или инфракрасными датчиками движения.

Здесь следует отметить, что каждый объект при нагревании излучает некоторое количество инфракрасного излучения. Человек также излучает инфракрасное излучение из-за тепла тела. Датчики PIR могут обнаруживать небольшие отклонения в инфракрасном диапазоне. Всякий раз, когда объект проходит через диапазон датчика, он излучает инфракрасное излучение из-за трения между воздухом и объектом и попадает в инфракрасный датчик.

Основным элементом ИК-датчика является пироэлектрический датчик , показанный на рисунке (прямоугольный кристалл за пластиковой крышкой). Наряду с этим, BISS0001 («Микросхема детектора движения PIR»), некоторые резисторы, конденсаторы и другие компоненты, используемые для построения датчика PIR. BISS0001 IC принимает входной сигнал от датчика и выполняет обработку, чтобы сделать выходной контакт ВЫСОКИМ или НИЗКИМ соответственно.

Пироэлектрический датчик делится на две половины, когда нет движения, обе половины остаются в том же состоянии, что означает, что оба воспринимают один и тот же уровень инфракрасного излучения.Как только кто-то входит в первую половину, уровень инфракрасного излучения одной половины становится больше, чем другой, и это заставляет PIR реагировать и делать выходной контакт высоким.

Пироэлектрический датчик закрыт пластиковой крышкой, внутри которой находится множество линз Френеля. Эти линзы изогнуты таким образом, что сенсор может покрывать широкий диапазон.

Мы построили очень простую схему детектора движения здесь. Мы используем инфракрасный датчик HC-SR501, светодиод (который будет светиться при каждом движении перед датчиком) и резистор.Vcc PIN PIR подключен к положительной клемме батареи 9 В, контакт GND подключен к отрицательной клемме батареи, а выходной контакт PIR подключен к светодиоду с резистором 220 Ом. Когда есть какое-либо движение в диапазоне PIR, светодиод начинает мигать.

Компоненты цепи
  • Датчик PIR (мы использовали HC-SR501)
  • Резистор 220 Ом (любой резистор ниже 1 кОм)
  • светодиод
  • Аккумулятор (5-9В)

Принципиальная схема и пояснения

PIR требуется некоторое время, чтобы стабилизироваться в соответствии с окружающими условиями, поэтому вы можете обнаружить, что светодиод включается и выключается случайным образом в течение примерно 10-60 секунд.

Теперь, когда мы обнаруживаем, что светодиод мигает при любом движении, посмотрите назад на PIR, вы обнаружите перемычку, которая находится между внешним угловым PIN-кодом и средним PIN-кодом (см. Диаграмму выше). Это называется «без повторного срабатывания» или « Неповторяющийся триггер» и перемычка находится в положении L. В этом положении светодиод будет постоянно мигать, пока не появится движение.

Теперь, если вы подключите эту перемычку между PIN-кодом во внутреннем углу и средним PIN-кодом, светодиод будет гореть все время, пока не будет движения.Это называется «повторным запуском» или « Повторяющийся триггер» , а перемычка находится в положении H.

Есть два потенциометра (показаны на рисунке выше), которые используются для установки временной задержки и диапазона расстояний. Временная задержка - это время, в течение которого светодиод будет оставаться включенным (вывод ВЫСОКИЙ). При неповторяющемся запуске, ВЫХОД автоматически станет низким по истечении времени задержки. При повторяющемся запуске OUTPUT также станет низким после временной задержки, но при непрерывной активности человека; ВЫХОД будет оставаться ВЫСОКИМ даже после задержки по времени.

Поверните потенциометр регулировки расстояния на по часовой стрелке, увеличенное расстояние срабатывания (около 7 метров), с другой стороны, расстояние срабатывания уменьшается (около 3 метров).

Поверните потенциометр задержки времени по часовой стрелке, датчик вращения увеличится (600 с, 10 минут), на противоположной стороне уменьшите задержку (0,3 секунды).

Обычно PIR обнаруживает инфракрасное излучение с длиной волны от 8 до 14 микрометров и имеет диапазон от 3 до 15 метров с полем зрения менее 180 градусов.Этот диапазон может варьироваться в зависимости от модели. Некоторые потолочные PIR могут охватывать 360 градусов. PIR обычно работают при 3–9 В постоянного тока.

Схема детектора движения

с рабочим описанием и его применением

Первый детектор движения был изобретен в начале 1950-х годов Самуэлем Банго и представлял собой охранную сигнализацию. Он применил основы радара к ультразвуковым волнам - частоту для обнаружения огня или вора и то, что люди не могут слышать. Детектор движения Samuel основан на принципе эффекта Доплера.В настоящее время большинство детекторов движения работают по принципу детектора Самуэля Банго. ИК-датчики и микроволновые датчики могут обнаруживать движение по изменению излучаемых частот.

Датчики движения используются в качестве систем безопасности в банках, офисах и торговых центрах, а также в качестве охранной сигнализации в доме. Преобладающие детекторы движения могут остановить серьезные аварии, обнаружив людей, находящихся в непосредственной близости от детектора. Мы можем наблюдать за датчиками движения в торговых центрах или магазинах с автоматическими дверями.Основным элементом в схеме детектора движения является двойной инфракрасный отражающий датчик или любой другой датчик обнаружения.


Детектор движения

Типы датчиков детектора движения

Детектор движения - это устройство; он обнаруживает движение людей или движущихся объектов и выдает соответствующий сигнал на главный контроллер. Как правило, в детекторах движения используются различные датчики, такие как ИК-датчики, ультразвуковые датчики, микроволновые датчики и пассивные инфракрасные датчики. Эти датчики обнаружения движения упомянуты ниже.

1. Пассивный инфракрасный датчик (PIR) PIR-датчик

PIR-датчики обнаруживают тепло тела человека, когда человек подходит близко. Эти датчики небольшие, маломощные, недорогие и простые в использовании. По этим причинам датчики PIR обычно используются в гаджетах, бытовой технике, на предприятиях, в промышленности и т. Д. PIR выдает цифровой сигнал при обнаружении движения. Он состоит из пироэлектрического датчика, который обнаруживает инфракрасное излучение, исходящее от человека.

2.Ультразвуковые датчики ультразвуковые датчики

Обычно ультразвуковые датчики также называются преобразователями, и эти датчики используются для измерения отражения движущегося объекта. Когда на ультразвуковой преобразователь подается напряжение в виде электрического импульса, он вибрирует с определенным спектром частот и производит звуковые волны. Когда какое-либо препятствие попадает в спектр ультразвукового датчика, звуковые волны отражаются обратно (эхо), и в процессе генерируется электрический импульс.Следовательно, движение объекта обнаруживается с помощью этих эхо-сигналов.

3. ИК-датчики

ИК-датчики

ИК-датчик - это электронное устройство, которое испускает или обнаруживает ИК-излучение для определения аспектов его фона. Он состоит из источника инфракрасного светодиода, который излучает свет с определенной длиной волны инфракрасного излучения. Эта конкретная частота ИК-луча принимается детекторной схемой, которая также состоит из оптического компонента для фокусировки инфракрасного излучения, а также для ограничения спектральной характеристики.

Схема детектора движения

Схема детектора движения может быть реализована с использованием различных контроллеров, таких как таймеры 555, микроконтроллеры и т. Д., А также с использованием различных датчиков, таких как ИК, PIR и ультразвуковые датчики, описанные выше.

Схема датчика движения с таймером

Датчик движения состоит из двух частей: передатчика и приемника. Таймер 555 и ИК-датчики используются в секции передатчика, тогда как фототранзистор, еще один таймер 555 и сигнализация используются в секции приемника.В секции передатчика ИК-датчик генерирует высокочастотный луч, частота которого зависит от постоянной RC таймера. В секции приемника проводимость фототранзистора позволяет схеме таймера генерировать сигнал тревоги в течение определенного времени, которое также зависит от постоянной RC.

блок-схема схемы детектора движения

Для обнаружения движения любого объекта ИК-датчик и фототранзисторы расположены таким образом, что луч, излучаемый ИК-светодиодом в сторону транзистора, перекрывается.В секции передатчика ИК-датчик выдает высокочастотный луч 5 кГц с помощью таймера 555, который настроен на нестабильность мультивибратора; и частота, которую производит датчик в передатчике, принимается фототранзистором.

Когда нет прерывания между ИК-датчиком и фототранзистором, тогда частота будет в одной фазе, и, следовательно, эта схема не будет давать никакого выхода на стороне приемника. Когда есть нарушение между инфракрасным датчиком и фототранзистором, частота, обнаруженная транзистором, будет в другой фазе.Это срабатывание заставляет таймер издавать жужжащий звук. Таким образом, можно разработать сигнализацию детектора движения для нескольких приложений.

Обнаружение движения микроконтроллером

В этой схеме в качестве главного контроллера используется микроконтроллер, аналогичный таймеру в вышеприведенном проекте. Эта система также использует ультразвуковой датчик для обнаружения движения любого объекта. Как мы уже говорили выше, ультразвуковой датчик обнаруживает объект с помощью звуковых волн с определенной спектральной частотой.Это обнаружение объекта ультразвуковым датчиком реализовано в этом проекте для управления дверным пистолетом путем правильного программирования микроконтроллера.

обнаружение движения микроконтроллером

Когда движение объекта обнаруживается ультразвуковым датчиком, работающим на звуковой частоте 40 МГц, он подает сигналы на микроконтроллер в качестве сигнала прерывания. Получив этот сигнал, микроконтроллер отправляет командные сигналы транзисторной схеме для управления дверным пистолетом. С помощью этого ультразвукового обнаружения движения можно управлять несколькими нагрузками, такими как лампы, вентиляторы и другие приборы, вместо дверного пистолета.

Применение схемы обнаружения движения

Обнаружение движения можно использовать в:

Таким образом, эта статья завершается кратким описанием, объяснением и информацией о схеме датчика движения и его принципах работы. Мы надеемся, что вы получили лучшее представление о детекторе движения. Кроме того, по любым вопросам, касающимся этой статьи или проектов с сенсорным управлением, поделитесь своим мнением по этой статье в разделе комментариев ниже.

Фото:

  1. Детектор движения от thomasnet
  2. ИК-датчик от sumeetinstruments
  3. Ультразвуковые датчики от imimg
  4. ИК-датчики от wordpress
  5. Блок-схема детектора движения и принципиальная схема от electronicshub

Как установить датчик движения Свет

Датчик движения - это инструмент, используемый для обнаружения движения.Устройство содержит электронный датчик, который срабатывает при движении и обычно используется для предупреждения о наличии движущегося объекта в определенном поле обзора. Датчики движения часто используются в приложениях безопасности, на предприятиях и в домах, где пользователи хотят получать уведомления о любом движении в определенной области. Детекторы движения обычно имеют небольшие размеры и обнаруживают движение по инфракрасным волнам; эти волны обычно представляют собой тепловые волны, которые излучаются движущимися объектами, такими как люди, автомобили и животные. Затем движение запускает электронное освещение, чтобы осветительные приборы включались на заданный период времени, в зависимости от вашего таймера.

Датчики движения

Access Fixtures обеспечивают автоматическое переключение или регулировку яркости при использовании в сочетании с драйверами светодиодов с регулируемой яркостью 1–10 В. Их компактный размер делает их подходящими для использования с большинством светильников, а эти датчики движения имеют встроенный датчик дневного света и широкую зону обнаружения до 52 футов в диаметре. Датчики движения, используемые в светильниках Access Fixture, можно обнаружить через стекло; пластик; и тонкие неметаллические материалы. Эти датчики позволяют экономить энергию и могут достигать трехступенчатого диммирования, что делает их идеальными для использования в областях, где требуется уведомление об изменении освещенности перед полным отключением.

Кроме того, каждое приспособление с датчиком можно запускать последовательно - на одной линии - с внешним фотоэлементом. Фотоэлемент автоматически подстраивается под цикл день / ночь, обнаруживая изменение уровня освещенности, а датчик движения реагирует на любое физическое движение. Работая вместе, фотоэлементы и датчики движения будут управлять внешним освещением, чтобы отпугивать злоумышленников, создавая иллюзию присутствия людей.

Инструкции по установке

При установке датчика движения вы и ваш электрик должны соблюдать следующие правила:

  • Датчик движения должен устанавливать квалифицированный электрик.
  • Перед установкой или обслуживанием убедитесь, что источник питания отключен.
  • Датчик не подлежит модификации. Это аннулирует любую гарантию.
  • Датчик должен быть подключен к стабильному источнику питания.

Пошаговое руководство по подключению датчика движения:

  1. Выключите питание на главном блоке предохранителей.
  2. С помощью тестера напряжения и цепей проверьте каждый провод, чтобы убедиться, что питание отключено.
  3. Прикрепите монтажный ремень датчика движения, чтобы можно было прикрепить каждый провод перед полной установкой приспособления.
  4. Соедините черный провод питания с черным проводом крепления.
  5. Соедините белый провод питания с белым проводом крепления.
  6. Соедините провод заземления с проводом крепления заземления.
  7. Соедините каждый провод с помощью соединителей и изоленты.
  8. Если цвета проводки не совпадают, используйте измеритель напряжения для определения положительного, отрицательного и заземляющего проводов.
  9. Убедитесь в надежности соединений.
  10. Прикрепите приспособление к монтажной планке.
  11. Завершите установку светильника, установив его надлежащим образом.
  12. Включите питание.
  13. Проверьте свой свет.
Схема подключения датчика движения

Датчики движения

имеют несколько методов обнаружения, используемых для обеспечения освещенного покрытия определенной области. Есть ряд функций, которые можно установить на датчик движения, чтобы обеспечить полную точность и избежать ложного обнаружения движения. Схемы подключения этих функций продолжайте читать.

Функция включения / выключения

Датчики движения могут включать свет при обнаружении движения и выключаться по истечении заданного периода времени, когда движение не обнаруживается.Чтобы установить эту функцию:

  • Подключите датчик движения к обычным устройствам управления (драйверы светодиодов или балласты):

    Нажмите, чтобы увеличить изображение

3-ступенчатая функция затемнения

Как только любой из датчиков обнаружит движение, сигнал будет передан на остальные датчики, поэтому все лампы включатся одновременно. Если в области не обнаружено движение, все лампы синхронно погаснут до низкого уровня освещенности по истечении времени выдержки.Для подключения к ПРА с регулируемой яркостью 1–10 В используйте следующую схему подключения:

  • Для подключения к регулирующим механизмам с регулируемой яркостью на 1–10 В выполните следующие подключения:

    Нажмите, чтобы увеличить изображение

Органы управления дневным светом

Используйте эту функцию для систем освещения, которые должны либо тускнеть, либо полностью отключаться при наличии дневного света. Уровень датчика дневного света датчика движения должен быть настроен на отключение режима при подключении к датчикам дневного света:

Нажмите, чтобы увеличить изображение

.

Датчик дневного света:

Датчик можно настроить так, чтобы лампа светилась в пределах определенного порогового уровня внешней освещенности. Настройки:

  • I: 2 люкс - только в темноте
  • II: 5 люкс - только в темноте
  • III: 10 люкс - сумеречный режим
  • IV: 25 люкс - сумерки
  • В: 50 люкс - сумеречный режим
  • VI: 100 люкс - сумеречный режим
  • VII: Отключить

Если установлено отключение, датчик дневного света будет включать лампу при обнаружении движения, независимо от уровня внешней освещенности.

Настройки датчика движения

Нажмите, чтобы увеличить изображение

Каждый датчик имеет возможность настраивать зону обнаружения, время удержания и периоды ожидания с помощью DIP-переключателей. Важно отметить, что при уменьшении зоны обнаружения снижается и чувствительность датчиков.

Зона обнаружения

Зону обнаружения вашего датчика движения можно легко уменьшить, выбрав соответствующую комбинацию на DIP-переключателях.

Время удержания

Время удержания датчика движения - это период времени, в течение которого лампа остается включенной на 100% после того, как движение не обнаружено.

Период ожидания

Период ожидания датчика движения - это период времени, в течение которого лампа остается при слабом освещении, прежде чем полностью выключится.

Датчик дневного света

Датчик движения можно настроить так, чтобы лампа освещалась только ниже предварительно определенного порога яркости.

Чтобы получить более подробное представление о каждой схеме подключения, щелкните здесь.

Поговорите со специалистом по освещению приспособлений доступа

Access Fixtures - это источник всех осветительных приборов, необходимых для надлежащего освещения вашей собственности, прямо с завода. Если у вас возник вопрос по освещению, мы будем рады ответить на ваши вопросы. Мы хотим убедиться, что вы получите именно то приспособление, которое соответствует вашим потребностям, вашему бюджету и вашим целям. Мы с энтузиазмом относимся к освещению и любим то, что делаем - мы вам ответим. Чтобы поговорить со специалистом по освещению Access Fixtures, позвоните по телефону (800) 468-9925 .

движение% 20 датчик% 20 проводка% 20 диаграмма, техническое описание и примечания по применению

датчик уровня воды для стиральной машины

Реферат: датчик давления уровня воды для стиральной машины датчик автоматического открывания двери автоматические часы комнатный свет датчик автомобиля датчики парковки в торговом автомате датчик вентилятора движения КАМЕРА обнаружение движения датчики движения стиральной машины датчик движения выключатель света
Текст: текст файла отсутствует


Оригинал
PDF
2007 - МБХ-150

Аннотация: код движения VHDL H.264 оценка оценка xilinx 3040 mbaff 720P 1080P H.264 кодировщик * кодировщик 16 4
Текст: текст файла недоступен


Оригинал
PDF DS648 264 / AVC / MPEG4 MBX-150 Движение кода VHDL Оценка H.264 оценка xilinx 3040 mbaff 720P 1080P Кодировщик H.264 * кодировщик 16 4
2007 - МБХ-150

Аннотация: xilinx 3040 VHDL код движение DS648 h364 кодировщик Оценка кодировщика H.264 8x4 ram vhdl 720P 4x4 баррель-сдвиг
Текст: текст в файле отсутствует


Оригинал
PDF DS648 264 / AVC / MPEG4 MBX-150 xilinx 3040 Движение кода VHDL кодировщик h364 ЧАС.264 кодировщик оценка 8x4 RAM vhdl 720P Переключатель ствола 4x4
Командир GML

Резюме: 1326-CPB1-005 ultra master 100 диаграмма Allen Bradley 1326-CCU-005 Серводвигатель Allen-Bradley 1326 1398-DDM Allen-Bradley 1394, руководство 1398-ddm-005x 1796-CL11 denim
Текст: Текст файла отсутствует


OCR сканирование
PDF ЯНВ 2000 382-М44 ЯНВ 2000 GML Commander 1326-CPB1-005 ультра мастер 100 диаграмма аллен брэдли 1326-CCU-005 Серводвигатель Allen-Bradley 1326 1398-DDM Руководство Allen-Bradley 1394 1398-ddm-005x 1796-CL11 джинсовая ткань
2008 - инфракрасный датчик движения пассивный

Аннотация: АКТИВНЫЙ ИНФРАКРАСНЫЙ ДЕТЕКТОР ДВИЖЕНИЯ cds фотоэлемент Схема pir ДАТЧИК ПИР ДАТЧИК ДВИЖЕНИЯ zilog Схема смарт-кабеля USB HDR 1x24 HDR 2X2 датчик движения pir датчик движения свет
Текст: Текст файла отсутствует


Оригинал
PDF ZEPIR000101ZCOG UM022302-1008 пассивный инфракрасный датчик движения АКТИВНЫЙ ИНФРАКРАСНЫЙ ДЕТЕКТОР ДВИЖЕНИЯ фотоэлемент cds схема pir ПИР-ДАТЧИК ДАТЧИК ДВИЖЕНИЯ Схема кабеля zilog Smart USB HDR 1x24 HDR 2X2 датчик движения пир свет детектора движения
МПУ-6050

Аннотация: Текст аннотации недоступен
Текст: Текст файла отсутствует


Оригинал
PDF
1997 - управление двигателем tms320

Аннотация: Регулятор скорости двигателя переменного тока с использованием ПИД-регулятора TMS320E14 TMS320C tms320 ПИД-регулятор TMS320 для управления асинхронным двигателем с использованием оценки параметров асинхронного двигателя примечание по применению адаптивного ПИД-регулятора скорости двигателя постоянного тока tms320
Текст: Текст файла отсутствует


Оригинал
PDF TMS320 SPRA327 tms320 управление двигателем Регулятор скорости двигателя переменного тока с использованием ПИД-регулятора TMS320E14 TMS320C tms320 бесщеточное управление двигателем ПИД-регулятор для управления асинхронным двигателем с использованием оценка параметров асинхронного двигателя Адаптивный ПИД-регулятор скорости двигателя постоянного тока инструкция по применению tms320
2010 - тыс1

Аннотация: MMA8450Q AN3916 0x26
Текст: Текст файла недоступен


Оригинал
PDF AN3917 MMA8450Q MMA8450Q AN3918.тыс. 1 AN3916 0x26
1997 - National Instruments

Реферат: управление движением промышленный сервомотор управления универсальный инструментальный усилитель
Текст: Нет текста в файле


Оригинал
PDF
2008 - СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ

Аннотация: ПИР-СЕНСОР стабилизация ПИР-ДАТЧИК ДАТЧИК ДВИЖЕНИЯ Блок ПИР-ДЕТЕКТОРА ДВИЖЕНИЯ ДИАГРАММА ДЕТЕКТОРА ДВИЖЕНИЯ СХЕМА ДАТЧИКА ДВИЖЕНИЯ ПИР-СЕНСОР Датчик движения MTBF ZEPIR0AAS01SBCG ДАТЧИК ДВИЖЕНИЯ ИК-ДЕТЕКТОР Блок ДИАГРАММА
Текст: Текст отсутствует


Оригинал
PDF PB022304-1108 СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ Стабилизация PIR SENSOR ПИР-ДАТЧИК ДАТЧИК ДВИЖЕНИЯ ДИАГРАММА ПИР-ДЕТЕКТОРА СХЕМА ДЕТЕКТОРА движения для света ПИР-ДАТЧИК датчик движения MTBF ZEPIR0AAS01SBCG датчик движения ИК ДЕТЕКТОР движения СХЕМА
1998-2-5178238-9

Реферат: stegmann MC55420 энкодер Stegmann MC55000 MC58000 IM1000
Текст: Текст в файле отсутствует


Оригинал
PDF
1997 - ПИД-регулятор для управления асинхронным двигателем

Аннотация: управление скоростью двигателя с помощью dsp. УПРАВЛЕНИЕ СКОРОСТЬЮ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА С ИСПОЛЬЗОВАНИЕМ прерывателя DSP BASED MOTION CONTROL c язык PID AC MOTOR CONTROL бесщеточное управление скоростью двигателя постоянного тока простая схема ПИД-регулятор для управления асинхронным двигателем с использованием семейства TMS320C2x отчет об управлении двигателем постоянного тока с помощью одного переключателя Скорость Управление двигателем постоянного тока с помощью нечеткой логики
Текст: Нет текста в файле


Оригинал
PDF TMS320 SPRA327 ПИД-регулятор для управления асинхронным двигателем управление скоростью двигателя с помощью dsp КОНТРОЛЬ СКОРОСТИ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА С ИСПОЛЬЗОВАНИЕМ измельчителя УПРАВЛЕНИЕ ДВИЖЕНИЕМ НА ОСНОВЕ DSP c язык PID AC MOTOR CONTROL бесщеточный двигатель постоянного тока контроль скорости простая схема ПИД-регулятор для управления асинхронным двигателем с использованием Семейство TMS320C2x отчет об управлении двигателем постоянного тока с помощью одного переключателя Управление скоростью двигателя постоянного тока с использованием нечеткой логики
2005-20DAM20D2B-K

Аннотация: 20DAM20D1B-K принципиальная схема управления двигателем 20DAM10D2B-L 20DAM10D1B-K 20DAM40D2B-L Danaher 20DAM10D2B-K 20DAM portescap
Текст: Нет текста в файле


Оригинал
PDF 20DAM 20ДАМ-Л 20ДАМ-К 20ДАМ-К Temp9979-0 SE-29109 20ДАМ20Д2Б-К 20ДАМ20Д1Б-К принципиальная схема управления двигателем 20DAM10D2B-L 20ДАМ10Д1Б-К 20DAM40D2B-L Данахер 20ДАМ10Д2Б-К портной
1999 - КАМЕРА обнаружения движения

Аннотация: обнаружение движения для видеонаблюдения за движением AN-552 ADV611 ADV601LC ADV601 Вычислительная сложность ADSP-2185 ADSP-2181
Текст: Текст файла отсутствует


Оригинал
PDF Ан-552 ADV611 КАМЕРА обнаружение движения обнаружение движения для видео отслеживание движения Ан-552 ADV611 ADV601LC ADV601 ADSP-2185 вычислительная сложность ADSP-2181
2002 - CS6710

Аннотация: компенсатор движения по сумме абсолютных разностей mec 4.000 МГц CS6701 4001 Оценка положения перекрестных ссылок Шина AMBA AHB «Однопортовая RAM»
Текст: Текст файла недоступен


Оригинал
PDF CS6710 CS6710 DS6710 сумма абсолютных разностей компенсатор движения mec 4.000 МГц CS6701 4001 Перекрестная ссылка Оценка позиции Автобус AMBA AHB «Однопортовая RAM»
2010 - АН4070

Аннотация: MMA8451 an4071 MMA8451Q AN4072 25160AN MMA845 mma8452q MMA8453Q AN4075
Текст: Текст файла недоступен


Оригинал
PDF AN4070 MMA8451, AN4071.AN4070 MMA8451 an4071 MMA8451Q AN4072 25160AN MMA845 mma8452q MMA8453Q AN4075
1998 - трехфазный микрошаговый

Аннотация: MC50000 DK55 DK55420 MC55420 MC58000 MC58120 MC58220 MC58320 MC58420
Текст: Текст файла недоступен


Оригинал
PDF
1998 - зал "разметка s17"

Аннотация: датчик Холла 4-контактный датчик направления движения гибкого диска fpga TSM-125-01-L-DV регулирование положения сервомотора постоянного тока теория ПК 104 MC58000 MC55420 MC55000 j537
Текст: Текст файла отсутствует


Оригинал
PDF -PC / 104 Prodigy-PC / 104 зал "разметка s17" датчик холла 4-контактный гибкий диск обнаружение направления движения fpga ТСМ-125-01-Л-ДВ управление положением теория серводвигателя постоянного тока ПК 104 MC58000 MC55420 MC55000 j537
2008 - СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ

Аннотация: СХЕМА ДЕТЕКТОРА движения для света АКТИВНЫЙ ИНФРАКРАСНЫЙ ДЕТЕКТОР ДВИЖЕНИЯ ДЕТЕКТОР ДВИЖЕНИЯ Фотоэлемент СХЕМА ПИР-ДАТЧИКА ДАТЧИК ДВИЖЕНИЯ ДЕТЕКТОР ДЕТЕКТОР света СХЕМА ЦЕПИ Z8FS040ASB20SG ДЕТЕКТОР ДВИЖЕНИЯ нет текста ДИАГРАММА ДВИЖЕНИЯ 9 Текст ДИАГРАММА ДЕТЕКТОРА ДВИЖЕНИЯ 9044 pir


Оригинал
PDF ZEPIR0AAS01SBCG PS028402-1008 СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ СХЕМА ДЕТЕКТОРА движения для света АКТИВНЫЙ ИНФРАКРАСНЫЙ ДЕТЕКТОР ДВИЖЕНИЯ ДЕТЕКТОР ДВИЖЕНИЯ Фотоэлемент СХЕМА ПИР-ДАТЧИК ДАТЧИК ДВИЖЕНИЯ СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ Z8FS040ASB20SG ДЕТЕКТОР движения СХЕМА датчик движения пир ДЕТЕКТОР ДВИЖЕНИЯ
SFH 910

Реферат: СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ микросхема детектора движения QFP100-P-1420-0 TC90A30AF toshiba "нелинейный фильтр" HAP7 TA1221AF PD1530
Текст: Нет текста в файле


OCR сканирование
PDF TC90A30AF TC90A30AF QFP100-P-1420-0 575TYP SFH 910 СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ детектор движения ic toshiba "нелинейный фильтр" HAP7 TA1221AF PD1530
реле защиты

Аннотация: Текст аннотации недоступен
Текст: Текст файла отсутствует


Оригинал
PDF DIN18650-1 prEN16005) реле опекунов
EP1C20F400C7

Резюме: lwIP data image lcd px uart c code nios processor
Текст: текст файла отсутствует


Оригинал
PDF
2007 - Нет в наличии

Аннотация: Текст аннотации недоступен
Текст: Текст файла отсутствует


Оригинал
PDF TMC223 TMC223 QFN32
1999 - КАМЕРА обнаружения движения

Аннотация: СХЕМА ДЕТЕКТОРА движения dpcm AF SO5 модуль камеры af ECST AD10 dcp27 ЦЕПЬ ДЕТЕКТОРА движения ДИАГРАММА ДЕТЕКТОРА движения
Текст: Текст файла отсутствует


Оригинал
PDF KS7333 KS7333 КАМЕРА обнаружение движения СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ dpcm AF SO5 модуль камеры af ECST AD10 dcp27 ЦЕПЬ ДЕТЕКТОРА ДВИЖЕНИЯ ДЕТЕКТОР движения СХЕМА
1998 - MC905

Реферат: smd датчик холла датчик холла 4-контактный гибкий диск HAll EFFECT IC 3513 микрошаговый ic.72 блока микрошаговых резисторов AG1A MC58000 MC55000
Текст: Текст файла отсутствует


Оригинал
PDF
.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
