Способы подключения электросчетчиков к электросетям
По способу подключения к сети счетчики разделяют на 3 группы:
Счетчики непосредственного включения (прямого включения) – подключаются к сети напрямую, без измерительных трансформаторов.
Выпускаются однофазные и трехфазные модели, для сетей 0,4/0,23 кВ на токи до 100 А.
- Схема прямого подключения однофазного счетчика
- Схема прямого подключения трехфазного счетчика к сети TNS
- Схема прямого подключения трехфазного счетчика к сети TNС
Счетчики полукосвенного включения – подключаются к сети напрямую только обмотками напряжения, токовые обмотками подключаются через трансформаторы тока. Выпускаются только трехфазные модели (для электротранспорта существуют и однофазные) на напряжение 0,4 кВ. Величина измеряемого тока зависит от характеристик подключенных трансформаторов тока.
- Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)
- 8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку
- 10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку
- Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)
- 8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
- 10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
- Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)
- Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
Счетчики косвенного включения – подключаются к сети через трансформаторы тока и трансформаторы напряжения.
Выпускаются только трехфазные модели. Величина измеряемого тока и напряжения зависит от характеристик подключенных трансформаторов. Область применения – сети от 6 кВ и выше.
- Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)
- 8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку
- 10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку
Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.
Схемы прямого (непосредственного) подключения электросчетчиков
Схема прямого подключения однофазного электросчетчика
Схема прямого подключения трехфазного электросчетчика к сети TNS
Схема прямого подключения трехфазного электросчетчика к сети TNС
Схемы полукосвенного (трансформаторного) подключения электросчетчиков
Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)
8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку
10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку
Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)
8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)
Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
Схемы косвенного (трансформаторного) подключения электросчетчиков

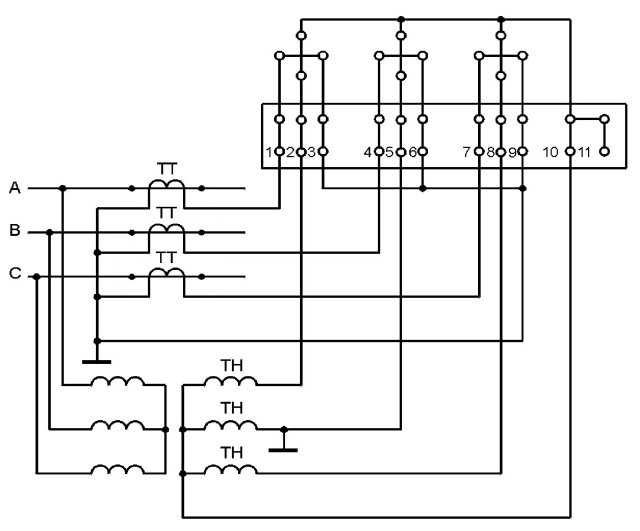

Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)
8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку
10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку
Учет в федеральных зданиях | Министерство энергетики
Федеральная программа управления энергетикой
В соответствии с Законом об энергетической политике от 2005 года Министерство энергетики США обязано разработать руководящие принципы для агентств по учету энергии (электроэнергии, природного газа и пара) и воды в своих федеральных зданиях.
Федеральная программа управления энергопотреблением (FEMP) помогает агентствам выполнять свои требования к счетчикам и предоставляет рекомендации, шаблоны, передовой опыт и многое другое.
Руководство по замеру
Федеральное руководство по учету (в соответствии с Законом об энергетике от 2020 г., раздел 1002(g)) Обновление от октября 2022 г. заменяет руководство от ноября 2014 г. Эта редакция включает следующие требования из Закона:
- Требование к учету воды : Описывает процесс, используемый агентствами для определения того, какие здания подходят для установки счетчиков воды, и как определить приоритеты этих зданий для установки счетчиков воды.
- Новые планы учета : Требует от агентств представления новых планов учета в течение 180 дней после публикации обновленного руководства.
Соответствующую информацию см.:
- Учет водных ресурсов
- Методы оценки для определения конечного потребления воды.
Оценка энергии и воды
Использование данных измерений для оценки энергии и воды объясняет законодательную базу для всесторонней оценки энергии и воды, описывает этапы типичного процесса оценки и связывает этапы оценки с методами графического анализа и общими вопросами оценки. Целевой аудиторией этого справочного документа являются менеджеры по энергетике и другие лица, которые плохо знакомы с использованием данных измерений для поддержки оценок и имеют ограниченный опыт анализа данных измерений.
Агентства могут использовать учебное пособие по анализу данных измерений FEMP, чтобы узнать о методах построения графиков, описанных в отчете, путем изучения данных измерений и лежащих в их основе расчетов. Для каждого метода графического анализа в рабочей тетради представлен соответствующий рабочий лист с пошаговыми инструкциями по созданию графика. Инструкции связывают шаги с конкретными таблицами данных и расчетами. На каждом рабочем листе также представлен пример использования, иллюстрирующий, как оценщик может использовать метод анализа, чтобы получить представление об энергетических или водных характеристиках объекта.
Системы управления энергетическими данными
Обзор коммерческого продукта системы управления данными об энергопотреблении содержит сравнительный обзор коммерчески доступных систем управления данными об энергопотреблении.
Этот отчет в сочетании с федеральными потребностями в анализе данных измерений и существующими инструментами помогает федеральным агентствам использовать данные счетчиков для достижения своих целей в области энергосбережения. Системы управления энергетическими данными включают в себя аппаратное обеспечение, программное обеспечение и системы связи, позволяющие собирать, хранить и анализировать данные об измерении энергии.
Шаблон плана внедрения измерений
Обновленный план внедрения системы учета электроэнергии агентства должен учитывать необходимые ресурсы и расставлять приоритеты по установке системы учета для «соответствующих» федеральных зданий в течение следующих пяти лет.
Ограниченность ресурсов может помешать установке современных счетчиков в каждом «соответствующем» федеральном здании в течение пятилетнего цикла планирования. Следовательно, агентства должны обеспечить дальнейший путь для оставшихся зданий после первых пяти лет.
Агентства могут использовать шаблон плана внедрения федерального учета в зданиях для разработки своих планов.
Лучшие практики измерения
Миссия FEMP напрямую связана с выполнением требований, изложенных в Законах об энергетической политике 1992 и 2005 годов и Законе об энергетической независимости и безопасности 2007 года, а также с практиками, присущими рациональному управлению федеральными финансовыми и кадровыми ресурсами. .
В связи с этим в марте 2015 года FEMP опубликовала «Передовые методы измерения: руководство по достижению эффективности использования коммунальных ресурсов». и идеи по разработке и внедрению эффективных программ учета.
Учебные цели этого руководства:
- Подчеркнуть преимущества использования данных измерений для выявления возможностей и внедрения экономически эффективных методов управления энергопотреблением и инвестиций
- Понять и уметь изложить ключевые элементы плана учета, включая расстановку приоритетов
- Проиллюстрировать способы использования данных измерений для определения возможностей экономии энергии и затрат
- Достичь высокого уровня понимания измерительных технологий, оборудования и приложений
- Описать методы и подходы к учету на уровне здания, на уровне распределения и на уровне конечного использования
- Объяснить варианты передачи данных для данных измерений.
В этом руководстве основное внимание уделяется предоставлению руководителям и специалистам по энергетике, воде и объектам информации, которая облегчает использование счетчиков для достижения потенциальной экономии и преимуществ.
Ключевые ресурсы
Федеральное руководство по учету
Обновленное руководство помогает агентствам интерпретировать рекомендации Министерства энергетики США по учету электроэнергии в федеральных зданиях.
Шаблонпомогает федеральным агентствам в создании планов внедрения федеральных систем учета в зданиях.
Информационные системы управления энергопотреблением
Помогает федеральным агентствам определить и внедрить EMIS, чтобы помочь им достичь своих целей по снижению затрат на энергию в зданиях и соблюдать федеральные законы и требования по энергоэффективности объектов.
Руководство содержит подробные сведения о стратегиях и измерениях систем энергоэффективности для высокопроизводительных вычислительных центров обработки данных Министерства энергетики США.
Рекомендуемый курс ФЭМП
Узнайте больше об измерении
На этом занятии показано, как извлекать полезные данные из интеллектуальных счетчиков и счетов за коммунальные услуги для определения действенных мер по повышению энергоэффективности.
ПОСМОТРЕТЬ БОЛЬШЕ
Нужна помощь?
Требуется руководство по управлению энергопотреблением? Не можете найти документ или инструмент? ФЭМП может помочь. Задайте ФЭМП вопрос.
Все, что вам нужно знать и многое другое
Измерение чистой энергии, также называемое измерением чистой энергии или NEM, представляет собой программу тарифов на коммунальные услуги, которая требует, чтобы ваша электрическая компания покупала избыточную солнечную энергию, производимую вашими солнечными панелями, по полной розничной цене электроэнергии.
Это означает, что когда ваша солнечная энергетическая система производит больше электроэнергии, чем нужно вашему дому, избыточная электроэнергия отправляется в энергосистему, и ваша коммунальная служба платит вам за это. Чистый учет — это то, что делает солнечные панели на крыше отличным способом сэкономить деньги! На самом деле, лучшие штаты для установки солнечных батарей — это не те, которые получают больше всего солнечного света, а те, в которых действуют лучшие правила сетевого учета.
Давайте подробнее рассмотрим, как чистые измерения могут легко вернуть деньги в ваш карман.
На этой странице
… Показать больше
Как работает сетевой счетчик?
Короче говоря, чистый учет дает вам кредит на возврат солнечной электроэнергии в сеть и компенсирует электроэнергию, которую вы берете у коммунальных предприятий в будущем, что дает вам полную экономическую ценность всей солнечной энергии, производимой вашими солнечными панелями.
Если ваша солнечная система имеет правильный размер, вы потенциально можете исключить все ваших ежемесячных затрат на электроэнергию.
Солнечные батареи производят больше всего электроэнергии в середине дня, когда светит солнце. Проблема в том, что в середине дня вы используете наименьшее количество электроэнергии. Таким образом, ваши панели производят гораздо больше электроэнергии, чем нужно вашему дому в то время.
Когда солнечные батареи производят больше электроэнергии, чем потребляет дом, избыточная выработка отправляется в сеть. Здесь в игру вступает чистое измерение. Когда система с чистым счетчиком отправляет солнечную энергию в сеть, ваш электрический счетчик вращается в обратном направлении, и ваша коммунальная служба применяет к вашему счету кредит на полную розничную стоимость электроэнергии.
Ночью, когда ваши солнечные батареи не работают, вы берете электроэнергию из сети, снова крутя счетчик электроэнергии. В конце расчетного периода коммунальное предприятие определяет, сколько электроэнергии вы отправили в сеть по сравнению с тем, сколько вы использовали для определения окончательного счета — отсюда и название «чистый учет».
Эксперт по солнечной энергии Уилл Уайт обсуждает чистые измерения в этом видео:
Переносятся ли кредиты чистых измерений из месяца в месяц?
Это зависит от коммунального предприятия, но большинство программ полного розничного чистого измерения позволяют переносить кредиты на энергию из месяца в месяц. Таким образом, если вы производите больше электроэнергии, чем использовали в течение месяца, избыточные чистые кредиты на счетчики могут быть использованы для компенсации электроэнергии, которую вы берете из сети в следующем месяце.
Обычно лишние кредиты появляются в летние месяцы, когда дни длинные и солнечные. Вы можете накопить эти летние кредиты, чтобы сократить счета за электричество в темные зимние месяцы.
То, как кредиты на самом деле могут переноситься из месяца в месяц, зависит от политики сверки вашей коммунальной службы, а также от того, как часто они выкупают кредиты, что вы обычно можете найти в их политике чистых измерений.
Каковы преимущества чистого измерения?
Экономия на счетах за коммунальные услуги
Самым большим преимуществом чистых измерений для домовладельцев, использующих солнечную энергию, является экономия на счетах за коммунальные услуги. Чистые измерения могут привести к экономии десятков тысяч долларов в течение всего срока службы вашей системы солнечных панелей.
Как мы уже говорили ранее, системы солнечных панелей могут быть спроектированы таким образом, чтобы компенсировать все затраты на использование энергии солнечными потребителями в течение платежного цикла. Тем не менее, большинство счетов за электроэнергию включают в себя некоторые фиксированные платежи, которые не могут быть устранены с помощью чистых счетчиков.
Более короткие периоды окупаемости
Области, которые предлагают полный розничный чистый учет, будут иметь гораздо более короткие периоды окупаемости, чем те, которые этого не делают.
Это связано с тем, что владельцы солнечных домов будут больше экономить на счетах за электроэнергию и, таким образом, быстрее окупать свои инвестиционные затраты.
Например, система солнечной энергии в Нью-Джерси будет иметь период окупаемости от 4 до 5 лет, в значительной степени благодаря чистому измерению. С другой стороны, окупаемость системы в Южной Дакоте может занять до 12 лет, потому что в штате нет чистых счетчиков.
Чистые измерения — не единственное, что влияет на период окупаемости вашей солнечной энергии. Такие вещи, как размер вашей фотоэлектрической системы, количество электроэнергии, которую вы используете, стоимость вашей установки, а также стимулы и скидки на солнечную энергию в вашем регионе, будут играть роль в том, сколько времени потребуется, чтобы окупить ваши солнечные панели.
Снижает нагрузку на электросеть
Солнечные батареи в жилых домах приносят большую пользу коммунальным службам (и их клиентам), поскольку они помогают снизить нагрузку на систему распределения электроэнергии.
Поскольку домовладельцы, работающие на солнечных батареях, не используют электроэнергию из сети, а вместо этого используют собственное электричество, меньше людей получают электроэнергию напрямую из сети.
Кроме того, когда солнечная система отправляет избыточную энергию в сеть, эта электроэнергия используется другими потребителями коммунальных услуг, не использующими солнечную энергию, чтобы они могли удовлетворить свои собственные потребности в энергии. Это занимает даже далее сброс давления коммунальных электростанций.
Уменьшение нагрузки на электросеть особенно важно сейчас в таких местах, как Калифорния, поскольку жара становится все более распространенным явлением, а коммунальные предприятия не могут удовлетворить потребности в энергии.
Нетто-измерение технически обязательно в 38 штатах и Вашингтоне, округ Колумбия. Из всех 50 штатов 28 требуют полного розничного нетто-измерения, а 18 предлагают какую-либо альтернативную программу нетто-измерения или тариф.
Кроме того, некоторые крупные коммунальные компании в Айдахо и Техасе предлагают чистые измерения своим бытовым потребителям солнечной энергии, даже если они не уполномочены делать это.
Южная Дакота и Теннесси — единственные штаты , в которых нет каких – либо правил нетто учета или альтернативных правил нетто измерений . Но эти государства могут быть недолго одинокими. По всей территории США коммунальные компании борются за сокращение программ чистых измерений, чтобы сократить сбережения бытовых потребителей от солнечной энергии и увеличить прибыль компаний. Коммунальные службы добились успеха в таких штатах, как Луизиана и Южная Каролина, а изменения в счетчиках электроэнергии запланированы даже в Калифорнии, самом благоприятном для использования солнечной энергии штате.
Вы также можете узнать конкретную информацию о программах в вашем регионе, выбрав свой штат в таблице ниже, в которой показаны каждый штат и различные типы чистых измерений по состоянию на январь 2023 года:
*Основные коммунальные предприятия, принадлежащие инвесторам, в этих штаты предлагают некоторую форму чистого измерения, хотя нет государственного мандата, требующего от них этого.
Мы рекомендуем проконсультироваться с местными установщиками солнечных батарей для получения самой точной и актуальной информации о чистых измерениях в вашем районе, поскольку правила постоянно меняются и могут различаться в зависимости от коммунальных услуг.
Переходите на солнечную энергию сейчас, пока нетто-счетчик все еще доступен для лучшей экономии
Будем честными – лучшие дни чистого учета остались позади. И будущее чистого учета не выглядит хорошим. Несмотря на то, что чистые измерения являются движущей силой солнечной промышленности, они подвергаются нападкам со стороны жадных электроэнергетических компаний, стремящихся сохранить свою прибыль.
Чтобы гарантировать максимальную экономию за счет чистых измерений, вам следует как можно раньше подумать о переходе на солнечную энергию. Если вы подождете, вы рискуете, что ваша утилита отключит программу, а это значит, что вы сэкономите меньше в долгосрочной перспективе.
Вы можете узнать больше о том, сколько солнечных панелей могут сэкономить на счетах за электроэнергию, используя наш калькулятор солнечных панелей. Используя информацию от установщиков в вашем регионе, мы можем предоставить вам индивидуальную оценку для вашего конкретного дома не только ваших сбережений от солнечной энергии, но и того, сколько будет стоить солнечная установка, чтобы вы могли определить, является ли солнечная энергия выгодной инвестицией для вашего дома. .
Основные выводы
- Чистый учет — это структура тарифов на коммунальные услуги, которая позволяет вам продавать лишнюю солнечную электроэнергию, которая не используется вашим домом, обратно в сеть.
- Самыми большими преимуществами чистых измерений для домовладельцев являются увеличение экономии на счетах за коммунальные услуги и более короткий период окупаемости солнечной энергии.
- Несмотря на то, что это является причиной того, что солнечная энергия является такой большой инвестицией, коммунальные компании сокращают программы чистых измерений по всей территории Соединенных Штатов, выбирая сейчас время для установки солнечных панелей, чтобы вы могли сэкономить больше всего.
