Как работает умный дом - схема, принцип работы системы умный дом

Система «умный дом» представляет собой интегрированное устройство управления всеми сетями инженерии.  Благодаря современным технологиям, при помощи которых создаются инженерные системы, можно объединить их при помощи единого центра управления. Если вы не знаете, как сделать «умный дом» своими руками и настроить его работу максимально эффективным образом, можно ознакомиться с подробным описанием особенностей функционирования системы с помощью выложенных в интернете инструкций и видео.

Преимущества использования беспроводных технологий для системы «умный дом»

К основным преимуществам использования системы «умный дом» можно отнести следующие:

  • небольшое время установки и отладки схемы - при создании системы не нужно прокладывать провода, за счет этого снижается стоимость расходных материалов и работы
  • минимальные повреждения отделки квартиры - использование беспроводных технологий позволяет практически полностью исключить монтажно-строительные работы
  • «умный дом» работает при установке датчиков в любых точках
    - данная особенность позволяет получать наиболее точные показатели состояния каждого объекта
  • гибкость конфигурации сети - благодаря отсутствию проводов нет привязки объектов интерьера и рабочих групп к определенному месту
  • простота увеличения системы - монтаж новых сенсорных датчиков не влечет за собой глобальных изменений в интерьере
  • мобильность системы - систему «умный дом» можно легко демонтировать и перенести на другой объект, например, в случае переезда
  • высокая скорость работы и защита данных - современные беспроводные технологии имеют более защищенные протоколы, а скорость их работы очень высокая

Это лишь основные достоинства системы «умный дом», к которым можно также отнести удобство использования, высокий имиджевый уровень, возможность следить за происходящим даже в момент отсутствия (при помощи видео, снятого камерами).

По какой схеме работает система «умный дом»

Структура «умного дома» достаточно проста, но при этом она позволяет охватить максимальное количество необходимых объектов (используются датчики и камеры для съемки видео). Чтобы эффективно обустроить «умный дом», схема должна выглядеть таким образом:

  • управление светом и электронагрузками
  • климатический контроль (отопительная и вентиляционная система, система кондиционирования)
  • безопасность (система наблюдения при помощи видео, снятого на камеры, техническая и пожарная безопасность, охранная сигнализация)
  • электроприводы (управление воротами, жалюзи, прочим автоматическим оборудованием)
  • система развлечений (видео, аудио)
  • погода и полив растений

Наиболее востребованным у потребителей является блок управления светом и электрическими нагрузками. Данная функция позволяет не только отключать освещение во всех помещениях одновременно, но и приводить уровень освещенности к необходимому значению (минимум, средний, максимум).

Контроль над климатической обстановкой в жилье позволяет получить необходимую температуру, единожды настроив систему. В дальнейшем «умный дом» самостоятельно будет регулировать работу подсистем инженерии для создания благоприятного микроклимата.

Охранная сигнализация предполагает защиту от проникновения на придомовую территорию, а также непосредственно в сам дом через окна и двери. Чтобы данная система функционировала более отлаженно, по всему периметру устанавливают камеры, которые круглосуточно осуществляют запись видео. Система развлечений предполагает просмотр видео в оборудованных комнатах, а также прослушивание любимых аудио во всех помещениях жилья.

Для чего стоит установить метеостанцию

Для контроля над погодой и поливом растений, необходимо установить метеостанцию локального характера, которая будет информировать жильцов о таких показателях:

  • температурные изменения
  • уровень влажности
  • сила и направление ветра
  • осадки

Если уровень выпавших осадков ниже нормативного значения, «умный дом» сможет включить систему полива.

Как правильно создать «умный дом» своими руками

Что можно получить, если знать, как сделать «умный дом» своими руками:

  • сбалансированное функционирование всех интегрированных устройств
  • детальное протоколирование всего происходящего
  • мониторинг работы каждого устройства отдельно, а также системы в целом
  • сокращение времени реагирования системы на изменения, а также подробный анализ происходящего
  • предотвращение аварийных ситуаций, а также работы по ликвидации последствий
  • надежная обратная связь «умного дома» с жильцами
  • простота управления

Для установки системы «умный дом» можно приобрести ее уже в готовом виде или ознакомиться с инструкциями, расположенными в интернете (видео, текстовые), в которых расписано, как сделать «умный дом» своими руками.

Как выполняется работа по установке

Что необходимо сделать для создания системы «умный дом» своими руками:

  • оборудовать сервер
  • настроить веб-сервер
  • организовать компьютерное видеонаблюдение для повышения уровня безопасности
  • подключить охранные аналоговые веб-камеры и систему сигнализации
  • настроить интернет-соединение
  • смонтировать сеть при помощи подключенных датчиков и прочих исполнительных устройств
  • подключить температурные датчики и систему освещения
  • создать управление отопительной системой
  • подключить все инженерные сети к единой системе «умный дом»

Прежде чем приступить к созданию «умного дома», необходимо выбрать центральный блок управления (желательно компьютер). Данное устройство поможет обеспечить универсальность и простоту использования системы. При помощи компьютера можно выполнять большое количество разноплановых задач в пределах одной системы, а также мелких подсистем. Благодаря развитости современного оборудования, а также оснащения его наиболее распространенными протоколами, интеграция подсистем в единую систему «умный дом» становится очень простой.

После того как вы определились с устройством управления, необходимо подключить к нему камеры, обеспечивающие запись видео для повышения безопасности жильцов. После таких процедур подключиться к видеонаблюдению можно при помощи удаленного рабочего стола, даже не находясь дома. Помимо камер, необходимо подключить сигнализацию и специальные датчики.

Также к серверу можно подключить 1-wire датчики, при помощи которых можно автоматизировать включение и отключение придомового освещения в зависимости от климатических особенностей; полученную информацию можно использовать для контроля температурного режима внутри квартиры или дома.

Умный дом своими руками - схема, пульты управления, на базе пк, пошаговая инструкция, особенности установки в квартире, на даче и в других п

Высокие технологии перестают быть чем-то недоступным, принадлежащим только учёным в их лабораториях. Они входят в быт человека всё плотнее, обеспечивают уют и комфорт. Одним из наглядных примеров, ранее встречавшихся только в фантастических романах, является система «умный дом», позволяющая снять с владельца массу забот: автоматизировать управление всеми коммуникациями, снизить расходы на отопление и электроснабжение, увеличить удобство и безопасность жилища. В реальности это компьютерная технология, логичная и понятная всем желающим разобраться в её устройстве, позволяющая создать эту систему своими руками.

Что такое «умный дом»

Это высокотехнологичная система автоматизации, управляющая всеми системами, инженерными коммуникациями или устройствами жилого помещения. Проще говоря, это процессор, осуществляющий надзор и согласование работы всех подключённых к нему устройств.

Большинство проблем, возникающих перед жителями, происходит из-за недостатка внимания, проявленного к тому или иному коммуникационному узлу или подсистеме. Отопление, водоснабжение, электрические сети дома — все эти группы оборудования периодически выходят из строя вследствие не обнаруженных вовремя мелких неисправностей, понемногу выросших до размеров серьёзной проблемы. Комплекс же осуществляет постоянный контроль за функционированием коммуникаций, вовремя предупреждает о возникающих угрозах или возможных неисправностях.

Структура комплекса рассчитана на максимальное удобство для пользователя, например, есть возможность управлять всей системой с помощью смартфона

Благодаря этой технологии становится возможным запрограммировать время включения или отключения того или иного узла, переход с одного режима работы на другой. Например, организовать ежедневное включение/отключение уличного освещения, увеличение или снижение температуры в отопительной системе в зависимости от погодных условий.

Появляется возможность управлять электронными устройствами всего дома при помощи одного пульта, позволяющего включить ДВД-диск в гостиной, но смотреть его по телевизору, установленному на кухне, если так удобнее владельцу.

Возможности такой системы велики и зависят только от видов и вариантов реализации.

Виды

Существует множество разновидностей комплекса, каждая со своими плюсами и минусами, которые удобней всего рассмотреть в таблице.

Разновидности системы Особенности Достоинства Сложности
Проводные работают напрямую, передавая сигналы с датчиков контроля на блок управления или на исполнительные устройства по проводам, проложенным в доме
  • быстрота отклика проводных устройств;
  • нет риска перегрузки передающей шины разными командами, то есть «зависаний» и сбоев в работе.
  • сложная установка, требует времени и трудозатрат;
  • необходимость монтажа во время строительства, для готовых домов неприемлемы
Беспроводные связь исполнительных механизмов и подсистем управления осуществляется по теле- и радиокоммуникациям нет необходимости в прокладке проводов, что существенно ускоряет процесс установки, исключает вмешательство в конструкцию или нарушение итоговой отделки дома
  • необходимость частой замены батареек в элементах управления;
  • связь с базой по радио несколько ограничивает функциональные возможности.
Централизованные комплексы позволяют осуществлять полный контроль за состоянием и режимом работы всех коммуникаций дома с единого управляющего блока -процессора с большим количеством разъёмов для подключения техники и устройств способен согласовать и объединить все задействованные элементы помещения высокая степень зависимости работы от способностей и качества программы, установленной в процессор
Децентрализованные комплексы представляют собой набор независимых друг от друга микропроцессоров возможность минимизировать последствия отказа отдельного узла большое количество отдельных управляющих элементов, что иногда создаёт путаницу и усложняет процесс наладки или настройки
Оборудование
с открытым протоколом
управляющие команды, используемые в системе, используются многими производителями позволяет присоединять устройства от различных производителей, которые смогут быть опознаны процессором и работать под его управлением возможна необходимость частичной адаптации элементов друг под друга
Комплекты с закрытым протоколом управление производится на собственном языке, разработанном производителем, и допускает использование только соответствующих устройств или приборов имеет высокую степень соответствия всех узлов и элементов не допускает подключения посторонних устройств — они не будут опознаны системой и не смогут работать в связке с ней

Разработка новых, усовершенствованных видов этой технологии происходит непрерывно. Постоянно появляются обновлённые или созданные заново варианты программного или конструктивного решения, способные выполнять более сложные и ответственные задачи.

Преимущества и недостатки

«Умный дом» — сложная и многофункциональная система, несомненно обладающая рядом достоинств:

  • Возможность установить в помещении и настроить по собственным параметрам любой её вид, от безопасности до водоснабжения или отопления.
  • С первых дней функционирования этот комплекс позволяет экономить до 30% расходов на содержание дома.
  • Высокий уровень комфорта.
  • Возможность использовать эту систему не только как управляющего, но и как источник развлечения.

В рамках этой технологии можно настраивать не только работу аудио- и видеотехники, но и, например, температуру воды в бассейне

Однако с ней связаны и не самые приятные моменты:

  • Высокая стоимость. Это основная проблема, ограничивающая распространение технологии. Расходы на приобретение и монтаж слишком высоки, а выход из строя некоторых узлов системы иногда не подлежит восстановлению по причине неподъёмных цен.
  • Сложность прокладки проводов для системы. Эта процедура является весьма трудоёмкой, доступна только на этапе строительства (внутренней отделки). Если заменить систему на беспроводной вариант, её стоимость мгновенно увеличивается в несколько раз.
  • Необходимость иметь отдельное помещение или пространство для установки оборудования. Для небольшого жилища этот момент становится не менее проблематичным, чем остальные. Понадобится резервный источник питания, стабилизаторы напряжения, защищающие узлы с блоком управления от перепадов напряжения. Все это необходимо где-то установить, обслуживать или ремонтировать.

Несмотря на существующие сложности, установка этой системы становится все более востребованной и распространённой.

Подготовительные работы перед монтажом своими руками

Прежде чем приступить к непосредственной установке системы, необходимо произвести некоторые подготовительные работы:

  1. Выбрать определённый тип, доступный по техническим и финансовым позициям.
  2. Создать подробный проект, рабочий чертёж всей системы.
  3. Обследовать дом и оценить состояние коммуникаций, их готовность к установке элементов управления и датчиков контроля.
  4. Определить наиболее удобное место для монтажа, установки и расположения основных узлов и элементов комплекса.

Некоторые разновидности системы нуждаются в наличии компьютера, на котором устанавливаются необходимые программы, создаётся сайт дома, отображающий схему системы и основные элементы управления. Настройка и регулировка такого комплекса производится с пк, планшета или смартфона.

Подобное расположение иконок, отвечающих каждая за свой «участок», делает управление системой значительно проще

Выполнение подготовки требует чёткого понимания принципов работы, конфигурации, особенностей или устройства выбранного комплекса. Если познаний не хватает, придётся ознакомиться с устройством системы и получить необходимую информацию или отказаться от затеи организовать настолько сложный комплекс, задействуя только свои руки и голову, и обратиться за помощью к специалистам.

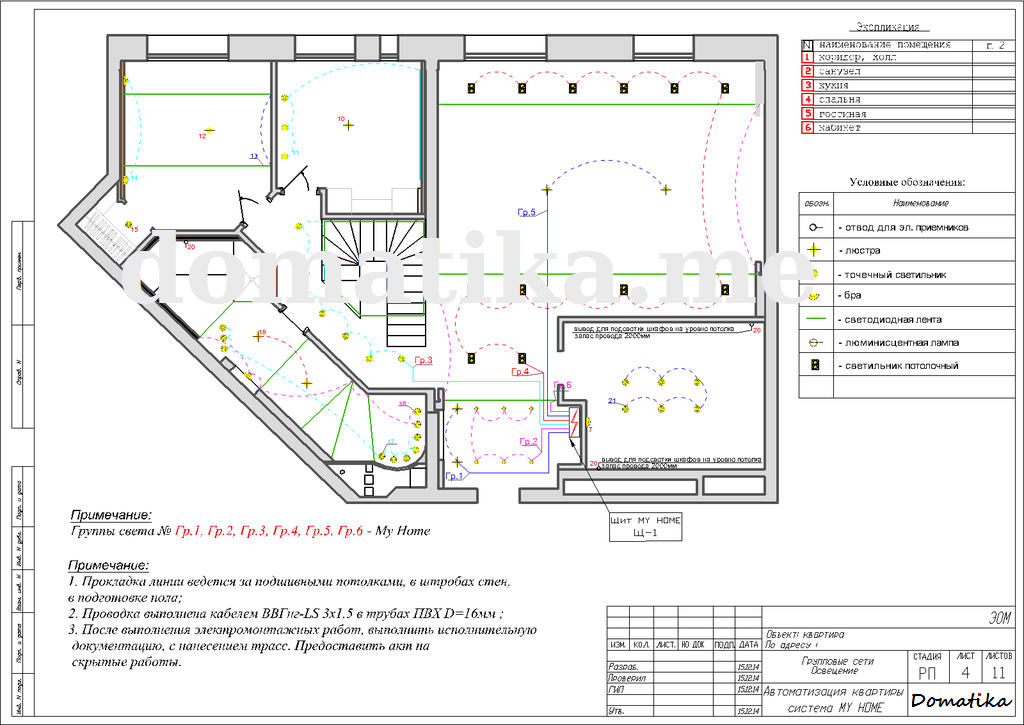

Схема «умного дома»

Перед началом работ по установке необходимо составить схему, позволяющую определить все точки монтажа, способы соединения, коммуникации и контроля за элементами.

Схема комплекса включает в себя множество элементов, например, камеры, видеосервер, датчики исполнители

Схематическое изображение позволяет наглядно представить себе конфигурацию, принцип действия системы, определить наиболее ответственные её узлы и участки. Она состоит из трёх основных групп элементов:

  • Датчики. Они являются «органами чувств» системы, сигнализирующими об изменениях или обнаруженных нарушениях.
  • Исполнительные элементы, механизмы. Эти устройства осуществляют непосредственное воздействие на коммуникации, изменяют режим работы, переключение или регулировку.
  • Приборы управления, контроллеры, серверы. Это центральная часть системы, производящая контроль, выполняющая установленные программы и управляющая её функционированием.

Это поможет наглядно представить себе конфигурацию, обнаружить допущенные ошибки, составить спецификацию на состав системы.

Пошаговая инструкция по изготовлению

Для сборки системы своими руками лучше всего приобрести готовый набор, соответствующий потребностям и возможностям дома или квартиры. Порядок монтажных работ подробно изложен в руководстве пользователя, с которым необходимо внимательно ознакомиться перед началом работ и постоянно сверяться во время практических действий.

Процесс установки комплекса состоит в подключении к центральному процессору исполнительных элементов и датчиков. Порядок действий следующий:

  1. Установка датчиков контроля.
  2. Монтаж исполнительных элементов — сервомоторов, переключателей, кранов и т.д.
  3. Подключение устройств к соответствующим разъёмам платы процессора.

После завершения монтажа производится пробный запуск, настройка системы.

Для некоторых подсистем разрабатываются отдельные небольшие схемы

Рекомендуется начинать с простейших функций и постепенно переходить к более сложным операциям. Сразу программировать многоступенчатые режимы работы не следует, сначала надо отрегулировать, настроить систему при помощи элементарных действий.

Особенности установки в коттедже и квартире

Состав и конфигурация комплекса в значительной степени привязана к типу или размерам помещения.

  • Для частного дома, коттеджа или дачи актуальны подсистемы отопления, водо- и электроснабжения, которые нередко используются в автономном режиме.
  • Для квартиры, подключённой к централизованным сетям, управление этими элементами сводится к своевременному включению или отключению. Нередко эти элементы вообще не включаются в состав системы.

Количество исполнительных механизмов, задействованных в комплексе, возрастает с увеличением автономности жилища. Чем меньше зависимость от сетевых или прочих ресурсов, поставляемых со стороны, тем больше наполненность комплекса управления, выше его ответственность и значимость для жизнеобеспечения жилища.

Элементы управления: голосовые и ручные

Существует две группы этих элементов:

  • Беспроводные. Используют для связи теле- или радиотехнологии.
  • Проводные. Присоединяются посредством специального кабеля (иногда — с помощью обычной витой пары), имеют быстрый отклик на команды, высокую степень надёжности.

Управление функциями системы может производиться с разных устройств:

  • Пульт управления.
  • Панели управления.
  • Блок управления, щит — все эти три вида подразумевают использование кнопок или сенсорного экрана.
  • Планшет, смартфон, пк — здесь можно задействовать и голосовой способ.

Пульты относятся к беспроводным устройствам и в основном применяются на комплексах с закрытым кодом. Панели управления имеют стационарный тип установки, обычно оборудуются сенсорным экраном.

По желанию заказчика может устанавливаться стационарная система корректировки работы комплекса

Способ коммуникации с исполнительными элементами одинаков для всех видов устройств, поскольку в конечном счёте команды приходят на процессор, который передаёт их определённому механизму.

Монтаж системы «умного дома» доступен подготовленным людям, представляющим себе принципы и особенности устройства комплекса. Неуверенность в своих силах, непонимание каких-либо моментов являются основаниями для обращения к специалистам. Ошибки, допущенные при монтаже этого сложного комплекса на даче или в квартире, могут вызвать серьёзные последствия, поэтому надо реально оценивать свои возможности, чтобы созданная система могла принести лишь дополнительный комфорт.

Монтаж умного дома по шагам

Содержание статьи:

Продолжаем работу над схемой управления Умным домом на примере системы, работающей по протоколу Х10. В нашем случае это централизованный умный дом, имеющий главный управляющий модуль, который контролирует все приборы-исполнители. После того, как вопрос с выбором контроллера решен, можно переходить к следующим действиям. Теперь расскажем о том, как осуществляется монтаж умного дома

Шаг 1 Выбор оборудования

Х10 – многофункциональная технология, позволяющая решать самые разнообразные проблемы домашней автоматизации. С ее помощью можно включать/выключать сигнализацию, освещение и другие модули, менять яркость светового потока, управлять любыми электрическим приборами.

Определившись с желаемым функционалом устройств, приступаем к выбору необходимого оборудования, поддерживающего Х10. Это могут быть:

  • Пульты ДУ. Предназначены для управления приборами на Х10 по радио или ИК-каналам. Выпускаются практичные модели для одновременного управления видео/аудиоаппаратурой и устройствами Х10.
  • Модули-исполнители. Получают команды от главного контроллера и выполняют их. Каждому из модулей присваивается адрес, в котором обозначается код прибора и код дома. Если одинаковые адреса имеют несколько модулей, это означает, что они будут действовать синхронно.
  • Трансиверы. Устройства-преобразователи. Получают сигнал от дистанционного пульта, преобразуют его в формат Х10, после чего передают по электросети подключенным модулям.
  • Ретрансляторы и усилители. Повышают надежность работы сети Х10 и улучшают качество передающегося по ней сигнала. Могут использоваться еще и фильтры, подавляющие электромагнитные помехи.
  • Приборы-измерители затухания сигнала Х10.

Помимо этого в системе могут присутствовать так называемые вспомогательные устройства, которые не принимают и не передают сигналы стандарта Х10. Это разнообразные детекторы движения, открытия/закрытия и т.п. Датчики отправляют информацию по ИК-каналам на трансиверы, откуда они по сети Х10 отправляются к модулям системы.

Шаг 2 Построение общей схемы

Функционал будущего Умного дома описан, оборудование подготовлено, осталось составить общую схему его работы. Это достаточно сложный этап, требующий специальных знаний. Если система совсем простая, могут подойти схемы, которые предлагает производитель оборудования. Для более сложных комплексов схему придется составлять самостоятельно, опираясь только на свои знания и опыт.

Можно попытаться найти в интернете аналог от одного из народных умельцев. Такого материала много на форумах, посвященных обсуждению системы Умный дом. Дополнительный плюс такого решения – схема уже проверена на практике пользователем, предлагающим свой вариант укладки и сопряжения автоматизированных коммуникаций. По окончанию построения схемы нужно проверить ее работоспособность.

Особое внимание стоит обратить на помехозащищенность сети, иначе даже работоспособная схема будет сбоить, и функционировать некорректно. В качестве потенциальных источников помех могут выступать:

  • Электромоторы, которые присутствуют в холодильниках, насосах и другой технике.
  • Импульсные блоки питания оргтехники, компьютеров.
  • ЭПРА или электронные пуско-регулирующие аппараты для люминесцентных ламп.
  • Энергосберегающие и низковольтные галогеновые лампы.
  • Помехи, проникающие извне.

Если подобное оборудование присутствует в доме, следует позаботиться о мерах по устранению помех. Это может быть подключение «шумящих» устройств и приборов Х10 к разным фазам электрической цепи  многофазного типа. Использование специальных сетевых фильтров на участках подключений «проблемного» оборудования и на входе электрической сети в дом. Как вариант, можно заменить «шумящие» приборы на модели, не издающие помех.

Шаг 3 Монтаж

Большой плюс технологии Х10 заключен в том, что не требуется прокладка новых кабелей. Для ее работы вполне достаточно ранее проложенных силовых сетей. Поэтому монтаж модулей достаточно прост и проводится в точном соответствии с инструкцией производителя. К примеру, исполнительный модуль LM15S выполнен в виде лампового патрона. Он просто вкручивается как стандартная лампа накаливания.

В процессе монтажа крайне важно обеспечить два момента, влияющих на общую работоспособность системы:

  • Выполнить надежную защиту приборов Х10 и электрических цепей от возможного воздействия токов короткого замыкания, перенапряжения и перегрузки.
  • Обеспечить полноценное межфазное прохождение импульса-сигнала Х10, в случае, если используется многофазная схема электропитания.

По окончании монтажа проводится настройка системы, при необходимости программирование некоторых ее элементов и в заключении проверка общей работоспособности.

Умный дом – не только комфортная, но и достаточно сложная технология. Особенно, если выполняется самостоятельно и «с нуля». Здесь обязательно потребуются специальные знания и опыт работы с электричеством, электроникой и навыки программирования. Если этого нет, оптимальным вариантом станет покупка так называемого «коробочного» решения, которое чрезвычайно просто в установке и эксплуатации, правда, при этом имеет небольшой набор функций.

Читайте также:

Умный дом — что это такое: типы и виды систем оборудования

Схема управления умным домом: проектирование и выбор контроллера

Лучшие модели «Умного Дома» из Китая: обзор второй

с чего начать и когда проектировать самостоятельно

Перед тем, как сделать проект умного дома, необходимо тщательно взвесить свои технические навыки и финансовые возможности. Система контроля безопасности, микроклимата и управления бытовыми приборами рассчитана на десятки лет эксплуатации. Ошибки, допущенные при планировке размещения составляющих, влекут трудоемкую переделку и дополнительные затраты. В большинстве случаев, целесообразно воспользоваться услугами профессиональных инженеров. Однако при определенных условиях спроектировать и создать умный дом возможно самостоятельно.

Когда начать проектировать системы умного дома

Проект по технологии умный дом – залог комфорта и безупречной работы далеко не дешевого оборудования. В идеальном варианте, к планировке необходимо приступать до проведения капитального ремонта или в процессе строительства частного дома. Создание умного дома подразумевает дополнительную электропроводку, размещение датчиков, выключателей и исполнительных устройств, что вызывает необходимость в строительных работах.

Почему лучше внедрять в проект до ремонта

В процессе создания умного дома приходится сталкиваться с массой проблем, таких как:

  • Частичная или полная замена электропроводки.
  • Внесение изменений в системы тепло- и водоснабжения.
  • Модернизация окон и дверей и пр.

Подобные изменения при сделанном  ремонте в лучшем случае негативно отразятся на внешнем облике жилища, а в худшем – потребуют капитального обновления помещений.

Работы, связанные с размещением элементов умного дома, требуют определенного времени. Что также отрицательно сказывается на комфорте жильцов.

Беспроводный вариант несколько упрощает процесс. Однако и он нуждается в монтаже дополнительной электропроводки и установки дополнительных элементов.

В новой квартире

Внедрение системы умного дома в квартире и частном доме имеет ряд отличий, которые затрагивают архитектурно-строительные и эксплуатационные особенности форм жилой недвижимости.

Помещения в многоквартирных зданиях взаимосвязаны друг с другом, как стенами, так и инженерными коммуникациями. Прорыв водопровода или короткое замыкание в одной из квартир грозит неприятностями жильцам всего дома, что при проектировании системы умного дома требует введения соответствующих модулей безопасности, таких как:

При централизованном отоплении, кондиционировании, вентиляции функция климат-контроля ы «умной квартире» теряет целесообразность. В то же время возникает необходимость в резервных источниках электропитания и теплоснабжения, что связано с соответствующими трудностями и дополнительными расходами.

«Умная квартира» не нуждается в массовом размещении камер видеонаблюдения. Достаточно видеоглазка или одной видеокамеры, расположенной на лестничной площадке.

В частном доме

Частный «умный дом» предполагает более широкие возможности, однако требует большее число датчиков и модулей. Системы безопасности подразумевают охват большего, чем в квартире пространства. К открыванию входных дверей прибавляется контроль въездных и гаражных ворот. В отличие от квартир, создание резервных источников питания в частных домовладениях не создают проблем и не вызывают нареканий со стороны коммунальных служб.

Практически любой бытовой электроприбор превращается в «умный» путем его сопряжения с соответствующим шлюзом.

Проблемы внедрения систем в обжитом помещении

Строительство умных домов в обжитом помещении затруднено существующими коммуникациями и предметами интерьера. Если перемещение мебели не считается серьезной проблемой, то прокладка новых электрокабелей, установка кондиционеров и обогревателей превратит обжитое помещение в стройку и в дальнейшем сведется к очередному капитальному ремонту.

Схемы и эскизы для внедрения системы самостоятельно

Когда начинают проектировать умный дом, прежде всего, замеряют помещения и придомовую территорию, на которую будет распространяться контроль системы (Рис. 1).

Рис. 1

На данном этапе можно воспользоваться планом, закрепленном в документации на недвижимость. В случае предполагаемой перепланировки в схеме делаются соответствующие пометки.

Затем составляется план помещения с нанесением мебели и предметов интерьера (Рис. 2).

Рис. 2

На следующем плане отмечается расположение выключателей, розеток и осветительных приборов (Рис. 3).

Рис. 3

Одним из важных пунктов проектирования умного дома является планировка кабельных трасс (Рис. 4).

Рис. 4

Проект завершается расчетом щитов и шкафов, содержащих элементы питания и управления.

При проектировании разводки, необходимо тщательно рассчитать предполагаемую мощность электроприборов и сделать ее с двадцатипроцентным запасом.

Что учесть перед монтажом: рекомендации инженеров

Прежде чем создавать умный дом в новой квартире, необходимо определиться в его целесообразности и учесть возможности, как собственные, так и диктуемые окружающей обстановкой. Перед проектированием рассматриваются следующие вопросы:

  1. Тип системы. Проводная или беспроводная. Первая целесообразна, если жилье находится в стадии ремонта или строительства. Вторая рекомендуется, когда «умный дом» внедряется в уже обжитом помещении. По сравнению с проводным вариантом инсталляция беспроводной системы не требует много времени и не нарушает целостности существующего ремонта.
  2. Сетевой протокол. Седи существующих на рынке технологий, наиболее популярными считаются: Wi-Fi, Bluetooth Low Energy Thread, ZigBee, Z-Wave. Немаловажное значение имеет защищенность. На основании протокола подбирается соответствующий хаб (контроллер), датчики и исполнительные устройства.
  3. Пользователи. В системах «умный дом» используются новейшие технологии, которые в понимании доступны далеко не каждому. При внедрении системы необходимо учесть, что в числе пользователей окажутся гости или люди, мало сведущие в последних достижениях научной жизни. Желательно, чтобы дистанционное управление дублировалось стандартными выключателями и привычными для большинства системами управлениями.
  4. Возможности. Обязательным условием создания умного дома является оптимальный расчет его возможностей, т. е. количество управляемых устройств и сложность функций. Управление может сводиться к банальному включению и отключению освещения и бытовых приборов, либо усложняться контролем микро-климата, переключением каналов телевизора, программированием активации тех или иных девайсов. Недостаточное количество функций, в дальнейшем требует дополнительных работ и расходов. Слишком навороченные системы используются частично, что в результате оказывается бесполезным вложением средств.

Одним из важнейших пунктов, с чего начать создание автоматизацию жилища, является составление поэтапного плана. На его основании оценивается масштаб работ, подвергается мониторингу существующая электропроводка и другие коммуникации. Планировка позволяет избежать ошибок с функциональностью оборудования и размещением контролируемых устройств.

Главные отличия проводной системы от беспроводной

О достоинствах и недостатках проводных и беспроводных систем «Умного дома» можно судить по данным, представленным в таблицах №1 и №2.

Таб. №1.

Проводные
ПлюсыМинусы
Не ограничены по дальностиТрудоемкий монтаж
Высокая скорость обратной связи
Высокая пропускная способность
Защищенность от взлома

Таб. №2.

Беспроводные
ПлюсыМинусы
Мобильность, возможность расширения без нарушения существующего ремонтаОграниченность функционала
Небольшая дальность связи между контролирующими и исполнительными устройствами
Высокий риск вмешательства извне
Затруднения с подбором совместимых устройств.

Несмотря на недостатки, беспроводный вариант пользуется большей популярностью, особенно в квартирном исполнении. Благодаря совершенствованию технологий, его минусы постепенно сводятся на нет.

Причины внедрять готовые системы

Умный дом может быть создан компоновкой отдельных элементов, либо с помощью готовой системы. Первый вариант обойдется сравнительно недорого, однако самостоятельный подбор деталей может вызвать проблемы с их сопряжением.

Готовая система, хотя и окажется дороже, избавит от поиска совместимых устройств и ошибок, связанных с их соединением. При полной комплектации, единственной заботой пользователя остается разводка кабелей. Соединение устройств и организация питания.

Из представленных на рынке готовых систем умного дома наиболее популярными считаются:

  • Xiaomi Smart Home Suite. Простейший вариант. Состоит из хаба, контроллера, датчиков движения и универсальной кнопки. Работает с устройствами Xiaomi, совместима с девайсами других производителей.

  • Google Home. Полная версия умного дома, где главная роль отводится смарт-колонке. Для управления исполнительными применяются гаджеты, пульт и голосовые команды.

  • Arduino. Заинтересует любителей покопаться в электронике и поэкспериментировать. Представлена своеобразным конструктором, предполагающим создание различных вариантов умного дома.
  • Яндекс.

Причины не экономить

С популяризацией умного дома, на рынке появляются новые системы известных производителей, а также оборудование, изготовленное «кустарным» способом. В первом случае, гарантией работоспособности устройств является имя компании, которая учла все возможные нюансы. При желании сэкономить, приобретая систему сомнительного происхождения, возможны проблемы с работоспособностью отдельных элементов, сложности с подключением и совместимостью устройств, что в конечном счете выльется в переплату.

Галерея Готовых «умных домов»: 10 фото

BM8035 – строим Умный дом из комплекта модулей. Практические схемы

BM8035 – строим Умный дом из комплекта модулей. Практические схемы

BM8035 – строим Умный дом из комплекта модулей. Практические схемы

Третья часть обзора комплект модулей BM8035 для создания систем «Умный дом», управления отоплением, освещением, теплым полом. В этой части обзора рассматриваются практические схемы систем управления с использованием датчика протечки и запорного крана, электромеханического замка, шестизонного теплого пола.

https://masterkit.ru/blog/articles/bm8035-stroim-umnyj-dom-iz-komplekta-modulej-prakticheskie-skhemy

Продолжаем обзор комплекта модулей BM8035, предназначенного для создания систем удаленного управления устройствами, установленными в жилых домах и других объектах. Имеющее в своей основе одноплатный микрокомпьютер (MK) Orange PI One, устройство, совместно с облачным сервером, позволяет без труда реализовать полноценную систему Умный дом.

В предыдущих материалах были описаны технические особенности и основные возможности BM8035, а также подключение и настройка устройства в различных режимах работы.

Рассмотрим несколько практических схем подключения BM8035 при построении различных систем управления.

На приведенной ниже принципиальной схеме (рис.1)  помимо стандартных (согласно описанию) подключений датчиков и реле управления освещением, реализовано управление приводом перекрытия воды, имеющего, в свою очередь,  собственную схему управления. При поступлении на контакт PA0 сигнала с датчика протечки срабатывает реле K6, подключенное  к контакту PG8. Контакты реле включают привод перекрытия воды на запирание. Если сигнал от датчика протечки перестает поступать, реле отпускает и привод включается на отпирание.

Также к контакту PA6 устройства подключено реле управления водонагревательным котлом, переведенного в режим внешнего управления, а контакту PC3 – реле, управляющее электромеханическим замком отпирания двери. Датчик открывания двери подсоединен к контакту PA7.

На следующем рисунке приведена монтажная схема возможного размещения BM8035, установленного в рекомендуемый корпус,  в электрощите на DIN-рейке. Датчики и исполнительные реле подключаются по кабелю типа «витая пара».

Далее показана принципиальная схема терморегулятора на 6 зон теплого пола на основе модуля BM8035. Двенадцать датчиков температуры, по два на каждую зону, измеряют температуру воздуха и температуру на уровне пола. Датчики подключаются к контактам TS3, TS4 и TS5, соответствующие выводам +5V (питание), PA19 (данные) и GND (земля) BM8035. Контакты PA6, PA11, PA12, PA13, PA14 и PD14 подключены к реле управления зонами теплого пола.

На этом рисунке представлена возможная схема компоновки монтажного щита терморегулятора. Обратите внимание на то, что все датчики подключены к щиту собственными кабелями и соединяются вместе на контактах TS2-4.

На следующих фото показана практическая реализация электрощита с установленным на DIN-рейку модулем BM8035.







Сборка модуля умного дома самостоятельно

Вариант А-KIT

Сборка A-KIT осуществляется в несколько этапов, часть из которых можно вообще опустить, если вы не собираетесь использовать всю доступную функциональность.

Например, можно не добавлять в схему элементы, отвечающие за отображения состояния реле, если вы планируете встраивать A-KIT во внутрь щитка.

Или, наоборот, сосредоточится на коммутации нагрузок, с напряжением питания не 220вольт, а 12.

Схемы, для вашего удобства мы разбили на несколько основных , очень простых блоков. В каждом блоке есть ссылки на подключение элементов схемы к точкам на A-KIT.

Фотография A-KIT с отмеченными точками

Нажмите на изображение, чтобы увеличить.

Подача питания

Первое, с чего мы советуем начать - это обеспечить модуль питанием. Схема подключения довольно простая:

Проверка работоспособности

В принципе, после того как вы вставите симкарту (с отключенной проверкой пинкода) и подадите питание - модуль, как и обычный сотовый телефон, зарегистрируется в сети GSM и на него можно будет позвонить.

Если все в порядке - вы услышите длинные гудки при отзвоне на номер установленной симки. При условии хорошего покрытия в месте вашего расположения, вы можете послать управляющую смс на модуль и он щелкнет реле.

Реле, на модуле, пришедшем со склада, могут находиться в неопределенном состоянии. Для проверки работоспособности пошлите команду 7, которая выключит все реле, а затем команду 8, которая включит все реле. О том, что команды выполнились вы узнаете по характерным щелчкам, которые издают реле при срабатывании.

Подключение антенны

Если вы не уверены, в хорошем покрытии GSM сетью места, где вы собираете модуль, пожалуйста, используйте один из двух вариантов подключения антенны к модулю A-KIT. На самом модуле есть две площадки для припаивания антенны. Это площадка WA0 для припаивания сигнального провода и площадка WA1 для припаивания экранирующей оплетки.


Нажмите на изображение, чтобы увеличить.

В случае подключения обычного, неэкранированного провода возьмите кусок длинной 20-30см, припаяйте его к модулю, к точке WA0.

Если же вы хотите значительно повысить чувствительность приема (например, при использовании модуля далеко загородом) вы можете взять обычную GSM антенну и подключить сигнальный провод к точке WA0, а оплетку к WA1.

Подключение различных видов нагрузки

Рассмотрим несколько основных вариантов подключения нагрузок разного типа:

  • Коммутация 220-вольтовой нагрузки, подключенной на все 4 канала.
  • Коммутация 220-вольтовой нагрузки, подключенной к 3-4 реле и 12-вольтовой нагрузки, подключенной к 1-2 реле.
  • Коммутация 220-вольтовой нагрузки с помощью 3-4 реле, подключение кнопки RESET системного блока компьютера к реле 1 и оставим неиспользованным реле 2.
  • Увеличение коммутируемой устройством мощности с помощью включения в схему контактора на реле 1.

Пожалуйста,если ваш вариант подключения нагрузки не укладывается в приведенные выше, если у вас возникают вопросы - свяжитесь с нами. Мы подскажем наилучшую схему использования и пополним эту документацию.

На плате модуля A-KIT установлены 4 реле.
Принципиальная схема их включения поможет нам, в дальнейшем, разобраться со всеми вариантами использования.

Подключение различных видов нагрузки - Коммутация 220-вольтовой нагрузки, подключенной на все 4 канала.

  1. Для подачи фазы питания на нагрузку соеденим точки IN1,IN2,IN3,IN4.
  2. Подключим нагрузку к точкам A1,A2,A3,A4.
  3. Через предохранитель FU1 подадим фазу на соединенные IN1,IN2,IN3,IN4.


Нажмите на изображение, чтобы увеличить.

Подключение различных видов нагрузки - Коммутация 220-вольтовой нагрузки, подключенной к 3-4 реле и 12-вольтовой нагрузки, подключенной к 1-2 реле.

  1. Соединяем перемычкой IN4 и IN3. На них, позже, подадим фазу 220вольт, которая уйдет на нагрузку.
  2. Соединяем перемычкой IN2 и IN1. На них, позже, подадим +12вольт, которые уйдут на нагрузку.
  3. К точкам A4,A3 подключим нагрузку, рассчитанную на 220вольт.
  4. К точкам A2,A1 подключим 12-вольтовую нагрузку.
  5. Подадим на точку IN1 через предохранитель FU2 (max 10A) +12вольт.
  6. Подадим на точку IN4 через предохранитель FU1 (max 10A) фазу 220вольт.


Нажмите на изображение, чтобы увеличить.

Подключение различных видов нагрузки - Коммутация 220-вольтовой нагрузки с помощью 3-4 реле, подключение кнопки RESET системного блока компьютера к реле 1 и оставим неиспользованным реле 2.

  1. Соединяем перемычкой IN4 и IN3. На них, позже, подадим фазу 220вольт, которая уйдет на нагрузку.
  2. К точкам A1,IN1 подключим провода, идушие на кнопку RESET вашего компьютера.
  3. К точкам A4,A3 подключим нагрузку, рассчитанную на 220вольт.
  4. Подадим на точку IN4 через предохранитель FU1 (max 10A) фазу 220вольт.


Нажмите на изображение, чтобы увеличить.

Подключение различных видов нагрузки - Увеличение коммутируемой устройством мощности с помощью включения в схему контактора на реле 1.

Для того, чтобы увеличить максимально допустимую мощность коммутируемой нагрузки можно подключить к модулю A-KIT контактор, например, KM-16. Его внутреннее устройство:

При подаче управляющего напряжения на обмотку контактора на точки +A1 и -A2, контактор сработает и соеденит контакты 1 и 2, 3 и 4.
Подключаем его к модулю A-KIT по следующей схеме:

Нажмите на изображение, чтобы увеличить.

  1. Подадим на точку IN1 через предохранитель FU1 (max 10A) фазу 220вольт, управляющую обмоткой контактора.
  2. К точкам 1 и 2 контактора KM-16 подключим мощную коммутируемую нагрузку.

Возможность ручного управления системой

При необходимости ручного управления подключите переключатели с фиксацией, как это изображено на схеме

Визуальный контроль состояния выходов реле

При необходимости визуального контроля состояния выходов реле предлагаем собрать простейшу схему индикации

Обустройство и схема умного дома

Схема «Умного дома» – это наглядное графическое изображение основных модулей и узлов системы домашней автоматизации, создаваемое с целью лучше понять устройство умного дома. В процессе внедрения системы таких схем может создаваться несколько: все зависит от того, с какой стороны мы хотим рассмотреть умный дом.

Схематическое устройство умного дома как совокупность элементов

Функции умного дома складываются из функциональных возможностей входящего в него оборудования. Для большей наглядности восприятия представим систему «Умный дом» как человеческий организм. Для этого разобьем устройства, которые являются элементами умного дома, на несколько функциональных групп:

  • датчики, извещатели и другие аналогичные компоненты
  • устройства, вносящие изменения в окружающую среду
  • серверы и контроллеры

С помощью оборудования первой группы система «узнает» о перемещении людей или предметов в помещении, внешней и внутренней температуре, влажности и т. д. Таким образом, предназначение данного оборудования можно сравнить с функциями, которые выполняют органы чувств человека.

Ко второй группе относятся, к примеру, источники освещения, системы отопления, кондиционирования и т. д., изменяющие окружение, подобно тому, как ноги человека переносят его в иные «условия обитания», а руки – создают обстановку, отличную от прежней.

И, наконец, третью группу – серверы и контроллеры – можно сравнить с человеческим мозгом: именно эти устройства приводят функции умного дома в исполнение, осуществляя эффективную взаимосвязь между оборудованием всех групп. Так, например, если датчик зафиксировал слишком высокий уровень температуры, то контроллер, исходя из заложенного в него сценария, приходит к «пониманию» того, что в помещениях слишком тепло, и, соответственно, «принимает решение» активировать систему кондиционирования.

Таким образом, построить умный дом – значит обеспечить возможность входящим в него приборам и узлам «договориться», обеспечив слаженное и эффективное исполнение всех оговоренных Заказчиком функций умного дома.

Система «Умный дом» как совокупность подключений

С понятием «схема умного дома» тесно связано понятие сетевой топологии – различных способов организации системы, то есть подключения сетевого оборудования. Схемы различных топологий напоминают различные варианты схем электрических цепей, которые мы с Вами собирали на школьных уроках физики. Причем, с точки зрения проектирования, абсолютно неважно, хотим ли мы в итоге получить беспроводной умный дом, или же его оборудование будет функционировать на основе традиционного кабеля, – в любом случае схема призвана отразить как реальные (кабельные), так и виртуальные (беспроводные) каналы связи. Впрочем, целиком и полностью беспроводной умный дом – явление крайне редкое: в большинстве случаев с помощью беспроводных технологий в системах домашней автоматизации реализуются лишь такие отдельные функции, как управление освещением, отоплением, домашним кинотеатром и т. п.

И напоследок добавим: грамотно построенная схема тем и хороша, что позволяет не только построить умный дом, действующий как единый организм, но и с легкостью видоизменять, перемещать и добавлять к системе различные модули, не нарушая существующие функции умного дома. Так, например, если в Ваш умный дом входят системы интеллектуального управления освещением, отоплением и охранными системами, ничто не помешает добавить к ним, скажем, мультирум.

Система «Умный дом» от компании TimeControl – это Ваш комфорт и безопасность на долгие годы. Вне зависимости от того, что Вы хотели бы получить – беспроводной умный дом или систему домашней автоматизации на кабельной основе, а также от количества и сложности функций, которые система должна выполнять, наши специалисты справятся с задачей максимально оперативно и с гарантированным качеством.

Интеллектуальный автоматический выключатель для энергоэффективных домов

Давно известно, что энергоаудит часто является лучшим местом для начала, прежде чем производить энергосберегающие улучшения в доме. Энергетический аудит может помочь определить наиболее рентабельные обновления энергоэффективности путем тщательной оценки дома в целом. Обычно это начинается с оболочки здания, работая внутрь к отдельным приборам, таким как кондиционер, водонагреватели и освещение.

По иронии судьбы, шлюз к большей части потребления энергии в доме, также известный как коробка выключателя или электрическая панель, редко оценивается.Кто-то может спросить, почему, однако, причина довольно проста; этот «тупой металлический ящик» практически не изменился за последние полвека.

Электрическая панель и автоматические выключатели служат только нескольким ключевым целям, включая распределение электричества в доме на нагрузки и защиту от перегрузки по току. Эти функции имеют решающее значение для функциональности и безопасности наших домов, но не дают реального представления о наших привычках потребления и не дают нам никакого контроля над тем, как наш дом использует энергию.

Несмотря на то, что энергоаудит может помочь в установлении базовых показателей нашего потребления и предложении обновлений, как мы можем гарантировать, что наши дома продолжат работать эффективно и что мы максимизируем полезность этих обновлений с течением времени?

Войдите в интеллектуальный автоматический выключатель!

Что такое интеллектуальный автоматический выключатель?

Хотя, вероятно, не существует общепринятого определения интеллектуального автоматического выключателя или интеллектуальной электрической панели, я попытаюсь объяснить здесь.Интеллектуальный автоматический выключатель должен выполнять все те же функции, что и обычный выключатель, но также обеспечивать мониторинг и дистанционное управление отдельным выключателем.

Интеллектуальный автоматический выключатель по-настоящему также должен быть способен реагировать на управление нагрузкой или, другими словами, автоматизировать энергопотребление дома на уровне выключателя, чтобы оптимизировать эффективность и полезность энергетических систем дома.

Как работает интеллектуальный автоматический выключатель?

С физической точки зрения интеллектуальный автоматический выключатель может заменить традиционный автоматический выключатель или может включать в себя отдельное оборудование, которое подключается к существующему автоматическому выключателю.Новый интеллектуальный выключатель или оборудование, вероятно, будут включать датчики мощности, механические переключающие механизмы, такие как реле и коммуникационные платы. Большинство технологий интеллектуальных автоматических выключателей также будут включать программное обеспечение, а также мобильный или веб-интерфейс пользователя.

Чтобы понять, как работают интеллектуальные автоматические выключатели после установки, лучше всего определить многие компоненты / факторы, которые могут взаимодействовать с панелью интеллектуального выключателя.

Во-первых, к каждому выключателю подключены конечные потребители энергии, также известные как «нагрузки».Во-вторых, есть источники энергии, которые могут включать поставщика электроэнергии (коммунальное предприятие), производство на месте, такое как солнечные фотоэлектрические или газовые генераторы, накопители энергии, такие как батареи, или любую их комбинацию.

В совокупности эти локальные источники питания, когда они могут работать независимо или параллельно с поставщиком электроэнергии, часто называют «домашней микросетью». Наконец, существует множество других факторов, таких как цены на электроэнергию, модели поведения и даже соображения безопасности, которые могут повлиять на работу программируемого автоматического выключателя.

В следующих двух разделах мы кратко разберем некоторые способы взаимодействия интеллектуальных автоматических выключателей с вышеперечисленным.

Солнечная энергия с автоматическими выключателями для умного дома

Обдумывая способы экономии энергии в вашем доме, улучшения энергоэффективности, такие как герметизация, изоляция и светодиодное освещение, как правило, являются одними из самых рентабельных и должны рассматриваться в первую очередь. В наши дни производство собственной энергии с помощью солнечных фотоэлектрических элементов почти так же привлекательно с точки зрения рентабельности инвестиций и часто имеет даже больший общий потенциал для экономии.

За первые 40 лет использования солнечных панелей на крышах в США было установлено 1 миллион жилых домов. В последующие три года в США было установлено 2 миллиона жилых домов, и в настоящее время ожидается, что к 2023 году их будет 4 миллиона. Этот быстрый рост солнечных фотоэлектрических систем является свидетельством того, насколько далеко эта технология продвинулась как с точки зрения эффективности производства, так и с точки зрения ее эффективности. доступность.

Хотя пандемия Covid-19 в 2020 году может немного замедлить установку солнечных фотоэлектрических систем по всей стране, она также ведет к новой тенденции повышенного стремления к объединению солнечных фотоэлектрических систем с системами хранения энергии на основе батарей.Без накопления энергии фотоэлектрические системы не смогут обеспечить электроэнергией дом во время отключения электроэнергии.

В связи с активизацией работы на дому, потребностью в бесперебойном электроснабжении и повышенным риском отключений из-за лесных пожаров, ураганов и других стихийных бедствий многие установщики сообщают о повышенном интересе к хранению. Фактически, второй квартал 2020 года стал рекордным для жилищного накопления энергии в США

.

Каковы преимущества установки интеллектуальной электрической панели?

Итак, где же интеллектуальные схемы вписываются в эту новую тенденцию создания энергоэффективных домов с питанием от солнечных батарей и отказоустойчивых резервных аккумуляторных батарей? В Lumin мы считаем, что преимущества можно легко разделить на безопасность, экономию и аналитические данные.

Обеспечивает безопасность

Здоровье и безопасность часто идут рука об руку с энергоэффективными домами. Правильно закрытый, но хорошо вентилируемый дом обеспечивает лучшее качество воздуха в помещении, а меньшее потребление энергии означает меньшее количество выбросов вредных загрязнителей. Интеллектуальные автоматические выключатели также обеспечивают дополнительную безопасность помимо традиционной защиты от перегрузки по току.

Слишком легко быть забывчивым. Если вы спешите закончить ужин или пытаетесь выйти утром на работу, все неизбежно проваливается.В большинстве случаев это что-то маленькое. Но иногда это может быть что-то серьезное, например, если вы оставили включенной плойку в ванной или случайно оставили включенной духовку, когда уходили из дома на день.

Если вы забудете выключить эти устройства, это создаст опасную ситуацию, которую необходимо устранить, чтобы обеспечить безопасность вашего дома. Интеллектуальные выключатели с дистанционным управлением для жилых помещений могут помочь здесь, предоставив вам инструменты для быстрой проверки этих опасных цепей и удаленного отключения их из любого места, без необходимости мчаться домой.

Экономия

Из многих целей, направленных на повышение эффективности вашего дома, экономия часто оказывается на первом месте. Я имею в виду, почему бы не сэкономить немного денег, спасая планету, верно? Интеллектуальная электрическая панель также может значительно помочь.

Управление энергопотреблением - ключевая особенность интеллектуального автоматического выключателя. Во многих домах есть фантомные нагрузки, которые потребляют значительную мощность, даже когда они не используются. Домовладельцы могут просто запланировать отключение этих цепей, если знают, что не планируют их использовать.

Коммунальные предприятия стремительно повышают тарифы на электроэнергию по многим причинам, и все более заметной тенденцией является взимание тарифов на переменные в зависимости от времени суток (обычно называемых тарифами по времени использования). Подобно планированию фантомных нагрузок, потребители с высокой энергией, такие как кондиционер, водонагреватели, стиральные машины или сушилки, также можно запланировать для работы только при низких тарифах на электроэнергию (непиковые нагрузки).

Анализ

Итак, как мы узнаем, что наш дом работает эффективно? Как мы узнаем, какой размер солнечной фотоэлектрической панели и батареи нам нужен? Счет за коммунальные услуги - хорошее место для начала, но, конечно, мы получаем их только раз в месяц, и они ограничены в данных.Понимание, пожалуй, самая большая особенность электрической панели умного дома.

Когда что-то в доме не работает должным образом, мы часто обнаруживаем аномально высокий счет за коммунальные услуги. Наблюдая за этими ключевыми приборами, такими как блоки переменного тока или водонагреватели, потребление энергии может дать вам раннее предупреждение, если что-то не так.

Когда дело доходит до добавления солнечной батареи + накопитель, один из самых сложных вариантов зависит от размера системы. Интеллектуальные схемы могут помочь вам и профессиональному установщику лучше понять как историческое потребление, так и пиковую потребляемую мощность тех ключевых устройств, для которых требуется резервное копирование.Во многих случаях покупка системы хранения энергии меньшего размера, но «подходящего размера» может сэкономить вам тысячи долларов.

Наконец, идеи системы управления энергопотреблением, состоящей из интеллектуальных цепей, могут действительно улучшить общую энергетическую систему дома. Чтобы получить более подробные сведения, ознакомьтесь с Руководством Lumin по резервному питанию от аккумулятора для всего дома.

Почему панель Lumin Smart Panel - правильный выбор

Подводя итог, можно сказать, что интеллектуальные схемы могут обеспечить гибкое управление нагрузкой, которое раскрывает весь потенциал системы накопления энергии и не ограничивает домовладельца горсткой резервных схем.

Аккумуляторные системы защищены от быстрого истощения благодаря автоматическому контролю, и домовладелец может направлять энергию на все, что ему нужно, когда это необходимо. Домовладелец также будет иметь данные в режиме реального времени о том, как дом потребляет энергию, сколько времени должна работать батарея, и контролировать их потребление. Интеллектуальные схемы являются ключом к работе микросети любого дома!

Джон Проффитт, директор по разработке приложений Lumin

Электропроводка в умном доме 101: руководство для новичков

Прелесть современного умного дома в том, что в нем практически нет проводов.Беспроводные протоколы, такие как Zigbee, Z-Wave, Wi-Fi и Bluetooth LE, избавили вас от необходимости устанавливать сложные и дорогие домашние электрические системы только для удаленного управления интеллектуальным освещением.

В современном умном доме все, что вам нужно, это смартфон и маршрутизатор Wi-Fi, чтобы разблокировать мощность подключенных устройств. Большую часть времени.

Тем не менее, есть еще несколько ключевых устройств, которые вам придется подключить. Это не значит, что они могут работать с системами умного дома, а потому, что им необходимо взаимодействовать с вашими «глупыми» приборами, такими как подключенные системы отопления и кондиционирования воздуха, умные садовые оросители и оросители, а также электрические провода, проходящие через ваши потолки и стены. .

Если вам действительно неудобно возиться с проводкой, для некоторых из этих устройств доступны версии с батарейным питанием, но подключение их к домашней проводке - лучший способ получить максимальную отдачу от крутого , связанные возможности, которые они предлагают.

К счастью, большая часть проводки проста. Если вы знаете, где находится ваш блок выключателя, и у вас под рукой есть дрель, вам, вероятно, не придется тратить большие деньги на электрика.

Какие устройства мне нужно будет подключить?

При выборе подключенных устройств для дома имейте в виду, что это те, которые вам понадобятся для подключения:

• Умные выключатели света

• Умные розетки

• Умные термостаты

• Умные контроллеры оросителей

• Умные дымовые извещатели

Умные видеодомофоны


Какую проводку я буду делать?

Большинство современных подключенных устройств ориентированы на потребителей, а это значит, что вы можете сделать это самостоятельно.Некоторые компании, в том числе Google Nest, Tado и Amazon, имеют профессиональных установщиков, которые придут и установят для вас свои продукты за определенную плату.

Если вам совсем некомфортно с электропроводкой, вы должны использовать ее или нанять электрика - возиться с электричеством может быть опасно. Но если вы можете отключить питание с помощью выключателя, вы обнаружите, что справиться с доступной проводкой в ​​вашем доме просто и понятно.



Ring и Nest поставляют отвертки, которые помогут вам установить их продукцию.

Какое оборудование мне понадобится?

Основные инструменты, которые вы будете использовать при подключении гаджета для умного дома, включают:

• отвертка

• дрель

• уровень

• устройства для зачистки проводов

• плоскогубцы

• проволочные гайки

• винты

• анкеры стеновые

Многие устройства поставляются со всем необходимым для их установки прямо в коробке (за исключением дрели, которая не всегда нужна).Ring и Nest, например, оба включают в себя отличные маленькие отвертки с двумя головками в составе своих продуктов более высокого класса.


Какие устройства необходимо подключить?

Вот краткое изложение устройств для умного дома, которые вам нужно будет подключить к дому, в порядке сложности.

Мы предоставили простое пошаговое руководство, чтобы дать вам представление о том, как будет проходить процесс, но в каждом случае вам следует обращаться к прилагаемому руководству по установке (или, что более вероятно, к видео), которое поставляется вместе с вашим продуктом.

Выключатели света и умные розетки

Умные выключатели и розетки заменяют существующие выключатели и розетки, позволяя контролировать их подключение с помощью приложения на смартфоне или через интеллектуальный динамик. После установки интеллектуальный переключатель будет управлять всем освещением в этой цепи, а интеллектуальная розетка управляет всем, что к нему подключено (например, лампой, настольным вентилятором или другим автономным электрическим устройством).

Мы собрали эти два продукта вместе, потому что проводка для обоих практически идентична.Это также один из наиболее сложных проектов электромонтажа, и может потребоваться использование тестера напряжения, чтобы определить, какой провод является горячим, а какой - проводом нагрузки.

Интеллектуальные выключатели и настенные розетки - это самые сложные устройства, которые нужно установить самостоятельно.

Как подключить интеллектуальный выключатель / интеллектуальную розетку

1. Отключите питание вашего выключателя / розетки с помощью выключателя (если выключатели не промаркированы, вы можете отключить основное питание).

2.Отвинтите настенную пластину и выключатель / розетку от стены.

3. Отсоедините существующие провода от выключателя / розетки, повернув гайки для проводов (см. Ниже) против часовой стрелки.

4. Снимите имеющийся выключатель / розетку и поместите его в коробку или сумку Ziploc вместе со всеми винтами (на случай, если вам нужно будет снова вставить его позже).

5. Определите провода в вашей системе - для многих интеллектуальных выключателей / розеток требуется нейтральный провод, но не во всех домах он есть (если у вас нет нейтрального провода, обратитесь к электрику).

6. После идентификации подключите соответствующие провода в стене к проводам интеллектуального коммутатора с помощью гаек. Это будут провода линии и нагрузки, обычно черные или красные, и нейтральный провод (часто белый, иногда два соединенных вместе и спрятанных). Если провода линии и нагрузки одного цвета, вам нужно будет использовать тестер напряжения, чтобы проверить, какой из них какой.

7. Вставьте подсоединенные провода обратно в настенную коробку до упора.

8.Вкрутите выключатель / розетку в настенную коробку и прикрепите все прилагаемые настенные пластины.

9. Снова включите питание.

Использование проволочных гаек

Проволочные гайки используются для соединения двух или более проводов вместе. Удерживайте соединяемые провода так, чтобы их концы были выровнены, затем наденьте гайку для проводов сверху и поверните по часовой стрелке до фиксации. Т

Провода не должны выходить при натяжении. Вы также можете использовать плоскогубцы, чтобы скрутить провода вместе перед прикреплением проволочной гайки или выпрямить их перед тем, как прикрепить гайку.


Подключение интеллектуального термостата, такого как Ecobee 4, требует хорошего знания вашей системы HVAC.

Как подключить интеллектуальный термостат

Хотя фактический процесс подключения интеллектуального термостата очень прост, сделать его правильно сложнее, чем любой другой проект умного дома своими руками. Это связано с тем, что неправильное выполнение может привести к повреждению вашей системы отопления, вентиляции и кондиционирования воздуха, что может быть дорогостоящим. По этой причине, если вы не уверены в требованиях вашей системы на каком-либо этапе процесса установки, обратитесь к профессионалу.

1. Выключите питание вашего термостата с помощью выключателя.

2. Снимите лицевую панель со старого термостата и сфотографируйте проводку для справки.

3. Пометьте провода термостата (большинство интеллектуальных термостатов поставляются с наклейками для этого в упаковке).

4. Снимите старый термостат.

5. Используя новый термостат в качестве ориентира, отметьте, где будут заходить винты, и, если необходимо, просверлите отверстия и установите анкеры.

6. Протяните провода термостата через новый термостат и прикрепите провода (согласно руководству, прилагаемому к новому термостату), прежде чем прикрепить его к стене.

7. Прикрутите основание термостата к стене.

8. Дважды проверьте проводку, наденьте лицевую панель термостата и включите питание.


Подключить интеллектуальный контроллер полива Spruce очень просто.

Как подключить интеллектуальный контроллер оросителя

Умный контроллер оросителя заменяет стандартные часы для полива. Он будет управлять вашей спринклерной системой таким же образом, включая клапаны в запланированное время, но он также может использовать данные о погоде из Интернета, чтобы динамически изменять ваше расписание и избегать полива до, во время или после дождя.

Процесс подключения аналогичен процессу термостата, хотя, поскольку большинство контроллеров спринклерных систем подключаются с помощью адаптера переменного тока, вам не нужно отключать питание на выключателе.

1. Сфотографируйте существующую проводку и отметьте, какие провода соответствуют каким зонам.

2. Отключите существующий контроллер и снимите с него проводку.

3. Пропустите проводку через контроллер и закрепите ее на стене, просверлив отверстия в стене и, при необходимости, разместив анкеры для гипсокартона.

4. Вставьте провода в соответствующие зоны, вставьте провод C в правильный порт и, если у вас есть главный или насосный клапан, обратитесь к руководству по установке, чтобы определить, куда должен идти этот провод (он отличается для каждой модели).

5. Подключите адаптер переменного тока (некоторые модели не имеют адаптеров переменного тока, в этих случаях вам нужно будет подключить провода питания к электрическому блоку, который управляет вашей системой орошения, и вам нужно будет отключить питание на вашем выключателе перед ты сделаешь).

6. Снова включите питание.


Onelink Safe & Sound должен быть подключен жестко для питания его динамика Bluetooth.

Как подключить интеллектуальную дымовую сигнализацию

Умные версии дымовой сигнализации могут уведомить вас через ваш смартфон, если они активированы.Дымовые извещатели бывают в версиях с проводным подключением или только с батарейным питанием. Какая версия вам нужна, зависит от того, как устроен ваш дом. Если у вас есть проводка для поддержки дымовой сигнализации, установка умной ничем не отличается от установки обычной сигнализации.

1. Выключите дымовую сигнализацию выключателем.

2. Снимите имеющуюся дымовую пожарную сигнализацию и монтажный кронштейн (вы не можете повторно использовать монтажные кронштейны, поскольку они зависят от производителя).

3. Прикрутите прилагаемый монтажный кронштейн к распределительной коробке.

4. Отвинтите имеющиеся гайки от проводки в потолке или стене и снимите старое соединение с вашей дымовой пожарной сигнализацией.

5. Присоедините соединители проводов к новой дымовой пожарной сигнализации.

6. Вставьте соединитель, идущий от провода, в заднюю часть вашей интеллектуальной дымовой пожарной сигнализации и поверните в нужное положение на монтажном кронштейне.

7. Снова включите питание.


Подключение видеодомофона - это самая простая работа по электромонтажу в умном доме.

Как подключить видеодомофон

Видеодомофон размещает камеру у входной двери, позволяя вам видеть всех присутствующих, даже если они не нажимают на дверной звонок.

Но они работают и как дверные звонки, и если у вас есть электрический дверной звонок, вам нужно будет подключить его к домашней проводке.

Если вы не хотите этого делать или у вас нет электрического дверного звонка, доступны видеодомофоны с батарейным питанием, такие как Ring Video Doorbell 3 Plus.Однако вам нужно будет периодически заряжать аккумулятор.

1. Отключите питание дверного звонка с помощью прерывателя.

2. Снимите старый дверной звонок.

3. Если вы устанавливаете дверной звонок на штукатурку, кирпич или бетон, вам понадобится специальное сверло, чтобы просверлить отверстия в нужных местах для установки нового дверного звонка.

4. Подсоедините провода, выходящие из стены, к винтам на задней стороне нового дверного звонка (вам могут понадобиться удлинительные провода, если ваши провода слишком короткие, их нужно будет прикрепить с помощью гаек).

5. Прикрутите дверной звонок к стене.

6. Снова включите питание.

Интеллектуальные автоматические выключатели PlutonPower

Пульт дистанционного управления

Включение и выключение устройств удаленно.

Здоровье

Снижение радиации и защиты от шока пробки для ваших детей.

Экономия денег

Советы по снижению затрат.

Энергоэффективность

Точно отслеживайте потребление энергии и оптимизируйте его.

Конфиденциальность и безопасность

Контролируйте доступ к своему дому, данным самостоятельно.

Функции таймера

Используйте определенную технику только по низким тарифам.

Уведомления

Будьте в курсе каждой детали.

Надежное электричество

Автоответчик по запросу предотвращает отключение электроэнергии.

Спящий режим

Уменьшите потребление в режиме ожидания.

Оптимизация затрат

и делитесь своими счетами между домохозяйствами.

Автоматический выключатель управления энергопотреблением

Вход в автоматический выключатель энергоменеджмента


Два года назад Eaton начал сотрудничать с EPRI, Исследовательским институтом электроэнергетики, для полевых испытаний революционного «выключателя управления энергопотреблением» (EMCB) в 12 региональных коммунальных предприятиях США, от Северной Каролины до Гавайев, начиная с осени. 2016 г. Eaton и EPRI разработали программу полевых испытаний, чтобы оценить, как эта новая технология для контроля и управления конечным потреблением энергии / нагрузки может помочь улучшить коммунальные услуги и оптимизировать сеть.

EMCB

Eaton - это первый в отрасли: «умный выключатель» следующего поколения, который обладает функциями безопасности стандартного автоматического выключателя со встроенным облачным подключением и встроенным интеллектом. Это ошеломляющее преобразование технологии автоматических выключателей и предлагает коммерческий учет для ответвлений, возможности связи и удаленный доступ. Выключатель можно контролировать и управлять без ущерба для традиционных функций безопасности выключателя.

Справедливо сказать, что сравнение EMCB с автоматическим выключателем похоже на сравнение смартфона с телефоном с дисковым набором номера.EMCB сочетает в себе беспрецедентный опыт Eaton в области защиты цепей с функциональностью Интернета вещей (IoT) и переносит его непосредственно на панель нагрузки. На самом деле EMCB Eaton имеет много общего с iPhone и Nest.

В начале цикла разработки Eaton установила важное партнерство с Electric Imp, компанией с ведущей в мире платформой Интернета вещей, основанной Хьюго Файнсом. Файнс возглавил группу разработчиков аппаратного обеспечения, отвечающую за первые четыре поколения Apple iPhone, а затем продолжил разработку и архитектуру аппаратного обеспечения для термостата Nest.Уникальная архитектура подключения к Интернету вещей Electric Imp позволила Eaton быстро удовлетворить ключевые бизнес-требования и технические требования, предъявляемые поставщиками коммунальных услуг: безопасность, гибкость, масштабируемость и надежность.

Кроме того, EMCB были спроектированы так, чтобы их было легко установить. Они модернизируются в существующие центры нагрузки Eaton (как существующие, так и устаревшие) и следуют той же установке, что и обычный автоматический выключатель. Таким образом, нет необходимости в дополнительном оборудовании в панели или специальных шлюзах в доме.

Мощные возможности подключения EMCB решают основные проблемы, которые не позволяют программам реагирования на спрос, спонсируемым коммунальными предприятиями, полностью раскрыть свой потенциал.

Интеллектуальные схемы являются ключом к истинному резервному копированию всего дома

С развитием Интернета вещей и автоматизации всего дома удивительно, что простое управление системами хранения энергии не входит в это уравнение. Когда домовладелец подключает батарею, обычно только несколько цепей переключаются для резервного питания.Освещение в спальне может не получать этого аварийного питания, но, по крайней мере, холодильник и кондиционер все еще работают.

Это, как правило, является самым большим препятствием для обучения установочным компаниям - объяснение того, что литиевые батареи, представленные на рынке, на самом деле не могут обеспечить резервное копирование всего дома. Морган Браунер, вице-президент по развитию бизнеса SunPower by esaSolar, сказал, что этот разговор часто является сложной задачей для установщика из Центральной Флориды. Многие клиенты заинтересованы в хранилищах на случай отключения электросети из-за урагана, и они считают, что один Tesla Powerwall обеспечит электроэнергией весь дом.

«Накопление энергии - это не товар, который можно быстро добавить как отдельную статью и о котором можно забыть», - сказал он. «Это требует реальных разговоров о том, сколько вы можете зарядить от одной батареи. Мы используем документ «окончательной конфигурации», когда мы завершаем наш инженерный пакет, который подписывают наши клиенты, в котором четко указано, какие схемы мы поддерживаем, чтобы не было сюрпризов в день установки ».

Электрические панели и интеллектуальные схемы нового поколения могут изменить этот разговор.Вместо того, чтобы резервировать только несколько нагрузок через защищенную панель нагрузки, интеллектуальные схемы и программное обеспечение для управления энергопотреблением позволяют переключать нагрузку - кто-то может на некоторое время прекратить поддержку кондиционера, чтобы вместо этого включить некоторые огни.

Система Lumin с Tesla Powerwall на установке ReVision Energy, проект

Возможность выбирать или автоматизировать схемы для поддержки накопителей энергии является основным преимуществом комбинации аппаратного и программного обеспечения Lumin. Физическая коробка, установленная рядом с электрической панелью дома, Lumin позволяет выполнять резервное копирование всего дома (по разным графикам), делая все цепи умными.С помощью приложения владельцы систем могут управлять потреблением энергии и защищать свои батареи от преждевременной разрядки.

SunPower от esaSolar установила Lumin примерно на четверть своих аккумуляторных проектов и ожидает, что это число будет расти по мере роста рынка систем хранения. Браунер охарактеризовал Lumin как «средство, изменившее правила игры» для домовладельцев, позволяющее лучше связать мониторинг с поведением пользователя в реальном времени. Вместо того, чтобы просто контролировать батарею, Lumin может управлять ее использованием.

«Я думаю, что будущее фотоэлектрических систем и аккумуляторов энергии будет включать в себя гораздо больше инноваций в интеллектуальном управлении энергопотреблением, чтобы обеспечить лучшую прозрачность тенденций энергетического поведения и домашнего использования энергии», - сказал он.

Lumin был запущен в 2016 году как способ продвижения экологически чистой энергии за счет усовершенствования технологии проверенных временем панелей выключателей. По словам соучредителя компании и генерального директора Кевина О’Ши, вместо замены домашней панели выключателя новой конфигурацией, Lumin представляет собой простое дополнение, которое работает с любыми марками аккумуляторов и электрическими панелями.

«Замена существующей панели выключателя на совершенно новую очень затратна с точки зрения времени и трудозатрат, прежде чем вы даже добавите стоимость самого продукта», - сказал он. «Наш подход позволяет нам удовлетворить рыночный спрос на интеллектуальное и быстрое управление нагрузкой без больших первоначальных затрат».

Интеллектуальная панель Span

Еще одним продуктом на зарождающемся рынке интеллектуальных схем является электрическая панель Span. В отличие от Lumin, Span Smart Panel заменяет традиционную панель автоматического выключателя, чтобы стать основным источником энергии и управления для дома.Вместо того, чтобы манипулировать обслуживанием двух боксов, Span делает все цепи умными в их исходном состоянии.

Запущенный на избранных рынках в 2019 году, Span обеспечивает интеллектуальную настройку для 32 цепей. Когда электричество отключается, Span Smart Panel изолирует дом и позволяет клиенту контролировать важные нагрузки через приложение для смартфона. Компания Span, которую возглавляют руководители и инженеры, ранее работавшие в Tesla, Amazon и Sunrun, установила отношения с LG Chem и Panasonic, а также с компаниями, производящими аккумуляторные батареи, которые предлагают Span в виде комплексной сделки.Панель в настоящее время доступна в Калифорнии и на Гавайях, и скоро появятся новые рынки.

«Самодостаточность и контроль в доме являются главными приоритетами для многих домовладельцев, которые обеспокоены отключением электроэнергии, которые теперь усугубляются заказами на убежище на месте из-за коронавируса», - сказал основатель и генеральный директор Span Арч Рао в пресс-релизе. «Прошлой осенью отключение электричества затронуло миллионы жителей Калифорнии, и отключения снова начинаются, поскольку коммунальные предприятия проводят профилактическое обслуживание в пожароопасных зонах. Мы разработали интеллектуальную панель Span, чтобы дать домовладельцам большую энергетическую независимость перед лицом этих растущих проблем.С Span у них есть больший контроль над своей домашней энергией, особенно когда они им больше всего нужны ».

Хотя это правда, что производители аккумуляторов предлагают мониторинг через свои собственные приложения, они не дают пользователю никакого контроля. Интеллектуальная схема настройки может контролировать уровни зарядки, а также обеспечивать управление нагрузкой. О’Ши сказал, что система Lumin остается в «режиме наблюдения» для автоматического управления нагрузками. Это гарантирует, что домашняя микросеть не исчерпает преждевременно резервное питание или не превысит номинальную выходную мощность батареи - то, о чем многие конечные пользователи не задумываются.

Установка Lumin с системой накопления энергии SimpliPhi от Sigora Solar

«Представьте, что ведете машину без указателя уровня топлива. Более того, автомобиль начинает движение при отключении электроэнергии, независимо от того, сколько бензина в баке », - сказал О'Ши. «Вы только что потратили [более] 20 000 долларов на систему резервного аккумулятора, чтобы убедиться, что в машине не кончился бензин. На самом деле неприемлемо оставлять на волю случая, кончится ли в этой машине бензин, особенно с учетом того, что она запускается и запускается автоматически при отключении электроэнергии.”

О’Ши сказал, что такие технологии управления энергопотреблением, как Lumin, несут ответственность за защиту потребителей от неожиданной или слишком быстрой «кончины газа».

И Lumin, и Span соответствуют стандарту UL для оборудования управления энергопотреблением (UL 916), а Span также соответствует стандарту UL 67 как обычная электрическая панель. Следующим препятствием для этих компаний, производящих интеллектуальные схемы, является более широкое распространение на рынке. Браунер из esaSolar считает, что это только вопрос времени.

«Для мониторинга PV домовладельцы хотят видеть, вырабатывает ли их система электроэнергию и есть ли какие-либо проблемы.Через несколько месяцев это становится похоже на высыхание краски. Что касается хранилища, приложения для мониторинга очень похожи », - сказал Браунер. «Это проблема, которую решает Lumin. Домовладельцу Lumin предоставляет интересную информацию в реальном времени, чтобы преодолеть разрыв между техническим мониторингом и использованием энергии в доме ».

Обзор умной электрической панели

Span: существенное обновление для вашего дома на солнечной энергии

Как и следовало ожидать, модернизация электрической панели вашего дома - это не совсем то, что нужно делать своими руками.Span начинается с того, что вы фотографируете все свое электрическое оборудование, а затем обсуждаете процесс установки с представителем в видеочате. Оттуда выполняется посещение объекта и запланирована установка, если все в порядке. Мне сказали, что установка займет от пяти до семи часов; мой дом большой, но с электрикой довольно просто. Когда наступил назначенный день, монтажная бригада прибыла вовремя, готовая к работе. Естественно, в течение дня в моем доме не было электричества, но команда Спана купила большие портативные аккумуляторы, чтобы я мог использовать свой маршрутизатор, холодильник и другие предметы первой необходимости.Они даже предложили купить мне обед, так как мне нужно было находиться на месте большую часть процесса, чтобы ответить на вопросы о различных схемах и о том, как их настроить. Хотя установка заняла около девяти часов, команда была профессиональна и явно знала, и несколько дней спустя Спэн направил мастера на все руки, чтобы залатать дыры в гипсокартоне, которые остались позади.

После быстрого обучения мне осталось начать работать с системой напрямую. Мне не потребовалось много времени, чтобы понять, сколько именно я упустил.На основном экране приложения в режиме реального времени отображается источник энергии (от солнечной батареи, батареи или сети) и куда она направляется (в дом, обратно в аккумулятор или обратно в сеть). Отсюда можно легко углубиться в детали и получить представление о (почти) каждой цепи в моем доме, подробно описав текущее потребление энергии каждой цепью и, с течением времени, сколько энергии потребляет каждая цепь.

Но такая информация - это только начало. Span также разработан, чтобы дать вам невероятный контроль над тем, как используется ваша батарея, позволяя вам распределить каждую цепь по трем уровням приоритета: Должен иметь, Приятно иметь и Не обязательно.При отключении питания несущественные цепи гаснут, полезные компоненты работают, пока емкость батареи не достигнет 50 процентов, а обязательные остаются включенными до тех пор, пока батарея не разрядится. В моей старой схеме схемы были либо обязательными, либо несущественными - и, что критично, не было возможности их изменить. Теперь переключение схем между этими тремя группами - это буквально операция перетаскивания в приложении.

Личный кабинет авторского приложения.

Диапазон через Christopher Null

Почему это важно? Во время первоначальной установки батареи мой установщик посоветовал нам подключить вентилятор печи к резервной цепи, чтобы мы могли продолжать нагреваться в случае отключения электроэнергии.Это была хорошая идея, но вскоре я обнаружил, что эта одна схема потребляет столько энергии, что разряжает батарею менее чем за два часа - большая проблема, если питание отключается, когда солнце не выходит для ее подзарядки. Но исправить это было невозможно. Если отключалось питание и я просыпался, я начинал вручную отключать эту цепь, чтобы батарея не разряжалась слишком быстро. Без Span мне пришлось бы нанять электрика, чтобы решить эту проблему. С Span исправить эту ошибку было тривиально.Еще одна приятная функция: приложение предлагает оперативные оценки того, как долго батарея прослужит в случае отключения электричества, так что вы можете увидеть вероятный эффект изменения уровней приоритета.

Бытовая электропроводка и технология умного дома

Технология электропроводки и умного дома фокусируется на принципах, установке и эксплуатации проводных и беспроводных бытовых электрических и электронных систем. В этом издании представлены расширенные материалы по выработке и распределению электроэнергии, электробезопасности, а также рекомендации NEC ® .Новые темы включают инфраструктуру умного дома, системы безопасности и пожарной сигнализации, а также приложения для управления энергопотреблением, поддерживаемые интеллектуальной сетью. В главе о приложениях для образа жизни рассматриваются улучшения удобства и комфорта, обеспечиваемые технологией умного дома.

• Системы производства, распределения и интеллектуальных сетей

• Электрические параметры, источники напряжения и генераторы

• Служебные входы и установка интеллектуального счетчика

• Электрическое заземление и защита от сверхтоков

• Электробезопасность, инструменты и контрольно-измерительные приборы

• Электрические распечатки и схемы

• Электрические соединения

• Кабель в неметаллической оболочке

• Кабель в металлической оболочке

• Трубопровод

• Емкости

• Установка выключателей и ответвлений

• Инфраструктура умного дома

• Системы безопасности и приложения для умного дома

• Системы пожарной сигнализации и приложения для умного дома

• Приложения для управления энергопотреблением дома и «умный дом»

• Приложения для образа жизни умного дома

ОНЛАЙН-РЕСУРСЫ ДЛЯ УЧАЩИХСЯ

• Быстрые тесты ®

• Иллюстрированный глоссарий

• Флэш-карты

• Интерактивная проводка

• Технология умного дома *

• Медиа-библиотека

• Интернет-ресурсы

* Демонстрации технологий умного дома, представленные в онлайн-ресурсах для учащихся, помогают учащимся визуализировать и взаимодействовать с устройствами, приборами и системами умного дома.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
