Конструкция пластиковых окон: названия, схема и описание деталей, устройство и состав ПВХ окна

Вопросы, из чего состоит пластиковое окно, какова общая конструкция и детали, интересуют воспитанников строительных учебных заведений и рачительных владельцев квартир. Если в первом случае необходимость изучения темы вызвана требованиями преподавателей и программы, то во втором – желанием подготовиться к заказу ПВХ окон. Такой подход оправдан, поскольку позволяет быстрее и со всеми основаниями вместе с замерщиком компании-устновщика определить оптимальный по цене и функционалу вариант. Представим конструкцию пластиковых окна со схемами и в деталях таким образом, чтобы материал в равной степени принес пользу и ученикам строительных колледжей, ВУЗов, и хозяевам квартир. Если после прочтения вопросы останутся, свяжитесь с консультантами завода «Лабрадор» в Петербурге.

Из чего состоит пластиковое окно – схема в разрезе, детали

С технической точки зрения в состав окна входят только ПВХ-рама с установленными створками, стеклопакетом, уплотнителями и фурнитурой. Однако установка подоконника, отлива, отделка откосов необходимы для того, чтобы светопрозрачная конструкция долго и надежно исполняла свои обязанности, а в комнатах было светло и тепло. По этой причине на приведенной схеме изображены также и эти элементы.

Для начала приведем названия с указанием состава и основной функциональности, а в нижеследующих разделах подробно опишем детали пластикового окна.

• Рама

Изготавливается из армированного металлом ПВХ-профиля. Рама (монтажники часто говорят «коробка») занимает весь периметр окна и служит основой для установки подвижных и глухих (неподвижных) створок.

• Створка (рама створки)

Подвижный элемент окна, собранная из ПВХ-профиля рама с установленным стеклопакетом. Элемент крепится на фурнитуру, которая и обеспечивает необходимую функциональность – открывание, закрывание, поворот и т.д. Стеклопакет в створке удерживается штапиком, соединение герметизируют уплотнителем.

• Стеклопакет

Прозрачный элемент окна, состоящий из 2 и более расположенных параллельно листов стекла. Герметичное скрепление и расстояние между стеклами определяет дистанционная рамка. Стеклопакет – важнейший элемент окна, поскольку через него в помещение проходит свет. Значительная площадь поверхности говорит о том, что этот элемент в первую очередь отвечает за теплопроводность конструкции пластикового окна.

• Штапик

Выполненная из поливинилхлорида (ПВХ) накладка с прорезиненным основанием. Благодаря плотному прилеганию к раме и стеклопакету штапик защищает помещения от проникновения снаружи холода, ветра, пыли.

• Импост

Выполненный из ПВХ-профиля элемент, разграничивающий зоны створок, обеспечивающий возможность их закрывания.

• Фурнитура

Иногда про фурнитуру говорят, как про конструкцию механизма пластиковых окон. Действительно, это набор элементов, который обеспечивает управление и изменения текущего положения створок. Планки, петли, подвесы и другие компоненты фурнитуры выбирают с учетом веса створок, который в основном определяется числом камер в стеклопакете и толщиной стекол.

• Подоконник

Устанавливается с внутренней части (в помещении) под окном. Рекомендуется в ходе эксплуатации не загромождать подоконник, а при монтаже соблюдать требования по выступу от стены внутрь помещения. Это необходимо для того, чтобы в зимнее время в оконном проеме происходил достаточный воздухообмен, не выпадал конденсат.

• Отлив

Устанавливается под окном с внешней стороны. Задача элемента – удалить стекающую по оконному проему воду (дождь, тающий снег), не допустить попадания и накопления влаги под рамой.

• Откосы

Это поверхности стен дома по периметру оконного проема, которые нуждаются в утеплении и защитной отделке. Защитная отделка необходима для предотвращения проникновения холодного воздуха, влаги, утеплителя (монтажной пены) от УФ излучения. С наружной стороны на откосы могут устанавливаться наличники.

Конструкция профилей пластиковых окон

Профиль из поливинилхлорида (ПВХ) выступает основой конструкции окна, которое и называют пластиковым, хотя площадь стеклопакета больше. Поэтому опишем конструктивный элемент первым.

Представленная на рисунке конструкция пластиковых окон в разрезе полезна тем, что показывает внутреннее устройство не только ПВХ-профиля. Так же видны роль и место подставочного профиля, правильно установленных отлива и подоконника. Если не считать цвета и декоративной ламинации, то внешне профили ПВХ всех производителей и линеек различаются мало. Иной картина оказывается, если посмотреть на конструкционный материал в разрезе. Начнем с того, что в линейку продукции входят четыре подвида профилей для формирования:

• Рамы (коробки)
• Импоста
• Створки (рамы створки)
• Штапика

В любом случае основным материалом выступает ПВХ, из которого изготовлены внешние и внутренние стенки профиля. Внутренние стенки разделяют пространство рамы на камеры и чем камер больше, тем больше сопротивление теплопередаче. То есть 7-микамерный вариант лучше защищает от потерь тепла, чем 5-тикамерный. Названные показатели – 5-7 камер – это оптимальный выбор для средней полосы России, включая Петербург. Производители предлагают линейки профиля с внутренними и внешними стенками следующей толщины:

• Класс А – 2,8 и 2,5 мм
• Класс В – 2,5 и 2 мм
• Класс С (или object, объектный, энджин, тендер) – не нормируется

Для жилых помещений рекомендуется использовать только класс А. Изделия класса В имеют меньшую цену и рекомендованы к применению в подъездах, нежилых помещениях. Немалое число специалистов не рекомендует использовать изделия класса С где бы то ни было. Тем не менее, объектный тип находит применение во временных строениях, второстепенных производственных помещениях.

Поливинилхлорид достаточно прочный материал, для условий эксплуатации важны и другие свойства:

• не боится солнечного света, морозов, влаги
• не разрушается от химических воздействий (моющие средства)
• экологически чист, не испускает в воздух не только вредных, но и вообще каких-либо веществ даже при сильном нагревании
• не поддерживает горения

Однако даже прочность ПВХ классов А и В не столь велика, чтобы долгое время выдерживать вес таких тяжелых элементов, как стеклопакеты. Поэтому профиль армируют металлом. Важную роль играет форма армирующего металла – без дополнительных пояснений понятно, что П-образный вариант предпочтительнее Г-образного, поскольку обладает большей нагрузочной способностью.

Еще один существенный показатель пластикового профиля – ширина, определяющая возможность установки широких стеклопакетов. Для средней полосы России, Петербурга считается достаточной ширина 70-80 мм, но при желании надежно утеплиться выбирайте северный вариант – 120 мм.

Стеклопакеты

Конструктивно стеклопакет представляется собой два и больше листов закаленного стекла, которые скреплены между собой и удерживаются на требуемом расстоянии дистанционными рамками. Пространство между стеклами заполняется воздухом или инертными газами, после чего герметизируется. Толщина листов стекла 4-8 мм, кроме того возможно использование триплекса – склеенных между собой пленкой стекольных листов.

На приведенном в предыдущем разделе разрезе пластикового окна показан обычный однокамерный стеклопакет. Однако по климатическим условиям европейской части России этот вариант не считается достаточным.

С учетом суровых зим квартиры в Петербурге рекомендуется утеплять 2-хкамерными (3 стекла) стеклопакетами или однокамерными энергосберегающими. В энергосберегающих конструкциях одно из стекол с внутренней стороны покрывается нано-пленкой, которая отражает внутрь помещения 30-40% испускаемых радиаторами отопления и нагретыми предметами ИК-лучей. Другой вариант – использовать двухкамерный стеклопакет, чтобы снизить теплопроводность по сравнению с однокамерным в 1,5-1,8 раза.

Как показано на рисунке, используется ряд формул стеклопакетов. Очевидно, что увеличение ширины камер, толщины стекол снижает теплопроводность. Но пластиковое окно решает и другие задачи, например, защиты от внешнего шума. Для повышения шумозащищенности используются такие конструктивные решения, как изготовление стеклопакетов со стеклами-триплексами, с различающейся шириной камер.

Помимо описанных вариантов предлагаются также солнцезащитные и ударопрочные стеклопакеты, которые помогают защититься от летней жары и злоумышленников соответственно.

Не забывайте, что ПВХ-профиль должен предоставлять необходимое «посадочное место» для стеклопакета. При ограниченном бюджете, рекомендуем выбирать стеклопакет по минимуму, но широкий профиль. Если через некоторое время выяснится, что без установки более широкого многокамерного стеклопакета не обойтись (холодно, проникает шум с улицы), то широкий профиль позволит провести эту операцию без замены конструкции целиком.

Фурнитура

Это набор элементов, которые составляют механизм пластикового окна, позволяют фиксировать в определенных положениях, открывать и закрывать створки. Внешними видимыми и используемыми жильцами элементами этого механизма выступают поворотные ручки, другую часть системы внешний наблюдатель видит при открывании створок. Описывать, как называются детали фурнитуры пластиковых окон, не будем, поскольку они приведены на рисунке.

При выборе типа и набора фурнитуры учитываются следующие факторы:

• Вес выбранного стеклопакета и других конструктивных элементов
• Необходимый функционал – с ограничителями открывания, возможностью микропроветривания, под раздвижные конструкции, горизонтально подвесные, поворотно-откидные створки и т.д.
• Требование защиты от открывания детьми
• Стилевые и вкусовые предпочтения

Уплотнители

В сомнительных обзорах в Интернете встречаются взаимоисключающие рекомендации относительно силиконовых и резиновых уплотнителей. Одни говорят использовать только первый вариант, другие – только второй. Подобные заявления объясняются некомпетентностью или вкусовыми предпочтениями. По факту силиконовые VMQ и резиновые EPDM уплотнители служат долго, надежно, не боятся жары и морозов. Конечно, приходится учитывать высокую цену VMQ-варианта.

Не рекомендуются к применению уплотнители ТРЕ-S и PVC. Первый – по причине короткого срока службы, второй – из-за деформации при минусовых температурах.

Подоконники и отливы

Подробно останавливаться на этих элементах не будем, поскольку напрямую на теплопроводность, защищенность от шума они влияния не оказывают. В то же время установка подоконников и отливов необходима для правильной эксплуатации оконной конструкции. В силу этого выбор вариантов широк – от недорогих пластиковых до дизайнерских из искусственного или натурального камня. Главное не забыть о необходимости защиты пространства под рамой от попадания влаги.

Правильный выбор деталей пластикового окна

При описании конструкции давались рекомендации по выбору каждого элемента с учетом климатической зоны, мнений мастеров и опыта использования. Теперь перейдем к комплексным рекомендациям:

• Качественные материалы нельзя купить дешево

Справедливость этого утверждения доказана для всех без исключения областей, и для ПВХ-окон тоже. Если неожиданно предлагают материалы и услуги в 1,5-2 раза дешевле среднерыночной цены, то вариантов три: Первый – это профиль нового, обычно китайского производителя, о безопасности и надежности которого нельзя сказать ничего. Второй – предлагают подделку под профиль VEKA или другой известный бренд. Третий – предлагается профиль авторитетного производителя, но продукция класса С (объектный). Расчет при этом делается на то, что заказчик не разберется, а выполнившей работы фирме-однодневнке не придется отвечать по гарантии.

• Экономьте не на всем

При ограничении бюджета не используйте вариант выбора среднего или самого дешевого варианта для всех элементов конструкции пластикового окна. В данном случае конструкция сборная и логично экономить на деталях, которые можно заменить по ходу эксплуатации. Например, в условиях жесткой экономии выбираем однокамерный стеклопакет без энергосберегающего напыления. Но при этом устанавливаем многокамерный широкий ПВХ-профиль, который позволит позднее установить широкий многокамерный шумозащитный стеклопакет.

• Учитывайте ориентацию окон квартиры

Это позволит и сэкономить, и получить комфортный микроклимат в помещениях. Например, для ориентированного на север окна необходима повышенная теплозащищенность. А для выходящих на южную сторону оконных проемов лучше предусмотреть солнцезащитные стеклопакеты, которые помогут переносить летнюю жару. Не забывайте, что энергосберегающее и солнцезащитное напыление используют в одном стеклопакете, то есть зимой будет теплее, а летом прохладнее.

• Качество монтажа не менее важно, чем качество элементов конструкции ПВХ-окна

Повышенные расходы на широкий 7-микамерный профиль, двухкамерный стеклопакет с энергосберегающим напылением и защитой от шума напрасны, если из щелей в откосах дуют сквозняки, а створки плотно не закрываются. А такой результат дают ошибки при монтаже окна и утеплении, отделке откосов. При этом горе-монтажники ещё и не признают ошибок, а ссылаются на якобы некачественные материалы. Поэтому правильный вариант – заказывать изготовление и установку под ключ у авторитетной компании. В этом случае предоставляется гарантия и на материалы, и на работы.

Надеемся, что привели полезную информацию о конструкции окон ПВХ. Схема и полезные советы помогут как теоретически изучить вопрос, так и применить знания на практике.

Установка окон в проем своими руками: пошаговая инструкция

Если вы планируете заменить или вставить новые окна, вам нужно изучить процесс установки. Всё зависит от того, как вы будете производить монтаж окон: либо своими руками, либо привлекая стороннюю фирму. Чтобы сделать демонтаж и установку конструкции, требуется примерно 4 часа, если вы не имеете опыта в этом деле. У работника фирмы, который делает это часто, такая работа займет не больше часа. Но установка окон с поворотно-откидным механизмом самостоятельно требует владения строительными навыками.

Комплектация оконной системы

Прежде чем приступать к монтажу, необходимо разобраться в нюансах и деталях. Для начала стоит узнать все названия частей и материалов. Главная несущая часть – это рама. В варианте пластиковых окон ее производство осуществляется из пластикового профиля, который может быть однокамерный, двухкамерный и т.д. В центре конструкции размещается специальная вставка для обеспечения жесткости. В пластиковых системах эта вставка сделана из пластика, в металлопластиковых применяется металл.

Профильная система собирается из 2-х и более камер

Кроме того, профиль разделяют на классы: премиум, стандарт и эконом. Все профили, изготовление которых происходит на заводе, подчиняются определенным стандартам. Если вы хотите сделать выбор в пользу хороших поворотно-откидных окон, возьмите класс стандарт. По цвету чаще всего встречаются белые окна, однако могут быть использованы и другие цвета: под дерево, коричневые. Изделия из цветного профиля будут дороже белого.

Составные части пластикового окна

Главный элемент оконного блока — рама

Конструкция окна из пластика включает в себя следующие детали:

• рама – главная конструкционная часть;
• если у вас большое окно, чаще всего оно разделяется вертикальной перегородкой, их может быть несколько – все зависит от выбора конструкции;
• часть, которая неподвижна, называется глухой, а та, что открывается – створкой;
• стеклопакеты могут быть с разными свойствами, например, тонированные, энергосберегающие, армированные, с использованием инертного газа. Кроме того, они бывают однослойными, двухслойными, трехслойными или многослойными – выбор велик;
• для того чтобы стёкла надежно держались, их прижимают штапиком, который представляет собой тонкую пластиковую планку. Для герметичности применяется резиновый уплотнитель, чаще всего черного цвета;
• всегда используется фурнитура – это особый набор поворотно-откидных механизмов, которые помогают открывать-закрывать створки и обеспечивать различный функционал;
• кроме того, необходимы уплотнители, чтобы обеспечить герметичность всей конструкции;
• на внутренней части рамы делаются вентилируемые отверстия для дренажа, которые прикрыты колпаками. Влага, образующаяся при перепаде температурного режима на улице и внутри комнаты, попадает через них наружу;
• еще одной частью конструкции является отлив – он монтируется снаружи, и подоконник, устанавливаемый изнутри;
• части, расположенные сбоку от рамы, отделывается откосами.

Можно ли установить окно самому

Существует мнение, что установка окон в доме или квартире – довольно сложная процедура. Нужно сказать, что это не так. Что нужно знать при установке? Для выполнения этих работ не нужны специальные профессиональные инструменты и оборудование, огромный опыт. Процедура включает в себя два основных момента:

• демонтаж старого оконного блока;
• установка нового окна.

Демонтаж старого окна занимает в среднем 1.5 часа

Если говорить о времени, необходимом для выполнения работ, то для первого этапа потребуется примерно полтора часа. Установка окон своими руками займет меньше трех часов. Нужно сказать, что, если всё же вы решили сделать выбор в пользу услуг специалистов, тогда следует потребовать от них определенных гарантий.

Если вы устанавливали поворотно-откидные окна самостоятельно, это лишает вас гарантии. В таком случае необходимо приобретать конструкции непосредственно у производителя, который долгое время работает на рынке, имеет хорошие отзывы от клиентов. Если вы решите купить однокамерные или двухкамерные окна в зимний период, то всегда можете рассчитывать на значительную скидку.

Когда приобретается окно у фирмы, которая осуществляет и монтажные работы, то заказчик имеет гарантию на фурнитуру порядка 5 лет. При самостоятельной установке можно получить гарантию непосредственно у производителя, то есть в месте покупки.

Для того чтобы была сделана установка окон в кирпичном доме, шлакоблочном, газоблочном или квартире, предварительно нужно сделать заказ поворотно-откидной или глухой конструкции у производителя, а для этого необходимы точные замеры.

Пошаговая инструкция для правильного замера

Когда вы будете делать заказ, у вас потребуют указать следующие размеры: ширину и высоту конструкции, ширину и длину откоса и подоконника.

Перед заказом окна необходимо правильно выполнить замеры конструкции

Прежде чем приступать к измерению, не упустите важный момент – какого вида у вас проём: с четвертью или без. Посмотрите внимательно на проем окна: если наружная часть уже, значит, перед вами проем в четверть. Измерение производится следующим образом: необходимо замерить самую узкую часть, промерить нужно будет в нескольких местах, найти наименьшее значение, прибавить к нему 3 см. Высота указывается так как есть. Если ваш проем ровный, тогда измерения делают так: измерив ширину, отнимается 3 см; измерив высоту, минусуется 5 см. Читайте подробную статью о замере окон.

Перед замерами нужно определить тип окна: с четвертью или без

Чтобы определить размеры подоконника, нужно к ширине проема внутри окна прибавить примерно 10 см. Для отлива делается то же самое, только по наружной части окна. Ширину для подоконника каждый подбирает для себя самостоятельно: лучше, если он будет выступать немного за батарею.

Кроме того, делая заказ, нужно определиться, из каких составных частей будет выполнена ваша конструкция: какие варианты двух-, трех- или одностворчатых окон вам необходимы, как они будут открываться, с какой стороны располагается глухарь. Не забудьте определиться с типом фурнитуры (ручки, замки, механизмы проветривания).

Если вы заказываете несколько конструкций одновременно, то ширина всех проемов может быть разной, однако высота должна быть одинаковой, выбрать необходимо самый маленький размер. Обратите внимание на то, что оконные проемы могут располагаться от пола на разном расстоянии. В квартирах от пола до окна примерно 80 см, тогда как на балконе окна могут быть от пола. Размещение в частном доме может вообще быть любым на усмотрение хозяев.

Особенности замеров для остекления балконов

Для определения ширины стеклянной конструкции, необходимо замерить в длину ту часть балкона, на которую будет производиться установка балконного окна, отминусовать по 7 см с каждой из сторон. Это расстояние потребуется для монтажа углового профиля, к которому прикрепляются конструкции боковых элементов балкона. Высоту рассчитывают как расстояние от опоры до крыши на балконе или на лоджии, при этом нужно вычесть допуск 3 см для зазора.

Схема замеров балкона

Если остекление балконов будет сделано от пола, то замерять высоту нужно, соответственно, от пола до крыши. Боковые элементы измеряют аналогично, только по ширине минусуется 7 см для углового профиля и 3 см для зазора со стеной дома. Читайте подробнее об панорамном остеклении балконов и лоджий.

Как правильно сделать замеры окон в загородном доме

Для правильного измерения размеров конструкции в частном доме, выбейте с обеих сторон часть откосов. Очень часто оказывается, что оконный проем намного превышает то окно, которое в него установлено. Это значит, что при демонтаже конструкцией одновременно извлечется и часть материалов, которыми было заполнено пространство.

Подготовка к установке оконной конструкции

После того как вы вынете старое окно, нужно будет осмотреть получившийся проем, извлечь все части, которые могут отвалиться или разрушиться, при наличии выпирающих элементов их следует сбить. Затем зачистить проем от мусора строительного происхождения и пыли. При наличии больших углублений лучше их замазать цементом. Можно также все обработать грунтом.

Перед установкой потребуется зачистка основания



Закончив работу с проемом, нужно подготовить окно ПВХ, установка которого предстоит. Для этого необходимо вынуть створки окна, если оно глухое – стеклопакеты.  Если ваша рама имеет небольшие габариты, то установить ее можно, не вынимая стеклопакеты и створки. Наружную часть рамы стоит освободить от пленки, которая ее защищает.

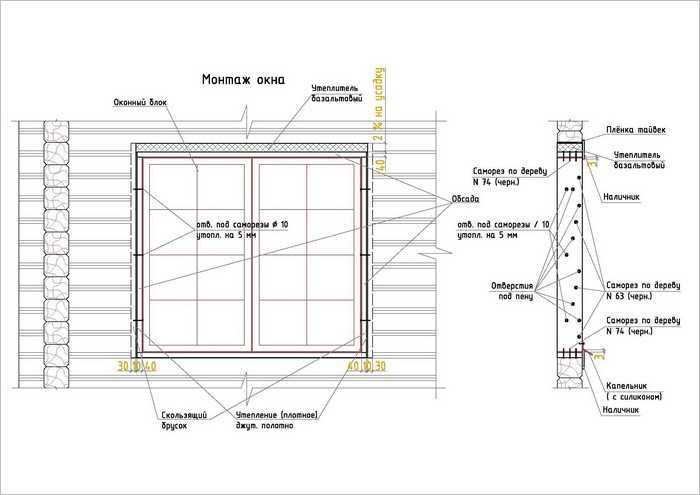

Руководство по технологии установки

Готовое пластиковое окно заносится в проем, ставится на опорные колодки и выравнивается по горизонтали. После этого при помощи уровня окно выставляется по вертикали и закрепляется в таком положении распорными колодками.

Монтаж как глухих окон, так и с открывающимися створками, происходит одинаково. Существует два варианта монтажа окон: с распекачкой конструкции и без. При применении первого варианта в раме сверлятся отверстия насквозь, через которые вбиваются в стену анкерные болты. Такой метод отличается большей сложностью и наибольшей надежностью.

При монтаже окна методом распакечивания в раме и стене просверливают отверстия, куда потом вбивают анкерыМеста крепления анкеров и опорных колодок

Если установка производится без распекачивания рамы, окно крепится с применением специальных анкерных монтажных пластин, которые прикрепляют к профилю, а затем к стене. Такой вариант выполняется быстрее. Однако нужно учитывать, что при значительных нагрузках ветра рамную конструкцию может перекосить или она может провиснуть. Если принято решение монтировать на пластину, стоит выбрать толстые, широкие варианты. Обратите внимание, на то, что, если регион, в котором вы живете, отличается сильной ветровой нагрузкой или предстоит монтаж окон на высоте, тогда стоит применить вариант с распекачиванием рамы.

Монтаж на анкерные пластиныСхема расположения анкерных пластин

Существуют нюансы по размещению окна в проем. Если стены выполнены из пеноблоков, кирпича, шлакоблока, газосиликата или бетона, то рама размещается в глубину на 2/3 от внутренней толщины проема. Если утепляют стены пенопластом, тогда крепление нужно производить до утеплительного слоя. При утеплении и облицовке кирпичом производится монтаж окна в зоне утеплителя.

Очень важно выбрать правильную глубину установки

Необходимо соблюдать последовательность установки:

• вставив раму, выставляют ее в уровень, применяя опорные и распорные колодки;
• далее крепят к стене;
• после установки конструкции необходимо произвести сборку окна;
• затем нужно проверить нормальную работу створок и всех механизмов, для этого откройте и закройте окно;
• после того, как всё проверено, створки необходимо плотно закрыть и выполнить герметизацию зазора вокруг конструкции. Для этого применяют монтажную пену.

Однако нужно помнить, что при прямом контакте с солнечными лучами и внешней средой материал теряет свои свойства и разрушается. Чтобы его защитить, необходимо создать надежный барьер с обеих сторон запененного зазора, это может быть специальная пленка, которую необходимо приклеить на наружной и внутренней части окна. После высыхания пены необходимо выполнить отделку откосов с обеих сторон (наружная, внутренняя) конструкции. Открывать окно можно спустя сутки после задувания зазора пеной.

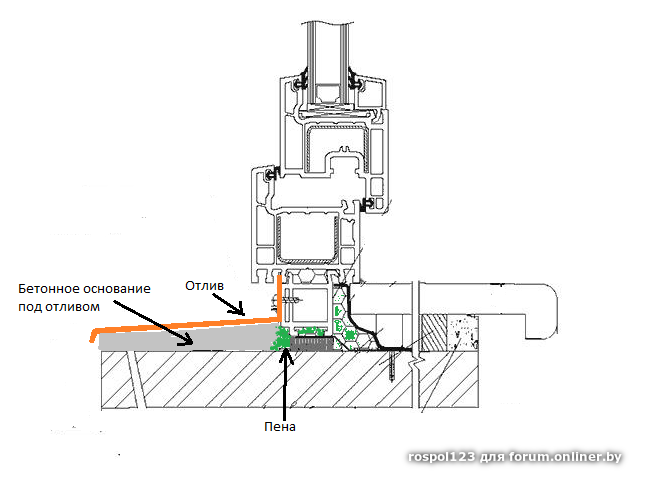

Чтобы была выполнена правильная установка как отливов на окна, так и подоконников, следуйте несложным правилам:

• отлив монтируем снаружи в специальную прорезь в раме или крепим к ней на саморезы;
• подоконник устанавливается следующим образом: необходимо подрезать его с краев так, чтобы он вошел по ширине в проем окна и уперся в торец подставочного профиля;
• уровень выравнивается при помощи специальных подкладок, после чего пространство под подоконником задувается пеной или заполняется раствором.

По принципу описания выше производится установка окон на балконе или на лоджии, в кирпичные или бетонные стены. Однако учитывайте, что весь вес оконной конструкции будет нести на себе парапет, поэтому нужно его усилить.

Ошибки, которые можно допустить при установке окон

Существует ряд моментов, на которые стоит обратить внимание при монтаже конструкции, чтобы она имела длительный срок использования:

• нельзя выполнять монтаж окна штапиками наружу, так как это уменьшает противовзломность конструкции, поскольку штапик легко можно вытащить и снять стеклопакет;
• внимательно нужно отнестись к выравниванию конструкций в уровень во время установки окна, иначе открывание-закрывание створок будет затруднительно;
• обязательно нужно защитить монтажную пену от попадания прямых солнечных лучей во избежание ее разрушения;
• неправильным будет выбор фиксации рамной конструкции только монтажной пеной: обязательно необходимо произвести крепление к стене, иначе она может просто вывалиться.

Соблюдая все правила установки, можно успешно смонтировать оконную конструкцию самостоятельно, а если вы обратитесь за услугами к профессионалам, то сможете проконтролировать их работу на любом этапе.
