Электрика для начинающих

В наше время каждый желающий может ознакомиться с азами электрики, даже не покидая пределов своего дома. Начать это увлекательное занятие лучше всего со знакомства с упрощённой электрической схемой разводки и подключения выключателей, розеток и осветительных приборов в вашей собственной квартире. Подобные схемы относятся к стандартным проектным решениям и широко применяются при электроснабжении типовых промышленных и жилых помещений, а также при временном подключении к питающей электросети ряда строительных объектов.

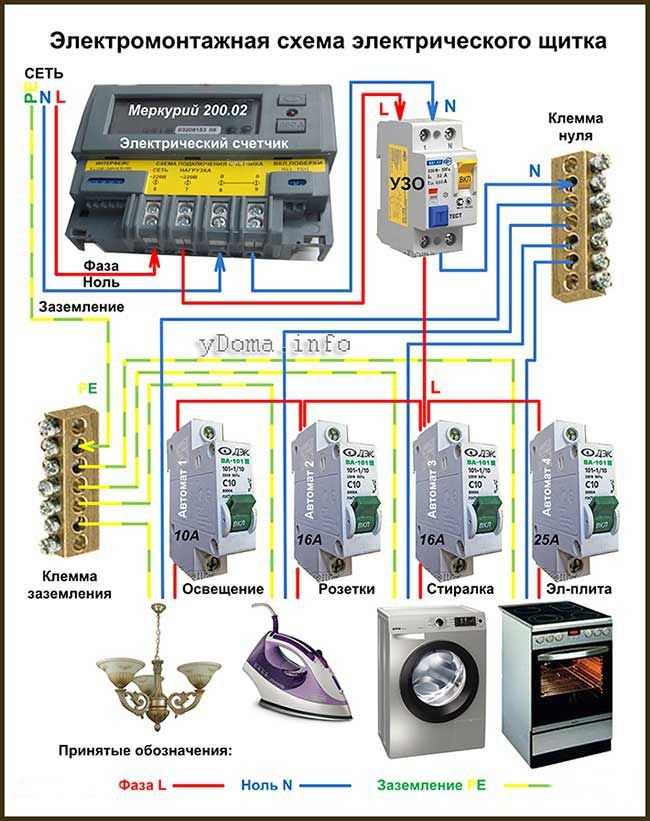

Первым (в то же время самым крупным и наиболее важным) элементом в длинной цепочке оборудования типовой квартирной электропроводки является электрический щиток, к которому через защитный автомат (или пробковый предохранитель) подводится питание от основного распределительного щитка, расположенного на подъездной площадке. В состав квартирного щитка входят, как правило, электросчётчик, несколько автоматических выключателей, устройство защитного отключения (УЗО), крепёжная DIN-рейка и ещё ряд вспомогательных шин. Именно с такого вводного щитка и организуется электроснабжение всех комнат в вашей квартире.

Несколько линии электропитания (их количество зависит от числа комнат и мощности электрических нагрузок), состоящие из двух проводов – фазного и нулевого (или из трех, если есть линия заземления), через предназначенные для них автоматические выключатели разводятся по отдельным комнатам квартиры.

Разводка электропроводки по всей квартире проводится путём организации ответвлений от основной линии проводки, которые необходимы для подключения отдельных потребителей – электрического звонка, групп штепсельных розеток или выключателей. Для этих целей используются монтажные распределительные коробки, представляющие собой пластмассовые стаканы, снабжённые входными и выходными отверстиями для проводов и крышкой. Внутри коробок размещены специальные винтовые зажимы для подключения коммутируемых установочных проводов. Но как правило провода в коробке просто скручиваются (так называемая скрутка) и изолируются друг от друга (обычно обматываются изолентой или термоусадочной трубкой). Рекомендуется также использовать зажимы (у нас большое распространение получили зажимы Wago), либо соединительные зажимы СИЗ (колпачки с пружинкой внутри).

Следует отметить, что все внутриквартирные потребители электроэнергии (звонки, различные осветители вкупе с выключателями, бытовые приборы, кондиционеры и т.п.), подключаются к квартирной проводке параллельно. При подобной схеме подключения неисправность или отключение одного из этих потребителей не вызовет «обесточивания» остальных приборов, которое неизбежно в случае их последовательного соединения. Примером последовательного соединения отдельных элементов электрической проводки является соединение любого осветительного прибора и его выключателя.

Таким образом, линии электропроводки подводятся сначала к расположенным в каждой комнате распределительным коробкам и только после них расходятся по отдельным нагрузкам (осветительным приборам с выключателями, к розеткам и т.п.).

Из схемы подключения выключателей и ламп мы видим, что к распределительной коробке подходят и от неё ответвляются фазные провода (красного цвета) и нулевые провода (синего цвета). Именно отходящий фазный провод (ни в коем случае ни нулевой!) должен подключаться к одному из контактов выключателя. Нулевой же провод должен идти на общий контакт ламп, из которых состоит светильник. Провода, отходящие от выключателя (на рисунке – зелёного цвета) подводятся к общему контакту каждой из двух групп ламп рассматриваемого светильника. Обратите внимание – на рисунке изображён вариант двухклавишного выключателя с двумя группами ламп и вариант одноклавишного выключателя.

Подключение розеток после распредкоробки производится более простым способом – фазовый и нулевой проводники (и заземление если есть) подсоединяются напрямую к соответствующим (произвольно выбранным) контактам самой розетки. Пара этих проводников от уже подключённой розетки ведётся ко второй, а, в случае необходимости – и к третьей розетке (такое вид соединения называется соединение «шлейфом»).

Очень важно учесть тот факт, что при параллельной схеме подключения потребителей не допускается увеличивать их общее количество выше определённого значения. При параллельном питании каждый вновь добавленный электроприбор (новая розетка) увеличивает нагрузку на общую для всей квартиры часть электропроводки. При предельном значении суммарного тока в цепи (в случае, когда все приборы будут включены) обязательно сработает устройство защиты по максимальному току – тот самый автоматический выключатель на щитке, от которого запитывается данная линия. Он просто отключит эту ветку от общей цепи питания квартиры.

Если ваш автомат подобран неправильно (имеет завышенное значение тока срабатывания по перегрузке), то последствия могут оказаться куда более плачевными – провода могут просто не выдержать силы проходящего по ним тока и от перегрева загореться.
Вот почему так важно научиться правильно выбирать автоматический выключатель для каждой линии нагрузки и точно рассчитывать сечение проводов, работающих в этих линиях.
Как правило при типичной квартирной разводке на линии освещения закладывают медный провод сечением 1.5мм², а на розеточные линии 2. 5мм².

ТОП-10 программ-помощников электрику. Программы для проектирования электрики

Есть много программ, которые облегчают работу электрика. С их помощью можно составить схему проводки дома или квартиры, рассчитать необходимое количество материалов и их параметры, спроектировать щиток, провести трассировку электронных плат и многое другое. В этой статье мы рассмотрим популярные приложения для электриков на платной и бесплатной основе.

Эта многофункциональная и простая программа используется для моделирования схем разводки электропроводки и трассировки электронных плат.

sPlan удобно использовать. Нужный элемент достаточно переместить мышкой из панели инструментов слева в рабочую область. Щелкнув правой клавишей мыши на элементе можно указать необходимые свойства. Программный пакет включает множество готовых библиотек электронных компонентов, а также имеет функцию добавления своих шаблонов. Созданную схему можно сохранить или распечатать на принтере. В новой редакции программы добавлена функция печати больших форматов на обычном принтере – программа автоматически разбивает чертёж для печати на формате А4.

Официально приложение выпускается только на английском языке. Интерфейс интуитивно понятен, поэтому даже без знания языка разобраться не составит труда. Русификаторы к этой программе и множество библиотек можно легко найти в интернете. Помните: неофициальные дополнения к приложению не гарантируют качественного перевода и нормальной работы приложения.

Стоимость sPlan около 50$. Существует также бесплатная версия, но в ней отключены функции сохранения и печати файлов, поэтому её можно использовать только для ознакомления.

Это приложение к программе КОМПAС-3D или КОМПАС-График, разработанное для проектирования электрических схем различной сложности.  Программа широко используется профессиональными электриками на территории стран СНГ. Она содержит большие библиотеки электронных компонентов с учётом требований ЕСКД и ГОСТов. Также можно загружать свои шаблоны элементов.

Приложение состоит из двух компонентов: базы данных и редактора схем и отчётов. Помимо схем, есть возможность создавать спецификации и таблицы.

Программа на русском языке. Выпускается на платной основе. Для ознакомления и выполнения разовых работ можно скачать бесплатную демо-версию. Она позволяет работать в программе с небольшими ограничениями в течение месяца.

Это пакет программ для составления принципиальных электрических схем и трассировки печатных плат. Приложение включает в себя три основных компонента:

– Schematic Module – позволяет создавать электросхемы с использованием стандартных элементов;

– Layout Editor – помогает пользователю вручную создавать чертежи печатных плат;

– Autorouter – предназначен для автоматической трассировки печатных плат.

Пакет приложений выпускается на английском языке. В интернете можно найти русификаторы и дополнения к программе, но это не гарантирует корректной работы приложения в дальнейшем.

Программа выпускается на платной основе, но есть также бесплатная программа с некоторыми ограничениями. Для использования в быту вполне будет достаточно установки бесплатной версии.

Это приложение к одной из популярных чертёжных программ AutoCAD.

Эта программа имеет большое количество встроенных библиотек и функций. Есть возможность создавать сразу несколько проектов с совместным доступом разных пользователей.

Для корректной работы требуется выполнить множество настроек, но это в дальнейшем значительно облегчает работу.

Уникальная особенность приложения состоит в наличии интеллектуальной системы, которая может анализировать проект, отслеживать возможные ошибки проектировщика и исправлять их.

Программа довольно дорогая и сложная, поэтому используется в основном профессиональными электриками. Для ознакомления с приложением предоставляется бесплатная демо-версия на 30 дней.

Это графический редактор от компании Microsoft. Это приложение идёт в составе пакетных офисных приложений Microsoft Office. Оно позволяет создавать несложные электрические схемы.

Для построения электросхем существует специальная библиотека шаблонов. Также можно добавить свои шаблоны или скачать дополнительные библиотеки из интернета. Это существенно расширит возможности создания схем.

Приложение совместимо с Microsoft Word. Это помогает создавать различные описания и инструкции с иллюстрациями схем.

Схемы больших форматов можно распечатать на стандартном принтере. Для этого достаточно произвести соответствующую настройку печати. Приложение автоматически разобьет схему на отдельные части соответствующие формату А4.

Помимо платных программ для электриков есть также немало бесплатных. Их возможности уступают платным, но для выполнения отдельных работ вполне подходят.

Эта приложение довольно функциональное и удобное в использовании. С его помощью вы сможете:

– определить мощность прибора по значению тока или же вычислить объём потребляемого тока однофазным или трёхфазным потребителем известной мощности;

– вычислить необходимое количество кабеля для прокладки электросети;

– рассчитать токи короткого замыкания;

– произвести расчет токов по указанному сечению провода с учётом условий прокладки и эксплуатации;

– определить значение потерь напряжения;

– произвести расчет заземляющего контура и многое другое.

Это бесплатная программа для построения схемы электрощитка. Отличительной особенностью приложения является большая библиотека автоматов и релейной защиты различных видов. Также имеется возможность распечатать наклейки для обозначения элементов в электрощитке.

Программа с открытым исходным кодом для составления электронных схем и трассировки электронных плат. Программа состоит из трёх составляющих:

– менеджер проектов позволяет устанавливать параметры создаваемых проектов;

– eeschema – редактор электросхем позволяет компоновать схемы различной сложности и редактировать различные компоненты;

– pcbnew – редактор печатных плат.

Приложение имеет широкий функционал и большой набор библиотек. Это позволяет выполнять проекты высокой сложности. Особенностью приложения является сложный интерфейс с которым тяжело разобраться без прочтения инструкции.

Приложение поддерживает французский, английский,  немецкий, португальский, испанский, чешский, польский, русский и многие другие языки. Благодаря open-source и стараниям многих программистов с территории СНГ, программа была адаптирована по ГОСТ.

Программа разработана в США программистом Тимом Эдвардсом и была создана для быстрого проектирования электрики. Приложение имеет библиотеку готовых шаблонов популярных элементов, которые можно использовать при составлении схем. Однако более сложных и редко используемых элементов там нет. Также следует отметить особенность библиотек программы – каждый элемент расположен в отдельном файле.

Отдельно отметим непривычный интерфейс приложения, который можно освоить только опытным путём. Всплывающих подсказок к иконкам нет.

. TinyCAD

Программа с открытым исходным кодом (open-source) создана в США программистом Мэттом Пайном. Это редактор схем с более чем 40 библиотеками различных электрических компонентов. Для быстрого нахождения нужного элемента в базе программы предусмотрена строка поиска. Программа полностью на английском языке и все элементы разработаны по американским стандартам. На форумах любителей электроники можно найти библиотеки адаптированные под стандарты стран СНГ.

Это перечень самых популярных программ для электриков. Каждая из них имеет свои особенности, достоинства и недостатки. Выбирайте  для себя программу, в зависимости от выполняемых задач и выдвигаемых требований.

Оцените новость:

Поделиться:

Как рисовать электрические схемы — TPC Training

Если бы вас попросили создать электрическую схему, смогли бы вы это сделать? Даже сотрудники, которые понимают символы электрических схем достаточно хорошо, чтобы читать электрические схемы, могут чувствовать себя неловко, рисуя свои собственные схемы, что может стать проблемой, когда устанавливается новое электрическое оборудование или старое оборудование переделывается или перепроектируется. Знание того, как делать принципиальные схемы, является важным навыком в таких случаях, поскольку точные и доступные электрические чертежи необходимы для соблюдения требований безопасности.

К счастью, с появлением программного обеспечения для рисования электрических цепей стало намного проще рисовать электрические схемы. То, что когда-то требовало кропотливого создания электрических схем с ручкой, бумагой и линейками, теперь можно выполнить с помощью программного приложения и мобильного устройства. Программное обеспечение для рисования схем позволяет быстро и легко создавать подходящие схемы (любой электрик, который когда-либо корпел над небрежно нарисованной схемой, может подтвердить, насколько проще читать печатную схему).

Прежде чем пытаться самостоятельно рисовать электрические схемы, вы должны понять, как читать символы электрических схем. Библиотека символов приложения для рисования схем не принесет вам много пользы, если вы не понимаете, что означают символы. Для ознакомления с чтением чертежей электрических схем посетите запись в блоге TPC Training о чтении электрических символов.

Вооружившись пониманием символов электрических схем, ваш следующий шаг — выбрать приложение для рисования схем. Ищите приложение, которое работает на мобильных устройствах, чтобы вы могли рисовать диаграммы на рабочем месте. Приложение также должно включать библиотеку символов электрических схем и шаблонов схем, а также иметь возможность сохранять и экспортировать готовые схемы в различных форматах файлов.

Чтобы начать рисовать электрические схемы, откройте приложение и выберите шаблон, который лучше всего подходит для схемы, которую вы хотите создать. Откройте библиотеку электрических символов и перетащите любые символы, которые вы планируете использовать, в открытый шаблон.

Первая часть электрического чертежа, которую вы закончите, будет линиями, представляющими цепь. Чтобы добавить узлы, предохранители и выключатели на линии цепи, выберите мышью соответствующий символ и наведите его на линию цепи. Когда вы отпустите кнопку мыши, символ будет включен в диаграмму.

Соединения между предохранителями, переключателями и узлами можно легко добавить, перетащив мышь от одного соединения к другому. В случаях, когда два провода пересекаются, но не соприкасаются, используйте линии перехода, которые будут либо доступны в библиотеке символов, либо добавлены щелчком правой кнопки мыши на линии цепи. Когда ваша схема будет завершена, сохраните или экспортируйте ее.

Лица, которым необходим доступ к вашему новому электрическому чертежу, смогут открыть схему удаленно, если вы сохраните схему в облаке. Не забудьте распечатать копию схемы и разместить ее на видном месте рядом с самим электрооборудованием, что важно для соблюдения стандартов электробезопасности OSHA.

При изучении принципиальных схем лучше всего начинать с малого. Изучите программу для рисования цепей и поэкспериментируйте с некоторыми простыми электрическими чертежами. Учитывая важность электрических схем, все сотрудники, которым поручено составление электрических схем, должны пройти соответствующее обучение. Краткий курс по электрическим схемам предоставит вам всю информацию, необходимую для точного составления схем в соответствии с правилами техники безопасности.
