схемы обвязки и монтаж батарей

Правильно выбрать схемы обвязки батарей, провести монтаж и подключение радиаторов отопления – необходимое условие для создания в доме комфортного микроклимата. При правильной обвязке теплоприборы будут работать корректно, с максимальной отдачей.

Содержание статьи

• Как добиться эффективной работы батарей
  • Способ расчета по площади
  • Как рассчитать по кубатуре
  • Зависимость отдачи тепла от типа монтажа и обвязки
• Схемы разводки батарей
  • Однотрубная система отопления
  • Двухтрубная теплосистема
• Схемы подключения радиаторов
• Обвязка в системе с естественной и принудительной циркуляцией
• Где и как расположить радиаторы в помещении

Как добиться эффективной работы батарей

Мощность отопительных приборов должна соответствовать параметрам комнаты. Рассчитать требуемое количество радиаторных секций можно по площади помещения и его объему. Приведенные расчеты подходят для климатической зоны не выше 60 градусов северной широты.

Способ расчета по площади

В средних широтах на 1кв.м площади требуется 100 Вт тепла. Например, чтобы согреть помещение размером в 20 кв.м, потребуется 20х100 = 2000 Вт.

Чтобы подсчитать требуемое количество секций радиатора, посмотрите в паспорте теплоприбора мощность одной секции и разделите общее необходимое количество тепла на этот показатель:

Например, для комнаты в 20 кв. м, в которой нужно установить радиаторы мощностью 185 Вт, расчет будет таким:

2000/185 = 11 секций. Когда будете проводить подсчеты, округляйте результат в большую сторону, чтобы иметь запас на случай сильных холодов.

Способ расчета по кубатуре

Этот метод учитывает высоту потолков, поэтому расчеты получаются точнее. Вначале вычислите объем комнаты, например, площадью 20 кв. м при высоте потолков 2,6 м.

Умножьте площадь на высоту: 20 х 2,6 = 52 куб.м – такой объем надо прогреть.

Необходимое количество тепла зависит от материала, из которого построен дом:

• панельный – 41 кВт;
• кирпичный – 34 кВт.

Теперь умножьте объем на количество тепла. Допустим, наша гипотетическая 20-метровая комната находится в кирпичном доме:

Общее количество тепла – 34х52 = 1768 Вт. Разделите этот показатель на мощность одной секции, которая, например, составляет 185 Вт. Получается 10 секций. Именно столько нам потребуется для обогрева.

Познакомьтесь с радиаторами теплоприбор

Смотреть видео

Преимущества радиаторов ТЕПЛОПРИБОР

Надежные и долговечные

– функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.

Имеют длительную гарантию

– на алюминиевые модели – 10 лет,
а на биметаллические – 15 лет.

Состоят из российских материалов на 90%

– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.

Подходят для различных отопительных cистем

– можно устанавливать в однотрубные, двухтрубные, автономные теплосистемы с верхним и нижним подключением.

Легкие и компактные

– предприятие производит радиаторы
с массой одной секции от 1,06 до 1,94 кг. Их размер колеблется от 400х80х90 до 567х80х90 мм.

Мощные

– теплоотдача 500-миллиметровых изделий составляет 185 Вт – 191 Вт,
а 350-миллиметровых – 134-138 Вт. По этому показателю они не уступают мировым брендам.

Зависимость отдачи тепла радиаторами от способа монтажа и обвязки

Рассчитанное количество тепла любые батареи (алюминиевые, биметаллические, стальные, чугунные и другие) дают не при всех вариантах обвязки. 100% ППД достигается только при диагональном креплении, когда горячий теплоноситель поступает сверху с одной стороны, а выходит с противоположной внизу. В остальных случаях к полученному результату нужно добавлять от 3 до 22%.

Например, для бокового подключения с нижней подачей тепла, при котором горячая вода поступает снизу, а остывшая уходит сверху, потребуется прибор на 22% мощнее. Делаем поправку. Если при расчетах требуемое количество секций было равно 10, в этом случае их понадобится больше

10 х1 22% »12,2, т. е. требуется 13 секций.

Тепловой прибор, установленный в нишу или за экран, тоже греет хуже, поэтому нужно сделать поправку на теплопотери в соответствии с инфографикой ниже. Например, при установке в нише к количеству секций нужно прибавить еще 7%. Если при предварительных расчетах получилось 10 секций, нужно купить более мощный теплоприбор из 11 секций.

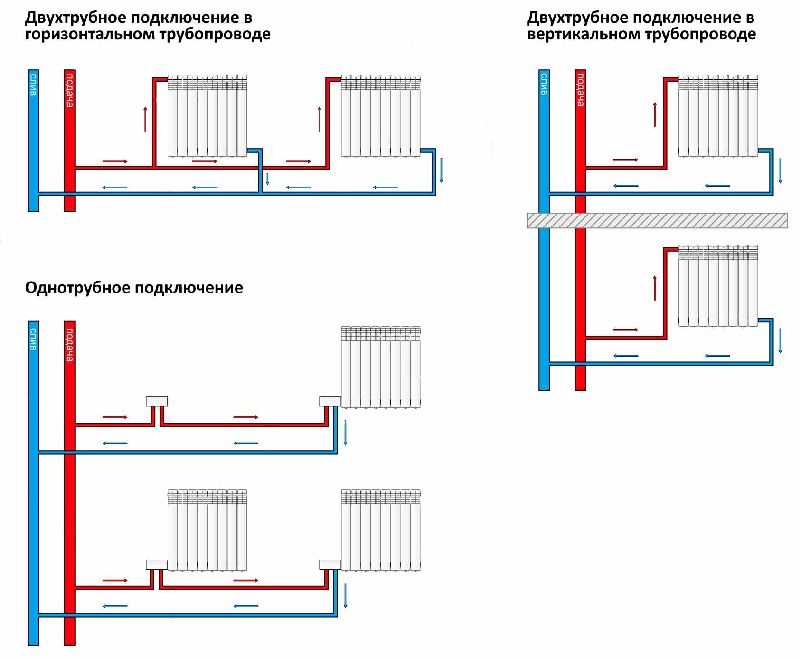

Схемы разводки батарей

Существует два типа разводки батарей, каждая из которых имеет свои особенности:

1. Однотрубная, в которой входящий и выходящий патрубки отопителя присоединяются к одной и той же линии. Теплоноситель последовательно поступает в каждый радиатор и согревает его;
2. Двухтрубная – при такой обвязке один патрубок соединяют с подводящей линией, а другой – с обратной. Батареи греются одновременно.

Рассмотрим их более детально, что разобраться в особенностях монтажа и обвязки.

Однотрубная система отопления

При однотрубной схеме обвязки оба патрубка присоединены к одной и той же линии. Существует два основных типа таких теплокоммуникаций:

1. Вертикальные – теплоноситель движется сверху вниз по стояку. Монтируются с верхней разводкой, когда теплоноситель подается сверху вниз и с нижней, когда он поступает снизу вверх. По такой схеме обвязаны теплокоммуникации во многих многоквартирных домах;
2. Горизонтальные с трубами, протянутыми вдоль комнат. Чаще всего их монтируют в частных домах небольшой площади и на дачах.

Отрегулировать работу однотрубной теплосистемы сложно – при такой последовательности радиаторов вода неминуемо теряет температуру к концу ветки.

Впрочем, существует несколько хитростей, позволяющих уравновесить нагрев:

• поставить перемычки – байпасы, создающие обходной путь для теплоносителя;
• установить регулировочные краны, чтобы менять нагрев каждого отопителя;
• поставить батареи с меньшим числом секций вначале ветки и увеличивать их размер по мере удаления.

Эти варианты корректировки можно сочетать между собой, чтобы максимально выровнять температуру нагрева.

Двухтрубная теплосистема

В двухтрубной системе один патрубок радиатора соединяется с подающей линией, а другой – с обратной.

Существует два типа двухтрубных теплосистем:

• попутные, в которых нагретый и остывший теплоноситель движутся в одном направлении;
• встречные (тупиковые), где оба потока движутся навстречу друг другу.

Каждая такая конструкция может быть горизонтальной, с трубами, проложенными вдоль помещения, и вертикальной, состоящей из продольных стояков.

Поскольку в двухтрубной теплосистеме радиаторы нагреваются одинаково, проблем с их подсоединением и регулировкой не возникает. Отопители можно подключать разными способами, но по возможности, лучше выбрать диагональную обвязку с максимальным КПД.

Схемы подключения радиаторов

Существует несколько вариантов обвязки батарей, каждый из которых имеет свои особенности:

1. Диагональная – горячий теплоноситель поступает через верхний патрубок, а отводится через диагонально расположенный нижний. Самая энергоэффективная.
2. Нижняя боковая (седельная) – подача и отведение теплоносителя осуществляется через нижние патрубки, расположенные друг напротив друга. Подходит не для всех теплосистем. Чтобы прогреть радиатор снизу, требуется мощный насос, способный разогнать вихревые потоки.
3. Боковая – подключение и отвод теплоносителя осуществляются с одной стороны. Широко применяется в вертикально ориентированных теплосистемах, например, так обвязывают радиаторы в многоквартирных домах. Схема не рекомендуется для установки крупных многосекционных радиаторов – велик риск, что при боковом подводе труб отопитель полностью не прогреется.
4. Нижняя – носитель подается снизу через патрубки, расположенные перпендикулярно корпусу. Позволяет скрыть трубы в полу. Не все тепловые приборы можно присоединять таким способом – некоторые модели не имеют подвода внизу. Поэтому при покупке батарей изучайте сведения, указанные в паспорте.

Обвязка батарей в системе с естественной и принудительной циркуляцией

В системе с естественной гравитационной циркуляцией вода движется без насоса. При нагреве она поднимается вверх, а затем, после остывания, под действием силы тяжести опускается вниз.

Для теплосистемы с естественной циркуляцией подходят все варианты подключения радиаторов, кроме нижнего, постольку в таких условиях он дает большие потери тепла. Обвязывать элементы гравитационной системы отопления сложно – нужно правильно подобрать параметры и уклон подающего и возвратного трубопровода, чтобы вода могла подниматься и сливаться обратно. Поэтому монтаж лучше доверить профессионалам.

В системе с принудительной циркуляцией теплоноситель перекачивается насосом. Для отвода воздуха на батареях устанавливают краны Маевского. В такой теплосистеме можно использовать не только воду, но и антифриз, поэтому она подходит для домов, где хозяева не проживают постоянно. Для принудительной схемы подходят все варианты обвязки — нижняя, боковая, диагональная.

Теплосистема такой конструкции не столь капризна, как гравитационная, поэтому собрать контур и установить радиаторы можно своими руками, не приглашая мастеров.

Где и как расположить радиаторы в помещении

Эффективность работы теплоприборов зависит от места их установки. Оптимальная зона – пространство под окном. Тогда конвекционные потоки, идущие вверх, прогреют комнату и задержат проникновение холодного воздуха. Отопители монтируют симметрично относительно центра окна, а все батареи в комнате выставляют на единый уровень. Радиаторы можно повесить на стену – в таком положении они тоже эффективно прогревают воздух.

Для правильной циркуляции воздуха при монтаже нужно соблюдать следующие правила:

1. Над батареей нельзя крепить широкие полки и подоконники. Между верхним краем отопителя и расположенными над ним горизонтальными элементами должно оставаться примерно 10 см.
2. Нежелательно устанавливать теплоприбор непосредственно над полом – расстояние между ним и напольным покрытием должно быть 10 –12 см. Иначе пыль, скапливающаяся внизу, будет переноситься конвекционными потоками.
3. Не стоит устанавливать отопитель вплотную к стене – должен оставаться зазор в 2–3 см.

Современные радиаторы могут обогреть любую площадь. Главное – правильно подобрать нужную модель и правильно ее обвязать. Тогда в доме или квартире будет тепло даже в холода.

Видео о радиаторах отопления

Вам будет интересно

Схемы подключения батарей отопления

Главная Статьи

 Компания ООО «УютТепло» осуществляет комплексное обслуживание систем отопления системе загородного дома в Заокском районе.
  Заказать монтаж радиатора или системы отопления под ключ вы всегда можете в УютТепло по телефону +7 (906) 627-69-64

  При монтаже батарей используется несколько схем подключения радиаторов к магистральной отопительной сети. Принципиальных различий в них нет, они применяются в зависимости от используемой схемы отопительной сети и особенности размещения данной конкретной батареи.

















Боковое подключение радиаторов

При таком подключении входной и выходной патрубок монтируются на одной стороне батареи. Как правило, горячая вода вводится через верхний патрубок, а выходит через нижний. Это самая распространенная схема подключения. Она используется чаще всего при монтаже батарей в квартирах, в силу подходящего расположения в ней стояков отопления.

Диагональное подключение

Входной патрубок находится наверху с одной стороны батареи, а выходной − снизу на другой стороне батареи. Считается что такая схема подключения радиатора отопления более эффективна с точки зрения теплоотдачи, поэтому она рекомендуется для больших батарей (12 секций и более). В других случаях используется по необходимости, на усмотрение подрядчика.

Нижнее подключение батарей

Нижнее подключение отопительных радиаторов наименее эффективно по теплоотдаче среди всех вариантов. Тем не менее, оно часто используется, особенно в закрытых системах отопления частных домов. Причина − при нижнем подключении трубы подводки легко скрыть,  особенно, если используется специальный радиатор с нижним подключением к сети.

В этом случае трубы можно замаскировать плинтусом или упрятать в стяжку под пол.

Подключение с байпасом

Если используется однотрубная схема обогрева, то для того, чтобы была возможность регулировки температуры в каждом помещении, между впускным и выпускным патрубком батареи устанавливается перемычка, которую называют байпасом. Эта перемычка обеспечивает  движение теплоносителя даже в случае, если вентили на батарее закрыты. Для того, чтобы поток теплоносителя распределялся между батареей и байпасом, последний делают меньшего диаметра. В такой схеме обвязка радиатора состоит из байпаса и двух вентилей на входе и выходе радиатора.

Значительно реже применяется схема, когда на месте стыка стояка и байпаса устанавливается трехходовой кран, которым регулируется температура.

Ниже  представлены различные схемы отопления, показывающие, как применяются различные схемы установки радиаторов.

 Однотрубная горизонтальная схема



Все батареи подключены по нижней схеме с байпасом, кроме последней − она подключена по диагональной схеме для компенсации остывания теплоносителя.

Двухтрубная вертикальная схема



Все батареи, кроме верхней, подключены по боковой схеме. Верхний радиатор подключен по нижней схеме для удобства прокладки стояков.

Лучевая схема установки радиаторов

 Компания ООО «УютТепло» осуществляет комплексное обслуживание систем отопления системе загородного дома в Заокском районе.
  Заказать монтаж радиатора или системы отопления под ключ вы всегда можете в УютТепло по телефону +7 (906) 627-69-64

Схемы подключения аккумуляторов для систем солнечной энергии

Схемы подключения аккумуляторов
На следующих схемах показано, как получить повышенный ток (большую мощность) с помощью параллельного подключения и как увеличить уровни напряжения с помощью последовательного подключения. Вы можете использовать как последовательное, так и параллельное соединение в комбинации.
Используйте параллельную проводку для увеличения тока (мощности).
	На этой схеме показана простая параллельная цепь для увеличения тока или мощности. Предположим, что мы используем 12-вольтовые аккумуляторы. Мощность всех 3 батарей добавляется, чтобы дать нам эффект батареи в 3 раза более мощной, но напряжение остается прежним и составляет 12 вольт. Параллельное соединение увеличивает ток, но напряжение не меняется. Это проводка, используемая, например, при запуске автомобиля от внешнего источника.
Используйте последовательную проводку для увеличения напряжения
На этой диаграмме показана простая последовательная цепь для повышения уровня напряжения батареи. Предположим, что мы используем действительно большие 4-вольтовые промышленные батареи.
Напряжение всех трех батарей добавляется, чтобы дать нам эффект батареи, в 3 раза превышающей напряжение, или, в данном случае, очень большой 12-вольтовой батареи. В этой цепи ток такой же, как ток только в одной из батарей. Но поскольку промышленные батареи на 4 вольта очень велики, мы фактически создали огромную батарею на 12 вольт.
Комбинация последовательного и параллельного подключения
На этой диаграмме показана комбинация последовательной и параллельной цепей для одновременного увеличения тока и уровня напряжения батареи. Предположим, на этот раз мы используем 12-вольтовые батареи.
При последовательном соединении слева направо добавьте две 12-вольтовые батареи, чтобы получить 24 вольта. И, поскольку мы сделали это 3 раза, а затем соединили каждую группу из 2 (теперь 24 вольта) параллельно, мы получили одну очень большую батарею на 24 вольта. У него вдвое больше напряжения, чем у одной 12-вольтовой батареи, и в 3 раза больше тока или мощности, потому что все 3 группы подключены параллельно.
Нет предела возможностям
Таким образом, используя последовательное соединение, вы можете нарастить напряжение до нужного вам уровня, а используя параллельное соединение, вы можете увеличить ток или мощность. Например, вы можете создать блок батарей на 24 В, последовательно соединив две батареи по 12 В, или создать группу батарей на 48 В, последовательно подключив четыре батареи по 12 В. Затем просто повторяйте это, пока не получите желаемую мощность, и подключите все группы на 24 или 48 вольт параллельно. Аккумуляторы для солнечных электростанций выпускаются на 2, 4, 6 и 12 вольт, поэтому возможна любая комбинация напряжения и мощности. Попробуйте это сами, используя Battery Bank Designer с 4 простыми вариантами «укажи и щелкни».
См. полные принципиальные схемы примеров систем солнечной энергии.
Эти примеры системных диаграмм покажут, как соединить компоненты системы солнечной энергии. Показана система мощностью 2 кВт, 4 кВт и 8 кВт, которая включает в себя солнечные панели, блоки сумматоров, контроллер(ы) заряда, инвертор(ы), аккумуляторную батарею, шунтирующие и измерительные цепи, панель выключателя переменного тока и проводку генератора переменного тока. .
5 * Воспользуйтесь нашим удобным оценщиком размера системы «наведи и щелкни», чтобы быстро и легко рассчитать количество солнечных панелей и аккумуляторных батарей, необходимых для систем различных размеров. Разработайте свою систему быстро с помощью наших инструментов интерактивного дизайна (Примечание: эти инструменты дизайна требуют, чтобы в вашем браузере был включен javascript) * Наш инструмент для проектирования аккумуляторных батарей избавит вас от путаницы при подключении аккумуляторной батареи. Используйте батареи на 2, 4, 6 или 12 вольт для создания системного напряжения 12, 24 или 48 вольт с помощью последовательного и параллельного подключения всего за 4 щелчка. Емкость батарейных блоков от 300 ампер-часов до более 4000 ампер-часов отображается графически, чтобы вы могли точно увидеть, как соединять батареи вместе. * Этот калькулятор размера провода позволит вам быстро найти правильный размер провода в AWG (американский калибр проводов) в зависимости от расстояния до массива солнечных панелей и величины силы тока, выдаваемой вашими панелями. Математика не требуется! Новая функция!   Ознакомьтесь с нашей новой функцией «Солнечные проекты», где вы можете создавать простые самодельные проекты для вашей солнечной энергосистемы, экономя деньги и получая от этого удовольствие!
Предыдущая страница К началу страницы

Схема подключения аккумуляторов последовательно и параллельно

Привет, в этой статье мы узнаем, как правильно последовательно и параллельно подключать аккумуляторы. Также мы обсудим, как можно рассчитать номинальный ток и напряжение в зависимости от типа подключения аккумулятора. В основном для батареи используются три типа соединений с целью требования емкости. Вот эти три соединения: 1. Последовательное соединение 2. Параллельное соединение 3. Последовательное и параллельное соединение. Эти знания очень помогают понять емкость всего блока батарей или когда вы собираетесь сделать блок батарей для системы ИБП или инвертора.

Последовательное соединение батарей

Нам нужно соединить несколько батарей последовательно, когда нам требуется большее напряжение, чем напряжение одной батареи. Здесь вы можете увидеть три батареи, соединенные последовательно.

При последовательном соединении аккумуляторов общее напряжение увеличивается, а емкость по току остается неизменной. Здесь, как вы можете видеть на рисунке выше, три батареи 12 В, 100 Ач соединены последовательно. Таким образом, общая мощность на выходе составит 36 В, 100 Ач. Помните, что при последовательном соединении аккумуляторов все аккумуляторы должны быть одной категории и в хорошем состоянии. Если один из них поврежден или не может обеспечить номинальное напряжение, это также повлияет на выходное напряжение схемы.

Читайте также:  Схема подключения инвертора. Установите инвертор и аккумулятор дома.

Параллельное соединение аккумуляторов

Когда нам требуется высокая емкость в ампер-часах, нам необходимо подключать аккумуляторы параллельно. Здесь вы можете видеть на рисунке ниже три батареи, соединенные параллельно.

Здесь вы можете видеть три батареи 12 В, 100 Ач, соединенные параллельно. Значит мощность на выходе схемы будет 12В, 300Ач. Здесь также все батареи должны быть в исправном состоянии. При последовательном соединении, если какая-либо батарея повреждена, это повлияет на общее выходное напряжение, но при параллельном соединении, если какая-либо батарея повреждена или не может обеспечить полное номинальное напряжение, это повлияет на выходную емкость схемы в Ач.

Читайте также:  Правильное подключение ИБП к нагрузке, инвертору, домашнему компьютеру

Последовательное и параллельное соединение батарей

Несколько батарей необходимо для последовательного и параллельного соединения, когда требуется как выходное напряжение, так и ампер-часы. согласно нашему требованию.

Здесь вы можете увидеть шесть аккумуляторов, соединенных последовательно и параллельно. Ряд 1 состоит из трех аккумуляторов (12 В, 100 Ач), соединенных последовательно. Таким образом, выход строки 1 будет 36 В, 100 Ач.

Ряд 2 также состоит из трех последовательно соединенных аккумуляторов (36 В, 100 Ач). Таким образом, выход строки 2 также составляет 36 В, 100 Ач.

Теперь оба ряда соединены параллельно. Итак, на выходе всей схемы будет 36В, 200Ач.

Читайте также:  [Объяснение] Подключение ламповой лампы со схемой

Что произойдет, если мы подключим батареи с разной полярностью?

Здесь мы взяли четыре неправильных соединения аккумуляторов. Теперь мы поймем, что произойдет в этих четырех условиях.

На рисунке А вы можете видеть, что обе батареи 12 В, 100 А подключены друг к другу с противоположной полярностью при параллельном соединении. Таким образом, в этом случае вы не получите никакого выходного или эквивалентного напряжения, потому что они минимизируют напряжение друг друга.
