Что лучше конвектор или инфракрасный обогреватель?

В магазинах вниманию покупателей предлагается огромное количество самого разнообразного отопительного оборудования. Как решить, что лучше: конвектор или инфракрасный обогреватель? Очень сложно бывает выбрать тип обогревающего устройства, который подойдет именно для вашего дома, квартиры или комнаты.

Содержание

• 1 Принцип работы конвекторных радиаторов
• 2 Особенности ИК обогревателей
  • 2.1 Чем хороши
  • 2.2 Разновидности
• 3 Заключение

Принцип работы конвекторных радиаторов

Конвекция, по сути, является неким круговым движением воздуха, нагретого любым обогревающим прибором.

Нагретый воздух движется к потолку вверх, затем, остывая, опускается снова к полу, где опять нагреваясь от отопительного конвекторного прибора, поднимается ввысь.

Конвекторные радиаторы отличаются друг от друга способами нагревания воздуха и бывают:

1. Водяные. Их отличие от электрообогревателей – в циркуляции теплоносителя, в данном случае воды. Для отопления водяными обогревателями необходимо собрать трубную магистраль, установить специальный котел.
   Они больше применимы для загородных домов, дач, коттеджей.
2. Газовые. Этот тип конвекторов использует источники газа и специальную систему, выводящую продукты сгорания. Не всем подходит, так как предусмотрен его жесткий крепеж, как правило, под окном и установка коаксиальной трубы для дымохода, выходящего сквозь стену на улицу. Но, тем не менее, в частных загородных домах этот вид конвектора достаточно приемлем.
3. Электрические. Они бывают в свою очередь масляные и теновые. В корпусе таких устройств расположен нагревательный элемент (масло или ТЭН). В процессе работы холодный воздух снизу засасывается сквозь специальную решетку после чего, нагреваясь, выходит наружу сквозь прорези в верхней части конвектора, поднимаясь вверх.

Среди радиаторов конвекторного типа наиболее популярны электрические воздухонагреватели.

Преимущества электрических обогревателей:

1. Высокий КПД.
2. Бесшумная работа.
3. Довольно высокая скорость прогрева (особенно у теновых).
4. Легки в установке.

Тэновый обогреватель затрачивает на 25%, меньше энергии и быстро нагревает помещение. Масляный электронагреватель может обогреть большую площадь на более длительное время.

В роли основного отопительного устройства, особенно в частных строениях, подходят конвекторные радиаторы водяного или газового типа. Конвекторы электрического вида наиболее хороши в качестве дополнительного способа обогрева помещений. Их можно применять как в частных домах, так и в городских квартирах.

Особенности ИК обогревателей

Инфракрасные установки, можно сказать, переняли способ нагревания воздуха у матушки природы. Именно солнце, а точнее его лучи, имеющие невидимую глазу длинноволновую часть светового спектра, дают нам ощущение тепла.

Солнце греет своими лучами не сам воздух, а предметы, находящиеся на поверхности земли. Именно эта природная схема обогрева взята за главную основу принципа отопления ИК устройств.

То есть, в помещении, где установлен инфракрасный обогреватель, сначала нагреваются предметы, а затем уже воздух – путем теплоотдачи от присутствующих объектов (подробнее о схеме действия — в статье принцип работы обогревателя с инфракрасным излучением).

Чем хороши

Эти нагревательные приборы просты и удобны в эксплуатации и обладают определенными достоинствами:

1. Они мобильны, их можно расположить в любых помещениях, перевозить из дома на дачу и обратно, легко монтировать, при необходимости быстро снять, сложить и упаковать.
2. Очень быстро согревают холодные помещения, причем достаточно равномерно в разных частях помещения.
3. Не производят шума, не вибрируют.
4. Обладают быстрой теплоотдачей, их легко можно встраивать в системы типа«умный дом».
5. Просты в уходе, обслуживании, безопасны, экономичны.

ИК приборы, нагревая помещения, расходуют на 40-45% меньше энергии, чем электрический конвекторный радиатор.

Разновидности

Инфракрасные нагреватели имеют несколько разновидностей, это:

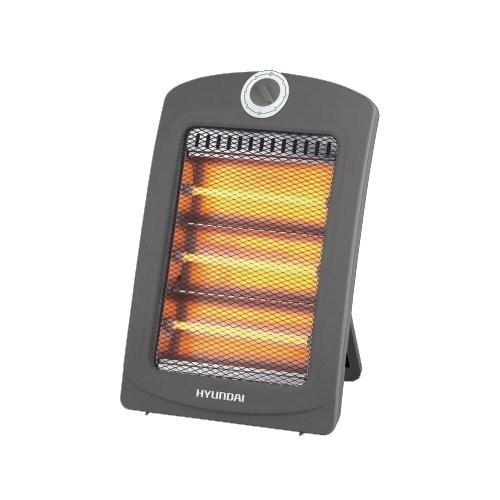

1. Галогенные.
2. Кварцевые.
3. Карбоновые.

В состав этих приборов входят специальные облучающие лампы, рефлектор, элементы управления. Обогревательные лампы служат источником облучения: так же как и солнце, они не греют сам воздух, а отдают свое тепло предметам или человеку, на которого они направлены. По внешнему виду своему ИК нагреватели лампового типа бывают напольные и потолочные. Действие их проявляется моментально. При включении прибора тотчас же ощущается тепло.

Для детских комнат очень хорошо использовать в целях безопасности потолочные инфракрасные нагреватели.

При работе ИК обогревателей воздух «не гуляет» в помещении, а значит, пыль совершенно не поднимается и не оседает на отопительную установку, следовательно, она не подвержена горению, и не издает никаких запахов.

Заключение

Рассмотрев особенности этих обогревающих устройств, каждый может решить, какой обогреватель для него лучше – ИК установка или конвектор. Нужно только помнить, что конвекторы тоже бывают разного типа. Водяной радиатор применим лучше всего как основной вид отопления, а газовый может работать при подключении к газовой системе или баллонам со сжиженным газом. Также можно сказать, что конвекторные радиаторы очень хорошо могут подойти для небольших помещений, дач, лоджий, закрытых террас или веранд. Если требуется быстрый нагрев помещения, особенно какой-либо локальной зоны, то лучше подойдет ИК установка.

Читайте также: сравнение возможностей конвектора и электрокотла.

А самыми удобными обогревателями с точки зрения мобильности и эксплуатации считаются инфракрасные установки и электрические конвекторы. Каждый из них хорош по-своему, и выбор здесь зависит от конкретных условий их применения. Существует также симбиоз этих двух приборов — конвективно-инфракрасный обогреватель, однако стоит он недешево.

Руководство по нагревательным элементам | Wattco

Нагреватели для промышленных помещений обычно питаются от источника электроэнергии. Нагреватели производства WATTCO™ все электрические нагреватели с нагревательными элементами, изготовленными из специально разработанных электрических нагревательных стержней. Типичные нагревательные элементы изготавливаются из стали или нержавеющей стали. Они используются для нагрева воды или аналогичной жидкой среды общего назначения и обычно не подвержены коррозии.

Другие используемые материалы, устойчивые к коррозии, представляют собой сплавы, такие как медь или титан. Они наиболее устойчивы к высоким температурам и выдерживают воздействие высокоагрессивных сред. Недавно для более продвинутого применения были представлены специально изготовленные сплавы, такие как Inconel® и Incoloy®.

Нагревательные элементы являются жизненно важной частью промышленного нагревателя с различными дополнительными преимуществами в зависимости от конкретного применения. Выбор нагревательных элементов во многом зависит от типа и природы используемой среды. В дополнение к среде, тип нагревателя, который он будет устанавливать, также имеет отношение к тому, из какого сплава он должен быть изготовлен. Эти элементы изготавливаются на заводе любой формы и размера. Они работают при чрезвычайно высокой температуре, так как некоторые нагревательные элементы должны работать значительно выше рабочей температуры 1600⁰F.

Материалы, используемые в нагревательных элементах, различаются в зависимости от их применения. Для погружных нагревателей часто требуются материалы, обладающие высокой устойчивостью к разрушению при экстремальных температурах и способные оставаться в погруженном состоянии, не поддаваясь эрозионному фактору. Учитывая эти условия, нержавеющая сталь идеально подходит для нагрева воды и других подобных химикатов. Нержавеющая сталь изготавливается из стального сплава с содержанием хрома не менее 10,5%, более вероятно, от 13% до 26% по массе. (Источник: Википедия) Самым большим преимуществом нержавеющей стали по сравнению с обычной углеродистой сталью является устойчивость к окислению. Однако нержавеющая сталь ни в коем случае не является полностью устойчивой к эрозии. Определенные внешние условия, такие как низкий уровень кислорода, высокая соленость или плохая циркуляция, при которых нержавеющая сталь становится уязвимой для пассивной пленки оксидов хрома.

Использование экзотических сплавов еще больше повышает способность нагревательных элементов противостоять присущей им эрозионной природе. Медь, например, не реагирует на воду, поэтому нормального окисления избежать не удалось. Однако при длительном использовании он в конечном итоге реагирует с кислородом воздуха и образует слой оксида меди вместо оксида железа. Использование титана значительно снижает риск коррозии, поскольку одним из его свойств является высокая коррозионная стойкость. Дополнительным преимуществом титана является то, что он легче пера по сравнению с другими металлами.

Для экстремальных условий WATTCO™ производит нагревательные элементы из суперсплавов, таких как Inconel® или Incoloy®. Суперсплавы в основном представляют собой материалы на основе никеля и являются отличными коррозионно-стойкими материалами, обычно подходящими для сред с особенно высоким давлением и кинетической энергией. Они также полностью устойчивы к экстремальным температурам, особенно к определенным химическим веществам, в противном случае неустойчивые к обычным сплавам нагревательных элементов. Нагревательные элементы имеют жизненно важное значение для производства промышленных нагревателей, и правильный выбор сплава в конкретных условиях имеет первостепенное значение для разработки подходящего применения для конкретного промышленного нагревателя. Дополнительную информацию можно найти на сайте www.wattco.com.

Узнайте цену на нагревательный элемент сегодня. WATTCO также производит другие продукты для промышленного обогрева, такие как инфракрасные обогреватели, панели управления, циркуляционные обогреватели и многое другое. Нажмите здесь, чтобы просмотреть все наши продукты.

Трубчатые нагревательные элементы | Прямые и фигурные нагревательные элементы

Связаться с намиЗапросить предложение

Универсальные и экономичные электрические трубчатые нагревательные элементы применяются практически во всех мыслимых типах систем отопления. Эти прочные трубчатые нагреватели являются надежным источником тепла, используемым для нагрева множества жидкостей, газов и твердых тел, и могут применяться прямо или образовывать сложные образования.

Трубчатые нагреватели Durex также используются для лучистого отопления на открытом воздухе или в вакууме. Нагревательные элементы могут быть залиты или закреплены на металле для образования нагретых деталей. Мы предлагаем широкий выбор стандартных конструкций, или трубчатые нагревательные элементы могут быть изготовлены по индивидуальному заказу в соответствии с вашими требованиями. Специалисты Durex Industries по разработке приложений и проектировщики готовы помочь в определении правильной конфигурации трубчатого электрического нагревателя.

Особенности конструкции трубчатого нагревательного элемента

• Может работать от напряжения 600 В или выше в определенных приложениях
• Может быть предварительно отформован на заводе или в полевых условиях с использованием соответствующих инструментов
• Толстостенная конструкция доступна для применения в условиях высокого давления и высокой коррозии
• Доступны диаметры от 0,26 до 0,496 дюйма для индивидуального применения
• Низковаттные медные, стальные или высоколегированные материалы оболочки для снижения коррозии
• Стойкость к высоким температурам 1500°F+
• Прецизионная спирально намотанная никель-хромовая проволока сопротивления обеспечивает равномерный тепловой профиль
• Окружная холодная сварка плавлением штифтов к проволоке обеспечивает прочное соединение для увеличения срока службы нагревателя
• Уплотненная диэлектрическая изоляция MgO высокой чистоты продлевает срок службы резистивной проволоки при высоких температурах
• Повторно уплотненные изгибы обеспечивают более длительный срок службы за счет обеспечения целостности изоляции
• Элементы, признанные UL и CSA, обеспечивают безопасную и надежную работу
• Прецизионное сложное формование
• Высокотемпературные влагозащитные уплотнения
• Испытания на утечку гелия, электрические и рентгеновские испытания

Прямые нагревательные элементы

Durex производит стандартные трубчатые нагревательные элементы для любого применения. Трубчатые нагревательные элементы являются универсальным и экономичным источником тепла для широкого спектра промышленных и коммерческих применений. Стандартные диаметры: 0,260″, 0,315″, 0,375″, 0,430″, 0,475″ и 0,49″.6″. Доступны другие специальные размеры. В зависимости от диаметра возможна поставка до 335″. Стандартные материалы оболочки варьируются от меди и стали до трубчатых нагревателей из нержавеющей стали и сплавов Incoloy®. В зависимости от диаметра и размера требуемого элемента могут быть доступны специальные материалы оболочки. Стандартные выводы включают в себя шпильку с резьбой, переборку с резьбой, наконечник с резьбой, быстроразъемную лопатку, герметик «керамика-металл», литой резиновый вывод, обычный узел клеммы для подводящего провода и многое другое. Гибкие удлинители подводящих проводов или другие варианты монтажа доступны для конкретных применений.

Формованные нагревательные элементы

Индивидуальные нагревательные элементы могут быть изготовлены любой длины, практически любой конфигурации и покрыты различными материалами в соответствии с вашими требованиями. Точно так же возможности подключения/разъединения ограничены только вашим воображением и наличием компонентов. Стандартные выводы включают в себя шпильку с резьбой, переборку с резьбой, наконечник с резьбой, быстроразъемную лопатку, герметик «керамика-металл», литой резиновый вывод, обычный узел клеммы для подводящего провода и многое другое. Durex часто изготавливает трубчатые нагреватели на заказ совместно с конструкторским персоналом OEM-производителя как для прототипа, так и для производства.

Что следует учитывать при выборе трубчатых нагревателей

При выборе трубчатого нагревательного элемента, подходящего для вашего применения, необходимо учитывать несколько факторов, прежде чем принимать решение. Факторы включают:

• Тип электрического соединения
• Контроль температуры
• Номинальная мощность и напряжение
• Требования к установке и монтажу (кронштейны, фитинги и т. д.)
• Требования к формованию и изгибу
• Рабочая температура
• Агрессивная среда и воздействие на обогреватель

Свяжитесь с экспертами по трубчатому нагреву в Durex Industries сегодня

В Durex Industries мы с нетерпением ждем новых проектов и задач.

У нас есть большой опыт применения трубчатых нагревательных элементов в сложных условиях от криогенных температур до более 1500 ° F, с низкой или высокой плотностью мощности, в неблагоприятных или сильно коррозионных средах. Давайте приступим к вашему следующему проекту трубчатого нагревательного элемента сегодня.

• Технические характеристики и опции
• Руководство по применению
• Типичные области применения
• Тематические исследования
• Загрузка литературы

Технические характеристики и опции трубчатых нагревательных элементов

Вернуться к началу

Физические и электрические характеристики

Диаметр оболочки +-0,005 дюйма (+-0,13 мм)	0,260 дюйма (6,60 мм)	0,315 дюйма (8,00 мм)	0,375 дюйма (9,52 мм)	0,430 дюйма (10,92 мм)	0,475 дюйма (12,07 мм)	0,496 дюйма (12,60 мм)
Длина тубуса Макс.	404 дюйма (10 260 мм)	370 дюймов (9398 мм)	337 дюймов (8560 мм)	329 дюймов (8356 мм)	281″ (7137 мм)	263 дюйма (6680 мм)
Максимальное напряжение	250	480	480	600	600	600
Максимальная сила тока	15	30	30	40	40	40
Допустимая мощность	Промышленный стандарт +5% -10%
Допустимое сопротивление	Промышленный стандарт +5% -10%

Длина

Общая длина тубуса	11-20″	21-50″	51-80″	81-110″	111-140″	141-170″	171-200″	201″и выше
Длина тубуса	± 3/32 дюйма	± 1/8″	± 5/32 дюйма	± 3/16″	± 7/32 дюйма	± 1/4″	± 3/8″	± 1/2 дюйма
Длина с подогревом	± 1/4″	± 1/2 дюйма	7/8″	± 1 1/8″	± 1 3/8 дюйма	± 1 5/8″	± 1 7/8″	± 2 3/8 дюйма
Минимум без подогрева	1″	1 1/4″	1 1/2 дюйма	1 5/8″	1 3/4″	2 дюйма	2 1/4″	2 1/2 дюйма

Трубчатая оболочка, рекомендации по температуре и удельной мощности

Нагреваемая среда	Температура процесса °F (°C)	Материал оболочки	Макс. Плотность в ваттах Вт/дюйм2 (Вт/см2)
ТВЕРДЫЕ ВЕЩЕСТВА
Крепление к металлу	До 500 (260) до 1000 (540)	Инколой ®	20 (3) 10 (1,5)
Фрезерованные пресс-формы	До 500 (260) На номер 1000 (540)	Инколой ®	60 (9) 30 (4,5)
Вакуумные плиты	До 650 (345) до 1000 (540)	Алюминий, нержавеющая сталь Инколой ® или Инконель ®	40 (6) 20 (3)
ЖИДКОСТИ
Чистая питьевая вода	К 212 (100) До 500 (260)	Медь Инколой ®	60 – 90 (9 – 14) 30 – 40 (4,5 – 6)
Де-И Вода	К 212 (100)	316SS	60 (9)
Технологическая вода и Сильно разбавленные коррозионные вещества	До 200 (95)	304SS или инколой ®	48 (7,5)
Слабые или разбавленные кислоты и Щелочи	До 200 (95)	Инколой ® , нержавеющая сталь 316 или Инконель ®	15-23 (2,3 – 3,5)
Масла (в зависимости от типа и использования)	50 – 600 (10-315)	Сталь 6 – 23	(1 – 3,5)
ВОЗДУХ
Духовки с естественной конвекцией	До 700 (370) до 1200 (650)	Инколой ®	30 (4,5) 10 (2,3)
Поток воздуха @ Мин. 500 футов в минуту	До 800 (425) до 1000 (650)	Инколой ®	30 (4,5) 23 (3,5)

Доступные материалы оболочки и максимально рекомендуемая температура оболочки

Материалы оболочки	Максимальная температура воздуха °F (°C)	Типичные области применения
Доступные стандартные материалы оболочки
Медь	350 (175)	Нагрев чистой питьевой воды
Алюминий	750 (400)	Вакуумные плиты
Сталь	750 (400)	Масла, гликоль, расплавленные соли, неагрессивные вещества
304SS	1200 (650)	Повышенная коррозионная стойкость по сравнению со сталью
316SS	1200 (650)	Деионизированная вода и некоторые коррозионно-активные вещества
Инколой ® 840	1600 (870)	Улучшенная коррозионная стойкость по сравнению со сталью и 304SS
Инколой ® 800	1600 (870)	Повышенная стойкость к воздействию хлоридов, другим коррозионным веществам
Другие доступные материалы оболочки
321SS	1200 (650)	Повышенная коррозионная стойкость по сравнению со сталью и 304SS
Инколой ® 825	1600 (870)	Высокая устойчивость ко многим кислотам, солям и другим средам
Инконель ® 600	1800 (980)	Высокая устойчивость ко многим кислотам, солям и другим средам

Варианты крепления нагревателя

КРЕПЛЕНИЕ ТИПА R – Фиксирующие шайбы

Диаметр нагревателя	А	Б
0,260 дюйма	3/4 дюйма	Укажите
0,315 дюйма	5/8″	Укажите
0,375 дюйма	3/4″	Укажите
0,430″	3/4″	Укажите
0,475″	3/4″	Укажите

МОНТАЖ ТИП K – Монтажный кронштейн

Укажите все требуемые размеры и допуски.

МОНТАЖ ТИПА F – Монтажный фланец

Укажите все требуемые размеры и допуски.

ТИП B МОНТАЖ – Резьбовые переборочные фитинги

Тип	Материал
ББ	Латунь
БС	Сталь
В4	304СС

Диаметр	Резьба	А	Б	С
0,260 дюйма	1/2 – 20	3/4″	5/8″	3/4″
0,315 дюйма	1/2 – 20	3/4″	5/8″	3/4″
0,375 дюйма	5/8 – 18	15/16″	3/4″	7/8″
0,430″	5/8 – 18	15/16″	3/4″	7/8″
0,475 дюйма	3/4 – 20	1″	7/8″	1″

Варианты подключения трубчатого нагревателя

КОНЦЕВОЕ СОЕДИНЕНИЕ ТИПА S – Наконечник с резьбовой шпилькой с керамическим изолятором.

НАКОНЕЧНИК ТИПА S1 – Наконечник с резьбовой шпилькой со стопкой слюды.

СОЕДИНЕНИЕ ТИПА L – Клемма с винтовым наконечником.

Размер винта	Диаметр	А	Ш
#8-32	До 0,315 дюйма	7/8″	5/16″
#10-32	0,375″ и выше	1 1/16″	7/16″
Максимум 240 В

СОЕДИНЕНИЕ ТИП L1 – Клемма с винтовым наконечником 90°.

Размер винта	Диаметр	А	Ш
#8-32	До 0,315 дюйма	7/8″	5/16″
#10-32	0,375″ и выше	1 1/16″	7/16″
Максимум 240 В

РАЗЪЕМ ТИПА D – Быстрое соединение. Максимум 240 В

РАЗЪЕМ ТИП D1 – Быстроразъемное соединение 90°. Максимум 240 В

КЛЕММА ТИПА W – Сборка клемм проводов.

Тип	Изоляция	Макс. Температура	Вольт
ВС	Силикон	390°F (200°C)	600В
ВФ	Стекловолокно	480°F (250°C)	600В
ВМ	Слюда/стекло	840°F (450°C)	600В

Примечание. Если требуется защитный армированный кабель (шланг), проконсультируйтесь с заводом-изготовителем.

Варианты уплотнения для трубчатых нагревательных элементов

ВАРИАНТ УПЛОТНЕНИЯ ТИПА G – Силиконовое конформное покрытие – Общая защита, пористое, максимальная температура 220°F (105°C) стойкость к загрязнению (лучший выбор для долговременной влагостойкости), низкая пористость, максимальная температура 450°F (230°C)

ВАРИАНТ УПЛОТНЕНИЯ ТИПА V – Силикон RTV – Защита от влаги и загрязнений, пористый, макс. температура 400°F (200°C)

ВАРИАНТ УПЛОТНЕНИЯ ТИПА M – Силиконовая резина поверх формы, макс. температура 300°F (150°F)

Диаметр	А
0,260 дюйма	7/16″
0,315 дюйма	7/16″
0,430″	5/8″

ВАРИАНТ УПЛОТНЕНИЯ ТИПА PA – Герметичный переходник

Герметичная защитная трубка обеспечивает неразрывное соединение между изоляцией провода, уплотнением и защитным кожухом, которое может потребоваться.

Тип PS — провод с силиконовым покрытием RTV и силиконовой изоляцией Тип PP — провод с эпоксидным покрытием и провод с изоляцией из стекловолокна Тип PT — провод с эпоксидным покрытием и провод с тефлоновой изоляцией

ВАРИАНТ УПЛОТНЕНИЯ ТИП HS – Герметичные клеммы керамика-металл, макс. температура 1000°F (540°C)

Размер резьбы	Диаметр	Ш
#8-32	0,260″	1 3/4″
#10-32	0,315″	1 7/8″
#1/4-28	0,430″	2 1/8″

Варианты конструкции трубчатого нагревателя для трубчатых нагревательных элементов

Длина без нагревателя — Длина без нагревателя может варьироваться в зависимости от требований применения. Более длинные ненагреваемые секции часто используются для охлаждения области соединения или для сосредоточения выделения тепла в определенной области нагреваемой детали или среды.

Распределенная мощность – Трубчатые нагреватели Durex могут быть изготовлены по индивидуальному заказу для изменения удельной мощности по всей длине нагревателя. Это помогает обеспечить однородность температуры внутри пресс-формы или компенсировать потери тепла вблизи концов.

Обработка и отделка оболочки – Для трубчатых нагревателей, которые будут изгибаться в полевых условиях, обязательно укажите в заказе «полный отжиг». Для фармацевтических и других «чистых» применений может быть поставлена ​​отделка светлым отжигом. Также доступна, в зависимости от конфигурации, пассивация оболочки, которая удаляет любое свободное железо, которое может оставить пятна или ржавчину на поверхности оболочки.

Варианты гибки трубчатого нагревателя

Трубчатые нагревательные элементы могут иметь 2-х и 3-х мерную форму для лучшего соответствия требованиям применения. Обеспечьте возможность увеличения размеров до 10 % из-за теплового расширения и обеспечьте достаточную поддержку для предотвращения провисания нагревательного элемента из-за высоких температур. Если требуется гибка прямых элементов в полевых условиях, перед гибкой свяжитесь с Durex Industries для получения инструкций по гибке в полевых условиях. Кроме того, укажите «полный отжиг оболочки», чтобы учесть изгиб в полевых условиях.

Допуски на изгиб для Incoloy ^® и элементов оболочки из нержавеющей стали

Справочник данных по изгибам	Диаметр нагревателя
	0,260 дюйма	0,315 дюйма	0,375″	0,430″	0,475″	0,490 дюйма
Стандарт минимального радиуса изгиба	0,437″	0,562 дюйма	0,687″	0,75″	0,812″	0,875″
Минимальный радиус изгиба с подавленным изгибом	0,375″	0,50″	0,562 дюйма	0,625″	0,687″	0,75 дюйма
Стандартные допуски на изгиб	1/8″	1/8″	1/8″	1/8″	1/8″	1/8″
Специальные допуски на изгиб	1/16″	1/16″	1/16″	1/16″	1/16″	1/16″
Прецизионные допуски на изгиб с инструментами	0,005 дюйма	0,005 дюйма	0,005 дюйма	0,005″	0,005″	0,005 дюйма

Примечание. Для стальных и медных элементов оболочки возможны меньшие радиусы изгиба. Для получения дополнительной информации обратитесь в компанию Durex Industries.

• Изгиб трубчатого нагревателя – 406 КБ (PDF)

Трубчатые нагревательные элементы Руководство по применению

Вернуться к началу

Нагрев металлических деталей

Ниже приведены способы установки для нагрева металлов в порядке от лучшего к наименее эффективному.

Durex Industries рекомендует запрессовывать трубчатый нагревательный элемент в пластины с фрезерованными канавками для увеличения срока службы нагревателя. Убедитесь, что все нагретые части нагревателя соприкасаются с деталью. Для повышения теплопередачи следует использовать цемент для теплопередачи. Если используются хомуты, они должны располагаться близко друг к другу и не затягиваться слишком сильно, чтобы обеспечить хороший контакт нагревателя с деталью. Допускается увеличение длины до 10 % из-за теплового расширения при нагреве.

Нагревающие жидкости

Во избежание перегрева или загрязнения нагревательного элемента убедитесь, что нагретая часть трубчатого нагревателя ВСЕГДА погружена в жидкость. Для получения оптимальных результатов правильно подберите материал оболочки и мощность нагревателя в зависимости от применения жидкости. Устанавливаемые на заводе фитинги или компрессионные фитинги, устанавливаемые на месте, используются для крепления и уплотнения трубчатого элемента к стенке резервуара. См. разделы «Погружной», «Циркуляционный» и «Боковой нагреватель» на нашем веб-сайте или в каталоге для получения информации о других жидкостных нагревателях.

Нагрев воздуха и газов

Трубчатые нагревательные элементы обычно имеют форму U-образной шпильки или другой формы, устанавливаются через отверстия в стене и закрепляются стопорными шайбами, зажимами, резьбовыми фитингами, монтажным кронштейном или фланцем. Для достижения оптимальных результатов используйте оболочку Incoloy® и убедитесь, что используется разумная плотность мощности. Допускается увеличение длины на 10 % из-за теплового расширения. Для горизонтальной установки предусмотрите опоры не менее чем через каждые 18 дюймов длины, чтобы избежать провисания элемента из-за высоких температур. См. разделы веб-сайта или каталога «Циркуляционный нагреватель» и «Канатный нагреватель» для принудительного воздушного и газового отопления.

Лучистое отопление и вакуум

Трубчатые нагреватели, используемые для лучистого нагрева, обычно используют отражатели для направления тепловой энергии на нагреваемую деталь. Это хорошо работает для обогрева, сушки и отверждения. Однако при использовании нагревателей в вакууме передача тепла происходит только за счет излучения, поэтому уменьшите удельную мощность на 20–30 % по сравнению с воздушным нагревом. Алюминиевая оболочка, а также нагреватели с оболочкой из инконеля® обычно используются с вакуумными проходными узлами. Durex Industries может тестировать и измерять скорость вакуумной утечки вплоть до 8×10-8 SCCS He (3×10-6 Па 1/с).
