формула расчета тепловых потерь здания, тепловой расчет отопительных приборов

Чтобы смонтировать надежную и стабильно работающую систему теплоснабжения в любом помещении, будь то офис, производственная постройка или жилое помещение, очень важно четко и грамотно выполнить тепловой расчет помещения.

Правильно произведенный тепловой расчет здания, расчет мощности и других показателей системы позволят обезопасить себя от возможных неприятностей, связанных с поломкой нагревательного оборудования и позволят сконструировать эффективную, но и экономичную отопительную систему, к которой не будет никаких претензий ни у жилищно-коммунальных служб, ни у других органов, контролирующих подобные работы.

Именно о том, как выполнить тепловой расчет помещения и какие действия потребуется выполнить для этого мероприятия, далее и пойдет речь.

Этапы выполнения теплового расчета помещения

Как известно, тепловой расчет отопительных приборов осуществляется в несколько стадий, а именно:

• прежде всего следует узнать то, чему равны тепловые потери дома, чтобы правильно определить мощность не только отопительного котла, но и каждого из приборов нагрева, т. е. каждой батареи. Подобные вычисления должны быть произведены для каждого помещения, которое имеет в своей конструкции внешнюю стену.

  Важно запомнить, что полученный результат крайне необходимо проверить на предмет правильности. Так, итоговые цифры следует разделить на параметр площади конкретного помещения, чтобы получить размер удельных тепловых потерь, который измеряется в Вт/м². Наиболее часто этот показатель составляет 50/150 Вт/м². При условии, если результат расчетов слишком отличается от данного показателя, то следует все перепроверить и при необходимости заново выполнить вычисления, так как в случае использования неправильных расчетов возникает серьезная угроза нормальному функционированию всей отопительной системы в целом;

• после этого следует определиться с рабочей температурой. Правильнее всего будет принять за основу следующие параметры: 75/65/20°C, что равно температурному режиму в котле отопления, в радиаторе и в комнате соответственно;
• далее необходимо выполнить расчет тепловой мощности системы отопления, принимая во внимание расчет тепловых потерь здания;
• затем требуется произвести расчет гидравлики, так как система теплоснабжения не сможет нормально функционировать без него. Подобные вычисления также необходимы для определения параметров трубы, в частности, их диаметра, а также для изучения технических характеристик насоса циркуляции, входящего в конструкцию системы. При выполнении расчетов в загородном доме частного типа можно воспользоваться специальными материалами и изучить фото различных таблиц, где приведены данные о сечении труб отопления;
• продолжаются расчеты выбором отопительного котла и определением его свойств. Так, главное – это решить, какой тип конструкции будет применяться: бытовой или промышленный;
• завершается процесс определением объема системы теплоснабжения. Знать этот параметр важно, в первую очередь, для того, чтобы правильно выбрать бак расширения или удостовериться в том, что объема того бака, который вмонтирован в генератор тепла, будет достаточно. Для выполнения любых расчетов всегда можно воспользоваться стандартным бытовым калькулятором, не прибегая к сложным математическим вычислениям.

Как правильно выполнить тепловой расчет здания

Для того чтобы произвести тепловой расчет здания, требуется, в первую очередь, иметь в наличии необходимые данные, которые понадобятся для вычислений.

Этапы этой работы будут следующими:

1. Для начала потребуется тщательно изучить проектный план сооружения, где обязательно должны быть отображены параметры каждого из помещений как изнутри, так и снаружи, а кроме того, должны быть информация о размерах проемов дверей и окон.
2. Затем необходимо определить, как именно расположена постройка относительно световых сторон, чтобы иметь сведения о поступающих в комнату прямых солнечных лучах, а также тщательно рассмотреть условия климата в конкретном регионе.
3. После этого необходимо уточнить данные о том, из какого материала состоят внешние стены, а также то, какую высоту они имеют.
4. Нелишним также будет получить информацию о структуре пола непосредственно от помещения и до самой земли, а также об основе перекрытия, начиная от комнаты и заканчивая улицей.

По окончании сбора всей этой информации можно приступать к расчету объема тепловой энергии, который потребуется затратить на качественный обогрев жилища. В процессе монтажа также можно будет получить необходимые сведения, требуемые для выполнения гидравлических подсчетов.

Формула расчета тепловой энергии

Чтобы правильно рассчитать необходимый объем тепла для отопления, обязательно важно учитывать такие параметры, как мощность, которой обладает нагревательный котел, а также потери тепла в процессе работы. Формула расчета тепловой энергии, требуемой для нагрева помещения, является следующей: Мк = 1,2 * Тп (Мк – это измеряемая в кВт мощность, которой обладает генератор тепла, Тп – это объем теплопотерь жилой конструкции, а 1,2 – это необходимый запас, который должен быть равен 20%).

Важно запомнить, что коэффициент 1,2 допускает саму возможность резкого снижения давления в системе газопровода в холодное время года, кроме того, сюда же входят и потенциальные потери тепла, причиной которых зачастую являются сильные морозы, особое влияние которых наблюдается ввиду недостаточной теплоизоляции дверей комнаты.

Наличие такого запаса делает возможным значительно варьировать температурные режимы.

Нельзя не упомянуть и тот факт, что при подсчете затрачиваемой энергии тепла его потери будут проходить совсем неравномерно, поэтому следует помнить о следующих данных:

• через внешние стены теряется больше всего полезного тепла – около 40% от общего объема;
• через оконные проемы уходит примерно 20%;
• тепло покидает помещение через поле в объеме, равном 10%;
• через крышу также выходит примерно 10%;
• еще один участок тепловых потерь – дверные проемы и вентиляция, через которые способно испариться около 20% тепла.

Коэффициенты расчета тепловых потерь здания

Важно не только знать необходимую формулу, требующуюся для расчета необходимой энергии тепла для обогрева постройки, но и применять следующие коэффициенты, которые позволяют учитывать абсолютно все факторы, влияющие на такие вычисления:

• К1 – это тип окон, которыми оборудовано конкретное помещение;
• К2 – это показатели тепловой изоляции стен конструкции;
• К3 – показатель соотношения площади оконных проемов и полов;
• К4 – наименьшая температура снаружи дома;
• К5 – количество внешних стен, имеющихся в сооружении;
• К6 – количество этажей в постройке;
• К7 – параметр высоты помещения.

Если говорить о потерях тепла, осуществляемых через окна, важно помнить о коэффициентах для таких расчетов, которые являются:

• для окон со стандартным остеклением этот параметр составляет 1,27;
• для стеклопакетов двухкамерного типа – 1;
• для трехкамерных стеклопакетов – 0,85.

Не стоит забывать, что увеличение объема окон относительно полов в доме прямо пропорционально увеличению теплопотерь в постройке.

Так, соотношение оконных площадей и пола в жилище будет:

• для 10% – 0,8;
• для 10 – 19% – 0,9;
• для 20% – 1;
• для 21 – 29% – 1,1;
• для 30% – 1,2;
• для 31 – 39% – 1,3;
• для 40% – 1,4;
• для 50% – 1,5.

Выполняя расчет потребления необходимого количества энергии тепла, также важно помнить, что для материала, из которого изготовлены стены сооружения, также имеются свои коэффициенты:

• для блоков или бетонных панелей – от 1,25 до 1,5;
• для бревенчатых стен или стен из бруса – 1,25;
• для кирпичной кладки толщиной в 1,5 кирпича – 1,5;
• для 2,5 кирпичной кладки – 1,1;
• для блоков из пенобетона – 1.

Стоит учитывать и тот факт, что если температуры за пределами дома являются низкими, то и тепловые потери становятся более существенными, например:

• если температура достигает -10°C, то коэффициент будет составлять 0,7;
• если этот параметр является ниже -10°C, то коэффициент должен быть 0,8;
• если температура составляет -15°C, то цифра будет равна 0,9;
• при морозе в -20°C коэффициент должен составлять 1;
• величина коэффициента при -25°C – 1,2;
• в случае понижения температуры до -30°C коэффициент должен быть равен 1,2;
• если столбик термометра на улице достигает -35°C, то коэффициент должен составлять 1,3.

Кроме того, рассчитывая объем требуемого для обогрева дома тепла, важно учитывать непосредственно площадь комнаты, которая отображается как Пк, а также удельное значение, которое составляет теплопотери – это УДтп.

Так, высчитать объем возможных потерь тепла конкретного помещения можно, воспользовавшись следующей формулой: Тп = УДтп * Пл * К1 * К2 * К3 * К4 * К5 * К6 * К7.

Параметр УДтп в этом случае должен быть равен 100 Вт/м².

Принцип гидравлического расчета для системы отопления

На этом этапе расчетов необходимо подобрать нужные параметры отопительных труб, такие как их длина и диаметр, а также осуществить балансировку всей системы посредством клапанов радиатора. Подобные вычисления также позволят определить оптимальную мощность такого функционального элемента системы, как электрический насос циркуляции.

Итоги гидравлических расчетов позволяют узнать следующие показатели: М – объем воды, который расходуется в процессе работы (измеряется в кг/с), DP1, DP2… DPn – это тот напор, который теряется при прохождении теплоносителя от котла к каждому из радиаторов. Как следствие, расход воды можно высчитать по следующей формуле: M = Q/Cp * DPt Q, где Ср – это параметр удельной теплоемкости теплоносителя, который равен в среднем 4,19 кДж, а DPt – это разница температур воды на входе в котел и на выходе из него.

Проведение всех вышеперечисленных расчетов позволит оборудовать надежную, экономичную и эффективную систему отопления и не даст механизму выйти из строя в самый неприятный момент.

• Зубчатые ремни приводные для промышленного производства. Минимальные цены!

Тепловой расчёт помещения, расчёт теплового баланса и нагрузки помещения

Проект отопления, кондиционирования или вентиляции любого объекта начинается в первую очередь с теплового расчета помещения. Такой расчет является документом, решающим основные задачи теплоснабжения конкретно взятого помещения. Определяется его потребность в тепловой энергии, годовое или суточное потребление топлива, затраты тепла.

Для того чтобы рассчитать мощность отопительного или холодильного оборудования, мощность компрессора систем, рассчитать оптимальное сечения магистралей существуют специальные таблицы, формулы или программы. Но конечно, лучше всего пользоваться или формулами или программой, поскольку факторов, влияющих на расчет теплового баланса помещения, очень много, они могут отличаться в зависимости от самого здания, его архитектуры, региона и пр. Намного легче определить приблизительную мощность бытового кондиционера, а вот для расчёта мощности полупромышленных и промышленных систем кондиционирования необходимо проводить более детальный и скрупулезный анализ теплопритоков.

Расчёт тепловой нагрузки помещения определяются при учете следующих факторов: региональные средние температуры воздуха, тип объекта (жилое здание, промышленные объекты). Также важны высота потолка, толщина стен, полов, крыши, скорость движения воздуха, скорость (время) охлаждения – нагрева помещения, размещения помещения относительно сторон света, количество нагревательных приборов, количество окон и их витраж, количество дверей, их размеры и частота открытия, количество людей (проживающих или работающих в помещении).

Тепловой расчет помещения, прежде всего, делается для определения рабочей мощности оборудования, для согласования проекта на отопление (охлаждение) объекта и для оптимального подбора оборудования.

Для качественного обогрева любого здания и для обеспечения нормальной работы системы кондиционирования, вентиляции и горячего водоснабжения необходимо обязательно знать мощность используемой системы. Эта мощность является суммой тепловых затрат на обогрев помещений и затрат на другие системы или технологические нужды. Важно также просчитать запас мощности, что значительно увеличит срок службы систем и работы при максимальных нагрузках.

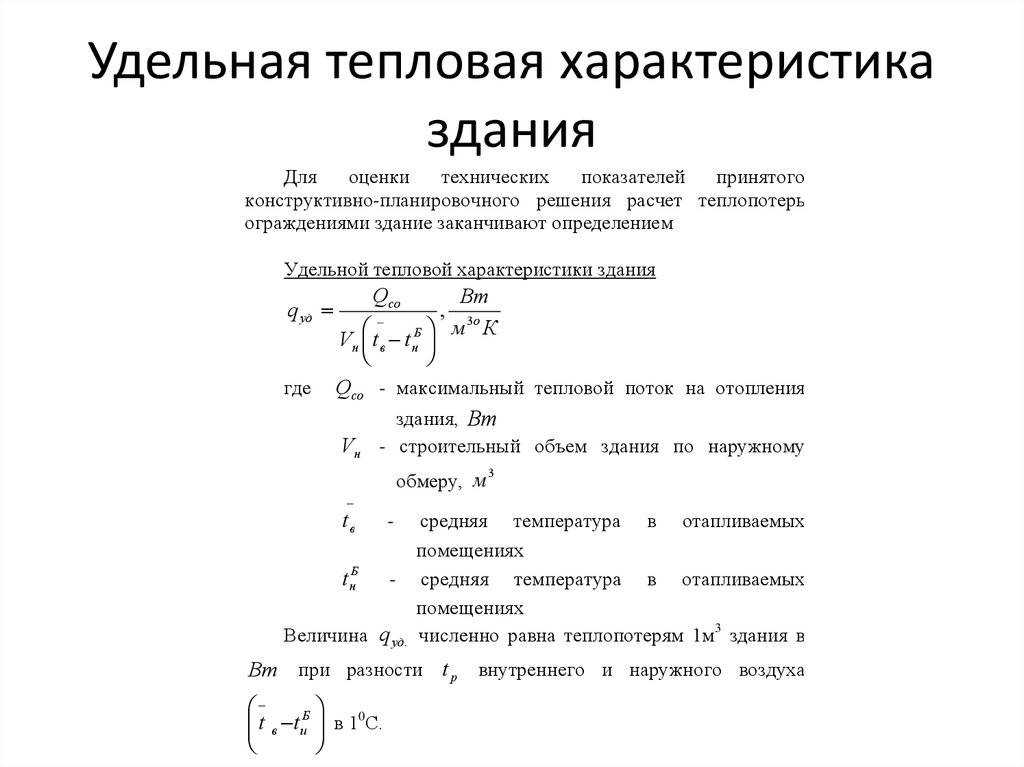

Рассчитать тепловую нагрузку помещения можно по относительно простой формуле: Qт = Vx∆TxK/860. Qт – это тепловая нагрузка помещения, V – объем помещения, которое обогревается (ширинаХдлинаХвысота), ∆T – разница между внешней температурой воздуха и нужной внутренней температурой (она установлена по системе СНИП для каждого определенного города или региона), К – коэффициент потерь тепла строением; 860 – перевод на измерение кВт/час, поскольку тепловая нагрузка измеряется именно в такой единице.

Хотя это не единственная и не универсальная формула, потому, все-таки, расчет тепловой нагрузки должны проводить высококвалифицированные специалисты. А таких Вы сможете найти именно у нас – компания Премиум Мастер – лидер сферы услуг проектирования, поставки и монтажа самой разнообразной климатической техники.

Популярные разделы

• вентиляция фитнес центра
• централизованная система холодоснабжения
• холодильное оборудование для супермаркетов
• магазиностроение
• холодильное оборудование для ресторанов
• холодильное оборудование для мяса

Наши партнеры

Реализованные проекты компании Премиум-мастер

• Radisson Zavidovo

  Проектировка и монтаж систем выносного холодоснабжения холодильных камер в ресторане Radisson Zavidovo, подробнее.

• Теремок – Новослободская

  Проектировка и монтаж системы вентиляции помещения ресторана Теремок, монтаж шкафа управление вентиляции, подробнее.

• Супермаркет “Магнит” в Москвоской области

  Произведен монтаж нового и современного холодильного оборудования в супермаркет “Магнит”, закупленного у сторонних компаний , подробнее.

• Кондитерская фабрика Mondelēz International

  Замена существующей системы холодоснабжения для линии охлаждения шоколада, состоящую из двух поршневых полугерметичных компрессоров, подробнее.

Отзывы от клиентов

Отзыв от мясокомбината ВЕЛКОМ

Сообщаем, что с ООО “Премиум-Мастер” мы неоднократно сотрудничали, в планах расчетов и проектирования холодильного оборудования. ООО “Премиум-Мастер” зарекомендовали себя с лучшей стороны, как надежный партнер и поставщик.

Отзыв от университета МГИМО

Компания ООО «Премиум-Мастер» зарекомендовав себя как надежная Подрядная организация, силами которой были решены многие инженерные задачи для комплекса наших объектов.

Все отзывы

Расчет расчетной тепловой нагрузки помещений

Продукт	InstalSystem 5
Тип изделия	УРОК ДИЗАЙНА
Источник для перевода	22. 08.2022

Содержание

• 1 Содержание урока
• 2 Модули и программная конфигурация
• 3 вебинара
• 4 Файл проекта
• 5 Исходное состояние
• 6 шагов для выполнения
  • 6.1 Настройка данных по умолчанию для проекта
  • 6.2 Редактирование данных о здании и окрестностях
  • 6.3 Подготовка строительной конструкции
    • 6.3.1 Проверка тепловой перегородки модели
  • 6.4 Завершение и проверка конструкции здания
  • 6.5 Редактирование данных помещений, перегородок и зданий
  • 6.6 Выполнение вычислений
  • 6.7 Распределение расчетных тепловых нагрузок
  • 6.8 Подготовка чертежа к печати/экспорту

Тема занятия

В статье представлена ​​методика подготовки данных для расчета расчетной тепловой нагрузки помещений с использованием типовых пакетов.

Модули и конфигурация программы

• InstalSystem 5 комплект с модулем:
  • Теплопотери (Теплопотери)

Вебинары

Предлагаем вам посмотреть видео с наших вебинаров по темам, описанным в этой статье:

Вебинары представляют темы, описанные в этой статье, но не являются записью этого урока.

Файл проекта

Файл проекта, используемый в этом уроке: Расчет тепловой нагрузки в жилом доме (пример к уроку).

Исходное состояние

Проект включает конструкцию здания (этажи, строительные блоки, помещения, графические перегородки) и исходный пакет стандартов.
Подробнее см.: Подготовка конструкции здания.
Другой файл проекта содержит определения импортируемых разделов.

Шаги для выполнения

Настройка данных по умолчанию для проекта

1. Объем проекта вкладка – включить объем проекта: Тепловые расчеты здания .
2. Вкладка Стандарты и опции расчета – выберите соответствующий пакет Стандарты и установите важные параметры для тепловых расчетов (отображение некоторых данных на вкладке определяется выбором, сделанным в Стандарт тепловых потерь поле):

Редактирование данных о здании и окрестностях

1. Климатические данные вкладка – укажите местоположение здания, выбрав в списке полей:
   • Страна
   • Город .


     2. Климатические данные



2. Каждое местоположение автоматически присваивается метеостанции, для которой в базе данных климатических условий указаны требуемые значения, например:
   • Наружная температура, конструкция θ _e
   • Среднегодовая наружная температура θ _m,e .
3. Вкладка Климатические данные – введите значение в поле Температура воздуха в зазоре здания .
4. Вкладка Управление этажами – при необходимости в окне Таблица данных компонент Здание изменить Позиция .


   3. Местоположение здания



5. Вкладка Данные тепловых потерь – укажите важные параметры здания для Тепловые расчеты здания в полях отображаемых в форме. Отображение некоторых данных на вкладке зависит от выбора, сделанного в поле Стандарт тепловых потерь на вкладке Стандарты расчета и параметры .
   Поля данных, отображаемые красными вопросительными знаками, если они установлены в режиме Авто , будут заполнены автоматически после выполнения первых вычислений. В форме доступны следующие данные, например:
   • Данные о конструкции здания:
     • Тип конструкции здания
     • Герметичность здания
     • Класс защиты здания
     • Скорость воздухообмена при давлении 50 Па. диф. .
   • Параметры здания :


     4. Данные о тепловых потерях



   • Настройки вентиляции по умолчанию .
6. Вкладка Данные помещения – указать важные данные помещения:


   4. Данные помещения



   • Тип помещения – в списке полей представлены компоненты по умолчанию Определение типа помещения . Данные и расчетные параметры, которые можно изменить или указать для выбранных типов помещений, отображаются в окне Таблица данных после проверки типа помещения в списке полей.
     Данные, введенные для первой комнаты в списке, становятся данными по умолчанию для каждой комнаты , размещенной в проекте. При необходимости порядок компонентов в списке можно изменить с помощью стрелок. За каждую выбранную Помещение и Тип помещения можно изменить в окне Таблица данных ; также можно ввести пользовательские типы помещений.
   • Методика расчета Φ – при работе с объемом Тепловые расчеты здания проверить Расчеты по Расчеты по . к стандартному варианту . Выбор в списке распространяется на все компоненты Room , размещенные в проекте, и его можно изменить вручную в таблице данных 9.0113 окно для отдельных компонентов.
   • Строительные блоки – комплект Общий для всего здания или Отдельный для этажей по мере необходимости.
     Для получения дополнительной информации см.: Редактирование данных строительных единиц.

Подготовка строительной конструкции

Дополнительную информацию см. в разделе Подготовка строительной конструкции — Полная строительная конструкция.
Подготовка структуры здания представляет графических разделов , которые образуют конструктивные элементы здания, т. е. Стена , Перекрытие , Окно , Дверь , Крыша и т. д.
На этом этапе проект также может быть снабжен наземной моделью. Для получения дополнительной информации см. Моделирование грунта.

Верификация модели тепловой перегородки

Расчет конструкции здания запускает ряд операций по расчету полной конструкции здания. В ходе этого расчета на основе конструктивных элементов и помещений, определенных в проекте, создаются тепловые перегородки для дальнейшего использования в процессе проектирования при выполнении Тепловые расчеты здания .
Тепловая перегородка — логический элемент, представляющий собой фрагмент графической перегородки в пределах одного помещения. Он создается автоматически и используется при расчете и представлении тепловых потерь за счет передачи через перегородку в пределах одного помещения.
Внимание! Между компонентами типа Комната , разделенными стеной толщиной 0, не образуется тепловая перегородка.
Внимание! Необходимым условием для правильного создания тепловых перегородок является распознавание компонентов Комната Автоматика .

1. В окне 3D view включить область редактирования H&E(T) и проверить полноту созданной модели тепловых перегородок. Чтобы сделать вид более четким, выберите параметр Невидимый при неактивности для области редактирования Строительство .


   5. Модель термоперегородки.



2. После любого изменения конструкции здания необходимо запустить Расчет конструкции здания для создания модели тепловых перегородок. Если при проверке модель окажется неполной или ошибочной, необходимо снабдить строительную конструкцию необходимыми конструктивными элементами и выполнить Расчет строительной конструкции повторно.
3. Если в проекте использовался компонент Ground , а Здание заглублено ниже уровня земли, на этом этапе отображается граница между типами перегородок Внешняя стена и Стена у земли , которая определяется формой контура земли вокруг здания.


   6. Наружная стена и Стена у земли типы перегородки, разграниченные линией земли.




Завершение и проверка конструкции здания

1. (дополнительно) Вставка Розетка ветров . Он доступен в окне 2D-редактора на панели Основные инструменты в разделе Построение , когда включена область редактирования Построение . После ее однократного размещения в проекте она отображается на всех этажах, а ее ориентация определяет ориентацию тепловых перегородок.


   6. Розетка ветров.



2. Импорт определений тепловых разделов из другого файла . isproj. Если для текущего проекта требуются те же определения, что и в других проектах, можно использовать более ранние файлы .isproj и определения разделов, импортированные из них в текущий проект.


3. Создать новые определения тепловых перегородок в проекте. В зависимости от потребностей проекта и имеющихся данных можно определить три типа тепловых перегородок:
   • Часть. с указанным U
   • Часть. с определенными слоями
   • Неоднородная часть..


4. В окне Таблица данных отдельных компонентов Определение раздела укажите определения по умолчанию, отметив Значение по умолчанию для этого типа и выберите Критерий выбора : Любая толщина или Соответствие толщине с допуском . В случае Соответствие толщине с допуском в поле также необходимо указать значение: ΔD – Допуск относительно толщины графического раздела, ± . Все определения тепловых перегородок по умолчанию отображаются жирным шрифтом в списке Определения перегородок в браузере проектов 9Окно 0113.


   7.По умолчанию Определение раздела .



5. Выполнить Расчет конструкции здания и проверить в окнах 2D-редактора и 3D-вида для включенной области H&E(T) , имеют ли созданные тепловые перегородки свои определения.



Редактирование данных помещений, перегородок и блоков здания

1. Просмотр структуры здания в Окно браузера проекта для области Строительная конструкция . При необходимости в окне Таблица данных измените Тип помещения для выбранных компонентов Помещение на тип, отличный от используемого по умолчанию, и измените θ _i,H – Расчетная комнатная температура в компонентах неравномерность температуры.


   8. Таблица данных – Окно типа комнаты.



2. Просмотрите созданные тепловые разделы. При необходимости измените назначенное определение по умолчанию. Изменение можно выполнить вручную для выбранного раздела или путем изменения Критерий выбора , тогда как если Критерий выбора изменен, необходимо снова запустить Расчет конструкции здания .


3. При необходимости измените назначение компонентов Room Building Units . Изменение можно внести в поле Строительная единица в окне Таблица данных для выбранного Помещения или в окне Браузера проекта путем перетаскивания выбранных Комната в структуре здания до цели Строительные единицы .


   9. Замена строительной единицы.



4. Просмотрите и, при необходимости, укажите или измените данные Строительные единицы в области H&E . Отображение некоторых данных Строительные единицы зависит от выбора, сделанного в поле Норма тепловых потерь на вкладке Стандарты расчета и опции :


   10. Строительная единица – таблица данных.



   • Тип вентиляции
   • Всегда включать n _мин.
   • Скорость воздухообмена при давлении 50 Па. диф. – п ₅₀
   • Рассчитать для строительной единицы – Если отмечено, «n ₅₀ » будет определяться для строительной единицы в соответствии с параметрами, выбранными в полях «Конструкция строительной части» и «Герметичность строительной части»
   • Способ определения расхода инфильтруемого воздуха между помещениями в здании
   • Класс защиты здания
   • Температура приточного воздуха по умолчанию θ _su и КПД системы вентиляции при выборе типа Приточно-вытяжная с рекуперацией тепла или Приточно-вытяжная с рециркуляцией .
5. Проверить и при необходимости изменить состояние обогреваемых перегородок:
6. Если реальная конструкция здания не может быть полностью смоделирована в программе, в H&E , для выбранного Room добавьте разделы таблицы, нажав Add new row . Для каждого добавленного вручную раздела укажите Структура раздела , Размеры или Площадь раздела %s и выберите Комната на другой стороне .


7. В окне H&E для последующих компонентов Room проверьте определенные значения в ΔUtb – Допуск на тепловые мосты и при необходимости изменить их.


   12. Допуск на тепловые мосты.




Выполнение расчетов

1. Запустите расчеты, щелкнув значок Тепловые расчеты здания в разделе Расчеты на панели Основные инструменты .
2. Проверьте полученные результаты расчета, в частности следующее:

Распределение расчетных тепловых нагрузок

1. Введите данные о распределении тепла, если имеется Отапливаемое помещение в проекте тепловая нагрузка которого должна распределяться на смежные помещения. Редактировать данные можно в окне Таблица данных для Помещения в редакторе Способ распределения теплопотерь .
2. Выберите метод расчета распределения тепла:
   • Ручной – позволяет вручную выбрать смежные помещения из списка всех помещений, и указать его процент Вклад в покрытие теплопотерь выбранного помещения.
   • Полуавтомат – позволяет выбрать смежные помещения из списка всех помещений, при этом его процент Вклад в покрытие тепловых потерь выбранного помещения определяется автоматически, пропорционально рассчитанным тепловым потерям.
   • Автомат – смежные помещения и их процентное соотношение Вклад в покрытие теплопотерь выбранного помещения определяется автоматически, пропорционально расчетным теплопотерям с учетом перегородок Внутренняя дверь или Внутреннее окно типа присутствует в перегородке Внутренняя стена , отделяющей выбранное помещение от соседних помещений.
3. В поле Распределение по другим помещениям отображается значение распределяемой мощности:
   • Для компонентов Room , передающих энергию в соседние помещения, перед значением подаваемой мощности ставится знак минус.
   • Для компонентов Room , которые получают энергию из соседних помещений, перед значением мощности стоит знак плюс.
   • Для опции Способ распределения теплопотерь : Руководство после закрытия окна редактора отображается значение мощности для «аккумулятора энергии».
4. Энергия может передаваться только между компонентами Room , которые разделены внутренней дверью или внутренним окном .


5. Повторно запустить Тепловые расчеты здания и проверить полученные результаты.

Подготовить чертеж к печати/экспорту

Подробнее см. : Представление результатов расчетов.

Расчет часовых потерь тепла | EGEE 102: Энергосбережение и защита окружающей среды

Печать

Как мы узнали, большая часть тепла теряется через стены дома за счет теплопроводности. Одним из трех факторов, влияющих на потери тепла, является способность стены сопротивляться потерям тепла.

Теперь рассмотрим, как рассчитать коэффициент теплопотерь стен дома по следующей формуле:

Тепловые потери (BTUsh) = Площадь (фут2) × Разность температур (°F) Значение R (фут2 °F чБТЕ)

Из приведенного выше уравнения видно, что после постройки дома эти две переменные НЕ изменить:

• Площадь стен
• R-значение стен

Единственная переменная, которая изменится, это разница температур внутри и снаружи.

Пример

Рассчитайте потери тепла для стены размером 10 футов на 8 футов, теплоизолированной до R-значения 22. Температура внутри поддерживается на уровне 70°F. Температура снаружи составляет 43°F.

Посмотрите следующую презентацию продолжительностью 2:25 о почасовых потерях тепла:

Щелкните здесь, чтобы просмотреть расшифровку видеоролика о почасовых потерях тепла — проблема №1.

Урок 7a, Экран 26: Расчет почасовых теплопотерь

Пример 5

Рассчитайте потери тепла для стены размером 10 на 8 футов, теплоизолированной до R-значения 22. Температура внутри поддерживается на уровне 70°F. Температура на улице 43 градуса по Фаренгейту.

Для этой задачи мы пытаемся рассчитать потери тепла. Нам даны размеры; нам дано значение R и разница температур. Это те количества, которые нам нужны для расчета тепловых потерь, в основном.

Размеры таковы, размер стены 8 футов, а эта сторона 10 футов.

(8 × 10 = 80 футов2)

Таким образом, площадь 8 умножить на 10 будет 80 квадратных футов или 80 квадратных футов.
