Терморегулятор: принцип работы и виды

Чтобы достичь комфортной температуры в помещении недостаточно просто включить систему отопления или кондиционирования. А все потому, что климатическая техника либо не способна сама по себе оценить условия в помещении, либо делает это не очень эффективно. Поэтому для оптимальной работы климатической техники необходимо применять терморегуляторы.

Что такое терморегулятор и для чего он нужен?

В широком смысле — это устройство, которое поддерживает заданный температурный режим воздуха или определенной поверхности, например пола. Фактически терморегулятор — промежуточное звено в цепочке комфортных условий, в которой с одной стороны находится соответствующий обогревательный или охлаждающий прибор, а с другой — датчик температуры.

Сфера применения таких устройств очень широкая: от контроля приборов отопления небольших квартир до гигантских промышленных объектов. Они управляют бытовыми кондиционерами и морозильными камерами большой мощности. Термостаты могут регулировать подогрев грунта в теплицах, отвечать за антиобледенение крыш, и работать во многих других системах. И хотя речь не идет про одно и то же изделие, конструктивно они всегда очень похожи.

Как работает терморегулятор?

Основной принцип работы терморегуляторов на самом деле очень простой. Он всего лишь сравнивает фактическую температуру (которую измеряет термодатчик) с заданной, и принимает решение о подаче или прекращения питания климатической системы. Если температура в помещении отличается от заданной, реле термостата включает нагрузку, а после достижения заданного значения — отключает питание. Термостат может поддерживать конкретное значение температуры или ее диапазон. На это влияет параметр гистерезиса.

Конечно, существует много моделей, которые оснащены большим количеством дополнительных функций, таких как включение нагрева по таймеру или программирование работы согласно определенному графику. Но в основе всех устройств лежит именно этот простой принцип.

Какие существуют виды терморегуляторов?

Существует много видов таких устройств в зависимости от назначения, типа управления, способа монтажа, мощности и т.д.

Это разделение все же достаточно условное, ведь существует много термостатов, которые сочетают в себе возможность управления разным климатическим оборудованием. Например, к некоторым моделям можно подключать как теплый пол, так и отопительные приборы, а отдельные термостаты могут одновременно регулировать функционирование как системы обогрева, так и охлаждения.

Также, в зависимости от принципа управления можно выделить два основных типы термостатов:

• механические;
• цифровые.

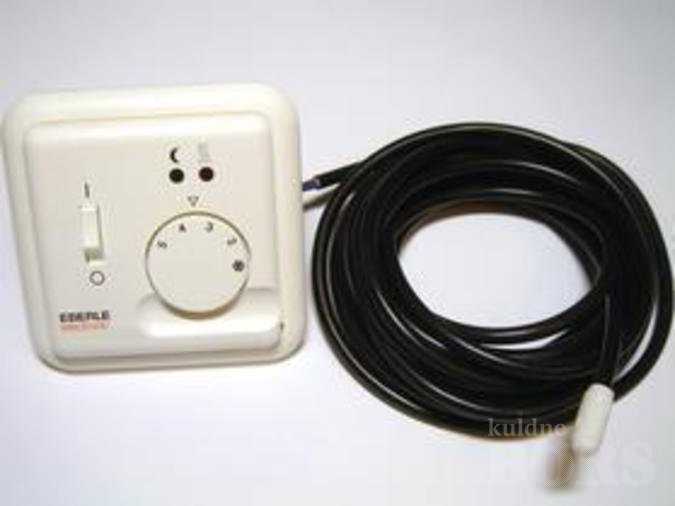

Механические модели имеют очень простую конструкцию с минимальным использованием электрических схем. Управление их работой осуществляется с помощью ручки, а в отдельных моделях —  еще и тумблера для включения/выключения. Нужная температура выставляется поворотом ручки терморегулятора в соответствии со шкалой на корпусе. Такие устройства используют довольно примитивный визуальный интерфейс в виде светового индикатора.

Конструкция цифровых термостатов характеризуется намного более сложной схемотехникой. Они всегда оснащены полноценным визуальным интерфейсом: цифровым или жидкокристаллическим экраном, а настройка их работы осуществляется с помощью кнопок (физических или сенсорных). Цифровые термостаты отличаются наличием большого количества функций: от блокировки клавиш до программирования работы согласно установленному через Интернет графику.

Мы рассказали вам о том, что собой представляет терморегулятор, какое место он занимает в климатической системе, а также о принципе его работы и видах. О том, как правильно выбрать подходящую модель терморегулятора, узнайте из нашей следующей статьи.

Оцените новость:

Поделиться:

Что такое терморегулятор и где он применяется. Функции терморегулятора

Современные модели терморегуляторов выпускаются с жидкокристаллическим дисплеем, реже с сенсорным. Терморегулятор предназначен для контроля температуры воздуха в помещении и для управления системой обогрева с возможностями программирования режимов работы на каждый день. Терморегулятор обычно работает совместно с внешним датчиком температуры или выносным датчиком, устанавливаемым внутри системы обогрева или близи ее. Например, если это системы теплого пола, то датчик устанавливают в полу. При таком исполнении устройства контроля терморегулятор регистрирует не температуру воздуха, а температуру пространства около датчика, например поверхности пола. Совместно с внешним датчиком к терморегулятору поставляется внутренний датчик, предназначенный непосредственно для контроля температуры воздуха. Итак, терморегулятор с двумя датчиками позволяет контролировать температуру, как системы обогрева, так и воздуха.

Рассмотрим стандартное, предлагаемое производителем меню терморегулятора. Опция выбора функций терморегулятора позволяет осуществить проверку температуры внешнего датчика и войти в режим настроек устройства. Данные обращения наиболее часты, поэтому доступ к ним максимально упрощен. Терморегулятор позволяет быстро, с помощью одной кнопки увеличить или уменьшить значение температуры вручную, либо изменить ее фиксированное значение для работы в автоматическом режиме обогрева. Кнопка включения/выключения питания обычно функционирует по прямому назначению, но ряд моделей могут ее использовать также для включения режима защиты от переохлаждения.

Режим обогрева в терморегуляторах может устанавливаться пользователем, либо использоваться по умолчанию в зависимости от заводских настроек. Ряд моделей терморегуляторов позволяют изменять заводские настройки значения температуры для каждого из дневных периодов: утро, день, вечер, ночь. Чаще всего производители предлагают три периода работы системы: понедельник-пятница, суббота и воскресенье. Для каждого временного периода существует четыре программы работы системы обогрева при постоянной температуре. Например, с 9 утра до обеда система обогрева работает при температуре в 16ºС, а после обеда и до вечера – 18ºС.

  Пользовательская настройка терморегулятора для недельной работы, начинается с выбора дня недели. Далее выбираем временной период и значение температуры. Повторяем данную процедуру для каждого конкретного дня. После установки недельного таймера остается лишь одно, — перейти в автоматический режим работы терморегулятора.

• система обогрева работает под температурным контролем внутреннего датчика. Если встроенный датчик выходит из строя, то система переходит в безопасный режим. В безопасном режиме терморегулятор с определенным шагом времени включается и выключается вне зависимости от достижения или не достижения установленной температуры;
• контроль температуры осуществляется только внешним датчиком, при отказе которого система обогрева также переходит в безопасный режим работы;
• температура контролируется внутренним датчиком, а внешний датчик лишь ограничивает это значение.

Статья носит чисто ознакомительный характер, необходима консультация специалиста.

Как работает термостат в вашем доме? – Г-н Центральное отопление

Для многих людей термостат в их доме — это устройство, настроенное на одну температуру, к которому редко прикасаются снова, как только была найдена комфортная настройка комнатной температуры, которая подходит всем жильцам дома. Тем не менее, поскольку термостат является относительно простым устройством, которое однажды настроено и не обязательно нужно часто менять, это не означает, что вы не должны понимать, что он делает, как он работает и как, слегка изменив настройки и изменив настройки. изменения температуры могут обеспечить большую экономию энергии и, в свою очередь, большую разницу в ваших счетах за отопление дома.

Что такое термостат

Термостат — это устройство в доме, которое подключено к системе центрального отопления и используется для контроля общей температуры системы путем контроля температуры окружающей среды в доме. Затем это устройство контроля температуры может включать или выключать систему центрального отопления в зависимости от температуры в доме и настройки термостата. Домашние термостаты можно разделить на два различных типа: аналоговые, механические термостаты (с циферблатом) и более современные эквивалентные цифровые термостаты. В дополнение к этому, некоторые старые термостаты могут быть электромеханическими термостатами, что означает, что они сочетают в себе как электронное управление, так и некоторый механический механизм для работы. Утилизация некоторых из этих старых термостатов может быть немного проблематичной, поскольку они иногда содержат ртуть. Honeywell — один из наиболее распространенных производителей термостатов, которые вы можете найти в своем доме.

Как управлять термостатом

Когда дело доходит до более старой аналоговой конструкции, само устройство обычно имеет градусную маркировку, и операция проста; просто поверните регулятор температуры, пока не будет достигнута желаемая температура. Цифровые термостаты, как правило, немного сложнее в эксплуатации, но в целом работа аналогична в том смысле, что нужно нажимать кнопки, которые могут увеличивать или уменьшать температуру до тех пор, пока не будет найдена правильная настройка. В конечном итоге датчик температуры на электронном термостате работает так же, как и на аналоговом устройстве. Как только он определяет правильный уровень температуры, термостат отключает нагрев. Обычно целью термостата является поддержание постоянной температуры в доме. Очень современные термостаты могут быть даже так называемыми «умными термостатами», такими как Nest Learning Thermostat, который может, как следует из названия, «учиться», какие настройки обычно используются в доме, и включать и выключать домашнее отопление в соответствии с этими настройками. узоры. Эти термостаты можно даже подключить к домашней интернет-сети через WIFI и управлять ими с помощью приложения для смартфона, планшета или компьютера в зависимости от конкретной системы.

Для тех, кто предпочитает полностью контролировать температуру в своем доме, эти современные системы трудно превзойти.

Какую температуру выбрать?

Когда мы говорим о «правильной настройке», это может означать разные вещи для разных людей, поскольку все мы чувствуем себя комфортно при разной температуре. Некоторым из нас нравится очень жаркий дом, в то время как другим нравится сидеть в более прохладной среде. Большинство людей устанавливают систему центрального отопления между 18 и 21 градусом. Особенно зимой пожилые люди могут захотеть установить отопление немного выше, чем это. Для большинства людей рекомендуется начинать с нижнего диапазона и работать оттуда. Причиной этого является экономия затрат на электроэнергию за счет более низкой настройки вашей системы. Даже изменение нагрева на один градус может сэкономить много денег в течение года, поэтому определенно выгодно установить его немного ниже. Для тех, кто хочет иметь немного больше контроля над отоплением на уровне комнаты, также может помочь установка термостатических радиаторных клапанов.

Распространенные ошибки при настройке термостата

Одна из самых больших ошибок, которую люди совершают со своим термостатом, — это включение обогрева, когда на улице холодно или зимой. Термостат центрального отопления предназначен для поддержания стандартной температуры круглый год, независимо от погоды. Таким образом, установка более высокой температуры в холодное время сделает дом более теплым, но в конечном итоге в этом нет необходимости, если вы уже нашли правильный и комфортный температурный диапазон. Кроме того, отключать отопление летом также не нужно, так как система центрального отопления может приспособиться к более высокой температуре окружающей среды и действовать соответствующим образом. Другая ошибка, которую совершают люди, заключается в слишком частом изменении элементов управления, например, переводе системы на низкий уровень, когда они отсутствуют (трата денег на обогрев дома, в котором никого нет), а также включение термостата для более быстрого прогрева дома, что не приносит пользы.

не работает, так как термостат контролирует только общую температуру, а не скорость, с которой центральное отопление будет отдавать тепло и обогревать дом. Как правило, для тех, у кого есть программируемые термостаты, может быть лучше создать ряд настроек, которые соответствуют вашему обычному распорядку дня, и корректировать только в том случае, если этот распорядок существенно изменится. Например, когда вы отправляетесь в отпуск. Однако, если вы проводите большую часть своего дня вне дома, можно сэкономить деньги, запрограммировав термостат на включение только в определенное время дня. Установка различных периодов времени для недели и выходных также может сэкономить энергию. Понимая, как работает ваш термостат, вы можете сэкономить деньги на счетах за отопление, поэтому рекомендуется убедиться, что вы точно знаете, как работает ваша собственная индивидуальная система. Ознакомьтесь с ассортиментом комнатных термостатов, которые мы предлагаем, на странице https://www.mrcentralheating. co.uk/heating-control/controls-by-type/room-thermostats. И просмотрите пакеты управления отоплением и многое другое от таких брендов, как Nest, на странице https://www.mrcentralheating.co.uk/heating-control 9.0003

Поиск

© Mr Central Heating 2022. Домашние котлы, радиаторы и комплекты для ванных комнат.

Общие сведения о печных термостатах

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22. 12.20

Девять OK / Getty Images

Термостат печи является нервным центром вашей домашней системы отопления. Это главная контрольная точка, которая определяет, когда и сколько тепла будет отдавать печь. Но при всей своей загадочности термостат на самом деле очень простое устройство. На самом базовом уровне это просто термочувствительный переключатель.

Большинство термостатов, управляющих оборудованием центрального отопления, в том числе печами, котлами и тепловыми насосами, представляют собой низковольтные термостаты, которые обычно потребляют 24 вольта электроэнергии. В электрических плинтусных обогревателях и обогревателях, встроенных в стены, могут использоваться термостаты напряжения линейной сети, которые потребляют 120 или 240 В электроэнергии.

Низковольтные термостаты питаются от трансформатора, который снижает входное линейное напряжение со 120 вольт до уровня от 12 до 24 вольт, в зависимости от конструкции вашей печи. В этой категории низковольтных термостатов существует четыре основных типа:

• Ртутный контакт
• Механический контакт
• Цифровой
• Электронный программируемый

• 01 из 04

  Контактный биметаллический термостат Mercury

  Стоимость дома

  Когда-то биметаллический термостат с ртутным контактом был наиболее распространенным типом в домах и представляет собой более старый тип аналогового (нецифрового) термостата. Его простота делает его хорошим примером для описания работы аналогового термостата.

  Чтобы аналоговый термостат работал, что-то должно двигаться при повышении или понижении температуры. Это работа биметаллической полосы, которая является просто причудливым названием для двух кусков металла, соединенных вместе. Причина, по которой это работает, заключается в том, что два металла расширяются с разной скоростью при заданной температуре, известной как коэффициент расширения. Поскольку одна сторона расширяется больше, чем другая, металл изгибается в ту или иную сторону. Затем вы объединяете эти небольшие знания физики с точными скоростями расширения двух металлов, и в результате получается точный инструмент, который будет перемещаться на определенную величину при заданной температуре.

  Контакт термостата похож на выключатель для освещения. При движении биметаллическая полоса либо размыкает, либо замыкает контакт. В случае ртутного термостата контакт представляет собой стеклянный флакон, называемый ампулой, который содержит ртуть. Ампула прикреплена к спиральной биметаллической полосе, также называемой биметаллической катушкой. Когда катушка движется, она опрокидывает пузырек с ртутью до тех пор, пока ртуть не сдвинется и контакт переключателя не разомкнется или не замкнется.

  Наконец, предупредитель тепла представляет собой провод электрического сопротивления, установленный на центральном диске, соединенном с биметаллической катушкой. Его можно регулировать, чтобы можно было точно настроить, когда термостат включает и выключает вентилятор печи. Биметаллический термостат имеет режимы нагрева и охлаждения, а также положения вентилятора для включения/выключения и автоматического режима. Это не программируется.

• 02 из 04

  Термостат с механическим контактом

  Стоимость дома

  Термостат с механическим контактом использует простой механический контакт вместо переключателя с ртутным контактом. Как и в ртутном контактном термостате, в механическом термостате используется биметаллическая катушка (для открытия или закрытия точек механического контакта) и включает в себя предохранитель тепла. В некоторых старых версиях термостатов с механическим контактом использовалась биметаллическая полоса с прямыми лезвиями, а не спиральная полоса. Они немного менее точны, но работают по тому же принципу.

• 03 из 04

  Цифровой термостат

  Корпорация Люкс Продактс

  Цифровой термостат представляет собой электронную версию простого механического термостата. Он использует электронное управление вместо биметаллической катушки для определения изменений температуры и является гораздо более точным. Эти термостаты обычно имеют большие, легко читаемые дисплеи и часто используются для замены старых механических термостатов. Цифровые термостаты имеют режимы нагрева и охлаждения, а также положения вентилятора для включения/выключения и автоматического режима, но они не программируются.

• 04 из 04

  Электронный программируемый термостат

  Тетра Изображений / Getty Images

  Электронный программируемый термостат берет цифровой термостат и наделяет его «мозгом».
