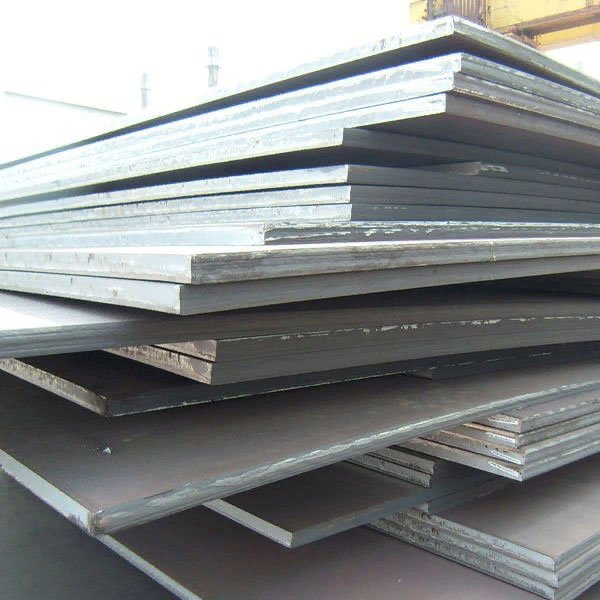

Сортамент горячекатаного листа по ГОСТ 19903

В соответствии с ГОСТ 19903-2015 (ранее ГОСТ 19903-74) горячекатаный листовой прокат поставляется толщиной от 1,5 до 160 мм с раскроем листа (ширина х длина, в мм):

• 1000х2000 (толщиной до 4 мм)

• 1250х2500 (толщина 3 мм или менее)

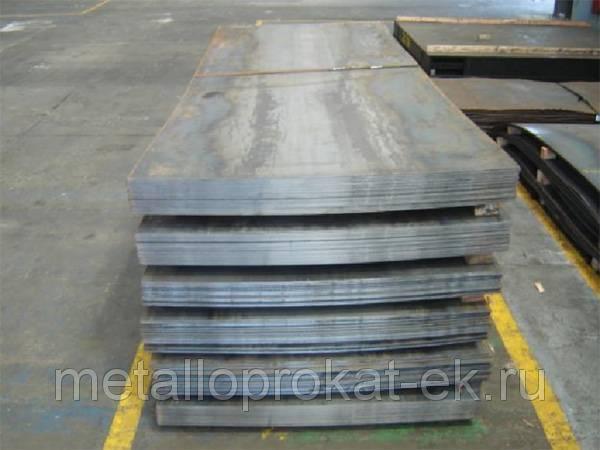

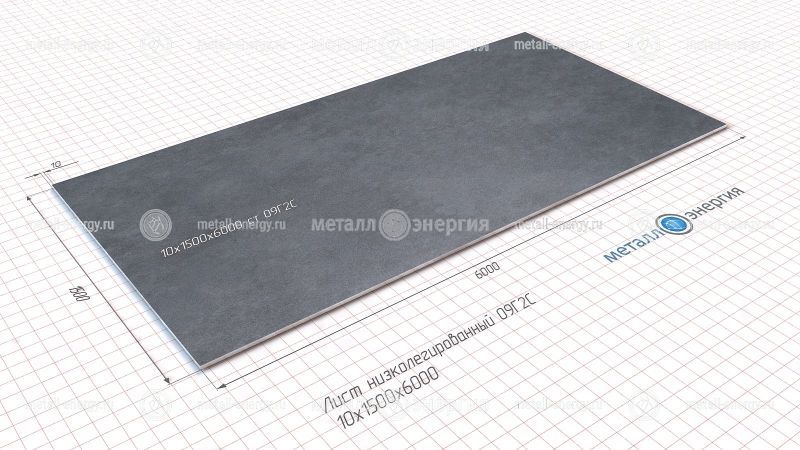

• 1500х6000 (3 – 160 мм, наиболее распространенный раскрой гк листов)

• 2000х6000 (6 – 110 мм)


В APEX METAL вы купите горячекатаный лист из различных марок стали, цены на которые вы найдете в таблице ниже:

Марка стали	Толщина листа, мм	Стоимость в APEX METAL
ст 3	1,5 – 160	открыть цены
ст 20	2,5 – 160	открыть цены
ст 35	4 – 130	открыть цены
ст 45	3 – 160	открыть цены
ст 09Г2С	2 – 130	открыть цены
ст 10ХСНД	2 – 90	открыть цены
ст 15ХСНД	8 – 50	открыть цены
ст 30ХГСА	3 – 100	открыть цены
ст 40Х	3 – 100	открыть цены
ст 65Г	3 – 60	открыть цены
ст 60С2А	2 – 25	открыть цены
ст 12Х1МФ	2 – 50	открыть цены
ст У8А	3 – 30	открыть цены

Вес 1 стального листа

Толщина проката, мм	Вес 1 метра (м2), кг	Вес 1 листа 1,25х2,5	Вес 1 листа 1,5х6	Вес 1 листа 2х6
Площадь листа, м2		3,125	9	12
1,5	12,1	37,9	–	–
2	16,2	50,5	–	–
2,5	20,2	63,2	–	–
3	24,3	75,8	218	–
4	32,3	–	291	–
5	40,4	–	364	–
6	48,5	–	437	582
8	64,7	–	582	776
10	80,9	–	728	970
12	97,0	–	873	1164
14	113,2	–	1019	1358
16	129,4	–	1164	1552
18	145,5	–	1310	1746
20	161,7	–	1455	1941
22	177,9	–	1601	2135
25	202,1	–	1819	2426

Вес более толстых листов и стоимость за тонну проката в зависимости от объёма заказа смотрите в Каталоге на сайте в разделе “Лист горячекатаный”.

Применение

Сфера применения горячекатаного стального листа широка, его можно использовать для:

• изготовления простых и сложных конструкций
• производства деталей и корпусов в автомобильной промышленности
• изготовления резервуаров различной емкости
• производства электросварных труб в металлургии
• ремонта и реконструкции строительных объектов

Требования на ответственных объектах

К стальным листам по ГОСТ 19903-2015 предъявляются дополнительные требования, регламентируемые строительными нормами и правилами – СП «Стальные конструкции», СП «Мосты и трубы» и стандартом ГОСТ 27772, а именно:

• гарантия механических параметров, свариваемости, сплошности проката
• отсутствие расслоений, проверяемых по состоянию кромок после резки, механической обработки, сварки, правки или других операций
• стойкость при работе в условиях расчетной температуры строительства

Отклонения от плоскостности на 1 м длины листа по ГОСТ 19903

Толщина листа,мм	Отклонения от плоскостности на 1 м длины, не более, мм
S	ПО	ПВ	ПУ	ПН
0,4 – 1, 4 (включительно)	8	10	15	20
1,4 – 3,9 (включительно)	8	10	12	15
более 3,9	5	8	10	12

Расшифровка видов плоскостности листового стального проката:

• ПО – особо высокая
• ПВ – высокая плоскостность
• ПУ – улучшенная
• ПН – нормальная

Лист нержавеющий

Прайс-лист на все виды нержавеющего листа (зеркальный, матовый, шлифованный, рифленый): 08х18н10, 12х18н10т, AISI 430, AISI 304, AISI 904L. ..

Резка стальных листов

Продольная и поперечная резка горячекатаных листов лазером, газом, на плазменных установках, рубка при помощи гильотинных ножниц…

Листовой прокат ГОСТ, вес. | МеханикИнфо

« Приспособления для сборки металлоконструкций. Сборка обечаек.

Средства измерения резьб. Проволочки измерения резьбы. »

Рубрики:

Плоский прокат



Содержание

• Нормативные документы, регламентирующие листовой прокат
• Марки стали, применяемые при производстве листового проката
• Особенности горячекатаного и холоднокатаного листового проката
• Расчет массы листа по формуле
• Области применения холодно- и горячекатаного листового проката, в зависимости от толщины

Стальной листовой прокат – вид металлопроката, представляющий собой карты или рулоны различной толщины и размеров, производимые из стали способами горячей и холодной прокатки. Продукция, получаемая горячим или холодным деформированием, различается по диапазону толщины листов, качеству поверхности и эксплуатационным характеристикам.



Нормативные документы, регламентирующие листовой прокат



Вся выпускаемая продукция должна соответствовать характеристикам, определенным соответствующими нормативными документами, принятыми на государственном уровне:



• ГОСТ 19903-2015. Введен взамен ГОСТа 19903-74. Регламентирует сортамент листового проката шириной от 500 мм, толщиной 0,5-160 мм из углеродистых и низколегированных сталей. До 4 мм он относится к категории тонколистовой продукции, более 4 мм – толстолистовой.
• ГОСТ 19904-90. Действует взамен ГОСТа 19904-74. Распространяется на изделия шириной не менее 500 мм, изготовленные из углеродистых, низколегированных, коррозионностойких, жаростойких и жаропрочных сталей. Стандартная толщина такой листовой стали – 0,35-5,0 мм.
• ГОСТ 14637-89. Определяет технические условия на толстолистовой прокат из углеродистой стали обыкновенного качества. В части требований по размерам продукция должна соответствовать ГОСТу 19903, по химическому составу – ГОСТу 380.
• ГОСТ 16523-97. Этот нормативный документ определяет технические условия на холоднокатаный прокат, изготавливаемый из стали обыкновенного качества или качественной общего назначения. Введен взамен ГОСТа 16523-89.
• ГОСТ 13345-85. Распространяется на холоднокатаную и горячекатаную жесть – тонколистовой металл горячего и электролитического лужения, востребованный при производстве тары для пищевой и хозяйственной продукции. Действует взамен ГОСТов 13345-78, 15580-70,18178-72.
• ГОСТ 17066-80 (взамен ГОСТа 17066-80). Определяет технические условия на тонколистовой прокат из стали повышенной прочности.
• ГОСТ 5520-79. Регламентирует технические условия на прокат из углеродистой, низколегированной и легированной стали, востребованный при производстве котлов и сосудов, функционирующих под давлением.
• ГОСТ 6713-91. Распространяется на прокат, применяемый для мостостроения, при изготовлении которого используется низколегированная конструкционная сталь.



Марки стали, применяемые при производстве листового проката



• Углеродистые обыкновенного качества различных степеней раскисления. К ним относятся: Ст0, Ст1, Ст3, Ст4, Ст5, Ст6. Цифрами 0, 1, 2, 3, 4, 5, 6 обозначают группы сталей, имеющих определенный химсостав.
• Углеродистые качественные – 08, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 65, 70. Двузначные числа означают сотые доли процента содержания углерода.
• Низколегированные. Применяются для изготовления проката повышенной прочности, стойкого к воздействиям статических и динамических нагрузок, низких температур. Такая продукция применяется при создании металлоконструкций для эксплуатации в районах Крайнего севера, в регионах с повышенной сейсмической активностью, на производствах. К низколегированным относятся марки: 09Г2, 09Г2С, 9Г2Д, 16ГС, 17ГС, 09Г2СД, 15ГФ, 14ХГС, 10ХСНД, 15ХСНД, 10ХНДП.
• Коррозионностойкие (нержавеющие). Устойчивы к различным типам коррозии при эксплуатации во влажных и химически активных средах. Объединяют широкую группу сталей, содержащих высокое количество хрома, – более 13%. Среди них: 20Х13, 30Х13, 40Х13, 08Х13, 12Х17, 08Х25Т, 10Х13Н3, 12Х17Н2, 12Х18Н9Т.
• Жаростойкие (окалиностойкие). Для них характерна стойкость к окислению при высоких температурах. Марки: 40Х9С2, Х13Ю4, 15Х25Т, 20Х23Н18, Х23Ю5Т.
• Жаропрочные. Эти стали способны сопротивляться разрушению при высоких температурах. К ним относятся: 30Х13Н7С2, 15ХМ, 40ХН2МА.



Особенности горячекатаного и холоднокатаного листового проката



Горячекатаный лист получают деформированием исходной заготовки при нагреве до температуры ковки. Основной объем листового проката получают именно по этой технологии. Горячекатаную продукцию применяют либо для производства металлоконструкций и изделий различного назначения, либо в качестве подката (полуфабриката) при изготовлении листа способом холодной прокатки. По результатам горячего и холодного деформирования получают продукцию с различными размерными и техническими характеристиками.



Таблица характеристик листов, полученных способами горячей или холодной прокатки

Характеристики	Вид прокатки
	Холодная	Горячая
Толщина, мм	От нескольких микрон до 5 мм	0,4-200 мм
Точность геометрических параметров	Выше	Ниже
Качество поверхности	Выше, поверхность ровная	Ниже, поверхность неровная, с некоторым опуском в центре листа
Прочностные параметры	Ниже	Выше
Области применения	Приборостроение, автомобилестроение, производство оцинкованного профлиста, металлочерепицы, изготовление тары для пищевой и непищевой продукции, в случаях, где важна эстетическая составляющая	В строительстве для создания несущих покрытий, при производстве труб, в машиностроении, для создания металлоконструкций на сварных и болтовых соединениях, в качестве подката при производстве холоднокатаного листа
Стоимость	Выше	Ниже

Расчет массы листа по формуле



При планировании покупки стального листа или составлении сметной документации требуется перевод площади в массу, который можно осуществить с помощью онлайн-калькулятора, таблиц или по формуле.



Масса листа определенной толщины рассчитывается по формуле M = H*B*L*7,85, где:



• M – масса, кг;
• H – толщина, мм;
• B – ширина, м;
• L – длина, м.



7,85 – это средний удельный вес стали, представленный в кг/дм³. Соответствует массе 1 м² стального листа толщиной 1 мм.



Для определения веса 1 м² листовой стали можно воспользоваться следующей таблицей

Толщина, мм	Масса 1 м2, кг	Толщина, мм	Масса 1 м2, кг	Толщина, мм	Масса 1 м2, кг
0,2	1,57	1	7,85	12,0	94,2
0,25	1,96	1,5	11,77	14,0	109,9
0,3	2,36	2,0	15,7	16,0	125,6
0,4	3,14	2,5	19,62	20,0	157,0
0,5	3,93	3,0	23,55	25,0	196,25
0,55	4,32	4,0	31,4	30,0	235,5
0,6	4,71	5,0	39,25	40,0	314,0
0,7	5,5	6,0	47,1	50,0	392,5
0,75	5,88	7,0	54,95	60,0	471,0
0,8	6,28	8,0	62,8	70,0	549,5
0,9	7,06	10,0	78,5	80,0	628,0

Для получения общей массы листа табличное значение 1 м² умножают на площадь изделия.



Области применения холодно- и горячекатаного листового проката, в зависимости от толщины

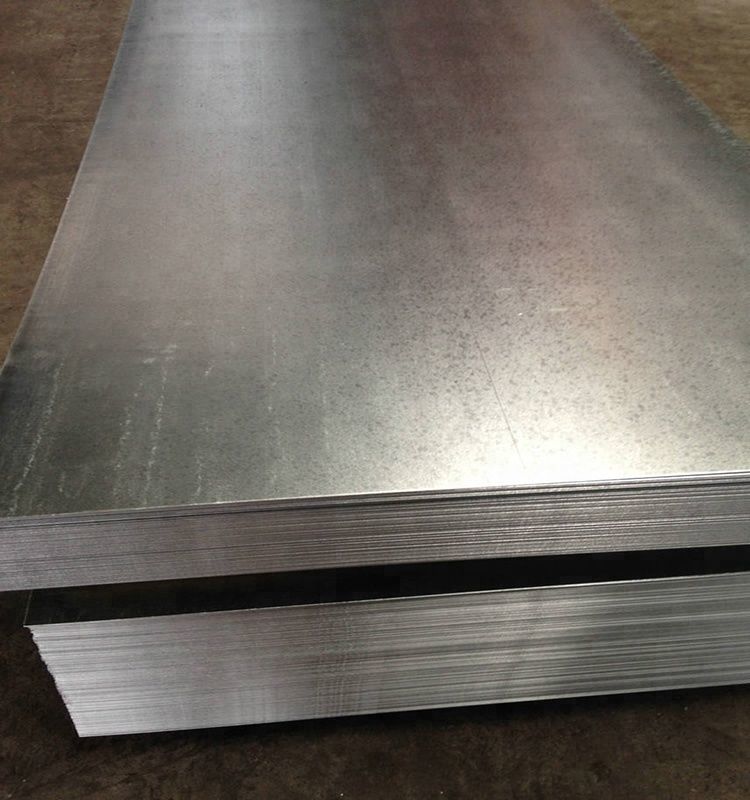

Холоднокатаный лист



• Основная доля холодного проката выпускается из конструкционной малоуглеродистой стали в диапазоне толщин 0,5-2,5 мм и применяется в автомобилестроении. Такую продукцию часто называют автолистами.
• 0,4-2,0 мм. Применяется для цинкования и профилирования с целью получения профнастила, широко востребованного при устройстве кровель, ограждений, отделке фасадов.
• 0,07-0,5 мм. С защитным оловянным покрытием, востребован при производстве тары.



Горячекатаный лист



• 4-160 мм – котельный и топочный. Применяется для изготовления котлов и сосудов, эксплуатируемых под давлением, при высоких, нормальных и минусовых температурах.
• 4-60 мм. Лист, изготовленный из сталей с высоким содержанием марганца, востребован в судостроении.
• До 14 мм в травленом или термообработанном виде – в автомобиле- и машиностроении.
• До 30 мм из углеродистых сталей и до 20 мм – из легированных. Применяют в авиастроении.



Виды обработки поверхности металла. Обработка поверхностей соприкосновения листов металла.

Ручная правка листового металла.

Рубка листового металла. Пресс-ножницы. Гильотинные ножницы. Вибрационные ножницы.

Лист рифленый. Вес. Таблица.

Виды гибки металла. Вальцы трехвалковые. Вальцы четырехвалковые.

Вес алюминиевого листа.

Вес листа стального. Таблица.

Расчет гибки металла. Гибка толстого металла. Минимальные радиусы гибки металла.

Способы гибки листового металла.

Вес полосы стальной. Таблица.

Горячекатаный листовой прокат по ГОСТ 19903–74

• 1. Классификация горячекатаного листового проката по ГОСТ 19903–74
• 2. Предельные отклонения размеров и массы
• 3. Условные обозначения

Сортамент горячекатаного листового проката регламентируется ГОСТ 19903–74. Данный стандарт распространяется на листовой горячекатаный прокат шириной 500 мм и более. Прокат изготавливается в листах толщиной от 0,5 до 160 мм и в рулонах толщиной от 1,2 до 12 мм.

Листовой прокат подразделяется:

• по толщине:

  • до 4 мм — тонколистовой;
  • 4–160 мм — толстолистовой;
• по точности прокатки:

  • А — повышенной точности;
  • Б — нормальной точности;
• по характеру кромки:

  • НО — с необрезной кромкой;
  • О — с обрезной кромкой;
• по плоскостности:

  • ПО — особо высокой плоскостности;
  • ПВ — высокой плоскостности;
  • ПУ — улучшенной плоскостности;
  • ПН — нормальной плоскостности.

вернуться к содержанию

Предельные отклонения по толщине стали, поставляемой в рулонах и листах, в любой точке измерения не должны превышать норм, указанных в таблицах 1 и 2.

Таблица 1. Предельные отклонения по толщине горячекатаного листового проката, мм. Толщина, t=(0,5–12) мм

t, мм	Предельные отклонения по толщине стали при ширине, мм
	От 500до 750		Свыше 750 до 1000		Свыше 1000 до 1500		От 1500 до 2000		Свыше 2000 до 2300		Свыше 2300 до 2700
	А	Б	А	Б	А	Б	А	Б	А	Б	Б
0,5	±0,05	±0,07	–	–	–	–	–	–	–	–	–
0,5–0,6	±0,06	±0,08	–	–	–	–	–	–	–	–	–
0,6–0,75	±0,07	±0,09	±0,07	±0,09	–	–	–	–	–	–	–
0,75–0,9	±0,08	±0,10	±0,08	±0,10	–	–	–	–	–	–	–
0,9–1,1	±0,09	±0,11	±0,09	±0,12	–	–	–	–	–	–	–
1,1–1,2	±0,10	±0,12	±0,11	±0,13	±0,12	±0,15	–	–	–	–	–
1,2–1,3	±0,11	±0,13	±0,12	±0,14	±0,12	±0,15	–	–	–	–	–
1,3–1,4	±0,11	±0,14	±0,12	±0,15	±0,12	±0,18	–	–	–	–	–
1,4–1,6	±0,12	±0,15	±0,13	±0,15	±0,13	±0,18	–	–	–	–	–
1,6–1,8	±0,13	±0,15	±0,14	±0,17	±0,14	±0,18	–	–	–	–	–
1,8–2,0	±0,14	±0,16	±0,15	±0,17	±0,16	±0,18	±0,17	±0,20	–	–	–
2,0–2,2	±0,15	±0,17	±0,16	±0,18	±0,17	±0,19	±0,18	±0,20	–	–	–
2,2–2,5	±0,16	±0,18	±0,17	±0,19	±0,18	±0,20	±0,19	±0,21	–	–	–
2,5–3,0	±0,17	±0,19	±0,18	±0,20	±0,19	±0,21	±0,20	±0,22	±0,23	±0,25	–
3,0–3,5	±0,18	±0,20	±0,19	±0,21	±0,20	±0,22	±0,22	±0,24	±0,26	±0,29	–
3,5–3,9	±0,20	±0,22	±0,21	±0,23	±0,22	±0,24	±0,24	±0,26	±0,28	±0,31	–
3,9–5,5	+0,1	+0,2	+0,15	+0,3	+0,1	+0,3	+0,2	+0,4	+0,25	+0,45	–
	–0,40	–0,40	–0,40	–0,40	–0,50	–0,50	–0,50	–0,50	–0,50	–0,50
5,5–7,5	+0	+0,1	+0,1	+0,2	+0,1	+0,25	+0,2	+0,4	+0,25	+0,45	–
	–0,50	–0,50	–0,60	–0,60	–0,60	–0,60	–0,60	–0,60	–0,60	–0,60
7,5–10,0	+0	+0,1	+0,1	+0,2	+0,2	+0,3	+0,2	+0,35	+0,25	+0,45	+0,6
	–0,80	–0,80	–0,80	–0,80	–0,80	–0,80	–0,80	–0,80	–0,80	–0,80	–0,80
10,0–12,0	+0	0,2	0,1	0,2	0,2	0,3	0,3	0,4	0,35	0,5	0,7
	–0,80	–0,80	–0,80	–0,80	–0,80	–0,80	–0,80	–0,80	–0,80	–0,80	–0,80

Примечание. А — повышенная точность прокатки; Б — нормальная точность прокатки.

Таблица 2. Предельные отклонения по толщине горячекатаного листового проката, мм. Толщина, t=(12–160) мм

t, мм	Предельные отклонения по толщине стали при ширине, мм
	Св. 1000 до 1200	Св. 1200 до 1500	Св. 1500 до 1700	Св. 1700 до 1800	Св. 1800 до 2000	Св. 2000 до 2300	Св. 2300 до 2500	Св. 2500 до 2600	Св. 2600 до 2800	Св. 2800 до 3000	Св. 3000 до 3200	Св. 3200 до 3400	Св. 3400 до 3600	Св. 3600 до 3800
Св. 12 до 25	+0,2	+0,2	+0,3	+0,4	+0,6	+0,8	+0,8	+1	+1,1	+1,2	—	—	—	—
	-0,8	-0,8	-0,8	-0,8	-0,8	-0,8	-0,8	-0,8	-0,8	-0,8
25–30	+0,2	+0,2	+0,3	+0,4	+0,6	+0,8	+0,9	+1	+1,1	+1,2	—	—	—	—
	-0,9	-0,9	-0,9	-0,9	-0,9	-0,9	-0,9	-0,9	-0,9	-0,9
30–34	+0,2	+0,3	+0,3	0,4	0,5	0,8	0,9	±1,0	1,2	1,3	—	—	—	—
	-1,2	-1,0	-1,0	-1,0	-1,0	-1,0	-1,0		-1,0	-1,0
34–40	+0,3	+0,4	0,5	0,6	0,7	0,9	1	±1,1	1,3	1,4	—	—	—	—
	-1,1	-1,1	-1,1	-1,1	-1,1	-1,1	-1,1		-1,1	-1,1
40–50	+0,4	+0,5	+0,6	+0,7	+0,8	+1	+1,1	±1,2	+1,4	+1,5	—	—	—	—
	-1,2	-1,2	-1,2	-1,2	-1,2	-1,2	-1,0		-1,2	-1,2
50–60	0,6	0,7	0,8	0,9	1	1,1	1,2	±1,3	1,4	1,5	—	—	—	—
	-1,3	-1,3	-1,3	-1,3	-1,3	-1,3	-1,3		-1,3	-1,3
60–70	—	—	+0,7	+0,8	+0,9	+1	+1,1	+1,2	+1,3	+1,4	+1,5	±1,6	+1,7	+1,8
			-1,6	-1,6	-1,6	-1,6	-1,6	-1,6	-1,6	-1,6	-1,6		-1,6	-1,6
70–80	—	—	+0,8	+0,9	+1	+1,1	+1,2	+1,3	+1,4	+1,5	+1,6	+1,7	+1,8	+1,9
			-2,2	-2,2	-2,2	-2,2	-2,2	-2,2	-2,2	-2,2	-2,2	-2,2	-2,2	-2,2
80–90	—	—	+0,9	+1	+1,1	+1,2	+1,3	+1,4	+1,5	+1,6	+1,7	+1,8	+1,9	+2
			-2,5	-2,5	-2,5	-2,5	-2,5	-2,5	-2,5	-2,5	-2,5	-2,5	-2,5	-2,5
90–100	—	—	+1	+1,1	+1,2	+1,3	+1,4	+1,5	+1,6	+1,7	+1,8	+1,9	+2	+2,1
			-2,7	-2,7	-2,7	-2,7	-2,7	-2,7	-2,7	-2,7	-2,7	-2,7	-2,7	-2,7
100–115	—	—	+1,2	+1,3	+1,4	+1,5	+1,6	+1,7	+1,8	+1,9	+2	+2,1	+2,2	+2,3
			-3,1	-3,1	-3,1	-3,1	-3,1	-3,1	-3,1	-3,1	-3,1	-3,1	-3,1	-3,1
115–125	—	—	+1,5	+1,6	+1,7	+1,8	+1,9	+2	+2,1	+2,2	+2,3	+2,4	+2,5	+2,6
			-3,5	-3,5	-3,5	-3,5	-3,5	-3,5	-3,5	-3,5	-3,5	-3,5	-3,5	-3,5
125–140	—	—	+1,7	+1,8	+1,9	+2	+2,1	+2,2	+2,3	+2,4	+2,5	+2,6	+2,8	+2,9
			-3,8	-3,8	-3,8	-3,8	-3,8	-3,8	-3,8	-3,8	-3,8	-3,8	-3,8	-3,8
140–160	—	—	+2	+2,1	+2,2	+2,3	+2,4	+2,5	2,6	+2,7	+2,8	+2,9	+3	+3,1
			-4,2	-4,2	-4,2	-4,2	-4,2	-4,2	-4,2	-4,2	-4,2	-4,2	-4,2	-4,2

Таблица 3. Предельные отклонения по ширине проката с обрезной кромкой, поставляемого в листах, мм

Ширина стали, мм	При толщине, мм
	до 3,9	св. 3,6 до 12	св. 12 до 60	св. 60 до 100	св. 100 до 160
До 800	+6	—	—	—	—
Св. 800	+10	—	—	—	—
До 1500	—	+10	—	—	—
Св. 1500	—	+15	—	—	—
Все ширины	—	—	+25	+50	+75

Предельные отклонения по ширине листового проката, прокатанного полистно и поставляемого с необрезной кромкой, не должны превышать более чем на 50 мм предельных отклонений по ширине проката с обрезной кромкой, приведенных в таблице 3.

Предельные отклонения по ширине проката, прокатанного на непрерывных станах и поставляемого с необрезной кромкой, не должны превышать:

• +20 мм — при ширине до 1000 мм;
• +30 мм — при ширине свыше 1000 мм.

Таблица 4. Предельные отклонения по длине листового проката, прокатанного полистно, мм

Длина,мм	При толщине, мм
	до 3,9	св. 3,9 до 16	св. 16 до 60	св. 60 до 100	св. 100 до 160
До 15000	+10	—	—	—	—
Св. 1500	+15	—	—	—	—
До 2000	—	+10	—	—	—
Св. 2000 до 6000	—	+25	—	—	—
Св. 6000	—	35	—	—	—
До 3000	—	—	+15	—	—
Св. 3000 до 6000	—	—	+25	—	—
Св. 6000	—	—	+40	—	—
Все длины	—	—	—	+50	—
Все длины	—	—	—	—	+75

Таблица 5. Предельные отклонения по длине листового проката, прокатанного на непрерывных станах и порезанного на листы, мм

Длина стали, мм	При толщине, мм
	до 3,9	св. 3,9
До 1500	+15	—
Св. 1500	+20	—
До 3000	—	До 3000
Св. 3000	—	+25

Таблица 6. Предельные отклонения по массе

Толщина, мм	Предельные отклонения по массе, %
0,5	14,00
0,5–0,6	16,00
0,6–0,75	15,00
0,75–0,9	13,30
0,9–1,1	13,30
1,1–1,2	13,60
1,2–1,3	12,50
1,3–1,4	13,80
1,4–1,6	12,90
1,6–1,8	11,30
1,8–2,0	11,10
2,0–2,2	10,00
2,2–2,5	9,55
2,5–3,0	10,00
3,0–3,5	9,67
3,5–3,9	8,86
3,9–5,5	11,50
5,5–7,5	12,80
7,5–10,0	9,09
10–12,0	10,90
12–25	6,67
25–30	3,60
30–34	4,00
34–40	3,24
40–50	3,00
50–60	2,60
60–70	3,00
70–80	2,67
80–90	2,71
90–100	3,14
100–115	2,50
115–125	3,13
125–140	2,33
140–160	3,00

Предельное отклонение по массе листового проката представляет собой разницу между массой листа с максимальным отклонением по толщине и массой листа с номинальным значением толщины, отнесенную к массе листа с номинальным значением толщины.

Значение отклонений в процентах, приведенное в таблице 6, представляет собой максимальную ошибку в расчете массы листового проката, которая может возникнуть из-за использования в расчете номинального значения толщины листа, в то время как реальная толщина отличается от номинального значения в пределах, оговоренных стандартом.

вернуться к содержанию

Лист нормальной точности прокатки (Б), особо высокой плоскостности (ПО) с необрезанной кромкой (НО), размерами по ГОСТ 19903, толщиной 10 мм и раскроем 1,25×6 м из стали марки Ст3пс, категории 3 по ГОСТ  14637:

Лист	Б – ПО – НО – 8 х 1250 х 6000 ГОСТ 19903-74
	Ст3пс 3 ГОСТ 14637-89

Рулон повышенной точности (А), с обрезанной кромкой (О), размерами 6×1,5 м по ГОСТ 19903 из стали марки Ст3пс, категории 3, по ГОСТ  14637:

Рулон	А – О – 6 – 1500 ГОСТ 19903-74
	Ст3пс 3 ГОСТ 14637-89

Лист горячекатаный из стали марки 10ХСНД размером 2x1000x2000  мм, нормальной точности прокатки, нормальной плоскостности, III группы отделки поверхности, категории 3:

Лист	Б – ПН – 2х1000×2000 ГОСТ 19903-74
	10ХСНД – 3 – III ГОСТ 17066-80

Рулон холоднокатаный из стали марки 09Г2С размером 1,9×600 мм, нормальной точности прокатки, III группы отделки поверхности, категории 1:

Рулон	Б – 1,9×600 ГОСТ 19904-74
	09Г2С -1-III ГОСТ 17066-80

Горячекатаный лист из стали 08пс размером 3x1250x2500 мм, нормальной точности (Б), нормальной плоскости (ПН), с необрезанной кромкой (НО), 6 категории, обычной отделкой поверхности (IV), нормальной вытяжки:

Лист	Б – ПН – НО – 3 х 1250 х 2500 ГОСТ 19903-74
	6 – IV – Н – 08пс ГОСТ 16523-70

То же из стали Ст3сп, с гарантией свариваемости:

Лист	Б – ПН – НО – 3 х 1250 х 2500 ГОСТ 19903-74
	6 – IV – Н – Ст3сп св ГОСТ 16523-70

Лист нормальной точности (Б), особо высокой плоскостности (ПО) с необрезанной кромкой (НО), размерами 10×1500 мм по ГОСТ 19903 из стали марки Ст3пс, категории 4 по ГОСТ 14637:

Лист	Б – ПО – НО – 10 х 1500 х 6000 ГОСТ 19903-74
	Ст3пс4 ГОСТ 14637-89

То же, повышенной точности (А) и с гарантией свариваемости:

Лист	А – ПО – НО – 10 х 1500 х 6000 ГОСТ 19903-74
	Ст3пс4 св ГОСТ 14637-89

Рулон повышенной точности (А), с обрезанной кромкой (О), размерами 10×1500 мм по ГОСТ 19903 из стали марки Ст3сп, категории 6 по ГОСТ 14637:

Рулон	А – О – 10 х 1500 ГОСТ 19903-74
	Ст3сп6 ГОСТ 14637-89

Прокат листовой размерами 8x1200x6000 мм нормальной точности прокатки (Б), высокой плоскостности (ПВ), с необрезной кромкой (НО) по ГОСТ 19903, класса прочности 390, из стали марки 10ХНДП:

Лист	8х1200×6000 Б – ПВ – НО ГОСТ 19903-74
	390 – 10ХНДП ГОСТ 19281-89

вернуться к содержанию

Листовой металлопрокат.

Лист горячекатаный. Лист холоднокатаный. Лист оцинкованный. / Каталог металлопроката

4. По нормам государственного стандарта: ГОСТ 16523 – прокат тонколистовой из углеродистой качественной стали. Для данного ГОСТа принята дополнительная внутренняя классификация: По группам прочности: В зависимости от минимальной величины временного сопротивления тонколистовой стальной прокат разделяют на группы прочности. Каждой группе прочности существуют конкретные марки стали. В таблице приведены данные о том, какие марки сталей соответствуют определенным группам прочности; Группа прочности Марка стали НТД К260В 08кп ГОСТ 1050 К270В 08пс, 08, 10кп, 10пс, 10 ГОСТ 1050 К310В 15кп, 15пс ГОСТ 1050 К330В 15, 20кп ГОСТ 1050 К350В 20пс, 20 ГОСТ 1050 К390В 25, 30 ГОСТ 1050 К490В 35, 40, 45, 50 ГОСТ 1050 ОК30В Ст1, Ст2 (всех степеней раскисления) ГОСТ 1050 ОК360В Ст3 (всех степеней раскисления) ГОСТ 380 ОК370В Ст3пс, Ст3сп ГОСТ 380 ОК400В Ст4 (всех степеней раскисления) ГОСТ 380                       По категориям: В завсимости от нормируемых характеристик листовой прокат подразделятся на шесть категорий: Категории Нормируемые характеристики Способ производства Группы прочности К260В К270В К310В К330В К350В К390В К490В ОК400В ОК300В ОК360В ОК370В 1 Наличие испытаний на изгиб г/к, х/к нет нет нет да 2 Наличие испытаний на вытяжку сферической лунки х/к да нет нет нет 3 Наличие испытаний на изгиб и на вытяжку сферической лунки х/к да нет нет нет 4 Наличие испытаний механических свойств г/к, х/к да да да да 5 Наличие испытаний механических свойств и на изгиб г/к, х/к да да нет да 6 Наличие испытаний механических свойств, на вытяжку сферической лунки и на изгиб г/к, х/к да нет нет нет                             По качеству отделки поверхности: В зависимости от качества отделки поверхности используется следующее групповое деление тонколистового проката: Группы для холоднокатаных листов Группы для горячекатаных листов Особо высокая отделка – I Повышенная отделка – III Высокая отделка – II Обычная отделка – IV Повышенная отделка – III (IIIa, IIIб)             ГОСТ 14637-89 – прокат толстолистовой из углеродистой стали обыкновенного качества. Данный стандарт применим к листовому прокату толщиной от 4 до 160 мм и шириной от 500 мм. Для данного ГОСТа принята дополнительная внутренняя классификация по категориям: В зависимости от нормируемых характеристик листовой прокат подразделятся на шесть категорий: Категории Нормируемые характеристики Марка стали Химсостав Мех. свойства при растяжении и изгибе до параллель- ности cторон Ударная вязкость KCU KCV При температуре Co После мех. старения При температуре Co +20 -20 -40 0 +20 1 нет да нет нет нет нет нет нет ст0, ст2кп, ст2пс, ст2сп, ст3кп, ст3пс, ст3сп, ст5пс, ст5сп, ст5Гсп 2 да да нет нет нет нет нет нет ст2кп, ст2пс, ст2сп, ст3кп, ст3пс, ст3сп, ст5пс, ст5сп, ст5Гсп 3 да да да нет нет нет нет нет ст3кп, ст3пс, ст3сп, ст3Гпс, ст3Гсп, ст4пс, ст4сп 4 да да нет да нет нет нет нет ст3пс, ст3сп, ст3Гпс, ст3Гсп 5 да да нет да нет да нет да ст3пс, ст3сп, ст3Гпс, ст3Гсп 6 да да нет нет да да да нет ст3пс, ст3сп, ст3Гпс, ст3Гсп                                                                     ГОСТ 19903-90 – ГОСТ 19903-90 – прокат стальной горячекатаный – ( листы г к ), прокат стальной холоднокатаный ( листы х к ). Данный стандарт применим к горячекатаным листам толщиной до 12 мм, а также к холоднокатаным листам . Для данного ГОСТа принята дополнительная внутренняя классификация: Листы горячекатаные Листы холоднокатаные Точность прокатки: повышенная точность – А повышенная точность – А нормальная точность – В нормальная точность – В Плоскостность: особо высокая плоскостность – ПО особо высокая плоскостность – ПО высокая плоскостность – ПВ высокая плоскостность – ПВ улучшенная плоскостность – ПУ улучшенная плоскостность – ПУ нормальная плоскостность – ПН нормальная плоскостность – ПН Кромка: необрезная кромка – НО необрезная кромка – НО обрезная кромка – О обрезная кромка – О                         ГОСТ 9045-93 – прокат холоднокатаный для холодной штамповки. Для данного стандарта существует дополнительная внутренняя классификация по категориям вытяжки, группам поверхности, состоянию поверхности и точности прокатки: Категории вытяжки: ВГ – весьма глубокая вытяжка СВ – сложная вытяжка ОСВ – особо сложная вытяжка ВОСВ – весьма особо сложная вытяжка Группы поверхности в зависимости от качества ее отделки: I – особо высокая отделка II – высокая отделка III – повышенная отделка Состояние поверхности: ГЛ – глянцевая М – матовая Ш – шероховатая Точность прокатки: П – повышенная точность О – обычная точность                                 ГОСТ 1577-93 – лист горячекатаный из конструкционной стали; ГОСТ 5520-79 – лист горячекатаный из низколегированной и легированной стали для котлов и сосудов, работающих под давлением; ГОСТ 5582-75 – прокат тонколистовой коррозионно-стойкий, жаростойкий и жаропрочный; ГОСТ 7350-77 – прокат толстолистовой коррозионно-стойкий, жаростойкий и жаропрочный; ГОСТ 8568-77 – лист стальной рифленый; ГОСТ 14918-80 – прокат стальной оцинкованный;

Лист гк 35 мм | Прокат листовой горячекатаный

			Сделать заказ  |  Задать вопрос  |  Карта сайта
			Мы работаем: Пн – пт 8:30-18:00 Сб – вс 10:00-15:00 Доставляем: 7 дней в неделю 24 часа в сутки
			Прокат листовой горячекатаный толщиной 35 мм производится в форме листов, в соответствии с ГОСТ 19903-74, из низкоуглеродистых, углеродистых, качественных, низколегированных и легированных марок стали. Размер Марка стали ГОСТ Параметры Вес кг/м² Лист гк 35х1500х6000 3сп/пс 14637-89 Б-ПН-НО 274,8 Лист гк 35х1500х6000 09Г2С 19281-89 Б-ПН-НО 274,8 Значения веса одного листа в таблице приведены справочно и посчитаны от номинальных размеров. Линейная плостоность стали принята 7,85 г/см³. В зависимости от содержания и массовой доли элементов, входящих в состав стали, линейная плотность может меняться, в пределах 10%. Кроме того, сумма предельных отклонений, предусмотренных ГОСТ 19903-74, могут повлиять на конечный вес листа, изменив его на 3-12,5%. Купить лист горячекатаный толщиной 35 миллиметра возможно в нашей компании в любых количествах от 1-го листа до вагонных поставок. Мы имеем возможность рубки или резки горячекатаных листов по Вашим размерам, влючая производство заготовок различной формы и точности. Наша компания предлагает поставки со склада и транзитные поставки горячекатаного листового проката, произведенного по ГОСТ 16523-97, ГОСТ 14637-89, ГОСТ 19281-89, ГОСТ 1577-93, ГОСТ 5520-79 ведущими Российскими производителями. Возможен заказ раскроя листа, отличного от указанного в таблице, а так же выполнение дополнительных требований по точности проката, качеству отделки и других, предусмотренных ГОСТ. Мы принимаем заказы на листы из всех доступных в настоящий момент углеродистых, качественных, низколегированных и легированных марок стали, в том числе наиболее востребованных Ст3, 08пс, 10, 20, 35, 45, 65Г, 40Х, 30ХГСА, 20К, 12ХМ, 12Х1МФ, 09Г2С, 10ХСНД. Срок исполнения заказа от 5 до 45 дней, в зависимости от наличия заготовки, графика производства и удаленности производителя. Цены Цена на стальной горячекатаный лист толщиной 35 мм зависит от требуемой марки стали, других качественных характеристик, объема Вашего заказа и других его параметров. Просим Вас уточнять текущие цены и наличие интересующей продукции по телефону + 7(495) 669-29-10 или направляйте Ваш заказ. Круг Шестигранник Труба бесшовная Полоса
	©s235group 2019 Разработка PavlinGrafic Металлопрокат, стальные трубы. Продажа со склада, транзитные поставки. Металлообработка, изоляция, цинкование. Доставка по Москве и Московской области.		Сорт Лист Труба Услуги Арматура Холоднокатаный Водопроводная Резка Балка Горячекатаный Электросварная Обработка Круг Рифленый Бесшовная Оцинкование Полоса Просечно-вытяжной Профильная Изоляция Уголок Оцинкованный Тонкостенная Доставка Швеллер Профнастил Оцинкованная

ГОСТ 19903-74 Прокат листовой горячекатаный

ГОСТ 19903-74 Прокат листовой горячекатаный.

/
• Главная
/
• /

---

ГОСТ 19903-74

Группа В23

ПРОКАТ ЛИСТОВОЙ ГОРЯЧЕКАТАНЫЙ

Сортамент



МКС 77.140.50
ОКП 09 0200

Дата введения 1976-01-01





1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

И.Н.Голиков, Л.В.Меандров, И.С.Тришевский, И.С.Гринь, А.М.Мелешко, А.В.Дюбина, И.М.Козлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 27.06.74 N 1573



3. ВЗАМЕН ГОСТ 8597-57 в части листов шириной 500 мм и более, ГОСТ 3680-57 и ГОСТ 8075-56 в части горячекатаных листов, ГОСТ 5681-57

4. Стандарт полностью соответствует СТ СЭВ 1969-79 в части конструкционного нелегированного проката и низколегированного толщиной от 1,00 до 2,80 мм в листах и рулонах и СТ СЭВ 3901-82 в части проката толщиной от 3,00 до 160 мм в листах

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 30.10.91 N 1625

7. ИЗДАНИЕ (октябрь 2012 г.) с Изменениями N 1, 2, 3, 4, 5, 6, утвержденными в ноябре 1979 г., сентябре 1982 г., октябре 1983 г., июле 1985 г., июне 1986 г., сентябре 1988 г. (ИУС 12-79, 12-82, 2-84, 6-85, 9-86, 1-89), Поправкой (ИУС 7-2007)

1. Настоящий стандарт распространяется на листовой горячекатаный прокат шириной 500 мм и более, изготовляемый в листах толщиной от 0,40 до 160 мм и рулонах толщиной от 1,2 до 12 мм.

Стандарт полностью соответствует СТ СЭВ 1969-79 в части конструкционного нелегированного проката обыкновенного качества и низколегированного толщиной от 1,00 до 2,80 мм в листах и рулонах и СТ СЭВ 3901-82 в части проката толщиной от 3,00 до 160 мм в листах.

(Измененная редакция, Изм. N 1, 2, 3, 5).

2. Размеры проката, изготовляемого в листах, должны соответствовать указанным в табл. 1, в рулонах – в табл.2.

(Измененная редакция, Изм. N 5, Поправка).



Таблица 1

мм



Продолжение табл.1

мм

Продолжение табл.1

мм



Примечание. По требованию потребителя листовой прокат может изготовляться других размеров, отличных от указанных в табл.1.



Таблица 2

мм



Ширина проката	Толщина проката, поставляемого в рулонах
500	1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8, 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
530	1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
550	1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,5; 12,0
600	1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
630	1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
650	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
670	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
700	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
(710)	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
750	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
800	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
850	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
900	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
950	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1000	1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1100	1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1250	1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1400	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
(1420)	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1500	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1600	3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1700	3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1800	3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1900	6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0
2000	6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0
2100	7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0
2200	7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0
Примечание. По требованию потребителя листовой прокат может изготовляться в рулонах других размеров по толщине и ширине по сравнению с указанной в табл.2.





3. Листовой прокат подразделяется:

а) по точности прокатки при толщине до 12 мм:

повышенной точности – А;

нормальной точности – Б;

б) по плоскостности:

особо высокой плоскостности – ПО;

высокой плоскостности – ПВ;

улучшенной плоскостности – ПУ;

нормальной плоскостности – ПН;

в) по характеру кромки:

с необрезной кромкой – НО;

с обрезной кромкой – О;

г) по размерам:

с указанием размеров по толщине, ширине и длине в соответствии с размерами, указанными в приложении, – форма I;

с указанием размеров по толщине в пределах, указанных в табл.1, без указания размеров по ширине и длине – форма II;

с указанием размеров, кратных по ширине и длине, размерам, указанным в заказе, в пределах, установленных в табл. 1, – форма III;

с указанием мерных размеров, в пределах, указанных в табл.1, с интервалами 10 мм по ширине и 50 мм по длине – форма IV. По согласованию потребителя с изготовителем интервалы по ширине и длине могут быть менее указанных.

Изготовление листового проката мерных размеров, отличающихся от размеров, указанных в приложении, производится по требованию потребителя.

(Измененная редакция, Изм. N 1, 3).

4. Предельные отклонения по толщине проката, изготовляемого в листах и рулонах, в любой точке измерения не должны превышать норм, указанных в табл.3 и 4.



Таблица 3

мм



Толщина проката (листы и рулоны)

Предельное отклонение по толщине проката при ширине

от 500  до 750

св. 750  до 1000

св. 1000  до 1500

св. 1500  до 2000

св. 2000  до 2300

св. 2300  до 2700

св. 2700  до 3000

Повы- шен- ная точ- ность про- катки

Нор- маль- ная точ- ность про- катки

Повы- шен- ная точ- ность про- катки

Нор- маль- ная точ- ность про- катки

Повы- шен- ная точ- ность про- катки

Нор- маль- ная точ- ность про- катки

Повы- шен- ная точ- ность про- катки

Нор- маль- ная точ- ность про- катки

Повы- шен- ная точ- ность про- катки

Нор- маль- ная точ- ность про- катки

Повы- шен- ная точ- ность про- катки

Нор- маль- ная точ- ность про- катки

Повы- шен- ная точ- ность про- катки

Нор- маль- ная точ- ность про- катки

От

0,40

до

0,50

±0,05

±0,07

–

–

–

–

–

–

–

–

–

–

–

–

Св.

0,50

до

0,60

±0,06

±0,08

–

–

–

–

–

–

–

–

–

–

–

–

“

0,60

“

0,75

±0,07

±0,09

±0,07

±0,09

–

–

–

–

–

–

–

–

–

–

“

0,75

“

0,90

±0,08

±0,10

±0,08

±0,10

–

–

–

–

–

–

–

–

–

–

“

0,90

“

1,10

±0,09

±0,11

±0,09

±0,12

–

–

–

–

–

–

–

–

–

–

“

1,10

“

1,20

±0,10

±0,12

±0,11

±0,13

±0,12

±0,15

–

–

–

–

–

–

–

–

“

1,20

“

1,30

±0,11

±0,13

±0,12

±0,14

±0,12

±0,15

–

–

–

–

–

–

–

–

“

1,30

“

1,40

±0,11

±0,14

±0,12

±0,15

±0,12

±0,18

–

–

–

–

–

–

–

–

“

1,40

“

1,60

±0,12

±0,15

±0,13

±0,15

±0,13

±0,18

–

–

–

–

–

–

–

–

“

1,60

“

1,80

±0,13

±0,15

±0,14

±0,17

±0,14

±0,18

–

–

–

–

–

–

–

–

“

1,80

“

2,00

±0,14

±0,16

±0,15

±0,17

±0,16

±0,18

±0,17

±0,20

–

–

–

–

–

–

“

2,00

“

2,20

±0,15

±0,17

±0,16

±0,18

±0,17

±0,19

±0,18

±0,20

–

–

–

–

–

–

“

2,20

“

2,50

±0,16

±0,18

±0,17

±0,19

±0,18

±0,20

±0,19

±0,21

–

–

–

–

–

–

“

2,50

“

3,00

±0,17

±0,19

±0,18

±0,20

±0,19

±0,21

±0,20

±0,22

±0,23

±0,25

–

–

–

–

“

3,00

“

3,50

±0,18

±0,20

±0,19

±0,21

±0,20

±0,22

±0,22

±0,24

±0,26

±0,29

–

–

–

–

“

3,50

“

3,90

±0,20

±0,22

±0,21

±0,23

±0,22

±0,24

±0,24

±0,26

±0,28

±0,31

–

–

–

–

“

3,90

“

5,5

+0,10 -0,40

+0,20 -0,40

+0,15 -0,40

+0,30 -0,40

+0,10 -0,50

+0,30 -0,50

+0,20 -0,50

+0,40 -0,50

+0,25 -0,50

+0,45 -0,50

–

–

–

–

“

5,5

“

7,5

-0,50

+0,10 -0,50

+0,10 -0,60

+0,20 -0,60

+0,10 -0,60

+0,25 -0,60

+0,20 -0,60

+0,40 -0,60

+0,25 -0,60

+0,45 -0,60

–

–

–

–

“

7,5

“

10,0

-0,80

+0,10 -0,80

+0,10 -0,80

+0,20 -0,80

+0,20 -0,80

+0,30 -0,80

+0,20 -0,80

+0,35 -0,80

+0,25 -0,80

+0,45 -0,80

–

+0,60 -0,80

–

–

“

10,0

“

12,0

-0,80

+0,20 -0,80

+0,10 -0,80

+0,20 -0,80

+0,20 -0,80

+0,30 -0,80

+0,30 -0,80

+0,40 -0,80

+0,35 -0,80

+0,50 -0,80

–

+0,70 -0,80

–

+1,00 -0,80

Примечания:

1. По требованию предприятий Министерства авиационной промышленности допускается изготовление листового проката с минусовыми допусками, равными по величине сумме предельных отклонений.

2. По согласованию изготовителя с потребителем листовой и рулонный прокат изготовляют с предельными отклонениями по толщине:

±0,14 мм – для проката толщиной св. 1,10 до 1,20 мм, шириной св. 1000 до 1500 мм нормальной точности прокатки;

±0,16 мм – для проката толщиной св. 1,30 до 1,40 мм, шириной св. 1000 до 1500 мм нормальной точности прокатки;

±0,12 мм – для проката толщиной св. 1,40 до 1,60 мм, шириной св. 750 до 1000 мм, повышенной точности прокатки;

±0,16 мм ” ” ” ” ” шириной св. 1000 до 1500 мм, нормальной точности прокатки;

±0,16 мм – для проката толщиной св. 1,60 до 1,80 мм, шириной св. 750 до 1000 мм, нормальной точности прокатки;

±0,17 мм ” ” ” ” ” шириной св. 1000 до 1500 мм, нормальной точности прокатки;

±0,15 мм – для проката толщиной св. 2,00 до 2,20 мм, шириной св. 750 до 1000 мм, повышенной точности прокатки;

±0,17 мм ” ” ” ” ” ” ” ” нормальной точности прокатки;

±0,16 мм – для проката толщиной св. 2,20 до 2,50 мм, шириной св. 750 до 1000 мм, повышенной точности прокатки;

±0,18 мм ” ” ” ” ” ” ” ” нормальной точности прокатки;

±0,17 мм – для проката толщиной св. 2,50 до 3,00 мм, шириной св. 750 до 1000 мм, повышенной точности прокатки;

±0,19 мм ” ” ” ” ” ” ” ” нормальной точности прокатки.







Таблица 4

мм



Толщина  проката

Предельное отклонение по толщине проката при ширине

Св. 1000 до 1200

Св. 1200 до 1500

Св. 1500 до 1700

Св. 1700 до 1800

Св. 1800 до 2000

Св. 2000 до 2300

Св. 2300 до 2500

Св. 2500 до 2600

Св. 2600 до 2800

Св. 2800 до 3000

Св. 3000 до 3200

Св. 3200 до 3400

Св. 3400 до 3600

Св. 3600 до 3800

Св.

12,5

до

25,0

+0,2 -0,8

+0,2 -0,8

+0,3 -0,8

+0,4 -0,8

+0,6 -0,8

+0,8 -0,8

+0,8 -0,8

+1,0 -0,8

+1,1 -0,8

+1,2 -0,8

+1,3 -0,8

+1,4 -0,8

–

–

“

25,0

“

30,0

+0,2 -0,9

+0,2 -0,9

+0,3 -0,9

+0,4 -0,9

+0,6 -0,9

+0,8 -0,9

+0,9 -0,9

+1,0 -0,9

+1,1 -0,9

+1,2 -0,9

+1,3 -0,9

+1,4 -0,9

+1,5 -0,9

+1,6 -0,9

“

30,0

“

34,0

+0,2 -1,0

+0,3 -1,0

+0,3 -1,0

+0,4 -1,0

+0,5 -1,0

+0,8 -1,0

+0,9 -1,0

+1,0 -1,0

+1,2 -1,0

+1,3 -1,0

+1,4 -1,0

+1,5 -1,0

+1,6 -1,0

+1,7 -1,0

“

34,0

“

40,0

+0,3 -1,1

+0,4 -1,1

+0,5 -1,1

+0,6 -1,1

+0,7 -1,1

+0,9 -1,1

+1,0 -1,1

±1,1

+1,3 -1,1

+1,4 -1,1

+1,5 -1,1

+1,6 -1,1

+1,7 -1,1

+1,8 -1,1

“

40,0

“

50,0

+0,4 -1,2

+0,5 -1,2

+0,6 -1,2

+0,7 -1,2

+0,8 -1,2

+1,0 -1,2

+1,1 -1,2

±1,2

+1,4 -1,2

+1,5 -1,2

+1,6 -1,2

+1,7 -1,2

+1,8 -1,2

+1,9 -1,2

“

50,0

“

60,0

+0,6 -1,3

+0,6 -1,3

+0,7 -1,3

+0,8 -1,3

+0,9 -1,3

+1,0 -1,3

+1,1 -1,3

+1,2 -1,3

+1,4 -1,3

+1,5 -1,3

+1,6 -1,3

+1,7 -1,3

+1,8 -1,3

+1,9 -1,3

“

60,0

“

70,0

–

+0,7 -1,6

+0,8 -1,6

+0,9 -1,6

+1,0 -1,6

+1,1 -1,6

+1,2 -1,6

+1,3 -1,6

+1,4 -1,6

+1,5 -1,6

±1,6

+1,7 -1,6

+1,8 -1,6

+1,9 -1,6

“

70,0

“

80,0

–

+0,7 -2,2

+0,8 -2,2

+0,9 -2,2

+1,0 -2,2

+1,1 -2,2

+1,2 -2,2

+1,3 -2,2

+1,4 -2,2

+1,5 -2,2

+1,6 -2,2

+1,7 -2,2

+1,8 -2,2

+1,9 -2,2

“

80,0

“

90,0

–

+0,8 -2,5

+0,9 -2,5

+1,0 -2,5

+1,1 -2,5

+1,2 -2,5

+1,3 -2,5

+1,4 -2,5

+1,5 -2,5

+1,6 -2,5

+1,7 -2,5

+1,8 -2,5

+1,9 -2,5

+2,0 -2,5

“

90,0

“

100,0

–

+0,9 -2,7

+1,0 -2,7

+1,1 -2,7

+1,2 -2,7

+1,3 -2,7

+1,4 -2,7

+1,5 -2,7

+1,6 -2,7

+1,7 -2,7

+1,8 -2,7

+1,9 -2,7

+2,0 -2,7

+2,1 -2,7

“

100,0

“

115,0

–

+1,1 -3,1

+1,2 -3,1

+1,3 -3,1

+1,4 -3,1

+1,5 -3,1

+1,6 -3,1

+1,7 -3,1

+1,8 -3,1

+1,9 -3,1

+2,0 -3,1

+2,1 -3,1

+2,2 -3,1

+2,3 -3,1

“

115,0

“

125,0

–

+1,4 -3,5

+1,5 -3,5

+1,6 -3,5

+1,7 -3,5

+1,8 -3,5

+1,9 -3,5

+2,0 -3,5

+2,1 -3,5

+2,2 -3,5

+2,3 -3,5

+2,4 -3,5

+2,5 -3,5

+2,6 -3,5

“

125,0

“

140,0

–

+1,6 -3,8

+1,7 -3,8

+1,8 -3,8

+1,9 -3,8

+2,0 -3,8

+2,1 -3,8

+2,2 -3,8

+2,3 -3,8

+2,4 -3,8

+2,5 -3,8

+2,6 -3,8

+2,8 -3,8

+2,9 -3,8

“

140,0

“

160,0

–

+1,9 -4,2

+2,0 -4,2

+2,1 -4,2

+2,2 -4,2

+2,3 -4,2

+2,4 -4,2

+2,5 -4,2

+2,6 -4,2

+2,7 -4,2

+2,8 -4,2

+2,9 -4,2

+3,0 -4,2

+3,1 -4,2

Примечание. По требованию предприятий Министерства авиационной промышленности допускается изготовление листового проката с минусовыми допусками, равными по величине сумме предельных отклонений.





5. По требованию потребителя разнотолщинность проката, изготовляемого в рулонах, в одном поперечном сечении не должна превышать половины суммы предельных отклонений по толщине.

6. Предельные отклонения по ширине проката с обрезной кромкой, изготовляемого в рулонах, не должны превышать:

+5 мм – при ширине от 500 до 1000 мм включ.;

+10 мм – при ширине св. 1000 мм.

7. Предельные отклонения по ширине проката с обрезной кромкой, изготовляемого в листах, не должны превышать норм, указанных в табл.5.



Таблица 5

мм



Ширина проката	Толщина проката	Предельное отклонение по ширине проката
До 800	До 3,9	+6
Св. 800		+10
До 1500	Св. 3,9 до 16	+10
Св. 1500		+15
Все ширины	Св. 16 до 60	+25
	св. 60 до 100	+50
	св. 100 до 160	+75
Примечание. Для листов длиной свыше 8 м при толщине до 12 мм предельные отклонения по ширине не должны превышать 0,2% длины.



По согласованию изготовителя с потребителем предельные отклонения по ширине проката с обрезной кромкой, изготовляемого в листах, не должны превышать:

+5 мм – при ширине до 1000 мм включ.;

+10 мм – при ширине стали св. 1000 мм.

(Измененная редакция, Изм. N 1, 2, 3).

8. Предельные отклонения по ширине листового проката, прокатанного полистно и изготовляемого с необрезной кромкой, не должны превышать более чем на 50 мм предельных отклонений по ширине, указанных в табл.5.

По согласованию потребителя с изготовителем допускаются другие предельные отклонения, обеспечивающие получение потребителем листов с размерами, указанными в заказе.

(Измененная редакция, Изм. N 1).

9. Предельные отклонения по ширине проката, прокатанного на непрерывных станах и изготовляемого с необрезной кромкой, не должны превышать:

+20 мм – при ширине до 1000 мм;

+30 мм – при ширине свыше 1000 мм.

10. Предельные отклонения по длине проката, прокатанного полистно, не должны превышать норм, указанных в табл.6.



Таблица 6

мм



Длина проката	Толщина проката	Предельное отклонение по длине проката
До 1500	До 3,9	+10
Св. 1500		+15
До 2000	Св. 3,9 до 16	+10
Св. 2000 до 6000		+25
” 6000		+35
До 3000	Св. 16 до 60	+15
Св. 3000 до 6000		+25
” 6000		+40
Все длины	Св. 60 до 100	+50
	” 100 ” 160	+75



(Измененная редакция, Изм. N 1).

11. Предельные отклонения по длине проката, прокатанного на непрерывных станах и порезанного на листы, не должны превышать норм, указанных в табл.7.



Таблица 7

мм



Длина проката	Толщина проката	Предельное отклонение по длине проката
До 1500	До 3,9	+15
Св. 1500		+20
До 4000	Св. 3,9	+20
Св. 4000		+25



(Измененная редакция, Изм. N 3).

12. Отклонения от плоскостности на 1 м длины проката, изготовляемого в листах, не должны превышать норм, указанных в табл.8.



Таблица 8

мм



Вид плоскостности	Отклонение от плоскостности при толщине проката, мм, не более
	0,4-1,4	1,5-3,9	4,0 и более
Особо высокая	8	8	5
Высокая	10	10	8
Улучшенная	15	12	10
Нормальная	20	15	12



Примечания:

1. Отклонения от плоскостности, приведенные в табл.8, распространяются на листы из проката с 70 кгс/мм, для листов из проката с >70 кгс/мм нормы устанавливаются в стандартах на общие технические требования или в технических условиях.

2. Листовой прокат с особо высокой плоскостностью изготовляется по согласованию потребителя с изготовителем.

(Измененная редакция, Изм. N 1).

13. Серповидность проката, изготовляемого в рулонах, не должна превышать 10 мм на длине 3 м.

По согласованию изготовителя с потребителем серповидность проката, изготовляемого в листах, не должна превышать 2 мм на 1 м длины.

По согласованию потребителя с изготовителем может устанавливаться другая предельная величина серповидности.

14. Резка листов должна проводиться под прямым углом. Косина реза и серповидность не должны выводить листы за номинальные размеры по ширине и длине.

(Измененная редакция, Изм. N 1).

15. При изготовлении проката в листах и рулонах с необрезной кромкой надрывы и другие дефекты (если они имеются на кромках) не должны превышать половины предельных отклонений по ширине и выводить листы за номинальный размер по ширине, указанной в заказе.

16. Прокат, изготовляемый в рулонах, не должен иметь скрученных и смятых концов. Допускаются в отдельных местах загнутые кромки под углом не более 90°.

17. Телескопичность проката, изготовляемого в рулонах, не должна превышать норм, указанных в табл.9.

Таблица 9

мм



Толщина проката	Ширина проката	Телескопичность рулонов
До 2,5	До 800	50
	Св. 800	100
Св. 2,5	До 800	35
	Св. 800	70



Примечание. По согласованию изготовителя с потребителем телескопичность проката в рулонах толщиной до 2,5 мм, шириной св. 800 мм не должна превышать 70 мм.

Превышение одного внутреннего или одного наружного витка над поверхностью торца рулона не является телескопичностью.

Допускается неплотное прилегание двух наружных витков рулона.

(Измененная редакция, Изм. N 2, 3).

18. Измерение толщины проката проводят:

а) на листах – на расстоянии не менее 100 мм от торцов и не менее 40 мм от кромок;

б) на рулонах – на расстоянии не менее 40 мм от кромок и не менее 2 м от конца рулона.

(Измененная редакция, Изм. N 1).

19. Ширина проката, изготовляемого в рулонах, измеряется на расстоянии не менее 2 м от конца рулона.

Концы неполной ширины по длине не должны превышать ширины рулона.

По требованию потребителя концы неполной ширины должны быть обрезаны.

20. Методы измерения отклонений формы – по ГОСТ 26877.

(Измененная редакция, Изм. N 1, 6).

21. Прокат в рулонах может состоять не более чем из двух кусков (отдельных или соединенных сварным швом).

Отношение длин кусков в одном рулоне не должно быть менее 1:5. По согласованию потребителя с изготовителем допускаются рулоны с большим количеством кусков или сварных швов.

22. Внутренний диаметр рулона должен быть не менее 650 мм и не более 1000 мм.

23. Максимальная масса каждого рулона не должна превышать 20 т. По согласованию потребителя с изготовителем допускаются рулоны другой массы.

21-23. (Измененная редакция, Изм. N 1).



ПРИЛОЖЕНИЕ
Справочное

мм

Продолжение

мм



Продолжение

мм



Продолжение

мм



Продолжение

мм



Продолжение

мм



Продолжение

мм



Продолжение

мм



Продолжение

мм



Продолжение

мм

Примечание. При поставке листов по форме N 1 допускается наличие не более трех других размеров, выбранных из данной таблицы, в количестве не более 20% от партии, кровельного и оцинкованного проката не более 10% от партии.

(Измененная редакция, Изм. N 1).

Сталь калибра 7, 10, 11, 12, 14, 16, 18, 20

Мы используем сталь в различных сферах жизни. Мы используем металл для изготовления крыш, оборудования, машин, компьютеров, петель, дверных замков и многого другого. Почти все, что нас окружает в наши дни, имеет свою часть своей составляющей. Например, высотное здание использует металл для своей внутренней конструкции. В наших смартфонах используется металл для внутреннего и внешнего корпуса. Шасси наших автомобилей изготовлено из стали для более прочной рамы.

Вот инструмент, который позволяет вам легко определить, что у вас есть, вместо того, чтобы сверяться с диаграммой. В противном случае прокрутите вниз, чтобы проверить диаграмму.

Производитель

Лучший круглый вариант

Pimoys

Лучший прямой вариант

DGOL


Prime status

Проверьте цену на Amazon.

Проверьте цену на Amazon.

Лучший круглый вариант

Производитель

Pimoys


Основной статус

Проверьте цену на Amazon.

Лучший прямой вариант

Производитель


Основной статус

Проверьте цену на Amazon.

Куда бы мы ни посмотрели, мы видим это как часть нашей жизни. Однако он не просто входит в один тип. Различные приложения требуют разной толщины, которую мы называем металлическими датчиками. Для многоэтажки требуется более толстый лист, чем для одноэтажного дома. Для шасси вашего автомобиля потребуется более тонкий лист, чем для станции метро.

В следующих разделах мы рассмотрим различные виды металлических листов вместе с таблицей для более четкого понимания.

Что означает калибр в стали?

Измеритель толщины листового металла или просто измеритель металла относится к толщине определенного материала, в данном случае стали. Стандартная система выражает это в цифрах, где большее число означает более тонкий материал, а меньшее число — более толстый.

Его вес составляет 41,82 фунта на квадратный фут на дюйм толщины, который мы используем для выражения веса на квадратный фут. Это стандартное значение для таблицы толщины листового металла, которое отличается для латуни и алюминия. Например, восьмилистный лист имеет толщину 0,1644 дюйма. Его вес составит 41,82 * 0,1644 дюйма = 6,875 фунта на квадратный фут.

Таблица размеров обуви – это то, что вам нужно, если вы не знаете свою обувь. Обувь бывает разной ширины и длины, что должно повлиять на вашу обувь. Мужские туфли отличаются от женских, поэтому обратите внимание, какую обувь вы примеряете: женскую или мужскую.

В США для измерения используются дюймы и футы. Для толщины листового металла они используют калибр, который представляет собой безразмерное число. Большие числа обозначают более тонкий лист, а меньшие числа обозначают более толстый лист.

Если у вас неисправен клапан управления подачей воздуха на холостом ходу, ваш автомобиль будет издавать более грубый звук на холостом ходу и иметь неприятные последствия. Мы рекомендуем прочитать статью о 6 симптомах неисправности клапана управления подачей воздуха на холостом ходу (IAC).

Какой калибр стали толще – 10, 11, 12, 14, 16 или 18?

Большинство людей думают, что большее число означает более толстый материал. Однако это не соответствует толщине стали. Провода усилителя также бывают разных размеров, что сравнимо со сталью.

От 10 до 18 самый толстый 10, а самый тонкий 18. Если смотреть на замеры, то приращения минимальны. Например, стандартная сталь размера десять составляет 0,1345 дюйма, а размер 11 — 0,119 дюйма.6 дюймов. Это не означает, что нет большой разницы в его силе. Первый значительно более прочный, чем второй, несмотря на минимальное увеличение толщины.

В следующем разделе приведена таблица всех необходимых измерений. Вес на площадь также доступен для вашего удобства.

Если вы когда-либо оказываетесь на открытом воздухе в окружении плодовых мух, сливных мух или комаров, вам необходимо определить источник и предотвратить их распространение. Эти мухи могут раздражать, поэтому примите меры как можно раньше, чтобы предотвратить ухудшение ситуации.

Таблица толщины листового металла

В таблице ниже показана толщина различных металлических листов. У нас они указаны в миллиметрах и дюймах, поэтому вам не нужно конвертировать манометры в миллиметры или дюймы.

Кроме того, вам не нужно тратить время на поиск в Интернете информации о толщине 8-го калибра, потому что у нас есть вся необходимая информация в таблице ниже. Если есть необходимость в конверсиях, мы рекомендуем проверить эту статью о SAE на метрическую диаграмму размера конверсии.

Standard Steel

9008,2783 9008,27878 9008,277878

	Thickness	Weight per Area
Gauge	in	mm	lb./ft²	kg/m²
3	0.2391	6.073	9.754	47.624
4	0.2242	5.695	9.146	44.656
5	0.2092	5.314	8.534	41.668
6	0.1943	4.935	7.927	38.701
7	0.1793	4.554	7.315	35.713
8	0.1644	4.176	6.707	32. 745
9	0.1495	3.797	6.099	29.777
10	0.1345	3.416	5.487	26.790
11	0.1196	3.038	4.879	23.822
12	0,1046	2,657	4,267	20,834
13	0,0897	0,0897	0,0897	.	17.866
14	0.0747	1.897	3.047	14.879
15	0.0673	1.709	2.746	13.405
16	0.0598	1.519	2.440	11.911
17	0.0538	1.367	2.195	10.716
18	0. 0478	1.214	1.950	9.521
19	0.0418	1.062	1.705	8.326
20	0.0359	0.912	1.465	7.151
21	0.0329	0.836	1.342	6.553
22	0.0299	0.759	1.220	5.955
23	0.0269	0.683	1.097	5.358
24	0.0239	0.607	0.975	4.760
25	0.0209	0.531	0.853	4.163
26	0.0179	0.455	0.730	3.565
27	0.0164	0.417	0.669	3.267
28	0. 0149	0.378	0.608	2.968
29	0.0135	0.343	0.551	2.689
30	0.0120	0.305	0.490	2.390
31	0.0105	0.267	0.428	2.091
32	0.0097	0.246	0.396	1.932
33	0.0090	0.229	0.367	1.793
34	0.0082	0.208	0.335	1.633
35	0.0075	0.191	0.306	1.494
36	0.0067	0.170	0.273	1.335
37	0.0064	0.163	0.261	1.275
38	0. 0060	0.152	0.245	1.195

Stainless Steel

9.0085

	Thickness	Weight на площадь
Калибр	дюймов	мм

83 ²0088

kg/m²
0000000	0.5000	12.700	20.808	101.594
000000	0.4686	11.902	19.501	95.213
00000	0.4375	11.113	18.207	88.894
0000	0.4063	10.320	16.909	82.555
000	0.3750	9.525	15.606	76. 195
00	0.3438	8.733	14.308	69.856
0	0.3125	7.938	13.005	63.496
1	0.2813	7.145	11.707	57.157
2	0.2656	6.746	11.053	53.966
3	0.2500	6.350	10.404	50.797
4	0.2344	5.954	9.755	47.627
5	0.2187	5.555	9.101	44.437
6	0.2031	5.159	8.452	41.267
7	0.1875	4.763	7.803	38.098
8	0.1719	4.366	7.154	34. 928
9	0.1562	3.967	6.500	31.738
10	0.1406	3.571	5.851	28.568
11	0.1250	3.175	5.202	25.398
12	0.1094	2.779	4.553	22.229
13	0.0937	2.380	3.899	19.039
14	0.0781	1.984	3.250	15.869
15	0.0703	1.786	2.926	14.284
16	0.0625	1.588	2.601	12.699
17	0.0562	1.427	2.339	11.419
18	0.0500	1.270	2.081	10. 159
19	0.0437	1.110	1.819	8.879
20	0.0375	0.953	1.561	7.620
21	0.0344	0.874	1.432	6.990
22	0.0312	0.792	1.298	6.339
23	0.0281	0.714	1.169	5.710
24	0.0250	0.635	1.040	5.080
25	0.0219	0.556	0.911	4.450
26	0.0187	0.475	0.778	3.800
27	0.0172	0.437	0.716	3.495
28	0.0156	0.396	0.649	3. 170
29	0,0141	0,358	0,587	2,865
30	0,0125	083	0,0125	083	0,0125	083		0,0125	083	0,0125	0,3083	.0085	2.540
31	0.0109	0.277	0.454	2.215
32	0.0102	0.259	0.424	2.073
33	0.0094	0.239	0.391	1.910
34	0.0086	0.218	0.358	1.747
35	0.0078	0.198	0.325	1.585
36	0.0070	0.178	0.291	1.422
37	0.0066	0.168	0. 275	1.341
38	0.0062	0.157	0.258	1.260

Galvanized Steel

5 90 Например, размер три в стандартной стали равен 0,239. Толщина 1 дюйм, а тройка из нержавеющей стали – 0,2500 дюйма. Разница минимальна, но может иметь значение или сломаться в реальном приложении. Другой пример находится между стандартным размером 38 и нержавеющей сталью. Первый имеет толщину 0,0060 дюйма, а второй – 0,0062 дюйма. Опять же, разница очень минимальна.

Сварка требует знаний и осведомленности. Возможно, вам придется склеить два металлических листа вместе, поэтому вам нужно больше узнать о сварке. Статья о сварке MIG и TIG должна помочь вам начать работу.

Типы

На рынке представлено несколько типов металлических калибров, что сбивает с толку. Следующее должно дать вам приблизительное представление о том, где каждый из них идеально подходит для использования, например, в жилых домах, коммерческих помещениях, ремонтных мастерских, кондоминиумах и многом другом.

Это не единственные доступные варианты, потому что на рынке так много вариантов. Это те, которые распространены и раскупаются быстрее, чем остальные.

Мы подумали, что клиентам будет удобнее получать больше информации о типах, особенно в приложении.

Калибр 24

Калибр 24 обычно используется в зданиях, подверженных снеговым нагрузкам или сильным ветрам, а также в панелях со стоячим фальцем. Мы также используем его для крыш жилых домов.

Размер 22

Мы используем размер 22 для металлической кровли. Он работает на более тонкой стороне листового металла, поэтому ожидайте, что он будет легче. Мы также используем то же самое для стальных стульев и столов.

20-й калибр

Размер 20 широко используется в производстве флаттерных ложек и металлических футляров. Если вы хотите просверлить отверстие в центре, мы рекомендуем использовать твердосплавное сверло.

Мы также используем 20-й калибр для больших гробов, потому что он намного легче 22-го. Несмотря на его больший вес, чем у 20, мы рекомендуем использовать его из-за его меньших размеров в не слишком большой шкатулке.

Калибр 16

Мы рекомендуем калибр 16 для легких и средних проектов. Вы можете использовать его для своих настольных и настольных проектов дома. Кухонная раковина — еще одно домашнее применение для этого варианта.

14-й калибр

14-й калибр, вероятно, является мировым стандартом толщины рамы для металлических конструкций и навесов для автомобилей. Хотя некоторые люди сравнивают число 12 с числом 14, вы должны знать, когда использовать одно вместо другого.

Некоторые производители используют их взаимозаменяемо, в зависимости от наличия. Прежде чем принимать какие-либо решения, мы рекомендуем подтвердить требования.

12-й калибр

12-й калибр, как правило, выделяется в таких областях применения, как анкер фундаментных балок здания, подвесные стропила, вертикальные стойки, оконные рамы, дверные рамы, пешеходные дорожки и вырезы. Производители также используют 12 для стали во время производства.

Кроме того, вы также должны увидеть 12 в складских помещениях, розничных магазинах, гаражах, автомастерских и мастерских.

11-го калибра

11-го калибра примерно в 1,45 раза прочнее своего брата 12-го размера. Однако их практическое применение аналогично. Мы также рекомендуем использовать его для оконных рам, дорожек, вырезов, дверных рам, гаражей, мастерских и розничных магазинов.

10-й калибр

10-й калибр лучше всего подходит для более тяжелых условий эксплуатации, таких как системы воздуходувки, промышленные системы, системы вентиляции и многое другое.

8-й калибр

8-й калибр похож на 10-й в плане применения. Мы можем использовать его для тяжелых систем.

7-й калибр

7-й калибр является самым толстым среди толщин, перечисленных в этом разделе. Мы рекомендуем использовать 7 для любых тяжелых проектов, таких как высотные здания и промышленные системы. Производители также используют 7 для больших столов, письменных столов и шкафов. Однако компромиссом является вес, который значительно больше.

Вы всегда путешествуете по дороге? Если вы едете на автофургоне или кемпере, мы рекомендуем приобрести кассетный туалет и душ. Прежде чем купить его для себя, стоит учитывать несколько факторов, таких как вместимость и вес. У нас также есть аргумент выбора бренда. Чтение статьи о лучших кассетных туалетах и ​​душевых кабинах для вашего дома на колесах или выдвижного кемпера должно помочь в принятии решения. Будь то в доме на колесах или дома, удлинители доказывают несколько преимуществ. Он предлагает удобство и доступность, если вы не находитесь в пределах досягаемости розетки.

Как узнать свой калибр листового металла?

1. Положите листовой металл на ровную поверхность, чтобы уменьшить погрешность показаний .
2. С помощью рулетки измерьте толщину листового металла.

   Используйте миллиметры для максимальной точности.

3. Преобразуйте значение в миллиметрах в дюймы, умножив его на 0,03937 .
4. Используйте таблицу размеров листового металла, чтобы найти число соответствует толщине вашего листа.

   Например, толщина 1/20 дюйма представлена ​​числом 18.

Часто задаваемые вопросы

Насколько прочна сталь 12-го калибра?

Мы используем сталь 12 калибра для складских помещений, мастерских, производственных предприятий, розничных магазинов, гаражей и многого другого. Он обеспечивает тонну поддержки, что делает его одним из распространенных вариантов для коротких зданий.

Прочна ли сталь 11 калибра?

Размер 11 более прочный, чем размер 12. Он в 1,45 раза прочнее последнего.
Существует несколько вариантов калибров листовой стали. Вы должны знать требования вашего проекта, прежде чем выбрать наиболее подходящий размер.

Какой толщины сталь 7, 10, 11 и 12?

Из стандартной стали калибр 7 имеет толщину 4,554 мм. Калибр 10 имеет толщину 3,416 мм. Калибр 11 имеет толщину 3,308 мм, а калибры 11 и 12 имеют толщину 3,038 мм и 2,657 мм.

Таблица толщины листового металла

Датчики толщины листового металла

Используйте эту таблицу размеров стали для сравнения толщины различных видов листового металла. Измерение калибра находится в левой колонке, от толстого к тонкому. Остальные три столбца указывают толщину стандартных стальных, оцинкованных стальных и алюминиевых металлических листов в дюймах.

Типы винтов для листового металла, доступные во всех точках Крепежи

Все точки крепежа — это ваш главный поставщик высококачественных винтов для листового металла по доступным ценам. Мы предлагаем два популярных вида винтов разных размеров:

• Шурупы типа А: Винты для листового металла типа А имеют резьбу с более широким шагом, что делает их более подходящими для использования с вложенными, пробитыми и просверленными отверстиями в тонких металлических материалах, комбинациях асбеста или фанере.
• Винты типа A/B: Винты типа A/B имеют большее число витков резьбы на дюйм, чем винты типа B, и точку крепления винтов типа A. Лучше всего они работают с легким металлом.

​Наши специальные версии винтов для листового металла включают:

• Головка фермы Phillips: Головка фермы имеет грибовидную форму, что создает большую опорную поверхность при сохранении низкого профиля.
• Плоская головка Phillips: Плоская головка утоплена и сохраняет поверхность гладкой и ровной.
• Головка с плоской головкой Phillips:  Полнокруглая головка является одним из наиболее распространенных типов винтов с круглыми головками и используется, когда требуется винт с плоским дном.
• HWH С прорезями:  Головка винта имеет один прямой паз, что является экономичным решением.
• Овальная головка Phillips:  Овальная головка утоплена и обеспечивает декоративную круглую поверхность.

Выберите правильный размер шурупа

Шурупы для листового металла бывают разных размеров. Чтобы определить правильный размер для вашего проекта, вам необходимо учитывать следующие факторы:

• Диаметр головки и вала:  Вы найдете головки винтов из листового металла и обычные размеры стержней, перечисленные в виде пропорционального числа в диапазоне от 6 до 14. Например, винт размера 8 имеет вдвое больший диаметр вала, чем вариант размера 4.
• Тип резьбы и количество:  Количество витков резьбы на винте определяет его адгезионную способность.
• Длина:  Правильная длина — это когда не менее половины винта входит в объекты, которые вы планируете прикрепить. Если выступает более половины винта, соединение будет не таким прочным.

Найдите подходящий материал

Материал, используемый для изготовления винтов для листового металла, влияет на их качество, производительность и долговечность. Стандартные винты являются наиболее доступными, но они могут не соответствовать вашим требованиям к долговечности. С другой стороны, такие продукты, как винты из углеродистой стали для алюминия, винты из нержавеющей стали и оцинкованные винты с керамическим покрытием, стоят дороже, но обладают большей прочностью и коррозионной стойкостью. Рассмотрите последние варианты для строительных проектов на открытом воздухе в более влажном климате.

Выберите подходящий тип головки

Как упоминалось в предыдущем разделе, у вас есть множество вариантов выбора типа головки винта. Панорамная головка — лучший выбор, если вам нужна головка, приподнятая над поверхностью заготовки или конструкции. Овальные головки обеспечивают более законченный вид, а винты с плоской головкой обеспечивают наилучшие результаты для приложений, требующих зенкерования. Для работ на водной основе используйте винты с неопреновыми шестигранными шайбами.

Определите, нужны ли вам саморезы

При поиске подходящего типа крепежа следует также решить, хотите ли вы использовать самонарезающий винт. Этот крепеж состоит из сверла, которое позволяет ему создавать собственное отверстие при входе в материал. Если вы используете стандартные винты, вам может потребоваться просверлить направляющее отверстие перед вставкой.

Свяжитесь с нами, чтобы узнать больше о наших винтах для листового металла

Если вам нужны винты для листового металла, обратитесь к All Points Fasteners. У нас представлен большой выбор крепежей, поэтому вы без труда найдете то, что вам нужно. У нас представлен широкий ассортимент продукции от ведущих производителей с отличной репутацией производителя высококлассных крепежных изделий, выдержавших испытание временем. Вы можете быть уверены, что товары, которые вы покупаете у нас, оправдают ваши ожидания. А с нашими доступными ценами, наши крепежи могут соответствовать бюджету любой компании. Низкие цены и отличное качество – непревзойденное сочетание!

Если у нас нет того, что вам нужно, мы найдем это для вас и быстро доставим вам. Мы даже можем найти многие из тех «необычных» предметов, которые вам нужны для ваших проектов. Мы верим, что, делая все возможное для удовлетворения потребностей каждого клиента, мы можем установить долгосрочные взаимовыгодные отношения. Наши высококачественные продукты хорошо подходят для подрядчиков в таких отраслях, как кровля, HVAC и других.

Помимо предложения винтов для листового металла и других крепежных изделий отечественного качества по импортным ценам, All Points Fasteners обеспечивает уровень поддержки клиентов, не имеющий себе равных в нашей отрасли. В отличие от наших конкурентов, мы делаем доступной функцию живого чата, чтобы вы могли узнать у наших знающих сотрудников службы поддержки о технических характеристиках продукта и получить надежные рекомендации по выбору продукта. Наша команда ответит на все ваши вопросы о нашем крепеже, чтобы вы были уверены в своей покупке.

Доступны бесплатные образцы

Мы понимаем, что полагаться на фотографии и описание продукта может быть недостаточно при выборе подходящих винтов для листового металла, винтов из нержавеющей стали или других крепежных изделий для ваших задач.

Если вы являетесь покупателем в США, у вас есть доступ к бесплатным образцам. Мы можем предоставить образцы после того, как вы получите индивидуальное предложение и согласитесь с условиями.

Свяжитесь с нами для получения дополнительной информации и бесплатного предложения по крепежу

Чтобы связаться с нами, заполните контактную форму на нашем веб-сайте или позвоните нам по телефону 800-483-6354 сегодня.

Таблицы толщины стали | Superior Steel Supply

Диаграммы стальных калибров | Превосходная поставка стали

ТАБЛИЦА ТАБЛИЦЫ ДЛЯ СТАЛИ

По мере увеличения номера толщины толщина материала уменьшается. Измерители толщины листового металла для стали основаны на весе 41,82 фунта на квадратный фут на дюйм толщины. Это известно как стандартный калибр производителей для листовой стали. Для оцинкованного материала десятичная дробь по калибру и весу на фунт отличается от стали из-за веса покрытия.

Пример 1 : Стальной лист 10 калибра толщиной 0,1345 дюйма будет весить 41,82 * 0,1345 = 5,625 фунта на квадратный фут.

Пример 2 : Оцинкованный лист 10 калибра толщиной 0,1382 дюйма будет весить 41,37 * 0,1382 = 5,718 фунтов на квадратный фут.

Вы можете использовать таблицу размеров стали, чтобы найти нужный материал, соответствующий вашим потребностям и потребностям вашего клиента. Мы поможем вам определить необходимое количество стали для ваших горячекатаных, горячекатаных протравленных и промасленных, холоднокатаных или оцинкованных изделий.

	Thickness	Weight per Area
Gauge	in	mm	lb/ft²	kg/m²
8	0.1681	4.270	6.858	33.482
9	0.1532	3.891	6.250	30.514
10	0.1382	3.510	5.638	27.527
11	0.1233	3.132	5.030	24.559
12	0. 1084	2.753	4.422	21.591
13	0.0934	2.372	3.810	18.603
14	0.0785	1.994	3.202	15.636
15	0.0710	1.803	2.896	14.142
16	0.0635	1.613	2.590	12.648
17	0.0575	1.461	2.346	11.453
18	0.0516	1.311	2.105	10.278
19	0.0456	1.158	1.860	9.083
20	0.0396	1.006	1.615	7.888
21	0.0366	0.930	1.493	7.290
22	0. 0336	0.853	1.371	6.692
23	0.0306	0.777	1.248	6.095
24	0.0276	0.701	1.126	5.497
25	0.0247	0.627	1.008	4.920
26	0.0217	0.551	0.885	4.322
27	0.0202	0.513	0.824	4.023
28	0.0187	0.475	0.763	3.725
29	0.0172	0.437	0.702	3.426
30	0.0157	0.399	0.640	3.127
31	0.0142	0.361	0.579	2.828
32	0,0134	0,340	0,547	2,669

ТОЛЩИНА

МАНОМЕТР	HR, HRPO и CR NOM	HR, HRPO и CR # / SQ FT	HR И HRPO	CR ТОЛЩИНА	ОЦИНКОВАННАЯ ТОЛЩИНА	ОЦИНКОВАННЫЙ НОМ.	ОЦИНКОВАННЫЙ #/КВ.ФУТ	МАНОМЕТР
СТАНДАРТЫ AISI
1″	1	40,8	.950 / 1,05					1″
3/4	75″ sdnum=”1033;”> 0,75	30,6	.735 / .775					3/4
5/8	0,625	25,5	.615 / .645					5/8
1/2	0,5	20,4	.490 / .520					1/2
3/8	0,375	15.31	.365 / .395					3/8
5/16	3125″ sdnum=”1033;”> 0,3125	12,76	.302 / .325					5/16
1/4	0,25	10,2	.235 / .267					1/4
4	0,2242	9,375	.2152 / .2332					4
5	0,2092	8,75	.2002 / .2182					5
6	1943″ sdnum=”1033;”> 0,1943	8.125	.1853 / .2033					6
3/16	0,1875	7,65	.1779 / .1979					3/16
7	0,1793	7,5	.1713 / .1873					7
8	0,1644	6,875	.1564 / .1724					8
9	1495″ sdnum=”1033;”> 0,1495	6,25	.1415 / .1575					9
10	0,1345	5,625	.1265 / .1425	.1285 / .1405	.1292 / .1472	0,1382	5,718	10
11	0,119	5	.1106 / .1266	.1126 / .1256	.1143 / .1323	0,1233	5,156	11
12	0,1046	375″ sdnum=”1033;”> 4,375	.0966 / .1116	.0986 / .1106	.0986 / .1174	0,1084	4,531	12
13	0,0897	3,75	.0827 / .0967	.0847 / .0947	.0854 / .1014	0,0934	3,906	13
14	0,0747	3,125	.0677 / .0817	.0697 / .0797	.0705 / .0865	0,0784	3,281	14
15	673″ sdnum=”1033;”> 0,673	2,812	.0613 / .0733	.0623 / .0723	.065 / .077	0,071	2,969	15
16	0,0598	2,5	.0538 / .0658	.0548 / .0648	.0575 / .0695	0,0635	2,656	16
17	0,0538	2,25		.0498 / .0578	.0525 / .0625	0,0576	2,408	17
18	0478″ sdnum=”1033;”> 0,0478	2		.0438 / .0518	.0466 / .0566	0,0516	2,156	18
19	0,0418	1,75		.0378 / .0458	.0406 / .0506	0,0456	1.906	19
20	0,0359	1,5		.0329 / .0389	.0356 / .0436	0,0396	1,656	20
21	0329″ sdnum=”1033;”> 0,0329	1,375		.0299 / .0359	.0326 / .0406	0,0366	1,531	21
22	0,0299	1,25		.0269 / .0329	.0296 / .0376	0,0336	1.406	22
23	0,0269	1,125		.0239 / .0299	.0266 / .0346	0,0306	1,281	23
24	0239″ sdnum=”1033;”> 0,0239	1		.0209 / .0269	.0236 / .0316	0,0276	1,156	24
25	0,0209	0,875		.0179 / .0239	.0207 / .0287	0,0247	1,031	25
26	0,0179	0,75		.0159 / .0199	.0187 / .0247	0,0217	0,906	26
27	0164″ sdnum=”1033;”> 0,0164	0,688		.0144 / .0184	.0172 / .0232	0,0202	0,814	27
28	0,0149	0,625		.0129 / .0169	.0157 / .0217	0,0187	0,781	28
29					.0142 / .0202	0,0172	0,719	29
30					. 0127 / .0187	0,0157	0,656	30

Есть вопросы?

Мы здесь, чтобы помочь.

Таблица толщины листового металла

– SheetMetal.Me

Толщина листового металла обозначается калибром, иногда пишется как калибр, который указывает стандартную толщину перед обработкой. Нажмите здесь, чтобы просмотреть таблицу преобразования манометров в миллиметры. Обработка может включать полировку или нанесение защитного пластика, который соответственно уменьшает или увеличивает толщину листа. По мере увеличения номера калибра толщина материала уменьшается. Ниже приведена наша лучшая попытка зафиксировать всю стандартную толщину различных материалов. При покупке стали обязательно уточните у своего поставщика фактическую толщину, особенно если вы получаете полированный или обработанный материал.

Цветные металлы 9085 – – .15321933 .093493 .093493 .093493 .09343 .09349 .08513 .08513 .08513

9 .08593 .08593 .08593

Калибр №	Стандартная сталь (дюймы)	Стандартная сталь (мм)	Лента / трубка (дюймы)	Цветные металлы / алюминий (дюймы)	Цветные металлы / алюминий (дюймы)	Оцинкованная сталь (дюймы)	Оцинкованная сталь (мм)	Стандарт США
0000000	–	–	–	–	–	–	–	. 5000	–	–	.0085
000000	–	–	–	.5800	14,732	–	–	.
00000	–	–	.500	.5165	13.119	–	–	.
0000	–	–	.454	.4600	11,684	–	–	.0085
000	–	–	.425	.4096	10,404	–	–	.
00	–	–	.380	.3648	9.266	–	–	.
0	–	–	.340	.3249	8.252	–	–	.
1	–	–	.300	.2893	7.348	–	–	–
2	–	–	. 284	.2576	6.543	–	–	.
3	.2391	6.073	.259	.2294	5,827	–	–	.2500	–	–	.2500	–	.2500	–	–	.2500	–	–	.2500	–	–	. 2.
4	.2242	5,695	.238	.2043	5,189	–	–	.234449985 –	–	.23444499993 –	–	.
5	.2092	5,314	.220	.1819	4,620	–	–	.2188	–	.
6	.1943	4.935	.203	.0085
7	.1793	4.554	.180	.
8	.1644	4. 176	.165	.
9	.1495	3,797	.148	.1144	2,906	9083	.1563
10	.1345	3.416	.134	.1019	2,588	.
11	.1196	3.038	.120	.0907	2,304	.1233	3,132	.
12	.1046	2,657	.109	.0808	2,052	.1084	2,753	.1094
13	.0897	2,278	.095	.0720	1,829	.0934	2,372	.0934	2,372	2,372	2,372	2,372	2,372	2,372		.0934	2,372		.
14	. 0747	1,897	.083	.0641	1,628	.0785	1,994	.0785	1,994	.0785	1,994	.
15	.0673	1,709	.072	.0571	1.450	.0710	1.803	.0703
16	.0598	1,519	.065	.0508	1,290	.0635	1,6113		.0635	1,613	.0635	1,6113	.0635	1,6113	.0635	1,6113	.
17	.0538	1,367	.058	.0453	1,151	.0575	1,461185	.0575	1,461185	.
18	.0478	1.214	.049	.0403	1.024	.0516	1.311	.0850 9000
19	.0418	1,062	. 042	.0359	.
20	.0359	.912	.035	.0320	.813	.0396	1,006	.03796	1,006	.037 .03795	1,006	.037 .03795	1,006	.037.
21	.0329	.836	.032	.0285	.724	.0366	.
22	.0299	.759	.028	.0253	.643	.0306	.
23	.0269	.683	.025	.0226	.77	9.0856 9.0856 9.08560085	.0281
24	.0239	.607	.022	.0201	.511	.0247	.
25	.0209	.531	.020	.0179	.455	.0217	.
26	.0179	. 455	.018	.0159	.404	.0202	.551	.0188
27	.0164	.417	–	.0142	.361	.0187	.
28	.0149	.378	–	.0126	.320	.0172	.475	.0172	.
29	.0135	.343	–	.0113	.287	.0157	.437	.0141
30	.0120	.305	–	.0100	.254	.0142	.399	.0125	.
31	.0105	.267	–	.0089	.226	.0134	.
32	.0097	.246	–	.0080	.203	–	.340	.0102
33	. 0090	.229	–	.0071	.180	–	–	.
34	.0082	.208	–	.0063	.160	–	–	.
35	.0075	.191	–	.0056	.140	–	–	.0078
36	.0067	.170	–	.0050	.127	–	–	.
37	–	.163	–	.0045	.
38	–	.152	–	.004	.102	–	–	.0063
39	–	–	–	–	.089	–	–
40	–	–	–	–	.079	–	–
41	–	–	–	–	–	–	–	. 0053
42	–	–	–	–	–	–	–
43	–	–	–	–	–	–	–
44	–	–	–	–	–	–	–	.0047

Поскольку листы раскатываются до нужной толщины, почти всегда валки имеют некоторую выпуклость, в результате чего лист становится тоньше по краям по сравнению с центром.

	Сталь/нержавеющая сталь			Алюминий
Толщина	36-дюймовый широкий лист	48-дюймовый широкий лист	Толщина	36-дюймовый широкий лист	48-дюймовый широкий лист
.170 – .030	.0015	. 002	.018 – .028	.002	.0025
.031 – .041	.002	.003	.029 – .036	.002	.0025
.042 – .059	.003	.004	.037 – .045	.0025	.003
.060 – .073	.003	.0045	.046 – .068	.003	.004
.074 – .084	.004	.0055	.069 – .076	.003	.004
.085 – .099	.004	.006	.077 – .096	.0035	.004
.100 – .115	.005	.007	.097 – .108	.004	.005
.116 – .131	.005	.0075	.109 – .125	.0045	.005
.132 – .146	.006	.009	.126 – . 140	.0045	.005
.147 – .187	.007	.0105	.141 – .172	.006	.008
			.173 – .203	.007	.010
			.204 – .249	.009	.011

Как видно из нашей первой таблицы, оцинкованные колонны толще, чем обычные стальные. Процесс цинкования связывает слой цинка со сталью. Толщину этого слоя можно контролировать, а различные значения толщины указаны ниже. Толщина зависит от того, сколько унций на квадратный фут гальванического материала добавляется к основной стали.

	Тройной точечный		Одноточечный
Обозначение	Обе стороны	Одна сторона	Обе стороны
G235	2,35	.80	2,00
G210	2,10	. 72	1,80
G185	1,85	.64	1,60
G165	1,65	.56	1,40
G140	1,40	.48	1,20
G115	1,15	.40	1,00
G90	.90	.32	.80
G60/A60	.60	.20	.50
G40/A40	.40	.12	.30
G30/A30	.30	.10	.25
А25	.25	.08	.20

Калибр и толщина листового металла

Толщина металлического листа измеряется калибром. В таблице ниже приведен перевод в дюймы. Размеры проводов/проводников также измеряются в калибрах и эквивалентны толщинам цветных металлов, указанным ниже, но у нас есть статья, посвященная калибру проводов.

ПРИМЕР	ЦВЕТНОЙ МЕТАЛЛ АЛЮМИНИЙ, ЛАТУНЬ И Т.Д. INCHES	GALVANIZED STEEL INCHES	STANDARD STEEL INCHES	STAINLESS STEEL INCHES
1	.2893			.2812
2	.2576			.2656
3	. 2294		.2391	.2500
4	.2043		.2242	.2344
5	.1819		.2092	.2187
6	.1620		.1943	.2031
7	.1443		.1793	.1875
8	.1285	.1680	. 1644	.1719
9	.1144	.1532	.1495	.1562
10	.1019	.1382	.1345	.1406
11	.0907	.1233	.1196	.1250
12	.0808	.1084	.1046	.1094
13	.0720	.0934	.0897	. 0937
14	.0641	.0785	.0747	.0781
15	.0571	.0710	.0673	.0703
16	.0508	.0635	.0598	.0625
17	.0453	.0575	.0538	.0562
18	.0403	.0516	.0478	.0500
19	. 0359	.0456	.0418	.0437
20	.0320	.0396	.0359	.0375
21	.0285	.0366	.0329	.0344
22	.0253	.0336	.0299	.0312
23	.0226	.0306	.0269	.0281
24	.0201	. 0276	.0239	.0250
25	.0179	.0247	.0209	.0219
26	.0159	.0217	.0179	.0187
27	.0142	.0202	.0164	.0172
28	.0126	.0187	.0149	.0156
29	.0113	.0172	. 0135	.0141
30	.0100	.0157	.0120	.0125

Статья обновлена: 17 февраля 2020 г.

Помогите сделать Archtoolbox лучше для всех. Если вы обнаружили ошибку или устаревшую информацию в этой статье (даже если это всего лишь незначительная опечатка), сообщите нам об этом.

Полезные инструменты для архитекторов и проектировщиков зданий

Измеритель толщины листового металла

Измеритель толщины листового металла

Листовой металл доступен в виде плоских деталей или полос в рулонах. Калибр листового металла (иногда пишется как «калибр») указывает стандарт толщина листового металла для конкретного материала. Как номер манометра увеличивается, толщина материала уменьшается. Датчик листового металла колеблется от 35 калибра до примерно 6 калибра.

Измерители толщины листового металла для стали основаны на весе 41,82 фунта на квадратный фут на дюйм толщины. Это известно как стандарт производителей. Датчик для листовой стали. Для других материалов, таких как алюминий и латунь, толщина будет разной. Таким образом, стальной лист 10 калибра, который имеет толщина 0,1345 дюйма будет весить 41,82 * 0,1345 = 5,625 фунта на квадрат ступня.

Теоретическая толщина

Измерительная толщина стали обычно упоминается как теоретическая толщина калибра в связи с тем, что большинство производителей листового металла (прокат мельницы) максимизируют площадь в квадратных футах и ​​минимизируют толщину. Допуски иногда указываются в спецификациях листового металла производителя. Также важно отметить, что датчики из цветного металла (алюминий) не являются такие же, как для черных металлов, как для стали и нержавеющей стали.

Толщина стали

Манометр №	Толщина
	дробь	дюймов	мм
6	13/64	.2031	5,16
7	3/16	. 1875	4,76
8	11/64	.1719	4,37
9	5/32	.1563	3,97
10	9/64	.1406	3,57
11	1/8	. 1250	3,18
12	7/64	.1094	2,78
13	3/32	.0938	2,38
14	5/64	.0781	1,98
15	–	. 0703	1,79
16	1/16	.0625	1,59
17	–	.0563	1,43
18	–	.0500	1,27
19	–	. 0438	1.11
20	–	.0375	.953
21	–	.0344	.873
22	1/32	.0313	.794
23	–	. 0218	.714
24	–	.0250	.635
25	–	.0219	.556
26	–	.0188	.478
27	–	. 0172	.437
28	1/64	.0156	.396
29	–	.0141	.358
30	–	.0125	.318
31	–	. 0109	.277
32	–	.0102	.259
33	–	.0094	.239
34	–	.0086	.218
35	–	. 0078	.198



Датчики из цветных металлов (алюминий)
против
Датчики для черных металлов (сталь и нержавеющая сталь)

г.

	АЛЮМИНИЙ		СТАЛЬ
Манометр	дюймов	мм	дюймов	мм
3	.2294	5,827	.2391	6.073
4	.2043	5,189	.2242	5,695
5	. 1819	4,620	.2092	5.314
6	.1620	4.115	.1943	4,935
7	.1443	3,665	.1793	4,554
8	.1285	3,264	.1644	4,176
9	.1144	2,906	.1495	3,797
10	.1019	2,588	.1345	3,416
11	.0907	2,304	. 1196	3,030
12	.0808	2,052	.1046	2,657
13	.0720	1,829	.0897	2,278
14	.0641	1,628	.0747	1,897
15	.0571	1.450	.0673	1,709
16	.0508	1,290	.0598	1,519
17	.0453	1,151	.0538	1,367
18	.0403	1,024	.0478	1,214
19	.0359	0,912	.0418	1,062
20	.0320	0,813	.0359	0,912
21	.0285	0,724	.0329	0,836
22	.0253	0,643	.0299	0,759
23	.0226	0,574	.0269	0,683
24	. 0201	0,511	.0239	0,607
25	.0179	0,455	.0209	0,531
26	.0159	0,404	.0179	0,455
27	.0142	0,361	.0164	0,417
28	.0126	0,320	.0149	0,378
29	.0113	0,287	.0135	0,343
30	.0100	0,254	. 0120	0,305
31	.0089	0,226	.0105	0,267
32	.0080	0,203	.0097	0,246
33	.0071	0,180	.0090	0,229
34	.0063	0,160	.0082	0,208
35	.0056	0,142	.0075	0,191



Таблица преобразования дробей в десятичные миллиметры

Дробь	ДЕСЯТИЧНЫЙ	МИЛЛИМЕТРОВ
1/64	. 0156	.3969
1/32	.0313	.7938
3/64	.0469	1.1906
1/16	.0625	1,5875
5/64	.0781	1,9844
3/32	.0938	2,3813
7/64	.1094	2,7781
1/8	. 125	3.1750
9/64	.1406	3,5719
5/32	.1563	3,9688
11/64	.1719	4,3656
3/16	.1875	4,7625
13/64	.2031	5.1594
7/32	. 2188	5,5563
15/64	.2344	5,9531
1/4	.250	6.3500
17/64	.2656	6,7469
9/32	.2813	7.1438
19/64	.2969	7.5406
5/16	. 3125	7,9375
21/64	.3281	8.3344
32.11	.3438	8.7313
23/64	.3594	9.1281
3/8	.375	9,5250
25/64	.3906	9.9219
13/32	. 4063	10.3188
27/64	.4219	10.7156
7/16	.4375	11.1125
29/64	.4531	11.5094
15/32	.4688	11.9063
31/64	.4844	12. 3031
1/2	.500	12.7000
33/64	.5156	13.0969
17/32	.5313	13.4938
35/64	.5499	13.8906
9/16	.5625	14.2875
37/64	. 5781	14.6844
19/32	.5938	15.0813
39/64	.6094	15.4781
5/8	.625	15,8750
41/64	.6406	16.2719
21/32	.6563	16. 6688
43/64	.6719	17.0656
16.11	.6875	17.4625
45/64	.7031	17.8594
23/32	.7188	18.2563
47/64	.7344	18.6531
3/4	. 750	19.0500
49/64	.7656	19.4469
25/32	.7813	19.8438
51/64	.7969	20.2406
13/16	.8125	20.6375
53/64	.8281	21. 0344
27/32	.8438	21.4313
55/64	.8594	21.8281
7/8	.875	22.2250
57/64	.8906	22.6219
29/32	.9063	23.0188
59/64	. Поделиться Вам может понравится Панно из: Панно из металла на стену – купить на Ярмарке Мастеров 01.02.2023 Электрический отопительный прибор: Виды электронагревательных приборов 01.12.1981 Как перегородить комнату гипсокартоном: Как разделить комнату на две зоны с помощью гипсокартона: фото 27.07.2023 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
