Монтаж трековых светильников на шинопроводе. Установка и подключение

Монтаж систем освещения 11.04.2018

Установка и монтаж трековых светильников на шинопроводе – процедура несложная и не требующая каких-то специальных знаний или наличия особенных навыков. Все работы можно провести самостоятельно, тем более что цена монтажа трековых светильников специалистами может быть необоснованно завышенной.

Итак, при проведении первоначальных работ необходимо:

• нарисовать план-схему трековой осветительной установки;
• определиться со способом подвода электричества;
• определиться с креплением шин (непосредственно к потолку или на специальные тросы).

Установка и подключение шинопровода

Если стандартная длина шинопровода не позволяет собрать точно рассчитанную конструкцию трековой осветительной установки, то трек можно распилить на отрезки требуемой длины. Для этого можно воспользоваться обычной ножовкой по металлу.

Далее, для монтажа шинопровода проводим следующие мероприятия:

• При креплении непосредственно к потолку или стене необходимо просверлить в шине отверстия.

• Для создания подвесной трековой установки понадобится специальный тросик и скоба.

• На одну из сторон шинопровода, через которую не будет проведено электропитание, устанавливается заглушка.

• На другую сторону должна быть установлена клеммная колодка. Если она не установлена изначально, то колодку необходимо расположить рядом с торцом трека так, чтобы совпали маркировочные полосы и затем аккуратно ввести ее в шинопровод. Произойдет стыковка коннектора и трека.

• Далее производится подключение электропровода. Для этого снимается крышка с коннектора, отверткой откручиваются винты, после чего в получившиеся отверстия вставляются жилы провода.

• После подключения электропитания, необходимо закрутить стопорный винт и окончательно зафиксировать соединение.

Соединение шинопроводов между собой

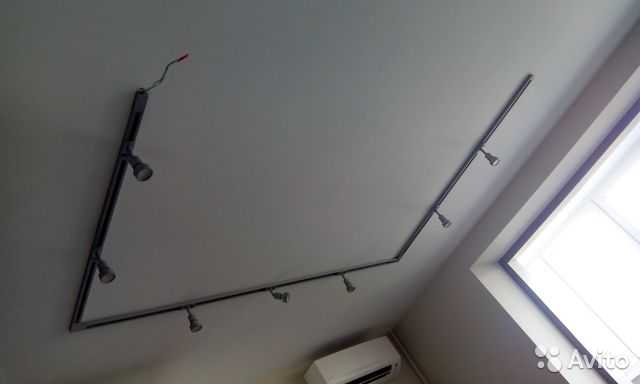

Шины соединяются между собой несколькими способами в зависимости от конечной конфигурации трековой осветительной установки и места подвода электропитания.

Первый способ – это удлинение шинопровода при помощи центрального коннектора. Для этого необходимо:

• Поместить центральный коннектор между треков и снять с него крышку.

• Подключить электрический кабель к контактной группе.

• Соединить шинопроводы между собой, вставив центральный коннектор в оба конца.

• Закрутить крепежные винты.

Сходным образом проводится подключение угловых коннекторов. Для того чтобы удлинить длину шинопровода без использования коннектора применяются обычные соединители.

Установка светильника в трек

После того как шинопровод установлен и к нему подведено электричество необходимо установить трековые светильники. Для этого они снабжены специальными зажимами, которые дают возможность крепления светильников к уже подвешенному шинопроводу.

• Сначала необходимо перевести зажим в положение OFF (параллельно шине).

• Выбирав расположение, необходимо вставить основание светильника в шинопровод и повернуть зажим на 90˚.

После установки необходимого количества светильников и регулировки угла их наклона, трековая осветительная система будет готова к работе.

Установка одиночного светильника производится при помощи специальной накладки, которая состоит из миниатюрного шинопровода и блока контактов.

Доверьте установку трековых систем освещения профессионалам?

При кажущейся простоте подключения систем освещения существует ряд сложностей, которые могут возникнуть у человека, решившего самостоятельно выполнить подключение трековой установки к электропитанию. Это в первую очередь сложности с правильным подключением электричества, креплением подвесов и составлением соединительной конструкции.

Команда профессионалов нашей компании произведет установку электрического оборудования, в том числе и трековой осветительной установки по приемлимой цене.

Читайте также РЕМОНТ СВЕТОДИОДНЫХ СВЕТИЛЬНИКОВ



Подключить трековую систему от А до Я

Качество освещения влияет на работоспособность и комфорт в помещениях.

Свет помогает продавать, создавать благоприятную атмосферу для творчества и обучения. Эти факты давно доказаны и неоспоримы.

Сегодня, хорошее освещение в домах и офисах, выставочных и торговых центрах, учебных заведениях и творческих студиях можно получить благодаря трековым системам. Эти осветительные конструкции можно устанавливать на потолок, стены или встраивать в пол.
Главными преимуществами трековых систем являются:

• Мобильность – их можно легко разобрать и собрать заново. Перевезти в новый дом или офис, дополнить новыми элементами или убрать ненужные.
• Вариативность – благодаря использованию различных типов светодиодных светильников можно создавать уникальные световые сценарии, выполнять зонирование помещений.
• Экономность – трековое оборудование в разы сокращает расход электроэнергии, не требует постоянного ухода или специализированного обслуживания.

Кроме того, благодаря огромному выбору комплектующих деталей можно собирать осветительные конструкции любой сложности и формы.

При покупке оборудования для монтажа трековой системы освещения важно определиться, какой результат нужно получить в итоге, а также провести качественный расчет. Только после этого можно правильно подобрать соответствующий шинопровод и нужное количество источников света. Расчет системы освещения можно сделать самостоятельно в специализированных программах, но лучше всего это доверить нашим специалистам.

Что надо учесть при самостоятельно расчете:

• площадь помещения и его планировку;
• расположение мебели;
• количество естественного света, поступающего через окна;
• задачи, которые будут выполняться в помещении.

Как правило, в квартирах, офисах и небольших магазинах, где нагрузка на сеть будет небольшой, устанавливают однофазный шинопровод. Если расчет системы выполняется для крупных торговых площадок, выставочных центров или производства, то в таком случае лучше всего отдать предпочтение трехфазным шинам. Они выдерживают более высокую нагрузку, позволяют использовать более мощные источники света.

Обратите внимание! Светодиодные светильники следует подбирать с учетом того, какие треки будут использоваться для формирования осветительной конструкции. Для однофазных и трехфазных систем нужны соответствующие LED-светильники.

Треки и светильники посчитаны и подобраны, а что дальше?

Неотъемлемой частью осветительных конструкций на основе треков являются всевозможные комплектующие детали:

• коннекторы различных форм – позволяют соединять шинопровод под разными углами или в прямую линию;
• заглушки – закрывают торцевую часть шин, а это и эстетика, и безопасность;
• подвесы и кронштейны – без них невозможно опустить трековые светильники ближе к полу, создать подвесные или многоуровневые осветительные конструкции.

Кроме того, если монтаж системы освещения планируется на натяжном потолке стоит позаботиться о покупке соответствующих профилей, куда будет закладываться шинопровод.

Профиль Flexy для натяжных потолков

Если в планах есть установка люстры, то стоит также позаботиться о покупке адаптеров. Если проектом предусмотрена установка одиночных спотов, то для них придется докупить потолочные крепления, врезные или накладные – все зависит от потолочного покрытия.

Некоторые особенности сборки трековой системы

Следует заметить, что сборка треков, как и любой современной техники, очень схожа со сборкой детского конструктора. Если деталь не подходит, то ее попросту не подсоединишь, но все же, если нет малейших навыков работы с инструментами, этот процесс лучше всего доверить нам. Предлагаем рассмотреть некоторые нюансы в сборке трековых систем, а именно – подключение токоподвода. Без этой детали невозможно запитать осветительную конструкцию, то есть света – не будет.

В качестве примера подключение будем осуществлять на один трек:

1. С одной стороны шины устанавливаем торцевую заглушку – она закроет контакты, придаст системе эстетический вид.

2. С другой стороны трека устанавливаем токоподвод. Для этого снимаем крышку с детали, располагаем ее возле торца шины. Аккуратно состыковываем токоподвод и с профилем, чтобы совпали углубленные маркировочные полосы.


3. Подключаем провода к клеммам. Откручиваем крепежные винты, вставляем жилы и закрепляем их теми же винтами. Закручиваем стопорный винт для фиксации соединения и устанавливаем крышку токоподвода.


Обратите внимание! При подключении питающих проводов к шинопроводу электричество в помещении должно быть отключено!

Рекомендуем посмотреть:

Установка трековых светильников и подключение своими руками

Сегодня трековые светильники стали довольно популярным видом освещения. Такая система считается непременным атрибутом крупных торговых залов, небольших бутиков и магазинов, выставочных площадей, рабочих мест, кафе, ресторанов и, конечно же, жилых помещений. Если раньше наиболее распространенным было использование металлогалогенных осветительных приборов, то в настоящий момент светодиодный образец дал начало функциональности систем освещения на так называемых треках. В этой статье мы постараемся максимально подробно рассмотреть, как выполняется монтаж трековых светильников и подключение своими руками.

• Обзор системы
• Особенности монтажа

Обзор системы

Рельсовый светильник представляет собой приспособление, закрепленное на сборной шине, контакты которой идут к шинам рельсового пути. Среди его основных преимуществ:

• относительно простая и быстрая установка с подключением;
• возможность быстрой замены или установки лампы в другое место;
• возможность подключения к независимым электрическим группам.

К недостаткам таких осветительных приборов можно отнести их достаточно высокую стоимость.

Трековая система освещения считается отличным вариантом, позволяющим не только сделать интерьер стильным, но и минимизировать «копание» в проводах. Его дизайн имеет минималистичный дизайн, радующий различными цветовыми оттенками.

Трековый фонарь можно установить несколькими способами.

Крепление на стену или монтаж на потолочную поверхность (например, на натяжной потолок) считается наиболее распространенным.

Благодаря тросам или цепям трековую систему можно подвести и к натяжному потолку (как показано на фото ниже). Как вариант, можно установить такую ​​подсветку под потолком, чтобы освещать его изнутри.

Приятным нюансом является то, что вы можете установить трековый светильник даже в конце финишного этапа ремонтных работ. Для этого совсем не потребуются услуги специалистов – подключить систему можно своими руками.

Кстати, цена за работу мастера, который установит крепления на дорожки, будет не менее 900 за метр. Так не лучше ли сэкономить и самостоятельно смонтировать и подключить к сети?

Особенности монтажа

Монтаж и подключение систем трекового освещения – достаточно простой процесс, который можно выполнить своими руками.

Светильник легко монтируется благодаря шинопроводу. При этом необходимо заранее определить используемое для этого крепление. Ведь для того, чтобы установить трековый прожектор, например, на натяжной потолок, потребуются определенные кронштейны, а для подключения светильников к натяжному потолку потребуются специальные цепи или тросы.

Монтаж данной системы освещения можно разделить на следующие этапы:

Монтаж самой шинопровода . Здесь есть несколько нюансов. При сборке подвесной системы ошиновку придется монтировать на пол. Установка накладной или встроенной трековой системы возможна сразу на потолок. Для резки шин, длина которых может быть от 1 до 4 метров, можно использовать обычную ножовку. Установка осветительной «базы» может потребовать использования внутренних соединений или поворотных уголков (в зависимости от линейности конструкции). Элементы соединяются между собой простым щелчком, как показано на схеме ниже.

Если монтаж шинопровода предполагает использование кабелей, то следует позаботиться о специальных скобах, которые служат соединителями шинопровода с кабелями. Кабели могут быть длиной от 1 до 5 метров, обрезать их и подгонять не составляет труда. Подключение подвесной трассы требует прикручивания шинопровода к потолку с помощью саморезов в заранее изготовленные соединители с частотой 20 см.

Подключение прожекторов . Подключить трековый светильник к уже собранному шинопроводу довольно просто. Этот процесс заключается в защелкивании самих прожекторов в ошиновку с последующим их креплением в основании возле рейки ошиновки с помощью поворотных элементов. Лампа (на адаптере) снабжена выключателем (колесиком или поворотным элементом), которым необходимо воспользоваться, если лампа не загорается при включении системы. Благодаря этому механизму прожектор подключается к одной определенной фазе питания (только в 3-х фазных шинах).

О том, как подключить осветительный прибор на шинопровод, вы также можете узнать из следующих видеороликов:

Пошаговая инструкция по установке

Правильное подключение

использование светодиодных трековых светильников с управлением, монтаж такой системы будет аналогичен обычным 3-х фазным и 1-х фазным шинопроводам. Однако для подключения управляемого трекового освещения требуется выход контроллера. Рекомендуется подключать к системе сенсорного управления уровнем освещенности и цветовой температурой света.

Трековый прожектор может быть дополнением в готовых системах. В этом случае необходимо лишь объединить шины 2-х светильников, соединив их последовательно с последующим подключением к сети. Схема подключения такой системы предполагает правильное распределение уровня нагрузки между светильниками.

Вот и все, что я хотел вам рассказать об установке и подключении трековых светильников своими руками. Как видите, установка не сложная!

Будет интересно почитать:

• Как сделать домашнее освещение
• Как меньше платить за свет
• Установка прожекторов своими руками

Пошаговая инструкция по установке

Правильное подключение

Опубликовано: 12.06.2016 Обновлено: 08.09.2017 Пока без коментариев

Трековые светодиодные светильники – заказать светодиодные светильники на сборную шину

Для привлечения внимания покупателя к определенной группе товаров в магазине используется грамотно организованное освещение. Общий равномерный свет с этой задачей не справится. Поэтому для этой цели используют встраиваемые светильники или трековые системы освещения магазина. Основная задача таких светильников – выделить отдельную группу товаров, сделать ее более броской и заметной. Трековые системы более функциональны, чем врезные, поэтому их использование в торговой точке считается оптимальным.

Трековые светотехнические конструкции

Производители осветительных приборов Украины выпускают треки в виде нержавеющего, алюминиевого или пластикового профиля. Трековый светильник представляет собой конструкцию, состоящую из трека и расположенных на нем осветительных приборов. Шины встроены внутрь профиля. Они изолированы друг от друга. Количество шин в трековом светильнике определяет количество фаз в светотехнике. Плафоны крепятся к профилю, а их контакты соединяются с шинами. Некоторые промышленные светильники имеют возможность включать разные группы ламп независимо друг от друга. Особенностью трековых систем является возможность перемещения светильников по профилю. Это дает возможность менять не только угол, но и место освещения без монтажных работ.

Монтаж трековых систем происходит на потолке или на подвесах.

Сегодня в Киеве можно увидеть интересные и разнообразные системы трекового освещения. В зависимости от назначения, задач и идей дизайнера отдельные фрагменты таких осветительных приборов могут объединяться в Т-образные, Х-образные или Г-образные конструкции.

Использование систем трекового освещения для магазина

Для организации внутреннего освещения наряду с основными светильниками трековые светильники позволяют акцентировать внимание на необходимой группе товаров. Например, выделить новую коллекцию, привлечь внимание покупателя к отдельной группе товаров. В небольших бутиках трековые светильники помогают выделить зону обслуживания покупателей, периметр стеллажей.

Трековые светильники также можно использовать для наружного освещения:

• вход в магазин;
• подсветка знака;
• Свет ставится от входа до нужного товара как бы подсказывает, куда идти.

Трековые системы освещения витрин магазинов служат для наилучшего освещения товаров, создания нужной атмосферы для совершения покупок в данной торговой точке и обеспечения достаточного количества света для привлечения внимания покупателя.

Часто задаваемые вопросы

Где используются трековые светильники?

Трековые светильники имеют широкий спектр применения, включая торговые помещения, витрины, офисы, бары, рестораны, художественные галереи, спортивные залы, офисы и торговые центры. Некоторые модели светильников за счет строения корпуса или с помощью специальных отражателей могут одновременно освещать противоположные стойки.

Как монтируются трековые светильники?

Трековые светильники монтируются на шину, которая, в свою очередь, может быть установлена ​​в потолке или закреплена на подвесе.

Для какого освещения можно использовать трековые светильники?

Благодаря разнообразию моделей и оптики трековые светильники можно использовать для общего, акцентного, аварийного освещения. Следует отметить, что данный тип светильников чаще всего используется для освещения зон Fresh магазинов, используя матрицу со специальным светом.

Какой трековый светильник выбрать для матриц со специальным светом?

Рекомендуем обратить внимание на трековый светильник Rony от AVA TECH. Высокая мощность светильника поможет сократить количество светильников в проекте. Этот светильник идеально подходит для использования в зонах Fresh и других местах, где требуется специальное освещение.
