труб PPR с армированием стекловолокном. Труба полипропиленовая, армированная стекловолокном

Чтобы при разводке системы отопления не испортить все некачественными трубами, необходимо выбрать «правильного» производителя и трубы соответствующей категории. Производителей полипропиленовых труб в мире очень много, но единая система маркировки еще не разработана и зачастую изделия из одного материала, с похожими характеристиками, имеют разные обозначения.Однако некоторые обозначения являются стандартными, и знание их облегчит выбор материала с необходимыми техническими характеристиками.

Характеристики и маркировка полипропиленовых труб

Чтобы сориентироваться в названиях и понять разницу, поговорим немного о марке полипропилена … Любая из них обозначается двумя латинскими буквами: «PP» или в русскоязычной версии «PP». Далее могут быть цифры или другие буквы, которые «маскируют» типы материалов:

Именно трубы ППР (по-русски PPR) считаются лучшими, безопасными и надежными на данном этапе.Изделия ППР, ПП-рандом могут применяться в системах централизованного теплоснабжения, а также в индивидуальном, при наличии котла на газе или жидком топливе. Если установлен твердотопливный котел с автоматической защитой от перегрева (работает при температуре теплоносителя 95 ° С), для разводки системы отопления можно использовать специальный полимер, обладающий повышенной устойчивостью к температурам: ПП. Обычно выдерживает температуру внутренней среды 95 ° C и кратковременный перегрев до 110 ° C.

Если в системе есть твердотопливный агрегат без автоматики, ни один полипропилен не выдержит.Тогда вам потребуются медные или стальные трубы для разводки. Использование полипропилена в сетях с таким котлом возможно только при наличии жидкостных аккумуляторов тепла, которые сглаживают перепады температур, повышают безопасность системы и удешевляют отопление, одновременно повышая его комфортность.

Следующее, на что следует обратить внимание, – это давление … Этот параметр отмечен латинскими буквами PN, а цифры за ними указывают номинальное давление воды, которое эта труба может выдерживать в течение 50 лет при температуре окружающей среды 20 °. С.Выпускаются трубы ПН 10, ПН 16, ПН 20 и ПН 25. Соответственно, эти продукты прослужат 50 лет при давлении 10, 16, 20 и 25 бар / см 2 и температуре окружающей среды 20 ° C.

При изменении температуры и / или давления срок службы значительно сокращается. Например, срок службы изделий PN 16 при 50 ° C составляет не 50 лет, а всего 7-8 лет. Также необходимо знать, что чем выше давление, тем толще стенка трубы, хотя PN 20 и PN 25 имеют слой армирования, поэтому их стенки и внешний диаметр меньше, чем у их аналогов PN 16.

В принципе, марки PN 10, PN 16 также могут использоваться для индивидуального отопления. Они подходят для температуры теплоносителя не выше 70 ° С. Пиково и выдерживают нагрев до 95 ° С непродолжительное время. Срок их службы в таких условиях, конечно, не 50 лет, но лет десять они проработают. Положительным моментом таких труб можно отметить меньшую стоимость (по сравнению с PN 20 и PN 25). Но есть очень существенный недостаток: большой коэффициент расширения. Каждый метр трубы при нагревании до 70 ° C увеличивается почти на 1 см.Если такие трубы прятать в стене или в стяжке пола без компенсационной петли или петли, то через некоторое время они разрушат соседние материалы. Если их уложить сверху (закрепить к стене зажимами / держателями), то они будут заметно провисать. Если в «холодном» виде такой трубопровод выглядит нормально и не задерживается на нем, то свисающие трубы значительно портят внешний вид. Поэтому такие трубы чаще используют для разводки холодной или горячей воды (температура подачи горячей воды редко превышает 45-50 ° С и тепловое расширение не в таких масштабах).

Труба армированная полипропиленом (PPR)

Для отопления обычно используются армированные полипропиленовые трубы (маркировка PN 20 и PN 25). Оба типа подходят как для централизованного, так и для индивидуального отопления. Эти марки различаются типом армирующего материала: в PN 20 используется стекловолокно, в PN 25 – алюминий (цельный лист или перфорированный в зависимости от производителя). Несмотря на разные материалы армирующего слоя, оба типа имеют коэффициент расширения, который значительно ниже, чем у труб из чистого полимера – на меньше.Но при использовании стекловолокна она на 5-7% больше, чем у изделий из фольги.

Лучшие бренды (Wain Ecoplastik, Valtec, Banninger и др.) Имеют большое количество подделок. Помимо невысокой цены (по сравнению с оригиналами) подделки можно определить на глаз. Качественная труба имеет ровные слои. Это главный показатель качества. Если арматура расположена посередине, то оба слоя полипропилена везде имеют одинаковую толщину, хотя все вышеперечисленные производители размещают алюминиевый слой ближе к внешнему краю.

Еще один признак, по которому можно определить подделку: практически все лидеры рынка используют стыковую сварку алюминия. Такие трубы более надежны, хотя для их производства требуется дорогостоящее оборудование. На фото выше показан шов внахлест. Это явный признак дешевых труб, мягко говоря, невысокого качества.

Внешняя и внутренняя поверхности оригинальных изделий гладкие. Надпись нанесена четко, ровно по линии, не размыта. Кроме того, во избежание претензий в поделках название часто немного искажают: пропускают или добавляют лишнюю букву, заменяют на другую.

Одна из подделок EcoPlastik. Если вы присмотритесь, то увидите орфографическую ошибку (нажмите, чтобы увеличить)

Итак, просто присмотревшись к таким «мелочам», можно определить подделку. В общем, если вы определенно определились с маркой, не поленитесь зайти на официальный сайт и поинтересоваться, как должны выглядеть трубы выбранного бренда, какая должна быть поверхность: матовая или гладкая, какого цвета, какой логотип похоже, что применяется, изучите ассортимент продукции, которую производит эта фирма.

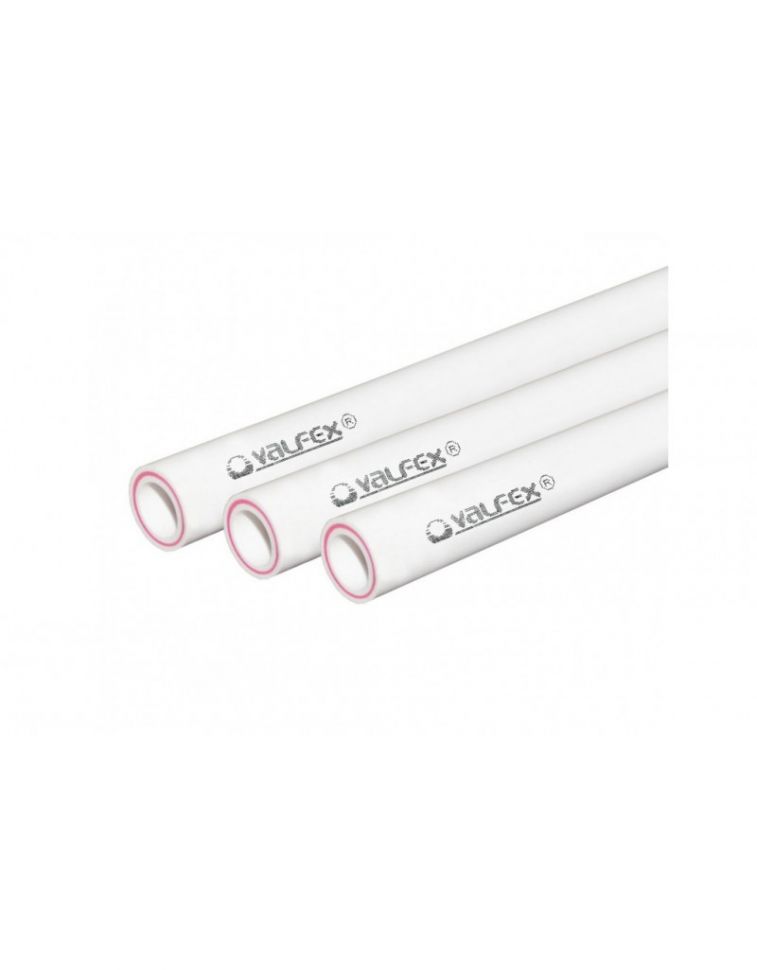

Трубы, армированные стекловолокном

В трубах PN 20 в качестве армирующего материала используется стекловолокно. Вообще изначально этот вид предназначался для подачи горячей воды. Конечно, они будут хорошо себя чувствовать в большинстве систем отопления. И они будут хорошо работать. Не 50 лет, но и не год или два. При условии, что это действительно качественные трубы, а не подделка. А теперь мы подошли к важному моменту: как определять качество. К сожалению, ориентироваться нужно на цену: европейцы производят самые лучшие трубы.Тут не поспоришь: опыт. Но цены у них высокие.

Теперь о самих трубах и их использовании в отоплении. В этом виде продукции ни цвет армирующей прокладки, ни материал, из которого она изготовлена, практически не играют никакой роли. Стекловолокно может быть оранжевым, красным, синим или зеленым. Это просто красящий пигмент и ни на что не влияет. Если можно сделать акцент на цвете, то только на продольной полосе, которая наносится на поверхность трубы: красный цвет означает пригодность для горячих сред, синий – для холодных сред, оба вместе – об универсальности.

Теперь об особенностях использования стеклопластиковых труб именно для отопления. Их можно установить, но с некоторыми оговорками. Это связано со вторым недостатком полипропилена (помимо большого теплового расширения) – высокой проницаемостью для кислорода. При высоких температурах большое количество кислорода в системе приводит к довольно активному разрушению металлосодержащих элементов. Если в системе используются действительно надежные и качественные, сертифицированные алюминиевые радиаторы (обязательное условие – из первичного алюминия), то больших проблем возникнуть не должно.Но если их качество вызывает сомнения или устанавливаются чугунные радиаторы, то следует использовать только трубы с фольгой, что значительно снижает количество кислорода, проходящего через стенки труб ППР. И еще один момент: проницаемость зависит от толщины стенки, но не сильно, а зависит от качества материала. Итак, мы снова вернулись к тому, что для того, чтобы отопление из полипропиленовых труб работало долго, требуется качество.

Но большинство установщиков советуют устанавливать трубы из стеклопластика для отопления.Почему? Их быстрее смонтировать. Примерно в два раза. А все потому, что для получения качественного сварного шва в фольгированных трубах необходимо удалить слой фольги и часть материала, которая находится над ним. Для этого требуется специальный прибор (на каждый диаметр – свое). Как обычно, хороший инструмент никогда не бывает дешевым, и на него совсем не хочется тратить деньги. К тому же сама процедура зачистки в сумме удлиняет процедуру установки системы почти в два раза. И умение в этом вопросе тоже нужно.Собственно, причины их ясны. Но если делать отопление себе, то вряд ли они что-то за вас решат. Поэтому внимательно читайте об армировании фольгой. Здесь тоже все непросто.

Трубы армированные фольгой

Обозначьте полипропиленовые трубы, армированные алюминием, следующим образом: PEX / Al / PEX. Есть два типа укладки фольги: ближе к внешнему краю и посередине. В установке армированных полипропиленовых труб есть один нюанс: нельзя допускать контакта фольги с теплоносителем.Потому что даже если в качестве теплоносителя используется вода, она не является химически нейтральной (соли всегда присутствуют даже в мягкой воде). Вступая в реакцию окисления с фольгой, вода разрушает ее, просачиваясь дальше в трубу. Рано или поздно (довольно рано) такая труба лопнет. К потомку почти все европейские производители выпускают трубы с фольгой, расположенной ближе к краю. Они требуют зачистки: снятия внешнего слоя полипропилена и фольги. Но в результате при сварке оказывается, что металлизированный слой защищен от взаимодействия с водой толстым слоем материала.

При использовании труб, в которых слой фольги находится посередине, требуется не зачистка, а обрезка. Для этого тоже используется специальное приспособление, но другого плана – оно разрезает фольгу внутри трубы на несколько миллиметров, не разрушая при этом слои полипропилена. Эта процедура проще и быстрее (продавцы называют такие трубы «ленивыми», понимаете почему?). В принципе, если шов сделан правильно и правильно, полипропилен сварен между собой, то такой шов более-менее надежен.Но если есть микропора, то в нее попадет вода и вызовет расслоение трубы. А наличие микропор гарантировано при недостаточном вертикальном срезе, недостаточном опыте (некорректное экспонирование при сварке) и неполном снятии фольги, и проконтролировать, насколько аккуратно снимается фольга между слоями полимера, нереально … Все это чревато при разрывах, протечках и нарушении целостности системы. Как они формируются, показано на рисунке ниже.

Это явление особенно неприятно, когда трубы спрятаны в стене или в полу. Ремонт будет долгим и сложным. В некоторых случаях (зимой) быстрее сделать новую проводку «сверху», оставив старую в стене (но слить воду). А микропоры в швах случаются очень часто: проконтролировать качество снятия фольги между слоями полипропилена практически невозможно, а значит, гарантировать герметичность шва нереально.И это в случае с качественной трубой, а если попадается подделка, такая как та, что на фото выше? Как повязать такое изделие? О качестве шва здесь не может быть и речи.

Разница в сварном шве после нескольких лет эксплуатации (щелкните, чтобы увеличить)

Такая конструкция имеет еще один недостаток: к фитингу приваривается только верхняя часть материала трубы, а не оба слоя. А это, даже если сварка без микропазов, значительно снижает надежность трубопровода.С другой стороны, такие изделия (ленивцы) намного дешевле своих европейских аналогов. Здесь все объясняется просто: их производят фирмы, которые пытаются выиграть в цене (турецкие производители и азиатские). Но как эта экономия повлияет на будущее? Скорее всего, потребуется срочная замена или ремонт части трубопровода или всей системы.

Все вышесказанное верно для сплошного листа фольги в качестве армирующего слоя. Но есть еще и перфорированная фольга.Производится турецкой компанией Kalde. Производитель заявляет, что из-за наличия перфорации снимать слой фольги не нужно: при сварке через поры происходит слипание материалов, что обеспечивает прочность соединения. Что касается прочности, то это, наверное, так. А как же реакция фольги с проницаемостью для воды и кислорода? Наверняка эти показатели хуже, чем у труб с твердой фольгой. Хотя здесь ситуация такая же, как и в трубах PPR, армированных стекловолокном: при использовании качественных алюминиевых радиаторов система прослужит долго.

Результатов

Не знаю, как вы, но для себя могу сделать следующие выводы. Если разводка скрыта, обязательно понадобятся полипропиленовые трубы, армированные твердой фольгой. Причем фольга должна располагаться ближе к внешнему краю, а не посередине. Если трубы поставить «сверху», вполне можно использовать качественные трубы для отопления из стеклопластика (но не в тех системах, где стоит твердотопливный котел).

Меню:

общие характеристики

Трубы, армированные стекловолокном, составляют серьезную конкуренцию аналогам, армированным алюминиевой фольгой.Такие стояки имеют характерную трехслойную конструкцию: полипропилен – стеклопластик – полипропилен. Армирующий слой также выполнен из пропилена, армированного фиброволокном – стекловолокном.
По своим техническим параметрам сцепление пластика со стекловолокном можно сравнить с прочностью монолита.

Для труб, армированных стекловолокном, характерна следующая маркировка: PPR-FB-PPR.

Если сравнивать подступенки с рамой из алюминия и стеклопластика, то первый вариант имеет одно существенное преимущество: изделия обладают большей жесткостью.Это означает, что при установке систем длиной 1,5 метра и более такие подступенки необходимо крепить к стенам специальными креплениями. В противном случае возможны провисание, деформация, выход конструкции из строя.

Что касается диаметров, следует отметить, что изделия могут изготавливаться диаметром от 20 мм до 110 мм. Именно такие стояки можно встретить в продаже чаще других. Хотя, например, для устройства теплого пола используются элементы диаметром 17 мм и менее.

Изделия малых диаметров фиксируются пластиковыми зажимами, а большие – зажимами.

Изделия полипропиленовые

Изделия, армированные стекловолокном, зависят от полимера, из которого они изготовлены. Вся продукция имеет маркировку, что дает возможность сразу определить области использования трубчатых деталей.

Давайте узнаем. Итак, PPR – английское, а PPR – русское название означает, что это полипропиленовая труба из рандомного сополимера.

Такие полипропиленовые трубы, армированные стекловолокном, используются для систем отопления, водоснабжения, вентиляции, промышленных трубопроводов.

При устройстве инженерных сетей все чаще используются трубы PPR, армированные стекловолокном. В этом нет ничего странного, так как они надежные, достаточно легкие, и проблем с их установкой гораздо меньше.

Еще один важный фактор – это стоимость. Например, цена на трубы PPR, армированные стекловолокном для отопления, ниже, чем на металлические аналоги, что помогает сэкономить семейный бюджет. Эти, а также другие характеристики полипропиленовой трубы, армированной стекловолокном, способствовали ее популяризации и применению в различных сферах народного хозяйства.

Прочтите эту статью: Основные характеристики и сфера применения и что влияет на его выбор. Классификация по давлению и составу сырья. Полярные вопросы и ответы на них.

10 плюсов

Высококачественный материал с использованием современных технологий производства, в совокупности, обеспечивают популярность продуманным коммуникациям.

Каковы основные положительные характеристики труб, армированных стекловолокном?

К плюсам можно отнести:

1. Коррозионностойкий.
   Точнее, этот материал совсем не ржавеет. Благодаря этому системы из полипропиленовых труб, армированных стекловолокном, которые используются для отопления, водоснабжения, вентиляции, долгие годы не требуют замены.
2. Длительный срок службы.
   В соответствии с эксплуатационными стандартами и правилами полимерные изделия служат примерно в 4 раза дольше металлических аналогов.
3. Низкая теплопроводность.
   Это свойство полностью исключает появление конденсата на трубопроводах при их эксплуатации.
4. Небольшой шум и вибрация.
   Благодаря конструкции полипропиленовые трубы практически не пропускают звук, возникающий в результате движения жидких сред. Поэтому полностью исключено появление в помещениях некомфортных условий.
5. Полное отсутствие разморозки.
   Это означает, что даже при минусовых температурах наблюдается лишь небольшое расширение стеклопластиковых полипропиленовых труб, чего нельзя сказать о изделиях из стали, меди, металлопластика.Последние три варианта стояков с водой могут просто лопнуть под воздействием мороза.
6. Простота установки.
   Для прокладки автомобильной дороги не требуется специальных знаний и навыков. Достаточно один раз попробовать уложить систему своими руками, и тогда все пойдет «как по маслу». Инженерные коммуникации самых сложных конфигураций выполняются очень легко. Этому способствует наличие большого количества фурнитуры.
7. Абсолютная герметичность стыков.
   , что означает идеальное функционирование трубопровода в будущем.
8. Без минимальных отложений , потеря напора, что обеспечивается гладкостью внутренней поверхности.
9. Химическая инертность , которая выражается в повышенной стойкости к агрессивным средам.
10. Легкость, простота обслуживания .
    Изделия не нуждаются в покраске, а надежность соединений позволяет эксплуатировать сеть без ремонта более десятка лет.

Немецкие трубопроводные системы aquatherm GmbH на сегодняшний день считаются одними из лучших труб, армированных стекловолокном. Приобрести можно у представителя завода ГК Агпайп (https://agpipe.ru/trubi_armirovannie_steklovoloknom) – подробное описание продукции, характеристики, ассортимент и многое другое.

4 минуса

По отзывам, полипропиленовые трубы, армированные стекловолокном, для отопления или водопровода имеют ряд недостатков.

1. Обязательная предсборочная обработка.
   Это означает, что есть трубы из полипропилена, которые необходимо обработать фаской перед сваркой. Эту процедуру можно выполнить простым напильником или специальным инструментом. Это каким-то образом усложняет монтажные работы.
2. Чувствительность к механическим воздействиям.
   Хотя трубы PPR не хрупкие, они все же не обладают повышенной прочностью, как металлические детали. Учитывая это, при прохождении магистрали под магистралями стояки защищаются специальными боксами.
3. Изделия не рекомендуется гнуть, а только стыковать с помощью фитингов или сварки.

Какие бывают виды полимерных труб

В настоящее время известно 2 вида полимерных изделий:

• однослойный;
• многослойный.

Каковы характеристики каждого вида продукции?

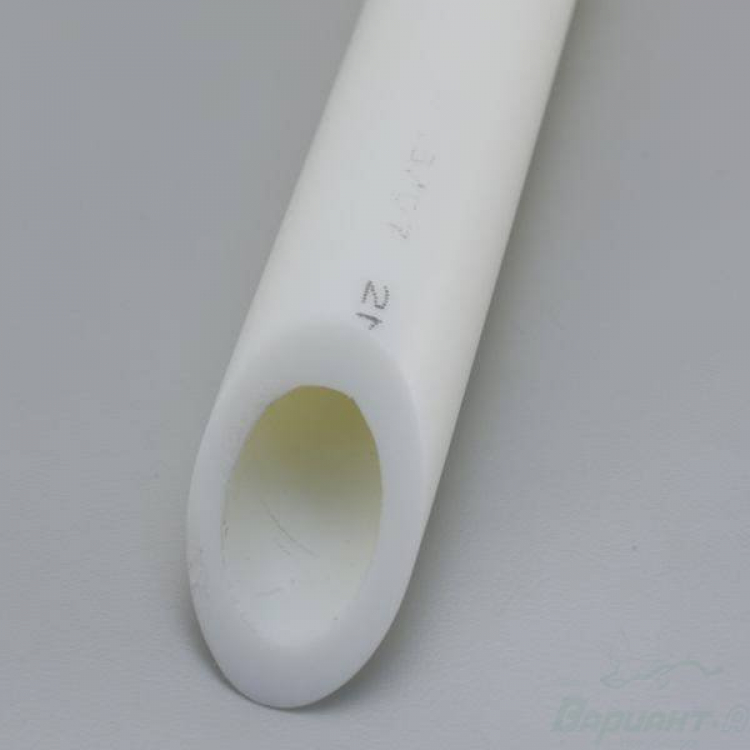

Однослойный

Существует 4 модификации стояков моноблочных полипропиленовых, применяемых для отопления или водоснабжения.

1-й тип: трубы ППН.
Для их производства используется гомополипропилен. Применяются в инженерных трубопроводных сооружениях холодного водоснабжения, вентиляции, промышленных магистралей.

2-й тип: трубы РРВ.
Продукция основана на блок-сополимере полипропилена. Продукция предназначена для устройства теплых полов, сетей холодного водоснабжения.

3-й тип: трубы PPR.
Материал для изготовления деталей – статистический сополимер полипропилена.Основное свойство вещества – способствовать равномерному распределению нагрузок на внутренние стенки трубопроводов.

Горячее, холодное водоснабжение, системы теплого пола, водяное радиаторное отопление – вот перечень областей применения стояков данного типа.

4-й тип: трубы ПП.
Основная характеристика продукции: для производства используется полипропилен повышенной термостойкости.

Детали такой линии способны выдерживать температуру транспортируемой среды до + 95⁰С.При необходимости в короткие сроки возможна транспортировка среды с температурой до + 110⁰С.

Первые три аналога рассчитаны на работу при температуре около + 70⁰С. В кратковременном режиме допускается эксплуатация при несколько более высоких температурных показателях.

Изделия 3-го типа покрыты специальной оболочкой, которая способна полностью исключить негативное воздействие ультрафиолета.

Важно! Не следует часто использовать работу системы в режиме предельно допустимых параметров.

О многослойных аналогах

Трубы полипропиленовые (пп), состоящие из нескольких слоев, армированные стекловолокном, водопровод. По сравнению с монолитными конструкциями изделия из ПП практически не изменяют своих линейных размеров при высоких температурах транспортируемой среды. Благодаря этому свойству значительно расширяется сфера применения прочных коммуникаций.

Можно выделить следующие модификации многослойных стояков.

1.Изделия, для армирования которых используется перфорированная алюминиевая фольга.

Для них характерно наличие на внешнем или среднем слое отверстий малого диаметра в виде сетки. Прочность связи с полимером осуществляется за счет вязкости, а также текучести вещества, проникающего в отверстия алюминиевого слоя.

Преимущества продукта

• Низкий коэффициент линейного расширения;
• повышенной прочности.

Минусы

• В процессе сварки с достаточной надежностью стыкуется с арматурой только верхний слой стояка;
• перед сваркой необходимо удалить алюминиевую арматуру, так как невыполнение этого требования может привести к некачественному соединению.

2. Трубы полипропиленовые с твердым армированием алюминиевой фольгой.

Фольга может располагаться как на внешнем, так и на среднем слое части трубы, но обязательно, чтобы полимерные слои располагались с обеих сторон металла.

Перед началом сварки необходимо разрезать подступенки. Благодаря процедуре исключается возможность контакта алюминия с движущейся средой.

Преимущества

• Низкий коэффициент теплового расширения;
• повышенных прочностных свойств.

К недостаткам можно отнести:

• не все прослойки надежно свариваются. В местах сварки абсолютно надежно крепить только внешний слой;
• обязательное удаление лишних остатков алюминия, на что уходит много времени.

Важно! Чтобы удалить алюминиевый слой перед сваркой, нужно использовать специальный инструмент. Его цель: точно измерить глубину, на которую трубы должны быть опущены в арматуру, чтобы очистить внутреннюю поверхность на одинаковом расстоянии.

Невыполнение этого требования может привести к ненадежному соединению, что чревато возникновением электрохимических процессов при контакте фольги с водой.

На некоторых предприятиях освоено производство коммуникаций этого типа, конструкция которых не предусматривает предварительной очистки перед сваркой.

3. Изделия из полипропилена с полиэтиленовым армированием.

То есть внешний слой трубы выглядит как толстый слой полиэтилена.

Преимущества

• Малый коэффициент теплового расширения;
• не требует очистки перед сваркой;
• работает при высоких температурах.

Минусы

• При стыковке надежное соединение фурнитуры возможно только с наружным слоем;
• не исключен полный контакт транспортируемой среды и полиэтилена;
• прочностные характеристики хотят быть лучшими, так как слои находятся между собой.

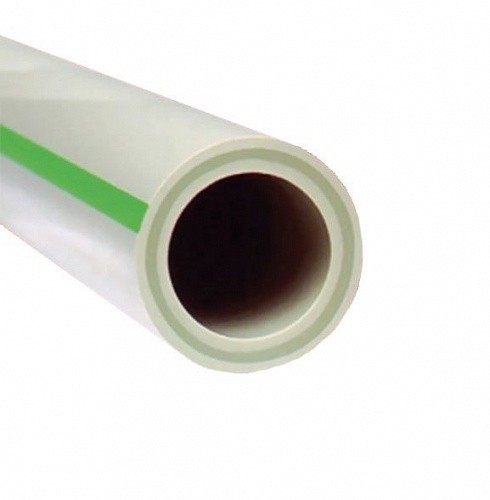

4. Труба ПП с армированием стекловолокном.

Конструктивная особенность: наличие среднего слоя полипропилена с наполнителем в виде стекловолокна. Наполнители часто делают цветными, чтобы их было лучше визуально различать.

Преимущества данного вида связи больше, чем у предыдущих аналогов вместе взятых.

На первых порах: конструкции с трубами, армированными стекловолокном для отопления или водоснабжения, отличаются высокой прочностью и прочностью.

Во-вторых: для стояков, армированных стекловолокном, характерен относительно низкий коэффициент теплового расширения, который примерно на 25% меньше, чем у неармированных аналогов.

В-третьих: перед горячей сваркой нет необходимости очищать концы соединяемых элементов.

В-четвертых: леска из стекловолокна имеет повышенную жесткость.

есть один недостаток, и даже он еще не полностью доказан: проникновение кислорода через материал.

При полном подтверждении этого факта возможен ускоренный процесс коррозии металла, из которого изготовлены котлы.

Теоретически такой минус возможен, но на практике исследования все еще ведутся.

Как элементы соединяются друг с другом

Трубы PPR, армированные стекловолокном, могут быть соединены в единую конструкцию диффузионной сваркой или фитингами (переходники, муфты, тройники и другие детали).

В каждом из методов есть так называемый сварочный аппарат.Пристыкованные таким образом стояки создают монолитную неразборную конструкцию.

Наличие специальных переходников в виде резьбовых, фланцевых соединений дает возможность скреплять полипропиленовую трубу PPR, армированную стекловолокном, металлической линией, соответствующей арматуре.

Что такое труба из полипропиленового волокна, армированная стекловолокном

Эти изделия представляют собой трехслойные полипропиленовые трубы, армированные стекловолокном.

Они различаются:

• повышенной стойкости к коррозионным процессам и химическим воздействиям;
• стойкость к истиранию;
• гигиена.Благодаря этому свойству изделия нашли свое применение при прокладке трубопроводов питьевой воды;
• экологическая безопасность;
• долгий срок службы;
• простота установки.

Кроме того, продукция универсальна в использовании.

Это проявляется в том, что они используются:

• при устройстве теплых полов, водяного отопления;
• на подачу горячей, холодной воды;
• в процессе устройства водостока, канализации.

Благодаря конструктивным особенностям стояков изделие практически не меняет своих линейных размеров, что очень важно при прокладке коммуникаций отопления и вентиляции.

Как правильно выбрать

Этим вопросом задается каждый, кто занимается устройством трубных конструкций при ремонте или при строительстве нового дома. Главное, чтобы проектируемая трасса была качественной и дешевой.

Для оптимального решения вопроса необходимо знать технические характеристики системы, которую планируется построить.

Специалисты советуют придерживаться определенных рекомендаций по другим характеристикам, основными из которых являются:

диаметр
• ;
• давление;
• производителей.

1. Требуемые диаметры.

Сегодняшний рынок насыщен изделиями диаметром 20-110 мм.

В быту чаще всего используются элементы диаметром до 40 мм. Стойки такой толщины используются для устройства систем отопления, вентиляции, горячего и холодного водоснабжения.

В некоторых случаях наиболее точные расчеты необходимы при установке определенных коммуникаций. В таких ситуациях необходимо воспользоваться услугами специалистов, которые по формулам произведут необходимые расчеты. Учитывая максимальный расход воды, скорость ее движения, профессионалы максимально точно подскажут, какой диаметр стояка следует использовать в том или ином случае.

2. На какое давление рассчитаны детали?

Человеку, не знакомому со спецификой таких работ, задача выбора стояка, способного выдержать определенное давление, кажется довольно сложной.Но это на первый взгляд. На самом деле проблему решить просто.

Для этого нужно: знать, на какое давление рассчитана система отопления или водоснабжения и … уметь читать. Это означает, что, поскольку на всех трубах PPR, армированных стекловолокном, имеется маркировка, она содержит всю информацию о продукте. Именно там написано, на какое максимальное давление рассчитано изделие.

В основном в быту используются коммуникации с надписью PN20, что означает, что деталь может эксплуатироваться на трассах с давлением до 20 атм.Эта цифра сильно преувеличена, так как в бытовых линиях такого давления не наблюдается. Например, в системах отопления одноэтажных домов номинальное давление составляет 2,5 – 4 атмосферы. Но запас прочности не помешает.

Что касается диаметра, то необходимо подбирать подходящую арматуру.

Важно! Оптимальный вариант подбора труб, фитингов – наличие деталей не только одного диаметра, но и одного производителя.При установке конструкции из таких элементов исключены минимальные проблемы.

3. Производители

Правильный выбор стояков PPR также включает выбор производителя. Нет ни одной конкретной компании, продукция которой удовлетворяла бы всех покупателей.

Вопрос во избежание лишних проблем. Поэтому предпочтение следует отдавать тому (или тому) предприятию, репутация которого на рынке аналогичных товаров безупречна.

Компании из Европы имеют в этом отношении некоторое преимущество.Высокое качество, надежность в эксплуатации, доступная цена, а это значит, что продукция компаний из Германии и Чехии пользуется популярностью.

За последние годы качество товаров из Турции и Китая значительно повысилось.

Немного отстают отечественные производители, продукция которых сегодня отличается не только относительно невысокой ценой, но и надлежащим качеством. Выбор остается за вами. Главное – не покупать подделки. Поэтому покупайте товары в фирменных магазинах, требуя при этом сертификат качества.

Кроме этих, есть и другие причины, влияющие на выбор товара. Но есть одно: мы совсем не вспомнили о сроке службы изделий из белого полипропилена. Для этого есть причина. При соблюдении требований правильной эксплуатации элементы конструкции трубопровода полностью способны выдержать период времени, необходимый для начала очередного капитального ремонта здания.

Таковы сегодня материалы.

выводы

Можно сделать вывод, что с учетом положительных характеристик труб ППР, армированных стекловолокном, их бюджетной цены, сферы применения – отопление, вентиляция, водопровод, продукция не зря претендует на лидерство в своем классе.

Будущее за полимерными коммуникациями, так как они станут достойной заменой традиционным металлическим трубопроводам.

Видео

Прошли те времена, когда водопроводные и канализационные трубы были металлическими. Современные трубы производятся из пластиковых полимеров. Этот материал гигиеничен и прост в установке, а срок его службы достигает 50 лет. Различных видов пластмасс великое множество. Наиболее распространены поливинилхлорид (ПВХ), полипропилен (ПП) и полиэтилен (ПЭ).Полипропиленовые трубы также могут быть армированными (PPR) и неармированными. Аббревиатура PPRC означает, что перед вами армированная полипропиленовая труба.

Характеристики армированных полипропиленовых труб

Преимущества армированных полипропиленовых труб

Недостатки полипропиленовых труб

• Солнечные лучи негативно влияют на структуру полимеров, поэтому полипропиленовые трубы нельзя использовать на открытом воздухе
• линейное расширение трубы, армированные полимером 2-кратное расширение металлических труб

В связи с этим в системе горячего водоснабжения применяются армированные полипропиленовые трубы. Изготавливаются методом двойной соэкструзии. На армирующий каркас под высоким давлением снаружи и изнутри наносится слой термопластичного полимера. На воздухе пластик затвердевает, в результате чего образуется прочная связь с жестким каркасом.

Это касается всех типов полимеров, как ПВХ, так и полипропилена и других разновидностей. Однако технологические свойства арматурных труб значительно различаются. Это зависит от того, из какого материала изготовлен арматурный каркас . Чаще всего в качестве каркаса используется либо алюминиевая фольга, либо стекловолокно.Трубы, армированные алюминием, имеют меньшее тепловое расширение. Диффузионный барьер препятствует проникновению свободного кислорода через стенки трубы, поэтому кальций не оседает, а значит, стенки котла и радиаторов не окисляются.

Трубы, армированные стекловолокном (PPR-FB -PPR), имеют стекловолоконную резьбу, впаянную в полипропилен в качестве каркаса. Это трехслойные конструкции, состоящие из внешнего слоя полипропилена, армирующего слоя стекловолокна и внутреннего слоя полипропилена.В результате экструзии все три слоя спекаются в единую корку и образуют очень прочное тело трубы. Такие трубы более пластмассовые, чем , чем трубы армированные алюминием. К тому же радиус последнего ограничен 63 мм, а у первого достигает 125 мм в диаметре.

Единственный недостаток труб, армированных стекловолокном, заключается в том, что они меньше, чем трубы, армированные алюминием. устойчивость к внутреннему давлению. В связи с этим для их крепления необходимо использовать большее количество застежек.Возможна установка полипропиленовых труб с использованием клееных муфт (на муфту и часть трубы наносится клей, а затем в течение 15 секунд клей «схватывает» муфту), но этот способ не считается надежным. Для металлопластиковых труб можно использовать пресс-фитинги, но наиболее надежным методом считается диффузионная сварка, когда труба и расплавленная гильза образуют единое тело.

В связи с высокой популярностью армированных труб у потребителей некоторые производители с целью удешевления конечного продукта используют в производственном процессе некачественное сырье. Более того, по внешнему виду отличить качественный товар от подделки практически невозможно. Стекловолокно бывает самых разных расцветок, поэтому ориентироваться на его оттенок не стоит. Продавец труб, армированных полипропиленом, должен иметь сертификат, а также разрешить покупателю проверить состояние товара внешним осмотром. Крепеж также должен быть качественным, в частности, в нем должна быть латунь. Только качественные полипропиленовые трубы обладают прочным соединением и антикоррозийными свойствами.

Маркировка труб и их индикаторы

Последней разработкой в ​​индустрии пластмасс является высокотемпературный полипропилен «Статистический сополимер» (PPRC тип 3). Его основные преимущества:

Ниже приведены основные физико-механические свойства материала PPRC (тип 3).

Трубы из полимера PPRC типа 3 могут использоваться в качестве трубопроводных сетей для холодной и горячей питьевой воды в жилых и административных зданиях ; для работы установок с использованием сжатого воздуха; в тепловых сетях; как трубопровод для сельскохозяйственных нужд; в промышленной трубопроводной сети.

Рассмотрим техническую характеристику труб ПП-Р трехслойное стекловолокно, армированное стекловолокном (PN 20).

Полипропиленовые трубы армированные стекловолокном идеально подходят для систем автономного отопления и горячего водоснабжения . Однако, чтобы максимально использовать лучшие качества этого материала, необходимо соблюдать рекомендации производителя. Также во избежание попадания воды на армирующий средний слой при установке необходимо использовать специальный облицовочный инструмент.

В Интернете пользователи оставляют множество положительных отзывов о полипропиленовых трубах.

Монтаж труб, армированных стекловолокном

Полипропиленовые трубы экологически чистые; по многим свойствам они превосходят стальные. Они более технологичны, их цена ниже, их не нужно защищать от коррозии, процесс подключения их в трубопровод намного менее трудоемок, а срок их службы намного выше.

В основном они используются для обогрева труб , армированных стекловолокном, или алюминиевых полипропиленовых труб.Это связано с тем, что температура теплоносителя в системах отопления может достигать 100 градусов по Цельсию. При этой температуре неармированные трубы, уложенные на хомуты, будут линейно удлиняться и провисать, что требует введения в трубопровод компенсаторов. Полипропиленовые трубы, армированные стекловолокном , имеют коэффициент линейного расширения в пять раз меньше, чем неармированные. Их прогиб значительно меньше, что позволяет устанавливать зажимы на большем расстоянии друг от друга.

Исторически первыми трубами из армированного полипропилена были трубы, армированные не стекловолокном, а слоем алюминия, нанесенным на поверхность. Их цена немного выше по сравнению с неармированными. Но у них есть одно неудобство – такие трубы перед установкой необходимо очистить от алюминия, а это достаточно кропотливая работа, увеличивающая время сборки трубопровода. У труб, армированных стекловолокном, армирующий слой утоплен в конструкцию, что не требует такой очистки перед соединением.

Трубы полипропиленовые армированные по цене примерно такие же, как и трубы с алюминиевым покрытием, обладают большей термостойкостью, так как в их конструкции нет металла. В связи с этим их можно изолировать с помощью гибких или k-гибких трубок с толщиной стенки немного меньше, чем у труб с алюминием.

На складе организации в наличии трубы полипропиленовые армированные стекловолокном. Наружный диаметр от 20 до 110 мм.

Любая водяная система отопления предполагает наличие контуров, по которым циркулирует теплоноситель.Эти трубопроводы соединяют котел со всеми, вплоть до самых удаленных, теплообменных устройств – радиаторами отопления. В результате в доме или даже квартире большой площади общая система может принимать очень сложную разветвленную форму, а длина проложенных труб может составлять десятки и даже сотни метров.

Еще не так давно альтернативы стальным трубам ВГП практически не было. Но, согласитесь, их покупка, транспортировка и сама установка очень сложны, дороги и доступны далеко не каждому самостоятельно.И, честно говоря, недостатков у таких труб много. Другое дело – недорогие, легкие, простые в установке и просто внешне красивые полипропиленовые трубы. Правда, не все их разновидности подходят для таких целей, в силу особенностей материала изготовления. А вот трубы из армированного стекловолокном полипропилена для отопления станут отличным вариантом.

Вас может заинтересовать информация о том, что есть и их преимущества

Кроме них, полипропиленовые трубы производятся еще и с алюминиевой арматурой, поэтому, чтобы разобраться, какая из них лучше, стоит их сравнить.Только так можно будет оценить и обозначить характерные особенности разных типов этих продуктов.

Система отопления будет надежной в эксплуатации, если правильно подобрать к ней трубы, отвечающие определенным требованиям. К этим критериям относится устойчивость изделий к высоким температурам и давлению. к агрессивному воздействию циркулирующей по ним охлаждающей жидкости.Эти требования особенно важно учитывать, если трубы и их соединительные элементы планируется установить в системе, подключенной к системе централизованного теплоснабжения.

В специализированных магазинах можно найти армированные полипропиленовые трубы с разной толщиной стенки, изготовленные из материалов разного качества, различающиеся стойкостью к высокому давлению и температурам, воздействию ультрафиолета и имеющие разный коэффициент линейного расширения. Поэтому, если решено установить новый контур или заменить старые трубы на полипропиленовые, необходимо знать критерии оценки, которым должны соответствовать материалы, используемые для этих целей.

Итак, для монтажа отопительного контура необходимо выбирать трубы, отвечающие ряду важных требований.

• Температура теплоносителя в системе центрального отопления обычно составляет 75 ÷ 80 градусов, но иногда может достигать более высоких значений, близких к 90 ÷ 95 ºС. Поэтому при покупке данных изделий стоит выбирать их с запасом термической устойчивости, то есть в их характеристиках должна быть указана температура не менее 95 градусов.
• Полипропилен – отличный материал для труб, но он имеет характерное качество – слишком значительный коэффициент линейного расширения при изменении температуры (по табличным данным – 0,15 мм / м × ºС). Маленький? Но что, если мы посмотрим на этот вопрос «через призму» абсолютных ценностей?

Допустим, отопительный контур смонтирован на температуру +20 ºС. После запуска системы отопления температура в подающей трубе планируется, пусть даже всего 75 ºС.Итак, у нас есть разница с амплитудой +55 градусов. С указанным выше коэффициентом теплового расширения каждый метр нашей цепи будет увеличиваться в длину на 8,25 мм. Даже на относительно небольшом прямом участке в 3 метра это уже даст удлинение на 2,5 сантиметра, не говоря уже о более длинных участках. Но это уже – очень серьезно!

В результате трубы, расположенные открыто, деформируются, гнутся, выскакивают из зажимов-креплений. Естественно, что при этом в их стенках растут внутренние напряжения, соединительные узлы перегружаются, герметичность резьбовых соединений на арматуре может быть нарушена.Система явно проигрывает не только в эстетике внешнего вида, но и в общей надежности.

А что будет с такими трубами, если их жестко врезать в стены или пол? Сложно даже представить, насколько большие внутренние напряжения испытывают их стены. Понятно, что ни о какой долговечности такого отопительного контура речи не идет.

Возможно, вас заинтересует информация о том, что лучше –

А вот у армированных труб коэффициент линейного расширения почти в пять раз меньше.При тех же исходных данных трехметровая секция удлиняется всего на 4,95 мм, что совсем не критично. Конечно, это не избавляет от необходимости компенсировать линейное расширение на очень длинных участках, но самих компенсаторов (петлевых или сильфонных) потребуется гораздо меньше, и их можно будет разместить в местах, недоступных для глаза.

• Кроме высоких температур, система центрального отопления не отличается стабильностью давления, так как, особенно в начале опытных работ после летнего сезона, в ней происходят неконтролируемые скачки, вплоть до мощного гидроудара, как правило.Поэтому трубы должны быть устойчивы к перегрузкам давлением, и только изделия, армированные алюминием или стекловолокном, обладают такими качествами в гораздо большей степени.
• Заявленный производителем срок службы труб для систем отопления должен быть сопоставим с долговечностью других устройств и элементов, входящих в общую схему. И в этом положении армированные полипропиленовые трубы имеют явное преимущество.
• Хорошим свойством пропилена является его инертность к агрессивной среде теплоносителя, так как материал стен не должен подвергаться коррозии и разрушению от воздействия различных химикатов, наличие которых, увы, не исключено. система центрального отопления.
• Идеально ровные поверхности внутренних стенок полипропиленовых труб позволяют теплоносителю беспрепятственно циркулировать по контуру отопления.
• Полипропилен обладает способностью заглушать звуки циркуляции теплоносителя внутри системы, что выгодно отличает его от традиционной стали. Трубы, армированные стекловолокном, в большей степени обладают этим преимуществом.

Все полипропиленовые трубы без исключения должны иметь на своей поверхности буквенно-цифровую маркировку, в которой указаны их основные физические, технические и эксплуатационные характеристики.При покупке труб рекомендуется внимательно изучить маркировку, чтобы не ошибиться в выборе оптимального варианта.

Для наглядности рассмотрим маркировку например:

А – как правило, маркировка начинается с логотипа или названия компании производителя материала. В любом случае те фирмы, которые действительно пользуются авторитетом в этой области производства, без колебаний наносят свое имя на каждую единицу своей продукции. Что ж, если производитель «скромный», и ничего подобного в маркировке не указано, это должен быть повод задуматься, стоит ли покупать такой товар, не является ли это дешевой имитацией.

B – Следующая аббревиатура указывает на структурную структуру трубы. Здесь обычно встречаются следующие обозначения:

– PPR – полипропиленовая труба без внутреннего армирования;

– ППР-ФБ-ППР – труба армированная стекловолокном;

– PPR / PPR-GF / PPR или PPR-GF – труба, армированная композитным материалом, в состав которого входят стекловолокно и полипропилен;

– PPR-AL-PPR – труба армированная алюминиевой фольгой.

– PP-RCT-AL-PPR – эта сложная аббревиатура означает, что труба состоит из нескольких слоев, сделанных из разных материалов.Итак, PP-RCT – внутренний – это модифицированный полипропилен с улучшенными термостатическими свойствами, AL – средний слой – алюминиевая фольга, а PPR – внешний слой – полипропилен.

V – Следующее обозначение, PN – это тип трубы, что во многом говорит о ее характеристиках и областях возможного назначения. Цифры указывают на номинальное рабочее давление в системе (в барах или технических атмосферах):

– ПН-10 – такие трубы выдерживают давление 10 бар, могут использоваться для холодного водоснабжения или, как исключение, для прокладки трубопроводов в контуры теплого пола с поддержанием соответствующего температурного режима, так как предназначены для температура не выше + 45 градусов.

– ПН-16 – изделия предназначены для холодного и горячего водоснабжения с температурой до + 60 градусов и рабочим давлением до 16 бар.

– ПН-20 – наиболее популярный вариант, так как его можно назвать универсальным, так как он применяется как для горячего и холодного водоснабжения, так и для контуров отопления. Трубы с такой маркировкой выдерживают температуру 95 градусов и давление до 20 бар.

– ПН-25 – такие трубы самые прочные, выдерживают давление 25 бар и температуру 95 градусов.Применяются для установки в стояки систем отопления и горячего водоснабжения, в том числе в контурах, подключенных к централизованному теплоснабжению.

Основные типовые размерные параметры труб по данной классификации представлены в таблице ниже:

G – Следующий показатель – это внешний диаметр трубы и толщина ее стенок в миллиметрах.

D – Класс эксплуатации (параметр установлен ГОСТом для труб отечественного производства) указывает рекомендуемую область применения данного типа трубы:

F – Последнее буквенно-цифровое обозначение указывает на тот нормативный документ (ГОСТ, ISO или ТО, по стандартам которого эта продукция производится.

Получив информацию о классификации трубы, можно сразу оценить возможную продолжительность ее эксплуатации в плановых условиях. Следующая таблица поможет в этом:

Цены на полипропиленовые трубы армированные стекловолокном

Трубы армированные полипропиленовые

Как упоминалось выше, полипропиленовые трубы армированы, чтобы сделать их устойчивыми к высоким температурам и барическим нагрузкам, а также для того, чтобы резко снизить коэффициент линейного теплового расширения шлама.Чтобы определиться, какой вариант лучше выбрать – трубы армированные алюминием или стеклопластиком, стоит сравнить их основные характеристики.

Стекловолокно стало использоваться для упрочнения полипропиленовых труб намного позже, чем алюминиевая фольга. Изделия, армированные этим материалом, представляют собой трехслойную структуру, в которой армирующий слой расположен между двумя слоями полипропилена.

«Армопояс» может состоять только из стекловолокна, либо из композитного материала, содержащего стекловолокно и полипропилен.В любом из этих вариантов слои имеют отличное сцепление друг с другом, практически становясь монолитной конструкцией.

Благодаря такой надежной пайке отслоение стенок качественной трубы невозможно даже теоретически.

Стекловолокно отлично сдерживает тепловое расширение, что предотвращает любую деформацию и растяжение труб при повышении температуры.

Армированные полипропиленовые трубы этого типа выпускаются различных размеров.Так, изделия диаметром менее 17 мм в основном используются для устройства системы «теплый пол», трубы Ø 20 мм хорошо подходят для внутренней разводки горячего водоснабжения, а от 20 до 32 мм (иногда подробнее) – для устройства схем систем отопления …

Соединение полипропиленовых труб со стекловолокном производится сваркой, иногда другими способами монтажа. Более того, при сварке такой вид труб не требует довольно трудоемкой операции очистки, что значительно облегчает и ускоряет работу.Отсутствие металлических элементов в конструкции этих труб исключает появление отложений солей жесткости, а стыки всех частей системы отопления становятся полностью монолитными.

• Первое, что нужно сказать, это то, что коэффициент теплового расширения для труб с алюминиевым и стекловолоконным армированием практически одинаков и составляет от 0.03 до 0,035 мм / м × ºС. Таким образом, оба типа с этой точки зрения эквивалентны.
• Армирующий слой из стекловолокна покрывает все пространство между внешним и внутренним слоями полипропилена. Поэтому эти трубы прочны на разрыв, надежны и долговечны, а их расчетный срок составляет около 50 лет. В трубах, армированных алюминием, армирующий слой имеет сварной шов (а иногда в недорогих изделиях даже просто стыкованные края фольги выстилаются внахлест), что делает их более уязвимыми к повышенным температурам и давлению.
• Трубы, армированные стекловолокном, представляют собой хороший антидиффузионный слой, не пропускающий кислород в охлаждающую жидкость.

Процесс диффузии обязательно приведет к ускорению коррозионных процессов металлического оборудования системы отопления – это котел, насос, запорно-регулирующая арматура и другие элементы.

Поскольку для изделий, армированных алюминием, слой фольги иногда бывает непостоянным, увеличивается риск проникновения в охлаждающую жидкость.Кроме того, сам алюминий очень неустойчив к кислородной коррозии.

• При прокладке труб с прослойкой из стекловолокна плотность и прочность их соединений не требует регулярного осмотра и обслуживания. Если устанавливаются изделия, армированные алюминием, надежность соединения будет зависеть от качества калибровки и снятия изоляции перед установкой.

Дело в том, что трубы с алюминиевым армирующим поясом представляют собой клееную стеновую конструкцию.Если в процессе пайки на срезе остается контактирующий с охлаждающей жидкостью участок металла, то именно отсюда может начаться процесс отрыва стенок. А это, в свою очередь, с большой долей вероятности приведет сначала к вздутию, а затем и к прорыву тела трубы.

А для труб со стекловолокном, представляющих собой практически монолитную конструкцию, эта «ахиллесова пята» отсутствует.

А сваривать трубы без зачистки намного быстрее и проще, тем более что для этих целей не требуется специальный инструмент (бритва).

• Трубы, армированные стекловолокном, обладают хорошими теплоизоляционными свойствами, что сводит к минимуму тепловые потери. Трубы, армированные алюминиевой фольгой, имеют несколько более высокую теплопроводность.
• Все материалы, из которых изготовлены трубы для отопления, армированные полипропиленом, нетоксичны и не выделяют вредных паров как при холоде, так и при нагревании. Это в равной степени относится к обоим типам труб.
• Стойкость к химическим воздействиям ничем не отличается, что позволяет обоим типам выдерживать «агрессию» некачественного теплоносителя.
• Температурный диапазон, в котором обычно эксплуатируются эти типы труб, составляет от – 10 до +95 градусов. Но, даже при кратковременном повышении температуры выше указанной, труба может немного провиснуть, но повреждений на ней не должно произойти.

Исходя из рассмотренных характеристик данных, можно сделать вывод, что оптимальным вариантом для установки в системе отопления для подачи теплоносителя к радиаторам являются трубы ПН-20 и ПН-25 диаметром от 20 ÷ 25 мм.Но когда в системе отопления устанавливаются трубы меньшего диаметра, образующийся в процессе пайки внутренний шов может препятствовать свободному течению теплоносителя.

Для установки стояков обычно выбирают трубы диаметром не менее 32 мм, а то и для полного движения теплоносителя он может быть маленьким. На коллекторных участках системы можно использовать и большие диаметры – это позволяет ассортимент предлагаемой продукции.

Вас может заинтересовать информация о том, какие подходят

В конце публикации – небольшой обзор высококачественных полипропиленовых труб с армированием стекловолокном, отечественных и импортных, которые заслужили положительные отзывы профессионалов.

«МЕТАК» – российская компания, производящая различную полипропиленовую продукцию для систем отопления и холодного водоснабжения, в том числе трубы армированные стекловолокном, под торговой маркой «МЕТАК ВОЛОКНО». Эти изделия отлично подходят для установки в высоконагруженных системах отопления.

Трубы изготовлены в белом цвете, имеют максимальную рабочую температуру 95 градусов и рассчитаны на рабочее давление 25 бар при разрушающем давлении 50 бар.

Трубы трехслойные полипропиленовые армированные стекловолокном фирмы МЕТАК и их соединительные части (фитинги) изготавливаются по ГОСТу. Их используют для прокладки трубопроводов холодного и горячего водоснабжения, теплых полов, систем электропроводки и технологических трубопроводов, поэтому они могут иметь разный диаметр.

В этой таблице представлена ​​информация о размерах труб, армированных стекловолокном, производимых этой компанией. Общая длина для всех изделий составляет 4000 мм.

Эти изделия идеально подходят для систем отопления в загородных домах и квартирах в многоэтажных домах. Вся продукция МЕТАК соответствует всем отечественным и европейским стандартам и требованиям, установленным для этой продукции, так как производится на высокотехнологичном оборудовании под строгим контролем квалифицированных специалистов.

Чешская компания «FV Plast» специализируется на разработке и производстве полипропиленовых труб для напорных водопроводных труб для подачи холодной питьевой воды, горячего водоснабжения и систем отопления.Компания производит полипропиленовые трубы и фитинги к ним только серого цвета, с армирующим слоем алюминия и стекловолокна.

FV Plast одним из первых начал производство изделий, армированных стекловолокном – этот ассортимент называется FASER.

Цены на полипропиленовые трубы ФВ Пласт

Трубы армированные полипропиленовые FV Plast

Характеристики труб FV Plast FASER, армированных стекловолокном:

• Рабочая температура охлаждающей жидкости до 80 градусов.
• Допускается кратковременное повышение температуры до 90 градусов.
• Рабочее давление системы 20 бар.
• Максимально допустимое давление 36 бар.
• Заявленный производителем срок службы продукции составляет 25 ÷ 50 лет.

Помимо самих труб, компания представляет на рынке все необходимые для них комплектующие, что позволяет из материала одного производителя создавать отопительные контуры любой сложности с гарантированным обеспечением их надежности.

Вас может заинтересовать информация о том, что такое

Kalde – ведущий турецкий производитель современных систем отопления и водоснабжения, собранных из труб PPR и аксессуаров. Материал этой компании отличается максимальной защитой от отложений и загрязнений внутри труб в течение всего срока службы. Надежные, легкие, прочные, удобные и экономичные системы Kalde инертны к коррозии и химическому воздействию.Выпускаются в самом широком диапазоне диаметров – от 20 до 110 мм.

Kalde Fiber – трехслойная труба с белой внешней поверхностью, изготовленная из полипропилена и армированная стекловолокном. Он отличается прекрасной термостойкостью, при этом верхний предел температуры охлаждающей жидкости достигает 95 градусов. Даже при такой температуре в системе давление не превышает 10 бар, производитель деколяет срок службы не менее 50 лет.

Цены на полипропиленовые трубы Kalde

трубы армированные полипропиленовые Kalde

Помимо вышеперечисленного, компания также производит полипропиленовые трубы различных типов:

• PN10 и PN20 из полипропилена, PPRC – без внутреннего армирования.
• PN20 и PN25, армированные алюминиевой фольгой – трубы для отопления и теплоснабжения, систем кондиционирования воздуха и аналогичного промышленного использования.
• AL-Super – это полипропиленовая труба, армированная в среднем слое алюминиевой фольгой, не требующая обрезки и зачистки.

Ассортимент принадлежностей Kalde очень разнообразен и предназначен для различных, даже самых сложных отопительных контуров.

«BANNINGER» – немецкая компания, производящая продукцию, отличающуюся истинно европейским качеством и неоспоримой надежностью в эксплуатации.Компания производит полипропиленовые трубы и полный набор необходимой к ним фурнитуры для монтажа контуров отопления, горячего и холодного водоснабжения. Отличительной особенностью полипропиленовых труб BANNINGER является необычный изумрудно-зеленый цвет.

Изделия отличаются высокой пластичностью, поэтому спокойно реагируют на высокие и низкие температуры. Параметры полипропиленовых деталей подбирались с учетом исследований усталостных свойств материала при эксплуатации в течение 50 лет при постоянной температуре 70 градусов и давлении до 10 бар.

В ассортименте компании полипропиленовые трубы без армирующих материалов, а также со слоем алюминия и стекловолокна. В рамках данной статьи представлены образцы серии «WATERTEC ». и «КЛИМАТЕК». Их использование обеспечит создаваемому отопительному контуру гарантированные показатели надежности и долговечности.

Несколько слов в заключение

В заключение темы хочу порекомендовать не приобретать трубы неизвестных производителей, которые даже не упоминают название своей компании в маркировке продукции.Немного сэкономив, можно купить изделие, которого не хватит и на один отопительный сезон, выйдя из строя в самый неподходящий момент. В такой ситуации вам придется заплатить гораздо более серьезную сумму за замену труб системы отопления, ремонт своей и, возможно, соседской квартиры.

Еще одно небольшое замечание. Один из наиболее часто задаваемых вопросов: «Какую информацию несет цвет армирующего слоя, находящегося в стенке трубы?» Ответ прост – нет.Цвет арматуры – это, скорее, «прихоть» производителя, стремление выделить свою продукцию на общем фоне.

По большому счету, любая полипропиленовая труба, армированная стекловолокном, сама по себе рассчитана на работу при повышенных температурах. Так будет армирующее «кольцо» красного, зеленого, синего или серого цвета – это совершенно неважно. Основная информация – в буквенно-цифровой маркировке трубы и в технической документации на нее, с которой, кстати, не забудьте ознакомиться в магазине при выборе материала.

И, наконец, чтобы «закрепить» полученную информацию о полипропиленовых трубах – смотрите прикрепленный ниже видеоролик:

Вас может заинтересовать информация о том, как выбрать

Евгений Афанасьев Главный редактор

Центр CE – Трубопроводы с произвольной выборкой из полипропилена (PP-R) для различных областей применения

Прочные, устойчивые к коррозии, универсальные и экологически чистые трубопроводы из полипропилена также могут сократить время монтажа

Этот курс больше не активен

Карин Тетлоу

Технология многослойного Faser (MF)

Для увеличения максимальных рабочих температур ведущий производитель разработал технологический процесс многослойного фазера (MF).В результате получается экструдированный средний слой в трубе, который представляет собой смесь стекловолокна и смолы, что позволяет трубе оставаться жесткой при более высоких температурах и значительно снижает тепловое расширение. Этот многослойный фазерный продукт не требует каких-либо изменений в процессе сварки. Низкая концентрация стекловолокна в трубе также не мешает процессу плавления или переработке. В некоторых случаях полипропилен, армированный стекловолокном, может быть отправлен на переработку отдельно от неармированного полипропилена.

Изображение предоставлено Aquatherm

Типичные примеры многослойных слоев Faser, которые контролируют расширение трубы PP-R.

Благодаря технологии многослойного фазера (MF) трубы PP-R имеют свойства теплового расширения, сравнимые с металлическими трубами. Материал PP-R может поглощать напряжения, возникающие из-за теплового расширения, и поэтому им гораздо легче управлять, чем аналогичные схемы трубопроводов с использованием металла. Трубы из PP-R можно заглублять без каких-либо средств контроля расширения или ограничителей осевого давления (опор в стыках), поскольку вес почвы будет ограничивать любое движение.В определенных местах могут потребоваться анкеры, чтобы гарантировать отсутствие движения трубы, например, бокового движения, когда труба входит в фундамент здания.

График любезно предоставлен Aquatherm

По сравнению со стандартной пластиковой трубой, многослойная труба Faser имеет значительно меньшее линейное расширение.

Дополнительные преимущества использования технологии MF заключаются в том, что она поддерживает более высокий внутренний диаметр трубы – следовательно, более высокий SDR, чем у эквивалентной трубы без MF, – что обеспечивает более высокий расход; требует меньше опор, потому что труба более жесткая; и имеет меньший вес, чем металлическая труба.

Изображение предоставлено Aquatherm

По сравнению со стандартной трубой PP-R, труба PP-R с многослойной технологией faser требует меньшего количества опор.

Первоначально опубликовано в ENR

Первоначально опубликовано в марте 2015 г.

% PDF-1.4 % 2231 0 объект > эндобдж xref 2231 160 0000000016 00000 н. 0000008273 00000 н. 0000008435 00000 н. 0000010693 00000 п. 0000011148 00000 п. 0000011259 00000 п. 0000011519 00000 п. 0000012027 00000 н. 0000012152 00000 п. 0000012277 00000 п. 0000012402 00000 п. 0000012527 00000 н. 0000012652 00000 п. 0000012777 00000 п. 0000013414 00000 п. 0000013539 00000 п. 0000014050 00000 п. 0000014982 00000 п. 0000015956 00000 п. 0000016947 00000 п. 0000017772 00000 п. 0000018769 00000 п. 0000019724 00000 п. 0000028179 00000 п. 0000028258 00000 п. 0000028281 00000 п. 0000739584 00000 н. 0000739893 00000 н. 0000740201 00000 н. 0000740511 00000 н. 0000740816 00000 н. 0000741124 00000 п. 0000741431 00000 н. 0000741739 00000 п. 0000742046 00000 н. 0000742351 00000 п. 0000742659 00000 н. 0000742968 00000 н. 0000743277 00000 н. 0000743589 00000 н. 0000743894 00000 н. 0000744201 00000 н. 0000744510 00000 п. 0000744816 00000 н. 0000745125 00000 н. 0000745435 00000 п. 0000745743 00000 н. 0000746051 00000 н. 0000746357 00000 н. 0000746662 00000 н. 0000746972 00000 н. 0000747280 00000 н. 0000747582 00000 н. 0000747889 00000 н. 0000748199 00000 н. 0000748508 00000 н. 0000748812 00000 н. 0000749115 00000 н. 0000749419 00000 п. 0000749724 00000 н. 0000750028 00000 н. 0000750338 00000 н. 0000750646 00000 н. 0000750956 00000 н. 0000751262 00000 н. 0000751570 00000 н. 0000751879 00000 н. 0000752185 00000 н. 0000752494 00000 н. 0000752804 00000 н. 0000753113 00000 н. 0000753421 00000 н. 0000753731 00000 н. 0000754038 00000 п. 0000754348 00000 н. 0000754654 00000 н. 0000754961 00000 н. 0000755268 00000 н. 0000755577 00000 н. 0000755887 00000 н. 0000756198 00000 н. 0000756507 00000 н. 0000756817 00000 н. 0000757127 00000 н. 0000757433 00000 н. 0000757739 00000 н. 0000758044 00000 н. 0000758354 00000 н. 0000758661 00000 н. 0000758971 00000 н. 0000759283 00000 н. 0000759592 00000 н. 0000759902 00000 н. 0000760215 00000 н. 0000760522 00000 н. 0000760834 00000 п. 0000761142 00000 н. 0000761452 00000 н. 0000761764 00000 н. 0000762073 00000 н. 0000762381 00000 п. 0000762689 00000 н. 0000762999 00000 н. 0000763307 00000 н. 0000763619 00000 п. 0000763927 00000 н. 0000764236 00000 н. 0000764545 00000 н. 0000764854 00000 н. 0000765162 00000 н. 0000765468 00000 н. 0000765778 00000 н. 0000766089 00000 н. 0000766395 00000 н. 0000766705 00000 н. 0000767012 00000 н. 0000767319 00000 н. 0000767625 00000 н. 0000767931 00000 н. 0000768240 00000 н. 0000768545 00000 н. 0000768851 00000 п. 0000769160 00000 н. 0000769472 00000 н. 0000769777 00000 н. 0000770083 00000 н. 0000770392 00000 н. 0000770697 00000 н. 0000771004 00000 н. 0000771308 00000 н. 0000771614 00000 н. 0000771923 00000 н. 0000772231 00000 н.
